Produkttyp	Einbaubackofen
Marke	Franke
Modell	Smart FSM 86 H
Kategorie	Backofen
Abmessungen (B x H x T)	59,5 cm x 59,5 cm x 56,0 cm
Nettogewicht	34 kg
Stromversorgung	230 V / 50 Hz, 16 A
Maximale Leistung	3000 W
Fassungsvermögen	77 L
Kochfunktionen	Heißluft, Ober-/Unterhitze, Grill, Umluftgrill, Auftauen, Warmhalten
Reinigungsart	Pyrolyse
Energieeffizienzklasse	A+
Innenbeleuchtung	Halogenlampe 25 W
Tür	Kühltür mit 3-fach-Verglasung
Kindersicherung	Tastensperre
Automatische Abschaltung	Ja, programmierbar
Timer	Elektronisch mit Garzeitende
Mitgeliefertes Zubehör	Grillrost, Fettpfanne, Montageset
Verfügbarkeit von Ersatzteilen	Ja, über den Franke-Kundendienst
Reparierbarkeit	Reparaturindex: 8,2/10

Häufig gestellte Fragen - Smart FSM 86 H FRANKE

Wie installiere ich den Smart FSM 86 H Backofen?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Abmessungen des Einbauschranks (59,5 x 59,5 x 56 cm). Schließen Sie ihn an eine eigene 230-V-/16-A-Steckdose an. Das Montageschema finden Sie in der Anleitung.

Was ist die Bedienungsanleitung für die erste Inbetriebnahme?

Vor dem ersten Backen heizen Sie den leeren Backofen 1 Stunde lang auf 250 °C im Modus Heißluft auf, um Neugeräusche zu beseitigen. Lassen Sie ihn abkühlen und reinigen Sie den Innenraum mit einem feuchten Tuch.

Wie heize ich den Backofen vor?

Wählen Sie den gewünschten Backmodus, stellen Sie die Temperatur mit dem Drehknopf ein und drücken Sie die Starttaste. Warten Sie auf das akustische Signal, das anzeigt, dass der Backofen vorgeheizt ist.

Wie verwende ich die Pyrolysefunktion?

Entfernen Sie sämtliches Zubehör und grobe Rückstände. Schließen Sie die Tür, wählen Sie den Modus Pyrolyse (Temperatur ca. 500 °C) und starten Sie den Zyklus. Die Dauer variiert zwischen 1 und 3 Stunden. Nach dem Abkühlen wischen Sie die Asche mit einem feuchten Tuch ab.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie, ob die Stromversorgung angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass ein Backmodus ausgewählt und die Temperatur eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie tausche ich die Backofenlampe aus?

Trennen Sie die Stromversorgung. Entfernen Sie das Schutzglas, indem Sie die Abdeckung drehen. Schrauben Sie die Halogenlampe (25 W, G9) heraus und ersetzen Sie sie. Setzen Sie die Abdeckung wieder ein und schalten Sie den Strom wieder ein.

Was sind häufige Fehlercodes?

Der Code E01 weist auf ein Problem mit dem Temperatursensor hin; E02 auf einen Kommunikationsfehler; E03 auf eine Überhitzung. Schlagen Sie in der Anleitung nach, welche Maßnahmen zu ergreifen sind. Wenn der Fehler bestehen bleibt, rufen Sie einen Techniker.

Wie spare ich mit diesem Backofen Energie?

Verwenden Sie den Modus Heißluft, der die Wärme besser verteilt, vermeiden Sie das Öffnen der Tür während des Backens und schalten Sie den Backofen 5 bis 10 Minuten vor Ende aus, um die Restwärme zu nutzen.

Kann man Alufolie im Backofen verwenden?

Ja, aber vermeiden Sie es, den Boden oder die Heizelemente abzudecken. Legen Sie die Folie auf das Backblech, um Spritzer zu vermeiden. Verwenden Sie sie nicht im Pyrolyse-Modus, da sie schmelzen könnte.

Wie reinige ich die Glastür?

Verwenden Sie einen milden Glasreiniger und ein Mikrofasertuch. Für eine gründliche Reinigung entfernen Sie die Tür (siehe Anleitung) und bauen Sie die inneren Glasscheiben aus. Verwenden Sie keine Scheuermittel.

BEDIENUNGSANLEITUNG Smart FSM 86 H FRANKE

DE Bedienungsanleitung Elektrischer Backofen

TÄGLICHER GEBRAUCH 15

HILFREICHE TIPPS....16

GARTABELLE....17

REINIGUNG UND PFLEGE....19

LÖSEN VON PROBLEMEN....20

SUPPORT 20

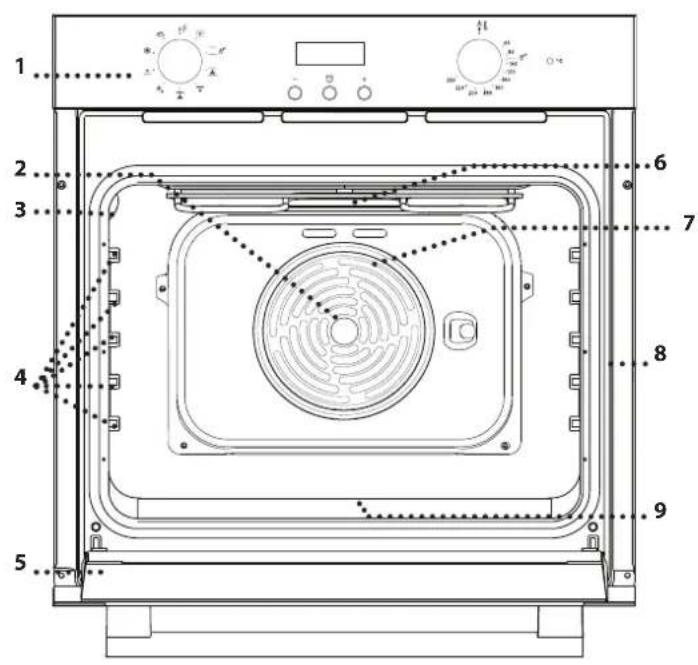

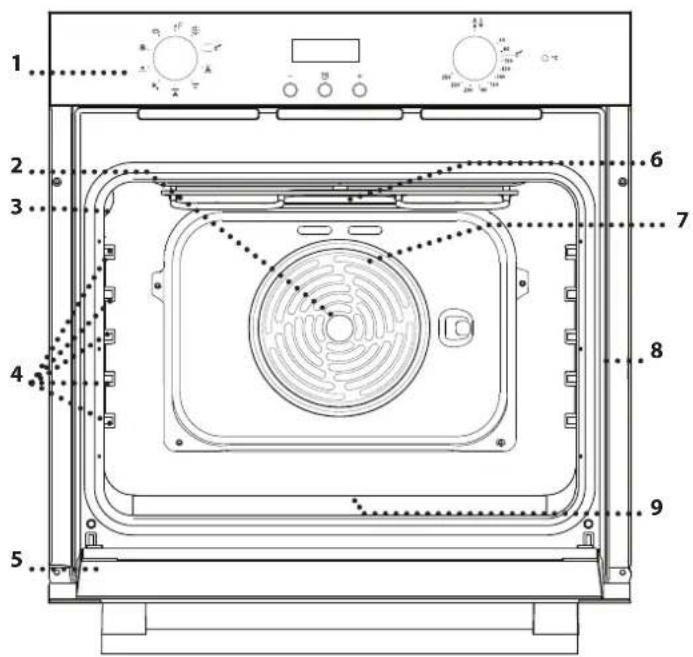

ÜBERSICHT

1. Bedienfeld
2. Gebläse
3. Lampe
4. Seitengitter (die Einschubebene wird auf der Wand des Garraums angezeigt)
5. Tür
6. Oberes Heizelement/Grill
7. Rundes Heizelement (nicht sichtbar)

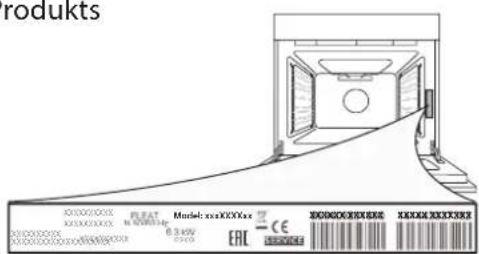

8. Typenschild (nicht entfernen)
9. Unteres Heizelement (nicht sichtbar)

BEDIENFELD

1 4 2 5 6 3 2

1. AUSWAHLKNOPF

Zum Einschalten des Ofens durch Funktionsauswahl. Auf 0 drehen, um den Ofen auszuschalten.

2. +/- TASTE

Zum Erhöhen oder Verringern des auf dem Display angezeigten Wertes.

3. ZEIT-TASTE

Zur Auswahl der verschiedenen Einstellungen: Dauer, Abschaltzeit, Timer.

4. DISPLAY

5. THERMOSTATREGLER

Drehen Sie ihn zum Wählen der gewünschten Temperatur.

6. KONTROLLLEUCHTE THERMOSTAT / VORHEIZEN

Schaltet sich während dem Heizvorgang an. Schaltet sich aus, wenn die gewünschte Temperatur erreicht ist.

ZUBEHÖRTEILE

ROST, FETTPFANNE, BACKBLECH

Die Anzahl und Art der Zubehörteile kann je nach gekauftem Modell variieren. Weitere Zubehörteile sind separat über den Kundenservice erhältlich.

DEN ROST UND ANDERE ZUBEHÖRTEILE EINSETZEN

Den Rost auf die gewünschte Ebene einschieben, ihn dabei leicht nach oben gekippt halten und die angehobene hintere Seite (nach oben zeigend) zuerst nach unten legen. Dann horizontal entlang des Seitengitters so weit wie möglich schieben.

Die anderen Zubehörteile, wie das Backblech, werden horizontal eingesetzt, indem sie entlang der Seitengitter eingeschoben werden. Die Seitengitter können zum Reinigen des Ofens vollständig ausgehängt werden: ziehen, um die Seitengitter aus ihren Sitzen zu entfernen.

FUNKTIONEN

AUS

Zum Ausschalten des Ofens.

LAMPEN

Zum Einschalten des Lichtes im Garraum.

OBER- & UNTERHITZE

Zum Garen aller Arten von Gerichten auf nur einer Einschubebene. Verwenden Sie zum Garen besser die 2. Schiene.

DAMPFREINIGUNG

Der Dampf, der durch dieses spezielle

Reinigungsprogramm bei niedriger Temperatur entsteht, ermöglicht das einfache Entfernen von Schmutz und Speiseresten. 200 ml Trinkwasser auf den Ofenboden geben und die Funktion 35 Minuten bei 90 °C verwenden. Die Funktion bei kaltem Ofen aktivieren und nach dem Zyklus 15 Minuten lang abkühlen lassen.

UMLUFT

Zum Backen von Kuchen mit saftiger Fülle auf einer Ebene. Diese Funktion kann auch zum Garen auf zwei Ebenen verwendet werden. Tauschen Sie die Position der Gerichte aus, um das Gargut gleichmäßiger zu garen.

GRILL

Zum Grillen von Steaks, Grillspießen und Bratwürsten, zum Überbacken von Gemüse oder Rösten von Brot. Beim Grillen von Fleisch wird die Verwendung einer Fettpfanne zum Aufsammeln der Garflüssigkeiten empfohlen: Die Fettpfanne unter eine beliebige Einschubebene unter den Rost stellen und 200 ml Trinkwasser zufügen.

GRILL + HEISSLUFT

Zum Garen großer Fleischstücke (Keulen, Roastbeef, Hähnchen). Es wird die Verwendung einer Fettpfanne zum Aufsammeln der Garflüssigkeiten empfohlen: Die Fettpfanne unter eine beliebige Einschubebene unter den Rost stellen und 500 ml Trinkwasser zufügen.

AUFTAUEN

Zum schnelleren Auftauen von Speisen.

□ UNTERHITZE

Geeignet zum Anbräunen der Unterseite von Gerichten. Diese Funktion wird auch für langsames Garen, zum Finish des Garvorgangs von saftigen Gerichten und zur Zubereitung von Saucenkonzentraten empfohlen.

HEISSLUFT

Für gleichzeitiges Garen verschiedener Speisen auf mehreren Ebenen (maximal 3) mit gleicher Gartemperatur. Die Funktion erlaubt das Garen ohne Geschmacksübertragung von einer Speise auf die anderen.

BROT

Zum Backen verschiedener Sorten und Formen von Brot. Verwenden Sie zum Garen besser die 2. Schiene.

ERSTER GEBRAUCH

1. EINSTELLEN DER UHRZEIT

Wenn das Gerät zum ersten Mal eingeschaltet wird, muss die Uhrzeit eingestellt werden: „AUTO“ und „0.00“ blinken auf dem Display.

Um die Uhrzeit einzustellen, drücken Sie die Tasten — und + gleichzeitig: Stellen Sie die Uhrzeit mit den Tasten + und - ein.

Drücken Sie die Zeit-Taste zur Bestätigung.

Nachdem Sie die gewünschte Zeit ausgewählt haben, kann der Alarmton geändert werden: Auf dem Display wird „ton 1“ angezeigt.

Um den gewünschten Ton auszuwählen, die Taste — drücken, dann die Zeit-Taste zur Bestätigung.

Bitte beachten: Um die Zeit später zu ändern, beispielsweise nach längeren Stromausfällen, wie oben beschrieben vorgehen.

2. AUFHEIZEN DES OFENS

Ein neuer Ofen kann Gerüche freisetzen, die bei der Herstellung zurückgeblieben sind: Das ist ganz normal.

Vor dem Garen von Speisen wird daher empfohlen, den Ofen in leerem Zustand aufzuheizen, um mögliche Gerüche zu entfernen.

Schutzkarton und Klarsichtfolie aus dem Ofen entfernen und die Zubehörteile entnehmen.

Den Ofen für ungefähr eine Stunde auf 250 °C bevorzugt mit der „Umluft“-Funktion aufheizen. Der Ofen muss während dieser Zeit leer sein.

Die Anweisungen zur korrekten Einstellung der Funktion befolgen.

Hinweise: Es wird empfohlen, den Raum nach dem ersten Gebrauch des Geräts zu lüften.

TÄGLICHER GEBRAUCH

1. AUSWÄHLEN EINER FUNKTION

Um eine Funktion auszuwählen, den Auswahlknopf auf das Symbol für die gewünschte Funktion drehen.

2. EINE FUNKTION AKTIVIEREN

MANUELL

Um die Funktion zu aktivieren, müssen Sie den Thermostatregler auf die gewünschte Temperatur drehen.

Um die Funktion jederzeit zu unterbrechen, den Ofen ausschalten, den Auswahlknopf und den Thermostatregler auf ● drehen.

DAMPFREINIGUNG

Für die Aktivierung der Reinigungsfunktion

„Dampfreinigung“, 200 ml Trinkwasser auf den Boden des Ofens gießen, anschließend den Auswahlknopf und den Thermostatregler auf das Symbol ♂* drehen.

Verwenden Sie die Funktion am besten 35 Minuten lang.

3. VORHEIZEN

Sobald die Funktion aktiviert wurde, schaltet sich die Kontrollleuchte des Thermostats ein und signalisiert, dass das Vorheizen begonnen hat.

Am Ende dieses Vorgangs schaltet sich die Kontrollleuchte des Thermostats aus und gibt an, dass der Ofen die eingestellte Temperatur erreicht hat: An diesem Punkt die Speise in den Ofen stellen und den Garvorgang fortsetzen.

Bitte beachten: Wird die Speise in den Ofen gestellt, bevor das Vorheizen beendet ist, kann dies negative Auswirkungen auf das endgültige Garergebnis haben.

VERWENDUNG DER ELEKTRONIKUHR

Durch Drücken der Zeit-Taste können verschiedene Arten zum Beibehalten oder Programmieren der Garzeit ausgewählt werden.

Bitte beachten: Nach einigen Sekunden ohne Betätigungen ertönt ein Summer und alle Einstellungen werden bestätigt.

1. Taste –: zum Verringern des auf dem Display angezeigten Wertes
2. Taste Ⓤ: Zur Auswahl der verschiedenen Einstellungen
3. Taste +: zum Erhöhen des auf dem Display angezeigten Wertes

A. Das Symbol ☐ weist darauf hin, dass die Timerfunktion verwendet wird

B. Das Symbolauto bestätigt, dass die Einstellung übernommen wurde

PROGRAMMIERTES GAREN

Nach der Auswahl und Aktivierung der Funktion kann die Dauer eingestellt werden.

DAUER

Die Zeittaste mindestens 2 Sekunden drücken: Das Symbol blinkt.

Die Zeit-Taste erneut drücken: Auf dem Display wird nacheinander DUR und 0.00 angezeigt und AUTO blinkt.

Die Dauer unter Verwendung der Tasten und einstellen. Nach einigen Sekunden wird auf dem Display die Tageszeit angezeigt und AUTO leuchtet zur Bestätigung der Einstellung weiterhin auf.

Bitte beachten: Für die Anzeige der verbleibenden Gardauer, die Zeit-Taste mindestens 2 Sekunden drücken. Um die Garzeit bei Bedarf zu ändern, die Taste unter Verwendung von Hand für die Änderung der Dauer ein zweites Mal drücken.

GARENDE

Am Ende des Garvorgangs schaltet sich das Symbol 📋 aus, ein Alarm ertönt während AUTO auf dem Display blinkt.

Drücken Sie zur Deaktivierung des Alarms eine beliebige Taste. Den Funktionsknopf und den Thermostatregler erneut auf O und Orehen, anschließend die Zeit-Taste mindestens 2 Sekunden drücken, um den Ofen auszuschalten.

TIMER EINSTELLEN

Diese Option unterbricht oder aktiviert nicht das Garen, aber ermöglicht es Ihnen die Anzeige als Timer zu verwenden, sowohl wenn eine Funktion aktiviert ist als auch bei ausgeschaltetem Ofen.

Zum Einschalten des Timers, die Zeittaste mindestens 2 Sekunden drücken: das Symbol 📁 blinkt auf dem Display.

Die Tasten und für die Einstellung der gewünschten Dauer verwenden: Das Rückzählen beginnt nach einigen Sekunden.

Auf dem Display wird die Tageszeit angezeigt und die leuchtet weiterhin auf und bestätigt damit, dass der Timer eingestellt wurde.

Bitte beachten: Wenn Sie die Timereinstellung ansehen und ggf. ändern möchten, drücken Sie erneut mindestens 2 Sekunden lang die Zeit-Taste.

HILFREICHE TIPPS

LESEN DER GARTABELLE

Die Tabelle listet die besten Funktionen, Zubehörteile und Einschubebenen auf, die für die verschiedenen Arten von Speisen zu verwenden sind. Die Garzeiten gelten ab dem Moment, in dem Sie das Gargut in den Ofen geben wird, die (eventuell erforderliche) Vorheizzeit zählt nicht dazu. Die Gartemperaturen und -zeiten sind nur Richtwerte und sind von der Menge des Garguts und von den verwendeten Zubehörteilen abhängig. Zunächst die niedrigeren Einstellungen verwenden und, falls das erzielte Garergebnis nicht den Wünschen entspricht, zu den höheren Einstellungen übergehen. Es wird empfohlen, die mitgelieferten

Zubehörteile und vorzugsweise Kuchenformen und Backbleche aus dunklem Metall verwenden. Es können auch Töpfe und Zubehörteile aus feuerfestem Glas oder Keramik verwendet werden, aber es ist zu berücksichtigen, dass sich die Garzeiten dadurch etwas verlängern.

GAREN VON SPEISEN AUF MEHREREN EINSCHUBEBENEN GLEICHZEITIG

Bei der Verwendung der Funktion „Heißluft“ lassen sich verschiedene Speisen, welche die gleiche Gartemperatur erfordern (z. B. Fisch und Gemüse), gleichzeitig garen. Die Speise mit kürzerer Garzeit aus dem Ofen nehmen und die Speisen mit längerer Garzeit weiterhin im Ofen lassen.

GARTABELLE

REZEPT FUNKTION VORHEIZEN			TEMPERATUR(°C)	DAUER(MIN)	EINSCHUBEBENEUND ZUBEHÖRTEILE
Hefekuchen	[ZBT2]	Ja 150 - 170 30 - 90		2
	[XBC7]	Ja 160 - 180 30 - 90		4	1
Gefüllte Kuchen(Käsekuchen, Strudel, Apfelkuchen)	[CHB3]	Ja 160 - 200 35 - 90		2
		Ja 160 - 200 40 - 90		4	2
Plätzchen (Kekse), Törtchen		Ja 160 - 180 15 - 35		2 / 3
	[225X]	Ja 150 - 170 20 - 45		4	2
		Ja 150 - 170 20 - 45		5	3
Beignets	[CZAH]	Ja 180 - 200 40 - 60		2
	[BAXW]	Ja 170 - 190 35 - 50		4	2
Meringen	[CZAWI]	Ja 90	150 - 200	2
		Ja 90	140 - 200	4	2
	[W7WG]	Ja 90	140 - 200	5	3
Pizza/Brot	[H4AS]	Ja 220 - 250 10 - 25		1 / 2
		Ja 200 - 240	20 - 45	4	2
Kleines Brot 80 g		Ja 180 - 200	30 - 45	2
Brotlaib 500 g		Ja 180	50 - 70	1 / 2
Brot	[DKBW]	Ja 180 - 200	30 - 80	4	2
Tiefkühlpizza		Ja 250	10 - 20	2
		Ja 230 - 250 10 - 25		4	2
Salzige Kuchen(Gemüsekuchen, Quiche)		Ja 180 - 200	30 - 45	2
		Ja 180 - 200	35 - 50	4	2
	[50SW]	Ja 180 - 200	35 - 50	5	3
Blätterteigtörtchen/HerzhafteBackwaren/Torten		Ja 190 - 200	20 - 30	2
		Ja 180 - 190 20 - 40		4	2
	[GTAB]	Ja 180 - 190 20 - 40		5	3
Lasagne/überbackene Pasta/Cannelloni /Aufläufe	-[BAZG]	Ja 190 - 200	45 - 65	2

ZUBEHÖRTEILE
	Rost	Backform oder Kuchen auf Rost	Ofenform oder Kuchenform auf Rost	Backblech mit 200 ML Wasser	Backblech

REZEPT FUNKTION VORHEIZEN			TEMPERATUR(°C)	DAUER(MIN)	EINSCHUBEBENEUND ZUBEHÖRTEILE
Lamm/Kalb/ Rind/Schwein 1 kg	—	Ja	190 - 200	80 - 110	2
Schweinebraten mit Kruste 2 kg	∞	Ja	180 - 190	110 - 150	2
Hähnchen/Kaninchen/Ente 1 kg	—	Ja	180 - 200	50 - 100	2
Puter / Gans 3 kg	—	Ja	180 - 200	50 - 100	2
Fisch gebacken/in Folie 0,5 kg(Filet, ganz)	—	Ja	170 - 190	30 - 45	2
Gefülltes Gemüse(Tomaten, Zucchini, Auberginen)	∞	Ja 180 - 200	50 - 70		2
Getoastetes Brot	∞	5'	250	2 - 6	5
Fischfilets/Scheiben	∞	5'	250	15 - 30 *	4 3
Würstchen, Fleischspieße, Rippchen, Hamburger	∞	5'	250	15 - 30 *	5 4
Brathähnchen 1-1,3 kg	∞	-	200 - 220	60 - 80 **	3 1
Roastbeef englisch 1 kg	∞	-	200	35 - 50 **	3
Lammkeule, Haxe	∞	-	200	60 - 90 **	3
Bratkartoffeln	∞	-	200 - 220	35 - 55 **	3
Gemüsegratin	∞	-	200 - 220	25 - 55	3
Fleisch und Kartoffeln	∞	Ja	190 - 200	45 - 100 ***	4 1
Fisch und Gemüse	∞	Ja	180	30 - 50 ***	4 1
Lasagne und Fleisch	∞	Ja	200	50 - 100 ***	4 2
Komplettes Menü Obsttorte(Einschubebene 5)/ Lasagne (Einschubebene 3)/Fleisch (Einschubebene 1)	∞	Ja	180 - 190	40 -120 ***	5 3 1

*Das Gargut nach halber Garzeit wenden. ** Das Gargut nach zwei Dritteln der Garzeit wenden (bei Bedarf). *** Voraussichtliche Zeitdauer: Je nach persönlichen Vorlieben können die Speisen zu verschiedenen Zeitpunkten aus dem Ofen genommen werden.

FUNKTIONEN

—Ober- & Unterhitze

Grill

Grill + Heißluft

Heißluft

Umluft

Brot

REINIGUNG UND PFLEGE

Verwenden Sie keinen Dampfreiniger.

Bei allen Vorgängen Schutzhandschuhe tragen.

Die gewünschten Vorgänge bei kaltem Ofen durchführen.

Das Gerät von der Stromversorgung trennen.

Keine Stahlwolle, Scheuermittel oder aggressive/ätzende Reinigungsmittel verwenden, da diese die Flächen des Gerätes beschädigen können.

AUSSENFLÄCHEN

• Reinigen Sie die Flächen mit einem feuchten Mikrofasertuch. Sollten sie stark verschmutzt sein, einige Tropfen von pH-neutralem Reinigungsmittel verwenden. Reiben Sie mit einem trockenen Tuch nach.
• Verwenden Sie keine korrosiven oder scheuernden Reinigungsmittel. Falls ein solches Mittel versehentlich mit den Flächen des Geräts in Kontakt kommt, dieses sofort mit einem feuchten Mikrofasertuch reinigen.

INNENFLÄCHEN

- Den Ofen nach jedem Gebrauch abkühlen lassen und anschließend reinigen, vorzugsweise wenn dieser noch warm ist, um durch Speiserückstände verursachte Ablagerungen oder Flecken zu entfernen. Zum Trocknen von Kondensation, die sich beim Garen von Speisen mit einem hohen Wassergehalt bildet, den Ofen vollständig abkühlen lassen und anschließend mit einem Tuch oder Schwamm trockenwischen.

• Aktivieren Sie die Funktion "Dampfreinigung" für eine optimale Reinigung der Innenflächen. • Die Tür kann einfach entfernt und wieder angebracht werden für eine einfache Reinigung des Glases.
• Das Glas der Backofentür mit einem geeigneten Flüssigreiniger reinigen.
• Das obere Heizelement des Grills kann zur Reinigung der oberen Ofenplatte gesenkt werden.

ZUBEHÖRTEILE

Die Zubehörteile nach dem Gebrauch in Geschirrspülmittellauge einweichen und Backofenhandschuhe verwenden, solange die Zubehörteile noch heiß sind. Speiserückstände können dann mit einer Spülbürste oder einem Schwamm entfernt werden.

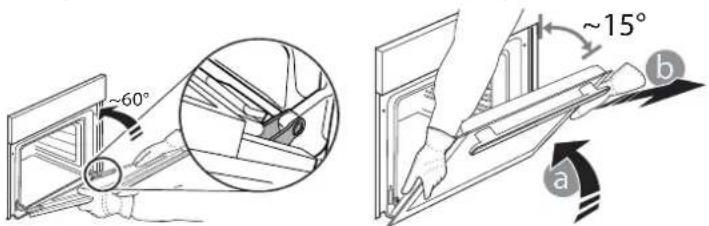

AUSBAU UND ERNEUTES ANBRINGEN DER TÜR

1. Zur Entfernung der Tür, diese vollständig öffnen und die Haken senken, bis sie sich in entriegelter Position befinden.

1. Die Tür so weit wie möglich schließen.

Die Tür mit beiden Händen festhalten – diese nicht am Griff festhalten.

Die Tür einfach entfernen, indem sie weiter geschlossen und gleichzeitig nach oben (a) gezogen wird, bis sie sich aus ihrem Sitz löst (b).

Die Tür seitlich abstellen und auf eine weiche Oberfläche legen.

1. Die Tür erneut anbringen, indem sie zum Ofen geschoben wird und die Haken der Scharniere auf ihre Sitze ausgerichtet werden, den oberen Teil auf seinem Sitz sichern.
2. Die Tür senken und anschließend vollständig öffnen. Die Haken in ihre Ausgangsposition senken: Sicherstellen, dass die Haken vollständig gesenkt werden.
3. Versuchen, die Tür zu schließen und sicherstellen, dass sie auf das Bedienfeld ausgerichtet ist. Ist dies nicht der Fall, die oben aufgeführten Schritte wiederholen.

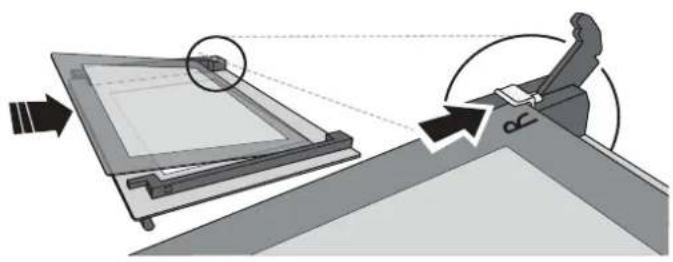

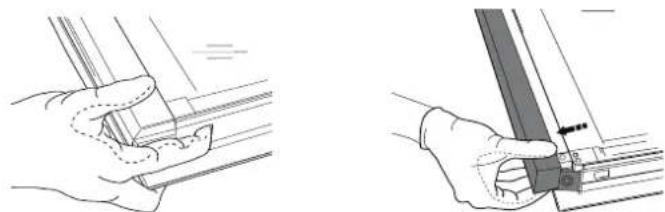

PRESS TO CLEAN - GLASREINIGUNG

1. Nach dem Ausbau der Tür diese auf einer weichen Fläche mit dem Griff nach unten ablegen, gleichzeitig die zwei Halteklammern drücken und die obere Kante der Tür zu sich ziehen und entfernen.

1. Das Innenglas mit beiden Händen anheben und fest halten, es entfernen und auf eine weiche Fläche legen, um es daraufhin zu reinigen.
2. Um das Innenglas wieder richtig einzusetzen, sicherstellen, dass das "R" in der linken Ecke sichtbar ist. Zuerst die lange Seite des Glases, die mit einem „R“ gekennzeichnet ist, in die Halterungen einsetzen, dann in die Position absenken.

1. Die obere Ecke wieder anbringen: Ein Klick bestätigt die richtige Positionierung. Sicherstellen, dass die Dichtung vor Wiedereinbau der Tür befestigt wird.

AUSWECHSELN DER LAMPE

1. Trennen Sie den Ofen von der Stromversorgung.
2. Die Abdeckung von der Beleuchtung abnehmen, die Lampe ersetzen und die Abdeckung erneut an der Beleuchtung anbringen.
3. Schließen Sie den Ofen wieder an das Stromnetz an.

Bitte beachten: Nur Halogenlampen mit 20 bis 40 W/230 \~ V Typ G9, T300°C verwenden. Die im Gerät verwendete Lampe ist speziell für Elektrogeräte konzipiert und ist nicht für die Beleuchtung von Räumen geeignet (EU-Verordnung 244/2009). Die Glühlampen sind über unseren Kundendienst erhältlich. - Bei der Verwendung von Halogenlampen, diese nicht mit bloßen Händen berühren, da sie durch die Fingerabdrücke beschädigt werden könnten. Den Backofen erst benutzen, nachdem die Abdeckung der Beleuchtung wieder aufgesetzt wurde. Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

LÖSEN VON PROBLEMEN

Problem Mögliche Ursache Abhilfemaßnahme
Der Backofen funktioniert nicht. Stromausfall.Trennung von der Stromversorgung.	Überprüfen, ob das Stromnetz Strom führt und der Backofen an das Netz angeschlossen ist.Schalten Sie den Backofen aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Bei Betriebsstörungen wenden Sie sich bitte an einen Franke Technischen Kundenservice.

Nehmen Sie nie die Dienste nicht autorisierter Techniker in Anspruch.

Machen Sie bitte folgende Angaben:

• Art des Fehlers
• Gerätemodell (Art./Code)
• Seriennummer (S.N.) auf dem Typenschild an der rechten Kante des Backofeninnenraums (bei offener Backofentür sichtbar).

Wird unser Kundendienst kontaktiert, bitte die Codes auf dem Typenschild des Produkts angeben.

INHALT

ÜBERSICHT....22

BEDIENFELD 22

ZUBEHÖR 23

FUNKTIONEN 23

ERSTE VERWENDUNG....24

TÄGLICHER GEBRAUCH 24

NÜTZLICHE HINWEISE....25

GARTABELLE....26

REINIGUNG UND PFLEGE....28

FEHLERBEHEBUNG 29

KUNDENDIENST....29

ÜBERSICHT

TÜR AUSBAUEN UND WIEDER EINBAUEN
