MANUAL DE USUARIO FOX 3 EN 1 SKIL

y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

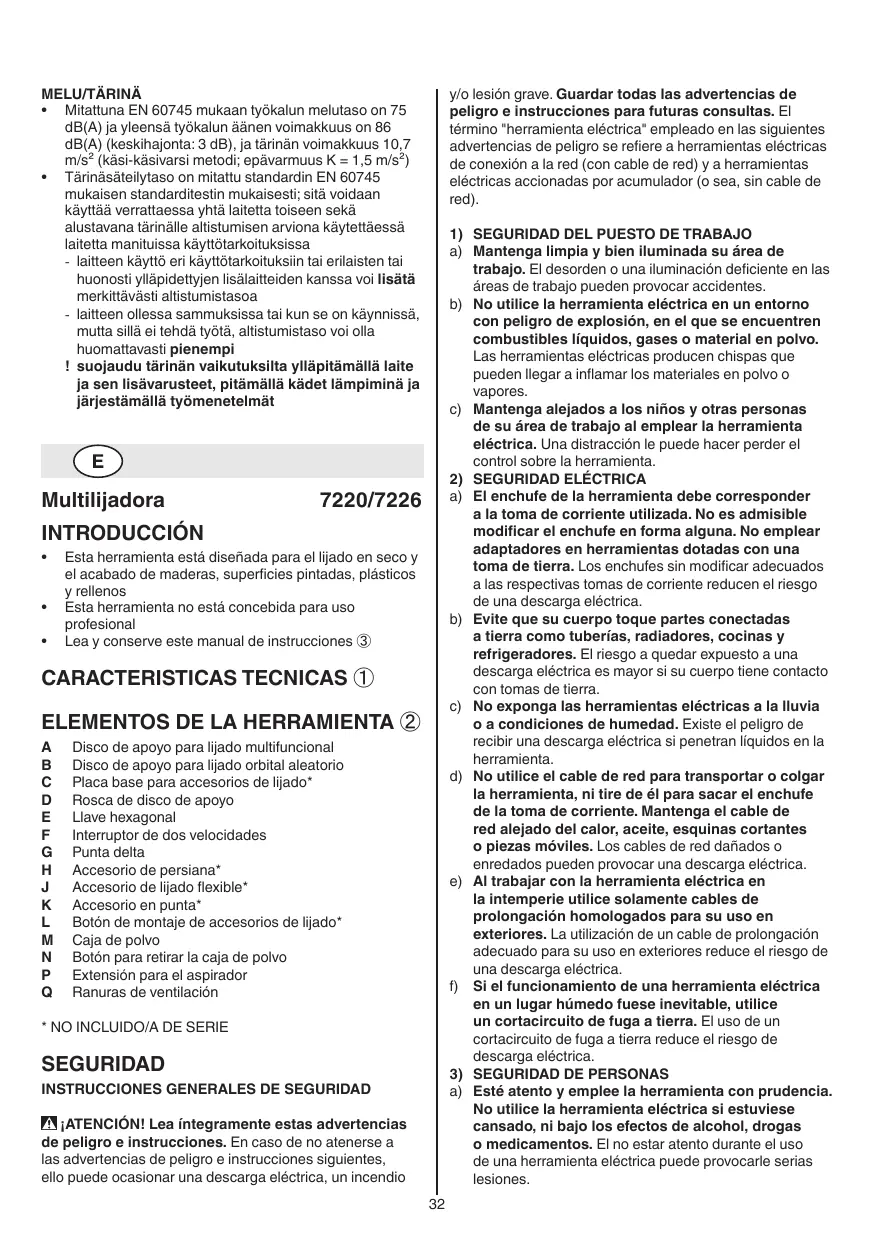

Esta herramienta está diseñada para el lijado en seco y el acabado de maderas, superficies pintadas, plásticos y rellenos

Esta herramienta no está concebida para uso profesional Lea y conserve este manual de instrucciones ③

CARACTERISTICAS TECNICAS ①

ELEMENTOS DE LA HERRAMIENTA ② A  Disco de apoyo para lijado multifuncional B  Disco de apoyo para lijado orbital aleatorio C  Placa base para accesorios de lijado* D  Rosca de disco de apoyo E  Llave hexagonal F   Interruptor de dos velocidades G  Punta delta H  Accesorio de persiana* J   Accesorio de lijado flexible* K  Accesorio en punta* L   Botón de montaje de accesorios de lijado* M  Caja de polvo N  Botón para retirar la caja de polvo P  Extensión para el aspirador Q  Ranuras de ventilación

* NO INCLUIDO/A DE SERIE SEGURIDAD INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio 32

1) SEGURIDAD DEL PUESTO DE TRABAJO a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deficiente en las

áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta. 2) SEGURIDAD ELÉCTRICA a) El enchufe de la herramienta debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta. d) No utilice el cable de red para transportar o colgar la herramienta, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica. 3) SEGURIDAD DE PERSONAS a) Esté atento y emplee la herramienta con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica. e) Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. 4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS a) No sobrecargue la herramienta. Use la herramienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado. b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta. d) Guarde las herramientas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas utilizadas por personas inexpertas son peligrosas. e) Cuide sus herramientas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos

de los accidentes se deben a herramientas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) SERVICIO a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. INSTRUCCIONES DE SEGURIDAD PARA LIJADORAS • • •

Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar

Mantenga siempre el cable lejos de las partes móviles de la herramienta; mantenga el cable detrás de usted, lejos de la herramienta Asegure la pieza de trabajo (una pieza de trabajo fijada con unos dispositivos de sujeción o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano) Ponga atención al guardar su herramienta de que el motór está apagado y las partes móviles están parados Utilice cables de extensión seguros y completamente desenrollados con una capacidad de 16 amperios En el caso de que se produjera un mal funcionamiento eléctrico o mecánico, apague inmediatamente la herramienta y desconecte el enchufe SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales Esta herramienta no debe utilizarse por personas menores de 16 años El nivel de ruido, con la herramienta trabajando, podrá sobrepasar 85 dB(A); usar protectores auditivos Si llega a dañarse o cortarse el cable eléctrico durante el trabajo, no tocar el cable, sino extraer inmediatamente el enchufe de la red No utilizar la herramienta cuando el cable esté dañado; hágalo cambiar por una persona calificada Compruebe siempre que la tensión de alimentación es la misma que la indicada en la placa de características de la herramienta (las herramientas de 230V o 240V pueden conectarse también a 220V) Esta herramienta no es adecuada para lijar con agua No trabaje materiales que contengan amianto (el amianto es cancerígeno) El polvo del material, como por ejemplo la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y/o transtornos respiratorios al operador u otras personas cerca); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de

haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados Al lijar metal se generen chispas; no utilice la caja de polvo/el aspirador y mantenga otras personas y materiales combustibles alejados de la zona de trabajo Evitar el contacto con la hoja de lijado en marcha No utilizar hojas de lijado desgastadas, desgarradas o excesivamente embazadas Llevar guantes protectores, gafas de protección, vestimenta ceñida al cuerpo y protección adecuada para pelo largo Desenchufar siempre la herramienta antes de realizar cualquier ajuste o cambiar algún accesorio

-- nunca ponga en funcionamiento la herramienta sin uno de los discos de apoyo A o B, o la placa base C -- utilice para apliciones el disco de apoyo preciso (véase: Consejos de aplicación) !! cambie los discos de apoyo dañados immediatamente Cambio de discos de apoyo ④ -- retire la hoja de lijado VELCRO -- quite la rosca de disco D con la llave hexagonal E -- monte el disco de apoyo A o B como se muestra en la ilustración -- si es necesario, limpie primero el disco de apoyo -- apriete la rosca de disco D con la llave hexagonal E !! sujete firmemente el disco de apoyo mientras afloja o aprieta la rosca de disco D !! desenchufe la herramienta antes de desmontar/ montar los discos de apoyo !! la rosca de disco D se calienta durante su uso; no la toque hasta que se haya enfriada Montaje de la hoja de lija ⑤ !! desenchufar la herramienta -- monte la hoja de lijado VELCRO de la forma ilustrada !! la succión de polvo requiere que se usen hojas de lija perforadas !! las perforaciones de las hojas de lija deben corresponderse con las perforaciones de la lijadora !! cambie a tiempo las hojas de lija pasadas !! utilizar la herramienta siempre con toda la superficie de lijado cubierta con hoja de lija Interruptor de dos velocidades ⑥ -- ponga en marcha/pare su herramienta apretando el interruptor F ② hacia adelante/atras (3 posiciones) 0 = apagado 1 = velocidad baja 2 = gran velocidad -- seleccione la posición 1 para un lijado de precisión (al trabajar con la punta en forma de delta G o con los accesorios especiales de lijado H, J o K) -- seleccione la posición 2 para un lijado rápido !! antes de trabajar sobre una pieza, se debe poner en marcha su herramienta

!! antes de desactivar la herramienta, debe retirarla de la pieza de trabajo

Montaje de los accesorios de lijado especiales (no incluidos de serie) ⑦ -- monte la placa base C (de forma similar al montaje de los discos de apoyo) -- monte el accesorio H, J o el K en la placa base C y apriételo girando el botón L en sentido horario -- monte la hoja de lijado VELCRO correspondiente en el accesorio de lijado -- quite los accesorios o cambie su posición girando el botón L en sentido antihorario -- 5 posiciones de lijado Aspiración de polvo ⑧ -- vacíe la caja de polvo M con regularidad para una aspiración optimal del polvo Para utilizar el aspirador -- retire la caja de polvo M apretando el botón N y manteniéndolo en esa posición mientras tira la caja de polvo hacia atrás -- monte el aspirador a la extensión P !! no utilice la caja de polvo/el aspirador al lijar metal Sujección y manejo de la herramienta ⑨ -- guie su herramienta paralele a la superficie de trabajo !! no ejerza demasiada presión en la herramienta; deje que la dimensión de la base haga su trabajo -- no incline su herramienta para evitar marcas de lijado no deseadas !! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris -- mantenga las ranuras de ventilación Q ② descubiertas

CONSEJOS DE APLICACIÓN

Use la herramienta con la punta delta apuntando adelante en cantos, en esquinas y en lugares de difícil acceso ⑩

Use la herramienta con la base plana apuntando adelante para largos lijados en superficies lisas ⑪ Para lijar piezas curvas, así como para lijar con alto nivel de eliminación de material, utilice la herramienta con el disco de apoyo A ② Utilice la herramienta con los accesorios debilitado especiales para los lugares difíciles de alcanzar ⑫ El accesorio dedicado flexible está destinado a utilizarse en -- superficies con borde redondeado ⑬a -- todas las superficies redondeadas con un diámetro máximo de 10 cm ⑬b Cuando la punta delta G esté desgastada o rota en la parte superior, puede aumentar al doble su vida de servicio útil retirándola, girándola 120° y volviéndola a colocar (también es aplicable a la hoja de lija delta) ⑭ No tratar jamás madera y metal con la misma hoja de lija Grano recomendado de las hojas de lija: basto -p ara quitar pintura;para lijar madera muy basta medio - para lijar madera en crudo o lisa fino - para pulir madera;para acabado de madera no pintada;para el pulido de superficies con pintura vieja

Utilize diferentes granos de lija si la superficie a trabajar es basta:

-- empiece con el grano basto o medio -- acabe con grano fino Para más consejos vea www.skil.com

EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas

-- al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deficiente, podría aumentar de forma notable el nivel de exposición -- en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante !! protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo

Esta herramienta no está concebida para uso profesional

Mantenga limpio el cable eléctrico y la herramienta (sobre todo las ranuras de ventilación Q ②) -- eliminar el polvo adherido con un pincel !! desenchufar la herramienta antes de limpiar Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL -- envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta figuran en www.skil.com)

Lixadeira multifunções

No deseche las herramientas eléctricas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea)

-- de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas -- símbolo ⑮ llamará su atención en caso de necesidad de tirarlas

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 60745, EN

61000, EN 55014, de acuerdo con las regulaciones 2004/108/CE, 2006/42/CE, 2011/65/UE Expediente técnico en: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL DECLARACIÓN DE CONFORMIDAD

• Medido según EN 60745 el nivel de la presión acústica de esta herramienta se eleva a 75 dB(A) y el nivel de la potencia acústica a 86 dB(A) (desviación estándar: 3 dB), y la vibración a 10,7 m/s² (método brazo-mano; incertidumbre K = 1,5 m/s²) • El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en
