5HA-200 LX - Horno empotrado FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno empotrable
Marca	FAGOR
Modelo	5HA-200 LX
Tensión	240 V
Potencia	3,6 kW
Amperaje	15 A
Número de funciones de cocción	9
Funciones	Calor tradicional, Grill suave, Grill fuerte, Grill fuerte ventilado, Calor tradicional ventilado, Descongelación, Turbo Plus, Pizza, Celeris
Niveles de cocción	5 niveles
Accesorios incluidos	Bandeja de repostería, Bandeja estándar, Bandeja profunda, Parrilla con retenedor de seguridad anticaída, Bandeja extraíble
Tipo de programador	Programador digital con reloj, minutero, parada automática, bloqueo de seguridad infantil
Revestimiento interior	Esmalte Slide que facilita la limpieza
Iluminación interior	Bombilla de 25 W resistente a 600°F
Limpieza	Exterior: agua tibia y jabón para platos; Interior: limpiador especial para horno o agua y vinagre
Instalación	Empotrable en mueble alto o bajo, fijación con 2 tornillos
Garantía	1 año piezas y mano de obra
País de destino	Estados Unidos y Canadá

Preguntas frecuentes - 5HA-200 LX FAGOR

¿Cómo ajustar la hora en el horno 5HA-200 LX?

Después de conectar el horno, presione el botón hasta que el símbolo de la hora parpadee. Use los botones + y - para ajustar la hora. El símbolo se apaga después de unos segundos y la hora se guarda.

¿Qué hacer si el horno no enciende y los indicadores están apagados?

Verifique la alimentación eléctrica y que el horno esté bien enchufado. Asegúrese de que el selector de funciones no esté en 0 y que el programador no esté bloqueado. Consulte el capítulo Localización y resolución de problemas.

¿Cómo usar la función de cocción programada (duración y fin de cocción)?

Seleccione una función y ajuste la temperatura. Presione para ajustar la duración, luego presione ⏰ para ajustar la hora de fin. El horno se apagará automáticamente. Para cancelar, presione y ajuste a 0:00.

¿Cómo activar el bloqueo de seguridad para niños?

Presione simultáneamente los botones + y - durante unos segundos hasta que aparezca el símbolo de candado. El programador se bloquea. Para desbloquear, repita la operación.

¿Cómo limpiar el interior del horno?

Limpie el interior tibio con agua jabonosa o una solución de agua y vinagre. Para manchas difíciles, use un limpiador especial para horno (en frío). No limpie la placa trasera ni los paneles laterales con productos específicos.

¿Cómo cambiar la bombilla del horno?

Desenchufe el horno. Deje enfriar. Desenrosque la tulipa de vidrio girando a la izquierda. Reemplace la bombilla por una bombilla de 25 W resistente a 600°F. Vuelva a colocar la tulipa y enchufe.

¿Qué accesorios se incluyen con el horno?

El horno se entrega con una bandeja de repostería, una bandeja estándar, una bandeja profunda, una parrilla con retenedor de seguridad anticaída y una bandeja extraíble Accesibilidad Total.

¿Qué significa el símbolo parpadeante en la pantalla?

El símbolo parpadeante generalmente indica que la hora no está ajustada (después de un corte) o que la duración programada ha terminado. Siga las instrucciones del manual para restablecer la hora o presione un botón para detener la señal.

¿Cómo descongelar alimentos con este horno?

Use la función Descongelación (símbolo de copo). Coloque los alimentos en la parrilla en posición 2. El horno calienta a baja temperatura para una descongelación rápida y uniforme.

¿Cuáles son los consejos para ahorrar energía?

Precaliente solo si es necesario. Use moldes oscuros. Cocine varios platos seguidos. Apague el horno 5 a 10 minutos antes del final para aprovechar el calor residual.

MANUAL DE USUARIO 5HA-200 LX FAGOR

1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD 82
2. INSTALACIÓN Y MONTAJE 85

2.1. Desembalado 85 2.2. Conexión a la red eléctrica 85

1. USO DEL HORNO Y CONSEJOS PRÁCTICOS 88

3.1. Antes del primer uso 88 3.2. Descripción general 89 3.3. Funcionamiento del horno 91 3.4. Accesorios 92 3.5. Consejos prácticos y tabla de cocción 95

1. LIMPIEZA Y MANTENIMIENTO 100

4.1. Cómo limpiar. 100

4.1.1. El exterior del horno 100 4.1.2. El interior del horno 100 4.1.3. Los accesos 103 4.1.4. Las rejillas laterales 103

4.2. Cómo cambiar la lámpara de su horno 104

1. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS 105

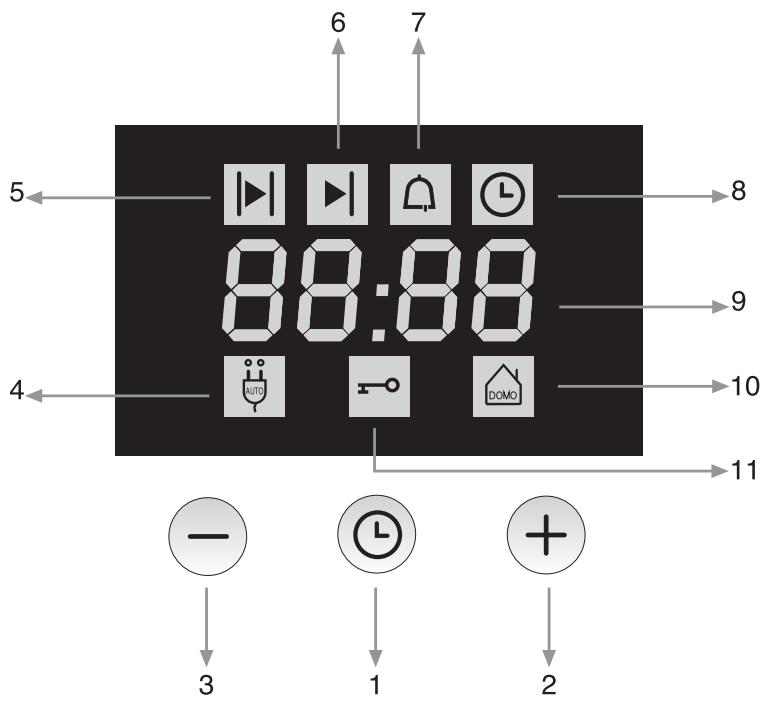

2. CONSEJOS PARA AHORRAR ENERGÍA 107 7. PROGRAMADOR DIGITAL DE MARCHA-PARO. 108

7.1. Reloj 109 7.2. Funciones de Tiempo 110 7.3. Funciones de Seguridad 114 7.4. Señales acústicas emitidas por el programador 115

Estimado cliente,

Usted ha adquirido un horno FAGOR y queremos agradecerle la confianza depositada en nosotros.

FAGOR pone a su disposición una nueva generación de electrodomésticos que contribuyen a mejorar su calidad de vida gracias a su gama de productos innovadores, fáciles de usar y respetuosos con el medio ambiente.

La gama de productos FAGOR le ofrece una amplia selección de placas de cocina, campanas extractoras, lavavajillas, lavadoras y frigoríficos que podrá combinar con su nuevo horno.

Antes de emplear el horno le recomendamos que lea detenidamente los manuales de uso. En ellos usted podrá encontrar toda la información necesaria para poder utilizar al completo su nuevo horno FAGOR. Ponga especial atención a los consejos de seguridad y a los referidos al correcto manejo y cuidado del horno.

Al mismo tiempo, le recomendamos que conserve estos manuales ya que podrá utilizarlos en el futuro para realizar cualquier consulta que le pueda surgir. En caso de entregar el aparato a otra persona, adjunte dichos manuales.

Reciba un cordial saludo como Cliente de FAGOR.

FAGOR America Inc.

1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Con el uso apropiado, su nuevo horno de Fagor está diseñado para ser un aparato seguro y confiable. Lea todas las instrucciones cuidadosamente antes de utilizar este aparato. Estas precauciones reducirán el riesgo de sufrir quemaduras, descargas eléctricas, fuego y lesiones. Al utilizar aparatos de cocina, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes:

• Este aparato debe ser instalado y conectado a tierra correctamente por un técnico calificado. Conecte solo a una toma de corriente con conexión a tierra. Consulte las instrucciones de preparación y conexión eléctrica en las instrucciones de instalación.
• Sólo un técnico calificado debe dar el servicio a este aparato. Contacte al centro de servicio autorizado más cercano para la inspección, reparación o ajustes.
• No repare o reemplace ninguna parte del horno a menos que sea recomendado. Solicite trabajo en un centro de trabajo autorizado.
• No opere esta unidad si no funciona bien o si fue dañada hasta que un técnico de servicio autorizado la haya revisado.
• Instale o ponga este aparato solo de acuerdo con las instrucciones de instalación.
• Utilice este horno solo para el uso indicado por el fabricante. Si tiene alguna pregunta, contacte al fabricante.
• No tape u obstruya ninguna abertura en este aparato.
• Use este aparato sólo para el uso indicado como se describe en este manual. No use químicos corrosivos, vapores, inflamables o productos no alimenticios en este aparato. Este tipo de horno está diseñado específicamente para calentar o cocinar alimentos. No está diseñado para uso industrial o de laboratorio. El uso de químicos corrosivos cuando calienta o limpia el horno dañará el aparato.
• En el caso de encenderse la ropa o el cabello, ÉCHESE AL PISO Y DÉ VUELTAS DE INMEDIATO para apagar las llamas.
• Para evitar daños permanentes en el fondo del horno, no utilice nunca papel de aluminio para revestir la parte inferior del horno, ni coloque utensilios de cocina u otros elementos en el piso del horno.
• Este horno está diseñado para uso residencial solamente. No está aprobado para el uso en exteriores.
• No permita que niños usen este aparato a menos que estén supervisados por un adulto. Nunca se debe dejar a los niños y mascotas en el área donde se usa el aparato. Nunca se les debe permitir sentarse o pararse sobre ninguna parte del horno.
• No almacene cosas de interés para los niños arriba del horno. Cuando los niños se suben al aparato para alcanzar estas cosas, pueden sufrir heridas serias.

Para reducir el riesgo de un fuego bajo del horno:

1. No guarde materiales inflamables dentro o cerca del horno.
2. No use agua con un incendio de grasa. Apague el fuego con un extinguidor químico de polvo o tipo espuma.
3. Tenga disponible un extinguidor de fuego apropiado, a la mano, altamente visible cerca del aparato de cocina. Sepa cómo usarlo.
4. No recueza los alimentos. Vigile el horno bien cuando utilice cosas de papel o plástico u otros materiales combustibles dentro del horno.
5. No utilice el horno para almacenar cosas. Nunca debe productos de papel, utensilios de cocina o alimentos dentro del horno cuando no se usa.
6. En caso que se enciendan materiales dentro del horno, mantenga cerrada la puerta. Apague el horno y desconecte el circuito en la caja del circuito.
7. No obstruya los ductos de ventilación del horno.
8. Asegúrese de que el ventilador funcione cuando el horno esté en funcionamiento. En caso contrario, no use el horno. Llame a un centro de servicios autorizado.
9. Nunca utilice el horno para calentar una habitación. Esto puede dañar las partes del horno.
10. Use ropa apropiada por cuestiones de seguridad. Nunca use prendas sueltas o que tengan mangas largas cuando utilice este aparato.

PRECAUCIONES DE SEGURIDAD

• Recójase el pelo largo.
• Los elementos de calentamiento pueden estar calientes aún si son de un color oscuro. Las superficies internas de un horno pueden estar suficientemente calientes para causar quemaduras.
• Durante y después del uso, no permita que la ropa u otros materiales inflamables tengan contacto con los elementos de calentamiento o con la superficie interna del horno hasta que se hayan enfriado.
• La moldura en la parte superior y los costados de la puerta del horno puede calentarse suficientemente para causar quemaduras.
• Tenga cuidado cuando abra la puerta del horno. Abra la puerta ligeramente para dejar escapar el aire o vapor caliente antes de sacar los alimentos.
• No caliente o recaliente contenedores de alimentos cerrados. La presión acumulada puede causar la ruptura del contenedor y causar lesiones.
• Siempre coloque las rejillas del horno en el lugar deseado cuando el horno esté frío. Cuando deba mover una rejilla mientras el horno esté caliente, evite el contacto de la agarradera de la olla con los elementos calientes.
• Siempre use agarraderas secas para las ollas. Las agarraderas mojadas o húmedas sobre superficies calientes pueden causar quemaduras por el vapor. Evite el contacto de las agarraderas con los elementos calientes. No use una toalla u otro trapo estorboso.

2. INSTALACIÓN Y MONTAJE

2.1 DESEMBALADO

1. Corte el plástico termorretráctil que cubre el embalaje.
2. Retire cuidadosamente todos los elementos de protección del horno: tapa superior, cantoneras laterales y base de poliestireno.

2.2 CONEXIÓN A LA RED ELÉCTRICA

a Hornos Independientes 5HA-196 X

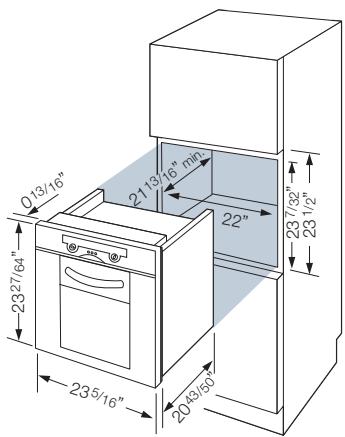

1. Las medidas del mueble en el que se va a encastrar el horno han de ser las de las figuras, según sea mueble alto o bajo.

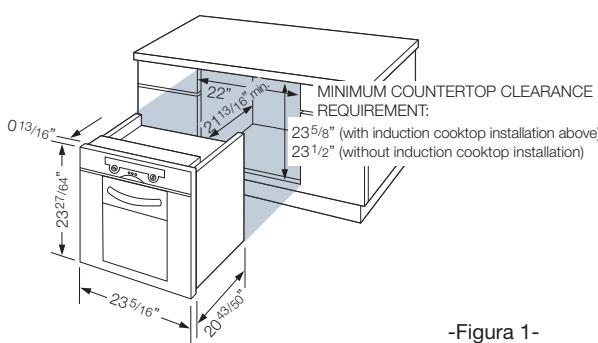

-Figura 1-

IMPORTANTE:

• Para instalar el horno deben tenerse en cuenta las medidas de la fig.1 o 2

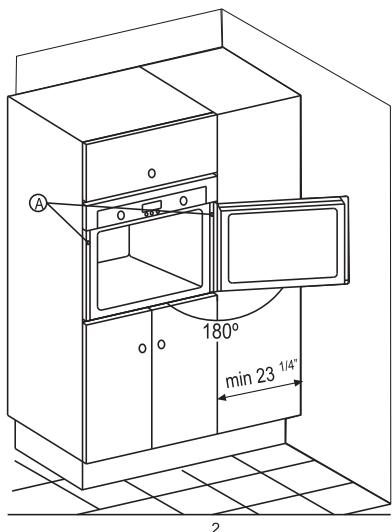

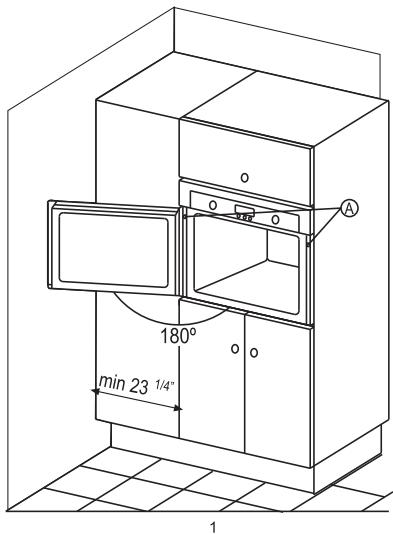

• Una vez introducido el horno en el hueco, amarrar con dos tornillos "A" s/ figura.
• No colgarse de la puerta cuando está abierta.

1. En la parte posterior del horno encontrará la manguera "A" a través de la cual se realiza la conexión eléctrica de la siguiente forma:

Color hilo Horno	Color hilo Vivienda
Negro	Negro (L1)
Blanco	Rojo (L2)
Verde/Amarillo	Blanco (Neutral) y Verde/Cobre (Tierra)

ATENCIÓN: Antes de realizar la conexión compruebe lo siguiente:

• que la tensión de la red corresponde a la indicada en la placa de características B, figura 2.
• que la red eléctrica a la que deben conectarse el horno tenga suficiente potencia en relación a la potencia máxima que absorbe el horno y que se indica en la placa de características.

ESPECIFICACIONES ELECTRICAS
Modelo	Voltios	Watios	Amperios
5HA-196 X 5HA-200 LX 5HA-200 RX	240	3.6 KW	15

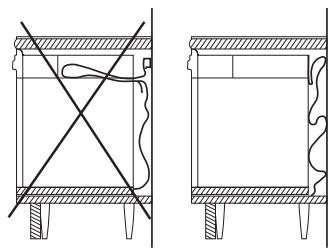

1. Una vez enchufado, introduzca el horno en el hueco, teniendo especial cuidado de no dañar el cable sobrante en la parte superior del horno.

1. Sujete el horno al mueble con los 2 tornillos que encontrará en la bolsa de accesorios del horno.

-Figura 2-

1. En caso de que el mando selector de funciones de cocinado no esté en la posición "0", sitúelo en "0" y póngalo en hora.

3. USO DEL HORNO Y CONSEJOS PRÁCTICOS

3.1 ANTES DEL PRIMER USO

Ajuste de Hora

En caso de que el programador de su nuevo horno incorpore reloj, le recomendamos que lo ponga en hora tras conectar el horno a la red eléctrica o tras un corte en el suministro eléctrico.

Limpieza Previa

Antes de utilizar su nuevo horno por primera vez, caliéntelo en vacío durante 30 minutos aproximadamente, con la puerta cerrada. Ajuste el mando selector de funciones de cocinado en la posición y ajuste una temperatura de 500°F. Asegúrese de haber despegado cualquier posible etiqueta o plástico protector.

Al principio puede desprender un olor particular. Asimismo, quizás constate una emanación de humo. Todo ello es normal. De esta forma eliminará del interior del horno posibles restos de grasa del proceso de fabricación. Una vez el horno se haya enfriado, límpielo siguiendo las instrucciones facilitadas en el apartado "4. Limpieza y Mantenimiento".

Antes de utilizar por primera vez los accesorios que incorpora su nuevo horno, límpielos con agua, un poco de jabón y una bayeta.

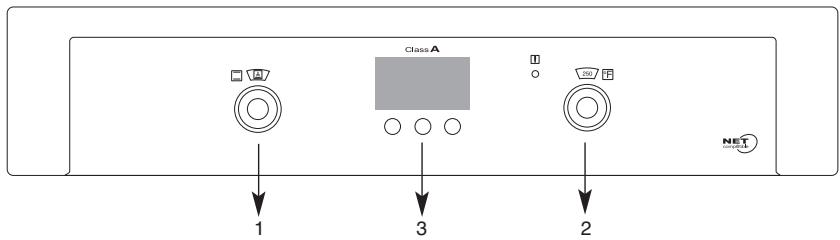

3.2 DESCRIPCIÓN GENERAL

1. Mando Selector de Funciones
2. Mando Selector de Temperatura
3. Programador

Mando Selector de Funciones de Cocinado

Su horno dispone de diferentes funciones de cocinado. A través del mando selector de funciones de cocinado usted podrá seleccionar en cada momento la referencia de cocinado más idónea para la preparación del alimento.

Su horno dispone de mandos ocultables. El mando selector de sistemas de cocinado podrá ser girado indistintamente hacia izquierda o derecha. Estos mandos se pueden ocultar y extraer en cualquier posición simplemente con la acción de pulsarlos.

A continuación lea únicamente la descripción de aquellas funciones cuyos símbolos coincidan con los de su mando selector de funciones:

Calor Tradicional: Con esta función, el calor llega desde la parte superior e inferior, calentando al estilo de siempre.

Grill Suave o Grill Suave con asador rotativo: Se conecta únicamente la parte central de la resistencia del grill, permitiendo asar ahorrando energía, platos de pequeño tamaño. Coloque los alimentos en la parte central de la parrilla. (Más asador rotativo según modelos).

Grill Fuerte: La acción del grill cubre toda la superficie de la bandeja permitiendo así gratinar grandes bandejas o diversos alimentos a la vez. Programa indicado para cocinar los mismos alimentos que con el grill suave pero abarcando toda la superficie de la bandeja. Muy apropiado para todo tipo de gratinados.

Grill Fuerte Ventilado: Programa especial que permite gratinar repartiendo el calor de forma uniforme con un ventilador. Ideal para realizar al grill asados de gran tamaño. De este modo los asados de carne adquieren un color dorado en toda su superficie.

Calor Tradicional Ventilado: El calor irradia desde la parte superior e inferior del horno y el ventilador reparte uniformemente la temperatura. Pueden cocinarse al mismo tiempo diferentes platos a varios niveles sin que se mezclen sabores ni olores.

Descongelación: Calienta todas las resistencias a una temperatura muy baja, de esta forma se consigue una uniforme y rápida descongelación de los alimentos. La función "Descongelación" se puede realizar con cualquier tipo de alimento congelado.

Turbo Plus: El horno es calentado por la resistencia circular situada en la parte posterior. El ventilador hace circular el aire caliente dentro del horno repartiendo el calor más uniformemente. Ideal para trabajar con diferentes bandejas en varias alturas.

Pizza: El fuerte calor intensivo que llega desde la zona inferior y el ventilador que reparte uniformemente la temperatura, hacen que las pizzas adquieran una base especialmente crujiente.

Celeris: Indicada para aquellos platos que requieren un precalentamiento del horno. Mediante esta función el horno alcanza la temperatura ajustada en el mínimo de tiempo posible. Una vez el horno ha alcanzado la temperatura ajustada, el piloto de termostato se apaga, indicando que el horno está listo para pasar a cualquier otra función de cocinado.

b Mando Selector de Temperatura

El piloto de termostato se apagará al alcanzar la temperatura ajustada y se encenderá y apagará a lo largo del cocinado para mantener la temperatura.

Para ponerlo en marcha, deben seguir los siguientes pasos:

1. Introduzca el alimento en el horno, en la bandeja y escalón recomendado en las tablas de cocción.
2. Seleccione una función de cocinado mediante el mando selector de funciones (ver tablas). Por ejemplo:
3. Ajuste una temperatura mediante el mando selector de temperatura o siguiendo las instrucciones facilitadas en el manual de funcionamiento del programador. (ver tablas). Por ejemplo: 400°F

1. Cuando finalice el cocinado, no olvide girar el mando selector de funciones a la posición ^ 已 y el mando selector de temperatura a la posición más baja.

3.4 ACCESORIOS

El horno posee 5 niveles distintos para colocar accesorios, estos niveles aparecerán grabados en la entrada de la cavidad.

Usted dispone de series de algunos de los accesorios descritos a continuación:

Bandeja de Repostería

Bandeja de aluminio ideal para repostería.

Bandeja Estándar

Para todo tipo de alimentos.

Bandeja Profunda

La nueva bandeja profunda está indicada para cocinar platos con gran cantidad de salsas o líquidos, ideal para preparar pasteles jugosos, alimentos congelados y grandes piezas de asado.

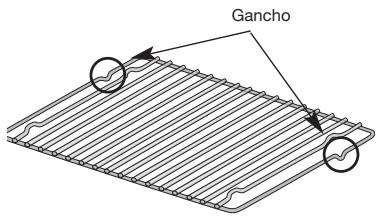

Parrilla con Topes de Seguridad Antivuelco

La nueva parrilla con tope de seguridad antivuelco se puede extraer de su alojamiento hasta aproximadamente tres cuartas partes de su recorrido sin que se vuelque.

De esta manera, podrá retirar con facilidad los alimentos del interior del horno. Además, le ofrece la posibilidad de usarla en cualquiera de los 5 niveles que posee el horno.

Esta parrilla puede utilizarse para soportar cualquier recipiente que contenga alimentos para asar o gratinar. Se utiliza también para realizar asados a la parrilla colocando los alimentos directamente sobre ella. En este caso, le recomendamos que coloque una bandeja debajo de la parrilla para que recoja los jugos que desprenda la carne. De esta forma su horno se mantendrá limpio.

La parrilla se ha de introducir en las rejillas laterales con los topes hacia abajo, tal y como indica la figura.

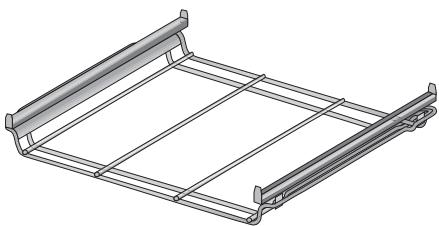

Bandeja extraíble, Accesibilidad Total

Con la prestación "Bandeja extraíble, Accesibilidad Total" la manipulación de los alimentos resulta más cómoda y sencilla gracias a un estudiado diseño que permite que las bandejas puedan deslizarse suavemente, facilitando al máximo su manipulación.

Las bandejas se pueden extraer completamente de su alojamiento, ofreciéndole una accesibilidad total.

Además se mantienen totalmente estables, para que usted trabaje y manipule con total seguridad, reduciendo así el riesgo de quemaduras. De esta forma, usted podrá retirar con mayor facilidad los alimentos del interior del horno.

Este nuevo sistema de extracción total puede colocarse en cualquiera de los 4 niveles inferiores del horno, lo que multiplicará aún más la posibilidad de cocinado.

Para introducir las bandejas en el interior del horno:

1. Introduzca la "Bandeja extraíble, Accesibilidad Total" en las rejillas laterales hasta que haga tope, para ello tendrá que levantarla levemente para salvar los topes. Tenga en cuenta que al fondo irán los pivotes redondos.
2. Seguidamente extraiga al máximo las guías telescópicas.
3. A continuación encaje cada una de las bandejas entre los 4 topes superiores de las guías telescópicas.

Si lo desea, también podrá introducir sobre el conjunto de "Bandeja extraíble" y bandeja, la parrilla con topes antivuelco pero con los topes hacia arriba.

1. Introduzca por completo el Conjunto en el interior del horno.

Para extraer las bandejas del interior del horno:

Una vez finalizada la cocción, deslice suavemente el conjunto hacia el exterior; una vez allí podrá realizar 2 operaciones según se describe:

a. Extraer únicamente la bandeja del interior del horno. b. Extraer todo el Conjunto del interior del horno. Para ello tendrá que levantar ligeramente la "Bandeja extraíble" para salvar los topes que evitan que se pueda caer.

Recuerde que el Conjunto de "Bandeja extraíble", bandeja y/o parrilla con topes de seguridad antivuelco se deberá colocar en cualquiera de los 4 niveles inferiores.

a Sugerencias y Consejos prácticos para el Horneado

PROBLEMA	POSIBLE CAUSA	SOLUCION
La reposteria no sube lo suficiente	•Selección de funciona errónea •El hora no se ha precalentado lo sufICIENTe	•Compruebe la funciona seleccionada con la temperatura de la tabla •Compruebe la recomendación de precalentimiento de la tabla
La reposteria o el asado quedan muy claros	•Temperatura muy baja	•Compruebe la Temperatura seleccionada con la temperatura de la tabla, si es NEEDario aumentela ligeramente.
La reposteria o el asado quedan muy oscuros	•Temperatura muy alta	•Compruebe la Temperatura seleccionada con la temperatura de la tabla, si es NEEDario redúzcala ligeramente
La reposteria o el asado quedan muy secs	•El tiempo deorneado es muy largo, por haber selectionado una temperatura muy baja	•Compruebe la Temperatura seleccionada con la temperatura de la tabla
La reposteria o el asado quedan muy húmedos	•Demasado liquido en la masa	•Compruebe la Temperatura seleccionada con la temperatura de la tabla, si es NEEDario aumentela ligeramente •Prepare la mesa con menos liquido

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALEN TAMIENTO	ACCESORIOS
CARNES Y AVES
Ternera 3 Ib		210°C 410°F	560-60 min	1	No
Lomo cerdo 3 Ib		220°C 425°F	560-60 min	2	No
Pollo asado 3 Ib		230°C 446°F	560-60 min	1	No
Cordero asado 2 Ib		220°C 428°F	40-50 min	2	No
Pernil cerdo 3 Ib		180°C 356°F	85-95 min	2	No
Costilla cerdo 3 Ib		220°C 428°F	30-40 min	2	No
Muslos pavo (2)		170°C 338°F	40-50 min	2	No
Pavo 9 Ibs		190°C 374°F	115-125 min	1	No
POSTRES
Flan		150°C 302°F	30-40 min	1	No
Bizcocho		180°C 356°F	25-35 min	1	Si
Peras al vino		240°C 464°F	50-60 min	2	No
Pastelitos		220°C 428°F	8-12 min	2	No

Tablas de Cocción

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALEN TAMIENTO	ACCESORIOS
ENTRANTES Y VERDURAS
Berenjenas rellenas		220°C 428°F	12-16 min	2	Si
Pimientos rojos asados 3 lb		210°C 410°F	30-40 min	2	No
Tomates rellenos (4)		220°C 428°F	15-19 min	2	No
Calabacines rellenos (2)		200°C 392°F	25-35 min	1	No
PESCADOS Y MARISCOS
Merluza asada 3 lb		230°C 446°F	7-9 min	2	Si
Langostinos al hora 2 lb		240°C 464°F	4 min	4	Si
Truchas 2 lb		250°C 482°F	9-11 min	3	Si
Ventresca de bonito		230°C 446°F	10-14 min	3	No
Pescados asados 2 lb		220°C 428°F	13-17 min	2	No
Salmón al hora (4)		250°C 482°F	8-10 min	3	Si
Bacalao al hora 3 lb		220°C 428°F	7-9 min	2	Si
VARIOS
Pizza		220°C 428°F	18-22 min	1	Si
Pan		220°C 428°F	18-22 min	2	No
Magdalenas		210°C 410°F	15-19 min	2	Si

Tablas de Cocción

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALEN TAMIENTO	ACCESORIOS
CARNES Y AVES
Ternera 3 Ib		190°C 374°F	50-60 min	1	No
Lomo cerdo 3 Ib		200°C 392°F	50-60 min	2	No
Pollo asado 3 Ib		210°C 410°F	50-60 min	1	No
Conejo asado 3 Ib		230°C 446°F	25-35 min	2	No
Cordero asado 2 Ib		200°C 392°F	40-55 min	2	No
Pernil cerdo 3 Ib		150°C 302°F	85-95 min	2	No
Costilla cerdo 3 Ib		200°C 392°F	30-40 min	2	No
Muslos pavo (2)		150°C 302°F	40-50 min	2	No
Pavo 9 Ib		170°C 338°F	115-125 min	1	No
POSTRES
Flan		150°C 302°F	30-40 min	1	No
Bizcocho		180°C 356°F	15-25 min	1	No
Peras al vino		220°C 428°F	50-60 min	2	No
Pastelitos		200°C 392°F	8-12 min	2	No
DESCONGELACION
Para todo tipo de alimentos		75°C 165°F		2	No

Tablas de Cocción

ALIMENTO	PROGRAMA	TEMPERATURA	TIEMPO	POSICION ALIMENTO	PRECALEN TAMIENTO	ACCESORIOS
ENTRANTES Y VERDURAS
Berenjenas rellenas		200°C 392°F	12-16 min	2	Si
Pimientos rojos asados 3 lb		190°C 374°F	30-40 min	2	No
Tomates rellenos (4)		200°C 392°F	15-19 min	2	No
Calabacines rellenos (2)		180°C 356°F	25-35 min	1	No
PESCADOS Y MARISCOS
Merluza asada 3 lb		210°C 410°F	7-9 min	2	Si
Langostinos al hora 2 lb		220°C 428°F	4 min	4	Si
Truchas 2 lb		240°C 464°F	9-11 min	3	Si
Ventresca de bonito		250°C 482°F	10-14 min	3	No
Pescados asados 2 lb		200°C 392°F	13-17 min	2	Si
Salmón al hora (4)		240°C 464°F	8-10 min	3	Si
Bacalao al hora 3 lb		210°C 410°F	7-9 min	2	Si
VARIOS
Pizza		200°C 392°F	18-22 min	2	No
Pan		200°C 392°F	18-22 min	2	No
Magdalenas		220°C 428°F	13-17 min	2	Si

4.1 CÓMO LIMPIAR...

4.1.1. El Exterior del Horno

Limpie el exterior del horno preferiblemente con agua tibia y un poco de lavavajillas. Se sugiere un aclarado abundante. Séquelo inmediatamente después de la limpieza con un paño suave.

Si las manchas son difíciles de eliminar le recomendamos que use productos específicos para acero inoxidable. Pruebe el producto en áreas poco visibles antes de aplicarlo a toda la superficie. Siga escrupulosamente las indicaciones del fabricante.

4.1.2. El Interior del Horno

Con objeto de asegurar durante largo tiempo la atractiva estética de su horno, debe limpiar el interior del mismo, preferentemente cada vez que lo use; de esta forma evitará la generación de humos y malos olores en cocinados posteriores.

El nuevo esmalte "Slide" garantiza una mínima adherencia de los alimentos a las superficies del interior del horno, por ello es un esmalte de fácil limpieza. Limpie el interior del horno cuando aún esté tibio utilizando agua caliente con un poco de jabón o una solución de agua y vinagre; tras la limpieza, seque las paredes interiores cuidadosamente con un paño suave.

Para una limpieza a fondo o si la suciedad es particularmente difícil de eliminar, le recomendamos el uso de limpiadores específicos para hornos, siguiendo las instrucciones del fabricante. Utilice los limpiadores específicos para hornos sólo con el horno frío.

ATENCIÓN: No limpie nunca la placa posterior ni los paneles laterales con productos de limpieza específicos para hornos.

Limpie las paredes laterales del interior del horno cuando aún esté templado, utilizando agua caliente con un poco de jabón; séquelas cuidadosamente con un paño suave.

Para una limpieza a fondo o si la suciedad es particularmente difícil de eliminar, se recomienda el uso de limpiadores específicos para hornos, siguiendo las instrucciones del fabricante. Utilice los limpiadores específicos para hornos sólo con el horno frío.

Para facilitar la limpieza del interior del horno:

• Se puede conectar la lámpara de iluminación. Para ello: Sitúe el mando selector de temperatura en la posición "0" y el mando selector de sistemas de cocinado en cualquier función, la luz ya está encendida.
• Si desea limpiar la tulipa de vidrio que protege la lámpara del horno: Desenrosque la tulipa de la lámpara y límpiela preferiblemente con lavavajillas.

Tras la limpieza, vuelva a colocar la tulipa en la lámpara siguiendo el procedimiento descrito.

• Es posible extraer la puerta del horno fácilmente. Siga escrupulosamente los pasos descritos a continuación:

Nota: Las puertas no se pueden extraer en los modelos de apertura lateral 5HA-200 LX y 5HA-200 RX.

Cómo extraer la puerta:

1. Abra totalmente la puerta.
2. Suba los pestillos de las bisagras por completo.

1. Cierre la puerta del horno suavemente hasta sentir un tope; una vez haya hecho tope, agarre la puerta con las 2 manos y siga cerrándola tirando de ella hacia arriba hasta extraer las bisagras de las ranuras. La puerta quedará suelta.

Cómo montar la puerta tras la limpieza:

1. Introduzca a fondo las bisagras en las ranuras hasta que queden enganchadas, tal y como indican las figuras.

1. Abra totalmente la puerta y baje los pestillos por completo hasta su posición original. La puerta está correctamente montada.

• Es posible abatir el grill del techo del horno. ATENCIÓN: el horno debe estar frío.

Cómo abatir el grill:

1. Levante la varilla del grill.

1. Presiónela hacia el fondo del horno.

Cómo volver a insertar el grill tras la limpieza:

1. Presione la varilla del grill hacia el fondo del horno y vuelva a enganchar el grill en su soporte.

4.1.3. Los Accesorios

Ponga los accesorios a remojo inmediatamente después de su uso, utilizando para ello un detergente de uso corriente. De este modo, los restos de alimentos adheridos pueden eliminarse fácilmente con una esponja o un cepillo suave.

4.1.4. Las Rejillas Laterales

Las rejillas se pueden retirar para su limpieza. Para ello siga los pasos descritos a continuación:

Cómo extraer las rejillas:

1. Presione la varilla superior de la rejilla hacia abajo hasta desengancharla del soporte del panel lateral.
2. Gire la rejilla y tire de ella hacia fuera para extraerla.

Limpie las rejillas en el lavavajillas. Para eliminar la suciedad más resistente, puede usar esponjas de limpieza más bastas o cepillos.

Cómo insertar las rejillas tras su limpieza:

Vuelva a insertar las rejillas en las paredes laterales siguiendo los pasos anteriores pero de forma inversa.

4.2 CÓMO CAMBIAR LA LÁMPARA DE ILUMINACIÓN DEL INTERIOR DEL HORNO

Usted también puede cambiar la bombilla de la lámpara de iluminación del interior del horno en caso de que esta no funcione. Podrá adquirir estas bombillas de repuesto resistentes a la temperatura hasta 600 °F y de 25 W en el Servicio de Asistencia Técnica Oficial o en un comercio especializado en electricidad. Para cambiar la bombilla proceda de la siguiente forma:

1. Desconecte el horno de la red eléctrica. Si es necesario, espere a que el horno se enfríe.
2. Desenrosque la tulipa de la lámpara girando hacia la izquierda.
3. Sustituya la bombilla por una del mismo tipo.
4. Vuelva a colocar la tulipa de vidrio en la lámpara siguiendo el procedimiento descrito.
5. Vuelva a conectar el horno a la red eléctrica.

5. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería, por lo que no requieren la intervención del Servicio de Asistencia Técnica.

Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o fallo que usted ha constatado se encuentra recogida en la siguiente tabla.

USTED ADVIERTE QUE...	POSIBLES CAUSAS	QUÉ HACER
El Horno NO funciona. Los@simbolos luminosos estánapagados.	·Falta alimentación electrónica. ·El horno no está conectado.	·Verifique el estado de la instalación electrónica. ·Conecte el horno.
El horno NO funciona.	·El mando del programador está en posición “0” o	·Ponga el mando enposición manual oajuste el tiempo deseado dcoc>*</br>
El horno emite una sériede señas acústicas.	·Varias.	·Lea detenidamenteelmanual de uso delprogramador.
El horno NO funciona.Simbolo parpadeando.	·Han transcurrido varías horas con el horno enfunciaciónnto, sinpulsar ningún botón delprogramador.Corte en el suministroeléctrico, con el mandoselector de functions fuera delposición“0”.·Horno instalado con elmando selector de functionesfuera de la posición“0”.	·Lieve el mando selector defunciones de cocinado a laposición“0”.·Lieve el mando selector defunciones de cocinado a laposición“0”y ajuste la hora.
El horno NO funciona.Simbolo parpadeando.	Horno recién instalado, o corte en el suministroeléctrico, con el mandoselector de functiones en laposición“0”.	Ponga el reloj en hora ypodrá poner el horno en marcha.
El horno NO funciona.Simbolo parpadeando.	Ha conclusido el tiempoprogramado de cocinado.	Lieve los mandoselectoresde functions de cocinado yde temperatura a“0”.
El horno NO funciona.Simbolo iluminado.	Horno bloqueado con mandoselector de functionedes cocinado en posición“0”.	Desbloqueee el programador,según indicale apartado“Bloqueo de seguidad paraNiños” del manual de uso delprogramador.
El horno Sí funciona, pero@simboloparpadeando.	Ha transcurrido el tiempo asignado al avisador del horno.	Pulse cualquierbotón.
La lámpara del horno NOfunciona.	·La lámpara está fuera deservicio. ·El horno no está connectadoo el diferencial de suinstalación está fuera deservicio.	·Cambie la bombilla. ·Conecte el horno overifique el diferencial.
Sale humano durante lacocación.	·Temperatura del hornodemasiado elevada.Horno grayscale.	·Reduzca la temperaturadel horno.Limpie el horno.
El horno hace ruidodespués de finalizar lacocación.	El ventilador del hornofunciona (incluso con el hornoapagado), para reducir latemperatura del entorno.	Es absolutamente normal.
El vidrio inferior de lapuerta del horno estáempañado y gotea.	Algún accesorio (rejilla,bandeja) en contacto con elvidrio.	Introduzca el accesoriomás al interior evitando elcontacto con el vidrio.

6. CONSEJOS PARA AHORRAR ENERGÍA

• Precaliente el horno solo en caso de que se indique en la receta o en la tabla de cocción del plato a cocinar.
• Utilice preferentemente moldes de repostería de color oscuro, preferiblemente esmaltados de negro, dado que estos materiales absorben particularmente bien el calor.
• En caso de querer preparar varios pasteles, se aconseja hacerlo de forma sucesiva. Al estar el horno caliente, se reducen los tiempos de horneado del segundo pastel. También se pueden preparar simultáneamente dos pasteles en moldes rectangulares, colocándolos uno junto al otro.
• En caso de largos periodos de horneado, puede desconectar el horno 5 o 10 minutos antes de transcurrir el tiempo de horneado previsto, aprovechando de este modo el calor residual para terminar de preparar el alimento.
• Si su horno dispone de la función de cocinado "Grill suave", utilícela para preparar alimentos al grill en pequeñas cantidades, colocando para ello los alimentos en la parte central de la bandeja o parrilla.

7. PROGRAMADOR DIGITAL DE MARCHA-PARO

1. Botón selector de sistemas del programador
2. Botón "+" Botones de ajuste del tiempo 3. Botón "-"
3. Símbolo indicador de desconexión automática
4. Símbolo indicador de la duración del cocinado
5. Símbolo indicador de la hora de finalización del cocinado
6. Símbolo indicador del avisador
7. Símbolo indicador de ajuste de hora
8. La bikini
9. Símbolo indicador de hora NET Comp@tible*
10. Símbolo indicador de bloqueo de seguridad para niños

Nota: El reloj funciona en hora militar, es decir, 24 horas

Al conectar el horno a la red eléctrica o tras un corte en el suministro eléctrico, parpadeará el símbolo 日 , siempre que el mando selector de sistemas de cocinado esté en posición "0"; Si no es así, llévelo a "0" y siga el procedimiento descrito para ajustar la hora.

Para ajustar la hora:

1. Pulse el botón y comenzará a parpadear el símbolo .

1. Ajuste la hora pulsando los botones + y/o

Ejemplo: Hora actual 12:30.

Nota: El reloj funciona en hora militar, es decir, 24 horas

Después de unos segundos el símbolo se apagará y la pantalla mostrará la hora ajustada. El aparato está listo para usar.

a Duración del Cocinado

Mediante esta función, el horno se desconecta automáticamente al finalizar el tiempo de cocción previamente programado.

Para ajustar la duración del cocinado:

1. Seleccione una función de cocinado y ajuste una temperatura.
2. Pulse el botón y comenzará a parpadear el símbolo | |

1. Ajuste el tiempo deseado pulsando los botones y/o (máximo 10 horas).

Ejemplo: Deseo programar una duración de cocinado de 45 minutos.

Después de unos segundos la función se activará, el horno empezará a funcionar, el símbolo quedará iluminado de forma fija y la pantalla mostrará los minutos que restan para que finalice el cocinado.

En caso de querer visualizar la hora pulse repetidas veces el botón hasta que parpadee el símbolo, la pantalla mostrará la hora actual durante unos segundos y una vez finalizado ese tiempo volverá a mostrar los minutos que restan para que finalice el cocinado.

Al concluir el tiempo programado el horno se desconectará automáticamente y comenzará a emitir una serie de señales acústicas durante 60 segundos, mientras parpadea el símbolo. Una vez finalizado ese tiempo el horno dejará de sonar pero el símbolo continúa parpadeando. Para que deje de parpadear pulse cualquier botón.

Si desea silenciar la señal acústica antes de los 60 segundos pulse cualquier botón. ATENCIÓN: al realizar esta operación, el horno pasará de forma automática a funcionamiento manual y continuará bajo control automático. Por lo tanto, si desea finalizar el cocinado no olvide dejar los mandos selector de funciones y selector de temperatura a la posición "0".

Para modificar la duración de cocinado:

Pulse el botón y comenzará a parpadear el símbolo. Modifique la duración del cocinado pulsando los botones y/o.

Para anular la duración de cocinado:

1. Pulse el botón y comenzará a parpadear el símbolo.
2. Pulse el botón hasta que el tiempo indicado en la pantalla sea “0:00”. Después de unos segundos el símbolo se apagará y la pantalla volverá a estar la hora actual. La función “Duración del cocinado” habrá sido anulada.

b Finalización del Cocinado

Mediante esta función, usted puede programar su horno para que se desconecte automáticamente a una hora determinada. La referencia "Finalización del cocinado" se utiliza simultáneamente con la referencia "Duración del cocinado" para que el horno se conecte y desconecte automáticamente tras haber estado funcionando el tiempo deseado.

Para ajustar la hora de finalización del cocinado:

1. Seleccione una función de cocinado y ajuste una temperatura.
2. Previamente ajustada la duración del cocinado, pulse el botón y el símbolo comenzará a parpadear.

Ejemplo: Hora actual 12:30, duración de cocinado previamente ajustada 45 horas.

1. Ajuste la hora a la que desea que finalice el cocinado pulsando los botones y/o

Ejemplo: Deseo que el cocinado esté listo para las 14:30. Después de unos segundos la función se activará, el horno comenzará a funcionar de acuerdo

con los ajustes realizados.

Nota: El reloj funciona en hora militar, es decir, 24 horas.

Una vez el horno haya comenzado a funcionar, la pantalla mostrará el tiempo que resta para que finalice el cocinado. Si desea visualizar la hora, pulse repetidas veces el botón hasta que parpadee el símbolo; la pantalla mostrará la hora actual durante unos segundos y, una vez finalizado ese tiempo, volverá a mostrar los minutos que restan para que finalice el cocinado.

Al concluir el tiempo programado, el horno se desconectará automáticamente y se oirá una señal acústica cuando el símbolo comience a parpadear. Para silenciarlo, pulse cualquier botón; ATENCIÓN: al realizar esta operación, el horno pasará de forma automática a funcionamiento manual y continuará bajo su control. Por lo tanto, si va a finalizar el cocinado, no olvide girar los mandos selector de funciones y selector de temperaturas a la posición "0".

Para modificar la hora de finalización del cocinado:

Pulse el botón hasta que comience a parpadear el símbolo. La pantalla mostrará la hora a la que debe finalizar el cocinado; modifíquela pulsando los botones y/o.

Para anular la hora de finalización del cocinado:

1. Pulse el botón hasta que comience a parpadear el símbolo. La pantalla mostrará la hora en la que debe finalizar el cocinado.
2. Pulse el botón hasta que la hora indicada en la pantalla no disminuya más; esta será la hora actual más el tiempo de duración ajustado con anterioridad. La función finalización de cocinado habrá sido anulada, pero el horno comenzará a funcionar de acuerdo con los ajustes de la duración de cocinado.

C Avisador

El avisador que incorpora el horno permite realizar una cuenta atrás. Funciona tanto con el horno encendido como apagado, ya que no tiene ninguna influencia sobre la desconexión del aparato. De esta forma usted lo puede utilizar tanto para las operaciones del horno como para cualquier otro asunto.

Para ajustar el avisador:

1. Pulse repetidas veces el botón hasta que parpadee el símbolo.

1. Ajuste el tiempo deseado pulsando los botones + y/o

Ejemplo: Deseo que me avise dentro de 45 horas. Después de unos segundos la función se activará, el símbolo quedará iluminado de forma fija y la pantalla pasará a su situación anterior.

Transcurrido el periodo de tiempo ajustado, el horno emitirá una serie de señales acústicas durante 60 segundos, mientras el símbolo parpadea. Una vez finalizado este tiempo el horno dejará de sonar pero el símbolo continuará parpadeando. Para que deje de parpadear pulse cualquier botón.

Si desea silenciar la señal acústica antes de los 60 segundos pulse cualquier botón. ATENCIÓN: En caso de que el horno estuviese en funcionamiento, recuerde que el avisador no corta el funcionamiento del horno. Por lo tanto, si desea finalizar el cocinado no olvide llevar los mandos selector de funciones y selector de temperaturas a la posición "0".

Para modificar el tiempo seleccionado en el avisador, siga el procedimiento descrito para ajustar el avisador.

Para anular el avisador:

1. Pulse repetidas veces el botón hasta que parpadee el símbolo.
2. Pulse el botón hasta que el tiempo indicado en la pantalla sea "0:00". Después de unos segundos el símbolo se apagará y la pantalla pasará a su situación anterior. La función del avisador habrá sido anulada.

Anulación de las Funciones de Tiempo

Si desea anular todas las funciones de tiempo previamente activadas, mantenga pulsado durante unos segundos el botón. Los símbolos correspondientes a dichas funciones se apagarán indicando que han sido desactivadas.

En caso de que el horno estuviera en funcionamiento, después de anular dichas funciones continuará funcionando de forma manual; si desea apagarlo lleve el mando selector de funciones de cocinado a la posición "0".

ATENCIÓN: Apagar el horno llevando el mando selector de funciones de cocinado a la posición "0" conlleva la anulación de todas las funciones de tiempo excepto la función "Avisador" ya que esta funciona tanto con el horno encendido como apagado.

7.3 FUNCIONES DE SEGURIDAD

Bloqueo de Seguridad para niños

Usted podrá bloquear el programador de hora para que no pueda ser manipulado por niños.

Para activar el Bloqueo del programador:

Mantenga pulsados simultáneamente los botones y durante unos segundos hasta que el símbolo quede iluminado de forma fija. El programador

de hora habrá sido bloqueado.

Si en el momento de bloquear el programador el mando selector de unidades de cocinado está en posición "0", tras el Bloqueo el horno no se podrá poner en marcha. Si por el contrario el horno está en funcionamiento, podrá modificar la referencia de cocinado seleccionada y ajustar la temperatura, pero no podrá realizar ninguna actuación sobre el programador.

Para desbloquear el programador:

Mantenga pulsados simultáneamente los botones y durante unos segundos hasta que el símbolo se apague. Todas las unidades del programador estarán habilitadas.

7.4 SEÑALES ACÚSTICAS EMITIDAS POR EL PROGRAMADOR

Usted tiene la posibilidad de desactivar las señales acústicas de error, selección y aceptación emitidas por el programador. Para ello proceda del siguiente modo:

Para desactivar las señales acústicas:

Pulse el botón y manteniéndolo pulsado, pulse el botón durante unos segundos. Dichas señales habrán sido desactivadas.

Para activar las señales acústicas:

Pulse el botón y manteniéndolo pulsado, pulse el botón durante unos segundos. Las señales habrán sido nuevamente activadas.

GARANTÍA DEL PRODUCTO

GARANTÍA LIMITADA DE UN AÑO

El fabricante se reserva el derecho de modificar los productos descritos en este manual.
