CU-E9PFE - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado de pared
Capacidad de refrigeración	2,5 kW
Capacidad de calefacción	3,2 kW
Clase energética	A++/A+
Alimentación eléctrica	Monofásico 220-240 V
Dimensiones unidad interior	800 x 290 x 200 mm
Dimensiones unidad exterior	800 x 600 x 300 mm
Peso unidad interior	8 kg
Peso unidad exterior	30 kg
Nivel sonoro (unidad interior)	19 dB(A) a 1 m
Nivel sonoro (unidad exterior)	48 dB(A)
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación
Mantenimiento y limpieza	Filtros lavables, limpieza regular recomendada
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa
Garantía	2 años en las piezas
Información adicional	Compatible con sistemas de control remoto

Preguntas frecuentes - CU-E9PFE PANASONIC

¿Cómo ajustar la temperatura del aire acondicionado PANASONIC CU-E9PFE?

Para ajustar la temperatura, utiliza el control remoto proporcionado. Presiona el botón 'Temperatura' para aumentar o disminuir la temperatura deseada.

¿Qué hacer si el aire acondicionado no se enciende?

Verifica que el aparato esté correctamente enchufado y que el tomacorriente funcione. Asegúrate también de que el interruptor automático no esté disparado.

¿Cómo limpiar el filtro del aire acondicionado?

Retira el panel frontal del aparato, quita el filtro y límpialo con agua tibia. Asegúrate de que esté completamente seco antes de volver a colocarlo.

¿Por qué mi aire acondicionado hace ruido?

Los ruidos pueden ser causados por objetos que bloquean el ventilador o un filtro sucio. Verifica el interior del aparato y limpia el filtro si es necesario.

¿Cómo cambiar al modo calefacción?

Utiliza el control remoto para seleccionar el modo 'Calefacción'. Asegúrate de que la temperatura de ajuste sea superior a la temperatura ambiente.

El aire acondicionado no enfría correctamente, ¿qué hacer?

Verifica que los filtros estén limpios y que la unidad exterior no esté obstruida. Si el problema persiste, puede ser necesario llamar a un profesional.

¿Cómo ajustar la velocidad del ventilador?

Utiliza el control remoto para seleccionar la velocidad del ventilador. Las opciones incluyen 'Bajo', 'Medio' y 'Alto'.

¿Cuál es el nivel de ruido del aparato?

El nivel de ruido del aire acondicionado PANASONIC CU-E9PFE es de aproximadamente 19 dB en modo silencioso.

¿Cómo reiniciar el aire acondicionado?

Para reiniciar el aparato, desconéctalo de la toma de corriente durante aproximadamente 5 minutos, luego vuelve a enchufarlo.

¿Cuál es el consumo energético del aparato?

El aparato tiene una clase energética de A++, lo que significa que está diseñado para ser eficiente en el consumo de energía.

MANUAL DE USUARIO CU-E9PFE PANASONIC

Instrucciones de funciona 50-57
Climatizador de aire

Muchasgracias por elegiruna unidad de aireacondicionado Panasonic.

Incluye instrucciones de instalación.

Antes de utiliser la�性, sirvase leer atentamente estas instrucciones de funciona y conservas como futuro elemento de consulta.

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y poder no coincidir exactamente con las del aparato suministrado. Están susjetas a Cambios sin previo avis con el fin de mejorar el producto.

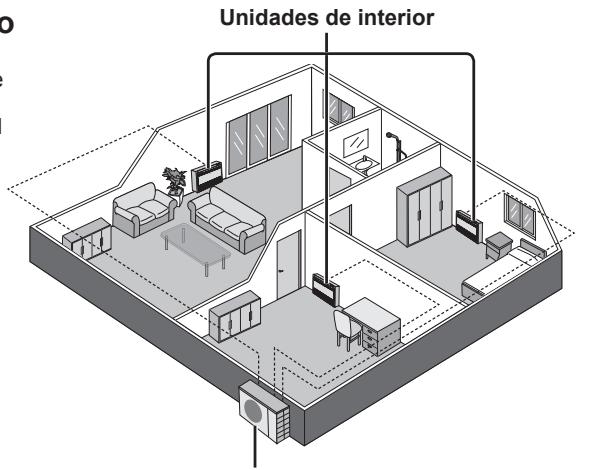

Sistema de aire acondicionado multiple

Los sistemas de aire acondicionado multiple ahorro espacio permitiendole conectar varias unidades interiores a una solaunidad exterior.

• Para Obtener información sobre todas las caractéctrica del producto, consulte el catálogo.

• Es possible manejar las unidades interiores individualmente o simultaneamente. La prioridad de funciona bajo se concede a la unidad que se conectó primero.
• Durante el funciona, los modelos CALOR y FRIO no se pueda activar al mismo tiempo para varias unidades de interior.

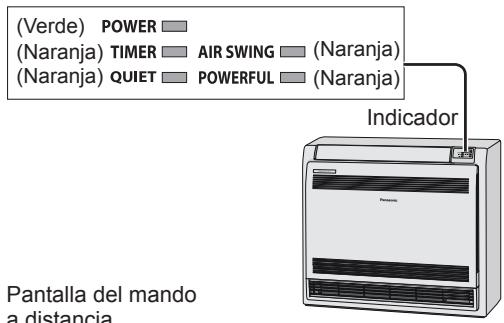

• El indicator de encendido parpadea para indicar que launidad interior está preparada para un modo de funciona bajo.

Unidad exterior

Condiciones de funciona

Utilice este aparato de aire acondicionado dentro del singular intervalo de temperatas.

DBT: Temperatura en seco / WBT: Temperatura en humedo

Unidad dividida exterior simple
°C (temperatura )

CU-E9PFE, CU-E12PFE, CU-E18PFE		Interior		Exterior
		DBT	WBT	DBT	WBT
FRÍO	Máx.	32	23	43	26
	Mín.	16	11	16	11
CALOR	Máx.	30	-	24	18
	Mín.	16	-	-15	-6

Unidad dividida exteriormente
°C (temperatura )

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE		Interior		Exterior
		DBT	WBT	DBT	WBT
FRÍO	Máx.	32	23	46	26
	Min.	16	11	-10	-
CALOR	Máx.	30	-	24	18
	Min.	16	-	-15	-16

Guía=rápida

Colocacion las pilas

① Retire la tapa trasera del mando a distancia
② Inserte pilas AAA o R03 (puede ser uso ~ 1 ano)
③ Cierrelatapa

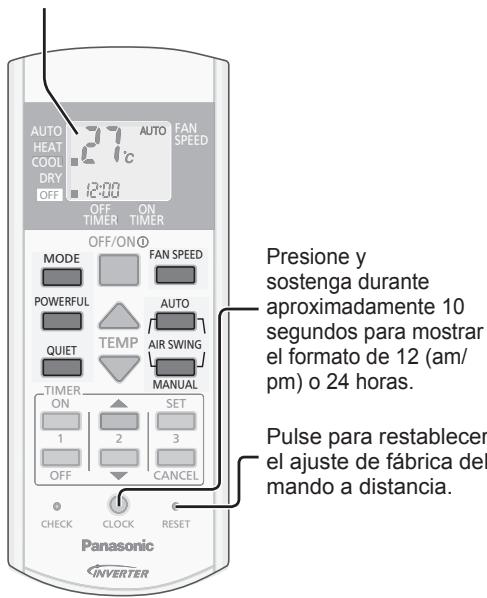

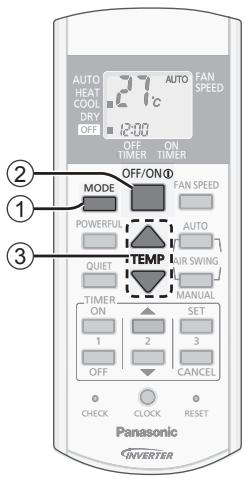

Configuración del reloj

① Presione CLOCK
② Ajuste la hora
③ Confirmar

② Inicia/detenga el funciona como un operador.

Recuerde que la indicacion OFF es la?sigue:

Para activar:

Para desactivar:

③ Seleccione la temperature deseada

Gama de seleccion: 16^ 30^

• El funcionaamente de la unidad bajo de la temperatura recomendada podía ahorrar energia.

CALOR: 20^ 24^ .

FRIO : 26^ 28^

SECO: 1^ 2^ ),

• Utilice el mando a distancia a un maximum de 8 metros desde el receptor del mando a distancia de la energia inferior.

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y poder no coincidir exactamente con las del aparato suministrado. Están susjetas a Cambios sin previo aviso con el fin de melhorar el producto.

Contedio

Precauciones de

seguridad 52-53

Formadeuso 54-55

Instrucciones de lavado. 56

Localizacion de averias. 57

Información. 76

Accesorios

Mando a distancia
- 2 x pilas AAA o R03
- Soporte del control remoto
- 2 x tornillos para el soporte del mando a distancia

Para evaporar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo suiviente:

El uso Incorrecto por no seguir las instrucciones可能导致 daños o averías; su gravedad se clasifica con lasindicacionessiguales:

ADVERTENCIA

Estaadicación advierte del posible peligro de muerte o de daños graves.

PRECAUCION

Estaadicaciónadvierte delosposiblesdañoso desperfectosmateriales.

Las instrucciones que deben seguirse estar clasificadas mediante los siguientes símbolos:

Unidad interior y unidad exterior

Este aparato no debe ser utilisé por personas (incluyendo niños) con incapacidades mentales, sensoriales o fisicas, o falta de experiencia y conocimiento, a menos que hayan recibo formacion o supervision en relacion al uso del aparato por una persona responsable por su seguridad. Los niños deben estar supervisados para asegurar que no jugan con el aparato.

Por favor, consulte a un distribuidor autorizzato o especialista para limpar las partes internas, reparar, instalar, eliminar y reinstalar launidad. Una incorrecta Manipulacion e instalacion可以使caesar fugas, descargas electricas o incendios.

Confirme con el servicios专业技术o autorizzato o el especialista el uso del tipo de refrigerante especified. Utilizar un tipo de refrigerante diferente al tipo spécifique puede provocar daños en el producto, Explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, podería provocar accidentes de incendios.

No introduzca los dedos u或者其他 objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrieran provocarle lesiones.

No toque la unidad exterior durante un relampago, ya que podra Causear una descarga electrica.

Para registrar el excesivo enfiambre no se exponga directamente al aire frio durante un prolongado periodo.

No se siente o apoye sobre la unidad, se podra caer accidentalmente.

Mando a distancia

No permita que bebés y niños微量元素 jueguen con el mando a distancia para evaporar que ingieran accidentally las pilas.

Fuente de energia

No comaça la misma salute electrica conothers equipos para evaporar el calentamento e incendios.

Para evaporar el sobrecalentamento, incendio o descarga electrica:

• No comaça la mesma toma de corriente conOthersequipos.
• No lo manipule con las manos mojadas.
• No doble excessivamente el cable de alimentacion.

Para evaporar riesgos, si el cable de alimentación está dfaldo y es besoinario cambiarlo,defer ha hacer el fabricante, unrepresentante del serviceo专业技术 o una persona cautificada.

Se recomienda altoamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evaporar descargas electricas o incendios.

Deje de utiliser el producto cuando haya特殊情况 anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentacion.

(Riesgo de homo/fuego/descarga electrica)
Ejiempos de anormalidad

• EI ELCB se desconecta freeenthmente.
• Se percibe olor a humo.
• Se observa ruido anormal o vibracion en la unidad.
• Filtraciones de agua desdela unidad interior.
• El cable de alimentación o el enchufe está excessivelyamente caliente.
• No se pueda controlar la velocidad del ventilador.
• Launidad se para inmediamente inclujo estando en funciona.
• El ventilador no se para inclujo haberido cesado la operation.

Contacte inmediamente con su proveedor local para su mantenimiento/reparacion.

Este equipo deben conectarse a tierra para evaporar descargas electricas o incendios.

Evite descargas electricas desconectando la alimentacion electrica:

• Antes de limpiarlo or repararlo,
• Cuando no vaya a utiliserla durante un largo periodo, o
• Durante tormentas electricas especially violentas.

PRECAUCION

Unidad interior y unidad exterior

No lave lainstitution interior con agua, benceno, disolvente o limpiador en polvo para evaporar daños o corrosión en lainstitution.

No utilise la unidad a fines de conservación de: equipos de precision, alimentos, animales, plantas, obras de arte u或者其他 objetivos. Podrá causar un deterioro en su calidad, etc.

No utilise ningún equipo combustible delante de la salute de aire pare evaporar que se propague un incendio.

Para prevenir lesiones, etc no exponga directamente al flujo del aire plantas o animales de compañero.

No tocar las partes de aluminio angulosas, poder causar daños.

No encienda launidad cuando encere el sueño. Después de encerar, airee la habitación correctamente antes de usar laidad.

Para evitar daños a la unidad no la instale en zonas grasas y con humano.

Para evaporar lesiones no desmonte launidad para su limpieza.

Para evitar lesiones durante la limpieza de la unidad située sobre una superficie estable.

No coloque un jarrón o un recipiente que contenga liquido sobre launities. El agua podía entrada en el interior de launities y degradar el aislamento causando una descarga electrica.

NoAbrir la ventana o la puerta por un periodo de tiempo prolongado durante la modalidad de FRIO/SECO.

Evite las fugas de agua asegurándose de que la tuberia de drenaje está:

• Correctamente conectada,
• Libre de colmos de agua y recipientes, o
• No sumergida en el agua

Airear la habitacion regularmente despues de su uso durante un prolongado periodo o tras elempleo deequalquierequipo combustible.

Después de un长大o periodo de uso, aseguirese de que la ranura de instalacion no se encontrar deteriorada, para evitar que la unidad se caiga.

Mando a distancia

No utilise pilas recargables (Ni-Cd). Podría dañar el control remoto.

Para evaporar mal funciona o deterioro del control remoto:

• Extraiga las pilas si no va a utilizar launities durante un periodo prolongado de tempo.
• Las baterías cuales deben ser del mismo tipo y se insertan siguiendo lasindicaciones de la polaridad segnaladas.

Selecciónar modo de operación

AUTOMÁTICO - Para su comodidad

• Durante la selección del modo de funciona el indicator de POWER parpadea.
  Simple Launidad selección el modo de configuración cada 10 minutos de acuerdo con la configuración de temperatura y la temperatura ambiente.
  Mulliple Launidad selección el modo de configuración de temperatura, la temperatura exterior o la temperatura ambiente.

CALOR - Para disfrutar de aire caliente

• Launidad para calentarse requiere de un instante.
  Durante esta operation el indicator de la alimentación parpadae.

FRI0 - Para disfurtar de aire frio

• Use cortinas para proteger el espacio de la luz solar y del calor exterior y reducir asi el consumo electrico durante el modo de FRIO.

SECO - Para deshumidificar el ambiente

• Launidad funciona en la velocidad de ventilador bajo para proportionscar una agradable refrigeracion.

Para alcancar temperatura rápidaente

Simple • Este funciona se detiene automatistically antes de 20关键时刻.
Múiple PresioneNuevo el botón o apague la unidad para detener esta operación.

-Esta operation reduce el ruido de corriente de aire.

Ajustar el flujo de aire en horizontal

Tanto la rejilla de direccion de corriente de aire horizontal superior como inferior son manualmente ajustables.

Nota

• Se pueda activar en todos los modos y se pueda cancelar pulsando de nuevo el botón respectivo.
• No se pueda selectionar alismo tiempo.

Botón de ENCENDIDO/APAGADO automatístico (Auto OFF/ON)

Utilizzato cuando el mando a distancia está extraviado o funciona mal.

1. Para usar en modo AUTOMÁTICO, pulse el botón una vez.
2. Pulse el botón y manténgalo pulsado hasta que oiga 1 pitido. À continuación, suelte el botón para usar el modo FRIO forzado.
3. Repita el caso 2. Pulse el botón y manténgalo pulsado hasta que oiga 2 pitidos. À continuación, suette el botón para usar en el modo FRIO normal.
4. Repita el caso 3. Pulse el botón y manténgalo pulsado hasta que oiga 3 pitidos. A continuación, suelte el botón para usar en el modo CALOR forzado.
   Vuela a pulsar el botón para apagarlo.

FAN SPEED

Para seleccionar la velocidad del ventilador

(Pantalla del mando a distancia)

• Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operation.

Para regular la direccion de la corriente de aire

• Mantiene la habitacion ventilada.

AIR SWING - AUTOMÁTICO

AIR SWING 八

• En modo de calefaction, el aire circularía hacía arriba durante un tiempo, y luego empieza a circular horizontalmente.
• El flujo de aire vertical oscila automáticamente hacía arriba y abajo.

AIR SWING - MANUAL

• La direccion del aire pueda ajustarse mediante el mando a distancia en función de las necessities del usuario.
• No ajuste la persiana vertical de direccion del flujo de airemanualmente.

AIR SWING

Interruptor de selección de calidad de aire

Para ajustar el temporizador

Conectar o desconectar la unidad a una hora predeterminada.

① Ajuste el temporizador de activacion (ON) o de desactivacion (OFF)

Ejempo: Apagar a las 22:00

② Ajuste la hora

③ Confirmar

• Para cancelar el temporizador de activacion (ON) o el de desactivacion (OFF), pulse ON o OFF y, afterwards, pulse CANCEL
• Si el temporizador es cancelado manualmente o por una caía en el suministro electrico, pueda restuarar el ajuste anterior presionando SET.
• Cuando el temporizador es ajustado en ON, launidad可以选择 comenzar (hasta 30 horas) antes de la hora real programada para alcanczar la temperatura deseada a tiempo.
• La funciona de temporizarador está basada en la hora programada en el mando a distancia y se repite diariamente. Para configurar el reloj, consulte la Guía rápida.

Para seleccionar el patron de flujo de aire preferido.

Selección	Patrón	Descripción
		Este ajuste hacer que salga airesoleo de la calidad superior.
	Este ajuste decide automatistically el patrón de flujo de aire según el modo y conditiones (Por defecto y recommendado).
		Para el modo de calor, durante el comienzo o descarga de temperatura baja / Para el modo frió, cuando la temperatura de ajuste es alcanzada, el aire saldrásoleo de la calidad de aire superior.
		El aire salráde lasidas de aire superior e inferior para refrigeración de alta velocidad durante el mode FRÍO, y para llenar la habitación de aire caliente durante el modo de CALOR.

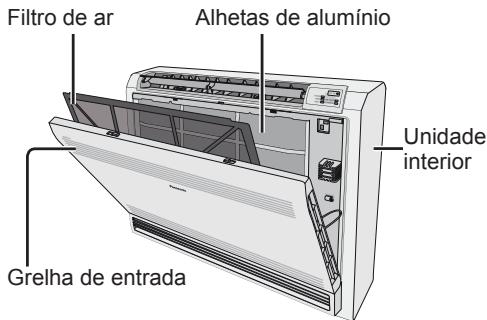

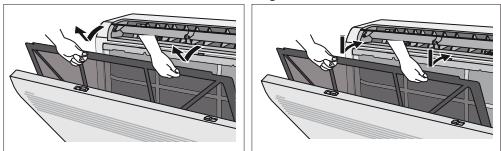

Para garantizar un desempo optimo de launidad,la limpieza se debe realizar en intervalos regulares. Launidad suscia peut causar un mal funciona y pueda recuperar un dato de error "H99". Consule al distribuidor autorizzato.

-Opaque launidad antes de limpiarla.
- No toque la las partes angulosas de aluminioSEO.
puede causar heridas.
- No utilise benceno, disolvente o limpiador en polvo.
- Utilice solo jabones (≈ pH7) o detergentes dométricos neutros.
- No utilise agua con una temperatura superior a 40^ .

Unidad interior

Limpie la unidad suavamente con un paño suave y seco.

Rejilla de entrada

• Lave/enjuague los filtros con agua, con cuidado para evitar dañar la superficie del myself.
• Secar minuciosamente los filtros a la sombra, lejos del fuego o la luz solar directa.
• Reemplace los filtros dañados.

Retirar el filtro de aire Fijar el filtro de aire

Para inspeccion estacional despues de un长大o periodo en desuso

• Verifique las pilas del mando a distancia.
• Compruebe que las tomas de entrada y salute de las rejillas de ventilacion no estenobstruidas.
• Utilice el botón Auto OFF/ON (apagado/ encendido automático) para seleccionar la operation FRIO/CALOR. Después de 15 horas de funciona,[2] es normal tenerlasuma de referencia de temperatura entre la ventilación del aire que ingresa y el aire que sale:

FRIO: ≥8°C CALOR: ≥14°C

Si no se va a utiliser lainstitution durante un periodo prolongado de tiempo

• Active el modo de CALOR durante 2~3 horas para retirar la humedad restante en todas las partes internas y evaporar asi la acumulación de moho.
• Apague la unidad.
• Extraiga las pilas del mando a distancia.

Las siguientes senales no indican un mal funciona.

Señal	Causa
Sale neblina de launidad interior.	• Efecto de condensación producido durante el procesode enfiambre.
Se escucha un sonido similar a agua fluyendo durante elFuncionamento.	• flujo del refrigerante en el interior de launidad.
Hay un olor extraño en la habitación.	• Puede occurirloo al olor a humedad producido por laspareDES, las alfombras, los muebles o las telas de la habitación.
Elventilador interior se para de vez en cuando con lavelocuidad delventilador automática.	• Conesto se eliminan los malos olores del ambiente.
Elaparato tarda variousinos toponas enfuncinerarasolvervaperencenderlo.	• Elretraso responde a undispositivo de proteccion del compresordelaunities.
Launities exterior emite agua o vapor.	• Se produce condensacion or evaporacion en los tubos.
Elindicador está TIMER sempre está encendido.	• Una vez configurado, elajuste del temporizador se repite todoslos días.
Elindicador de encendido parpadea durante elfuncionamento y elventilador interior se detiene.	• Launities está en modo descongelar,yelhielo derretido esdesagotado por launities externaal.
Elventilador interior se para de vez en cuandodurante lafuncion de calentamento.	• Para evitar un efecto de enfiambre indeseado.
Elindicador POWER parpadea antes de encenderlaunities.	• Se trata de un paso preliminar para preparar elfuncionamentocuando se ha ajustado el temporizador de encendido.
Sonido seco (de chasquido) durante elfuncionamento.	• Los Cambios de temperatura causan la expansiOn/contracionde launities.

Compruebe lo suiviente antes de llamar a un的技术o.

Señal	Compruebe
El modo CALOR/FRÍO no funciona eficientemente.	• Programe la temperatura correctamente. • Cierre todas las puertas y ventanas. • Limpie o sustituya los filtros. • Limpie cualquier obstrucción en la entrada y salida de aire.
Funcioncimiento ruidoso.	• Compruebe si launidad ha sido instalada en una inclínación. • Cierre el panel delantero correctamente.
El mando a distancia no funciona. (La pantalla está oscura o la seals de transmisión es débil.)	• Inserte las baterías correctamente. • Reemplace las baterías débiles.
Launidad no funciona.	• Compruebe si el disyuntor está activado. • Compruebe si los temporizadores han sido programados.
Launidad no recibe la seals del mando a distancia.	• Asegürese de que el receptor no está obstruido. • Ciertas luces fluorescentes peuvent interferir con el(transmisor de)”señal. Consulte al distribuidor autorizzato.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y bajo las siguientes conditiones:

• Si escucha ruidos extraños durante el funcionaimiento.
• Si entra agua o elementos extraños en el mando a distancia.
• Si hay escapes de agua de launidad interior.
• Si el interruptor del circuito salute frenuentemente.
• El cable de alimentación está demasiado caliente.
• Los interruptores o los botones no funciona correctamente.

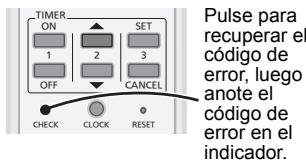

Launidad se detiene y el TIMER parpadea.

Anote el numero de error en el indicator.

Si elcede de error no aparece en el indicator.

• Apague launidad y comúnique el número de error a un distribuidor autorizzato.
• Para cierto error, pueda reinicuar la unidad con el functionality limitado con 4 pitidos durante el inicio de la operation.

Obrigado por adquirir o Ar Condicionado da Panasonic.

① Selecciono o modo de funciona)?

Para prevenir sobreaquecimiento, incéndio ouchoque electrico:

-Esta operación irá parar automaticamente après 20 horas.

Para desfrutar de umfunicionamento sossegado

-Esta operacao reduz o ruido do fluxo de ar.

Para seleccionar o tipo de fluxo de ar preferido.

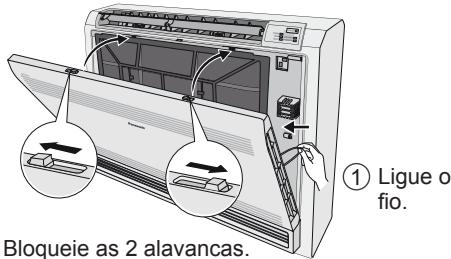

Fechar de forma segura

Unidade interior

Filtro do ar

A cada 2 semanas

• Lave/passos filtros suavamente por agua para evaporar a correndencia de danos na superficie do filtró.
• Seque os filtros cuidadosamente à sombra, longe de chamas acases ou da luz solar directa.
• Substitua os filtros danificados.

Remova o filtro de ar Fixar o filtro de ar

Información para Usarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos SYMBOLOS en los productos, embalajes y/o documents adjuntos, significan que los aparatos electricos y electronicos y las baterias no deben ser mezclados con los desechos domesticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observar las normas de recuperación aplicables, de avercro a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desearch这些东西 aparatos y bateriascorrectamente, Usted estara ayudando a preservarrecursos valiosos y a prevenirrialquier potencialeffecto negativo sobre la salute de la humanidad y el medio ambiente que, de lo contrario,ouldra surgiderun manejo inapropiado de los residuos.

Para mayor información sobre la recuperación y el reciclado de aparatos y baterias viejas, por favor, contacte con su comunidad local, su servicios de eliminación de residuos o al commercio donde adquirido这些东西 aparatos.

Podrán aplicarse penas por la eliminación incorrecta de这些东西 residuos, de acuerdo a la legislación nacional.

Pb

Para equipos empressarias en la Unión Europea

Si vested desea desechar aparatos electricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de Obtener mayor información.

[Informacion sobre la Eliminacion enothersPaisesfuera delaUnion Europea]

Estos SYMBOLOS SOLOs yvalidos Dentro de la Unión Europea. Si desea desechaos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Notasobrelesimbolo de la bateria (abajo,dosejemplosdesimbolos):

Este symbolo peut ser uso en combinacion con un symbolo quimico. En este caso, el mesmo cumple con los requerimientos existecidos por la Directiva para los productos químicos involucrados.

Portugues
