GEBRUIKSAANWIJZING CU-E9PFE PANASONIC

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Installatie-instructies bijgevoegd.

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik. De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en+kunnen afwijken van het daadwerkelijk je uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Free-Multi System

Free-multi systemen spaar ruimte, sondern hierbij verschillende binnendelen op een enkel buitendeel aangesloten können worden.

• Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

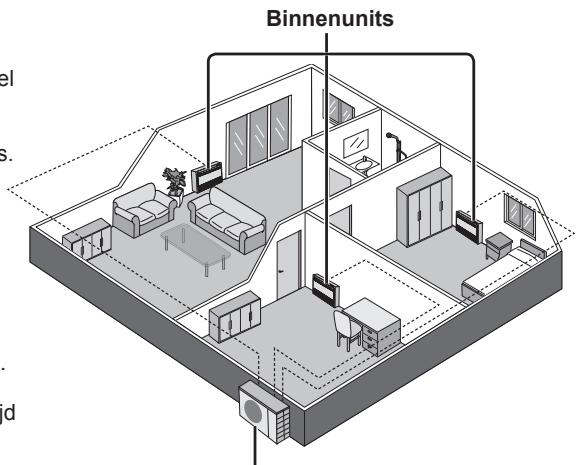

Binnenunits

• Het is möglich de binnenunits individuel et tegelijkkertijd te lien functioneren. De prioriteit van de werkig is aan de unit geveen, die het eerste ingeschakeld werden.
  Tijdens het bedrijf kanne de modus VERWARMEN en KOELEN Niet tegelijkertijd voor de verschillende units ingeschakeld worden.
• De powered knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.

Buitenunit

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

DBT: Droge bolttemperatuur / WBT: Natte bolttemperatuur

Single-split buitenunit
^ C (temperatuur)

CU-E9PFE, CU-E12PFE, CU-E18PFE		Binnen		Buiten
		DBT	WBT	DBT	WBT
KOELEN	Max.	32	23	43	26
	Min.	16	11	16	11
VERWARMEN	Max.	30	-	24	18
	Min.	16	-	-15	-6

Multi-split buitendeel
^ C (temperatuur)

CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE		Binnen		Buiten
		DBT	WBT	DBT	WBT
KOELEN	Max.	32	23	46	26
	Min.	16	11	-10	-
VERWARMEN	Max.	30	-	24	18
	Min.	16	-	-15	-16

Selle Gids

De batterijenplaatsen

① Open het klepje van de afstandsbediening
② Plaatss AAA- of R03-batterijen (kan ~ 1aar gezruikt worden)
③ Sluit het deksel

Instellen van de klok

① Druk op CLOCK
② Stel detijd in
③ Bevestig

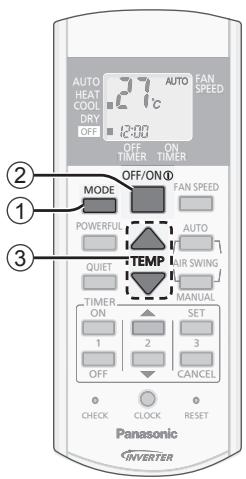

Eenvoudige bediening

(1) Selecteer de gewenste stand

② Start/stop het apparaat

• Merk op dat OFF (UIT) als volgt worden aangeduid:

Starten: OFF Stoppen: OFF

③ Stel de gewenste temperatuur in

• Instellingsbereik: 16^ C 30^ C .

• Het gebruik van het apparaat binnen de aanbevolen temperatuursgrenzen kan energia besparen.

VERWARMEN: 20^ 24^ .

KOELEN: 26^ 28^

DROGEN: 1^ 2^ onder

kamertemperatuur.

• Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en{kunnen afwijken van het daadwerkelijk uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Inhoudsopgave

Veiligheidsmaatregelen 20-21

Het gebruik 22-23

Reinigingsinstructies 24

Problemen oplossen 25

Informatie. 76

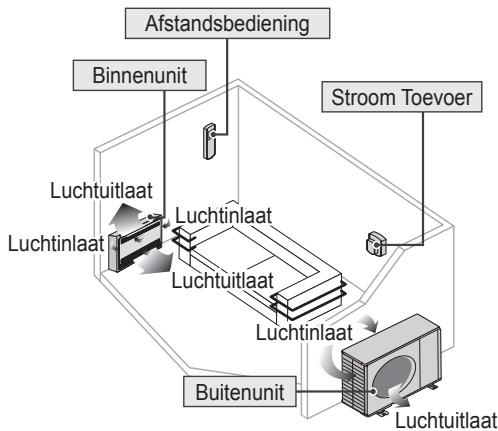

Accosoires

• Afstandsbediening
• AAA of 2 × R 03 batterijen
  -Afstandsbedieningshoulder
• 2 x schroeven voor de afstandbedieninghouser

Houd u aan de volgende instructies zodat persoonlijk letsetl, bij u of bij iemand anders, of materielle schade worden voorkomen: Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letset of schade, waarvan de ernst worden geclassifiedeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

! OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Mit symbol verwijdigtা�en een handeling die VERBODEN is.

Deze symbolen geben VERPLICHE acties aan.

WAARSCHUWING

Binnenunit En Buitenunit

Dit apparaat is Niet bestemd voor gebruik door personen (kinderen inbegren) met verminderde fysieke, sensorische of mentale capacitieteien, of zonder ervaring of kennis, tenzij onder toezicht van of na instructiee door een person die voor hun verilgheid verantwoordelijk is. Pas op, dat kinderen Niet met het apparaat spelen.

Vraag advies aan een geauthoriserde dealer of gespecialiserde vakman, wanneer de unit schoongemakt, gerepareerd, geinstalleerd, verwijderd of opniewe geinstalleerd moet worden. Onjuiste installmente en behandelzing zal lekkege, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwalificeerde dealer of specialist voor eventuele te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, oncevallen en letsel veroorzaken, enz.

Installer de unit nicht in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich Niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steenietuwvingersofeenvoorwerp inde binnen-ofbuitenunit van de airconditioner,draiende delen kunnen letselveroorzaken.

Raak de buitenunitiet aan tijdens onweer, het zou kuren leiden tot een elektrische schok.
Stel het apparaat Niet voor langeijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga Niet op het apparatusat zitten of staan,
omdat u per ongeluk zou+kennen vallen.

Afstandsbediening

Laat peuters enjonge kinderen Niet met de afstandsbediening speloen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Stroom Toevoer

Voorkom oververhitting of brand, gebruik Niet een snoer waarin wijzigingen+zijn aangebracht of dat uit meerere stukken is samengesteld of een verlengsnoor of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
  Bedien het apparaat Niet met natte handen.
• Laat geen knikken in het stroomsnoer komen.

Als het netsnoer beschadig is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon verrangen worden om möglich risico te voorkomen.

U worden te zeerste geadviseerd de apparatuur te installereren met een differentieelschakelaar of een aardlekschakelaar.

Stop met het gebruiken van het product, wanner er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit.

(Risico o rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De ELCB stopt vaak.
  Men merkt een brandgeur op.
• Er worden een abnormaal geluid of trilling van de eenheid opgemerkt.
• Er lekt water uit de binnenunit.
  Stroomsnoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan nicht geregeld worden.
• De eenheid stocht onmiddelijk met werken, zichs als.Deze ingeschakeld is om te werken.
• De ventilator stopt nicht, zichs nicht als de eenheid stopt met werken.

Neem onmiddelijk contact op met uwplaatselijke leverancier voor onderhoud/ reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

U kunt een elektrische schok voorkomen door het apparaat UIT te schakelen:

• Voordat de apparatuur worden gereinigd of nagezien,
• Bij langdurige perioden zonder gebruik of
  Tijdens zware onweersbuien.

OPGEPAST

Binnenunit En Buitenunit

Was de interne unit Niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen nicht gebrukt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechterting van de kwaliteit.

Voorkom dat een eventuele brand worden aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vór de luchtuitlaat.

Stel planten of ook huisdieren Niet direct bloat aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminium vin Niet aan; scherpe delen können blessuresverozaken.

Schakel de binnenunit Niet in wanner u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanner u de vloer in de was hebt gezet.

Installeer de unit Niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit Niet uit elkaar om schoon te make. Hierdoor voorkomt u letsel.

Stap nicht op een bank die nicht stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Zet Niet in de stand KOELEN/DROGEN langtijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de aftapslang:

• Goed aangesloten is,
• Uit de buurt van dakgoten en containers loopt of,
• Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u deruimte goed luchten.

Controleer, wannear u de apparatuur lange tijd hebt gebruikt, dat het installmenterek nog in goede staat is, zodat u er zeker van kunt zich dan de unit Niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd rake.

Om disfunctie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende langeijd Niet za worden gebruikt.
• Men要去新老的旧东西，比如旧衣服、旧家具等。
• Men want to get new clothes.

MODE

De bedrijfsmodus kiezen

AUTO - Voor uw gemak

Tijdens de bedrijfsmodus knippert de POWER-indicator.

Enkele

• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemporatuur.

Meerdere

• Het apparaat kiest elke 3aar een bedrijsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatureur.

VERWARMEN - Genieten van warme lucht

• Het duurt even voordat de eenheid opwarmt. Depowered knippertijdens dit proces.

KOELEN - Genieten van koude lucht

• Gebruik de gordijnen om het zonlicht en de hitte buiten te houdenijdens het COOL (koelen) om het energieverbruik te verminderen.

DROGEN - Drogen van de omgeving

• Het apparaat werkkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

POWERFUL

Snel temperatuur bereiken

POWERFUL

Enkele

• Deze functie stopt automatisch na 20 minutes.

Meerdere

• Druk nogmaals op de knop of schakel de unituit (OFF) als u deze functie wilt stoppen.

QUIET

Genieten van een stille werking

QUIET

• Deze bedrijfsfunctie redueert het geruis van deluchtstroom.

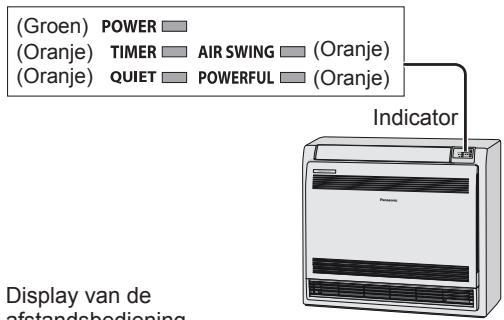

Display van de afstandsbediening

Voor het horizontaal afstellen van de luchtstroom

• Het bovenste en onderste horizontale rooster voor de luchtstroomrichting kuren allebei handmatig geregeld worden.

Opmerking

POWERFUL

QUIET

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weein te drukken.
• Kunnen nicht tegelijkertijd worden geselecteerd.

Knop Auto OFF/ON

Wordt gebruikt, wanneer u de afstandsbediening Niet bij de hand hebt of bij storingen.

1. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.
2. Druk op de Knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken.
3. Herhaal stap 2. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoot, laat de knop dan los om de normale modus KOELEN te gebruiken.
4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 3 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruken.
   Nogmaals op de knop drukken om het apparaat uit te schaken.

FAN SPEED

Ventilatiesnelheid selecteren

(Display van de afstandsbediening)

• Op AUTO worden de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

Richting van de luchtstroom aanpassen

-Hiermee houdt u de kamer geventileerd.

AIR SWING - AUTO

AIR SWING 八

• In de verwarmingsmodus, blaast de lucht een poosje waar boven, daarna begint ze horizontal te blazen.
• Het rooster voor de vertical luchtstroom zwaait automatisch op en neer.

AIR SWING - MANUAL

• De blaasrichting kan met behulp van de afstandsbediening worden ingesteld.
  Stel de verticale jaloezieen nicht met de hand af.

AIR SWING

Keuzeschakelaar voor luchtuiitlaat

De timer instellen

Om het apparaat op de geprogrammeerdeijd IN of UIT te schakelen.

① Stel de timer in op ON of OFF

Voorbeeld: UIT om 22:00

② Stel de hijd in

③ Bevestig

• Om de ON-of OFF-installing van de timer te annuleren, drukt u op ON of OFF en nervologens op CANCEL.
• Indien de timer handmatig geannuleerd worden of na een stroomuitval, kutn u de vorige programmering herstellen (zodra weeer stroom voorhanden is), door op SET drukken.
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 30 minutes) vór het eigenvlijke geprogrammeerdeijdpunkt, om opijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en worden, eenmaal geprogrammeerd, dagelijkjes herhaald. Zie de snelstartgids voor het instellen van de klok.

Kies het voorkeurschema voor de luchtstroom.

Keuze	Patroon	Beschrijving
		Bij deze instelling worden de lucht alleen maar uit de bovenste uitlaat geblazen.
	Bij deze instelling worden het luchtstroomschema automatisch vastgelegd, afhankelijk van de bedrijfsmodus en van de omstandigheden (de standardinstelling worden aanbevolen).
		Tijdens de start of bij lage luchttoevoertemperatuur, in de verwarmingsmodus, en zodra, in de koelmodus, de temperatuur bereikt is, worden de lucht alleen maar uitgeblazen via de bovenste luchtuitlaat.
		De lucht worden via de bovenste en onderste luchtuitlaten uitgeblazen om, in de koelmodus, de ruimte snel af te koelen en, in de verwarmingsmodus, de ruimte snel met warme lucht te vullen.

Voor optimale prestaties要去happaatregelmatin gereinigd worden. Wanner deunit vuil is kan ean storing ontstaan en zult u mogelijk foutcode "H99" te zien krijgen.Vraag advies aan een officiele dealer.

• Schakel de voeding uit voordat u het apparaat reinigt.
• Raak Niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (≈ pH 7) of milde reingigungsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40^ .

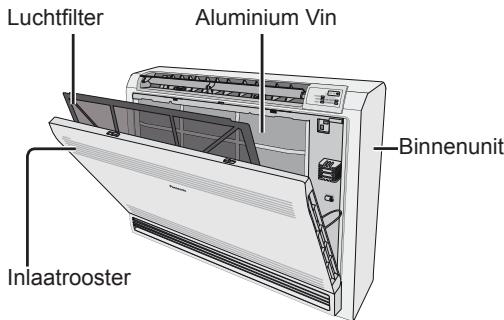

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Inlaatrooster

Was het voorzichtig af en droog het.

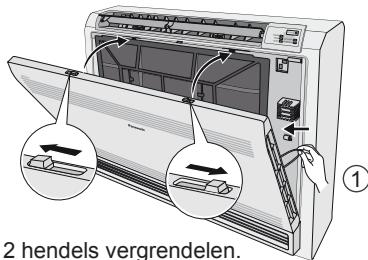

Verwijder het Voorpaneel

① Schuif de twee Gryndels open.

(2)

Maak het koordje los om het rooster van het apparaat af te nemen.

Goed afsluiten

①

Koord bevestigen.

Binnenunit

Luchtfilter

Elke 2 weken

• Was/spoel de filters voorzichtig met water om schade aan het oppervlakte van de filters te voorkomen.

• Droog de filters goed in de schaduw, UIT de buurt van vuur of direct zonlicht.
• Vervang beschadigde filters.

Luchtfilter verwijderen Luchtfilter bevestigen

Voor seizoensinspectie, nadat het apparaat lang Niet in gebruik was

• Controller de batterijen van de afstandsbediening.
• Controller de inlaat- en uitlaatoppeningen op obstructies.
• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minutes looptijd is het volgende temperatuurverschilussen inlaat- en uitaatlucht normaal:

KOELEN: ≥8 °C VERWARMEN: ≥14 °C

Bij langdurige inactiviteit

• Schakel de modus VERWARMEN gedurende 2 - 3 eer in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
• Schakel de voeding UIT.
• Verwijder de batterijen uit de afstandsbediening.

De volgende symptomen given nicht een defect aan.

Symptom	Oorzaak
Er kommt damp uit de binnenunit.	• Condensatie door koelproces.
Tijdens werkung klinkt er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
De ruimte heeft een vremeinde geur.	• Dit is möglichelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stoot af en toe wanner de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeur.
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter beschemming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdampingplaats.
TIMER-indicator is.altijd aan.	• Nadat de timer is ingesteld, worden de instelleningen dagelijks uitgevoerd.
AAN/UIT-indicator knippertijdens werkung en de ventilator van de binneneenheid is gestopt.	• De eenheid staat in de ontdoolingsstand en het gesmolten ijs worden via de buiteneenheid afgevoerd.
De binnenventilator stoot af en toeijdens verwarmen.	• Onbedoeld koelen voorkomen.
De POWER-indicator knippert voordat de unit wordt ingeschakeld.	• Dit is een initiièle stapijdens de Voorbereiding voor werkung wanner de ON timer is ingeschakeld.
Krakend geluidijdens bedrijf.	• Temperatuurveranderingen verroorzaken expansie of contractie van het apparaat.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptom	Controller
De stand VERWARMEN/KOELEN werkt nicht goed.	• Stel de temperatuur correct in. • Sluit alle deuren en ramen. • Maak de filters schoon of verwang ze. • Verwijder elke obstructie bij de lucht in- en uitlaatopengen.
Luidruchtig tijdens werkung.	• Controller of de unit is geinstalleerd op een helling. • Sluit het voorpaneel correct.
Afstandsbediening werkt nicht. (De display is gedim of het transmissiesignaal is zwak.)	• Plaats de batterijen correct. • Vervang zwakke batterijen.
Het apparaat werkt nicht.	• Controller of de stroomonderbreker ontkoppeld is. • Controller of de timers+zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	• Controller, of de ontvanger Niet geblokkeerd worden. • Het een en ander fluorescerendlicht kan eventuele de signalzender storen. Vraag advies aan een officièle dealer.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installerateur, onder de volgende omstandigheden:

Een abnormaal lawaai tijdens de werking.
Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
- Er lekt water uit de binnenunit.
- De zekering springt regelmatig uiit.
- De stroomdraad worden onnatuurlijk warm.
- De schakelaars of knoppen werken nicht zoals het hoort.

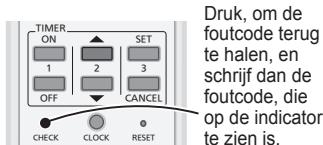

De unit stopt en de TIMER-indicator knippert.

Schrijf de foutcode, die in de indicator is aangegeven.

Indien op de indicator geen foutcode te zien is.

• Schakel de eenheid uit en deel de foutcode mee aan de geauthoriseerde leverancier.
• Bij bepaalde foutenkest u de unit opnieuw opstarten met beperkte functies, er klinken dan 4 piepgeluiden bij het opstarten.

Informatie voor gebruikers betreffende het verzamelen en verwijdersen van oude uitrustingen en lege batterijen

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruike elektrische en elektronische producten en batterijen Niet met het algemene huishoudelijk afval gemengd moot worden.

Voor een correcte behandeling, recuperatie en recyclage van oude produits en lege batterijen要去en zij maar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wete经营活动 en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steeintje bij tot het beschermen van waardevolle middelen en tot depreventie van potentièle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden+kunnen ontstaan.

Voor meer informatatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatslijke gemeente, uw afvalwerwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een Niet-correcte verwijdering van dit afval kuren boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Pb

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische ultrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uwplaatselijk autoriteiten of dealer, en vraag informatatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbol (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval worden de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten verruld.

Italiano
