MANUAL DE USUARIO AT 104 HOTPOINT

Beüzemelési és használati utasítás HU Instrucciones para la instalación y el uso E D escrip tion of w ash cycle Instrucciones para la instalación y el uso AT 84

Los secretos de Consigli lavare meglio lospertejidos Consejos para lavar mejor

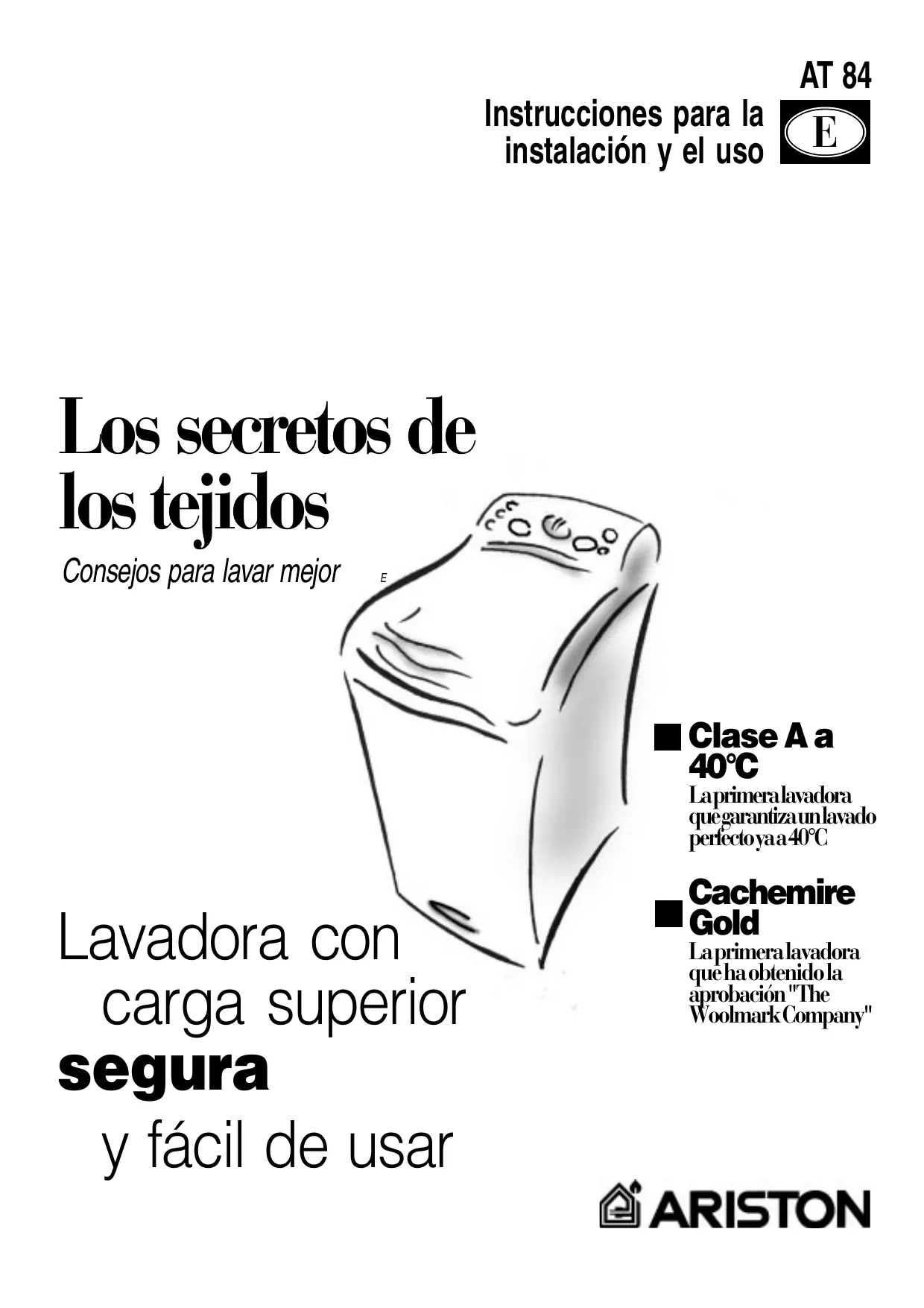

Clase A a 40°C Lavadora con carga superior segura y fácil de usar Cachemire Gold La primera lavadora que ha obtenido la aprobación"The WoolmarkCompany" Guía rápida Descubra aquí los 12 temas que se explican en las páginas de este manual. Lea, aprenda y diviértase: descubrirá tantos pequeños secretos para lavar mejor, con menor esfuerzo y haciendo durar más la lavadora. Y sobre todo con mayor seguridad.

Transpor te e instalación (p.2) ransporte La instalación, después de la entrega o de una mudanza, es la operación más importante para obtener un correcto funcionamiento de la lavadora. Controle siempre:

1. que la instalación eléctrica cumpla con las normas;

2. que los tubos de carga y descarga del agua estén

correctamente conectados;

3. que la lavadora esté nivelada. Vale la pena por la duración de

la lavadora y por la calidad de su lavado;

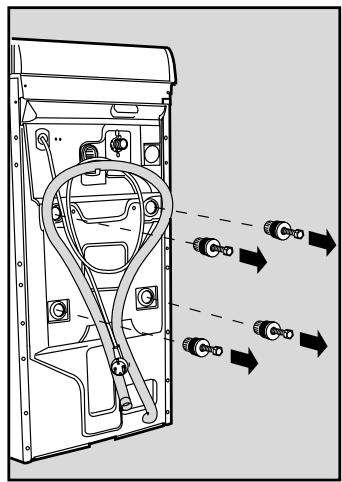

4. Que se hayan quitado los tornillos de fijación de la cuba

ubicados en la parte posterior de la lavadora.

Seguridad para Ud. y para los niños (p. 3) Aquí encontrará consejos indispensables para su seguridad y la de toda su familia. Porque esta es la cosa más importante para Ud.

Qué puedo colocar en la lavadora y cómo ponerla en funcionamiento (p.4)

Consejos útiles para no equiv ocar se (p.8) equivocar ocarse Antes teníamos a las abuelas que daban buenos consejos y no existían los tejidos sintéticos: claramente así era fácil lavar. Hoy es su lavadora la que le da buenos consejos.

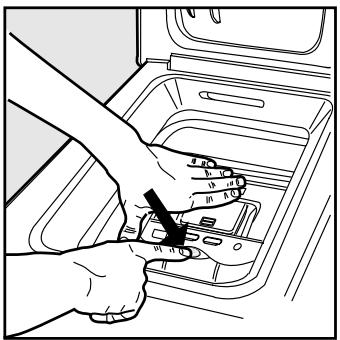

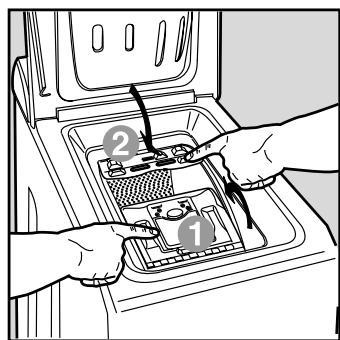

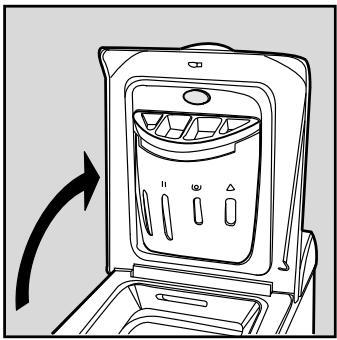

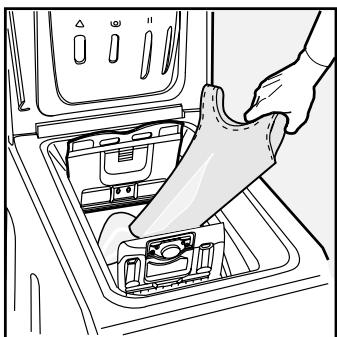

Cómo cerrar el cesto (p.9)

Separar correctamente la ropa es una operación importante, tanto para obtener un buen lavado como para garantizar la duración Abra y cierre bien las puertas para un lavado seguro. de la lavadora. Aprenda todos los trucos y los secretos para separar la ropa: colores, tipo de tela y tendencia a producir pelusa son los criterios más importantes. Comprender el funcionamiento del panel de

4. mandos

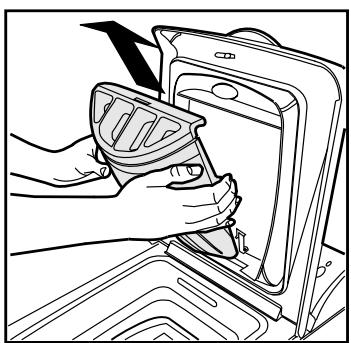

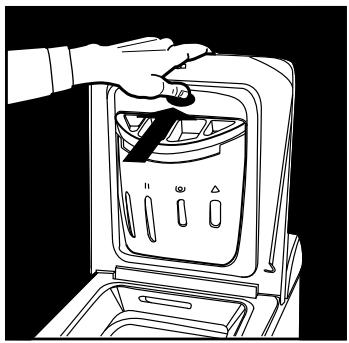

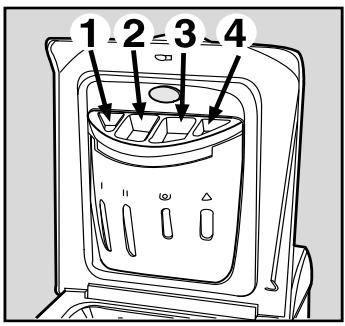

(p. 5) Cómo utilizar la cubeta de detergentes.

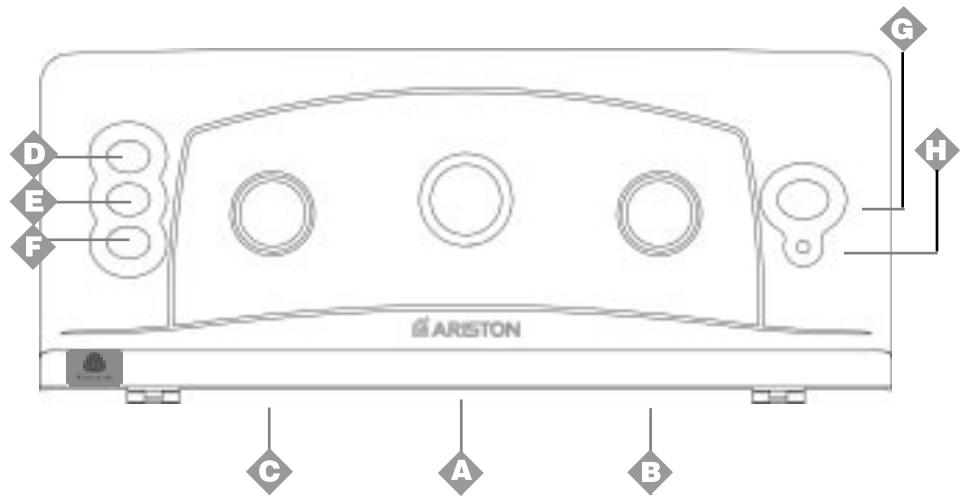

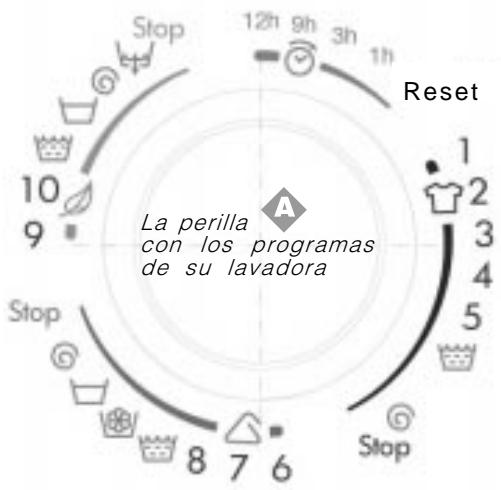

El panel de mandos es muy sencillo. Cuenta con pocos mandos Problemas y soluciones (p. 11 y 12) esenciales para obtener todo tipo de lavado, desde el más enérgico, capaz de lavar la ropa de trabajo de un mecánico, hasta el más delicado para la lana. Aprenda y lavará mejor, gastando menos y Antes de llamar al técnico, mire aquí: muchísimos problemas haciendo durar más su lavadora. Es fácil. pueden tener una solución inmediata. Pero si no logra resolverlos, llame al número de la asistencia Ariston y, en poco tiempo, cualquier avería será reparada.

5. Guía para los programas de lavado (p. 6)

Cuidados y mantenimiento (p.13) Una tabla fácil para seleccionar rápidamente los programas, las temperaturas, los detergentes y eventuales aditivos. Use los más adecuados y obtendrá un lavado mejor, ahorrando tiempo, agua y Su lavadora es una amiga: bastan pocos y pequeños cuidados energía, día tras día. para recompensarle con tanta fidelidad y dedicación. Trátela cuidadosamente y lavará para Ud. durante años y años. para comprender las etiquetas y los

6. Guía

símbolos (p.7-8) Los símbolos internacionales contenidos en las etiquetas de las prendas de vestir son de fácil comprensión y muy importantes para el éxito del lavado. Aquí encontrará una guía sencilla para interpretar correctamente los programas, las temperaturas aconsejadas, los tipos de tratamiento, los modos de planchado y los símbolos específicos Ariston. 1 Instrucciones para la instalación y el uso

Aquí encontrará las características técnicas de su lavadora: sigla del modelo, especificaciones eléctricas e hídricas, dimensiones, capacidad, velocidad de centrifugación y cumplimiento con lo establecido por las normas y directivas italianas y europeas. Transporte e instalación Cuando llega la la vadora lav Ya sea en el caso de recibirla nueva o que haya sido recién trasladada por mudanza, la instalación es un momento importantísimo para el correcto funcionamiento de la lavadora. Después de haber retirado el embalaje controle la integridad de la máquina. En caso de dudas, llame inmediatamente a un téc-nico calificado. Para efectuar el transporte, la parte interna de la lavadora es bloqueada mediante cuatro tornillos y gomitas colocados en la parte posterior posterior.. Operación de desmoldeo: ¡quite los 4 tornillos ! Antes de poner en funcionamiento la lavadora es necesario retirar los tornillos y las gomitas con el respectivo separador (conserve todas estas piezas); los correspondientes agujeros deben ser cerrados con los tapones de plástico que se suministran con el equipo. Atención: si vuelve a utilizar los tornillos más cortos, se deben colocar arriba.. Nivelación Para un correcto funcionamiento de la lavadora es importante que esté bien nivelada. Para efectuar la nivelación basta operar sobre los pies de la máquina; el ángulo de inclinación, medido en el plano de trabajo, no debe superar los Los pies son regulables. Conserve los tornillos de bloqueo y los separadores. En caso de mudanza le serán útiles para bloquear nuevamente las partes internas de la lavadora, la que de este modo quedará protegida contra golpes durante el transporte. fijar en el mencionado gancho situado en la parte posterior. 2°. En caso de instalación sobre una alfombra, controle que no quede obstruida la ventilación en la superficie de apoyo. Conexión a la toma de agua La presión hídrica debe estar comprendida entre los valores indicados en la placa situada en la parte posterior. Conecte el tubo de carga (se encuentra desmontado dentro del cesto) a una toma de agua fría con salida roscada de 3/4 gas. Si la tubería de agua es nueva o ha permanecido inactiva, antes de efectuar la conexión haga correr el agua hasta verificar que salga límpida y sin impurezas. Conecte el tubo a máquina correspondencia con la respectiva toma de agua, arriba a la derecha. Toma de agua que se debe instalar arriba a la derecha. Conexión del tubo de descarga En la parte superior y posterior de la máquina, hay un gancho al cual eventualmente fijar el tubo de descarga. Conecte el otro extremo a un conducto de descarga de pared o apóyelo en el lavamanos o en la bañera, evitando estrangulamientos y curvaturas excesivas. Es importante que termine a una altura entre 60 y 100 cm. Cuando sea indispensable fijar el extremo del tubo a una altura con respecto al piso, inferior a 60 cm, dicho tubo se debe Gancho para utilizar si el tubo de descarga termina a menos de 60 cm de altura. Si el tubo descarga en la bañera o en el lavamanos, aplique la respectiva guía de plástico y fíjelo al grifo. Guía para la descarga en bañeras y lavamanos. El tubo no debe permanecer nunca sumergido en el agua. No es aconsejable emplear tubos de prolongación. En caso que sea absolutamente indispensable, la prolongación debe tener el mismo diámetro del tubo original y no debe superar los 150 cm. de longitud. En caso de descarga de pared, haga controlar su eficacia por un técnico habilitado. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, en cuyo caso la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente encuentran disponibles en comercio válvulas especiales que permiten evitar el sifonaje. Conexión eléctrica Antes de conectar la máquina a la toma eléctrica verifique que:

1) la toma eléctrica esté en

condiciones de soportar la carga máxima de potencia de la máquina indicada en la placa de características y que cumpla con lo establecido por las normas legales;

2) la tensión de alimentación

esté comprendida dentro de los valores indicados

placa características;

3) la toma sea compatible

con el enchufe de la máquina. En caso contrario no utilice adaptadores y, en cambio, sustituya la toma o el enchufe;

4) las

instalaciones eléctricas domésticas deben estar provistas de "puesta a tierra".

5) finalizada la conexión, la

máquina no esté apoyada sobre el cable de alimentación;

6) el aparato debe estar

ubicado de modo tal, que el enchufe sea accesible. ¡Advertencia! Cualquier modificación realizada al enchufe de fábrica o una ir regular conexión eléctrica, cualquier tipo de modificación eléctrica, mecánica o hidráulica de la máquina hará prescribir la garantía y eximirá al fabricante y al vendedor de toda responsabilidad. Bolsas de plástico, poliestireno expandido, tornillos y otros elementos del embalaje no son juguetes para los niños ya que constituyen fuentes potenciales de peligro. Instrucciones para la instalación y el uso

Es cada vez más importante Seguridad para Ud. y para sus niños Su lavadora se fabrica según las más severas normas internacionales de seguridad. Para protegerlo a Ud. y a su familia. Lea atentamente estas advertencias y toda la información contenida en este manual; es importante ya que además de numerosas indica-ciones útiles, proporciona importante información sobre la seguridad, uso y mantenimiento.

1. En caso de avería, antes

que nada desconecte el enchufe del tomacorriente y cierre el grifo de agua; en ningún caso intervenga en los mecanismos internos para repararlos. Esto también hace prescribir los términos de la garantía.

2. La lavadora no se debe

instalar al aire libre, ni siquiera si el lugar está cubierto con un cobertizo ya que es muy peligroso dejarla expuesta a la lluvia y a las tormentas.

3. Debe ser utilizada sólo por

adultos y exclusivamente para lavar la ropa según las instrucciones contenidas en este manual.

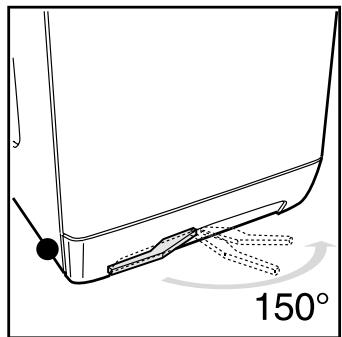

4. Si debe ser desplazada,

tire la palanca blanca, ubicada a la izquierda y abajo, debajo del zócalo, que hará descender el carro de ruedas retráctiles y permitirá un fácil movimiento.

5. Antes de introducir la ropa

controle que el cesto esté vacío.

6. No toque la máquina con

los pies desnudos o bien con las manos o los pies mojados o húmedos.

7. No use alargadores ni

múltiples, son peligrosos sobre todo en ambientes húmedos. El cable de alimentación no debe sufrir dobladuras ni compresiones peligrosas.

8. No extraiga el filtro

mientras la máquina está en funcionamiento. ¡Quiero sólo un técnico especializado y autorizado con repuestos originales garantizados Ariston ! No use detergente para el lavado a mano ya que la abundante espuma producida podría salir por la tapa y provocar daños.

9. No tire nunca el cable ni la

lavadora para desconectar el enchufe del tomacorriente; es muy peligroso.

10. Durante el funcionamiento de

la lavadora no toque el agua que se descarga ya que puede alcanzar temperaturas elevadas. Mantenga alejados a los niños. No fuerce nunca la puerta ya que podría dañar el mecanismo de seguridad que se encuentra en la apertura cuya función es proteger contra aperturas accidentales. 11.Esta máquina está destinada a uso doméstico. El uso industrial (hoteles, restaurantes, lavanderías) perjudica sus características originales de fábrica y hace prescribir la garantía. Cómo cambiar el cable de alimentación El cable de alimentación es especial y puede ser adquirido exclusivamente en los Centros de Asistencia Técnica Ariston autorizados. Para sustituir este cable se debe proceder de la siguiente forma:

1. Controle que la lavadora esté

apagada y el enchufe esté desconectado. Fig. 1

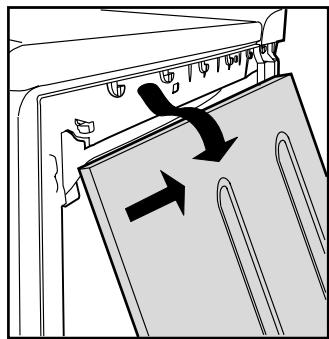

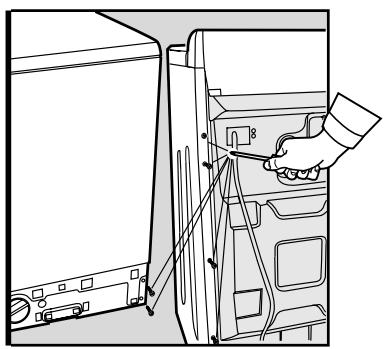

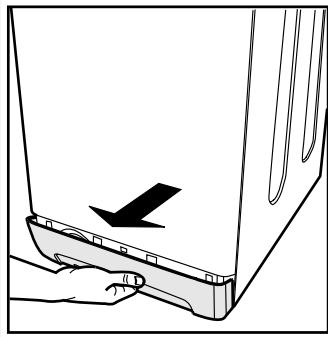

2. Extraiga el zócalo y

desenrosque los 2 tornillos ubicados abajo a su derecha, luego desenrosque los 6 tornillos posteriores, en este caso, a su izquierda y quite el panel lateral inclinándolo ligeramente hacia afuera. (fig 1 y 2).

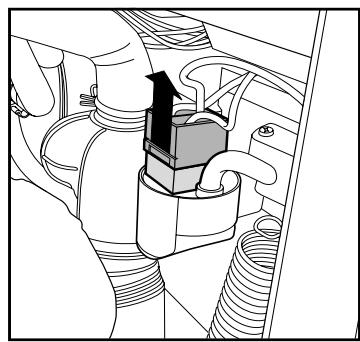

3. Desconecte de la fuente de

electricidad filtro antiperturbación extrayendo el conector (fig. 3). Fig. 2 Fig. 3 3 Instrucciones para la instalación y el uso

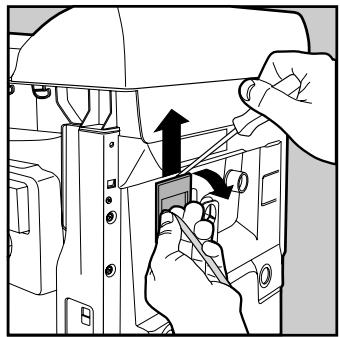

4. Desenrosque los 2 tornillos

externos de fijación del filtro y, con la ayuda de un destornillador (ver la fig. 4), desengánchelo de la parte posterior tirando hacia arriba.

5. Una vez colocado el nuevo

cable, vuelva a conectar el conector verificando que el cierre del gancho de seguridad sea estanco. Para la sustitución llame siempre a personal calificado que debe respetar las normas vigentes. Fig. 4 ¿Qué se puede introducir en la lavadora? Antes de lavar, puede hacer mucho para obtener un mejor lavado. Separe las prendas según tejido y colores. Mire las etiquetas y respete las indicaciones. Alterne prendas pequeñas y grandes. Antes de la var lav ar.. Separe la ropa según el tipo de tejido y la resistencia de los colores: los tejidos delicados y los tejidos resistentes deben ser lavados por separado. Los colores claros deben ser separados de los oscuros. Vacíe todos los bolsillos (retirando monedas, papel, billetes y pequeños objetos) y controle los botones. Fije o quite los botones que se puedan desprender, ya que podrían hacerlo durante el lavado. Las etiquetas dicen todo. Mire siempre las etiquetas: le dicen todo acerca de la prenda de vestir y de cómo lavarla de la mejor manera. En la página 7 encontrará todas las explicaciones de los símbolos que contienen las etiquetas de las prendas de vestir. Sus indicaciones son muy importantes para lavar mejor y hacer durar aún más las prendas. Separe las prendas según el tipo de tela y el color, es importante para obtener buenos resultados Alterne prendas pequeñas y grandes. Dispositivo antibalanceo. Despliegue las prendas de vestir. Introdúzcalas en el cesto sin apretar y respete las cantidades de carga aconsejadas para los distintos programas. Obtendrá un mejor lavado y menos arrugado. Esta lavadora está dotada de un dispositivo especial de control electrónico para balancear bien la carga: antes del centrifugado, este dispositivo garantiza que la ropa se disponga del modo más uniforme posible en el Prendas desmanchadas con bencina. tambor y compatible con el tipo de ropa y con su disposición inicial. Es por este motivo que aún funcionando al máximo de revoluciones, la máquina no vibra ni produce ruidos. No ponga en la máquina prendas desmanchadas con bencina, alcohol, tricloroetileno, etc. antes de que dichos productos se hayan evaporado. Cómo hacer funcionar la máquina Instalación, desplazamientos. Si su lavadora està dotada de un carro especial con ruedas retráctiles, se facilitarà su desplazamiento. Para hacer descender este carro y poder moverla sin esfuerzo, es necesario tirar la palanca, situada abajo a la izquierda, debajo del zócalo. Finalizado el desplazamiento es necesario devolverla a su posición inicial. A partir de ese momento, la máquina está sólidamente colocada. Véase la figura. (Sòlo para los modelos previstos) Apenas instalada la máquina, efectúe un ciclo de lavado con la lavadora vacía, seleccionando el programa "1" a 60 grados C. Poner en marcha correctamente la lavadora es importante ya sea por la calidad del lavado como para prevenir problemas y para aumentar la duración de la lavadora. Para las prendas más delicadas: introduzca la ropa interior, medias femeninas, medias de niños y otras prendas delicadas en una bolsa de tela para protegerlas. Después de haber cargado la ropa, vertido el detergente y los eventuales aditivos, controle siempre que:

1. Las puertas estén bien

2. El enchufe esté conectado en

3. El grifo de agua esté abierto.

4. el botón G esté en la

5. El carro de ruedas retráctiles

esté en la posición de reposo (ruedas que no están en contacto con el piso). Elegir el programa El programa se elige de acuerdo al tipo de prendas que se deben lavar y a la suciedad de las mismas. Para elegir el programa, consulte la tabla de la página 6. Gire la perilla A hasta alcanzar el número del programa deseado. Seleccione la temperatura con la perilla B, la velocidad de centrifugacion con la perilla C y, si es necesario, presione los botones D, E y F); por de las funciones (D, último presione el botón de E ncendidoA pagado ncendido-A (posición I). Luego apague la lavadora presionando el botón de encendido-apagado (posición O). A partir de ese momento puede abrir con seguridad la puerta. Después de haber retirado la ropa recién lavada, deje siempre la puerta abierta o semiabierta, para que la humedad que queda en el interior pueda evaporarse. Cierre siempre el grifo del agua. Recuerde que si se interrumpe la alimentación eléctrica o se apaga la lavadora, el programa seleccionado recomenzará en el punto en el cual fue interrumpido. Instrucciones para la instalación y el uso 4 Comprender el funcionamiento del panel de mandos Elegir los programas adecuados es importante. Y es fácil. La perilla con los programas de su lavadora Mando programas y partida programada Sirve para seleccionar el programa de lavado. Gire esta perilla exclusivamente en sentido horario. Para seleccionar los programas, debe hacer coincidir el índice ubicado en la perilla, con el símbolo/número correspondiente al programa deseado. A partir de ese momento, presione el botón de encendido/ apagado G (posición I), la luz testigo H comenzará a centellear. Después de 5", se acepta la operación, la luz testigo H deja de centellear (permaneciendo encendida) y comienza el ciclo de lavado. Si desea interrumpir el programa en curso o seleccionar uno nuevo, elija uno de los Detener/ Stop Reset y espere 5": cuando se haya aceptado la anulación, la luz testigo H centelleará, a partir de ese momento podrá seleccionar el programa nuevo o apagar la máquina: para ello, pulse el botón On/Off (II). Comienzo programado Se puede usar esta perilla también para retrasar el funcionamiento de la lavadora: para ello, seleccione una de las 4 posiciones de comienzo programado, (después de 129-3-1h), presione el botón de encendido/apagado G (posición I) y espere 5". A partir de ese momento, se acepta la operación (la luz testigo H permanece encendida) y puede seleccionar el programa que desee. La luz testigo H efectúa un centelleo particular (2" encendida y 4" apagada) para indicar que se seleccionó el comienzo programado. Durante esta fase es posible abrir la puerta y modificar la carga de ropa. Si tuviera que agregar algunas prendas, deberá esperar 2 minutos aproximadamente antes de abrir las puertas. Una vez que se seleccionó el ciclo de lavado y fue aceptado por la lavadora, el desplazamiento de la perilla ya no produce ningún efecto (excepto en la posición Detener/ Stop/Reset). Perilla de la temperatura Permite seleccionar la temperatura de lavado indicada en la tabla de los programas (véase pág. 6). Además, si lo desea, le permite reducir la temperatura aconsejada para el programa seleccionado, hasta el lavado en frío ( ). Perilla de centrifugado Sirve para excluir centrifugación y para reducir la velocidad de centrifugación del programa seleccionado. Las 5 Instrucciones para la instalación y el uso velocidades máximas previstas para los cuatro tipos de tejido son: Tejido Velocidad Algodón máx r.p.m. Sintéticos 800 r.p.m. Lana 600 r.p.m. Seda En todos los casos, la máquina efectúa una distribución de la carga a baja velocidad. Botón Enjuague Extra Sirve para aumentar el número de enjuagues en los programas para tejidos resistentes tentes. Le aconsejamos su uso para mejorar el enjuague cuando la lavadora está con plena carga y con dosis elevadas de detergente o en los casos de hipersensibilidad a los detergentes (alergias por contacto) Plancha menos Esta función permite obtener un lavado "poco arrugado", y por lo har tanto, fácil de planc planchar har.. Se puede utilizar con los programas 2-4 (Algodón), 5-6 (Sintéticos). Presionando este botón en los programas 5-6-9 el ciclo de lavado se detendrá en el símbolo ; Ud. puede completarlo presionando de nuevo el botón

Encendido-apagado (On-Off) Nota: Esta función no se puede utilizar con el botón E (antimanchas) presionado. Luz indicadora de funcionamiento encendido-apagado Antimanchas (ver las pág. 9-10) Con este mando la lavadora efectúa un lavado más intenso que optimiza la eficacia de los aditivos líquidos permitiendo eliminar las manchas más resistentes. Cuando presione el botón antimancha no podrá efectuar el prelavado y la función Plan Plan-cha fácil ((botón D) no estará activa. Con el botón G presionado la lavadora permanece encendida y cuando este botón no está presionado la lavadora está apagada. El apagado de la máquina no anula el programa seleccionado. El testigo H centellea cuando la máquina está encendida a la espera de que se predisponga un programa. La luz fija indica la aceptación del programa seleccionado. Los datos que aparecen en la tabla tienen un valor de carácter general, ya que pueden variar según la cantidad y tipo de ropa, la temperatura del agua de red y la temperatura del ambiente. ¿Qué desea lavar hoy? Los programas para todas las estaciones Tipos de telas y de suciedad Perilla de Perilla de la Detergente Deterge- Suavizante Blanqueador tradicional o nte para programas temperatura para delicado prelavado el lavado Duración del ciclo (minutos) Descripción del ciclo de lavado COMIENZO PROGRAMADO Comienzo retrasado en: 12-9-3-1 horas Después de: 12h - 9h - 3h - 1h Stop/Anular/Reset Interrumpe/Anula el programa seleccionado Anular ALGODÓN Ropa blanca excepcionalmente sucia (sábanas, manteles, etc.)

Max°C Ropa blanca excepcionalmente sucia (sábanas, manteles, etc.)

Max°C Ropa blanca y de color, resistente muy sucia

60°C Ropa blanca poco sucia y colores delicados (camisas, camisetas, etc.)

40°C Ropa blanca poco sucia y colores delicados (camisas, camisetas, etc.)

Enjuagues/Blanqueador Enjuague, lavado enérgico a temperatura elevada, enjuagues, centrifugados intermedios y final Delicado/Tradic.

Lavado enérgico a temperatura elevada, enjuagues, centrifugados intermedios y final Delicado/Tradic.

Lavado normal a 60°C, enjuagues, centrifugados intermedios y final

Lavado longo delicado a 40°C, enjuagues, centrifugados intermedios y final

Lavado delicado a 40°C, enjuagues, centrifugados intermedios y final

Delicado/Tradic. Enjuagues, centrifugados intermedios y final Centrifugado Descarga y centrifugado final Stop/DetenerReset Interrumpe/Anula el programa seleccionado Detener SINTÉTICOS Sintéticos con colores resistentes muy sucios (ropa para recién nacidos, etc.)

60°C Sintéticos con colores delicados (ropa de todo tipo ligeramente sucia)

40°C Sintéticos con colores delicados (ropa de todo tipo ligeramente sucia)

Lavado enérgico a 60°C, enjuagues, antiarrugas o centrifugado delicado

Lavado normal a 40°C, enjuagues, antiarrugas o centrifugado delicado

Lavado delicado a 30°C, enjuagues y centrifugado delicado Enjuagues/Blanqueador

Enjuagues, antiarrugas o centrifugado delicado Delicado Enjuagues con toma del suavizante, antiarrugas o centrifugado delicado Stop con agua Stop con agua para prendas particularmente delicadas Centrifugado Descarga y centrifugado delicado Stop/Detener/Reset Interrumpe/Anula el programa seleccionado Detener Lavado a 40°C, enjuagues y centrifugado delicado

Stop con agua para prendas particularmente delicadas Centrifugado Descarga y centrifugado delicado Descarga Descarga Stop/Detener/Reset Detener Programas especiales Interrumpe/Anula el programa seleccionado Importante: para anular el programa de lavado apenas seleccionado, seleccione una posicion “Detener/Stop” 5 secundos, come minimo.

4 - Clase A a 40°C.Su lavadora dispone de un programa especial para ofrecerle óptimos resultados de lavado incluso a

bajas temperaturas. Predisponiendo el programa 4 la temperatura de 40°C, los resultados son los mismos que normalmente se obtienen a 60°C, gracias a la acción de la lavadora y al aumento de la duración del lavado.

8 - Lavado Diario 30° 30 minutos. Su lavadora posee un programa estudiado para lavar ropa poco sucia y en poco

tiempo. Seleccionando el programa 8 la temperatura de 30°C es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3kg. Este programa permite ahorrar tiempo y energía, ya que dura sólo alrededor de 30 minutos. LE ACONSEJAMOS USAR DETERGENTE LÍQUIDO. Instrucciones para la instalación y el uso 6 Comprender las etiquetas y los símbolos de las lavadoras con carga superior Ariston: Aprenda el significado de estos símbolos y lavará mejor, sus prendas durarán más y su lavadora recompensará su atención lavando mejor. En toda Europa cada etiqueta contiene mensaje representado por pequeños pero importantes símbolos. Aprender a comprenderlos es fundamental para lavar mejor y tratar sus propias prendas de vestir de la manera adecuada. lavado Se dividen en cinco categorías, representadas por diferentes formas: blanqueo planchado limpieza en seco secado Consejos Útiles Coloque las camisas del revés para lavarlas mejor y hacerlas durar más. Retire siempre los objetos de los bolsillos. Mire las etiquetas: le dan indicaciones útiles e importantes. En el cesto, alterne prendas grandes con prendas pequeñas. Tenga cuidado de no equivocarse con la temperatura.... Consulte y aprenda los significados de los símbolos de esta tab la: le a yudarán a la var mejor tabla: ayudarán lav mejor,, a tratar mejor sus prendas y a hacer rendir más su lavadora. Lavado Acción fuerte Blanqueo Planchado Limpieza en seco Acción delicada Temp. alta Planchado fuerte máx. 200 °C Lim pieza en seco con todo tipo de solvente Lim pieza en seco con percloro, aero gasolina, alcohol puro, R 111 y R113 Planchado máx. 110 °C Lim pieza en seco con aero gasolina, alcohol puro y R 113 Secables en máquina secarropa

Lavado a 60 °C No blanquear No secable en máquina secarropa

Lavado a 40 °C Lavado a 30 °C No planchar Lavado delicado a mano No lavar en agu a 7 Instrucciones para la instalación y el uso Secar extendido No lim piar en seco Secar en colgadores On - Encendido Off - Apagado Comienzo inicializaciónreactivación Lavado a mano Seda y cortinas Lavado diario a 30° en 30' Suavizante Stop con agua Antiarrugas Spécial Plancha fácil taches Variación o eliminación del centrifugado Antimanchas Sintéticos a 60° Descarga de agua 1/2 carga Sintéticos a 50° Intensidad de Lavado Regulación de la temperatura Consejos útiles para no equiv ocar equivocar ocarse Reglas Generales: - Algodón, Lino. Llene el ce sto pero no lo recargue. - Sintéticos. No llene más de la mitad del cesto. - Delicados y Lana. No llene más de un tercio del cesto. - Ropa muy sucia: reduzca las cantidades. - Manchas persistentes o especiales. Trátelas antes del lavado refregando los puntos particularmente sucios con un detergente especial, con pasta detergente o con quitamanchas especiales (véase el cuadro sobre el tratamiento de las manchas especiales con quitamanchas en la pág.9) No lave nunca en lavadora... ropa sin dobladillos, deshilachada o rota. Si es necesario lavarla, enciérrela en una bolsa. La ropa de colores fuertes junto con la blanca. ¿Cuánto pesan? 1 sábana 400-500 gr. 1 funda 150-200 gr. 1 mantel 400-500 gr. 1 salida de baño 900-1.200 gr. 1 toalla 150-500 gr.

enga cuidado con el peso! ¡Tenga Para obtener los mejores resultados, no supere los pesos indicados correspondientes a la carga máxima de ropa seca: Mezcle prendas de distintos tamaños con los tejidos de felpa: salidas de baño, toallas, etc. Evitará así la formación de la "pelota" durante el centrifugado y el desequilibrio. - Tejidos resistentes: máx. 5 kg - Tejidos sintéticos: máx. 2,5 kg - Tejidos delicados: máx. 2 kg - Pura lana virgen: máx.1 kg - Tejido de ffelpa elpa máx. 2 ,3 kg Cómo lavar casi todo Las cortinas. Tienden a arrugarse mucho. Para limitar este efecto, he aquí un consejo: dóblelas bien e introdúzcalas en una funda de almohada o en una bolsa de red. Lávelas por separado, de manera que el peso total no supere media carga. No olvides utilizar el progra- Las remeras de color color,, las estampadas y las camisas, duran más si se lavan del revés. Las remeras y los buzos estampados deben plancharse siempre del revés. Alarma ropa de trabajo trabajo.. Los difundidos mamelucos tipo "salopette" tienen tirantes con ma específico 10 que comprenPlumones acolchados y de de modo automático la exclu- anoraks. sión de la centrifugación. Si el relleno de los plumones acolchados y de los anoraks, es de pluma de ganso o de pato, también pueden ser lavados en lavadora. Lo importante es no completar una carga de 5 kg. ganchos que pueden dañar al cesto o a las otras prendas durante el lavado. Si introduce los ganchos en el bolsillo de la pechera y los fija con alfileres de gancho eliminará todo peligro. Vacaciones: desconectar el enchufe. Antes de partir de vacaciones es aconsejable desconectar el enchufe, cerrar el grifo de entrada de agua y dejar abier ta o entreabier ta puer ta. Procediendo de esta manera, el cesto y la junta permanecerán bien secos y en el interior no se producirán olores desagradables. CICLO LANA Para obtener los mejores resultados utilice un detergente específico, teniendo cuidado de no superar 1 kg. de carga. Zapatillas. Las zapatillas se deben limpiar primero para quitarles el fango y pueden lavarse junto con los vaqueros y las prendas más resistentes. No las lave junto con ropa blanca. Cachemire Gold: Delicado como el lavado a mano La primera lavadora con la aprobación de "The Woolmark Company". El programa de lavado Cachemire Gold ha sido estudiado para lavar en lavadora también las prendas de lana y cachemira más delicadas y finas. "El programa "Lana-Cachemire" de Merloni Elettrodomestici fue aprobado por The Woolmark Company para el lavado de las prendas de lana que contienen las etiquetas "lavar a mano" que llevan las Marcas The Woolmark Company. Este es el primer ciclo delicado "lavar a mano" de una lavadora aprobada por "The Woolmark Company." (M.0206). La obtención de este resultado es posible gracias a una velocidad del cesto de 90 rotaciones por minuto, incluso durante la fase de enjuague, que evita la fric- ción de las fibras. Use siempre el progr. 9 (lana) para todas las prendas con el símbolo del lavado a mano: la cubeta con la mano. Para el cuidado de sus prendas de lana es preferible utilizar detergentes específicos. Instrucciones para la instalación y el uso 8 Cuando los detergentes y el agua no bastan... Cómo eliminar algunas manchas especiales -Vino rojo. Deje en remojo con detergente, enjuague y trate con ácido acético o ácido cítrico, luego enjuague. Trate eventuales residuos con blanqueador. - Sangre. Las manchas todavía frescas se deben tratar con agua fría. En caso de manchas ya secas, déjelas en remojo durante una noche con un detergente especial y luego refréguelas en agua y jabón. - Manchas secas de grasa. Humedezca con trementina, realice una suave presión sobre las manchas con la punta de los dedos y un paño de algodón, después de haber apoyado la prenda sobre una superficie blanda. - Herrumbre. Trate con sal oxálica (se encuentra en droguerías) disuelta en caliente, o un producto antiherrumbre en frío. Las manchas viejas pueden haber ya atacado el tejido: se corre el riesgo de tener que tirar la prenda... - Manchas de moho. Trátelas con blanqueador, enjuague bien (sólo para prendas blancas y de color resistentes al cloro). - Pintura al óleo. Humedezca con bencina detergente, presione suavemente sobre las manchas después de haber colocado la prenda sobre un paño suave, luego trátelas más veces con el detergente. - Tinta y bolígrafo. Aplique algodón embebido en alcohol metílico o alcohol de 90°. - Alquitrán. Aplique mantequilla fresca, pase trementina y luego lave de inmediato. - Cera. Raspe y posteriormente pase con la plancha muy caliente entre dos hojas de papel absorbente. A continuación pase un algodón con aguarrás o alcohol metílico. - Goma de mascar. Pase el solvente para esmalte de uñas y luego un trapo limpio. - Moho. Algodón y lino blanco deben ser sumergidos en una solución de cinco partes de agua, una de blanqueador y una cucharada de vinagre y luego lave de inmediato. Para otras telas blancas, use agua oxigenada de 10 volúmenes y luego lave inmediatamente. - Lápiz de labios. Aplique éter si el tejido es lana o algodón. Para la seda use trielina. - Esmalte de uñas. Coloque el tejido por la parte de la mancha sobre una hoja de papel absorbente y moje con el solvente desplazando la prenda a medida que la hoja se va coloreando. - Hierba. Aplique un algodón embebido en alcohol metílico. Cómo abrir y cerrar el cesto A) APERTURA (Fig. 1) Levante la tapa externa y ábrala completamente B) Abra luego el cesto usando ambas manos, como se indica en la Fig. 2: - presione el botón indicado por la flecha en la Fig. y, ejerciendo una leve presión hacia abajo, mantenga apoyada una mano, para evitar que las puertas se abran repentinamente haciendo mal a los dedos; - luego acompañe las puertitas que se desengancharán y se abrirán fácilmente. Fig. 1 Fig. 3 Fig. 2 Fig. 4 9 Instrucciones para la instalación y el uso C) INTRODUCCIÓN DE LA ROPA (Fig. 3) D) CIERRE (Fig. 4) - cierre bien el cesto bajando primero la puerta delantera y apoyando luego la posterior; - luego verifique que los ganchos de la puerta delantera estén perfectamente alojados en la sede de la puerta posterior; - después de haber escuchado el "clac" correspondiente al enganche, ejerza una leve presión hacia abajo sobre ambas puertas que no se deben desenganchar; - por último cierre la tapa externa. Importante para lavar mejor El secreto de la cubeta de detergente El primer secreto: la cubeta de detergente está cómodamente colocada bajo la puerta. Debe verter el detergente y el eventual aditivo respetando las dosis indicadas por los fabricantes: en general encontrará toda la información en el envase. Las dosis varían en función de la carga de ropa, de la dureza del agua y del grado de su su-ciedad. No se exceda. Más de de-tergente no produce más efi efi-cacia lavadora, al contrario... Con la experiencia, aprenderá a dosificar las cantidades de manera casi automática: se convertirán en su secreto. Cuando vierta el suavizante en el compartimiento 3 , tenga cuidado de no superar el nivel "max" indicado. La lavadora retira automáticamente el suavizante en cada programa de lavado. El detergente líquido debe ser vertido sólo pocos instantes antes de poner en funciona funciona-miento la máquina. Recuerde que el detergente líquido es particularmente aconsejado para lavados con temperatura de hasta 60 grados y para los programas de lavado que no incluyan la fase de prelavado. Están disponibles en el comercio detergentes líquidos o en polvo con contenedores especiales que deben ser introucidos directamente en el cesto, respetando las instrucciones escritas en el envase. No utilice nunca detergentes para lavado a mano ya que forman demasiada espuma potencialmente dañina para la lavadora. Un último secreto: al lavar con agua fría, reduzca siempre la cantidad de detergente; en el agua fría se disuelve menos que en el agua caliente y por lo tanto, en parte se perdería. En el compartimiento 1:: Detergente para prelavado (polvere) En el compartimiento 2:: Detergnte per lavado (polvere e liquido) En el compartimiento 3:: Suavizante En el compartimiento 4:: Blanqueador Mayor ahorro Prelavado, blanqueado, suavizante Cuando sea necesario blanquear, seleccione los programas especiales e introduzca el blanqueador en el compartimiento 4 de la cubeta de detergente. Al verter el blanqueador, tenga cuidado de no superar el nivel "máx." indicado. El uso del blanqueador excluye la posibilidad de efectuar el prelavado. El blanqueador tradicional debe utilizarse exclusiva exclusiva-mente para las telas resi resi-stentes blancas, mientras que el delicado debe utili utili-zarse para la ropa de color y para sintéticos. "Seda" ni con los "Programas Especiales" (véase pág.6). Nota:

1) El blanqueador concentrado se debe diluir

2) Con los detergentes

concentrados (en polvo o líquidos) use un programa sin prelavado.

3) Para los detergentes en

tabletas o contenidos en una bolita, no utilice el prelavado. Agregado de Suavizante El suavizante vuelve más suave la ropa y disminuye la carga electrostática de las fibras sintéticas. Los suavizantes se pueden Grados de dureza del agua utilizar para tejidos de felpa, Alemanes Franceses géneros °dH °T.H Dur.- Caracter. punto, cortinas,

0- 7

1 - Dulce

8-14 16-25 suavizante en

2 - Media

15-21 26-37 el comparti3 - Dura miento 3 de la + di 37

4 - Muy dura + di 21

cubeta según las indicacio- Una guía para un uso económico y ecológico de los electrodomésticos

CARGA MÁXIMA

La mejor manera para no derrochar energía, agua, detergente y tiempo es utilizar la lavadora con la carga máxima aconsejada. Una carga completa en lugar de dos medias cargas permite AHORRAR hasta el 50% de energía. USE MENOS DETERGENTE SI: lava poca ropa, la ropa está poco sucia, se forma espuma durante el lavado o el agua no es muy dura, o dulce (véase la tabla anterior con los grados de dureza del agua). Para conocer la dureza del agua, infórmese en la Oficina correspondiente de su Municipio. ¿EL PRELAVADO ES EFECTIVAMENTE NECESARIO? Sólo para ropa que esté verdaderamente sucia. Programar un lavado SIN prelavado para ropa poco sucia o medianamente sucia permite AHORRAR detergente, tiempo, agua y entre el 5 y el 15% de energía. ¿EL LAVADO CON AGUA CALIENTE ES VERDADERAMENTE NECESARIO? Tratar las manchas con un quitamanchas o sumergir las manchas secas en agua antes del lavado permite disminuir la necesidad de programar un lavado con agua caliente. Utilice un programa de lavado a 60° para AHORRAR hasta el 50% de energía. ANTES DE UTILIZAR UN PROGRAMA DE SECADO ... Si la ropa se debe secar en un secarropas, seleccione una alta velocidad de centrifugado, cuando exista un regulador de velocidad,. Un bajo contenido de agua en la ropa permite AHORRAR tiempo y energía en el programa de secado. nes de los fabricantes. El suavizante se introduce automáticamente en la máquina durante el último enjuague. Al finalizar el programa de lavado, en el compartimiento 3 permanece una cantidad residual de agua. La función de la misma es la introducción de suavizantes muy densos o diluir a aquellos concentrados. Si en el compartimiento 3 quedara más agua de la normal, esto significa que el dispositivo de vaciamiento está tapado, interrumpiendo así el efecto aspirante del dispositivo. Para la limpieza, véase la pág.13. No vierta nunca suavizantes y almidón juntos en el compartimiento, ya que podría producirse atascamiento del sistema de desbordamiento. Instrucciones para la instalación y el uso 10 Problemas y soluciones Antes de telefonear, lea aquí Puede suceder que la lavadora no funcione. En muchos casos se trata de problemas que pueden ser resueltos con facilidad sin necesidad de llamar al técnico. Antes de telefonear al Servicio de asistencia controle siempre los siguientes puntos. La lavadora no se enciende. ¿El enchufe está bien conectado en la toma? Haciendo la limpieza se podría haber movido. ¿Hay corriente en la casa? Podría haber intervenido el interruptor automático de seguridad porque, por ejemplo, hay demasiados electrodomésticos encendidos. La causa también puede ser una interrupción general de la energía eléctrica en su zona. ¿La puerta está bien cerrada? Por motivos de seguridad la lavadora no puede funcionar si la puerta está abierta o mal cerrada. ¿El botón de Encendido/ Apagado está presionado? En caso afirmativo, significa que ha sido seleccionado un comienzo programado. La perilla para el comienzo programado, en los modelos en que está prevista, ¿se encuentra en la posición correcta? ¿El grifo de agua está abierto? Por motivos de seguridad, si la lavadora no carga agua, no puede comenzar con el lavado.

CORRECTO INCORRECTO Cerrar el grifo después de cada lavado limita el desgaste del sistema hidráulico de la lavadora y elimina el peligro de pérdidas cuando no hay nadie en casa. No controle el funcionamiento de la lavadora sólo si el lugar donde está colocada está dotado de una descarga en el piso (pozo). Deje siempre las puertas semicerradas. De este modo no se producen malos olores. Limpie delicadamente la parte externa. Para limpiar la parte externa y las piezas de goma de la lavadora, use siempre un paño embebido en agua tibia y jabón. tiepida e sapone. Dejar conectado el enchufe mientras limpia la lavadora. También se debe desconectar el enchufe antes de ejecutar tareas de mantenimiento. Usar solventes y abrasivos agresivos. No use nunca productos solventes o abrasivos para limpiar la parte externa y las piezas de goma de la lavadora. Descuidar la cubeta de detergente. Puede ser extraída y para lavarla basta dejarla un poco de tiempo bajo el agua corriente. Irse de vacaciones sin pensar en la lavadora. Antes de partir de vacaciones, controle siempre que el enchufe esté desconectado y el grifo del agua cerrado. 11 Instrucciones para la instalación y el uso La lavadora no carga agua ¿El tubo está correctamente conectado al grifo? ¿Falta agua? Podrían estar efectuándose trabajos en el edificio o en la calle. ¿Hay suficiente presión? Podría existir una avería en el autoclave. ¿El filtro del grifo está limpio? Si el agua contiene mucho material calcáreo o bien si recientemente han sido efectuados trabajos en el acueducto, el filtro del grifo podría estar obstruido por fragmentos o residuos. ¿El tubo de goma está plegado? El recorrido del tubo de goma que lleva el agua a la lavadora debe ser lo más rectilíneo posible. Controle que no esté aplastado ni doblado. La lavadora carga y descarga agua de modo continuo ¿El tubo está ubicado demasiado bajo? Debe ser instalado a una altura comprendida entre 60 y 100 cm. ¿La boca del tubo está sumergida en el agua? ¿La descarga de pared posee un respiradero? Si después estas verificaciones el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la asistencia técnica. Si vive en un piso alto, podría haberse verificado un fenómeno de sifonaje. Para resolverlo debe instalarse una válvula específica. ¿El tubo de descarga está plegado? El recorrido del tubo de descarga debe ser lo más rectilíneo posible. Controle que no esté aplastado ni doblado. ¿Los tubos

instalación de descarga están obstruidos? ¿La eventual prolongación del tubo de descarga es irregular e impide el paso del agua? imperceptiblemente. Opere con sus pies, controlando con un nivel. ¿Hay espacio a su alrededor? Es oportuno que la máquina no esté apoyada en sanitarios y tenga un poco de espacio a su alrededor. Si está instalada sobre un piso alfombrado verifique que, entre los pies de apoyo y el piso, haya circulación de aire. ¿El programa elegido prevé la descarga de agua? Con algunos programas de lavado necesario accionar la descarga manualmente. La función "Antiarrugas" en las lavadoras donde está prevista - ¿se puede utilizar? Esta función requiere accionar descarga manualmente. ¿La bomba de descarga está obturada? Para inspeccionarla, cierre el grifo, desconecte el enchufe y siga las instrucciones de la página 12, o bien, llame a la Asistencia técnica. No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales. La lavadora vibra mucho durante la centrifugación. ¿El grupo oscilante interno, en el momento de la instalación, fue d e s b l o q u e a d o correctamente? Véase la pagina 2 dedicada a la instalación. ¿La lavadora está bien nivelada? La nivelación del aparato se debe controlar periódicamente. Con el pasar del tiempo, la lavadora podría haberse desplazado lenta

La lavadora pierde agua. ¿La abrazadera del tubo de caga está bien atornillada? Cierre el grifo, desconecte el enchufe y pruebe a apretarla sin forzar. ¿La cubeta de detergente está tapada? Pruebe a extraerla y lavarla bajo el agua corriente. ¿El tubo de descarga no está bien fijado? Cierre el grifo, desconecte el enchufe y pruebe a fijarlo mejor. Se forma demasiada espuma. ¿El detergente adecuado para el uso en la lavadora? Verifique que contenga la definición "para lavadora" o "a mano y en lavadora", o algo similar. ¿La cantidad de detergente es adecuada? Un exceso de detergente, además de producir demasiada espuma, no lava más eficazmente y contribuye a producir incrustaciones en las partes internas de la lavadora. Si, no obstante todos los controles, la lavadora no funciona y el inconveniente detectado continúa manifestándose, llame al Centro de Asistencia autorizado más próximo, comunicando la siguiente información: - el tipo de avería - la sigla del modelo (Mod...) - el número de serie (S/N ....) Esta información la encontrará en la placa que está fijada en la parte posterior del zócalo (fig. 1). Efectuar una inspección a la bomba y al tubo de goma cuando haga falta. La lavadora está provista de una bomba autolimpiante que no requiere operaciones de limpieza ni mantenimiento. Pero puede suceder que pequeños objetos caigan accidentalmente en la bomba: monedas, broches, botones sueltos y otros objetos pequeños. Para evitar daños, estos objetos son detenidos en una pre-cámara accesible, situada en la parte inferior de la bomba. Para acceder a esta pre-cámara basta retirar el panel de cobertura ubicado en la parte inferior de la lavadora (fig. 1); luego retirar la tapa girándola en sentido antihorario (fig. 2) e inspeccionar cuidadosamente el interior. El tubo de goma Controle el tubo de goma al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido de inmediato ya que durante los lavados debe soportar fuertes presiones que podrían provocar roturas repentinas. Fig. 1 Fig. 2 Atención: controle que el ciclo de lavado haya concluido y desconecte el enchufe antes de retirar la tapa y antes de efectuar cualquier operación de mantenimiento. Es normal que al retirar la tapa se produzca una pequeña pérdida de agua. Al volver a colocar el panel de cobertura, controle que los ganchos situados en la parte inferior se introduzcan en las respectivas ranuras, antes de empujarlo contra la máquina. Instrucciones para la instalación y el uso 12 Cuidado y Mantenimiento fácil Trátela bien y será siempre su amiga Su lavadora es una confiable compañera de vida y de trabajo. Mantenerla en forma es importante. También para Ud. Su lavadora está proyectada para durar muchos años sin problemas. Algunas intervenciones muy simples ayudan a mantenerla en forma y a prolongar su duración. Ante todo debe cerrar siempre el grifo de agua después de cada lavado lavado; la presión continua del agua puede desgastar algunos componentes. Además, de esta manera se elimina el peligro de pérdidas cuando no hay nadie en casa. Si el agua de su zona es demasiado dura, use un producto anticalcáreo (el agua es dura si deja fácilmente marcas blanquecinas en torno a los grifos o bien en torno las descargas, especialmente en la bañera. Para obtener información más precisa sobre el tipo de agua de su instalación puede dirigirse al Acueducto local o bien a un plomero de la zona). Es necesario vaciar siempre los bolsillos de las prendas, retirando también monedas, alfileres, distintivos y cualquier otro objeto duro. La parte externa de la lavadora debe ser lavada con un paño embebido en agua tibia y jabón. Es importante lavar periódicamente la cubeta extraíble de detergente. Para prevenir incrustaciones basta ponerla un corto tiempo bajo el grifo de agua corriente. No exagere nunca con las dosis de detergente. El detergente normal contiene ya productos anticalcáreos. Sólo

agua particularmente dura, o sea, muy rica en calcio, le aconsejamos utilizar un producto específico al efectuar cada lavado. Puede ser conveniente efectuar, de vez en cuando, un ciclo de lavado con una dosis de producto anticalcáreo, sin detergente y sin ropa. No utilice ningún detergente o aditivo en dosis excesivas ya que podrían producir excesiva espuma, con consiguientes incrustaciones y posibles daños a los componentes de su lavadora. ¡Vacíe siempre los bolsillos: aún los objetos metálicos pequeños, durante el centrifugado, pueden dañar gravemente el cesto de su lavadora! Cómo limpiar la cubeta de detergente Desmontaje: Limpieza: Reinstalación: Ejerza una ligera presión sobre el botón grande en la parte delantera de la cubeta de detergente y tírelo hacia arriba (fig. 1). Limpie luego la cubeta bajo el grifo (fig.3) utilizando un viejo cepillo de dientes y, una vez extraído el par de sifones ubicados en la parte superior de los compartimientos 1 y 2 (fig. 4), controle que los mismos no estén obstruidos y enjuáguelos. No olvide volver a introducir el par de sifones en sus correspondientes alojamientos y por último volver a colocar la cubeta en su lugar, enganchándola (fig. 4, 2, 1). Fig. 1 Fig. 2 Fig. 4 13 Instrucciones para la instalación y el uso Fig. 3 Características técnicas Modelo AT 84 Dimensiones Ancho cm 40 Altura cm 85 Profundidad cm 60 Capacidad de 1 a 5 kg Conexiones eléctricas Tensión 230 voltios 50 Hz potencia máxima absorbida 2100 W Conexiones hídricas Presión máxima presión mínima capacidad del cesto Velocidad de centrifugación/min. Hasta

Programas de control según la norma IEC 456 realizado con 5,0 kg. de carga, programa 3 a 60° Esta máquina cumple con lo establecido por las siguientes Directivas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones El fabricante se reserva el derecho de aportar, en cualquier momento y sin previo aviso al público, cualquier modificación considerada necesaria para la máquina o para los accesorios de sus modelos, debido a exigencias técnicas y comerciales. Instrucciones para la instalación y el uso 14
