MANUAL DE USUARIO AB 40 HOTPOINT
Lavadora Instrucciones para la instalación y el uso

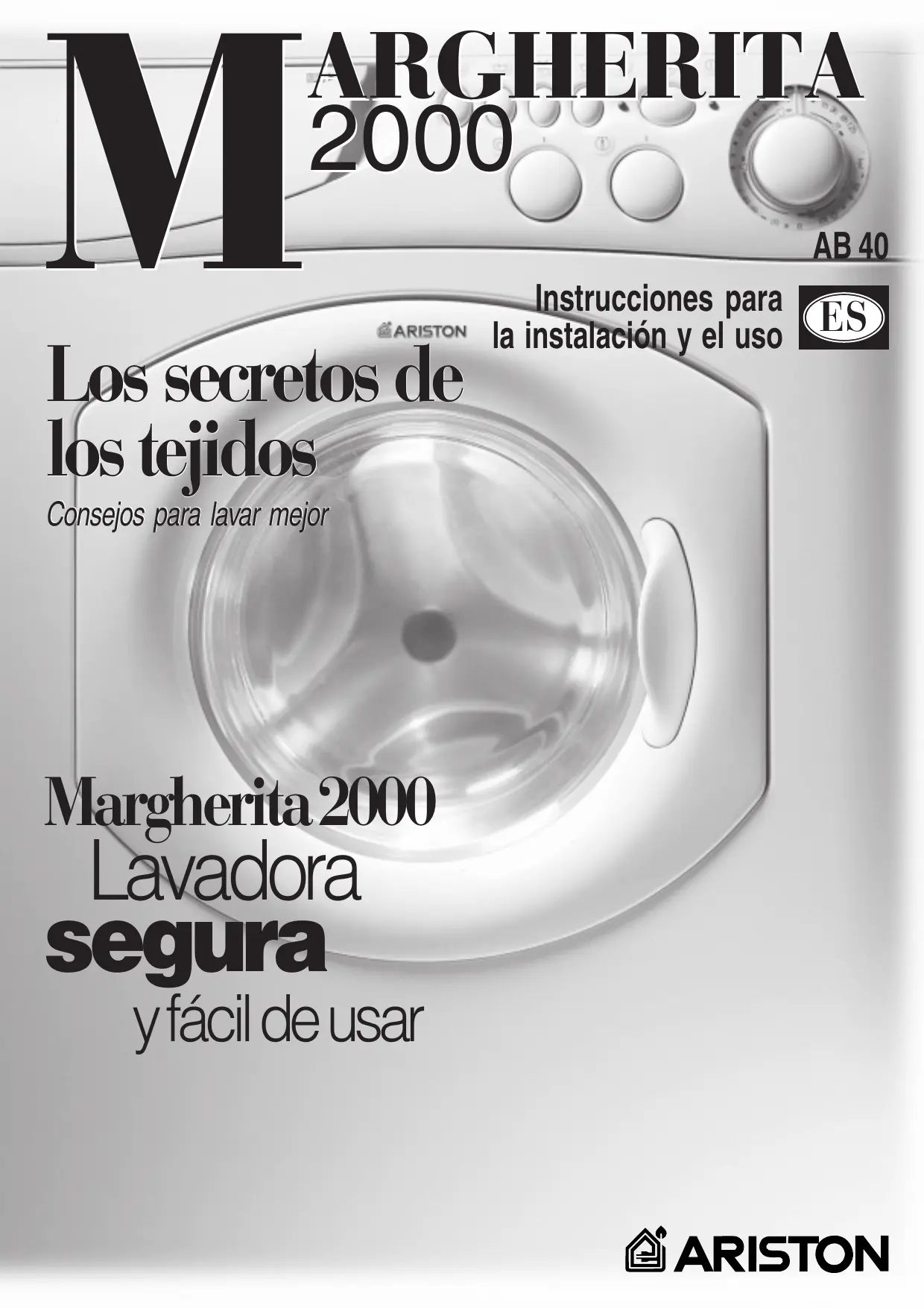

Los secretos de los tejidos Consejos para lavar mejor Margherita 2000 Lavadora segura y fácil de usar AB 40 Instrucciones para la instalación y el uso ES M ARGHERITA
Guía rápida para Margherita 2000 Descubre aquí los 11 temas que se explican en las páginas de este manual. Lee, aprende y diviértete: descubrirás muchos pequeños secretos para lavar mejor, con menor esfuerzo y haciendo durar más la lavadora. Y sobre todo con mayor seguridad.
Transporte e instalación (p. 38) La instalación, después de la entrega o de una mudanza, es la operación más importante para obtener un correcto funcionamiento de Margherita 2000. Controla siempre:
1. que la instalación eléctrica cumpla con las normas;
2. que los tubos de carga y descarga del agua estén correctamente
conectados. No utilice nunca tubos ya usados.
3. que la lavadora quede nivelada. Vale la pena por lo que se refiere
a la duración de la lavadora y a la calidad de tu lavado.
4. que se hayan quitado los tornillos de fijación del tambor ubicados
en la parte posterior de la lavadora.
Qué prendas se deben introducir en la lavadora y cómo activar Margherita 2000 (p. 30) Separar correctamente la ropa es una operación importante, tanto para obtener un buen lavado como para garantizar la duración de la lavadora. Aprende todos los trucos y los secretos para separar la ropa: colores, tipo de tejido, tendencia a producir pelusa son los criterios más importantes.
Guía para interpretar las etiquetas (p. 33) Los símbolos presentes en las etiquetas de las prendas de vestir son de fácil comprensión y muy importantes para el éxito del lavado. Aquí encontrarás una guía sencilla para interpretar correctamente temperaturas aconsejadas, tipos de tratamiento y modalidades de planchado.
Consejos útiles para no equivocarse (p. 34) Antes teníamos a las abuelas que daban buenos consejos y no existían los tejidos sintéticos: así era fácil lavar. Hoy Margherita 2000 te ofrece muy buenos consejos y te permite incluso lavar lana tal como podría hacerlo una experta lavandera a mano.
El depósito de detergente (p. 35) Cómo utilizar el depósito de detergente.

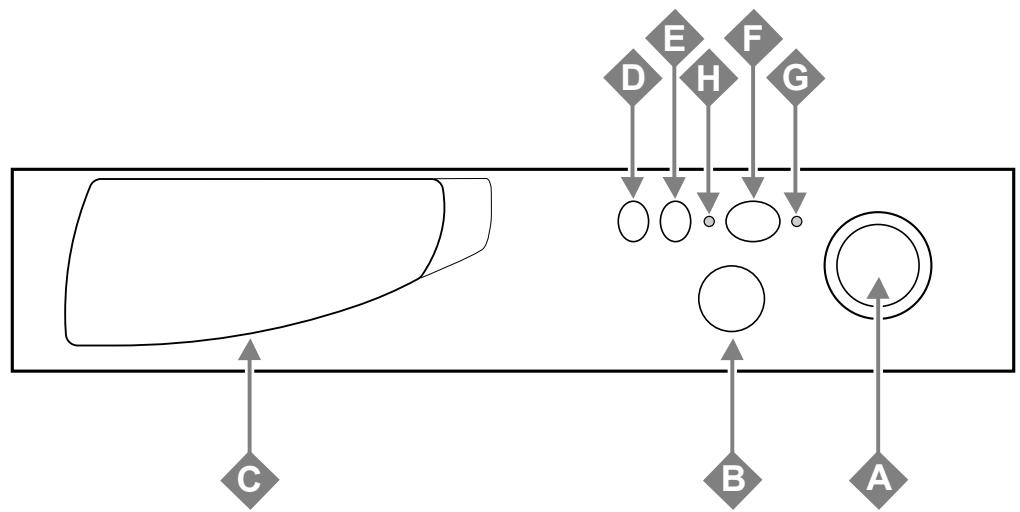

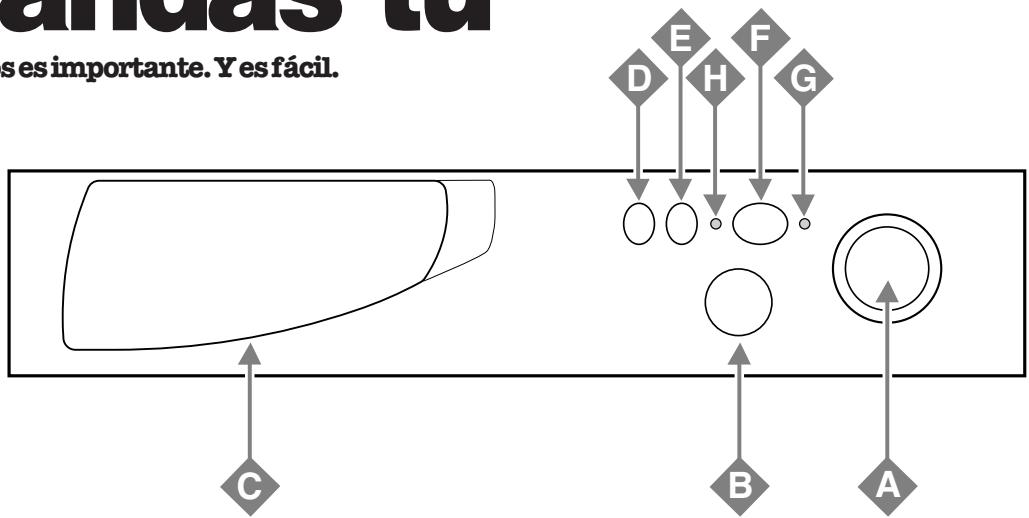

el funcionamiento del panel de mandos (p. 31) El panel de mandos de Margherita 2000 es muy sencillo. Cuenta con pocos mandos esenciales para obtener todo tipo de lavado, desde el más enérgico, capaz de lavar el mono de un mecánico, hasta el más delicado para la lana. Aprende a usarlos y lavarás mejor, haciendo durar más tu lavadora. Es fácil. 29 Margherita 2000 - Instrucciones para la instalación y el uso
Guía de los programas de Margherita 2000 (p. 32) Una tabla sencilla para seleccionar rápidamente entre todos los programas, las temperaturas, los detergentes y eventuales aditivos. Usa los productos más adecuados y obtendrás un lavado mejor, ahorrando tiempo, agua y energía, día tras día.
Cuidado y mantenimiento (p. 39) Margherita 2000 es una amiga: bastan unos pocos y pequeños cuidados para recompensarte con tanta fidelidad y dedicación. Trátala cuidadosamente y lavará para ti durante años y años.
Problemas y soluciones (p. 36 y 37) Antes de llamar al técnico, mira aquí: muchísimos problemas pueden tener una solución inmediata. Pero si no logras resolverlos, llama al número de la asistencia Ariston y en poco tiempo cualquier avería será reparada.
Características técnicas (p. 37) Aquí encontrarás las características técnicas de tu lavadora: sigla del modelo, especificaciones eléctricas e hídricas, dimensiones, capacidad, velocidad de centrifugación y cumplimiento con lo establecido por las normas y directivas italianas y europeas.
Seguridad para ti y los niños (p. 40) Aquí encontrarás consejos indispensables para garantizar tu seguridad y la de tu familia, que es lo más importante. ARGHERITA
¿Qué prendas se pueden introducir en la lavadora? Antes de lavar, puedes hacer mucho para obtener un mejor lavado. Separa las prendas según tejido y colores. Mira las etiquetas y respeta las indicaciones. Alterna prendas pequeñas y grandes. Antes de lavar. Separa la ropa según el tipo de tejido y la resistencia de los colores: tejidos delicados y tejidos resistentes deben ser lavados por separado. Los colores claros deben ser separados de aquéllos oscuros. Vacía todos los bolsillos (retirando monedas, papel, billetes de banco y pequeños objetos) y controla los botones. Fija de inmediato o retira los botones que estén sueltos ya que podrían desprenderse durante el lavado. Para obtener buenos resultados es importante separar las prendas según tipo de tejido, color y tendencia a la producción de pelusa Las etiquetas te dicen todo. Mira siempre las etiquetas: te dicen todo acerca de la prenda de vestir y de cómo lavarla de la mejor manera. En la página 33 encuentras todas las explicaciones relativas a los símbolos indicados en las etiquetas de las prendas de vestir. Sus indicaciones son muy importantes para lavar mejor y hacer durar aún más las prendas. Activar Margherita 2000 Apenas instalada, efectuar un ciclo de lavado predisponiendo el programa "1" en 90 grados. Activar correctamente Margheri- 1. La escotilla haya quedado ta 2000 es importante tanto por correctamente cerrada. lo que se refiere a la calidad del 2. El enchufe esté conectado en lavado como a la prevención de la toma de corriente. problemas y aumento de duración 3. El grifo del agua esté abierto. de la lavadora. Después de haber 4. la tecla F no esté activada cargado la ropa y el detergente y (posición OFF). los eventuales aditivos controla siempre que: Elegir el programa El programa se elige según el tipo Para las prendas más de prendas a lavar. Para elegir el delicadas: introduce la programa consulta la tabla de la ropa interior, medias página 32. Gire el selector A hasta femeninas y otras alcanzar el número del programa prendas delicadas en deseado. Seleccione la tempeuna bolsa de tela para ratura con el mando B y, si es protegerlas necesario, active las funciones de las teclas D, E; por último presione la tecla de On/Off F (posición ON). Al concluir el lavado ... Espera que el testigo H se apague: se requieren aproximadamente tres minutos. A continuación apaga Margherita 2000 presionando el botón de On/ Off F (posición OFF). A partir de este momento puedes abrir con seguridad la escotilla. Después de haber retirado la ropa recién lavada, deja siempre la escotilla abierta o semiabierta, para que la humedad que queda en el interior pueda evaporarse. Cierra siempre el grifo del agua. Antiarrugas Esta función interrumpe el programa (en el símbolo ) de lavado manteniendo la ropa en remojo antes del centrifugado y resulta activa sólamente en los programas delicados para tejidos sintéticos y lana. Es una función valiosísima porque protege los tejidos delicados y sintéticos contra arrugas y pliegues (por ejemplo cuando no es posible sacar la colada al finalizar el lavado y solamente después de unas horas). El programa se completa con un centrifugado breve o con vaciado del agua sin centrifugado. En el primer caso bastará girar el selector A en sentido horario y por un segmento. En el segundo caso, distinto, será mejor que el selector A gire hasta la posición de vaciado . En ambos casos, la rotación de la manecilla ) se efectuará con lavadora apagada. Cómo eliminar las manchas más frecuentes Tinta y bolígrafo Aplicar algodón embebido en alcohol metílico o alcohol de 90°. Alquitrán Aplicar mantequilla fresca, pasar trementina y lavar de inmediato. Cera Raspar y sucesivamente pasar la plancha muy caliente entre dos hojas de papel absorbente. A continuación pasar algodón con aguarrás o alcohol metílico. Goma de mascar Usar disolvente para esmalte para uñas y a continuación un trapo limpio. Moho Algodón y lino blanco deben ser sumergidos en una solución de cinco partes de agua, una de blanqueador y una cucharada de vinagre y a continuación lavar de inmediato. Para otros tejidos blancos usar agua oxigenada de 10 volúmenes y a continuación lavar de inmediato. Lápiz de labios Aplicar éter si el tejido es lana o algodón. Para la seda usar trielina. Esmalte de uñas Colocar el tejido por la parte de la mancha sobre una hoja de papel absorbente y mojar con el disolvente, desplazando la prenda a medida que la hoja se va coloreando. Hierba Aplicar el algodón embebido en alcohol metílico. Margherita 2000 - Instrucciones para la instalación y el uso 30 M ARGHERITA Comprender el funcionamento del panel de mandos Aquí mandas tú Elegir los programas adecuados es importante. Y es fácil.
Este mando sirve para seleccionar, entre 15 posibilidades, el programa de lavado considerado más apropiado para su ropa (véase tabla de programas en la pág. 32). Gire este mando exclusivamente en sentido horario y con la máquina apagada. Mando temperatura Permite predisponer la temperatura de lavado indicada en la tabla de los programas (véase pág. 32). Además, si lo deseas, te permite reducir la temperatura aconsejada para el programa seleccionado, hasta el lavado en frío. ( ). Contenedor detergentes Está dividido en tres compartimientos:
2. detergente para lavado;
Exclusión centrifugado Esta tecla sirve para excluir el centrifugado. Debe utilizarse cuando se lavan prendas difíciles de planchar. Media carga Este mando reduce el consumo de agua durante los aclarados. Aconsejamos usarlo únicamente cuando la lavadora no está cargada por completo, y acordarse de disminuiroportunamentelacalidad de detergente empleado. On/Off Con el botón F presionado la lavadora permanece encendida y cuando este botón no está presionado la lavadora está apagada. Testigo On/Off La luz indicadora iluminada indica que la lavadora está alimentada eléctricamente.
La cubeta de los detergentes está aquí. 31 Margherita 2000 - Instrucciones para la instalación y el uso
Testigo escotilla bloqueada El testigo encendido indica que la escotilla está bloqueada para impedir aperturas accidentales. Para evitar daños se debe esperar que el testigo se apague antes de abrir la escotilla. La espera es de aproximadamente tres minutos.
¿Qué ropa deseas lavar hoy día? Los programas para todas las estaciones Descripción de los tejidos y de la suciedad Selector progr. Selector temper. Detergente Detergen- Suavi- Duración prelavado te lavado zante del ciclo (minutos) Descripción del ciclo de lavado ALGODÓN
Lavado a 60°C, aclarados, centrifugados intermedios y final Blancos y colores muy sucios
Lavado a 40°C, aclarados, centrifugados intermedios y final Blancos y colores resistentes normalmente sucios (lencería de color, batas, camisetas, etc.)
Lavado a 60°C, aclarados, centrifugados intermedios y final Blancos y colores poco sucios
Lavado a 40°C, aclarados, centrifugados intermedios y final Blancos y colores delicados poco sucios (camisas, camisetas, etc.)
MAX Blancos muy sucios (sábanas, manteles, ecc.)
Blancos y colores resistentes muy sucios
Aclarados con toma autom. del suavizante, centrifugados intermedios y final Tratamiento con suavizantes
Aclarados con toma autom. del suavizante, centrifugados intermedios y final Centrifugado Vaciado y centrifugado final SINTÉTICOS Sintéticos de color resistentes muy sucios (lencería para recién nacidos, etc.)
Lavado a 60°C, aclarados, antiarrugas o centrifugado delicado Sintéticos de color muy sucios
Lavado a 50°C, aclarados, antiarrugas o centrifugado delicado Sintéticos con colores delicados muy sucios
Lavado a 50°C, aclarados, antiarrugas o centrifugado delicado Sintéticos con colores delicados poco sucios (lencería de todo tipo ligeramente sucia)
Aclarados con toma del suavizante, antiarrugas o centrifugado delicado Tratamiento con suavizantes
Aclarados con toma del suavizante, antiarrugas o centrifugado delicado Centrifugado Vaciado y centrifugado delicado DELICADO Lana (lavable en lavadora)
Aclarados con toma de suavizante, antiarrugas o centrifugado delicado Tratamiento con suavizante
Aclarados con toma del suavizante, antiarrugas o centrifugado delicado Centrifugado Vaciado y centrifugado delicado Vaciado Vaciado sin centrifugado Los datos que aparecen en la tabla tienen un valor de carácter general, ya que pueden variar según la cantidad y tipo de ropa, la temperatura del agua de red y la temperatura del ambiente. Margherita 2000 - Instrucciones para la instalación y el uso 32 M ARGHERITA Comprender el significado de las etiquetas Aprende los significados de estos símbolos y lavarás mejor, tus prendas durarán más y tu lavadora recompensará tu atención lavando mejor. En toda Europa cada etiqueta contiene un mensaje representado por pequeños pero importantes símbolos. Aprender a comprenderlos es fundamental para lavar mejor y tratar las propias prendas de vestir de la manera adecuada. Se dividen en cinco categorías, representadas por formas diferentes: lavado , blanqueo , planchado , limpieza en seco y, por último, secado . Consejos Útiles Pon del revés las camisas para lavarlas mejor y hacerlas durar más. Retira siempre los objetos de los bolsillos. Mira las etiquetas: te dan indicaciones útiles e importantes. En el cesto, alterna prendas grandes con prendas pequeñas. Presta atención para no equivocar la temperatura.... Consulta y aprende los significados de los símbolos de esta tabla: te ayudarán a lavar mejor, a tratar mejor tus prendas y a hacer rendir más tu Margherita 2000 Ariston. Lavado Acción fuerte Blanqueado Planchado Lim pieza en seco Temperat. alta A cción suave
Lavado a 95°C Secado Se puede blanquear en agua fría Temperat. moderada
Planchado enérgico max 200°C Lim pieza en seco con todos los solventes Se puede secar en secadora
Lavado a 60°C No blanquear Planchado medio max 150°C Lim pieza en seco con percloro, bencina avio, bencina, R111 e R113 No se puede secar en secadora
Lavado a 40°C Lavado a 30°C Lavado suave a mano No lavar con agua 33 Margherita 2000 - Instrucciones para la instalación y el uso Planchado max 110°C No planchar Lim pieza en seco con bencina avio, bencina y R113 Secar extendido No limpiar en seco Secar una prenda no centrifugada, colgada Secar en un colgador de ropa Consejos Útiles para no equivocarse No lavar nunca en lavadora...ropa sin dobladillos, deshilachada o rota. Si es necesario lavarla, encerrarla en una bolsa. Tampoco se debe lavar ropa de colores fuertes junto con ropa blanca. ¡Se debe prestar atención al peso! Para obtener los mejores resultados, no superar los pesos indicados, relativos a la carga máxima de ropa seca: - Tejidos resistentes: máximo 5 kg - Tejidos sintéticos: máximo 2,5 kg - Tejidos delicados: máximo 2 kg - Pura lana virgen: máximo 1 kg ¿Cuánto pesan? 1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1.200 g 1 toalla 150/250 g Las camisetas coloreadas, las estampadas y las camisas duran más si se lavan del revés. Las camisetas y los chandales estampados deben plancharse siempre del revés. Alarma monos de tirantes. Los clásicos monos tipo "salopette" tienen tirantes con ganchos que pueden dañar el cesto o las otras prendas durante el lavado. Si introduces los ganchos en el bolsillo de la pechera y los fijas con alfileres de gancho eliminarás todo peligro. M ARGHERITA
Vacaciones: desconectar el enchufe. Antes de partir de vacaciones es conveniente desconectar el enchufe, cerrar el grifo de entrada del agua y dejar abierta o entreabierta la escotilla. Procediendo de esta manera, el cesto y la guarnición permanecerán secos y en el interior no se producirán olores desagradables. CICLO LANA Para obtener mejores resultados, utilice un detergente específico, y cuide que la carga no sea superior a 1kg de ropa. Cómo lavar casi todo Las cortinas. Tienden a arrugarse mucho. Para limitar este efecto he aquí un consejo: dóblalas adecuadamente e introdúcelas en una funda de almohada o bolsa de red. Lávalas por separado, de manera que el peso total no supere media carga. Parkas acolchadas con plumas y anoraks. También las parkas acolchadas con plumas y los anoraks, si el relleno es de pluma de ganso o de pato, pueden ser lavados en lavadora. Lo importante es no completar una carga de 5 kg, llegando al máximo a 2 o 3 kg; repetir el aclarado una o dos veces utilizando la centrifugación delicada. Zapatillas de tenis. Las zapatillas de tenis deben ser ante todo limpiadas para quitarles el fango; pueden lavarse junto con los vaqueros y las prendas más resistentes. No lavarlas junto con ropa blanca. Margherita 2000 - Instrucciones para la instalación y el uso 34 M ARGHERITA

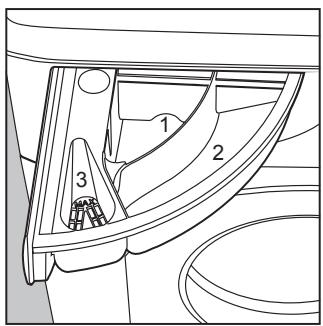

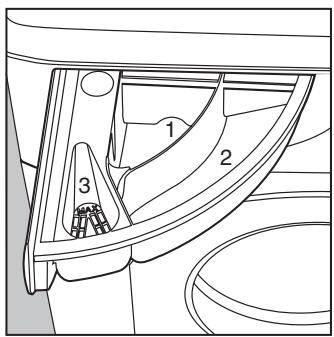

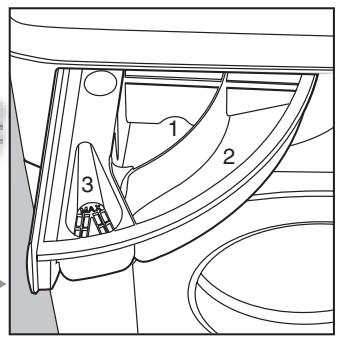

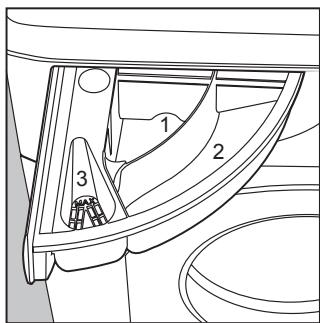

Importante para lavar mejor El secreto del depósito de detergente El primer secreto es el más fácil: el cajón de detergente se abre girándolo hacia afuera. Debes verter los detergentes y el eventual aditivo aplicando las dosis indicadas por los fabricantes: en general encontrarás todas las informaciones en el envase. Las dosis varían en función de la carga de ropa, de la dureza del agua y del grado de suciedad. Con la experiencia, aprenderás a dosificar las cantidades de manera casi automática: se convertirán en tu secreto. Al verter el suavizante en el compartimiento 3 evita que éste salga por la rejilla. La lavadora retira automáticamente el suavizante para cada programa de lavado. El detergente líquido debe ser vertido en el compartimiento 2 y sólo pocos instantes antes de activar la máquina. Recuerda que el detergente líquido es particularmente adecuado para lavados con temperatura de hasta 60 grados y para los programas de lavado que no comprenden la fase de prelavado. Están disponibles en el comercio detergentes líquidos o en polvo con contenedores especiales que deben ser introducidos directamente en el cesto, aplicando las instrucciones escritas en el envase. No utilizar nunca detergentes para lavado a mano, ya que forman demasiado espuma, potencialmente dañina para la lavadora. Constituyen una excepción los detergentes específicamente estudiados tanto para el lavado a mano como en lavadora. Un último secreto: al lavar con agua fría, reduce siempre la cantidad de detergente; en el agua fría se disuelve menos que en el agua caliente, por lo que en parte se perdería. En el compartimiento 1: Detergente para prelavado (polvo) En el compartimiento 2: Detergente para lavado (polvo o líquido)
El contenedor de los detergentes puede ser retirado y para ello basta extraerlo elevándolo y tirándolo hacia afuera de la manera ilustrada en la figura; para lavarlo basta dejarlo por un poco de tiempo bajo el agua corriente. Mayor ahorro Una guía para un uso económico y ecológico de los electrodomésticos
La mejor manera para no derrochar energía, agua, detergente y tiempo es utilizar la lavadora con la carga máxima aconsejada. Una carga completa en lugar de dos medias cargas permite AHORRAR hasta el 50% de energía. ¿EL PRELAVADO ES EFECTIVAMENTE NECESARIO? Sólo para ropa que esté verdaderamente sucia. Programar un lavado SIN prelavado para ropa poco sucia o medianamente sucia permite AHORRAR detergente, tiempo, agua y entre el 5 y el 15% de energía. ¿EL LAVADO CON AGUA CALIENTE ES VERDADERAMENTE NECESARIO? Tratar las manchas con un quitamanchas o sumergir las manchas secas en agua antes del lavado permite reducir la necesidad de programar un lavado con agua caliente. Utiliza un programa de lavado a 60° para AHORRAR hasta el 50% de energía. ANTES DE UTILIZAR UN PROGRAMA DE SECADO Seleccionar una alta velocidad de rotación para reducir el contenido de agua en la ropa antes de utilizar el programa de secado. Esto significa AHORRAR tiempo y energía. 35 Margherita 2000 - Instrucciones para la instalación y el uso En el compartimiento 3: Aditivos (suavizantes, perfumes,etc.) M ARGHERITA
Problemas y soluciones Antes de telefonear lee aquí Puede suceder que la lavadora no funcione. En muchos casos se trata de problemas que pueden ser resueltos con facilidad sin necesidad de llamar al técnico. Antes de telefonear al Servicio de asistencia controla siempre los siguientes puntos. La lavadora no funciona. ¿El enchufe está correctamente conectado a la toma? Haciendo la limpieza podría haber sido desconectado. ¿Hay corriente en la casa? Podría haber saltado el interruptor automático de seguridad porque, por ejemplo, hay demasiados electrodomésticos encendidos. La causa también puede ser una interrupción general de la energía eléctrica en tu zona. ¿La escotilla está correctamente cerrada? Por motivos de seguridad la la- vadora no puede funcionar si la escotilla está abierta o mal cerrada. ¿El botón de On/Off está presionado? En caso afirmativo, significa que ha sido seleccionado un inicio programado. El mando para el inicio programado, en los modelos en que está previsto, ¿se encuentra dispuesto en posición correcta? ¿El grifo del agua está abierto? Por motivos de seguridad, si la lavadora no carga agua el lavado no puede comenzar. La lavadora no carga agua. CORRECTO INCORRECTO Cerrar el grifo después de cada lavado. Limita el desgaste del sistema hidráulico de la lavadora y elimina el peligro de pérdidas cuando no hay nadie en casa. Dejar siempre entreabierta la escotilla. De este modo no se producen malos olores. Limpiar delicadamente la parte externa. Para limpiar la parte externa y las piezas de goma de la lavadora usa siempre un paño embebido en agua tibia y jabón. Dejar conectado el enchufe mientras limpias la lavadora. También el enchufe debe ser desconectado antes de ejecutar tareas de mantenimiento. Usar disolventes y abrasivos agresivos. No usar nunca productos disolventes o abrasivos para limpiar la parte externa y las piezas de goma de la lavadora. Descuidar el depósito de detergente. Puede ser extraído y para lavarlo basta dejarlo un poco de tiempo bajo el agua corriente. ¿El tubo está correctamente conectado al grifo? ¿Falta agua? Podrían estarse efectuando trabajos en el edificio o en la calle. ¿Hay suficiente presión? Podría haberse verificado una avería en el autoclave. ¿El filtro del grifo está limpio? Si el agua contiene mucho material calcáreo o bien si recientemente han sido efectuados trabajos en la red de suministro, el filtro del grifo podría estar obstruido por fragmentos o detritos. ¿El tubo de goma está doblado? La posición del tubo de goma que lleva el agua a la lavadora debe ser lo más rectilínea posible. Controla que no esté aplastado ni doblado. La lavadora carga y descarga agua de modo continuo. ¿El tubo está puesto demasiado bajo? Debe ser instalado a una altura variable entre 60 y 100 cm. ¿La boca del tubo está sumergida en el agua? ¿La descarga de pared tiene desahogo de aire? Si después de haber efectuado estas verificaciones el problema no se resuelve, cierra el grifo del agua, apaga la lavadora y llama a la Asistencia. Si vives en un piso alto, podría haberse verificado un fenómeno de sifón. Para resolverlo debe instalarse una válvula específica. Irse de vacaciones sin pensar en la lavadora. Antes de partir de vacaciones controla siempre que el enchufe esté desconectado y el grifo del agua cerrado. Margherita 2000 - Instrucciones para la instalación y el uso 36 M ARGHERITA La lavadora no descarga ni efectúa el centrifugado. ¿El programa escogido comprende la descarga del agua? En algunos programas de lavado es necesario accionar manualmente la descarga. La función "Antiarrugas" -en las lavadoras en que está prevista- está activada? Esta función requiere el accionamiento manual de la descarga. ¿La bomba de descarga está obturada? Para inspeccionarla, cerrar el grifo, desconectar el enchufe y aplicar las instrucciones de página la 39, o bien, llamar a la Asistencia técnica. No recurras nunca a técnicos no autorizados y rechaza siempre la instalación de piezas de recambio no originales. ¿El tubo de descarga está doblado? La posición del tubo de descarga debe ser lo más rectilínea posible. Controla que no esté aplastado ni doblado. ¿El conducto de la instalación de descarga está obstruido? ¿El eventual alargador del tubo de descarga es irregular e impide el paso del agua? La lavadora vibra mucho durante la centrifugación. ¿Al efectuar la instalación, la unidad oscilante interna ha sido correctamente desbloqueada? Véase la página sucesiva dedicada a la instalación. ¿La lavadora está nivelada? La nivelación debe ser controlada periódicamente. Con el paso del tiempo, la lavadora podría haberse desplazado lenta e imperceptiblemente. Actuar sobre las patas, controlando con un nivel. ¿Está instalada entre muebles y pared? Si no es un modelo a empotrar, durante el ciclo de centrifugación la lavadora debe oscilar ligeramente. Es necesario que disponga de algunos centímetros de espacio libre en torno a ella. La lavadora pierde agua. ¿La rosca del tubo de carga está correctamente enroscada? Cierra el grifo, desconecta el enchufe y aprieta la rosca sin forzar. ¿El contenedor de los detergentes está obturado? Extráelo y lávalo bajo agua corriente. ¿El tubo de descarga no está correctamente fijado? Cierra el grifo, desconecta el enchufe e intenta fijarlo adecuadamente. Se forma demasiada espuma. ¿El detergente es adecuado para el uso en lavadora? Controla que se trate de producto "para lavadora" o bien para uso "a mano y en lavadora" o similar. ¿La cantidad de detergente es adecuada? Un exceso de detergente, además de producir demasiada espuma, no lava más eficazmente y contribuye a producir incrustaciones en las partes internas de la lavadora. Si, no obstante todos los controles, la lavadora no funciona y el inconveniente detectado continúa manifestándose, llama al Centro de Asistencia autorizado más próximo, comunicando las siguientes informaciones: - el tipo de avería - la sigla (Mod. ....) - el número de serie (S/N ....) Estas informaciones aparecen en la placa que está fijada en la parte trasera de la lavadora. Características técnicas modelo AB 40 dimensiones longitud cm 59,5 altura cm 85 profundidad cm 52,5 capacidad de 1 a 5 kg conexiones eléctricas tensión 220/230 Volt 50 Hz potencia máxima absorbida 2000 W conexiones hidráulicas presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad de la cuba 40 litros velocidad de centrifugado hasta 400 rpm Estos aparatos han sido construidos de conformidad con las siguientes Normas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones 37 Margherita 2000 - Instrucciones para la instalación y el uso M ARGHERITA
Transporte e instalación Cuando llega Margherita 2000 Sea en el caso de recibirla nueva sea que haya sido recién trasladada por mudanza, la instalación es un momento importantísimo para el correcto funcionamiento de la lavadora. Después de haber retirado el embalaje controle el estado de la lavadora. En caso de duda, llame inmediatamente al servicio técnico oficial. La parte interna de la lavadora está bloqueada para efectuar el transporte mediante 3 tornillos colocados en el respaldo. Antes de poner en funcionamiento la lavadora es necesario retirar estos tornillos y las gomitas con el respectivo separador (conserva todas estas piezas); los agujeros respectivos deben ser cerrados con los tapones de plástico que se suministran adjuntos. Importante: cierre con el tapón (suministrado con el aparato) los 3 orificiosenloscualesestabaalojadoel enchufe,situadosenlaparteposterior, abajo y a la derecha, de la lavadora.
El elemento A no debe ser removido. Nivelación Para un correcto funcionamiento de la lavadora es importante que esté nivelada. Para efectuar la nivelación basta actuar sobre las patas delanteras de la máquina; el ángulo de inclinación, medido en el plano de trabajo, no debe superar 2°. En caso de instalación sobre moqueta, controlar que no quede obstruida la ventilación en el área de apoyo. Conserva los tornillos de bloqueo y el separador. En caso de mudanza te serán útiles para bloquear nuevamente las partes internas de la lavadora, la que de este modo quedará protegida contra golpes durante el transporte. Los pies delanteros son regulables. Conexión a la toma de agua La presión hídrica debe estar comprendida entre los valores indicados en la placa situada en la parte trasera. Conectar el tubo de carga a una toma de agua fría con boca roscada de 3/4 gas interponiendo la guarnición de goma. termine a una altura entre 60 y 100 cm. En caso de que sea indispensable fijar el extremo del tubo a una altura respecto del pavimento inferior a 60 cm, es necesario que el tubo sea fijado en el respectivo gancho situado en la parte superior del respaldo.
Gancho a utilizar si el tubo de descarga termina a menos de 60 cm de altura. La guarnición de goma Si la tubería del agua es nueva o ha permanecido inactiva, antes de efectuar la conexión hacer correr el agua hasta verificar que salga limpia y sin impurezas. Conectar el tubo a la máquina, en correspondencia con la respectiva toma de agua, arriba a la derecha. Si el tubo descarga en la bañera o en el fregadero, aplicar la respectiva guía de plástico y fijar al grifo. Para eliminar este inconveniente se encuentran disponibles en comercio válvulas especiales que permiten evitar el sifon. Conexión eléctrica Antes de conectar la máquina a la toma eléctrica verificar que:
1) la toma eléctrica esté en condiciones de soportar la carga
máxima de potencia de la máquina, indicada en la placa de características y que cumpla con lo establecido por las normas legales;
2) la tensión de alimentación esté
comprendida dentro de los valores indicados en la placa de características;
3) la toma sea compatible con el
enchufe de la máquina. En caso contrario no utilizar adaptadores y sustituir la toma o el enchufe;
4) las instalaciones eléctricas domésticas deben estar
provistas de "toma de tierra". Guía para la descarga en bañeras y fregaderos. Toma de agua arriba a la derecha. Conexión del tubo de descarga En la parte trasera de la máquina hay dos enganches (derecho o izquierdo) a los cuales fijar el tubo de descarga. Colocar el otro extremo en un desagüe o apoyarlo en el lavadero o en la bañera, evitando estrangulamientos y curvaturas excesivas. Es importante que No debe permanecer nunca sumergido en el agua. Se desaconseja emplear tubos de prolongación. En caso de que sea absolutamente indispensable, el alargador debe tener el mismo diámetro del tubo original y no debe superar los 150 cm de longitud. En caso de desagüe de pared, hacer controlar su eficacia por un técnico habilitado. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifon, caso en el cual la lavadora carga y descarga agua de modo continuo. ¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas. Bolsas de plástico, poliestirol expandido, clavos y otros elementos del embalaje no son juguetes para los niños ya que constituyen fuentes potenciales de peligro. Margherita 2000 - Instrucciones para la instalación y el uso 38 M ARGHERITA
Cuidado y Mantenimiento fácil Trátala bien y será siempre tu amiga Tu lavadora es una fiable compañera de vida y de trabajo. Mantenerla en forma es importante. También para ti. Margherita 2000 es una lavadora proyectada para durar muchos años sin problemas. Algunas intervenciones muy simples ayudan a mantenerla en forma y a prolongar su duración. Ante todo debes cerrar siempre el grifo del agua después de cada lavado; la presión continua del agua puede desgastar algunos componentes. Además, de esta manera se elimina el peligro de pérdida cuando no hay nadie en casa. Si el agua de tu zona es demasiado dura usa un producto anticalcáreo (el agua es dura si deja fácilmente trazas blanquecinas en torno a los grifos o bien en torno a los desagües, especialmente en la bañera. Para obtener informaciones más precisas sobre el tipo de agua de tu instalación puedes dirigirte al Suministrador local o bien a un fontanero de la zona). Es necesario vaciar siempre los bolsillos de las prendas, retirando también alfileres, distintivos y todo objeto duro. La parte externa de la lavadora debe ser lavada con un paño embebido en agua tibia y jabón. Es importante lavar periódicamente el depósito de detergente. Para prevenir incrustaciones basta ponerlo por un poco de tiempo bajo el grifo del agua corriente. No exagerar nunca las dosis. El detergente normal contiene ya productos anticalcáreos. Sólo si el agua es particularmente dura, esto es, muy rica en calcio, te aconsejamos utilizar un producto específico al efectuar cada lavado. Puede ser conveniente efectuar de vez en cuando un ciclo de lavado con una dosis de producto anticalcáreo, sin detergente y sin ropa. No utilizar ningún detergente o aditivo en dosis excesivas ya que podrían causar excesiva producción de espuma, con consiguientes incrustaciones y posibles daños a los componentes de tu lavadora. Vacía siempre los bolsillos: los objetos pequeños pueden dañar a tu amiga Margherita 2000. Efectuar una inspección a la bomba y al tubo de goma cuando haga falta. Margherita 2000 está provista de una bomba autolimpiante que no requiere operaciones de limpieza ni mantenimiento. Pero puede suceder que pequeños objetos caigan accidentalmente en la bomba: monedas, clips, botones sueltos y otros objetos. Para evitar daños, estos objetos son detenidos en una pre-cámara accesible, situada en la parte inferior de la bomba. Para obtener acceso a esta pre-cámara basta retirar el zócalo presente en la parte inferior de la lavadora utilizando para ello un destornillador (figura 1); retirar la cubierta girándola en sentido antihorario (figura 2) e inspeccionar cuidadosamente el interior. Fig. 1 El tubo de goma Controla el tubo de goma al menos una vez al año. Debe ser sustituido de inmediato si presenta grietas o rajas ya que durante los lavados debe soportar fuertes presiones que podrían provocar roturas repentinas. Fig. 2 Atención: controla que el ciclo de lavado se haya concluido y desconecta el enchufe antes de retirar la cubierta y antes de efectuar cualquier operación de mantenimiento. Es normal que al retirar la cubierta se produzca una pequeña pérdida de agua. Al reinstalar zócalo controla que queden colocados en las respectivas ranuras los ganchos situados en la parte inferior antes de empujarlo contra la máquina. 39 Margherita 2000 - Instrucciones para la instalación y el uso M ARGHERITA
Es cada vez más importante Tu seguridad y la de tus niños Margherita 2000 es fabricada según las más severas normas internacionales de seguridad. Para proteger a ti y a tu familia. Lee atentamente estas advertencias y todas las informaciones que aparecen en este manual; es importante ya que además de numerosas indicaciones útiles, proporcionan normas sobre seguridad, uso y mantenimiento.
1. Margherita 2000 no debe
ser instalada al aire libre, ni siquiera cubierta bajo un cobertizo ya que es muy peligroso dejarla expuesta a la lluvia y a los temporales.
2. Debe ser utilizada sólo por
adultos y exclusivamente para lavar la ropa según las instrucciones que aparecen en este manual.
3. En caso de tener que cambiar su lugar de instalación,
deberán intervenir dos o más personas, procediendo con máxima atención. La máquina no debe ser desplazada nunca por una persona sola ya que es muy pesada.
4. Antes de introducir la ropa
controla que el cesto esté vacío.
5. No tocar la máquina con
los pies desnudos o bien con las manos o los pies mojados o húmedos.
6. No usar alargadores ni
tomas múltiples, peligrosos sobre todo en ambientes húmedos. El cable de alimentación no debe sufrir dobleces ni compresiones peligrosas.
7. No abrir el depósito de
detergente durante el funcionamiento de la máquina; no usar detergente para lavado a mano ya que su espuma abundante podría dañar las partes internas de la máquina. ¡Quiero sólo un técnico especializado y autorizado con recambios originales garantizados Ariston!
8. No tirar nunca del cable
de ni la lavadora para desconectar el enchufe del muro; es muy peligroso.
9. Durante el funcionamiento
de la lavadora no tocar el agua de descarga ya que puede alcanzar temperaturas elevadas. Durante el lavado la escotilla tiende a calentarse ; mantén alejados a los niños. No forzar nunca la portilla, ya que esto podría dañar el mecanismo de seguridad presente en el cierre y cuyo objeto es proteger contra aperturas accidentales.
10. En caso de avería, cierra
ante todo el grifo del agua y desconecta el enchufe de corriente de la toma de la pared; en ningún caso intervenir en los mecanismos internos para intentar repararlos. Cómo cambiar el cable de alimentación El cable de alimentación de Margherita 2000 es especial y puede ser adquirido única y exclusivamente en los Centros de Asistencia Técnica autorizados. Para sustituir este cable se debe proceder de la siguiente forma:
1. Controla que Margherita
2000 esté apagada y el en- chufe esté desconectado.

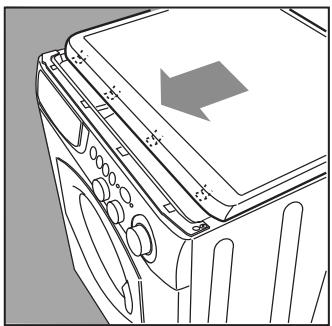

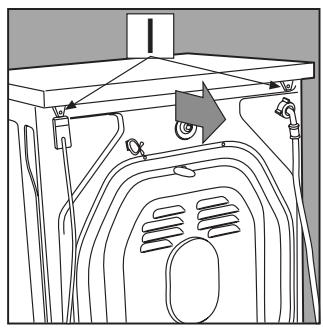

2. Retira el top de cobertura,
desenroscando para ello los dos tornillos I, y a continuación tíralo hacia ti [fig. 3].

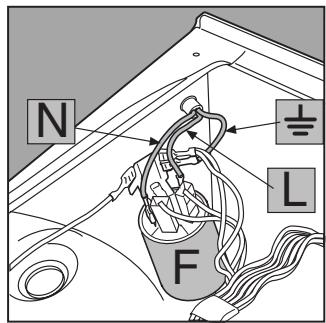

3. Desconecta los cables del
filtro antiinterferencia F [fig. 4] prestando atención a su posición (cable azul = N; cable marrón = L); desconecta por último el cable de tierra
Nota: las letras L, N y el símbolo aparecen en el filtro antiinterferencia.

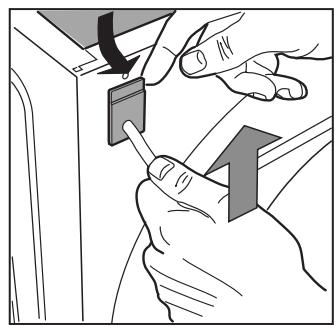

4. Aleja ligeramente la parte
superior del pasacable respecto del respaldo, tira el cable de alimentación hacia arriba y extráelo [fig. 5]. Para conectar el nuevo cable efectúa las operaciones recién indicadas en orden y sentido inverso. Para reinstalar el top de cobertura apóyalo sobre la lavadora [fig. 6] y deslízalo hacia adelante hasta obtener que los ganchos presentes en la parte delantera se inserten en las respectivas ranuras del tablero y a continuación enrosca nuevamente los tornillos. Fig. 5 Fig. 6
Fig. 3 Fig. 4 Margherita 2000 - Instrucciones para la instalación y el uso 40 M ARGHERITA
41 Margherita 2000 - Instrucciones para la instalación y el uso M ARGHERITA
Margherita 2000 - Instrucciones para la instalación y el uso 42 M ARGHERITA
43 Margherita 2000 - Instrucciones para la instalación y el uso
