Tipo de producto	TV LED
Marca	AOC
Modelo	LE19A1321
Tamaño de pantalla (diagonal)	19 pulgadas (48.3 cm)
Resolución de pantalla	1366 x 768 píxeles
Relación de aspecto	16:9
Brillo	200 cd/m²
Relación de contraste	1000:1 (típico)
Tiempo de respuesta	5 ms
Dimensiones (con soporte)	44.0 x 29.0 x 8.0 cm
Peso (con soporte)	3.0 kg
Consumo de energía (típico)	30 W
Consumo de energía en espera	<0.5 W
Entradas / Salidas	HDMI (1), VGA (1), USB (1), AV (1), Auriculares (1)
Formatos de video compatibles	MPEG, H.264, RMVB, etc.
Formatos de audio compatibles	MP3, AAC, etc.
Fuente de alimentación	CA 100-240V, 50/60Hz
Limpieza	Limpiar con un paño suave y seco; no usar limpiadores líquidos
Seguridad	Usar solo fuente de alimentación aprobada; mantener alejado de la humedad
Reparabilidad	Contactar al centro de servicio autorizado; piezas de repuesto disponibles

Preguntas frecuentes - LE19A1321 AOC

¿Cómo conecto mi TV AOC LE19A1321 a una computadora?

Conéctese mediante un cable HDMI o VGA. Seleccione la fuente de entrada correspondiente usando el botón 'Source' en el control remoto.

¿Qué debo hacer si la TV no enciende?

Verifique la conexión del cable de alimentación y asegúrese de que el tomacorriente funcione. Intente presionar el botón de encendido en la propia TV. Si el problema persiste, comuníquese con el soporte de AOC.

¿Cómo puedo limpiar la pantalla?

Use un paño suave y seco para limpiar suavemente la pantalla. Evite toallas de papel o materiales abrasivos. No rocíe líquido directamente sobre la pantalla.

¿Esta TV admite reproducción de medios USB?

Sí, la TV tiene un puerto USB para reproducir archivos multimedia como fotos, música y videos. Los formatos compatibles incluyen MPEG, H.264, MP3 y más.

¿Cómo configuro los canales de TV?

Vaya a Menú → Canal → Búsqueda automática. Asegúrese de que la antena o el cable estén conectados. La TV almacenará automáticamente los canales disponibles.

¿Cuál es la distancia de visualización óptima?

Para una TV de 19 pulgadas, se recomienda una distancia de 1-2 metros para una visualización cómoda.

¿Puedo montar esta TV en la pared?

Sí, la TV es compatible con VESA (75x75 mm). Use un soporte de pared adecuado y siga las instrucciones del manual.

¿Por qué no hay sonido?

Verifique el nivel de volumen y asegúrese de que el silencio esté desactivado. Verifique que la entrada de audio esté correctamente conectada. Pruebe con una fuente diferente o reinicie la TV.

¿Cómo ajusto la configuración de imagen?

Presione el botón Menú, navegue a la configuración de Imagen. Ajuste brillo, contraste, color y nitidez según su preferencia.

¿Qué debo hacer si el control remoto deja de funcionar?

Verifique las pilas y reemplácelas si es necesario. Asegúrese de que no haya obstrucciones entre el control remoto y la TV. Intente usar los botones de la propia TV como solución temporal.

MANUAL DE USUARIO LE19A1321 AOC

Este manual sirve como guía de operaciones para el usuario. Se considera que todas las afirmaciones, información técnica y recomendaciones de este manual, así como cualquier otra guía o documentos relacionados, son confiables, pero no se asegura ni se garantiza su exactitud o totalidad, y no se han formulado con la intención de ser, o ser considerados como, representaciones ni garantías de los productos que se describen.

Contenidos

INFORMACIÓN IMPORTANTE......3

ADVERTENCIA ....3
PRECAUCIÓN 3
NOTIFICACIÓN....3

INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD....3

INSTRUCCIONES DE USO....4

Instalación ....4
Cable de Energía de CA 4
Pantalla LCD 5
Cableado 5
Descarga eléctrica....5
Tormentas eléctricas 5
Cuando no se use 5
Sobrecarga....5
Equipo opcional....6
Accesorios pequeños 6
Antenas 6
Baterías......6
Limpieza 6
Influencia magnética 6
Sonido 7
Transporte del televisor....7
Ventilación....7
Humedad....7
Ajuste del Volumen 8
Mantenimiento....8

CONTENIDO DE LA CAJA 9

CONTROLS & CONNECTIONS 10

CONFIGURACIÓN 12

Insertar las Baterías en el Mando a Distancia....12

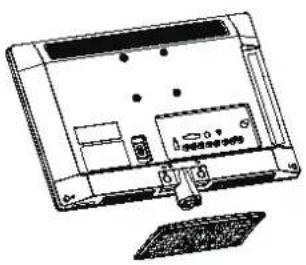

Sujeción de la Base 12
Instalación del Soporte de pared 12

CONEXIÓN DEL TELEVISOR 13

Sistema de Cable o Sistema de Antena VHF/UHF 13

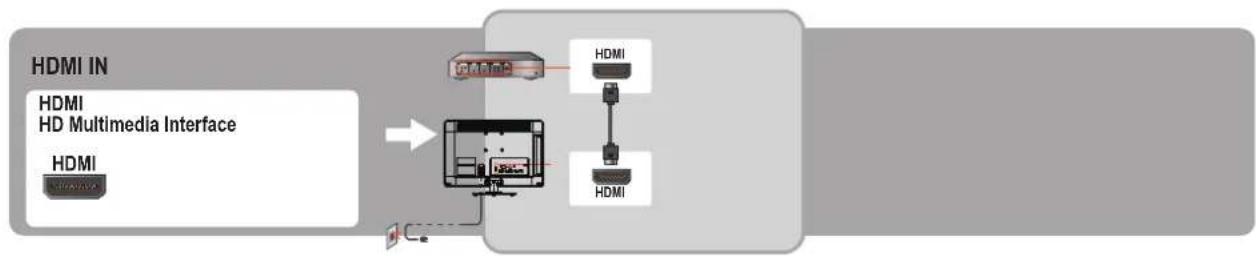

Interfaz de alta definición 13
Conexión HDMI 13
Conexión de la Señal por Componentes....13
Conexión de Señal de Video Compuesto 14

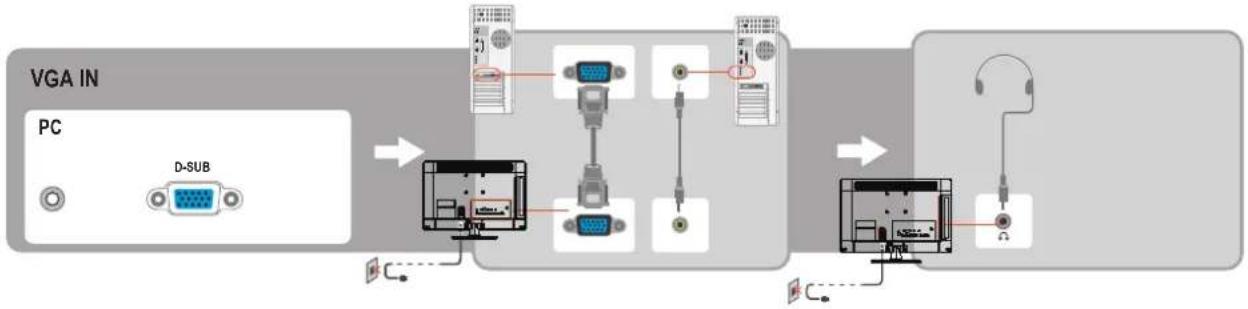

Conexión del PC 14

TABLA DE SEÑALES DE ENTRADA DE PC....15

TABLA DE REFERENCIA DE LA SEÑALES DE ENTRADA DE DVI/HDMI PC 15

TABLA DE REFERENCIA DE SEÑAL DE ENTRADA DE VIDEO 15

SISTEMAS DE VIDEO ADMITIDOS POR LOS MODOS TV, VIDEO 15

Cambiar Fuente de Entrada 16
Configuración de idioma....17

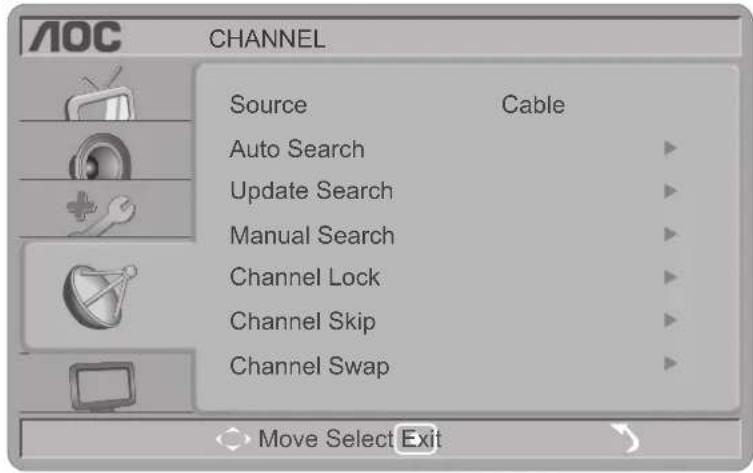

Búsqueda de canales....18
Cambiar de Canal / Volver 19
Cambiar Volume (Volumen), Mute (Silencio)....19

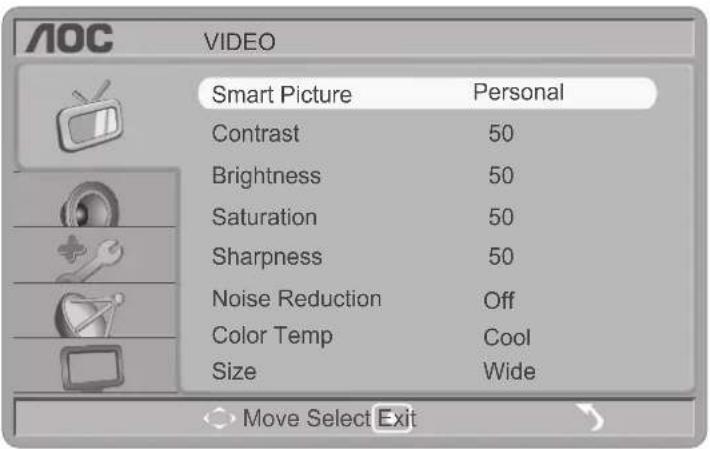

Ajustes de Configuración de Video 20

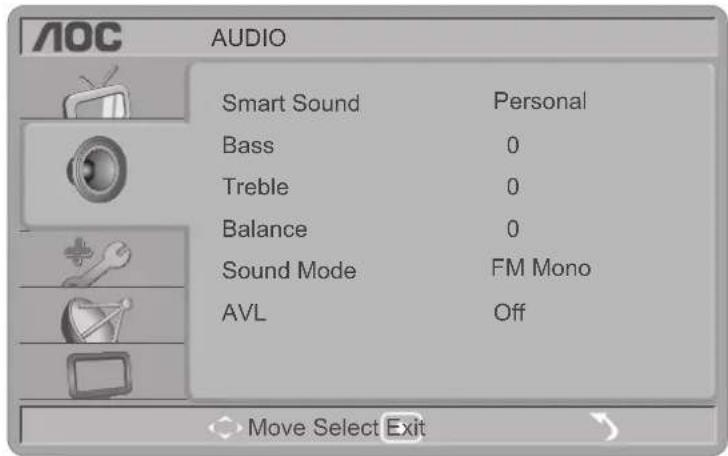

Ajustes de Configuración de Audio 21
Búsqueda de canales 22
Ajustes de Configuración de PC 23
Ajustes de Configuración 24

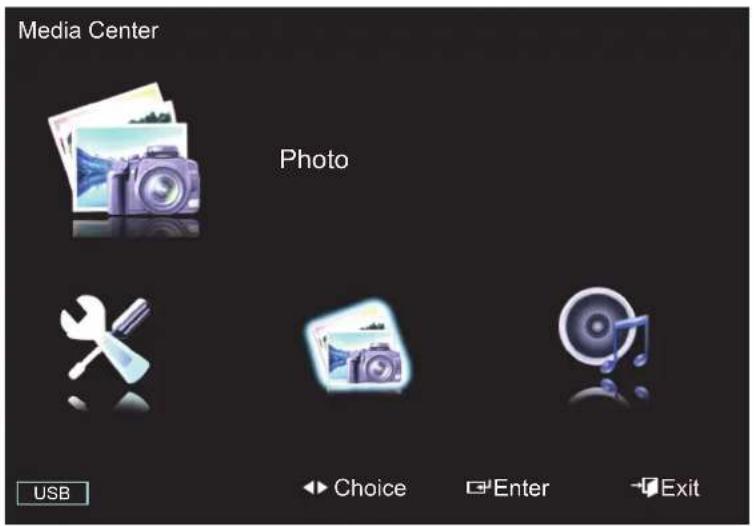

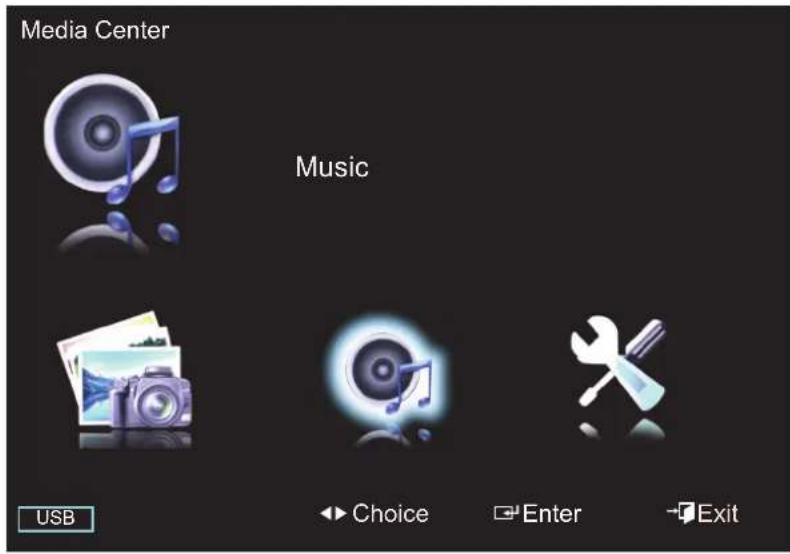

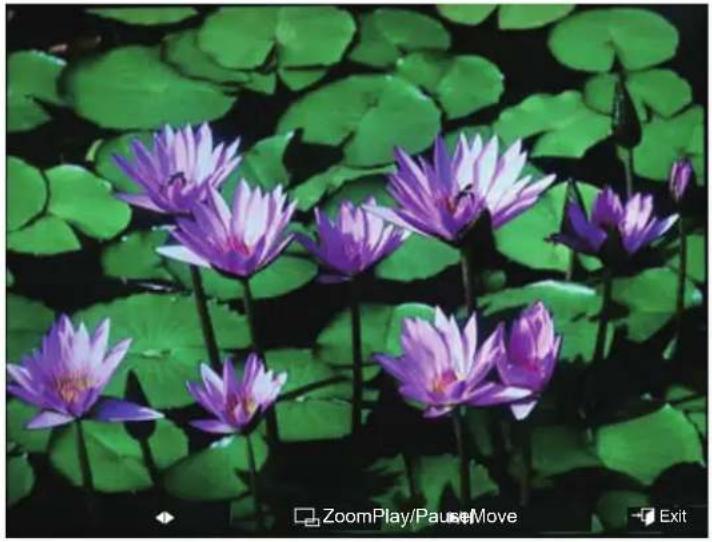

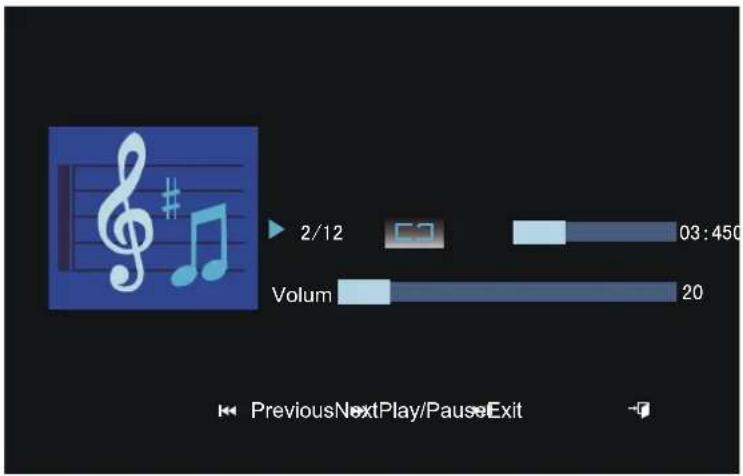

Música USB y reproducción de imágenes 25

SOLUCIÓN DE PROBLEMAS.... 30

DIMENSIONES Y ESPECIFICACIONES....31

Información importante

ADVERTENCIA

El objetivo de este símbolo es alertar al usuario sobre la existencia de un "voltaje peligroso" evidente dentro de la caja del televisor y que puede tener la potencia suficiente para constituir un riesgo de descarga eléctrica.

El objetivo de este símbolo es alertar al usuario sobre la existencia de instrucciones importantes sobre la operación y el mantenimiento (servicio) incluidas en el material de referencia que viene con el televisor.

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este televisor a la lluvia o humedad. No se deberá exponer el televisor a salpicaduras y no se deberán colocar sobre el televisor objetos con líquidos, tales como jarrones.

PRECAUCIÓN

Para evitar descargas eléctricas, no use este enchufe polarizado de CA con un cable de extensión, enchufe u otras salidas de corriente, a menos que los dientes estén totalmente insertados y que no sean visibles.

Use el soporte de Pared o la base de TV recomendados por AOC. Para mayor información, consulte con su distribuidor.

Otros Soportes de Pared o bases de TV podrían ocasionar inestabilidad y dañar al usuario.

NOTIFICACIÓN

Para más información sobre las precauciones de seguridad, ver "Instrucciones importantes de seguridad" e "Instrucciones importantes de uso" más adelante.

SEGURIDAD: Disposición de Lámpara

La(s) lámpara(s) de mercurio incluída(s) en este producto contienen mercurio y deben ser recicladas o desechadas de acuerdo a la normativa local, estatal o federal. Para obtener más información, contacte con la Alianza de Industrias Electrónicas en WWW.EIAE.ORG.

Información importante sobre la seguridad

1 ) Lea estas instrucciones.
2 ) Conserve estas instrucciones.
3 ) Siga todas las instrucciones de seguridad.
4 ) Siga todas las instrucciones.
5) No utilice el televisor cerca de agua.
6 ) Limpie el televisor sólo con un paño seco.
7) No bloquee ninguna de las aberturas de ventilación. Instale el televisor de acuerdo con las instrucciones del fabricante.
8 ) No opere este equipo cerca del agua.
9) No intente anular las medidas de seguridad del enchufe polarizado o con conexión a tierra. Los enchufes polarizados tienen dos dientes, uno más ancho que el otro. Un enchufe con conexión a tierra tiene dos dientes más uno adicional conectado a tierra. El diente ancho y el tercer diente se usa para proteger su seguridad. Si el enchufe incluido no encaja en su toma de corriente, comuníquese con un electricista para que cambie la toma obsoleta.

10) Evite que se tropiecen con el cable de energía o que se quede atascado, sobretodo a la altura del enchufe, de la toma de corriente o del punto de salida del equipo.
11) Sólo utilice los accesorios especificados por el fabricante.
12) Solo utilice el equipo con el carrito, base, trípode, soporte o mesa especificados por el fabricante, o que se vendió con el equipo. Cuando use el carrito, tenga cuidado al momento de mover el carrito junto con el equipo para evitar daños ocasionados por su caída.

13 ) Desconecte este aparato cuando haya tormentas eléctricas o cuando no lo vaya a usar por un largo periodo de tiempo.
14) Todo el mantenimiento debe estar a cargo del personal de servicio calificado. El mantenimiento del equipo se debe realizar cuando éste se dañe de cualquier manera; por ejemplo, si la fuente de poder o el enchufe se dañan, si se derrama algún líquido o si algún objeto se cae sobre el equipo, si el equipo se expone a la lluvia o a la humedad, si no funciona normalmente o si se deja caer.
15) Si algún líquido u objeto cae dentro del mueble del televisor, desconéctelo inmediatamente y haga que el personal de servicio calificado lo revise antes de volver a usarlo.
16 ) Evite utilizar el televisor a temperaturas por debajo de los 0°C (32°F).
17) Si el televisor se mueve directamente desde un lugar frío hacia uno cálido, o si la temperatura ambiente cambia drásticamente, la imagen puede resultar borrosa o la calidad de los colores empeorar debido a la condensación de la humedad. En este caso, espere unas horas a que la humedad se evapore antes de volver a encender el televisor.
18) Se deberá conectar el televisor a un tomacorriente con conexión a tierra de protección.
19) Se utiliza el enchufe de la red o el conector de la unidad como el dispositivo de desconexión. El dispositivo de desconexión deberá ser rápidamente accionable.
20 ) PRECAUCIÓN: Estas instrucciones de mantenimiento son válidas sólo para el personal de servicio técnico calificado. Para reducir el riesgo de descarga eléctrica, no realice ninguna reparación más allá de aquellas que aparecen en las instrucciones de funcionamiento a menos que posea la capacidad para hacerlo.

Instrucciones de uso

Instalación

Colocación

Se recomienda que vea la televisión a una distancia de entre 3 a 7 veces la altura de la pantalla y con el brillo a un nivel intermedio. Ver la televisión demasiado tiempo seguido en una habitación oscura puede causar fatiga en los ojos. Para obtener una imagen clara, no exponga la pantalla a una luz directa ni a la luz solar de manera directa. Se recomienda que los focos apunten directamente desde el techo hacia abajo o que las ventanas frente a la pantalla estén cubiertas con cortinas opacas. Es aconsejable que instale el televisor en una habitación en donde ni el sueldo ni las paredes estén hechos de un material reflectante.

Para evitar que el televisor se volte y cause daños, tome las medidas necesarias para asegurar el televisor a una pared o a una base.

El televisor debe estar situado cerca a una toma de corriente alterna fácil de acceder.

Cumpla con lo siguiente al ubicar el televisor, de lo contrario podría caerse de su base o del soporte de Pared, lo que puede ocasionar lesiones o daños importantes.

• Coloque el televisor sobre una superficie plana y estable.
• No coloque nada sobre el televisor. No permita que los niños se suban al televisor.
• No instale el televisor en lugares expuestos a temperaturas extremas, como la luz solar directa, cerca a radiadores, o a rejillas de la calefacción o del aire acondicionado.
• Nunca coloque el televisor en lugares muy calientes, grasosos, húmedos o con demasiado polvo.
• No instale el televisor en lugares donde puedan ingresar insectos.
• No instale el televisor en donde puedan estar expuestos a vibraciones mecánicas.
• No instale el televisor en lugares donde sobresalga, como por encima o detrás de columnas, o en donde alguien pueda golpearse la cabeza. De lo contrario, podría ocasionar daños.

Uso en exteriores

No instale este televisor en exteriores. Si el televisor se expone a la lluvia, podría causar un incendio o una descarga eléctrica. No exponga este televisor directamente a la luz solar ya que lo puede sobrecalentar y averiar.

Vehículos, barcos y otras naves

• No instale este televisor en ningún vehículo.
• Los movimientos del vehículo pueden hacer que el televisor se caiga y cause daños.
• No instale este televisor en ningún barco o nave. Si el televisor se expone al agua de mar, podría ocasionar un incendio o dañar el televisor.

Establecimientos médicos

• No coloque este televisor en lugares donde se operen equipos médicos.
• La interferencia puede hacer que tanto el televisor como el equipo médico puedan fallar.

Attachments

No utilice ningún accesorio que el fabricante no haya recomendado ya que podrían ocasionar daños.

Pared (soporte)

La instalación en la Pared requiere el uso de un Soporte de pared. Cuando instale o retire el televisor del Soporte de pared, asegúrese de usar personal calificado. Si el televisor no se asegura debidamente al instalarlo o retirarlo del Soporte de pared, podría caerse y provocar daños importantes.

Para su utilización sólo con el soporte de montaje en pared que posea la clasificación UL y con el peso/carga adecuados. Consulte la página 31.

Cuando instale el televisor usando un Soporte de Pared, cumpla con lo siguiente.

• Cuando instale el televisor, asegúrese de usar las instrucciones de operación incluidas con el soporte de Pared.
• Asegúrese de asegurar los soportes incluidos con el soporte de Pared.
• No cuelgue el televisor desde el techo. Podría caerse y ocasionar daños importantes.

Cable de Energía de CA

• Use el cable de energía de CA que AOC haya especificado y que sea compatible con el voltaje de la zona donde se use.
• Por motivos de seguridad, el enchufe está diseñado para conectarse a la toma de corriente de pared de una sola forma. Si no puede insertar el enchufe completamente en la toma de corriente, comuníquese con su distribuidor.
• Si no va a usar el televisor por varios días, desconecte el enchufe para cortar la energía. Nunca tire del cable.
• Cuando desconecte el cable de energía de CA, el cable siempre debe estar en un lugar de fácil acceso.

El televisor debe estar situado cerca a una toma de corriente fácil de acceder. No utilice una toma de corriente donde el enchufe no encaje perfectamente. Inserte el enchufe completamente en la toma de corriente. Si no encaja bien, puede producir un arco eléctrico y ocasionar un incendio. Contacte a un electricista si tiene que cambiar la toma de corriente.

Para evitar dañar el cable de energía de CA, cumpla con lo siguiente. Si el cable de energía de CA está dañado, podría causar un incendio o una descarga eléctrica. Deje de usarlo y solicite a su distribuidor o centro de servicio de AOC que se lo cambie.

- No coloque el televisor en donde el cable de energía se pueda dañar o maltratar.

- No pellizque, doble o tuerza el cable con mucha fuerza. Los cables internos pueden estar pelados o rotos, lo que podría causar un corto circuito que resultaría en un incendio o descarga eléctrica.

• No modifique ni dañe el cable de energía.
• No permita que ningún objeto esté sobre el cable de energía ni que se vuelque sobre él.
• No mueva el televisor mientras el cable esté conectado.
• Mantenga el cable de energía alejado de cualquier superficie caliente.
• Para desconectar el cable de energía, primero desconéctelo de la toma de corriente de la pared.
• Cuando desconecte el cable de energía, asegúrese de tomarlo por el enchufe.
• No tire del cable de energía.
• No utilice el cable de energía de CA adjunto con ningún otro equipo.
• Solo utilice cables de energía de CA de marca AOC.

Pantalla LCD

• Si bien la pantalla LCD está hecha con tecnología de alta precisión y tienen un 99,99% de píxeles efectivos o más, existe la posibilidad de que aparezcan puntos oscuros o brillantes de luz (roja, azul o verde) de forma constante en la pantalla LCD. Es una propiedad estructural de los paneles LCD; no es una falla.
• La pantalla LCD está hecha con una tecnología de alta precisión y para poder alcanzar un alto nivel de rendimiento y de calidad de imagen, la configuración de la luz posterior de este televisor maximiza el brillo del televisor. Sin embargo, el brillo puede ser irregular si se mira el televisor LCD en una habitación oscura sin ninguna luz o con la pantalla en blanco. Esta condición es normal y no significa que el televisor esté fallando. Para mejorar esta situación, cambie el Modo de imagen, la Configuración de la luz posterior, habilite el Sensor de luz o encienda la Administración de Energía.
• No exponga la superficie de pantalla LCD directamente a la luz solar. Esto podría dañar el panel LCD.
• No presione ni raye la pantalla LCD ni coloque objetos sobre el televisor. La imagen podría distorsionarse o el panel LCD podría dañarse.
• Si el televisor se usa en un lugar frío, la imagen podría volverse borrosa u obscurecerse. Eso no es una falla. Estos fenómenos ocurren cuando la temperatura aumenta.
• Cuando se muestran imágenes estáticas continuamente, podrían aparecer imágenes dobles. Esto desaparece en poco tiempo.
• La pantalla y el mueble del televisor podrían calentarse cuando el televisor está en uso. Esto no es una falla.
• No aplique insecticidas en aerosol con materiales volátiles sobre la pantalla.
• Evite el contacto prolongado con materiales de hule o plástico.

Piezas rotas

No arroje objetos al televisor. El impacto podría romper la pantalla de vidrio y causar heridas importantes.

Si la superficie del televisor se quiebra, desconecte el cable de energía antes de tocarla. De lo contrario podría ocurrir una descarga eléctrica.

Manipulación del vidrio roto y derrame del cristal líquido

Si el panel LCD se daña, el cristal líquido podría derramarse o el vidrio podría dispersarse. No toque ni el vidrio roto ni el cristal líquido, que es tóxico, sin usar protección en la manos, ya que podría resultar en cortes, envenenamiento o irritación cutánea. Asimismo, no permita que los fragmentos del vidrio o del cristal líquido derramado entren a sus ojos o boca. Si estos entran a sus ojos o a su boca, enjuague el área afectada con agua y consulte con su médico.

Cableado

Cuando conecte los cables, por su seguridad, asegúrese de desconectar el cable de energía de CA. Tenga cuidado de no pisar los cables. Podría dañar el televisor.

No toque ni los cables de energía de CA ni el televisor con las manos mojadas. Si conecta/desconecta el cable de energía con las manos mojadas, podría producir una descarga eléctrica.

Tormentas eléctricas

Para proteger el televisor de forma adicional durante una tormenta eléctrica, o si no va a usar el televisor durante un largo periodo de tiempo, desconéctelo de la toma de corriente y desconecte la antena. Esto impedirá que ocurran daños al televisor en caso de rayos o sobrecargas de energía en los cables.

Si no va a usar el televisor por varios días, deberá desconectarlo de la toma de corriente alterna por motivos de seguridad y ecológicos. El televisor no está desconectado de la fuente de alimentación cuando lo apaga. Para desconectar el televisor completamente, tire del enchufe conectado a la toma de corriente alterna.

Este televisor está diseñado para funcionar solamente mediante una fuente de poder de 120V de CA. Asegúrese de no conectar demasiados aparatos a la misma toma de corriente alterna, ya que podría ocasionar un incendio o una descarga eléctrica.

No instale equipo opcional demasiado cerca al televisor. Mantenga el equipo opcional, como mínimo, a 30 cm de distancia del televisor. Si la videograbadora se coloca frente al televisor o junto a él, la imagen puede resultar distorsionada. Si el equipo de televisión se coloca demasiado cerca a algún equipo que emite radiación electromagnética, la imagen podía distorsionarse o el sonido podría resultar demasiado alto.

Mantenga los accesorios pequeños fuera del alcance de los niños.

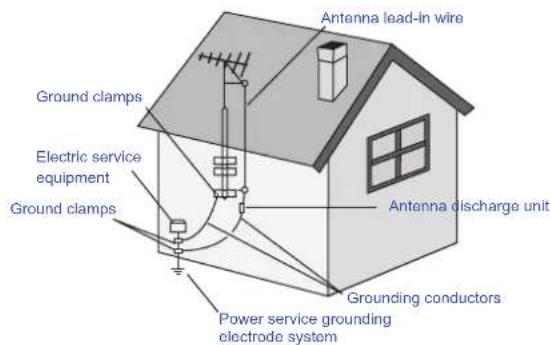

Conexión a tierra de la antena para exteriores

Si se va a instalar una antena para exteriores, siga las siguientes precauciones. Los sistemas de antena para exteriores nunca se deben colocar cerca a cables aéreos de tensión, o circuitos de electricidad o de luz eléctrica, o en lugares donde entren en contacto con tales cables o circuitos.

CUANDO SE INSTALE UN SISTEMA DE ANTENA PARA EXTERIORES, SE DEBE EJERCER MUCHO CUIDADO PARA EVITAR ENTRAR EN CONTACTO CON TALES CABLES O CIRCUITOS, YA QUE CUALQUIER CONTACTO CON ELLOS RESULTA CASI SIEMPRE FATAL.

Asegúrese de que el sistema de antena esté conectado a tierra para brindar protección contra las sobrecargas y las cargas de electricidad estática acumuladas.

La sección 810 del Código Eléctrico Nacional (NEC) en los EE. UU. y la Sección 54 del Código Eléctrico Canadiense en Canadá contienen información sobre la forma adecuada de hacer una conexión a tierra del poste y de la estructura de soporte, la conexión a tierra del conductor de conexión hacia una unidad de descarga de la antena, el tamaño de los conductores de conexión a tierra, la ubicación de la unidad de descarga de la antena, la conexión a los electrodos de conexión a tierra y los requerimientos del electrodo de conexión a tierra.

Conexión a tierra de la antena de acuerdo al Código Eléctrico Nacional, ANSI/NFPA 70.

Conductor de conexión de la antena

• No deseche las baterías en el fuego.
• No haga un corto circuito, no abra ni sobrecaliente las baterías.
• Si las baterías no se colocan correctamente, podrían explotar. Reemplácelas solo con el mismo tipo de baterías o con el tipo equivalente.
• No se deberán exponer las pilas instaladas al calor excesivo, como por ejemplo, a la luz del sol, al fuego o a condiciones similares.

Desecho de las baterías usadas

Para conservar el medioambiente, deseche las baterías usadas de acuerdo a sus leyes o reglamentos locales.

Limpieza del enchufe corriente alterna

Desconecte el enchufe corriente alterna y limpielo regularmente. Si el enchufe está cubierto de polvo y retiene la humedad, su capa aislante se puede deteriorar y causar un incendio.

Limpieza de la superficie de la pantalla y del mueble del televisor

• Cuando haga la limpieza, desconecte el cable de energía de CA para evitar descargas eléctricas.
• Limpie el mueble del televisor con un paño suave y seco. Para eliminar el polvo de la pantalla, límpiela con un paño suave. Las manchas difíciles de sacar pueden limpiarse con un paño ligeramente humedecido con un jabón suave y agua tibia. Nunca realice la limpieza con disolventes fuertes como bencina o disolventes de pintura.
• Si va a usar un paño que viene con algún producto químico, siga las instrucciones del fabricante del producto.
• Con el tiempo, los agujeros de ventilación pueden acumular polvo. Para asegurar que haya una ventilación adecuada, recomendamos limpiar el polvo de forma seguida (una vez al mes) con la ayuda de una aspiradora.

Influencia magnética

Este televisor tiene un poderoso imán en el parlante que genera un campo magnético. Evite colocar objetos susceptibles a campos magnéticos cerca del parlante.

Si escucha ruidos secos o chasquidos continuos o frecuentes provenientes del televisor mientras está en uso, desconéctelo y contacte a su distribuidor o técnico. Es normal que algunos televisores produzcan ruidos secos o chasquidos, sobretodo al momento de encenderlos o apagarlos.

Transporte del televisor

Transporte del televisor de forma particular

Para evitar dejar caer el televisor, lo que podría ocasionar daños importantes, asegúrese de seguir las siguientes pautas:

• Desconecte todos los cables antes de transportar el televisor.
• Se necesitan dos personas o más para transportar el televisor grande.
• Cuando transporte el televisor, ubique sus manos como lo muestra el dibujo y sosténgalo de forma segura. No deje que el panel LCD sea sujeto a ninguna tensión.

- Cuando levante o mueva el televisor, sujételo firmemente desde la parte inferior. Coloque la palma de su mano directamente debajo del panel.

- Cuando transporte el televisor, no permita que esté sujeto a golpes, vibraciones o fuerza excesiva.

Ventilación

El objetivo de las ranuras y de los agujeros del televisor es brindar una ventilación necesaria. Para hacer que el televisor funcione de manera confiable y evitar que se sobrecaliente, estas ranuras y agujeros nunca se deberán bloquear o cubrir.

A menos que exista una ventilación adecuada, el televisor puede acumular polvo y ensuciarse. Para asegurar una ventilación adecuada, cumpla con lo siguiente:

• No instale el televisor con la parte frontal hacia arriba, abajo o hacia los costados.
• No instale el televisor volteado o de cabeza.
• Jamás cubra las ranuras y aberturas con algún paño o algún otro material.
• Nunca coloque el televisor sobre la cama, sofá, alfombra o cualquier otra superficie similar ya que podría bloquear las ranuras y aberturas.
• Nunca coloque el televisor en un espacio cerrado como en un estante para libros o en mueble cerrado, a menos que cuente con la ventilación apropiada.

Deje que haya un espacio alrededor del televisor, tal como se muestra a continuación. De lo contrario, la circulación del aire podría bloquearse y provocar un sobrecalentamiento, lo que podría ocasionar un incendio o resultar en daños al televisor.

Instalado en la pared

Instalado con la base

Nunca instale el televisor donde la circulación de aire esté bloqueada.

Objetos y agujeros de ventilación

Nunca inserte ningún tipo de objeto por las ranuras del mueble del televisor, ya que podría entrar en contacto con lugares peligrosos de alta tensión o que podrían hacer corto circuito, lo que podría causar un incendio o descarga eléctrica. No coloque ningún objeto sobre el televisor.

Humedad

Humedad y objetos inflamables

• Nunca exponga el televisor a goteos o salpicaduras. No coloque sobre el televisor objetos que contengan líquidos, como floreros.
• No use televisores que utilicen cables de electricidad cerca del agua. Por ejemplo, cerca a bañeras, lavabos, fregaderos de los platos o de la ropa, piscinas, etc. o en sótanos húmedos. Podría ocasionar incendios o descargas eléctricas.
• No deje que este televisor se moje. Nunca derrame sobre el televisor ningún tipo de líquidos. Si algún líquido u objeto sólido entra al televisor, deje de usarlo. Podría ocasionar una descarga eléctrica o dañar el televisor. Haga que el personal calificado lo revise inmediatamente.
• Para evitar incendios, mantenga los objetos inflamables o llamas abiertas (como candelas) lejos del televisor.

Ajuste el volumen de modo que no moleste a sus vecinos. El sonido llega más lejos durante la noche. Por lo tanto, se recomienda que cierre las ventanas o que use auriculares.

Cuando use auriculares, ajuste el volumen teniendo en cuenta que no esté a un nivel excesivo ya que podría causar daños auditivos.

Mantenimiento

No intente realizar el mantenimiento al televisor usted mismo ya que abrir el mueble del televisor podría exponerlo a peligros por alta tensión o de otro tipo. Todo el mantenimiento debe estar a cargo del personal de servicio calificado.

Cuando sea necesario usar piezas de repuesto, asegúrese de que el técnico certifique que esté usando piezas de repuesto que el fabricante haya especificado tengan las mismas características de las piezas originales.

Las sustituciones que no están autorizadas podrían ocasionar un incendio, una descarga eléctrica o algún otro riesgo.

Inspección de seguridad

Después del mantenimiento o reparación del televisor, solicite al técnico que realice las inspecciones de seguridad rutinarias (tal como lo haya indicado el fabricante) para determinar que el televisor esté en condiciones de funcionamiento seguras y certificarlas como tal. Si debe desechar el televisor, pídaselo al técnico de mantenimiento.

Gracias por comprar este televisor AOC de alta definición. La calidad de la imagen que aparece en su televisor AOC depende de la calidad de la señal que recibe. Para sentir la experiencia de los extraordinarios detalles de su nuevo televisor AOC, deberá tener acceso a una programación en alta definición (HD). Su televisor AOC puede recibir y mostrar una programación en alta definición (HD) desde:

• Una transmisión por aire mediante una antena receptora de alta definición
• Suscripción por cable de alta definición
• Suscripción por satélite de alta definición
• Reproductor de discos Blu-ray™ u otro equipo externo

Para más información sobre cómo recibir una programación en alta definición (HD), comuníquese con su proveedor de cable o satélite.

Advertencia de uso de Teléfonos Móviles

Para evitar alteraciones en la imagen y el sonido, el mal funcionamiento del televisor o incluso el deterioro del mismo, mantenga el teléfono móvil alejado del televisor.

Directriz Fin de Vida Útil

Desde nuestra compañía nos esforzamos al máximo para fabricar nuestros productos respetando el medioambiente en Puntos Verdes.

Su nuevo receptor contiene materiales que se pueden reciclar y reutilizar.

Existen compañías especializadas en desmontar el receptor desechado al final de su vida útil para concentrarse en los elementos reutilizables y minimizar la cantidad de materiales que desechar.

Asegúrese de deshacerse de su viejo receptor según la normativa local.

Norma Canadiense

Este equipo digital de Clase B cumple todos los requerimientos de las Regulaciones de Equipos sobre Material Causante de Interferencias de Canadá.

Contenido de la Caja

Tras desempaquetar el televisor, compruebe que éste y todos los accesorios están en buen estado y que no tienen desperfectos.

Objeto Descripción
Toma de auriculares	Se conecta a sus auriculares. Si sus auriculares no encajan en la toma, utilice un adaptador adecuado (no incluido). Cuando los auriculares están conectados, los parlantes del televisor están en silencio.
Entrada de A/V (AV)/AUDIO L (I)/R (D)	Conecte un dispositivo de video que posee salida de video compuesto a la entrada de video compuesto de la TV y los conectores de audio (L (I)/R (D)) a la fuente de audio de la TV.
USB/servicio técnico	Inserte el dispositivo de almacenamiento USB en el puerto USB 2.0 para reproducir videos/música y visualizar fotografías (JPEG).
ENTRADA HDMI	HDMI (Interfaz Multimedia de Alta Definición) ofrece una interfaz de audio/video totalmente digital y sin comprimir, entre este televisor y cualquier equipo de audio y video compatible con HDMI, como decodificadores, reproductores de DVD, de discos Blu-Ray, receptores de A/V, así como su PC. HDMI ofrece una calidad de video optimizada o de alta definición, y audio digital.Si el equipo tiene un terminal DVI, conecte el terminal DVI a la entrada HDMI (HDMI IN), con el cable DVI-a-HDMI o el adaptador, y conecte el terminal de audio a las entradas de audio (PC AUDIO IN) de la entrada de HDMI (HDMI IN).[IMAGE]Para poder ver en formato de 480i, 480p, 720p, 1080i o 1080p, es necesario tener una conexión HDMI.Asegúrese de usar solo cables HDMI que tengan el logo HDMI.
Entrada PC IN (RGB/AUDIO)	Se conecta al conector de salida de video del computador mediante un cable HD15-HD15 (RGB analógico). También se puede conectar a otros equipos RGB analógicos. Ver “Tabla de señales de entrada de PC” en la página 15 para una lista de señales que se pueden mostrar.Algunos computadores Macintosh marca Apple necesitan un adaptador (no incluido). Si éste es su caso, conecte el adaptador al computador antes de conectar el cable HD15-HD15.
Entrada por Componentes (1080p/1080i/720p/480p/480i)/L-AUDIO-R	Conecte a los conectores de video componente (YPbPr) de la TV y audio (L (I)/R (D)). El video componente otorga una mejor calidad de imagen que las conexiones de video compuesto. Se requiere video componente (YPbPr) para visualizar los formatos 480i, 480p, 720p, 1080i y 1080p.
Entrada VHF/UHF/Cable Entrada de RF que se conecta a su antena de Cable o señal VHF/UHF.

Los botones situados en la parte derecha del televisor funcionan exactamente igual que los botones en el mando a distancia.

Button Descripción
	POWER(POWER)	Presione este botón para encender y apagar la TV. La TV nunca está totalmente apagada a menos que se desconecte físicamente.
	TV/AV/HDMI/PC/YPbPr(TV/AV/HDMI/PC/YPbPr)	Presione TV, AV, HDMI/PC o YPbPr por separado para seleccionar directamente la salida.
	0~9(0~9)	Presione los botones 0~9 respectivamente para seleccionar el canal; el sistema cambiará al canal seleccionado luego de 3~5 segundos.
	-/--(-/-)	Presione los botones 0~9 y este botón para seleccionar los canales de 1~3 dígitos.
	BACK (ATRÁS)	Presione este botón para regresar al canal visualizado anteriormente.
	VOL +/- (VOL+/-)	Presione para ajustar el volumen.
	SOURCE(FUENTE)	Presione este botón para mostrar la lista de fuentes de señal.
	MUTE (MUTE)	Presione para activar el modo silencio. Pulse de nuevo o pulse VOL + para restaurar el sonido.
	CH +/- (CH +/-)	Presione para explorar los canales. Para realizar una exploración rápida, mantenga pulsado cualquiera de los botones + o -.
	▲/▼/◄/►	Presione izquierda, arriba, abajo o derecha para seleccionar la opción disponible o ajustar la configuración en el menú de visualización.
	OK (Aceptar)	Presione para confirmar el elemento o configuración seleccionado.
	ZOOM(ZOOM)	Presione varias veces este botón para visualizar las relaciones de aspecto disponibles en la TV. Los valores de relación disponibles para las fuentes de señal comunes son: Wide mode (Modo panorámico), Normal mode (Modo normal), Zoom 1, Zoom 2; valores para el modo de computadora: Normal mode (Modo normal) y Wide mode (Modo panorámico).
	MENU (MENÚ)	Presione este botón para visualizar todos los accesos directos para las funciones y menús. Los elementos del menú OSD (visualización en pantalla) pueden variar en función de las entradas y contenidos.
	DISPLAY(MOSTRAR)	Presione una vez para mostrar la información de un canal y/o programa si está disponible. La pantalla de visualización desaparece en unos segundos automáticamente o inmediatamente al volver a pulsar el botón.
	PICTURE(IMAGEN)	Presione varias veces este botón para cambiar entre los modos de imagen disponibles: Standard (Estándar), Vivid (Vivido), Personal, Movie (Películas) y Eco (Ahorro de energía). También se puede encontrar información relacionada con los modos de imagen en el menú de configuración de pantalla.
	AUDIO (AUDIO)	Presione varias veces este botón para cambiar entre los modos de audio disponibles: Standard (Estándar), Music (Música), Speech (Voz) y Personal. Puede encontrar información relacionada con los modos de audio en la sección de configuración de audio.
	SLEEP(SLEEP)	Presione esta tecla para configurar el intervalo de espera antes de que su aparato de TV de entrar en el modo de espera. (Esta clave se desactiva en el modo PC). La función de apagado automático se puede configurar en el menú OSD.
	FREEZE(CONGELAR)	Presione este botón para congelar la pantalla. Presiónelo nuevamente para cancelar el congelado.
	USB(USB) Presione para seleccionar el modo USB de origen.
	◄/◄/◄/◄/◄	Claves para la “Play Anterior / Pausa Próxima parada”.

* Sonido Multicanal de Televisión (en inglés, Multichannel Television Sound (MTS)

La emisión estándar permite que los sonidos estéreo se transmitan con la imagen de TV.

Segundo Programa de Audio (en ingles, Second Audio Program (SAP)

Un canal de audio adicional proporcionado por la emisión estándar de MTS. Una pista de sonido monofónico incluida en la grabación o señal de video (normalmente contiene la traducción a un segundo idioma del programa visualizado)

Configuración

Insertar las Baterías en el Mando a Distancia

Inserte dos baterías tamaño AAA (incluidas) en el compartimiento del mando a distancia tal y como muestra el diagrama.

IMPORTANTE: La Base del televisor AOC debe montarse antes de utilizarse.

1. Coloque el televisor con la pantalla hacia abajo en una superficie blanda y plana (manta, espuma, tela, etc.) para prevenir cualquier daño.
2. Alinee e inserte cuidadosamente la base en el soporte.
3. Inserte los tornillos en la parte inferior de la base y utilícelos para apretar la base al soporte.
4. Consulte "Instrucciones Importantes de Uso" más abajo.

Instalación del Soporte de pared

Para realizar la instalación en una pared, use el Soporte de pared (se vende por separado). Antes de instalar el televisor en la pared, retire la base para mesa del televisor. Para retirar la base para mesa siga estos simples pasos:

1. Desconecte todos los cables del televisor.
2. Con cuidado, coloque el televisor, con la pantalla hacia abajo, sobre una superficie plana y estable cubierta con una paño suave pero grueso. Asegúrese de que la base para mesa esté sobresaliendo sobre el borde.
3. Retire los tornillos como se muestra en la figura correspondiente a su modelo y tire de la base para mesa para sacarla.
4. No retire ningún otro tornillo del televisor.
5. No retire la base para mesa por ningún otro motivo que no sea para instalar el televisor en la Pared.
6. Asegúrese de guardar en un lugar seguro la base para mesa y los tornillos que ha sacado, hasta que necesite volver a poner la base para mesa. Mantenga los tornillos fuera del alcance de los niños.
7. Para la instalación del soporte, consulte la guía de instrucciones incluida con el modelo del Soporte de pared para su televisor. Para instalar este televisor, es necesario tener cierto grado de competencia, sobretodo para determinar la fuerza de la pared que soportará el peso del televisor.
8. Para la protección del producto y por motivos de seguridad, AOC recomienda con insistencia que use el modelo del Soporte de pared diseñado para su televisor, y que sea un distribuidor de AOC o un contratista licenciado quien instale el televisor en su pared.

Nota: No se incluye el soporte de instalación en pared de 75 mm x 75 mm y tornillos M4. Póngase en contacto con su distribuidor local.

Conexión del televisor

Sistema de Cable o Sistema de Antena VHF/UHF

YPuede disfrutar de una programación digital de definición estándar y de alta definición (si está disponible en su área), junto con la programación analógica de definición estándar.

Para recibir una calidad de imagen óptima, se recomienda con insistencia que conecte la antena/cable mediante un cable coaxial de 75-ohm. La interferencia de radio frecuencia puede afectar fácilmente los cables de plomo de dos conductores de 300 ohm, lo que resulta en una degradación de la señal.

Interfaz de alta definición

Puede disfrutar de una programación de alta definición mediante una suscripción a un servicio de alta definición por cable o por satélite. Para obtener la mejor imagen posible, asegúrese de conectar este equipo a su televisor mediante la entrada de HDMI o de video por componentes (con audio) en la parte posterior de tu televisor.

Conexión HDMI

Si el equipo tiene un terminal DVI y no HDMI, conecte el terminal DVI a la entrada HDMI (HDMI IN), con el cable DVI-a-HDMI o el adaptador, y conecte el terminal de audio a las entradas de audio (PC AUDIO IN).

Conexión de la Señal por Componentes

Conexión de Señal de Video Compuesto

Conexión del PC

Puede usar el televisor a modo de monitor para su PC, como se muestra a continuación con la conexión de HD15 a HD15. Este televisor también se puede conectar a su PC con una salida DVI o HDMI. (Consulte la Guía de Configuración rápida).

• Conecte el terminal PC IN a su PC mediante el cable HD15-HD15 de núcleo de ferrita (RGB analógico) y un cable de audio.
• Si su PC está conectado al televisor y no transmite ninguna señal al televisor por más de 30 segundos, el televisor entra automáticamente al modo de espera.

Tabla de señales de entrada de PC

Conecte una computadora a la TV y configure la señal de salida de la computadora de acuerdo con la tabla que aparece a continuación.

Configuración del Modo computadora
Estándar	Resolución	Frecuencia Horizontal (kHz)	Frecuencia Vertical (Hz)
VGA 720 x 400 31.327 69.617
SVGA 800 x 600 37.879 60.317
XGA 1024 x 768 48.363 60.004
WXGA 1360 x 768* 47.72 59.799

*Resolución recomendada

Tabla de referencia de la señales de entrada de DVI/HDMI PC

1. Cuando se utiliza el puerto DVI: conecte el puerto DVI del dispositivo de video a la TV con un cable DVI a HDMI y configure la señal de salida del dispositivo de video de acuerdo con la tabla que aparece a continuación.
2. Cuando se utiliza el puerto HDMI: conecte los puertos HDMI de la computadora y la TV con un cable HDMI y configure la señal de salida del dispositivo de video de acuerdo con la tabla que aparece a continuación.

Configuración del Modo computadora
Estándar	Resolución	Frecuencia Horizontal (kHz)	Frecuencia Vertical (Hz)
VGA 640 x 480 37.879		60.317
VGA 720 x 400 31.327		69.617
SVGA	800 x 600 37.879	60.317
XGA	1024 x 768	48.363	60.004
SXGA	1280 x 1024	63.981	60.020
WXGA	1360 x 768*	47.72	59.799

*Resolución recomendada

Tabla de Referencia de Señal de Entrada de Video

1. Conecte el puerto HDMI o de señal de video componente del dispositivo de video a la TV y configure la señal de salida del dispositivo de video de acuerdo con la tabla que aparece a continuación.
2. Si la tarjeta de video de la computadora es compatible con las señales del formato de video, puede establecer la siguiente señal de salida.

Configuración del Modo PC o HDMI
Estánda	Resolución	Frecuencia Horizontal (kHz)	Frecuencia Vertical (Hz)
SD	720 x 480i	15.734	60
SD	720 x 480p	31.5	60
SD	720 x 576i	15.625	50
SD	720 x 576p 31.25	50
HD	1280 x 720p 37.5	50
HD	1280 x 720p	45	60
HD 1920 x 1080i		28.125	50
HD 1920 x 1080i		33.75	60
FHD 1920 x 1080p		56.25	50
FHD 1920 x 1080p		67.5	60

Sistemas de video admitidos por los modos TV, video

NTSC M, PAL M, PAL N.

Interfaz de definición estándar

También puede disfrutar de la programación tradicional a través de un reproductor de DVD o de una videograbadora. Conecte este equipo a su televisor mediante la entrada de video compuesto (COMPOSITE) parte posterior de su televisor.

Cambiar Fuente de Entrada

En un televisor AOC, puede seleccionar la fuente de la señal directamente desde el mando a distancia o pulsando "Fuente" para seleccionar la fuente de la señal en el menú de visualización.

1. Para seleccionar la fuente de la señal directamente desde el mando a distancia: Pulse las siguientes teclas para cambiar la fuente de entrada.

1. Para usar el botón "Fuente" para seleccionar la fuente de la señal:

1		Presione la tecla de Origen y su pantalla de menú.
2		Presione ▲/▼ para seleccionar la fuente de entrada: TV, AV, YPbPr, HDMI, VGA, USB.
3		Presione OK para ingresar.

Configuración de idioma

1		Presione el botón Menu (Menú) para mostrar el menú principal.
2		Presione los botones ▲/▼ para seleccionar “SETTING” (“Configuración”), y presione el botón “OK” (“Aceptar”).
3		Presione ▲/▼ para seleccionar el idioma del menú.
4		Presione el botón ◀/► para seleccionar los siguientes idiomas: Inglés, Francouzsky, Español.
5		Presione Menú para salir.

Búsqueda de canales

1		Presione el botón Menu (Menú) y aparecerá la pantalla Menu (Menú).
2		Presione los botones ▲/▼ para seleccionar "CHANNEL"("CANAL"),y presione el botón "OK" ("Aceptar").
3		Presione los botones ▲/▼ para seleccionar la opción "Auto Search" ("Búsqueda automática") y presione el botón "OK" ("Aceptar").

Cambiar de Canal / Volver

En la TV AOC, puede cambiar los canales directamente desde el control remoto o presionando los botones CH ▲/▼ en la esquina inferior izquierda de la TV para seleccionar los canales.

1. Pulse directamente los números para cambiar de canal.

1. Presione el botón "Back" ("Anterior") para regresar a la visualización anterior.

Cambiar Volume (Volumen), Mute (Silencio)

1. Pulse VOL (VOL) para cambiar el volumen.

1. Pulse MUTE (MUTE) para poner el televisor en silencio.

Ajustes de Configuración de Video

1		Presione el botón Menu (Menú) y aparecerá la pantalla Menu (Menú).
2		Presione los botones ▲/▼ para seleccionar “VIDEO” (“VIDEO”) [IMAGE], y presione el botón “OK” (“Aceptar”).
3		Presione el botón ▲/▼ para seleccionar la configuración de imagen: Smart Picture (Imagen inteligente), Contrast (Contraste), Brightness (Brillo), Saturation (Saturación), Sharpness (Nitidez), Noise Reduction (Reducción de ruidos), Color Temp (Temperatura de color), Size (Tamaño) y, a continuación, presione el botón OK (Aceptar) para ingresar en el menú de selección.
4		Presione el botón ◀/► para ajustar a los valores deseados.
5		Presione Menú para salir.

Items Descripción
Imagen inteligente	Vívido Para	mejorar el contraste y la nitidez de la imagen.
	Estándar La configuración de pantalla estándar corresponde al uso para entretenimiento hogareño.
	Eco Reducción de la retroiluminación para ahorrar energía.
	Cine Para la visualización de imágenes en movimiento. Adecuado para la visualización en entornos como cines.
	Personal Modo especial personalizado por los usuarios.
Contraste Aumenta o d	sminuye el contraste de la imagen.
Brillo Aclara u oscurece	la imagen.
Saturación Aumenta o	disminuye la saturación de color.
Nitidez Permite ajustar	la nitidez de video.
Reducción de ruidos R	reduce el nivel de ruido de los equipos conectados y las entradas VHF/UHF/CABLE.
Temperatura de color	Frío Añade un tono azulado a los colores blancos.
	Cálido Añade un tono rojizo a los colores blancos.
	Estándar Añade un tono natural a los colores blancos.
	Usuario	En el modo PC, el usuario puede definir el tinte de los colores blancos.
Tamaño	Configuraciones disponibles para el modo de fuentes de señal normales: Normal, Ancho, Zoom 1 y Zoom 2.Configuraciones disponibles para el modo de fuentes de computadoras: Normal y Ancho.Puede utilizar el botón "Zoom" del control remoto para seleccionar la relación de aspecto.
*Todos los modos de pantalla importados pueden ajustarse con el botón Picture (Imagen) del control remoto a fin de poder cambiar directamente.

Ajustes de Configuración de Audio

1	Menu	Presione el botón Menu (Menú) y aparecerá la pantalla Menu (Menú).
2		Presione los botones ▲/▼ para seleccionar "AUDIO"(“AUDIO”) [icon], y presione el botón “OK” (“Aceptar”).
3		Presione el botón ▲/▼ para seleccionar la configuración de imagen modo de sonido: Smart Sound(Sonido Inteligente), Bass(Graves), Treble(Agudos), Balance(Balance), Sound Mode(Modo Sonido), AVL(AVL), y presione el botón “OK” (“Aceptar”).
4		Presione el botón ◀/► para ajustar.
5		Presione Menú para salir.

Items Descripción
Sonido Inteligente	Standard (Estándar): para contenido de conversaciones.
	Música: mejora los agudos y los graves.
	Speech (Voz): mejora los agudos y mantiene los bajos en un nivel medio.
	Personal: mejora los graves y mantiene los agudos en un nivel medio.
	Se puede acceder al Sonido Inteligente pulsando Audio (Audio) directamente en el mando a distancia.
Graves Aumenta o disminuye los sonidos graves.
Agudos Aumenta o disminuye los sonidos agudos.
Balance Balance de la salida de sonido de los altavoces izquierdo y derecho.
Modo Sonido Configuración para el modo de efecto de sonido: Mono o Stereo (Estéreo).
AVL Permite activar el ajuste automático de volumen.

Búsqueda de canales

Esta configuración se encuentra sólo disponible en el modo TV.

1		Presione el botón Menu (Menú) y aparecerá la pantalla Menu (Menú).
2		Presione los botones ▲/▼ para seleccionar “CHANNEL”(“CANAL”) [IMAGE], y presione el botón “OK” (“Aceptar”).
3		Presione el botón ▲/▼ para seleccionar opciones para los canales de exploración: Source(Fuente), Auto Search(Búsqueda Automática), Update Search(Actualización de la búsqueda), Manual Search(Manual de búsqueda), Channel Lock(Bloqueo de canales), Channel Skip(Saltar Canal), Channel Swap(Canal de intercambio), presione el botón OK (Aceptar) para ingresar en el menú de selección.
4		Presione el botón ◀ / ▶ para ajustar.
5		Presione Menú para salir.

Items	Descripción
Fuente	Seleccione el modo de sintonización de TV entre Cable o Air (Aire).
Búsqueda Automática	Permite crear automáticamente una lista de los canales disponibles en la TV.1. Seleccione la opción Auto Search (Búsqueda automática).2. Presione OK (Aceptar) o ▶ para iniciar la búsqueda automática. Se registrarán en la TV los canales encontrados a través de la función de búsqueda.3. Presione el botón Menu (Menú) para finalizar la búsqueda automática de canales.4. Los canales encontrados se sobrescribirán durante la próxima búsqueda automática.
Actualización de la búsqueda	Permite actualizar la lista de canales encontrados en la búsqueda anterior.
Manual de búsqueda	Mantenga presionado el botón ▶ durante 3 segundos hasta que la TV ingrese en el modo de búsqueda manual.Se almacenarán en los números de canal predefinidos los canales encontrados en la búsqueda manual.
Bloqueo de canales	Se le solicitará que ingrese una contraseña válida antes de visualizar programas o canales bloqueados.
Saltar Canal	Se omitirán los canales con el valor ON (Activado) en esta configuración cuando se presionen los botones ◄/▶.
Canal de intercambio	Permite cambiar a un canal determinado.

Ajustes de Configuración de PC

La configuración solamente está disponible en Modo PC.

1		Presione el botón Menu (Menú) y aparecerá la pantalla Menu (Menú).
2		Presione los botones ▲/▼ para selecciona “PC”(“PC”) [icon], y presione el botón “OK” (“Aceptar”).
3		Presione el botón ▲/▼ para seleccionar Configuración de PC: Auto Adjust(Autoajuste),H.Position(Posición H),V. Position(Posición V),Clock(Reloj),Phase(Fase),presione el botón OK (Aceptar) para ingresar en el menú de selección.
4		Presione el botón ◀/► para ajustar.
5		Presione Menú para salir.

Items	Descripción
Autoajuste	Permite sincronizar las resoluciones entre la TV y la computadora para una visualización correcta en pantalla completa. Consulte la sección “Tabla de referencia de las señales de entrada de PC” para obtener información sobre las resoluciones compatibles.
Posición H Ajusta la	posición horizontal.
Posición V Ajusta la	posición vertical.
Reloj Permite ajustar	a velocidad de reloj de la señal de la computadora.
Fase Permite ajustar	a frecuencia de fase de la señal de la computadora.

Ajustes de Configuración

1		Presione el botón Menu (Menú) y aparecerá la pantalla Menu (Menú).
2		Presione los botones ▲/▼ para seleccionar “SETTING”(“Configuración”) , y presione el botón “OK” (“Aceptar”).
3		Presione el botón ▲/▼ para seleccionar el elemento de ajuste incluyendo : Menu Language(Idioma del menú), Menu Timeout(Menú de tiempo de espera), Sleep Timer(Sleep Timer), DCC(DCC), DCR(DCR), B/L Control(B / L de control), V-Chip(V-Chip), Closed Caption(Closed Caption), Reset All(Restablecer Todos), presione el botón OK (Aceptar) para ingresar en el menú de selección.
4		Presione el botón ◀/► para ajustar.
5		Presione Menú para salir.

Items Description
Idioma del menú Permite	seleccionar el idioma del menú de la TV.
Menú de tiempo de espera	Permite ajustar el período de visualización de la pantalla del menú.
Sleep Timer	Permite establecer el período de inactividad antes del que la TV ingresará automáticamente en el modo de espera (no disponible para los modos de computadora/USB).
DCC Permite establecer el	contraste de la TV en su valor máximo.
DCR Permite establecer el	contraste de la TV para que varíe en función del brillo y oscuridad de la TV.
B/L de control	Permite ajustar el brillo de la pantalla. (Es posible que visualice un parpadeo rápido blanco cuando enciende la TV con un valor de retroiluminación muy bajo. Esta situación es normal. En el caso del contraste dinámico, este elemento aparecerá oculto).
V-Chip	Cuando el usuario seleccione la opción V-Chip, aparecerá una tabla de clasificación en la pantalla y el usuario podrá ajustar la clasificación para que se encuentre bloqueada o desbloqueada.
Closed Caption	Puede elegir entre las opciones CC1/CC2/CC3/CC4/TT1/TT2/TT3/TT4.Al seleccionar “CC On” (CC activado) o “CC With Mute” (CC al silenciar), esta función estará activada.Al seleccionar “CC Off” (CC desactivado), esta función estará desactivada.
Restablecer Todos Permite	restablecer todos los valores de configuración al ajuste predeterminado.

Música USB y reproducción de imágenes

1. Reproducción de imágenes
   1) Ingrese en el menú de reproducción de imágenes.

1		Presione el botón Source (Fuente). Aparecerá la lista de las fuentes de señal.
2		Presione ▲/▼ para seleccionar USB, y presione el botón "OK" ("Aceptar").
3		Presione ◀/► para seleccionar photo· y presione el botón "OK" ("Aceptar").
4		Presione Menú para salir.

2) Seleccionar la fotografía

1		Presione el botón ▲/▼ para seleccionar la carpeta de imágenes y, a continuación, presione el botón OK (Aceptar) para ingresar en dicha carpeta.
2		Presione el botón ◀ / ▶ para seleccionar la imagen, y presione el botón “Display”.
3		Presione Menú para salir.

3) Reproducción de imágenes

1		Presione el botón ◀/▶ para visualizar las imágenes una por una.
2	botones para reproducir hacia atrás y hacia delante.
3	[Presior botón para reproducir/pausar la reproducción actual de las imágenes.
4		Presione este botón para acercar en la imagen actual.
5		Presione el botón Menu (Menú) para salir por pasos.

2. Reproducción de música

1) Acceder al menú de reproducción de música

1		Presione el botón Source (Fuente). Aparecerá la lista de las fuentes de señal.
2		Presione ▲/▼ para seleccionar USB, y presione el botón "OK" ("Aceptar").
3		Presione ◀/► para seleccionar music(música), y presione el botón "OK" ("Aceptar").
4		Presione Menú para salir.

2) Seleccionar la música

1		Presione el botón ▲/▼ para seleccionar la pista y presione OK (Aceptar) para iniciar la reproducción.
2		Presione el botón Back (Atrás) para cambiar entre la lista de pistas y carpetas. Presione el botón OK (Aceptar) para ingresar/reproducir.
3		Presione Menú para salir.

3) Reproducción de música

1	Pre esto botones para reproducir hacia atrás y hacia delante.
2	Presione botón para reproducir/pausar la reproducción actual de las música.
3	Pulse esta para poner fin a la reproducción de música.
4	Menu	Presione Menú para salir.

Configuración

1	Source	Presione el botón Source (Fuente). Aparecerá la lista de las fuentes de señal.
2		Presione ▲/▼ para seleccionar USB, y presione el botón "OK" ("Aceptar").
3		Presione ◀/► para seleccionar Setup(Configuración), y presione el botón "OK" ("Aceptar").
4 Presior n		▲/▼ para seleccionar los elementos que desea ajustar.
5		Presione el botón ◀/► para hacer el ajuste.
6	Menu	Presione Menú para salir.

Utilización del recordatorio de anormalidades

Ejemplo: Si no posee un dispositivo USB conectado, aparecerá el mensaje recordatorio "There is no USB device" (Ningún dispositivo USB) luego de seleccionar una imagen y presionar el botón OK (Aceptar).

Nota: Aparecerá un recordatorio cuando haya seleccionado una fotografía/música sin un dispositivo USB disponible.

Solución de problemas

Condición Explicación / Solución
No hay imagen
No hay imagen Compruebe la configuración del Ahorro de energía
No se puede recibir ningún canal	Asegúrese de que el cable de energía esté bien conectado. Encienda la energía del televisor.Revise las conexiones de la antena o cable. Asegúrese de que la configuración del Cable sea la adecuada para la fuente de la señal de su televisor.
El televisor está bloqueado en un canal	Ejecute la Programación automática para agregar los canales accesibles que no están en la memoria del televisor.
No se puede recibir ni seleccionar ningún canal	Ejecute la Programación automática para agregar los canales accesibles que no están en la memoria de los canal del televisor.Para recibir o seleccionar los canales de cable, asegúrese de que Cable en la configuración de los Canales esté Encendido. Para recibir o seleccionar los canales UHF a través de una antena, asegúrese de que Cable esté Apagado.
El televisor se apaga	Revise si el Apagado automático está activado o confirme la duración del temporizador automáticamente.Revise Administración de Energía del PC desde la Configuración general.
Algunos videos no tienen imágenes	Revise la conexión entre el equipo opcional de video y la fuente del televisor.Presione INPUT en el mando a distancia.Seleccione la fuente de entrada deseada de la lista de fuentes externas de entrada.
Mala calidad de imagen
La calidad de las imágenes no es tan buena como la que aparecía en la tienda	La calidad de la imagen depende del contenido de la señal. Ver la Guía de configuración rápida (incluida) para mostrar la mejor calidad de imagen posible para esa señal.
Imágenes dobles	Revise las conexiones de la antena o cable.Revise la ubicación y dirección de la antena.
La pantalla sólo muestra interferencia y nieve	Revise si la antena está rota o dobłada. Revise si la antena ha llegado al final de su vida útil. (3-5 años en uso normal, 1-2 años cerca al mar).
Rayas o líneas punteadas	Mantenga el televisor lejos de fuentes de interferencia como autos, motocicletas o secadoras de cabello.Si se usa un cable de plomo de dos conductores de 300 ohm, aleje del televisor el exceso de plomo o use un cable coaxial de 75 ohm.
No hay colores/Imagen oscura/Color incorrecto/La imagen es demasiado brillante	Presione PICTURE para seleccionar el Modo de imagen deseado. Ajuste las opciones del Modo de imagen desde la configuración de la imagen.
Imagen con interferencia	Asegúrese de que la antena esté conectada mediante un cable coaxial de 75 ohm.Mantenga el cable de la antena alejada de los otros cables.Para evitar que haya interferencia en el televisor, asegúrese de que el cable de la antena no esté dañado.
No hay sonido/Sonido con interferencia
Buena calidad de imagen, no hay sonido	Revise el control del volumen. Presione MUTE (Silencio) o VOL + para que desaparezca de la pantalla.Desconecte los auriculares.Para los equipos HDMI, confirme que la configuración de la salida de audio del equipo conectado esté configurado como PCM. Las fuentes de entrada HDMI de este televisor son compatibles con PCM 32, 44,1 y 48 kHz.
Interferencia de audio	Asegúrese de que la antena esté conectada mediante un cable coaxial de 75 ohm.Mantenga el cable de la antena alejada de los otros cables.Para evitar que haya interferencia en el televisor, asegúrese de que el cable de la antena no esté dañado.
Entrada de PC
Sin imagen / sin señal	Confirme que el PC esté conectado correctamente al televisor, ya sea por el PC IN (con un cable HD15) o con el HDMI IN.Asegúrese de que la señal que sale del PC es uno de los formatos que aparece en la página 15.Apagar el PC. Confirme la conexión del PC y reinicie la computadora. Al conectar y reproducir, el televisor será detectado automáticamente y el PC se sincronizará correctamente.Verifique que Administración de Energía del PC esté activado.
Mala calidad de imagen Ajuste la resolución. Ajuste Tono y Fase.
El Modo amplio cambia automáticamente	La configuración actual del Modo amplio cambia automáticamente a la configuración predeterminada de 4:3cuando se cambia de canal o de entrada de video, si la configuración predeterminada de 4:3 en la configuración de la Pantalla no aparece como Apagado. Si desea asegurar el Modo amplio seleccionado mediante WIDE (Amplio) en el mando a distancia, configure el Predeterminado 4:3 como Apagado desde la configuración de la Pantalla.Revise la opción de Ampliado automático en la configuración de la Pantalla.
La imagen se reduce de un momento a otro	La imagen se reduce durante los comerciales debido al método que utiliza el proveedor para transmitir el contenido. Cuando el contenido HD cambia al contenido en definición estándar (comerciales), la imagen puede aparecer reducida con un borde negro.
Un cuadro negro en la pantalla	Ha seleccionado una opción de texto que no tiene texto disponible. Para desactivar esta función, apague la opción Mostrar CC. Si desea activar los subtítulos (CC), seleccione CC1 en vez de Text1-4.
Franjas negras aparecen en los bordes de la pantalla	Algunos programas de pantalla amplia tienen una relación de aspecto mayor a 16:9 (esto es particularmente común con las películas en formato de cine). Estos programas aparecerán en su televisor con franjas negras en la parte superior e inferior de la pantalla. Para obtener más detalles, revise la documentación del DVD (o comuníquese con el proveedor del programa). Los programas con una relación de aspecto 4:3 tendrán franjas en los lados derecho e izquierdo de la pantalla.
Condición Explicación / Solución
Entrada de PC
Algunos programas en DVD o de otras fuentes digitales muestran una pérdida en los detalles, sobretodo en las escenas en cámara rápida o las oscuras.	Esto es debido a la compresión digital del contenido de la fuente, que algunos emisores de contenido digital o DVD usan, que puede hacer que la pantalla de su televisor muestre un menor detalle de imagen que el usual, o que en su pantalla aparezcan objetos como pequeños puntos, bloques o píxeles. Estas compresiones de las señales son más visibles y dependen de la claridad y resolución del televisor.
El mando a distancia no funciona	Revise que las baterías estén colocadas correctamente o cámbielas.Apunte el mando a distancia hacia el sensor del mando que se encuentra en la parte frontal del televisor.Las lámparas fluorescentes pueden interferir con el funcionamiento del mando a distancia. Intente apagarlas.No deje que haya obstáculos en el área del sensor del mando a distancia

Dimensiones y Especificaciones

Modelo LE19A1321 LE22A1321 LE		24A1321
Tamaño del panel		470.1 mm diagonal (18.51" visibles)	546.86 mm diagonal (21.53" visibles)	596.9 mm diagonal (23.5" visibles)
Resolución 1366 x 768 1920 x 1080		1920 x 1080
Sistema de TV		NTSC M PAL M/N	NTSC M PAL M/N	NTSC M PAL M/N
Altavoz 3 W x 2 3 W x 2 3 W x 2
Impedancia de Antena 75Ω 75Ω 75Ω
Voltaje de entrada 100-240V AC, 50/60Hz 100-240V AC, 50/60Hz 100-240V AC, 50/60Hz
Consumo de energía 45W 45W 45W
Consumo de Energía en Modo Suspendido		<1W <1W <1W
Terminales de Video/Audio		AV trasera en x1	AV trasera en x1	AV trasera en x1
Entrada de Video/Audio		VIDEO: 1 V(p-p), 75 ohm, sinc negativo.AUDIO: 500mv (rms)	VIDEO: 1 V(p-p), 75 ohm, sinc negativo.AUDIO: 500mv (rms)	VIDEO: 1 V(p-p), 75 ohm, sinc negativo.AUDIO: 500mv (rms)
Salida de Audio		Linea de salida de Audio (R/L): Max 2.0Vrms	Linea de salida de Audio (R/L): Max 2.0Vrms	Linea de salida de Audio (R/L): Max 2.0Vrms
Entrada de Componentes		Componente trasero: Y: 1V (p-p), 75 ohm, incluido sinc.Pr/Cr: ±0.35V (p-p), 75 ohmPb/Cb: ±0.35V (p-p), 75 ohmAUDIO: 500mv (rms)	Componente trasero: Y: 1V (p-p), 75 ohm, incluido sinc.Pr/Cr: ±0.35V (p-p), 75 ohmPb/Cb: ±0.35V (p-p), 75 ohmAUDIO: 500mv (rms)	Componente trasero: Y: 1V (p-p), 75 ohm, incluido sinc.Pr/Ct: ±0.35V (p-p), 75 ohmPb/Cb: ±0.35V (p-p), 75 ohmAUDIO: 500mv (rms)
Terminales HDMI		ENTRADA HDMI : HDMI Trasera x1; Conforme a HDCP Conforme a E-EDID	ENTRADA HDMI : HDMI Trasera x1; Conforme a HDCP Conforme a E-EDID	ENTRADA HDMI : HDMI Trasera x1; Conforme a HDCP Conforme a E-EDID
Terminales VGA		ENTRADA VGA: VGA trasero (D-SUB 15 Pin) Entrada x1 Conforme a E-EDID Entrada de Audio: Mini-toma para estéreo (3.5∅)	ENTRADA VGA: VGA trasero (D-SUB 15 Pin) Entrada x1 Conforme a E-EDID Entrada de Audio: Mini-toma para estéreo (3.5∅)	ENTRADA VGA: VGA trasero (D-SUB 15 Pin) Entrada x1 Conforme a E-EDID Entrada de Audio: Mini-toma para estéreo (3.5∅)
Tamaño (Ancho x Alto x Profundidad) (con base y soporte) (mm)		453 x 343 x 129	520 x 380 x 144	567 x 407 x 144
Tamaño (Ancho x Alto x Profundidad) (sin base y soporte) (mm)		453 x 303 x 38	520 x 340 x 38	567 x 367 x 38
Peso		2.85 Kg (con base) 2.70 Kg (sin base)	3.35 Kg (con base) 3.21 Kg (sin base)	4.1 Kg (con base) 3.95 Kg (sin base)
Tamaño del Accesorio de montaje		75 x 75mm (el kit de montaje a la pared no está incluido)	75 x 75mm (el kit de montaje a la pared no está incluido)	75 x 75mm (el kit de montaje a la pared no está incluido)
Accesorios de montaje		Los accesorios opcionales no están incluidos en el empaquetado estándar	Los accesorios opcionales no están incluidos en el empaquetado estándar	Los accesorios opcionales no están incluidos en el empaquetado estándar
Condiciones de funcionamiento	Temperatura Humedad Altitud	0 °C to +40 °C 10%~85% To 3,000m	0 °C to +40 °C 10%~85% To 3,000m	0 °C to +40 °C 10%~85% To 3,000m
Condiciones de almacenamiento	Temperatura Humedad Humedad	-10 °C to +50 °C 5%~85% To 5,000m	-10 °C to +50 °C 5%~85% To 5,000m	-10 °C to +50 °C 5%~85% To 5,000m

Nota:
- Los diseños y las especificaciones están sujetos a cambios sin aviso previo.
- Este modelo podría no ser compatible con funciones y/o especificaciones que se introduzcan en el futuro.

ENSAMBLADO EN MEXICO
