DCM330 - Multímetro VELLEMAN - Manual de uso y guía de instrucciones gratis

Marca	Velleman
Modelo	DCM330
Categoría	Multímetro digital
Tipo de producto	Multímetro digital con pantalla LCD
Dimensiones	Aproximadamente 140 x 70 x 30 mm
Peso	Aproximadamente 200 g (con pilas)
Alimentación	2 pilas AAA 1,5 V
Pantalla	Pantalla LCD de 3 ½ dígitos (2000 puntos)
Tensión continua	200 mV / 2 V / 20 V / 200 V / 600 V (±0,5 %)
Tensión alterna	200 V / 600 V (±1,2 %)
Corriente continua	200 µA / 2000 µA / 20 mA / 200 mA / 10 A
Resistencia	200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ (±0,8 %)
Prueba de continuidad	Sí (umbral < 50 Ω)
Prueba de diodo	Sí
Prueba de capacidad	Sí (hasta 100 µF)
Prueba de frecuencia	No
Prueba de temperatura	No
Categoría de seguridad	CAT II 600 V
Función de retención	Sí (Data Hold)
Apagado automático	Sí (después de aproximadamente 15 min)
Accesorios incluidos	Pilas, cables de prueba, manual de uso
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar disolventes.
Seguridad	Respetar las consignas de seguridad: no medir tensiones > 600 V, usar los cables adecuados.
Piezas de repuesto y reparabilidad	Pilas reemplazables por el usuario. Para cualquier reparación, contactar a un centro autorizado.
Información general	Multímetro versátil para uso doméstico y profesional ligero.

Preguntas frecuentes - DCM330 VELLEMAN

¿Qué pilas necesita el DCM330?

El multímetro DCM330 funciona con 2 pilas AAA de 1,5 V. Abra el compartimento trasero para reemplazarlas respetando la polaridad.

¿Cómo usar la función de prueba de continuidad?

Gire el selector a la posición prueba de continuidad (símbolo diodo/onda). Coloque las puntas de prueba en los dos extremos del circuito. Un pitido sonoro suena si la resistencia es inferior a 50 Ω.

¿Cuál es la tensión máxima medible en corriente continua?

El DCM330 puede medir una tensión continua de hasta 600 V en el rango 600 V. Nunca supere este límite para evitar cualquier riesgo de descarga eléctrica.

¿Cómo interpretar la indicación '1' o 'OL'?

La indicación '1' o 'OL' (Overload) indica que la medición excede el rango seleccionado. Seleccione un rango más alto o verifique sus ajustes.

El multímetro no se enciende, ¿qué hacer?

Verifique primero el estado de las pilas. Reemplácelas si es necesario. Asegúrese también de que el selector no esté en la posición 'OFF'. Si el problema persiste, contacte al servicio postventa.

¿Puedo medir la corriente alterna con este multímetro?

Sí, el DCM330 mide la corriente alterna en el rango CA 200 V y 600 V. Atención: la medición de corriente alterna no es posible en amperios; solo se pueden medir tensiones alternas.

¿Cómo limpiar mi multímetro?

Use un paño seco y suave para limpiar el dispositivo. No use nunca disolventes, productos abrasivos o agua, ya que podrían dañar los componentes internos.

¿Qué es la función Data Hold?

La función Data Hold (retención) permite congelar el valor mostrado en la pantalla. Presione el botón 'HOLD' para activar/desactivar. Útil para anotar una medida en un lugar de difícil acceso.

¿Cómo garantizar la seguridad durante el uso?

Respete siempre los límites de tensión (máx. 600 V). Use cables de prueba en buen estado. No mida circuitos bajo tensión sin protección adecuada. La categoría de seguridad es CAT II 600 V.

¿Qué hacer si la pantalla muestra valores inestables?

Valores inestables pueden deberse a pilas débiles o a un mal contacto de las puntas de prueba. Reemplace las pilas y limpie las puntas. Si el problema persiste, puede ser necesario un calibrado en un taller especializado.

MANUAL DE USUARIO DCM330 VELLEMAN

PINCE AMPÈREMÉTRIQUE NUMÉRIQUE

PINZA AMPERIMÉTRICA DIGITAL

DIGITALE STROMZANGE

MULTIMETRO DIGITALE CON PINZA AMPEROMETRICA

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado la DCM330! Lea atentamente las instrucciones del manual antes de usarla. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones deseguridad

Lea el manual del usuario antes del uso.

Aislamiento doble

Presencia de tensiones peligrosas.

• Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Desactive la pinza amperimétrica si no la utiliza.

• No sobrepase los valores máx. de cada función.

• No conecte una tensión si la función de medición de resistencia está activada.

• Seleccione el rango antes de medir.
• No commute en el modo de medición de corriente/resistencia durante mediciones de tensión.
• No efectúe mediciones de corriente en un circuito con una tensión superior a 240V.
• Desconecte las puntas de prueba del circuito antes de seleccionar un rango.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
• Mantenga la DCM330 lejos del alcance de personas no capacitadas y niños.

3. Normasgenerales

• Un uso incorrecto puede causar daños, electrochoques o lesiones. Lea atentamente el manual del usuario antes de utilizar el aparato.
• Desconecte las puntas de prueba antes de reemplazar las pilas.
• Controle el estado de las puntas de prueba y la pinza amperimétrica antes de cada uso y reemplácelas si fuera necesario.
• Sea extremadamente cuidadoso al realizar mediciones superiores a 25 VCA RMS o 35 VCC. Estas tensiones pueden causar descargas eléctricas.
• Saque las pilas de la pinza amperimétrica si no la utiliza.
• Descargue los condensadores y desconecte el aparato del circuito antes de efectuar pruebas de diodos, resistencia o continuidad.
• Es difícil efectuar mediciones de tensión en enchufes a causa de conexiones inseguras. Asegúrese de que el circuito esté desconectado de la red.
• Utilice sólo el DCM330 para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Un uso desautorizado anula la garantía completamente.

Límites
Función	Entrada
AAC	400
VDC, VAC 600 V DC/AC
Resistencia, diodo, continuidad 250 V DC/AC

4. Descripción

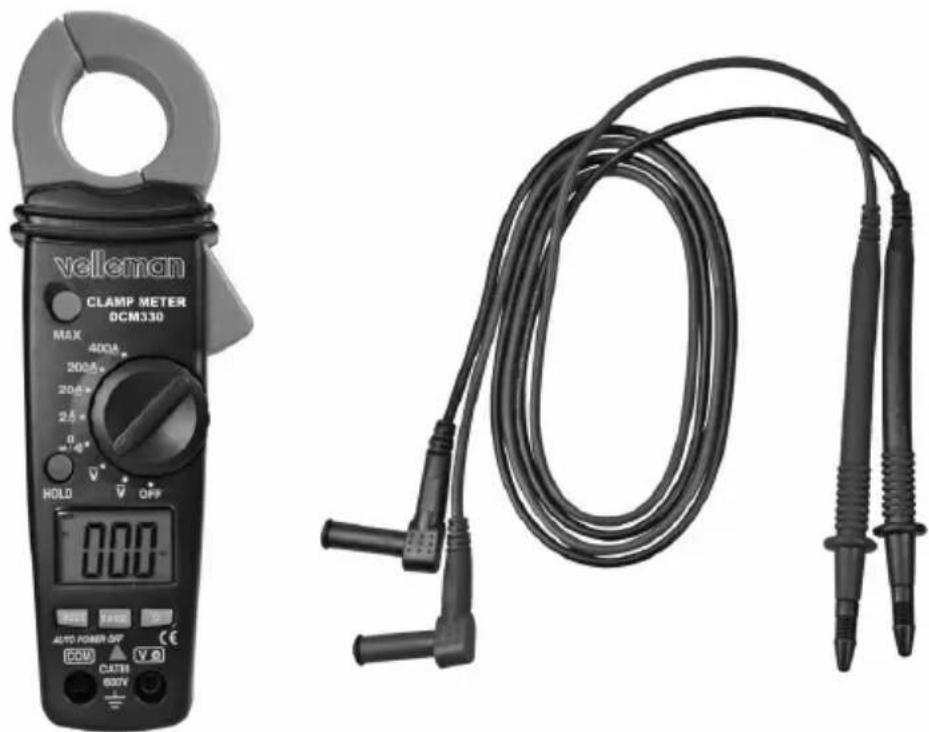

1. pinza
2. palanca de abertura
3. selector giratorio
4. pantalla LCD
5. botón MAX
6. botón de retención de lectura (data hold)
7. botón de selección de modo
8. botón de selección del rango
9. retroiluminación
10. entrada COM
    11.entrada V/Ω
11. compartimento de pilas

AC DC medición de corriente CA/CC
	signo negativo
1.8.8.8 visualización
AUTO	selección de rango automático (salvo para los rangos A)
MAX modo	MAX
	prueba de diodos
	Prueba de continuidad acústica

HOLD modo de retención de lectura (data hold)
BAT Indicación de batería baja
°C °F mVAKMΩ	unidades de medición

5.Especificaciones

Abertura 23mm (14/16")

Prueba de diodos 0,3mA típico; tensión circuito abierto 1.5VDC

Prueba de continuidad < 120 Ω; corriente de prueba < 1mA

Indicación de pila baja « BRT »

Indicación sobre rango « OL »

Frecuencia de medición 2 por segundo, nominal

Impedancia en la entrada 7,8M Ω (V CC y CA)

Visualización 3 ½ dígitos (2.000 puntos)

Ancho de banda corriente CA 50 / 60 Hz (AAC)

Ancho de banda tensión CA 50 / 400 Hz (VAC)

Temperatura de funcionamiento -10°C \~ 50°C (14°F \~ 122°F)

Temperatura de almacenamiento -30°C \~ 60°C (-14°F \~ 140°F)

Humedad relativa 90 % (0°C \~ 30°C o 32°F \~ 86°F)

75% (30°C \~ 40°C o 86°F \~ 104°F)

Altura funcionamiento: 3.000m

almacenamiento: 10.000m

Sobretensión categoría III 600V

Desactivación automática después de ± 15 min.

Alimentación 2 pilas AAA de 1,5V (incl.)

Dimensiones 205 x 70 x 37mm

Peso 210 g con pilas

Accesorios manual del usuario, puntas de prueba, pilas, funda

de transporte

Función	Rango	Precisión
Corriente CA	2,000 AAC	± (2,5 % lectura + 10 dígitos)
	20,00 AAC	± (2,5 % lectura + 4 dígitos)
	200,0 AAC
	400 AAC	± (3,0 % lectura + 4 dígitos)
Tensión CC	200,0 mVDC	± (0,5 % lectura + 510 dígitos)
	2,000 VDC	± (1,2 % lectura + 3 dígitos)
	20,00 VDC
	200,0 VDC
	600 VDC	± (1,5 % lectura + 3 dígitos)
Tensión CA	200,0 mVAC ± (1,5 % lectura + 30 dígitos)
	2,000 VAC	± (1,5 % lectura + 3 dígitos)
	20,00 VAC
	200,0 VAC
	600 VAC ± (2,0 % lectura + 4 dígitos)
Resistencia	200,0Ω ± (1,0 % lectura + 4 dígitos)
	2,000kΩ	± (1,5 % lectura + 2 dígitos)
	20,00kΩ
	200,0kΩ
	2,000MΩ ± (2,0 % lectura + 3 dígitos)
	20,00MΩ ± (3,0 % lectura + 5 dígitos)

6.Uso

Lea todas los avisos e instrucciones de seguridad mencionados en este manual del usuario. Ponga el selector giratorio en la posición OFF si no utiliza la pinza amperimétrica.

• Medir la corriente CA

Desconecte siempre las puntas de prueba antes de efectuar mediciones de corriente.

o Ponga el selector giratorio en un rango A. Seleccione el rango más elevado y disminuya si no conoce el rango.

- Apriete la palanca para abrir la pinza y asegúrese de que el conductor esté completamente envuelto.

- El valor se visualiza en la pantalla.

• Medir la tensión CA/CC

○ Conecte la punta de prueba negra a la conexión COM y la punta de prueba roja a la conexión V.

o Ponga el selector giratorio en un rango V.

○ Seleccione el modo de medición CA o CC con la tecla MODE.

○ Conecte las puntas de prueba en paralelo al circuito que quiere medir.

- El valor se visualiza en la pantalla.

- Medir la resistencia y prueba de continuidad

○ Conecte la punta de prueba negra a la conexión COM y la punta de prueba roja a la conexión V.

o Ponga el selector giratorio en el rango Ω→|•••).

○ Seleccione el modo de medición de resistencia con la tecla MODE.

○ Conecte las puntas de prueba al circuito o al componente que quiere medir. Desconecte de preferencia un lado del circuito que quiere medir para que no influya los resultados de medición.

○ El valor se visualiza en la pantalla. Una resistencia < 120 Ω se indica con una señal sonora.

- Medir los diodos

○ Conecte la punta de prueba negra a la conexión COM y la punta de prueba roja a la conexión V.
o Ponga el selector giratorio en el rango Ω
○ Seleccione el modo de medición de diodos con la tecla MODE.
○ Conecte las puntas de prueba al diodo que quiere medir. La tensión directa debe indicar un valor entre 0,4 V \~ 0,7 V. La tensión inversa se indica por « OL ». Un circuito cortocircuitado indicará un valor alrededor de 0 mV y un circuito abierto está indicado por « OL ».

punta de prueba roja

punta de prueba negra

punta de prueba punta de prueba negra

tensión directa tensión inversa

- Función de retención de lectura (data hold)

o Pulse la tecla HOLD para fijar el valor visualizado en la pantalla. Vuelva a pulsar la tecla para volver a la visualización normal.

- Función MAX hold

○ Pulse la tecla MAX para fijar el valor máximo en la pantalla. Vuelva a pulsar la tecla para volver a la visualización normal.

- Selección manual del rango

o Pulse la tecla RANGE para seleccionar el rango de manera manual. Mantenga pulsada la tecla para volver a activar la función de selección automática.

- Retroiluminación

o Mantenga pulsada la tecla ⚙ para activar la retroiluminación.

- Reemplazar las pilas

○ Desatornille los tornillos con un destornillador de estrella adecuado.
○ Reemplace las pilas por 2 pilas AAA.
○ Cierre el compartimento de pilas.

Utilice este aparato sólo con los accesorios originales. Velleman SL no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato.

Para más información sobre este producto, visite nuestra página web www.velleman.eu.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
