Tipo de producto	Autorradio con reproductor de CD
Marca	Philips
Modelo	CarStudio CE233
Dimensiones (An x Al x Pr)	178 x 50 x 165 mm (ranura de montaje DIN estándar)
Peso	aprox. 1,2 kg
Alimentación eléctrica	12 V corriente continua (red de a bordo del vehículo)
Potencia de salida	4 x 25 W máx. (4 x 15 W RMS)
Recepción de radio	FM (87,5 – 108 MHz), OM (531 – 1602 kHz), OL (153 – 279 kHz)
Reproducción de CD	CD, CD‑R, CD‑RW, compatible con MP3
Conexiones frontales	Entrada AUX (conector de 3,5 mm), puerto USB
Impedancia de altavoces	4 – 8 Ohmios
Respuesta en frecuencia	30 – 16.000 Hz (CD)
Ajustes de sonido	Graves/Agudos ajustables, Loudness, Balance/Fader
Pantalla	Pantalla LCD con retroiluminación blanca
Memoria de emisoras	30 FM, 10 OM, 10 OL
Idioma de la interfaz de usuario	Alemán, Inglés, Francés, Italiano, Neerlandés
Limpieza y mantenimiento	Limpie la carcasa con un paño suave y seco. No use limpiadores agresivos.
Instrucciones de seguridad	Use solo en vehículos con red de a bordo de 12 V. Apague el dispositivo antes de limpiarlo.
Piezas de repuesto y reparabilidad	Las piezas de repuesto a través de socios de servicio autorizados de Philips. El dispositivo no está diseñado para reparación por el usuario.

Preguntas frecuentes - CarStudio CE233 PHILIPS

¿Cómo conecto el Philips CarStudio CE233 a mi vehículo?

¿Por qué aparece el mensaje 'NO DISC'?

¿Puedo instalar el dispositivo si mi coche no tiene conector ISO?

¿Cómo configuro la hora?

¿Por qué no funciona el puerto USB?

¿Cómo guardo emisoras de radio?

El dispositivo se apaga después de un breve tiempo. ¿Qué hago?

¿Puedo instalar un reproductor de CD con Bluetooth?

¿Cómo limpio el láser del CD?

El mando a distancia no funciona. ¿Qué puedo hacer?

MANUAL DE USUARIO CarStudio CE233 PHILIPS

2 Sistema de a udio para el automóvil 107

Introducción 107

Contenido de la caja 107

Descripción general del sistema 108

3 Instalación d el sistema de audio para el coche 111

Conexión de los cables 111

Montaje en el salpicadero 112

Colocación del panel frontal 113

4 Introducción 114

La primera vez que lo use: 114

Ajuste del formato de la hora 114

Ajuste del reloj 115

Selección de una fuente 115

Selección de la zona de escucha 115

Silenciamiento del sonido de botones 115

5 Cómo escuc har la radio 116

Cómo cambiar al modo de radio 116

Selección de una región del sintonizador 116

Selección de una sensibilidad del sintonizador 116

Búsqueda de una emisora de radio 116

Almacenamiento de emisoras de radio en la memoria 117

Reproducción con RDS 117

6 Repr oducción de un dispositivo de almacenamiento 119

Control de reproducción 120

Cambio de pistas 120

7 Cómo escuc har un reproductor externo 121

8 Ajuste del so nido 121

9 Información adicional 122

Carga de un dispositivo USB 122

Restablecimiento del sistema 122

Sustitución del fusible 122

10 Información del producto 123

11 Solución de problemas 124

12 Aviso 125

Conservación del medioambiente 125

Aviso sobre marcas comerciales 125

Copyright 125

1 Seguridad

Asegúrese de leer y comprender todas las instrucciones antes de utilizar este dispositivo.

La garantía no cubre los daños producidos por no haber seguido las instrucciones.

• La modificación del producto podría provocar una radiación de EMC peligrosa u otras situaciones de peligro.
• Este dispositivo ha sido diseñado para su funcionamiento exclusivo con alimentación de CC de 12 V con conexión a tierra.
• P ara garantizar la seguridad durante la conducción, ajuste el volumen a un nivel cómodo y seguro.
• El uso de fusibles incorrectos puede provocar daños o incendios. Cuando necesite cambiar el fusible, consulte con un profesional.
• Para que la instalación sea segura, utilice sólo el equipo de montaje incluido.
• Para evitar cortocircuitos, no exponga el producto a la lluvia ni al agua.
• No exponga el dispositivo a goteos ni salpicaduras.
• No coloque sobre la unidad objetos que puedan suponer un peligro (por ejemplo, objetos que contengan líquido o velas encendidas).
• Nunca inserte objetos en las ranuras de ventilación u otras aberturas del dispositivo.
• Limpie el dispositivo con un paño suave humedecido. No utilice sustancias como alcohol, productos químicos ni productos de limpieza domésticos para limpiar el dispositivo.

2 Sistema de audio para el automóvil

Le felicitamos por su compra y le damos la bienvenida a Philips. Para poder beneficiarse por completo de la asistencia que ofrece Philips, registre el producto en www.philips.com/welcome.

Introducción

Con este sistema, puede:

• disfr utar del audio de dispositivos de almacenamiento USB, tarjetas SD, tarjetas SDHC y otros reproductores externos, y
  • escuchar emisoras de radio.

Puede mejorar la salida de sonido con los siguientes efectos de sonido:

• Refuerzo dinámico de graves (DBB)
• Control digital del sonido (DSC)

Medios reproducibles:

- Dispositivo de almacenamiento USB

• Compatibilidad: USB 2.0, USB 1.1
- Clase compatible: MSC (Clase de almacenamiento masivo)
- Capacidad máxima: 32 GB

- Tarjeta SD/SDHC

- Capacidad máxima: 32 GB

- Archivos

• Sistema de archivos: FAT16, FAT32
  • Número máximo de carpetas: 99
• Número máximo de pistas/archivos: 999
  • Nivel máximo del directorio: 8
• Archivos MP3
  Frecuencias de muestreo: 32 kHz, 44,1 kHz, 48 kHz
  Velocidades de bits: 8 - 320 kbps y velocidades de bits variables

• Etiqueta ID3 v2.0 o superior
- Archivos no compatibles:
Archivos AAC, WAV y PCM.

Contenido de la caja

Compruebe e identifique el contenido del paquete:

① Unidad principal (con carcasa)
② Panel frontal
③ Embellecedor
④ Heramienta de desmontaje, 2 piezas
⑤ Manual de usuario

Descripción general del sistema

• Desbloquea el panel frontal.

②

• Volver al menú anterior.

③

• Para pistas .mp3, púlselo para seleccionar la carpeta anterior.
• En el modo de radio, pulse este botón para seleccionar una banda del sintonizador.
• Manténgalo pulsado para activar la selección de zonas de escucha.

④

Pantalla LCD

5

AUDIO IN

- Se conecta a la toma de salida de audio (normalmente la toma de auriculares) de un dispositivo externo.

6

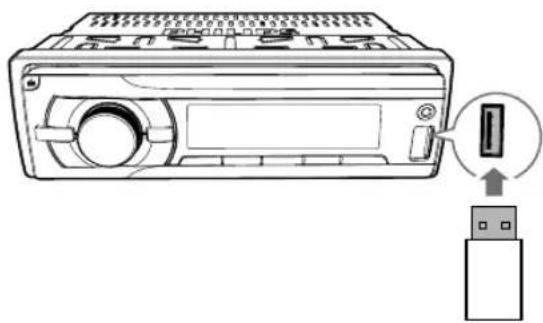

- Se conecta a un dispositivo de almacenamiento USB.

⑦

MAX SOUND

- Púlselo para activar o desactivar la función de MAX Sound.

⑧ DBB

- Púlselo para activar o desactivar el efecto de sonido DBB (refuerzo dinámico de graves).

⑨ ▶16

• Inicia, pausa o reanuda la reproducción de las pistas.
• En el modo de radio, púlselo para seleccionar la emisora de radio presintonizada número 6.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 6.

⑩ 5

• En el modo de radio, púlselo para seleccionar la emisora de radio presintonizada número 5.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 5.

⑪ SHUF 4

• En el modo de radio, púlselo para seleccionar la emisora de radio presintonizada número 4.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 4.
• Para pistas .mp3, púlselo varias veces para seleccionar un modo de reproducción: reproduzca todas las pistas de forma aleatoria ([SHU ALL]), reproduzca las pistas de la carpeta actual de forma aleatoria ([SHU FLD]) o reproduzca todas las pistas del dispositivo de almacenamiento en orden ([SHU OFF]).

12 3 REP

• En el modo de radio, púlselo para seleccionar la emisora de radio presintonizada número 3.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 3.
• Para pistas .mp3, púlselo varias veces para seleccionar un modo de

repetición: repite la pista actual ([REP ONE]), repite todas las pistas de la carpeta actual ([TPR FLD]) o repite todas las pistas del dispositivo de almacenamiento ([TPR ALL).

⑬ 2

• En el modo de radio, púlselo para seleccionar la emisora de radio presintonizada número 2.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 2.
• Para pistas de .mp3, púlselo para acceder a la lista de carpetas.

⑭ 1♪

• En el modo de radio, púlselo para seleccionar la emisora de radio presintonizada número 1.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 1.
• Para pistas de .mp3, púlselo para acceder a la lista de pistas.

⑮ DISP

• Pulse varias veces para mostrar la información disponible sobre la pista actual.
• Pulse varias veces para mostrar la información RDS disponible.
• Mantenga pulsado para mostrar el ajuste del reloj.

⑯ AS/SOURCE

• Púlselo varias veces para seleccionar una fuente.
• En el modo de radio, mantenga pulsado para activar la búsqueda automática de emisoras de radio.

⑰ ▼

• Para pistas .mp3, pulse para seleccionar la carpeta siguiente.
• En el modo de radio, pulse este botón para seleccionar una banda del sintonizador.

18

①

• Púlselo para encender el sistema.
• Manténgalo pulsado para apagar el sistema.
• Púlselo para silenciar los altavoces o activar el sonido desde el estado de silencio.
  • Púlselo para confirmar una opción.
• Gírelo para cambiar entre las opciones del menú.
  • Gírelo para ajustar el nivel volumen.

19

EQ AUDIO

• Pulse varias veces para seleccionar un ecualizador de sonido prestablecido.
• Manténgalo pulsado para activar la configuración de graves, agudos, balance y atenuador.

20

|◀◀/▶▶|

• Sintonice una emisora de radio.
- Pulse para saltar a la pista anterior o siguiente.
- Mantenga pulsado para rebobinar la pista o hacer una búsqueda rápida hacia delante.

21

BAND

- Púlselo varias veces para seleccionar una banda del sintonizador.

22

MENU

- Pulse este botón par a acceder al menú del sistema.

23

□SD

- Inserte una tarjeta SD o SDHC.

24

RESET

- Púlselo para restablecer la configuración predeterminada de fábrica del sistema.

3 Instalación d el sistema de audio para el coche

Precaución

Use los controles sólo como se indica en este manual de usuario.

Siga siempre las instrucciones de este capítulo en orden.

Estas instrucciones se aplican a una instalación típica. No obstante, si los requisitos de su vehículo son distintos, debe realizar los ajustes correspondientes. Si tiene alguna pregunta sobre los kits de instalación, consulte al su distribuidor local.

Nota

Este sistema ha sido diseñado para su funcionamiento exclusivo con alimentación de CC de 12 V con conexión a tierra.
Instale siempre el sistema en el salpicadero. Su instalación en otras zonas puede resultar peligrosa ya que la parte posterior del sistema se calienta durante su uso.
Para evitar que se produzca un cortocircuito: asegúrese de que el motor está desconectado antes de realizar la conexión.
Asegúrese de conectar los cables de alimentación amarillo y rojo después de conectar el resto de cables.
Asegúrese de proteger todos los cables sueltos con cinta aislante.
Asegúrese de que los cables no queden atrapados bajo los tornillos de hierro o en zonas que puedan moverse (por ejemplo, el riel del asiento).
Asegúrese de que todos los cables de tierra estén conectados a una única toma de tierra.
Para que la instalación sea segura, utilice sólo el equipo de montaje incluido.
El uso de fusibles incorrectos puede provocar daños o incendios. Cuando necesite cambiar el fusible, consulte con un profesional.
Al conectar otros dispositivos a este sistema, asegúrese de que la potencia del circuito del vehículo sea superior a la del valor total de fusible de todos los dispositivos conectados.
No conecte los cables de los altavoces a la carrocería metálica o al chasis del vehículo.
No conecte entre sí los cables con rayas de los altavoces.

Conexión de los cables

Nota

Asegúrese de proteger todos los cables sueltos con cinta aislante.
Consulte a un profesional para conectar los cables como se indica a continuación.

1 Compruebe el cableado del coche con cuidado y conecte los cables a los conectores ISO macho.

Conectores ISO macho	Conectar a
a Banda v erde, banda verde con borde negro	Altavoz posterior izquierdo
b Banda blanca, banda blanca con borde negro	Altavoz izquierdo delantero
c Banda gris, banda gris con borde negro	Altavoz derecho delantero
d Banda morada, banda morada con borde negro	Altavoz posterior derecho
e Banda roja Llave de contacto +12 V CC cuando se enciende/ACC
f Banda azul Cab	le de control del relé de la antena eléctrica/del motor
g Banda azul con borde blanco	Cable de control del relé del amplificador
h Banda negra tierra
i Banda amarilla A la batería de automóvil de +12 V que está alimentada en todo momento

2 Conecte la antena y el amplificador como se muestra en la imagen, si procede.

	Tomas del panel trasero	Tomas o conectores externos
1	Para conectores ISO macho	Como se indica anteriormente
2	REAR L Altavoz posterior izquierdo
3	REAR R Altavoz posterior derecho
4	ANTENNA Antena

Consejo

- La disposición de las patillas de los conectores ISO depende del tipo de vehículo. Para evitar daños a la unidad, conéctelos correctamente.

Montaje en el salpicadero

• Si el v vehículo no dispone de una unidad de a bordo o de un equipo de navegación, desconecte el terminal negativo de la batería.
• Si la batería del vehículo no está desconectada, asegúrese de que los cables pelados no se toquen entre sí para evitar que se produzca un cortocircuito.

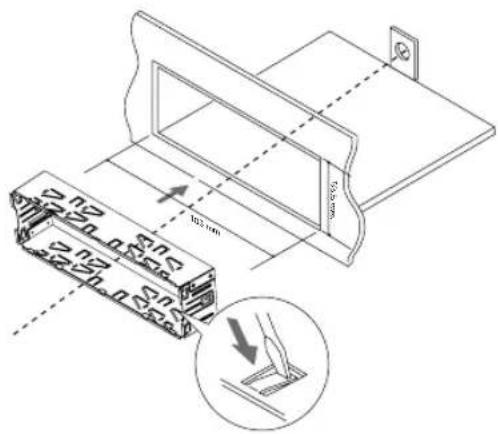

  1 Asegúrese de que la abertura del salpicadero tiene las siguientes medidas:

2 Extraiga la carcasa de montaje con las herramientas de desmontaje incluidas.

3 Instale la carcasa en el salpicadero y doble las pestañas hacia el exterior para fijarla.

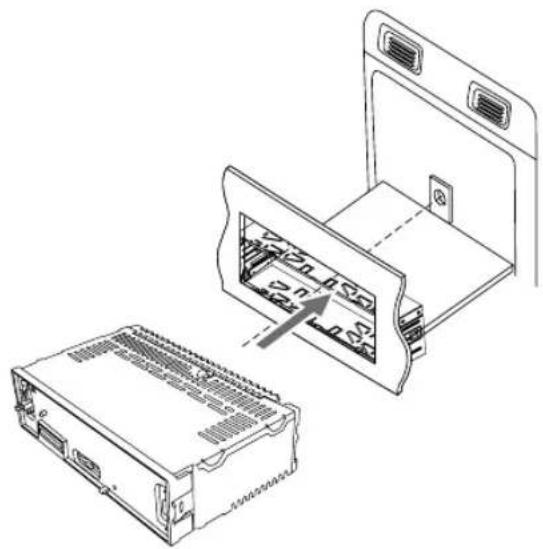

4 Deslice la unidad en el salpicadero hasta que oiga un "clic".

5 Coloque el embellecedor:

6 Vuelva a conectar el terminal negativo de la batería del vehículo.

Colocación del panel frontal

1 Inserte la muesca del panel frontal en el chasis de la unidad principal.

2 Presione el extremo izquierdo del panel frontal hacia adentro hasta que se coloque firmemente con un "clic".

Extracción del panel frontal

Nota

- Antes de insertar una tarjeta de SD o SDHC, o restablecer el sistema, extraiga el panel frontal. - Antes de extraer el panel frontal, asegúrese de que el sistema está apagado.

1 Pulse ▲par a liberar el panel frontal.
2 Tire del panel frontal para extraerlo.

La primera vez que lo use:

1 Pulse opar a encender el sistema. → [PHILIPS] se visualiza y continuación [SELECT OPERATING REGION] (Seleccione una región de radio) aparece.
2 Cuando se muestra una de las opciones siguientes, gire Ⓧ para seleccionar una región de radio que coincida con su ubicación.

• [AREA EUROPE] (Europa occidental)
• [AREA ASIA] (Pacífico asiático)
• [AREA MID--EAST] (Oriente Próximo)
• [AREA AUST] (Australia)
• [AREA RUSSIA] (Rusia)
• [AREA USA] (Estados Unidos)
• [AREA LATIN] (Latinoamérica)
• [AREA JAPAN] (Japón)

3 Pulse opar a confirmar. → El sistema cambia al modo dadro automáticamente.

- Para apagar el sistema, mantenga pulsado Ⓞ hasta que la retroiluminación de la pantalla se apague.

Ajuste del formato de la hora

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲ var ias veces hasta que se muestre [CLK 24H] o [CLK 12H].
3 Gire opar a seleccionar [CLK 24H] o [CLK 12H].

• [CLK 24H]: formato 24 horas

• [CLK 12H]: formato 12 horas

Ajuste del reloj

1 Pulse MENU par a acceder al menú del sistema.
2 Pulse ▲/▼ var ias veces hasta que se muestre [CLK] con dígitos de la hora parpadeando.
3 Gire oen sentido contrario al de las agujas del reloj para ajustar la hora.
4 Gire en el sentido de las agujas del reloj para ajustar los minutos.

Visualización del reloj

Mantenga pulsado ◎DISP hasta que se muestre [CLK] y el ajuste de reloj.

- Para salir de la pantalla del reloj, pulse cualquier botón o gire Ⓑ.

Selección de una fuente

Pulse AS/SOURCE varias veces para seleccionar una fuente.

• [RADIO]: para escuchar emisoras de radio FM/AM.
• [AUDIO IN]: para escuchar la entrada de audio a través de la toma AUDIO IN.
- [USB]: cuando un dispositivo de almacenamiento USB está conectado y se ha reconocido, puede seleccionar esta fuente para reproducir archivos de audio almacenados en el mismo.
- [SD/SDHC]: cuando se inserta y se reconoce una tarjeta SD/SDHC, puede seleccionar esta fuente para reproducir archivos de audio almacenados en el mismo.

Selección de la zona de escucha

1 Mantenga pulsado hasta que se muestre una de las siguientes opciones.
• [ALL]: para todos los pasajeros
• [FRONT-L]: solo para el asiento delantero izquierdo
• [FRONT-R]: solo para el asiento delantero derecho
• [FRONT]: solo para los pasajeros delanteros

2 Pulse ▲/▼ var ias veces para seleccionar una zona de escucha.

Silenciamiento del sonido de botones

El pitido de los botones está activado de manera predeterminada.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲ var ias veces hasta que se muestre [BEEP ON] o [BEEP OFF].
• [BEEP ON]: activa el sonido de los botones.
• [BEEP OFF]: silencia el sonido de los botones.

3 Gire opar a cambiar el ajuste.

5 Cómo escuc har la radio

Cómo cambiar al modo de radio

1 Pulse AS/SOURCE varias veces para cambiar la fuente a [RADIO].
2 Pulse ⚠️ AND varias veces para seleccionar una banda.

Selección de una región del sintonizador

Puede seleccionar una región de radio que coincida con su ubicación.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲/▼ var ias veces hasta que se muestre una de las siguientes opciones.

• [AREA EUROPE] (Europa occidental)
• [AREA ASIA] (Pacífico asiático)
• [AREA MID--EAST] (Oriente Próximo)
• [AREA AUST] (Australia)
• [AREA RUSSIA] (Rusia)
• [AREA USA] (Estados Unidos)
• [AREA LATIN] (Latinoamérica)
• [AREA JAPAN] (Japón)

3 Gire opar a seleccionar una región.

Selección de una sensibilidad del sintonizador

Para buscar emisoras solo con señales fuertes o más emisoras de radio, puede cambiar la sensibilidad del sintonizador.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲▼ varias veces hasta que se muestre [LOC ON] o [LOC OFF].
3 Gire ① par a seleccionar un ajuste.

• [LOC ON]: busca emisoras de radio solo con señales fuertes.
• [LOC OFF]: busca emisoras de radio con señales fuertes y débiles.

Búsqueda de una emisora de radio

Búsqueda de una emisora de radio automáticamente

Pulse ◀▶ a buscar la emisora de radio anterior o siguiente con señales fuertes.

Búsqueda de una emisora de radio manualmente

1 Mantenga pulsado ◀ hasta que [M] parpadee.
2 Pulse 🖼️ via las veces hasta que se muestre la frecuencia objetivo.

Almacenamiento de emisoras de radio en la memoria

Nota

Puede almacenar un máximo de seis emisoras en cada banda.

Almacenamiento automático de las emisoras de radio

1 Pulse ▲/ ▼B AND varias veces para seleccionar una banda.
2 Mantenga pulsado AS/SOURCE hasta que aparezca [STORE---].
→ Después de completar la búsqueda, primera emisora de radio almacenada se transmite automáticamente.
- Para seleccionar una emisora de radio almacenada, pulse 1, 2 3 REP SHUF 4, 5 o 6

Almacenamiento manual de las emisoras de radio

1 Pulse ▲/ ▼ AND varias veces para seleccionar una banda.
2 Sintonice la emisora de radio que desee almacenar.
3 Vuelva a conectar 1,2,3 RSP SHUF 4 5 ▶6 para almacenar la emisora de radio en el canal seleccionado.
- Para seleccionar una emisora de radio almacenada, pulse 1, 2 3 REP SHUF 4, 5 o 6

Reproducción con RDS

La función RDS (Sistema de datos por radio, del inglés Radio Data System) sólo funciona en áreas con emisoras FM que emiten señales RDS. Si sintoniza una emisora RDS, el nombre de la emisora aparece.

Activación de la función RDS

Nota

La función RDS está activada de manera predeterminada.
Solo cuando la función de RDS está activada, se puede acceder a los ajustes relacionados con RDS.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲ var ias veces hasta que se muestre [RDS ON] o [RDS OFF].
3 Gire opar a seleccionar [RDS ON]. → La función RDS se activa.
- Para desactivar la función RDS, gire Ⓞ para seleccionar [RDS OFF].

Selección de un tipo de programa

Antes de sintonizar emisoras RDS, puede seleccionar un tipo de programa para buscar programas solo de la categoría seleccionada.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲▼ var ias veces hasta que se muestre [PTY].
3 Pulse opar a acceder a la lista de tipos de programas.
4 Gire opar a seleccionar un tipo de programa y, a continuación, pulse o para confirmar.

Elemento Tipo de programa		Descripción
1 NEWS Ser		vicios de noticias
2 AFFAIRS Política y asuntos exteriores
3 INFO Programas de información especiales
4 SPORT Deportes
5 EDUCATE Educación y formación superior
6 DRAMA Obras radiofónicas y literatura
7 CULTURE Cultura, religión y sociedad
8 SCIENCE Ciencia
9 VARIED	Programas de entretenimiento
10	POP M Música pop
11	ROCK M	Música rock
12	EASY M	Música ligera
13	LIGHT M	Música clásica ligera
14	CLASSICS	Música clásica
15	OTHER M Programas musicales especiales
16	WEATHER	Meteorología
17	FINANCE	Finanzas
18	CHILDREN	Programas infantiles
19	SOCIAL	Temas sociales
20	RELIGION	Religión
21	PHONE IN	Tertulia radiofónica
22	TRAVEL	Viaje
23	LEISURE Ocio
24	JAZZ	Música jazz
25	COUNTRY	Música country
26	NATION M	Música nacional
27	OLDIES	Grandes clásicos
28	FOLK M	Música folk
29	DOCUMENT	Documentales
30	TEST	Prueba de alarma
31	ALARM	Alarma

Uso de frecuencias alternativas

Si la señal de una emisora RDS es deficiente, active la función AF (Frecuencia alternativa) para buscar otra emisora que transmita el mismo programa.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲ / ▼ varias veces hasta que se muestre [AF ON] o [AF OFF].
3 Gire Ⓧ para seleccionar un ajuste.
• [AF ON]: activa la función AF.
• [AF OFF]: desactiva la función AF.

Ajuste de la región de sintonización de AF

Puede ajustar la región para la sintonización de AF.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲ / ▼ varias veces hasta que se muestre [REG ON] o [REG OFF].
3 Gire Ⓧ para seleccionar un ajuste.
- [REG ON]: solo se pueden sintonizar automáticamente las emisoras RDS de la región actual.
- [REG OFF]: todas las emisoras RDS se pueden sintonizar automáticamente.

Recepción de datos sobre el tráfico

Si no desea perderse los datos sobre el tráfico, active la función TA (datos sobre el tráfico).

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲ / ▼ varias veces hasta que se muestre [TA ON] o [TA OFF].
3 Gire Ⓧ★ para seleccionar un ajuste.

- [TA ON]: cuando hay datos sobre el tráfico disponibles, el sistema activa automáticamente el modo de sintonizador y comienza a emitir los datos sobre el tráfico. Cuando terminan los datos sobre el tráfico, el sistema vuelve al modo anterior.

• [TA OFF]: los datos sobre el tráfico no se transmiten automáticamente.

Consejo

Cuando se transmiten datos sobre el tráfico, puede pulsar → para cambiar el sistema al modo anterior.

Sincronización del reloj del sistema Puede sincronizar el reloj del sistema con una emisora RDS que transmite señales horarias.

1 Pulse MENU para acceder al menú del sistema.
2 Pulse ▲ var ias veces hasta que se muestre [CT ON] o [CT OFF].
3 Gire ① par a seleccionar un ajuste.

- [CT ON]: sincroniza el reloj del sistema con la emisora RDS automáticamente.

- [CT OFF]: se desactiva la sincronización automática del reloj con la emisora RDS.

Consejo

La precisión de la hora depende de la emisora RDS que transmite las señales horarias.

6 Reproducción de un dispositivo de almacenamiento

Este sistema puede reproducir archivos .mp3 copiados en un dispositivo de almacenamiento compatible.

Nota

Philips no garantiza la compatibilidad con todos os dispositivos de almacenamiento.
No admite el sistema de archivos NTFS (New Technology File System, Sistema de archivos de nueva tecnología).

1 Conecte un dispositivo de almacenamiento USB o tarjeta SD/SDHC compatibles.

- Para una tarjeta SD/SDHC, primero desmonte el panel frontal, inserte la tarjeta en la ranura □S□, y a continuación monte el panel frontal.

2 Pulse AS/SOURCE varias veces para cambiar la fuente.

• [USB]: para un dispositivo de almacenamiento USB conectado a la toma USB del panel frontal
• [SD/SDHC]: para una tarjeta SD/SDHC insertada en la ranura □SD

3 Si no comienza la reproducción, pulse ▶6.

Control de reproducción

Botón Función

▲ / ▼ulse varias veces para seleccionar una carpeta.
▶II 6	Detiene o reinicia la reproducción.

◄◄◄ / ►Pase par

a reproducir la pista anterior o la siguiente.

/ / hahtenga pulsado para rebobinar la pista o hacer una búsqueda rápida hacia delante.

∅ /DISP Pulse varias veces para mostrar la información disponible sobre la pista actual.

3 REP

Pulse varias veces para seleccionar un modo de repetición:• [REP ONE]: repite la pista actual,• [TPR FLD]: repite todas las pistas en la carpeta actual, o• [TPR ALL]: repite todas las pistas en el dispositivo de almacenamiento.

SHUF 4

Pulse varias veces para seleccionar un modo de reproducción:

• [SHU ONE]: reproduce todas las pistas de forma aleatoria,
• [SHU FLD]: reproduce las pistas de la carpeta actual de forma aleatoria, o
- [SHU OFF]: reproduce todas las pistas en el dispositivo de almacenamiento en orden.

Cambio de pistas

Durante la reproducción, puede cambiar de pistas o carpetas rápidamente.

Cambio de pistas de forma directa

1 Pulse 1 para acceder a la lista de pistas. → Seuestra el nombre de la pista actual.

2 Gire par a alternar entre las pistas.

3 Pulse por a reproducir la pista seleccionada.

Cambio de carpetas por una pista

1 Pulse ▶ a acceder a la lista de carpetas.

→ Seuestra el nombre de la carpeta actual.

2 Gire o par a alternar entre las carpetas.

3 Pulse opar a seleccionar la carpeta. → El sistema empieza a reproducir la primera pista de la carpeta.

7 Cómo escuc har un reproductor externo

Puede utilizar el sistema para amplificar la entrada de audio de un reproductor externo, por ejemplo, un reproductor de MP3.

1 Pulse AS/SOURCE varias veces para cambiar la fuente a [AUDIO IN].
2 Conecte ambos extremos de un cable de entrada de audio con conector de 3,5 mm entre

• la toma AUDIO IN del panel frontal y

- la toma de salida de audio (normalmente la toma de auriculares) del reproductor externo.

3 Reproduzca audio en el reproductor externo.

8 Ajuste del sonido

Las siguientes operaciones son aplicables para todos los medios compatibles.

Botón Función
➊	Gírelo para aumentar o disminuir el nivel de volumen.
➊	Púlselo para silenciar los altavoces o activar el sonido desde el estado de silencio.
MAX SOUND	Púlselo para activar o desactivar la función de MAX Sound.
DBB Púlselo para activar o desactivar el refuerzo dinámico de graves (DBB).
EQ AUDIO	Pulse varias veces para seleccionar un ecualizador de sonido.
EQ AUDIO	1 Mantenga pulsado para activar la configuración del ecualizador de sonido personalizado.2 Pulse varias veces para seleccionar una opción: [BAS] (Graves), [TRE] (Agudos), [BAL] (Balance) o [FAD] (Atenuador).3 Gire o par a configurar el ajuste.

9 Información adicional

Carga de un dispositivo USB

Puede cargar su dispositivo USB, por ejemplo un smartphone, con este producto.

Nota

El voltaje de salida de la toma USB es de 5 V con una corriente de salida de 1,0 A.

Conecte su dispositivo USB al producto mediante un cable USB. Una vez que se conecte y detecte el dispositivo USB, comenzará a cargarse automáticamente.

Restablecimiento del sistema

Si el sistema funciona irregularmente, restablezca la configuración predeterminada de fábrica del sistema

1 Quite el panel frontal.
2 Pulse el botón RESET con la punta de un bolígrafo o un palillo de dientes.

→odos los ajustes se restablecen a los valores predeterminados de fábrica.

Sustitución del fusible

Si no hay energía, compruebe el fusible y sustitúyalo si está dañado.

1 Compruebe las conexiones eléctricas.
2 Elimine el fusible dañado del panel posterior.
3 Inserte un nuevo fusible con las mismas especificaciones (15 A).

Si el fusible se rompe inmediatamente después de sustituir lo, puede que haya un error de funcionamiento interno. En tal caso, consulte a su distribuidor local.

10 Información del producto

Nota

Las especificaciones están sujetas a cambios sin previo aviso.

Información general

Fuente de alimentación CC de 12 V(11V - 16V),tierra negativo
Fusible	15 A
Impedancia del altavoz adecuada	4 - 8 Ω
Potencia de salida máxima	4 x 50 W
Potencia de salida continua	22 W x 4 RMS(4 Ω distorsión armónica total del 10%.)
Voltaje de salida de preamplificador	2,5 V
Nivel de entrada auxiliar	≥ 500 mV
Dimensiones(ancho x alto x profundo)	188 x 58 x110 mm
Peso	0,63 kg

Radio

Rango de frecuencia- FM	87,5 - 108 MHz(100 kHz porpaso en búsquedaautomática y 50kHz por paso enbúsqueda manual)
Sensibilidad utilizable- AM (MW)(señal-ruido = 20 dB)	8 μV
Rango de frecuencia- AM (MW)	522–1620 kHz(9 kHz)530–1710 kHz(10 kHz)
Sensibilidad utilizable- AM (MW)(señal-ruido = 20 dB)	30 μV

11 Solución de problemas

Advertencia

• No quite nunca la carcasa de este producto.

Para que la garantía mantenga su validez, no trate nunca de reparar el producto usted mismo.

Si tiene problemas al usar el dispositivo, compruebe los siguientes puntos antes de llamar al servicio técnico. Si no consigue resolver el problema, vaya a la página Web de Philips (www.philips.com/support). Cuando se ponga en contacto con el Servicio de Atención al Cliente, asegúrese de que el producto está cerca y de que tiene disponibles el número de modelo y de serie.

No hay alimentación o sonido.

• Se ha cortado la fuente de alimentación de la batería del coche o esta se ha agotado. Enchufe el sistema a la batería del coche.
• El motor del vehículo no está en marcha. Encienda el motor del vehículo.
• El cabe no está conectado correctamente. Compruebe las conexiones.
• El fusible se ha quemado. Sustituya el fusible.
• El volumen es demasiado bajo. Ajustar el volumen.
• Si las soluciones anteriores no le sirven de ayuda, pulse el botón RESET.
• Asegúrese de que el formato de la pista actual es compatible.

Hay ruido en las emisiones.

• Las señales son muy débiles. Seleccione otras emisoras con señales más fuertes.
• Compruebe la conexión de la antena del vehículo.
• Cambie el ajuste de emisión de estéreo a monofónico.

Se han perdido las emisoras presintonizadas.

- El cable de la batería no está conectado correctamente. Conecte el cable de la batería al terminal que siempre tiene alimentación.

La pantalla muestra el mensaje ERR-12.

- Error de datos. Compruebe el dispositivo de almacenamiento USB o tarjeta SD o SDHC.

12 Aviso

Cualquier cambio o modificación que se realice en este dispositivo que no esté aprobada expresamente por Philips puede anular la autoridad del usuario para utilizar el equipo.

Conservación del medioambiente

Cómo deshacerse del producto antiguo

El producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse.

Este símbolo en un producto significa que el producto cumple con la directiva europea 2012/19/EU. Infórmese sobre el sistema local de reciclaje de productos eléctricos y electrónicos. Siga la normativa local y nunca deseche el producto con la basura normal del hogar. El correcto desecho de los productos ayuda a evitar consecuencias negativas para el medio ambiente y la salud humana.

Información medioambiental

Se ha suprimido el embalaje innecesario. Hemos intentado que el embalaje sea fácil de separar en tres materiales: cartón (caja), espuma de poliestireno (corcho) y polietileno (bolsas, lámina de espuma protectora). El sistema se compone de materiales que se pueden reciclar y volver a utilizar si lo desmonta una empresa especializada. Siga la normativa local acerca del desecho de materiales de embalaje, pilas agotadas y equipos antiguos.

Copyright

Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.

EN

Compliance

Por la presente, Philips declara que este producto cumple los requisitos fundamentales y otras disposiciones pertinentes de la directiva 2014/53/UE. Encontrará la declaración de conformidad en www.philips.com/support.

FI

Productos de Electrónica de Consumo.

Garantía válida solo para los mercados de España, Portugal y Andorra.

Requisitos para la validez de la garantía.

1 La presente garapáraó productos oficiales importados por DIST. ESCUDERO FIJO SL, y para beneficiarse de la misma deberá: 1.1 En el periodo de preventa(tienda)deberá reflejar modelo del aparato y número de serie del producto. 1.2 En el periodo de garantía comercial(usuario) será imprescindible adjuntar el original del ticket, factura de compra o albarán de entrega que identifique el aparato así como su fecha de compra.

Cobertura de la garantía.

• La garantía se aplica exclusivamente a los de Car Audio y Car Navegación.
• La aplicación de la garantía comienza a partir de la fecha de adquisición reflejada en el justificante de venta.
• El periodo de garantía es de2 años para piezas y mano de obra para España, Portugal y Andorra quedando excluido cualquier tipo de desplazamiento.
• Distribuciones Escudero Fijo SL garantiza cualquier pieza o producto reparado en un periodo de (90) días a partir de la fecha de entrega o hasta el final de la garantía, aplicándose aquella cuya duración sea mas larga. Todos los componentes físicos sustituidos en garantía pasaran a ser propiedad de Distribuciones Escudero Fijo SL.

Exclusions de la garantía.

• Las puestas en marcha y demostraciones de funcionamiento al usuario.
• Daños causados por elementos externos o tragedias naturales.
• Daños causados por accidente, uso inadecuado, abuso o mal transportado.
• Averías producidas por rotura física, tales como plásticos, esmaltes o similares.
• Mal uso, por no atender las instrucciones de manejo y funcionamiento.
• Robo.
• Daños causados por manipulación del producto por personal no autorizado por Distribuciones Escudero Fijo SL.
• Por el uso de accesorios o componentes electrónicos no adecuados.
• Aparatos que no lleven la etiqueta de identificación (modelo y serie) en el chasis.
• Los sistemas operativos o programas no originales diferentes a los originales.
• Cualquier coste derivado de la instalación o desinstalación del producto.
• Cualquier producto no comprado a través de Dist. Escudero Fijo SL como importador para los territorios de España, Portugal, Andorra y en distribuidores no autorizados.

Información de interés.

• El titular de la Garantía Comercial disfrutará de los derechos y coberturas que se contiene en este documento, para España, Portugal y Andorra.
• Durante el tiempo que dure la reparación, no se abonarán daños y perjuicios por el tiempo que el aparato esté fuera de servicio.
• Distribuciones Escudero Fijo SL no se hace cargo de los daños que un aparato pueda causar a elementos externos.
• La garantía de Dist. Escudero Fijo SL, sustituye al impreso de origen para España, Portugal y Andorra.
• Para cualquier información sobre el producto dinjase en España: http://www.escuderofijo.com
  Dist.Escudero Fijo SL
  Ctra Aldaia-Xirivella,45
  46960 Aldaia, VALENCIA
  TL 963461388

Guarantee & Service

PHILIPS

ENGLISH

Guarantee
