CE130 - Radio de coche PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estéreo para coche
Marca	Philips
Modelo	CE130
Dimensiones (An x Al x Pr)	178 x 50 x 155 mm
Peso	1.2 kg
Alimentación	12 V CC (batería del coche)
Potencia máxima de salida	4 x 45 W
Bandas de radio	FM, AM
Presintonías de radio	30 (FM: 18, AM: 12)
RDS	Sí (Sistema de Datos de Radio)
Reproductor de CD	Sí
Reproducción USB	Sí (MP3/WMA)
Entrada auxiliar	3.5 mm frontal
Bluetooth	No
Pantalla	LCD con retroiluminación blanca
Ecualizador	EQ preestablecido (Rock, Pop, Clásico, etc.)
Control remoto	Incluido (con cable)
Panel frontal desmontable	Sí
Compatible con controles en el volante	Sí (se requiere adaptador)
Cuidado y limpieza	Limpiar con paño seco; evitar líquidos
Disponibilidad de piezas de repuesto	Panel frontal, control remoto, arnés de cableado (contactar soporte)
Seguridad	Protegido con fusible; no exponer a la humedad

Preguntas frecuentes - CE130 PHILIPS

¿Cómo instalo el estéreo para coche Philips CE130?

Conecte el arnés de cableado a los conectores ISO de su coche. Monte la unidad usando los soportes y tornillos suministrados. Asegúrese de que el panel frontal esté colocado antes de encender.

¿Por qué no hay sonido de los altavoces?

Verifique las conexiones de los cables de los altavoces y asegúrese de que la unidad no esté silenciada. Compruebe que los ajustes de balance y fader sean correctos. También confirme que el cable de 12V de alimentación y tierra estén bien conectados.

¿Puedo reproducir música de mi teléfono a través de USB?

Sí, conecte su teléfono por USB. El estéreo admite archivos MP3 y WMA. Para iPhones, es posible que necesite un cable o adaptador específico.

¿Cómo configuro el reloj?

Mantenga presionado el botón MENU hasta que la hora parpadee. Use la perilla de volumen para ajustar las horas, luego presione MENU nuevamente para cambiar a minutos. Ajuste y presione MENU para guardar.

¿Este estéreo tiene Bluetooth?

No, el Philips CE130 no incluye Bluetooth. Use la entrada AUX o USB para fuentes de audio externas.

¿Cómo puedo mejorar la recepción de radio FM?

Asegúrese de que el cable de la antena esté firmemente conectado. Si la recepción es deficiente, intente mover el vehículo a un área abierta. Puede ser necesaria una antena alimentada para señales débiles.

El panel frontal está suelto. ¿Cómo lo arreglo?

Revise el mecanismo de bloqueo en la unidad principal. Si no encaja, el panel frontal puede estar dañado. Contacte al soporte de Philips para un reemplazo.

¿Puedo conectar un amplificador externo?

Sí, use las salidas de preamplificador RCA (si están disponibles) para conectar un amplificador externo. Consulte el manual para ubicaciones específicas de salida.

¿Cómo restablezco el estéreo a la configuración de fábrica?

Presione el botón RESET en el panel frontal con un objeto puntiagudo. Esto borrará todos los ajustes y presintonías.

El CD no se reproduce. ¿Qué debo hacer?

Verifique si el disco está insertado correctamente (etiqueta hacia arriba). Limpie el disco con un paño suave. Si la unidad muestra 'ERROR', pruebe con otro CD. Los problemas internos del láser pueden requerir servicio técnico.

MANUAL DE USUARIO CE130 PHILIPS

ES-AR Manual del usuario 23

2 Sistema de audio para el automóvil 26

Introducción 26

Contenido de la caja 26

Descripción de la unidad principal 27

3 Introducción 29

Instalación del sistema de audio para automóviles 29

Encendido 32

Ajuste del reloj 32

4 Cómo escuchar la radio 33

Sintoniza una emisora de radio. 33

Almacene las emisoras de radio en la memoria

Sintonización de una presintonía 33

5 Reproducción de archivos de audio

34

Reproducción desde un dispositivo USB 34

Introducción de una tarjeta 34

Opciones de reproducción 34

Conexión de una fuente de sonido externa 35

6 Ajustar el sonido 36

Ajustes de volumen 36

Silenciar 36

Activación y desactivación del refuerzo dinámico de graves (DBB) 36

Activación / desactivación del sonido máximo 36

Selección del ecualizador predefinido 36

Cambio de zonas de reproducción 36

Otros ajustes de sonido 37

7 Ajuste de la configuración del sistema

Activación y desactivación del pitido 37

Configuración de apagado 37

Activación y desactivación del modo de demostración 38

Atenuador

Dance

Auxiliar trasero 38

Reestablecer

8 Información adicional

Extracción del panel frontal 39

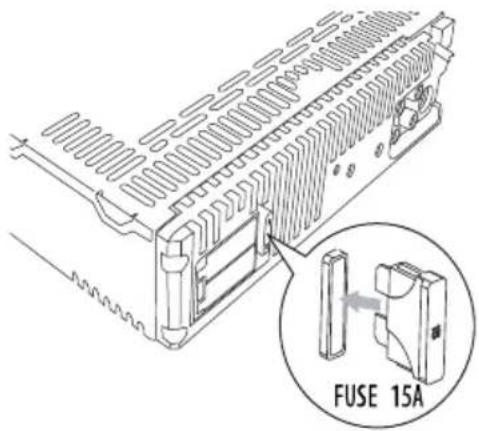

Sustitución del fusible 39

Extracción de la unidad 39

9 Información del producto

10 Solución de problemas 41

11 Glosario 42

33

1 Importante

Seguridad

Debe leer y comprender todas las • instrucciones antes de utilizar la unidad. La garantía no cubre los daños producidos por no haber seguido las instrucciones.

Esta unidad ha sido diseñada para funcionar exclusivamente con alimentación de CC de 12 V con conexión a tierra.

Para proteger su seguridad mientras • conduce, ajuste el volumen a un nivel cómodo y seguro.

El uso de fusibles inapropiados puede • ocasionar daños e incendios. Cuando sea necesario cambiar el fusible, consulte a un profesional.

Para una instalación segura, utilice sólo los • accesorios que se proveen con la unidad.

Para evitar cortocircuitos, no exponga la unidad, el control remoto ni sus pilas a la lluvia ni al agua.

Nunca coloque objetos dentro de las • ranuras de ventilación ni en ningún tipo de abertura de la unidad.

Limpie la unidad y el marco con un paño suave humedecido. No utilice sustancias como alcohol, productos químicos ni productos de limpieza domésticos para limpiar el artefacto.

No coloque ningún otro elemento que • no sean discos en la unidad.

• No utilice solventes como bencina, diluyentes, limpiadores comerciales ni aerosoles antiestáticos para limpiar los discos.
• Puede producirse radiación láser visible e invisible cuando está abierto. No exponer a los rayos de luz.

Riesgo de daños a la pantalla de la unidad. • Nunca toque, presione, frote ni golpee la pantalla con ningún objeto.

Precaución

Si se llevan a cabo procedimientos de control o ajuste diferentes de los que se mencionan aquí, pueden producirse radiaciones y otras situaciones de peligro.

No exponga el dispositivo a goteos ni salpicaduras.

No coloque sobre el aparato objetos que • puedan acarrear un peligro (por ejemplo, objetos que contengan líquido o velas encendidas).

Aviso

La copia no autorizada de material protegido, incluidos programas informáticos, archivos, difusiones y grabaciones de sonido, puede infringir los derechos de propiedad intelectual y constituir un delito. Este equipo no debe utilizarse para tales fines.

Windows Media y el logotipo de Windows son marcas registradas o marcas comerciales registradas de Microsoft Corporation en Estados Unidos y / u otros países.

Este artefacto incluye esta etiqueta:

Este producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse.

Si ve el símbolo del cesto de residuos con ruedas tachado adherido al producto, significa que cumple con la Directiva Europea 2002/96/EC:

Nunca se deshaga del producto con el resto de los residuos domésticos. Infórmese de la reglamentación local sobre la recolección de productos eléctricos y electrónicos por separado. La eliminación correcta del producto antiguo ayuda a evitar posibles consecuencias negativas para el medio ambiente y la salud.

Este producto cuenta con pilas contempladas en la Directiva Europea 2006/66/EC, que no se pueden desechar junto con los residuos domésticos normales.

Infórmese de la reglamentación local sobre la recolección de pilas por separado. La correcta eliminación de las pilas ayuda a evitar posibles consecuencias negativas en el medioambiente y la salud.

Este producto cumple los requisitos de interferencias de radio de la Comunidad Europea.

Información medioambiental

Se han suprimido todos los embalajes innecesarios. Nos hemos esforzado por lograr que el embalaje sea fácil de separar en tres materiales: cartón (caja), espuma de poliestireno (corcho) y polietileno (bolsas, lámina de espuma protectora).

El sistema se compone de materiales reciclables que pueden volver a utilizarse si los desarma una empresa especializada. Siga las normas locales de eliminación de materiales de embalaje, baterías agotadas y equipos antiguos.

Cualquier cambio o modificación que se realice en este dispositivo sin la aprobación expresa de Philips Consumer Lifestyle puede anular la autorización del usuario para utilizar el equipo.

2011 © Koninklijke Philips Electronics N.V. Todos los derechos reservados.

Las especificaciones están sujetas a cambio sin previo aviso. Las marcas comerciales son propiedad de Koninklijke Philips Electronics N.V. o de sus respectivos propietarios. Philips se reserva el derecho de modificar los productos en cualquier momento sin obligación de realizar ajustes en los insumos anteriores.

2 Sistema de audio para el automóvil

Felicitaciones por su compra y bienvenido a Philips. Para utilizar los servicios de asistencia técnica de Philips, registre su producto en www.philips.com/welcome.

Introducción

Con el sistema de audio para el auto puede manejar mientras disfruta de:

Radio FM o AM (MW)•

Audio de dispositivos USB•

Audio desde tarjetas SD / SDHC•

Audio de otros dispositivos externos•

La unidad es compatible con los siguientes formatos multimedia:

Contenido de la caja

Compruebe e identifique el contenido del empaque:

① Unidad principal (con manga de montaje)
② Panel frontal
③ Marco del tablero
④ Funda de transporte
⑤ Conector ISO macho

⑥ Almohadilla de goma
⑦ 4 tornillos
⑧ 2 herramientas de desmontaje
⑨ Manual del usuario
⑩ Guía de inicio rápida

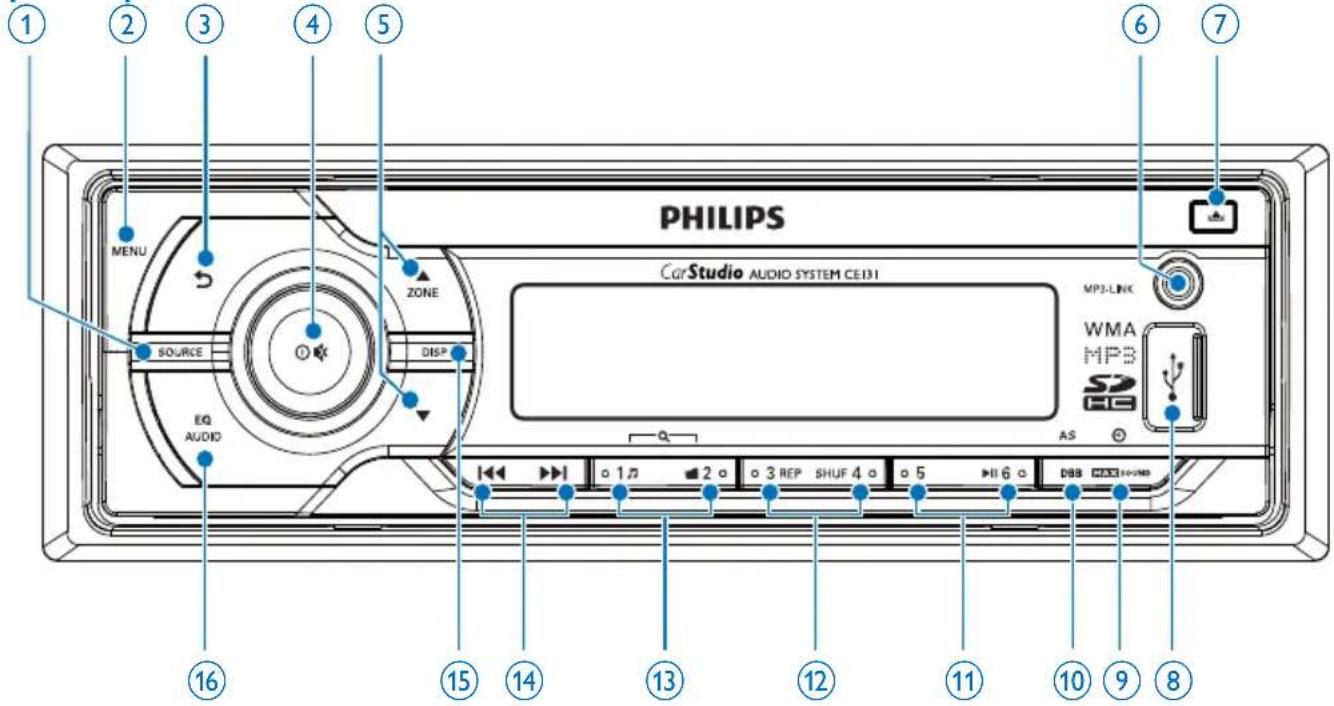

Descripción de la unidad principal

Selecciona la fuente de audio.

② MENU

Accede al menú del sistema.

③

Vuelve al menú anterior.

④ Ⓞ ✘

Enciende o apaga la unidad.

Confirma la selección.

Activa o desactiva el sonido.

Permite ajustar el volumen.

⑤ ZONE ▲ / ▼

Selecciona la banda del sintonizador. •

Selecciona la carpeta de MP3/WMA.

Cambia de zona de reproducción.

⑥ MP3 LINK

Permite conectar a un fuente de • audio externa.

⑦ ▲ Desbloquea el panel.

⑧ ⇔ Toma USB.

9 MAX SODO Enciende o apaga la función de • maximización de volumen. • Muestra el reloj.

⑩ DBB

• Activa o desactiva el refuerzo dinámico de graves (DBB).
• Accede al almacenamiento automático del sintonizador.

⑪ ▶ II

• Inicia la reproducción.
  • Detiene o reinicia la reproducción.

⑫ RPT / SHUF

• Accede al modo de repetición.
• Accede al modo de reproducción aleatoria.

⑬ ♪ /

• Sintoniza la emisora de radio.
• Salta/busca una pista.
Retrocede o avanza rápidamente en • la reproducción.

⑮ DISP

Muestra el estado actual. •

⑯ EQ / AUDIO

Selecciona los ajustes del ecualizador • (EQ). Accede al menú de ajustes de audio.

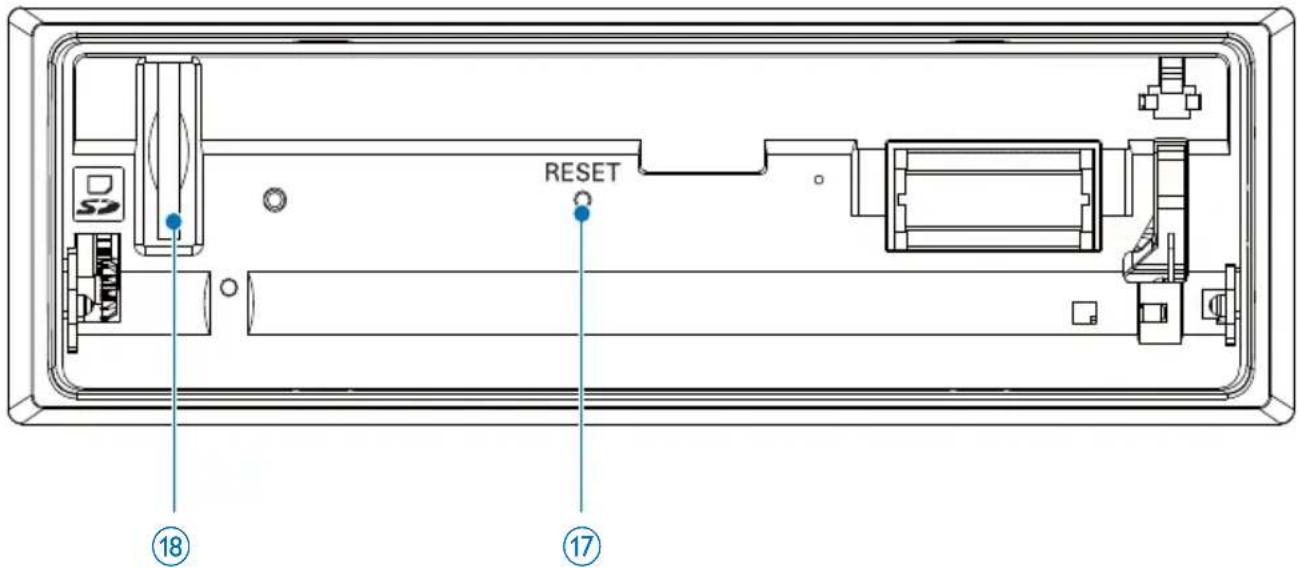

⑰ RESET

Restaura la configuración • predeterminada.

⑱ Ranura para tarjeta SD

3 Introducción

Precaución

Utilice los controles sólo como se indica en este manual del usuario.

Siga siempre el orden de las instrucciones de este capítulo.

Si se comunica con Philips, le solicitarán el número de serie y de modelo del producto. El número de modelo y el número de serie figuran en la parte inferior de su producto.

Escriba los números aquí:

Número de modelo ____

Número de serie ____

Instalación del sistema de audio para automóviles

Estas instrucciones corresponden a una instalación normal. Si su automóvil requiere una instalación diferente, realice los ajustes necesarios. Si tiene alguna duda sobre los kits de instalación, consulte a su distribuidor de sistemas de audio Philips para automóviles.

Precaución

Esta unidad ha sido diseñada para funcionar sólo con alimentación de CC de 12 V con conexión a tierra.

- Siempre instale la unidad en el tablero del automóvil. La instalación en otro lugar puede ser peligrosa, dado que la parte trasera del sistema se calienta durante el uso.

- Antes de realizar la instalación, asegúrese de que el auto esté apagado para evitar cortocircuitos.

- Antes de conectar los cables de alimentación de color rojo y amarillo, conecte todos los demás cables.

- Recuerde proteger todos los cables sueltos con cinta aisladora.

- Verifique que los cables no queden enganchados en los tornillos ni en piezas que puedan moverse (por ejemplo, en el riel del asiento).

- Verifique que todos los cables con conexión a tierra estén dirigidos a un mismo punto.

- Para una instalación segura, utilice sólo los accesorios que se proveen con la unidad.

- El uso de fusibles inapropiados puede ocasionar daños e incendios. Cuando sea necesario cambiar el fusible, consulte a un profesional.

Nota sobre el cable de alimentación (amarillo)

Cuando conecte otros dispositivos a • este sistema, la potencia del circuito del vehículo deberá ser superior a la del valor total de fusible de todos los dispositivos conectados.

Notas sobre la conexión del parlante

Nunca conecte los cables del parlante • en la estructura de metal o chasis del automóvil.

Nunca conecte los cables de los parlantes • que tienen franjas unos con otros.

Conexión de los cables: conectores ISO macho

Precaución

Recuerde proteger todos los cables sueltos con cinta aisladora.

Nota

Consulte con un profesional para conectar el sistema CE131 como se indica a continuación.

1 Conecte el conector macho suministrado a la unidad.

2 Controle cuidadosamente el cableado del vehículo y conecte los cables en el conector macho suministrado.

Nota

Peligro Consulte con un profesional para • realizar los pasos que se describen a continuación.

1	B verde/negra	a	Parlante izquierdo (posterior)	a
2	Terminal blanco/negro		Parlante izquierdo (frontal)
3	Terminal gris/negro		Parlante derecho (frontal)
4	Terminal violeta/negro		Parlante derecho (posterior)
e	R	o	j o encendido+12V de CC en ON/ACC	L
f Azul Cable de control
			del relé de la antena eléctrica / del motor / Cable de control del relé del amplificador
g	Negro		Tierra
h	Naranja / blanco		Interruptor de iluminación
i	Amarillo		A la batería del auto de +12 V que recibe alimentación constante

3 Conecte la antena y el amplificador tal como se muestra en la imagen, si corresponde.

Conector Conectar a
1 ANTENA Antena
2	F	R	Parlante frontal derecho
	OUT R (toma)
3	F	R	Parlante frontal izquierdo
	OUT L (toma)
4 REAR LINE OUT R (toma)			Parlante posterior derecho
5 REAR LINE OUT L (toma)			Parlante posterior izquierdo
6 OE REMOTE (rosa)			Control remoto de dispositivos OE
7 ^1	T^a (naranja)	E^v	All-sistema del teléfono celular
8 SUBWOOFER (azul)			Subwoofer
9 REAR AUX (amarillo)			Auxiliar derecho / izquierdo

Sugerencia

La disposición de los pines de los conectores • ISO depende del tipo de auto. Realice las conexiones de forma correcta para no causar daños a la unidad.

Montaje en el tablero del auto

1 Si el auto no dispone de una unidad de a bordo o de un equipo de navegación, desconecte el terminal negativo de la batería del auto.

Si desconecta la batería en un auto que dispone de una unidad de a bordo o un equipo de navegación, puede borrarse la memoria del equipo.

Si la batería del auto está conectada, • controle que los cables pelados no se toquen entre sí para evitar cortocircuitos.

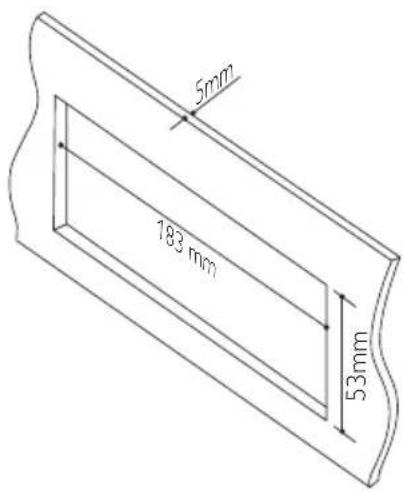

2 La abertura del tablero debe tener las siguientes medidas:

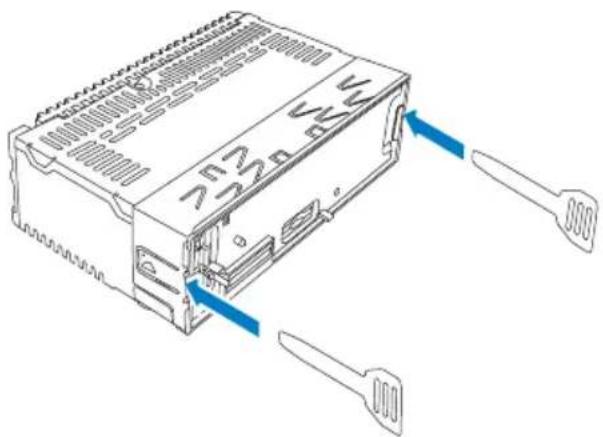

3 Extraiga la manga de montaje con las herramientas de desmontaje suministradas.

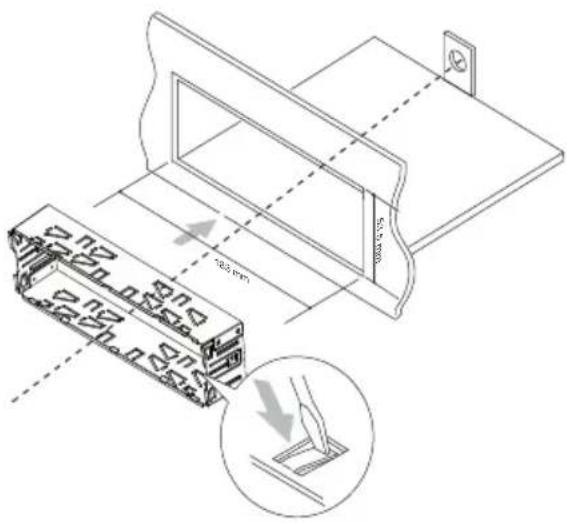

4 Instale la manga en el tablero y doble las pestañas hacia fuera para fijarla.

Nota

Si la unidad no está sujetada por una manga • sino por los tornillos suministrados, omita este paso.

5 Coloque la protección de goma suministrada sobre el extremo del perno de montaje.

6 Deslice la unidad en el tablero hasta que oiga un clic.

7 Vuelva a conectar el terminal negativo de la batería del auto.

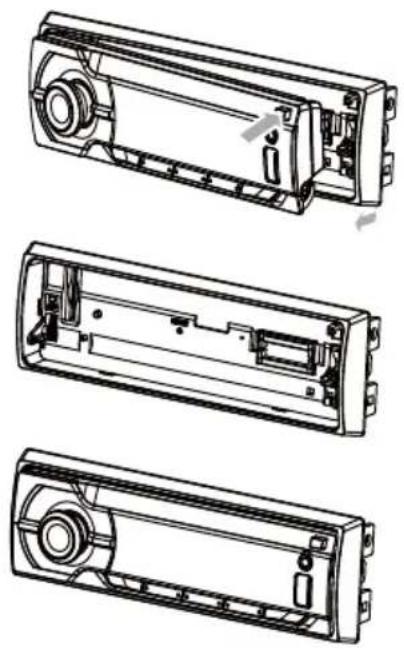

Coloque el panel frontal

1 Coloque el marco del tablero.

2 Introduzca el lado izquierdo del panel en la carcasa hasta que encaje correctamente.

3 Empuje el lado derecho del panel hasta que encastre en su lugar.

Para encender la unidad,

pulse Ⓜ.

Para apagar la unidad,

mantenga pulsado Ⓐ hasta que la unidad se apague.

Ajuste del reloj

1 Pulse MENU varias veces hasta que la hora actual aparezca en la pantalla.
2 Gire ① para configurar la hora.
3 Pulse ① para confirmar.
4 Gire para configurar los minutos.
5 Pulse ① para confirmar.

Visualización del reloj

En cualquier modo, mantenga pulsado MAX SOUND hasta que aparezca el reloj.

Pulse cualquier tecla para ocultar el reloj.

4 Cómo escuchar la radio

Sintoniza una emisora de radio.

1 Pulse SOURCE varias veces para seleccionar el modo de radio.
2 Pulse ZONE ▲ / ▼ varias veces para seleccionar una banda: [FM1], [FM2], [FM3], [AM1] o [AM2].
3 Mantenga pulsado ◀◀ o ▶▶ para sintonizar una emisora de radio manualmente. Se emitirá la estación de radio. ↩ Para buscar una emisora de radio ↪ automáticamente, pulse ◀◀ o ▶▶

Selección de la región del sintonizador

Puede seleccionar el país o la región correspondiente a la radio.

1 Pulse SOURCE para seleccionar el modo de radio.
2 Pulse MENU varias veces hasta que aparezca [AREA] en la pantalla.
3 Gire para seleccionar: [• EUR] (Europa occidental) [• RUS] (Rusia) [• ASI] (Pacífico asiático) [• USA] (Estados Unidos) [• LAT] (América Latina)

Sensibilidad del sintonizador

Puede ajustar la sensibilidad del sintonizador si desea detectar más emisoras o sólo las que tienen señal potente.

1 Pulse MENU varias veces hasta que aparezca [LOCAL] en la pantalla.

2 Gire ① para seleccionar un ajuste:

• [LOCAL SEEK ON] (búsqueda local activada) sólo se transmitirán las emisoras con señal potente.
• [LOCAL SEEK OFF] (búsqueda local desactivada): se transmitirán las emisoras con señales potentes y débiles.

Almacene las emisoras de radio en la memoria

Puede almacenar hasta 6 emisoras en cada banda.

Guarde las emisoras automáticamente

1 En el modo de radio, mantenga pulsado DBB hasta que [STORE - - - ] aparezca en la pantalla.
2 Pulse para confirmar. Se guardarán automáticamente las seis emisoras más potentes de la banda seleccionada en los canales presintonizados.

Guarde las emisoras manualmente

1 Sintonice la emisora que desea almacenar. (consulte 'Sintoniza una emisora de radio.' en la página 33)
2 Mantenga pulsado un botón numérico durante 3 segundos. La emisora se guardará en el canal seleccionado.

Sintonización de una presintonía

1 Pulse ZONE ▲ / ▼ para seleccionar la banda.
2 Pulse un botón numérico para seleccionar una presintonía.

5 Reproducción de archivos de audio

Reproducción desde un dispositivo USB

Nota

El dispositivo USB debe contener música que pueda reproducirse.

Conexión del dispositivo USB

1 Deslice la cubierta de la toma USB hacia la izquierda.
2 Introduzca el dispositivo USB en el puerto USB. La unidad comenzará a reproducir → el contenido del dispositivo USB automáticamente.

Extraiga el dispositivo USB.

1 Pulse Ⓓ para apagar la unidad.
2 Extraiga el dispositivo USB.

Introducción de una tarjeta

Nota

- Esta unidad admite tarjetas SD y SDHC.

1 Pulse ▲ para liberar el panel.
2 Empuje el lado izquierdo del panel hacia la derecha y, a continuación, tire del panel hacia el frente para quitarlo del chasis.
3 Introduzca la tarjeta en la ranura para tarjetas. La unidad comenzará a reproducir → el contenido de la tarjeta automáticamente.

Extracción de la tarjeta

1 Pulse ① para apagar la unidad.
2 Presione la tarjeta hasta oír un «clic». La tarjeta ha sido expulsada.
3 Extraiga la tarjeta.

Opciones de reproducción

Para hacer una pausa, pulse ➤ II
Para reanudar la reproducción, pulse ▶▶▶▶ nuevamente.
Para pasar a la pista anterior o siguiente, • pulse ◀◀. ▶▶
Para avanzar o retroceder rápidamente • en la pista actual, pulse ◀◀ durante 3 segundos.

Búsqueda de pistas MP3/WMA

Búsqueda dentro de la carpeta actual

1 Pulse ♩. Aparecerá el nombre de la pista actual.
2 Gire ① para seleccionar otra pista en la carpeta actual.
3 Pulse ① para confirmar.

Búsqueda en otra carpeta

1 Pulse ▶ Aparecerá el nombre de la carpeta ↘ actual.
2 Gire Φ para navegar por todas las carpetas.
3 Pulse ① para acceder a la carpeta seleccionada.
4 Gire ① para seleccionar una pista de la carpeta.
5 Pulse ① para iniciar la reproducción.

Sugerencia

Para volver al nivel superior de una carpeta, • pulse →

Visualización de la información de reproducción

Durante la reproducción, pulse DISP varias veces para ver la siguiente información:

Número de pista y tiempo de • reproducción transcurrido

• Carpeta
• Archivo
• Álbum
• Artista
• Título

Repetición de la reproducción

1 Durante la reproducción, pulse RPT. Aparecerá →[REP] en la pantalla.
2 Gire para seleccionar un ajuste:

• [RPT TRK] (repetir una pista): repite la pista actual.
• [RPT DIR] (repetir una carpeta): repite todas las pistas de la carpeta actual.
• [RPT ALL] (repetir todas las pistas): repite todas las pistas.

Reproducción aleatoria

Puede reproducir las pistas en orden aleatorio.

1 Durante la reproducción, pulse SHUF. Aparecerá →[SHUF] en la pantalla.
2 Gire para seleccionar un ajuste:

• [SHUF FLD]: inicia la reproducción aleatoria de todas las pistas de la carpeta actual.
• [SHUF ALL]: inicia la reproducción aleatoria de todas las pistas.
• [SHUF OFF]: desactiva la reproducción aleatoria.

Conexión de una fuente de sonido externa

1 Conecte la fuente de sonido externa en la toma MP3 LINK con un cable de 3,5 mm.
2 Pulse SOURCE varias veces hasta que aparezca [MP3 LINK].
3 Ponga en funcionamiento el componente externo (consulte las instrucciones suministradas con el componente externo).

6 Ajustar el sonido

Ajustes de volumen

Gire Óhacia la derecha para aumentar el volumen y hacia la izquierda para disminuirlo.

Silenciar

Puede desactivar el sonido del audio.

Durante la reproducción, pulse ①.

Para reanudar la reproducción de audio, pulse ①nuevamente.

Activación y desactivación del refuerzo dinámico de graves (DBB)

1 Pulse DBB y aparecerá la configuración actual:
→ [DBB ON]: la función de refuerzo dinámico de graves (DBB) está activada.
→[DBB OFF]: la función DBB está desactivada.

2 Vuelva a pulsar DBB para cambiar el ajuste de DBB.

Activación / desactivación del sonido máximo

1 Pulse MAX SOUND

Aparecerán los ajustes actuales

→[MAX ON]: indica que la función de sonido máximo está activada.

→[MAX OFF]: indica que la función de sonido máximo está desactivada.

2 Pulse MAX SOUND nuevamente para seleccionar una opción.

Selección del ecualizador predefinido

1 Pulse EQ / AUDIO.

Aparecerá el ajuste actual del ecualizador.

2 Pulse EQ / AUDIO nuevamente para seleccionar uno de los siguientes ajustes prestablecidos del ecualizador:

• [FLAT] (parejo)
• [POP] (pop)
- [USER] (usuario)
• [TECHNO] (tecno)
• [ROCK] (rock)
• [CLASSIC] (clásica)
• [JAZZ] (jazz)
• [OPTIMAL] (óptimo)

Cambio de zonas de reproducción

Con la innovadora tecnología de zonas de reproducción de Philips, el conductor y los pasajeros pueden disfrutar de la música con el mejor balance de los parlantes y un sonido mucho más realista y abarcador, tal como lo concibió el artista. Puede cambiar la zona de reproducción del conductor a los pasajeros para disfrutar de la mejor configuración de audio de los parlantes en el auto.

1 Pulse ZONE.

En la pantalla aparecerá la configuración actual.

2 Gire ① para seleccionar un ajuste:

• [ZONE ALL]
• [FRONT -L] (delantero izquierdo)
• [FRONT -R] (delantero derecho)
• [FRONT]

Otros ajustes de sonido

También puede cambiar los ajustes predeterminados de EQ / AUDIO.

1 Mantenga pulsado EQ / AUDIO durante 3 segundos.
2 Pulse ▲ o ▼ varias veces para seleccionar el elemento que desea ajustar:

• [BAS] (bajos) intervalo: -7 a +7.

• [TRE] (agudos) intervalo: -7 a +7.

• [BAL] (balance) intervalo: 12 L a 12 R. (L = parlante izquierdo, R = parlante derecho)

- [FAD] (atenuador) intervalo: 12 R a 12 F. (R = parlante posterior, F = parlante frontal)

- [SUBW ON/OFF] (subwoofer): enciende o apaga la función de subwoofer.

3 Gire ① para seleccionar un valor:

7 Ajuste de la configuración del sistema

Activación y desactivación del pitido

Cada vez que pulse un botón, la unidad emitirá un pitido. Puede activar o desactivar este sonido.

1 Pulse MENU.
2 Pulse ▲ o ▼ varias veces hasta que aparezca [BEEP].
3 Gire ① para seleccionar un ajuste:

• [BEEP ON]: activa el pitido.

• [BEEP OFF]: desactiva el pitido.

Configuración de apagado

Puede configurar la pantalla para que se apague automáticamente después de 10 o 20 segundos de inactividad.

1 Pulse MENU.
2 Pulse ◀◀/▶▶varias veces hasta que aparezca [BKO].
3 Gire ① para seleccionar un ajuste:

- [BKO 10 S]Active la función de protector de pantalla automático después de transcurridos 10 segundos del último uso.

- [BKO 20 S]Active la función de protector de pantalla automático después de transcurridos 20 segundos del último uso.

• [BKO OFF]: la pantalla nunca se apaga.

Activación y desactivación del modo de demostración

1 Pulse MENU.
2 Pulse ◀◀/▶▶varias veces hasta que aparezca [DEMO].
3 Gire ① para seleccionar un ajuste:

- [DEMO ON]: activa el modo de demostración. Cuando la unidad esté inactiva por más de 10 segundos, en la pantalla aparecerán todas las funciones.

- [DEMO OFF]: desactiva el modo de demostración.

Atenuador

1 Pulse MENU.
2 Pulse ▲ o ▼ varias veces hasta que aparezca [DIMMER] en la pantalla.
3 Gire ① para seleccionar un ajuste:

• [DIMMER HIGHT] (atenuación alta)

• [DIMMER LOW] (atenuación baja)

Dance

Puede encender o apagar el espectro en la pantalla LCD.

1 Pulse MENU.
2 Pulse ▲ o ▼ varias veces hasta que aparezca [DANCE] en la pantalla.
3 Gire ① para seleccionar un ajuste:

• [DANCE ON]: activa el espectro.

• [DANCE OFF]: desactiva el espectro.

Auxiliar trasero

1 Pulse MENU.
2 Pulse ▲ o ▼ varias veces hasta que aparezca [REAR AUX] en la pantalla.
3 Gire para seleccionar un ajuste:

• [AUX]: entrada de audio auxiliar.
• [Telephone]: ingreso de llamadas telefónicas.

Nota

Para habilitar las llamadas telefónicas en esta unidad, conecte el cable TEL MUTING en el kit para manos libres y la toma de salida de audio en la toma REAR AUX de la unidad.

Reestablecer

Puede restablecer los valores predeterminados de la unidad.

1 Extraiga el panel frontal.
2 Pulse el botón de restablecimiento con una lapicera o una herramienta similar. Los ajustes preconfigurados, como los canales presintonizados y los ajustes de sonido, se borrarán.

8 Información adicional

Extracción del panel frontal

Puede extraer el panel frontal para evitar robos.

1 Pulse ▲ para liberar el panel.
2 Empuje el lado izquierdo del panel hacia la derecha.
3 Tire del panel hacia el frente para quitarlo del chasis.
4 Guarde el panel en la funda de transporte incluida para protegerlo de daños y suciedad.

Sustitución del fusible

Si el fusible está dañado:

1 Compruebe las conexiones eléctricas.
2 Compre un fusible que coincida con el voltaje del fusible dañado.

3 Sustituya el fusible.

Nota

Si el fusible nuevo se daña nuevamente, es posible que exista un error de funcionamiento interno. Consulte con su distribuidor de Philips.

Extracción de la unidad

Puede retirar la unidad del tablero.

1 Extraiga el panel frontal y la placa.
2 Extraiga la unidad con las herramientas de desmontaje.

9 Información del producto

Nota

- La información del producto está sujeta a cambios sin previo aviso.

Fuente de alimentación	CC de 12 V (11 V - 16 V), con conexión a tierra negativa
Fusible	15 A
Impedancia del parlante adecuada	4 - 8 Ω
Potencia de salida máxima	45 W × 4 canales
Potencia de salida continua	24 W × 4 RMS (4 Ω distorsión armónica total del 10%.)
Voltaje de salida de preamplificador	2,5 V
Nivel de entrada auxiliar	≥ 500 mV
Dimensiones (An x Al x Pr):	188 × 58 × 140 mm
Peso	0,8 kg

Radio

Rango de frecuencia - FM	87,5 - 108 MHz (100 kHz por paso en búsqueda automática y 50 kHz por paso en búsqueda manual)
Margen de frecuencia: AM (MW)	522 - 1620 KHz (9 kHz)530 - 1710 kHz (10 kHz)
Sensibilidad utilizable - FM	8 μV
Sensibilidad utilizable - AM (MW) (señal- ruido = 20 dB)	30 μV

Dispositivos USB compatibles:

- Memoria Flash USB: host USB 1.1 compatible con todas las velocidades de lectura (1.1, 2.0)

Reproductores Flash USB: host • USB 1.1 compatible con todas las velocidades de lectura (1.1, 2.0)

Tarjetas de memoria (SD / SDHC)•

Formatos compatibles:

USB o formato de archivos de • memoria: FAT16, FAT32

Velocidad de bits (velocidad de datos) • de MP3: 32-320 Kbps y velocidad de bits variable

WMA V4, V7, V8, V9 (L1, L2)• ISO9660, Joliet•

Cantidad máxima de títulos: 512 • (depende de la longitud del nombre del archivo)

Cantidad máxima de álbumes: 255•

Frecuencias de muestreo compatibles: • 2 kHz, 44,1 kHz, 48 kHz

Velocidades de bits compatibles: • 2\~256 (kbps), velocidades de bits variables

Directorios anidados hasta un máximo • de 8 niveles

Cantidad de álbumes y carpetas: en CD, 99 como máximo. En USB, 199 como máximo

Cantidad de canciones/ títulos: 999 • como máximo

• Etiqueta ID3 v2.0 o superior

- Nombre de archivo en Unicode UTF8 (longitud máxima: 64 bytes)

Formatos no compatibles:

- Álbumes vacíos: un álbum vacío es aquél que no contiene archivos MP3 o WMA y que no se mostrará en la pantalla.

- Los formatos de archivo incompatibles se omiten. Por ejemplo, los documentos de Word (.doc) o los archivos MP3 con la extensión .dlf se omiten y no se reproducen.

• Archivos de audio AAC, WAV y PCM.

- Archivos WMA con protección DRM (.wav; .m4a; .m4p; .mp4 y .aac)

• Archivos WMA con formato Lossless

10 Solución de problemas

Precaución

No extraiga nunca la cubierta de la unidad. •

Si desea mantener la validez de la garantía, nunca intente reparar el sistema por su cuenta. Si se presentan problemas durante el uso de la unidad, lea los siguientes puntos antes de solicitar un servicio de reparación. Si no consigue resolver el problema, ingrese en el sitio web de Philips (www.philips.com/support). Cuando se comunique con Philips, recuerde tener el dispositivo cerca y tener a mano el número de modelo y el número de serie del producto.

No hay energía o no hay sonido.

El motor del auto no está en marcha.
Encienda el motor del auto.
El cable no está conectado •
correctamente. Verifique las conexiones.
El fusible está quemado. Reemplace el • fusible.
El volumen está en un nivel demasiado • bajo. Ajuste el volumen.
Si las soluciones anteriores no le sirven de ayuda, pulse el botón RESET.
- Verifique que la pista reproducida tenga un formato compatible.

Hay ruido en las emisiones.

• Las señales son muy débiles. Seleccione otras emisoras con señales más potentes.
• Compruebe la conexión de la antena del vehículo.
  • Cambie la emisión de estéreo a mono.

Se han perdido las presintonías.

- El cable de la batería no está conectado correctamente. Conecte el cable de la batería en la terminal que recibe alimentación constante.

En la pantalla aparece ERR-12

Error de datos USB. Verifique el dispositivo USB.

La pantalla mostrará el mensaje ERR-3

Error de datos USB/SD. •

11 Glosario

M

MP3

Formato de archivos con un sistema de compresión de datos de sonido. "MP3" es la abreviatura de Motion Picture Experts Group 1 (o MPEG-1) Audio Layer 3. Cuando se utiliza el formato MP3, un disco CD-R o CD-RW puede contener hasta 10 veces su capacidad de datos en comparación con un CD normal.

S

SD

Secure Digital. Un tipo de tarjeta de memoria con memoria flash.

SDHC

La tarjeta Secure Digital High Capacity (SDHC) es un tipo de tarjeta de memoria Flash basada en la especificación SDA 2.00. La especificación SDA 2.00 permite que las tarjetas SD tengan más capacidad, desde 4 GB hasta 32 GB, y cada vez más.

W

WMA (Windows Media Audio)

Los formatos de audio que le pertenecen a Microsoft forman parte de la tecnología de Microsoft Windows Media. Incluye herramientas de administración de derechos digitales de Microsoft, tecnología de codificación para Windows Media Video y tecnología de codificación para Windows Media Audio.
