CarStudio CE235BT - Radio de coche PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estéreo de coche / Sistema de audio para coche
Marca	Philips
Modelo	CarStudio CE235BT
Dimensiones (An x Al x P)	188 x 58 x 110 mm
Peso (unidad principal)	0.63 kg
Alimentación	12 V CC (11-16 V), masa negativa
Clasificación del fusible	15 A
Impedancia de altavoz	4 - 8 Ω
Potencia máxima de salida	50 W x 4
Potencia de salida continua	22 W x 4 RMS (4 Ω, 10% T.H.D.)
Voltaje de salida del preamplificador	2.5 V
Nivel de entrada auxiliar	≥ 500 mV
Rango de frecuencia de radio (FM)	87.5 - 108.0 MHz
Rango de frecuencia de radio (AM/OM)	522 - 1620 kHz (paso de 9 kHz) / 530 - 1710 kHz (paso de 10 kHz)
Versión de Bluetooth	Bluetooth 2.0, Clase 2
Alcance de Bluetooth	Aprox. 3 metros (espacio libre)
Compatibilidad USB	USB 2.0/1.1, clase MSC, FAT16/32, hasta 32 GB
Compatibilidad con tarjeta Micro SD	Hasta 32 GB
Formatos de audio compatibles	MP3 (32 kHz, 44.1 kHz, 48 kHz; 8-320 kbps, VBR), etiqueta ID3 V2.0+
Funciones de mejora de sonido	DBB (Dynamic Bass Boost), DSC (Control de sonido digital), MAX Sound, ecualizadores predefinidos, ecualizador personalizable
Compatibilidad con RDS	Sí (Sistema de datos de radio)
Salida de carga USB	5 V, 1 A
Panel frontal	Desmontable
Memoria de respaldo	Sí (solo CE235BT/05)

Preguntas frecuentes - CarStudio CE235BT PHILIPS

¿Cómo emparejar mi teléfono por Bluetooth?

Active Bluetooth en su teléfono y configúrelo como visible. En el sistema, presione AS/SOURCE repetidamente para seleccionar [BT AUDIO] si es necesario. En su teléfono, busque dispositivos y seleccione 'CE235BT'. Si se le solicita, ingrese el PIN 0000. Una vez conectado, aparece [CONNECTED] en la pantalla.

¿Puedo reproducir música desde una unidad USB?

Sí, conecte un dispositivo de almacenamiento USB (FAT16/32, hasta 32 GB) al conector USB del panel frontal. Presione AS/SOURCE hasta que aparezca [USB PLAY]. La reproducción comienza automáticamente o presione el botón de reproducción.

¿Cómo configurar el reloj?

Mantenga presionado el botón de menú (2) para ingresar al menú del sistema. Presione ▲/▼ hasta que aparezca [CLK] con dígitos parpadeando. Gire Ⓞ en sentido antihorario para configurar las horas, en sentido horario para los minutos. Presione Ⓞ para confirmar.

¿Cómo almacenar una emisora de radio manualmente?

Sintonice la emisora deseada usando ◄◄◄/►►► o búsqueda automática. Mantenga presionado uno de los botones de presintonía (1, 2, 3, 4, 5 o 6) hasta que la emisora se almacene. Para recuperar, presione el botón de presintonía brevemente.

¿Qué debo hacer si no hay sonido?

Verifique que el motor del coche esté encendido, el volumen no esté silenciado y las conexiones de los altavoces estén seguras. Compruebe que el fusible (15A) no esté fundido. Si los problemas persisten, presione el botón RESET en el panel frontal con un objeto puntiagudo.

¿Cómo restablecer el sistema a la configuración de fábrica?

Desmonte el panel frontal. Use un bolígrafo o un palillo para presionar el botón RESET. Todos los ajustes se restaurarán a los valores predeterminados.

¿Puedo cargar mi teléfono inteligente a través del puerto USB?

Sí, el puerto USB proporciona una salida de 5V/1A para cargar dispositivos compatibles. Conecte su teléfono mediante un cable USB; la carga comienza automáticamente cuando se reconoce el dispositivo.

¿Cómo cambiar la región de la radio?

Mantenga presionado el botón de menú. Presione ▲/▼ hasta que aparezcan las opciones [AREA] (por ejemplo, AREA EUROPE, AREA USA). Gire Ⓞ para seleccionar su región y presione Ⓞ para confirmar.

¿Qué tipos de unidades USB son compatibles?

Este sistema admite dispositivos USB 2.0 y 1.1 que utilizan la clase de almacenamiento masivo (MSC). La capacidad máxima es de 32 GB. El sistema de archivos debe ser FAT16 o FAT32. No se admite NTFS.

¿Por qué se cae constantemente mi conexión Bluetooth?

El alcance de Bluetooth es de aproximadamente 3 metros. Acerca su teléfono al sistema y retire los obstáculos. Algunos teléfonos pueden desconectarse como función de ahorro de energía; esto es normal. Si el problema persiste, intente volver a emparejar el dispositivo.

MANUAL DE USUARIO CarStudio CE235BT PHILIPS

2 Sistema de audio para el auto móvil 129

Introducción 129

Contenido de la caja 129

Descripción general del sistema 130

3 Instalación del sistema de au dio para el coche 133

Conexión de los cables 133

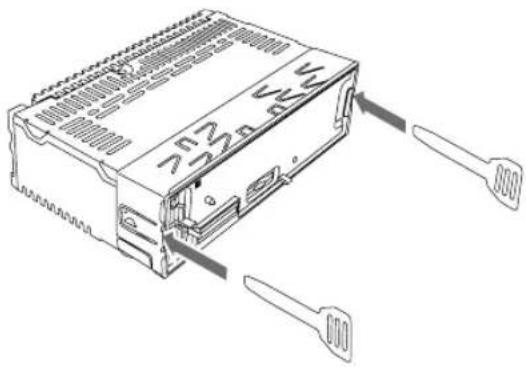

Montaje en el salpicadero 134

Colocación del panel frontal 135

4 Introducción 136

La primera vez que lo use: 136

Ajuste del formato de la hora 136

Ajuste del reloj 137

Selección de una fuente 137

Selección de la zona de escucha 137

Silenciamiento del sonido de botones 137

5 Cómo escuchar la radio 138

Cómo cambiar al modo de radio 138

Selección de una región del sintonizador 1 B

Selección de una sensibilidad del sintonizador 138

Búsqueda de una emisora de radio 138

Almacenamiento de emisoras de radio en la memoria 138

Reproducción con RDS 139

6 Reproducción de un dispositiv o de almacenamiento 141

Control de reproducción 142

Cambio de pistas 142

7 Uso de dispositiv os Bluetooth 143

Conexión de un dispositivo 143

Reproducción del audio de un dispositivo Bluetooth 144

Realización de llamadas 144

8 Cómo escuchar un r eproductor

externo 145

9 Carga de un dispositiv o USB 145

10 Ajuste del sonido 146

11 Configuración de los ajustes del

sistema 146

12 Información adicional 147

Restablecimiento del sistema 147

Sustitución del fusible 147

13 Información del producto 148

Información del producto 148

14 Solución de problemas 149

Información general 149

Acerca del dispositivo Bluetooth 149

15 Aviso 150

Conservación del medioambiente 150

Aviso sobre marcas comerciales 151

Copyright 151

1 Seguridad

Asegúrese de leer y comprender todas las instrucciones antes de utilizar este dispositivo. La garantía no cubre los daños producidos por no haber seguido las instrucciones.

• La modificación del producto podría provocar una radiación de EMC peligrosa u otras situaciones de peligro.
• Este dispositivo ha sido diseñado par a su funcionamiento exclusivo con alimentación de CC de 12 V con conexión a tierra.
• Par a garantizar la seguridad durante la conducción, ajuste el volumen a un nivel cómodo y seguro.
• El uso de fusibles incorrectos puede provocar daños o incendios. Cuando necesite cambiar el fusible, consulte con un profesional.
• Par a que la instalación sea segura, utilice sólo el equipo de montaje incluido.
• Par a evitar cortocircuitos, no exponga el producto a la lluvia ni al agua.
• No exponga el dispositivo a goteos ni salpicaduras.
• No coloque sobre la unidad objetos que puedan suponer un peligro (por ejemplo, objetos que contengan líquido o velas encendidas).
• Nunca inserte objetos en las r anuras de ventilación u otras aberturas del dispositivo.
• Limpie el dispositivo con un paño sua ve humedecido. No utilice sustancias como alcohol, productos químicos ni productos de limpieza domésticos para limpiar el dispositivo.

2 Sistema de audio para el automóvil

Le felicitamos por su compra y le damos la bienvenida a Philips. Para aprovechar al máximo la asistencia que ofrece Philips, registre el producto en www.Philips.com/welcome.

Introducción

Con este sistema, puede:

- disfrutar del audio de dispositivos de almacenamiento USB, tarjetas micro SD, otros dispositivos externos y dispositivos con Bluetooth

• escuchar emisoras de radio.

Puede mejorar la salida de sonido con los siguientes efectos de sonido:

• Refuerzo dinámico de graves (DBB)
• Control digital del sonido (DSC)

Medios reproducibles:

- Dispositivo de almacenamiento USB

• Compatibilidad: USB 2.0, USB 1.1
• Clase compatible: MSC (Clase de almacenamiento masivo)
• Capacidad máxima: 32 GB

- Tarjeta micro SD

- Capacidad máxima: 32 GB

- Archivos MP3

• Sistema de archivos: FAT16, FAT32
• Número máximo de carpetas: 99
• Número máximo de pistas/archivos: 999
  • Nivel máximo del directorio: 8
• Frecuencias de muestreo: 32 kHz, 44,1 kHz, 48 kHz
  • Velocidades de bits: 8 - 320 kbps y velocidades de bits variables
  • Etiqueta ID3 v2.0 o superior
• Archivos no compatibles: Archivos AAC, WAV y PCM.

Contenido de la caja

Compruebe e identifique el contenido del paquete:

① Unidad principal (con carcasa)
② Panel frontal
③ Embellecedor
④ Herramienta de desmontaje 2 piezas
⑤ Manual de usuario

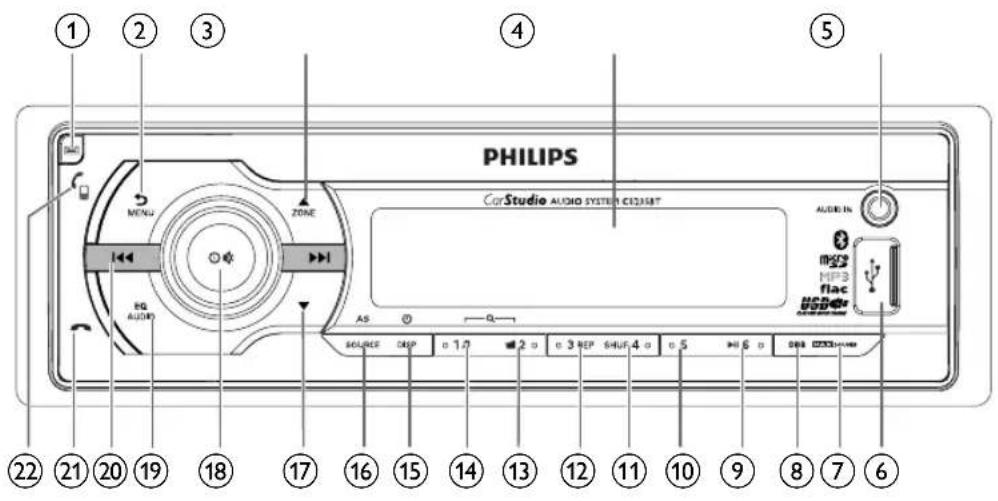

Descripción general del sistema

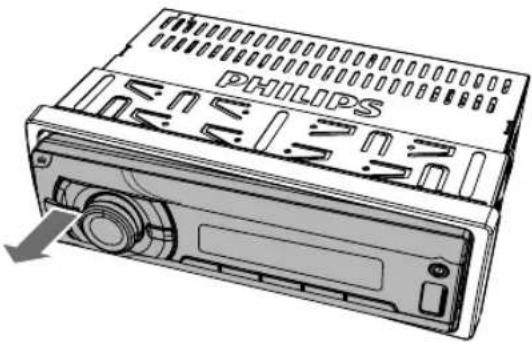

- Desbloquea el panel frontal.

②

- Pulse este botón para volver al menú anterior.

- Manténgalo pulsado para acceder al menú del sistema.

③

- Pulse este botón con las pistas .mp3 para seleccionar la carpeta anterior.

- En el modo de radio, pulse este botón para seleccionar una banda del sintonizador.

- Manténgalo pulsado para activar la selección de zonas de escucha.

④

Pantalla LCD

5

AUDIO IN

- Se conecta a la toma de salida de audio (normalmente la toma de auriculares) de un dispositivo externo.

⑥

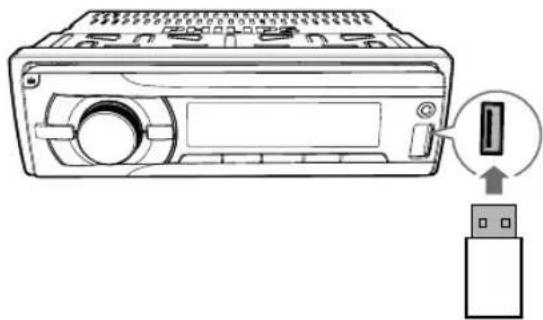

- Se conecta a un dispositiv o de almacenamiento USB.

⑦ MAX SOUND

- Púlselo para activar o desactivar la función de MAX Sound.

⑧ DBB

- Púlselo para activar o desactivar el efecto de sonido DBB (refuerzo dinámico de graves).

⑨ ▶16

• Púlselo par a iniciar pausar o reanudar la reproducción de las pistas.
• En el modo de radio , púlselo para seleccionar la emisora de radio presintonizada número 6.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 6.

⑩ 5

• En el modo de radio, púlselo para seleccionar la emisora de radio presintonizada número 5.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 5.

⑪ SHUF 4

• En el modo de radio , púlselo para seleccionar la emisora de radio presintonizada número 4.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 4.
• Par a pistas .mp3, púlselo varias veces para seleccionar un modo de reproducción: reproduzca todas las pistas de forma aleatoria ([SHU ALL]), reproduzca las pistas de la carpeta actual de forma aleatoria ([SHU FLD]) o reproduzca todas las pistas del dispositivo de almacenamiento en orden ([SHU OFF]).

⑫ 3 REP

• En el modo de r adio, púlselo para seleccionar la emisora de radio presintonizada número 3.
• En el modo de radio , manténgalo pulsado para guardar la emisora de radio actual en el canal número 3.
• Par a pistas .mp3, púlselo varias veces para seleccionar un modo de repetición: repita la pista actual ([REP ONE]), repita todas las pistas de la carpeta actual ([TPR FLD]) o repita todas las pistas del dispositivo de almacenamiento ([TPR ALL]).

⑬ 2

• En el modo de r adio, púlselo para seleccionar la emisora de radio presintonizada número 2.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 2.
• Par a pistas .mp3, púlselo para acceder a la lista de carpetas.

⑭ 1♪

• En el modo de r adio, púlselo para seleccionar la emisora de radio presintonizada número 1.
• En el modo de radio, manténgalo pulsado para guardar la emisora de radio actual en el canal número 1.
• Par a pistas .mp3, púlselo para acceder a la lista de pistas.

15 /DSP

• Pulse varias veces para mostrar la información disponible sobre la pista actual.
• Pulse varias v eces para mostrar la información RDS disponible.
• Mantenga pulsado para mostrar el ajuste del reloj.

⑯ AS/SOURCE

- Púlselo varias v eces para seleccionar una fuente.

- En el modo de radio, mantenga pulsado para activar la búsqueda automática de emisoras de radio.

17

• Pulse este botón con las pistas .mp3 para seleccionar la carpeta siguiente.
• En el modo de radio, pulse este botón para seleccionar una banda del sintonizador.

18

• Púlselo para encender el sistema.
• Manténgalo pulsado para apagar el sistema.
• Púlselo para silenciar los alta voces o activar el sonido desde el estado de silencio.
• Púlselo para confir mar una opción.
• Gírelo para cambiar entre las opciones del menú.
  • Gírelo para ajustar el niv el volumen.

19

• Pulse varias v eces para seleccionar un ecualizador de sonido prestablecido.
• Manténgalo pulsado para activar la configuración de graves, agudos, balance y atenuador.

20

• Sintonice una emisora de radio.
• Pulse para saltar a la pista anterior o siguiente.
• Mantenga pulsado para rebobinar la pista o hacer una búsqueda rápida hacia delante.

21

• Pulse este botón par a finalizar una llamada en curso.
• Manténgalo pulsado para rechazar una llamada entrante.

22

• Púlselo par a responder una llamada entrante.
• Cuando no hay a ninguna llamada en curso, pulse para volver a marcar el último número al que ha llamado y, a

continuación, pulse Ⓐ para iniciar la llamada.

- Durante una llamada, mantenga pulsado este botón para transferir la voz entre el teléfono y los altavoces del coche.

23

- Inserte una tarjeta micro SD .

24

RESET

- Púlselo para restab lecer la configuración predeterminada de fábrica del sistema.

3 Instalación d el sistema de audio para el coche

Precaución

- Use los controles sólo como se indica en este manual de usuario.

Siga siempre las instrucciones de este capítulo en orden.

Estas instrucciones se aplican a una instalación típica. No obstante, si los requisitos de su vehículo son distintos, debe realizar los ajustes correspondientes. Si tiene alguna pregunta sobre los kits de instalación, consulte al su distribuidor local.

Nota

Este sistema ha sido diseñado para su funcionamiento exclusivo con alimentación de CC de 12 V con conexión a tierra.
instale siempre el sistema en el salpicadero. Su instalación en otras zonas puede resultar peligrosa ya que la parte posterior del sistema se calienta durante su uso.
Para evitar que se produzca un cortocircuito: asegúrese de que el motor está desconectado antes de realizar la conexión.
Asegúrese de conectar los cables de alimentación amarillo y rojo después de conectar el resto de cables.
Asegúrese de proteger todos los cables sueltos con cinta aislante.
Asegúrese de que los cables no queden atrapados bajo los tornillos de hierro o en zonas que puedan moverse (por ejemplo, el riel del asiento).
Asegúrese de que todos los cables de tierra estén conectados a una única toma de tierra.
Para que la instalación sea segura, utilice sólo el equipo de montaje incluido.
El uso de fusibles incorrectos puede provocar daños o incendios. Cuando necesite cambiar el fusible, consulte con un profesional.
Al conectar otros dispositivos a este sistema, asegúrese de que la potencia del circuito del vehículo sea superior a la del valor total de fusible de todos los dispositivos conectados.
No conecte los cables de los altavoces a la carrocería metálica o al chasis del vehículo.
No conecte entre sí los cables con rayas de los altavoces.

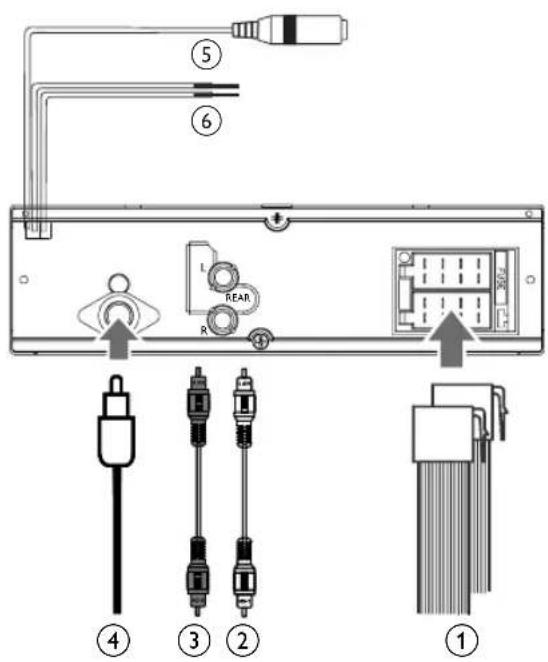

Conexión de los cables

Nota

Asegúrese de proteger todos los cables sueltos con cinta aislante.
Consulte a un profesional para conectar los cables como se indica a continuación.

1 Compruebe el cableado del coche con cuidado y conecte los cables a los conectores ISO macho.

Conectores ISO macho	Conectar a
a Banda verde, banda verde con borde negro	Altavoz posterior izquierdo
b Banda blanca, banda blanca con borde negro	Altavoz izquierdo delantero
c Banda gris, banda gris con borde negro	Altavoz derecho delantero
d Banda morada, banda morada con borde negro	Altavoz posterior derecho
e Banda roja Llave de contacto	+12 V CC cuando se enciende/ACC
f Banda azul Cab	le de control del relé de la antena eléctrica/del motor
g Banda azul con borde blanco	Cable de control del relé del amplificador
h Banda negra A tierra
i Banda amarilla A la batería de automóvil de +12 V que está alimentada en todo momento

2 Conecte la antena y el amplificador como se muestra en la imagen, si procede.

Tomas del paneltrasero	Tomas o conectoresexternos
1 Par aconectoresISO macho	Como se indicainterteriormente
2 REAR L Altavoz posteriorizquierdo
3 REAR R Altavoz posteriorderecho
4 ANTENNA	Antena

5 Banda morada	Módulo de controlremoto OE
6 Banda negra	A tierra
7 MIC(Black Socket)	Externalmicrophone

Consejo

- La disposición de las patillas de los conectores ISO depende del tipo de vehículo. Para evitar daños a la unidad, conéctelos correctamente.

Montaje en el salpicadero

- Si el vehículo no dispone de una unidad de a bordo o de un equipo de navegación, desconecte el terminal negativo de la batería. - Si la batería del vehículo no está desconectada, asegúrese de que los cables pelados no se toquen entre sí para evitar que se produzca un cortocircuito.

1 Asegúrese de que la abertura del salpicadero tiene las siguientes medidas:

2 Extraiga la carcasa de montaje con las herramientas de desmontaje incluidas.

3 Instale la carcasa en el salpicadero y doble las pestañas hacia el exterior para fijarla.

4 Deslice la unidad en el salpicadero hasta que oiga un "clic".

5 Coloque el embellecedor.

6 Vuelva a conectar el terminal negativo de la batería del vehículo.

Colocación del panel frontal

1 Inserte la muesca del panel frontal en el chasis de la unidad principal.

2 Presione el extremo izquierdo del panel frontal hacia adentro hasta que se coloque firmemente con un "clic".

Extracción del panel frontal

Nota

Antes de insertar una tarjeta micro SD o restab lecer el sistema, extraiga el panel frontal. Antes de extraer el panel frontal, asegúrese de que el sistema está apagado.

1 Pulse para liber ar el panel frontal.
2 Tire del panel frontal para extraerlo.

La primera vez que lo use:

1 Pulse opar a encender el sistema. → [PHILIPS] se visualiza y continuación [SELECT OPERATING REGION] (Seleccione una región de radio) aparece.
2 Cuando se muestra una de las opciones siguientes, gire Ⓧ para seleccionar una región de radio que coincida con su ubicación.

• [AREA EUROPE] (Europa occidental)
• [AREA ASIA] (Pacífico asiático)
• [AREA MID--EAST] (Oriente Próximo)
• [AREA AUST] (Australia)
• [AREA RUSSIA] (Rusia)
• [AREA USA] (Estados Unidos)
• [AREA LATIN] (Latinoamérica)
• [AREA JAPAN] (Japón)

3 Pulse opera confir mar. → El sistema cambia al modo de radio automáticamente.

- Par a apagar el sistema, mantenga pulsado ○ hasta que la retroiluminación de la pantalla se apague.

Ajuste del formato de la hora

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ⚠️ varias veces, hasta que se muestre [CLK 24H] o [CLK 12H].
3 Gire opar a seleccionar [CLK 24H] o [CLK 12H].

• [CLK 24H]: formato 24 horas

• [CLK 12H]: formato 12 horas

Ajuste del reloj

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲/▼arias veces. hasta que [CLK] se muestre con dígitos de la hora parpadeando.
3 Gire oen sentido contrar io al de las agujas del reloj para ajustar la hora.
4 Gire en el sentido de las agujas del reloj para ajustar los minutos.

Visualización del reloj

Mantenga pulsado 🕒DISP hasta que se muestre [CLK] y el ajuste de reloj.

- Par a salir de la pantalla del reloj, pulse cualquier botón o gire Ⓓ.

Selección de una fuente

Pulse AS/SOURCE varias veces para seleccionar una fuente.

• [RADIO]: par a escuchar emisoras de radio FM/AM.
• [AUDIO IN] : para escuchar la entrada de audio a través de la toma AUDIO IN.
• [USB PLAY] : cuando un dispositivo de almacenamiento USB está conectado y se ha reconocido, puede seleccionar esta fuente para reproducir archivos de audio almacenados en el mismo.
• [SD PLAY] : cuando se inserta y se reconoce una tarjeta SD, puede seleccionar esta fuente para reproducir archivos de audio almacenados en el mismo.
• [BT AUDIO] : permite escuchar el audio transmitido desde un dispositivo con Bluetooth.

Selección de la zona de escucha

1 Mantenga pulsado hasta que se muestre una de las siguientes opciones.
• [ALL]: par a todos los pasajeros
• [FRONT -L]: solo para el asiento delantero izquierdo
• [FRONT -R]: solo para el asiento delantero derecho
• [FRONT] : solo para los pasajeros delanteros

2 Pulse ▲/▼ varias veces. para seleccionar una zona de escucha.

Silenciamiento del sonido de botones

El pitido de los botones está activado de manera predeterminada.

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲/▼arias veces. hasta que se muestre [BEEP ON] o [BEEP OFF].
• [BEEP ON]: activa el sonido de los botones.
• [BEEP OFF]: silencia el sonido de los botones.

3 Gire opera cambiar el ajuste .

5 Cómo escuc har la radio

Cómo cambiar al modo de radio

1 Pulse AS/SOURCE varias veces para cambiar la fuente a [RADIO].
2 Pulse ▲/▼arias veces. para seleccionar una banda.

Consejo

- El dispositivo CE235BT/05 está equipado con una memoria de seguridad en caso de desconexión de la alimentación.

Selección de una región del sintonizador

Puede seleccionar una región de radio que coincida con su ubicación.

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲/▼arias veces, hasta que se muestre una de las siguientes opciones.

• [AREA EUROPE] (Europa occidental)

3 Gire ① para seleccionar una región.

Selección de una sensibilidad del sintonizador

Para buscar emisoras solo con señales fuertes o más emisoras de radio, puede cambiar la sensibilidad del sintonizador.

1 Mantenga pulsado para acceder el menú del sistema.

2 Pulse ▲ varias veces. hasta que se muestre [LOCAL ON] o [LOCAL OFF].
3 Gire ① para seleccionar un ajuste .

- [LOCAL ON] : busca emisoras de radio solo con señales fuertes.

- [LOCAL OFF]: busca emisoras de radio con señales fuertes y débiles.

Búsqueda de una emisora de radio

Búsqueda de una emisora de radio automáticamente

Pulse ◀ card b uscar la emisora de radio anterior o siguiente con señales fuertes.

Búsqueda de una emisora de radio manualmente

1 Mantenga pulsado ◀ hasta que [M] parpadee.
2 Pulse ◀◀ vα▶ las veces hasta que se muestre la frecuencia objetivo.

Almacenamiento de emisoras de radio en la memoria

Nota

Puede almacenar un máximo de seis emisoras en cada banda.

Almacenamiento automático de las emisoras de radio

1 Pulse ⚠/▼ varias veces. para seleccionar una banda.

2 Mantenga pulsado AS/SOURCE hasta que aparezca [STORE---].

→ Después de completar la búsqueda, la primera emisora de radio almacenada se transmite automáticamente.

- Par a seleccionar una emisora de radio almacenada, pulse 1, 2 3 REP SHUF 4, 5 o 6

Almacenamiento manual de las emisoras de radio

1 Pulse ▲/▼arias veces, para seleccionar una banda del sintonizador.
2 Sintonice la emisora de radio que desee almacenar.
3 Vuelva a conectar 1,2 REP SHUF 4 5 ▶6 para almacenar la emisora de radio en el canal seleccionado.
- Par a seleccionar una emisora de radio almacenada, pulse 1, 2 3 REP SHUF 4, 5 o 6

Reproducción con RDS

La función RDS (Sistema de datos por radio, del inglés Radio Data System) sólo funciona en áreas con emisoras FM que emiten señales RDS. Si sintoniza una emisora RDS, el nombre de la emisora aparece.

Activación de la función RDS

Nota

La función RDS está activada de manera predeterminada. Sólo cuando la función de RDS está activada, se puede acceder a los ajustes relacionados con RDS.

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse varias veces, hasta que se muestre [RDS ON] o [RDS OFF].

3 Gire para seleccionar [RDS ON].

→ La función RDS se activa.

- Par a desactivar la función RDS, gire Ⓧ para seleccionar [RDS OFF].

Selección de un tipo de programa

Antes de sintonizar emisoras RDS, puede seleccionar un tipo de programa para buscar programas solo de la categoría seleccionada.

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲/▼arias veces. hasta que se muestre [PTY].
3 Pulse o para acceder a la lista de tipos de programas.
4 Gire ① para seleccionar un tipo de programa y, a continuación, pulse ② para confirmar.

Elemento	Tipo de programa	Descripción
1	NEWS	Servicios de noticias
2	AFFAIRS	Política y asuntos exteriores
3	INFO	Programas de información especiales
4	SPORT	Deportes
5	EDUCATE	Educación y formación superior
6	DRAMA	Obras radiofónicas y literatura
7	CULTURE	Cultura, religión y sociedad
8	SCIENCE Ciencia
9	VARIED	Programas de entretenimiento
10	POP M	Música pop
11	ROCK M	Música rock
12	EASY M	Música ligera
13	LIGHT M	Música clásica ligera

Elemento Tipo de programa	Descripción
14 CLASSICS Música clásica
15 OTHER M Progr	amas musicales especiales
16 WEATHER Meteorología
17 FINANCE Finanzas
18 CHILDREN Programas infantiles
19 SOCIAL Temas sociales
20 RELIGION Religión
21 PHONE IN Tertulia radiofónica
22 TRAVEL Viaje
23 LEISURE Ocio
24 JAZZ	Música jazz
25 COUNTRY	Música country
26 NATION M	Música nacional
27 OLDIES	Grandes clásicos
28 FOLK M Música folk
29 DOCUMENT	Documentales
30 TEST	Prueba de alarma
31 ALARM	Alarma

Uso de frecuencias alternativas

Si la señal de una emisora RDS es deficiente, active la función AF (Frecuencia alternativa) para buscar otra emisora que transmita el mismo programa.

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲ / ▼ varias veces. hasta que se muestre [AF ON] o [AF OFF].
3 Gire Ⓧ para seleccionar un ajuste.
• [AF ON]: activa la función AF.
• [AF OFF]: desactiva la función AF.

Ajuste de la región de sintonización de AF

Puede ajustar la región para la sintonización de AF.

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲ / ▼ varias veces. hasta que se muestre [REG ON] o [REG OFF].
3 Gire Ⓐ para seleccionar un ajuste.
- [REG ON]: solo se pueden sintonizar automáticamente las emisoras RDS de la región actual.
- [REG OFF]: todas las emisoras RDS se pueden sintonizar automáticamente.

Recepción de datos sobre el tráfico

Si no desea perderse los datos sobre el tráfico, active la función TA (datos sobre el tráfico).

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲ / ▼ varias veces. hasta que se muestre [TA ON] o [TA OFF].
3 Gire Ⓐ para seleccionar un ajuste.

• [TA ON] cuando hay datos sobre el tráfico disponibles, el sistema activa automáticamente el modo de sintonizador y comienza a emitir los datos sobre el tráfico. Cuando terminan los datos sobre el tráfico, el sistema vuelve al modo anterior.
  • [TA OFF]: los datos sobre el tráfico no se transmiten automáticamente.

Consejo

- Cuando se transmiten datos sobre el tráfico, puede pulsar para cambiar el sistema al modo anterior.

Sincronización del reloj del sistema

Puede sincronizar el reloj del sistema con una emisora RDS que transmite señales horarias.

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲/▼ varias veces. hasta que se muestre [CT ON] o [CT OFF].
3 Gire ① para seleccionar un ajuste .

- [CT ON]: sincroniza el reloj del sistema con la emisora RDS automáticamente.

- [CT OFF]: se desactiva la sincronización automática del reloj con la emisora RDS.

Consejo

• La precisión de la hora depende de la emisora RDS que transmite las señales horarias.

6 Repr oducción de un dispositivo de almacenamiento

Este sistema puede reproducir archivos .mp3 copiados en un dispositivo de almacenamiento compatible.

Nota

Philips no garantiza la compatibilidad con

todos los dispositivos de almacenamiento.

No admite el sistema de archivos NTFS (New

Technology File System, Sistema de archivos de nueva tecnología).

1 Conecte un dispositivo de almacenamiento USB o tarjeta micro SD compatible.

- Par a una tarjeta micro SD, primero desmonte el panel frontal, inserte la tarjeta en la ranura y, a continuación, coloque el panel frontal.

2 Pulse AS/SOURCE varias veces para cambiar la fuente.

• [USB PLAY] : para un dispositivo de almacenamiento USB conectado a la toma USB del panel frontal
  • [SD PLAY] : para una tarjeta micro SD insertada en la ranura

3 Si no comienza la reproducción, pulse ▶!! 6

Control de reproducción

Botón Función

▲/▼ulse varias veces para seleccionar una carpeta.
▶II 6	Detiene o reinicia la reproducción.

◀◀◀ / ▶Pulse para reproducir la pista anterior o la siguiente.
/ Mantenga pulsado para rebobinar la pista o hacer una búsqueda rápida hacia delante.

© /DISP Pulse var ias veces para mostrar la información disponible sobre la pista actual.

3 REP

Pulse varias veces para seleccionar un modo de repetición:• [REP ONE]:repite la pista actual,• [RPT FLD]:repite todas las pistas en la carpeta actual o• [RPT ALL]:repite todas las pistas en el dispositivo de almacenamiento.

SHUF 4

Pulse varias veces para seleccionar un modo de reproducción:

• [SHU ALL]: reproduce todas las pistas de forma aleatoria,
- [SHU FLD]:reproduce las pistas de la carpeta actual de forma aleatoria, o
- [SHU OFF]:reproduce todas las pistas en el dispositivo de almacenamiento en orden.

Cambio de pistas

Durante la reproducción, puede cambiar de pistas o carpetas rápidamente.

Cambio de pistas de forma directa

1 Pulse 1 para acce der a la lista de pistas. → Se muester nombre de la pista actual.

2 Gire para alte mar entre las pistas.
3 Pulse opara reproducir la pista seleccionada.

Cambio de carpetas por una pista

1 Pulse 2 para acceder a la lista de carpetas.

→ Se mueer nombre de la carpeta actual.

2 Gire ① para alte mar entre las carpetas.
3 Pulse o par a seleccionar la carpeta.

El sistema empieza a reproducir la primera pista de la carpeta.

7 Uso de dispositivos Bluetooth

Con este sistema de audio para el coche, puede escuchar el audio de un reproductor o realizar una llamada a través de Bluetooth.

Conexión de un dispositivo

Nota

Philips no garantiza la compatibilidad con todos los dispositivos con Bluetooth.
Antes de emparejar un dispositivo con el sistema, consulte la compatibilidad con Bluetooth en el manual de usuario del mismo.
Asegúrese de que la función Bluetooth está activada en el dispositivo y de que este está ajustado como visible para el resto de dispositivos Bluetooth.
Puede conectar solo un dispositivo Bluetooth a la vez a este sistema.
El alcance de funcionamiento entre este sistema y un dispositivo Bluetooth es de unos 3 metros.
Cualquier obstáculo que se encuentre entre este sistema y un dispositivo Bluetooth puede reducir el alcance de funcionamiento.
Mantenga el sistema alejado de cualquier otro dispositivo electrónico que pueda causar interferencias.

En el dispositivo, siga los pasos que se indican a continuación.

1 Busque los dispositivos Bluetooth.
2 En la lista de dispositivos, seleccione CE235BT.

→ Si el emparejamiento se realiza correctamente, se muestra [PAIRED] en la pantalla LCD del sistema.

→ Si la conexión se realiza certamente, [CONNECTED] se desplaza por la pantalla y se muestra ⑧ en la pantalla LCD del sistema.

→ Si la conexión falla, se muestra [FAILED] en la pantalla LCD del sistema.

- Si se requiere una contraseña, introduzca 0000 y, a continuación, confirmela. En el caso de algunos dispositivos, es necesario activar o permitir la conexión con CE235BT después de que el emparejamiento se haya realizado correctamente.

Desconexión de un dispositivo

1 Mantenga pulsado para acceder el menú del sistema.
2 Pulse ▲▼ varias veces. hasta que se muestre [DIS--CON].
3 Pulse ⏻
→ Se mueś[WAIT] con -, -- y --- parpadeando alternamente hasta que [DISCONNECTED] se desplaza por la pantalla.

Consejo

•También puede realizar la desconexión en el dispositivo.

Cómo volver a conectar un dispositivo

Algunos dispositivos Bluetooth son compatibles con la reconexión automática con un dispositivo Bluetooth emparejado. Si su dispositivo no es compatible con la reconexión automática, vuelva a conectarlo con el sistema manualmente.

1 Mantenga pulsado 3 par a acceder el menú del sistema.
2 Pulse ▲/▼arias veces. hasta que se muestre [RE-CON].
3 Pulse Ⓞ

→ Se muest[WAIT] con -, -- y -- - parpadeando alternamente hasta que [CONNECTED] o [FAILED] se desplaza por la pantalla.

→ Si se desplaza [CONNECTED], el sistema se ha conectado de nuevo con el último dispositivo conectado.

Consejo

• También puede realizar la reconexión en el dispositivo.

Reproducción del audio de un dispositivo Bluetooth

Si el dispositivo Bluetooth conectado es compatible con el perfil de distribución de audio avanzada (A2DP), puede escuchar las pistas almacenadas en el dispositivo a través del sistema. Si el dispositivo es compatible con el perfil de control remoto de audio y vídeo (AVRCP), puede controlar la reproducción en el sistema.

1 Reproduzca una pista en el dispositivo conectado.
2 Pulse SOURCE varias veces para cambiar la fuente a [BT AUDIO].

→ La reproducción se inicia automáticamente.

• Par a hacer una pausa o reanudar la reproducción, pulse ▶6.
• Par a saltar a la pista anterior o siguiente, pulse ◀◀◀ / ▶▶

Nota

Si el dispositivo conectado no es compatible el perfil AVRCP, controle la reproducción en el dispositivo conectado.

Realización de llamadas

Nota

Mantenga activa la conexión Bluetooth entre el sistema y el teléfono móvil.

Cómo llamar a un número

En el teléfono móvil, llame a un número.

→ Aparece [CALLING]

Rellamada al último número marcado

1 Cuando no hay a ninguna llamada en curso, pulse

→ Se muest[REDIAL].

2 Pulse para iniciar la llamada.

Cómo responder a una llamada entrante

Cuando el sistema recibe una llamada entrante, se muestra el número de teléfono o [PHONE IN].

Pulse para contestar la llamada.

Cómo rechazar una llamada entrante

Mantenga pulsado hasta que aparezca [END].

Finalización de la llamada

Para finalizar una llamada en curso, pulse

Transferencia de una llamada a un teléfono móvil

De manera predeterminada, la voz se emite a través de los altavoces durante una llamada.

1 Mantenga pulsado hasta que aparezca [TRANSFER].

→ Los abres se silencian y la voz se emite solo desde el teléfono móvil.

2 Tome el teléfono móvil para mantener una conversación.

8 Cómo escuc har un reproductor externo

Puede utilizar el sistema para amplificar la entrada de audio de un reproductor externo, por ejemplo, un reproductor de MP3.

1 Pulse AS/SOURCE varias veces para cambiar la fuente a [AUDIO IN].
2 Conecte ambos extremos de un cable de entrada de audio con conector de 3,5 mm entre

• la toma AUDIO IN del panel frontal y

- la toma de salida de audio (normalmente la toma de auriculares) del reproductor externo.

3 Reproduzca audio en el reproductor externo.

9 Carga de un dispositivo USB

Puede cargar su dispositivo USB, por ejemplo un smartphone, con este producto.

Nota

El voltaje de salida de la toma USB es de 5 V con una corriente de salida de 1,0 A.

Conecte su dispositivo USB al producto mediante un cable USB. Una vez que se conecte y detecte el dispositivo USB, comenzará a cargarse automáticamente.

10 Ajuste del sonido

Las siguientes operaciones son aplicables para todos los medios compatibles.

Botón Función
➊	Gírelo para aumentar o disminuir el nivel de volumen.
➊	Púlselo para silenciar los altavoces o activar el sonido desde el estado de silencio.
MAX SOUND	Púlselo para activar o desactivar la función de MAX Sound.
DBB Púlselo para activar o desactivar el refuerzo dinámico de graves (DBB).
EQ AUDIO	Pulse varias veces para seleccionar un ecualizador de sonido.
EQ AUDIO	1 Manténgalo pulsado para activar la configuración del ecualizador de sonido personalizado.2 Púlselo varias veces para seleccionar una opción: [BASS] (graves), [TREBLE] (agudos), [BAL] (balance), [FADER] (atenuador) o [MIDDLE] (tonos medios).3 Gire opera configurar el ajuste.

11 Configuración de los ajustes del sistema

1 Pulse para acceder a los ajustes del sistema.
2 Pulse ▲▼ varias v eces, hasta que se desplace por la pantalla uno de los siguientes ajustes.
• [BEEP], [DIMM] ○ [DANCE]
3 Gire o* a cambiar el ajuste.

[BEEP] [BEEP ON] Activa el
	sonido de los botones.
[BEEP OFF] Desactiva el
	sonido de los botones.
[DIMM] [DIMMER HIGH] Aumenta
	el nivel de brillo de la pantalla.
[DIMMER LOW]	Reduce el nivel de brillo de la pantalla.
[DANCE] [DANCE ON]	Activa el espectro de la pantalla LCD.
[DANCE OFF]	Desactiva el espectro de la pantalla LCD.

12 Información adicional

Restablecimiento del sistema

Si el sistema funciona irregularmente, restablezca la configuración predeterminada de fábrica del sistema

1 Quite el panel frontal.
2 Pulse el botón RESET con la punta de un bolígrafo o un palillo de dientes.

→ Todos los ajustes se restaden a los valores predeterminados de fábrica.

Sustitución del fusible

Si no hay energía, compruebe el fusible y sustitúyalo si está dañado.

1 Compruebe las conexiones eléctricas.
2 Elimine el fusible dañado del panel posterior.
3 Inserte un nuevo fusible con las mismas especificaciones (15 A).

Si el fusible se rompe inmediatamente después de sustituirlo, puede que haya un error de funcionamiento interno. En tal caso, consulte a su distribuidor local.

13 Información del producto

Nota

La información del producto puede cambiar sin previo aviso.

Información del producto

Información general

Fuente de alimentación CC de 12 V (11 V - 16 V), tierra negativo
Fusible	15 A
Impedancia del altavoz adecuada	4 - 8 Ω
Potencia de salida máxima 4 x 50 W
Potencia de salida continua	22 W x 4 RMS (4 Ωdistorsión armónica total del 10%.)
Voltaje de salida de preamplificador	2,5 V
Nivel de entrada auxiliar	≥ 500 mV
Dimensiones (ancho x alto x profundo)	188 x 58 x 110 mm
Peso:unidad principal	0,63 kg

Radio

Rango de frecuencia - FM	87,5 - 108 MHz (100 kHz por paso en búsqueda automática y 50 kHz por paso en búsqueda manual)
Sensibilidad utilizable - AM (MW) (señal- ruido = 20 dB)	8 μV

Rango de frecuencia - AM (MW)	522–1620 kHz (9 kHz)
	530–1710 kHz (10 kHz)
Sensibilidad utilizable - AM (MW) (señal- ruido = 20 dB)	30 μV

Bluetooth

Corriente de salida	Clase 2
Banda defrecuencia	Banda ISM de 2.4000 GHz - 2.4835 GHz
Alcance 3 metros (espacio libre)
Estándar Especificación Bluetooth 2.0

Tip

- Memoria de seguridad en caso de desconexión de la alimentación (solo CE235BT/05)

14 Solución de problemas

Advertencia

No quite nunca la carcasa de este producto.

Para que la garantía mantenga su validez, no trate nunca de reparar el producto usted mismo.

Si tiene problemas al usar el dispositivo, compruebe los siguientes puntos antes de llamar al servicio técnico. Si no consigue resolver el problema, vaya a la página Web de Philips (www.philips.com/support). Cuando se ponga en contacto con el Servicio de Atención al Cliente, asegúrese de que el producto está cerca y de que tiene disponibles el número de modelo y de serie.

Información general

No hay alimentación o sonido

• Se ha cortado la fuente de alimentación de la batería del coche o esta se ha agotado. Enchufe el sistema a la batería del coche.
• El motor del vehículo no está en marcha. Encienda el motor del vehículo.
• El cable no está conectado cor rectamente. Compruebe las conexiones.
• El fusible se ha quemado . Sustituya el fusible.
• El volumen es demasiado bajo . Ajustar el volumen.
• Si las soluciones anteriores no le sir ven de ayuda, pulse el botón RESET.
• Asegúrese de que el for mato de la pista actual es compatible.

Ruido durante la emisión

• Las señales son muy débiles. Seleccione otras emisoras con señales más fuertes.
• Compruebe la conexión de la antena del vehículo.

- Cambie el ajuste de emisión de estéreo a monofónico.

Las emisoras presintonizadas se borran.

- El cable de la batería no está conectado correctamente. Conecte el cable de la batería al terminal que siempre tiene alimentación.

La pantalla muestra el mensaje ERR-12.

- Error de datos. Compruebe el dispositivo de almacenamiento USB o tarjeta micro SD.

Acerca del dispositivo Bluetooth

La reproducción de música no está disponible en el sistema incluso después de haber realizado la conexión Bluetooth de forma correcta.

- El dispositivo no se puede utilizar par a reproducir música en el sistema.

La calidad de audio es deficiente después de haber realizado una conexión con un dispositivo Bluetooth.

- La recepción Bluetooth es débil. Acerque el dispositivo al sistema o retire cualquier obstáculo que haya entre ellos.

No se puede conectar con el sistema.

• El dispositivo no admite los perfiles necesarios para el sistema.
• La función Bluetooth del dispositivo no está activada. Consulte al manual de usuario del dispositivo para averiguar cómo se activa la función.
• El sistema no está en modo de emparejamiento.
• El sistema ya está conectado con otro dispositivo con Bluetooth. Desconecte dicho dispositivo o cualquier otro dispositivo conectado y, después, vuelva a intentarlo.

El teléfono móvil emparejado se conecta y desconecta constantemente.

• La recepción Bluetooth es débil. Acerque el teléfono móvil al sistema o retire cualquier obstáculo que haya entre ellos.
• Algunos teléfonos móviles pueden conectarse y desconectarse constantemente cuando se realizan o terminan llamadas. Eso no indica un mal funcionamiento del sistema.
• En el caso de algunos teléfonos móviles, la conexión Bluetooth puede desactivarse automáticamente como función de bajo consumo. Eso no indica un mal funcionamiento del sistema.

15 Aviso

Cualquier cambio o modificación que se realice en este dispositivo que no esté aprobada expresamente por Philips puede anular la autoridad del usuario para utilizar el equipo.

Conservación del medioambiente

Cómo deshacerse del producto antiguo

El producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden reciclarse y reutilizarse.

Este símbolo en un producto significa que el producto cumple con la directiva europea 2012/19/EU. Infórmese sobre el sistema local de reciclaje de productos eléctricos y electrónicos. Siga la normativa local y nunca deseche el producto con la basura normal del hogar. El correcto desecho de los productos ayuda a evitar consecuencias negativas para el medio ambiente y la salud humana.

Información medioambiental

Se ha suprimido el embalaje innecesario. Hemos intentado que el embalaje sea fácil de separar en tres materiales: cartón (caja), espuma de poliestireno (corcho) y polietileno (bolsas, lámina de espuma protectora). El sistema se compone de materiales que se pueden reciclar y volver a utilizar si lo desmonta una empresa especializada. Siga la normativa local acerca del desecho de materiales de embalaje, pilas agotadas y equipos antiguos.

Aviso sobre marcas comerciales

La marca nominativa Bluetooth® y los logotipos son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. Philips utiliza siempre estas marcas con licencia. Las demás marcas y nombres comerciales son propiedad de sus respectivos propietarios.

Copyright

Las especificaciones están sujetas a cambios sin previo aviso. Philips se reserva el derecho a modificar los productos en cualquier momento sin tener la obligación de ajustar los suministros anteriores con arreglo a ello.

Declaration

Aviso de marca comercial 176

1 Assegure-se de que a abertura no painel de instrumentos do automóvel corresponde a estas medidas:

Seleccionar um tipo de programa

Remarcar o último número marcado

Aviso de marca comercial

Por la presente, Philips declara que este producto cumple los requisitos fundamentales y otras disposiciones pertinentes de la directiva 2014/53/UE. Encontrará la declaración de conformidad en www.philips.com/support.

FI

Productos de Electrónica de Consumo.

Garantía válida solo para los mercados de España, Portugal y Andorra.

Requisitos para la validez de la garantía.

1 La presente garapáraó productos oficiales importados por DIST. ESCUDERO FIJO SL, y para beneficiarse de la misma deberá: 1.1 En el periodo de preventa(tienda)deberá reflejar modelo del aparato y número de serie del producto. 1.2 En el periodo de garantía comercial(usuario) será imprescindible adjuntar el original del ticket, factura de compra o albarán de entrega que identifique el aparato así como su fecha de compra.

Cobertura de la garantía.

• La garantía se aplica exclusivamente a los de Car Audio y Car Navegación.
• La aplicación de la garantía comienza a partir de la fecha de adquisición reflejada en el justificante de venta.
• El periodo de garantía es de2 años para piezas y mano de obra para España, Portugal y Andorra quedando excluido cualquier tipo de desplazamiento.
• Distribuciones Escudero Fijo SL garantiza cualquier pieza o producto reparado en un periodo de (90) días a partir de la fecha de entrega o hasta el final de la garantía, aplicándose aquella cuya duración sea mas larga. Todos los componentes físicos sustituidos en garantía pasaran a ser propiedad de Distribuciones Escudero Fijo SL.

Exclusions de la garantía.

• Las puestas en marcha y demostraciones de funcionamiento al usuario.
• Daños causados por elementos externos o tragedias naturales.
• Daños causados por accidente, uso inadecuado, abuso o mal transportado.
• Averías producidas por rotura física, tales como plásticos, esmaltes o similares.
• Mal uso, por no atender las instrucciones de manejo y funcionamiento.
• Robo.
• Daños causados por manipulación del producto por personal no autorizado por Distribuciones Escudero Fijo SL.
• Por el uso de accesorios o componentes electrónicos no adecuados.
• Aparatos que no lleven la etiqueta de identificación (modelo y serie) en el chasis.
• Los sistemas operativos o programas no originales diferentes a los originales.
• Cualquier coste derivado de la instalación o desinstalación del producto.
• Cualquier producto no comprado a través de Dist. Escudero Fijo SL como importador para los territorios de España, Portugal, Andorra y en distribuidores no autorizados.

Información de interés.

• El titular de la Garantía Comercial disfrutará de los derechos y coberturas que se contiene en este documento, para España, Portugal y Andorra.
• Durante el tiempo que dure la reparación, no se abonarán daños y perjuicios por el tiempo que el aparato esté fuera de servicio.
• Distribuciones Escudero Fijo SL no se hace cargo de los daños que un aparato pueda causar a elementos externos.
• La garantía de Dist. Escudero Fijo SL, sustituye al impreso de origen para España, Portugal y Andorra.
• Para cualquier información sobre el producto dinjase en España: http://www.escuderofijo.com
  Dist.Escudero Fijo SL
  Ctra Aldaia-Xirivella,45
  46960 Aldaia, VALENCIA
  TL 963461388

Guarantee & Service

PHILIPS

ENGLISH

Guarantee
