Tipo de Produto	Estéreo Automotivo / Sistema de Áudio para Carro
Marca	Philips
Modelo	CarStudio CE235BT
Dimensões (L x A x P)	188 x 58 x 110 mm
Peso (Unidade Principal)	0.63 kg
Alimentação Elétrica	12 V CC (11-16 V), aterramento negativo
Classificação do Fusível	15 A
Impedância do Alto-falante	4 - 8 Ω
Potência Máxima de Saída	50 W x 4
Potência Contínua de Saída	22 W x 4 RMS (4 Ω, 10% T.H.D.)
Tensão de Saída Pré-Amp	2.5 V
Nível de Entrada Auxiliar	≥ 500 mV
Faixa de Frequência de Rádio (FM)	87.5 - 108.0 MHz
Faixa de Frequência de Rádio (AM/OM)	522 - 1620 kHz (passo de 9 kHz) / 530 - 1710 kHz (passo de 10 kHz)
Versão Bluetooth	Bluetooth 2.0, Classe 2
Alcance Bluetooth	Aprox. 3 metros (espaço livre)
Compatibilidade USB	USB 2.0/1.1, classe MSC, FAT16/32, até 32 GB
Compatibilidade com Cartão Micro SD	Até 32 GB
Formatos de Áudio Suportados	MP3 (32 kHz, 44.1 kHz, 48 kHz; 8-320 kbps, VBR), tag ID3 V2.0+
Funções de Melhoria de Som	DBB (Dynamic Bass Boost), DSC (Digital Sound Control), MAX Sound, predefinições de EQ, EQ personalizável
Suporte RDS	Sim (Sistema de Dados de Rádio)
Saída de Carregamento USB	5 V, 1 A
Painel Frontal	Removível
Memória de Backup	Sim (apenas CE235BT/05)

Perguntas frequentes - CarStudio CE235BT PHILIPS

Como faço para parear meu telefone via Bluetooth?

Ative o Bluetooth no seu telefone e defina-o como visível. No sistema, pressione AS/SOURCE repetidamente para selecionar [BT AUDIO] se necessário. No seu telefone, procure dispositivos e selecione 'CE235BT'. Se solicitado, insira o PIN 0000. Uma vez conectado, [CONNECTED] aparece na tela.

Posso reproduzir música de uma unidade USB?

Sim, conecte um dispositivo de armazenamento USB (FAT16/32, até 32 GB) ao soquete USB no painel frontal. Pressione AS/SOURCE até que [USB PLAY] apareça. A reprodução começa automaticamente ou pressione o botão play.

Como ajusto o relógio?

Pressione e segure o botão menu (2) para entrar no menu do sistema. Pressione ▲/▼ até que [CLK] apareça com dígitos piscando. Gire Ⓞ no sentido anti-horário para ajustar as horas, no sentido horário para ajustar os minutos. Pressione Ⓞ para confirmar.

Como armazeno uma estação de rádio manualmente?

Sintonize a estação desejada usando ◄◄◄/►►► ou busca automática. Pressione e segure um dos botões de presets (1, 2, 3, 4, 5 ou 6) até que a estação seja armazenada. Para recuperar, pressione o botão de preset brevemente.

O que devo fazer se não houver som?

Verifique se o motor do carro está ligado, o volume não está mudo e as conexões dos alto-falantes estão seguras. Verifique se o fusível (15A) não está queimado. Se os problemas persistirem, pressione o botão RESET no painel frontal com um objeto pontiagudo.

Como redefino o sistema para as configurações de fábrica?

Remova o painel frontal. Use uma caneta esferográfica ou palito para pressionar o botão RESET. Todas as configurações serão restauradas para o padrão.

Posso carregar meu smartphone através da porta USB?

Sim, a porta USB fornece saída de 5V/1A para carregar dispositivos compatíveis. Conecte seu telefone via cabo USB; o carregamento começa automaticamente quando o dispositivo é reconhecido.

Como altero a região do rádio?

Pressione e segure o botão menu. Pressione ▲/▼ até que as opções [AREA] apareçam (por exemplo, AREA EUROPE, AREA USA). Gire Ⓞ para selecionar sua região e pressione Ⓞ para confirmar.

Quais tipos de unidades USB são suportados?

Este sistema suporta dispositivos USB 2.0 e 1.1 usando Mass Storage Class (MSC). A capacidade máxima é 32 GB. O sistema de arquivos deve ser FAT16 ou FAT32. NTFS não é suportado.

Por que minha conexão Bluetooth continua caindo?

O alcance do Bluetooth é de cerca de 3 metros. Aproxime seu telefone do sistema e remova obstáculos. Alguns telefones podem desconectar como recurso de economia de energia; isso é normal. Se o problema persistir, tente parear o dispositivo novamente.

MANUAL DE UTILIZADOR CarStudio CE235BT PHILIPS

• [AREA ASIA] (Pacífico asiático)

• [AREA M--EAST] (Oriente Próximo)

2 O seu sistem a de áudio para automóvel 155

Introdução 155

Conteúdo da embalagem 155

Visão geral do sistema 156

3 Instalar o sis tema de áudio para automóvel 159

Ligar os fios 159

Montar no painel de instrumentos 160

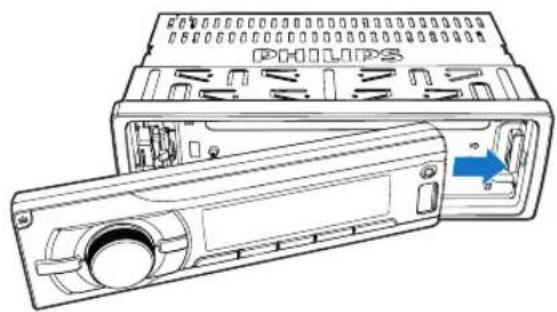

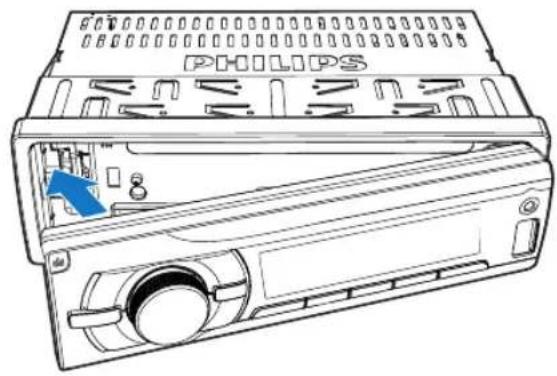

Encaixar o painel frontal 162

4 Introdução 163

Primeira utilização 163

Definir o formato da hora 163

Acertar o relógio 163

Seleccionar uma fonte 163

Seleccionar uma zona de audição 164

Desactivar o som das teclas 164

5 Ouvir rádio 164

Mudar para modo de rádio 164

Seleccionar uma região do sintonizador 164

Seleccionar a sensibilidade do sintonizador 164

Procurar uma estação de rádio 165

Memorizar estações de rádio 165

Reproduzir com RDS 165

6 Repr oduzir a partir de um dispositivo de armazenamento 167

Controlar a reprodução 168

Mudar faixas 168

7 Utilizar dispositiv os Bluetooth 169

Estabelecer ligação a um dispositivo 169

Reproduzir áudio a partir de um dispositivo Bluetooth 170

Fazer uma chamada 170

8 Ouvir conteúdo de um leito r externo 171

9 Car regar o seu dispositivo USB 171

10 Ajustar som 172

11 Ajustar as definições do sistema 172

12 Informações adicionais 173

Repor o sistema 173

Substituir o fusível 173

13 Informações do produto 174

Informações sobre o produto 174

14 Resolução de problemas 175

Geral 175

Sobre o dispositivo Bluetooth 175

15 Aviso 176

Cuidados a ter com o ambiente 176

Direitos de autor 176

1 Segurança

Leia e compreenda todas as instruções antes de utilizar este dispositivo. No caso de danos decorrentes do não cumprimento destas instruções, a garantia não se aplica.

• A modificação do produto pode resultar em radiação perigosa para a CEM ou noutro funcionamento inseguro.
• O dispositiv o foi concebido para funcionar apenas com terra negativo de 12 V CC.
• Para assegurar uma condução segura, ajuste o volume para um nível seguro e confortável.
• Fusível eis inadequados podem causar danos ou incêndios. Quando precisar de mudar o fusível, consulte um profissional.
• Utiliz e apenas o hardware de montagem fornecido para uma instalação segura e firme.
• P ara evitar curto-circuitos, não exponha o dispositivo à chuva ou água.
• O dispositiv o não deve ser exposto a gotas ou salpicos.
• Não coloque quaisquer f ontes de perigo em cima do dispositivo (por ex., objectos com líquidos ou velas acesas).
• Nunca insir a objectos nos orifícios de ventilação ou noutras aberturas do dispositivo.
• Limpe o dispositiv o com um pano húmido macio. Nunca utilize substâncias, tais como álcool, químicos ou detergentes domésticos no dispositivo.

2 O seu sistem a de áudio para automóvel

Parabéns pela compra do seu produto e bem-vindo à Philips! Para usufruir de todas as vantagens da assistência oferecida pela Philips, registe o seu produto em www.philips.com/welcome.

Introdução

Com este sistema, pode:

• desfr utar de áudio de dispositivos de armazenamento USB, cartão micro SD e outros leitores externos e dispositivo Bluetooth.
• ouvir estações de rádio

Pode enriquecer o áudio com estes efeitos de som:

• Dynamic Bass Boost (DBB)
• Digital Sound Control (DSC)

Suportes multimédia legíveis:

- Dispositiv o USB de armazenamento

• Compatibilidade: USB 2.0, USB 1.1
• Compatibilidade de classe: Classe de armazenamento em massa MSC (Mass Storage Class)
• Capacidade máxima: 32 GB

- Car tão micro SD

- Capacidade máxima: 32 GB

- Ficheiros .mp3

• Sistema de ficheiros: FAT16, FAT32
• Número máximo de pastas: 99
• Número máximo de faixas/ficheiros: 999
• Nív el máximo de directórios: 8
• Frequências de amostragem: 32 kHz, 44,1 kHz, 48 kHz

• Taxas de bits: 8-320 kbps e taxas de bits variáveis

• Identificação ID3 V2.0 ou posterior

• Ficheir os não suportados: Ficheiros AAC, WAV e PCM

Conteúdo da embalagem

Verifique e identifique o conteúdo da embalagem:

① Unidade principal (com um suporte)
② painel frontal
③ Moldura
④ 2 Ferramentas de desmontagem
⑤ Manual do utilizador

Visão geral do sistema

- Para faixas .mp3, premir para seleccionar a pasta anterior.

- No modo de rádio, premir para seleccionar uma banda do sintonizador.

- Manter premido par a activar a seleção de zonas de audição.

4

Ecrã LCD

5

AUDIO IN

- Ligar à saída de áudio (nor malmente a tomada dos auscultadores) de um dispositivo externo.

6

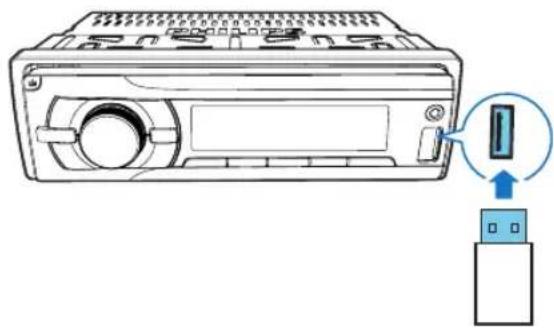

- Ligar a um dispositiv o de armazenamento USB.

⑦

MAX SOUND

- Premir par a activar ou desactivar o efeito Som MAX.

⑧ DBB

- Premir par a activar ou desactivar o efeito de som DBB (Dynamic Bass Boost).

⑨ ▶116

• Premir par a iniciar, colocar em pausa ou retomar a reprodução de faixas.
• No modo de rádio, premir para seleccionar a estação de rádio programada no número 6.
• No modo de rádio, manter premido para memorizar a estação de rádio actual no canal número 6.

⑩ 5

• No modo de rádio, premir para seleccionar a estação de rádio programada no número 5.
• No modo de rádio, manter premido para memorizar a estação de rádio actual no canal número 5.

⑪ SHUF 4

• No modo de rádio, premir para seleccionar a estação de rádio programada no número 4.
• No modo de rádio, manter premido para memorizar a estação de rádio actual no canal número 4.
• Para faixas .mp3, premir repetidamente para seleccionar um modo de reprodução: reproduzir todas as faixas aleatoriamente ([SHU ALL]), reproduzir as faixas na pasta actual aleatoriamente ([SHU FLD]) ou reproduzir todas as faixas no dispositivo de armazenamento em sequência ([SHU OFF]).

⑫ 3 REP

• No modo de rádio, premir para seleccionar a estação de rádio programada no número 3.
• No modo de rádio, manter premido para memorizar a estação de rádio actual no canal número 3.
• Para faixas e .mp3, premir repetidamente para seleccionar um

modo de repetição: repetir a faixa actual ([REP ONE]), repetir todas as faixas na pasta actual ([RPT FLD]) ou repetir todas as faixas no dispositivo de armazenamento ([RPT ALL]).

⑬ 2

• No modo de rádio, premir para seleccionar a estação de rádio programada no número 2.
• No modo de rádio, manter premido para memorizar a estação de rádio actual no canal número 2.
• Para faixas .mp3, premir para aceder à lista de pastas.

⑭ 1♪

• No modo de rádio, premir para seleccionar a estação de rádio programada no número 1.
• No modo de rádio, manter premido para memorizar a estação de rádio actual no canal número 1.
• Para faixas .mp3, premir para aceder à lista de faixas.

⑮ DSP

• Premir repetidamente par a apresentar as informações disponíveis sobre a faixa actual.
• Premir repetidamente par a apresentar as informações RDS disponíveis.
• Manter premido par a apresentar as horas.

⑯ AS/SOURCE

• Premir repetidamente par a seleccionar uma fonte.
• No modo de rádio, manter premido para activar a procura automática de estações de rádio.

17

• Para faixas .mp3, premir para seleccionar a pasta seguinte.
• No modo de rádio, premir para seleccionar uma banda do sintonizador.

18

• Premir par a ligar o sistema.
• Manter premido par a desligar o sistema.
• Premir par a cortar o som dos altifalantes ou para cancelar o corte de som.
• Premir par a confirmar uma opção.
• Rodar par a alternar entre as opções de menu.
• Rodar par a ajustar o nível de volume.

19 EQ AUDIO

• Premir repetidamente par a seleccionar uma predefinição do equalizador de som.
• Manter premido par a activar a configuração de graves, agudos, som equilibrado e redutor de volume gradual.

20

• Sintonizar uma estação de rádio.
- Premir par a saltar para a faixa anterior/seguinte.
- Manter premido par a retroceder dentro de uma faixa ou procurar rapidamente para a frente.

21

• Premir par a terminar uma chamada em curso.
• Manter premido par a rejeitar uma chamada recebida.

22

• Premir par a atender uma chamada recebida.
• Quando não estiv er uma chamada em curso, prima para remarcar o último número marcado e, em seguida, prima para iniciar a chamada.
• Dur ante uma chamada, manter premido para transferir a voz entre o telemóvel e as colunas do automóvel.

23

- Inser ir um cartão micro SD.

⑳ RESET

- Premir par a repor as predefinições de fábrica do sistema.

3 Instalar o sistema de áudio para automóvel

Atenção

- Utilize os controlos apenas como indicado neste manual do utilizador.

Siga sempre as instruções dadas neste capítulo pela devida sequência.

Estas instruções destinam-se a uma instalação normal. No entanto, se o seu automóvel tiver requisitos diferentes, efectue os ajustes correspondentes. Se tiver alguma questão relativa aos kits de instalação, consulte o seu representante local.

Nota

• Este sistemaf concebido para funcionar apenas com terra negativo de 12 V CC.
• Instale sempre este sistema no painel de instrumentos do automóvel. Outras localizações podem ser perigosas, visto que a parte posterior do sistema aquece durante a utilização.
• Para evitar curto-circuitos: antes de efectuar a ligação, assegure-se de que a ignição está desligada.
• Assegure-se de que liga os cabos de fornecimento de energia amarelo e vermelho, depois de todos os outros cabos estarem ligados.
• Assegure-se de que todos os cabos soltos estão isolados com fita para isolamento eléctrico.
• Assegure-se de que os cabos não ficam presos sob peças metálicas aparafusadas que se irão mover (por ex. calhas de bancos).
• Assegure-se de que todos os cabos de terra são direcionados para ponto comum de ligação à terra.
• Utilize apenas o hardware de montagem fornecido para uma instalação segura e firme.
• Fusíveis inadequados podem causar danos ou incêndios. Quando precisar de mudar o fusível, consulte um profissional.
• Quando ligar outros dispositivos a este sistema, assegure-se de que a potência nominal do circuito de automóvel é superior ao valor total dos fusíveis de todos os dispositivos ligados.
• Nunca ligue fios do altifalante à estrutura em metal nem aos chassis do automóvel.
• Nunca ligue fios do altifalante com riscas entre si.

Ligar os fios

Nota

• Assegure-se de que todos os cabos soltos estão isolados com fita para isolamento eléctrico.
• Consulte um profissional para ligar os fios como indicado abaixo.

1 Verifique cuidadosamente a cablagem do automóvel e ligue os fios aos conectores macho ISO.

Conectores macho ISO	Ligar a
a Riscas v erdes, riscas verdes com rebordo preto	Altifalante esquerdo traseiro
b Riscas brancas, riscas brancas com rebordo preto	Altifalante esquerdo frontal
c Riscas cinzentas, riscas cinzentas com rebordo preto	Altifalante direito frontal
d Riscas roxas, riscas roxas com rebordo preto	Altifalante direito traseiro
e Riscas vermelhas Chave de ignição +12 V CC nas posições ON/ACC
f Riscas azuis Cabo de controlo
	do relé do motor/da antena eléctrica
g Riscas azuis com rebordo branco	Cabo de controlo do relé do amplificador
h Riscas pretas Terra
i Riscas amarelas Para a bateria do
	automóvel de +12 V que tem sempre energia

2 Ligue a antena e o amplificador como ilustrado, se aplicável.

Tomadas em painel posterior	Tomadas ou conectores externos
1 Para conectores macho ISO	Como indicado acima
2 REAR L Altifalante esquerdo traseiro
3 REAR R Altifalante direito traseiro
4 ANTENNA Antena

5 Riscas púr pura Módulo dotelecomando OE
6 Riscas pretas	Terra
7 icrofone(Soquete preto)	Microfone externo

Dica

- A disposição dos pinos para os conectores ISO depende do seu veículo. Para evitar danos na unidade, efectue a ligação de forma adequada.

Montar no painel de instrumentos

- Se o automóvel não tiver uma unidade ou um computador de navegação de bordo, desligue o terminal negativo da bateria do automóvel. - Se a bateria do automóvel não for desligada para evitar curto-circuitos, assegure-se de que os fios sem isolamento não entram em contacto.

2 Retire o suporte de montagem com as ferramentas de desmontagem fornecidas.

3 Instale o supor te no painel de instrumentos e dobre as patilhas para fora para fixar o suporte.

4 Introduza a unidade no painel de instrumentos até ouvir um estalido.

5 Encaixe a moldura.

6 Volte a ligar o terminal negativo da bateria do automóvel.

Encaixar o painel frontal

1 Insira o entalhe do painel frontal na estrutura da unidade principal.

2 Pressione a extremidade esquerda do painel frontal até esta encaixar firmemente com um estalido.

• Antes de insérum cartão micro SD ou repor o sistema, retire o painel frontal.
• Antes de retir o painel frontal, assegure-se de que o sistema está desligado.

1 Prima ▲ para soltar o painel frontal.
2 Puxe o painel frontal para fora para o retirar.

4 Introdução

Primeira utilização

1 Prima para ligar o sistema. → [PHILIPS] é apresentado em seguida, [SELECT OPERATING REGION] (seleccionar uma região de rádio) é apresentado no visor.

2 Quando uma das seguintes opções é apresentada, rode para seleccionar uma região de rádio que corresponda à sua localização.

• [AREA EUR OPE] (Europa Ocidental)
• [AREA ASIA] (Ásia P acífico)
• [AREA MID--EAST] (Médio Oriente)
• [AREA A UST] (Austrália)
• [AREA R USSIA] (Rússia)
• [AREA USA] (Estados Unidos)
• [AREA LA TIN] (América Latina)
• [AREA JAP AN] (Japão)

3 Prima ① para confirmar. → O sistema da automaticamente para o modo de rádio.

- P ara desligar o sistema, mantenha Ⓐ ^★ premido até a retroiluminação do ecrã se apagar.

Definir o formato da hora

1 Mantenha premido par a aceder ao menu do sistema.

2 Prima ▲ / ▼repet idamente. até [CLK 24H] ou [CLK 12H] ser apresentado.

3 Rode opar a seleccionar [CLK 24H] ou [CLK 12H].

• [CLK 24H]: formato de 24 horas
• [CLK 12H]: formato de 12 horas

Acertar o relógio

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼ repet idamente. até [CLK] ser apresentado com os dígitos da hora intermitentes.
3 Rode apar a a esquerda para acertar a hora.
4 Rode o par a a direita para acertar os minutos.

Apresentar o relógio

Mantenha ◎DISP premido até [CLK] e as horas serem apresentados.

- Para sair da apresentação do relógio, prima um botão à escolha ou rode Ⓓ️.

Seleccionar uma fonte

Prima AS/SOURCE repetidamente para seleccionar uma fonte.

• [RADIO]: ouvir estações de rádio FM/AM.
• [A UDIO IN]: ouvir a entrada de áudio através da tomada AUDIO IN.
- [USB PLA Y]: quando um dispositivo de armazenamento USB é ligado e reconhecido, pode seleccionar esta fonte para reproduzir ficheiros de áudio armazenados neste.
- [SD PLA Y]: quando um cartão micro SD é inserido e reconhecido, pode seleccionar esta fonte para reproduzir ficheiros de áudio armazenados neste.
• [BTA UDIO]: ouvir áudio transmitido a partir de um dispositivo Bluetooth ligado.

Seleccionar uma zona de audição

1 Mantenha ♠premido até ser apresentada uma das seguintes opções.
• [ALL]: para todos os passageiros
• [FR ONT-L]: apenas para o banco dianteiro esquerdo
• [FR ONT-R]: apenas para o banco dianteiro direito
• [FR ONT]: apenas para os passageiros dianteiros
2 Prima ▲ / ▼repet idamente. para seleccionar uma zona de audição.

Desactivar o som das teclas

O sinal sonoro do som das teclas está activado por predefinição.

1 Mantenha 3 premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼repet idamente, até [BEEP ON] ou [BEEP OFF] ser apresentado.
• [BEEP ON]: activar o sinal sonoro do som das teclas.
• [BEEP OFF]: desactivar o sinal sonoro do som das teclas.

3 Rode opar a alterar a definição.

5 Ouvir rádio

Mudar para modo de rádio

1 Prima AS/SOURCE repetidamente para mudar a fonte para [RADIO].
2 Prima ▲ / ▼ repet idamente. para seleccionar uma banda.

Seleccionar uma região do sintonizador

Pode seleccionar uma região de rádio que corresponda à sua localização.

1 Mantenha premido par a aceder ao menu do sistema.

2 Prima ♠ repetidamente. até ser apresentada uma das seguintes opções.

• [AREA EUR OPE] (Europa Ocidental)
• [AREA ASIA] (Ásia P acífico)
• [AREA M--EAST] (Médio Or iente)
• [AREA A UST] (Austrália)
• [AREA R USSIA] (Rússia)
• [AREA USA] (Estados Unidos)
• [AREA LA TIN] (América Latina)

3 Rode opera seleccionar uma região.

Seleccionar a sensibilidade do sintonizador

Para procurar apenas estações de rádio com sinais fortes ou mais estações de rádio, pode alterar a sensibilidade do sintonizador.

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼repet idamente. até [LOCAL ON] ou [LOCAL OFF] ser apresentado.

3 Rode opar a seleccionar uma definição.
• [LOC AL ON]: Procurar apenas estações de rádio com sinais fortes.
- [LOC AL OFF]: Procurar estações de rádio com sinais fortes e fracos.

Procurar uma estação de rádio

Procurar uma estação de rádio automaticamente

Prima ◀◀ ou ▶par a procurar a estação de rádio anterior ou seguinte com sinais fortes.

Procurar uma estação de rádio manualmente

1 Mantenha I do promido até [M] ficar intermitente.
2 Pr ima ◀◀ ou ▶▶petidamente até a frequência pretendida ser apresentada.

Memorizar estações de rádio

Nota

- Pode memorizar um máximo de seis estações em cada banda.

Memorizar estações de rádio automaticamente

1 Prima ▲ / ▼repet idamente, para seleccionar uma banda.
2 Mantenha AS/SOURCE premido até [STORE---] ser apresentado. → Depois de a proauestar concluída, a primeira estação de rádio memorizada é transmitida automaticamente.

- Para seleccionar uma estação de rádio memorizada, prima 1 📞 2 3 REP SHUF 4,5ou ▶6

Memorizar estações de rádio manualmente

1 Prima ▲ / ▼repet idamente, para seleccionar uma banda do sintonizador.
2 Sintonize a estação de rádio que pretende memorizar.
3 Mantenha 1,2 3 REP, SHUF 4 5 6 premido para memorizar a estação de rádio no canal seleccionado.

- Para seleccionar uma estação de rádio memorizada, prima 1 ♪, 2 3 REP SHUF 4, 5 ou ▶6

Reproduzir com RDS

A função RDS (Radio Data System - sistema de dados em radiodifusão) funciona apenas em áreas com estações FM a transmitir sinais RDS. Se sintonizar uma estação RDS, o nome da estação é apresentado.

Activar a função RDS

Nota

• A função RDS está activada por predefinição.
• Só é possível aceder às definições relacionadas com o RDS, quando a função RDS está activada.

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼repet idamente. até [RDS ON] ou [RDS OFF] ser apresentado.
3 Rode opar a seleccionar [RDS ON]. → A função RDS está activada.
- Para desactivar a função RDS, rode Ⓞ para seleccionar [RDS OFF].

Antes de sintonizar estações RDS, pode seleccionar um tipo de programa para procurar apenas programas da categoria seleccionada.

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼ repet idamente. até [PTY] ser apresentado.
3 Prima Ⓧ para aceder à lista de tipos de programa.
4 Rode para selecionar um tipo de programa e, em seguida, prima para confirmar.

Item Tipo de programa		Descrição
1 NEWS Ser		viços noticiosos
2 AFFAIRS Política e temas actuais
3 INFO Programas de informação especiais
4 SPORT Desporto
5 EDUCATE Educação e formação avançada
6 DRAMA Radionovelas e literatura
7 CULTURE Cultura, religião e sociedade
8 SCIENCE Ciência
9 VARIED	Programas de entretenimento
10	POP M Música Pop
11	ROCK M	Música Rock
12	EASY M	Música leve
13	LIGHT M	Música clássica leve
14	CLASSICS Música clássica
15	OTHER M	Programas musicais especiais
16	WEATHER	Meteorologia
17	FINANCE	Finanças
18	CHILDREN	Programas infantis
19	SOCIAL	Assuntos sociais
20	RELIGION	Religião

21	PHONE IN	Participação dos ouvintes
22	TRAVEL	Viagem
23	LEISURE Lazer
24	JAZZ	Música Jazz
25	COUNTRY	Música Country
26	NATION M	Música nacional
27	OLDIES	Música dos anos 50, 60, 70 e 80
28	FOLK M	Música popular
29	DOCUMENT	Documentários
30	TEST	Teste do alarme
31	ALARM	Alarme

Utilização de frequências alternativas

Se o sinal de uma estação RDS for fraco, active a função AF (Frequência alternativa) para procurar outra estação a transmitir o mesmo programa.

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼ repet idamente, até [AF ON] ou [AF OFF] ser apresentado.
3 Rode o par a seleccionar uma definição.
• [AF ON]: Activar a função AF.
• [AF OFF]: Desactivar a função AF.

Definir a região para a sintonização por AF

Pode definir a região para a sintonização por AF.

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼ repet idamente. até [REG ON] ou [REG OFF] ser apresentado.

3 Rode o par a seleccionar uma definição.

- [REG ON]: Só é possível sintonizar automaticamente estações RDS na região actual.

- [REG OFF]: É possível sintonizar automaticamente todas as estações RDS.

Receber anúncios de trânsito

Se pretender receber anúncios de trânsito, active a função TA (Anúncios de trânsito).

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ Repetidamente, até [TA ON] ou [TA OFF] ser apresentado.
3 Rode 0 par a seleccionar uma definição.

- [T A ON]: Quando é transmitido um anúncio de trânsito, o sistema muda automaticamente para o modo do sintonizador e começa a transmitir o anúncio de trânsito. Quando o anúncio de trânsito terminar, o sistema volta ao modo anterior.

- [T A OFF]: o anúncio de trânsito não se sobrepõe à reprodução.

Dica

- Quando um anúncio de trânsito se sobrepõe à reprodução, pode premir para mudar o sistema para o modo anterior.

Sincronizar a hora do sistema

Também pode sincronizar o relógio do sistema com uma estação RDS que transmite sinais horários.

1 Mantenha 2 premido par a aceder ao menu do sistema.
2 Prima ▲ / ▼repet idamente. até [CT ON] ou [CT OFF] ser apresentado.
3 Rode opar a seleccionar uma definição.
- [CT ON]: sincronizar automaticamente o relógio do sistema com a estação RDS.
- [CT OFF]: a sincronização automática do relógio com a estação RDS está desactivada.

Dica

- A exactidão da hora depende da estação RDS que transmite os sinais horários.

6 Repr oduzir a partir de um dispositivo de armazenamento

Este sistema reproduz ficheiros .mp3 copiados para um dispositivo de armazenamento compatível.

Nota

• A MMD Innovations não garante a compatibilidade com todos os dispositivos de armazenamento.
• O sistema de ficheiros NTFS (New Technology File System) não é suportado.

1 Ligue um dispositivo de armazenamento USB ou um cartão micro SD compatível.

- Para um micro cartão SD, primeiro retire o painel frontal, introduza o

cartão na ranhura e, em seguida, volte a encaixar o painel frontal.

2 Prima AS/SOURCE repetidamente para mudar a fonte.

• [USB PLA Y]: Para um dispositivo de armazenamento USB ligado à entrada USB no painel frontal
  • [SD PLA Y]: Para um cartão micro SD inserido na ranhura

3 Se a reprodução não for iniciada, prima ▶116.

Controlar a reprodução

Botão Função

z### / ▼remir repetidamente par a seleccionar uma pasta.
▶II 6	Interromper ou retomar a reprodução.

◄◄◄ / ►◆mir par

a reproduzir a faixa anterior ou seguinte.

/ / anter premido par

a retroceder dentro de uma faixa ou procurar rapidamente para a frente.

4 /DISP Premir repetidamente para apresentar as informações disponíveis sobre a faixa actual.

3 REP

Premir repetidamente para seleccionar um modo de repetição:

• [REP ONE]: repetir a faixa actual,
• [RPT FLD]: repetir todas as faixas na pasta actual ou
- [RPTALL]: repetir todas as faixas no dispositivo de armazenamento.

SHUF 4

Premir repetidamente para seleccionar o modo de reprodução:• [SHU ALL]:reproduzir todas as faixas aleatoriamente,• [SHU FLD]:reproduzir todas as faixas nas pasta actual aleatoriamente ou• [SHU OFF]:reproduzir todas as faixas no dispositivo de armazenamento em sequência.

Mudar faixas

Durante a reprodução, pode mudar rapidamente as faixas ou pastas.

Mudar faixas directamente

1 Prima 1 para aceder à lista de faixas. → O nome de ficheiro da faixa actual é apresentado no ecrã.

2 Rode para percorrer as faixas.
3 Prima Ⓞ para reproduzir a faixa seleccionada.

Mudar pastas para uma faixa

1 Prima 2 para aceder à lista de pastas. → O nome da pasta actual é apresentado no ecrã.
2 Rode opar a percorrer as pastas.
3 Prima ① para seleccionar a pasta. → O sistema começa a reproduzir a primeira faixa da pasta.

7 Utilizar dispositivos Bluetooth

Com este sistema de áudio para automóvel, pode ouvir áudio de um leitor ou efectuar uma chamada utilizando o Bluetooth.

Estabelecer ligação a um dispositivo

Nota

• A MMD Innovations não garante a compatibilidade com todos os dispositivos Bluetooth.
• Antes de emparelhar um dispositivo com este sistema, leia o respectivo manual do utilizador para se informar sobre a compatibilidade do Bluetooth.
• Assegure-se de que a função Bluetooth é activada no seu dispositivo e que o seu dispositivo está definido como visível para todos os outros dispositivos Bluetooth.
• Pode ligar apenas um dispositivo Bluetooth de cada vez a este sistema.
• O alcance de funcionamento entre este sistema e um dispositivo Bluetooth é de aprox. 3metros.
• Qualquer obstáculo entre este sistema e um dispositivo Bluetooth pode reduzir o alcance de funcionamento.
• Mantenha afastados todos os outros dispositivos electrónicos que possam causar interferências.

No seu dispositivo, siga os passos abaixo.

1 Procure dispositivos Bluetooth.
2 Na lista de dispositivos, seleccione CE235BT.
→ Se o emparelhamento bem sucedido, [PAIRED] é apresentado no ecrã LCD deste sistema.
→ Se o emparelhamento bem sucedido, [CONNECTED] é apresentado e o ícone ⚫ surge no ecrã LCD deste sistema.
→ Se a ligação fall[FAILED] é apresentado no ecrã LCD deste sistema.

- Se f or necessária uma palavra-passe, introduza 0000 e, em seguida, confirme a introdução. Para alguns dispositivos, é necessário activar ou permitir a ligação ao CE235BT depois de um emparelhamento concluído com êxito.

Terminar a ligação a um dispositivo

1 Mantenha premido para aceder ao menu do sistema.
2 Prima ▲ / ▼repet idamente, até [DIS--CON] ser apresentado.
3 Prima Ⓞ → [AM] é apresentado com -, --, e --- intermitentes alternadamente até [DISCONNECTED] ser apresentado.

Dica

- Também pode completar a desconexão no seu dispositivo.

Restabelecer a ligação a um dispositivo

Alguns dispositivos Bluetooth suportam o restabelecimento automático da ligação a um dispositivo Bluetooth emparelhado. Se o seu dispositivo não suportar o restabelecimento automático da ligação, volte a ligá-lo manualmente a este sistema.

1 Mantenha premido par a aceder ao menu do sistema.
2 Prima ▲ repetidamente. até [RE--CON] ser apresentado.
3 Prima ①

→ [AM] é apresentado com -, --, e --- intermitentes alternadamente até [CONNECTED] ou [FAILED] ser apresentado.

→ Sørfapresentado [CONNECTED], este sistema está novamente ligado ao último dispositivo utilizado.

Dica

- Também pode completar o restabelecimento da ligação no seu dispositivo.

Reproduzir áudio a partir de um dispositivo Bluetooth

Se o dispositivo Bluetooth ligado suportar o Perfil avançado de distribuição de áudio (A2DP), pode ouvir faixas que estão armazenadas no dispositivo através do sistema. Se o dispositivo também suportar o Perfil de controlo remoto áudio/vídeo (AVRCP), pode controlar a reprodução no sistema.

1 Reproduza uma faixa no dispositivo ligado.
2 Prima SOURCE repetidamente para mudar a fonte para [BT AUDIO]. → A reprodução inicia automaticamente
- P ara interromper/retomar a reprodução, prima ▶6.
- Para avançar para a faixa anterior ou seguinte, prima ◀◀◀ / ▶▶▶

Nota

- Se o dispositivo ligado não suportar o perfil AVRCP, controle a reprodução no dispositivo ligado.

Fazer uma chamada

Nota

- Mantenha a ligação Bluetooth activa entre o sistema e o seu telemóvel.

Telefonar para um número

Ligue para um número no seu telemóvel.

→ [ACLING] é apresentado.

170 PT

1 Quando não estiver uma chamada em curso, prima
→ [REDIAL] é apresentado

2 Prima Ⓞ* para iniciar uma chamada.

Atender uma chamada recebida

Quando o sistema recebe uma chamada, o número de telefone ou [PHONE IN] é apresentado.

Prima para atender a chamada.

Rejeitar uma chamada recebida

Mantenha prémido até [END] ser apresentado.

Terminar uma chamada

Para terminada uma chamada a decorrer, prima

Transferir uma chamada para o telemóvel

Por predefinição, a voz sai pelos altifalantes durante uma chamada.

1 Mantenha cpremido até [TRANSFER] ser apresentado.
→ O som dos altifalantes é todo e a voz sai apenas pelo seu telemóvel.

2 Pegue no seu telemóvel para falar.

8 Ouvir conteúdo de um leitor externo

Pode utilizar o sistema para amplificar a entrada de áudio de um leitor externo, por exemplo, um leitor MP3.

1 Prima AS/SOURCE repetidamente para mudar a fonte para [AUDIO IN].
2 Ligue um cabo de entrada de áudio com um conector de 3,5 mm em ambas as extremidades

• à entrada AUDIO IN no painel frontal e
• à saída de áudio (nor malmente a tomada dos auscultadores) no leitor externo.

3 Reproduzir áudio no leitor externo.

9 Car regar o seu dispositivo USB

Pode carregar o seu dispositivo USB - por exemplo, um smartphone - com este produto.

Nota

- A voltagem de saída através da porta USB é de 5 V com uma corrente de saída de 1 A.

Ligue o seu dispositivo USB a este produto com um cabo USB. Depois de o dispositivo USB ser ligado e reconhecido, este começa a carregar automaticamente.

10 Ajustar som

As operações seguintes são aplicáveis a todos os suportes multimédia compatíveis.

Botão Função
○ ✦	Rodar para aumentar ou diminuir o nível do volume.
○ ✦	Premir para cortar o som dos altifalantes ou para cancelar o corte de som.
MAX SOUND	Premir para activar ou desactivar o efeito Som MAX.
DBB Premir para activar ou desactivar o efeito Dynamic Bass Boost (DBB).
EQ AUDIO	Premir repetidamente para seleccionar um equalizador de som.
EQ AUDIO	1 Manter premido para activar a configuração do equalizador de som personalizado.2 Premir repetidamente para seleccionar uma opção: [BASS] (graves), [TREBLE] (agudos), [BAL] (equilibrado), [FADER] (redutor de volume gradual), ou [MIDDLE] (médios).3 Rodar o par a ajustar a definição.

11 Ajustar as definições do sistema

1 Prima para aceder às definições do sistema.
2 Prima ▲ ou ▼ repetidamente até uma das seguintes definições ser apresentada no ecrã.
• [BEEP], [DIMM], ou [DANCE]
3 Rode opar a alterar a definição.

[BEEP] [BEEP ON] Activar o
	sinal sonoro do som das teclas.
[BEEP OFF] Desactivar o sinal sonoro do som das teclas.
[DIMM] [DIMMER HIGH] Aumentar o nível de brilho do ecrã.
[DIMMER LOW]	Diminuir o nível de brilho do ecrã.
[DANCE] [DANCE ON]	Activar o espectro no visor LCD.
[DANCE OFF]	Desactivar o espectro no visor LCD.

12 Informações adicionais

Repor o sistema

Se o sistema funcionar de modo anormal, reponha as predefinições de fábrica do sistema.

1 Retire o painel frontal.
2 Prima o botão RESET com a ponta de uma esferográfica ou de um palito.

- das as definições são repostas para as predefinições de fábrica.

Substituir o fusível

Se não for fornecida energia, verifique o fusível e substitua-o se este estiver danificado.

1 Verifique a ligação eléctrica.
2 Retire o fusív el danificado do painel posterior.
3 Insir a um novo fusível com as mesmas especificações (15 A).

- Se o fusível se danificar imediatamente depois de ser substituído, poderá existir uma avaria interna. Nesse caso, consulte o seu revendedor local.

13 Informações do produto

Nota

- As informações do produto estão sujeitas a alteração sem aviso prévio.

Informações sobre o produto

Geral

Fonte de alimentação 12 V CC (11 V - 16 V),terra negativo
Fusível	15 A
Impedância adequada do altifalante	4 - 8 Ω
Saída máxima de potência	50 W × 4
Potência de saída contínua	22 W × 4 RMS (4 Ω 10% T.H.D.)
Voltagem de saída do pré-amplificador	2,5 V
Nível da entrada auxiliar	≥ 500 mV
Dimensões (L × A × P)	188 × 58 × 110 mm
Peso - unidade principal	0,63 kg

Rádio

Gama de frequência - FM	87,5 - 108 MHz (intervalos de 100 kHz na procura automática e intervalos de 50 kHz na procura manual)
Sensibilidade útil - FM (sinal-ruído = 20 dB)	8 μV
Gama de frequência - AM(MW)	522 - 1620 KHz (9 kHz)530 - 1710 kHz (10 kHz)

Sensibilidade 30 μV

útil - AM(MW)

(sinal-ruído =

20 dB)

Bluetooth

Potência de saída	Classe 2
Banda de frequência	Banda ISM 2,4 GHz - 2,4835 GHz
Alcance 3 metros (espaço livre)
Padrão Especificação de Bluetooth 2.0

14 Resolução de problemas

Aviso

- Nunca retire o revestimento do produto.

A garantia toma-se inválida, se tentar reparar o produto sozinho.

Se tiver dificuldades ao utilizar este dispositivo, verifique os seguintes pontos antes de solicitar assistência. Se o problema persistir, visite a página Web da Philips (www.philips.com/support).

Quando contacta o Apoio ao Cliente, assegure-se de que o produto está à mão e o número do modelo e o número de série estão disponíveis.

Geral

Sem alimentação ou sem som

• A f onte de alimentação da bateria do automóvel está cortada ou a bateria do automóvel está sem energia. Alimente o sistema com a bateria do automóvel.
• O motor do automóv el não está ligado. Ligue o motor do automóvel.
• O cabo não está ligado cor rectamente. Verifique as ligações.
• O fusív el está queimado. Substitua o fusível.
• O v olume está demasiado baixo. Ajustar o volume.
• Se as soluções acima não forem úteis, prima o botão RESET.
• Assegure-se de que a faixa actual está n um formato compatível.

Ruído durante a transmissão

• Os sinais estão demasiado fr acos. Seleccione outras estações com sinais mais fortes.
• V erifique a ligação da antena do automóvel.
• Mude a definição de tr ansmissão de estéreo para mono.

As estações programadas são apagadas.

- O cabo da bater ia não está ligado correctamente. Ligue o cabo da bateria ao terminal que tem sempre energia.

O ecrã apresenta ERR-12.

- Er ro de dados. Verifique o dispositivo de armazenamento USB ou cartão micro SD.

Sobre o dispositivo Bluetooth

A reprodução de música não está disponível no sistema, mesmo após uma ligação bem sucedida do Bluetooth.

- Não é possível el utilizar o dispositivo com o sistema para reproduzir música.

A qualidade de áudio é má após a ligação a um dispositivo com Bluetooth.

- A recepção Bluetooth é má. Aproxime o dispositivo do sistema ou retire qualquer obstáculo entre o dispositivo e o sistema.

Não é possível ligar ao sistema.

• O dispositiv o não suporta os perfis necessários para o sistema.
• A função Bluetooth do dispositiv o não está activada. Consulte o manual do utilizador do dispositivo para descobrir como pode activar a função.
• O sistema não se encontra no modo de emparelhamento.
• O sistema já se encontr a ligado a outro dispositivo com Bluetooth. Desligue esse dispositivo ou todos os dispositivos ligados e volte a tentar.

O telemóvel emparelhado estabelece e termina a ligação constantemente.

• A recepção Bluetooth é má. Aproxime o telemóvel do sistema ou retire qualquer obstáculo entre o telemóvel e o sistema.
• Alguns telemóv eis podem ligar e desligar constantemente quando efectua ou termina chamadas. Isto não indica nenhuma avaria do sistema.
• Em alguns telemóv eis, a ligação Bluetooth pode ser desactivada automaticamente como medida de poupança de energia. Isto não indica nenhuma avaria do sistema.

15 Aviso

Quaisquer alterações ou modificações feitas a este dispositivo que não sejam expressamente aprovadas pela MMD Innovations poderão anular a autoridade do utilizador para operar o equipamento.

Conformidade

CE

Este produto cumpre os requisitos de interferências de rádio da União Europeia.

Declaração de Conformidade (DoC)

A MMD Innovations declara, através deste documento, que este produto cumpre os requisitos essenciais e outras disposições relevantes da Directiva 1999/5/CE. A Declaração de conformidade pode ser encontrada em: www.p4c.philips.com.

Cuidados a ter com o ambiente

Eliminação do seu antigo produto

O produto foi concebido e fabricado com materiais e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Este símbolo num produto significa que o produto está abrangido pela Directiva Europeia 2012/19/UE. Informe-se acerca do sistema de recolha selectiva local para produtos eléctricos e electrónicos. Siga as regras locais e nunca elimine o produto juntamente com os resíduos domésticos comuns. A eliminação correcta de

produtos usados ajuda a evitar consequências prejudiciais para o meio ambiente e para a saúde pública.

Informações ambientais

Omitiram-se todas as embalagens desnecessárias. Procurámos embalar o produto para que simplificasse a sua separação em três materiais: cartão (embalagem), espuma de poliestireno (protecção) e polietileno (sacos, folha de espuma protectora). O sistema é constituído por materiais que podem ser reciclados e reutilizados se desmontados por uma empresa especializada. Cumpra os regulamentos locais no que respeita à eliminação de embalagens, pilhas gastos e equipamentos obsoletos.

A marca com a palavra Bluetooth® e respectivos logótipos são marcas comerciais registadas da Bluetooth SIG, Inc. e qualquer utilização destes pela MMD é feita sob licença. Outras marcas e nomes comerciais são propriedade dos respectivos proprietários.

Direitos de autor

MMD Hong Kong Holding Limited. Todos os direitos reservados.

Este produto foi fabricado e é vendido sob a responsabilidade da MMD Hong Kong Holding Ltd., e a MMD Hong Kong Holding Ltd. é o garante destes produtos.

A Philips e o emblema da Philips são marcas comerciais registadas da Koninklijke Philips N.V. e são usadas sob licença da Koninklijke Philips N.V.

As especificações estão sujeitas a alteração sem aviso prévio. A MMD Innovations reserva-se o direito de alterar os produtos a qualquer altura sem ser obrigada a modificar as versões mais antigas.

EN

Compliance

A. Philips declar a, através deste documento, que este produto cumpre os requisitos essenciais e outras disposições relevantes da Directiva 2014/53/UE. A Declaração de Conformidade pode ser encontrada em www.philips.com/support.

RO

Conformitate
