Tipo di prodotto	Autoradio con lettore CD
Marca	Philips
Modello	CarStudio CE233
Dimensioni (L x A x P)	178 x 50 x 165 mm (vano di montaggio DIN standard)
Peso	circa 1,2 kg
Alimentazione	12 V corrente continua (impianto elettrico del veicolo)
Potenza di uscita	4 x 25 W max (4 x 15 W RMS)
Ricezione radio	FM (87,5 – 108 MHz), MW (531 – 1602 kHz), LW (153 – 279 kHz)
Riproduzione CD	CD, CD-R, CD-RW, compatibile MP3
Connessioni anteriori	Ingresso AUX (jack 3,5 mm), porta USB
Impedenza altoparlanti	4 – 8 Ohm
Risposta in frequenza	30 – 16.000 Hz (CD)
Impostazioni audio	Regolazione alti/bassi, Loudness, Balance/Fader
Display	Display LCD con retroilluminazione bianca
Memoria delle stazioni	30 FM, 10 MW, 10 LW
Lingua dell'interfaccia	Tedesco, Inglese, Francese, Italiano, Olandese
Pulizia e manutenzione	Pulire la custodia con un panno morbido e asciutto. Non usare detergenti aggressivi.
Avvertenze di sicurezza	Utilizzare solo in veicoli con impianto elettrico a 12 V. Spegnere l'apparecchio prima di pulirlo.
Ricambi e riparabilità	Ricambi tramite partner di servizio autorizzati Philips. L'apparecchio non è progettato per la manutenzione da parte dell'utente.

Domande frequenti - CarStudio CE233 PHILIPS

Come collego il Philips CarStudio CE233 al mio veicolo?

Perché appare il messaggio „NO DISC”?

Posso installare l'apparecchio se la mia auto non ha un connettore ISO?

Come si imposta l'ora?

Perché la porta USB non funziona?

Come memorizzare le stazioni radio?

L'apparecchio si spegne dopo poco tempo. Cosa fare?

Posso installare un lettore CD con Bluetooth?

Come pulire il laser del CD?

Il telecomando non funziona. Cosa posso fare?

MANUALE UTENTE CarStudio CE233 PHILIPS

2 Sistema audi o per auto 85 Introduzione 85 Contenuto della confezione 85 Panoramica del sistema 86

3 Installazione del sistema aud io per auto 89 Collegamento dei cavetti 89 Montare nel cruscotto 90 Inserire il pannello anteriore 91

4 Guida intr oduttiva 92 Primo utilizzo 92 Impostazione del formato dell'ora 93 Impostare l'orologio 93 Selezione di una sorgente 93 Selezione di una zona di ascolto 93 Disabilitare il segnale acustico dei tasti 93

5 Ascolto della radio 94 Passaggio alla modalità radio 94 Selezionare la regione del sintonizzatore 94 Sezione di una sensibilità del sintonizzatore 94 Ricerca di una stazione radio. 94 Memorizzazione delle stazioni radio preferite. 95 Riproduzione con RDS 95

6 Ripr oduzione da un dispositivo di archiviazione 97 Controllo della riproduzione 98 Passaggio da un brano ad un altro 98

7 Ascolto di un lettore esterno 99 8 Reg olazione dell'audio 100

9 Inf ormazioni aggiuntive 100 Ricarica di in dispositivo USB 100 Ripristino del sistema 100 Sostituzione del fusibile. 101

10 Informazioni sul prodotto 101

11 Risoluzione dei problemi 102

12 Avviso 103 Salvaguardia dell'ambiente 103 Avviso sul marchio 103 Copyright 103

1 Sicurezza

Leggere attentamente tutte le istruzioni prima di utilizzare il dispositivo. La garanzia non copre i danni derivanti dal mancato rispetto delle istruzioni fornite.

• La modifica del prodotto può causare radiazioni EMC pericolose o un tipo di funzionamento non sicuro.
• Il dispositivo è stato progettato solo per il funzionamento a 12 V CC con messa a terra negativa.
• Per una guida sicura, regolare il volume a un livello confortevole.
• I fusibili inappropriati possono causare danni o incendi. Consultare personale qualificato quando si verifica la necessità di sostituire un fusibile.
• Utilizzare solo l'hardware di montaggio in dotazione per un'installazione sicura.
• Al fine di evitare cortocircuiti, non esporre il dispositivo a pioggia o acqua.
  • Non esporre il dispositivo a gocce o schizzi.
• Non posizionare sul dispositivo oggetti potenzialmente pericolosi (ad esempio oggetti che contengono liquidi o candele accese).
• Non inserire oggetti nelle fessure di ventilazione o nelle altre aperture del dispositivo.
• Pulire il dispositivo con un panno morbido e umido. Non usare sostanze come alcol, prodotti chimici o detergenti sul dispositivo.

2 Sistema audio per auto

Congratulazioni per l'acquisto e benvenuti in Philips! Per trarre il massimo vantaggio dall'assistenza fornita da Philips, registrare il proprio prodotto sul sito: www.philips.com/welcome.

Introduzione

Grazie a questo sistema, è possibile:

• ascoltare audio da dispositivi USB, schede SD, schede SDHC e altri lettori esterni, e
  • ascoltare stazioni radio.

È possibile migliorare l'uscita audio con i seguenti effetti sonori:

• Dynamic Bass Boost (DBB)
• Controllo audio digitale (DSC, Digital Sound Control)

Supporti riproducibili:

- Dispositivo di archiviazione USB

• Compatibilità: USB 2.0, USB 1.1
  • Supporto classe: MSC (Mass Storage Class)
  • Capacità massima: 32 GB

- Scheda SD/SDHC

• Capacità massima: 32 GB

- File

• File system: FAT16, FAT32
- Numero massimo di cartelle: 99
• Numero massimo di brani/file: 999
• Livello massimo di directory: 8
- File .mp3
Frequenze di campionamento: 32 kHz, 44,1 kHz, 48 kHz
Velocità di trasferimento: 8-320 kbps e velocità di trasferimento variabile
• Tag ID3 versione 2.0 o successiva
- File non supportati:
File AAC, WAV e PCM

Contenuto della confezione

Controllare che la confezione contenga i seguenti componenti:

①

②

③

④

⑤

① Unità principale (con rivestimento)
② Pannelloanteriore
③ Mascherina
④ 2 attezzi per il disassemblaggio
⑤ Manuale dell'utente

Panoramica del sistema

• Sb loccare il pannello anteriore.

②

- Consente di tornare al menu precedente.

③ ▲ ZONE

• Per brani .mp3, premere per selezionare la cartella precedente.
- In modalità radio, premere per selezionare una banda del sintonizzatore.
- Tenere premuto per attivare la selezione delle zone di ascolto.

④ Schermo LCD
⑤ AUDIO IN

- Consente di collegare alla presa di uscita audio (di solito si tratta della presa per cuffie stereo) un dispositivo esterno.

⑥

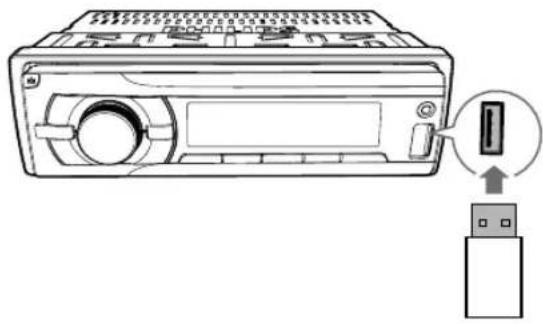

- Consente il collegamento di un dispositivo di archiviazione USB.

⑦ MAX SOUND

- Premere per attivare o disattivare la funzione audio MAX.

⑧ DBB

- Premere per attivare o disattivare l'effetto audio DBB (dynamic bass boost).

⑨ ▶16

• Consente di avviare, mettere in pausa o riprendere la riproduzione dei brani audio.
• In modalità radio, premere per selezionare la stazione radio preimpostata n. 6.
• In modalità radio, tenere premuto per memorizzare la stazione radio corrente sul canale n. 6.

⑩ 5

• In modalità radio, premere per selezionare la stazione radio preimpostata n. 5.
• In modalità radio, tenere premuto per memorizzare la stazione radio corrente sul canale n. 5.

⑪ SHUF 4

• In modalità radio, premere per selezionare la stazione radio preimpostata n. 4.
• In modalità radio, tenere premuto per memorizzare la stazione radio corrente sul canale n. 4.
• Per i brani .mp3, premere ripetutamente per selezionare una modalità di riproduzione: riproduzione di tutti i brani in ordine casuale ([SHU ALL]) (Riproduzione casuale tutto), riproduzione di brani nella cartella corrente in ordine casuale ([SHU FLD]) (Riproduzione casuale cartella) o riproduzione di tutti i brani nel dispositivo di archiviazione in sequenza ([SHU OFF]) (Riproduzione casuale disattivata).

⑫ 3 REP

- In modalità radio, premere per selezionare la stazione radio preimpostata n. 3.

• In modalità radio, tenere premuto per memorizzare la stazione radio corrente sul canale n. 3.
• Per i brani .mp3, premere ripetutamente per selezionare una modalità di ripetizione: ripetizione del brano corrente ([REP ONE]) (Ripeti un brano), ripetizione di tutti i brani nella cartella corrente ([RPT FLD]) (Ripeti cartella) o ripetizione di tutti i brani nel dispositivo di archiviazione in sequenza ([RPT ALL]) (Ripeti tutto).

⑬ 2

• In modalità radio, premere per selezionare la stazione radio preimpostata n. 2.
• In modalità radio, tenere premuto per memorizzare la stazione radio corrente sul canale n. 2.
• Per i brani .mp3, premere per accedere all'elenco delle cartelle.

⑭ 1♪

• In modalità radio, premere per selezionare la stazione radio preimpostata n. 1.
• In modalità radio, tenere premuto per memorizzare la stazione radio corrente sul canale n. 1.
• Per i brani .mp3, premere per accedere all'elenco dei brani.

⑮ DISP

• Premere ripetutamente per visualizzare le informazioni disponibili sul brano corrente.
• Premere ripetutamente per visualizzare le informazioni RDS disponibili.
• Tenere premuto per visualizzare l'orologio impostato.

⑯ AS/SOURCE

• Premere più volte per selezionare una sorgente.
• In modalità radio, tenere premuto per attivare la ricerca automatica di stazioni radio.

17

• Per brani .mp3, premere per selezionare la cartella successiva.
- In modalità radio, premere per selezionare una banda del sintonizzatore.

18

• Premere per accendere il sistema.
- Tenere premuto per spegnere il sistema.
- Premere per disattivare l'audio degli altoparlanti o per riattivarlo.
• Premere per confermare un'opzione.
- Ruotare per passare da un'opzione di menu ad un'altra.
- Ruotare per regolare il livello del volume.

19

• Premere ripetutamente per selezionare un'impostazione predefinita dell'equalizzatore audio.
• Tenere premuto per attivare la configurazione di toni bassi, toni alti, bilanciamento e fader:

20

• Consentono di sintonizzar si su una stazione radio.
• Premere per passare al brano precedente/successivo.
• Tenere premuto per riavvolgere un brano o per avviare l'avanzamento veloce.

21

BAND

- Premere ripetutamente per selezionare una banda del sintonizzatore.

22

MENU

- Premere per accedere al menu di sistema.

23

• Inserire una scheda SD/SDHC.

24

RESET

- Premere per ripristinare i valori predefiniti delle impostazioni del sistema.

3 Installazione del sistema audio per auto

Attenzione

Utilizzare i comandi solo come indicato dal presente manuale dell'utente.

Seguire sempre le istruzioni di questo capitolo in sequenza.

Queste istruzioni sono per un'installazione tipica. Tuttavia, se l'auto ha requisiti diversi, adeguare le istruzioni di conseguenza. Per informazioni relative ai kit di installazione, consultare il rivenditore.

Nota

Questo sistema è stato progettato solo per il funzionamento a 12 V CC con messa a terra negativa.
• installare sempre questo sistema nel cruscotto di un'automobile. Altre posizioni possono essere pericolose, poiché il retro del sistema si surriscalda durante l'uso.
Per evitare cortocircuiti: prima di collegare il sistema, verificare che il motore sia spento.
Assicurarsi di collegare i cavi di alimentazione giallo e rosso dopo aver effettuato il collegamento di tutti gli altri cavi.
Verificare che tutti i ca vi siano isolati con nastro isolante.
• Verificare che i ca vi non rimangano impigliati sotto le viti o nelle parti mobili (ad esempio, la guida del sedile).
• Verificare che tutti i cavi di messa a terra siano collegati ad un punto com une di messa a terra.
Utilizzare solo l'hardware di montaggio in dotazione per un'installazione sicura.
- fusibili inappropriati possono causare danni o incendi. Consultare personale qualificato quando si verifica la necessità di sostituire un fusibile.
Quando si collegano altri dispositivi a questo sistema, verificare che la potenza nominale del circuito dell'auto sia più elevata del valore complessivo dei fusibili di tutti i dispositivi collegati.
Non collegare mai i cavetti degli altoparlanti alla scocca in metallo o al telaio dell'auto.
Non collegare mai i cavetti degli altoparlanti tra loro.

Collegamento dei cavetti

Nota

Verificare che tutti i cavi siano isolati con nastro isolante.
- Consultare penale qualificato per collegare i cavi come indicato di seguito.

1 Controllare attentamente il cablaggio dell'auto, quindi collegarlo ai connettori maschio ISO.

Connettor i maschio ISO	Collegamento a
a Nastro v erde, nastro verde con bordi neri	Altoparlante posteriore sinistro
b Nastro bianco, nastro bianco con bordi neri	Altoparlante anteriore sinistro
c Nastro grigio, nastro grigio con bordi neri	Altoparlante anteriore destro
d Nastro viola, nastro viola con bordi neri	Altoparlante posteriore destro
e Nastro rosso Accensione +12V CC quando ON/ACC
f Nastro blu Cavo di controllo relè del motore/dell'antenna elettrica
gr Nastro b lu con bordi bianchi	Cavo di controllo relè amplificatore
h Nastro nero Messa a ter	ra
i Nastro giallo Alla batteria dell'autoda + 12 V che è sempre attiva

2 Collegare l'antenna e l'amplificatore come illustrato, se applicabile.

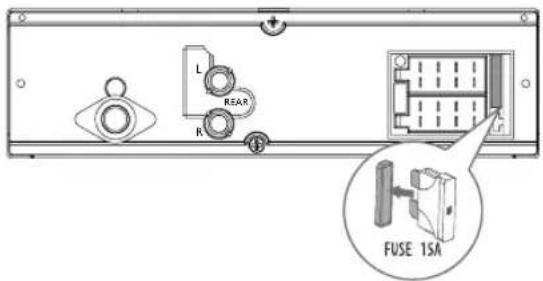

Prese sul pannello posteriore	Prese esterni o connettori
1 Per connettori maschio ISO	Come indicato sopra sinistro
2 REAR L Altoparlante posteriore	sinistro
3 REAR R Altoparlante posteriore destro
4 ANTENNA Antenna

Suggerimento

- La disposizione dei pin per i connettori ISO dipende dal tipo di veicolo. Per evitare danni all'unità, collegarli correttamente.

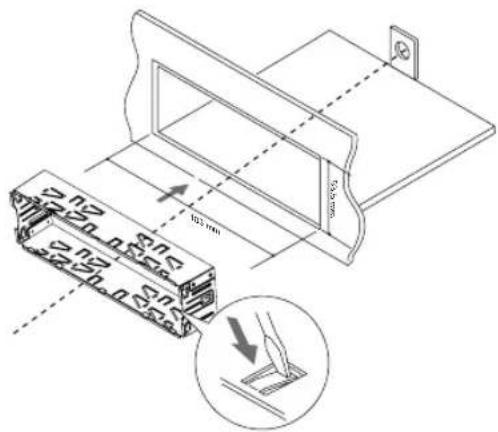

Montare nel cruscotto

- Se l'auto non dispone di un computer di bordo di guida o navigazione, scollegare il terminale negativo della batteria dell'auto.

- Per evitare cortocircuiti quando la batteria dell'auto non è scollegata, verificare che i fili scoperti non entrino in contatto tra loro.

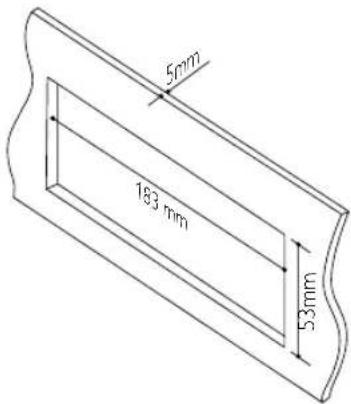

1 Verificare che l'apertura del cruscotto dell'auto rientri in queste misure:

2 Rimuovere il rivestimento di montaggio con gli attrezzi per il disassemblaggio fomiti.

3 Installare il rivestimento nel cruscotto e piegare le linguette verso l'esterno per fissare il rivestimento.

4 Far scorrere l'unità nel rivestimento fino a farla scattare in posizione.

6 Ricollegare il terminale negativo della batteria dell'auto.

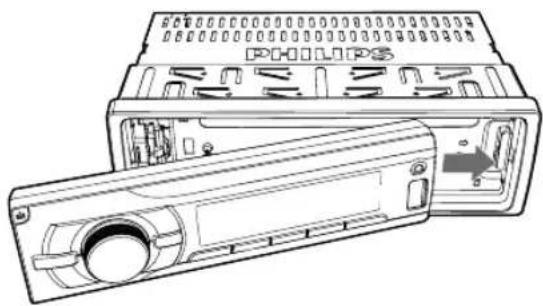

Inserire il pannello anteriore

1 Inserire la fessura sul pannello anteriore sul telaio dell'unità principale.

2 Premere l'estremità sinistra del pannello anteriore verso l'interno fino a farla scattare in posizione.

Rimuovere il pannello anteriore

Nota

• Prima di inserire una scheda SD/SDHC o di ripristinare il sistema, rimuovere il pannello anteriore.
• Prima di rimuovere il pannello anteriore, verificare che il sistema sia spento.

1 Premere ▲ per staccare il pannello .
2 Tirare il pannello anteriore verso l'esterno per rimuoverlo.

4 Guida introduttiva

Primo utilizzo

1 Premere ① per accendere il sistema.

→ Viene visualizzato [PHILIPS] e quindi

[SELECT OPERATING REGION]

(selezionare una regione radio) scorre sul display.

2 Quando viene visualizzata una delle

opzioni seguenti, ruotare ⓣ per

selezionare una regione radio che corrisponda alla propria posizione.

• [AREA EUROPE] (Europa Occidentale)
• [AREA ASIA] (Asia Pacifico)
• [AREA MID--EAST] (Medio Oriente)
• [AREA AUST] (Australia)
• [AREA RUSSIA] (Russia)
• [AREA USA] (Stati Uniti)
• [AREA LATIN] (America Latina)
• AREA JAPAN] (Giappone)

3 Premere oper conf ermare.

→ Il sistema passa automaticamente alla modalità radio.

- Per spegnere il sistema, tenere premuto Ⓐ♦ fino a quando la retroilluminazione dello schermo non si spegne.

Impostazione del formato dell'ora

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente ▲/▼ino a quando non viene visualizzato [CLK 24H] o [CLK 12H].
3 Ruotare oper selezionare [CLK 24H]o[CLK 12H].
• [CLK 24H]: formato 24 ore
• [CLK 12H]: formato 12 ore

Impostare l'orologio

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente ▲/▼ino a quando non viene visualizzato [CLK] con cifre dell'ora che lampeggiano.
3 Ruotare 🟢in senso antior ario per impostare l'ora.
4 Ruotare ⓘ senso or ario per impostare i minuti.

Visualizzare l'orologio

Tenere premuto Ⓐ/DISP fino a quando non viene visualizzato [CLK] e l'orologio impostato.

- Per uscire dal display con orologio, premere un tasto qualsiasi o ruotare Ⓞ

Selezione di una sorgente

Premere ripetutamente AS/SOURCE per selezionare una sorgente.

• [RADIO]: consente di ascoltare la radio FM/AM
• [AUDIO IN]: consente di ascoltare l'ingresso audio attraverso la presa AUDIO IN.

• [USB]: quando un dispositivo di archiviazione USB è collegato e riconosciuto, è possibile selezionare questa sorgente per riprodurre i file audio salvati su esso.
• [SD/SDHC]: quando una scheda SD/SDHC è inserita e riconosciuta, è possibile selezionare questa sorgente per riprodurre i file audio salvati su essa.

Selezione di una zona di ascolto

1 Tenere premuto ▲ ZONE fino a quando non viene visualizzata una delle seguenti opzioni.
• [ALL]: per tutti i passeggeri
• [FRONT-L]: solo per il sedile anteriore sinistro
• [FRONT-R]: solo per il sedile anteriore destro
• [FRONT]: solo per i passeggeri sui sedili anteriori

2 Premere ripetutamente ▲/▼per selezionare una zona di ascolto.

Disabilitare il segnale acustico dei tasti

Il segnale acustico dei tasti è attivato per impostazione predefinita.

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente 🚠️ no a quando non viene visualizzato [BEEP ON] o [BEEP OFF].
• [BEEP ON]: consente di attivare il segnale acustico dei pulsanti.
• [BEEP OFF]: consente di disattivare il segnale acustico dei pulsanti.

3 Ruotare oper modificare le impostazioni.

5 Ascolto della radio

Passaggio alla modalità radio

1 Premere più volte AS/SOURCE per impostare la sorgente su [RADIO].
2 Premere ▲/ ▼B AND ripetutamente per selezionare una banda.

Selezionare la regione del sintonizzatore

È possibile selezionare una regione radio che corrisponda alla propria posizione.

1 Premere MENU per accedere al men u di sistema.
2 Premere r ipetutamente ▲ / ▼ino a quando non viene visualizzata una delle opzioni seguenti.

• [AREA EUROPE] (Europa Occidentale)
• [AREA ASIA] (Asia Pacifico)
• [AREA MID--EAST] (Medio Oriente)
• [AREA AUST] (Australia)
• [AREA RUSSIA] (Russia)
• [AREA USA] (Stati Uniti)
• [AREA LATIN] (America Latina)
• AREA JAPAN] (Giappone)

3 Ruotare ① per selezionare una regione .

Selezione di una sensibilità del sintonizzatore

Per cercare più stazioni radio o solo stazioni con segnale forte, è possibile modificare la sensibilità del sintonizzatore.

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente 🚠️ no a quando non viene visualizzato [LOC ON] o [LOC OFF].
3 Ruotare oper selezionare un'impostazione.
• [LOC ON]: consente di cercare solo le stazioni radio con un segnale forte.
- [LOC OFF]: consente di cercare stazioni radio con segnale forte e debole.

Ricerca di una stazione radio.

Ricerca automatica di una stazione radio

Premere le percercare la stazione radio precedente o successiva con segnale forte.

Ricerca manuale di una stazione radio

1 Tenere premuto o sho a quando [M] non lampeggia.
2 Premere ripetutamente ◀◀ o ▶flo a quando non viene visualizzata la frequenza desiderata.

Memorizzazione delle stazioni radio preferite.

Nota

€ possibile memorizzare un massimo di 6 stazioni per ciascuna banda.

Memorizzazione automatica delle stazioni radio

1 Premere ▲▼ B AND ripetutamente per selezionare una banda.

2 Tenere premuto AS/SOURCE fino a quando non viene visualizzato [STORE---]. → Unalta completata la ricerca, la prima stazione radio salvata viene trasmessa automaticamente.

• Per selezionare una stazione radio memorizzata, premere 1 📌, 2 3 REP SHUF 4, 5 o 🖼6

Memorizzazione manuale delle stazioni radio

1 Premere ▲ ▼ AND ripetutamente per selezionare una banda.

2 Sintonizzarsi su una stazione radio che si desidera memorizzare.

3 Tenere premuto 1,2,3 RSP SHUF 4 5 ▶6 per memorizzare la stazione radio sul canale selezionato.

- Per selezionare una stazione radio memorizzata, premere 1 📌, 🚫 2 3 REP SHUF 4, 5 o 🚫 6

Riproduzione con RDS

La funzione RDS (Radio Data System) è attiva solo nelle aree con stazioni FM che trasmettono segnali RDS. Se si è sintonizzati su una stazione RDS, viene visualizzato il nome della stazione.

Attivazione della funzione RDS

Nota

La funzione RDS è attivata per impostazione predefinita.

- Solo quando la funzione RDS è attiva, è possibile accedere alle relative impostazioni.

1 Premere MENU per accedere al menu di sistema.

2 Premere ripetutamente ▲/▼ino a quando non viene visualizzato [RDS ON] o [RDS OFF].

3 Ruotare oper selezionare [RDS ON]. La funzione RDS è attivata.

• Per disattivare la funzione RDS, ruotare Ⓞ per selezionare [RDS OFF].

Selezionare un tipo di programma

Prima di sintonizzarsi sulle stazioni RDS, è possibile selezionare il tipo di programma e consentire la ricerca esclusiva dei programmi della categoria selezionata.

1 Premere MENU per accedere al menu di sistema.

2 Premere più volte ▲ / ▼ fino a visualizzare [PTY].

3 Premere oper accedere all'elenco dei tipi di programma.

4 Ruotare oper selezionare un tipo di programma, quindi premere per confermare.

Uso di frequenze alternative

Se il segnale di una stazione RDS è debole, attivare la funzione AF (Frequenza alternativa) per la ricerca di un'altra stazione che trasmetta lo stesso programma.

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente ▲/▼ fino a quando non viene visualizzato [AF ON] o [AF OFF].
3 Ruotare Ⓞ per selezionare un'impostazione.

• [AF ON]: consente di attivare la funzione AF.

• [AF OFF]: consente di disattivare la funzione AF.

Impostazione della regione per la sintonizzazione AF

È possibile impostare la regione per la sintonizzazione AF.

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente ▲/▼ fino a quando non viene visualizzato [REG ON] o [REG OFF].
3 Ruotare Ⓤ per selezionare un'impostazione.

- [REG ON]: solo le stazioni RDS nella regione corrente possono essere sintonizzate automaticamente.

- [REG OFF]: tutte le stazioni RDS possono essere sintonizzate automaticamente.

Ricezione di annunci sul traffico

Se si desidera ricevere annunci relativi al traffico, attivare la funzione TA (Annunci del traffico).

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente ▲/▼ fino a quando non viene visualizzato [TA ON] o [TA OFF].

3 Ruotare oper selezionare un'impostazione.

• [TA ON]: quando viene trasmesso un annuncio sul traffico, il sistema passa automaticamente alla modalità sintonizzatore ed inizia a riprodurre l'annuncio relativo al traffico. Quando l'annuncio sul traffico è finito, il sistema ritorna alla modalità precedente.
• [TA OFF]: l'annuncio sul traffico non si inserisce.

Suggerimento

Quando un annuncio relativo al traffico si inserisce, è possibile premere ➕ per tornare alla modalità precedente.

Sincronizzazione dell'orologio di sistema

È possibile sincronizzare l'orologio di sistema con una stazione RDS che trasmette segnali orari.

1 Premere MENU per accedere al menu di sistema.
2 Premere ripetutamente ▲/▼ino a quando non viene visualizzato [CT ON] o [CT OFF].
3 Ruotare oper selezionare un'impostazione.

- [CT ON]: consente di sincronizzare l'orologio di sistema con una stazione radio RDS.

- [CT OFF]: la sincronizzazione automatica dell'orologio con la stazione RDS è disattivata.

Suggerimento

• L'accuratezza dell'ora dipende dalla stazione RDS che trasmette il segnale orario.

6 Ripr oduzione da un dispositivo di archiviazione

Questo sistema può riprodurre file .mp3 copiati su un dispositivo di archiviazione compatibile.

Nota

Philips non garantisce la compatibilità con tutti i dispositivi di memorizzazione.
file system NTFS (New Technology File System) non è supportato.

1 Collegare un dispositivo di archiviazione USB o una scheda SD/SDHC.

- Per una scheda SD/SDHC, rimuovere innanzitutto il pannello anteriore, inserire la scheda nello slot DSD e quindi riposizionare il pannello anteriore.

2 Premere più volte AS/SOURCE per modificare la sorgente.

• [USB]: per un dispositivo di memorizzazione USB collegato alla presa USB del pannello anteriore
- [SD/SDHC]: per una scheda SD/SDHC che viene inserito nello slot

3 Se la riproduzione non si avvia, premere ▶6.

Controllo della riproduzione

Tasto Funzione

▲/▼remere r ipetutamente per selezionare una cartella.
▶II 6	Consente di mettere in pausa o riavviare la riproduzione.
I◀◀ / ▶▶imere per r iprodurre il brano precedente o quello successivo.
I◀◀ / ▶▶I	enere premuto per riavvolgere un brano o per avviare la ricerca veloce in avanti.
◎ /DISP Premere r ipetutamente per visualizzare le informazioni disponibili sul brano corrente.
3 REP	Premere ripetutamente per selezionare una modalità di ripetizione:• [REP ONE] (Ripeti un brano): consente di ripetere il brano corrente,• [RPT FLD] (Ripeti cartella): consente di ripetere tutti i brani nella cartella corrente, o• [RPT TUTTO] (Ripeti tutto): consente di ripetere tutti i brani nel dispositivo di archivia-zione.

SHUF 4

Premere ripetutamente per selezionare una modalità di riproduzione:

• [SHU ALL] (Riproduzione casuale tutto): consente di riprodurre tutti i brani in ordine casuale,
• [SHU FLD] (Riproduzione casuale cartella): consente di riprodurre brani nella cartella corrente in ordine casuale o
• [SHU OFF] (Riproduzione casuale disattivata): consente di riprodurre tutti i brani nel dispositivo di archiviazione in sequenza.

Passaggio da un brano ad un altro

Durante la riproduzione, è possibile passare rapidamente da un brano ad un altro o da una cartella ad un'altra.

Passaggio diretto da un brano ad un altro

1 Premere 1 per a ccedere all'elenco dei brani.
→ Sul displice corre il nome del brano corrente.
2 Ruotare per passare da un br ano all'altro.
3 Premere oper r iprodurre il brano selezionato.

Passaggio da una cartella ad un altra per brano

1 Premere ▪ 2 per accedere all'elenco delle cartelle.
→ Sul disporre il nome della cartella corrente.

2 Ruotare ① per passare da una car tella all'altra.
3 Premere oper selezionare la car tella. → Il sistema comincia produrre il primo brano nella cartella.

7 Ascolto di u n lettore esterno

È possibile utilizzare il sistema come altoparlante per amplificare l'uscita audio da un dispositivo esterno, ad esempio un lettore MP3.

1 Premere più volte AS/SOURCE per impostare la sorgente su [AUDIO IN].
2 Collegare un cavo di ingresso audio con un connettore di 3,5 mm su entrambe le estremità:

• alla presa AUDIO IN sul pannello anteriore, e
- alla presa di uscita audio (di solito si tratta della presa per cuffie stereo) sul lettore estemo.

3 Riprodurre l'audio sul lettore esterno.

8 Regolazione dell'audio

Le operazioni seguenti sono valide per tutti i supporti compatibili.

Tasto Funzione
➊	Ruotare per aumentare o ridurre il livello del volume.
➊	Premere per disattivare l'audio degli altoparlanti o per riattivarlo.
MAX SOUND	Premere per attivare o disattivare la funzione audio MAX.
DBB Premere per attivare o disattivare l'effetto DBB (dynamic bass boost).
EQ AUDIO	Premere ripetutamente per selezionare un'impostazione dell'equalizzatore audio:
EQ AUDIO	1 Tenere premuto per attivare la configurazione delle impostazioni per sonalizzate dell'equalizzatore.2 Premere ripetutamente per selezionare un'opzione: [BAS] (toni bassi), [TRE] (toni alti), [BAL] (bilancia-mento) o [FAD] (fader).3 Ruotare oper regolare le impostazioni.

9 Informazioni aggiuntive

Ricarica di in dispositivo USB

È possibile ricaricare il proprio dispositivo USB, ad esempio uno smartphone, tramite questo prodotto.

Nota

La tensione in uscita tramite la presa USB è di 5 V con una corrente in uscita di 1 A.

Collegare il dispositivo USB a questo prodotto con una cavo USB. Una volta che il dispositivo USB è collegato e riconosciuto, inizia a caricare automaticamente.

Ripristino del sistema

Se il sistema funziona in maniera anomala, è possibile ripristinare le impostazioni predefinite di fabbrica del sistema.

1 Rimuovere il pannello anteriore.
2 Premere il tasto RESET con la punta di una penna a sfera o con uno stuzzicadenti.
-utte le impostazioni vengono
riportate ai valori predefiniti di fabbrica.

Sostituzione del fusibile.

In caso di mancanza di alimentazione, controllare il fusibile e sostituirlo se danneggiato.

1 Controllare il collegamento elettrico.
2 Rimuovere il fusibile danneggiato dal pannello posteriore.
3 Inserire un nuovo fusibile con le stesse specifiche (15 A).

Se il fusibile si danneggia subito dopo essere stato sostituito, potrebbe essersi verificato un malfunzionamento interno. In questo caso, consultare il rivenditore locale.

10 Informazioni sul prodotto

Nota

Le specifiche sono soggette a modifica senza preavviso.

Informazioni generali

Alimentazione 12	V CC (11 V - 16 V), messa a terra negativa
Fusibile 15 A
Impedenza altoparlanti più adatta	4 - 8 Ω
Potenza massima in uscita	50 W × 4
Potenza in uscita continua	22 W × 4 RMS (4 Ω 10% T. H. D.)
Tensione in uscita del preamplificatore	2,5 V
Livello aux-in	≥ 500 mV
Dimensioni (L × A × P)	188 × 58 × 110 mm
Peso 0,63 kg

Radio

Gamma difrequenza - FM	87.5 - 108.0 MHz(100 kHz per passaggionella ricerca automaticae 50 kHz per passaggionella ricerca manuale)
Sensibilità utilizzabile- FM (S/N = 20 dB)	8 μV
Gamma difrequenza- AM (MW)	522 - 1.620 KHz (9 kHz)530 - 1710 KHz (10 KHz)
Sensibilità utilizzabile- AM (MW)(S/N = 20 dB)	30 μV

11 Risoluzione dei problemi

Avvertenza

Non rimuovere il rivestimento del prodotto per nessun motivo.

Al fine di mantenere valida la garanzia, non provare a riparare l'unità.

Se si verificano problemi quando si utilizza il dispositivo, consultare l'elenco riportato di seguito prima di richiedere l'assistenza. Se il problema persiste, consultare il sito Web di Philips (www.philips.com/support). Quando si contatta il centro assistenza clienti, tenere il prodotto vicino per fornire il numero di modello e il numero di serie.

Assenza di alimentazione o audio.

• Il sistema non riceve alimentazione dalla batteria dell'auto o la batteria dell'auto è scarica. Alimentare il sistema con la batteria dell'auto.
• Il motore dell'auto non è acceso. Accendere il motore dell'auto.
• Il cablaggio non è collegato correttamente. Controllare i collegamenti.
  • Il fusibile è bruciato. Sostituire il fusibile.
• Il volume è troppo basso. Consentono di regolare il volume.
• Se le soluzioni indicate sopra non risolvono il problema, premere il pulsante RESET.
• Verificare che il brano in riproduzione sia in un formato compatibile.

Disturbo nelle trasmissioni.

• I segnali sono troppo deboli. Selezionare altre stazioni con segnali più forti.
• Verificare il collegamento dell'antenna dell'automobile.
• Modificare l'impostazione di trasmissione da stereo a mono.

Le stazioni preimpostate sono andate perse.

- Il cavo della batteria non è collegato correttamente. Collegare il cavo della batteria al terminale sempre attivo.

Sul display viene visualizzato ERR-12

- Errore dati. Controllare il dispositivo di archiviazione USB o la scheda SD/SDHC.

12 Avviso

Qualsiasi modifica o intervento su questo dispositivo, se non espressamente consentito da può invalidare il dadiritto Philips dell'utente all'uso dell'apparecchio.

Salvaguardia dell'ambiente

Smaltimento del prodotto

Questo prodotto è stato progettato e realizzato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati.

Questo simbolo indica che il prodotto è conforme alla Direttiva europea 2012/19/EU. Informarsi sul sistema di raccolta differenziata in vigore per i prodotti elettrici ed elettronici. Seguire le normative locali e non smaltire mai il prodotto con i normali rifiuti domestici. Il corretto smaltimento dei prodotti non più utilizzabili aiuta a prevenire l'inquinamento ambientale e possibili danni alla salute.

Informazioni per il rispetto ambientale

L'uso di qualsiasi imballo non necessario è stato evitato. Si è cercato, inoltre, di semplificare la raccolta differenziata, usando per l'imballaggio tre materiali: cartone (scatola), polistirene espanso (materiale di separazione) e polietilene (sacchetti, schiuma protettiva). Il sistema è composto da materiali che possono essere riciclati e riutilizzati purché il disassemblaggio venga effettuato da aziende specializzate. Attenersi alle norme locali in materia di riciclaggio di materiali per l'imballaggio, batterie usate e apparecchiature obsolete.

Copyright

Altri marchi e nomi di marchi appartengono ai rispettivi proprietari.

Contenido

1 Seguridad 106

Con la presente, Philips dichiara che questo prodotto è conforme ai requisiti essenziali e ad altre disposizioni correlate della Direttiva 2014/53/UE. La Dichiarazione di conformità è presente sul sito www.philips.com/support.

NL

Compliance

• Philips garantisce i suoi prodotti per un periodo di due anni dopo la data di acquisto. In caso di difetti dovuti a materiali o lavorazioni difettosi che si verificano nell'arco del periodo coperto dalla garanzia di dueanni, Philips riparerà o sostituirà il prodotto a proprie spese.
• Philips si farfarà carico della riparazione o della sostituzione del prodotto solo dietro fornitura di prove concrete e verificabili, quali una ricevuta che confemi che la richiesta di assistenza avviene nel periodo di copertura della garanzia.
• La garanzia non copre prodotti e/o componenti di prodotto soggetti a usura, considerati deperibili per loro natura o parti in vetro.
• La garanzia non è valida se il difetto è causato da danneggiamenti dovuti a un uso non corretto, manutenzione scadente (ad es. parti bloccate dal calcare) o se modifiche o riparazioni sono state eseguite da persone non autorizzate da Philips.
• Ai fini di un corretto utilizzo dell'apparecchio, l'utente deve attenersi rigorosamente a tutte le istruzioni fornite con il prodotto e astenersi da qualsiasi azione o utilizzo descritto come inappropriato o sconsigliato nelle stesse istruzioni. Importante: limitazioni alla garanzia per alcuni prodotti e materiali
• Per alcuni prodotti la garanzia può essere soggetta ad alcune limitazioni come risultato, ad esempio, del tipo di materiale usato. Le limitazioni della garanzia, se presenti, possono essere trovate alla voce "Limitazioni della garanzia" nel capitolo "Garanzia e assistenza" delle istruzioni per l'uso.
  • tali limitazioni alla garanzia non influiscono sui diritti legali dell'utente.

Assistenza

È possibile usufruire dell'assistenza durante e dopo il periodo coperto da garanzia in tutti i paesi in cui il prodotto ufficialmente distribuito da Philips. Nei paesi dove il prodotto non è distribuito da Philips, il servizio di assistenza è fornito dall'organizzazione Philips nazionale. Per Francia, Germania, Italia, Paesi Bassi e Belgio si tratta di D.P.A. Europe. In questo caso potrebbero verificarsi ritardi se i pezzi di ricambio necessari non sono prontamente disponibili. Rivolgersi al proprio distributore o a DPA Europe per assistenza. Contattare DPA Europe per ulteriori informazioni o in caso di problemi che richiedano assistenza.

NEDERLANDS

Garantie

Informazioni di contatto

Paese	Numero assistenza	Lingue assistenza Orario di apertura Indirizzo e-mail Indirizzo centro di assistenza
Belgio	[phone]	● Francese● Italiano● Olandese (a breve disponibile)	Lunedi - Venerdi● 09:00 - 12.00● 14:00 - 17.00	[e-mail]	Centre SAV Philips - D.A.M., Impasse Guillot, 06100 Nice, France
Germania +	79 6251 94 43 001	● Tedesco● Italiano	Lunedi - Venerdi● 08:00 - 17.00(orario continuato)	serv [e-mail]	Philips Car Repair Center/o Transerv 2000, Repair Service GmbH & Co KG, Robert Bosch Strasse 33a, D-6/625 Bensheim, Germany
Paesi Bassi +	81 41 27 68 114	● Tedesco● Italiano● Olandese (a breve disponibile)	Lunedi - Venerdi● 08:00 - 17.00(orario continuato)	serv [e-mail]	Transerv 2000, Repair Service GmbH & Co KG, c/o Raben BL BV filiall Oss. Vorsstengraidonk 81, NL-5342 LW Oss. Netherlands
Italia +39 06	74 80 54 35	● Italiano● Italiano	Lunedi - Venerdi● 09:00 - 12.00● 14:00 - 17.00	[e-mail]	CFSI S.R.I., Via Socrate 11, Casnate con Bernate, COMO, Italy
Svizzera +41	22 31 81 915	● Francese● Italiano● Italiano● Tedesco (a breve disponibile)	Lunedi - Venerdi● 09:00 - 12.00● 14:00 - 17.00	serv [e-mail]	Transerv 2000 AG, Moosmallstraße 36, 8953 Dietikon, Switzerland
Francia +33	[phone]	● Francese● Italiano	Lunedi - Venerdi● 09:00 - 12.00● 14:00 - 17.00	[e-mail]	Centre SAV Philips – D.A.M., Impasse Guillot, 06100 Nice, France

Contactgegevens
