BEDIENUNGSANLEITUNG CarStudio CE233 PHILIPS

2 Ihr Auto-Audiosystem 23

Einführung 23

Lieferumfang 23

Übersicht über das System 24

3 Installier en des Auto-Audiosystems 26

Anschließen der Kabel 27

Montage im Armaturenbrett 28

Befestigen des Bedienfelds 29

4 Erste Schritte 30

Wenn Sie das Gerät zum ersten Mal einschalten 30

Einstellen des Zeitformats 30

Einstellen der Uhr 30

Auswählen einer Quelle 30

Auswählen einer Hörzone 30

Stummschalten der Tastentöne 31

5 Empfangen v on Radiosendern 31

Wechseln zum Radiomodus 31

Auswählen des Radiogebiets 31

Auswählen der Tunerempfindlichkeit 31

Suchen nach einem Radiosender 32

Speichern von Radiosendern im Speicher 32

Wiedergabe mit RDS 32

6 Wiedergabe von einem

Speichergerät 35

Wiedergabesteuerung 35

Wechseln zwischen Titeln 36

7 Wiedergabe von einem externen

Player 36

8 Anpassen von Toneinstellungen 37

9 Zusätzliche Informationen 37

Aufladen Ihres USB-Geräts 37

Zurücksetzen des Systems 37

Auswechseln der Sicherung 38

10 Produktinformationen 38

11 Fehlerbehebung 39

12 Hinweis 40

Umweltschutz 40

Markenhinweis 40

Copyright 40

1 Sicherheit

Lesen Sie sich die gesamte Anleitung durch, bevor Sie dieses Gerät verwenden. Wenn Sie sich bei der Verwendung nicht an die folgenden Hinweise halten, erlischt Ihre Garantie.

• Modifikationen des Produkts können zu gefährlichen Strahlenbelastungen hinsichtlich der EMV oder zu anderen Sicherheitsrisiken führen.
• Dieses Gerät dient nur für den Betrieb mit negativer Masse (Erdung) bei 12 V DC.
• Um ein sicheres Fahren zu gewähr leisten, stellen Sie die Lautstärke auf eine sichere und angenehme Höhe ein.
• Unpassende Sicherungen können Schaden oder Feuer verursachen. Wenn Sie die Sicherung wechseln müssen, konsultieren Sie einen Fachmann.
  • V erwenden Sie ausschließlich den mitgelieferten Montagebausatz, um eine sichere Befestigung zu gewährleisten.
• Um Kurzschlüsse zu v ermeiden, darf das Gerät nicht Regen oder Wasser ausgesetzt werden.
• Es dürf en keine Flüssigkeiten an das Gerät gelangen.
• Auf das Gerät dürfen en keine möglichen Gefahrenquellen gestellt werden (z. B. mit einer Flüssigkeit gefüllte Gegenstände, brennende Kerzen).
• Führen Sie k eine Gegenstände in die Lüftungsschlitze oder andere Öffnungen des Geräts ein.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie dabei keine Substanzen wie Alkohol, Chemikalien oder Haushaltsreiniger für das Gerät.

2 Ihr Auto-Audiosystem

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips! Um die Unterstützung von Philips optimal nutzen zu können, sollten Sie Ihr Produkt unter www.philips.com/welcome registrieren.

Einführung

Mit diesem System können Sie Folgendes tun:

• Audioinhalte v on USB-Speichergeräten, einer SD-/SDHC-Karte und anderen externen Playern wiedergeben und
• Radiosender hören.

Sie können die Tonwiedergabe mit diesen Soundeffekten verbessern:

• Dynamic Bass Boost (DBB)
• Digital Sound Control (DSC)

Wiedergabefähige Medien:

• USB-Speichergerät
• Kompatibilität: USB 2.0, USB 1.1

• Unterstützte Klassen: MSC (Mass Storage Class; Massenspeicherklasse)
  • Maximale Speicherkapazität: 32 GB

• SD-/SDHC-Karte
  • Maximale Speicherkapazität: 32 GB

- Dateien

• Dateisystem: FAT16, FAT32
• Max. Anzahl an Ordnern: 99
• Max. Anzahl an Titeln/Dateien: 999
• Maximale Verzeichnisebene: 8
- MP3-Dateien Abtastfrequenzen: 32 kHz, 44,1 kHz, 48 kHz Bitraten: 8 bis 320 kBit/s und variable Bitraten

• ID3-Tag (Version 2.0 oder höher)

- Unterstützte Dateien: AAC-, WAV- und PCM-Dateien

Lieferumfang

Prüfen Sie zunächst, ob die folgenden Teile im Lieferumfang enthalten sind:

① Hauptgerät (mit Rahmen)
② Bedienfeld
③ Abdeckung
④ 2 Werkzeugezum Auseinanderbauen
⑤ Bedienungsanleitung

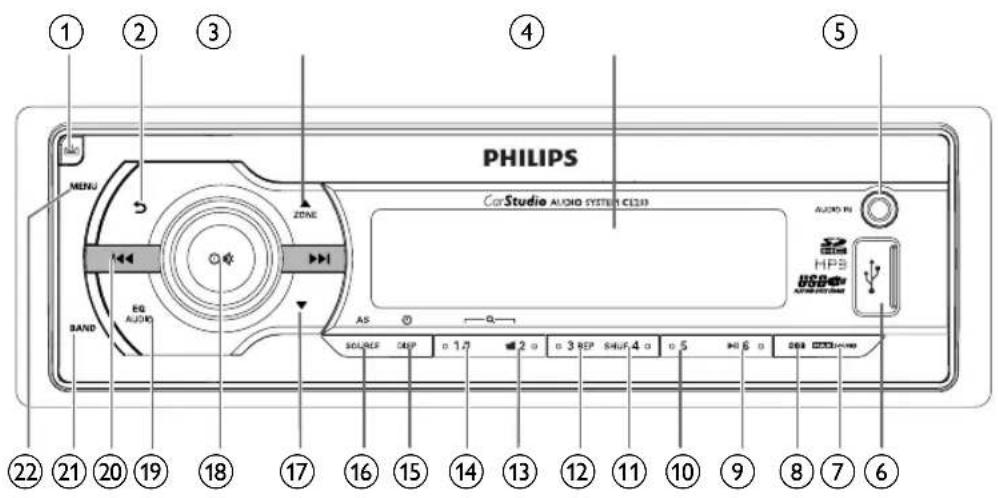

Übersicht über das System

- Entr iegeln des Bedienfelds

②

- Zurückk ehren zum vorherigen Bildschirmmenü

③ ▲ ZONE

- Drück en, um bei MP3-Titel auf einem Speichermedium den vorherigen Ordner auszuwählen.

- Im Radiomodus drück en, um einen Frequenzbereich auszuwählen

• Gedrückt halten, um die Auswahl der Hörzonen zu aktivieren

④ LCD-Bildschirm

⑤ AUDIO IN

- Mit der Audio-Ausgangsbuchse (normalerweise die Kopfhörerbuchse) eines externen Geräts verbinden.

⑥

- Anschließen eines USB-Speicher geräts

⑦ MAX SOUND

- Drück en, um die Funktion MAX Sound zu aktivieren oder deaktivieren

⑧ DBB

- Drücken, um den DBB-Soundeffekt (Dynamic Bass Boost) zu aktivieren oder deaktivieren

⑨ ▶16

• Wieder gabe eines Titels starten, anhalten oder fortsetzen
• Im Radiomodus drück en, um den voreingestellten Radiosender unter Nr.6 auszuwählen
• Im Radiomodus gedrückt halten, um den aktuellen Radiosender unter Kanalnr.6 zu speichern

⑩ 5

• Im Radiomodus drück en, um den voreingestellten Radiosender unter Nr.5 auszuwählen
• Im Radiomodus gedrückt halten, um den aktuellen Radiosender unter Kanalnr.5 zu speichern

⑪ SHUF 4

• Im Radiomodus drück en, um den voreingestellten Radiosender unter Nr.4 auszuwählen
• Im Radiomodus gedrückt halten, um den aktuellen Radiosender unter Kanalnr.4 zu speichern
• Für MP3-Titel: Wiederholt drücken, um einen Wiedergabemodus auszuwählen: Wiedergeben aller Titel in zufälliger Reihenfolge ([SHU ALL]), Wiedergeben aller Titel im aktuellen Ordner in zufälliger Reihenfolge ([SHU FLD]) oder Wiedergeben aller Titel auf dem Speichergerät der Reihe nach ([SHU OFF]).

⑫ 3 REP

• Im Radiomodus drück en, um den voreingestellten Radiosender unter Nr.3 auszuwählen
• Im Radiomodus gedrückt halten, um den aktuellen Radiosender unter Kanalnr.3 zu speichern
• Für MP3-Titel: Wiederholt drücken, um einen Wiederholungsmodus

auszuwählen: Wiederholen des aktuellen Titels ([REP ONE]), Wiederholen aller Titel im aktuellen Ordner ([RPT FLD]) oder Wiederholen aller Titel auf dem Speichergerät ([RPT ALL]).

⑬ 2

• Im Radiomodus drück en, um den voreingestellten Radiosender unter Nr.2 auszuwählen
• Im Radiomodus gedrückt halten, um den aktuellen Radiosender unter Kanalnr.2 zu speichern
• Für MP3-Titel: Drücken, um die Ordnerliste zu öffnen.

⑭ 1♪

• Im Radiomodus drück en, um den voreingestellten Radiosender unter Nr.1 auszuwählen
• Im Radiomodus gedrückt halten, um den aktuellen Radiosender unter Kanalnr.1 zu speichern
• Für MP3-Titel: Drücken, um die Titelliste zu öffnen

15 /DISP

• Wiederholt drück en, um verfügbare Informationen zum aktuellen Titel anzuzeigen.
• Wiederholt drück en, um verfügbare RDS-Informationen anzuzeigen.
• Gedrückt halten, um die eingestellte Uhrzeit anzuzeigen.

⑯ AS/SOURCE

• Wiederholt drück en, um eine Quelle auszuwählen
• Im Radiomodus gedrückt halten, um die automatische Suche nach Radiosendem zu aktivieren.

⑰ ▼

• Für MP3-Titel: Drücken, um den nächsten Ordner auszuwählen
• Im Radiomodus drück en, um einen Frequenzbereich auszuwählen

18

①

• Drück en, um das System einzuschalten
  • Gedrückt halten, um das System auszuschalten
• Drück en, um die Stummschaltung der Lautsprecher zu aktivieren/deaktivieren.
• Drück en, um die Auswahl einer Option zu bestätigen
  • Drehen, um zwischen den Menüoptionen zu wechseln
  • Drehen, um die Lautstärke einzustellen

19

• Wiederholt drück en, um eine voreingestellte Equalizer-Einstellung auszuwählen.
  • Gedrückt halten, um Bass- und Höhenregelung, Balance und Fader zu aktivieren.

20

|◀◀/▶▶|

• Einstellen eines Radiosender s
- Drück en, um zum vorherigen/nächsten Titel zu springen
• Gedrückt halten für einen schnellen Rück- oder Vorlauf innerhalb eines Titels

21

BAND

- Wiederholt drück en, um einen Frequenzbereich auszuwählen

22

MENU

- Drück en, um das Systemmenü zu öffnen

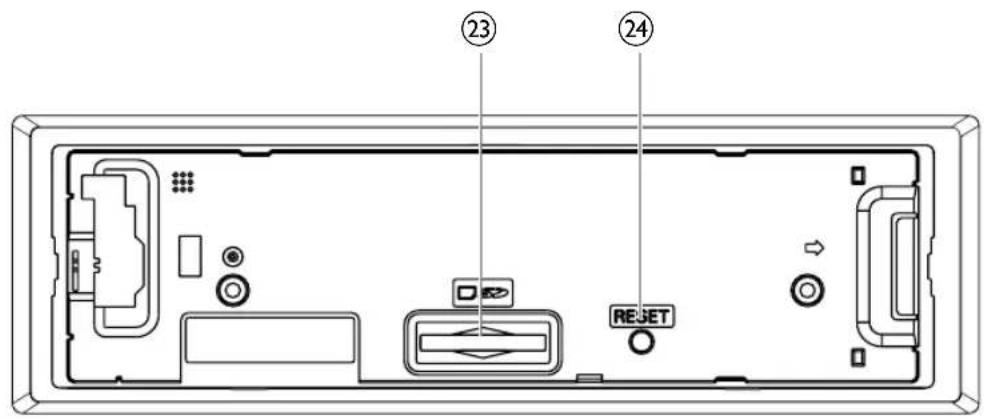

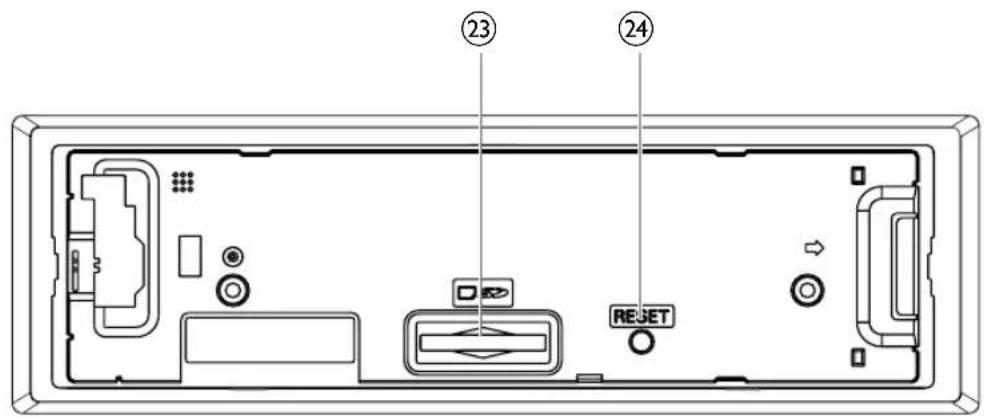

23

□SD

• Steckplatz für eine SD/SDHC-Karte

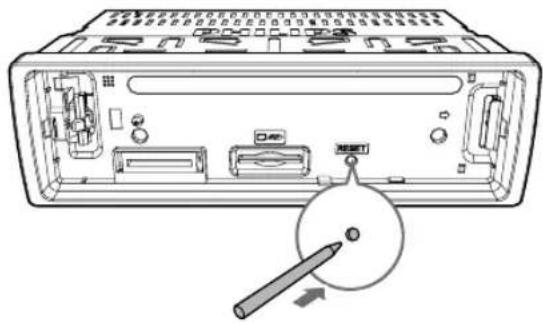

24

RESET

- Drück en, um das System auf die Werkseinstellungen zurückzusetzen

3 Installieren des Auto-Audiosystems

Achtung

- Verwenden Sie die Steuerelemente nur wie in diesem Benutzerhandbuch angegeben.

Folgen Sie den Anweisungen in diesem Kapitel immer nacheinander.

Diese Anweisungen gelten für eine typische Installation. Wenn für Ihr Auto jedoch andere Anforderungen gelten, nehmen Sie entsprechende Änderungen vor. Wenn Sie Fragen bezüglich der Installationskits haben, konsultieren Sie Ihren Einzelhändler vor Ort.

Hinweis

Dieses System dient nur für den Betrieb mit negativer Masse (Erdung) bei 12 V DC
Installieren Sie dieses System immer im Autoarmaturenbrett. Andere Orte können gefährlich sein, da die Rückseite des Systems während des Gebrauchs heiß wird.
Um Kurzschluss zu vermeiden, stellen Sie vor dem Anschließen sicher, dass die Zündung ausgeschaltet ist.
• Stellen Sie sicher, dass Sie das gelbe und rote Netzkabel erst verbinden, nachdem alle anderen Kabel verbunden wurden.
Stellen Sie sicher, dass alle losen Kabel mit Isolierband isoliert sind.
•Stellen Sie sicher, dass die Kabel nicht unter Schrauben oder in beweglichen Teilen (z.B. Sitzschiene) eingeklemmt werden.
Stellen Sie sicher, dass alle Erdungskabel mit einer gemeinsamen Erde verbunden sind.
- Verwenden Sie ausschließlich den mitgelieferten Montagebausatz, um eine sichere Befestigung zu gewährleisten.
Unpassende Sicherungen können Schaden oder Feuer verursachen. Wenn Sie die Sicherung wechseln müssen, konsultieren Sie einen Fachmann.
Wenn Sie andere Geräte mit diesem System verbinden, stellen Sie sicher, dass die Nennleistung des Autoschaltkreises höher ist als der gesamte Sicherungswert aller verbundenen Geräte.
Verbinden Sie Lautsprecherkabel nie mit dem Metallgehäuse oder dem Chassis des Autos.
- Verbinden Sie Lautsprecherkabel nie mit Klebeband miteinander.

Anschließen der Kabel

Hinweis

•Stellen Sie sichen, dass alle losen Kabel mit Isolierband isoliert sind.
Konsultieren Sie einen Fachmann, um die Drähte wie unten beschrieben anzuschließen.

1 Überprüfen Sie die Verdrahtung des Autos sorgfältig, und verbinden Sie dann die Drähte mit den ISO-Steckern.

ISO-Steck er Verbinden mit

a Grüner Streifen, schwarzkantiger grüner Streifen	Linker Rücklautsprecher
b Weißer Streifen, schwarzkantiger weißer Streifen	Linker Frontlautsprecher
c Grauer Streifen, schwarzkantiger grauer Streifen	Rechter Frontlautsprecher
d Violetter Streifen, schwarzkantiger violetter Streifen	Rechter Rücklautsprecher
e Roter Streifen Zündschlüssel + 12 V DC in der Position ON/ACC
f Blauer Streifen Steuerungskabel für Motor/elektrisches Antennenrelais

g Blau mit w Rand

eibem

Steuerungskabel für Verstärkerrelais

h Schwarzer Streifen Erdung

i Gelber Streifen	An die
	+12 VAutobatterie, die immer unter Spannung steht

2 Verbinden Sie die Antenne und den Verstärker wie abgebildet (sofern vorhanden).

	Buchsen an Rückwand	Externe Buchsen oder Anschlüsse
1	Für ISO-Stecker	Wie oben beschrieben
2	REAR L	Linker Rücklautsprecher
3	REAR R	Rechter Rücklautsprecher
4	ANTENNA	Antenne

Tipp

Die Polanordnung der ISO-Stecker hängt vom Fahrzeugtyp ab. Um Schaden am Gerät zu vermeiden, verbinden Sie sie ordnungsgemäß.

Montage im Armaturenbrett

- W enn das Auto nicht über einen integrierten Fahrt- oder Navigationscomputer verfügt, trennen Sie den negativen Anschluss der Autobatterie.

- W enn die Autobatterie nicht getrennt wird, stellen Sie zur Vermeidung von Kurzschlüssen sicher, dass sich die blanken Drähte nicht berühren.

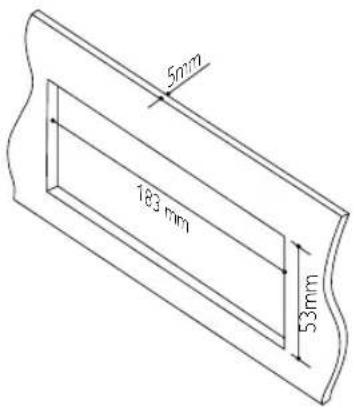

1 Stellen Sie sicher, dass die Öffnung im Armaturenbrett innerhalb der folgenden Maße liegt:

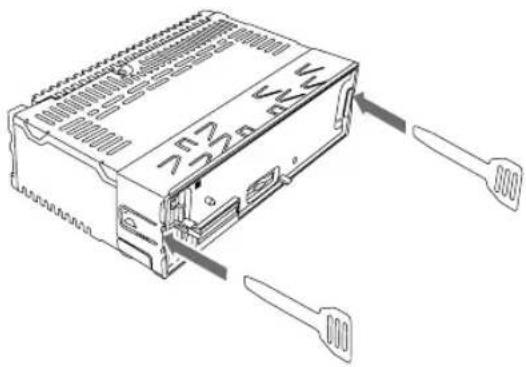

2 Entfernen Sie die Montagehalterung mit den enthaltenen Werkzeugen zum Auseinanderbauen.

3 Setzen Sie die Halterung ins Armaturenbrett ein, und biegen Sie die Laschen nach außen, um die Halterung zu befestigen.

4 Schieben Sie das Gerät in die Halterung, bis es einrastet.

5 Befestigen Sie die Abdeckung.

6 Schließen Sie den negativen Anschluss der Autobatterie wieder an.

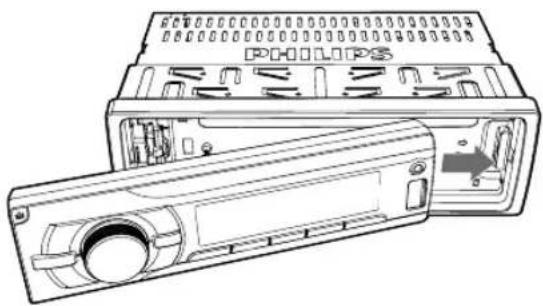

Befestigen des Bedienfelds

1 Setzen Sie die Aussparung am Bedienfeld in den Rahmen des Hauptgeräts ein.

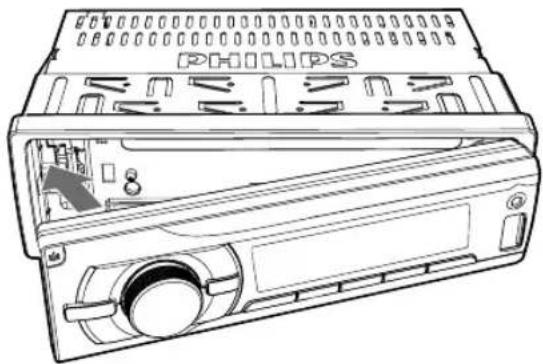

2 Drücken Sie die linke Seite des Bedienfelds nach innen, bis dieses einrastet.

Abnehmen des Bedienfelds

Hinweis

Bevor Sie eine SD-/SDHC-Karte einsetzen oder das System zurücksetzen, nehmen Sie das Bedienfeld ab. Bevor Sie das Bedienfeld abnehmen, vergewissern Sie sich, dass das System ausgeschaltet ist.

1 Drücken Sie um das Bedienf eld zu entfernen.
2 Ziehen Sie das Bedienfeld nach außen, um es zu entfernen.

Wenn Sie das Gerät zum ersten Mal einschalten

1 Drücken Sie um das System einzuschalten.
→sEwird [PHILIPS] und dann [SELECT OPERATING REGION]
(Radiogebiet auswählen) angezeigt.

2 Wenn eine der folgenden Optionen angezeigt wird, drehen Sie 🔍, um ein Radiogebiet auszuwählen, das Ihrem Standort entspricht.

• [AREA EUR OPE] (Westeuropa)
• [AREA ASIA] (Asien-P azifik-Raum)
• [AREA MID--EAST] (Naher Osten)
• [AREA A UST] (Australien)
• [AREA R USSIA] (Russland)
• [AREA USA] (USA)
• [AREA LA TIN] (Lateinamerika)
• [AREA JAP AN] (Japan)

3 Drücken Sie zur Bestätigung die Taste ^① → Das System schaltet automatisch in den Radiomodus.

- Um das System auszuschalten, halten Sie ① ✦ gedrückt, bis die Hintergrundbeleuchtung erlischt.

Einstellen des Zeitformats

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.

2 Drücken Sie wiederholt die Taste ^▲ /▼bis [CLK 24H] oder [CLK 12H] angezeigt wird.

3 Drehen Sie am [CLK 24H] oder [CLK 12H] auszuwählen.

• [CLK 24H]: 24-Stunden-Format

• [CLK 12H]: 12-Stunden-Format

Einstellen der Uhr

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt ▼/▲bis [CLK] angezeigt wird und die Uhrzeit blinkt.
3 Drehen Sie den Drehknopf gegen den Uhrzeigersinn, um die Stunden einzustellen.
4 Drehen Sie den Drehknopf 📂 Uhrzeigersinn, um die Minuten einzustellen.

Anzeigen der Uhr

Halten Sie DISP gedrückt, bis [CLK] und die eingestellte Uhrzeit angezeigt werden.

- Um die Uhranzeige zu beenden, drücken Sie eine beliebige Taste, oder drehen Sie ^1

Auswählen einer Quelle

Drücken Sie wiederholt AS/SOURCE, um eine Quelle auszuwählen.

• [RADIO]: UKW/MW (AM)-Radio hören
• [A UDIO IN]: Audioübertragung über die Buchse AUDIO IN hören
- [USB]: Wenn ein USB-Speichergerät angeschlossen und erkannt wird, können Sie diese Quelle auswählen, um darauf gespeicherte Audiodateien wiederzugeben.
- [SD/SDHC]: Wenn eine SD-/SDHC-Karte eingesetzt und erkannt wird, können Sie diese Quelle auswählen, um darauf gespeicherte Audiodateien wiederzugeben.

Auswählen einer Hörzone

1 Halten Sie ▲gedrückt, bis eine der folgenden Optionen angezeigt wird.
• [ALL]: Für alle Passagiere
• [FR ONT-L]: Nur für den Fahrersitz
• [FR ONT-R]: Nur für den Beifahrersitz

• [FR ONT]: Nur für die vorderen Passagiere

2 Drücken Sie wiederholt ▼ / ▲um eine Hörzone auszuwählen.

Stummschalten der Tastentöne

Die Tastentöne sind standardmäßig aktiviert.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt die Taste ^▲ /▼ bis [BEEP ON] oder [BEEP OFF] angezeigt wird.

• [BEEP ON]: Aktivieren der Tastentöne

• [BEEP OFF]: Deaktivieren der Tastentöne

3 Drehen Sie um die Einstellung zu ändern.

5 Empfangen v on Radiosendern

Wechseln zum Radiomodus

1 Drücken Sie wiederholt die Taste AS/SOURCE, um zur Quelle [RADIO] zu wechseln.
2 Drücken Sie wiederholt ▲ / ▼B AND, um einen Frequenzbereich auszuwählen.

Auswählen des Radiogebiets

Sie können ein Radiogebiet auswählen, das Ihrem Standort entspricht.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt ▲ / ▼bis eine der folgenden Optionen angezeigt wird.

• [AREA EUR OPE] (Westeuropa)
• [AREA ASIA] (Asien-P azifik-Raum)
• [AREA MID--EAST] (Naher Osten)
• [AREA AUST] (Australien)
• [AREA R USSIA] (Russland)
• [AREA USA] (USA)
• [AREA LA TIN] (Lateinamerika)
• [AREA JAP AN] (Japan)

3 Drehen Sie um eine Region auszuwählen.

Auswählen der Tunerempfindlichkeit

Um ausschließlich Radiosender mit starkem Signal oder mehr Radiosender zu erhalten, können Sie die Tunerempfindlichkeit ändern.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt die Taste ^▲ /▼ bis [LOC ON] oder [LOC OFF] angezeigt wird.
3 Drehen Sie am eine Einstellung auszuwählen.

• [LOC ON]: Nur Radiosender mit starkem Signal suchen

• [LOC OFF]: Radiosender mit starkem und schwachem Signal suchen

Suchen nach einem Radiosender

Automatisches Suchen nach einem Radiosender

Drücken Sie ◀◀ oder ▶▶m nach dem vorangehenden oder nächsten Radiosender mit starkem Signal zu suchen.

Manuelle Suche nach Radiosendern

1 Halten Sie oder geltrückt, bis [M] blinkt.
2 Drücken Sie wiederholt ◀◀ oder ▶dis die Zielfrequenz angezeigt wird.

Speichern von Radiosendern im Speicher

Hinweis

• Pro Frequenzbereich können Sie bis zu sechs Sender speichern.

Automatisches Speichern von Radiosendern

1 Drücken Sie wiederholt ▲ / ▼B AND, um einen Frequenzbereich auszuwählen.
2 Halten Sie AS/SOURCE gedrückt, bis [STORE---] angezeigt wird.

→ 30 h in die Suche abgeschlossen ist, wird der erste gespeicherte Radiosender gesendet.

- Um einen gespeicher ten Radiosender auszuwählen, drücken Sie 1 📌 2 3 REP , SHU code 5 . ▶16

Manuelles Speichern von Radiosendern

1 Drücken Sie wiederholt ▲/ ▼BAND, um einen Frequenzbereich auszuwählen.
2 Stellen Sie einen Radiosender ein, den Sie speichern möchten.
3 Halten Sie 1,7 ■2,3 REDEU4 5 ▶II6 gedrückt, um den Radiosender auf dem ausgewählten Kanal zu speichem.

- Um einen gespeicher ten Radiosender auszuwählen, drücken Sie 1, 2 3 REP, SHUode5. ▶16

Wiedergabe mit RDS

Die RDS-Funktion (Radio Data System) funktioniert nur in Bereichen mit UKW-Sendern, die RDS-Signale übertragen. Wenn Sie einen RDS-Sender einstellen, wird der Name des Senders angezeigt.

Aktivieren der RDS-Funktion

Hinweis

•Die RDS-Funktion ist standardmäßig aktivier t.
RDS-bezogene Einstellungen sind nur dann verfügbar, wenn die RDS-Funktion aktiviert ist.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt die Taste ^▲ /▼ bis [RDS ON] oder [RDS OFF] angezeigt wird.
3 Drehen Sie um [RDS ON] auszuwählen.

→ Die RDS-Funktion ist aktivier

- Um die RDS-Funktion zu deaktivieren, drehen Sie Ⓞ, und wählen Sie [RDS OFF] aus.

Auswählen eines Programmtyps

Bevor Sie RDS-Sender einstellen, können Sie einen Programmtyp auswählen, um nur nach Programmen der ausgewählten Kategorie zu suchen.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie mehrmals auf ▲/ ▼, ▼is [PTY] angezeigt wird.
3 Drücken Sie Ⓞ, um die Liste der Programmtypen zu öffnen.
4 Drehen Sie um einen Progr ammtyp auszuwählen, und drücken Sie dann zur Bestätigung.

Element Pr ogrammtyp Beschreibung

1 NEWS Nachrichten
2 AFFAIRS Politik und Aktuelles
3 INFO Spezielle Informati-onsprogramme
4 SPORT Sport
5 EDUCATE	Bildung und Weiterbildung
6 DRAMA	Hörspiele und Literatur
7	CULTURE	Kultur, Religion und Gesellschaft
8	SCIENCE	Wissenschaft
9	VARIED	Unterhaltungspro-gramme
10 POP M	Popmusik

11 R	OCK M	Rockmusik
12 EASY M		Unterhaltungsmusik
13 LIGHT M		Leichte Klassik
14 CLASSICS		Klassische Musik
15 OTHER M		SpezielleMusikprogramme
16 WEATHER		Wetter
17 FINANCE		Finanzen
18 CHILDREN		Kinderprogramme
19 SOCIAL		Gesellschaftsnach-richten
20 RELIGION		Religion
21 PHONE IN		Anrufsendungen
22 TRAVEL		Reiseprogramme
23 LEISURE		Freizeit
24 JAZZ		Jazzmusik
25 COUNTRY		Countrymusik
26 NATION M Einheimische Musik
27 OLDIES		Oldies
28 FOLK M		Folkmusik
29 DOCUMENT		Dokumentation
30 TEST		Wecktest
31 ALARM		Alarm

Verwenden der Frequenzwechsel-Funktion

Wenn das Signal eines RDS-Senders schwach ist, aktivieren Sie die Funktion AF (Frequenzwechsel), um einen anderen Sender zu suchen, der dasselbe Programm überträgt.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt die Taste ▲ / ▼, bis [AF ON] oder [AF OFF] angezeigt wird.
3 Drehen Sie um eine Einstellung auszuwählen.

• [AF ON]: Aktivieren der AF-Funktion.
• [AF OFF]: Deaktivieren der AF-Funktion.

Festlegen des Gebiets für AF-Tuning

Sie können das Gebiet für AF-Tuning folgendermaßen festlegen.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt die Taste ▲ / ▼ bis [REG ON] oder [REG OFF] angezeigt wird.

3 Drehen Sie um eine Einstellung auszuwählen.

• [REG ON]: Es können nur RDS-Sender im aktuellen Gebiet automatisch eingestellt werden.
  • [REG OFF]: Alle RDS-Sender können automatisch eingestellt werden.

Empfangen von Verkehrsmeldungen

Wenn Sie Verkehrsmeldungen erhalten möchten, aktivieren Sie die Funktion "TA" (Traffic Announcement).

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.
2 Drücken Sie wiederholt die Taste ^▲ /▼, bis [TA ON] oder [TA OFF] angezeigt wird.

3 Drehen Sie um eine Einstellung auszuwählen.

• [T A ON]: Wenn eine Verkehrsmeldung übertragen wird, schaltet das System automatisch in den Tuner-Modus und überträgt die Verkehrsmeldung. Wenn die Verkehrsmeldung zu Ende ist, kehrt das System in den vorangehenden Modus zurück.
  • [T A OFF]: Verkehrsmeldung unterbricht die aktuelle Wiedergabe nicht.

Tipp

Wenn eine Verkehrsmeldung die aktuelle Wiedergabe unterbricht, können Sie das System durch Drücken von wieder in den vorangehenden Modus schalten.

Synchronisieren der Systemuhr

Sie können die Systemuhr mit einem RDS-Sender synchronisieren, der Zeitsignale überträgt.

1 Drücken Sie MENU, um das Gerätemenü zu öffnen.

2 Drücken Sie wiederholt die Taste ▲/▼, bis [CT ON] oder [CT OFF] angezeigt wird.

3 Drehen Sie um eine Einstellung auszuwählen.

• [CT ON]: Automatisches Synchronisieren der Systemuhr mit dem RDS-Sender
• [CT OFF]: Automatische Uhrsynchronisierung mit RDS-Sender ist deaktiviert

Tipp

• Die Genauigkeit der Zeit hängt von dem RDS-Sender ab, der das Zeitsignal übermittelt.

6 Wiedergabe von einem Speichergerät

Dieses System kann MP3- Dateien wiedergeben, die auf ein kompatibles Speichergerät kopiert wurden.

Hinweis

Philips kann die Kompatibilität mit allen
Speicher geräten nicht garantieren.
Das NTFS-Dateisystem (New Technology File System) wird nicht unterstützt.

die Karte in den -Steckplatz ein, und bringen Sie die Frontabdeckung schließlich wieder an.

2 Drücken Sie wiederholt die Taste

AS/SOURCE, um zur Quelle zu wechseln.

• [USB]: Für ein USB-Speichergerät, das an den USB-Anschluss auf der Vorderseite angeschlossen ist
• [SD/SDHC]: Für eine SD-/SDHC-Karte, die in den -Steckplatz eingelegt ist

3 Wenn die Wiedergabe nicht automatisch startet, drücken Sie .

Wiedergabesteuerung

/ Wiederholt drück en, um einen Ordner auszuwählen Anhalten oder Fortsetzen der Wiedergabe

/ Drück en, um den vorherigen oder nächsten Titel wiederzugeben
/ Gedrückt halten, um einen Titel zurück- oder vorzuspulen

/DISP Wiederholt drück en, um verfügbare Informationen zum aktuellen Titel anzuzeigen. Wiederholt drücken, um einen Wiedergabemodus auszuwählen:

• [REP ONE]: Wiederholen des aktuellen Titels
• [RPT FLD]: Wiederholen aller Titel im aktuellen Ordner, oder
• [RPT ALL]: Wiederholen aller Titel auf dem Speichergerät

1 Schließen Sie ein kompatibles USB-Speichergerät an, oder setzen Sie eine SD-/SDHC-Karte ein.

- Wenn Sie eine SD-/SDHC-Karte verwenden, nehmen Sie zuerst die Frontabdeckung ab, setzen Sie dann

Taste Funktion

SHUF 4

Wiederholt drücken, um einen Wiedergabemodus auszuwählen:

• [SHU ALL]: Wiedergeben aller Titel in zufälliger Reihenfolge
• [SHU FLD]: Wiedergeben aller Titel im aktuellen Ordner in zufälliger Reihenfolge, oder
• [SHU OFF]: Wiedergeben aller Titel auf dem Speichergerät der Reihe nach

Wechseln zwischen Titeln

Während der Wiedergabe können Sie schnell zwischen Titeln oder Ordnern wechseln.

Direktes Wechseln zwischen Titeln

1 Drücken Sie 1, um die Titelliste zu öffnen. → Der Dateiname des aktuell Eitels wird angezeigt.
2 Drehen Sie am zwischen den Titeln zu wechseln.
3 Drücken Sie Ⓞ, um den ausgewählten Titel wiederzugeben.

Wechseln zwischen Ordnern

1 Drücken Sie 2, um die Ordnerliste zu öffnen.
→ Der Name des aktuellen Ordnswird angezeigt.
2 Drehen Sie am zwischen den Ordnern zu wechseln.
3 Drücken Sie Ⓞ, um einen Ordner auszuwählen.
Das System gibt densten Titel in diesem Ordner wieder.

7 Wiedergabe von einem externen Player

Sie können mit dem System den Audioeingang eines externen Players, z. B. eines MP3-Players, verstärken.

1 Drücken Sie wiederholt die Taste AS/SOURCE, um zur Quelle [AUDIO IN] zu wechseln.
2 Verbinden Sie ein Audioeingangskabel mit einem 3,5 mm Stecker an beiden Enden mit

• der A UDIO IN-Buchse auf der Vorderseite und

- Der Audioausgangsbuchse (normalerweise die Kopfhörerbuchse) am externen Player.

3 Starten Sie die Audio-Wiedergabe auf dem externen Player.

8 Anpassen v on Toneinstellungen

Die folgenden Funktionen treffen für alle unterstützten Medien zu.

Taste Funktion
➊	Drehen zum Verringern oder Erhöhen der Lautstärke
➊	Drücken, um die Stummschaltung der Lautsprecher zu aktivieren/deaktivieren.
MAX SOUND	Drücken, um die Funktion MAX Sound zu aktivieren oder deaktivieren
DBB Drücken, um den DBB-Effekt (Dynamic Bass Boost) zu aktivieren oder deaktivieren
EQ AUDIO	Wiederholt drücken, um eine Equalizer-Option auszuwählen
EQ AUDIO	1 Gedrückt halten, um die Einrichtung individueller Equalizer-Optionen zu aktivieren.2 Wiederholt drücken, um eine Option auszuwählen: [BAS] (Bass), [TRE] (Höhen), [BAL] (Balance) oder [FAD] (Fader).3 Drehen Sie um die Einstellung anzupassen.

9 Zusätzliche Informationen

Aufladen Ihres USB-Geräts

Sie können Ihr USB-Gerät, z. B. Ihr Smartphone, mit diesem Produkt aufladen.

Hinweis

• Die Ausgangsspannung über den USB-Anschluss beträgt 5 V mit 1,0 A Ausgangsstrom.

Verbinden Sie Ihr USB-Gerät über das USB-Kabel mit diesem Produkt. Nachdem das USB-Gerät verbunden und erkannt wurde, beginnt es automatisch aufzuladen.

Zurücksetzen des Systems

Wenn das System nicht ordnungsgemäß funktioniert, setzen Sie es auf die Werkseinstellungen zurück.

1 Nehmen Sie das Bedienfeld ab.
2 Drücken Sie mit einem Kugelschreiber oder Zahnstocher die Taste RESET.
Alle Einstellungenen auf die Werkseinstellungen zurückgesetzt.

Auswechseln der Sicherung

Wenn keine Stromversorgung vorhanden ist, prüfen Sie die Sicherung, und wechseln Sie sie bei Beschädigung aus.

1 Überprüfen Sie die elektrischen Verbindungen.
2 Nehmen Sie die beschädigte Sicherung an der Rückseite heraus.
3 Setzen Sie eine neue Sicherung mit den gleichen Spezifikationen ein (15 A).

Wenn die Sicherung sofort nach dem Einsetzen wieder defekt ist, liegt möglicherweise ein interner Fehler vor. Wenden Sie sich in diesem Fall an Ihren Händler vor Ort.

10 Produktinformationen

Hinweis

Änderungen der technischen Daten vorbehalten.

Allgemein

Stromversorgung	12 V DC (11 V bis 16 V), negative Masse
Sicherung	15 A
Geeignete Lautsprecher-Impedanz	4 bis 8 Ω
Maximale Ausgangsleistung	50 W × 4
Konstante Ausgabeleistung	22 W × 4 RMS (4 Ω 10 %T. H. D.)
Ausgangsspannung für Pre-Amp	2,5 V
Aux-in-Pegel	≥ 500 mV
Abmessungen (B × H × T):	188 × 58 × 110 mm
Gewicht 0,63 kg

Radio

Frequenzbereich – UKW	87,5 bis 108,0 MHz(100 kHz pro Schritt bei automatischer Suche und 50 kHz pro Schritt bei manueller Suche)
NutzbareEmpfindlichkeit – UKW(S/N = 20 dB)	8 μV
Frequenzbereich – AM (MW)	522 bis 1.620 kHz(9 kHz)530 bis 1.710 kHz(10 kHz)
NutzbareEmpfindlichkeit – BIN (MW)(S/N = 20 dB)	30 μV

11 Fehlerbehebung

Warnung

Öffnen Sie auf keinen Fall das Gehäuse des Geräts.

Bei eigenhändigen Reparaturversuchen verfällt die Garantie.

Wenn Sie bei der Verwendung dieses Geräts Probleme feststellen, prüfen Sie bitte die folgenden Punkte, bevor Sie Serviceleistungen anfordern. Besteht das Problem auch weiterhin, besuchen Sie die Philips Website unter www.philips.com/support. Wenn Sie den Kundendienst kontaktieren, vergewissern Sie sich, dass das Produkt sich in Ihrer Nähe befindet und die Modell- und Seriennummer zur Verfügung stehen.

Keine Stromversorgung oder kein Ton.

• Die Stromversorgung von der Autobatterie ist unterbrochen, oder die Autobatterie ist leer. Schließen Sie das System an eine Autobatterie an.
- Motor des Autos wurde nicht gestartet. Starten Sie den Motor des Autos.
- Kabel sind nicht richtig angeschlossen. Überprüfen Sie die Verbindungen.
• Die Sicherung ist durchgebrannt. Ersetzen Sie die Sicherung.
- Lautstärke zu gering. Einstellen der Lautstärke
- Wenn die Lösungen oben das Problem nicht beheben, drücken Sie die RESET-Taste.
- Stellen Sie sicher, dass der aktuelle Titel in einem kompatiblen Format vorliegt.

Sendungen rauschen.

• Signale sind zu schwach. Wählen Sie einen anderen Radiosender mit stärkerem Signal.
• Überprüfen Sie die Verbindung der Autoantenne.
• Ändem Sie die Übertragungseinstellung von Stereo auf Mono.

Voreingestellte Sender sind gelöscht.

- Akkukabel ist nicht richtig angeschlossen. Verbinden Sie das Akkukabel mit dem Anschluss, der immer unter Spannung steht.

Auf dem Display wird "ERR-12" angezeigt.

- Datenfehler. Überprüfen Sie das USB-Speichergerät bzw. die SD-/SDHC-Karte.

12 Hinweis

Änderungen oder Modifizierungen des Geräts, die nicht ausdrücklich von Philips genehmigt wurden, können zum Erlöschen der Betriebserlaubnis führen.

Umweltschutz

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können.

Dieses Symbol auf einem Produkt bedeutet, dass für dieses Produkt die Europäische Richtlinie 2012/19/EU gilt. Informieren Sie sich über die örtlichen Bestimmungen zur getrennten Sammlung elektrischer und elektronischer Geräte. Befolgen Sie die örtlichen Bestimmungen, und entsorgen Sie das Produkt nicht mit dem normalen Hausmüll. Eine ordnungsgemäße Entsorgung von alten Produkten hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Umweltinformationen

Auf überflüssige Verpackung wurde verzichtet. Die Verpackung kann leicht in drei Materialtypen getrennt werden: Pappe (Karton), Styropor (Polsterung) und Polyethylen (Beutel, Schaumstoff-Schutzfolie). Ihr Gerät besteht aus Werkstoffen, die wiederverwendet werden können, wenn das Gerät von einem spezialisierten Fachbetrieb demontiert wird. Bitte beachten Sie die örtlichen Vorschriften zur Entsorgung von

Verpackungsmaterial, verbrauchten Batterien und Altgeräten.

Copyright

Andere Marken und Markennamen sind Eigentum der jeweiligen Unternehmen.

Inhoudsopgave

1 Veiligheid 42

Hiermit erklärt Philips dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Die Konformitätserklärung finden Sie unter www.philips.com/support.

EL

Συμμόρφωση

• Philips räumt seinen Kunden eine Garantie von zwei Jahren ab Kaufdatum des Produkts ein. Wenn ein Defekt aufgrund von Herstellungsfehlem oder fehlerhaften Materialien innerhalb dieser zweijährigen Garantiezeit auftritt, repariert oder ersetzt Philips das Produkt auf eigene Kosten.
  • Philips erstattet die Kosten für Reparatur und Ersatz der Produkte nur, wenn z. B. mit einer Rechnung/Quittung eindeutig nachgewiesen werden kann, dass der Tag der Garantiebeanspruchung innerhalb der Garantiezeit liegt.
  Die Garantie gilt nicht für Produkte oder Produktteile, die einem normalen Verschleiß ausgesetzt sind und aufgrund ihrer Beschaffenheit als Verschleißteile eingestuft werden können, oder die aus Glas hergestellt sind.
  • Die Garantie gilt nicht für Schäden, die durch unsachgemäßen Gebrauch oder mangelhafte Wartung entstanden sind (z. B. wenn Teile durch Kalk blockiert sind) oder die aufgrund von Veränderungen oder Reparaturen durch nicht von Philips autorisierte Personen verursacht wurden.
  Um eine ordnungsgemäße Verwendung des Produkts sicherzustellen, sollte sich der Benutzer strikt an die Anweisungen in der Bedienungsanleitung halten und keine Handlungen durchführen, von denen in der Bedienungsanleitung abgeraten wird bzw. vor denen darin ausdrücklich gewamt wird. Wichtig: Garantieeinschränkungen für bestimmte Produkte und Materialien
• Für einige Produkte gelten möglicherweise nur eingeschränkte Garantiebestimmungen (z. B. aufgrund der verwendeten Materialien). Eventuelle Garantieeinschränkungen finden Sie im Abschnitt "Garantieeinschränkungen" im Kapitel "Garantie und Kundendienst" der Bedienungsanleitung.
  • Diese Garantieeinschränkungen haben keinen Einfluss auf Ihre gesetzlich festgelegten Rechte.

Service

Der Kundendienst steht während und nach der Garantiezeit in allen Ländern zur Verfügung, in denen das Produkt offiziell von Philips vertrieben wird. In Ländern, in denen das Produkt nicht von Philips vertrieben wird, wird der Kundendienst von der nationalen Philips-Organisation bereitgestellt. In Frankreich, Deutschland, Italien, den Niederlanden, Belgien und der Schweiz ist diese Organisation D.P.A. Europe. In diesem Fall kann es zu Verzögerungen kommen, wenn die erforderlichen Ersatzteile nicht verfügbar sind. Wenden Sie sich für den Kundendienst an Ihren Händler oder an DPA Europe. Kontaktieren Sie DPA Europe, wenn Sie weitere Informationen benötigen oder wenn Probleme im Zusammenhang mit der Inanspruchnahme der Garantie auftreten.

ITALIANO

Garanzia

Kontaktinformationen
Land	Hotline Service-Sprachen Öffnungszeiten		E-Mail-Adresse Service	Center-Adresse
Belgien	[phone]	FranzösischDeutschNiede-ländisch(folgt)	Montag bis Freitag09:00 - 12:0011:00 - 17:00	[e-mail]	Centre SAV Philips – D.A.M., Impasse Guillot, 06100 Nizza, Frankreich
Deutschland +49	6251 94 43 001	DeutschDeutsch	Montag bis Freitag08:00 - 17:00(ohne Unterbrechung)	[e-mail]	Philips Car Repair Center,c/o Tanserv 2000. Repair Service GmbH & Co KG. Robert-Bosch-Srasse 33a, D 64625 Bensheim, Deutschland
Niederlande +31	41 27 88 114	DeutschDeutschNiede-ländisch(folgt)	Montag bis Freitag08:00 - 17:00(ohne Unterbrechung)	[e-mail]	Transerv 2000, Repair Service GmbH & Co KG, c/o Raben BI BV fiisal Oss, Vorslengraifdonk BI, NI-5342 LW Oss, Niederlande
Italien +39 06 94	80 54 35	ItalienischDeutsch	Montag bis Freitag09:00 - 12:0014:00 - 17:00	[e-mail]	CESI S.R.L., Via Socrate 14, Casnate con Bernate, COMO, Italien
Schweiz +11 22	51 81 915	FranzösischItalienischDeutschDeutsch (folgt)	Montag bis Freitag09:00 - 12:0011:00 - 17:00	[e-mail]	Transerv 2000 AG, Moosmallstraße 36, 8953 Dietikon, Schweiz
Frankreich +33	493 51 68 98	FranzösischDeutsch	Montag bis Freitag09:00 - 12:0011:00 - 17:00	[e-mail]	Centre SAV Philips – D.A.M., Impasse Guillot, 06100 Nizza, Frankreich
