Tipo de producto	Altavoz de estantería/columna
Marca	Yamaha
Modelo	NS-777
Dimensiones (An x Al x Pr)	220 x 1000 x 320 mm
Peso	Aproximadamente 20 kg
Impedancia nominal	8 ohmios
Sensibilidad	90 dB (2.83V, 1m)
Respuesta en frecuencia	30 Hz - 40 kHz (-10 dB)
Potencia admisible (RMS)	200 W
Potencia pico	400 W
Configuración de altavoces	3 vías, bass-reflex
Número de altavoces	4 (2 woofers, 1 medio, 1 tweeter)
Diámetro del woofer	2 x 16 cm (7 pulgadas)
Diámetro del medio	1 x 13 cm (5 pulgadas)
Diámetro del tweeter	1 x 2.5 cm (1 pulgada) de cúpula blanda
Funciones principales	Reproducción de sonido de alta fidelidad, escucha estéreo, adaptación para cine en casa
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar productos químicos y humedad
Seguridad	No exponer al agua, no abrir la carcasa, mantener alejado de fuentes de calor
Piezas de repuesto y reparabilidad	Contactar al servicio postventa de Yamaha para cualquier pieza o reparación

Preguntas frecuentes - NS-777 YAMAHA

¿Cómo conectar los altavoces Yamaha NS-777 a un amplificador?

Utilice cables de altavoz de calidad. Conecte los terminales rojos (+) del altavoz a los terminales rojos del amplificador, y los terminales negros (-) juntos. Apriete firmemente los conectores banana o las horquillas.

¿Cuál es la impedancia de los NS-777?

La impedancia nominal es de 8 ohmios, compatible con la mayoría de los amplificadores Hi-Fi y de cine en casa.

¿Puedo usar los NS-777 en cine en casa?

Sí, estos altavoces son ideales como altavoces frontales (izquierdo/derecho) en un sistema de cine en casa. Su respuesta en frecuencia extendida y su potencia los hacen adecuados para efectos de sonido.

¿Cómo limpiar las rejillas y la caja?

Retire las rejillas si es posible. Limpie las rejillas con una aspiradora (cepillo suave) y la caja con un paño de microfibra ligeramente húmedo. Evite cualquier producto químico que podría dañar el acabado.

¿Qué potencia de amplificador recomienda?

Se recomienda un amplificador de 50 a 200 W RMS por canal para aprovechar al máximo los NS-777 sin riesgo de saturación.

¿Los NS-777 están blindados contra interferencias magnéticas?

No, estos altavoces no están blindados. No los coloque cerca de un televisor CRT o de una pantalla sensible a campos magnéticos.

¿Cómo optimizar la colocación de los NS-777?

Colóquelos a al menos 20 cm de la pared trasera, los tweeters a la altura del oído. Sepárelos de 2 a 3 metros entre sí para una buena escena sonora. Evite las esquinas.

¿Qué hacer en caso de distorsión?

Primero verifique el nivel del amplificador: redúzcalo. Si la distorsión persiste, asegúrese de que los cables estén bien conectados y que la impedancia de carga sea correcta. Un amplificador demasiado débil también puede causar distorsión.

¿Hay un fusible de protección?

Los NS-777 no tienen fusible interno. La protección la proporciona el amplificador. En caso de sobrecarga, el amplificador puede apagarse automáticamente.

¿Las rejillas son extraíbles?

Sí, las rejillas están fijadas con imanes o salientes. Tire suavemente hacia adelante para retirarlas. Vuelva a colocarlas después de la limpieza.

MANUAL DE USUARIO NS-777 YAMAHA

Gracias por haber escogido este sistema de altavoces YAMAHA.

PRECAUCIÓN

Antes de utilizar el altavoz lea lo siguiente.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
• Instale el altavoz en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

- Para evitar que el exterior no se deforme o decolore, no instale el altavoz donde quede expuesto a los rayos del sol o humedad excesiva.

- No colocar los siguientes objetos en este el altavoz: Vidrio, porcelana, pequeños trozos de metal etc. Si el vidrio, etc. se cae por la vibración y se rompe, puede provocar heridas corporales.

Una vela encendida etc.

Si la vela se cae por la vibración puede provocar un incendio y heridas corporales.

Un recipiente que contenga agua

Si el recipiente se cae por la vibración y el agua se derrama puede provocar un daño en el altavoz y/o puede recibir una descarga eléctrica.

- No coloque el altavoz en un lugar donde puedan caer objetos extraños como gotas de agua. Podría causarse un incendio, daños a el altavoz, y/o lesiones personales.

- No instale el altavoz en un lugar donde pueda golpearse y caerse o pueda recibir el impacto de un objeto que caiga encima. Un lugar estable también contribuirá a obtener un sonido mejor.

- Si se instalan el altavoz en el mismo estante o mueble que el giradiscos puede provocar una realimentación del sonido.

- Nunca ponga una mano o un objeto extraño en el puerto situado en la parte trasera del altavoz, ya que podría causar daños personales y/o daños al altavoz.

- Al cambiar el altavoz de sitio, no sujete el puerto, ya que podría causar daños personales y/o daños al altavoz.

- Si se nota una distorsión del sonido, baje el control de volumen del amplificador. No permita que su amplificador entre en “corte”. Esto puede dañar el altavoz.

- Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal de el altavoz, debe tener cuidado para no superar la entrada máxima de los altavoces.

- No limpie el altavoz con disolventes químicos porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco.

• No intente modificar ni arreglar el altavoz. Póngase en contacto con el personal del servicio técnico de YAMAHA cuando necesite sus servicios. En ningún caso deberá abrirse la caja.
• La instalación en un lugar seguro es responsabilidad del propietario. YAMAHA no se hace responsable por ningún accidente provocado por una instalación incorrecta de el altavoz.

PRECAUCIONES EN LA UBICACIÓN DE LOS ALTAVOCES

El altavoz fue construido con la mayoría de su peso localizado en la parte superior, y es por esto susceptible a caerse si no se tiene el cuidado adecuado para asegurar su estabilidad. Si el altavoz se cae, se puede dañar o puede ser la causa de lesiones (o hasta la muerte) a personas y/o daños a propiedades personales.

Para un uso seguro y adecuado del altavoz:

• Coloque el altavoz en una ubicación que sea sólida, nivelada, lisa y baja (con respecto al piso).
• No empuje o aplique presión a los lados de los altavoces cuando los mueva, o apoye objetos sobre los costados de estos.
• No se siente ni coloque objetos en la parte superior del altavoz.

Vibraciones o sacudidas asociadas con terremotos y otros fenómenos o actividades pueden causar que el altavoz se caiga.

Por razones de seguridad, se recomienda utilizar productos disponibles en el comercio que incrementan la estabilidad del altavoz (adaptadores de metal o cadenas, etc.).

Utilice los soportes incluidos con el altavoz para incrementar la estabilidad:

Asegúrese de utilizar los soportes independientemente de donde estén posicionados el altavoz. La fijación de los soportes incluidos con el altavoz refuerza la base de los mismos para que no se caigan.

Por favor tenga la precaución de que aún cuando los soportes están conectados, esto no garantiza que el altavoz no se caerá.

FIJACIÓN DE LOS SOPORTES

Cuando coloque los altavoces, asegúrese de utilizar los soportes para incrementar la estabilidad.

Los soportes suministrados son de dos tipos. Dos soportes son para el lado derecho y los otros son para el lado izquierdo. Coloque cada soporte en la posición correcta en la parte inferior del altavoz según la figura que aparece a continuación.

Vista desde la parte inferior del altavoz

Utilice los 8 agujeros especificados localizados en la base del altavoz.

Procedimiento:

① En primer lugar, pase el tornillo por la arandela, a continuación, a través del orificio interno del soporte, y atornille en el orificio exterior del altavoz. No apriete demasiado en este punto.

②Pase un tornillo a través del orificio exterior del soporte y atorníllelo en otro orificio de la base del altavoz.
③Apriete ambos tornillos firmemente.
④ Fije una almohadilla a la parte inferior de la porción final del soporte.
⑤ Fije los otros soportes a las otras esquinas de la base del altavoz en la misma forma y confirme que los 4 soportes se han fijado firmemente.

Tenga cuidado de no aplicar fuerza a los lados del altavoz, de lo contrario el altavoz se puede caer causando daño a este o lesiones personales.

CONEXIONES CON EL AMPLIFICADOR

Este sistema de altavoces es apto para las conexiones estándar y de doble cable. Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

[Conexión estándar]

■ CONEXIONES

• Conecte las terminales de entrada tipo tornillo en la parte trasera de el altavoz a las terminales de salida de altavoz del amplificador (o receptor) con el cable de altavoz.
• Conecte los terminales (+) en el amplificador (o receptor) y el altavoz utilizando un lado del cable. Conecte los terminales (−) en ambos componentes utilizando el otro lado del cable.
• Conecte un altavoz a las terminales izquierdas (marcadas con la letra L) de su amplificador, y otro altavoz a las terminales derechas (marcadas con la letra R), asegúrese de no invertir las polaridades (+, -). Si un altavoz se conecta con la polaridad invertida, el sonido no será natural y habrá ausencia de bajos.

Como conectar:

①Retire la capa aislante que cubre las extremidades de cada cable de altavoz girando hasta que se desprenda.

②Afloje la perilla del terminal.
③Inserte el cable pelado.
④Apriete el nudo y fije el cable. Tire ligeramente del cable en el terminal para verificar que está firmemente conectado.

Nota

No deje que los cables pelados estén en contacto ya que ello podría ocasionar daños al altavoz, al amplificador o a ambos.

[Utilice una clavija banana]

①Apriete la perilla del terminal.
②Inserte la clavija banana en el terminal.

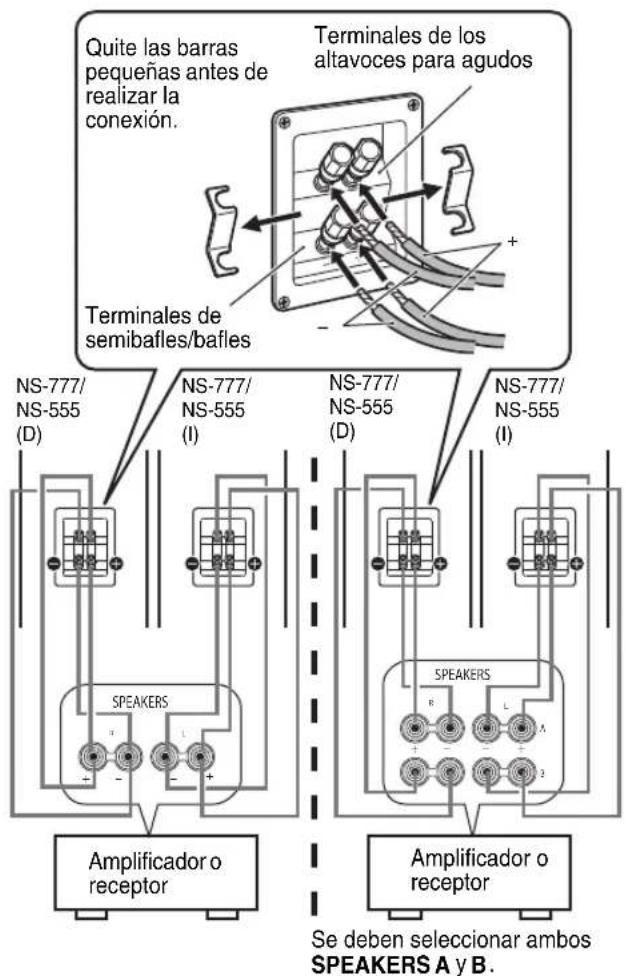

[Conexión de dos cables]

Este sistema de altavoz es apto para conexiones de doble cable. Para conectar el altavoz a los terminales de salida del amplificador (o receptor), se utilizan dos pares de cables para cada blafle/semibafle y los altavoces para agudos en lugar de las conexiones estándar.

Este tipo de conexión disminuye la distorsión de modulación causada por la resistencia eléctrica de los cables y la corriente circulante de los altavoces. Por lo tanto, se puede esperar una calidad de sonido pura.

Para utilizar conexiones de dos cables, retire las barras cortas de los terminales, a continuación, conecte el semibafle/bafle y el altavoz para agudos al amplificador de forma independiente, utilizando dos pares de cables.

COLOCACIÓN DE LOS ALTAVOCES

Coloque los altavoces sobre una superficie robusta, sin vibraciones y bien construida.

■ Empleo como altavoces estéreo de 2 canales

Se obtendrán mejores imágenes estéreo cuando se ponen los altavoces un poco girados hacia los oyentes.

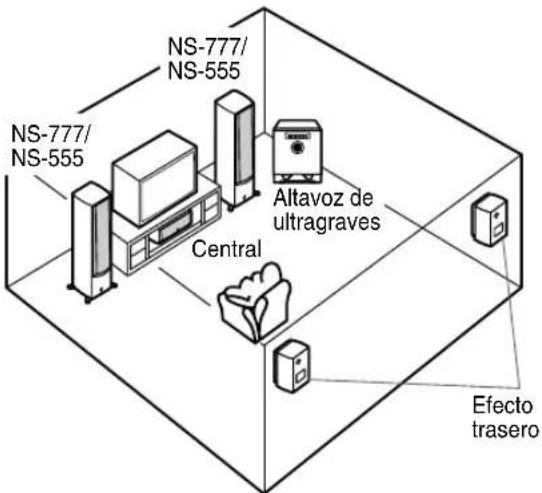

■ Empleo como altavoces principales en un sistema de canales múltiples

Sitúe los altavoces a ambos lados del televisor. La colocación de los altavoces es importante, porque controla toda la calidad del sonido en un sistema de canales múltiples. Sitúe los altavoces basándose en su posición de audición siguiendo los procedimientos del manual de instrucciones suministrado con su amplificador.

Nota

Este altavoz presenta un diseño blindado magnéticamente, pero todavía es probable que al ubicarlo demasiado cerca de un equipo de televisión se pueda deteriorar el color de la imagen. Si esto sucede, mueva el altavoz lejos del equipo de televisión.

EXTRACCIÓN DE LA CUBIERTA FRONTAL

La cubierta frontal se fija a la caja acústica por seis puntos, y puede extraerse si así se desea. Para extraer la cubierta, tómela por ambos lados y tire de la misma lentamente recto hacia adelante para separarla del altavoz. Para colocarla, alinee los seis apéndices en la superficie interior de la cubierta con los seis orificios correspondientes en el altavoz y empújela con cuidado.

Nota

Cuando se extraiga la cubierta, tenga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excesiva con herramientas.

ESPECIFICACIONES

NS-777

Tipo ......Sistema de altavoces de reflejo de grave de 3 vías

Tipo de blindaje magnético

Accionador ....20 cm woofer cónico x 2

Antena de guía de ondas de 13 cm

cónica de medio alcance

Antena de guía de ondas de 2,5 cm para

altavoz de agudos doméstico

Respuesta en frecuencia 30 Hz – 35 kHz

Impedancia nominal.... 6 ohmios

Potencia de entrada nominal.... 100 W

Potencia máxima de entrada 250 W

Sensibilidad....89 dB/2,83 V/m

Frecuencia cruzada 1 kHz, 4 kHz

Dimensiones (An x Al x Pr) ..... 276 mm x 1100 mm x 390 mm

Peso....24,4 kg

Accesorios...... Soporte (D x 2, I x 2)

Arandela x 4

Tornillo x 8

Almohadilla x 4

NS-555

Tipo ......Sistema de altavoces de reflejo de grave de 3 vías

Tipo de blindaje magnético

Accionador ....16 cm woofer cónico x 2

Antena de guía de ondas de 13 cm

cónica de medio alcance

Antena de guía de ondas de 2,5 cm para

altavoz de agudos doméstico

Respuesta en frecuencia 35 Hz – 35 kHz

Impedancia nominal.... 6 ohmios

Potencia de entrada nominal.... 100 W

Potencia máxima de entrada 250 W

Sensibilidad....88 dB/2,83 V/m

Frecuencia cruzada 1 kHz, 4 kHz

Dimensiones (An x Al x Pr)

222 mm x 980 mm x 345 mm

Peso....20 kg

Accesorios...... Soporte (D x 2, I x 2)

Arandela x 4

Tornillo x 8

Almohadilla x 4

• Especificaciones sujetas a cambios sin previo aviso debido a las modificaciones del producto.
• Deberá asegurarse de no exceder los valores de potencia indicados anteriormente.
