NS-777 - Högtalare YAMAHA - Gratis bruksanvisning och manual

Produkttyp	Hyllhögtalare/golvhögtalare
Märke	Yamaha
Modell	NS-777
Mått (B x H x D)	220 x 1000 x 320 mm
Vikt	Cirka 20 kg
Nominell impedans	8 ohm
Känslighet	90 dB (2,83V, 1m)
Frekvensomfång	30 Hz - 40 kHz (-10 dB)
Rekommenderad effekt (RMS)	200 W
Toppeffekt	400 W
Högtalarkonfiguration	3-vägs, basreflex
Antal element	4 (2 bas, 1 mellanregister, 1 diskant)
Diameter bas	2 x 16 cm (7 tum)
Diameter mellanregister	1 x 13 cm (5 tum)
Diameter diskant	1 x 2,5 cm (1 tum) mjuk dome
Huvudfunktioner	Högkvalitativ ljudåtergivning, stereolyssning, hemmabioanpassning
Underhåll och rengöring	Rengör med en mjuk, torr trasa; undvik kemikalier och fukt
Säkerhet	Utsätt inte för vatten, öppna inte höljet, håll borta från värmekällor
Reservdelar och reparerbarhet	Kontakta Yamahas kundtjänst för reservdelar eller reparation

Vanliga frågor - NS-777 YAMAHA

Hur ansluter man Yamaha NS-777 till en förstärkare?

Använd högtalarkablar av god kvalitet. Anslut de röda (+) polerna på högtalaren till de röda polerna på förstärkaren och de svarta (-) polerna tillsammans. Dra åt banankontakter eller kabelskor ordentligt.

Vad är impedansen på NS-777?

Nominell impedans är 8 ohm, kompatibel med de flesta Hi-Fi- och hemmabioförstärkare.

Kan jag använda NS-777 i hemmabiosystem?

Ja, dessa högtalare är idealiska som fronthögtalare (vänster/höger) i ett hemmabiosystem. Deras breda frekvensomfång och effekt gör dem lämpliga för ljudeffekter.

Hur rengör man gallren och lådan?

Ta bort gallren om möjligt. Rengör gallren med en dammsugare (mjuk borste) och lådan med en lätt fuktig mikrofiberduk. Undvik alla kemikalier som kan skada ytfinishen.

Vilken förstärkareffekt rekommenderar ni?

En förstärkare på 50 till 200 W RMS per kanal rekommenderas för att fullt utnyttja NS-777 utan risk för distorsion.

Är NS-777 skärmade mot magnetiska störningar?

Nej, dessa högtalare är inte skärmade. Placera dem inte i omedelbar närhet av en CRT-TV eller skärm som är känslig för magnetfält.

Hur optimerar man placeringen av NS-777?

Placera dem minst 20 cm från bakväggen, med diskantelementen i öronhöjd. Håll ett avstånd på 2 till 3 meter mellan dem för en bra ljudbild. Undvik hörn.

Vad gör man vid distorsion?

Kontrollera först förstärkarens nivå: sänk den. Om distorsionen kvarstår, se till att kablarna är ordentligt anslutna och att lastimpedansen är korrekt. En för svag förstärkare kan också orsaka distorsion.

Finns det en skyddssäkring?

NS-777 har ingen intern säkring. Skyddet tillhandahålls av förstärkaren. Vid överbelastning kan förstärkaren stängas av automatiskt.

Är gallren avtagbara?

Ja, gallren fästs med magneter eller tappar. Dra försiktigt framåt för att ta bort dem. Sätt tillbaka dem efter rengöring.

BRUKSANVISNING NS-777 YAMAHA

Tack för att du valde ett YAMAHA-högtalarsystem.

FÖRSIKTIGHETSÅTGÄRDER

Läs dessa försiktighetsåtgärder riktigt noggrant innan du använder högtalarna.

• För att försäkra dig om bästa prestanda, ska denna bruksanvisning läsas noggrant. Förvara den på ett säkert ställe för framtida referens.
• Upprätta högtalaren på en sval, torr och ren plats - bort från fönster, värmckällor, källor till överdriven vibration, damm, fukt och kyla. Undvik surrande källor (transformatorer, motorer). För att förhindra brand eller elektrisk stöt, ska högtalaren inte utsättas för regn eller vatten.
• För att förhindra att höljet blir skevt eller missfärgas, ska högtalaren inte placeras där den kommer att utsättas för direkt solljus eller hög fuktighet.
• Placera inte följande föremål på högtalaren: Glas, porslin, små metallstycken etc. Om glas etc. faller på grund av vibrationer och slås sönder kan det orsaka kroppsskada.

Ett brinnande ljus etc.

Om ljuset faller på grund av vibrationer, kan det orsaka brand och kroppsskada.

Ett kärl med vatten i det

Om kärlet faller på grund av vibrationer och vattenspill, kan det orsaka skada på högtalaren och/eller du kan få en elektrisk stöt.

• Placera inte högtalaren där främmande föremål med vatten som riskerar att falla. Det kan orsaka brand, skador på högtalaren och/eller kroppsskada.
• Placera inte högtalaren där den kan bli omkullslagen eller träffas av fallande föremål. Med en stabil placering av enheten, säkerställer du också bättre prestanda på ljudet.
• Placering av högtalaren på samma hylla eller konsol som skivspelaren kan resultera i feedback.
• Placera aldrig en hand eller ett främmande föremål i porten som finns på baksidan av högtalaren. Detta kan orsaka kroppsskada och/eller skada på högtalaren.
• När du flyttar på högtalaren, ta inte tag i porten eftersom det kan orsaka kroppsskada och/eller skada på högtalaren.
• När helst du märker förvrängning, ska du minska volymen till en lägre inställning på din förstärkare. Låt aldrig din förstärkare drivas in "klippning". Annars kan högtalaren skadas.
• När du använder en förstärkare med en nominell utgångseffekt som är högre än högtalarens nominella ingångseffekt, ska du var uppmärksam på att aldrig överskrida högtalarens maximala inmatning.

• Undvik att rengöra högtalaren med kemiska lösningsmedel eftersom detta kan skada finishen. Använd en ren och torr trasa.

• Försök inte ändra eller åtgärda högtalaren. Kontakta auktoriserad YAMAHA servicepersonal när någon service behövs. Skåpet ska aldrig öppnas av någon anledning.

• Säker placering eller installation av enheten ligger på ägarens ansvar. YAMAHA ska inte hållas ansvarig på något sätt för olyckor som orsakats av felaktig placering eller installation av högtalare.

Högtalaren är konstruerad med huvuddelen av dess vikt belägen i dess övre del, och är således känslig för risken att falla över om korrekt skötsel inte tas för att säkerställa dess stabilitet. Om högtalaren faller över, kan det skada högtalaren eller orsaka personskada (eller till och med leda till dödsfall) och/eller skador på egendom.

För säker och korrekt användning av högtalaren:

• Placera högtalaren på en plats som är fast, plan, jämn och låg (med avscende på golvet).
• Varken skjut på eller tryck på högtalarens sida när du rör dig, eller luta föremål mot sidan av högtalaren.
• Högtalaren är inte till för att sitta på den.

Vibrationer eller stötar som är förknippade med jordbävningar och andra fenomen eller aktiviteter kan orsaka att högtalaren faller omkull.

Av säkerhetsskäl rekommenderas att man använder kommersiellt tillgängliga produkter som ökar högtalarens stabilitet (metallbeslag eller kedjor, etc.).

Använd stativen som medföljer högtalaren för att öka stabiliteten:

Se till att använda stativen oavsett var högtalaren är placerad. Genom att fästa stativen som ingår i högtalaren förstärker man högtalarens bas från att falla över.

Visa försiktighet att att även om stativen är monterade, garanterar detta inte att högtalaren inte kommer att falla.

MONTERA STATIVEN

När du placerar högtalarna på plats, se till att du använder stativen för att öka stabiliteten.

Kudde x 4

Obs!

De medföljande stativen kommer i två typer. Två stativ är till för den högra sidan och de andra två är till för vänster sidan. Fäst varje stativ i rätt läget längst ner på högtalaren genom att följa figuren nedan.

Vy från botten av högtalaren

Använd de 8 specificerade hålen som finns på högtalarens bas.

Procedur:

①Först för du skruven genom brickan och sedan genom det inre hålet på stativet och skruvar det i högtalarens yttre hål. Dra inte åt för mycket vid denna punkt.

② För in en skruv genom det yttre hålet på stativet och skruva in det i det andra hålet på högtalarens botten.

③Dra åt båda skruvarna ordentligt.

④Fäst en kudde på botten av stativets änddel.

⑤Fäst de andra stativen i de andra hörnen av högtalarens bas på samma sätt och säkerställ att alla 4 stativ är ordentligt fastsatta.

Var försiktig med att du inte tillämpar för mycket kraft på sidan av högtalaren. Annars kan högtalaren falla och orsaka skador på högtalaren eller personskador.

ANSLUTNINGAR TILL DIN FÖRSTÄRKARE

Detta högtalarsystem har standardanslutningar och bi-wired anslutningar. Innan du gör anslutningar, se till att förstärkaren är avstängd.

[Standardanslutning]

■ ANSLUTNINGAR

• Anslut ingångskontakterna av skruvtyp på högtalarens baksida till högtalarens utgångskontakter på förstärkaren (eller mottagaren) med högtalarkabeln.
• Anslut (+) kontakterna på förstärkaren (eller mottagaren) och högtalarna med ena sidan av kabeln. Anslut (-) kontakterna på båda komponenterna med kabelns andra sida.
• Anslut en högtalare till vänster (märkt L) kontakter på din förstärkare och en annan högtalare till höger (markerade R) kontakter, och se till att inte vända på polariteten (+, -). Om en högtalare är ansluten med omvänd polaritet, produceras ett ljud som låter onaturligt och saknar bas.

Så här ansluter du:

①Ta bort isoleringsbeläggningen vid varje högtalarkabelns ytterkant genom att vrida av beläggningen.

Bra Inte bra

②Lossa på terminalskruven.
③Sätt i den blottade träden.
④ Dra åt skruven och säkra kabeln. Testa fastheten på anslutningen genom att lätt dra på kabeln vid terminalen.

Obs!

Låt inte de blottade högtalartrådarna komma i kontakt med varandra för att undvika att skada högtalaren eller förstärkaren eller båda.

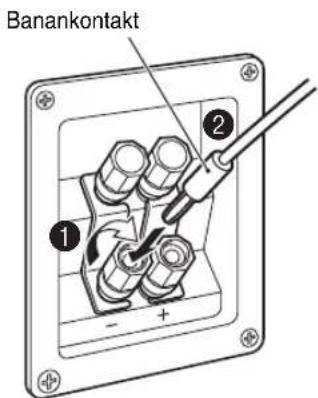

Använda en banankontakt

①Dra åt terminalskruven.
② För helt enkelt in banankontakten i terminalen.

Detta högtalarsystem är kapabelt till bi-wired anslutningar. För att ansluta högtalaren till utgångskontakterna på förstärkaren (eller mottagaren), ska två par kablar användas för varje mid-woofer/woofer och diskanthögtalare som används istället för standardanslutningar.

Denna typ av anslutning minskar förvrängningen modulationen som orsakas av kablarnas elektriska motstånd och högtalarnas drivström. Följaktligen kan renare ljudkvalitet förväntas.

För att använda bi-wired anslutningar, ska du ta bort de korta stängerna från kontakterna först och sedan ansluta mid-woofern/woofern och diskanthögtalaren till förstärkaren separat med två par kablar.

Placera högtalarna på en stabil, vibrationsfri yta, på ett välbyggt stativ.

■ Används som 2-kanalig stereohögtalare

Bättre stereobilder kommer att erhållas, när högtalarna är lite vinklade mot lyssnarna.

■ Använda som huvudhögtalare i ett flerkanalsystem

Placera högtalarna på båda sidorna av TV:n. Positionering av högtalarna är viktigt, eftersom den styr hela ljudkvaliteten hos ett flerkanalsystem. Ställ in högtalarna på grundval av din lyssningsposition genom att följa ägarmanualen som medföljer din förstärkare.

Obs!

Denna högtalare har en magnetiskt avskärmad design, men det finns dock fortfarande en chans att om du placerar den för nära en TV-apparat kan den försämra bildfärgen. Skulle detta ske, ska du flytta högtalaren bort från TV:n.

PLOCKA BORT DET FRÄMRE HÖLJET

Det främre höljet är fäst på inneslutningen med sex punkter och kan plockas bort om så önskas. För att ta bort höljet, håll på båda sidorna och dra långsamt rakt från högtalaren. För att åter montera det på plats, rada upp de sex pinnarna på insidan av höljet med de sex motsvarande hålen på högtalaren och tryck försiktigt.

Obs!

När höljet är avlägsnat, se till att inte röra högtalarenheterna med händerna eller utöva överdriven kraft med verktyg.

SPECIFICATIONER

NS-777

Typ....3-vägs basreflexhögtalarsystem Magnetisk avskärmningstyp

Drivrutin .... 20 cm kon woofer x 2 Vågledare med horn 13 cm kon i mellanklassen

Vågledare med horn 2,5 cm kupolformad diskanthögtalare

Frekvensfunktion 30 Hz - 35 kHz

Nominell impedans.... 6 ohms

Nominell ingångseffekt....100 W

Maximal ingångseffekt 250 W

Känslighet....89 dB/2.83 V/m

Övergångsfrekvens 1 kHz, 4 kHz

Mått (B x H x D) ..... 276 mm x 1100 mm x 390 mm

Vikt 24,4 kg

Tillbehör .... Stativ (H x 2, V x 2)

Bricka x 4

Skruv x 8

Kudde x 4

NS-555

Typ....3-vägs basreflexhögtalarsystem Magnetisk avskärmningstyp

Drivrutin 16 cm kon woofer x 2

Vågledare med horn 13 cm kon i mellanklassen

Vågledare med horn 2,5 cm kupolformad diskanthögtalare

Frekvensfunktion 35 Hz - 35 kHz

Nominell impedans.... 6 ohms

Nominell ingångseffekt....100 W

Maximal ingångseffekt 250 W

Känslighet....88 dB/2.83 V/m

Övergångsfrekvens 1 kHz, 4 kHz

Måtten (B x H x D)...... 222 mm x 980 mm x 345 mm

Vikt 20 kg

Tillbehör .... Stativ (H x 2, V x 2)

Bricka x 4

Skruv x 8

Kudde x 4

• Specifikationerna föremål för ändring utan föregående meddelande på grund av produktförbättringar.
• Försiktighet bör vidtas för att inte överskrida de angivna effektvärdena ovan.

Information för användare om insamling och bortskaffande av gammal utrustning:

Symbolen på produkterna, förpackningarna och/eller medföljande dokument innebär att elektriska och elektroniska produkter inte ska blandas ihop med allmänt hushållsavfall.

För korrekt hantering, återställning och återvinning av gamla produkter, ska du ta dem till gällande återvinningsställen i enlighet med din nationella lagstiftning.

Genom att kassera dessa produkter korrekt, hjälper du till att spara värdefulla resurser och förhindrar några eventuella negativa effekter på människors hälsa och miljön som annars skulle kunna uppkomma genom olämplig avfallshantering.

För mer information om insamling och återvinning av gamla produkter, kontakta din lokala kommun, din avfallshanteringstjänst eller försäljningsstället där du köpte varorna.

För företagare i EU:

Om du vill kassera elektrisk och elektronisk utrustning, ska du kontakta din återförsäljare eller leverantör för ytterligare information.

Information om bortskaffande i andra länder utanför EU:

Denna symbol gäller endast i EU. Om du vill kassera dessa föremål, kontakta din lokala myndighet eller återförsäljare och fråga om hur du kasserar uttjänta produkter.
