Tipo de producto	Cocina de gas
Marca	Infiniton
Modelo	GASDL4
Dimensiones (An x P x Al)	60 cm x 50 cm x 85 cm (aproximadamente)
Peso	15 kg (aproximadamente)
Fuente de energía	Gas (gas natural o GLP)
Número de quemadores	4
Potencia del quemador	Varía según el quemador (p. ej., 1,0–3,0 kW)
Encendido	Encendido eléctrico automático
Llama ajustable	Sí, ajuste continuo de la llama
Características de seguridad	Dispositivo de seguridad contra fallo de llama (termopar)
Tipo de control	Perillas giratorias
Limpieza	Tapas de quemador y rejillas desmontables
Piezas de repuesto	Tapas de quemador, rejillas, perillas disponibles
Conversión de tipo de gas	Convertible entre gas natural y GLP (requiere kit)
Instalación	Independiente o empotrable (consulte el manual)
Certificaciones	Marcado CE

Preguntas frecuentes - GASDL4 Infiniton

¿Cómo instalar la cocina de gas?

Asegúrese de que el suministro de gas esté cerrado. Conecte la cocina a la línea de gas utilizando una manguera flexible o tubería rígida adecuada para el tipo de gas. Use un regulador de gas si es necesario. Verifique todas las conexiones con agua jabonosa para detectar fugas. Consulte el manual de instalación para obtener pasos detallados.

¿Qué debo hacer si la llama es amarilla?

Una llama amarilla indica combustión incompleta. Limpie los puertos del quemador y asegúrese de que la tapa del quemador esté correctamente colocada. Verifique si hay obstrucciones en el suministro de gas. Si el problema persiste, contacte a un técnico calificado.

¿Cómo limpiar la cocina?

Retire las rejillas y tapas del quemador. Lávelos con agua tibia y jabón. Limpie la superficie de la cocina con un paño húmedo y detergente suave. No use limpiadores abrasivos. Seque todas las piezas antes de volver a montar.

La cocina no enciende. ¿Qué podría estar mal?

Verifique si el suministro de gas está abierto. Asegúrese de que la chispa de encendido esté presente (escuche el chasquido). Limpie el electrodo de encendido. Si no hay chispa, la batería (si corresponde) puede necesitar reemplazo. Si el problema continúa, inspeccione el cableado o contacte al servicio técnico.

¿Puedo usar GLP en lugar de gas natural?

Sí, la cocina se puede convertir para GLP. Necesitará un kit de conversión (inyectores diferentes). Consulte el manual para los tamaños de inyector correctos. Se recomienda que un profesional realice la conversión.

¿Cómo ajustar la llama mínima?

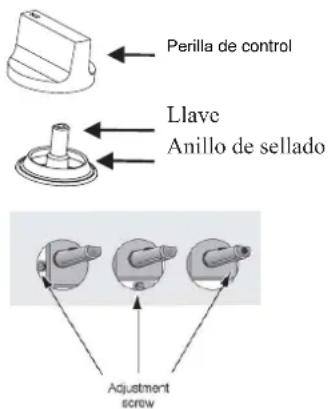

En algunos modelos, un tornillo de derivación en la válvula de control de gas puede ajustar la llama mínima. Gire el tornillo suavemente mientras el quemador está en bajo. Precaución: un ajuste incorrecto puede causar una llama inestable. Consulte el manual.

¿Qué tipo de regulador de gas necesito?

Para gas natural, generalmente no se requiere regulador si está conectado a la línea principal. Para GLP (propano/butano), se necesita un regulador con presión adecuada (generalmente 28-30 mbar para butano, 37 mbar para propano). Verifique las regulaciones locales.

¿Por qué se apaga la llama cuando suelto la perilla?

Esto indica un termopar o dispositivo de seguridad defectuoso. Mantenga presionada la perilla durante 5-10 segundos después del encendido para calentar el termopar. Si aún falla, el termopar puede estar defectuoso y necesita reemplazo.

¿Cómo reemplazar piezas de repuesto como tapas de quemador?

Cierre el suministro de gas. Retire la tapa del quemador vieja levantándola. Coloque la tapa nueva en su lugar, asegurándose de que quede plana. Pruebe la forma adecuada de la llama. Las piezas de repuesto se pueden solicitar a Infiniton o a distribuidores autorizados.

¿Cuál es el período de garantía?

La garantía estándar es típicamente de 2 años a partir de la fecha de compra. La garantía cubre defectos de fabricación. Se requiere comprobante de compra. No cubre mal uso, instalación incorrecta o desgaste normal.

MANUAL DE USUARIO GASDL4 Infiniton

Advertencias de seguridad

Instrucciones de seguridad......3

Instalación......4

Seguridad infantil....5

Funcionamiento....6

Mantenimiento y limpieza......8

Información ambiental......8

Instrucciones para uso y mantenimiento

Descripción del aparato......9

Cómo usar el aparato......11

S eguridad y consejos para

ahorrar energía ....13

Mantenimiento y limpieza .....14

Instrucciones técnicas

Instrucciones de funcionamiento.16

Posición....17

Instalación del aparato......18

Conexión de gas......19

Especificación de gas......20

Conversión de gas......21

Solución de problemas......22

SEGURIDAD ELÉCTRICA: DESCONEXIÓN DE LA RED

Se debe instalar una toma de corriente cerca del equipo y ser fácilmente accesible.

Instrucciones de seguridad

• Lea estas instrucciones antes de la instalación o uso del aparato.
• Este manual de instrucciones debe guardarlo para futuras referencias.
• Si este aparato es transferido o vendido a otra persona, asegúrese de entregar el manual de instrucciones.
• El fabricante no se hace responsable si estas normas no son cumplidas.
• Las siguientes notas son para entender más fácilmente que puede prevenir cualquier accidente causado, y un uso mas conveniente.
• Lea las siguientes instrucciones adecuadamente y asegúrese de entenderlas.

Peligro/Advertencia	No cumplir esta nota puede provocar lesiones graves o muerte.
Precaución	No cumplir esta nota puede provocar lesiones graves o muerte.

- Los siguientes logotipos significan lo siguiente:

Precaución

Sin acceso

Prohibido hacer fuego

Advertencia

Precaución

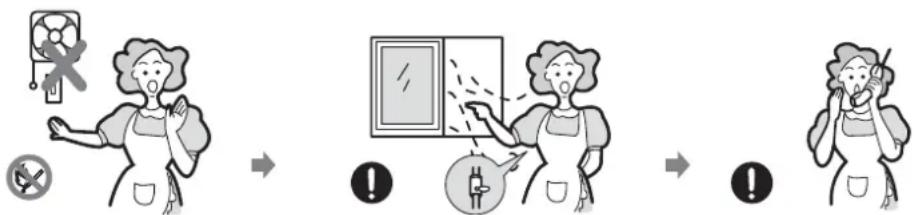

■ Si hay una fuga de gas, tome las siguientes pautas:

• No encienda la luz.
• No apague ni enchufe ningún aparato eléctrico y no toque ninguna toma de corriente.
• No use teléfono.

① Deje de usar el producto y cierre la válvula media.
② Abra la ventana para ventilar.
③ Póngase en contacto con nuestro centro de servicio mediante el uso de otro teléfono

- Este aparato debe ser instalado de acuerdo con las reglas y ubicado en un ambiente con ventilación.

■ Antes de la instalación, asegúrese de que el gas y el suministro eléctrico cumplen con el tipo especificado en la placa de características

- Cuando el aparato está instalado en caravanas, éste no debería ser usado para calentar el ambiente.

- La tubería de gas y el cable de corriente debe estar instalado de tal manera que no toque ninguna parte del aparato.

• Este aparato debe ser instalado por personal cualificado.
  Las condiciones de ajuste para este aparato se encuentran en la etiqueta.
• Quite todo el embalaje antes de usar el aparato.

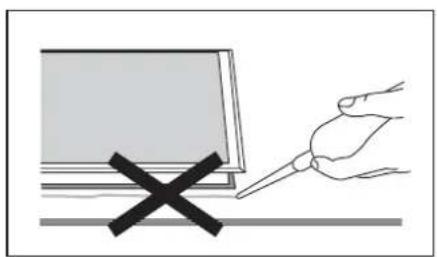

• Después de desenvolver el aparato, asegúrese que el producto no se encuentra dañado y que el cable de conexión está en perfecto estado. Por otro lado, contacte con el distribuidor antes de instalar el aparato.
• El armario contiguo y todos los materiales usados en la instalación deben ser capaces de soportar como mínimo una temperatura de 85°C sobre la temperatura de la habitación en la que esté localizado el aparato.
• En caso de que aparezcan llamas en el hornillo, apáguelo y no vuelva a enchufarlo hasta que no haya pasado como mínimo 1 minuto.
• El uso de una cocina de gas genera calor y humedad en la habitación donde se instala. Asegúrese de que la cocina está bien ventilada: mantenga abiertos los huecos de ventilación natural o instale un aparato de ventilación mecánico.
• El uso intensivo y prolongado del electrodoméstico puede requerir aún más ventilación. Quizás sea necesario abrir una ventana o disponer de ventilación más eficaz, por ejemplo, aumentando el nivel de ventilación mecánica donde se encuentre.

Advertencia

- No permita que los niños jueguen cerca o con este aparato.

Peligro

• Este aparato está diseñado para ser utilizado por adultos.
• Los niños también pueden hacerse daño tocando las sartenes o las ollas de la cocina.
• Este aparato no debe ser utilizado por personas con falta de experiencia, y/o falta de capacidades sin supervisión.

Advertencia

- La cocina tan solo tiene un uso culinario doméstico.

- No altere este aparato. El panel del hornillo no está diseñado para operar desde un temporizador externo o sistema de control remoto.

- El uso de la cocina de gas genera calor y humedad en la habitación donde se haya instalado. Asegúrese que la cocina está bien ventilada: guarde ventilación natural o instale un aparato de ventilación mecánica (campana extractora).

- No use este aparato si está en contacto con agua. No ponga en funcionamiento el aparato con las manos húmedas.

- La superficie de cocción comienza a calentarse cuando el aparato está en uso. Tome todas las precauciones

- No use prendas grandes, toallas o similares que puedan prender.

- Nunca deje el aparato desatendido mientras esté cocinando.

- Las sartenes con base inestable o irregular no deberían colocarse sobre la cocina, ya que si se vuelcan o derraman puede producirse un accidente.

- No utilice materiales inflamables para limpiar el aparato.

- A los alimentos perecederos, los objetos de plástico y los aerosoles les afecta el calor, por lo que no deben colocarse ni encima ni debajo de la unidad de cocina.

- No eche spray por los alrededores del aparato cuando esté en funcionamiento.

- Asegúrese que los mandos están cerrados cuando no se utilicen.

• La cocina tan solo tiene uso culinario doméstico. No se ha diseñado con fines comerciales ni industriales.
• Si utiliza la cocina durante un tiempo prolongado, consiga más ventilación abriendo una ventana o subiendo el nivel de velocidad del extractor.
• Use guantes para coger cualquier sartén o utensilio de cocina ya que estarán calientes.
• No deje cerca de la cocina en funcionamiento objetos con sensibilidad a prender.
• No deje las agarraderas o los guantes mojados o húmedos, por que esto puede causar la transferencia de calor al material rápidamente y el riesgo de prender tu mismo.
• Utilice solamente los quemadores después de colocar sartenes y ollas. No caliente ninguna sartén ni olla sin nada en el interior.
• No utilice platos de plástico ni de aluminio en la cocina.
• Cuando utilice otros aparatos eléctricos, asegúrese de que los cables no entran en contacto con las superficies calientes del electrodoméstico.
• No utilice un paño de cocina en lugar de un agarrador para las ollas. Objetos tales como, ropa pueden prender fuego muy rápidamente.
• Cuando utilice utensilios de cocina de cristal, asegúrese que son específicos para cocinar. Si la superficie está fabricada con cristal endeble, apague el aparato para evitar errores eléctricos.
• Apague siempre el control de los quemadores antes de quitar el utensilio de cocina en cuestión.
  Vigile cuidadosamente los alimentos que son fritos con altos niveles de temperatura Siempre caliente el aceite lentamente y observe mientras se calienta.
  Los alimentos para freír deben estar lo más secos posible. Los alimentos congelados o la humedad en los alimentos frescos pueden provocar que la grasa caliente salpique por fuera de los lados de la olla.
  Nunca intente mover una sartén con grasa caliente, espere a que se enfríe.

Advertencia

- Nunca utilice agentes de limpieza abrasivos.

- Este aparato debería ser reparado por personales cualificados o servicios técnicos.

• Antes de realizar cualquier tarea de mantenimiento o limpieza, debe desconectar la cocina a la red eléctrica.
• No debería usar vapor o cualquier otra elemento de limpieza con altas presiones para limpiar el aparato.

Información medioambiental

• Tras la instalación, por favor elimine los envases de forma ecológica y segura.
• Al eliminar un electrodoméstico antiguo, inutilícelo cortando el cable.

El desecho correcto de este producto Residuos eléctricos y equipos electrónicos.

- Este símbolo que se encuentra sobre el producto o su envase indica que este producto no debe tratarse como residuo doméstico. En su lugar, deberá llevarlo al punto de recogida correspondiente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían producirse por una manipulación inadecuada de los residuos de este producto. Si desea obtener información más detallada acerca del reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de residuos domésticos de su zona o la tienda en la que la compró el producto.

Placa superior	Dimensiones (W*D*H)	Dispositivo de encendido	Conexión de gas	Suministro eléctrico	Características del quemador	ΣQn
Acero Inoxidable	590*510*90	Tipo de encendido continuo	Hilo G1/2	220-240V, 50Hz-60Hz, 2W	Wok (1), Semi-rápido (2), Auxiliar(1)	7.8kW

Descripción del aparato

Accessorios

Manual de instrucciones (1)

Como usar el aparato

Los siguientes símbolos aparecerán en el panel de control, cerca de cada mando de control

- Circulo negro: gas apagado

Llama larga: máximo ajuste

Llama pequeña: mínimo ajuste

• El ajuste mínimo es el que se encuentra al final al contrario de las agujas del reloj.
• Todas las posiciones de operación deben ser seleccionadas entre la posición máxima y la posición mínima.
• El símbolo en el panel de control, cerca de la ruleta de control indicará la operación del hornillo en cuestión.

Encendido automático con dispositivo de seguridad de fallo de llama

El aparato está equipado con un dispositivo de seguridad de fallo en cada quemador, el cuál está diseñado para detener los escapes de gas.

Encendido automático con dispositivo de seguridad de fallo de llama

El aparato está equipado con un dispositivo de seguridad de fallo de cada llama en cada quemador, el cuál está diseñado para detener los escapes de gas.

Para encender el hornillo:

- Presione la perilla de control en el hornillo que desee enchufar y gire al contrario de las aguias del reloi para la posición máxima.

- Si tu mantienes presionada la perilla, el arranque automático para el hornillo funcionará.

- Mantenga pulsado el mando durante 15 segundos después de que la llama aparezca. Si después de 15 segundos el quemador no se ha encendido, deje de hacer funcionar el dispositivo, abra la puerta y/o espere al menos 1 minuto antes de volver a intentar otro encendido.

- Después de este intervalo de 15 segundos, para regular la llama, debería de seguir girando el mando en contra de las agujas del reloj hasta que la llama tenga un nivel considerable. La posición de funcionamiento debería estar entre la posición máxima y mínima.

- Para apagar el hornillo, gire el mando de control completamente para apagar la posición de gas.

- En caso de fallo de arranque, los hornillos pueden ser enchufados adecuadamente usando una cerilla.

Seguridad y consejos para ahorrar energía

- El diámetro de la parte trasera de la cacerola debería corresponder con la tabla siguiente para el buen funcionamiento del hornillo.

QUEMADORES	CACEROLAS
		max. min
Triple-Corona		240mm200mm
Rapido		240mm200mm
Semi Rapido	160mm	180mm
Auxiliar	120mm	160mm

- No utilice utensilios de cocina que sobrepasen los bordes del hornillo.

NO		SI
	No use utensilios de cocina con diámetro pequeño en hornillos grandes. Las llamas nunca deberían pasar los lados del utensilio en cuestión.	Use siempre utensilios que sean adecuados para cada hornillo, para evitar fugas de gas.
	Evite cocinar sin una tapa o con la tapa colocada a la mitad.	Coloque una tapa en el utensilio.
	No use una cacerola con la parte trasera convexa o concava.	Utilice solamente cacerolas, sartenes con la parte trasera gruesa.
	No coloque los utensilios de cocina desplazados del centro del hornillo.	Siempre coloque los utensilios en el centro del hornillo, nunca en el lado.
	No utilice utensilios de cocina grandes en los hornillos cerca de los controles, los cuales cuando coloca en la mitad del hornillo puede rozar los controles o cerrarlos y con ello incrementar la temperatura y puede causar daños.
	Nunca coloque los utensilios directamente en la parte superior del quemador.	Coloque los utensilios de cocina en la parte superior del tripode.
	No coloque ningún elemento entre los soportes de las sártenes porque puede provocar serios daños en el producto.
	No utilice utensilios que pesen demasiado para evitar daños en la superficie de cocción.	Sostenga el mango de la olla con cuidado cuando ésta esté en el hornillo.

No es recomendable usar sarténes para asar, sartenes o parrillas de piedra calientes simultáneamente en varios hornillos porque el calor resultante puede causar daños en el aparato.

No toque el plato superior y el trípode mientras esté en uso.

■ Tan pronto como el líquido empieze a hervir, baje la llama para mantener el líquido a fuego lento.

■ La limpieza solo se puede llevar a cabo cuando el aparato esté completamente frío.
■ El aparato debe ser desconectado de la corriente, antes de comenzar la limpieza.
■ Limpie el aparato regularmente, preferiblemente después de cada uso.
■ Los limpiadores abrasivos o los objetos afilados causarán daños en la superficie del aparato. Usted debería limpiar usando agua y y un poco de líquido.

UTILIZABLE		NO UTILIZABLE
	Ropa suave	Cepillo de Nylon	Cepillo de metal
	Detergente neutro	[ASC2] Aceite comestible	Detergente ácido
		[XK30] Abrasivos	Disolvente

Soporte para sartenes, mandos de control

■ Quite el soporte de la sartén.
■ Limpielo con un paño húmedo.
■ Sequelo todo con un paño seco y suave.

Placa superior

• Limpie la placa superior usando un paño suave bien escurrido.
• Seque la placa superior completamente después de la limpieza.
• Quite la comida salada o los líquidos de los hornillos tan pronto como sea posible para evitar el riesgo de corrosión.
• Las partes de acero inoxidable de el aparato pueden descolorarse. Esto es normal por las altas temperaturas. Cada vez que el aparato esté en uso estas partes deberían ser limpiadas con un producto adecuado para el acero inoxidable.

HORNILLOS

• Las tapas y los cálices de los quemadores pueden retirarse para su limpieza.
• Lave las tapas y los cálices de los quemadores con agua caliente jabonosa y retire las marcas con una pasta limpiadora suave.
• En caso de que cueste eliminar las marcas, puede utilizar, llevando cuidado, un estropajo de níquel bien impregnado en jabón.
• Tras la limpieza, asegúrese de secar con un paño suave.

- Reensamble el hornillo auxiliar, semi-rápido, rapido y el hornillo triple corona como sigue:

1. Coloque el esparcidor de llama (4) en el quemador de cubeta (5), para que el equipo de arranque y el equipo de supervisión de llama se expandan hacia sus respectivos agujeros. El esparcidor de llama debería hacer el click correctamente.

2. Posicione la tapa del quemador (1,2,3) sobre el esparcidor de llama (4), para que encajen en sus respectivos huecos.

- Coloque las partes en el orden correcto después de limpiarlo

- No mueva ni la tapa ni la parte trasera.

- Los fogones deben de encajar exactamente en el hueco.

Advertencias

■ No altere este aparato.
■ Este aparato debería ser instalado por personal autorizado o un instalador.
■ Antes de comenzar la instalación, asegúrese que las condiciones de distribución locales (gas natural y presión de gas) y el ajuste de el aparato son compatibles.
■ Las condiciones de ajuste para este aparato están colocadas en la etiqueta del producto.
■ Este aparato no se debe conectar a un equipo de evacuación de productos de combustión. Este debería ser conectado de acuerdo con las regulaciones de la instalación de corriente.
■ Antes de la instalación, apague el gas y la corriente eléctrica para el aparato.
■ Todos los aparatos que contengan cualquier componente eléctrico deben tener toma a tierra.
■ Asegúrese que el gas y el cable de electricidad son instalados, de manera que ellos no toquen ninguna parte del aparato, la cuál pueda calentarse.
■ La tubería de gas no debería ser doblada o bloqueada por ningún objeto.
■ Compruebe las dimensiones del aparato al igual que las dimensiones del hueco a cortar en la unidad de cocina.
■ Los paneles sobre la superficie de trabajo, directamente cerca del aparato deberían ser fabricadas de material no inflamable. Ambos la superficie estratificada y el pegamento deberían ser resistentes, para prevenir el deterioro.
■ Enchufe el aparato y la llama.

Compruebe una llama limpia azul sin puntas amarillas

• La tapa del quemador esta colocada correctamente.
• El esparcidor de llama está colocado correctamente.
• La llama vertical está alineada verticalmente con el manguito de unión.

■ Una prueba de funcionamiento completa debe ser realizada para una instalación más adecuada.

■ La manguera flexible debería ser instalada para que no entre en contacto con partes movibles de la unidad de alojamiento y no pase hacia cualquier espacio en el que se pueda ver afectada.

- Este aparato debe ser instalado dentro de una cocina, asegurando la mínima distancia permitida:

- Los bordes de la placa deberían tener un mínimo de distancia de 60mm de un lado o la parte trasera.

- 700mm entre el punto alto de la superficie de la placa(incluyendo los hornillos) y la parte inferior de cualquier superficie horizontal sobre la que se encuentra.

- 400mm entre la superficie de la placa, siempre y cuando que la parte inferior de la superficie horizontal esté en línea con el otro borde de la placa. Si la parte inferior es más baja que 400mm, entonces debería de haber al menos 50mm en horizontal hasta el borde de la placa.

- El horno deberá tener ventilación forzada para instalar una placa sobre el mismo.

- Compruebe las dimensiones del horno en el manual de instalación.

Instalación del aparato

Por ejemplo:

1. Quite el soporte de la sartén, la tapa del quemador, y el esparcidor de llama, y adecuadamente ponga el aparato al revés y colóquelo en el tapete acolchado. Tenga cuidado que el equipo de arranque y el equipo de supervisión de llama no sean afectados en esta operación.

2. Adhiera la esponja al borde sobre el perímetro inferior del aparato.

3. No deje huecos sin esponja de sellado a lo largo de todo el perímetro.

No use silicona para adherir el aparato al hueco

Esto dificultará mover el aparato en un futuro, particularmente si este necesita ser reparado.

1. Coloque el soporte (B) alineándolo sobre los orificios del tornillo. Hay un conjunto de orificios de tornillos en cada esquina de la placa (H)
   Apriete ligeramente un tornillo (C) hacia el soporte (B), para que el soporte se una a la placa, así podrá ajustar la posición.
2. Gire con cuidado la encimera hacia atrás y luego baje suavemente en el orificio de abertura que ha recortado.
3. En la parte inferior de la placa, ajuste los soportes en la posición adecuada a la mesa de trabajo.
   Después apriete los tornillos (C) para asegurar que esté fijada en su posición.

- Este aparato debe ser instalado y conectado de acuerdo con las regulaciones concretas del país donde va a ser instalado.

Suministro de gas y guías de instalación
LPG > NG NG > LPG

oConforme a la ley todos los equipos de gas han de ser instalados por personas competentes de acuerdo con la legislación actual de seguridad en la instalación y las regulaciones de uso.
oAsegúrese de estar en concordancia con la ley, ya que es de su interés.

Tipo de gas y presión	Entrada de calor y tamaño del orificio (mm)
	Wok	rápido	Semi-rápido	Quemador Quemador auxiliar
/	3.3kW(241g/h)	/	1.75kW(127g/h)	1.0kW(73g/h)
G30 29mbar	0.93	/	0.66	0.50
G20 20mbar	1.28	/	1 000.7	8

Conexión eléctrica

■ Este aparato debe estar conectado a tierra.
■ Este aparato está diseñado para ser conectado a una corriente eléctrica de 220-240V,50Hz-60Hz
■ El cable principal esta coloreado de acuerdo con el siguiente código;

• Verde/amarillo = Tierra
• Azul = Neutro
• Marrón = Fase

- El cable de color verde y amarillo debe ser conectado con la letra E o por el símbolo de tierra.

■ Tome precauciones en las operaciones y ajustes cuando vaya a llevar a cabo la conversión de un gas a otro.
■ Este trabajo debe ser llevado a cabo por un técnico cualificado.
■Antes de comenzar, apague el gas y la corriente eléctrica del aparato.

Cambie el inyector de los hornillos

Quite el soporte de la sartén, la tapa del quemador y el esparcidor de llama.

Desatornille el inyector usando un llave de tubo de 7mm y reemplazalo con el inyector estipulado para nueva corriente de gas.

Después de remplazar, se aconseja que aprete lo inyectores en el lugar

Inyector

A juste del nivel mínimo de la llama

Gire la perilla hasta el mínimo.

Quite la perilla de la llave y ajuste el pequeño tornillo en el centro del eje de la llave.

El ajuste correcto es obtenido cuando la llama tiene una longitud aproximada de 3-4mm

* Para gas butano/propano, el ajuste del tornillo debe estar correctamente apretado.

* Ponga la llave de nuevo en la perilla.

*Asegúrese que la llama no se apague rápidamente cuando bajes del máximo al mínimo.

Repita este proceso para cada una de las llaves de gas

* No desmonte la llave, en el caso de un mal funcionamiento, cambie toda la llave.
* Antes de colocar los hornillos de nuevo en el plato superior, asegúrese que el inyector no está bloqueado.
* Un test de operaciones completo y un test para posibles derrames deben ser llevadas a cabo después de una conversión de gas.
* Después de completar la conversión, un técnico cualificado o instalador deberá de hacer una marca "V" en la categoría de gas para marcarlo con el ajuste de las características de la placa. Quite la nota previa "V".

• Las reparaciones deben hacerlas técnicos con licencia. Una reparación inapropiada puede provocar peligro para usted y otros.
• Sin embargo, algunos problemas más pequeños pueden ser resueltos de la siguiente manera:

Problema Posible causa Solucion
No enciende	No hay llama	Compruebe la corriente de electricidad.
	La tapa del quemador está mal ensamblada.	Ensamble la tapa correctamente
	La corriente de gas estás cerrada.	Abra la corriente de gas completamente.
Mal encendido	La corriente de gas no está correctamente abierta	Abra la corriente de gas correctamente
	La tapa del quemador está mal ensamblada.	Ensamble la tapa correctamente
	El enchufe de arranque está contaminado con alguna sustancia extraña	Limpie la sustancia extraña con un paño seco
	Los quemadores están mojados.	Seque la tapa de los quemadores correctamente.
	Los huccos en el esparcidor de llama están congestionados.	Limpie el esparcidor de llama.
Produce ruido cuando se quema y se enciende	La tapa del quemador está mal ensamblada.	Ensamble la tapa correctamente
La llama se apaga durante el uso	El equipo de supervisión de la llama esta ensuciado	Limpie el equipo de supervisión de la llama
	El producto que se estaba cocinando se ha derramado.	Apague el hornillo. Espere un minuto y reinicie la zona.
	Una fuerte corriente de aire ha apagado la llama	Por favor desactive la zona y compruebe que en el area de cocción no hay ventanas abiertas. Espere un minuto y reinicie la zona
Llama amarilla	Los orificios en el esparcidor de llama están obstruidos	Clean the flame spreader.
	Se usa diferente gas. Compruebe el gas que usa.
Llama inestable	La tapa del quemador está mal ensamblada	Ensamble la tapa del quemador correctamente
Huele a gas	Fuga de gas	Pare de usar el producto y cierre la válvula. Abra la ventana para ventilar. Contacte con nuestro servicio técnico usando un móvil fuera

■ Si el problema no se soluciona, contacte con su servicio técnico mas cercano

PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO INFINITON

Estimados clientes, para solicitar la asistencia técnica o reparación de su producto Infiniton, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana:

Alternativamente, si lo desean, pueden solicitar la asistencia técnica vía correo electrónico:

[e-mail]

[e-mail]

Para agilizar todos los trámites, siempre se deben de indicar los siguientes datos:

• Nombre y apellidos
• Teléfono 1
• Teléfono 2
• Dirección completa
• Código postal
• Población
• Marca
• Modelo del producto
• Número de serie
  • Avería que presenta el producto

Si lo desean, pueden solicitar la asistencia técnica a través del número 958 087 169, disponible únicamente para los productos de gama blanca (a excepto microondas de libre instalación).

INFINITON

GAS HOB

Safety Warning

- Nunca use agentes de limpeza abrasivos.

Placa superior	Dimensiones (W*D*H)	Dispositivo de encendido	Conexión de gas	Suministro eléctrico	Características del quemador	ΣQn
Cristal	590*519 0	Tipo de encendido continuo	Hilo G1/2	220-240V, 50Hz-60Hz, 2W	Wok (1), Semi-rápido (2), Auxiliar(1)	7.8kW

Tipo de gas y presión	Entrada de calor y tamaño del orificio (mm)
	Wok	rápido	Semi-rápido	Quemador Quemador auxiliar
/	3.3kW(241g/h)	/	1.75kW(127g/h)	1.0kW(73g/h)
G30 29mbar	0.93	/	0.66	0.50
G20 20mbar	1.28	/	1.0078

Conexão elétrica

Se ha determinado que este producto cumple con la Directiva de Baja Tension (2014/35/EU), la Directiva de Compatibilidad Electromagnetica (2014/30/EU) y la Directiva RoHS (2011/65/EU).

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo: [e-mail]

INFORMACIÓN SOBRE EL PRODUCTO

Si tiene alguna pregunta o duda relacionada con su dispositivo, póngase en contacto con nosotros:

SERVICIO TÉCNICO

También puede ponerse en contacto con nuestro servicio técnico oficial:

tel.:[phone]

e-mail reparaciones: [e-mail]

www.infiniton.es

Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.

Resumen de Declaración de conformidad

INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail]

Síguenos en nuestras redes sociales y accede a contenido exclusivo

INFINITON

Copyright ©2021 Todos los derechos reservados

INFINITON

TARJETA DE GARANTÍA

Modelo

N° de serie ____

Fecha de compra ____

Cliente ____

Dirección ____

Localidad ____

e-mail ____

Teléfono de contacto ____

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

Fecha de compra ____

Cliente ____

Dirección

Localidad

e-mail

Teléfono de contacto ____

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

El aparato objeto de este certificado está garantizado contra cualquier defecto de fabricación que se aprecia en el plazo de dos años a partir de la fechad e compra. La garantía se limita a la reparación o sustitución de las piezas que aparezcan como defectuosas en el citado plazo.

Para tener derecho a la garantía es indispensable que este certificado sea cumplimentado y enviado la parte inferior del misma en el momento de la compra. La parte superior debería permanecer junto con la factura de compra en poder del usuario para ser presentados al requerir cualquier servicio.

No ofrecemos garantía a aparatos que hayan sufrido uso incorrecto por la parte de usuario (errores de manejo, transporte, suciedad, conexión inadecuada, etc.) y en general para que aquellas averías que no provengan directamente de un defecto de fabricación. Tampoco ofrecemos garantía a aquellos aparatos que hayan sido manipulados por personas ajenas a nuestro Servicio Técnico.

La garantía no cubre las piezas agotadas por el desgaste natural en consecuencia del uso.

SERVICIO TÉCNICO OFICIAL

INFINITON WORLD ELECTRONIC S.L.

C/Baza 349, naves 4-6

Polígono Juncaril

18220 ALBOLOTE (Granada)

e-mail: [e-mail]

INFINITON

INFINITON

WORLD ELECTRONIC
