MANUAL DE USUARIO LP-R550USB TEAC

Deshacerse de aparatos eléctricos o electrónicos y pilas y/o acumuladores

(a) Todos los aparatos eléctricos y electrónicos, al igual que las pilas/acumuladores gastados, deben ser eliminados separados del resto de basura común y únicamente en los "puntos limpios" o bajo los procedimientos especificados por el gobierno o autoridades municipales locales.

(b) Con la eliminación correcta de los equipos eléctricos o electrónicos y de las pilas/acumuladores gastados estará ayudando a conservar recursos muy valiosos y a evitar los posibles efectos negativos en la salud humana y en el medio ambiente.

(c) La eliminación incorrecta de los equipos eléctricos o electrónicos y de las pilas/acumuladores gastados puede producir efectos muy dañinos en el medio ambiente y en la salud humana a causa de las sustancias peligrosas que pueden encontrarse en estos equipos.

(d) El símbolo de Eliminación de Aparatos Eléctricos y Electrónicos (WEEE en inglés), identificado por un cubo de basura con ruedas tachado, indica que los equipos eléctricos o electrónicos y las pilas/acumuladores gastados deben ser eliminados de forma totalmente independiente con respecto a la basura doméstica.

Si una pila o un acumulador contienen más cantidad de los valores especificados de plomo (Pb), mercurio (Hg), y/o cadmio (Cd) según está definido en la Directiva relativa a las pilas (2006/66/EC), entonces los símbolos químicos correspondientes a estos elementos estarán indicados debajo del símbolo WEEE.

(e) Existen sistemas para la eliminación y recogida a disposición del usuario final. Si necesita más información acerca de la forma de deshacerse de aparatos eléctricos o electrónicos antiguos y pilas/acumuladores gastados, póngase en contacto con su Ayuntamiento, con la correspondiente empresa del servicio de recogida de residuos o con el establecimiento en el que adquirió ese aparato.

Pb, Hg, Cd

PRECAUCIÓN

- No exponga este aparato a salpicaduras ni goteras.

- No coloque objetos que contengan líquidos, como por ejemplo vasos, sobre el aparato.

- No instale este aparato en lugares cerrados tales como estanterías o similares.

- Este aparato libera corriente nominal no válida para el funcionamiento a través de la toma de corriente, aún cuando el interruptor de encendido y activación (POWER o STANDBY/ON) no esté en la posición de encendido (ON).

- Este aparato debe situarse lo suficientemente cerca de una toma de electricidad como para poder alcanzar fácilmente el cable de corriente en cualquier momento.

- El enchufe que se conecta a la red eléctrica es el dispositivo de desconexión, por lo que deberá permanecer siempre en prefecto estado de uso.

- Si el producto utiliza pilas (esto incluye las baterías incorporadas y los "packs"), se evitará su exposición directa al sol, al fuego o a cualquier otra fuente de calor excesivo.

- PRECAUCIÓN con los productos que emplean baterías de litio reemplazables: existe peligro de explosión si la batería se reemplaza por otra de tipo incorrecto. Reemplácela sólo por otra igual o de tipo equivalente.

- Deberá llevar cuidado si utiliza auriculares con este producto, ya que una excesiva presión sonora (volumen) procedente de los mismos puede causar perdidas de audición.

Registro del producto

Los clientes de EE, UU, disponen del siguiente sitio web de TEAC para registrar el producto por internet:

Enhorabuena por escoger TEAC. Lea detenidamente este manual a fin de obtener el mejor rendimiento de esta unidad.

Web global de TEAC 68

Registro del producto....68

Antes de usar esta unidad 69

Manejo de los discos....69

Cómo sustituir la aguja....70

Discos 70

Manejo de las cintas de cassette....72

Mando a distancia....73

Tapa del plato giradiscos....73

Conexiones....74

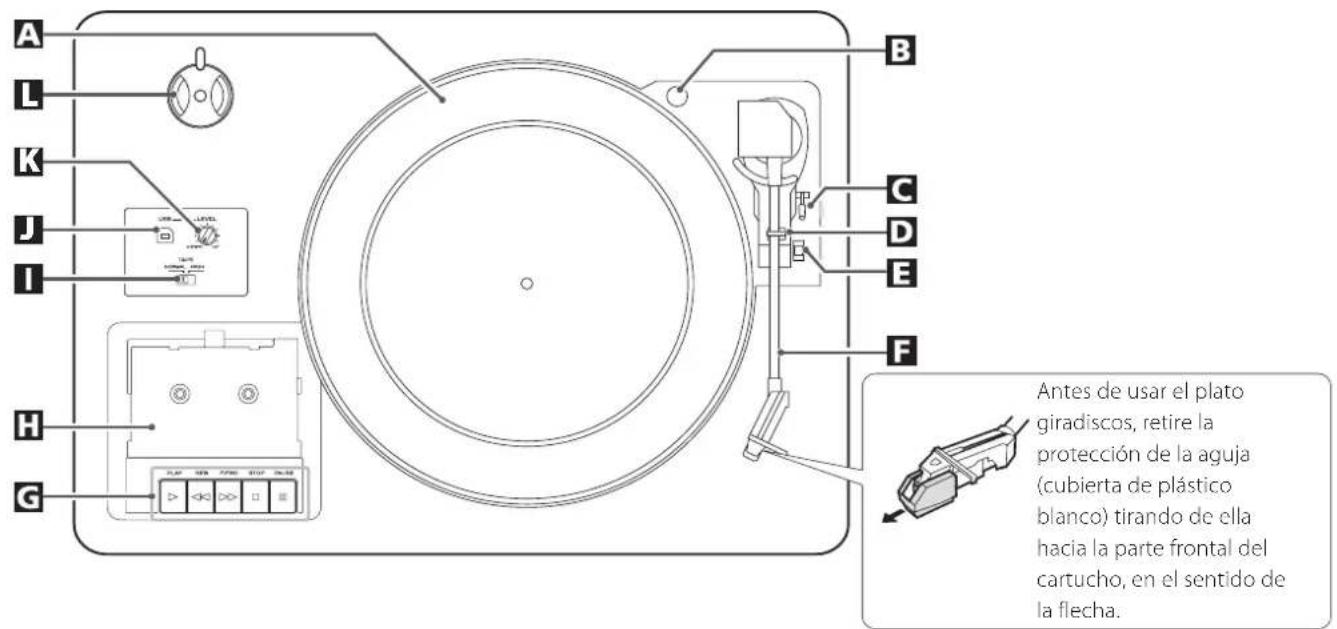

Partes del plato giradiscos....75

Funciones de la unidad y del mando a distancia....76

Funcionamiento básico....77

Escucha de la radio....78

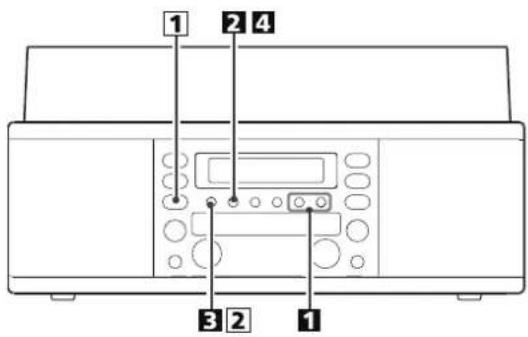

Ajuste de emisoras prefijadas....79

Para escuchar un disco 80

Para escuchar un CD 82

Reproducción programada....84

Reproducción repetida....85

Reproducción aleatoria....86

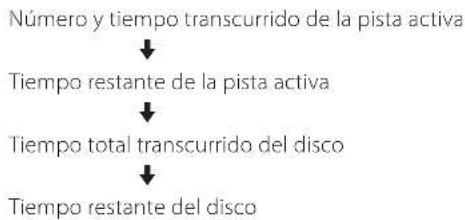

Indicación de tiempo 86

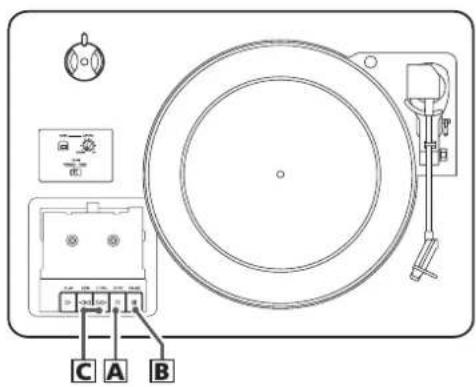

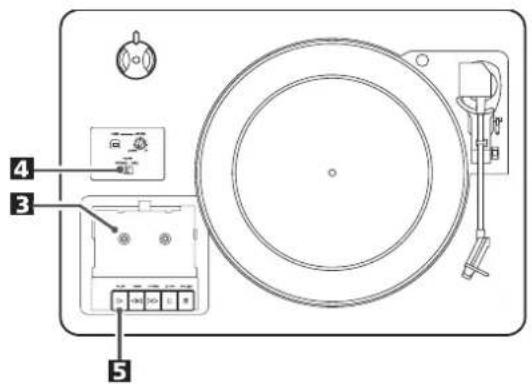

Para escuchar una cinta de cassette 1....87

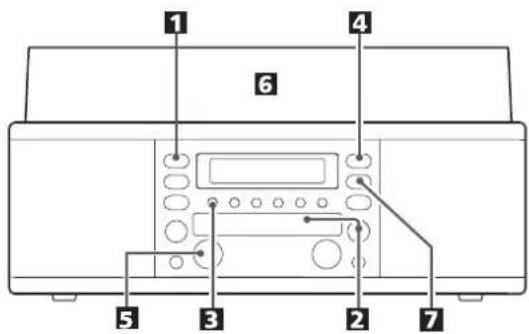

Antes de grabar....88

Grabación 1....89

Finalización....92

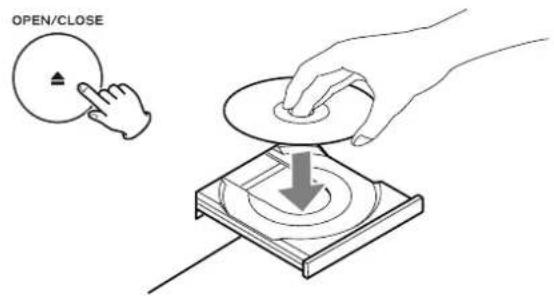

Borrado o desfinalización de un CD-RW....93

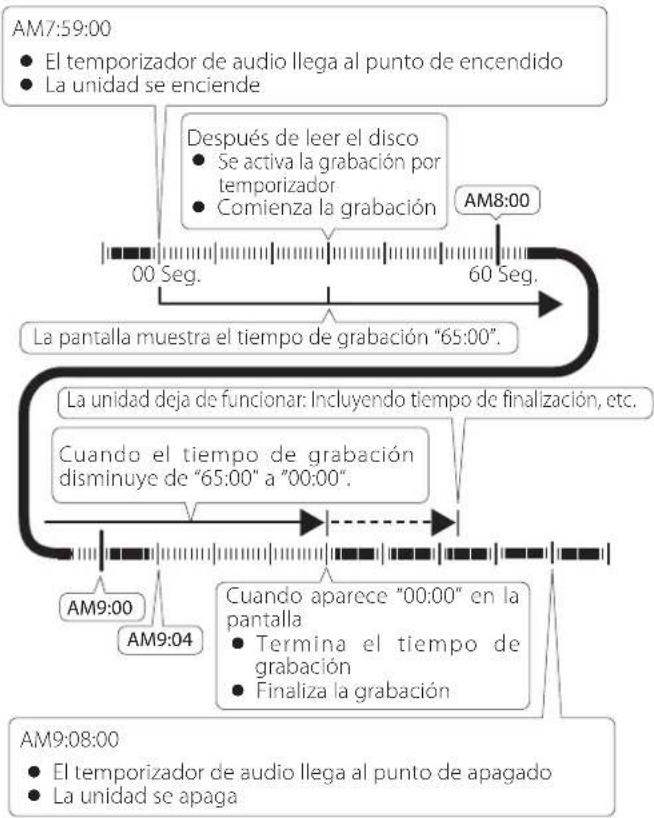

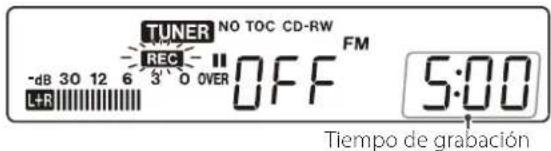

Temporizador REC OFF 94

Grabación en un ordenador....96

Solución de problemas....97

Mensajes....98

Especificaciones 99

Web global de TEAC

Las actualizaciones correspondientes a esta unidad se pueden descargar desde la web global de TEAC: http://teac-global.com/

1) Entre en la web global de TEAC.

2) En la sección de descargas (downloads) de TEAC, haga clic en el idioma que desee para abrir la página web de descargas correspondiente a ese idioma.

NOTA

Si no aparece el idioma que desea, haga clic en "Other Languages" (otros idiomas).

3) Haga clic en la sección "Search by Model Name" (buscar por nombre de modelo) para abrir la página de descargas de este producto. Sin embargo, los usuarios de Europa deben hacer clic en el nombre del producto en la sección "Products" (productos).

4) Seleccione y descargue las actualizaciones que necesite.

Antes de usar esta unidad

Qué hay en la caja

Compruebe y asegúrese de que la caja contiene todos los accesorios de serie que se enumeran a continuación.

Por favor, póngase en contacto con el establecimiento donde compró esta unidad si alguno de estos accesorios falta o si ha sufrido algún tipo de desperfecto durante el transporte.

Manual del usuario × 1

Tarjeta de garantía × 1

Guía rápida para la grabación × 1

Adaptador para discos de 45 RPM × 1

Mando a distancia (RC-1258) × 1

Pilas (AA, alcalinas o MN) x 2

Antena de FM × 1

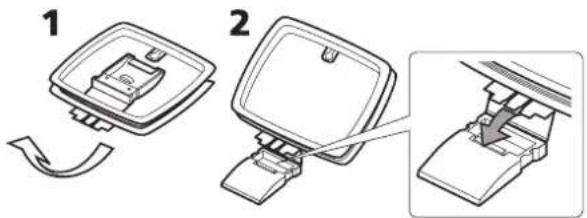

Antena de AM × 1

Tapa del plato giradiscos × 1

Bisagras x 2

Lea esto antes de realizar cualquier operación.

• No coloque ningún objeto sobre la tapa del plato giradiscos. Podría generar ruido debido a vibraciones o caerse, especialmente durante la reproducción.
• Cuando encienda esta unidad, con la televisión encendida, es posible que aparezcan líneas en la pantalla, dependiendo del tipo de ondas eléctricas de la emisora. Esto no se trata de un mal funcionamiento de la unidad o de la televisión. En este caso, opaque la unidad.
• La temperatura nominal debe estar entre 5°C y 35°C (41°F y 95°F). El grabador de CD-RW es más sensible a las temperaturas extremas que los reproductores de CD convencionales.
• La humedad relativa debe estar entre el 30 y 90 por ciento sin condensación.
• Debido a que la unidad se puede recalentar durante su funcionamiento, siempre deje espacio suficiente alrededor de la unidad para su correcta ventilación.
• Debe conectar esta unidad a una salida de corriente de las mismas características que aparecen indicadas en el panel trasero. Si tiene alguna duda respecto a este asunto, consulte a un electricista.
• Elija la ubicación de instalación de la unidad con cuidado. Evite que quede expuesta directamente al sol o cerca de una fuente de calor. Evite también lugares sujetos a vibraciones y niveles de polvo, calor, frío o humedad excesivos.
• No coloque la unidad sobre un amplificador/receptor.
• No abra la carcasa dado que esto puede dar lugar a daños en los circuitos o a una descarga eléctrica. Si se introduce un objeto extraño en el aparato, póngase en contacto con su distribuidor o con el servicio técnico.
• A la hora de extraer el enchufe de alimentación de la salida de corriente, tire siempre directamente del enchufe, nunca del cable.
• No intente limpiar la unidad con disolventes químicos, ya que esto podría dañar el acabado. Use un trapo seco y limpio.
• Conserve el manual en un lugar seguro para cualquier consulta en el futuro.

NO MUEVA LA UNIDAD DURANTE LA REPRODUCCIÓN

Durante la reproducción, el disco gira a gran velocidad. NO levante ni mueva la unidad durante la reproducción. El hacerlo podría dañar el disco o la unidad.

CUANDO MUEVA ESTA UNIDAD

A la hora de mover esta unidad o embalarla para su transporte, asegúrese de que no contenga ningún disco. El mover esta unidad con un disco cargado puede dar lugar a daños en la unidad. Si debe embalar esta unidad para su envío a larga distancia, le aconsejamos también asegurar el plato giradiscos con el tornillo de bloqueo de transporte. Vea en la página 75 las instrucciones acerca de ello.

Manejo de los discos

Precauciones de manejo

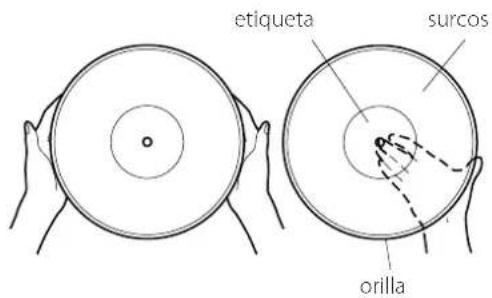

- No toque los surcos. Sujete los discos únicamente por los bordes o la etiqueta, con las manos limpias. Incluso la propia grasa de la piel puede dejar residuos en la superficie del disco, lo que gradualmente deteriorará la calidad de la grabación.

etiqueta surcos orilla

Mantenimiento

- Las huellas dactilares y el polvo pueden dar lugar a ruidos y saltos en el sonido, así como daños en el disco y la aguja. Si el disco está sucio, limpie la superficie con movimientos circulares. Asegúrese de limpiar los discos con un limpiadiscos de los que se adquieren en los comercios.

- Puede conseguir sistemas de limpieza de discos en la mayoría de comercios del ramo o a través de internet. TEAC no recomienda ningún producto en concreto, pero, dependiendo de la condición de su colección de discos, puede que le interese invertir algo más de dinero en un sistema de más calidad. Los discos limpios protegen su aguja contra un desgaste prematuro.

Precauciones a seguir para el almacenamiento

• Para evitar el polvo y las rayas, mantenga los discos dentro de sus fundas cuando no los use.
• Almacene siempre los discos en posición vertical. El hacerlo en horizontal hará que terminen doblándose.
• Para evitar que sus discos acumulen polvo, se rayen o se doblen, no los almacene en ninguno de estos entornos:

Lugares expuestos a la luz del sol directa

Lugares expuestos a altas temperaturas o niveles de humedad elevados

Entornos muy sucios o con mucho polvo

Dentro de la guantera o en la bandeja trasera de un automóvil

Cómo sustituir la aguja

La aguja debería durar unas 50 horas en condiciones normales de uso. No obstante, le recomendamos que sustituya la aguja tan pronto como observe cualquier reducción en la calidad del sonido.

Un uso continuado de una aguja desgastada puede hacer que termine dañándose el disco.

Debido a la mayor velocidad de giro, el desgaste de la aguja será mayor cuando la utilice con frecuencia sobre discos de 78 RPM.

Precaución:

- No extraiga ni doble la aguja.

• Manéjela con cuidado, ya que la aguja es delicada. El uso de una aguja doblada o rota puede dañar el disco y causar un mal funcionamiento.
• Para evitar daños, no toque la punta de la aguja.
• Mantenga la aguja lejos del alcance de los niños.
• No exponga la aguja a temperaturas extremas.
• Póngase en contacto con un técnico especialista en caso de que tenga problemas a la hora de sustituir la aguja.

Cómo quitar la aguja usada (gastada)

1. Apague la unidad antes de sustituir la aguja.
2. Coloque un destornillador en la punta de la aguja y empuje hacia abajo en la dirección "A".
3. Extraiga la aguja tirando de ella hacia delante.

Instalación de la nueva aguja

1. Sostenga la punta de la aguja e inserte el otro extremo empujándolo en la dirección "B".
2. Empuje hacia arriba en la dirección "C" hasta que la punta quede encajada.

C B

Aguja de recambio (se vende por separado):

STL-103 (incluye 3)

SPL-102 (incluye 2, sólo para discos SP)

Para adquirir agujas de recambio, contacte con su distribuidor o con TEAC utilizando el listado que encontrará en la contraportada de este Manual del Usuario.

Discos

Utilice siempre discos CD, CD-R y CD-RW que dispongan de la marca "DIGITAL AUDIO".

CD

CD-RCD-RW

• Según la calidad del disco y/o el estado de la grabación, es posible que algunos discos CD-R/CD-RW no puedan ser reproducidos.
• Los discos con protección anti-copia, así como otros discos que no se correspondan con el estándar de los CDs, es posible que no puedan ser reproducidos correctamente en esta unidad.

TEAC Corporation y sus subsidiarias no asumen ninguna responsabilidad por las posibles consecuencias, ni garantizan la calidad de la reproducción en caso de que utilice tales tipos de discos en esta unidad. Si surge algún problema con estos discos no estándares, deberá ponerse en contacto con los fabricantes del disco.

Precauciones de manejo

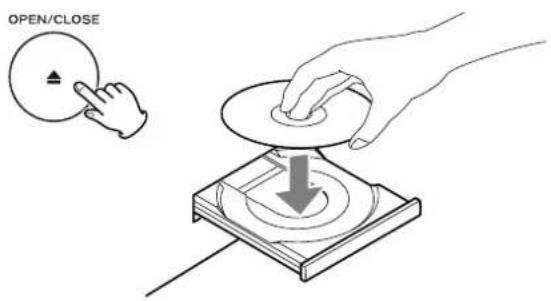

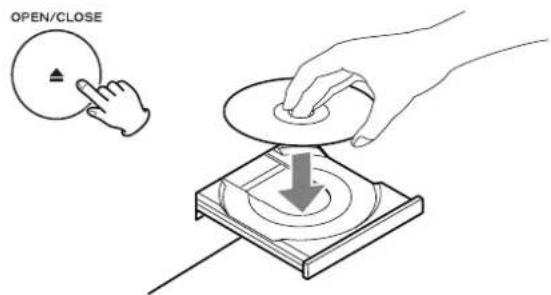

• Coloque siempre el disco en la bandeja con la cara de la etiqueta hacia arriba. Los discos compactos sólo se reproducen y graban por una cara.
• Para extraer un disco de su estuche, pulse el centro de la caja y levante con cuidado el disco sosteniéndolo por los bordes.

Extracción del disco Así se sostiene el disco

Precaución:

• No reproduzca ningún disco que esté doblado, deformado o dañado. La reproducción de tales tipos de discos pueden causar daños irreparables en los mecanismos de reproducción.
• No recomendamos el uso de discos CD-R y CD-RW imprimibles, ya que el lado de la etiqueta puede tener restos de adhesivo y dañar la unidad.
• No pegue ningún tipo de papel, etiqueta o protector en los discos, ni aplique ningún tipo de aerosol de revestimiento para protección.
• Utilice un rotulador de punta blanda para escribir la información en el lado de la etiqueta. No emplee nunca bolígrafos ni lápices de punta dura, ya que podría dañar la cara grabada del disco.
• No utilice nunca estabilizadores. Los estabilizadores de CD existentes en el mercado producirán daños en el mecanismo y anomalías en el funcionamiento de esta unidad.
• No utilice discos de diseño irregular (octogonales, con forma de corazón, tamaño de tarjeta de visita, etc.), ya que pueden dañar la unidad.

- Si el disco está sucio, limpie su superficie con un trapo suave y seco con movimientos rectos de dentro hacia fuera.

- No utilice nunca productos químicos como los aerosoles para discos de vinilo, antiestáticos o líquidos, gasolina o disolventes para limpiar los discos. Tales sustancias causarán daños irreparables en la superficie de plástico del disco.

Precauciones de almacenamiento

• Guarde siempre los discos dentro de sus estuches después de usarlos para evitar la acumulación de polvo y las rayas, que podrían producir "saltos" en el lector láser.
• No permita que los discos queden expuestos a la luz solar directa ni a niveles elevados de temperatura o humedad durante períodos prolongados. La exposición de los discos durante mucho tiempo a altas temperaturas causará su deformación.
• Los discos CD-R y CD-RW son más sensibles a los efectos del calor y de los rayos ultravioleta que los CD comunes. No conviene guardarlos en lugares donde puedan quedar expuestos a la luz solar directa, y debe mantenerlos alejados de fuentes de calor como los radiadores o los aparatos eléctricos que generen calor.

En caso de que tenga cualquier tipo de duda sobre los cuidados o manejo de un discos CD-R o CD-RW, lea las precauciones que vendrán incluidas con el propio disco o contacte con el fabricante..

Acerca de los discos CD-R y CD-RW

Los discos CD-R solo pueden ser grabados una vez. Una vez que haya grabado datos en ellos, no los podrá borrar o regrabar. Sin embargo, si hay espacio disponible en el disco (y el disco no ha sido finalizado), podrá grabar material adicional.

Por contra, aunque en su uso general los discos CD-RW pueden ser usados igual que un disco CD-R, en este caso la última pista o pistas grabadas pueden ser borradas, pudiendo reutilizar dicho espacio para otras grabaciones.

Sin embargo, debe saber que un CD Audio creado a partir de un disco CD-RW es posible que no pueda ser reproducido correctamente en todos los reproductores de CD Audio.

Por contra, los CD-R podrán ser reproducidos correctamente en la mayoría de los reproductores de CD Audio.

Finalización

Aunque los datos audio pueden ser grabados tanto en un disco CD-R como en un CD-RW, un reproductor de CD estándar no podrá reproducir el audio hasta que no sea grabado un índice (TOC) al principio del disco.

El proceso de grabación de este índice es conocido como "finalización". Una vez que este proceso haya sido realizado, no podrá grabar ningún dato más en el disco.

Tenga en cuenta que es posible "desfinalizar" un disco CD-RW que ha sido finalizado. Esto le permitirá grabar más pistas en el disco, siempre y cuando quede espacio para ello.

- La reproducción repetida, aleatoria y programada no funciona con discos desfinalizados (NO TOC).

Discos grabables

En este manual, usamos el término disco "grabable" para hacer referencia a un disco CD-R o CD-RW que no ha sido finalizado, y que tiene espacio suficiente para la grabación.

Si se finaliza un disco CD-RW de alta velocidad (4X o más) utilizando esta unidad, el disco podría no reproducirse en algunos otros reproductores de CD.

Precaución:

• No abra la carcasa ni extraiga la cinta que contiene.
• No toque la superficie de la cinta.
• No utilice cintas de cassette en zonas sujetas a altas temperaturas o elevados niveles de humedad.

Precauciones de almacenamiento

• Mantenga las cintas de cassette lejos de imanes o de materiales imantados ya que podrían producir ruidos o se podría borrar parte del contenido grabado.
• No deje las cintas de cassette en entornos con mucho polvo o suciedad.
• No almacene las cintas de cassette en entornos sujetos a elevadas temperaturas o altos niveles de humedad.

Cintas de cassette que debe evitar

Si utiliza alguna de las siguientes cintas de cassette, puede que la unidad no funcione correctamente. La cinta puede enredarse y producir problemas inesperados.

Cintas de cassette deformadas

Los cassettes deformados o los cassettes cuya cinta no corre con fluidez, así como aquellos que hacen un ruido anormal durante el rebobinado o el avance rápido.

Cintas de larga duración

A veces, las cintas de 90 minutos o superiores se enredan en el cabrestante dado que son sumamente delgadas y se arrugan fácilmente.

Evite su uso siempre que sea posible.

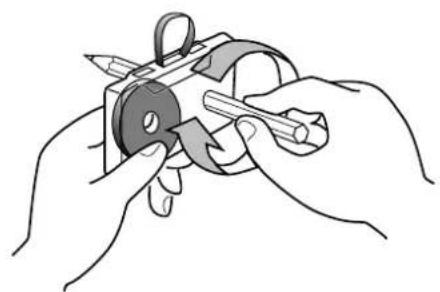

Falta de tensión de la cinta

Si hay poca tensión en la cinta existe el riesgo de que se enrede en el cabrestante o en otras partes de la unidad.

Aumente la tensión de la cinta utilizando un lápiz o algo similar antes de utilizarla.

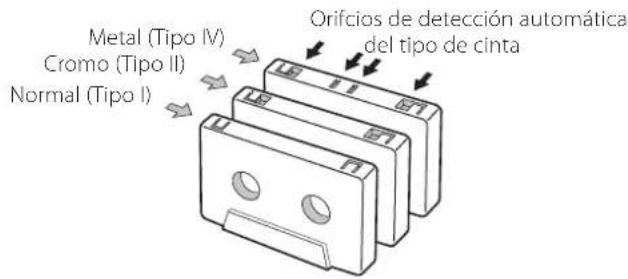

Existen varios tipos de cintas de cassette.

Metal (Tipo IV) Cromo (Tipo II) Normal (Tipo I) Orificios de detección automática del tipo de cinta

- Cuando reproduzca una cinta normal (tipo I), coloque el interruptor TAPE, que se encuentra en el lateral del plato giradiscos, en la posición NORMAL. Cuando reproduzca una cinta de cromo (tipo II) o una de metal (tipo IV), sitúe el interruptor en HIGH.

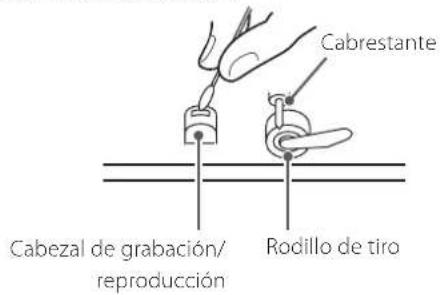

Limpieza y desmagnetización de la pletina de cassette

Si el cabezal está sucio, se producirán saltos o problemas de mala calidad de sonido. La suciedad en el rodillo de tiro puede hacer que la cinta se enrede. Cada diez horas de uso, limpie el cabezal, el rodillo de tiro y el cabrestante utilizando un bastoncillo de algodón empapado en líquido limpiador comercial.

Cuando el cabezal está magnetizado, aumenta el ruido y la dificultad de emisión de notas agudas. Cuando se produzcan estos problemas, desmagnetice el cabezal utilizando un limpiador para cabezales de los que se compran en establecimientos comerciales.

Cabrestante Cabezal de grabación/ reproducción Rodillo de tiro

No introduzca ninguna cinta de cassette dentro del receptáculo de la unidad hasta que el líquido de limpieza aplicado en los cabezales se haya secado.

Mando a distancia

Utilizando el mando a distancia suministrado también se puede manejar la unidad.

Cuando utilice el mando a distancia, dirijalo hacia el SENSOR del panel frontal del aparato.

• Aunque esté usando este mando a distancia dentro de su margen de funcionamiento efectivo, es posible que no funcione si hay obstáculos entre el reproductor y el mando a distancia.
• Si utiliza el mando a distancia cerca de otros aparatos que generen rayos infrarrojos o si emplea mandos a distancia similares cerca del reproductor, es posible que éste no funcione correctamente.
  Del mismo modo, es posible que los otros aparatos tampoco funcionen correctamente.

Instalación de las pilas

1 Abra la tapa del compartimento de las pilas.
2 Coloque dos pilas "AA" (R6, SUM-3). Asegúrese de colocar las pilas con la polaridad correcta (positivo "⊕" y negativo "⊖").
3 Cierre la tapa.

Cambio de pilas

Si observa que ha disminuido la distancia necesaria para que el mando a distancia funcione correctamente, eso querrá decir que las pilas están gastadas. En ese caso, sustitúyalas por unas nuevas. Para más información acerca de cómo deshacerse de las pilas, póngase en contacto con la empresa de recogida/reciclaje de residuos de su ciudad o con el comercio en el que adquirió el producto.

Precauciones en relación a las pilas

Un mal uso de las pilas puede hacer que se rompan o que tengan fugas, y ello causar fuego, lesiones u oxidación en los objetos cercanos. Por favor, lea y observe las siguientes precauciones cuidadosamente.

• Asegúrese de introducir las pilas con la correcta orientación de los polos positivo (⊕) y negativo (⊖).
• Use pilas del mismo tipo. Nunca utilice juntas pilas de tipos diferentes.
• Si no va a utilizar el mando a distancia durante mucho tiempo (más de un mes), quite las pilas para evitar que se sulfaten y tengan fugas.
• Si las pilas presentan fugas, limpie el líquido que haya caído en el compartimento y sustituya las pilas por otras nuevas.
• No utilice pilas que no sean del tipo especificado. No mezcle pilas nuevas con viejas ni utilice juntas pilas de tipos distintos.
• No caliente ni desarme las pilas. Nunca tire pilas al fuego ni al agua.
• No transporte ni almacene pilas con otros objetos metálicos. Las pilas podrían producir cortocircuitos, perder líquido o explotar.
• Nunca recargue una pila si no está completamente seguro de que es una pila recargable.

Tapa del plato giradiscos

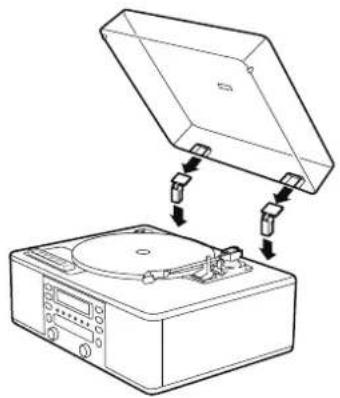

Para instalar la tapa del plato giradiscos

1. Deslice las bisagras a través de las ranuras habilitadas para ello en ambos lados de la parte trasera del plato giradiscos.
2. Alinee los huecos de las bisagras de la tapa del plato giradiscos con la parte superior de las bisagras y deslice la tapa empujándola hacia abajo hasta encajarla.

Para quitar la tapa del plato giradiscos

Sujete la tapa por ambos lados y tire suavemente de ella hacia arriba para sacarla de las bisagras.

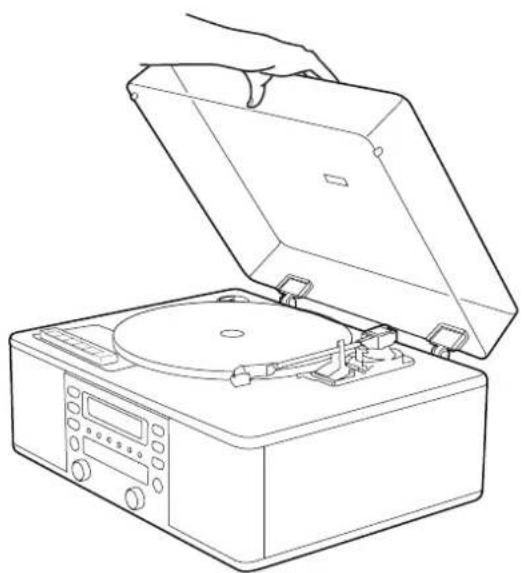

Cómo abrir/cerrar la tapa del plato giradiscos

Levante la tapa del plato giradiscos hasta el tope que hay a mitad de su recorrido.

- Ahora la tapa permanecerá abierta.

Para cerrar:

Baje lentamente la tapa hasta que toque la base del plato giradiscos.

Nota:

Asegúrese de sujetar la tapa por la parte frontal para evitar que las bisagras se salgan.

Tenga cuidado de no pillarse los dedos cuando cierre la tapa.

A B C D Pletina de cinta de cassette, etc. L R R L LINE OUT LINE IN

PRECAUCIÓN:

• Apague todos los dispositivos antes de realizar las conexiones.
• Lea las instrucciones de todos los dispositivos que vaya a utilizar junto con la unidad.
• Asegúrese de que todos los conectores estén correctamente introducidos en sus tomas. Para evitar zumbidos y ruido, nunca mezcle los cables audio y de alimentación, ni los coloque en paralelo.

A Antena de FM

En el modo FM, sintonice una emisora de FM y extienda el cable para encontrar la mejor posición para la recepción. Es posible que esta antena debe reorientarse si traslada la unidad a un nuevo lugar.

Antena de FM exterior

En una zona donde la recepción de la señal de FM sea débil, será necesario utilizar una antena de FM exterior.

Generalmente, una antena de 3 elementos será suficiente; si vive en una zona donde las señales de FM sean particularmente débiles, es posible que sea necesario utilizar una con 5 o más elementos.

- Desconecte la antena de FM interior al utilizar una antena exterior.

Conector 75 Ω ANTENNA PM 760 AM

Al grabar de una transmisión de FM, puede aumentar el ruido. Para reducir los ruidos no deseados, se necesitará una antena exterior o grábelo con el modo FM conectado a MONO.

B Antena de bucle de AM

Para colocar la antena de bucle sobre una superficie, fije el enganche en la ranura de la base de la antena.

Conecte el cable de la antena de bucle de AM al terminal de conexión situado en la parte posterior de la unidad.

Coloque la antena en una estantería o cuélguela del marco de la ventana, etc. en la dirección con la que consiga la mejor recepción de señal. Mantenga el resto de cables (como los de alimentación, altavoces o cables de interconexión) lo más lejos posible de la antena.

A través de estos conectores se recibe o se envía una señal de audio analógico de 2 canales. Para reproducir o grabar sonido desde una fuente externa, como un reproductor de CD o una pletina de cassette, conecte la fuente a los terminales usando el cable RCA que se adjunta (si desea conectar una fuente externa tanto a los terminales de entrada AUX IN como a los de salida AUX OUT a la vez, deberá comprar un cable RCA estéreo.)

Asegúrese de seguir estas indicaciones:

conector blanco → terminal blanco (L: canal izquierdo)

conector rojo → terminal rojo (R: canal derecho)

D Cable de alimentación

Enchufe este cable de alimentación en una toma de corriente.

Partes del plato giradiscos

A L K J I B C D E F H G Antes de usar el plato giradiscos, retire la protección de la aguja (cubierta de plástico blanco) tirando de ella hacia la parte frontal del cartucho, en el sentido de la flecha.

A Plato giradiscos

B Tornillo de bloqueo para el transporte

Antes de usar el plato giradiscos, afloje completamente este tornillo girándolo hacia la derecha con una moneda o un destornillador.

Vista lateral del tornillo de bloqueo

Durante el transporte (cuando sale de la fábrica)

Durante el uso

Cuando vaya a transportar la unidad, gire el tornillo hacia la izquierda para que el plato quede fijado.

C Palanca de control del brazo

Utilice esta palanca para levantar el brazo del plato giradiscos.

D Pinza del brazo del plato giradiscos

Empuje suavemente la pestaña hacia la derecha para liberar el brazo del plato giradiscos.

E Selector de velocidad

Elija la velocidad adecuada para el disco.

F Brazo del plato giradiscos

Al mover el brazo del plato giradiscos hacia dentro, el plato comenzará a girar.

G Botones de control de cinta de cassette

PLAY (▶)

Utilice este botón para reproducir una cinta.

F.FWD (▶)

Utilice este botón para el avance rápido de una cinta.

REW (◀◀)

Utilice este botón para rebobinar una cinta.

STOP (■)

Utilice este botón para detener la reproducción de una cinta.

PAUSE (III)

Utilice este botón para detener temporalmente la reproducción/grabación.

Nunca pulse el botón PLAY (▶) y el botón REW (◀◀) al mismo tiempo.

H Receptáculo para el cassette

Coloque la cinta de cassette con la cinta hacia delante y la cara de reproducción hacia usted.

Interruptor TAPE

Al reproducir una cinta normal (tipo I), coloque el interruptor TAPE en la posición NORMAL. Cuando reproduzca una cinta de cromo (tipo II) o una de metal (tipo IV), colóquelo en HIGH.

USB

Conecte esta unidad a un puerto USB de su ordenador para que las señales de sonido procedentes de esta unidad se conviertan en datos digitales y se envién al ordenador.

K LEVEL

Gire este mando para ajustar el nivel de sonido para la conversión digital.

Adaptador para discos de 45 RPM

Cuando reproduzca un disco "single" con agujero central grande, a 45 RPM, use el adaptador. Para quitar el adaptador, deslice el tapón para coger el adaptador hacia un lado.

Pulse este botón para encender o apagar la unidad.

B PHONO/TAPE/AUX, CD, FM/AM

Pulse el botón PHONO/TAPE/AUX y seleccione PHONO para reproducir un disco. Pulse el botón PHONO/TAPE/AUX y seleccione TAPE para reproducir una cinta. Pulse el botón PHONO/TAPE/AUX y elija AUX para escuchar la fuente externa que esté conectada en las entradas AUX IN. Pulse el botón CD para reproducir un CD. Pulse el botón FM/AM para escuchar la radio.

Utilice este botón para seleccionar el modo de asignación de números de pistas. En el modo de sintonizador de radio (FM/AM), utilice este botón para seleccionar una emisora presintonizada.

D ENTER, MEMORY

Utilice este botón para iniciar la finalización y borrado. Utilícelo también para grabar (presintonizar) las emisoras.

Utilice este botón para finalizar un disco CD-R/CD-RW. Utilice este botón para borrar o desfinalizar un disco CD-RW. Utilice este botón para seleccionar el modo de FM.

F TRACK INCREMENT

Durante la grabación, utilice este botón para dividir las pistas.

G Pantalla

Salto/Búsqueda (1◄◄◄◄/►►►►), TUNING (∨/∧

En el modo CD, utilice estos botones para saltar pistas. Mantenga pulsados estos botones para desplazarse (realizar una búsqueda) dentro de una pista. En el modo FM/AM, utilice estos botones para sintonizar una emisora.

Funcionamiento básico

RECORD

Utilice este botón para acceder al modo de pausa de grabación.

J Botones de operación del CD

PLAY/PAUSE (▶ /III)

Utilice este botón para iniciar la reproducción y grabación o dejarlas en pausa.

STOP (■)

Utilice este botón para detener la reproducción o grabación.

K Altavoces (estéreo)

OPEN/CLOSE (▲)

Utilice este botón para abrir y cerrar la bandeja de discos.

M Sensor del mando a distancia

Cuando controle la unidad desde el mando a distancia, apunte con él hacia este SENSOR.

N VOLUME

Gire este mando para ajustar el volumen.

Bandeja de disco

P REC LEVEL

En el modo de pausa de grabación, utilice este mando para ajustar el nivel de grabación.

Q PHONES

Cuando utilice auriculares, primero reduzca el nivel del volumen al mínimo. Después inserte el conector de los auriculares en el terminal PHONES y suba el volumen gradualmente girando el mando VOLUME.

• No apague ni encienda la unidad, ni introduzca o extraiga el conector de los auriculares mientras los tenga puestos (podría ser emitida una señal a un volumen excesivo a través de ellos)
• El sonido de los altavoces quedará anulado mientras los auriculares están conectados.

Los siguientes botones existen solamente en el mando a distancia.

R PROGRAM

En el modo CD, utilice este botón para programar pistas.

S CLEAR

En el modo CD, utilice este botón para borrar las pistas programadas.

T REPEAT

En el modo CD, utilice este botón para seleccionar un ajuste del modo de repetición.

U DISPLAY

En el modo CD, utilice este botón para cambiar la pantalla.

V SHUFFLE

En el modo CD, utilice este botón para una reproducción aleatoria.

Nota:

Para simplificar las explicaciones, todas las instrucciones hacen referencia únicamente a los botones y controles del panel frontal y no a los del mando a distancia, cuyo manejo es idéntico.

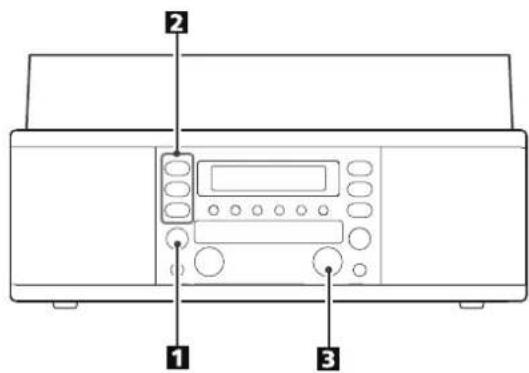

1 Pulse el interruptor POWER para encender la unidad.

2 Elija una fuente pulsando el botón correspondiente.

- Para escuchar una fuente externa conectada a las entradas AUX, elija AUX pulsando el botón PHONO/TAPE/AUX una o dos veces. Cuando PHONO/TAPE esté seleccionado, ajuste el interruptor INPUT del lateral del plato giradiscos a "RECORD" o "TAPE".

3 Reproduzca la fuente y ajuste el volumen girando el mando VOLUME.

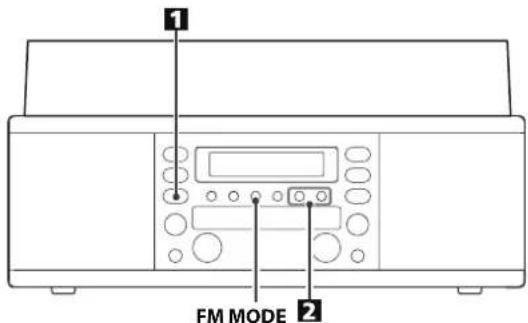

1 Elija FM o AM utilizando el botón FM/AM.

2 Elija la emisora que quiera escuchar.

Selección automática

Mantenga pulsado el botón TUNING (√) hasta que la indicación de la frecuencia comience a cambiar.

• Cuando sea localizada una emisora, el proceso de sintonización se detendrá automáticamente.
• Pulse el botón TUNING (√) para detener la selección automática.

Selección manual

(Selección de emisoras que no puedan ser sintonizadas automáticamente)

Cuando pulse el botón √, la frecuencia irá cambiando en pasos fijos.

Pulse el botón √ó repetidamente hasta que localice la emisora que quiera escuchar.

Botón FM MODE

Pulse este botón para cambiar entre los modos ESTÉREO y MONO.

ESTÉREO

Las emisiones de FM estéreo se reciben en estéreo y el indicador "STEREO" se ilumina en la pantalla.

- Si el sonido está distorsionado y el indicador "STEREO" parpadea, la señal no será lo suficientemente fuerte como para una buena recepción estéreo. En tal caso, elija el modo MONO.

MONO

Elija este modo si la recepción de FM estéreo es débil. El sonido será monoaural y con menos ruido.

Si la recepción es deficiente

Transmisión de AM

Cambie la posición y la orientación de la antena de AM y/o de la unidad para encontrar la mejor posición para la recepción de las emisoras de FM.

Transmisión de FM

Extienda y ajuste la posición de la antena FM hasta obtener la mejor recepción de las emisoras.

- Si la recepción no mejora, necesitará una antena exterior.

Ajuste de emisoras prefijadas

1 2 4 3 2 1

Puede almacenar emisoras de FM y AM en las presintonías (presets) 1 a 9.

1 Sintonice una emisora (pasos 1 a 2 en página 78).
2 Pulse el botón MEMORY.

TUNER P 1 FM 89.0 MHz

"FM" y "MHz", o "AM" y "kHz" comienzan a parpadear.

• Puede sintonizar otra emisora aún después de pulsar el botón MEMORY.
  Elija un canal de presintonía para almacenar la emisora utilizando el botón PRESET.

canal de presintonía

TUNER P3 FM 89.0 MHz

4 Pulse el botón MEMORY.

La emisora será almacenada y se detendrá el parpadeo. Para almacenar otras emisoras, repita los pasos 1 a 4.

Cómo seleccionar presintonías

① Pulse el botón FM/AM para seleccionar una banda.

② Pulse el botón PRESET de forma repetida hasta localizar la presintonía deseada.

- Antes de utilizar el plato giradiscos, afloje completamente el tornillo de transporte girándolo hacia la derecha con una moneda y retire el protector de la aguja.

1 Pulse el botón PHONO/TAPE/AUX una o dos veces para seleccionar PHONO.

2 Abra con cuidado la tapa.

- Al abrir la tapa, tenga cuidado de no pillarse las manos.

3 Coloque el disco en el plato.

Cuando reproduzca un disco de 45 RPM, utilice el adaptador incluido.

adaptador tornillo de transporte 3 6 8 5 4 7

4 Elija la velocidad.

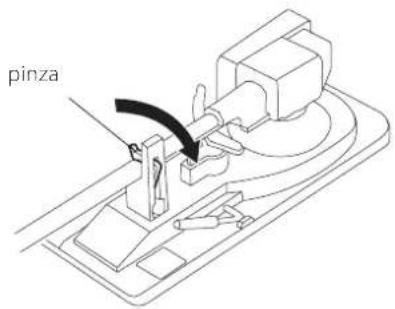

5 Empuje con cuidado la pinza hacia la derecha para liberar el brazo del plato giradiscos.

pinza

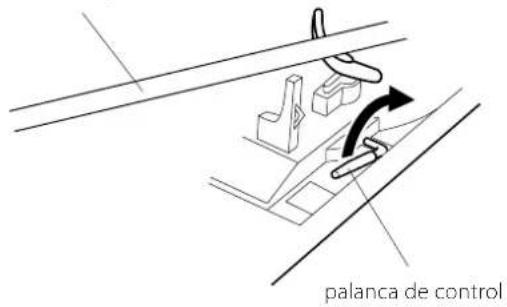

6 Empuje hacia delante la palanca de control para levantar el brazo del plato giradiscos y sacarlo del soporte.

brazo del plato

- También puede empezar a reproducir el disco levantando el brazo del plato giradiscos sin empujar hacia adelante la palanca de control, moviendo el brazo hasta que esté sobre el disco y después bajándolo lentamente.

7 Mueva el brazo del plato giradiscos suavemente hacia el borde del disco (o el punto inicial de una pista).

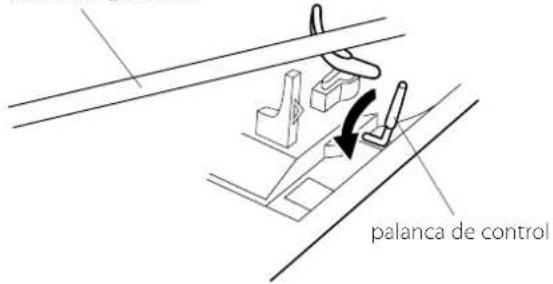

8 Haga que el brazo del plato giradiscos baje suavemente desplazando hacia atrás la palanca de control.

También puede bajar el brazo del plato giradiscos manualmente si no ha usado para colocarlo la palanca de control.

brazo del giradiscos

palanca de control

• El reproducir los discos con la tapa de protección antipolvo bajada, evitará que el polvo se acumule en el plato giradiscos.
• No coloque nada encima de la tapa del plato giradiscos, especialmente al reproducir un disco.
• Si sube el volumen demasiado durante la reproducción del disco, puede hacer que el sonido sea estridente.

En ese caso, gire el mando VOLUME hacia la izquierda para bajar el volumen.

Cuando la reproducción haya terminado, el brazo del plato giradiscos volverá automáticamente a la base y el giro se detendrá.

Para detener la reproducción manualmente, levante ligeramente el brazo del plato utilizando la palanca de control y colóquelo sobre el soporte.

brazo del plato

palanca de control

- El brazo del plato giradiscos puede no regresar al soporte del brazo automáticamente dependiendo del disco. En ese caso, desplace el brazo del plato giradiscos hacia el soporte manualmente.

1 5 3 2 4

1 Pulse el botón CD.

“--” parpadeará durante unos segundos.

Si no hay ningún disco dentro de la unidad, en la pantalla aparecerá "no dISC".

2 Pulse el botón OPEN/CLOSE (▲) para abrir la bandeja.

3 Coloque un disco en la bandeja con la etiqueta impresa hacia arriba.

• Nunca coloque más de un disco en la bandeja.
• El disco debe ser colocado en el centro de la bandeja. Si no coloca correctamente el disco, es posible que no pueda volver a abrir la bandeja, una vez que se haya cerrado, por lo que asegúrese siempre de que el disco esté perfectamente centrado en la bandeja.
• No fuerce la bandeja con la mano durante las operaciones de apertura y cierre.

4 Pulse el botón OPEN/CLOSE (▲) para cerrar la bandeja.

• Tenga cuidado con sus dedos.
• El proceso de carga del disco tardará unos pocos segundos. No funcionará ningún botón durante la carga. Espere hasta que aparezca en pantalla el número total de pistas y el tiempo total de reproducción del disco.

indicador del tipo de disco

CD - dB 30 12 6 3 0 OVER L+R NO TOC CD-RW TRACK 14 68:25

número total de pistas

tiempo total de reproducción del disco

- El indicador de tipo de disco le mostrará el tipo de disco cargado en ese momento.

CD:

Un CD comercial pregrabado

CD-R:

Un CD-R finalizado

CD-RW:

Un CD-RW finalizado

NO TOC CD-R:

Un CD-R aún no finalizado

NO TOC CD-RW:

Un CD-RW aún no finalizado

blank (espacio):

No hay disco o el disco es ilegible

Tenga en cuenta que, al insertar un disco que no sea de audio, la unidad puede comenzar la reproducción después de detectar los datos del disco, pero no sonará nada.

5 Pulse el botón PLAY/PAUSE (▶ /II ) para iniciar la reproducción.

Comenzará la reproducción de la primera pista del disco y en la pantalla se iluminará el icono ▶.

- Si carga el disco y pulsa después el botón PLAY/PAUSE (▶/■) sin cerrar primero la bandeja de discos, la bandeja se cerrará y comenzará la reproducción.

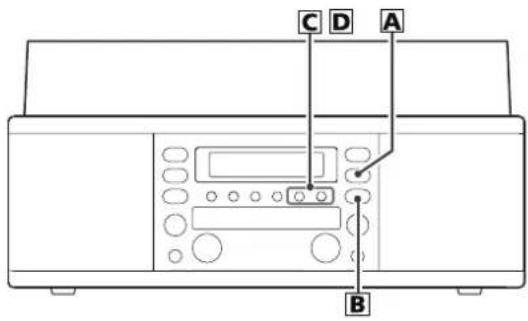

C D A B

A Para poner en pausa la reproducción

Pulse el botón PLAY/PAUSE (▶/■) durante la reproducción. La reproducción se detendrá temporalmente en la posición actual. Para reanudar la reproducción, pulse de nuevo el botón PLAY/PAUSE (▶/■).

B Para detener la reproducción

Pulse el botón STOP (■) para detener la reproducción.

Para saltar a la pista anterior o siguiente

Durante la reproducción, pulse varias veces el botón I ◀◀ ◀◀ o ▶▶ ▶▶ I hasta llegar a la pista deseada. La pista seleccionada será reproducida desde el principio.

En el modo de parada, pulse varias veces el botón o hasta llegar a la pista que quiera escuchar y pulse después el botón PLAY/PAUSE (▶/II) para iniciar la reproducción desde la pista seleccionada.

- Cuando pulse el botón I◀◀◀ durante la reproducción, la pista que esté siendo reproducida volverá a ser reproducida desde el principio. Para regresar al principio de la pista anterior, pulse dos veces el botón I◀◀◀◀.

D Para colocarse en un punto concreto de una pista

Durante la reproducción, mantenga pulsado el botón o y déjelo de pulsar cuando llegue al punto que desee.

Puede programar hasta 32 pistas en el orden que quiera.

• Introduzca un disco y elija "CD" antes de empezar la programación.
• La reproducción aleatoria no funciona durante la reproducción programada.
• La reproducción programada solo funcionará con discos finalizados.

1 Pulse el botón PROGRAM en el modo de parada.

PROGRAM

-dB 30 12 6 3 0 OVER L+R CD TRACK PROGRAM 1 P-01

En la pantalla parpadearán el indicador "PROGRAM" y "P".

2 Pulse el botón o ▶▶▶ para seleccionar una pista.

TUNING

CD -dB 30 12 6 3 0 OVER L+R CD TRACK PROGRAM 12 P-0 1

número de pista

3 Pulse el botón PROGRAM.

PROGRAM

CD -dB 30 12 6 3 0 OVER L+R CD TRACK PROGRAM 12 P-01

El indicador "P" dejará de parpadear. Si elige otra pista, "P" comenzará a parpadear otra vez.

Repita los pasos 2 y 3 para programar más pistas.

• Para elegir otra vez la misma pista, vuelva a pulsar el botón PROGRAM.
• Puede programar hasta 32 pistas.
• Para cancelar el modo de programación, pulse el botón STOP (■).
• No puede seleccionar una pista que no exista en el disco.

4 Cuando haya completado la selección de los números de pista, pulse el botón PLAY/PAUSE (▶/II) para iniciar la reproducción del programa.

PLAY/PAUSE

El indicador "PROGRAM" dejará de parpadear.

Reproducción repetida

Para comprobar el orden programado

En el modo de parada, pulse el botón ◀◀◀ o ▶▶◀ repetidamente para visualizar los números de pista que han sido almacenados en la memoria.

Para eliminar una pista, pulse el botón CLEAR cuando su número aparezca en pantalla. Después de eliminar una pista, el número de la siguiente pista se desplazará un paso hacia atrás.

TUNING

Para añadir una pista al final del programa

En el modo de parada, pulse el botón PROGRAM.

Elija un número de pista pulsando el botón ◀◀◀ o ▶▶◀ y pulse después el botón PROGRAM.

La pista será añadida al final del programa.

Para eliminar la última pista del programa

En el modo de parada, pulse y mantenga pulsado el botón STOP (■) durante más de 2 segundos para borrar el programa.

STOP

Para borrar el programa

Cuando pulse uno de los siguientes botones, el contenido del programa será eliminado:

Unidad principal

Cada vez que pulse el botón REPEAT, cambiará el modo de la siguiente forma:

REPEAT ALL (Repetir todas las pistas) REPEAT 1 (Repetir una pista) (apagado)

REPEAT ALL (Repetición de todas las pistas)

Pulse una vez el botón REPEAT durante la reproducción.

Todas las pistas del disco serán reproducidas de forma repetida.

REPEAT 1 (Repetición de una pista)

Pulse dos veces el botón REPEAT durante la reproducción.

La pista que esté siendo reproducida en ese momento será reproducida de forma repetida. Si pulsa el botón ◀◀◀ o ▶▶◀ y elige otra pista, la pista seleccionada pasará a ser reproducida de forma repetida.

También es posible elegir una pista para ser repetida desde el modo de parada. Pulse dos veces el botón REPEAT y elija el número de pista pulsando el botón ◀◀ o ▶▶I. Pulse el botón PLAY/PAUSE (▶/■) para iniciar la reproducción.

- Si pulsa uno de los siguientes botones, el modo de reproducción repetida quedará cancelado:

Unidad principal

- La reproducción repetida sólo es operativa con discos finalizados.

- La reproducción aleatoria no funciona durante el modo REPEAT 1 (repetición de una pista).

Indicación de tiempoReprodu

SHUFFLE

Las pistas pueden ser reproducidas de forma aleatoria. En el modo de parada, pulse el botón SHUFFLE y el botón PLAY/PAUSE.

Cuando la reproducción aleatoria de todas las pistas haya finalizado, la unidad se detendrá y el modo de reproducción quedará cancelado.

• Si pulsa el botón ▶▶I durante la reproducción aleatoria, la unidad elegirá la siguiente pista en orden aleatorio y la reproducirá. Si pulsa el botón ◀◀◀, la pista activa será reproducida desde el principio. En la reproducción aleatoria, una misma pista no puede ser reproducida más de una vez.
• La reproducción aleatoria no funciona durante la reproducción programada.
• Si pulsa uno de los siguientes botones, la reproducción se detendrá pero el modo aleatorio no quedará cancelado:

Mando a distancia FM/AM, PHONO/TAPE/AUX, SHUFFLE (en el modo de parada)

- La reproducción aleatoria funcionará sólo con discos finalizados.

DISPLAY

Cada vez que pulse el botón DISPLAY, la indicación irá cambiando en el orden siguiente:

Reproducción de CD/CD-R/CD-RW

En el modo de pausa de grabación

Número y tiempo de grabación de la próxima pista (0:00)

Tiempo restante de grabación del disco

Pantalla de sintonizador (cuando está seleccionado PHONO, TAPE, o AUX, no aparece ni número de pista ni información de tiempo).

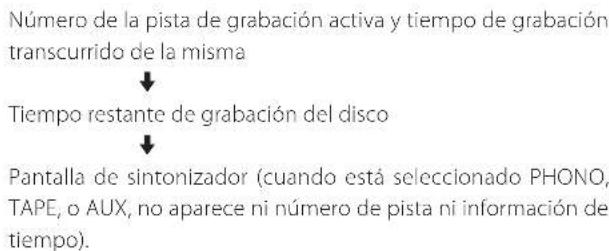

Durante la grabación

Para escuchar una cinta de cassette 1

1 Pulse el botón PHONO/TAPE/AUX una o dos veces para seleccionar TAPE.

- Cada vez que pulse el botón PHONO/TAPE/AUX, será seleccionado alternativamente PHONO/TAPE (disco o cinta) y AUX (dispositivo externo).

2 Abra lentamente la tapa.

- Al abrir la tapa, tenga cuidado de no pillarse las manos.

3 Introduzca una cinta de cassette grabada en la pletina.

Coloque el cassette con la cinta hacia delante y la cara que quiera reproducir hacia arriba.

cara de reproducción cinta

4 Ajuste el interruptor TAPE.

Cuando reproduzca una cinta normal (tipo I), coloque el interruptor TAPE, que se encuentra en el lateral del plato giradiscos, en la posición NORMAL. Cuando reproduzca una cinta de cromo (tipo II) o una de metal (tipo IV), coloque el interruptor en HIGH.

5 Pulse el botón PLAY (▶).

PLAY REW F.FWD STOP PAUSE

Comenzará la reproducción.

Cuando termine la reproducción de una cara, la reproducción se detendrá. Para reproducir la otra cara, dé la vuelta al cassette.

Para escuchar una cinta de cassette 2

A Para detener la reproducción

Pulse el botón STOP (■) durante la reproducción para detenerla.

PLAY REW F.FWD STOP PAUSE

B Para poner en pausa la reproducción

Pulse el botón PAUSE (■) durante la reproducción. Vuelva a pulsar el botón para iniciar otra vez la reproducción.

- Para poner en PAUSA la reproducción en la posición actual, es necesario estar en el modo de PARADA y pulsar primero el botón PAUSE y después el botón PLAY.

PLAY REW F.FWD STOP PAUSE

Avance rápido/rebobinado

Pulse el botón F.FWD o REW (▶▶/◀◀) para avanzar rápido o para rebobinar la cinta, respectivamente.

PLAY REW F.FWD STOP PAUSE

Para detener el avance rápido o el rebobinado, pulse el botón Stop (■).

Nunca pulse el botón PLAY (▶) y el botón REW (◀◀) al mismo tiempo.

Cuando una cinta se rebobina hasta el principio o se avanza rápidamente hasta el final, la función no se detiene automáticamente. Asegúrese de pulsar el botón STOP (■) para detener la función.

Antes de grabar

Antes de iniciar la grabación, asegúrese de que comprende los siguientes puntos:

• Las especificaciones del CD limitan el número de pistas a 99.
• No se pueden crear pistas de grabación de menos de 10 segundos de duración.
• Si se pulsa el botón STOP (■) o el botón PLAY/PAUSE (▶/■) dentro de los 10 primeros segundos después de comenzar la grabación, la unidad no detendrá la grabación.
• Cuando termine la grabación, los indicadores "REC" y "- ENd - " parpadearán durante algunos segundos, y la unidad pasará después al modo de parada. Trate de evitar golpes o vibraciones en esta unidad mientras esos indicadores estén parpadeando.
• Si, durante la grabación, el disco llega al final, la unidad finalizará el disco automáticamente y se detendrá.
• Si el disco llega al final de la pista 99 durante la grabación, la unidad finalizará el disco automáticamente y se detendrá.
• El tiempo de grabación de una pista puede variar ligeramente con respecto al original.
• Cuando introduzca un disco parcialmente grabado, la grabación comenzará después de la última pista grabada.
• La función AUTO REC divide automáticamente una fuente de audio en pistas de acuerdo al nivel de sonido que se haya establecido (ver página 89). Por tanto, una copia terminada podría tener más pistas que la fuente original si la fuente que se ha grabado utilizando esta función contiene ruido o partes silenciosas al principio de las pistas o entre ellas.
• Si se pulsa el botón TRACK INCREMENT durante la grabación, el sonido grabado se cortará durante un instante. No utilice la función TRACK INCREMENT mientras continúe sonando la música.
• Cuando un disco grabado en esta unidad se reproduce en otros reproductores, puede escucharse un pequeño ruido en el punto donde está dividida la pista.

1 4 6 5 3 2 7

Puede grabar el audio de las fuentes FM/AM, PHONO (plato giradiscos), TAPE (cintas de cassette) o AUX en la grabadora de CD.

1 Pulse el botón PHONO/TAPE/AUX o el botón FM/AM repetidamente para seleccionar la fuente que se va a grabar.

Para grabar una fuente externa conectada a las tomas AUX IN, elija AUX.

2 Cargue un disco CD-R o CD-RW en la unidad.

Pulse el botón OPEN/CLOSE (▲), coloque un disco en la bandeja de discos con el lado de la etiqueta impresa hacia arriba y pulse después el botón OPEN/CLOSE (▲) para cerrar la bandeja de discos.

Asegúrese de que los indicadores "NO TOC" y "CD-R" (o "CD-RW") se enciendan en la pantalla, de lo contrario, el botón RECORD (GRABAR) no funcionará en el paso 4

Para grabar un programa de radio

Seleccione FM o AM utilizando el botón FM/AM y seleccione la emisora utilizando el botón √ al botón PRESET en el paso

1.

FM/AM TUNING

No podrá elegir una emisora después de pulsar el botón REC en el paso 4.

3 Seleccione un modo de asignación de número de pista usando el botón MANUAL/AUTO REC.

Cuando se pulsa una vez el botón MANUAL/AUTO REC en pantalla se muestra el modo activo en ese momento. Para seleccionar el otro modo, pulse otra vez el botón MANUAL/AUTO REC.

- Cuando grabe una emisión de radio pulse el botón MANUAL/AUTO REC en el mando a distancia en lugar de hacerlo en la unidad principal (el botón MANUAL/AUTO REC de la unidad principal funcionará como el botón PRESET en el modo de sintonizador TUNER.)

Los números de las pistas no serán asignados automáticamente. Utilice el botón TRACK INCREMENT para dividir las pistas.

Recomendamos que use el modo MANUAL para grabar una fuente analógica, como puede ser un disco de vinilo.

La configuración volverá al modo "Manual" en cuanto apague la unidad.

-20db, -30db o -40db (AUTO REC)

Se asigna automáticamente un número de pista a cada pista durante la grabación. La unidad insertará automáticamente una división de pista en el material grabado cuando el nivel del sonido haya caído por debajo del umbral (-20dB, -30dB, o -40dB) durante más de 2 segundos y el sonido haya vuelto a reaparecer.

"-20db" requiere una señal fuerte para activar el incremento de pista.

"-40db" implica que una señal relativamente débil activará el incremento de pista. El ajuste "-40db" resulta adecuado para grabar una fuente sin ruidos, por ejemplo, un CD.

Cuando se graba una fuente con mucho ruido no deseado o una fuente analógica usando el ajuste AUTO REC, pueden resultar asignados más números de pistas que las pistas reales grabadas. En este caso, elija el ajuste "Manual" y pulse el botón de incremento de pista (TRACK INCREMENT) para asignar los números de pista como desee.

Puede que AUTO REC no funcione bien con fuentes analógicas que contengan niveles de ruido bajos.

El indicador AUTO TRACK se encenderá cuando elija -20dB, -30dB ó -40dB.

El ajuste predefinido de fábrica es MANUAL (desactivado).

Cuando encienda la unidad o cuando pulse el botón OPEN/CLOSE, el ajuste será reiniciado automáticamente a MANUAL.

El botón MANUAL/AUTO REC no funciona durante la grabación. No podrá cambiar de modo justo después de introducir un disco. Realice el cambio una vez que aparezca la indicación "NO TOC".

4 Pulse el botón RECORD.

El indicador rojo del botón RECORD comenzará a parpadear.

La unidad activará el modo de pausa de grabación.

Durante la grabación, el indicador rojo se quedará iluminado fijo.

En el modo de pausa de grabación, el indicador "REC" parpadeará y el indicador se iluminará en la pantalla.

PHONO - dB 30 12 L+R REC 6 S' D OVER NO TOC CD-RW AUTO TRACK 1 0:00

• Ningún botón funcionará mientras "bUSY" (ocupado) aparezca en la pantalla. Espere unos 10 segundos hasta que "bUSY" desaparezca de la pantalla.
• Si el indicador rojo del botón RECORD no parpadea, vuelva a cargar un disco grabable, espere unos segundos hasta que los indicadores "NO TOC" y "CD-R" (o "CD-RW") se iluminen en la pantalla y pulse el botón RECORD otra vez.

5 Ajuste del nivel de grabación.

Reproduzca la fuente que va a ser grabada y ajuste el nivel de grabación de manera que el sonido más fuerte no supere la indicación "OVER" del medidor de nivel de picos.

PHONO REC NO TOC CD-RW AUTO TRACK -dB 30 12 6 3' 0 OVER L+R 1 - 8 ↑ ×

El nivel se puede ajustar desde -8 (-12dB) hasta +8 (+12dB).

El ajuste predefinido de fábrica es 0 dB. Cuando termine la grabación, el ajuste será reiniciado automáticamente a 0 dB.

Las diferentes fuentes que vaya a grabar (disco, cinta de cassette, CD, etc.) tienen distintos volúmenes. Para grabar al volumen óptimo para las distintas fuentes, será necesario ajustar el nivel de grabación para cada una de ellas.

Conexión de esta unidad a la salida de auriculares de un reproductor de CD portátil, radiocassette, etc.

Configure el nivel de grabación a "0dB" y ajuste el volumen en el dispositivo conectado.

Si el nivel de grabación es bajo, ajuste el nivel de grabación de forma que el sonido más fuerte no supere la indicación "OVER" del medidor de nivel de picos.

6 Prepare la fuente que vaya a grabar.

Para grabar desde un disco

Desplace el brazo del plato giradiscos hasta el borde del disco o hasta la posición donde quiera empezar a grabar y bajelo lentamente.

- Mientras el plato giradiscos esté parado, el botón PLAY/PAUSE (▶/III) no funcionará y no se puede empezar la grabación.

Para grabar desde una cinta de cassette

Comience la reproducción de la cinta de cassette o póngala en pausa.

PLAY REW F.FWD STOP PAUSE

• Pulse el botón PLAY (▶) para empezar la reproducción.
• Para poner la reproducción en pausa, pulse el botón PAUSE (III) y después el botón PLAY (▶).
• Para evitar que se corte el principio de una parte, localice la parte en la cinta de cassette y ponga la reproducción en pausa y, después de empezar la grabación como se ha descrito en el paso 7, pulse el botón PAUSE (II) para iniciar la reproducción.

No podrá empezar a grabar mientras esté parada la pletina de cintas.

Para grabar el sonido de un dispositivo conectado al terminal AUX

Active la reproducción en dicho dispositivo.

• Para evitar que se corte el principio de una parte, localice la parte en el dispositivo externo y ponga la reproducción en pausa temporalmente y, después de empezar la grabación como se ha descrito en el paso 7, libere el estado de pausa del dispositivo externo para iniciar su reproducción.
• Si el dispositivo externo no tiene función de pausa, después de empezar la grabación como se ha descrito en el paso 7, inicie la reproducción de dicho dispositivo externo.

7 Pulse el botón PLAY/PAUSE (▶ /II ) para empezar la grabación.

El indicador rojo del botón RECORD parpadea durante la grabación.

Cuando la reproducción de la fuente finalice, pulse el botón STOP (■) para terminar la grabación.

Cuando la reproducción de un disco finaliza y el plato giradiscos deja de girar o cuando termina la reproducción de una cinta de cassette, la grabación termina automáticamente.

Para evitar ruido no deseado en la grabación procedente del brazo del giradiscos o de la cinta de cassette, detenga la grabación manualmente utilizando el botón de parada STOP tan pronto como haya terminado la reproducción de las canciones que quiera grabar.

Cuando la grabación se ha detenido, "REC" y "-End-" parpadean durante varios segundos. No apague ni agite la unidad durante la grabación o cuando "REC" y "----" estén parpadeando. Dichas acciones podrían dar lugar a una grabación incorrecta.

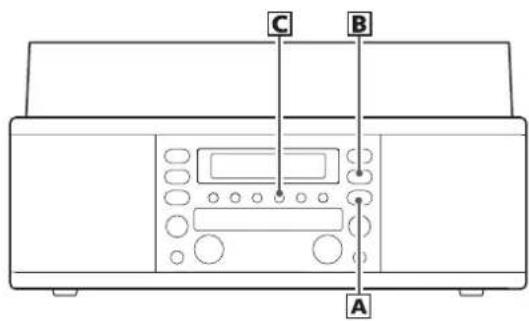

C B A

A Para detener la grabación

Pulse el botón STOP (■) para detener la grabación.

B Para poner en pausa la grabación

Pulse el botón PLAY/PAUSE (▶/■). En la pantalla aparecerá momentáneamente "bUSY" (ocupado) y la grabación quedará en pausa.

Para reiniciar la grabación, pulse nuevamente el botón PLAY/PAUSE (▶/■).

No será posible reiniciar la grabación mientras en pantalla aparezca "bUSY".

Recuerde que cada vez que detenga o deje en pausa la grabación será asignado un nuevo número de pista. No se puede grabar una misma pista en dos "etapas".

Durante los 10 segundos siguientes al inicio de la grabación, la unidad no podrá detenerse ni quedar en pausa aunque pulse el botón PLAY/PAUSE.

C División manual de pistas

Es posible dividir la grabación en pistas durante la grabación.

Para ello, pulse el botón TRACK INCREMENT durante la grabación. El número de la pista actual aumentará en uno.

• El botón TRACK INCREMENT actúa independientemente del ajuste MANUAL/AUTO REC.
• No es posible dividir una pista manualmente en pistas de menos de 10 segundos y el número máximo de pistas por cada CD es 99.
• Si se pulsa el botón TRACK INCREMENT durante la grabación, el sonido grabado se cortará durante un instante.

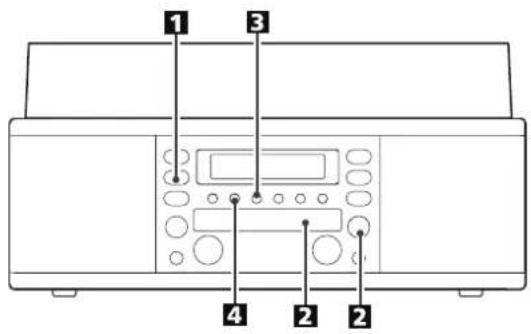

1 3 4 2 2

Conforme lo explicado anteriormente, para que un disco sea un CD estándar, deberá disponer de un índice (TOC) grabado en él. Este proceso es conocido como finalización.

Tras este proceso, los discos CD-R estarán realmente finalizados. No podrá grabar más pistas en ellos. No obstante, los discos CD-RW pueden ser "desfinalizados" y, siempre y cuando quede todavía espacio, podrá grabar en ellos más material.

• No es posible finalizar un disco en blanco.
• Cuando un disco haya llegado al tiempo máximo de grabación, será finalizado automáticamente aunque la grabación siga en marcha. Un disco finalizado no puede volver a finalizarse.

1 Pulse el botón CD para elegir "CD".

2 Introduzca un disco no finalizado (grabable).

3 Pulse el botón FINALIZE en el modo de parada.

En la pantalla aparecerá "FINAL".

NO TOC CD-RW CD -dB 30 12 6 3 0 OVER F INAL L+R

- Para cancelar el proceso de finalización, pulse el botón STOP (■).

4 Pulse el botón ENTER para iniciar la finalización.

Los indicadores "NO TOC" y "REC" parpadearán y en la pantalla verá el tiempo restante para la operación de finalización.

-NO TOC-CD-RW CD REC -dB 30 12 6 3' 0 OVER F 17 0:23 L+R

Cuando termine la operación, el indicador NO TOC se apagará y volverá a aparecer la indicación de pista/tiempo.

Durante la operación de finalización, no estará operativo ningún botón.

No apague la unidad ni desenchufe el cable de alimentación.

• Aunque los discos CD-R finalizados pueden ser reproducidos en los reproductores de CD comunes, recuerde que es posible que algunos discos CD-RW finalizados pueden no ser reproducibles.
• El tiempo para la finalización varía según el tipo de disco.

Borrado o desfinalización de un CD-RW

1 3 4 2 2

Estos procesos de borrado sólo pueden ser realizados en un disco CD-RW desfinalizado.

Si un disco CD-RW ha sido finalizado, desfinalícelo antes de borrarlo. Recuerde que no es posible ejecutar ningún proceso de borrado o desfinalizacion en un disco CD-R.

Es posible borrar la ultima pista grabada, así como también el disco entero.

1 Pulse el botón CD para seleccionar "CD".

2 Introduzca un CD-RW grabado.

3 Pulse el botón FINALIZE/ERASE en el modo de parada.

Cada vez que pulse el botón FINALIZE/ERASE, la indicación en pantalla cambiará de la siguiente forma:

Aparecerá "UNFINAL" (desfinalizado) cuando haya introducido un disco finalizado o "FINAL" si el disco no ha sido finalizado. Si pulsa de nuevo el botón FINALIZE/ERASE, aparecerá "ErASE" y el último número de pista.

UNFINAL

Elija esto para desfinalizar el disco.

ErASE XX (el número de la última pista grabada en el disco)

Elija esta opción para borrar la última pista del disco.

- Esta opción no aparecerá si el disco sólo contiene una pista.

ErASE ALL

Elija esta opción para borrar todas las pistas.

• Para borrar una pista en un CD-RW finalizado, desfinalice (UNFINAL) primero y después borre la pista mediante el mismo procedimiento (ErASE o ErASE ALL).
• Para cancelar el proceso de borrado o de desfinalización, pulse el botón STOP (■).

4 Pulse el botón ENTER para iniciar la finalización.

En la pantalla aparecerá el tiempo restante para que termine la operación.

Cuando termine la operación, en la pantalla volverá a aparecer la la indicación de pista/tiempo.

Durante la operación de finalización, no estará operativo ningún botón.

No apague la unidad ni desenchufe el cable de alimentación.

- Esta operación no se puede deshacer. Si va a borrar una o todas las pistas, asegúrese de que son grabaciones que realmente desea borrar.

1 3 4 5 2 6

Esta unidad puede grabar desde una radio o cualquier otro equipo conectado a ella configurando el momento final de la grabación con el temporizador REC OFF.

La función de temporizador REC OFF no estará disponible cuando la realice una grabación desde el plato giradiscos (PHONO) o la pletina de cassette (TAPE).

1 Pulse el botón PHONO/TAPE/AUX o el botón FM/AM para elegir la fuente que quiera grabar.

Elija AUX para grabar desde una fuente externa conectada a las tomas AUX IN.

2 Introduzca en la unidad un disco CD-R o un CD-RW grabable.

Asegúrese de que los indicadores "NO TOC" y "CD-R" (o "CD-RW") se iluminen en la pantalla, dado que en caso contrario el botón RECORD no funcionará.

- Antes de grabar, sintonice la emisora de radio, Seleccione un ajuste de modo de asignación de números de pista, fije el nivel de grabación y prepare la fuente externa conectada al terminal AUX IN.

3 Pulse el botón RECORD para que la unidad active el modo de pausa de grabación.

El indicador rojo del botón RECORD parpadeará y en la pantalla aparecerá II.

- Ningún botón funcionará mientras "bUSY" (ocupado) aparezca en la pantalla. Espere unos 10 segundos hasta que "bUSY" desaparezca de la pantalla.

4 Vuelva a pulsar el botón RECORD.

Aparecerá "OFF" y el tiempo de grabación (minutos/segundos).

TUNER NO TOC CD-RW REC -dB 30 12 6 3' 0 OVER OFF FM L+B 5:00 Tiempo de grabación

5 Pulse el botón o el para configurar el tiempo de grabación.

Cada vez que pulse el botón, la indicación se desplazará hacia arriba (o abajo) 5 minutos.

- El tiempo configurado será memorizado y aparecerá en pantalla cuando vuelva a utilizar esta función. Para cambiar el tiempo de grabación, siga los pasos 1 a 5

- Puede ajustar el tiempo de grabación hasta el máximo de grabación del disco. Cuando el disco disponga de menos de 5 minutos grabables, el tiempo de grabación será regulado según el tiempo restante.

Ejemplo: CD-RW con tiempo de grabación de "74 minutos"

Pulse los botones de salto (◀◀ ◀◀/▶▶ ▶▶) para ajustar el tiempo a intervalos de 5 minutos hasta 74 minutos.

6 Pulse el botón PLAY/PAUSE (▶ /II ) para iniciar la grabación.

Cuando la grabación comience, el tiempo de grabación empezará a disminuir. La grabación se detendrá cuando el tiempo llegue a "00:00".

- Cuando la grabación haya terminado, el temporizador de grabación será cancelado.

- Durante esta grabación con temporizador puede utilizar el botón PLAY/PAUSE (▶ /■) y el botón TRACK INCREMENT.

- Pulse el botón STOP (■) para detener la grabación.

- Cada vez que pulse el botón DISPLAY, la pantalla mostrará sucesivamente el tiempo que queda de grabación, el tiempo grabable que queda en el disco y la fuente de grabación.

Uso de un temporizador de audio

Esta unidad puede iniciar y detener la grabación con un temporizador de audio de los que se pueden adquirir en establecimientos comerciales.

- Conecte el cable de alimentación de la unidad a la toma de corriente del temporizador de audio antes de configurarlo.

1 Ajuste los tiempos de encendido y apagado de la unidad con el temporizador de audio.

Consulte el manual de instrucciones del temporizador para más información sobre su funcionamiento.

Precauciones de uso de un temporizador de audio

- Cuando introduzca un disco CD-R o CD-RW, la unidad tardará aproximadamente 30 segundos en leerlo y comenzar la grabación después de su encendido.

Por este motivo, en el temporizador de audio ajuste el tiempo aproximadamente 1-2 minutos antes del momento en que quiera iniciar realmente la grabación.

- La unidad comenzará la finalización automáticamente en cuanto el disco llegue al final durante la grabación. Si la unidad se apaga durante la grabación, se producirá un error y el disco quedará inservíble. Cuando utilice el temporizador de audio, ajuste el tiempo de apagado de 3 a 5 minutos más que el tiempo de grabación de la unidad.

2 Encienda la salida de corriente del temporizador de audio.

Consulte el manual de instrucciones del temporizador para más información sobre su funcionamiento.

3 Configure el tiempo de grabación.

Siga los pasos del 1 al 5 en la página 94.

4 Apague la salida de corriente del temporizador de audio.

Consulte el manual de instrucciones del temporizador para más información sobre su funcionamiento.

La unidad se encenderá y la grabación empezará en cuanto el temporizador llegue al tiempo de encendido (ON).

Cuando la grabación empiece, el tiempo de grabación comenzará a disminuir.

La grabación se detendrá cuando el tiempo de grabación llegue a "00:00".

La unidad se apagará cuando el temporizador de audio llegue al tiempo de apagado (OFF).

Consulte el siguiente ejemplo para ajustar el tiempo de grabación de la unidad y el tiempo de apagado del temporizador de audio.

Si quiere grabar un programa de radio FM de "AM8:00" a "AM9:00", ajuste primero el tiempo de grabación de la unidad a "65:00", después ajuste el tiempo de encendido (ON) del temporizador de audio a "AM7:59" y el tiempo de apagado (OFF) a "AM9:08".

Una vez que el temporizador de audio llega al tiempo de encendido, la unidad se encenderá y el disco será leído. La grabación comenzará aproximadamente 30 segundos después. Al mismo tiempo, la indicación del tiempo de grabación comenzará a disminuir y la grabación se detendrá en cuanto la indicación llegue a "00:00". La unidad se apagará cuando el temporizador de audio llegue al tiempo de apagado.

Conexión USB

Ordenador Cable USB

Esta unidad tiene un puerto USB por el que salen señales de sonido. Conecte esta unidad al ordenador mediante USB de manera que las señales de sonido procedentes de la unidad sean convertidas a datos digitales y enviadas al ordenador.

Conexión de esta unidad a un ordenador

Utilice un cable USB de los que se pueden adquirir en establecimientos comerciales.

1 Encienda el ordenador

Compruebe que el sistema operativo se inicia correctamente.

2 Inserte un extremo del cable USB en esta unidad y el otro extremo en el ordenador.

Para encender esta unidad, pulse el botón POWER.

El ordenador conectado a esta unidad detecta automáticamente el puerto USB de la unidad y reconoce el puerto como "CODEC de audio USB".

Para grabar el sonido procedente de la unidad con el ordenador, necesita instalar un software de grabación en el ordenador.

• Si en el software de grabación ajusta el dispositivo de grabación en "CODEC de audio USB", podrá grabar el sonido que sale del puerto USB de esta unidad en el ordenador.
  Para una información detallada, consulte el manual de instrucciones del software de grabación.

Selección de una fuente de grabación

Usted puede enviar al ordenador el sonido que esté reproduciendo esta unidad. Para seleccionar la fuente que desee reproducir, pulse el botón apropiado.

- Para escuchar una fuente externa conectada a los terminales auxiliares AUX, seleccione AUX pulsando el botón PHONO/TAPE/AUX una o dos veces.

Ajuste del nivel de grabación

Para ajustar el nivel de volumen de los datos de sonido que se están enviando desde esta unidad al ordenador, gire el mando LEVEL situado a la derecha del puerto USB. Usando el software de grabación en el ordenador o el ordenador mismo, compruebe el nivel de volumen del sonido procedente de esta unidad y a continuación ajuste el nivel de sonido girando el mando LEVEL de modo que el sonido no distorsione.

• Si puede ajustar el nivel de grabación utilizando el software de grabación en el ordenador, ajuste el nivel de grabación en el software de grabación a la mitad primero y después ajuste el nivel de grabación en esta unidad.
• NO lleve a cabo ninguna de estas operaciones mientras se esté grabando en el ordenador sonido procedente de esta unidad mediante USB. Si lo hace podría causar anomalías de funcionamiento en el ordenador. Asegúrese de salir del software de grabación en el ordenador antes de llevar a cabo cualquiera de las operaciones siguientes:

- Desconectar el cable USB

- Apagar esta unidad

Si surge algún problema con la unidad, consulte las siguientes sugerencias y pruebe a solucionarlo antes de ponerse en contacto con su distribuidor.

General

La unidad no se enciende.

→ Compruebe la conexión a la toma de corriente. Verifique y asegúrese de que la toma no tiene un interruptor y, si lo tiene, compruebe que el interruptor esté encendido. Asegúrese de que haya corriente en la toma, conectando otro aparato como puede ser una lámpara o un ventilador.

No hay sonido.

→ Ajuste el volumen.

Sonido con mucho ruido.

→ La unidad está muy cerca de una TV o aparatos similares. Instale la unidad lejos de este tipo de aparatos o apáguelos.

No funciona el mando a distancia.

→ Pulse el interruptor POWER de la unidad para encenderla.
→ Si las pilas están gastadas, cámbielas.
→ Utilice el mando a distancia a una distancia máxima de 5 m. y apunte hacia el sensor del panel frontal.
→ Retire cualquier obstáculo que pueda existir entre el mando a distancia y la unidad principal.
→ Si hay una fuente de luz muy fuerte cerca de la unidad, apáguela.

Grabador de CD

No es posible la reproducción.

→ Introduzca un disco con el lado de reproducción hacia abajo.
→ Si el disco está sucio, limpie su superficie.
→ Ha introducido un disco virgen. Introduzca uno pregrabado.
→ Dependiendo del disco, etc. es posible que no pueda reproducir discos CD-R/CD-RW. Pruebe con otro disco.

Saltos en el sonido.

→ Coloque la unidad sobre una superficie estable para evitar vibraciones y golpes.
→ Si el disco está sucio, limpie su superficie.
→ No utilice discos rayados, dañados o deformados.

No es posible la grabación.

→ Ha introducido un disco sólo de reproducción o uno finalizado. Utilice un disco grabable.
→ El disco no tiene una sección grabable. Utilice otro disco.
→ El nivel de grabación es demasiado bajo. Ajuste el nivel de grabación.
→ La grabación no empieza si sólo pulsa el botón RECORD. Pulse siempre el botón PLAY/PAUSE (▶/■) para iniciar la grabación.

Sintonizador

No se escucha ninguna emisora o la señal es demasiado débil.

→ Sintonice adecuadamente la emisora.
→ Si hay un televisor cerca de la unidad, apáguelo.
→ Gire la unidad o el cable de la antena FM hasta encontrar la mejor posición para la recepción.

Plato giradiscos

No es posible la reproducción.

→ Afloje el tornillo de transporte y retire el protector de la aguja. (El protector de la aguja es una pieza de plástico gris que protege la aguja durante el transporte. Si no retira este protector, la aguja no entrará en contacto con las ranuras del disco y no se escuchará ningún sonido).
→ Ajuste el interruptor de selección de entrada a "PHONO".

Sonido con ruidos o extraño.

→ Si la aguja está gastada, cambie la aguja.
→ Elija la velocidad correcta de reproducción.

Saltos en el sonido.

→ Coloque la unidad sobre una superficie estable para evitar vibraciones y golpes. Asegúrese de que la unidad esté nivelada en todos sus lados.
→ Limpie la superficie del disco.
→ No utilice discos rayados, dañados o deformados.

Cinta de cassette

La unidad no funciona aunque pulse los botones de funcionamiento.

→ Confirme que haya una cinta dentro de la pletina. Si no es así, introduzca una cinta de cassette.
→ Compruebe que la cinta esté correctamente introducida.
→ Ajuste el interruptor de selección de entrada a "TAPE".

Mala calidad de sonido.

→ Limpie el cabezal.
→ Si el cabezal está magnetizado, desmagnetícelo con un limpiador de cabezales.
→Ajuste el interruptor TAPE según el tipo de cinta que utilice.

Si no se puede restaurar el funcionamiento normal, desenchufe la unidad de la corriente y vuélvala a conectar.

Tenga cuidado con la condensación

Cuando traslade la unidad (o un disco) de un lugar frio a uno cálido, o si la usa después de un cambio brusco de temperatura, existe el riesgo de que se produzca condensación; el vapor del aire podría condensarse en el mecanismo interno, haciendo que la unidad funcionase de forma incorrecta o incluso que no funcionase. Para evitar esto, o si ocurre, deje la unidad durante una o dos horas encendida en la sala en la que la vaya a usar. La unidad se estabilizará a la temperatura ambiente del entorno.

Mantenimiento

Mantenga siempre limpio el plato giradiscos.

Si la superficie de la unidad se ensucia, límpiela con un trapo suave o utilice jabón líquido suave diluido. Asegúrese de secar completamente la superficie. No use disolventes, gasolina o alcohol, ya que esto podría dañar la superficie de la unidad. Deje que la superficie de la unidad se seque por completo antes de usarla.

TRACK 0 0:00

Se ha cargado un disco CD-R/CD-RW vacío.

BUSY

La unidad está leyendo el disco. Espere unos segundos.

CLOSE

Cierre de la bandeja de disco.

ERASE

Borrado de la última pista del disco CD-RW.

ERASEALL

Borrado de todas las pistas del disco CD-RW.

FINAL

Finalización del disco.

-40db, -30db o -20db

Ajustes del modo AUTO REC para la asignación automática del número de pista.

NO DISC

Ha introducido un disco no legible.

OPEN

Apertura de la bandeja.

---

La unidad está leyendo el disco.

P-**

Número del programa.

UNFINAL

Desfinalización del disco CD-RW.

Mensajes de Error

D FULL, DISCFULL

No hay espacio en el disco o no hay más pistas disponibles.

P-FULL

32 pistas han sido programadas. No puede programar más pistas.

ERR \*\*

Ocurrió un error en el mecanismo interno de la unidad. Pulse el interruptor POWER para apagar la unidad, espere un minuto y vuelva a encenderla.

DISC ERR

Ha introducido un disco erróneo o uno deformado.

DAO DISC

La función de desfinalización no puede ser ejecutada sobre discos que hayan sido grabados usando el sistema de grabación "Disc at Once (DAO) (disco de una vez)".

d disc

Se ha cargado un CD que no es un CD de audio (Video CD, MP3, CD de datos, etc.)

(** es variable.)

Especificaciones

Sección del amplificador

Potencia de salida....3,5 W +3,5 W

Respuesta de frecuencia 50 Hz a 20 kHz

Sensibilidad de entrada audio/impedancia....AUX: (0,5 V)/20 kΩ

Sección del grabador de CD

Tipo de disco ....CD-RW y CD-R de audio digital

(para grabación y reproducción)

CD (sólo reproducción)

Frecuencia de muestreo de grabación....44,1 kHz

Respuesta de frecuencia 20 Hz a 20 kHz (±3 dB)

Relación señal/ruído .... superior a 85 dB (reproducción)

superior a 75 dB (grabación)

Sección de pletina de cassette

Sistema de pistas .....4 pistas y 2 canales estéreo

Velocidad de reproducción....4,8 cm/s

Lloro y centelleo....0,3%

Respuesta de frecuencia 125 Hz a 100 kHz

Relación señal/ruido 45 dB

Sección del sintonizador

Intervalo de frecuencias (FM) 87,5 MHz a 108,0 MHz

Intervalo de frecuencias (AM)

Modelo para Norteamérica....530 kHz a 1.720 kHz

Modelo para Europa 522 kHz a 1.629 kHz

Sección del plato giradiscos

Motor servomotor CD

Sistema de tracción .....tracción por correa

Relación señal/ruído ......superior a 50 dB

Tipo de cartucho....Cartucho cerámico estéreo

Aguja....STL-103 (de fábrica) / SPL-102 (opcional)

Nivel de salida ..... 158 - 348 mV (50 mm/S, 1 kHz)

Puerto USB

Sección de sistema de altavoces

Unidad 76 mm x 2

Impedancia....4 ohmios

Especificaciones generales

Alimentación Modelo para Norteamérica.... CA 120 V, 60 Hz

Manual del usuario Antena de FM

Tarjeta de garantía Antena de bucle de AM

Guía rápida de grabación Tapa del plato giradiscos

Adaptador 45 RPM Bisagra x 2

Mando a distancia (RC-1258) Cable con conectores RCA

Pilas (AA, alcalina o MN) x 2

- El diseño y las especificaciones están sujetos a cambios sin previo aviso.

- El peso y las dimensiones son aproximados.

- Las ilustraciones pueden ser ligeramente distintas de las que aparecen en los aparatos reales.

TEAC

TEAC CORPORATION

1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan Phone: [phone]
