KAC-7404 - Amplificador de coche KENWOOD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia de audio
Características técnicas principales	4 canales, potencia de 4 x 100 W a 4 ohmios
Alimentación eléctrica	12 V CC
Dimensiones aproximadas	320 x 240 x 60 mm
Peso	2,5 kg
Compatibilidades	Compatible con la mayoría de los sistemas de audio para automóviles
Funciones principales	Amplificación de sonido, ajuste de graves y agudos
Mantenimiento y limpieza	Limpiar con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles a través del fabricante
Seguridad	No exponer a temperaturas extremas, respetar las conexiones eléctricas
Información general útil	Verificar la compatibilidad con el sistema de audio antes de la compra

Preguntas frecuentes - KAC-7404 KENWOOD

¿Cuál es el nivel de potencia de salida del KENWOOD KAC-7404?

El KENWOOD KAC-7404 tiene una potencia de salida máxima de 4 x 100 W a 4 ohmios.

¿Cómo conectar el KENWOOD KAC-7404 a mi sistema de audio?

Conecte los cables de alimentación, tierra y señal al amplificador y luego conecte los altavoces a los terminales de salida correspondientes.

¿Qué hacer si el amplificador no se enciende?

Verifique las conexiones de alimentación y asegúrese de que el fusible no esté quemado. También asegúrese de que el cable de tierra esté correctamente conectado.

¿Por qué el audio se distorsiona cuando subo el volumen?

La distorsión puede ser causada por un ajuste de ganancia demasiado alto o una mala coincidencia de impedancia con los altavoces. Ajuste la ganancia y verifique la impedancia de los altavoces.

¿Cómo ajustar el filtro pasa-bajos en el KENWOOD KAC-7404?

Utilice el botón de ajuste del filtro pasa-bajos para ajustar la frecuencia de corte según sus preferencias. Consulte el manual para los valores recomendados.

El KENWOOD KAC-7404 se sobrecalienta, ¿qué hacer?

Asegúrese de que el amplificador esté correctamente ventilado y no esté obstruido. Si el sobrecalentamiento persiste, verifique los niveles de volumen y ganancia.

¿Puedo usar el KENWOOD KAC-7404 con altavoces de 2 ohmios?

Sí, el KENWOOD KAC-7404 puede funcionar con altavoces de 2 ohmios, pero esto podría generar más calor. Asegúrese de que el amplificador esté bien ventilado.

¿Cómo saber si mi amplificador funciona correctamente?

Verifique los indicadores de alimentación y protección. Si todo está encendido y no hay cortes, el amplificador funciona correctamente.

¿Hay precauciones a tomar al instalar el KENWOOD KAC-7404?

Asegúrese de seguir el esquema de cableado proporcionado en el manual y de respetar las recomendaciones de potencia para evitar dañar su equipo.

MANUAL DE USUARIO KAC-7404 KENWOOD

MANUAL DE INSTRUCCIONES

Kenwood Corporation

AE86

Para evaporar el riesgo de lesiones o fuego, observe las siguientes precauciones:

• Cuando extienda los cables de la batería o de masa, asegúrese de utiliser cables para automóviles u otros cables que tengan un area de 5mm^2 (AWG 10) o más, para registrar el deterioro del cable y daños en su revestimiento.
• Para evaporar cortocircuitos, nunca coloque ni deje objetos metalicos (por exemple, monidas o herramrientas metalicas) dentro de launidad.
• Si nota que la unidad emite humos u olores extraños, desconecte inmediamente la alimentación y consulte con su distribuidor Kenwood.
• No toque la unidad cuando la utilizes porque su superficie se calienta y pueda causar quemaduras si se toca.
• La instalación y cableado de este producto requiere de habilidad y experiencia. Por motivos de seguridad,letes la labor de instalación y montaje en manos de profesionales.

PRECAUCION

Para evaporar días en la unidad, tome las siguientes precauciones:

• Asegürese de que launidad está connectada a un suministro de alimentación de CC de 12V con una conexión de toma de tierra negativa.
• No abra las cubiertas inferiores de la unidad.
• No instale la unidad en un situ expuesto a la luz directa del sol, o excessivamente humedo o caluroso. Asimismo evite los lugares muy polvorientos o susertos a salpicaduras de agua.
• Cuandoonga que reemplazar un fusible, utilise únicamente uno del régimen prescrito. El uso de un fusible de régimen incorrecto podra occasionar un funciona defectuoso de laupon.
• Para evaporar cortocircuitos cuando sustituya el fusible, desconecte previamente el mazo de conductores.

NOTA

• Si Tiene problemas durante la instalación, consulte con su distribuidor Kenwood.
• Si launidad no está的功能ando correctamente, consulte con su distribuidor Kenwood.

Para evaporar que se desgaste la bateria

Cuando launidad se usa en la posicion ACC ON sin CONNECTAR el motor, agota la bateria. Utilico lo antes de arrancar el motor.

Limpieza de la unidad

Si la superficie de la unidad está sucia, apague la unidad y limpie con un paño siliconado suave y seco.

PRECAUCION

No limpie el panel con un paño aspero o humedecido con disolventes voláttiles tales como diluyente de pintura o alcohol. Su uso podra rayar la superficie del panel o hacer que se despeguen las letrasindicadoras.

Función de protección

La función de protección se activa en los casos seguides:

Estainstitutionestayeproduccapongunafuncionde proteccionqueprotege la unidad ylos altavocues dediversos accidentes y problemas que pueedenocrir. Cuando lafuncionde la proteccion estáactivada,elindicadorde POWERseapaga y el amplificador seinterrupme.

• Cuando un cable de altovo puede estar cortocircuitado.
• Cuando la calidad de un altovoz entra en contacto con tierra.
• Cuando la unidad funciona mal y se envía una seals de DC a la salute de los altavoces.
• Cuando la temperatura interna sea alta y la unidad no funciona.
• Cuando un cable de masa de la unidad central (receptor-reproductor de casetes, reproductor de discos compactos, etc.) de esta unidad no está connectada a una pieza metálica que sirve de paso de electricidad hasta el borne negativo de la bateria.

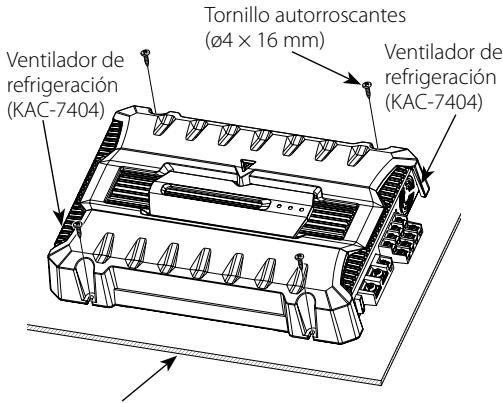

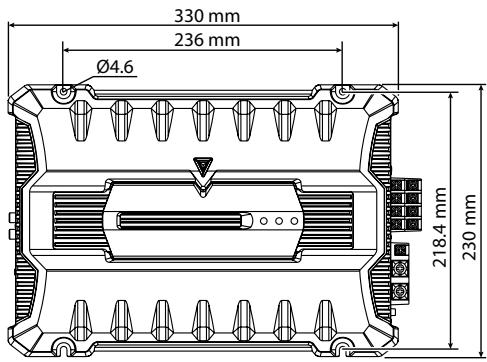

Tablero de instalación, etc.
(grosor: 15 mm o mas)

Accesorios

Nombre de pieza	Vista exterior	Unidades
Tornillo autoroscantes (ø4 × 16 mm)		4
Cubierta de terminales (Terminal del cable de alimentación)		1
Cable de entrada del nivel de altavoces		1

▲ PRECAUCION

• No instale el equipo en las siguientesubicaciones; (Ubicacion inestable; En un lugar que interfiera a la conducccion;En un lugar en el que pueda mojarse;En un lugar con excesso de polvo;En un lugar en el que能把 recalentarse;En un lugar en el que reciba la luz directa del sol;En un lugar situado en el flujo de aire caliente)
• No utilise launidad bajo una alfombra ya que, podía sobrecalentarse y estropearse.
• Instale estaunidad en un lugar donde el calor pueda disiparse fácilmente.

Una vez instalado, no ponga nada sobre el.

• La temperatura de la superficie del amplificador se elevará durante su uso. Instale el amplificador en un lugar seguro donde personas, resinas y除外as substancias sensibles al calor no entrada en contacto con esta superficie.
  -Estaunidadtieneunventiladoraderrefrigeracion para reducir la temperature internala.No instale la unidad en un lugardondeesténbloqueadosel ventiladorylosductosde Refrigeracion.Altaparestas aberturas nopodrareducirseadeducamenteatemperaturainterior ypodrareducirsequaalfolemfuncionamento.
• Cuando haga un orificio bajo el asiento o en el portaequipajes o en algo ntho lugar del vehiculo, verifique que no existan objetivos peligrosos al otherado tales como un tanque de gasolina, tubo del freno, o los alambres del cableado del coche y tengacuidado de no rayar las piezas del vehiculo o causar algo nthoanother.
• No lo instale cerca del panel de controlles, bandeja trasera, o piezas de seguridad del colchón de aire.
• La instalacion de esta unidad debe ser realizada en un lugaronde no estorbe la conducccion.Si la unidad se sale de su posicion debido a un choque y golpea a una persona o a una pieza de seguidad, suece causar lesiones o un accidente.
• Después de instalar launidad, cercórese de que los equipos electricos (luces de freno, intermitentes y limpiadores) funciona en normalmente.

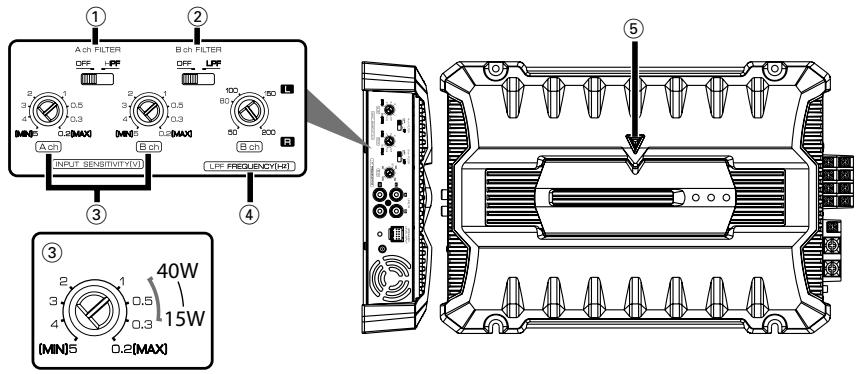

① Conmutador A ch FILTER

Este comutador permite filtrar las senales de salute de los altavoces.

• Posicion OFF:

Saldra un sonido original sin filtración.

• Posicion HPF (filtro de peso alto):

Sólo salen las Frequencias de 80Hz o superiores.

(Se cortan las Frequencias inferiores a 80Hz

② Conmutador B ch FILTER

Este comutador permite filtrar las senales de salute de los altavoces.

• Posicion OFF:

Saldra un sonido original sin filtración.

• Posicion LPF (filtro de paso bajo):

El filtro da salute a la banda de Frequencias más bajo que la Frequencia ajustada con el control "LPF FREQUENCY".

La salute del altovoz cambia automatistically a mono (izquierdo + decrecho) y se realiza la ganancia.

③ Control INPUT SENSITIVITY (sensibilidad de entrada) (A.ch/B.ch)

Ponga este control de la unidad central conectada a esta unidad, o segun la potencia de salute maxima del equipo estéreo suministrado con el automóvil.

Utilice el cable de la referencia como guía.

La sensibilitad de los amplificadores A y B se possible ajustar independiente.

④ Control LPF FREQUENCY B ch

Ajusta la Frequencia de corte cuando el conmutador "B ch FILTER" está en "LPF".

⑤ Indicador POWER

Cuando la alimentacion se activa, el indicator de POWER se ilumina.

Si el indicator POWER no se ilumina al activar la alimentacion,uede que la functiOn de proteccion este activada.Comprobar si hayalgun problema.

Remítase a (頁目18).

Procedimiento de instalación

Como se pueda hacer una gran variedad de ajustes y conexiones según las aplicaciones, lea atentamente el manual de instrucciones para selectionar el ajuste y la conexión apropiados.

1. Retire la llave de encendido y desconecte el terminal negativo de la bateria para evaporar cortocircuitos.
2. Prepare la unidad según el uso que vaya a hacer de ella.
3. Conectar los cables de entrada y calidad de las unidades.
4. Conecte los cables del altavoz.
5. Conectar el cable de alimentacion, el cable de control de alimentacion y el cable de tierra en esteorden.
6. Colque los elementos de instalación en launidad.
7. Cologne la unidad.
8. Conecte la terminal negativa de la batería.

ADVERTENCIA

Para evaporar incendios producidos por cortocircuitos en el cableado, conecte un fusible o cortacircuito entre la bateria y los terminales de la bateria.

PRECAUCION

• Si el sonido no sale normalmente, desconecte inmediamente la alimentacion y compruebe las conexiones.
• No se olvide de desconectar la alimentacion antes dechangar el ajuste de cualquier conmutador.
• Si el Fuseble se quema, compruebe que no haya un cortocircuito en los cables, cuando cambie el Fuseble por uno queonga el本身就是 amperaje.
• Verifique que ninguno de los cables o conectores que están sin conectar toquen la carroeria del automóvil. No retire las tapas de los cables o conectores que están sin conectar para evitar de que se produzcan cortocircuitos.
• Conecte los cables del altovoz a los connectores adecuados del altovoz separadamente. La puesta en contacto de terminales de altovoces distinctos, o la connexion como toma de tierra de los terminales del altovoz al coche del automóvil, pueda causar daños a la unidad.
• Después de la instalación, compruebe que las lámparas del freno, luces de destello y limpiaparabrisas funciona conRECTamente.

Cabledo

• Lleve el cable de la bateria de esta unidad directamente desdela propia bateria.Si se conectara alarnés del cabledo del vehiculo,puede provoc daños en los fusibles,etc.
• Si se produce un zumbido por los altavoces@m间隙as funciona el motor, conecte un filtro de ruido de linea (vendido por separado) a cada cable de la batería.
• No permitted that the cable enters in contacto directo con el borde de la placà de hierro, utilizingdo paraarlo arandelas de caucho.
• Conecte los cables de masa a una parte del chassis del automóvil que actúa como puesta a mesa por donde pase la electricidad hasta el borne negativo de la bateria. No conecte la alimentación si no está conectados los cables de mesa.
• Asegürese de instalar un fusible de protección en el cable de corriente cerca de la batería. El fusible positivo debería tener la mesma capacité que el de la unidad o algo mayor.
• Para el cable de corriente y la masa, utilise un cable de corriente para vehículos (ignífugo) con una calidad mayor que la calidad del fusible de la unidad. (Utilice un cable de corriente con un diametro de 5mm^2 (AWG 10) or mayor)
• Cuando deseee utiliser más de un amplificador de potencia, utilise un cable de suministro de alimentación y un fusible de protección de una capacité de soporte de corriente mayor a la corriente maximal total realizada por cada amplificador.

■ Seclusion de altavoces

• La potencia de entrada de los altavoces que se conecten debe ser mayor que la potencia de salute (en Wats) del amplificador. Utilizar altavoces que posean potencias de entrada menos a la calidad de entrada del amplificador producirá emisiones de humano y daños.
• La impedancia de los altavoces que se conecten al amplificador debse ser de 2 o más (para las conexiones estéreo), o de 4 o más (para las conexiones en puente). Cuando紊ee utilizing más de un juego de altavoces, calculce la impedancia combinada de these altavoces y bajo conecte adeuadamente los altavoces al amplificador.

Conexión de entrada del cable RCA o del nivel del altovoz

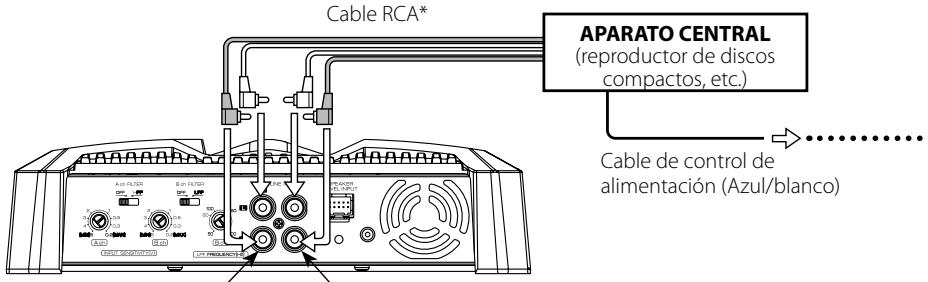

- Conexión de cable de RCA

Entrada A canal Entrada B canal

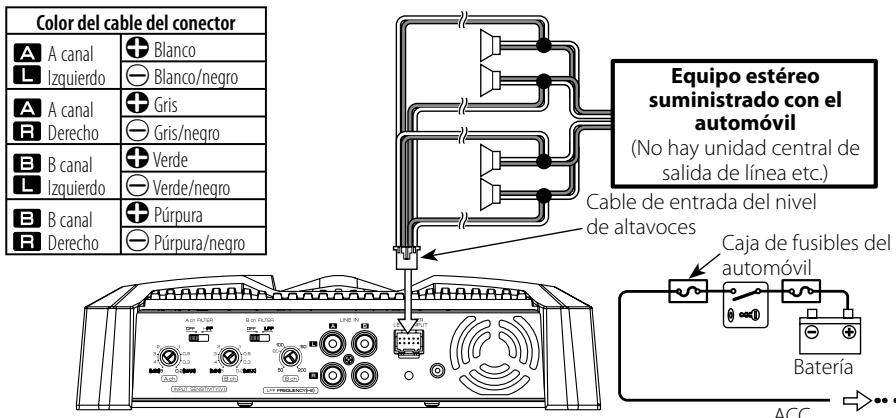

- Conexión para entrada de altavoz

NOTA

• No conecte simultaneamente cables ni conductsores a las tomas de entrada de cables RCA o a los terminales de entrada de alta voces porque pourrait producirse una avería.

Terminal SPEAKER LEVEL INPUT

• El equipo estéreo suministrado con el automóvil deben tener una potencia de salute máximo no superior a 40W.
• Conecte el cable de alimentacion a una fuente de alimentacion que pueda activarse/desactivarse con la llave de contacto (linnea del ACC). Con esta connexion pourrait generate ruido pop al conectar/ desconectar la alimentacion del equipo estereo suministrado con el automóvil.

Terminales SPEAKER OUTPUT (salida de altavoces) (A.ch/B.ch)

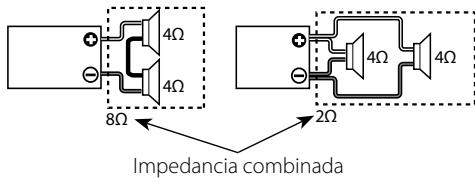

• Conexiones estereofónicas: Los altavoces a conectar deben tener una impedancia de 2 ohmios o mayor. Cuando vaya a

conectar multiples altavoces, asegúrese de que la impedancia combinada sea de 2 ohmios o mayor para cada canal.

• Conexiones en puente:
  Haga las conexiones a los terminalses de salute de altevoces (SPEAKER OUTPUT) de los canales izquierdo (LEFT) y derecho (RIGHT). Los altevocas a conectar deben tener una impedancia de 4 ohmios o mayor. Cuando vaya a conectarmultipletsaltavoces,aseguese de que la impedancia combinada sea de 4 ohmios o mayor.

Terminal P. CON (control de corriente)

Controla la CONEXION / DESCONEXION de la unidad.

NOTA

Controla la alimentacion de la unidad. Asegúrese de conectarlo con todos los sistemas.

Fusible

KAC-7404: 40 A × 1

KAC-6404:25 A × 1

Conexión del cable de los altavoces

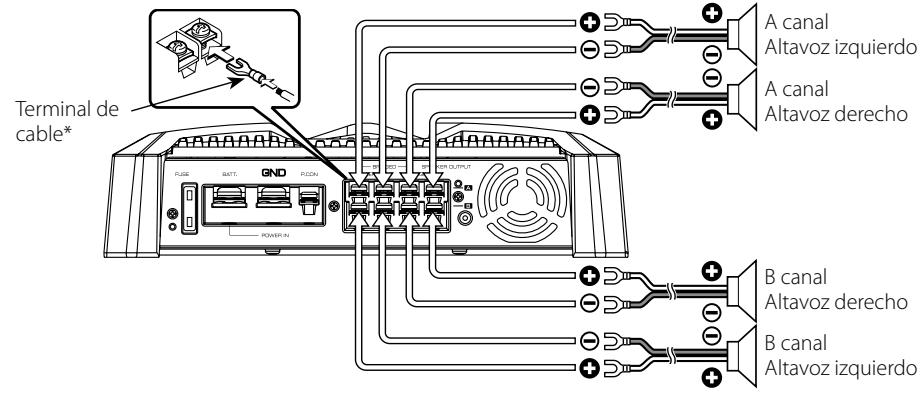

- Conexiones estereofónicas

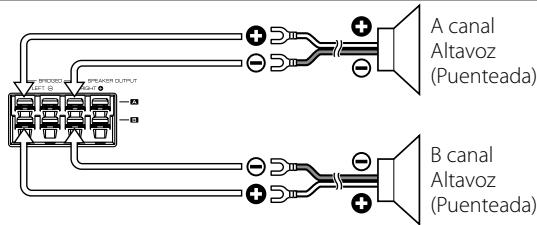

- Conexiones en puente

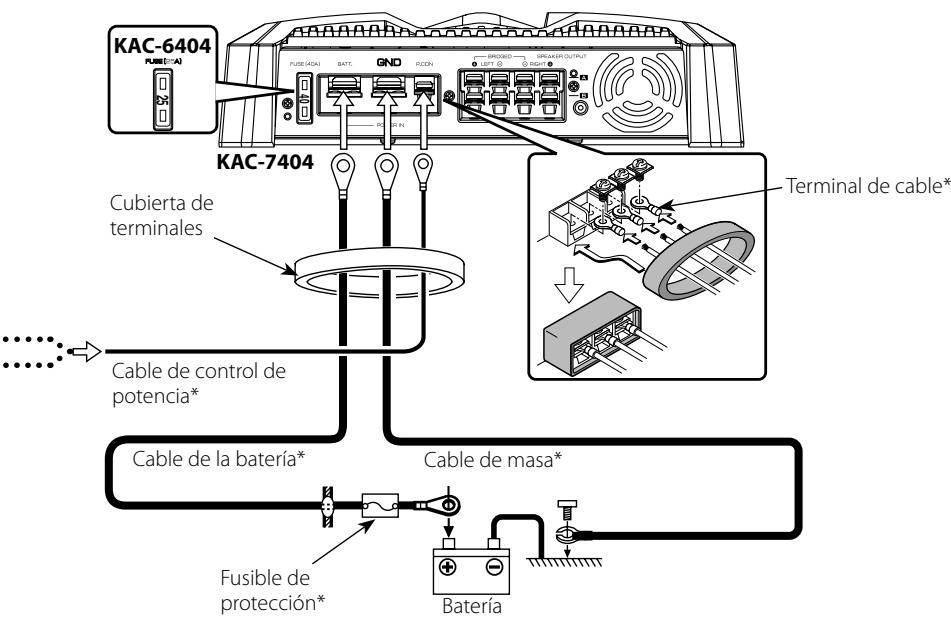

Conexión del cable de alimentación

Lo queoulda pareceruna falla de functionamento de su unidad podria ser simplemente elresultado de unpequeño error de operation o de un defecto de conexión.Antes de acudir alservicio,verifique primero elsiguito cuadro sobre los problemas que se podrian Presented.

PROBLEMA	CAUSA POSIBLE	SOLUTION
No hay sonido. (No hay sonido de un lado). (Fusible fundido)	·Los cables de entrada (o calidad) están desconnectados. ·El circuito de protección suece estar activado. ·El volumen está demasiado alto. ·El cable del altevoz está cortocircuito.	·Conecte los cables de entrada (o calidad). ·Compruebe las conexiones consultando <Función de protección>. ·Reemplace el fusible y baje el volumen. ·Descués de revisar el cable del altevoz yregarlar laCause del cortocircuito, replampe el fusible.
El nivel de salute está muy bajo (o muy alto)	·El control de ajuste de sensibilitidad de entrada no está en la posición correcta.	·Ajuste bien el control consultando en <Controles>.
La calidad del sonido es mala. (El sonido está distorsionado).	·Los cables de los altavoces están connectados con las polaridades ⊕ / ⊙ invertidas. ·Un cable de altovaz está dañado por un tornillo de la carrocería del automóvil. ·Los commutadores peuvent estar mal ajustados.	·Conéctelos correctamente asegurándose bien de cuáles son los terminales ⊕ y ⊙. ·Vuelva a connectar los cables de los altavoces de forma que no queden dañados. ·Ponga bien los commutadores consultando <Controles>.

Especificaiones

CEA-2006. KAC-7404 KAC-6404

Nominaciones de salute de potencia principal

(Vatios RMS por canal @ 4 ohms, 1 % THD+N) .60 W × 4 40 W × 4

Relación postal a ruido (referencia: 1 vatio en 4 ohmios) 80 dBA 80 dBA

Seccion de audio. KAC-7404 KAC-6404

Maxima potencia de salute 720 W (180 W × 4) 500 W (125 W × 4)

Salida de potencia nominal

Normal (4 Ω) (20 Hz - 20 kHz, 1 % de distorsión armónica total)....... 60 W × 4 40 W × 4

Normal (2 Ω) (1kHz, 1 % de distorsión armónica total). 90 W × 4 60 W × 4

Puenteada (4 Ω) (1kHz, 1 % de distorsión armónica total)……… 180 W × 2 130 W × 2

Respuesta de fecuencia (+0, -3 dB) 5 Hz - 50 kHz 5 Hz - 50 kHz

Sensibilidad (salida nominal) 0,2 V - 5,0 V 0,2 V - 5,0 V

Relacion senal a ruido. 94 dB 94 dB

Impedancia de entrada 10 kΩ 10 kΩ

Frecuencia del filtro bajo (-12 dB/octava) 50 - 200 Hz (variable) 50 - 200 Hz (variable)

Frecuencia del bajo para altos (-12 dB/octava) 80 Hz 80 Hz

General KAC-7404 KAC-6404

Tensión de funciona (margen de 11 – 16 V permitted) 14,4V 14,4V

Consumo. 36 A 19 A

Tamaño de instalación (Anch × Alt × Prof) 330 × 59 × 230 mm 330 × 59 × 230 mm

Peso 2,9 kg (6,4 libras) 2,7 kg (5,9 libras)

Las specifications se encuentran sus-jetas aciesin previo aviso.

CE Declaración de conformidad conrecht a la Directiva EMC 2004/108/CE

Fabricante:

Kenwood Corporation
2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japon

Representante en la UE:

Kenwood Electronics Europe BV Amsterdamseweg 37,1422 AC UITHOORN, Paises Bajos

Información acerca de la eliminación de equipos electricos y electrónicos al final de la vidautil (aplicable a los País de la Unión Europea que hayanadoptadosistemasindependientesderecogidaaderisoluos)

Los produits con el símbolo de un contentedor con ruedas tachado no podrá ser desechados como residuos dométricos. Los equipos electricos y electrónicos al final de la vidautil,deferán ser reciclados en instalaciones quemightdareltramiento adecuado a这些东西 productos y a sus subproductos residuales correspondientes. Póngase encontacto con su administración local para Obtener información sobre el punto del recogida más cercano.Un tratimiento correcto del reciclaje y la eliminación de residuosayudaconservar los recursos y evita al本身就是empo efectos perjudiciales en la salute y el medio ambiente.

Este producto no ha sido instalado en la linea de produccion por el fabricante de un vehiculo, ni tampoco por el importador profesional de un vehiculo dentro del estado miembro de la UE.
