MANUAL DE USUARIO LET32C600 HAIER

Lea este manual con atención antes de usar su televisión y manténgalo en un buen lugar para futura referencia.

MODELO:

LET26C600F

LET32C600F

Contenido

01 Seguridad y advertencias

Bienvenidos P. 03

Información importante P. 03

Aviso de seguridad P. 05

Advertencias y precauciones P. 07

02 Introducción

Parámetro principal P. 07

Instrucciones sobre el montaje del soporte base P. 08

Pautas de instalación para el montaje en pared P. 09

Panel frontal P. 10

Lectura de las conexiones AV P. 12

Conexión de su TV P. 13

Interfaz común P. 14

03 Mando a distancia

Mando a distancia P. 15

04 Funcionamiento

Guía de instalación P. 17

05 Solución de problemas

Solución de problemas P. 30

Especificación P. 31

01 SEGURIDAD Y PRECAUCIONES

BIENVENIDO

Gracias por comprar este TV LED LCD de 26"/32". Esta guía le ayudará a instalar y a comenzar a usar su TV. En principio, verifique los contenidos de su caja con la siguiente lista de control de piezas:

TV LED LCD Digital de 26" Full HD 1080P	TV LED LCD Digital de 32" Full HD 1080P
Mando a distancia	Mando a distancia
2 baterías AAA	2 baterías AAA
Manual de instrucciones	Manual de instrucciones
Guía rápida de inicio	Guía rápida de inicio
1 cable Scart	1 cable Scart

¡Ahora puede comenzarl

INFORMACIÓN IMPORTANTE

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR Y MANTENERLAS PARA REFERENCIA FUTURA.

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA

NO ABRIR

PRECAUCIÓN

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA. NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR). NO CONTIENE PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. ANTE CUALQUIER PROBLEMA, SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE. HAY UN SÍMBOLO DE UN RAYO EN EL TRIÁNGULO: ESTE SÍMBOLO INDICA QUE HAY ALTO VOLTAGE ADENTRO. ES PELIGROSO TENER CUALQUIER TIPO DE CONTACTO CON LAS PIEZAS INTERNAS DE ESTE PRODUCTO.

HAY UN SIGNO DE EXCLAMACIÓN EN EL TRIÁNGULO: ESTE SÍMBOLO LE AVISA QUE SE HA INCLUIDO LITERATURA RELACIONADA CON EL FUNCIONAMIENTO Y CON EL MANTENIMIENTO CON ESTE PRODUCTO.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA E INCENDIO, NO COLOQUE EL TV CERCA DE LAS FUENTES DE HUMEDAD. NO UTILIZAR LIMPIADORES ABRASIVOS QUE PUEDAN RAYAR O DAÑAR LA PANTALLA LCD. EVITE EL CONTACTO CON OBJETOS QUE PUEDAN RAYAR LA PANTALLA LCD.

NOTA: ESTÁ PROHIBIDO REPARAR LA UNIDAD USTED MISMO, Y HACERLO PUEDE DAR COMO RESULTADO LESIONES O DAÑOS AL PRODUCTO. SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE.

AVISO DE SEGURIDAD

Precaución: Para reducir el riesgo de descarga eléctrica, no retire la cubierta ni la parte trasera.

No hay partes utilizables por el usuario en el interior.

Para el servicio técnico, consulte al personal cualificado.

Precauclón: Para evitar peligro de incendios o descargas eléctricas, no exponga el aparato a la lluvia o la humedad.

No exponga el Adaptador ni el producto al agua (goteo o salpicaduras), ni coloque objetos llenos de líquido, tales como jarrones, sobre el aparato.

Mantenga el producto alejado de la luz solar directa y de fuentes de calor como radiadores o estufas.

No obstruya los orificios de ventilación.

Las ranuras y orificios del aparato sirven para su ventilación. Los orificios nunca deben estar obstruidos colocando el producto sobre un cojín, sofá, u otra superficie similar.

No coloque el producto sobre un carrito, trípode, soporte o mesa, inestables. El aparato podría caer, produciendo posibles daños o lesiones.

Nunca coloque objetos pesados o afilados sobre el panel o el marco.

Utilice solamente el adaptador de CA que se incluye con el producto. El uso de otro adaptador anulará la garantía.

Desenchufe la alimentación de la toma de corriente cuando no se utilice el aparato.

Se debe prestar atención a los aspectos medioambientales sobre la eliminación de la batería.

PRECAUCIÓN: La batería (batería, baterías o pack de baterías) no debe exponerse a una temperatura excesiva, como la luz solar, fuego, o similares.

PRECAUCIÓN: Una presión excesiva en el sonido de los auriculares puede causar pérdida de audición.

PRECAUCIÓN: Utilice sólo los complementos / accesorios suministrados específicamente por el fabricante, el aparato es alimentado por el adaptador de CA, el adaptador de CA es utilizado como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente accesible.

Este símbolo significa que este producto no se debe eliminar junto con el resto de desechos domésticos, según la U.E. Para evitar perjuicios sobre el medioambiente o la salud humana, causados por la eliminación descontrolada de residuos, recicielo con

responsabilidad, promoviendo la reutilización sostenible de los recursos materiales. Para deshacerse de su aparato usado, por favor, utilice los sistemas de recogida o contacte con el distribuidor al cual compró el producto. Ellos pueden recoger el producto para reciclarlo sin riesgos para el medio ambiente.

CE

ADVERTENCIAS Y CUIDADOS

Advertencia

Cuidado

Warning

Advertencia

Para el funcionamiento de este televisor se utiliza alto voltaje. No retire la cubierta posterior de su aparato. Para servicio técnico, consulte al personal cualificado.

Warning

Advertencia

Para evitar peligro de incendio o descarga eléctrica, no exponga el televisor a la lluvia ni a la humedad.

Warning

Advertencia

No deje caer ni introduzca objetos en las aberturas ni ranuras de la cubierta del televisor. Nunca derrame ningún tipo de líquido sobre el televisor..

Caution

Cuidado

No obstruya los orificios de ventilación de la cubierta posterior. Una ventilación adecuada es esencial para evitar el fallo de los componentes eléctricos.

Caution

Cuidado

Evite que el cable de alimentación quede atrapado bajo el televisor.

Caution

Cuidado

Nunca se suba, ni se apoye, ni empuje bruscamente el televisor o su soporte. Debe prestar especial atención a los niños. Si cayera,

podría causar serias lesiones.

Caution

Cuidado

No coloque su televisor sobre un carrito, soporte, estantería, o mesa, inestables. Si cayera podría causar serias lesiones personales y

daños al televisor.

Caution

Cuidado

Cuando el televisor no se vaya a usar durante un largo período de tiempo, es recomendable desconectar el cable de alimentación de CA

de la toma de corriente.

Caution

Cuidado

Distancias mínimas

Si el televisor se va a incorporar a un compartimento o un lugar cerrado, se deben mantener unas distancias mínimas. La acumulación de

calor puede reducir la vida útil de su televisor y también puede ser peligroso.

02 INTRODUCCIÓN

PRECAUCIÓN

Nunca manipule los componentes internos del TV, ni otros controles de ajuste que no se mencionen en este manual. Todos los TVs LED son instrumentos de alto voltaje. Cuando quite el polvo o gotee agua sobre el PANEL de LED o la CUBIERTA, el cable de alimentación debe estar retirado del aparato, entonces limpie el TV con un paño seco y suave. Durante tormentas eléctricas, desenchufe el cable de alimentación y de antena para evitar daños en su televisor. Todas las reparaciones de este TV deben ser efectuadas sólo por personal técnico de TV cualificado.

INSTALACIÓN

*Coloque el TV en la estancia donde la luz no incida directamente sobre la pantalla.
*La oscuridad total o los reflejos en la imagen en pantalla pueden causar fatiga ocular. Se recomienda una iluminación tenue e indirecta para un visionado cómodo.
*Deje suficiente espacio entre el TV y la pared para permitir la ventilación.
*Evite los lugares excesivamente calurosos para evitar posibles daños en la cubierta o fallo prematuro de los componentes.
*No obstruya los orificios de ventilación durante el uso del TV.

Características principales

1. Se puede utilizar como Telesisor, dispositivo de visualización, pantalla de PC;
2. Alta luminosidad, amplio Ángulo de visión
3. Cronodesplazamiento;
4. Interfaz HDMI e interfaz SCART;
5. NICAM;

Parámetros principales

Panel	26"	31.5"
Sistemas de TV PAL-B/G I,D/K	SECAM-B/G,D/K,L,L'
Sistema de Señal de Video PAL/SECAM
Tensión de alimentación CC 100V-240V	50/60Hz
Consumo de energía 55W 90W
Potencia de salida de Audio (THD 7%)	2 x 5W 2 x 8W
Señal de entrada	1 RGB(PC) análogo, 1 PC audio2 Interfaces multimedia de alta definición (HDMI)1 entradas de video1 entradas de audio
	1 YPbPr1 mini SCART1 IC1 USB1 Turner
Definición horizontal (líneas de TV) Entrada de vídeo Compuesto >=350YPbPr >=400

PC

MODOS PREESTABLECIDOS

	RESOLUCIÓN	Frecuencia	V.(Hz)	Frecuencia	H.(KHz)
1	640*480		60	31.47
2	800*600		60	37.88
3	1024*768		60	48.	36
4	1360*768		60	47.7
5	1280*1024		60	63.98
6	1920*1080		60	66.64

Instrucción sobre el montaje del soporte base

1. Inserte la columna de soporte dentro del soporte en la dirección que indica la flecha y luego asegure con tres tomillos.

1. Inserte el montaje de soporte en la cubierta posterior en la dirección que indica la flecha y luego asegure con un tornillo.

NOTAS DE INSTALACIÓN

Ubique el TV en una habitación en donde la luz no le refleje directamente sobre la pantalla. La oscuridad total o un reflejo en la pantalla pueden provocar cansancio en la vista. Se recomienda iluminación suave e indirecta para una visión cómoda.

Deje espacio suficiente entre el TV y la pared a fin de permitir ventilación.

Evite ubicaciones excesivamente calurosas para prevenir un posible daño al gabinete o una falla prematura de los componentes.

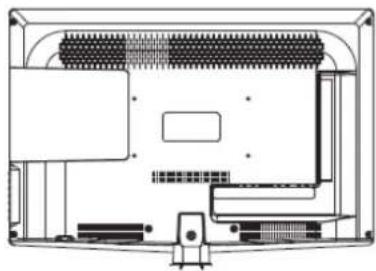

INSTRUCCIONES DE INSTALACIÓN DE MONTAJE EN PARED

Este televisor puede montarse en pared de la siguiente manera:

1. Coloque el Television LED LCD sobre una superficie sólida. Por favor, coloque algún material suave sobre el frente de la pantalla para protegerla de cualquier daño.
2. Retire los tornillos de la parte baja del televisor, donde la base se une con el TV, y retire el soporte de la base (guárdeio en un lugar seguro para su uso en el futuro).

1. Utilice los cuatro tornillos suministrados para fijar el TV sobre el soporte de pared del TV (no incluido), por medio de los cuatro orificios estándar VESA de la parte posterior di televisor.

200.00 500.00

Mando a distancia

Panel frontal de control

1. Sensor del mando a distancia

2. Indicador LED:

AZUL: ENCENDIDO ROJO: STANDBY.

1. Teclado

SOURCE MENU CH+ CH- VOL+ VOL- STANDBY ① ② ③ ④ ⑤

1	SOURCE	Muestra el menú fuente de entrada.
2	MENU	Muestra el MENÚ principal.
3	CH+/CH-	En el modo TV, pulse CH+ o CH- para cambiar el canal de arriba abajo.En MENU, pulse CH+ o CH- para seleccionar las opciones.En el modo standby, puede encender el TV.
4	VOL+/VOL-	Ajusta el nivel del sonido.En MENU, ajuste la opción que Seleccionó.
5	STANDBY

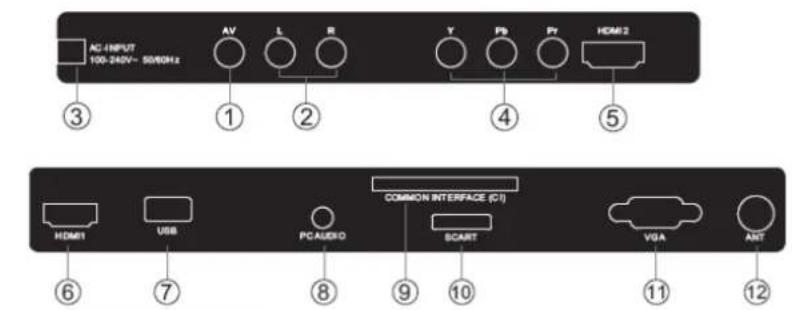

Conexiones posteriores/laterales

AC-14V/7 100-240V~ 50MHz ③ AV L R Y Pb Pr HDMI 2 ① ② ④ ⑤ COMMON INTERFACE (CI) HDMI USB PC AUDIO SCART VGA ART ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

1	AV	entrada
2	L/R AUDIO	entrada
3	Fuente de alimentación CA	entrada
4	YpbPr	entrada
5	HDMI2	entrada
6	HDMI1	entrada
7	USB	entrada
8	PC AUDIO	entrada
9	COMMON INTERFACE (CI)	entrada
10	SCART	entrada
11	ENTRADA VGA	entrada
12	ANT entrada

CONEXIÓN DE SU TV

CONEXIÓN DE LA ANTENA

Conecte su antena a la parte posterior del TV en la conexión ANT IN.

MEJORE SU SEÑAL

Para mejorar la calidad de la imagen en un área con escasa señal, utilice un amplificador de señal (no incluido).

CONECTE SU PC AL TV

Puede utilizar su TV como monitor para su ordenador personal, conectándolo con un cable VGA (no incluido).

1. Lea la guía del usuario de su ordenador y verifique que tenga un conector VGA.
2. Desconecte la alimentación en su TV y en su PC.
3. Conecte un cable de interfaz VGA tipo D de 15 pines al conector de interfaz de video VGA en el PC. Conecte el otro extremo del cable al conector de interfaz de PC en el TV. Ajuste los tornillos en los conectores VGA y conecte el cable de audio (no incluido) a la conexión de entrada de audio en la parte posterior del TV.
4. Conecte la alimentación del TV primero y luego el del PC.
5. Pulse el botón en el TV o en el mando a distancia del TV para configurar el modo de entrada de video a VGA.
6. Una vez que se ve la imagen, si hay ruido, cambie el modo VGA a otra resolución, cambie la frecuencia de actualización a otra frecuencia o ajuste el brillo y el contraste en el menú hasta que la imagen sea clara.

Hay dos maneras en las que puede conectar un reproductor DVD o VCR a su TV. Asegúrese de que tanto el TV como el reproductor DVD o VCR estén apagados antes de conectarlos.

1. Conecte las salidas AV DVD/VCR a la conexión AV IN en su TV.
2. Conecte el audio D/I de AV a la entrada de audio (8). Pulse el botón SOURCE en el TV para configurar el modo de entrada de video en AV.

ENTRADA SCART

1. Conecte el conductor de suministro Scart del dispositivo externo (reproductor DVD, decodificador o consola de videojuegos) a la conexión Scart del TV.
2. Pulse el botón SOURCE (Fuente) para seleccionar el modo SCART.
3. Pulse el botón PLAY (Reproducir) en el dispositivo externo.

Entrada HDMI

1. Conecte el cable del dispositivo HDMI a la conexión HDMI del TV.
2. Pulse el botón SOURCE para seleccionar el modo HDMI.
3. Consulte acerca del funcionamiento en la guía del usuario del dispositivo HDMI.

INTERFAZ COMÚN

La ranura de la interfaz común (IC) está diseñada para admitir el módulo de acceso condicional (AC) y la tarjeta Inteligente a fin de ver los programas de televisión pagos y los servicios adicionales. Comuníquese con su proveedor de servicio de Interfaz Común para obtener más información acerca de los módulos y de la suscripción. Tenga en cuenta que no se proporcionan los módulos AC ni las tarjetas inteligentes, ni los ofrecemos como accesorios opcionales.

Advertencia

• Desconecte el TV antes de insertar los módulos en la ranura de la Interfaz Común.
• Inserte la CAM correctamente, luego la Tarjeta Inteligente a la ranura de la IC que se ubica en la parte lateral del TV.

U Skit CAM Smart Card

CI SLOT RANURA DE IC
CAM	CAM
Smart Card Tarjeta Inteligente

1. Enclenda el TV, y éste mostrará el siguiente mensaje si se detecta el módulo AC. Aguarde unos minutos hasta que se active la tarjeta.

Módulo IC insertado

1. Pulse el botón MENU y luego, el botón ▲▼ para seleccionar la opción de Información IC.

1. Se muestra la información detallada en la tarjeta IC en uso.
2. Pulse el botón OK para acceder al menú de la tarjeta. Consulte el manual de instrucciones del módulo para configurar los detalles.
3. Cuando se retira el módulo, el siguiente mensaje aparecerá en la pantalla.

Módulo IC retirado

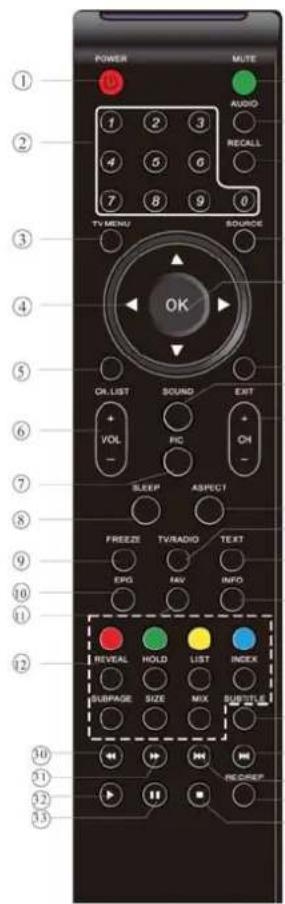

03 Mando a distancia

POWER MUTE AUDIO RECALL TV MENU SOURCE OK OR LIST SOUND EXIT VOL PIC OH SLEEP ASPECT FROZE TV/RADIO TEXT CPO NAV INFO REVEAL HOLD LIST INDEX SUBPAGE SIZE MIX SURFACE REC/REF 10 21 22 33

1: ALIMENTACIÓN: Para encender la TV o ponerla en espera.
2: TECLAS NUMÉRICAS: Para acceder directamente a un canal.
3: MENÚ TV: Para visualizar el menú de TV.
4: CURSOR: Para moverse dentro del menú.
5: LISTA DE CANALES: Para visualizar la lista de canales.
6: VOL+/- : Para ajustar el nivel de sonido.
7: IMAGEN: Para conmutar el modo de la imagen.
8: APAGADO AUTOMATICO: Para ajustar el temporizador de apagado del televisor.
9: CONGELAR: Para congelar la imagen.
10: EPG (Guia electrónica de programación): Para visualizar información sobre el programa que se está viendo y lo que viene a continuación, en el modo DTV (Digital).
11: FAV: Para acceder a su lista de canales favoritos en modo TV o DTV.
12: TECLAS DE TELETEXTO: Por favor, remítase a la siguiente página.
13: SILENCIO: Para deshabilitar o habilitar el sonido.
14: AUDIO: Para seleccionar el audio/idioma disponible de los programas de TV.
15: RECUPERAR: Para acceder al programa que se estaba viendo anteriormente.
16: FUENTE: Para seleccionar la fuente de entrada.
17: OK (Aceptar): Para confirmar la selección.
18: SALIR: Para volver al menú anterior o salir del menú.
19: SONIDO: Para conmutar el modo de sonido.
20: CANAL+/CANAL-: Para acceder al siguiente canal o al anterior.
21: ASPECTO: Para cambiar la relación de aspecto de la imagen.
22: TV/RADIO: En el modo DVB, se usa para conmutar entre canales de TV digital y emisoras de radio. Mostrar/Eliminar la información del programa.
23: TEXTO: Para acceder o salir del TELETEXTO.
24: INFO: Para visualizar información sobre el canal que se está viendo, o ampliar la información del programa, cuando se encuentre dentro de la pantalla EPG, en el modo DTV.
25: SUBTÍTULOS: Para conmutar entre diferentes subtilulos en el modo DTV.

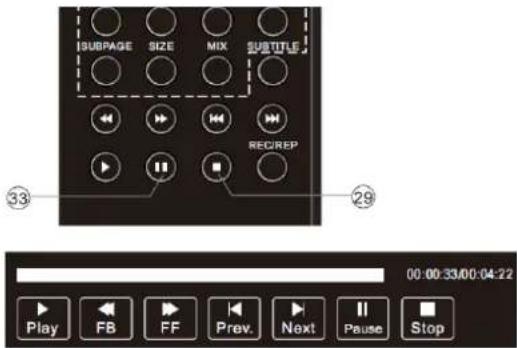

26. Para pasar al siguiente archivo en el modo USB.
27. Para volver al archivo anterior en el modo USB. REC/REP (Grabar/Repetir) Púlselo para grabar el programa de TV que está viendo en el modo DTV, o para repetir la reproducción en el modo USB.
29. Detiene el reproductor multimedia en el modo USB.
30. Para explorar hacia atrás, durante la reproducción USB.
31. Para explorar hacia delante, durante la reproducción USB.
32. Ejecutar el reproductor multimedia en el modo USB.
33. Pausar el reproductor multimedia en el modo USB, cambiar el tiempo en el modo DTV.
La unidad pasará al modo standby de manera automática si no opera durante 4 horas. (Sólo en el modelo para el hogar).

NOTA:

Inserte las baterias en el mando a distancia

Observaciones:
1) Se recomienda el uso de pilas alcalinas.
2) Retire las baterías cuando estén gastadas o si el mando a
distancia no se va a utilizar durante un período de tiempo rolongado.
1. Retire la tapa de las baterías.
2. Inserte las 2 pilas AAA 1.5v asegurándose de que la polaridad (+ o -) coincida con la polaridad marcada dentro de la unidad.
3. Coloque de nuevo la tapa de las baterias. Sustituya las baterías por otras nuevas, cuando el televisor comience a mostrar los síntomas siguientes: El funcionamiento es inestable o errático. A veces, el televisor no funciona con el mando a distancia.

TELETEXTO

El Teletexto es un sistema de información emitido por algunos canales que puede ser consultado como un periódico. También ofrece acceso a los subtítulos para los telespectadores con problemas de audición o que no estén familiarizados con el idioma de transmisión

(redes por cable, canales por satélite, etc.)

Pulse:	Obtendrá:
TEXTO	Se usa para entrar o salir de los modos de teletexto. Aparece el sumario con una lista de elementos a los que puede accederse. Cada elemento tiene un número de página correspondiente de 3 dígitos. Si el canal seleccionado no emite teletexto, se mostrará la indicación 100 y la pantalla permanecerá en blanco (en este caso, salga del toletexto y seleccione otro canal).
SELECCIONAR UNA	Introduzca el número de la página deseada, utilizando los botones 0 a 9 o arriba/abajo. Ejemplo: página 120, introduzca 120. El número aparece en la parte superior izquierda, el contador cambia y entonces aparece la página. Repita esta operación para ver otra página. Si el contador continúa buscando, significa que esa página no se transmite. Seleccione otro número.
DIRECT ACCESS TO THE ITEMS	Están coloreados como se muestra en la parte inferior de la pantalla. Las cuatro teclas de colores se utilizan para acceder a los elementos o páginas correspondientes. Las áreas coloreadas parpadean cuando el elemento o la página no están aún disponibles.
ÍNDICE Esto le devuelve a la página de contenidos (normalmente la página 100).
SUB PÁGINA	Algunas páginas contienen subpáginas que se muestran sucesivamente de forma automática. Esta tecla se utiliza para detener o retornar la muestra de subpáginas. La indicación aparece en la parte superior izquierda.
ESPERA Para congelar la página.
REVELAR Para mostrar u ocultar la información oculta (soluciones de juegos).
LISTA	El usuario puede establecer cuatro páginas favoritas para ser enlazadas directamente por las cuatro teclas coloreadas. Mientras el modo de lista esté activado, no hay posibilidad de utilizar la navegación TOP o FLOF con las teclas coloreadas. Los números de página favoritos se almacenarán y recuperarán en/dosde la memoria no volátil de cada canal, mediante el software del sistema.

04 FUNCIONAMIENTO

Guía de Instalación

Esta pantalla sólo aparece cuando el TV se enciende por primera vez o cuando se restablece a los ajustes de fábrica. Puede escoger los

programas de cambio automático de idioma y país, Y tras cambiar la pantalla, se pasará automáticamente al primer programa DTV.

1. MENÚ DE CANALES

El primer elemento del MENÚ es el menú de canales (sólo para las fuentes de TV o DTV).

Aquí puede buscar canales y editar programas.

1). Sintonización automática:

Busca todos los canales automáticamente (puede seleccionar ATV-analógicos y DTV-digitales)

para seleccionar primero un país, luego pulse e botón OK para comenzar la sintonización automática.

Channel Tuning TV :0 Programme(s) DTV :0 Programme(s) Radio :0 Programme(s) Data: 0 Programme(s) 95% UHF CH 58DTV

NOTA:

Todos los canales, incluyendo ATV, DTV y de Radio se pueden sintonizar de una vez si el Tipo de Sintonización es DTV+ATV.

Todos los canales almacenados desaparecerán tras la sintonización automática.

Tras la sintonización automática el canal pasará al primer canal DTV.

2). Sintonización manual de DTV:

Usted puede seleccionar un canal DTV y entonces encontrar el programa de este canal.

Por favor, pulse ◀▶ para seleccionar el canal, luego pulse OK para buscar los programas.

NOTA:

Mala, Normal, Buena, se refiere a la intensidad de la señal.

3). Sintonización manual de ATV:

Usted puede cambiar el sistema de sonido para buscar los canales analógicos y para una sintonización fina de los canales, luego almacenar los canales que haya seleccionado.

ATV Manual Tuning Storage To 1 System BG Current CH 1 Search Fine-Tune Frequency 255.25 MHz Save MENU

NOTA:

Pulse el botón rojo del teletexto para almacenar los canales tras la sintonización manual.

4). Editar programas:

Usted puede Borrar, Renombrar, Mover, Saltar, y guardar en FAVORITOS cualquier programa.

Borrar

Pulse el botón rojo del teletexto, se borrará el programa en el cursor.

Renombrar:

Sólo se pueden renombrar los programas de ATV.

Desplace el cursor hasta el programa, pulse el botón verde del teletexto para renombrar el programa.

Pulse

para escoger el carácter. Pulse

para desplazar el cursor.

Pulse el botón MENÚ para salir de la edición, pulse SALIR para salir del menú.

Nota: Los nombres de programas de ATV sólo pueden tener 5 caracteres, los nombres de programas de DTV pueden tener 25 caracteres.

Mover

Utilice los Botones de Flecha para seleccionar el canal que desea mover. Luego, pulse el Botón Amarillo para seleccionar la función

Mover. Una vez activo, utilice los Botones de Flecha para mover y luego pulse OK para confirmar.

Saltar

Pulse

para escoger el programa, puls

tón azul del teletexto par

e ese programa. El símbolo

se mostrará al

lado derecho del programa.

Escoja el programa que ha omitido, pulse el botón azul de nuevo, podrá cancelar la omisión. El símbolo

desaparecerá.

Favoritos

Pulse

para escoger el programa, pulse

in FAVORITOS, se mostrará

al lado derecho del program

a. Escoja el programa

en FA

VORITOS, pulse el botón FAVORITOS

vo, podrá cancelar la acción

mbolo ♥ desaparecerá.

Una vez creado su grupo de favoritos, puede pulsar la tecla FAVORITOS para acceder rápidamente a sus canales favoritos.

5). Información sobre IC: (opcional)

Este menú puede mostrar la información sobre la tarjeta IC.

2. MENÚ DE IMAGEN

El segundo elemento del MENÚ es MENÚ DE IMAGEN.

Aqui puede ajustar los efectos de imagen, tales como contraste, brillo, etc.

Pulse

para desplazarse, pulse OK pa

1). El matiz sólo está disponible en el sistema NTSC.
2). Hay cuatro modos de temperatura del color que pueden seleccionarse, medio, cálido, fresco, usuario.
3). Pantalla, sólo está disponible en el modo PC, en el que se puede ajustar la posición horizontal, la posición vertical, tamaño y fase.

3. MENÚ DE SONIDO

El tercer elemento del MENÚ es el MENÚ DE SONIDO.

Aquí puede usted ajustar los efectos de sonido, tales como agudos, bajos, balance, etc.

Pulse

Volumen automático: Sólo está disponible cuando el volumen de señal de entrada es demasiado alto o presenta distorsión.

4. MENÚ DE HORA

El cuarto elemento del menú es MENÚ DE HORA. Usted puede ajustar el reloj, activar/desactivar la hora, establecer el temporizador de

apagado, etc. Pulse

Clock -- Off Time On Time Sleep Timer Auto Sleep Time Zone

NOTA:

Si no hay señal durante 15 minutos, el TV se apagará automáticamente, siempre que esté activado el Apagado Automático. La hora del reloj puede obtenerse automáticamente del sistema DTV.

5. MENÚ DE OPCIONES

El quinto elemento del MENÚ es el MENÚ DE OPCIONES. Puede ajustar el idioma del menú, el idioma de audio, el idioma de los

subtitulos, etc.

En el menú de sistema de archivos PVR, puede configurar un disco USB para PVR.

Select Disk Check PVR File System Start USB Disk Format Time Shift Size Speed Free Record Limit 6 Hr. OK MENU

NOTA:

Restaurar a los valores por defecto de fábrica, eliminará todos los programas y contraseñas.

6. MENÚ DE BLOQUEO

El sexto elemento del menú es el MENÚ DE BLOQUEO. Puede bloquear su sistema, establecer una contraseña, bloquear un programa,

y establecer control parental. Una vez que haya establecido el bloqueo del sistema, no podrá buscar canales ni cambiar de programa.

La contraseña por defecto es 0000. Si se la olvida, puede usar la super contraseña: 9443.

Bloquear programa: Pulse ▼▲ para elegir el programa, pulse el botón verde del teletexto para bloquearlo.

Si desea desbloquear el programa, por favor entre en el menú principal, introduzca la contraseña, y luego pulse el botón verde de nuevo.

Control Parental: Pulse para elegir la calificación.

7. MENÚ EPG (Guía electrónica de programación)

El menú EPG se usa para mirar lo que se está transmitiendo en DTV o en el canal de Radio en el día.

Para tener acceso al menú EPG, pulse el botón EPG; se mostrará el siguiente menú:

PROGRAMME GUIDE TIME 28 Apr 04.39 800 SZTVM01 No Information 801 SZTVM02 No Information 802 SZTVM03 No Information 803 SZTVM04 No Information 804 Date No Information Record INFO Schedule Remed OK INDEX

1. INFO

Utilice

para escoger los programas. Pulse la tecla INFO para mostrar información sobre el programa destacado.

2.

Pulse la tecla amarilla de teletexto. Ésta puede enumerar toda la programación recordatorio; pulse ▼▲ para escoger la lista. Pulse la

tecla roja para borrar la lista de programación. Pulse EPG para volver al menú EPG.

Pulse la tecla roja. Establece el programa que se va a grabar.

4.

ordatorio

Pulse la tecla azul para escoger un programa y establecer una hora de recordatorio. La pantalla de TV pasará al programa escogido a la

hora del recordatorio automáticamente.

Reminder setting 802 SZTVM03 08 Minute 05 Hour Apr Month 23 Date Once Made OK BACK

8. Función PVR

1. Prepare para grabar el programa

Del MENÚ DE OPCIONES, ingrese al Sistema de Archivos PVR. En el "MENÚ DE OPCIONES", escoja "check PVR File System" (verificar el Sistema de Archivos PVR). Pinche en "OK", hasta que "checking" (verificación) cambie a "Success" (éxito).

Nota: Verifique el término "speed" (velocidad). Si es "HD support" (soporte HD), significa que la velocidad del dispositivo USB está disponible para cronodesplazamiento y para grabación. De otro modo, fomatee el dispositivo a fin de asegurar que el dispositivo esté disponible. El "Free Record Limit" (Límite libre de grabación) por defecto es de 6 horas, si el espacio en el disco es suficientemente grande. Si el espacio no es suficientemente grande, el tiempo de grabación será más corto; eso depende del espacio en el dispositivo.

Durante la verificación "check PVR File System" (verificar Sistema de Archivos PVR), no realice ninguna otra operación hasta que ésta finalice.

Las grabaciones tienen que realizarse con el sistema PVR del TV. Sólo puede reproducirse en el mismo TV, no en otro tipo de dispositivo (ordonador, DVD, etc.) que no sea compatible con el Formato TS.

Tenga en cuenta que para llevar a cabo cualquier tipo de grabación, el TV lo obligará a formatear el dispositivo conectado para almacenar dicha grabación.

ADVERTENCIA: CUANDO REALICE EL FORMATO, EL DISPOSITIVO EXTERNO PERDERÁ TODOS LOS ARCHIVOS Y LA INFORMACIÓN QUE ALMACENÓ EN ÉL.

Del MENÚ DE OPCIONES, ingrese al Sistema de Archivos PVR como se muestra a continuación:

Seleccione el disco: Seleccione el disco para guardar el archivo de grabación.

Select Disk USB 0 Disk C:

Verifique el Sistema de Archivos PVR: Verifique si el Sistema de Archivos PVR está instalado en el dispositivo USB o si no lo está.

Formato:

(Se sugiere formatear el dispositivo con "High Speed Fs..." Alta Velocidad SA que puede acelerar la grabación).

A continuación aparece el menú después de que el Formato finaliza:

Select Disk	C:
Check PVR File System	Checking
USB Disk	Pass
Format	Pass
Time Shift Size	All
Speed	Checking
Free Record Limit	6 Hr.

Select Disk	C:
Check PVR File System	SUCCESS
USB Disk	Pass
Format	Pass
Time Shift Size	All
Speed HD support 2048 KB/s
Free Record Limit	6 Hr.

Si selecciona el modo de formato "High Speed Fs", puede cambiar el tamaño del cronodesplazamiento:

Time Shift Size
Time Shift Disk Size	512 MB
SB 14 Mins
HD 4 Mins

2. Grabe el programa

Mientras se reproduce la fuente DTV, escoja el canal y pinche en "record" (grabar). El cuadro de grabación aparecerá. Pinche en "record" otra vez. El cuadro de grabación desaparecerá, y el ícono "REC" permanecerá en la parte superior izquierda. Éste desaparecerá hasta que pinche en "stop" (detener).

3. Reproduzca la grabación

En "USB", el programa de grabación se guardará en la carpeta "MSTPVR", en el dispositivo.

1. El tamaño de almacenamiento del USB debe estar entre 4GB y 500GB.

2. El video puede pixelarse si la tasa de transferencia de video es demasiado baja.

3. No todos los dispositivos USB son compatibles. A continuación hay una lista de unidades USB recomendadas. Los modelos que no estén en la lista pueden ser compatibles, pero su funcionamiento no está garantizado.

La lista de USB soportados es la misma que en la función Cronodesplazamiento. Consulte la página 28.

9. Función Cronodesplazamiento

1. Prepare para grabar el programa

Este TV le permite pausar y grabar el programa digital que está mirando actualmente en un dispositivo de almacenamiento USB, y continuar desde el punto en el que se pausó.

NOTA:

• Se necesitará formatear un dispositivo de almacenamiento USB 2.0. Guarde sus datos originales antes de formatear. Todos los datos almacenados en el dispositivo USB se borrarán después del formato.
• El temporizador se detendrá si había sido configurado antes de activar la función Cronodesplazamiento.

Formato de almacenamiento de la unidad USB

Seleccione formatear el dispositivo USB y asigne la cantidad de espacio para la función Cronodesplazamiento.

NOTA:

• El proceso de formato tomará al menos 2 minutos. No desactive la alimentación ni retire el dispositivo USB durante el formato.
• Durante el formato, se realizará una prueba de velocidad al dispositivo USB. Si falla, significa que el dispositivo USB no puede soportar
  la función Cronodesplazamiento.

Grabe un programa DTV pausado en el dispositivo de almacenamiento USB

1. Mientras está en la fuente de entrada DTV, inserte el dispositivo de almacenamiento USB en el puerto USB en la parte lateral del TV.
2. Pulse PAUSE (Pausa) (33) para comenzar la función Cronodesplazamiento. El programa de TV se pausa. Aparece el
   Cronodesplazamiento en pantalla y comienza a grabar.
3. Pulse STOP (29) para detener la función Cronodesplazamiento y dejar de grabar el programa.

• No desconecte el dispositivo de almacenamiento USB cuando la función Cronodesplazamiento esté activada.
• Aproximadamente 4GB de búfers de memoria ofrecen alrededor de 140 minutos.

Limitaciones del Cronodesplazamiento:

1. Cuando la función de Cronodesplazamiento está activada, sólo las teclas PLAY/PAUSE/STOP/RWD/REV/VOL+/VOL-/MUTE y algunas teclas de funcionamiento básico (ENTER/EXIT/teclas de navegación) están disponibles.
2. La reproducción del video puede que no sea fluida y se saltee si la velocidad de grabación del USB no cumple con los requisitos mínimos.
3. No retire el disco USB ni desconecte la alimentación durante las operaciones Cronodesplazamiento. Abortará una vez que la señal se pierda.
4. No retire la fuente de la señal durante las operaciones Cronodesplazamiento.
5. No cambie las operaciones rápidamente ni repetidamente entre PLAY/PAUSE/FWD/REV.
6. El temporizador terminará si se hubiera fijado antes del Cronodesplazamiento.
7. El video puede pixelarse si la tasa de transferencia de video es demasiado baja.
8. No todos los dispositivos USB son compatibles. La unidad de disco rígido USB debe ser eléctricamente < 500MA.

A continuación hay una lista de unidades USB recomendadas. Los modelos que no estén en la lista pueden ser compatibles, pero su funcionamiento no está garantizado.

• Unidad Flash USB SanDisk Extreme® Contour™ - 8GB SDCZ8-8192-E75
• Unidad Flash USB SanDisk Extreme® Contour™ - 16GB SDCZ8-016G-A75
  • Unidad Flash USB 2.0 Kingston DataTraveler 410 - 8GB DT410/8GB
• Unidad Flash USB 2.0 Kingston DataTraveler 410 - 16GB DT410/16GB
• Unidad Flash USB 2.0 OCZ Technology Rally2 - 4GB OCZUSBR2DC-4GB
• Unidad Flash USB 2.0 OCZ Technology Rally2 - 8GB OCZUSBR2DC-8GB

• Unidad Flash USB 2.0 OCZ Technology Rally2 - 8GB OCZUSBR2DC-8GB
  • SAMSUNG-HM500JI-500G

• Esta función no está disponible para todos los TV digitales, tales como canales codificados o canales sólo de audio.

10. Reproductor USB

Pulse la tecla fuente y seleccione el USB en la lista fuente; pulse el botón OK para ingresar al menú USB.

USB 2.0 PHOTO MUSIC MOVE TEXT

Asegúrese de que el dispositivo USB esté conectado en la ranura. Hay cuatro opciones de tipo multimedia que pueden seleccionarse,

tales como imagen, música, película y texto. Seleccione la opción de tipo multimedia estándar pulsando ◀▶. Pulse el botón OK para ingresar al menú de selección de disco.

Return

Pulse ◀▶ para seleccionar el disco adecuado y pulse OK para mostrar los archivos multimedia y la lista de carpetas, o escoja Return (Volver) para volver al menú de selección de tipo multimedia.

Seleccione el archivo multimedia pulsando ◀▶ o ▼▲, luego aparecerá el cuadro de vista previa. Pulse el botón ▶ para reproducir el archivo multimedia en pantalla completa. Cuando el archivo multimedia (tipo imagen, música, película o texto) se esté reproduciendo, pulse el botón OK o Info para mostrar la barra de control.

Pulse ◀▶ para seleccionar el Icono de función, pulse el botón OK para confirmar la función.

Pulse ▼ o el botón EXIT (Salir) para salir de la barra de control.

NOTA:

Puede ajustar la pista de audio o el programa en el menú Info mientras se reproduce el archivo de video. Escoja el icono Info y pulse OK

para mostrar el Menú Info.

La reproducción del USB está soportada para los siguientes formatos de archivo de imagen:

—JPEG ( formato JPEG, archivos con extensión "jpg")

—BMP (archivos con extensión "bmp")

—PNG (archivos con extensión "png")

La reproducción del USB está soportada para los siguientes formatos de archivo de música:

—MP3 (archivos con extensión *.mp3")

—WAV (archivos con extensión ".wav")

La reproducción del USB está soportada para los siguientes formatos de archivo de texto:

—TXT (archivos con extensión ".txt")

La reproducción del USB está soportada para los siguientes formatos de archivo de película:

—AVI (archivo con extensión ".avi")

—TS (MPEG2 & H.264)

05 SOLUCIÓN DE PROBLEMAS

Sintoma del problema				Comprobar
Imagen		Sonido
	Nieve		Ruido	Posición, dirección o conexión de la antena
	Borroso		Sonido normal	Posición, dirección o conexión de la antena
	Interferencias		Ruido	Equipos electrónicos, coche/moto, luz fluorescente
	Imagen normal		Silencio	Volumen(comprobar si está activado el Silencio o si las conexiones de audio son incorrectas)
	Sin Imagen		Silencio	Cable de alimentación no conectado. Interruptor de alimentación apagado. Ajustes de Contraste y brillo / Volumen.Pulsar tecla Standby en el mando para examinarlo.
	Sin color		Sonido normal Control del color
	Imagen partida		Sonido normal o débil	Resintonizar canal
	Sin color		Ruido	Sistema de TV

Especificación

Sistema de color PAL-B/G, I, D/KSECAM- B/G, D/K L, L'
Sistema de sonido B/G, DK	I, L, L'
Entrada de video	SCART, YPbPr, AV,VGA, HDMI, USB.
Y/P_B/P_r	480i/p, 576i/p, 720p, 1080i, 1080p
HDMI	480i/p, 576i/p, 720p, 1080i, 1080p
Requerimientos dealimentación	100-240V~50/60Hz
Consumo de energía 55W(26")	90W	(32")
Salida de audio 2x5W	2x8W
Condiciones de entorno	Temperatura de operación: +5°C - +35°CHumedad de operación: 20% - 80%Temperatura de almacenamiento: -15°C - +45°CHumedad de almacenamiento: 5% - 90%
Accesorio	Manual de usuarioMando a distanciaBatería (2)Gula rápida de inicio

*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia.
Puede haber diferencias a medida que la tecnología del producto se actualiza.
El diseño y las especificaciones están sujetos a modificaciones sin aviso.

Descripción de entrada/salida Scart

Fuente del TV Salida SCART
ATV	ATV
DTV	DTV
Otra fuente ATV

Haier
