DFW814X - Lavadora DE DIETRICH - Manual de uso y guía de instrucciones gratis

Marca	DE DIETRICH
Modelo	DFW814X
Tipo de producto	Lavadora frontal
Capacidad de carga máxima	8 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Presión de agua requerida	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Programas de lavado	16 programas: Algodón, Rápido 30', Algodón 30°C/40°C/60°C, Prelavado + Algodón 60°C, Mixto 40°C/30°C, Delicado, Algodón 90°C, Lana, Lavado a mano, 15', Enjuague, Centrifugado
Modos de funcionamiento	Manual y Automático (selección del tipo de ropa y nivel de suciedad)
Funciones complementarias	Parada con cuba llena, Planchado fácil, Enjuague adicional, Lavado intensivo
Velocidad de centrifugado	Variable según programa, ajustable o posible parada
Inicio diferido	Sí (programación de la hora de finalización del lavado)
Seguridad infantil	Bloqueo de teclas (pulsación larga 3 segundos)
Visualización de diagnóstico	Sí, mensajes de error en pantalla
Mantenimiento	Limpieza del cajetín de productos: mensual; filtro: anual; exterior: paño suave, no usar productos abrasivos
Apertura de emergencia de la puerta	Posible en caso de avería (palanca azul + destornillador)
Consumo de agua y energía	Variable según programa (ver manual para detalles)
Dimensiones (estimadas)	Altura: 85 cm, Ancho: 60 cm, Profundidad: 59 cm
Peso (estimado)	Aproximadamente 70 kg

Preguntas frecuentes - DFW814X DE DIETRICH

¿Cómo desembalar e instalar la lavadora DFW814X?

Desatornille los tornillos y los elementos de anclaje utilizados para el transporte (1.1.1/2/3). Conecte los tubos de alimentación nuevos suministrados a la entrada de agua (1.2). Instale el codo de desagüe (1.3). Nivele el aparato ajustando las patas (1.4). Conecte a una toma con tierra (1.5).

¿Cómo seleccionar un programa de lavado?

En modo Manual, gire el mando para elegir un programa de la tabla de programas, luego confirme pulsando (2.11). En modo Automático, seleccione el tipo de ropa (blanco o color) y el nivel de suciedad mediante el mando (2.17).

¿Cuáles son las funciones complementarias disponibles?

Las funciones complementarias son: Parada con cuba llena, Planchado fácil, Enjuague adicional y Lavado intensivo. Selecciónelas girando el mando y confirme (2.12). Aumentan la duración del programa.

¿Cómo ajustar la velocidad de centrifugado?

Gire el mando para elegir la velocidad deseada o eliminarla (parada de centrifugado), luego confirme (2.14). La velocidad depende del programa seleccionado.

¿Qué hacer si la lavadora no se llena de agua?

Verifique que el grifo de agua esté abierto, que la entrada de agua no esté obstruida y que el tubo de desagüe no esté doblado (4.1.2/3/4). Si el problema persiste, contacte al servicio técnico.

¿Cómo limpiar el filtro y el cajetín de productos?

Limpie el cajetín de productos una vez al mes retirándolo y enjuagándolo (3.1). Limpie el filtro una vez al año (3.2). Para el exterior, use un paño suave sin productos abrasivos.

¿Cómo abrir la puerta en caso de corte de corriente?

Retire el cajetín de productos, presione la palanca azul (4.2.1). Gire la tecla con una moneda hacia la izquierda (4.2.2) para desbloquear la puerta (4.2.3).

¿Cómo activar la seguridad infantil?

Pulse la tecla de bloqueo durante 3 segundos (2.20). Se muestra un símbolo. Para desactivar, vuelva a pulsar 3 segundos.

¿Cuáles son los programas más económicos?

Los programas Algodón frío (1), Rápido 30' (2) y 15' (14) consumen menos agua y energía. El programa 1 solo consume 0,10 kWh para 8 kg.

¿Cómo cambiar entre modo Manual y Automático?

Pulse la tecla ICS durante 3 segundos (2.10). El modo cambia y se muestran las opciones adaptadas.

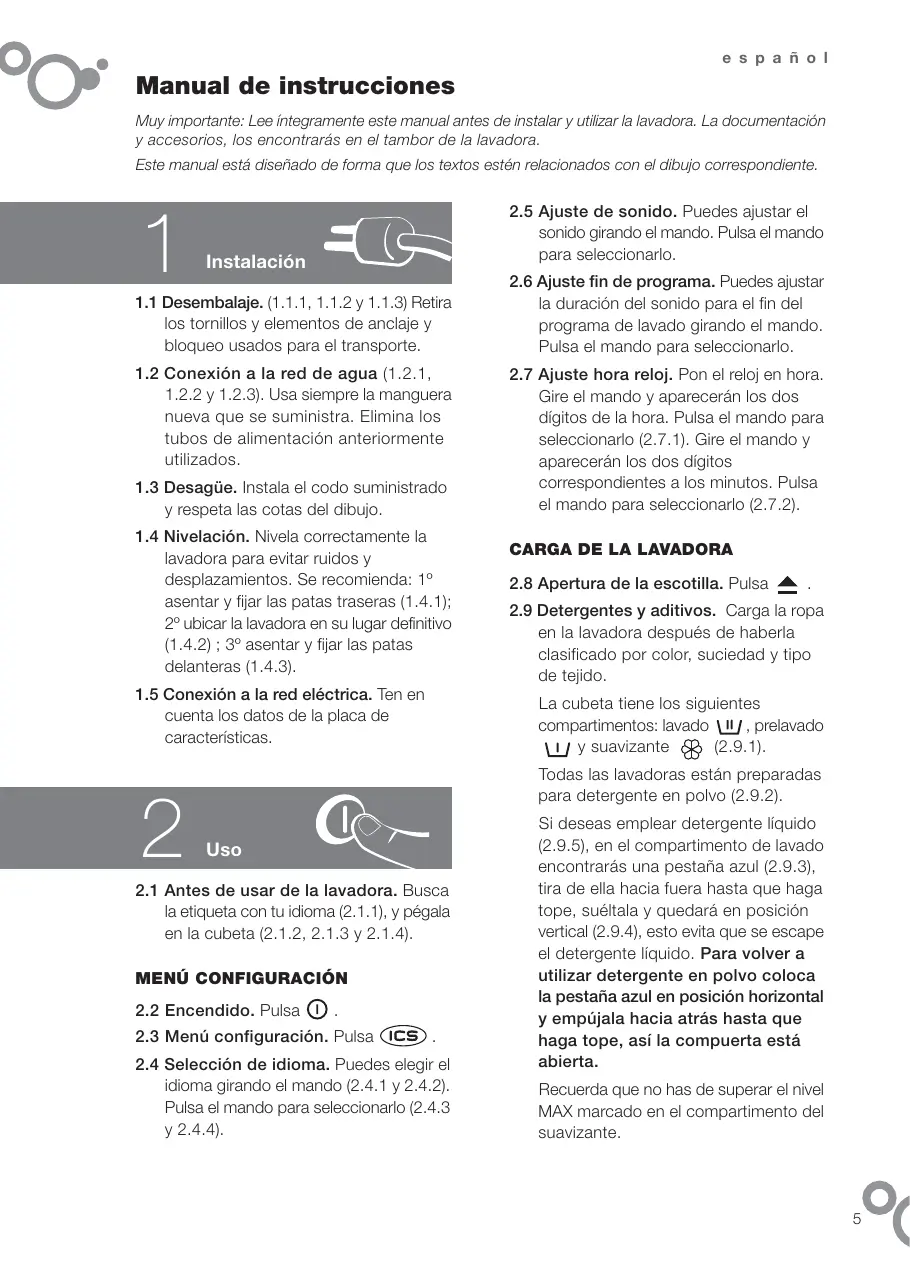

MANUAL DE USUARIO DFW814X DE DIETRICH

Manual de instructuciones

Muy importante: Lee integramente este manual antes de instalar y utilizar la lavadora. La documento y accesorios, los encontrarás en el tambor de la lavadora.

Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

1 Instalación

1.1 Desembalaje. (1.1.1, 1.1.2 y 1.1.3) Retira los tornillos y elementos de anclaje y bloqueo usados para el transporte.
1.2 Conexión a la red de agua (1.2.1, 1.2.2 y 1.2.3). Usa siempre la manguera nuevo que se suministra. Elimina los tubos de alimentación anteriorsmente realizados.
1.3 Desagüe. Instala el dato suministrado y respeta las cotas del dibujo.
1.4 Nivelación. Nívela correctamente la lavadora para evaporar ruidos y desplazimientos. Se recomienda: 1^ asentar y fajar las patas traseras (1.4.1); 2^ ubicar la lavadora en su lugar definitivo (1.4.2); 3^ asentar y fajar las patas delanteras (1.4.3).
1.5 Conexión a la red electrica. Ten en cuenta los datos de la plaza de caracteristicas.

2 Uso

2.1 Antes de使用者 de la lavadora. Busca la etiqueta con tu idioma (2.1.1), y pegala en la cubeta (2.1.2, 2.1.3 y 2.1.4).

MENÜ CONFIGURACION

2.2 Encendido. Pulsa ①
2.3 Menu configuración. Pulsa ICS
2.4 Selección de idioma. Puedes elegir el idioma girando el mando (2.4.1 y 2.4.2). Pulsa el mando para seleccionarlo (2.4.3 y 2.4.4).

2.5 Ajuste de sonido. Puede ajustar el sonido girando el mando. Pulsa el mando para seleccionarlo.
2.6 Ajuste fin de programa. Puedesaablar la duracion del sonido para el fin del programa de lavado girando el mando. Pulsa el mando para seleccionarlo.
2.7 Ajuste hora reloj. Pon el reloj en hora.
Gire el mando y apareceran los dos digitos de la hora. Pulsa el mando para selectionarlo (2.7.1). Gire el mando y apareceran los dos digitos correspondientes a los horas. Pulsa el mando para selectionarlo (2.7.2).

CARGA DE LA LAVadora

2.8 Apertura de la escotilla. Pulsa
2.9 Detergentes y aditivos. Carga la ropa en la lavadorauponésde haberla clasificado por color, sucidad y tipo de tejido.

La cubeta tiene los siguientes
compartimentos:lavado / ,prelavado y suavizante (2.9.1).

Todas las lavadoras está preparadas para detergente en polvo (2.9.2).

Si deseasemployerdetergenteliquido (2.9.5),en el compartmento de lavado encontrarasuna pestana azul (2.9.3), tira deella hacuafteraasta que haga tope, sueltala y quedaray en posicion vertical (2.9.4),esto evitaque seescape el detergenteliquido.Parafolver autilizardetergente enpolvo coloca la pestana azul en posicion horizontal y empujala haciaatrashaasta que haga tope,asi la compuerta esta abierta.

Recuerda que no has de superar el nivel MAX marcado en el compartmento del suavizante.

2.10 La lavadora ha sido disnada para funcionar de modo manual y modo automático. Para algunos casos necesita de una configuracion inicial. Pulsar la tecla (ICS) durante 3segundos para pagar de un modo aanother.
Modo manual: SeLECTIONA el programa según la tabla de programas.
Modo automatico: SeLECTIONA si la colada es ropa blanca o ropa de color y el grado de suciedad de modo que la lavadora executará el programa optimo.

MODO MANUAL

2.11 SeLECTION del programa. Puedes elegir el programa de lavado girando el mando (2.11.1) previa consulta de la tabla de programas. Pulsa el mando para seleccionarlo (2.11.2).
2.12 Funciones adiconiales.

Antiarrugas/Flot , fácil planchado , aclarado extra y lavado intensivo para prendas muy sucias. Gira el mando (2.12.1) para elegir la funciona adicional que aparecerá de forma intermitente (2.12.2). Pulsa el mando para seleccionarlo (2.12.3). Puedes seleccionar más de unaopycione adacional. Estas functions alimentan los tiempos de programa.

2.13 Fin de Programa . Te permittedar seleccionar la hora que querres que finalice el programa de lavado (2.13.1, 2.13.2 y 2.13.3).
2.14 SeLECTION de la velocidad de centrifugado . Puedes elegir el grado de centrifugado o eliminarlo girando el mando (2.14.1). Pulsa el mando para seleccionarlo (2.14.2), (2.14.3).

2.15 Puesta en marcha. Pulsa

MODO AUTOMÁTICO

2.16 Cambio de modo. Pulsa ICS durante 3 seg.

2.17 SeLECTION del lavado. Consulta la etiqueta de la cubeta (2.17.1) para selectionar si se tratate de ropa blanca o ropa de color y el grado de sucidad de la ropa.

Selección del lavado ropa blanca. Gira el mando en función del grado de suciedad (2.17.1). Pulsa el mando para seleccionarlo (2.17.2).

Selección del lavado ropa de color.
Gira el mando en función del grado de suciedad (2.17.1). Pulsa el mando para seleccionarlo (2.17.3). Para lavar lana en modo automatico hay que seleccionar color poco sucio.

2.18 Fin de Programa. Te permittíra selecciónar la hora que queres que finalice el programa de lavado.
2.19 Puesta en marcha. Pulsa y la lavadora inicia el programa automatico o manual seleccionado.
2.20 Bloqueo . En modo manual y modo automático pulsa durante tres segundos (2.20.1), (2.20.2), se usa para evaporar Manipulaciones por parte de los niños. Se desactiva pulsando neutramente la tecla durante otros tres segundos (2.20.3).
2.21 Proceso de lavado. En modo manual y modo automatico puede comprobar la fase del programa y el tiempo restante.

CAMBIO DE MODO

2.22 Regreso modo manual. Para regresar a modo programamanual, pulsa ICS durante 3segundos.

Recomendaciones de uso: Nada más instalar la lavadora podráhs hacer una limpieza previa y comprar su correcto funciona bajo (lavado normal, sin ropa y a 60^ ). Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa inferior.

Advertencias de uso: 1. Si paras la lavadora paraañadir más ropa, asegúrate de que el nivel de agua no liegue al de la escotilla. 2. Las functions adiconales incrementan el tiempo de lavado.

programas normales	Programa y temperatura	Tipo de Tejido	Carga de ropax max (kg)	Consumo Kwh/L	Duración horas
	1. algodón frío	algodón/lino colores delicados suciedad muy ligaera	8	0,10/59	50
	2. rápido 30'	algodón/lino blanco/color suciedad ligaera	4	0,20/30	30
	3. algodón 30°C	algodón/lino colores delicados suciedad ligaera	8	0,30/59	52
	4. algodón 40°C	algodón/lino colores sáridos suciedad ligaera	8	0,60/59	57
	5.* algodón 60°C	algodón/lino colores sáridos suciedad normal	8	1,36/59	80
	6. manchas/ prelavado 60°C	algodón/lino blanco/colores sáridos suciedad fuerte	8	1,50/64	100
programas delicados	7. mixto 40°C	sintéico/mezcla algodón colores delicados suciedad normal	4	0,40/45	55
	8. delicado frío	sintéico colores delicados suciedad muy ligaera	4	0,10/45	50
	9. delicado 30°C	sintéico colores delicados suciedad ligaera	4	0,20/45	50
	10. algodón 90°C	algodón/lino blanco suciedad fuerte	8	2,20/64	110
	11. edredón 30°C	cortinas/mezcla algodón blanco/color suciedad muy ligaera	4	1,00/45	70
	12. cortinas 30°C	lana/mezcla lana blanco/color suciedad muy ligaera	2	0,45/55	40
	13. mano frío	lana/mezcla lana blanco/color suciedad ligaera	2	0,05/55	30
	14. rápido 15' frío	sintéico/mezcla algodón blanco/colores sáridos suciedad muy ligaera	2	0,05/22	15
	15. aclarado	algodón/mezcla algodón sintéico/delicado lana/mezcla lana	8	0,05/25	23
	16. centrifugado	algodón/mezcla algodón sintéico/delicado lana/mezcla lana	8	0,05/0	10

3

Mantenimiento

3.1 Limpieza de la cubeta de detergente. Es recomendable hacerla una vez al mes.
3.2 Limpieza del filtró. Es recomendable hacerla una vez al año.

Para la limpieza exterior, usa productos no abrasivos y seca bien con un paño suave.

4

Diagnósticos

4.1 La lavadora incorpora un sistema de diagnóstico que detecta y Vista ante cualquier tipo de incidencia. Podrías visualizarlas en la pantalla.

4.1.1 No entrada agua en la lavadora. Los avisos aparecenacompañados de posiblessolutiones en este caso son tres.Grifo cerrado? (4.1.2).Corte de agua? (4.1.3) y Desague casa? (4.1.4).
4.1.5 No vacia agua. Comprueba el estado del filtro y el desagüe.
4.1.6 Ropa muy humeda. SeLECTIONAR programa 16.
4.1.7 Puerta abierta. Comprueba que la escotilla está bien cerrada.
4.1.8 Conrialmente, Llamal al servicei tcnico.

4.2 Apertura escotilla. En caso de avería o corte de corrente, extrae la cubeta tirando del asa hacía fuera y presiona la palanca azul con el dedo (4.2.1); en la parte derecha verás un botón con una ranura, gira este botón con una moneda (4.2.2) hacía la izquierda y la escotilla se abrirá (4.2.3).

4.3 Vibraciones o ruidos. Revisa la correcta instalacion (1.1 y 1.4 de este manual).
4.4 Agua en la cubeta. Comprueba que la cubeta de detergente está limpia (3.1).

5

Seguridad

• La presión del agua a la red debáré estar entre 0,05 y 1 Mpa (0,5 a 10 kg/cm²).
• No Utilities alargaderas ni adaptadores para conectar la lavadora.
• La instalacion electrica, debe de estar dimensionada a la potencia maxima indicada en la placac de caracteristicas y la toma de corriente electrica con la toma a tierra reglamentaria.
• No Manipular el interior de la lavadora.
  Ante�能ier problema que no能把Solutionar llama al serviceo专业技术.

6

Medio-ambiente

La lavadora ha sido diseña pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Carga la lavadora a la(Maxima-)capacidad recomendada para cada programa; ahorrarás agua y energia. Siempre que你能, evita el prelimvado. No te exceedas con el detergente. Usalé Aclarado extra, exclusivamente para prendas de personas con piel sensible.

Gestión de residuos de aparatos electricos y electrónicos.

No elimines los aparatos mezclandolos con residuos domesticos generales.

Entrega tu lavadora en un centro especial de recogida.

El reciclado de electrodomesticos evita consecuencias negativas para la salute, el medio ambiente y permite ahorrar energia y recursos.

Para mas informacion,contacta con las autoridades locales o establecimientoonde adquiriste la lavadora.

CARREGA DE LA RENTADORA

Lliura la teva rentadora en un centre especial de recollida.

Manual de instruciones

Moi importante: le integramente este manual antes de instalar e utiliser a lavadora. Atoparás a documentoación e accesos no tambor da lavadora.

Este manual está desnado de forma que os textos本站 relacionados co debugo correspondente.

1 Instalación

1.1 Desembalaxe (1.1.1, 1.1.2 e 1.1.3). Retira os parafusos e elementos de ancoraxe e bloqueo usados para o transporte.
1.2 Conexión a rede de auga (1.2.1, 1.2.2 e 1.2.3). Usa sempre a mangueira nova que se subministra. Elimina os tubos de alimentación anteriorsmente realizados.
1.3 Desaugadoiro. Instala o cobado subministrado e respects a cotas do debugxo.
1.4 Nivelación. Nivela correctamente a lavadora para evaporar ruidos e desprazamentos. Recomendase: 1^ asentar e fixar as patas traseiras (1.4.1); 2^ situar a lavadora no seu lugar definitivo (1.4.2); 3^ asentar e fixar as patas dienteiras (1.4.3).
1.5 Conexióná rede electrica. Ten en conta os datos da placar de caracteristicas.

2 Uso

2.1 Antes de usares a lavadora. Busca a etiqueta co teu idioma (2.1.1) e pega na cubeta (2.1.2, 2.1.3 e 2.1.4).

MENÜ CONFIGURACION

2.2 Acendimento. Pulsa ①
2.3 Menu configuración. Pulsa ICS
2.4 Selección de idioma. Podes escoller o idioma xirando o mando (2.4.1 e 2.4.2). Pulsa o mando para seleccionalo (2.4.3 e 2.4.4).

Modo manual: SeLECTIONA o programa segundo a táboa de programas.

2.18 Fin de Programa. Permitirache seleccionar a hora á que queres que finalice o programa de lavado.
2.19 Posta en marcha. Pulsa e a lavadora inicia o programa automatico ou manual seleccionado.
2.20 Bloqueo Enchos osculos pulsa Duringe tres segundos (2.20.1), (2.20.2); usase para evitar manipulaciones por parte dos nenos. Desactivase pulsando nowamente a tecla duranteoutsros segundos (2.20.3).
2.21 Proceso de lavado. En también os menos podes comprobar a fase do programa e o tempo restante.

CAMBIO DE MODO

2.22 Regreso modo manual. Para regresar a modo programamanual,pulsa ICS durante 3segundos.

Recomendaciones de uso: Nada más instalar a lavadora poderas hacer unha limpeza previa e comprobar o seu correcto funciona (lavado normal, sen roupa e a 60^ ). Utiliza una bolsa de lavado para prendas(PC),panos e roupa interior.

4.1 A lavadora incorpora un sistema de diagnóstico que detecte e avis perante calquera tipo de incidencia. Poderás velas na pantalla.

4.1.1 Non entrada auga na lavadora. Os avisos aparecen acontemos de posibles soluciones;;neste caso son tres. Billa pechada? (4.1.2).Corte de auga? (4.1.3) e Desaugue casa? (4.1.4).
4.1.5 Non baleira auga. Comproba o estado do fazer e o desaugue.
4.1.6 Roupa moi humida. SeLECTIONAR programa 16.
4.1.7 Porta aberta. Comproba que a porta está ben pechada.
4.1.8 Con calquera除外 abiso Chama o servizo的技术ico.

Xestión de residuos de aparlos electricos e electrónicos.

Non elimines os aparellos mesturandoos con residuos domesticos xerais.

Entrega a túa lavadora nun centro especial de recolla.

A reciclaxe de electrodomésticos evita consecuencias negativas para a saude, o medio ambiente e permite aflorar energia e!),
