DFW814X - Rentadora DE DIETRICH - Manual d'usuari gratuït

Marca	DE DIETRICH
Model	DFW814X
Tipus de producte	Rentadora de càrrega frontal
Capacitat de càrrega màxima	8 kg
Alimentació elèctrica	220-240 V ~ 50 Hz
Pressió d'aigua requerida	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Programes de rentat	16 programes: Cotó, Ràpid 30', Cotó 30°C/40°C/60°C, Prelavat + Cotó 60°C, Mixt 40°C/30°C, Delicat, Cotó 90°C, Llana, Rentat a mà, 15', Esbandit, Centrifugat
Modes de funcionament	Manual i Automàtic (selecció del tipus de roba i nivell de brutícia)
Funcions complementàries	Aturada cuba plena, Planxat fàcil, Esbandit extra, Rentat intensiu
Velocitat de centrifugat	Variable segons programa, ajustable o aturada possible
Sortida diferida	Sí (programació de l'hora de fi de rentat)
Seguretat infantil	Bloqueig de tecles (premuda llarga 3 segons)
Visualització de diagnòstic	Sí, missatges d'error a la pantalla
Manteniment	Neteja del calaix de productes: mensual; filtre: anual; exterior: drap suau, sense productes abrasius
Obertura d'emergència de la porta	Possible en cas d'avaria (palanca blava + tornavís)
Consum d'aigua i energia	Variable segons programa (vegeu manual per a detalls)
Dimensions (estimades)	Alçada: 85 cm, Amplada: 60 cm, Profunditat: 59 cm
Pes (estimat)	Aproximadament 70 kg

Preguntes freqüents - DFW814X DE DIETRICH

Com desembalar i instal·lar la rentadora DFW814X?

Desenrosqueu els cargols i els elements d'ancratge utilitzats per al transport (1.1.1/2/3). Connecteu les mànegues d'alimentació noves subministrades a l'arribada d'aigua (1.2). Instal·leu el colze de desguàs (1.3). Aniveleu l'aparell ajustant els peus (1.4). Endolleu a una presa amb terra (1.5).

Com seleccionar un programa de rentat?

En mode Manual, gireu el comandament per triar un programa de la taula de programes, i després valideu prement (2.11). En mode Automàtic, seleccioneu el tipus de roba (blanc o color) i el nivell de brutícia mitjançant el comandament (2.17).

Quines són les funcions complementàries disponibles?

Les funcions complementàries són: Aturada cuba plena, Planxat fàcil, Esbandit extra i Rentat intensiu. Seleccioneu-les girant el comandament i valideu (2.12). Augmenten la durada del programa.

Com ajustar la velocitat de centrifugat?

Gireu el comandament per triar la velocitat desitjada o eliminar-la (centrifugat stop), i després valideu (2.14). La velocitat depèn del programa seleccionat.

Què fer si la rentadora no s'omple d'aigua?

Comproveu que l'aixeta d'aigua està oberta, que l'arribada d'aigua no està obstruïda i que la mànega de desguàs no està doblegada (4.1.2/3/4). Si el problema persisteix, contacteu el servei tècnic.

Com netejar el filtre i el calaix de productes?

Netegeu el calaix de productes un cop al mes traient-lo i esbandint-lo (3.1). Netegeu el filtre un cop a l'any (3.2). Per a l'exterior, utilitzeu un drap suau sense producte abrasiu.

Com obrir la porta en cas de tall de corrent?

Traieu el calaix de productes, premeu la palanca blava (4.2.1). Gireu la clau amb una moneda cap a l'esquerra (4.2.2) per desbloquejar la porta (4.2.3).

Com activar la seguretat infantil?

Premeu la tecla de bloqueig durant 3 segons (2.20). Apareix un símbol. Per desactivar, premeu de nou 3 segons.

Quins són els programes més econòmics?

Els programes Cotó fred (1), Ràpid 30' (2) i 15' (14) consumeixen menys aigua i energia. El programa 1 consumeix només 0,10 kWh per a 8 kg.

Com canviar entre mode Manual i Automàtic?

Premeu la tecla ICS durant 3 segons (2.10). El mode canvia i les opcions adaptades es mostren.

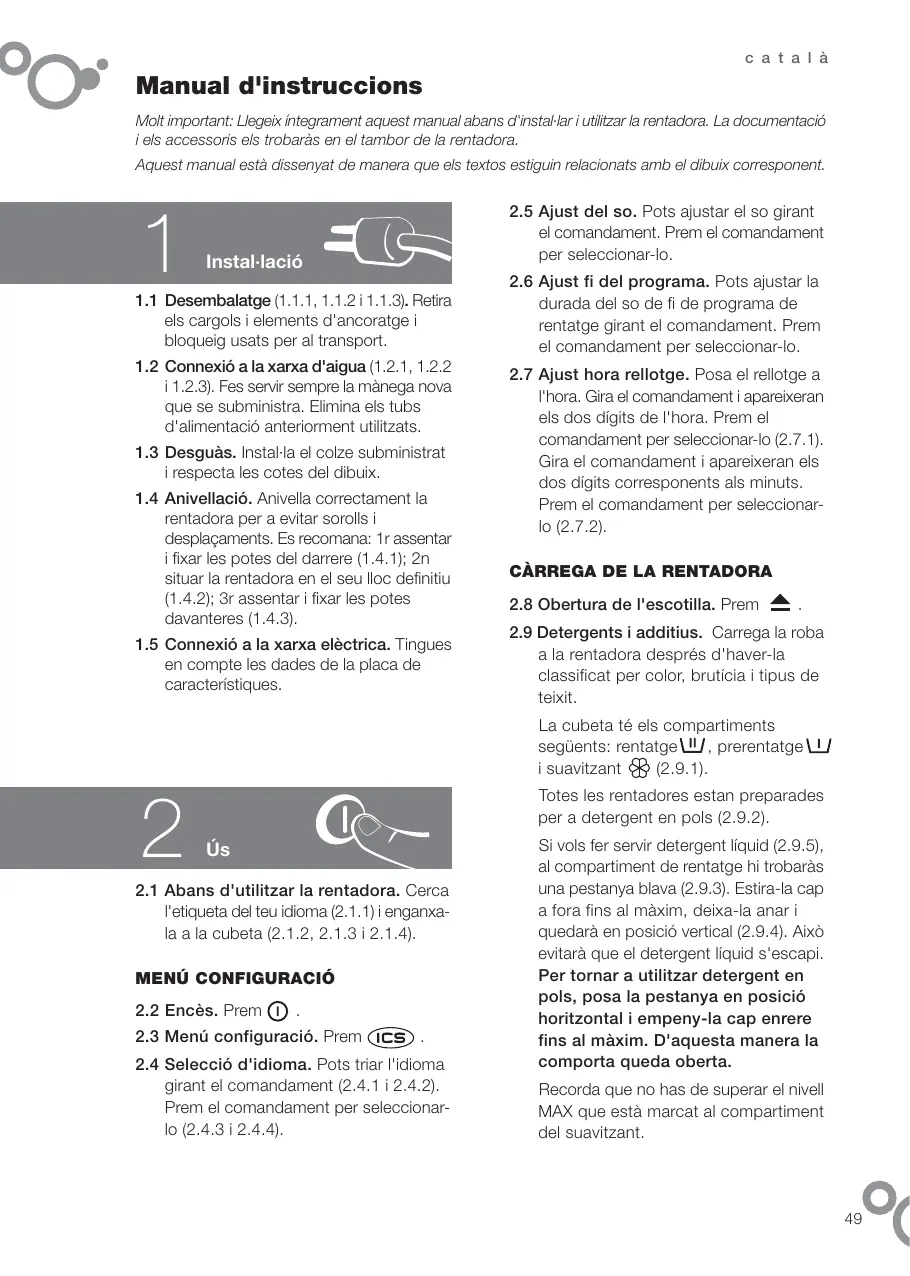

MANUAL D'USUARI DFW814X DE DIETRICH

Molt important: Llegeix integram ent aquest manual abans d'instal-lar iutilzar la rentadora. La documentacion i els accessoris els trobaras en el tambor de la rentadora.

Aquest manual està dissenyat de manière que els textos estiguin relacionats amb el dibuix correpondent.

1 Instal-lació

1.1 Desembalatge (1.1.1, 1.1.2 i 1.1.3). Retiraels cargols i elements d'ancoratge i bloqueig usats per al transport.
1.2 Connexión a la xarxa d'aigua (1.2.1, 1.2.2 i 1.2.3). Fes servir sempre la manega nova que se subministra. Elimina els tubs d'alimentació anteriorment utilizes.
1.3 Desguas. Instal-la el colze subministrat i respects les cotes del dibuix.
1.4 Anivellaci. Anivella correctament la rentadora per a evitar sorolls i desplacements. Es recomana: 1r assentar i fixar les potes del darrere (1.4.1); 2n situar la rentadora en el seu loc definitiu (1.4.2); 3r assentar i fixar les potes davanteres (1.4.3).
1.5 Connexio a la xarxa elèctrica. Tingues en compte les dades de la placà de caractéristiques.

2 Us

2.1 Abans d'utilizar la rentadora. Cerca l'etiqueta del teu idioma (2.1.1) i enganxa-la a la cubeta (2.1.2, 2.1.3 i 2.1.4).

MENÜ CONFIGURACION

2.2 Encès. Prem ①
2.3 Menu configuracion. Prem (ICS).
2.4 Seleccio d'idioma. Pots triar l'idioma girant el comandament (2.4.1 i 2.4.2). Prem el comandament per seleccionario (2.4.3 i 2.4.4).

2.5 Ajust del so. Pots ajustar el so girant el comandament. Prem el comandament per seleccionar-lo.
2.6 Ajust fi del programa. Pots ajustar la durada del so de fi de programa de rentatge girant el comandament. Prem el comandament per seleccionar-lo.
2.7 Ajust horarellotge.Posa el rellotge a l'hora.Gira el comandament i apareixeran els dos digits de I'hora.Prem el comandament per seleccionar-lo (2.7.1). Gira el comandament i apareixeran els dos digits correspondents als minutes. Prem el comandament per seleccionar lo (2.7.2).

2.8 Obertura de l'escotilla. Prem
2.9 Detergents i additius. Carrega la roba a la rentadora després d'haver-la classificat per color, bruticia i tipus de teixit.

La cubeta teels compartments seguents:rentatgeU/,prerentatgeU i suavitzant (2.9.1).

Totes les rentadores estan preparades per a detergent en pols (2.9.2).

Si vols fer servir detergent liquid (2.9.5), al compartment de rentatge hi trobaras una pestanya blava (2.9.3). Estira-la cap a fora fins al maxim, deixa-la anar i quedarà en posició vertical (2.9.4). Això evitarà que el detergent liquid s'escapi.

Per tornar a utiliser detergent en pols, posa la pestanya en posicio horizontal i empeny-la cap enrere fins al maxim. D'aquestaforma la comida queda oberta.

Recorda que no has de superar el nivell MAX que está marcat al compartment del suavitzant.

FUNCTIONAMENT

2.10 La rentadora ha estat dissenyada perfuncionar en mode manual i modeautomatic.En ambdos casos calunaconfiguracion inicial.Prem la tecla ICS durant 3 segons per passar d'un mode a l'altre.
Mode manual: selecciona el programa segons la taula de programes.
Mode automàtic: selección si la bogada és de roba blanca o de roba de color i el grau de brutúcia. Aixi la rentadora executarà el programa més adequat.

MODE MANUAL

2.11 Seleccio del programa. Pots triar el programa de rentatge girant el comandament (2.11.1). Consulta abans la taula de programes. Prem el comandament per seleccionar-lo (2.11.2).
2.12 Funcions addiconals.

Antiarrugues/Flot , planxament facile , esbandida extra i rentatge intensiu per a peces molt brutes. Gira el comandament (2.12.1) per triar la funciona addicular, que apareixerà de forma intermitent (2.12.2). Prem el comandament per seleccionar-lo (2.12.3). Pots seleccionar més d'une opcio addicular. Aquestesfuncs incrementen els temps del programa.

2.13 Fi de programa |. Et permet selectionar l'hora a la qual vols que finalitzi el programa de rentatge (2.13.1, 2.13.2 y 2.13.3).
2.14 Selección de la velocitat de centrifugació. Pots triar el grau de centrifugació o eliminar-lo girant el comandament (2.14.1). Prem el comandament per seleccionar-lo (2.14.2), (2.14.3).
2.15 Posada en marxa. Prem

MODE AUTOMATIC

2.16 Canvi de mode. Prem (ICS) durant 3 seg.

2.17 Seleccio del rentatge.Consulta l'etiqueta de la cubeta (2.17.1) per seleccionar si es tracta de roba blanca o roba de color i el grau de bruticia de la roba.

Selección del rentatge roba blanca. Gira el comandament en configuró del grau de bruticia (2.17.1). Prem el comandament per selecciónar-lo (2.17.2).

Selección del rentatge roba de color.
Gira el comandament en funciona del grau de bruticia (2.17.1). Prem el comandament per seleccionar-lo (2.17.3). Per renting llana en mode automatic cal seleccionar color poc brut.

2.18 Fi de programa. Et permet selectionar l'hora a la qual vols que finalitzi el programa de rentatge.
2.19 Posada en marxa. Prem i la rentadora inicia r el programa automatico o manual que hagis seleccionat.
2.20 Bloqueig . En ambdos modes prem durant tres segons (2.20.1), (2.20.2). S'utilita per registrar la Manipulacion por part dels nens. Es desactiva prement una altra vegada la tecla durant tres segons més (2.20.3).
2.21 Proces de rentatge. En ambdos modes pots comprovar la fase del programa i el temps que resta per acabar.

CANVI DE MODE

2.22 Return mode manual. Per tornar a mode programa manual, prem (ICS) durant 3 segons.

Recomanaciones d'us: un cop instal- lada la rentadora pots fer una neteja prévia i comprovar que tot funciona correctamente (rentatge normal, sense roba i a 60^ ). Fes servir una bossa de rentatge per a les peces petites: mocadores i roba interior.

Advertencies d'us: 1. Si atures la rentadora per afegir-hi més roba, assegura't que el nivell d'aigua no arribi al de l'escotilla. 2. Les functions additionals incrementen el temps de rentatge.

programa i temperatura	Tipus de teixit	Càrrega de roba màx (kg)	Consumo Kwh/L	Durada minutes
1. cotó fred	cotó/lli colors delicats bruticia molt lleugera	8	0,10/59	50
2. rapiid 30'	cotó/lli blanc/color bruticia lleugera	4	0,20/30	30
3. cotó 30°C	cotó/lli colors delicats bruticia lleugera	8	0,30/59	52
4. cotó 40°C	cotó/lli colors sòlids bruticia lleugera	8	0,60/59	57
5.* cotó 60°C	cotó/lli colors sòlids bruticia normal	8	1,36/59	80
6. prerentada 60°C	cotó/lli blanc/colors sòlids bruticia forta	8	1,50/64	100
7. mixt 40°C	sintètic/barreja cotó colors delicats bruticia normal	4	0,40/45	55
8. delicat fred	sintètic colors delicats bruticia molt lleugera	4	0,10/45	50
9. delicat 30°C	sintètic colors delicats bruticia lleugera	4	0,20/45	50
10. cotó 90°C	cotó/lli blanc bruticia forta	8	2,20/64	110
11. edredó 30°C	cortines/barreja cotó blanc/color bruticia molt lleugera	4	1,00/45	70
12. cortines 30°C	llana/barreja llana blanc/color bruticia molt lleugera	2	0,45/55	40
13. mà fred	llana/barreja llana blanc/color bruticia lleugera	2	0,05/55	30
14. rapid 15'fred	sintètic/barreja cotó blanc/colors sòlids bruticia molt lleugera	2	0,05/22	15
15. esbandida	cotó/barreja cotó sintètic/delicat llana/barreja llana	8	0,05/25	23
16. centrifugació	cotó/barreja cotó sintètic/delicat llana/barreja llana	8	0,05/0	10

3

Manteniment

3.1 Neteja de la cubeta de detergent. Es recomanable fer-la una vegada al mes.
3.2 Neteja del filtrre. Es recomanable fer-la una vegada a l'any.

Per a la neteja exterior, fes servir productes no abrasius i eixuga be amb un drap suau.

4

Diagnostics

4.1 La rentadora incorpora un sistema de diagnóstic que detecta i avis de qualsevol tipus d'incidência. Les pots visualitzar a la pantalla.

4.1.1 No entrada aigua a la rentadora.
Els avisos apareixen acompanyats de possibles soluciones, en aquest cas tres.
Aixeta tancada? (4.1.2). Interruption subministrament d'aigua? (4.1.3) i Desguas casa? (4.1.4).
4.1.5 No buida l'aigua. Comprova l'estat del filtré i el desguas.
4.1.6 Roba molt humida. SeLECTIONA el programa 16.
4.1.7 Porta oberta. Comprova que l'escotilla estigui ben tancada.
4.1.8 Davant de qualsevol autre avis, truca al servei tecinc.

4.2 Obertura de l'escotilla. En cas d'avaria o tall de corrent, extreu la cubeta estirant de l'ansa cap a fora i pressiona la palanca blava amb el dit (4.2.1); a la part dreta veuras un botó amb una ranura: gira aquest botó amb una moneda (4.2.2) cap a l'esquerra i l'escotilla s'obrirà (4.2.3).
4.3 Vibraciones o sorolls. Revisa la correcta instal-acion (1.1 i 1.4 d'aquest manual).
4.4 Aigua en la cubeta. Comprova que la cubeta de detergent es neta (3.1).

5

Seguretat

• La pressio de l'aigua a la xarxa haurà d'estar entre 0,05 i 1 Mpa (0,5 a 10 kg/cm²).
• No facis servir allargadors ni adaptadores per a connectar la rentadora.
• La instal-lació eletrica ha d'estar dimensionada a la potência maxima indicada en la placà de caracteristicés i la presa de corrent eletric amb la presa de terra reglamentària.
• No manipulis l'interior de la rentadora. Davant de qualsevol problema que no puguis relacionar truca al servei técnic.

6

Medi ambient

La rentadora ha estat dissenyada pensant en la conservacion del medi ambient.

Respecta el medi ambient. Carrega la rentadora a la maxima capacité recomanada per a cada programa; estalviaras aigua i energia. Sempre que puguis, evita la prerentada. No t'excedeixis amb el detergent.Fes servir l'Esbandida extra, exclusivamente per a peces de persones amb pell sensible.

Gestio de residus d'aparells electrics i electrònics.

No eliminis els aparells barrejant-los amb residus domestiques generals.

El reciclage d'electrodoméstics evita
consequüencies negatives per a la salute i el medi ambient, i permet estalviar energia i recursos.

Per a mes informació, posa't en contacte amb les autoritats locals o l'establiment on vas adquirir la rentadora.
