MANUAL DE USUARIO PSR 1200 BOSCH

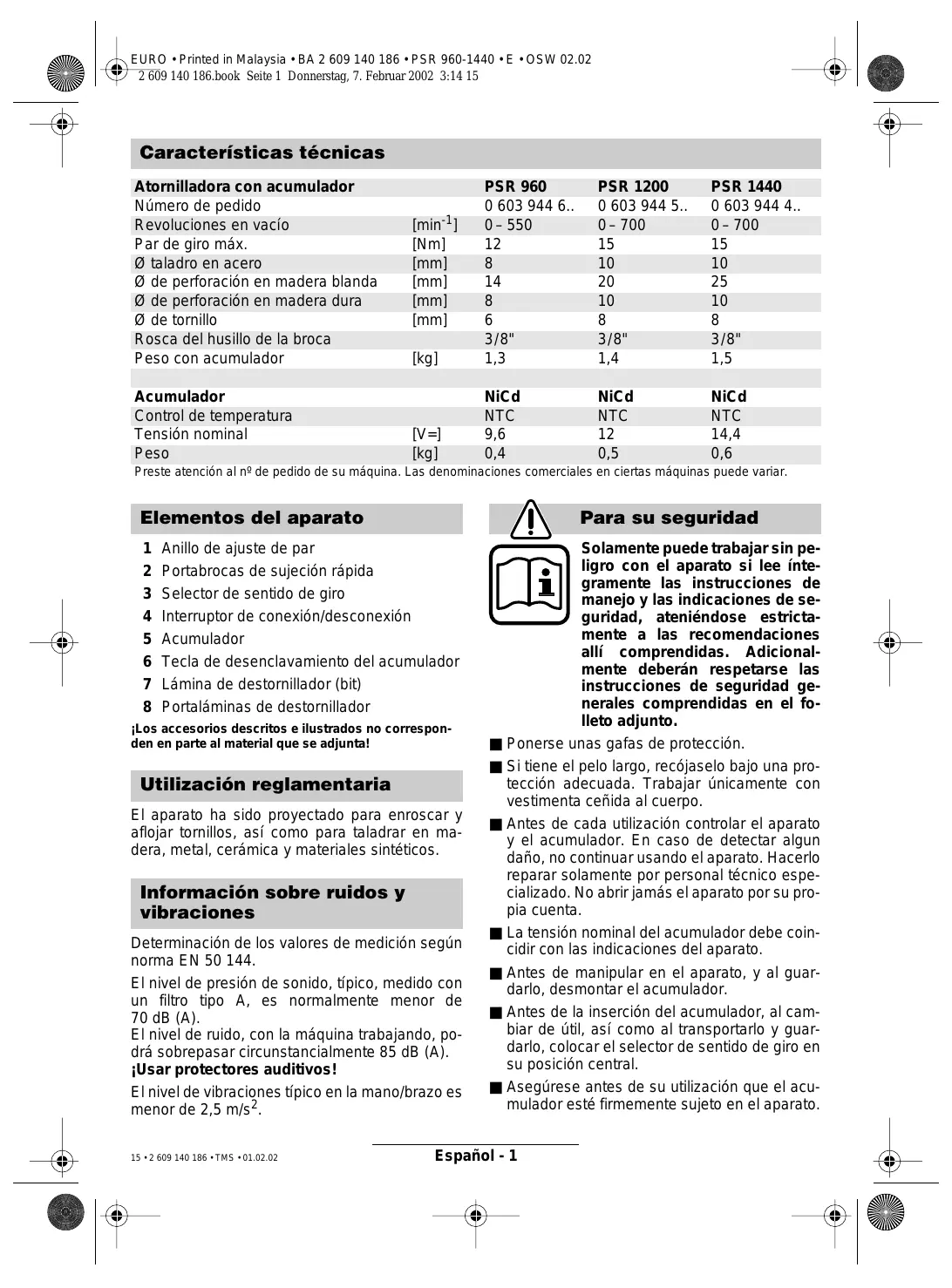

Características técnicas Atornilladora con acumulador Número de pedido Revoluciones en vacío Par de giro máx. Ø taladro en acero Ø de perforación en madera blanda Ø de perforación en madera dura Ø de tornillo Rosca del husillo de la broca Peso con acumulador Acumulador Control de temperatura Tensión nominal Peso [kg] PSR 960 0 – 550

3/8" 1,3 PSR 1200 0 – 700

3/8" 1,4 PSR 1440 0 – 700

3/8" 1,5 [V=] [kg] NiCd NTC 9,6 0,4 NiCd NTC 0,5 NiCd NTC 14,4 0,6 Preste atención al nº de pedido de su máquina. Las denominaciones comerciales en ciertas máquinas puede variar. Elementos del aparato

Para su seguridad Anillo de ajuste de par Portabrocas de sujeción rápida Selector de sentido de giro Interruptor de conexión/desconexión Acumulador Tecla de desenclavamiento del acumulador Lámina de destornillador (bit) Portaláminas de destornillador ¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!

Utilización reglamentaria El aparato ha sido proyectado para enroscar y aflojar tornillos, así como para taladrar en madera, metal, cerámica y materiales sintéticos.

Información sobre ruidos y vibraciones Determinación de los valores de medición según norma EN 50 144. El nivel de presión de sonido, típico, medido con un filtro tipo A, es normalmente menor de 70 dB (A). El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A). ¡Usar protectores auditivos! El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s2. 15 • 2 609 140 186 • TMS • 01.02.02

Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones allí comprendidas. Adicionalmente deberán respetarse las instrucciones de seguridad generales comprendidas en el folleto adjunto. Ponerse unas gafas de protección. Si tiene el pelo largo, recójaselo bajo una protección adecuada. Trabajar únicamente con vestimenta ceñida al cuerpo. Antes de cada utilización controlar el aparato y el acumulador. En caso de detectar algun daño, no continuar usando el aparato. Hacerlo reparar solamente por personal técnico especializado. No abrir jamás el aparato por su propia cuenta. La tensión nominal del acumulador debe coincidir con las indicaciones del aparato. Antes de manipular en el aparato, y al guardarlo, desmontar el acumulador. Antes de la inserción del acumulador, al cambiar de útil, así como al transportarlo y guardarlo, colocar el selector de sentido de giro en su posición central. Asegúrese antes de su utilización que el acumulador esté firmemente sujeto en el aparato. Español - 1 ■ No solicite el aparato de manera tal que llegue a detenerse. ■ Sujetar el aparato firmemente: al trabajar pueden presentarse brevemente unos pares de reacción elevados. ■ Jamás permita que los niños utilicen el aparato. ■ Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos. Acumulador y cargador ■ ¡Es imprescindible leer las instrucciones de manejo del cargador que se adjuntan! ■ El acumulador y el cargador han sido adaptados mutuamente. Para cargar el acumulador debe utilizarse solamente el cargador Bosch previsto para ello con la tensión de carga respectiva (ver placa de características). En caso de combinar acumuladores y cargadores para tensiones nominales diferentes éstos pueden dañarse. ■ Dejar enfriar un acumulador caliente antes de cargarlo. ■ Proteger el acumulador del calor y del fuego: ¡Peligro de explosión! No depositar el acumulador sobre radiadores ni exponerlo durante tiempo prolongado al sol; las temperaturas por encima de los 50 °C pueden dañarlo. ■ No abrir el acumulador, y protegerlo contra golpes. Guardarlo en un lugar seco y libre de heladas. ■ Proteger los contactos del acumulador desmontado, ya que en caso de cortocircuitarlos, existe peligro de incendio. ■ No arroje el acumulador a la basura, ni al fuego, ni al agua. Antes de la puesta en funcionamiento Carga del acumulador Un acumulador nuevo o que no haya sido usado durante largo tiempo alcanza su plena potencia después de aprox. 5 ciclos de carga y descarga. Para desmontar el acumulador 5 presionar las teclas de desenclavamiento 6 y sacarlo, tirando de él hacia abajo sin brusquedad. El acumulador está equipado con un sensor de temperatura NTC que solamente permite la carga a temperaturas entre 0 °C y 45 °C. Con esto se consigue una larga duración del acumulador. 16 • 2 609 140 186 • TMS • 01.02.02 Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse. ■ Ténganse en cuenta las instrucciones para protección del medio ambiente. Cambio de útil Abrir el portabrocas lo suficiente para poder insertar el útil. Introducir el útil. Sujetar el casquillo posterior y apretar firmemente a mano el casquillo anterior hasta que no sea perceptible ya más el ruido de carraca (“clic”). Con ello queda automáticamente enclavado el portabrocas. Para retirar el útil, girar el casquillo delantero en sentido opuesto, para liberar así el mecanismo de enclavamiento. Sujetar la punta de atornillar directamente en el portabrocas, o en caso de utilizar láminas de destornillador (bits) 7, emplear adicionalmente un portaláminas universal 8. Puesta en servicio Montaje del acumulador Colocar el selector de sentido de giro 3 en la posición del centro = bloqueador de conexión, e insertar en la empuñadura, hasta que enclave, el acumulador cargado 5. Conexión y desconexión Para la puesta en marcha del aparato presionar el interruptor de conexión/desconexión 4. La máquina funciona con un número de revoluciones variable entre 0 y máximo según la presión ejercida sobre el interruptor de conexión/desconexión 4. Presionándolo ligeramente, se consigue un régimen de giro reducido, lo que permite una puesta en marcha suave y controlada. No solicitar el aparato de manera que llegue a detenerse. Para desconectar el aparato soltar el interruptor de conexión/desconexión 4. Español - 2 Conmutación del sentido de giro Cambio de portabrocas Accionar el selector de sentido de giro 3 solamente con el aparato detenido. El selector de sentido de giro 3 sirve para invertir el sentido de giro de la máquina. Ello no es posible, sin embargo, si se mantiene presionado el interruptor de conexión/desconexión 4. Al taladrar y enroscar tornillos debe ajustarse el sentido de giro en la posición DERECHA b . Para desenroscar tornia bbbbb llos debe colocarse el selector de sentido de giro

posición IZQUIERDA a . Ajuste del par Debe determinarse probando en cual de los 5 niveles de par del anillo de ajuste 1 se consigue enroscar los tornillos de manera que su cabeza quede a ras con el material. Par bajo p. ej. tornillos pequeños, materiales blandos. Ajuste firme p. ej. tornillos grandes, materiales duros. Si el ajuste es correcto, se activa el embrague limitador en el momento en que el tornillo quede a ras con el material, o bien, al alcanzar el par de giro ajustado. Al desenroscar debe seleccionarse un ajuste más elevado o el símbolo de “Taladrar”. El ajuste correcto debe determinarse probando. Taladrar Colocar el anillo de ajuste de par 1 sobre el símbolo “Taladrar”.

En los aparatos que no dispongan de una retención del husillo de taladrar debe hacerse sustituir el portabrocas por un taller de servicio autorizado para herramientas eléctricas Bosch. El portabrocas deberá apretarse con un par de apriete de 35 – 40 Nm aprox. Consejos prácticos ■ Al enroscar tornillos de mayor tamaño y longitud en materiales duros, se recomienda realizar un taladrado previo. Mantenimiento y limpieza ■ Antes de cualquier manipulación en el aparato extraer el acumulador. Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad. Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato.

Instrucciones de trabajo Freno de marcha por inercia Al soltar el interruptor de conexión /desconexión 4 se frena el portaútiles, impidiéndose así que la herramienta siga girando por inercia. Al atornillar, no soltar el interruptor de conexión/desconexión 4 hasta que el tornillo haya quedado enrasado con el material. La cabeza del tornillo no penetra entonces en el material. 17 • 2 609 140 186 • TMS • 01.02.02 Español - 3 Protección del medio ambiente Recuperación de materias primas en lugar de producir desperdicios. El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de plástico. Acumuladores de Níquel Cadmio: Si su producto utiliza acumuladores de Níquel Cadmio, guarde los acumuladores agotados para su reciclaje o eliminación de forma ecológica. Los acumuladores defectuosos o inservibles deben reciclarse conforme a la directriz 91/157/CEE. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo

Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ ..................................................... +58 (0)2 / 207 45 11 México Robert Bosch S.A. de C.V. ✆ Interior:............................ +52 (0)1 / 800 250 3648 ✆ D.F.: ......................................... +52 (0)1 / 5662 8785 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente ✆ ................................................. +54 (0)810 / 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34

Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago

....................................................... +56 (0)2 / 520 3100 E-Mail: emasa@emasa.cl +34 901 11 66 97 Declaración de conformidad www.bosch-pt.com Servicio técnico y asistencia al cliente www.bosch-pt.com España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 E-28037 Madrid ✆ Asesoramiento al cliente.... +34 901 11 66 97 Fax ........................................................... +34 91 327 98 63 Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50 144 (aparatos accionados por acumulador), o bien EN 60 335 (cargadores de acumuladores) de acuerdo con las regulaciones 73/23/CEE, 89/336/CEE, 98/37/CE. Dr. Gerhard Felten Acumulador e carregador Fixar a ponta para parafusos directamente sobre o mandril de brocas ou, utilizando bits 7, utilizar adicionalmente o porta bits universal 8.
