Intitulé	Valeur / Description
Type de produit	Visseuse sans fil
Caractéristiques techniques principales	Perceuse à percussion, fonction visseuse, couple réglable
Alimentation électrique	Batterie rechargeable
Type de batterie	Nikél-Cadmium (NiCd)
Tension	12 V
Puissance	1200 mAh
Dimensions approximatives	30 x 10 x 25 cm
Poids	1,5 kg
Fonctions principales	Perçage, vissage, dévissage
Entretien et nettoyage	Nettoyer régulièrement le filtre à air, vérifier l'état de la batterie
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Utiliser des lunettes de protection, ne pas exposer à l'eau
Informations générales	Idéale pour les travaux de bricolage à domicile, garantie de 2 ans

FOIRE AUX QUESTIONS - PSR 1200 BOSCH

Comment charger correctement le BOSCH PSR 1200 ?

Pour charger le BOSCH PSR 1200, insérez la batterie dans le chargeur fourni et branchez-le à une prise électrique. Assurez-vous que le témoin de charge s'allume, indiquant que la batterie est en cours de chargement.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur est correctement branché et que la prise fonctionne. Si la batterie ne se charge toujours pas, essayez une autre batterie si disponible. Si le problème persiste, contactez le service après-vente.

Comment savoir si la batterie est complètement chargée ?

Le témoin de charge sur le chargeur s'éteindra ou deviendra vert lorsque la batterie est complètement chargée.

Pourquoi le BOSCH PSR 1200 ne fonctionne-t-il pas ?

Assurez-vous que la batterie est chargée et correctement installée. Vérifiez également que l'outil n'est pas en mode de sécurité ou bloqué par un objet.

Comment entretenir le BOSCH PSR 1200 ?

Nettoyez régulièrement l'outil avec un chiffon sec. Évitez l'utilisation de produits chimiques agressifs. Vérifiez les pièces mobiles et assurez-vous qu'elles sont bien lubrifiées.

Quelle est la durée de vie de la batterie du BOSCH PSR 1200 ?

La durée de vie de la batterie dépend de l'utilisation. En général, elle peut durer de 3 à 5 ans avec un entretien adéquat.

Comment remplacer la batterie du BOSCH PSR 1200 ?

Pour remplacer la batterie, déverrouillez-la en appuyant sur le bouton de déverrouillage et retirez-la. Insérez la nouvelle batterie jusqu'à ce qu'elle s'enclenche en place.

Le BOSCH PSR 1200 fait du bruit lors de l'utilisation, est-ce normal ?

Un certain bruit est normal lors de l'utilisation. Cependant, si le bruit est excessif ou inhabituel, il peut s'agir d'un problème mécanique. Dans ce cas, arrêtez l'outil et contactez le service après-vente.

Comment régler le couple sur le BOSCH PSR 1200 ?

Utilisez la bague de réglage du couple située juste au-dessus de la poignée pour choisir la valeur de couple souhaitée en fonction de votre application.

MODE D'EMPLOI PSR 1200 BOSCH

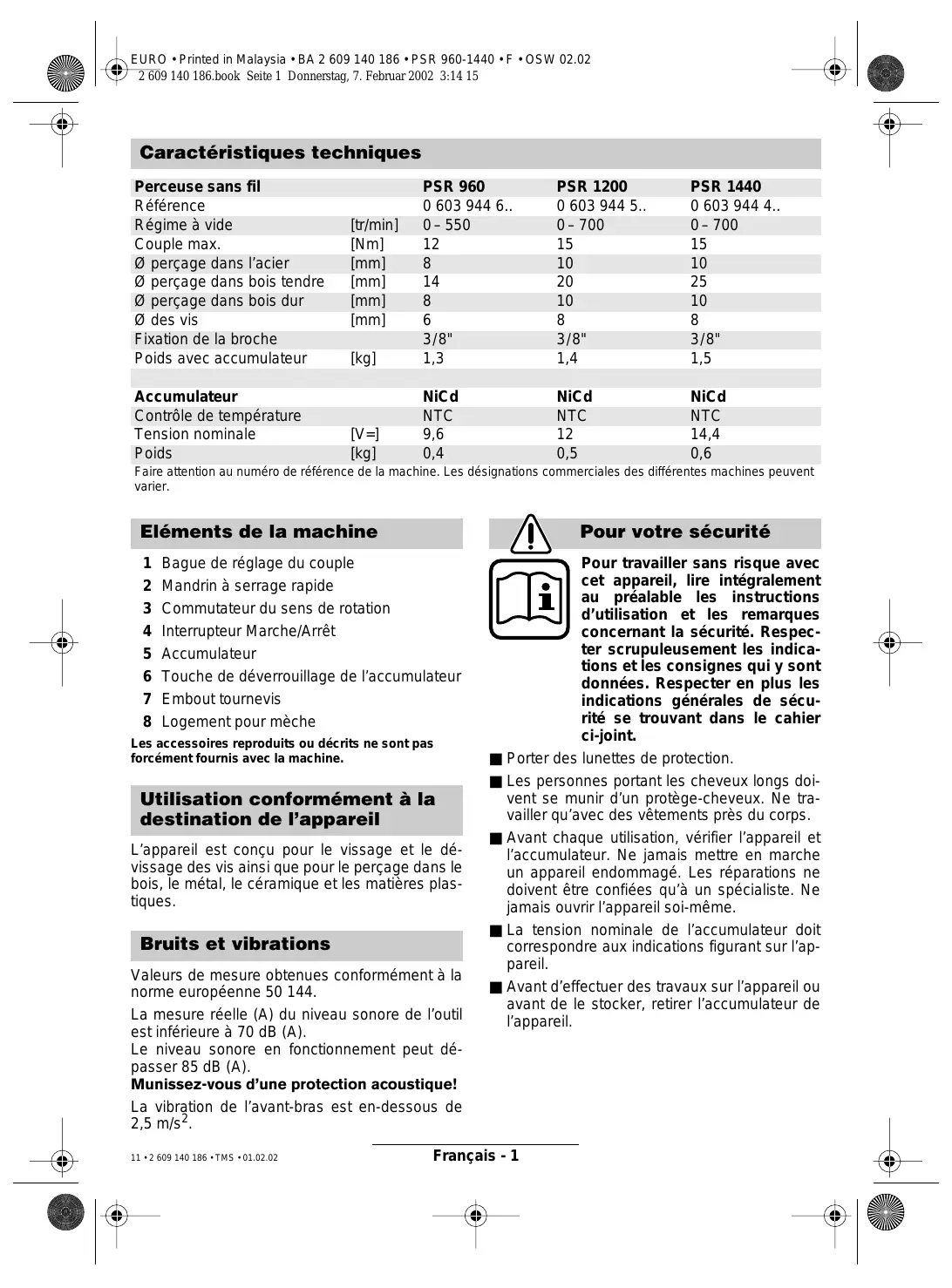

Instructions d'emploi

Perceuse sans fil		PSR 960	PSR 1200	PSR 1440
Référence		0 603 944 6..	0 603 944 5..	0 603 944 4..
Régime à vide	[tr/min]	0–550	0–700	0–700
Couple max.	[Nm]	12	15	15
Ø perçage dans l'acier	[mm]	8	10	10
Ø perçage dans bois tendre	[mm]	14	20	25
Ø perçage dans bois dur	[mm]	8	10	10
Ø des vis	[mm]	6	8	8
Fixation de la broche		3/8"	3/8"	3/8"
Poids avec accumulator	[kg]	1,3	1,4	1,5
Accumulateur		NiCd	NiCd	NiCd
Contrôle de température		NTC	NTC	NTC
Tension nominale	[V=]	9,6	12	14,4
Poids	[kg]	0,4	0,5	0,6

Faire attention au numéro de référence de la machine. Les désignations commerciales des différentes machines peuvent varier.

Éléments de la machine

1 Bague de réglage du couple 2 Mandrin à serrage rapide 3 Commutateur du sens de rotation 4 Interrupteur Marche/Arrêt 5 Accumulator 6 Touche de déverrouillage de l'accumulateur 7 Embout tournevis 8 Logement pour mèche

Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la machine.

Utilisation conformément à la destination de l'appareil

L'appareil est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, le céramique et les matières plastiques.

Bruits et vibrations

Valeurs de mesure obtenues conformément à la norme européenne 50 144.

La mesure réelle (A) du niveau sonore de l'outil est inférieure à 70 dB (A).

Le niveau sonore en fonctionnement peut dépasser 85 dB (A).

Munissez-vous d'une protection acoustique!

La vibration de l'avant-bras est en-dessous de 2,5m / s²

Pour votre sécurité

Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions d'utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les indications et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint.

Porter des lunettes de protection. Les personnes portant les cheveux longs doivent se munir d'un protège-cheveux. Ne travailler qu'avec des vêtements près du corps. Avant chaque utilisation, vérifier l'appareil et l'accumulateur. Ne jamais mettre en marche un appareil endommagé. Les réparations ne doivent être confiées qu'à un spécialiste. Ne jamais ouvrir l'appareil. La tension nominale de l'accumulateur doit correspondre aux indications figurant sur l'appareil. Avant d'effectuer des travaux sur l'appareil ou avant de le stocker, retirer l'accumulateur de l'appareil.

Avant de remonter l'accumulateur dans l'appareil (à l'occasion d'un changement d'outil, après un transport ou une période de non utilisation de l'appareil, par exemple), toujours mettre le commutateur du sens de rotation en position médiane. Avant utilisation, toujours contrôler que l'accumulateur est correctement en place. Ne jamais charger l'appareil jusqu'à provoquer son arrêt complet. ■ Bien tenir la machine : Lors du vissage, il peut y avoir des couples de réaction élevés. Ne jamais permettre aux enfants d'utiliser cet appareil. Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d'origine prévus pour cet appareil sont utilisés.

Accumulateur et chargeur

Lire absolument le mode d'emploi du chargeur ci-joint! L'accumulateur et le chargeur sont ajustés l'un à l'autre. Pour recharger l'accumulateur, n'utiliser qu'un chargeur BOSCH prévu à cet effet avec la tension de charge adaptée à l'accumulateur (voir plaque signalétique). Une combinaison de différentes tensions nominales entre l'accumulateur et le chargeur peut entraîner un endommagement de l'accumulateur ou du chargeur. Avant de recharger un accumulateur échauffé, le laisser refroidir. - Protégerez l'accumulateur contre toute exposition à la chaleur ou au feu : risque d'explosion! Ne pas poser l'accumulateur sur un corps chaud (radiateur, par exemple). Ne pas l'exposer trop longtemps à un fort ensoleillement. Les températures dépassant 50°C lui sont néfastes. Ne pas ouvrir l'accumulateur. Le protéger de tout chocs mécaniques. L'entreposer dans un endroit sec et à l'abri du gel. Lorsque l'accumulateur est sorti de l'appareil, protéger les contacts (au moyen d'une bande de matériel isolant par exemple). Le shuntage de ces deux contacts (contact accidentel avec une autre pièce métallique) peut provoquer un incendie! Ne pas jeter l'accu dans les ordures ménagères, ni dans les flammes ou dans l'eau.

Recharge de l'accumulateur

Un accumulateur neuf ou un accumulateur qui n'a pas été utilisé pour une période assez longue n'atteint sa pleine puissance qu'après environ cinq cycles de charge et de décharge.

Pour sortir l'accumulateur 5, appuyer sur les boutons de déverrouillage 6 et pousser l'accumulateur vers le bas. Ne pas forcer.

L'accumulateur est doté d'un dispositif de surveillance de la température NTC ne permettant la charge que dans une plage de température comprise entre 0°C et 45°C. La longévité de l'accumulateur s'en trouve ainsi accrue.

Si le temps de service des accus se raccourcit considérablement après un processus de charge, cela indique que les accus sont usés et qu'ils doivent être remplacés.

Observer les consignes relatives à la protection de l'environnement.

Changement de l'outil

Ouvrir le mandrin de perçage de sorte que l'outil puisse être monté. Monter l'outil.

Tenir la douille arrêtée et bien visser la douille avant en la tournant fortement à la main jusqu'à ce qu'il n'y ait plus de déclic perceptible. Le mandrin de perçage se trouve alors verrouillé automatiquement.

Pour déverrouiller et pour pouvoir ainsi enlever l'outil, tourner dans le sens contraire la douille avant.

Vissage (voir figures a + b)

Serrer les lames de tournevis directement dans le mandrin de perçage ou en cas d'utilisation d'embouts tournevis (bits) 7, utiliser en plus un porte-embout universel 8.

Mise en place de l'accumulateur

Mettre le commutateur du sens de rotation 3 dans la position médiane = verrouillage de mise en fonctionnement et faire encliqueter l'accu chargé 5 dans la poignée.

Mise en fonctionnement/arrêt

Afin de mesurer l'appareil en fonctionnement, appuyer sur l'interrupteur Marche/Arrêt 4.

En fonction de la pression exercée sur l'interrupteur Marche/Arrêt 4, l'appareil fonctionne à une vitesse comprise entre 0 et le maximum. Une légère pression fait tourner l'appareil à petite vitesse, ce qui permet un démarrage précis et en douceur. Ne pas trop solliciter l'appareil qui risque sinon de s'arrêter.

Afin d'arrêter l'appareil, relâcher l'interrupteur Marche/Arrêt 4.

N'actionner le commutateur du sens de rotation 3 qu'à l'arrêt total de l'appareil.

Le sens de rotation de l'appareil peut être modifié à l'aide du commutateur du sens de rotation 3. Cela n'est toutefois pas possible en actionnant l'interrupteur Marche/Arrêt 4.

Pour percer et visser des vis, le commutateur du sens de rotation doit être enforcé vers la DROITE

Pour dévisser des vis, il faut enforcer le commutateur du sens de rotation vers la GAUCHE.

Réglage du couple

En effectuant des essais pratiques, déterminer le réglage approprié parmi les 5 positions possibles de la bague de réglage du couple 1 afin de pouvoir visser correctement les vis afin que leur tête affloure le matériel.

1 Couple réduit, p. ex. petites vis, matériaux tendres. 5 Couple élevé, p. ex. grandes vis, matériaux durs.

Le réglage est correct lorsque l'embrayage à crans est déclenché dès que la tête de la vis affleure le matériel ou que le couple prérégulé est

atteint. Pour dévisser, désirez un réglage plus élevé, ou régler sur le symbole « Perçage ». Le réglage correct doit être déterminé par des essais pratiques.

Perçage

Positionner la bague de réglage du couple 1 sur le symbole « Perçage »

Frein de ralentissement

Lorsqu'on relâche l'interrupteur Marche/Arrêt 4, le mandrin est freiné, ce qui évite un fonctionnement par inertie de l'outil.

Lors de travaux de vissage, ne relâcher l'interrupteur Marche/Arrêt 4 que lorsque la vis est enfoncée à ras dans le matériel. La tête de vis ne pénétre alors pas le matériel.

Changement du mandrin

Dans les appareils sans blocage de la broche de perçage, le mandrin de perçage doit être remplacé par une station autorisée de service après-ventes pour outillages électroportatifs BOSCH.

Le mandrin de perçage doit être serré à un couple de serrage de 35-40 Nm environ.

Conseils d'utilisation

Lors du vissage de vis de taille et de longueur importantes dans des matériaux durs, il est recommandé de percer un avant-trou.

Avant toute intervention sur l'appareil propre dit, retirer l'accumulateur.

Pour obtenir un travail sur et satisfaisant, nettoyer régulièrement l'appareil ainsi que ses ouies de refroidissement.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci a un défaut, la réparation ne doit être confiée qu'à une station de service après-vente/agréée pour outillage BOSCH.

Pour toute commande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la machine.

Récupération des matières premières plutôt qu'élimination des déchets

Les machines, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chaque une voie de recyclage appropriée.

Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé bianchi en l'absence de chlore.

Nos pièces plastiques ont ainsi été marquées en vue d'un recyclage sélectif des différents matériaux.

Accumulateur Nickel-Cadmium : Au cas où votre produit serait équipé d'un accu Nickel-Cadmium, l'accu doit être récupéré, recyclé ou éliminé.

en conformité avec les réglementations se rapportant à l'environnement.

Les accus usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE.

Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de :

Batrec AG

3752 Wimmis BE

Service Après-Vente

Information par Minitel 11

Nom : BOSCH Outillage

Loc : Saint-Ouen

Dépt : 93

B.P. 67-50, Rue Ardoin

F-93402 Saint-Ouen Cedex

Service conseil client, Numéro Vert. 0 800 05 50 51

Robert Bosch S. A.

Service après-vente/Outillage

Industriestrasse 31

CH-8112 Otelfingen

C +41 (0)1/8 47 16 16

Service conseil client, Numéro Vert. 0 800 55 11 55

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : EN 50 144 (appareils sans fil) respectivement EN 60 335 (chargeurs électriques) conformément aux termes des réglementations 73/23/CEE, 89/336/CEE, 98/37/CE.

Dr. Gerhard Felten Dr. Eckehard Strötgen

Sous réserve de modifications

Caractéristiques techniques

Atornilladora con accumulator		PSR 960	PSR 1200	PSR 1440
Número de pedido		0 603 944 6..	0 603 944 5..	0 603 944 4..
Revolución en vacío	[miñ-1]	0–550	0–700	0–700
Par de giro máximo.	[Nm]	12	15	15
Ø taladro en acero	[mm]	8	10	10
Ø de perforación en madera blanda	[mm]	14	20	25
Ø de perforación en madera dura	[mm]	8	10	10
Ø de tornillo	[mm]	6	8	8
Rosca del husillo de la broca		3/8"	3/8"	3/8"
Peso con accumulator	[kg]	1,3	1,4	1,5
Accumulador		NiCd	NiCd	NiCd
Control de temperatura		NTC	NTC	NTC
Tensión nominal	[V=]	9,6	12	14,4
Peso	[kg]	0,4	0,5	0,6
