PSR 1200 - Trapano BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano avvitatore a batteria
Marca	BOSCH
Modello	PSR 1200
Tensione nominale	12 V
Tipo di batteria	NiCd
Velocità a vuoto	0 – 700 giri/min
Coppia max.	15 Nm
Ø di foratura nell'acciaio	10 mm
Ø di foratura nel legno tenero	20 mm
Ø di foratura nel legno duro	10 mm
Ø vite max.	8 mm
Mandrino	Serraggio rapido
Fissazione del mandrino	3/8"
Peso con batteria	1,4 kg
Peso della batteria	0,5 kg
Regolazione della coppia	5 posizioni + foratura
Senso di rotazione	Reversibile (destra/sinistra)
Freno di rallentamento	Sì
Controllo temperatura (batteria)	NTC (0 °C – 45 °C)
Livello sonoro	< 70 dB(A) (tipo), può superare 85 dB(A)
Vibrazione (avambraccio)	< 2,5 m/s²
Materiali compatibili	Legno, metallo, ceramica, plastica
Manutenzione	Pulire regolarmente le fessure di raffreddamento
Riciclaggio	Batteria NiCd da riciclare secondo direttiva 91/157/CEE

Domande frequenti - PSR 1200 BOSCH

Come cambiare la punta o l'inserto per avvitare ?

Aprire il mandrino a serraggio rapido ruotando il manicotto anteriore in senso antiorario. Inserire l'utensile fino in fondo, quindi serrare saldamente il manicotto anteriore a mano ruotando in senso orario fino a quando non si avverte più uno scatto. Il mandrino si blocca automaticamente.

Come ricaricare la batteria ?

Utilizzare esclusivamente un caricabatterie Bosch previsto per questa batteria. La temperatura di carica deve essere compresa tra 0 °C e 45 °C. Una batteria nuova raggiunge la piena capacità dopo circa 5 cicli di carica/scarica. Non caricare una batteria calda; lasciarla prima raffreddare.

Qual è la capacità di foratura massima nell'acciaio ?

Il diametro di foratura massimo nell'acciaio è di 10 mm.

Come regolare la coppia di avvitamento ?

Ruotare l'anello di regolazione della coppia (1) su una delle 5 posizioni. La posizione 1 fornisce una coppia ridotta per viti piccole o materiali morbidi; la posizione 5 fornisce una coppia elevata. La regolazione ideale si ottiene quando l'innesto a scatti scatta non appena la testa della vite affiora nel materiale. Per la foratura, posizionare l'anello sul simbolo di foratura.

Cosa fare se il trapano non si avvia ?

Verificare che la batteria sia ben inserita e carica. Assicurarsi che l'interruttore del senso di rotazione (3) non sia in posizione centrale (blocco). Se il problema persiste, contattare il servizio post-vendita Bosch.

Come invertire il senso di rotazione ?

Azionare l'interruttore del senso di rotazione (3) solo quando l'apparecchio è completamente fermo. Spingere l'interruttore a destra per forare e avvitare; a sinistra per svitare.

Come effettuare la manutenzione del trapano ?

Prima di qualsiasi intervento, rimuovere la batteria. Pulire regolarmente l'apparecchio e le sue fessure di raffreddamento. Conservare l'apparecchio in un luogo asciutto e al riparo dal gel. Le riparazioni devono essere affidate a un specialista Bosch.

Quali tipi di batterie posso utilizzare ?

Utilizzare esclusivamente batterie Bosch NiCd con tensione nominale 12 V adatte a questo modello (rif. 0 603 944 5..). L'uso di altre batterie può danneggiare l'apparecchio o il caricabatterie.

Come sapere se la batteria è carica ?

La batteria non dispone di indicatore di carica integrato. Il tempo di servizio dopo una carica completa è un indicatore: se diminuisce notevolmente, la batteria è esausta e deve essere sostituita. Utilizzare un caricabatterie Bosch che indica la fine della carica.

Posso usare questo trapano per avvitare ?

Sì, il PSR 1200 è progettato per l'avvitamento e lo svitamento di viti. Utilizzare un inserto per cacciavite adatto (rif. 7) o un portainserto universale (rif. 8) per bit esagonali. Regolare la coppia appropriata per evitare di danneggiare la vite o il materiale.

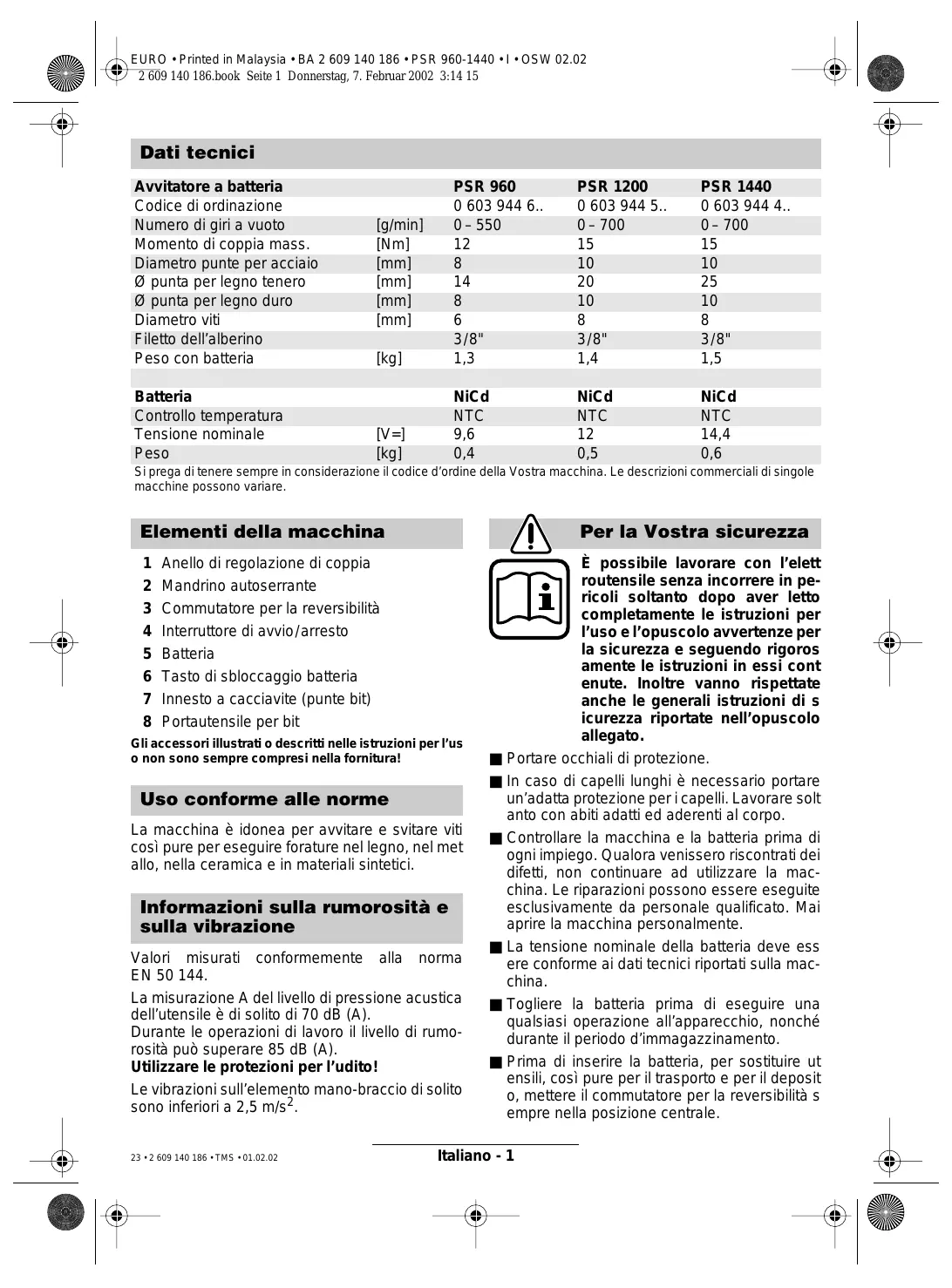

MANUALE UTENTE PSR 1200 BOSCH

Avvitatore a batteria		PSR 960	PSR 1200	PSR 1440
Codice di ordinazione		0 603 944 6..	0 603 944 5..	0 603 944 4..
Numero di giri a vuoto	[g/min]	0–550	0–700	0–700
Momento di coppia mass.	[Nm]	12	15	15
Diametro punte per acciaio	[mm]	8	10	10
Ø punta per legno tenero	[mm]	14	20	25
Ø punta per legno duro	[mm]	8	10	10
Diametro viti	[mm]	6	8	8
Filetto dell'alberino		3/8"	3/8"	3/8"
Peso con batteria	[kg]	1,3	1,4	1,5
Batteria		NiCd	NiCd	NiCd
Controllo temperatura		NTC	NTC	NTC
Tensione nominale	[V=]	9,6	12	14,4
Peso	[kg]	0,4	0,5	0,6

Si prega di tenere sempre in considerazione il codice d'ordine della Vostra macchina. Le descrizioni commerciali di singole macchine possono variare.

Elementi della macchina

1 Anello di regolazione di coppia 2 Mandrino autoserrante 3 Commutatore per la reversibilità 4 Interruttore di avvio/arresto 5 Batteria 6 Tasto di sbloccaggio batteria 7 Innesto a cacciavite (punte bit) 8 Portautensile per bit

Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Uso conforme alle norme

La macchina è idonea per avvitare e svitare viti, come pure per eseguire forature nel legno, nel metallo, nella ceramica e in materiali sintetici.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 50 144.

La misurazione A del livello di pressione acustica dell'utensile è di solito di 70 dB (A).

Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB (A).

Utilizzare le protezioni per l'udito!

Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2,5m / s²

Per la Vostra sicurezza

È possibile lavorare con l'elettroutensile senza incorrere in pericoli solo dopo aver letto completamente le istruzioni per l'uso e l'opuscolo con le avvertenze per la sicurezza e aver seguito rigorosamente le istruzioni in essi contenute. Inoltre vanno rispettate le generali istruzioni di sicurezza riportate nell'opuscolo allegato.

Portare occhiali di protezione. In caso di capelli lunghi è necessario portare un'adeguata protezione per i capelli. Lavorare soltanto con abiti adatti ed aderenti al corpo. Controllare la macchina e la batteria prima di ogni impiego. Qualora venissero riscontrati dei difetti, non continuare ad utilizzare la macchina. Le riparazioni devono essere eseguite esclusivamente da personale qualificato. Mai aprire la macchina personalmente. La tensione nominale della batteria deve essere conforme ai dati tecnici riportati sulla macchina. Togliere la batteria prima di eseguire una qualsiasi operazione all'apparecchio, nonché durante il periodo d'immagazzinamento. - Prima di inserire la batteria, per sostituire utensili, così pure per il trasporto e per il deposito, mettere il commutatore per la reversibilità sempre nella posizione centrale.

Prima di utilizzare la macchina, assicurarsi che la batteria sia ben inserita nell'apposito vano. Non sottoporre la macchina a carico tanto elevato da farla fermare. Mantenere saldamente la macchina: serrando a fondo è possibile che si verifichino alti momenti di reazione di breve durata. Non permettere mai ai bambini di utilizzare la macchina. La Bosch può garantire un perfetto funzionamento della macchina solo se vengono utilizzati accessori originali specificatamente previsti per questa macchina.

Batteria e stazione di ricarica

• È estremamente indispensabile leggere le allegate istruzioni per l'uso relative alla stazione di ricarica! La batteria e la stazione di ricarica della batteria sono adattati reciprocamente. Per operazioni di ricarica utilizzare esclusivamente un'apposita stazione di ricarica Bosch dotata di tensione adatta alla batteria ricaricabile (vedere targhetta di costruzione). Combinando diverse tensioni nominali si danneggia la batteria o la stazione di ricarica. Prima di procedere all'operazione di ricarica, far raffreddare le batterie surriscaldate. Proteggere la batteria da surriscaldamento e da fiamme: Pericolo di esplosione! Non poggiare le batterie su termosifoni, né esporle a lungo all'azione diretta dei raggi solari: temperature superiori a 50°C provocano danni. Non aprire la batteria e proteggerla contro gli urti. Conservarla in luogo asciutto e protetto contro il gelo. Coprire i contatti della batteria estratta. In caso di cortocircuito dovuto a ponti metallici, esiste il pericolo di incendio e di esplosione! Non buttare la batteria tra i rifiuti domestici, né nel fuoco, né nell'acqua.

Prima della messa in esercizio

Caricare la batteria

Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica.

Per togliere le batterie ricaricabili 5, premere i tasti di sbloccaggio 6 ed estrarre la batteria ricaricabile tirandola verso il basso. Non forzare.

La batteria è equipaggiata con un dispositivo di controllo della temperatura NTC, che permette l'operazione di ricarica soltanto entro valori di temperatura compresi tra 0°C e 45°C. In questo modo si raggiunge un'elevata durata della batteria. Una durata di funzionamento della batteria che con le operazioni di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite. Osservare le istruzioni relative alla protezione dell'ambiente.

Cambio degli utensili

Aprire il mandrino portapunta fino a quando sarà possibile applicarvi l'utensile. Inserire l'utensile.

Tenere ferma la boccola posteriore ed avvitare forte manualmente la boccola anteriore fino a quando non sarà più percettibile nessuno scatto («klick»). In questo modo il mandrino portapunta viene bloccato automaticamente.

Lo sbloccaggio avviene quando, per togliere l'utensile, la boccola anteriore viene girata in senso contrario.

Avvitatura (vedere illustrazioni A + B)

Montare la lama cacciavite direttamente nel mandrino portapunta oppure, in caso di utilizzo di lame cacciavite ad innesto (bit) 7, impiegare il supplementare portabit universale 8.

Messa in servizio

Inserimento della batteria

Posizionare il commutatore del senso di rotazione 3 sul centro = arresto di accensione e lasciar innestare in posizione nell'impugnatura la batteria carica 5.

Avvio/arresto

Per avviare la macchina premere l'interruttore avvio/arresto 4.

A seconda della pressione esercitata sull'interruttore di avvio/arresto 4, l'utensile gira ad una velocità variabile che va dallo 0 fino al massimo possibile. Esercitando una leggera pressione si determina una velocità bassa rendendo possibile un avviamento dolce e controllato. Non sottoporre la macchina a carico tanto elevato da farla fermare.

Per arrestare la macchina, rilasciare l'interruttore avvio/arresto 4.

Commutazione del senso di rotazione

Attivare il commutatore per la reversibilità 3 solo quando la macchina è ferma.

Tramite il commutatore del senso di rotazione 3 si cambia il senso di rotazione della macchina. Ciò non è possibile quando l'interruttore di avvio/arresto 4 è azionato.

Per forare e per avvitare viti bisogna impostare il senso di rotazione DESTRA b.

Per svitare viti bisogna porre il commutatore del senso di rotazione su SINISTRA a.

Regolazione della coppia

Eseguendo delle prove pratiche, determinare con quali delle 5 possibili regolazioni dell'anello di regolazione di coppia 1 le viti vengono avvitate a filo con il materiale in lavorazione.

1

Potenza minima, p. es. in caso di viti piccole, materiali morbidi.

5

Potenza massima, p. es. in caso di viti grandi, materiali duri.

Se la coppia è ben regolata, la frizione si apre non appena la testa della vite sarà arrivata ad essere a filo con la superficie del materiale, oppure sarà raggiunta la coppia impostata. Quando si

vogliano svitare viti, selezionare impostazioni più elevate oppure mettere sul simbolo «foratura». La maniera migliore per determinare la regolazione ideale è quella di eseguire delle prove pratiche.

Foratura

Mettere l'anello di regolazione di coppia 1 sul simbolo per «foratura».

Istruzioni per il lavoro

Freno di arresto graduale

Rilasciando l'interruttore di avvio/arresto 4, il mandrino viene frenato impedendo che l'utensile possa continuare a girare.

Durante operazioni di avvitatura, rilasciare l'interruttore di avvio/arresto 4 solo quando la vite sarà stata avvitata completamente e la testa sarà a filo con la superficie del materiale. In quel modo la testa della vite non si inserirà ulteriormente nel materiale.

Sostituire il mandrino

In caso di macchine non munite di bloccaggio al berino filettato, il mandrino portapunta deve essere sostituito esclusivamente da un Centro autorizzato o dal Servizio Clienti elettroutensili Bosch.

Il mandrino portapunta deve essere avvitato con un momento di coppia di ca. 35-40 Nm.

Suggerimenti

Per avvitare viti di dimensioni più grandi e più lunghe in materiali duri si consiglia di effettuare una preforatura.

Manutenzione e pulizia

Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria.

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione.

Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Misure ecologiche

Recupero di materie prime, piuttosto che smaltimento di rifiuti.

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Queste istruzioni sono stampate su carta riciclata sbiancata senza cloro.

I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Batteria al nichel-cadmio: Se il Suo prodotto dispone di una batteria al nichel-cadmio, sarà necessario conservarla a scopo di riciclaggio o di smaltimento ecologico.

Batterie difettose oppure consumate devono essere riciclate secondo la direttiva CEE 91/157.

Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:

Italia

Ecoelit

Corso Sempione 15/A

20145 Milano

+39 02/347160

Fax. [phone]

E-Mail: [e-mail]

Svizzera

Batrec AG

3752 Wimmis BE

Servizio post-vendita

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

I-20156 Milano

+3902/3696663

Fax +39 02 / 3 69 66 62

Filodiretto con Bosch: .... +3902 / 3696314

www.Bosch.it

Svizzera

Robert Bosch AG

Servizio Elettroutensili

Industriestrasse 31

CH-8112 Otelfingen

Servizio. +41 (0)1/8471616 Consulente per la clientela:

Numero verde 0800551155

C∈ Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144 (macchine a batteria) oppure EN 60 335 (caricatori batteria) in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CE 98/37.

Dr. Gerhard Felten

Dr. Eckerhard Strötgen

Con riserva di modifiche
