JEGA007605 - Campana de cocina Jocel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana de cocina
Marca	Jocel
Modelo	JEGA007605
Dimensiones (An x Pr x Al)	60 cm x 50 cm x 30 cm
Peso	8 kg
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia del motor	120 W
Número de velocidades	3
Capacidad de extracción	400 m³/h
Nivel de ruido	55 dB (máx)
Filtro de grasa	Malla de aluminio, lavable
Filtro de carbón	Opcional, para modo recirculación
Iluminación	2 x 1.5 W LED
Tipo de control	Botón pulsador
Diámetro de conducto	150 mm
Clase energética	B
Tipo de instalación	Montaje en pared
Material	Acero inoxidable
Incluye	Kit de instalación, manual de usuario

Preguntas frecuentes - JEGA007605 Jocel

¿Cómo instalar la campana de cocina?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que la campana esté montada al menos a 65 cm sobre cocinas de gas y 50 cm sobre cocinas eléctricas. Utilice el kit de instalación proporcionado y siga las instrucciones del manual para la configuración de conductos o recirculación.

¿Cómo limpio el filtro de grasa?

El filtro de grasa de malla de aluminio se puede retirar y lavar con agua tibia y jabón o en un lavavajillas a baja temperatura. Déjelo secar completamente antes de volver a instalarlo. Límpielo cada mes o con más frecuencia para uso intensivo.

¿Cómo reemplazar el filtro de carbón?

Para el modo de recirculación, el filtro de carbón debe reemplazarse cada 3-6 meses según el uso. Suelte los clips del filtro, retire el filtro viejo, inserte uno nuevo y asegúrelo. Asegúrese de que la campana esté apagada durante el reemplazo.

¿Puede la campana funcionar en modo recirculación?

Sí, la Jocel JEGA007605 puede funcionar en modo recirculación instalando uno o dos filtros de carbón (no incluidos). Este modo filtra el aire a través de los filtros y lo devuelve a la cocina.

¿Cuál es el nivel de ruido de la campana?

El nivel de ruido varía según la velocidad. A máxima velocidad, es de aproximadamente 55 dB, comparable a una conversación normal. Las velocidades más bajas son más silenciosas.

¿Cómo cambiar las bombillas?

La campana utiliza luces LED (2 x 1.5 W). Para reemplazar, apague la corriente, retire la cubierta o lente de la lámpara, tire suavemente del módulo LED e inserte una bombilla LED compatible. Evite tocar la nueva bombilla con las manos desnudas.

¿Por qué no funciona la campana?

Verifique si el cable de alimentación está enchufado y el fusible está intacto. Asegúrese de que el interruptor automático no esté disparado. Si aún no funciona, el motor o la placa de control podrían estar defectuosos; contacte al servicio al cliente.

¿Cómo configurar la función de temporizador?

El modelo JEGA007605 incluye un temporizador que se puede configurar para apagar automáticamente la campana después de 15 o 30 minutos. Presione el botón de temporizador (si está disponible) hasta seleccionar el tiempo deseado. Consulte el manual para combinaciones de botones específicas.

¿Cuál es la cobertura de la garantía?

Jocel generalmente ofrece una garantía de 2 años que cubre defectos de fabricación. Se requiere comprobante de compra. La garantía no cubre daños por instalación incorrecta, mal uso o desgaste normal de los filtros.

¿Cómo ajustar las velocidades?

Use los botones pulsadores en el panel de control para seleccionar entre tres niveles de velocidad (baja, media, alta). Presione el botón correspondiente a la velocidad deseada. Algunos modelos pueden tener una función de refuerzo para máxima extracción.

MANUAL DE USUARIO JEGA007605 Jocel

Lea con atención este Manual de Instrucciones.

ATENCIÓN: Las partes accesibles pueden calentarse cuando se utilicen aparatos de cocina.

En algunos casos, el aparato eléctrico puede representar un potencial peligro.

1. Debe haber una ventilación adecuada en la estancia cuando se utilice la campana junto con otros aparatos a gas u otros combustibles.
2. No deben realizarse comprobaciones del estado de los filtros con la campana en funcionamiento.
3. No toque la bombilla a hasta pasada media hora después de usarse.
4. No encienda ningún fuego bajo la campana.
5. Evite abrir el gas cuando no haya ninguna cacerola sobre la cocina, ya que pueden dañarse los filtros e incluso podría prenderse fuego.
6. Compruebe regularmente los alimentos fritos para evitar que el aceite recalentado pueda salpicar y suponer un peligro de incendio.
7. Desconecte la corriente antes de realizar cualquier labor de mantenimiento.
8. Deben cumplirse las normativas en materia de expulsión de aire.
9. Cuando la campana y los aparatos a base de energía distinta de electricidad estén en funcionamiento al mismo tiempo, la presión negativa en la estancia no debe superar los 4 Pa (4x10 ^-5 bar).
10. Si el cable de alimentación está dañado, deberá ser substituido por el fabricante, un servicio autorizado o por personal cualificado para evitar riesgos.
11. Este aparato puede ser utilizado por niños a partir de 8 años y personas con sus capacidades físicas, sensoriales o mentales reducidas, o por personas sin experiencia ni conocimientos, siempre que estén bajo la supervisión o hayan recibido las instrucciones pertinentes sobre el uso del equipo de manera segura y conozcan los peligros que implica su uso, Los niños no deben jugar con el aparato. Las tareas de limpieza y mantenimiento no deben ser realizadas por niños de 8 años y siempre bajo supervisión.
12. La campana debe instalarse sobre una encimera con vitrocerámica con no más de cuatro elementos.
13. Para uso interior y doméstico exclusivamente.
14. Cuando el aparato no esté en uso y antes de limpiarlo, desenchúfelo de la pared.
15. Atención: Observe las advertencias que aparecen en las instrucciones sobre operación del aparato durante la expulsión de aire al exterior.
16. Existe un riesgo de incendio si la limpieza no se realiza conforme a las instrucciones.

Información y advertencias

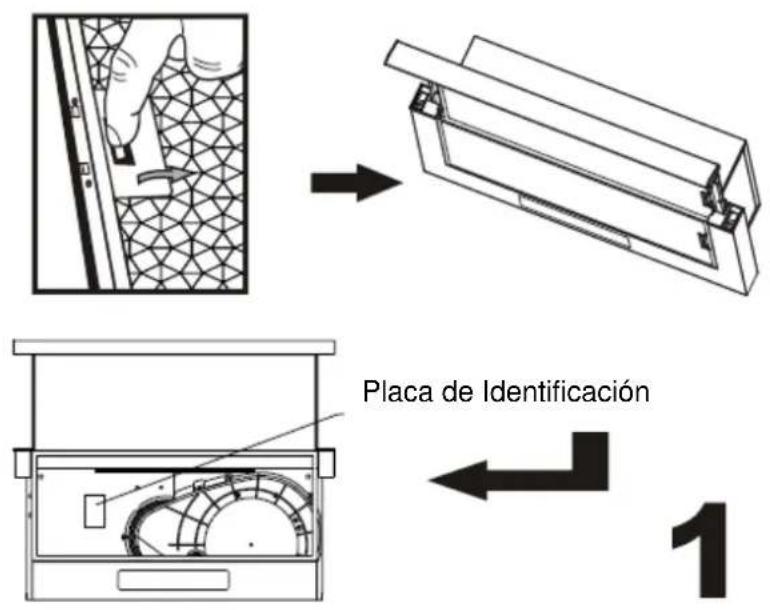

Comprobar la tensión y la frecuencia en la placa de identificación situada en el interior de la campana.

Información

El aire no deberá expulsarse a través de una chimenea de extracción de humos de aparatos a gas u otros combustibles (no aplicable a aparatos que solo expulsen aire de retorno a la estancia).

2

Al instalada la campana, recomendamos que la parte inferior de la misma quede como mínimo 650 mm y como máximo 750 mm por encima de los elementos de cocción y los fogones.

3

Información

Apretar los tornillos a ambos lados del deflector de aire de recirculación para evitar vibraciones cuando la campana esté en funcionamiento.

4

Instalación

Asegúrese de apagar la corriente antes de iniciar la instalación.

Antes de instalar la campana extractora, fije primero la aleta del regulador sobre la salida de aire de la campana

Información

Conectar una manguera universal, seleccionando la dirección de la aireación.

Según la Imagen 4, asegure la posición de las campanas en el alojamiento. Luego use el troquel para perforar orificios de diámetro ∅7 en el alojamiento. Fijar los 4 tapones de expansión y los tornillos en los cuatro orificios.

La distancia más idónea entre la parte inferior del aparato y el alojamiento del mismo a ambos lados debe ser inferior a 2mm. Deberá asegurarse de no dejar espacio entre la parte superior y el alojamiento, mientras que el espacio hasta la parte de atrás no deberá ser superior a 10mm. El enchufe debe ser fácilmente accesible y el equipo fácil de desmontar.

6

Información

Al cortar o perforar la pared o techo, deberá vigilar de no dañar el cableado eléctrico u otr elementos ocultos.

La campana extractora es completamente adaptable a las diferentes direcciones de aireación.

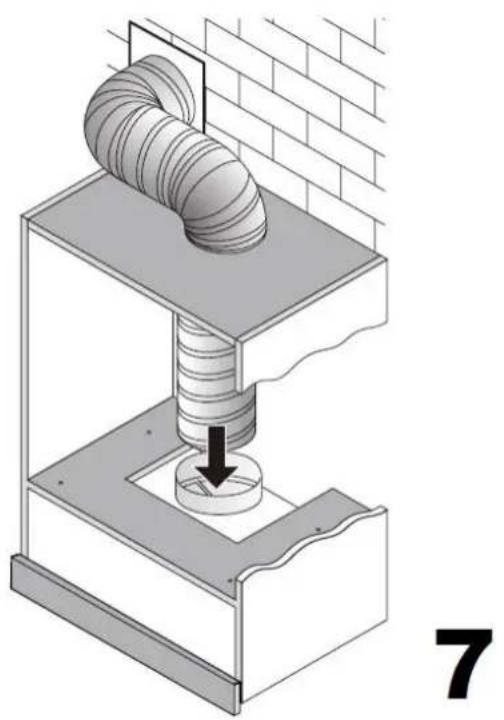

Conectar la manguera (no incluida) al conducto de aire.

La posición vertical es la más habitual. Si su cocina tiene un altillo o falso techo, este puede utilizarse para tirar el conducto por ahí.

El aire no deberá expulsarse a través de una chimenea de extracción de humos de aparatos a gas u otros combustibles.

Controlos:

El panel telescópico controla la corriente, simplemente eliminándola del mismo. También puede regularse la potencia de la campana, introduciéndola en el panel. La campana no tiene corriente.

Posteriormente, a ambos lados y debajo del panel frontal se encuentran los dos interruptores: de la luz (en posición "0", la luz está apagada; en posición "I" la luz está encendida) y, al otro lado, el interruptor del motor (en posición "0", el motor no funciona; en posición "I", el motor funciona a baja velocidad; en posición "II", el motor funciona a alta velocidad).

Información

No tocar la bombilla hasta pasada media hora después de usarse. La bombilla no debe cubrirse con aislante térmico u otros materiales.

Si el cable de alimentación está dañado, este deberá ser sustituido por el fabricante, por un servicio autorizado o por personal cualificado para evitar cualquier tipo de peligro.

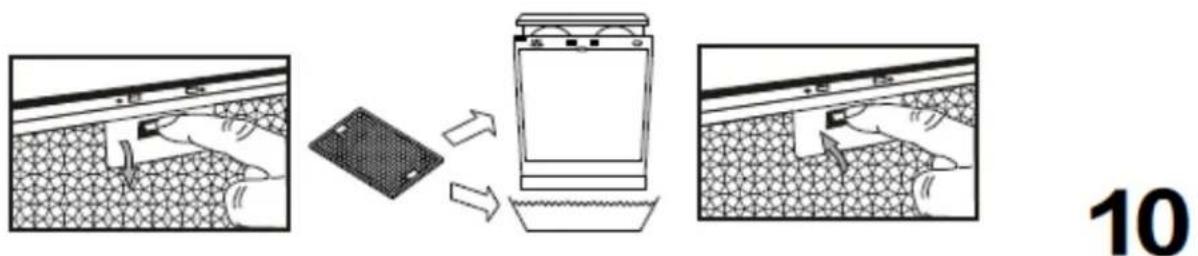

Se recomienda limpiar el filtro metálico cada tres meses siguiendo las instrucciones siguientes:

• Retirar el filtro metálico de la campana y lavarlo con una solución de agua y detergente líquido neutro, poniéndolo en remojo.
• Aclarar bien con agua caliente y dejar secar.
• El filtro metálico puede lavarse también en el lavavajillas.
• El filtro metálico puede cambiar de color con los distintos lavados. Esto no será motivo de reclamación por parte del cliente ni de sustitución del filtro. filtro metálico.

Información

Existe un riesgo de incendio si la limpieza no se realiza conforme a las instrucciones.

Correcta eliminación de este producto

Este símbolo indica que este producto no puede ser lanzado a la basura corriente en toda la UE. Para evitar posibles daños al medio ambiente o para la salud humana por una eliminación de residuos incontrolada, este producto deberá reciclarse de manera responsable para fomentar la reutilización sostenible de los recursos materiales. Para retornar el dispositivo usado utilice los sistemas de recogida y retorno establecidos o contacte con e vendedor donde compró el aparato. Este podrá reciclar el producto de manera responsable.

El fabricante declinará toda responsabilidad en caso de no observarse o respetarse las anteriores recomendaciones e instrucciones de instalación, uso y mantenimiento durante el uso de la campana extractora.

CONDICIONES DE GARANTIA

1. La garantía es válida sólo en la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA

1. Con la modificación o desaparecimiento de la placa de identificación del aparato.
2. Superado el período de 2 años para la línea doméstica e 6 meses para la hostelaria, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.

ASSISTENCIA TÉCNICA

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de los siguientes contactos:

Telef. 902 099 504

http://www.jocel.es

SEDE:

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato CAMPANA EXTRACTORA

Marca JOCEL

Modelo JEGA007605

Cumple con las siguientes directivas europeas y normas de aplicación

Baja Volte

2014/35/EU

EN 60335-2-31:2014

EN 60335-1:2012 + A11:2014

+ A13:2017

EN 62233:2008

Compatibilidade Electromagnética

2014/30/EU

EN 55014-1:2017

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 55014-2:2015
