Tipo de Produto	Exaustor de Cozinha
Marca	Jocel
Modelo	JEGA007605
Dimensões (L x P x A)	60 cm x 50 cm x 30 cm
Peso	8 kg
Alimentação Elétrica	220-240 V, 50/60 Hz
Potência do Motor	120 W
Número de Velocidades	3
Capacidade de Extração	400 m³/h
Nível de Ruído	55 dB (máx.)
Filtro de Gordura	Malha de alumínio, lavável
Filtro de Carvão	Opcional, para modo de recirculação
Iluminação	2 x 1,5 W LED
Tipo de Controlo	Botão de pressão
Diâmetro de Saída	150 mm
Classe Energética	B
Tipo de Instalação	Montagem na parede
Material	Aço inoxidável
Inclui	Kit de instalação, manual do utilizador

Perguntas frequentes - JEGA007605 Jocel

Como instalar o exaustor de cozinha?

A instalação deve ser feita por um profissional qualificado. Certifique-se de que o exaustor está montado pelo menos 65 cm acima de fogões a gás e 50 cm acima de fogões elétricos. Utilize o kit de instalação fornecido e siga as instruções do manual para a instalação com duto ou recirculação.

Como limpar o filtro de gordura?

O filtro de gordura de malha de alumínio pode ser removido e lavado com água morna e sabão ou na máquina de lavar louça a baixa temperatura. Deixe secar completamente antes de recolocar. Limpe mensalmente ou com mais frequência para uso intenso.

Como substituir o filtro de carvão?

Para o modo de recirculação, o filtro de carvão deve ser substituído a cada 3-6 meses dependendo do uso. Solte os clipes do filtro, remova o filtro antigo, insira um novo e fixe-o novamente. Certifique-se de que o exaustor está desligado durante a substituição.

O exaustor pode funcionar em modo de recirculação?

Sim, o Jocel JEGA007605 pode funcionar em modo de recirculação instalando um ou dois filtros de carvão (não incluídos). Este modo filtra o ar através dos filtros e devolve-o à cozinha.

Qual é o nível de ruído do exaustor?

O nível de ruído varia conforme a velocidade. Na velocidade máxima, é cerca de 55 dB, comparável a uma conversa normal. As velocidades mais baixas são mais silenciosas.

Como trocar as lâmpadas?

O exaustor utiliza lâmpadas LED (2 x 1,5 W). Para substituir, desligue a alimentação, remova a tampa da lâmpada ou lente, puxe suavemente o módulo LED e insira uma lâmpada LED compatível. Evite tocar na nova lâmpada com as mãos nuas.

Por que o exaustor não está funcionando?

Verifique se o cabo de alimentação está ligado e o fusível intacto. Certifique-se de que o disjuntor não disparou. Se ainda não funcionar, o motor ou a placa de controlo podem estar com defeito; contacte o serviço de apoio ao cliente.

Como configurar a função temporizador?

O modelo JEGA007605 inclui um temporizador que pode ser configurado para desligar automaticamente o exaustor após 15 ou 30 minutos. Pressione o botão do temporizador (se disponível) até selecionar o tempo desejado. Consulte o manual para combinações específicas de botões.

Qual é a cobertura da garantia?

A Jocel normalmente oferece uma garantia de 2 anos que cobre defeitos de fabrico. É necessária a prova de compra. A garantia não cobre danos causados por instalação incorreta, uso indevido ou desgaste normal dos filtros.

Como ajustar as configurações de velocidade?

Utilize os botões de pressão no painel de controlo para selecionar entre três níveis de velocidade (baixa, média, alta). Pressione o botão correspondente à velocidade desejada. Alguns modelos podem ter uma função de potência máxima para extração máxima.

MANUAL DE UTILIZADOR JEGA007605 Jocel

Por favor leia atentamente as Instruções deste Manual.

ATENÇÃO: As partes acessíveis podem ficar muito quentes quando são utilizadas com aparelho de cozinhar.

Em determinadas circunstâncias os aparelhos elétricos podem ser um perigo elétrico.

1. Deve existir ventilação adequada na divisão em que o exaustor é utilizado ao mesmo tempo que outros aparelhos a gás ou outros tipos de combustíveis.
2. Não retire os filtros enquanto o exaustor está a trabalhar.
3. Só toque na lâmpada meia hora pós a utilização do aparelho.
4. Não acenda chamas por baixo do exaustor.
5. Evite acender o fogão a gás ou placa enquanto não colocar uma panela sobre o queimador, uma vez que isso pode danificar os filtros e causar em perigo de incêndio.
6. Quando estiver a fazer fritos verifique constantemente para evitar que salpicos de óleo sobreaquecido causem um incêndio.
7. Desligue a ficha da tomara antes de efetuar manutenção.
8. A regulamentação relacionada com a descarga de ar tem de ser cumprida.
9. Quando o exaustor e outros aparelhos que funcionem a outro tipo de energia estão em operação simultaneamente, a pressão negativa na divisão não deve exceder 4 Pa (4x10 ^-5 bar).
10. Caso o cabo de alimentação fique danificado, este tem de ser substituído pelo fabricante, pela assistência pós-venda ou por um técnico qualificado para evitar situações de perigo.
11. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento desde que sejam supervisionadas ou tenham recebido instruções relacionadas com a utilização do aparelho numa forma segura e desde que compreendam os perigos envolvidos. As crianças a menos que estas tenham 8 anos de idade e estejam sob a supervisão de um adulto.
12. O exaustor destina-se a ser instalado por cima de um fogão ou placa que não tenha mais de quatro queimadores.
13. Apenas deve ser utilizado no interior e para uso doméstico.
14. Quando o aparelho não estiver a ser utilizado e antes da limpeza, desligue o aparelho da tomada.
15. Atenção! Siga o aviso na folha de instruções sobre o funcionamento do aparelho quando o ar é descarregado da divisão.
16. Existe um perigo de incêndio se a limpeza não for efetuada de acordo com as instruções.

Informações e conselhos

Verifique a tensão e a frequência indicadas na placa de características localizada no interior do exaustor.

Informação

O ar não pode ser descarregado para uma chaminé que está a ser utilizada para vapores de escap de aparelhos a gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a divisão).

Recomendamos que, após a instalação, a parte inferior do exaustor não seja inferior a 650 mm e não esteja a mais de 750 mm acima dos elementos de aquecimento e queimadores

2

3

Informação

Aperte os parafusos em ambos os lados do defletor da abertura de recirculação para evitar vibração quando o exaustor estiver em trabalhar.

4

Certifique-se de que a alimentação foi desligada antes de iniciar esta instalação.

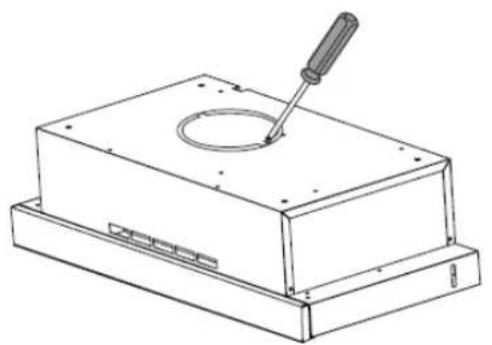

Antes de instalar o exaustor, primeiro fixe a aba amortecedora na saída de ar do exaustor.

Informação

Ligue o tubo universal, selecionando facilmente o sentido de ventilação.

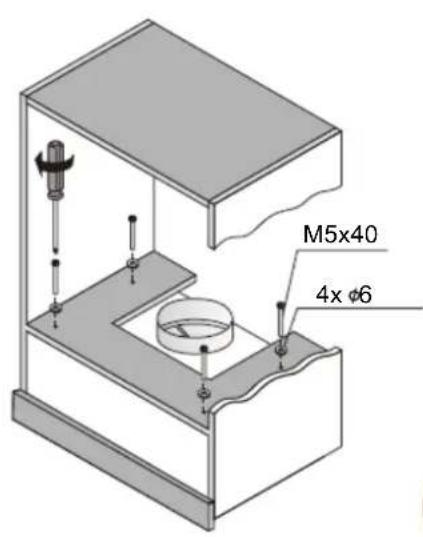

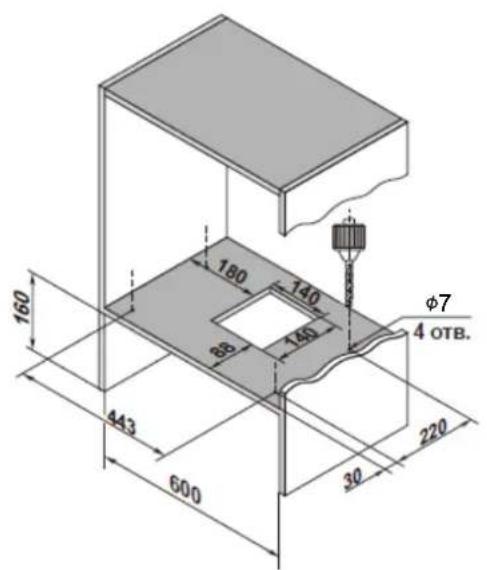

De acordo com a Fig. 4, certifique-se da posição do exaustor no armário. Depois, use o estêncil para fazer quatro furos de ∅7 no armário. Fixe quatro conjuntos de buchas de expansão e parafusos nos quatro furos.

A melhor distância entre a parte inferior do exaustor e do armário em dois lados deve ser inferior a 2 mm. Deve certificar-se de que não há distância entre a parte de cima e o armário, a diferença para a parte de trás não deve ser superior a 10 mm, a ficha deve ser de fácil acesso, o que tornará a montagem fácil.

6

Informação

Quando fizer cortes ou furos na parede ou no teto, não danifique a instalação elétrica ou outras instalações ocultas.

O exaustor é totalmente conversível para diferentes sentidos de ventilação.

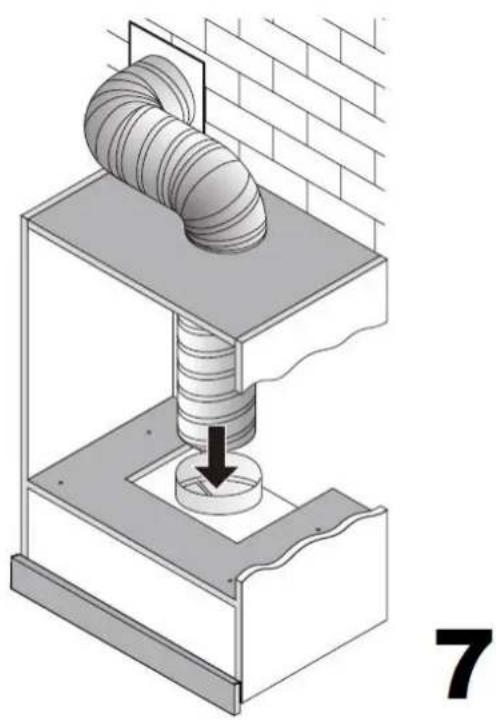

Ligue o tubo (não fornecido) à conduta de ar.

A saída na vertical é o mais comum, se a sua cozinha tiver um espaço de sótão por cima, a passagem do tubo pode ser feita através do armário e sótão até à tampa do telhado.

O ar não pode ser descarregado numa chaminé que seja utilizada para vapores de escape de aparelhos a gás ou outros combustíveis.

Controlos:

A placa telescópica controla a energia elétrica, ao puxar para fora da placa telescópica, o exaustor pode receber alimentação, ao empurrar para dentro da placa telescópica, o exaustor não tem alimentação.

Em ambos os lados e sob o painel frontal estão os interruptores para a lâmpada e para o motor. O interruptor da lâmpada: Se pressionar o botão interruptor para “0”, a lâmpada não se acende; Se pressionar o botão interruptor para “I”, a lâmpada acende-se; no outro lado está o interruptor do motor: em “0” o motor não está na posição de funcionamento; Pressione o botão interruptor para “I”, o motor funciona a baixa velocidade; Pressione o botão interruptor para “II”, o motor funciona na velocidade máxima.

Informação

Não toque na lâmpada dentro de meia hora depois de usar o aparelho. A lâmpada não deve ser coberta com isolamento térmico ou outro material.

Caso o cabo de alimentação fique danificado, este tem de ser substituído pelo fabricante, pela assistência pós-venda ou por um técnico qualificado para evitar situações de perigo.

Substituindo a Lâmpada

É recomendável limpar o filtro metálico a cada três meses seguindo as instruções seguintes:

• Remova o filtro metálico do exaustor e lave-o numa solução de água e detergente líquido neutro, deixando-o de molho.
• Enxague bem com água morna e deixe secar.
• O filtro metálico também pode ser lavado na máquina de lavar louça. O filtro metálico pode mudar de cor após várias lavagens. Isto não é motivo para reclamação do cliente nem para substituição do filtro metálico.

Informação

Existe um perigo de incêndio se a limpeza não for efetuada de acordo com as instruções.

Eliminação Correta deste produto

Este símbolo indica que este produto não deve ser eliminado com outros resíduos domésticos em toda a UE. Para evitar eventuais danos para o ambiente ou para a saúde humana a partir de resíduos não controlados, recicle-o de forma responsável para promover a reutilização sustentável de recursos materiais. Para devolver o seu aparelho usado, por favor, utilize os sistemas de recolha e devolução ou entre em contacto com o vendedor onde o produto foi adquirido. Este pode recolher este produto para reciclagem ambientalmente segura.

O fabricante rejeita qualquer responsabilidade se as recomendações e instruções anteriores relativas à instalação, manutenção e utilização não forem cumpridas e respeitadas quando utilizar o exaustor.

CONDIÇÕES GERAIS DE GARANTIA

1. A Garantia só é válida mediante apresentação da fatura de compra do produto.
2. Esta GARANTIA limita-se exclusivamente à substituição de peças ineficazes por defeito de fabrico.
3. A eliminação das várias avarias do âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme critério dos nossos serviços técnicos. As peças defeituosas são da nossa propriedade.
4. Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou elétricas, inundações, humidades, etc.
5. Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240V.
6. A Garantia não abrange indemnizações por danos pessoais ou materiais causados direta ou indiretamente, seja a que título for.
7. Esta garantia cessa no momento em que se constate terem sido efetuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.

A GARANTIA CADUCA

1. Com a modificação ou desaparecimento da chapa de identificação do aparelho.
2. Excedido o prazo de 2 anos para a Linha Doméstica e 6 meses Linha Hotelaria, a Garantia caduca e a Assistência serão efetuadas debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.

ASSISTÊNCIA TÉCNICA

Para solicitar a assistência técnica, os nossos serviços estão disponíveis através dos seguintes contactos:

Rua dos Cinco Caminhos, nº516

4780-382

Santo Tirso, Portugal

Telf.: [phone]

Fax: [phone]

E-mail: [e-mail]

http://www.jocel.pt

DECLARAÇÃO DE CONFORMIDADE

CE

Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo

Aparelho: EXAUSTOR DE GAVETA

Marca: JOCEL

Modelo: JEGA007605

Está em conformidade com as seguintes diretivas europeias e normas de aplicação:

Baixa Tensão

2014/35/EU

EN 60335-2-31:2014

EN 60335-1:2012 + A11:2014

+ A13:2017

EN 62233:2008

Compatibilidade Electromagnética

2014/30/EU

EN 55014-1:2017

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 55014-2:2015
