MANUAL DE UTILIZADOR JE60I-007544 Jocel

INFORMAÇÃO E CONSELHOS

Estas instruções são para a sua segurança. Por favor leia as instruções na sua íntegra antes de usar o exaustor e conserve este manual para uma consulta futura.

ÍNDICE

Segurança....4

Antes de começar....6

Utilização....7

Limpeza e manutenção....7

Resolução de problemas.... 10

Reciclagem e descarte....11

Dados técnicos....11

Ligação Elétrica....12

Instalação....13

Condições gerais de garantia....19

Declaração de conformidade....20

Estas instruções são para a sua segurança. Por favor leia as instruções na sua íntegra antes de usar o exaustor e conserve este manual para uma consulta futura.

- Qualquer trabalho de instalação deve ser realizado por uma pessoa competente ou por um eletricista qualificado.

- Este aparelho deve ser instalado de forma correta por uma pessoa devidamente qualificada, seguindo estritamente as instruções do fabricante.

• Este aparelho está em conformidade com todas as legislações de segurança europeias recentes, mas o fabricante enfatiza que este aparelho não impede as superfícies de aquecerem durante o uso e de permanecerem quentes durante a sua utilização.
• As partes acessíveis do exaustor podem ficar quentes durante o uso. As crianças devem manter-se afastadas. É necessário ter cuidado para evitar tocar no aparelho.
• O fabricante recomenda que este aparelho seja mantido fora do alcance de bebés e de crianças.
• Este aparelho apenas pode ser usado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido instruções relativas à utilização do aparelho de uma forma segura e desde que compreendam os perigos envolvidos. As crianças não podem brincar com o aparelho. A limpeza e a manutenção do aparelho não devem ser feitas por crianças a não ser que tenham mais de 8 anos e estejam a ser vigiadas.
• Mantenha o aparelho e o respetivo cabo longe do alcance de crianças com menos de 8 anos.
• Os meios de desconexão devem estar incorporados na instalação elétrica fixa de acordo com as regras de instalações elétricas em vigor. Um interruptor de desconexão de todos os polos que tem uma separação de contacto mínima de 3mm em todos os polos deve estar conectado em fiação fixa.
• Verifique regularmente se a sua tomada e se os seus cabos de alimentação têm algum dano. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas igualmente qualificadas para evitar perigos ou lesões.
• Os cabos elétricos não devem tocar nas partes quentes do aparelho
• Certifique-se de que o cabo de alimentação não fica preso debaixo ou dentro do aparelho e evite danificar o cabo de alimentação.
• Não instale o aparelho no exterior num local húmido ou numa área propensa a fugas de água como por exemplo debaixo ou perto de um lava-louça. Se houver uma fuga de água, deixe o exaustor secar naturalmente.
• Advertência: Uma falha na montagem deste aparelho de acordo com estas instruções pode acarretar perigos elétricos.
• Advertência: Quando o exaustor de cozinha e os outros aparelhos alimentados por energia que não seja eletricidade estão a ser utilizados simultaneamente, a pressão negativa na divisão não deve exceder os 4Pa (4x10 ^-5 bar).
• Por favor deite fora o material de embalagem cuidadosamente.
• Não use sprays inflamáveis perto do aparelho.

- Também é recomendado que tenha cuidado ao usar e ao limpar o aparelho. Leia as secções sobre a limpeza e a manutenção deste aparelho com atenção.

- Não use um dispositivo de limpeza de vapor.

- O aparelho não deve ser utilizado por meio de um temporizador externo ou de um sistema de controlo remoto separado.

- O aparelho é para uso doméstico apenas.

- Advertência: Consulte a regulamentação local relativamente às saídas de vapores. Não ligue o exaustor a uma conduta de vapor, de ventilação ou de ar quente. Confirme com as autoridades locais se a ventilação da divisão é adequada. Certifique-se de que a taxa de fluxo de extração de ar máxima nos aparelhos na divisão não excede 4Pa (0.04 mbar). Na divisão, a ventilação tem de ser adequada se o exaustor for utilizado em simultâneo com aparelhos que funcionem a gás ou com outros combustíveis. O ar não deve ser extraído para um tubo que seja usado para evacuar vapores de aparelhos que funcionem a gás ou com outros combustíveis. A regulamentação relacionada com a extração de ar tem de ser cumprida.

• Advertência: Antes de ligar o exaustor, desligue o fornecimento de energia e verifique se a tensão e a frequência fornecidas coincidem com as indicadas na placa de identificação do aparelho.
• Advertência: O exaustor pode deixar de funcionar durante uma descarga electroestática (ex., relâmpago). Não há risco de dano. Desligue o fornecimento de energia do exaustor e volte a ligar um minuto depois.
• Para evitar o risco de incêndio e danos no motor, limpe o filtro de metal regularmente e regule com atenção os recipientes que contenham óleo quente.
• Não use o exaustor se este apresentar sinais de dano ou defeitos. Contacte o serviço de apoio aos clientes.
• Não pode assar alimentos debaixo deste aparelho.
• Ao instalar o aparelho, certifique-se de que se observam as seguintes distâncias entre a superfície do fogão ou da placa e a parte mais baixa do exaustor de cozinha:

  Placas de gás: 750mm. Placas elétricas: 650mm.

• O fabricante não se responsabiliza por danos pessoais ou materiais que resultem de um mau manuseamento ou de uma incorreta instalação deste aparelho.
• No que diz respeito à informação relativa à instalação, leia o parágrafo Instalação neste manual.
• No que diz respeito à informação sobre a substituição da lâmpada (não coberta pela garantia), por favor veja a secção “Limpeza e manutenção”.

Advertência:

Se a limpeza não for feita de acordo com as instruções, há risco de choque elétrico e de incêndio.

ANTES DE COMEÇAR

Informação a verificar antes de começar

• Para evitar o perigo constante no uso de aparelhos elétricos, é importante instalar corretamente este exaustor de cozinha e ler as instruções de segurança com atenção para evitar um mau manuseamento e perigo. É recomendável que guarde este manual de instruções para futuras consultas e que forneça este manual a futuros utilizadores. Após desembrulhar o exaustor de cozinha, verifique se este está intacto. Em dúvida, não use o aparelho.
• Verifique a embalagem e certifique-se de que tem todas as partes listadas.
• Escolha qual a localização adequada para o seu aparelho.
• Se este aparelho contiver vidro, tenha cuidado com o encaixe e o manuseio para evitar uma lesão ou danificar o aparelho.
• Esta placa de especificações está disponível neste aparelho. Esta placa contém toda a informação de identificação necessária para encomendar pecas de reposição.
• Caso venda, dê ou não leve este aparelho consigo ao mudar de casa, certifique-se de que entrega este manual ao novo utilizador, para que este possa familiarizar-se com o aparelho e os seus avisos de segurança.

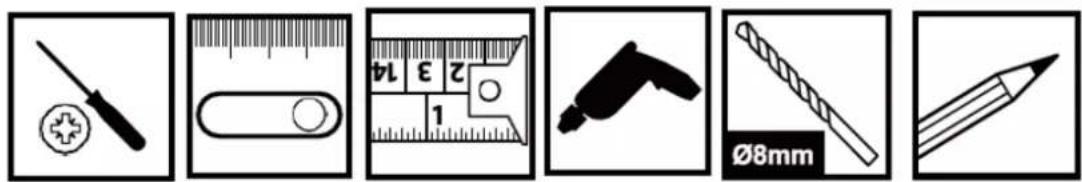

Vai precisar

Acessórios não fornecidos

- Funções do aparelho

Este aparelho extrai o ar da cozinha para remover os odores e manter um bom nível de qualidade de ar dentro da divisão, também permite iluminar a zona de cozinhar.

Painel de controlo - Funcionamento

O painel de controlo está localizado na parte de frente do exaustor.

Pressione os botões do painel (tecla de pressão mecânica) que corresponde a necessidade:

Desligar (O motor pára)

Nível de velocidade 1 (O motor funciona na velocidade mínima)

Nível de velocidade 2 (O motor funciona na velocidade média)

Nível de velocidade 3 (O motor funciona na velocidade máxima)

Botão para acender e desligar a luz

Para otimizar os resultados do seu exaustor de cozinha, é recomendável deixá-lo ligado durante 15 minutos após ter acabado de cozinhar.

LIMPEZA E MANUTENÇÃO

Advertência:

Desligue sempre o fornecimento de energia antes de efetuar trabalho de manutenção no exaustor. No caso de avaria, entre em contacto com o serviço de apoio ao cliente.

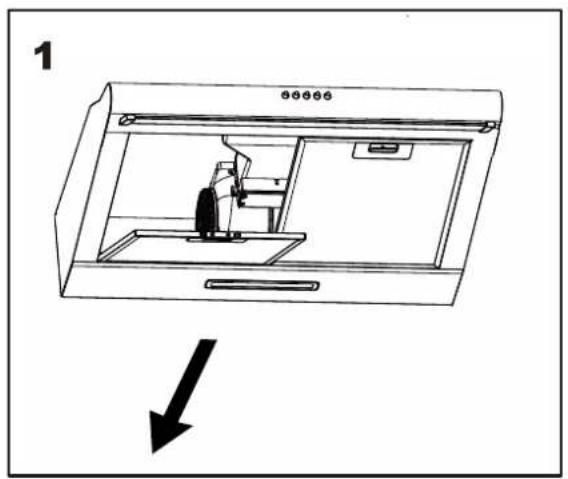

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ATIVO (NÃO FORNECIDO)

Certifique-se de que o filtro está firmemente preso. Caso contrário, poderia soltar-se e causar perigo.

Quando o filtro de carbono ativo estiver anexado, a potência de aspiração será menor.

1 X FILTRO DE CARVÃO ATIVO (NÃO FORNECIDO).

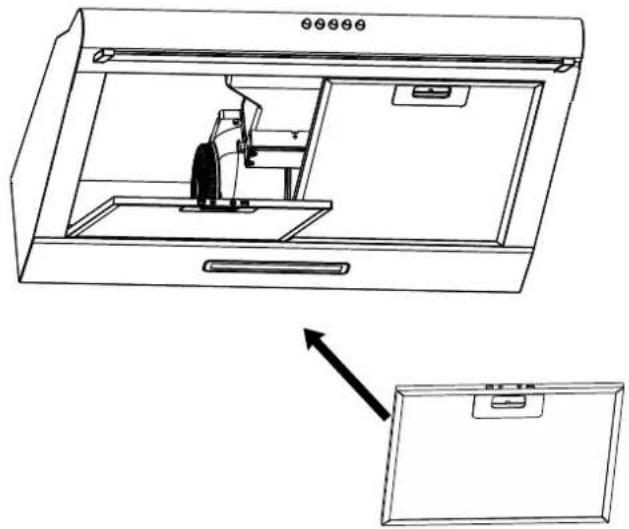

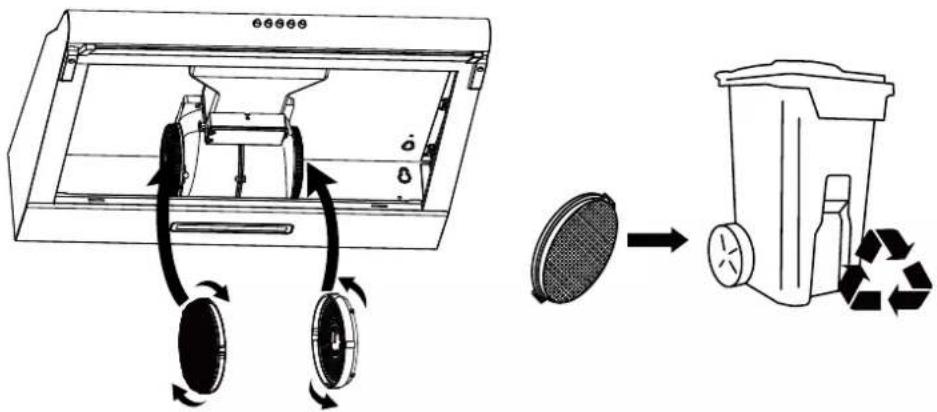

Substituição dos filtros de alumínio e de carvão ativo

Filtros de alumínio:

Para evitar incêndios ou danos no motor, limpe os filtros muito bem uma vez por mês. Para fazê-lo, remova o filtro e lave-os com água muito quente e detergente durante uma hora. Se quiser lavar os filtros na máquina de lavar louça, posicione os filtros na vertical para melhorar o processo de limpeza. Danos no motor pela não limpeza dos filtros ou pela não utilização de filtros, não são abrangidos pela garantia.

1 MÊS

Substituir de 3 em 3 meses

3 MESES

Nota: Aumente a frequência de limpeza/substituição dos filtros se o exaustor for utilizado durante mais de 2 horas por dia. Utilize sempre filtros originais do fabricante.

RESOLUÇÃO DE PROBLEMA

Problema	Causa	Solução
Vibração excessiva.	O aparelho não está corretamente instalado no suporte.	Retire o aparelho e verifique se o suporte está no local correto.
	A pá do ventilador está danificada.	Desligue o aparelho. A reparação deve ser levada a cabo apenas por técnicos de serviço qualificado.
	O motor do ventilador não está bem fixo.
Luz acesa, mas o motor não funciona.	A pá do ventilador está encravada.
	O motor está danificado.
Tanto a luz como o motor não funcionam.	A lâmpada está fundida.	Troque por uma lâmpada com a potência indicada.
	A tomada de corrente está solta.	Verifique o fornecimento de energia.
Capacidade de aspiração reduzida.	A velocidade está demasiado baixa.	Selecione uma velocidade mais elevada.
	A distância entre o exaustor de cozinha e a placa do fogão é demasiado grande.	Reajuste a distância para: Placas de gás: 750mmPlacas elétricas: 650mm
	O filtro de gordura do alumínio está sujo.	Limpe os filtros. Veja a secção Limpeza e manutenção.
	A parte superior da ventilação está obstruída.	Desimpeça qualquer obstrução.
	O filtro de carvão ativo pode estar mal colocado.	Assegure-se de que o filtro de carvão esteja instalado conforme as instruções do fabricante.
Funciona normalmente, mas os odores de cozinha persistem.	O filtro do carvão não está adaptado ao modo de recirculação ou o filtro de carvão está repleto de gordura.	Adapte o filtro de carvão ou mude o filtro. Veja a secção Limpeza e manutenção.

Nota: Se a lâmpada não funcionar, deve ser trocada. Lâmpada não incluída na garantia.

RECICLAGEM E DESCARTE

Proteger o ambiente

Não coloque os aparelhos elétricos no lixo doméstico. Por favor recicle sempre que existam instalações para estes fins. Procure aconselhamento sobre reciclagem junto dos organismos locais ou revendedores.

O símbolo no produto, ou na sua embalagem, indica que este aparelho não deve ser tratado como desperdício doméstico. Este aparelho deve ser transportado para um centro de recolha adequado para se proceder à reciclagem do equipamento elétrico e eletrónico.

Ao garantir a eliminação correta do produto, está a evitar possíveis consequências negativas para o ambiente e para a saúde pública, algo que poderia ocorrer caso este produto não fosse tratado adequadamente. Para receber informações mais detalhadas sobre a reciclagem deste aparelho, contacte o seu governo local, o serviço de recolha de resíduos domésticos ou a loja onde adquiriu o aparelho.

DADOS TÉCNICOS

Tensão da rede	220-240V-, 50Hz
Consumo de energia - Ventilador	65W
Consumo de energia - Iluminação	1 x 1.5WMax
Consumo de energia - Total	66.5W
Classe de proteção	II
Lâmpada	Max.1.5W

LIGAÇÃO ELÉTRICA

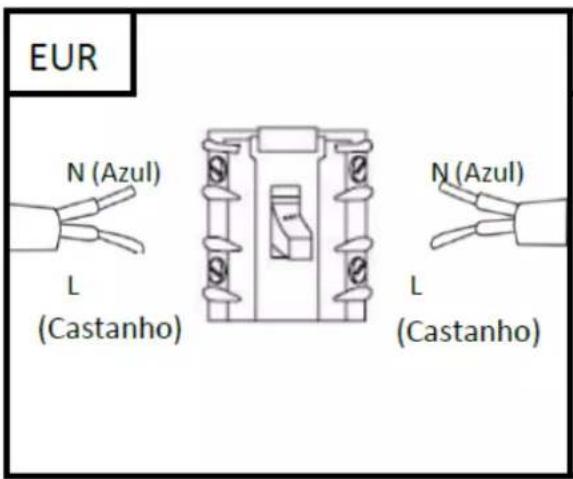

CIRCUITO

Todo o trabalho de instalação deve ser feito por uma pessoa competente ou por um eletricista qualificado. Antes de ligar a rede elétrica, certifique-se de que a tensão de rede corresponde à tensão na placa sinalética.

A rede elétrica pode ser conectada à tensão da rede através de uma conexão direta.

EUR N (Azul) L (Castanho) N (Azul) L (Castanho)

Ligação direta

Se o aparelho está a ser diretamente ligado à rede, um interruptor omnipolar deve ser instalado com uma abertura entre os contactos de pelo menos 3mm.

O instalador deve certificar-se de que foi feita uma ligação elétrica correta e que cumpra com o esquema de circuito elétrico.

O cabo não deve ser dobrado ou comprimido.

Verifique regularmente se a sua tomada e se os seus cabos de alimentação têm algum dano. Se o cabo de alimentação estiver danificado, deve ser substituído.

O fabricante não se responsabiliza por danos pessoais ou materiais que resultem de um mau manuseamento ou de uma incorreta instalação deste aparelho.

Requisitos elétricos

Qualquer instalação elétrica permanente deve obedecer aos requisitos legais mais recentes da sua localidade e às regulações das empresas locais. Por segurança, a instalação elétrica deve ser feita por um eletricista qualificado ou um empreiteiro.

Ligação elétrica

Antes de ligar a rede elétrica, certifique-se de que a tensão da rede corresponde à tensão na placa sinalética dentro do aparelho.

INSTALAÇÃO

1. Pode escolher dois tipos de instalação:

• Opção de evacuação
• Opção de recirculação

Ø120mm

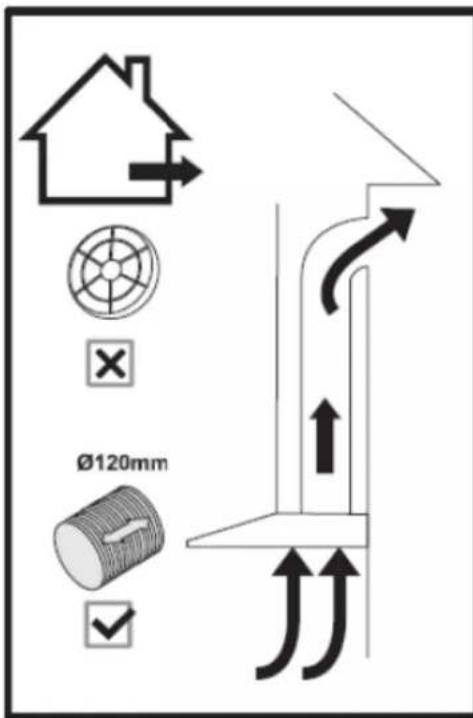

OPÇÃO DE EVACUAÇÃO

Ø120mm

OPÇÃO DE RECIRCULAÇÃO (FILTRO DE CARVÃO, NÃO FORNECIDO)

Advertência: Uma falha na montagem dos parafusos ou no conserto deste aparelho de acordo com estas instruções pode acarretar perigos elétricos.

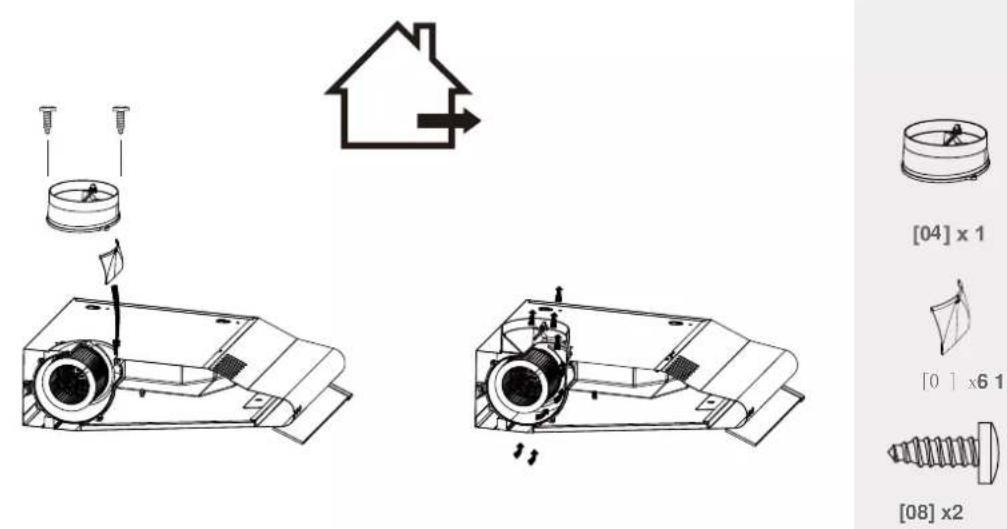

Modo de Evacuação para o exterior: instale o abafador (6) e a união do tubo (4). Este modo requer a instalação dos tubos.

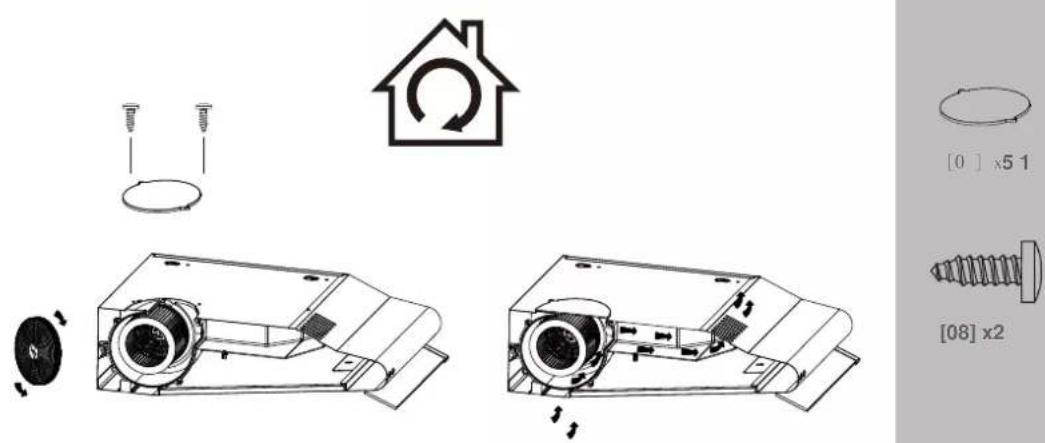

Modo de Circulação Interna: instale a tampa (5) e o filtro de carvão ativo. Este modo não necessita a instalação dos tubos.

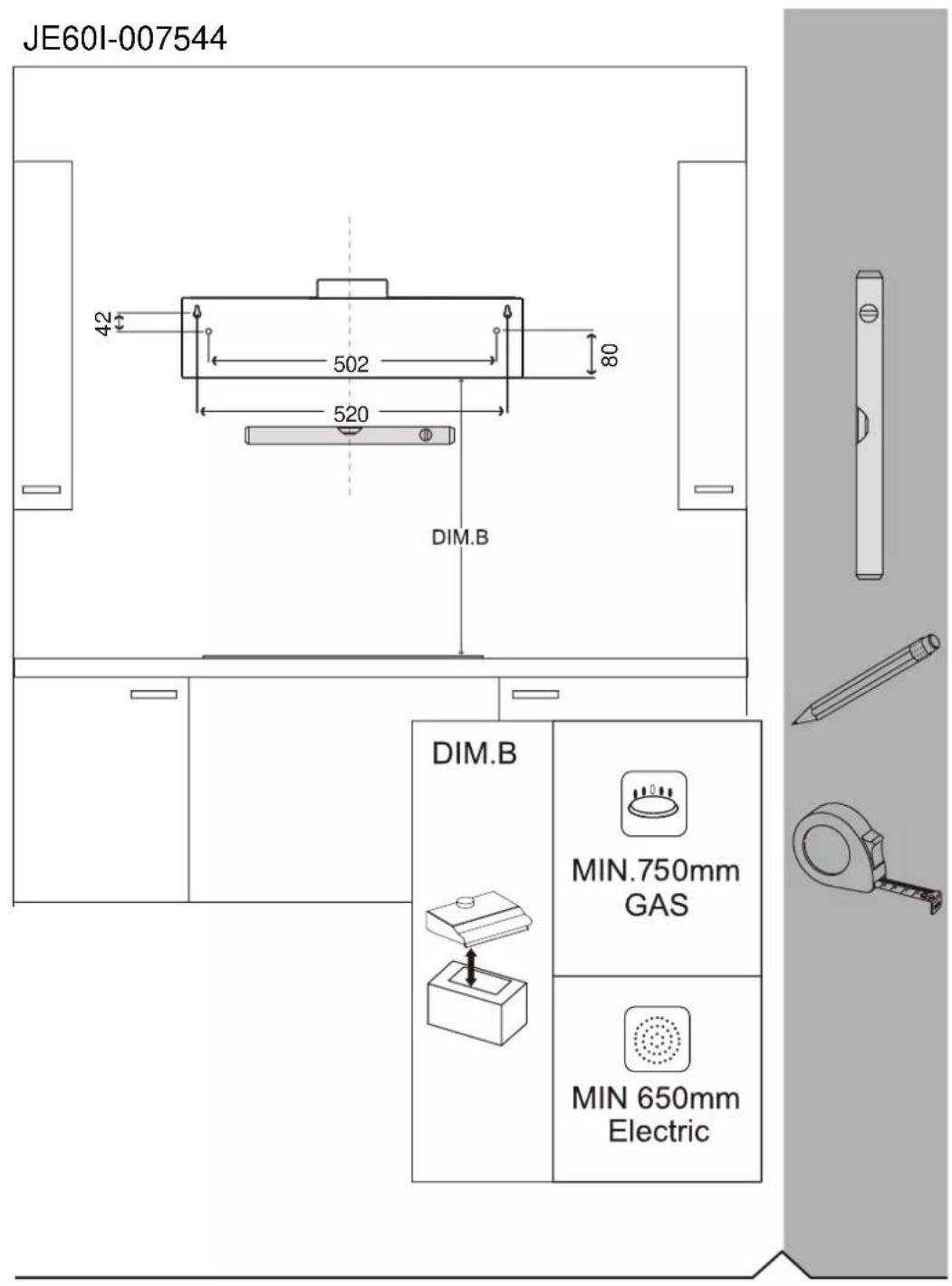

JE60I-007544 42 502 80 520 DIM.B DIM.B MIN.750mm GAS MIN 650mm Electric

Marque na parede as posições dos furos como mostrado na imagem.

As buchas de parede fornecidas são apenas apropriadas para paredes sólidas. Caso a parede seja de outro tipo, utilize outros meios de fixação mais adequados.

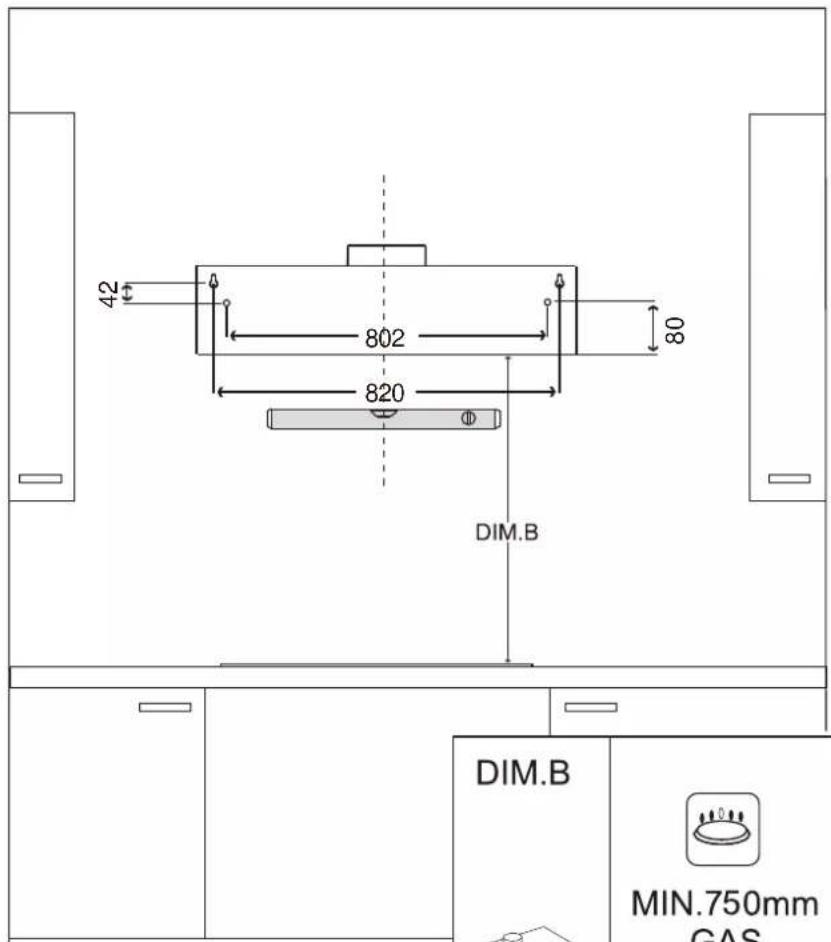

JE90I-007582

42 802 820 DIM.B DIM.B MIN.750mm GAS

MIN.750mm GAS

MIN 650mm Electric

Marque na parede as posições dos furos como mostrado na imagem.

As buchas de parede fornecidas são apenas apropriadas para paredes sólidas. Caso a parede seja de outro tipo, utilize outros meios de fixação mais adequados.

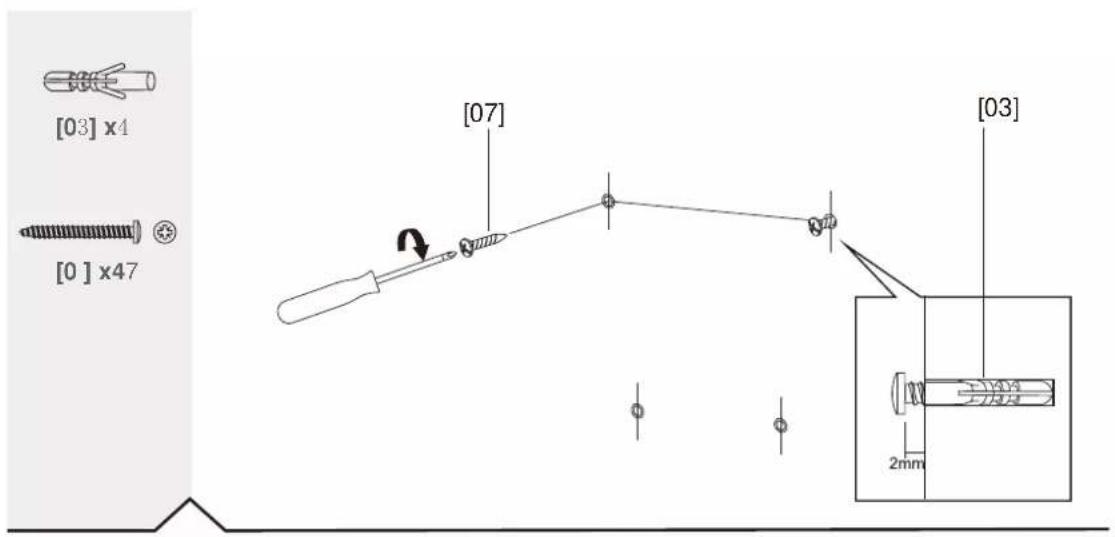

Faça os furos, insira as buchas de parede nos 4 furos, depois insira os 4 parafusos.

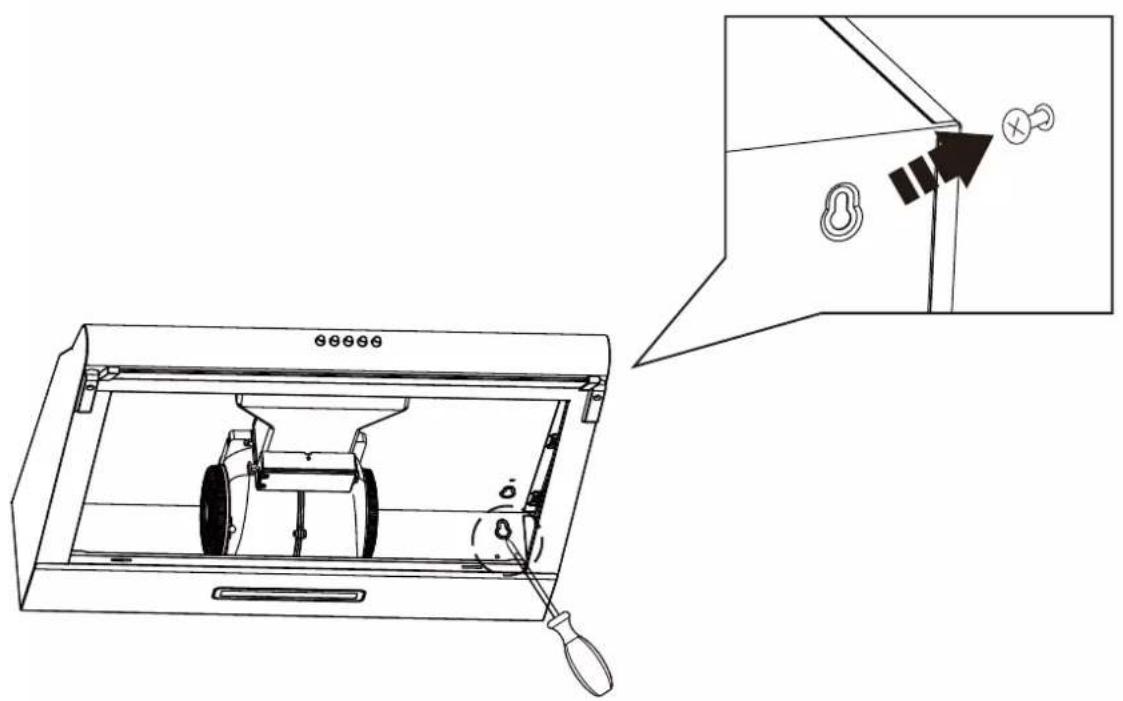

Encaixe o exaustor nos quatro parafusos, depois aperte-os.

Repare o tubo de evacuação 120 usando uma fita adesiva ou um grampo de aperto.

CONDIÇÕES GERAIS DE GARANTIA

1. A Garantia só é válida mediante apresentação da fatura de compra do produto.
2. Para reparação entregue o produto na loja onde o adquiriu ou no Centro de Assistência Técnica da JOCEL.
3. Esta GARANTIA limita-se exclusivamente à substituição de peças ineficazes por defeito de fábrica. Não incluí a lâmpada, nem o vidro de proteção frontal.
4. A eliminação das várias avarias do âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme critério dos nossos serviços técnicos. As peças defeituosas são da nossa propriedade.
5. Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou elétricas, inundações, humidades, etc.
6. Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240V.
7. A Garantia não abrange indemnizações por danos pessoais ou materiais causados direta ou indiretamente, seja a que título for.
8. Esta garantia cessa no momento em que se constate terem sido efetuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.

A GARANTIA CADUCA

1. Caso o aparelho não tenha sido instalado por um Técnico Credenciado.
2. Excedido o prazo legal em vigor para a Linha Doméstica e Linha de Hotelaria, a garantia caduca e a assistência será efetuada debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.
3. Com a modificação ou desaparecimento da chapa de identificação do aparelho.

ASSISTÊNCIA TÉCNICA

Informação dos nossos serviços técnicos através dos seguintes contactos:

Rua Dos 5 Caminhos, nº516

4780 - 382 Argemil, Santo Tirso

Porto, Portugal

Telef: 252 910 350

email: [e-mail]

http://www.jocel.pt

DECLARAÇÃO DE CONFORMIDADE

CE

Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo:

Aparelho EXAUSTOR

Marca JOCEL

Modelo JE60I-007544

Está em conformidade com as seguintes diretivas europeias e normas de aplicação:

Baixa Tensão

2014/35/EU

EN 60335-2-31:2014

EN 60335-1: 2012+A11: 2014+ A13:

2017+ A1: 2019 + A14: 2109 +

A2: 2019

EN 62233: 2008

Compatibilidade Electromagnética

2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-3:2013+A1:2019

JOCEL®

SEDE:

Rua Dos 5 Caminhos, nº516

4780 - 382 Argemil, Santo Tirso

Porto, Portugal

Telef: 252 910 350

email: [e-mail]

http://www.jocel.pt

DECLARAÇÃO DE CONFORMIDADE

CE

Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo:

Aparelho EXAUSTOR

Marca JOCEL

Modelo JE90I-007582

Está em conformidade com as seguintes diretivas europeias e normas de aplicação:

Baixa Tensão

2014/35/EU

EN 60335-2-31:2014

EN 60335-1: 2012+A11: 2014+ A13:

2017+ A1: 2019 + A14: 2109 +

A2: 2019

EN 62233: 2008

Compatibilidade Electromagnética

2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-3:2013+A1:2019
