Tipo de producto	Placa de inducción
Marca	AEG
Modelo	HKP77420IB
Ancho del producto	77 cm
Profundidad del producto	52 cm
Altura del producto	5 cm
Peso del producto	12 kg
Alimentación	230 V / 50 Hz, 7.4 kW
Número de zonas de cocción	4
Función de refuerzo (PowerBoost)	Sí, en todas las zonas
Función temporizador	Sí, con apagado automático
Bloqueo de seguridad infantil	Sí
Apagado automático de seguridad	Sí
Reconocimiento de tamaño de olla	Sí, automático
Superficie	Vidrio cerámico negro
Limpieza y mantenimiento	Limpiar con paño húmedo y detergente suave; no usar abrasivos
Piezas de repuesto	Disponibles en servicio técnico AEG
Reparabilidad	Índice de reparabilidad: 8.5/10
Información general	Manual de usuario disponible en PDF

Preguntas frecuentes - HKP77420IB AEG

¿Cómo instalar la placa AEG HKP77420IB?

La instalación debe ser realizada por un electricista cualificado. Asegúrese de que la encimera tenga un hueco de 77x52 cm y la conexión eléctrica sea de 230 V con protección adecuada. Siga las instrucciones del manual.

¿Qué tipo de ollas se pueden usar?

Solo recipientes con base ferromagnética aptos para inducción. Use un imán para comprobarlo. El diámetro mínimo es de 12 cm para las zonas pequeñas.

¿Cómo limpiar la superficie de vidrio cerámico?

Limpie con un paño suave y un limpiador específico para vitrocerámica. Evite estropajos abrasivos. Retire los derrames inmediatamente para evitar manchas.

¿Qué significa el código de error E2?

El código E2 indica un sobrecalentamiento. Apague la placa y espere a que se enfríe. Si persiste, contacte al servicio técnico AEG.

¿Cómo activar el bloqueo infantil?

Toque el símbolo de candado durante 3 segundos. Se encenderá un indicador. Repita la operación para desbloquear.

¿Cuánto consume la placa?

La potencia máxima total es de 7.4 kW. El consumo real varía según el uso. Se recomienda un diferencial de 32 A.

¿Se puede usar la función PowerBoost en todas las zonas?

Sí, PowerBoost está disponible en cada zona de cocción, pero no puede activarse simultáneamente en todas debido a la limitación de potencia.

¿Cómo reiniciar la placa tras un fallo eléctrico?

Desconecte la placa de la red eléctrica durante 1 minuto y vuelva a conectarla. Si el problema continúa, llame al servicio técnico.

¿Dónde descargar el manual de usuario?

Puede descargar el manual en PDF desde la página web de AEG o desde notice-facile.com introduciendo el modelo HKP77420IB.

¿Qué garantía tiene la placa AEG HKP77420IB?

La garantía oficial es de 2 años desde la fecha de compra. Para reparaciones fuera de garantía, contacte con el servicio técnico autorizado AEG.

MANUAL DE USUARIO HKP77420IB AEG

PARA RESULTADOS PERFEITOS

Risco de ferimentos, queimaduras e choque eléctrico.

3.3 Indicadores de grau de cozedura

Para seleccionar a zona de cozedura:

6.3 Öko Timer (Temporizador Eco)

10.1 Placa de características

1. INFORMACIÓN SOBRE SEGURIDAD......28
2. INSTRUCCIONES DE SEGURIDAD....30
3. DESCRIPCIÓN DEL PRODUCTO....32
4. USO DIARIO....34

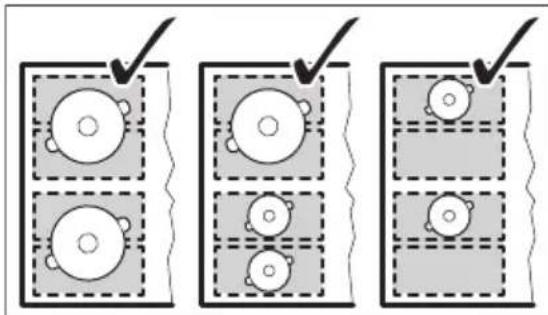

5. ZONA DE COCCIÓN FLEXIBLE DE INDUCCIÓN....38
6. CONSEJOS....41
7. MANTENIMIENTO Y LIMPIEZA....43
8. SOLUCIÓN DE PROBLEMAS....44
9. INSTALACIÓN......47
10. DATOS TÉCNICOS....50
11. EFICACIA ENERGÉTICA....51

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer un rendimiento impecable durante muchos años, con innovadoras tecnologías que facilitarán su vida y prestaciones que probablemente no encuentre en electrodomésticos corrientes. Por favor, dedique algunos minutos a la lectura para disfrutar de todas sus ventajas.

Consulte en nuestro sitio web:

Obtener consejos, folletos, soluciones a problemas e información de servicio: www.aeg.com/webselfservice

Registrar su producto para recibir un mejor servicio: www.registeraeg.com

Adquirir accesorios, artículos de consumo y recambios originales para su aparato: www.aeg.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.

Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de tener la siguiente información a mano: Modelo, PNC, Número de serie.

La información se puede encontrar en la placa de características.

⚠️ Advertencia / Precaución-Información sobre seguridad

i Información general y consejos

Información sobre el medio ambiente

Salvo modificaciones.

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos: Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

- No deje que los niños jueguen con el aparato.

- Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

- Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.

- Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.

- La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

- Los niños de 3 años o menos deben mantenerse alejados de este aparato en todo momento mientras funciona.

1.2 Seguridad general

- ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. Es necesario mantener alejados a los niños de menos de 8 años salvo que estén bajo supervisión continua.

• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.
• ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado.
• ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos.
• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.
• No utilice un limpiador a vapor para limpiar el aparato.
• Tras el uso, apague la zona de cocción con el mando y no preste atención al detector de tamaño.
• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato para evitar el riesgo de descarga eléctrica.
• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.

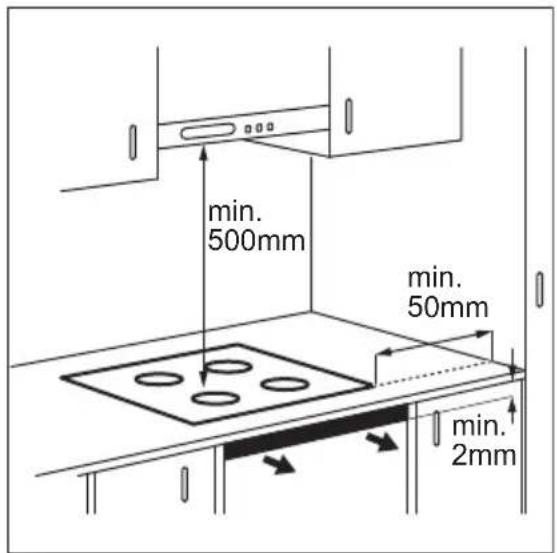

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.
• Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.
• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.
• Deje un espacio de ventilación de 2 mm entre la encimera y el frente de la unidad situada bajo ella. La garantía no cubre los daños causados por la falta de una ventilación adecuada.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.
• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• Asegúrese de que hay instalada una protección contra descargas eléctricas.
• Establezca la descarga de tracción del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Uso del aparato

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.
• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No se confíe por el detector de tamaño.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Si la superficie del aparato está agrietada, desconéctelo inmediatamente de la fuente de alimentación. De esta forma evitará descargas eléctricas.

- Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.

- Cuando se coloca comida en aceite caliente, éste puede saltar.

ADVERTENCIA!

Riesgo de incendio y explosiones

- Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.

- Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.

- El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.

- No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA!

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.
• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.
• No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

- Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

2.4 Mantenimiento y limpieza

- Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

- Apague el aparato y déjelo enfriar antes de limpiarlo.

- Desconecte el aparato de la red eléctrica antes de realizar el mantenimiento.

- No utilice pulverizadores ni vapor de agua para limpiar el aparato.

- Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

2.5 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

2.6 Asistencia

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

3. DESCRIPCIÓN DEL PRODUCTO

3.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción
2 Panel de control
3 Área de cocción por inducción flexible formada por cuatro secciones

3.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Función Comentario
1	PowerSlide Para activar y desactivar la función.
2	FlexiBridge Para cambiar entre los tres modos de la función.
3	- Indicadores de tiempo de las zonas de cocción	Muestra la zona para la que se ha ajustado la hora.
4	- Indicador del temporizador	Para mostrar la hora en minutos.
5	- Indicador del nivel de calor	Para mostrar el nivel de calor.
6	STOP+GO	STOP+GO Para activar y desactivar la función.
7	Cierre / Bloqueo de seguridad para niños	Para bloquear y desbloquear el panel de control.
8	- Barra de control Para ajustar la temperatura.
9	La función Power Para activar y desactivar la función.
10	- Para seleccionar una zona de cocción.
11	- Para aumentar o disminuir el tiempo.
12	ENCENDIDO/APAGADO Para activar y desactivar la placa.
13	- Barra de control Para ajustar el calor de la zona de cocción de inducción flexible.
14	- Indicadores de modo FlexiBridge	Para mostrar el modo FlexiBridge activo.

3.3 Indicación de la temperatura en pantalla

Pantalla Descripción
0	La zona de cocción está apagada.
1 - 14	La zona de cocción está en funcionamiento.
u	STOP+GO está funcionando.
A	Calentamiento automático está funcionando.
P	La función Power está en funcionamiento.
E+ número	Hay un fallo de funcionamiento.
☐/☐	OptiHeat Control (indicador de calor residual de 3 pasos): seguir co-cinando / mantener caliente / calor residual.
☐	La función Cierre / Bloqueo de seguridad para niños está funcionando.
☐	El recipiente es inadecuado o demasiado pequeño, o no se ha colocado ningún recipiente sobre la zona de cocción.
☐	Apagado automático está funcionando.
☐/☐-☐	PowerSlide está funcionando.

3.4 OptiHeat Control (indicador de calor residual de 3 pasos)

ADVERTENCIA!

quemaduras por calor residual. El indicador muestra el nivel de calor residual. Cuando la placa de cocción está caliente y aparece el indicador de calor residual, en la superficie de la placa se iluminan flexibridge y líneas transversales.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente, lo que hace que la superficie vitrocerámica se caliente por el calor del mismo.

4. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

4.1 Activación y desactivación

Toque Burante 1 segundo para encender o apagar el la placa de cocción.

El panel de control se enciende tras activar la placa de cocción y se apaga tras desactivarla. Mientras la placa de cocción está desactivado, sólo es visible el sensor ①.

4.2 Apagado automático

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción están apagadas,
• no se ajusta un nivel de calor después de encender la placa,

• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.

• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.

• está utilizando utensilios de cocina no adecuados. Se ilumina el símbolo y la zona de cocción se apaga automáticamente después de 2 minutos.
• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.

Relación entre el ajuste de calor y el tiempo tras el que se apaga la placa de cocción:

Ajuste del nivel de calor	La placa de coc-ción se apaga.
u, 1 - 3	6 horas
4 - 7 5 horas
8 - 9 4 horas
10 - 14 1,5 hora

4.3 Ajuste de temperatura

Para ajustar o cambiar la temperatura:

Toque la barra de control en el ajuste de temperatura adecuado o desplace el dedo a lo largo de la barra de control hasta llegar al ajuste de temperatura adecuado.

4.4 Uso de las zonas de cocción

Coloque el utensilio de cocina sobre la cruz / el cuadrado que figura en la superficie sobre la que cocina. Cubra por completo la cruz/el cuadrado. Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina. Puede cocinar con utensilios de cocina de mayores dimensiones utilizando dos zonas de cocción al mismo tiempo.

4.5 Calentamiento automático

Active esta función para alcanzar el ajuste de calor que desea en menos tiempo. Cuando se activa, la zona opera en el ajuste más alto al inicio y después sigue cocinando con el ajuste de calor deseado.

Para activar la función, la zona de cocción debe estar fría.

Para activar la función de una zona de cocción: toque P (se enciende).

Toque inmediatamente el ajuste de calor que desee. Transcurridos 5 segundos, A se enciende.

Para desactivar la función: cambie el ajuste de calor.

4.6 La función Power

Esta función suministra potencia adicional a las zonas de cocción por inducción. La función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.

Consulte el capítulo "Información técnica".

Para activar la función de una zona de cocción: toque. Se enciende.

Para desactivar la función: cambie el ajuste de calor.

4.7 Temporizador

Temporizador

Puede utilizar esta función para ajustar el tiempo que desee que funcione la zona de cocción para un único proceso de cocción.

Ajuste primero temperatura para la zona de cocción y después la función.

Para seleccionar la zona de cocción:

toque varias veces hasta que se encienda el indicador de la zona de cocción que desea.

Para activar la función: toque la parte

+ del temporizador para programar el tiempo (00 - 99 minutos). La cuenta atrás comenzará cuando el indicador de la zona de cocción parpadee más lentamente.

Para comprobar el tiempo restante:

seleccione la zona de cocción con ⚠. El indicador de la zona de cocción comienza a parpadear rápidamente. La pantalla muestra el tiempo restante.

Para modificar el tiempo: seleccione la zona de cocción con Ítoque o+.

Para desactivar la función: seleccione la zona de cocción con y toque. El tiempo restante cuenta atrás hasta 00. El indicador de la zona de cocción se apaga.

Cuando ha transcurrido el tiempo, se activa la señal acústica y 00 parpadea. Se apaga la zona de cocción.

Para detener la señal acústica: toque

CountUp Timer (Tiempo de cocción)

Puede utilizar esta función para supervisar la duración de funcionamiento de la zona de cocción.

Para seleccionar la zona de cocción:

toque 1 varias veces hasta que se encienda el indicador de la zona de cocción que desea.

Para activar la función:toque del

temporizador; UP se enciende. La cuenta de cronómetro comienza cuando el indicador de la zona de cocción parpadea más lentamente. La pantalla alterna entre UP y el tiempo transcurrido (minutos).

Para ver el tiempo de funcionamiento de la zona de cocción: seleccione la

zona de cocción con ⚠. El indicador de la zona de cocción comienza a parpadear rápidamente. La pantalla muestra cuánto tiempo ha estado funcionado la zona.

Para desactivar la función: seleccione la zona de cocción con y toque o. El indicador de la zona de cocción se apaga.

Avisador tiempo

Puede utilizar esta función como

Avisador mientras la placa está activada y las zonas de cocción no funcionan. La pantalla de temperatura muestra 📄.

Para activar la función: toque ⚠️

Toque o del temporizador para ajustar el tiempo. Cuando ha transcurrido el tiempo, se activa la señal acústica y 00 parpadea.

Para detener la señal acústica: toque ⏻.

La función no afecta al funcionamiento de las zonas de cocción.

4.8 STOP+GO

Esta función ajusta todas las zonas de cocción en funcionamiento al nivel de calor más bajo.

Cuando la función está en funcionamiento, no se puede cambiar el ajuste de temperatura.

La función no detiene las funciones del temporizador.

Para activar la función: toque enciende.

Para desactivar la función: toque STOP Se enciende el ajuste de calor anterior.

4.9 Cierre

Se puede bloquear el panel de control mientras funcionan las zonas de cocción. Evita el cambio accidental del nivel de calor.

Ajuste en primer lugar el nivel de calor que desee.

Para activar la función: toque se enciende durante 4 segundos. El temporizador se mantiene activo.

Para desactivar la función: toque Se enciende el ajuste de calor anterior.

La función también se desactiva cuando se apaga la placa.

4.10 Bloqueo de seguridad para niños

Esta función impide el uso accidental o indebido de la placa.

Para activar la función: encienda la placa de cocción con Ⓙ. No ajuste los niveles de calor. Pulse ☑ durante 4 segundos. ☐ se enciende. Apague la placa de cocción con Ⓙ

Para desactivar la función: encienda la placa de cocción con ☑No ajuste los niveles de calor. Toque ☐ durante 4 segundos. ☒ se enciende. Apague la placa de cocción con Ⓙ.

Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con ① se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Ya puede poner en marcha el aparato. Cuando apague la placa de cocción con ①, la función vuelve a activarse.

4.11 OffSound Control (Activación y desactivación de los sonidos)

Apague la placa de cocción. Toque ① durante 3 segundos. La pantalla se enciende y se apaga. Toque durante 3 segundos. o se encienden.

Toque en el temporizador para seleccionar una de las siguientes opciones:

• • sonido se desactiva
• el sonido se activa
  Para confirmar su selección, espere hasta que la placa de cocción se desactive automáticamente.

Cuando esta función se ajusta en solo se oye el sonido cuando:

• se toca ①
• El Avisador tiempo baja
• El Temporizador baja
• se coloca algo en el panel de control.

4.12 Función Gestión de energía

• Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Consulte la ilustración.
• Cada fase tiene una carga eléctrica máxima de 3700 W.
• La función divide la potencia entre las zonas de cocción conectadas a la misma frase.
• La función se activa cuando la carga eléctrica total de las zonas de cocción conectadas a la misma fase supera los 3700 W.
• La función reduce la potencia de las otras zonas de cocción conectadas a la misma frase.
• La pantalla de ajuste de calor para las zonas reducidas cambia entre dos niveles.

5. ZONA DE COCCIÓN FLEXIBLE DE INDUCCIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Función FlexiBridge

El área de cocción por inducción flexible está formada por cuatro secciones. Las secciones pueden combinarse en dos zonas de cocción de tamaño diferente o en un área de cocción grande. Los lados de las zonas que actúan unidas se iluminan, y se unen con líneas iluminadas más cortas. La combinación de las secciones se elige al escoger el modo aplicable al tamaño del utensilio de cocina que va a emplear. Existen tres modos: Estándar (activado automáticamente al encender la placa de cocción), puente Big y puente Máx.

Para ajustar la temperatura, utilice las dos barras de control del lado izquierdo.

Cambio entre modos

Para cambiar de modo, utilice el sensor: 800.

Cuando se cambia entre modos, el ajuste de temperatura vuelve a 0.

Diámetro y posición de los utensilios de cocina

Elija el modo correspondiente al tamaño y forma del utensilio de cocina. El utensilio de cocina debe cubrir lo máximo posible el área seleccionada. Coloque el utensilio de cocina centrado en el área seleccionada.

Coloque los utensilios de cocina con diámetro de base inferior a 160 mm centrados en una única sección.

Coloque los utensilios de cocina con diámetro de base superior a 160 mm centrados entre dos secciones.

5.2 FlexiBridge Modo normal

Este modo se activa al encender la placa de cocción. Conecta las secciones en dos zonas de cocción separadas. Los lados de las zonas que actúan unidas en este modo se iluminan, y se unen con líneas iluminadas más cortas. Puede ajustar por separado la temperatura de cada zona. Utilice dos barras de control laterales del lado izquierdo.

Posición correcta del utensilio de cocina:

Posición incorrecta del utensilio de cocina:

Para activar el modo, pulse hasta que aparezca el indicador de modo!. Este modo conecta las tres secciones traseras en un área de cocción. La sección delantera no se conecta y funciona como zona de cocción separada. Puede ajustar por separado la temperatura de cada zona. Para ajustar el nivel de temperatura, utilice las dos barras de control del lado izquierdo. Utilice la barra de control derecha para la zona grande y la barra de control izquierda para la zona pequeña.

Posición correcta del utensilio de cocina:

Para utilizar este modo, debe colocar el utensilio de cocina en las tres secciones conectadas. Si utiliza un utensilio de cocina más pequeño que dos zonas, en la pantalla aparece y la zona se desactiva tras 2 minutos.

Posición incorrecta del utensilio de cocina:

Posición incorrecta del utensilio de cocina:

Para activar el modo, pulse hasta que aparezca el indicador de modo I. Este modo conecta todas las secciones en un área de cocción. Para ajustar la temperatura, utilice cualquiera de las dos barras de control del lado izquierdo.

Esta función permite ajustar la temperatura desplazando el utensilio de cocción una posición distinta del área de cocción por inducción.

Posición correcta del utensilio de cocina:

Para utilizar este modo, debe colocar el utensilio de cocina en las cuatro secciones conectadas. Si utiliza un utensilio de cocina más pequeño que tres zonas, en la pantalla aparece y la zona se desactiva tras 2 minutos.

La función divide el área de cocción por inducción en tres áreas con diferentes ajustes de temperatura. Los lados de las áreas en este modo se iluminan. La placa detecta la posición del utensilio y ajusta la temperatura según la posición. Puede colocar el utensilio de cocina en la parte delantera, media o trasera. Si coloca el utensilio de cocina en la parte delantera obtiene el calor máximo. Para reducir, desplace el utensilio de cocina a la posición media o posterior.

i Utilice solo un utensilio cuando emplee esta función.

posición frontal, de la posición media y de la posición trasera.

Información general:

• El diámetro mínimo de los utensilios de cocina debe ser 160 mm para esta función.
• El indicador de calor de la parte trasera izquierda muestra la posición del utensilio de cocina en el área de inducción. Delante, media, trasera

Puede cambiar por separado el ajuste de temperatura de cada posición. La placa de cocción conservará el ajuste de temperatura la próxima vez que active la función.

Activación de la función

Para activar la función, coloque el utensilio de cocción en la posición correspondiente del área de cocción.

Toque . Se enciende el indicador situado encima del símbolo. Si no ha colocado el utensilio de cocina sobre el área de cocción, se ilumina y tras 2 minutos, el área de cocción flexible por inducción se ajusta en .

Desactivación de la función

• El indicador de calor de la parte delantera izquierda muestra el ajuste de temperatura. Para cambiar el ajuste de temperatura, utilice la barra de control delantera izquierda.
• Cuando active la función por primera vez, verá el ajuste de calor de la

Para desactivar la función, toque o ajuste la temperatura en . El indicador situado encima del símbolo se apaga.

6. CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Recipientes

En las zonas de cocción por inducción, la presencia de un fuerte campo magnético calienta los utensilios de cocina muy rápidamente.

Utilice las zonas de cocción con los utensilios de cocina adecuados.

Material de los recipientes

- correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

- incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es indicado para cocinar en placa de inducción si:

• puede calentar en poco tiempo una cantidad pequeña de agua en una zona con el ajuste de calor máximo.
• el imán se adhiere a la base del utensilio de cocina.

La impresión en el área flexible de cocción por inducción puede ensuciarse o cambiar de color debido al arrastre de los utensilios de cocina. Puede limpiar el área de la forma habitual.

La base del utensilio de cocina debe ser lo más gruesa y plana posible.

Medidas de los utensilios de cocina

Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina, pero hasta un cierto límite.

La eficacia de la zona de cocción está relacionada con el diámetro del utensilio de cocina. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.

Consulte el capítulo "Información técnica".

6.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

- crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).

• silbido: utiliza la zona de cocción a temperaturas muy altas y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de calor utilizado es alto.
• chasquido: cambios en el suministro eléctrico.
• siseo, zumbido: el ventilador está en funcionamiento.

Los ruidos son normales y no indican fallo alguno de la placa de cocción.

6.3 Öko Timer (Temporizador ecológico)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de utilización depende de la temperatura de calentamiento y de la duración de la cocción.

6.4 Ejemplos de aplicaciones de cocción

La relación entre el ajuste de calor y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de calor, no es proporcional al aumento del consumo de potencia de la zona de cocción. Significa que la zona de cocción con el ajuste de calor medio usa menos de la mitad de su potencia.

Los datos de la tabla son solo orientativos.

Ajuste del nivel de calor	Utilícelo para: Tiempo	(min)	Sugerencias
- 1	Mantener calientes los alimentos.	como estime necesario	Tape los utensilios de cocina.
1 - 3 Salsa holandesa, derretir: man-tequilla, chocolate, gelatina.		5 - 25 Remover de vez en cuando.
1 - 3 Cuajar: tortilla, huevos revuel-tos.		10 - 40 Cocinar con tapa.
3 - 5 Arroces y platos cocinados con leche, calentar comidas preparadas.		25 - 50 Añadir al menos el doble de lí-quido que de arroz; los platos lácteos deben removerse en-tremedias.
5 - 7 Cocinar al vapor verduras, pes-cados o carnes.		20 - 45 Añadir varias cucharadas de lí-quido.
7 - 9 Cocinar patatas al vapor. 20 - 60 Utilice como máximo 1⁄4 l de agua para 750 g de patatas.
7 - 9 Grandes cantidades de alimentos, estofados y sopas.		60 - 150 Hasta 3 litros de líquido además de los ingredientes.
9 - 12 Freír ligeramente: escalopes, ternera "cordon bleu", chule-tas, hamburguesas, salchichas, hígado, filetes rusos, huevos, tortitas, rosquillas.		como estime necesario	Dele la vuelta a media coc-ción.
12 - 13 Asado fuerte, bolas de patata, filetes de lomo, filetes.		5 - 15 Dele la vuelta a media coc-ción.
14 Hervir agua, cocer pasta, dorar carne (gulash, asado), freír patatas.
P	Hervir grandes cantidades de agua. La función Power está activada.

7. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre utensilios de cocina cuya base esté limpia.

• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa.

• Utilice un limpiador especial para la superficie de la placa.

• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa

- Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar. De lo contrario la suciedad dañará la placa de cocción. Tenga cuidado para evitar

quemaduras. Coloque el rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

- Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente

no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

- Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño húmedo.

8. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Qué hacer si...

Problema Posible causa Solución
La placa no se enciende o no funciona.	La placa no está conectada a un suministro eléctrico o está mal conectada.	Compruebe si la placa se ha conectado correctamente a la red eléctrica. Consulte el diagrama de conexiones.
Ha saltado el fusible. Compruebe si el fusible es la causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
Vuelva a encender la placa y ajuste el nivel de calor en menos de 10 segundos.
Ha pulsado 2 o más sensores al mismo tiempo.		Toque sólo un sensor.
La función STOP+GO está activada.		Consulte "Uso diario".
Hay agua o salpicaduras de grasa en el panel de control.		Limpie el panel de control.
Se emite una señal acústica y la placa de cocción se apaga. Se emite una señal acústica cuando la placa se apaga.	Hay uno o más sensores cubiertos.	Quite el objeto que cubre los sensores.
La placa de cocción se apaga.	Ha puesto algo sobre el sensor ^1	Retire el objeto del sensor.
El indicador de calor residual no se enciende.	La zona no está caliente por- que ha funcionado poco tiempo.	Si la zona ha funcionado el tiempo suficiente como para estar caliente, consulte con el centro de servicio autorizado.
La función de calentamiento automático no se activa.	La zona está caliente. Deje que la zona se enfríesuficientemente.
Se ha ajustado el nivel de	calor más alto.	El nivel de cocción máximotiene la misma potencia que la función.
El valor de la temperatura varía entre dos ajustes.	La función de gestión de energía está activada.	Consulte "Uso diario".
Los sensores se calientan. El utensilio de cocina es de-masiado grande o está colo-cado demasiado cerca de los mandos.		Coloque los utensilios de cocina de gran tamaño en las zonas traseras si fuera posible.
No hay señal alguna al pul-sar los sensores del panel.	Las señales están desactivadas.	Active las señales.Consulte "Uso diario".
La zona de cocción por in-ducción flexible no calienta el recipiente.	El recipiente está en una posición incorrecta en la zona de cocción por inducción flexible.	Coloque el recipiente en la posición correcta en la zona de cocción por inducción flexible. La posición del recipiente depende de la función activada o del modo de funcionamiento.Consulte el capítulo "Zona de cocción flexible de inducción".
El diámetro de la base del	utensilio no es adecuado para la función activada o el modo de funcionamiento.	Use un utensilio con un diámetro aplicable a la función activada o el modo de funcionamiento. Use utensilios con un diámetro inferior a 160 mm en una sola sección de la zona de cocción por inducción flexible.Consulte el capítulo "Zona de cocción flexible de inducción".
se enciende.	La desconexión automática está activada.	Apague la placa y vuelva a encenderla.
L se enciende.	Están activados el dispositivo de seguridad para niños o la función de bloqueo.	Consulte "Uso diario".
F se enciende.	No hay ningún utensilio de cocina sobre la zona.	Ponga un recipiente sobre la zona.
El utensilio de cocina no es	adecuado.	Utilice el utensilio de cocina adecuado.Consulte el capítulo "Consejos".
El diámetro de la base del	utensilio de cocina es demasiado pequeño para la zona.	Utilice un utensilio de cocina del tamaño adecuado.Consulte el capítulo "Información técnica".
El utensilio de cocina no cu-	bre la cruz/el cuadrado.	Cubra por completo la cruz/el cuadrado.
La función FlexiBridge está	activada. Una o varias sec-ciones del modo de funcionamiento que opera no están cubiertas por el utensilio.	Coloque el utensilio en el número correcto de secciones del modo de funcionamiento que opera o cambie el modo de funcionamiento.Consulte el capítulo "Zona de cocción flexible de induc-ción".
La función PowerSlide está	activada. Dos recipientes se colocan en la zona de coc-ción por inducción flexible.	Use solo un recipiente.Consulte el capítulo "Zona de cocción flexible de induc-ción".
E y un número se encien-den.	Se ha producido un error en la placa.	Desenchufe la placa de la toma de corriente durante unos minutos. Desconecte el fusible del sistema eléctrico.Vuelva a conectarlo. Si vuel-ve a aparecer E póngase en contacto con el Centro de servicio técnico.
E3 se enciende.	La conexión eléctrica no es adecuada. La tensión de la fuente de alimentación está fuera de rango.	Consulte a un electricista cualificado para comprobar la instalación.
E4se enciende.	Se ha producido un error en la placa de cocción porque el utensilio de cocina ha her-vido hasta agotar el líquido. La desconexión automática y la protección contra sobre-calentamientos de las zonas se han activado.	Apague la placa de cocción. Retire el utensilio de cocina caliente. Espere unos 30 segundos antes de encender de nuevo la zona. Si el uten-silio de cocina era el problema, el mensaje de error de-saparece. El indicador de ca-lor residual puede mante-nerse encendido. Deje que el utensilio de cocina se en-fríe suficientemente. Com-pruebe si el utensilio de co-cina es compatible con la placa.Consulte el capítulo "Conse-jos".
E7se enciende.	El ventilador de refrigeración está bloqueado.	Compruebe si algún objeto bloquea el ventilador. Si vuelve a aparecer ,pón-gase en contacto con el Centro de servicio técnico.
E8se enciende.	La conexión eléctrica no es adecuada. La placa está co-nectada solo a una fase.	Consulte a un electricista cualificado para comprobar la instalación. Consulte el diagrama de conexiones.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Indique también el código de tres dígitos de la placa vitrocerámica (se encuentra en la esquina de la superficie vitrocerámica) y el mensaje de error que aparezca.

Asegúrese de que maneja la placa de cocción adecuadamente. De lo contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

9. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

9.3 Cable de conexión

- La placa de cocción se suministra con un cable de conexión.

- Para sustituir el cable de alimentación dañado utilice el siguiente (o superior) cable de alimentación: H05V2V2-F T mínimo a 90 °C.

Póngase en contacto con el servicio técnico local.

9.4 Colocación del sello en el rebaje del borde perimetral

1. Limpie los rebajes de la encimera.
2. Corte la banda de sello suministrada en 4 bandas. Las bandas deben tener la misma longitud que los rebajes.
3. Corte los extremos de las bandas en ángulo de 45°. Deben encajar con precisión en las esquinas de los rebajes.
4. Coloque las bandas en el rebaje. No estire las bandas. No superponga los extremos de las bandas.

Después de montar la placa de cocción, selle con silicona el espacio restante entre la vitrocerámica y la encimera.

Asegúrese de que la silicona no penetra por debajo de la vitrocerámica.

9.5 Montaje

9.6 Caja de protección

Si utiliza una caja de protección (accesorio adicional) no son necesarios el espacio de ventilación frontal de 2 mm y el suelo protector directamente por debajo del aparato. El accesorio de la caja de protección puede no estar disponible en algunos países. Póngase en contacto con el proveedor local.

No se puede utilizar la caja de protección si se instala la placa de cocción encima de un horno.

10. DATOS TÉCNICOS

10.1 Placa de características

Modelo HKP77420IB Número de producto (PNC) 949 597 180 00

Tipo 60 GDD CC AU 220 - 240 V 50 - 60 Hz

Inducción 7.4 kW Fabricado en Alemania

N° ser. 7.4 kW

AEG

10.2 Especificaciones de las zonas de cocción

Zona de coc-ción	Potencia nomi-nal (ajuste de calor máx.) [W]	La función Po-wer [W]	La función Po-wer duración máxima [min]	Diámetro de los utensilios de co-cina [mm]
Mitad posterior	2300 3600 10 180 - 240
Anterior dere-cha	1400 2500 4 125 - 145
Zona de coc-ción por induc-ción flexible	2300 3200 10			125 - 210 1)

1) Puede utilizar una bandeja de asar para los modos de puente Big y Max. Para el tamaño de la bandeja, consulte el capítulo Zona de cocción flexible por inducción.

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las dimensiones del utensilio de cocina.

Para obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

11. EFICACIA ENERGÉTICA

11.1 Información de producto según EU 66/2014

Identificación del modelo	HKP77420IB
Tipo de placa de cocción	Placa empotra-	da
Número de zonas de coc-ción		2
Número de áreas de coc-ción		1
Tecnología de calenta-miento	Inducción
Diámetro de las zonas de cocción circulares (∅)	Mitad posteriorAnterior derecha	24,0 cm.14,5 cm.
Largo (L) y ancho (A) del área de cocción.	Izquierda L 41,8 cm	A 24,8 cm
Consumo de energía por zona de cocción (EC elec-tric cooking)	Mitad posteriorAnterior derecha	183,1 Wh / kg177,4 Wh / kg
Consumo eléctrico del área de cocción (EC electric cooking)	Izquierda 184,2 Wh / kg
Consumo de energía de la placa de cocción (EC elec-tric hob)	182,6 Wh / kg

EN 60350-2 - Aparatos electrodomésticos - Parte 2: Placas de cocción - Métodos de medición del rendimiento

11.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.

• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.

• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.
• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

12. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo

Coloque el material de embalaje en los

contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a

reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los

residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

CE
