HKP77420IB - Cozinha AEG - Manual de utilização gratuito

Tipo de produto	Placa de indução
Marca	AEG
Modelo	HKP77420IB
Largura do produto	77 cm
Profundidade do produto	52 cm
Altura do produto	5 cm
Peso do produto	12 kg
Alimentação	230 V / 50 Hz, 7.4 kW
Número de zonas de cozedura	4
Função de reforço (PowerBoost)	Sim, em todas as zonas
Função temporizador	Sim, com desligamento automático
Bloqueio de segurança infantil	Sim
Desligamento automático de segurança	Sim
Reconhecimento do tamanho da panela	Sim, automático
Superfície	Vidro cerâmico preto
Limpeza e manutenção	Limpar com pano húmido e detergente suave; não usar abrasivos
Peças de reposição	Disponíveis no serviço técnico AEG
Reparabilidade	Índice de reparabilidade: 8.5/10
Informação geral	Manual do utilizador disponível em PDF

Perguntas frequentes - HKP77420IB AEG

Como instalar a placa AEG HKP77420IB?

A instalação deve ser realizada por um eletricista qualificado. Certifique-se de que a bancada tenha um vão de 77x52 cm e a ligação elétrica seja de 230 V com proteção adequada. Siga as instruções do manual.

Que tipo de panelas se podem usar?

Apenas recipientes com base ferromagnética aptos para indução. Use um íman para verificar. O diâmetro mínimo é de 12 cm para as zonas pequenas.

Como limpar a superfície de vidro cerâmico?

Limpe com um pano macio e um limpador específico para vitrocerâmica. Evite esfregões abrasivos. Remova os derramamentos imediatamente para evitar manchas.

O que significa o código de erro E2?

O código E2 indica um sobreaquecimento. Desligue a placa e espere que arrefeça. Se persistir, contacte o serviço técnico AEG.

Como ativar o bloqueio infantil?

Toque no símbolo de cadeado durante 3 segundos. Acenderá um indicador. Repita a operação para desbloquear.

Quanto consome a placa?

A potência máxima total é de 7.4 kW. O consumo real varia conforme o uso. Recomenda-se um diferencial de 32 A.

Pode-se usar a função PowerBoost em todas as zonas?

Sim, o PowerBoost está disponível em cada zona de cozedura, mas não pode ser ativado simultaneamente em todas devido à limitação de potência.

Como reiniciar a placa após uma falha elétrica?

Desconecte a placa da rede elétrica durante 1 minuto e volte a conectá-la. Se o problema continuar, chame o serviço técnico.

Onde descarregar o manual do utilizador?

Pode descarregar o manual em PDF a partir do site da AEG ou em notice-facile.com introduzindo o modelo HKP77420IB.

Que garantia tem a placa AEG HKP77420IB?

A garantia oficial é de 2 anos a partir da data de compra. Para reparações fora da garantia, contacte o serviço técnico autorizado AEG.

MANUAL DE UTILIZADOR HKP77420IB AEG

1. INFORMAÇÕES DE SEGURANÇA....3
2. INSTRUÇÕES DE SEGURANÇA......5
3. DESCRIÇÃO DO PRODUTO....7
4. UTILIZAÇÃO DIÁRIA....9

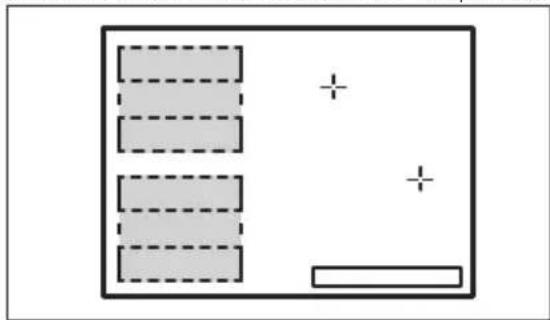

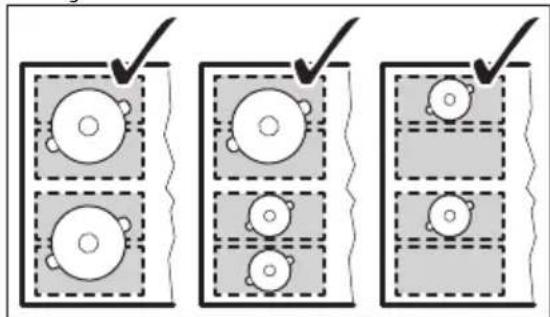

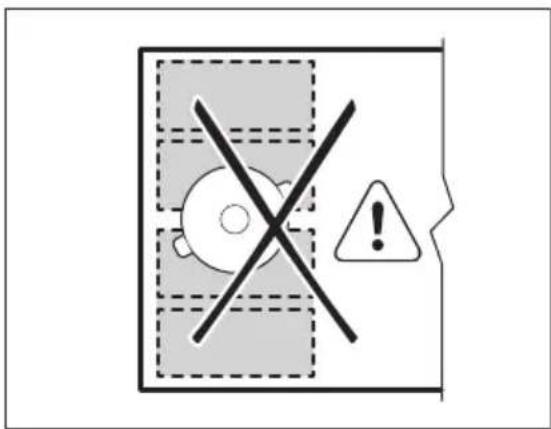

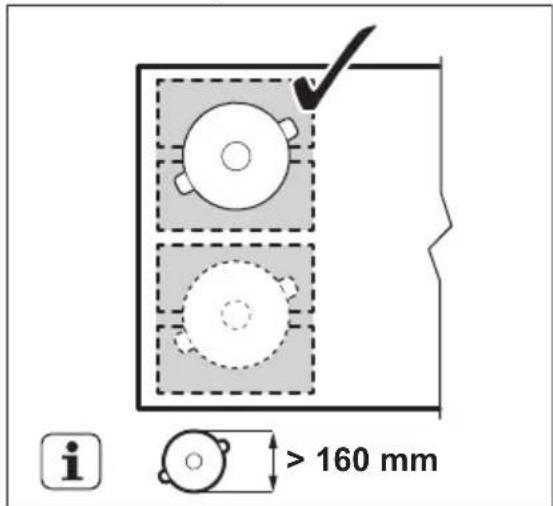

5. ÁREA DE COZEDURA DE INDUÇÃO FLEXÍVEL....13
6. SUGESTÕES E DICAS....16
7. MANUTENÇÃO E LIMPEZA....18
8. RESOLUÇÃO DE PROBLEMAS....19
9. INSTALAÇÃO....22
10. DADOS TÉCNICOS.... 24
11. EFICIÊNCIA ENERGÉTICA....25

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho impecável durante muitos anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre assistência:

Registar o seu produto para beneficiar de um serviço melhor:

www.registeraeg.com

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais.

Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifique-se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série. A informação encontra-se na placa de características.

Aviso / Cuidado - Informações de segurança

Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorrectas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

1.1 Segurança para crianças e pessoas vulneráveis

- Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.

- Não permita que as crianças brinquem com o aparelho.

- Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

- Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes.

- Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.

- A limpeza e a manutenção básica do aparelho não devem ser efectuadas por crianças sem supervisão.

- É necessário manter sempre as crianças de 3 anos de idade ou menos afastadas deste aparelho quando ele estiver a funcionar.

1.2 Segurança geral

- AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento. É

necessário manter as crianças com menos de 8 anos de idade afastadas ou constantemente vigiadas.

- Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

- AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.

- NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incêndio.

- ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.

- AVISO: Perigo de incêndio: Não coloque objectos sobre as zonas de cozedura.

- Os objectos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.

- Não utilize uma máquina de limpar a vapor para limpar o aparelho.

- Após a utilização, desligue a placa no respectivo comando e não confie apenas no detector de tacho.

- Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desligue o aparelho para evitar a possibilidade de choque eléctrico.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

- AVISO: Utilize apenas protecções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as protecções de placa já incorporadas no aparelho caso existam. A utilização de protecções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e móveis de cozinha.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de protecção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. É necessário instalar um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.
• Certifique-se de que o espaço de ventilação de 2 mm entre a bancada e a parte dianteira inferior da unidade se mantém desobstruído. A garantia não abrange danos causados pela falta de espaço de ventilação adequado.

2.2 Ligação eléctrica

AVISO!

Risco de incêndio e choque eléctrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.
• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.
• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.
• Utilize um cabo de alimentação eléctrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que a protecção contra choque é instalada.
• Utilize a braçadeira de fixação para libertar tensão do cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um electricista para substituir o cabo de alimentação se estiver danificado.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

• Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Se a tomada eléctrica estiver solta, não ligue a ficha.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

• Retire todo o material de embalagem, etiquetas e película protectora (se aplicável) antes da primeira utilização.
• Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desligue ("off") as zonas de cozedura após cada utilização.
• Não confie apenas no detector de tachos.
• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Podem ficar quentes.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho apresentar fendas, desligue-o imediatamente da corrente eléctrica. Isso evitará choques eléctricos.
• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância da zonas de

indução quando o aparelho estiver a funcionar.

- Quando coloca alimentos em óleo quente, o óleo pode salpicar.

AVISO!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.
• Não coloque produtos inflamáveis, ou objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não active zonas de cozedura com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar sobre a placa.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Desligue o aparelho e deixe-o arrefecer antes de o limpar.
• Desligue o aparelho da tomada eléctrica antes de qualquer manutenção.
• Não utilize jactos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize quaisquer produtos abrasivos, esfregões, solventes ou objectos metálicos.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.

• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

2.6 Assistência Técnica

• Contacte um Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

2.5 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

3. DESCRIÇÃO DO PRODUTO

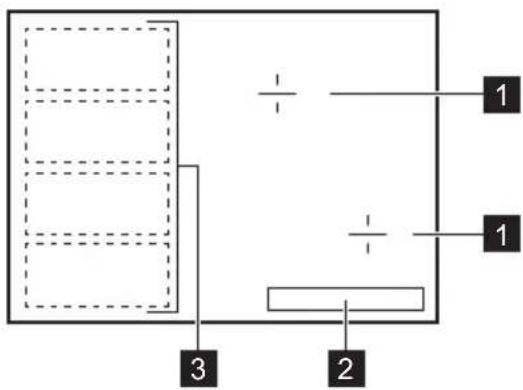

3.1 Disposição da placa

1 Zona de cozedura de indução
2 Painel de comandos
3 Área de cozedura de indução flexível composta por quatro secções

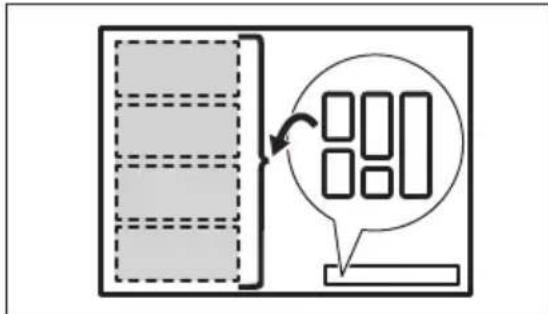

3.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sensor	Função Comentário
1		PowerSlide Para activar e desactivar a função.
2		FlexiBridge Para alternar entre os três modos da função.
3	- Indicadores do temporiza-dor das zonas de cozedu-ra	Apresenta a zona de cozedura para a qual está definido um tempo.
4	- Visor do temporizador Para indicar o tempo em minutos.
5	- Indicador do grau de co-zedura	Para indicar o grau de cozedura.
6	STOP+GO	STOP+GO Para activar e desactivar a função.
7		Bloqueio de Funções / Dispositivo de Segurança para Crianças Para bloquear/desbloquear o painel de co-mandos.
8	- Barra de comandos Para seleccionar o grau de cozedura.
9		Função Power Para activar e desactivar a função.
10		- Para seleccionar a zona de cozedura.
11	+/-	- Para aumentar ou diminuir o tempo.
12	1	ON/OFF Para activar e desactivar a placa.
13	- Barra de comandos Para seleccionar o grau de cozedura para a área de cozedura de indução flexível.
14	- Indicadores do modo FlexiBridge	Para indicar que o modo FlexiBridge está activo.

Visor Descrição
0	A zona de cozedura está desactivada.
1_14	A zona de cozedura está activada.
u	A função STOP+GO está activa.
A	A função Aquecimento Automático está activa.
P	Função Power activo.
E + dígito	Existe uma anomalia.
= / 7 -	OptiHeat Control (Indicador de calor residual de 3 níveis): continuar a cozinhar/manter quente/calor residual.
L	A função Bloqueio de Funções /Dispositivo de Segurança para Crianças está a funcionar.
F	O tacho não é adequado, é demasiado pequeno ou não há tacho na zona de cozedura.
-	A função Desactivação Automática está activa.
I_ / I^-	A função PowerSlide está activa.

3.4 OptiHeat Control (Indicador de calor residual de 3 níveis)

AVISO!

☐ / ☐ O calor residual pode provocar queimaduras. O indicador mostra o nível de calor residual. Quando a placa está quente e o indicador de calor residual está aceso, as linhas de cruz e flexibridge acendem-se na superfície da placa.

As zonas de aquecimento de indução criam o calor necessário para cozinhar directamente na base dos tachos. A vitrocerâmica é aquecida pelo calor dos tachos.

4. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

4.1 Activar e desactivar

Toque em durante 1 segundo para activar ou desactivar a placa.

O painel de comandos acende após a activação da placa e apaga-se após a desactivação da placa. Quando a placa está desactivada, apenas o campo do sensor ① está visível.

4.2 Desactivação Automática

A função desactiva automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desactivadas.
• Quando, após a activação da placa, não é definido qualquer grau de cozedura.
• Quando ocorrer um derrame ou quando for colocado algum objecto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a

placa desactiva-se. Retire o objecto ou limpe o painel de comandos.

• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• Quando utiliza tachos incorrectos. O símbolo Facende-se e a zona de cozedura é automaticamente desactivada após 2 minutos.
• Quando não desactiva uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desactiva-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desactiva:

Grau de cozedura A placa desactiva-se após
u, 1 - 3	6 horas
4 - 7 5 horas
8 - 9 4 horas
10 - 14 1,5 horas

4.3 Grau de cozedura

Para seleccionar ou alterar o grau de cozedura:

Toque no grau de cozedura que desejar, na barra de controlo, ou desloque um dedo ao longo da barra de controlo até chegar ao grau de cozedura que desejar.

Coloque o tacho centrado na cruz ou no quadrado da superfície em que vai cozinhar. Cubra totalmente a cruz ou o quadrado. As zonas de cozedura de indução adaptam-se automaticamente à dimensão da base do tacho. Pode cozinhar com um tacho grande sobre duas zonas de cozedura.

4.5 Aquecimento Automático

Active esta função para obter o grau de cozedura necessário em menos tempo. Quando esta função está activa, a zona funciona com a regulação mais elevada e depois continua a cozedura no grau de cozedura desejado.

Para activar a função, é necessário que a zona de cozedura esteja fria.

Para activar a função para uma zona de cozedura: toque em P (P acende). Toque imediatamente no grau de cozedura que desejar. Após 5 segundos, R acende.

Para desactivar a função: altere o grau de cozedura.

4.6 Função Power

Esta função disponibiliza mais potência para as zonas de cozedura de indução. A função pode ser activada para uma zona de cozedura de indução apenas por um curto período de tempo. Após esse tempo, a zona de cozedura de indução muda automaticamente para o grau de cozedura mais elevado.

Consulte o capítulo "Informação técnica".

Para activar a função para uma zona de cozedura: toque em acende.

Para desactivar a função: altere o grau de cozedura.

4.7 Temporizador

Temporizador da Contagem Decrescente

Pode utilizar esta função para definir o tempo de funcionamento da zona de cozedura apenas para uma sessão de cozedura.

Comece por seleccionar o grau de cozedura para a zona de cozedura e seleccione depois a função.

toque em várias vezes até que o indicador da zona de cozedura pretendida se acenda.

Para activar a função: toque no do temporizador para definir o tempo (00 - 99 minutos). Quando o indicador da zona de cozedura começar a piscar lentamente, a contagem decrescente começa.

Para ver o tempo restante: seleccione a zona de cozedura com ⏻. O indicador da zona de cozedura começa a piscar rapidamente. O visor mostra o tempo restante.

Para alterar o tempo: seleccione a zona de cozedura com ⚫Toque em ou

Para desactivar a função: seleccione a zona de cozedura com Ⓔ toque em —. O tempo restante decresce até 00. O indicador da zona de cozedura apaga-se.

Quando o tempo termina, é emitido um som e a indicação 00 fica intermitente. A zona de cozedura é desactivada.

Para desligar o som: toque em

CountUp Timer (Temporizador da contagem crescente)

Pode utilizar esta função para monitorizar o tempo de funcionamento de uma zona de cozedura.

Para seleccionar a zona de cozedura: toque em várias vezes até que o

indicador da zona de cozedura pretendida se acenda.

Para activar a função: toque no do temporizador. UP acende. Quando o indicador da zona de cozedura começar a piscar lentamente, a contagem crescente começa. O visor alterna entre UP e o tempo contado (minutos).

Para ver o tempo de funcionamento da zona de cozedura: seleccione a zona de cozedura com ⚠ indicador da zona de cozedura começa a piscar rapidamente. O visor apresenta o tempo de funcionamento da zona.

Para desactivar a função: seleccione a zona de cozedura com ⏻ e toque em + ou . O indicador da zona de cozedura apaga-se.

Conta-Minutos

Pode utilizar esta função como Conta-Minutos quando a placa está activa e as zonas de cozedura estão inactivas. O visor apresenta na área do grau de cozedura.

Para activar a função: toque em ⏻

Toque em — ou — do temporizador para definir o tempo. Quando o tempo terminar, é emitido um som e aparece a indicação 00 intermitente.

Para desligar o som: toque em

Esta função não afecta o funcionamento das zonas de cozedura.

4.8 STOP+GO

Esta função activa todas as zonas de cozedura com o grau de cozedura mais baixo.

Quando a função está activa, não é possível alterar o grau de cozedura.

A função não desactiva as funções de temporizador.

Para activar a função: toque em acende.

Para desactivar a função: toque em O visor apresenta o grau de cozedura anterior.

4.9 Bloqueio de Funções

É possível bloquear o painel de comandos com zonas de cozedura a funcionar. Isto impede uma alteração acidental do grau de cozedura.

Comece por definir o grau de cozedura.

Para activar a função: toque em acende durante 4 segundos. O temporizador permanece activo.

Para desactivar a função: toque em O visor apresenta o grau de cozedura anterior.

Quando desactivar a placa, também desactivará esta função.

4.10 Dispositivo de Segurança para Crianças

Esta função evita o accionamento acidental da placa.

Para activar a função: active a placa com Ⓙ Não defina o grau de cozedura. Toque em 📋 durante 4 segundos. ⚠ acende. Desactive a placa com Ⓙ

Para desactivar a função: active a placa com Ⓐ Não defina o grau de cozedura. Toque em 📋 durante 4 segundos. 📄 acende. Desactive a placa com Ⓕ

Para contornar a função por apenas um período de cozedura: active a placa com Ⓐ. lacende. Toque em durante 4 segundos. Defina o grau de cozedura em menos de 10 segundos. Pode utilizar a placa. Quando desactivar a placa com Ⓐ, a função fica novamente activa.

4.11 OffSound Control (Desactivar e activar os sons)

Desactive a placa. Toque em ① durante 3 segundos. O visor acende e apaga.

Toque em durante 3 segundos. ou

b1 acende. Toque no do temporizador para seleccionar uma das seguintes opções:

• -los sons ficam desactivados
• -los sons ficam activados Para confirmar a seleção, aguarde até que a placa se desactive automaticamente.

Quando a função está, pode ouvir os sons apenas quando:

• toca em ;①
• o Conta-Minutos chega ao fim;
• o Temporizador da Contagem Decrescente chega ao fim;
• coloca algo sobre o painel de comandos.

4.12 Função Gestão de Energia

• As zonas de cozedura estão agrupadas de acordo com a posição e o número de fases que alimentam a placa. Consulte a ilustração.
• O limite máximo de carga eléctrica de cada fase é 3700 W.
• A função divide a potência entre as zonas de cozedura que estão ligadas à mesma fase.
• A função é activada quando a carga eléctrica total das zonas de cozedura que estão ligadas à mesma fase excede os 3700 W.
• A função diminui a potência das restantes zonas de cozedura que estão ligadas à mesma fase.
• A indicação do grau de cozedura das zonas cuja potência foi reduzida alterna entre dois níveis.

5.1 Função FlexiBridge

A área de cozedura de indução flexível é composta por quatro secções. As secções podem ser combinadas de modo a formar duas zonas de cozedura com tamanho diferente ou apenas uma grande área de cozedura. Os lados das zonas que funcionam em conjunto acendem-se e as zonas são ligadas por linhas iluminadas mais curtas. Pode escolher a combinação de secções através da selecção do modo correspondente ao tamanho do tacho que pretender utilizar. Existem três modos de funcionamento: Standard (activado automaticamente quando a placa é activada), Big Bridge e Max Bridge.

Para seleccionar o grau de cozedura, utilize as duas barras de comandos do lado esquerdo.

Mudar para outro modo de funcionamento

Para mudar para outro modo de funcionamento, utilize o campo do sensor: 890

Quando mudar para outro modo de funcionamento, o grau de cozedura volta a 0.

Diâmetro e posição do tacho

Escolha o modo correspondente ao tamanho e à forma do tacho. O tacho deve cobrir a área seleccionada tanto quanto possível. Coloque o tacho no centro da área seleccionada!

Se utilizar um tacho com diâmetro inferior a 160 mm, coloque-o no centro de apenas uma secção.

Se utilizar um tacho com diâmetro superior a 160 mm, coloque-o no centro entre duas secções.

5.2 FlexiBridge Modo Standard

Este é o modo predefinido quando a placa á activada. Liga as secções de modo a formar duas zonas de cozedura separadas. Os lados das zonas que funcionam em conjunto neste modo acendem-se e as zonas são ligadas por linhas iluminadas mais curtas. Pode seleccionar o grau de cozedura de cada zona independentemente. Utilize as duas barras de comandos do lado esquerdo.

Posição correcta do tacho:

Posição incorrecta do tacho:

Para activar o modo, prima até ver o indicador de modo correspondente. Este modo liga as três secções traseiras para formar uma zona de cozedura única. A secção dianteira não fica associada às outras e funciona como zona de cozedura independente. Pode seleccionar o grau de cozedura de cada zona independentemente. Para seleccionar o grau de cozedura, utilize as duas barras de comandos do lado esquerdo. Utilize a barra de comandos do lado direito para a zona maior e a barra de comandos do lado esquerdo para a zona menor.

Posição correcta do tacho:

Para utilizar este modo, deve colocar um tacho sobre as três secções ligadas. Se utilizar um tacho menor do que duas secções, o visor apresenta a zona é desactivada após 2 minutos.

Posição incorrecta do tacho:

Posição incorrecta do tacho:

Para activar o modo, prima até ver o indicador de modo correspondente I. Este modo liga todas as secções para formar uma zona de cozedura única. Para seleccionar o grau de cozedura, utilize uma das duas barras de comandos do lado esquerdo.

5.5 Função PowerSlide

Esta função permite ajustar a temperatura através da deslocação do tacho para outra posição sobre a área de cozedura de indução.

Posição correcta do tacho:

Para utilizar este modo, deve colocar um tacho sobre as quatro secções ligadas. Se utilizar um tacho menor do que três secções, o visor apresenta e a zona é desactivada após 2 minutos.

A função divide a área de cozedura de indução em três áreas com diferentes graus de cozedura. Os lados das áreas acendem-se neste modo. A placa detecta a posição do tacho e selecciona o grau de cozedura correspondente à posição. Pode colocar o tacho na posição da frente, do centro ou de trás. Se colocar o tacho na posição da frente, obtém o grau de cozedura mais elevado. Para diminuir, mova o tacho para a posição central ou traseira.

i Utilize apenas um tacho com esta função.

• 160 mm é o diâmetro mínimo da base do tacho para utilizar esta função.
• A indicação do grau de cozedura na barra de comandos traseira esquerda indica a posição do tacho na área de cozedura de indução. Dianteira ¹ central ^1- , traseira ^1-

• A indicação do grau de cozedura na barra de comandos dianteira esquerda indica o grau de cozedura. Para alterar o grau de cozedura, utilize a barra de comandos dianteira esquerda.
• Quando activar esta função pela primeira vez, obtém o grau de

6. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Tachos e panelas

Nas zonas de cozedura de indução, o calor é gerado muito rapidamente nos tachos por um campo electromagnético forte.

cozedura para a posição da frente, para a posição central e para a posição traseira.

Pode alterar o grau de cozedura de cada posição independentemente. A placa memoriza os graus de cozedura e aplica-os quando voltar a activar a função.

Activar a função

Para activar a função, coloque o tacho na posição correcta sobre a área de cozedura. Toque em 🎋. O indicador acima do símbolo acende. Se não colocar um tacho na área de cozedura, o indicador F acende e a área de cozedura de indução flexível é regulada para após 2 minutos.

Desactivar a função

Para desactivar a função, toque em 📋 ou regule o grau de cozedura para 🐎 indicador acima do símbolo 🌐 apaga-se.

Utilize as zonas de cozedura de indução com tachos adequados.

Material do tacho

• correcto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo multicamada (com a marca correcta do fabricante).
• incorrecto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• uma pequena quantidade de água ferve muito rapidamente numa zona de cozedura com o grau de cozedura mais elevado.
• a base do tacho atrai um íman.

A impressão da área de cozedura de indução flexível pode ficar suja ou mudar de cor devido ao deslizamento dos tachos. Pode lavar esta área normalmente.

A base do tacho ou panela deve ser o mais espessa e plana possível.

Dimensões dos tachos

As zonas de cozedura de indução adaptam-se automaticamente à dimensão da base dos tachos, até um determinado limite.

A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.

Consulte o capítulo "Informação técnica".

6.2 Ruídos durante o funcionamento

Se ouvir:

- estalidos: o tacho é feito de diferentes materiais (construção multicamadas).

• assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas).
• zumbido: está a utilizar um nível elevado de potência.
• cliques: sons de comutações eléctricas.
• sibilar, zunir: a ventoinha está a funcionar.

Os ruídos são normais e não são indicadores de uma avaria na placa.

Para poupar energia, o aquecedor da zona de cozedura é desactivado antes que soe o alarme do temporizador da contagem decrescente. A diferença no tempo de funcionamento depende do grau de cozedura definido e da duração da cozedura.

6.4 Exemplos de modos de cozinhar

A relação entre o grau de cozedura e o consumo de potência da zona de cozedura não é linear. Quando o grau de cozedura aumenta, o aumento do consumo de potência da zona de cozedura não é directamente proporcional. Isto significa que uma zona de cozedura no grau de cozedura médio consome menos de metade da sua potência máxima.

Os dados da tabela servem apenas como referência.

Grau de coze-dura	Utilize para: Tempo	(min.)	Sugestões
- 1	Manter os alimentos cozinha-dos quentes.	confor-me ne-cessário	Coloque uma tampa no tacho.
1 - 3 Molho holandês, derreter:manteiga, chocolate, gelatina.		5 - 25 Misture regularmente.

Grau de coze-dura	Utilize para: Tempo	Sugestões(min.)
1 - 3 Solidificar: omeletas ofas,ovos cozidos.		10 - 40 Cozer com a tampa.
3 - 5 Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhadas.		25 - 50 Adicione, no mínimo, duas ve-zes mais líquido do que arroz; mexa os pratos de leite a meio da cozedura.
5 - 7 Cozer legumes, peixe e carne a vapor.		20 - 45 Adicione algumas colheres de sopa de líquido.
7 - 9 Cozer batatas a vapor. 20 - 60 Utilize, no máximo, 1⁄4 l de água para 750 g de batatas.
7 - 9 Cozer grandes quantidades de alimentos, guisados e sopas.		60 - 150 Até 3 l de líquido mais os in-gredientes.
9 - 12 Fritura ligeira: escalopes, cor-don bleu de vitela, costeletas,rissóis, salsichas, fígado, roux,ovos, panquecas, sonhos.		confor- Vire a meio do tempo.me ne- cessário
12 - 13 Fritura intensa, batatas fritas,bifes do lombo, costeletas.		5 - 15 Vire a meio do tempo.
14 Ferver água, cozer massa, estufar carne (goulash, jardineira), batatas bem fritas.
P	Ferver grandes quantidades de água. A função Power é activada.

7. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre um tacho com a base limpa.
• Riscos ou manchas escuras na superfície não afectam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para limpar o vidro.

7.2 Limpeza da placa

• Remover imediatamente: plástico derretido, película de plástico, açúcar e alimentos com açúcar. Caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras. Coloque o raspador especial sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.
• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remover a descoloração metálica brilhante: utilize uma solução de

água com vinagre e limpe a superfície de vidro com um pano húmido.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema Causa possível Solução
Não consegue activar ou utilizar a placa.	A placa não está ligada à corrente eléctrica ou não está ligada correctamente.	Verifique se a placa está ligada correctamente à corrente eléctrica. Consulte o diagrama de ligações.
O disjuntor está desligado. Certifique-se de que o dis-		juntor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um electricista qualificado.
Active novamente a placa e		defina o grau de cozedura em menos de 10 segundos.
Tocou em 2 ou mais campos do sensor em simultâneo.		Toque em apenas um campo do sensor.
A função STOP+GO está ac- tiva.		Consulte o capítulo "Utilização diária".
Manchas de gordura ou água no painel de coman-dos.		Limpe o painel de coman-dos.
É emitido um sinal sonoro e a placa desactiva-se. A placa emite um sinal sono- ro quando é desactivada.	Colocou algum objecto so- bre um ou mais campos do sensor.	Retire o objecto dos campos do sensor.
A placa desactiva-se. Colocou algum objecto so- bre o campo do sensor ➀		Retire o objecto do campo do sensor.
O indicador de calor residual não acende.	A zona não está quente porque foi activada apenas por pouco tempo.	Se a zona tiver funcionado tempo suficiente para estar quente, contacte um Centro de Assistência Técnica Autorizado.
A função Aquecimento Au- tomático não funciona.	A zona está quente. Deixe a zona arrefecer o su- ficiente.
Está definido o grau de co-zedura mais elevado.		O grau de cozedura mais elevado tem a mesma potência que a função.
O grau de cozedura alterna entre dois níveis.	A função de gestão de energia está activada.	Consulte o capítulo "Utilização diária".
Os campos do sensor ficam quentes.	O tacho é demasiado grande ou foi colocado demasiado perto dos comandos.	Coloque o tacho numa das zonas de cozedura de trás, se possível.
Não há sons quando toca nos campos do sensor do painel.	Os sinais sonoros estão de-sactivados.	Active os sinais sonoros.Consulte o capítulo "Utilização diária".
A zona de cozedura de indução flexível não aquece o ta-cho.	O tacho não está na posição correcta sobre a zona de co-zedura de indução flexível.	Coloque o tacho na posição correcta sobre a zona de co-zedura de indução flexível. A posição do tacho depende da função que estiver activada ou do modo da função.Consulte o capítulo "Área de cozedura de indução flexível".
O diâmetro do fundo do ta-cho não é correcto para a função que está activada ou para o modo da função.		Utilize um tacho com diâmetro adequado à função que está activada ou ao modo da função. Para utilizar apenas uma secção da zona de co-zedura de indução flexível, utilize um tacho com diâmetro de 160 mm ou menos.Consulte o capítulo "Área de cozedura de indução flexível".
-está aceso.	A Desactivação Automática está activa.	Desactive a placa e active-a novamente.
Lestá aceso.	O Dispositivo de Segurança para Crianças ou o Bloqueio de Funções está activo.	Consulte o capítulo "Utilização diária".
Festá aceso.	Não existe qualquer tacho na zona.	Coloque um tacho na zona.
O tacho não é adequado. Utilize um tacho adequado.		Consulte o capítulo "Suges-tões e dicas".
O diâmetro da base do ta-cho é demasiado pequeno para a zona.	Utilize um tacho com as dimensões correctas.Consulte o capítulo “Informação técnica”.
O tacho não cobre a cruz ouo quadrado.	Cubra totalmente a cruz ouo quadrado.
A função FlexiBridge estáactiva. Uma ou mais secções do modo da função que estáa funcionar não estão cober-tas pelo tacho.	Coloque o tacho sobre o nú-mero correcto de secções do modo da função que estáa funcionar ou altere o mo-do da função.Consulte o capítulo “Área de cozedura de indução fle-xível”.
A função PowerSlide está ac-tiva. Estão dois tachos na área de cozedura de indu-ção flexível.	Utilize apenas um tacho.Consulte o capítulo “Área de cozedura de indução fle-xível”.
Aparece E um número.	A placa apresenta um erro. Desligue a placa da alimen-tação eléctrica durante al-gum tempo. Desligue o dis-juntor do quadro eléctrico da sua casa. Volte a ligar. Se aparecer Novamente,contacte um Centro de As-sistência Técnica Autorizado.
E3está aceso.	A ligação eléctrica não está correcta. A voltagem da ali-mentação eléctrica está fora da gama aceitável.	Contacte um electricista qualificado para verificar a instalação.
E4está aceso.	Existe um erro na placa por-que um tacho ferveu até fi-car sem água. A protecção contra sobreaquecimento das zonas de cozedura foi activada e a Desactivação Automática foi accionada.	Desactive a placa. Retire o tacho quente. Após cerca de 30 segundos, active nova-mente a zona. Se o problema era o tacho, a mensagem deve desaparecer. O indicador de calor residual pode permanecer ligado. Deixe o tacho arrefecer o suficiente.Verifique se o tacho é compatível com a placa.Consulte o capítulo “Suges-tões e dicas”.
7 está aceso.	A ventoinha de arrefecimento está bloqueada.	Verifique se está algum objecto a bloquear a ventoi-nha. Se aparecer nova-mente, contacte um Centro de Assistência Técnica Autorizado.
8 está aceso.	A ligação eléctrica não está correcta. A placa está ligada apenas a uma fase.	Contacte um electricista qualificado para verificar a instalação. Consulte o diagrama de ligações.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro

apresentada. Certifique-se de que utilizou a placa correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

9. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

9.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode consultar na placa de características. A placa de características encontra-se na parte de baixo da placa.

Número de

série ......

9.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

9.3 Cabo de ligação

- A placa é fornecida com um cabo de ligação.

- Se for necessário substituir o cabo de alimentação por estar danificado, utilize um cabo do tipo (ou superior): H05V2V2-F T mín. 90 °C. Contacte um Centro de Assistência Técnica local.

9.4 Instalar a junta vedante no entalhe

1. Limpe os entalhes na bancada.
2. Corte a tira vedante fornecida em 4 tiras. As tiras têm de ficar com o mesmo comprimento dos entalhes.
3. Corte as extremidades das tiras num angulo de 45°. Devem ajustar-se aos cantos dos entalhes com precisão.
4. Cole as tiras nos entalhes. Não estique as tiras. Não cole extremidades por cima de outras.
   Após montar a placa, vede a folga restante entre a vitrocerâmica e a bancada com silicone. Certifique-se de que o silicone não penetra debaixo da vitrocerâmica.

9.5 Montagem

9.6 Caixa de protecção

Se utilizar uma caixa de protecção (acessório adicional), o espaço de ventilação frontal de 2 mm e o piso protector, directamente por baixo da placa, não são necessários. A caixa de protecção acessória pode não estar disponível em alguns países. Contacte o seu fornecedor local.

Não pode utilizar a caixa de protecção se instalar a placa por cima de um forno.

10. DADOS TÉCNICOS

Modelo HKP77420IB PNC 949 597 180 00 Tipo 60 GDD CC AU 220 - 240 V 50 - 60 Hz Indução 7.4 kW Fabricado na Alemanha N.º de série .... 7.4 kW AEG

CE

10.2 Especificações das zonas de aquecimento

Zona de aque-cimento	Potência nomi-nal (grau de co-zedura máx.) [W]	Função Power [W]	Duração máxi-ma [min.] de Função Power	Diâmetro do ta-cho [mm]
Traseira central 2300 3600 10 180 - 240
Dianteira direita 1400 2500 4 125 - 145
Zona de aqueci-mento de indu-ção flexível	2300 3200 10			125 - 210 1)

1) Pode utilizar um grelhador para grelhar alimentos na Função Ponte. Consulte as dimensões de tabuleiro permitidas no capítulo “Área de cozedura de indução flexível”.

A potência das zonas de aquecimento pode ser ligeiramente diferente da indicada na tabela. Varia consoante o material e as dimensões do tacho.

Para optimizar o aquecimento, utilize um tacho com diâmetro não superior ao indicado na tabela.

11. EFICIÊNCIA ENERGÉTICA

11.1 Informação do produto de acordo com a norma EU 66/2014

Identificação do modelo HKP77420IB
Tipo de placa Placa encastrada
Número de zonas de coze-dura		2
Número de áreas de coze-dura		1
Tecnologia de aquecimen-to	Indução
Diâmetro das zonas de co-zedura circulares (∅)	Traseira central	24,0 cm
	Dianteira direita	14,5 cm
Comprimento (L) e largura (W) da área de cozedura	Esquerda L 41,8 cm	W 24,8 cm
Consumo de energia por zona de cozedura (EC elec-tric cooking)	Traseira central	183,1 Wh/kg
	Dianteira direita	177,4 Wh/kg
Consumo de energia da área de cozedura (EC elec-tric cooking)	Esquerda 184,2 Wh/kg
Consumo de energia da placa (EC electric hob)	182,6 Wh/kg

EN 60350-2 - Aparelhos eléctricos domésticos para cozinhar - Parte 2: Placas - Métodos para medir o desempenho

11.2 Poupança de energia

Pode poupar energia todos os dias se adoptar as seguintes sugestões.

- Quando aquecer água, utilize apenas a quantidade necessária.

• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de a activar.
• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
• Centre o tacho na zona de cozedura.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

12. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o

símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

CONTENIDO

Número de serie ....

9.2 Placas empotradas
