MANUAL DE USUARIO 3EB805MYP BALAY

Instruccionesdemontaje

Observacionesimportantes

• Laseguridadduranteelusosóloestágarantizadasila instalaciónsehaefectuadodemaneracorrectaenelaspecto técnicoyenconformidadconestasinstruccionesdemontaje. Losdañoscausadosporunmontajeinadecuadoserán responsabilidaddelinstalador.
• Sólopuedeefectuarlaconexióndelaparatountécnico especialistaautorizado. Setendráqueregirporlasdisposiciones delacompañíaabastecedoradeelectricidaddelazona.
• Elaparatocorrespondealtipodeprotección lysólosepuede utilizarconunaconexiónconpuestaatierra.
• Elusodeesteaparatosinlaconexióndetierraconuna instalaciónincorrectapuedecausar, aunqueencircunstancias muypocoprobables, dañosserios.

Elfabricantenosehaceresponsabledelfuncionamiento inadecuadoydelosposiblesdañosmotivadosporinstalaciones eléctricasnoadecuadas.

• Sielaparatonoestáprovistodeunaclavijaaccesible, entoncesdebenserincorporadosmediosdedesconexiónala instalaciónfijadeacuerdoalasreglamentacionesdela instalación.
• Lamangueradealimentacióndebecolocarsedemaneraque notoquepartescalientesdelaplacadecocciónodelhorno.
• Cualquiermanipulaciónenelinteriordelaparato, incluyendoel cambiodelcabledealimentación, debeserrealizadaporel ServiciodeAsistenciaTécnica.
• Lasplacasdeinducciósólopuedenserinstaladassobre cajón,hornosconventilaciónforzadadelamismamarcao lavavajillasdelamismamarca.Debajodelaplacadecocciónno sepuedeninstalarfrigoríficos,hornossinventilaciónolavadoras.

Montajesobrecajón(figura2a)

- Silaplacasehainstaladosobrecajón,losobjetosmetálicos queseencuentrenenelcajónpodríanalcanzartemperaturas elevadasdebidoalarecirculacióndelaireprocedentedela ventilacióndelaplaca,siestoocurre,serecomiendautilizarun soporteintermedio.

Comosoporteintermediosepuedeutilizarunpaneldemadera (figura3)oadquirirunaccesorioadecuadoennuestroServicio deAsistenciaTécnica.

Elcódigodereferenciadeesteaccesorioesel686002.

• Laencimeradondeseinstalelaplacadebetenercomo mínimoungrosorde20mm.
• Ladistanciaentrelapartesuperiordelaencimeraylaparte superiordelcajóndebeserde65mm.

Montajesobrehorno(figura2b)

• Laencimeradondeseinstalelaplacadebetenercomo mínimoungrosorde:
  -20mmsiseinstalasobreunhornocompacto.
  -30mmsiseinstalasobreunhornonocompacto.
• Silaplacasehainstaladosobreunhornocompacto, deben dejarse60mmdedistanciaentrelapartesuperiordelhornoyla partesuperiordelaencimera.

Montajesobrelavavajillas(figura2c)

• Silaplacasehainstaladosobreunlavavajillas, sedebe instalarunaccesoriointermedio. Elaccesoriosedebesolicitara nuestroServiciodeAsistenciaTécnica.
  Elcódigodereferenciadeesteaccesorioesel686002.
• Laencimeradondeseinstalelaplacadebetenerungrosorde 20mmcomomínimoy40mmcomomáximo.
• Ladistanciaentrelapartesuperiordelaencimeraylaparte superiordellavavajillasdebesede:

-60mmsiseinstalasobreunlavavajillascompacto.

-65mmsiseinstalasobreunlavavajillasnocompacto.

Montajeyconexióndelaencimera -Figura1/2/3/4/5

• Tensión, verplacadecaracterísticas.
• Conectarexclusivamentesegúnelesquemadeconexión.

Esquemadeconexión-Figura5

1. Marrón
   2.Azul
   3.Amarilloyverde

Modificarlaintensidaddeconexión 10/13/16/20Amperios–Figura6

Antesdeutilizarlaplacaporprimeravez, sedebecomprobarsi laintensidaddeconexióndelaplacaeslacorrecta.

Paramodificarlaintensidaddelaplaca, realizarlossiguientes pasos:

1—Encenderlaplacadecocciónconelinterruptorprincipal. Nocolocarningúnrecipienteenlaszonasdecocción
2-Enlossiguientes60segundos, colocartodaslaszonasde cocciónenelniveldepotenciadeseadosegúnlaintensidadde conexiónrequerida, vertabla.

NiveldepotencialIntensidaddeconexiónenamperios

120A
2	16A
3	13A
4	10A

3—Apagarlaszonasdecocción, unadespuésdeotra, empezandoporlazonadecoccióninferiorderecha, ensentido contrarioalasagujasdelreloj.
4—Enlaindicaciónvisualdelaszonasdecocciónlaterales derechassemuestralaintensidaddeconexiónseleccionada.
5—Apagarlapacadecocciónconelinterruptorprincipal.

Desmontajedelaplacadecocción

• Cortarlacorrientedelaparato.
• Sacarlapacadecocciónempujandodesdeabajo.

pt

Consejos y advertencias de seguridad...... 6

Indicaciones de seguridad......6

Causas de los daños ....7

Protección del medio ambiente ....8

Eliminación de residuos respetuosa con el medio ambiente....8

Consejos para ahorrar energía ....8

La Cocción por Inducción ....8

Ventajas de la Cocción por Inducción ....8

Familiarizarse con el aparato 9

El panel de mando 9

Las zonas de cocción....9

Indicador de calor residual 9

Programar la placa de cocción .....9

Encender y apagar la placa de cocción .....9

Ajustar la zona de cocción 9

Tabla de cocción 10

Seguro para niños....11

Activar y desactivar el seguro para niños 11

Activar y desactivar el seguro permanente para niños ..... 11

Función Powerboost.... 11

Activar 11

Desactivar 11

Función programación del tiempo 11

Así se programa 11

Ajustes básicos.... 12

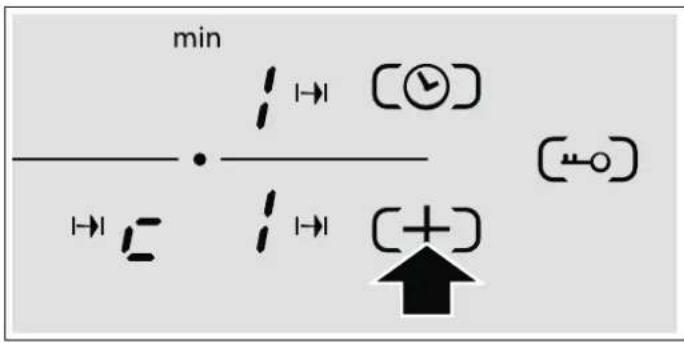

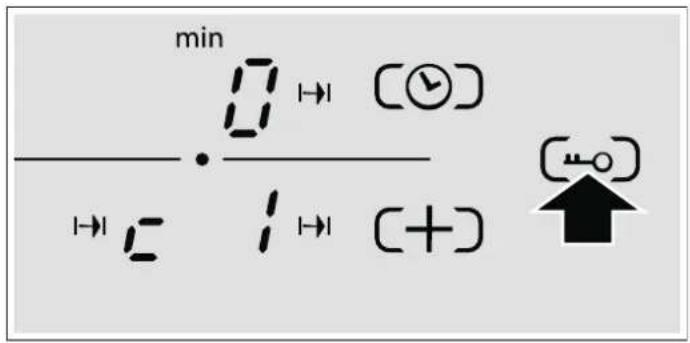

Acceder a los ajustes básicos 12

Cuidados y limpieza.... 13

Placa de cocción 13

Marco de la placa de cocción 13

Reparar averías 13

Ruido normal durante el funcionamiento del aparato..... 14

Servicio de Asistencia Técnica.... 14

⚠️ Consejos y advertencias de seguridad

Leer estas instrucciones con atención. Sólo entonces podrá manejarse correctamente el aparato.

Conservar las instrucciones de uso y de montaje. En caso de entregar el aparato a otra persona, adjuntar también la documentación correspondiente.

Comprobar el aparato tras sacarlo del embalaje. En caso de que haya sufrido daños durante el transporte, no conectar el aparato, ponerse en contacto con el Servicio Técnico y dejar constancia por escrito de los daños ocasionados, de lo contrario se perderá el derecho a cualquier tipo de indemnización.

Indicaciones de seguridad

Este aparato ha sido diseñado exclusivamente para su uso doméstico. Utilizar la placa de cocción únicamente para la elaboración de alimentos. Durante el funcionamiento, el aparato no debe dejarse sin vigilancia.

Manejo seguro

Para utilizar este aparato de forma segura, los adultos y los niños que por

■ discapacidades físicas, sensoriales o psíquicas
■ inexperiencia o desconocimiento

no estén capacitados para utilizar este aparato no deberán hacerlo sin la supervisión de un adulto responsable.

Los niños deberían ser supervisados para asegurarse de que no juegan con el aparato.

Aceite y grasa demasiado calientes

¡Peligro de incendio!

El aceite y la grasa demasiado calientes se inflaman con rapidez. No dejar el aceite o la grasa sobrecalentados sin vigilancia. En caso de que el aceite o la grasa se inflamen, no apagar con agua. Apagar las llamas con una tapa o un plato. Apagar la zona de cocción.

Cocinar alimentos al baño María

El baño María permite cocer un alimento dentro de un cazo que a su vez se sumerge en otro recipiente más grande que contiene agua. Así, el alimento recibe un calor suave y constante, cocinándose por medio del agua caliente, y no por el calor de la zona de cocción directamente. Al cocinar alimentos al baño María, se debe evitar que las latas, botes de cristal u otro material se apoyen directamente sobre la base del recipiente que contiene el agua, para evitar la ruptura del cristal de la placa y del recipiente debido a un recalentamiento de la zona de cocción.

Placa de cocción caliente

¡Peligro de quemaduras!

No tocar las zonas de cocción calientes. Mantener alejados a los niños de la placa de cocción.

¡Peligro de incendio!

■ No colocar nunca objetos inflamables sobre la placa de cocción
No guardar objetos inflamables o aerosoles en los cajones de debajo de la placa de cocción.

Bases de los recipientes y zonas de cocción mojadas

¡Peligro de lesiones!

En caso de haber líquido entre la base del recipiente y la zona de cocción puede producirse presión del vapor. A consecuencia, el recipiente podría saltar. Mantener siempre secas la la zona de cocción y la base del recipiente.

Grietas en la placa de cocción

¡Peligro de descarga eléctrica!

Desconectar el aparato de la red eléctrica si la placa de cocción está rota o agrietada. Ponerse en contacto con el Servicio de Asistencia Técnica.

La zona de cocción calienta, pero la indicación visual no funciona

¡Peligro de quemaduras!

Apagar la zona de cocción si el indicador no funciona. Ponerse en contacto con el Servicio de Asistencia Técnica.

La placa de cocción se apaga

¡Peligro de incendio!

Si la placa de cocción se apaga de forma automática y no permite su uso, posteriormente puede encenderse por sí misma. A fin de evitar que esto suceda, la placa debe desconectarse de la red eléctrica. Ponerse en contacto con el Servicio de Asistencia Técnica.

No coloque objetos metálicos sobre la placa de inducción

¡Peligro de quemaduras!

No dejar sobre la placa de cocción cuchillos, tenedores, cucharas, tapas u otros objetos metálicos, podrían calentarse muy deprisa.

Vista general

En la siguiente tabla presentamos los daños más frecuentes:

Daños Causa Medida

Manchas Alimentos derramados Eliminar inmediatamente los alimentos que se derramen con un rascador para vidrio.
Productos de limpieza inadecuados Utilizar productos de limpieza adecuados para la placa de cocción.
Rayaduras Sal, azúcar y arena No utilizar la placa de cocción como bandeja o encimera.
Las bases rugosas de recipientes rayan la placa de cocción	Comprobar los recipientes.
Decoloraciones Productos de limpieza inadecuados Utilizar productos de limpieza adecuados para la placa de cocción.
Roce de los recipientes Levantar las ollas y sartenes para cambiarlas de lugar.
Desconchaduras Azúcar, sustancias con un alto contenido de azúcar	Eliminar inmediatamente los alimentos que se derramen con un rascador para vidrio.

Cuidados del ventilador

¡Peligro de avería!

Esta placa está dotada de un ventilador situado en la parte inferior. En caso de encontrarse un cajón debajo de la placa de cocción no deberán guardarse objetos pequeños o papeles, al ser absorbidos, podrían estropear el ventilador o perjudicar la refrigeración.

¡Atención!

Entre el contenido del cajón y la entrada del ventilador debe dejarse una distancia mínima de 2 cm.

Reparaciones inadecuadas

¡Peligro de descarga eléctrica!

Las reparaciones inadecuadas son peligrosas. Desconectar el aparato si está defectuoso. Ponerse en contacto con el Servicio de Asistencia Técnica. Las reparaciones y la sustitución de cables de conexión defectuosos sólo pueden ser efectuados por personal del Servicio de Asistencia Técnica debidamente instruido.

¡Atención!

Este aparato cumple con la normativa de seguridad y compatibilidad electromagnética. No obstante, las personas que tengan implantados marcapasos deben abstenerse de acercarse a manejar este aparato. Es imposible asegurar que el 100% de estos dispositivos que se encuentran en el mercado cumplan la normativa vigente de compatibilidad electromagnética, y que no se produzcan interferencias que pongan en peligro el correcto funcionamiento del mismo. También es posible que las personas con otro tipo de dispositivos, como audífonos, puedan sentir algún tipo de molestia.

Apagar la placa de cocción

Después de cada uso, apagar siempre la placa de cocción con el interruptor principal. No esperar a que la placa de cocción se apague automáticamente por falta de recipiente.

Causas de los daños

¡Atención!

Las bases ásperas de los recipientes pueden rayar la placa de cocción.
No colocar nunca recipientes vacíos en las zonas de cocción. Pueden provocar daños.
No colocar recipientes calientes sobre el panel de mando, las zonas de indicadores o el marco de la placa. Pueden provocar daños.
La caída de objetos duros o puntiagudos sobre la placa de cocción puede originar daños.
El papel de aluminio y los recipientes de plástico se derriten sobre las zonas de cocción calientes. No se recomienda el uso de láminas protectoras en la placa de cocción.

Protección del medio ambiente

Desembalar el aparato y desechar el embalaje de forma respetuosa con el medio ambiente.

Eliminación de residuos respetuosa con el medio ambiente

Este aparato está identificado conforme a la Directiva de Residuos de Aparatos Eléctricos y Electrónicos RAEE 2002/96/CE. Esta directiva define el marco para el reciclaje y reutilización de aparatos usados en todo el territorio europeo

Consejos para ahorrar energía

Colocar siempre en los recipientes la tapa correspondiente. Al cocinar sin tapa el consumo de energía se multiplica por cuatro.

• Utilizar recipientes de base gruesa y plana. Las bases curvas aumentan el consumo de energía.
  El diámetro de la base de los recipientes debe coincidir con el tamaño de la zona de cocción. Observar: Si el fabricante ha indicado el diámetro superior del recipiente. Éste es por lo general superior al diámetro de la base del recipiente. En el caso de que el diámetro del recipiente no coincida con el de la zona de cocción, es mejor que éste sea superior al tamaño de la zona de cocción, en caso contrario se pierde la mitad de energía.
  ■ Seleccionar recipientes del tamaño adecuado a la cantidad de alimento que se vaya a preparar. Un recipiente de gran dimensión y medio lleno, consume mucha energía.
  Cocer con poca agua. De esta manera, se ahorra energía y, además, se mantienen las vitaminas y minerales de la verdura.
  ■ Seleccionar un nivel de potencia más bajo.

La Cocción por Inducción

Ventajas de la Cocción por Inducción

La Cocción por Inducción supone un cambio radical en la forma tradicional de calentamiento, el calor se genera directamente en el recipiente. Por este motivo, presenta una serie de ventajas:

• Ahorro de tiempo al cocinar y freír; al calentar directamente el recipiente.
  ■ Se ahorra energía.
  ■ Cuidados y limpieza más sencillos. Los alimentos que hayan rebosado no se queman con tanta rapidez.
  ■ Control de calor y seguridad; la placa suministra o corta energía inmediatamente al actuar sobre el mando de control. La zona de cocción por inducción deja de suministrar calor si se retira el recipiente sin haberlo desconectado previamente.

Sólo son recipientes adecuados para cocinar por inducción los recipientes ferromagnéticos, pueden ser de:

■ acero esmaltado
- hierro fundido
■ vajilla especial para inducción de acero inoxidable.

Para saber si los recipientes son adecuados, comprobar que son atraídos por un imán.

Recipientes especiales para inducción

Existe otro tipo de recipientes especiales para inducción, cuya base no es ferromagnética en su totalidad. Comprobar el diámetro, podría afectar tanto a la detección del recipiente como a los resultados de la cocción.

Características de la base del recipiente

Las características de la base de los recipientes pueden influir en la homogeneidad del resultado de la cocción. Recipientes fabricados con materiales que ayudan a difundir el calor, como recipientes "sandwich" de acero inoxidable, reparten el calor uniformemente, ahorrando tiempo y energía.

Ausencia de recipiente o tamaño no adecuado

Si no se coloca un recipiente sobre la zona de cocción seleccionada, o éste no es del material o tamaño adecuado, el nivel de cocción que se visualiza en el indicador de la zona de cocción, parpadeará. Colocar el recipiente adecuado para que deje de parpadear. Si se tarda más de 90 segundos, la zona de cocción se apaga automáticamente.

Recipientes vacíos o con base fina

No calentar recipientes vacíos, ni utilizar recipientes con base fina. La placa de cocción está dotada de un sistema interno de seguridad, pero un recipiente vacío puede calentarse tan rápidamente que la función "desactivación automática" no tenga tiempo de reaccionar y pueda alcanzar una temperatura muy elevada. La base del recipiente podría llegar a derretirse y dañar el cristal de la placa. En este caso, no tocar el recipiente y apagar la zona de cocción. Si después de enfriarse no funciona, ponerse en contacto con el servicio de asistencia técnica.

Detección de recipiente

Cada zona de cocción tiene un límite mínimo de detección de recipiente, que varía en función del material del recipiente que se está utilizando. Por este motivo, se debe utilizar la zona de cocción que más se adecue al diámetro de su recipiente.

Zona de cocción doble o triple

Estas zonas pueden reconocer recipientes de diferentes tamaños. Dependiendo del material y de las propiedades del recipiente, la zona se adaptará automáticamente, activándose sólo la zona simple o bien en su totalidad y suministrando la potencia adecuada para obtener buenos resultados de cocción.

Familiarizarse con el aparato

Estas instrucciones de uso pueden aplicarse a diferentes placas de cocción. En la página 6 figura una vista general de los modelos con información sobre medidas.

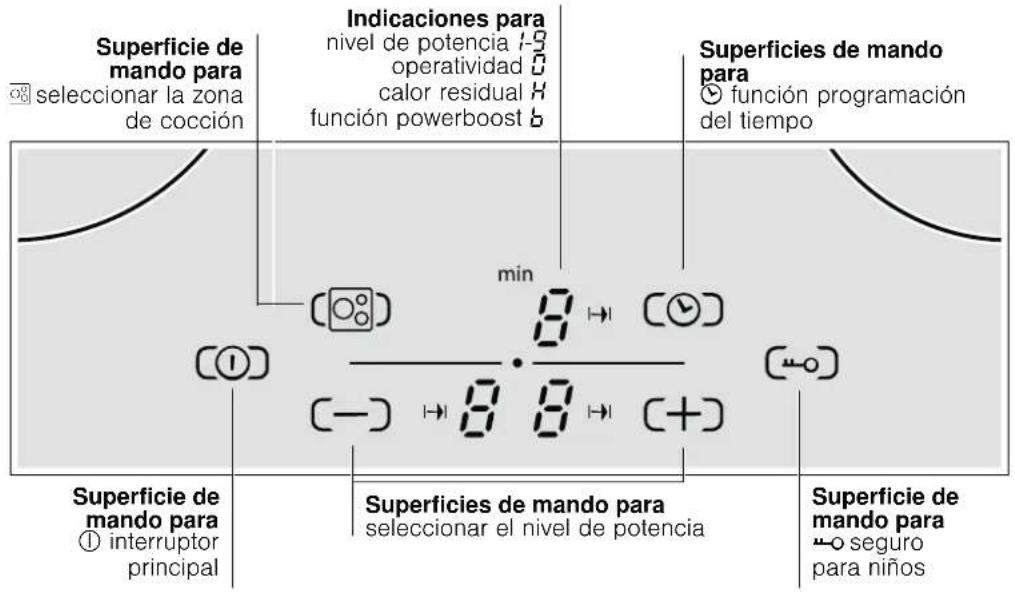

El panel de mando

Superficie de mando para seleccionar la zona de cocción Indicaciones para nivel de potencia 1-9 operatividad 0 calor residual H función powerboost b Superficies de mando para función programación del tiempo min [○] [-] 8 8 +

Las zonas de cocción

Zona de cocción Activar y desactivar

○ Zona de cocción simple Utilizar un recipiente del tamaño adecuado.

Utilizar sólo recipientes aptos para la cocción por inducción, ver apartado "Recipientes apropiados".

Indicador de calor residual

La placa de cocción cuenta con un indicador de calor residual H en cada zona de cocción que muestra cuáles aún están calientes. Evitar tocar la zona de cocción que muestre esta indicación.

Aunque la placa esté apagada, la H se mantendrá iluminada mientras la zona de cocción esté caliente.

Al retirar el recipiente antes de haber apagado la zona de cocción, aparecerán alternativamente la indicación H y el nivel de potencia seleccionado.

Programar la placa de cocción

En este capítulo se muestra cómo ajustar una zona de cocción. En la tabla figuran los niveles de potencia y tiempos de cocción para distintos platos.

Encender y apagar la placa de cocción

La placa de cocción se enciende y se apaga con el interruptor principal.

Para encender: pulsar el símbolo ①. Se ilumina el indicador situado al lado del interruptor principal y los indicadores se iluminan. La placa de cocción está lista para su funcionamiento.

Para apagar: pulsar el símbolo ① hasta que los indicadores se apaguen. Todas las zonas de cocción están apagadas. El indicador de calor residual permanece iluminado hasta que las zonas de cocción se hayan enfriado lo suficiente.

Nota: La placa de cocción se apaga automáticamente cuando todas las zonas de cocción permanecen más de 20 segundos desactivadas.

Ajustar la zona de cocción

Seleccionar el nivel de potencia deseado con los símbolos + y -.

Nivel de potencia 1 = potencia mínima.

Nivel de potencia 9 = potencia máxima.

Cada nivel de potencia dispone de un ajuste intermedio. Está señalado con un punto.

Ajustar el nivel de potencia

La placa de cocción debe estar encendida.

1. Pulsar varias veces el símbolo hasta que se ilumine el indicador de la zona de cocción deseada.

2. En los 5 segundos siguientes, pulsar el símbolo + ó -. Se muestra el ajuste básico:

Simbolo + nivel de potencia 1

Simbolo - nivel de potencia 9

1. Modificar el nivel de potencia: seleccionar la zona de cocción y pulsar el símbolo + ó - hasta que aparezca el nivel de potencia deseada.

Apagar la zona de cocción

Seleccionar la zona de cocción y a continuación pulsar el símbolo + ó - hasta que aparezca 0.

La zona de cocción se apaga y aparece el indicador de calor residual.

Nota: Si no se ha colocado un recipiente en la zona de cocción por inducción, el nivel de potencia seleccionado parpadea. Transcurrido un tiempo la zona de cocción se apaga.

Tabla de cocción
En la siguiente tabla se presentan algunos ejemplos.

	Nivel de potencia
Derretir
Chocolate, cobertura de chocolate, mantequilla, miel	1-1.
Gelatina	1-1.
Calentar y mantener caliente
Potaje (p.ej. lentejas)	1-2
Leche**	1.-2.
Salchichas calentadas en agua**	3-4
Descongelar y calentar
Espinacas ultracongeladas	2.-3.
Gulasch ultracongelado	2.-3.
Cocer a fuego lento, hervir a fuego lento
Albóndigas de patata	4.-5.*
Pescado	4-5*
Salsas blancas, p.ej. bechamel	1-2
Salsas batidas, p. ej. salsa bernesa, salsa holandesa	3-4
Hervir, cocer al vapor, rehogar
Arroz (con doble cantidad de agua)	2-3
Arroz con leche	1.-2.
Patatas	4-5
Pasta	6-7*
Cocido, sopas	3.-4.
Verduras	2.-3.
Verduras, ultracongeladas	3.-4.
Cocido con olla exprés	4.-5.
Asar**
Filetes, chuletas (al natural o empanados)	6-7
Bistec (3 cm de grosor)	7-8
Pechuga (2 cm de grosor)	5-6
Pescado y filete de pescado al natural	5-6
Pescado y filete de pescado empanado	6-7
Gambas y camarones	7-8
Platos ultracongelados, p. ej., salteados	6-7
Crepes	6-7
Tortilla	3.-4.

* Cocción sin tapa
** Sin tapa

	Nivel de potencia
Estofar
Rollo de carne	4-5
Estofado	4-5
Gulasch	3.-4.
Freir** (150-200g por porción en 1-2 l de aceite)
Productos ultracongelados, p. ej., patatas fritas, nuggets de pollo	8-9
Croquetas ultracongeladas	7-8
Albóndigas	7-8
Carne, p. ej., piezas de pollo	6-7
Pescado, verduras o setas, empanadas o en masa de cerveza, p. ej., champiñones	6-7
Repostería, p. ej., buñuelos, fruta en masa de cerveza	4-5

* Cocción sin tapa
** Sin tapa

Seguro para niños

La placa de cocción se puede asegurar contra una conexión involuntaria para impedir que los niños enciendan las zonas de cocción.

Activar y desactivar el seguro para niños

La placa de cocción debe estar apagada.

Activar: pulsar el símbolo — durante 4 segundos aproximadamente. El indicador situado al lado del símbolo — se ilumina durante 10 segundos. La placa de cocción queda bloqueada.

Desactivar: pulsar el símbolo — durante 4 segundos aproximadamente. Se ha desactivado el bloqueo.

Nota: El seguro para niños puede activarse o desactivarse por equivocación debido; al agua derramada durante la limpieza, alimentos que han rebosado o presencia de objetos sobre el símbolo —

Activar y desactivar el seguro permanente para niños

Con esta función, el seguro para niños se activa automáticamente siempre que se apaga la placa de cocción.

Activar y desactivar

Ver apartado "Ajustes básicos".

Función Powerboost

Con la función Powerboost se pueden calentar los alimentos más rapidamente que utilizando el nivel de potencia 9.

Toda las zonas de cocción disponen de esta función.

Activar

La placa de cocción debe estar encendida, pero no debe haber ninguna zona de cocción en funcionamiento.

1. Seleccionar la zona de cocción deseada.
2. Seleccionar el nivel de potencia 9.
   3.A continuación pulsar el símbolo +.
   En la indicación visual se ilumina el símbolo b. La función powerboost se ha activado.

Nota: Si se enciende alguna zona de coccción cuando la función Powerboost está en funcionamiento, en la indicación visual de la zona de coccción parpadearán b y 9; a continuación se ajustará el nivel de potencia 9. La función Powerboost se desactivará.

Desactivar

Seleccionar la zona de cocción y pulsar el símbolo -. El indicador 6 deajará de visualizarse y la zona de cocción volverá al nivel de potencia 9. La función powerboost se habrá desactivado.

Nota: En determinadas circunstancias, la función Powerboost se puede desactivar automáticamente para proteger los componentes electrónicos del interior de la placa.

Función programación del tiempo

Con esta función se puede apagar automáticamente una zona de cocción introduciendo el tiempo de cocción para la zona deseada. La zona se apaga una vez transcurrido el tiempo.

Así se programa

La placa de cocción debe estar encendida.

1. Seleccionar la zona de cocción y el nivel de potencia deseado.

A continuación pulsar el símbolo Ⓧ hasta que aparezca el indicador 00.

Se enciende el indicador en la zona de cocción correspondiente.

1. Programar el tiempo con el símbolo + ó -.

Símbolo + 30 minutos

Símbolo - 10 minutos

1.2. 0.0 - +

min 3.0 +

Al cabo de unos segundos, el tiempo comienza a transcurrir.

Una vez transcurrido el tiempo

La zona de cocción se apaga. Suena una señal de aviso y el indicador 📋 se ilumina. Tocar el símbolo ⚙. Los indicadores se apagan y la señal acústica finaliza.

Cancelar o modificar el tiempo

Seleccionar la zona de cocción con el símbolo 📄. Pulsar el símbolo Ⓧ y modificar el tiempo de cocción con los símbolos + ó - , o ajustar a 📄.

Nota: Se puede ajustar un tiempo de cocción de hasta 99 minutos.

Ajustes básicos

El aparato presenta diversos ajustes básicos. Estos ajustes pueden adaptarse a las necesidades propias del usuario.

Indicador Función
c1	Seguro permanente para niños Desactivado.* Activado.
c2	Señales acústicas Señal de confirmación y señal de error desconectadas. Sólo señal de error conectada. Señal de error y señal de confirmación conectadas.*
c5	Limitación automática del tiempo. Ajuste básico: apagar tras 1-10 horas.* El tiempo del ajuste básico queda reducido a la mitad: apagar tras 0,5 - 5 horas. El tiempo del ajuste básico queda reducido a un cuarto: apagar tras 0,25 - 2,5 horas.
c6	Duración de la señal de aviso de la función programación del tiempo 10 segundos.* 30 segundos. 1 minuto.
c7	Función Power-Management = Desactivada.* = 1000 W. potencia mínima. . = 1500 W. = 2000 W.… ó . = potencia máxima de la placa.**
c8	Volver a los ajustes por defecto Ajustes personales.* Volver a los ajustes de fábrica.

*Ajuste de fábrica
**La potencia máxima de la placa depende de la configuración de la intensidad de conexión realizada en la instalación. Para no superar este valor máximo, la placa cuenta con una serie de componentes que gestionan automáticamente la potencia, distribuyéndola entre las zonas de cocción encendidas en función de las necesidades.

Acceder a los ajustes básicos

La placa de cocción debe estar apagada.

1. Encender la placa de cocción con el interruptor principal.
2. En los siguientes 10 segundos, mantener pulsado el símbolo — durante 4 segundos.

min 0 → [◎] → 1 → (+) [←]

En las indicaciones visuales inferiores aparece c

1. Pulsar el símbolo —o varias veces hasta que aparezca el indicador del ajuste deseado.
2. A continuación seleccionar el ajuste deseado con los símbolos + y -. El ajuste aparece en la indicación visual superior derecha.

1. Volver a pulsar el símbolo —o durante 4 segundos. Los ajustes se han guardado correctamente.

Salir

Para salir de los ajustes básicos, apagar la placa de cocción con el interruptor principal.

Cuidados y limpieza

Los consejos y advertencias que se mencionan en este capítulo sirven de ayuda para la limpieza y el mantenimiento óptimos de la placa de cocción

Placa de cocción

Limpieza

Limpiar la placa después de cada cocción. De este modo, se evita que los restos adheridos se quemen. No limpiar la placa de cocción hasta que esté suficientemente fría.

Utilizar sólo productos de limpieza apropiados para placas de cocción. Observar las indicaciones que figuran en el envoltorio del producto.

No utilizar nunca:

■ Productos abrasivos
■ Limpiadores agresivos como sprays para el horno y quitamanchas
■ Esponjas que rayen
■ Limpiadores de alta presión o máquinas de vapor

Rascador para vidrio

Eliminar la suciedad resistente con un rascador para vidrio.

1. Quitar el seguro del rascador
2. Limpiar la superficie de la placa de cocción con la cuchilla. No limpiar la superficie de la placa de cocción con la funda del rascador, la superficie podría rayarse.

¡Peligro de lesiones!

La cuchilla está muy afilada. Peligro de daños por cortes. Proteger la cuchilla cuando no se esté utilizando. Reemplazar inmediatamente la cuchilla cuando presente desperfectos.

Cuidados

Aplicar un aditivo para la conservación y protección de la placa de cocción. Observar los consejos y advertencias que figuran en el envoltorio.

Marco de la placa de cocción

Para evitar daños en el marco de la placa de cocción, tener en cuenta las siguientes indicaciones:

• Utilizar sólo agua caliente con un poco de jabón
  ■ No utilizar nunca productos afilados ni abrasivos
  ■ No utilizar el rascador para vidrio

Reparar averías

Normalmente las averías se deben a pequeños detalles. Antes de avisar al Servicio de Asistencia Técnica, deben tenerse en cuenta los siguientes consejos y advertencias.

Indicador Avería Medida

ninguno Se ha interrumpido el suministro de corriente eléctrica.	Comprobar con ayuda de otros aparatos eléctricos, si se ha producido un corte en el suministro de corriente eléctrica.
La conexión del aparato no se ha hecho conforme al esquema de conexiones.	Comprobar que el aparato se ha conectado conforme al esquema de conexiones.
Avería en el sistema electrónico. Si las comprobaciones anteriores no solucionan la avería avisar al Servicio de Asistencia Técnica.
parpadea	El panel de mando está húmedo o se ha depositado algún objeto encima.Secar la zona del panel de mando o retirar el objeto.

* Si la indicación persiste avisar al Servicio de Asistencia Técnica.

No colocar ningún recipiente caliente sobre el panel de mando.

Indicador Avería Medida

Er + número /d + número /E + número /	Avería en el sistema electrónico. Desconectar la placa de cocción de la red eléctrica. Esperar unos 30 segundos y volver a conectarla de nuevo.*
F0/F9	Se ha producido un error interno en el funcionamiento.	Desconectar la placa de cocción de la red eléctrica. Esperar unos 30 segundos y volver a conectarla de nuevo.*
F2	El sistema electrónico se ha sobrecalentado y ha apagado la zona de cocción correspondiente.	Esperar a que el sistema electrónico se haya enfriado lo suficiente. Pulsar, a continuación, un símbolo cualquiera de la placa de cocción.*
F4	El sistema electrónico se ha sobrecalentado y ha apagado todas las zonas de cocción.
F8	La zona de cocción ha estado funcionando demasiado tiempo, a potencia elevada y de forma ininterrumpida.	Se ha activado la limitación automática del tiempo. Pulsar cualquier símbolo del panel de mando. El indicador se apaga. Ya puede volver a encender la placa de cocción.
U1	Tensión de alimentación incorrecta, fuera de los límites normales de funcionamiento.	Ponerse en contacto con el distribuidor de energía eléctrica.
U2/U3	La zona de cocción se ha sobrecalentado y se ha apagado para proteger su encimera.	Esperar a que el sistema electrónico se haya enfriado lo suficiente y volver a encenderla de nuevo.

* Si la indicación persiste avisar al Servicio de Asistencia Técnica.
No colocar ningún recipiente caliente sobre el panel de mando.

Ruido normal durante el funcionamiento del aparato

La tecnología de calentamiento por inducción se basa en la creación de campos electromagnéticos que hacen que el calor se genere directamente en la base del recipiente. Éstos, dependiendo de la construcción del recipiente, pueden originar ciertos ruidos o vibraciones como los que se describen a continuación:

Un zumbido profundo como en un transformador

Este ruido se produce al cocinar con un nivel de potencia elevada. La causa de ello es la cantidad de energía que se transmite de la placa de cocción al recipiente. Este ruido desaparece o se debilita, en cuanto disminuye el nivel de potencia.

Un silbido bajo

Dicho ruido se produce cuando el recipiente se encuentra vacío. Este ruido desaparece, en cuanto se introduce agua o alimentos en el recipiente.

Crepitar

Este ruido se presenta en los recipientes, que están compuestos de diferentes materiales superpuestos. El ruido es debido a las vibraciones que se producen en las superficies de unión de las diferentes superposiciones de materiales. Este

ruido procede del recipiente. La cantidad y la manera de cocinar los alimentos puede variar.

Unos silbidos elevados

Los ruidos se producen sobre todo en los recipientes compuestos de diferentes superposiciones de materiales, tan pronto como estos se ponen en marcha a la máxima potencia de calentamiento y al mismo tiempo en dos zonas de cocción. Estos silbidos desaparecen o son más escasos, tan pronto como se disminuye la potencia.

Ruido del ventilador

Para un uso adecuado del sistema electrónico, la placa de cocción debe funcionar a una temperatura controlada. Para esto, la placa de cocción está provista de un ventilador que después de cada temperatura detectada mediante niveles de potencia diferentes se pone en marcha. El ventilador también puede funcionar por inercia, después de que se haya apagado la placa de cocción, si la temperatura detectada es todavía demasiado elevada.

Sonidos acompasados y similares a las agujas de un reloj

Este ruido sólo se presenta cuando están en funcionamiento 3 ó más zonas de cocción y desaparece o se reduce cuando se apaga alguna zona de cocción.

Los ruidos que se han descrito son normales, forman parte de la tecnología de inducción y no indican que se trate de una avería.

Servicio de Asistencia Técnica

Nuestro Servicio de Asistencia Técnica se encuentra a su disposición siempre que necesite la reparación de su aparato.

Número de producto (E) y número de fabricación (FD)

Siempre que se contacte con nuestro Servicio de Asistencia Técnica se debe facilitar el número de producto (E-Nr.) y el número de fabricación (FD-Nr.) del aparato. La etiqueta de características con los correspondientes números se encuentra en la tarjeta del aparato.

Recuerde que, en caso de manejo incorrecto, la asistencia del personal del Servicio de Asistencia Técnica no es gratuita, incluso si todavía está dentro del período de garantía.

Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial.

Solicitud de reparación y asesoramiento en caso de averías E 902 351 352

Confíe en la competencia del fabricante. De esa forma se asegura de que la reparación se lleva a cabo por personal técnico debidamente instruido, equipado con las piezas originales y de repuesto necesarias para su aparato.

pt Índice

Cuidados e limpeza 22

Placa de cozedura 22

Óleo e gordura demasiado quentes

Perigo de incêndio!

Perigo de descarga eléctrica!

Desligar o aparelho da rede eléctrica se a placa de cozedura estiver furada ou com gretas.

Perigo de descarga eléctrica!

Indicador de calor residual

Indicador Avaria Medida

Indicador Avaria Medida

Número E e número FD:
