Tipo de producto	Refrigerador-congelador
Marca	Panasonic
Modelo	NR-B32SX1
Dimensiones (An x Prof x Alt)	600 mm x 652 mm x 1866 mm
Peso neto	74 kg
Volumen total neto	321 L
Volumen refrigerador neto	235 L
Volumen congelador neto	86 L
Clase climática	T (16 °C a 43 °C)
Tensión nominal	220 V - 230 V
Frecuencia nominal	50 Hz
Consumo de energía anual	320 kWh/año
Capacidad de congelación	13,5 kg/24 h
Nivel sonoro	46 dB
Almacenamiento máximo sin electricidad	18 horas
Refrigerante	R600a (58 g)
Agente espumante	Ciclopentano
Funciones especiales	Super Freeze, Super Cool, Eco, Holiday, Bottle, Alarm
Mantenimiento y limpieza	Limpiar con un paño suave y agua tibia; no usar productos abrasivos
Seguridad	Enchufe con conexión a tierra; no usar enchufes múltiples; no tocar con las manos mojadas
Piezas de repuesto y reparabilidad	Contactar a un centro de servicio posventa autorizado; no desmontar usted mismo
Información general	Manual de instrucciones disponible en varios idiomas; 180 páginas

Preguntas frecuentes - NR-B32SX1 PANASONIC

¿Cómo ajustar la temperatura del refrigerador?

Presione la tecla de selección del refrigerador (a la derecha) y luego ∧ hasta la temperatura deseada (2 °C a 8 °C). Un pitido confirma el ajuste.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que la temperatura esté ajustada correctamente (4 °C por defecto). Asegúrese de que el aparato no esté expuesto al sol o cerca de una fuente de calor, que las aberturas de ventilación no estén obstruidas y que las puertas cierren bien.

¿Cómo activar el modo Super Freeze?

Presione varias veces la tecla ∧ del congelador (a la izquierda) hasta que □ y el indicador inferior se enciendan. El modo finaliza automáticamente después de 24 horas o cuando la temperatura alcanza -32 °C.

¿Por qué hay condensación en el exterior del refrigerador?

Es normal si la humedad ambiente es alta. Seque con un paño seco. La condensación también puede aparecer en caso de apertura frecuente de las puertas.

¿Qué significa el indicador !SR encendido?

El indicador !SR indica un problema en el refrigerador (sensor, compresor, etc.). La alarma suena. Contacte a un servicio posventa autorizado.

¿Cómo limpiar el panel de control?

Use un paño suave seco o ligeramente humedecido. No use nunca disolventes químicos ya que podrían dañar la superficie.

El compresor hace ruido fuerte, ¿es normal?

Sí, especialmente si acaba de conectar el aparato, si ha almacenado muchos alimentos o si la temperatura ambiente es alta. El compresor gira más rápido para enfriar, lo cual es normal.

¿Cómo usar el modo Bottle?

Presione Bottle, luego ajuste la duración (5 a 30 min). Unos pitidos le alertan cuando las bebidas están frías. Retire las botellas inmediatamente para evitar la congelación.

¿Por qué la puerta del congelador es difícil de abrir?

Esto puede ocurrir justo después del cierre debido a la diferencia de presión. Espere un momento y vuelva a intentarlo. Si el problema persiste, verifique la junta de la puerta.

¿Cómo reemplazar la bombilla del refrigerador?

Desenchufe el aparato, retire la cubierta de la bombilla, gire la bombilla a la izquierda para sacarla. Reemplácela por una bombilla de 15 W máx., 230 V, formato E14.

MANUAL DE USUARIO NR-B32SX1 PANASONIC

Español 82-97 Muchísimas gracias por haber adquirido este producto de Panasonic. Lea atentamente estas instrucciones antes de usar este producto. Guarde este manual para poder consultarlo en el futuro. Se incluyen instrucciones para la instalación.

Cuidado del medioambiente....82
Instrucciones de seguridad......83
Instalación....85
Identificación de las piezas 87
Panel de control....88
Ajuste de la temperatura....89
Uso de las funciones prácticas....90

Funciones de alerta para el usuario 92
Cómo hacer cubitos de hielo 92
Cómo extraer y colocar los estantes....92
Instrucciones de cuidado y limpieza....93
Preguntas más frecuentes....95
Especificaciones 97

Cuidado del medioambiente

Eliminación del material de embalaje

Por favor, recicle siempre que sea posible (cartón, bolsas de plástico, cinta adhesiva y poliestireno) y asegúrese de que el resto de materiales de embalaje se eliminen de forma segura.

Mantenga el material de embalaje fuera del alcance de niños y bebés, para evitar el riesgo de asfixia.

Información para usuarios sobre la eliminación de equipos eléctricos y electrónicos (doméstico)

Este símbolo, que puede incluirse en los productos y/o en los documentos adjuntos, significa que los productos eléctricos y electrónicos que deban desecharse no deberían mezclarse con los residuos domésticos generales.

Para efectuar un tratamiento, recuperación y reciclaje adecuados, lleve estos productos a los puntos de recogida establecidos a tal efecto, donde podrá depositarlos sin coste alguno. De forma alternativa, en algunos países también es posible retornar sus productos al distribuidor local, tras la compra de un nuevo producto similar.

La correcta eliminación de este producto ayudará a proteger recursos valiosos y a evitar los posibles efectos negativos sobre la salud de las personas y el medioambiente que podrían surgir a raíz de una incorrecta gestión de los residuos. Por favor, póngase en contacto con la autoridad local para obtener información adicional acerca del punto de recogida más cercano.

De acuerdo con la legislación nacional, podría recibir una multa si elimina este producto de forma incorrecta.

Para usuarios de negocios de la Comunidad Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o vendedor para obtener información adicional.

Información sobre la eliminación en países fuera de la Comunidad Europea

Este símbolo sólo es válido en la Comunidad Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o su vendedor y pregunte por el método correcto de eliminación.

Siga las instrucciones de eliminación suministradas por el fabricante del electrodoméstico viejo o las normas de eliminación de electrodomésticos de las autoridades locales. Cuando éstas no se encuentren disponibles, siga los tres pasos indicados a continuación.

1. Desconecte la clavija de la toma de corriente.
2. Corte el cable de alimentación del electrodoméstico, dejando la clavija como está, y deséchelo.
3. Hasta que recojan el electrodoméstico viejo, o hasta que usted lo lleve a un centro de reciclaje, asegúrese de ponerlo fuera del alcance de los niños.

- Quite todos los materiales de sellado de la puerta y deje todos los estantes y cajones en su lugar.

De esta forma, los niños, probablemente, no se subirán al frigorífico ni quedarán atrapados en él.

Instrucciones de seguridad

Significado de los símbolos:

No

Asegúrese de hacer esto

Indica que el aparato debe conectarse a tierra para evitar descargas eléctricas

No desarme

[KSYD]ADVERTENCIA	Indica peligro de muerte o de lesiones graves.Este aparato no ha sido diseñado para ser utilizado por personas (incluyendo niños) con discapacidades físicas, sensoriales o mentales, o falta de experiencia o conocimiento, a menos que éstas sean supervisadas o hayan recibido instrucciones relacionadas con el uso del aparato por parte de una persona responsable de su seguridad.Los niños deberán ser supervisados para garantizar que no jueguen con el aparato.
	No use un adaptador de múltiples tomas de corriente ni enchufe varios aparatos en el mismo adaptador de tomas de corriente.Esto puede causar un sobrecalentamiento, un incendio o un cortocircuito.No apriete, anude ni doble el cable de alimentación, y no ponga tampoco objetos pesados encima de él.Esto aumenta el riesgo de que se produzca un incendio o descarga eléctrica. Si se daña el cable de alimentación o la clavija del electrodoméstico, estos deberán ser sustituidos por el fabricante, su agente de servicio o por una persona cualificada, para evitar riesgos.No desenchufe el frigorífico tirando del cable de alimentación.Puede dañar el cable de alimentación. Agarre siempre la clavija y tire de ella firmemente para desconectarla de la toma.No ponga ningún recipiente de agua encima del frigorífico.El agua puede dañar el aislamiento de los componentes eléctricos y causar un cortocircuito, un incendio o una descarga eléctrica.No rocíe gas inflamable cerca del frigorífico.Esto puede causar una explosión o un incendio.No rocíe agua en el interior del frigorífico.Esto puede causar un incendio o una descarga eléctrica.No toque la clavija de alimentación con las manos mojadas.Esto puede causar una descarga eléctrica.No instale el frigorífico en un lugar húmedo ni donde pueda entrar en contacto con el agua.El deterioro del aislamiento de los componentes eléctricos puede causar un cortocircuito, una descarga eléctrica o un incendio.No guarde sustancias volátiles o inflamables en el frigorífico.Las sustancias inflamables tales como bencina, diluyentes, alcohol, éter y gas licuado del petróleo (GLP) pueden causar explosiones.No guarde productos farmacéuticos ni otros productos sensibles a la temperatura en el frigorífico.En el frigorífico no deberá guardar productos que requieren un estricto control de la temperatura.No deje que los niños se suban, se columpien o se cuelguen de la puerta del frigorífico.Esto podría causar graves lesiones, así como daños en el frigorífico.No haga funcionar el frigorífico si hay gases explosivos o inflamables.Esto puede causar una explosión o un incendio.No guarde gasolina u otros líquidos o vapores inflamables en el frigorífico, y no los use tampoco cerca del mismo.Esto puede causar una explosión o un incendio.
-ADVERTENCIA:	No use dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación. Use solamente los procesos recomendados por el fabricante.Esto puede causar daños en el interior del frigorífico o puede provocar una explosión.
-ADVERTENCIA:	No utilice aparatos eléctricos dentro de los compartimientos para guardar alimentos del electrodoméstico, a menos que éstos sean del tipo recomendado por el fabricante.Esto puede causar una explosión o un incendio.
-ADVERTENCIA:	No dañe el circuito del refrigerante.Esto puede causar una explosión o un incendio.
	No intente desarmar, reparar o modificar el frigorífico usted mismo.Si lo hace, puede resultar herido o herir a otras personas, sufriendo quemaduras o descargas eléctricas, o puede dañarse el frigorífico. Si su electrodoméstico necesita ser reparado, consulte con su centro de servicio autorizado.

Instrucciones de seguridad (continuación)

Asegúrese de que el frigorífico esté enchufado a una toma de corriente conectada a tierra. NO lo conecte a una toma de corriente que no esté conectada a tierra.

- Un cortocircuito podría causar una descarga eléctrica.

Asegúrese de que el cable de alimentación y su clavija no estén aplastados ni dañados.

• Una clavija o un cable de alimentación dañados pueden causar un cortocircuito, un incendio o una descarga eléctrica.
• Si está dañado el cable de alimentación, éste deberá ser sustituido por el fabricante, su agente de servicio o cualquier otra persona cualificada, para evitar riesgos.
  • NO INTENTE SUSTITUIRLO USTED MISMO.

Quite la suciedad y el polvo de los conectores de la clavija antes de conectarla a la fuente de alimentación.

• El polvo acumulado en la clavija puede causar fallos en el aislamiento, especialmente en condiciones de humedad. Esto puede causar un cortocircuito, un incendio o una descarga eléctrica. Desenchufe el cable de alimentación y límpielo pasando un paño seco. No use nunca un paño mojado o húmedo.
  Enchufe su electrodoméstico en la toma de corriente, asegurándose de que la conexión sea segura.
• Una clavija de alimentación mal conectada puede causar un incendio o una descarga eléctrica.

Instale el frigorífico en un lugar bien ventilado.

• Cuanto más refrigerante tenga el electrodoméstico, mayor deberá ser la habitación donde sea instalado. Si hay una fuga de refrigerante, y el electrodoméstico está colocado en una habitación pequeña, existe la posibilidad de que se acumulen gases combustibles. Esto puede causar un incendio o una explosión. A modo de guía, por cada 8 g de refrigerante, usted necesitará un mínimo de 1 metro cúbico de espacio en la habitación. La placa de características del interior del electrodoméstico le informará de cuánto refrigerante contiene su frigorífico.
  El refrigerante (R600a) usado en el frigorífico y los gases del material aislante (ciclopentano) son inflamables. también requieren procedimientos especiales para su eliminación.
• Antes de desechar el electrodoméstico, asegúrese de que ninguno de los tubos de la parte posterior estén dañados. Las fugas de refrigerante o de gas pueden causar un incendio o una explosión.

Desenchufe el frigorífico antes de limpiarlo o repararlo.

• De lo contrario, podría provocar una descarga eléctrica.
  Si huele a quemado o ve que sale humo del frigorífico, desconecte inmediatamente el cable de alimentación y consulte al centro de servicio autorizado.
• De lo contrario, podría provocar un incendio o descarga eléctrica.

-ADVERTENCIA:

Mantenga las aberturas de ventilación, en la caja del aparato o en la estructura incorporada, libres de obstrucciones.
- De lo contrario, esto podría resultar en un incendio o explosión, debido a que el refrigerante no puede dispersarse si hay una fuga.

PRECAUCIÓN

Indica riesgo de lesiones o daños en la propiedad.

No ponga botellas o contenedores de cristal en el congelador.

• Cuando el contenido se congela, el cristal se puede romper.
  No toque con las manos mojadas las paredes interiores del congelador ni los alimentos guardados en el mismo.
• Su piel podría congelarse al entrar en contacto con la pared interior o los artículos guardados en el congelador.

No abra ni cierre las puertas sujetando los tiradores con ambas manos.

- Esto puede causar lesiones.

Si hay un corte en la alimentación eléctrica, evite abrir con frecuencia el frigorífico o poner alimentos sin enfriar en él.

- Esto puede provocar que la temperatura en el frigorífico aumente y que se estropeen los alimentos del interior.

Si no va a usar el frigorífico durante mucho tiempo, desenchúfelo de la toma de corriente.

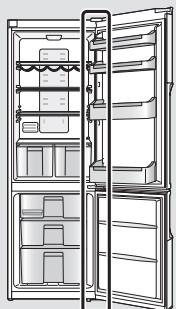

Además, tenga cuidado con la separación entre las puertas del frigorífico y del congelador, especialmente si se abren ambas al mismo tiempo.

Cuando abra el frigorífico, tenga cuidado de no pillarse los dedos en las áreas de "punto de compresión". En particular, cuando abra la puerta del frigorífico, evite el posible punto de compresión entre las puertas del frigorífico y del congelador.

• Esto puede causar lesiones.
• Esto puede causar lesiones.

Posible "punto de compresión"

Esta sección le explica cómo instalar su electrodoméstico para obtener un funcionamiento energéticamente eficaz, seguro y silencioso.

Dimensiones

A600 x F652 x Al.1866 (mm)

Cómo desembalar su electrodoméstico

Quite todo el material de embalaje y la cinta adhesiva.

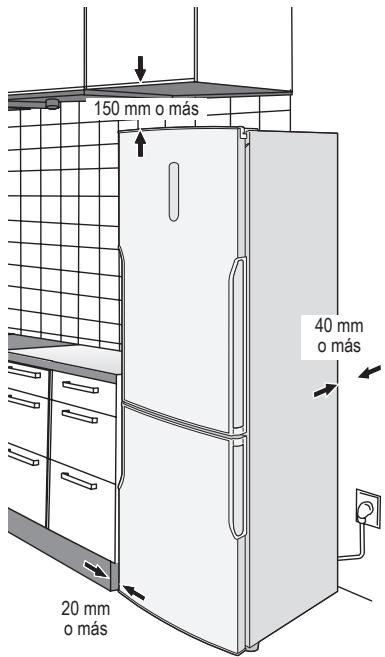

Cómo elegir la ubicación correcta

Ventilación

Debido a que el electrodoméstico emite calor durante su funcionamiento, debería instalarse en una sala seca y bien ventilada, con espacio suficiente en la parte superior y posterior, tal y como se muestra en la Figura 1. Si detecta vibraciones, el electrodoméstico requiere más espacio.

Temperatura

La temperatura ambiente afecta la eficiencia energética del frigorífico, es decir, la cantidad de electricidad que utiliza para enfriar y congelar los alimentos.

Para obtener un funcionamiento óptimo, instale su frigorífico:

• lejos de la luz solar directa.
- alejado de radiadores, cocina u otras fuentes de calor.
- en una ubicación donde la temperatura ambiente corresponda a la clasificación de clima para la cual está diseñado el electrodoméstico. Consulte la sección Especificaciones para conocer la clasificación de clima de su electrodoméstico.

Nivel

Instale en un suelo nivelado y que sea lo suficientemente sólido para soportar un frigorífico cargado.

Nivele los desniveles del suelo atornillando o desatornillando las dos patas delanteras ajustables, tal y como se muestra en la Figura 2. Esto evita la vibración y el ruido.

Si el electrodoméstico está colocado sobre un suelo enmoquetado o revestido con vinilo, coloque primero una placa sólida bajo dicho electrodoméstico. Esto evitará el cambio de color causado por la emisión de calor del electrodoméstico.

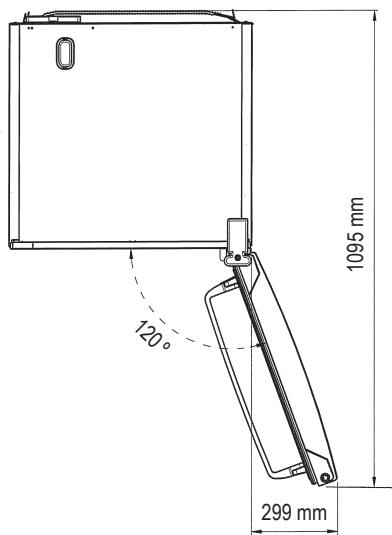

Puerta del frigorífico

Las bisagras de la puerta del frigorífico se pueden cambiar del lado derecho al izquierdo, para que las puertas se abran en la dirección opuesta. Si necesita realizar este cambio, póngase en contacto con alguno de los centros de servicio que aparecen en la hoja adjunta o acceda a nuestro sitio Web (http://panasonic.net). Declinamos cualquier responsabilidad si sustituye usted mismo las bisagras. Se incluyen en el embalaje de la unidad bisagras de dirección de apertura de la puerta.

Figura 1

Instalación (continuación)

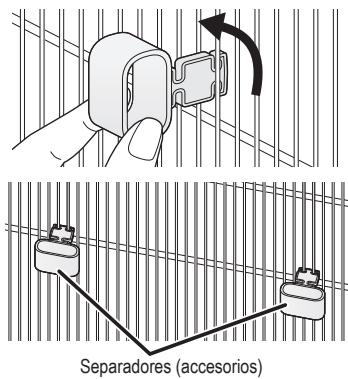

Instalación de los separadores

Para evitar que el condensador (el componente de color negro con aletas, situado en la parte posterior) toque la pared, coloque los dos separadores de plástico en su lugar, haciéndolos girar 90°.

Limpieza

Después de la instalación, limpie el electrodoméstico con agua tibia.

Conexión de la clavija del cable de alimentación a la toma de corriente

Puede conectar la clavija de alimentación inmediatamente después de la instalación.

Una vez se haya enchufado el electrodoméstico, aparecerán todos los símbolos durante un instante y se mostrarán los siguientes valores iniciales: -18 °C en el indicador de ajuste del congelador y 4 °C en el indicador de ajuste del frigorífico. Todos los botones del panel de control son táctiles. (Sólo es necesario pulsar para activar el botón que desea utilizar.)

Notas:

• La refrigeración puede requerir más tiempo en los meses de verano o cuando la temperatura ambiente sea elevada.
• Si necesita desenchufar el frigorífico, espere un mínimo de 10 minutos antes de volver a enchufarlo. En caso contrario, podría dañar el compresor.

Temperatura ambiente

Encontrará la clasificación climática de su frigorífico en la placa de datos técnicos situada en el lado izquierdo del compartimento del frigorífico. Muestra la temperatura ambiente para la cual está diseñado el electrodoméstico.

Clasificación climática		Temperatura ambiente permitida
SN	(Templado extendido)	+10 °C a 32 °C
N	(Templado)	+16 °C a 32 °C
ST	(Subtropical)	+16 °C a 38 °C
T	(Tropical)	+16 °C a 43 °C

Para ahorrar energía

1. Instale el frigorífico en un lugar seco, fresco y bien ventilado. Cuanto más fría sea la temperatura ambiente, mejor eficiencia. (Por favor, consulte la página 85 para obtener información acerca de las dimensiones y el espacio.)
2. Combinación de cajones y estantes que ofrece el mayor volumen y el uso más eficiente de la energía para el frigorífico.
3. Retire los dos cajones superiores del congelador. (Deje el cajón inferior del congelador.)

4. Coloque los cajones y estantes del frigorífico en las posiciones que se muestran en la sección “Identificación de las piezas” (P.87).

5. Para permitir que el aire circule, no sobrecargue el frigorífico.

6. Abra las puertas sólo cuando sea necesario y tan brevemente como sea posible.

7. Limpie, de vez en cuando, las aberturas de ventilación situadas en la parte superior del frigorífico, con un aspirador, etc. (Evite dañar la tubería del refrigerante que se encuentra dentro de la cubierta.)

8. Cuando ajuste a Modo de supercongelación o superfrío, aumentará el consumo eléctrico.

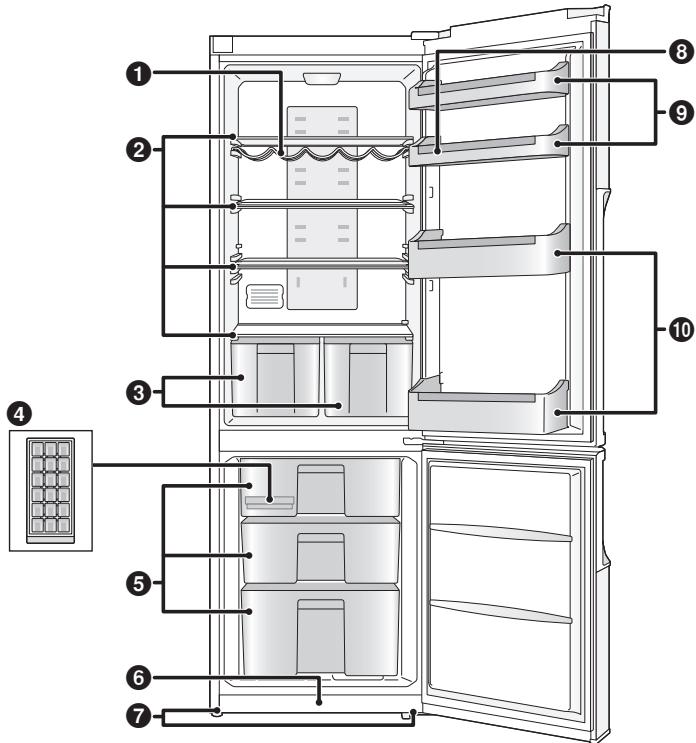

La siguiente ilustración está basada en el modelo NR-B32SX1, y puede diferir ligeramente de su frigorífico.

Compartimiento del frigorífico

La temperatura puede ajustarse en un rango de entre 2 °C y 8 °C.

Alimentos cocinados, bebidas, huevos, pasteles, lácteos

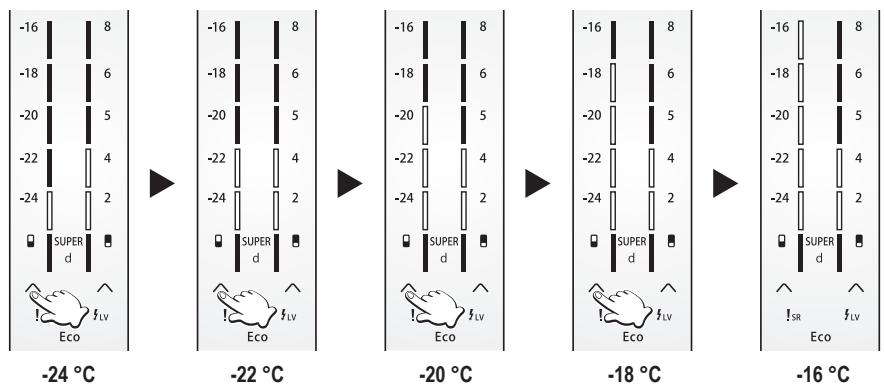

Compartimiento del congelador

La temperatura puede ajustarse en un rango de entre -24 °C y -16 °C.

Carne y productos avícolas congelados, pescado, helado

1 Botellero
② Estantes de cristal
③ Cajones para las verduras
4 2 Bandejas para hielo

⑤ Cajones del congelador
6 Zócalo
⑦ Patas ajustables
⑧ 2 Bandejas para huevos

⑨ Estantes de la puerta
10 Estantes para botellas

Nota:

- Puede cambiar la posición de instalación de los estantes de la puerta y los estantes para botellas. Sin embargo, dependiendo de la posición del estante, la comida y las bebidas almacenadas podrían caer al abrir o cerrar la puerta.

Área del visor

① Temperatura del congelador e indicadores de temperatura

• La temperatura puede ajustarse en un rango de entre -24 °C y -16 °C.
• Cuanto mayor sea la temperatura, más indicadores se iluminarán.

② Temperatura del frigorífico e indicadores de temperatura

• La temperatura puede ajustarse en un rango de entre 2 °C y 8 °C.
• Cuanto mayor sea la temperatura, más indicadores se iluminarán.

③ Modo de supercongelación
Se iluminarán el indicador inferior y □.
4 Modo de superfrío
Se iluminarán el indicador inferior y □.
⑤ SR (Servicio)
!SR se iluminará cuando exista algún problema en el frigorífico.
6 LV (Voltaje bajo)
_LV se iluminará cuando la tensión sea baja.

Área de control

7 Botón de selección del congelador
8 Botón de selección del frigorífico
⑨ Botón/indicador de modo económico
10 Botón/indicador de modo de vacaciones
⑪ Botón/indicador de modo para botellas
12 Botón/indicador alarma

Notas:

• Este frigorífico usa un microprocesador para controlar la temperatura. La temperatura dentro del frigorífico varía en función de factores como, por ejemplo, cambios en la temperatura de la sala, frecuencia de apertura y cierre de la puerta, y cantidad de comida almacenada y forma de almacenamiento.
• Cuando se ajusta el modo económico, de vacaciones o para botellas, se ilumina el indicador correspondiente al modo seleccionado.
• !SR y ♦LV se iluminarán junto con el indicador de alarma, a la vez que se podrá oír la misma.

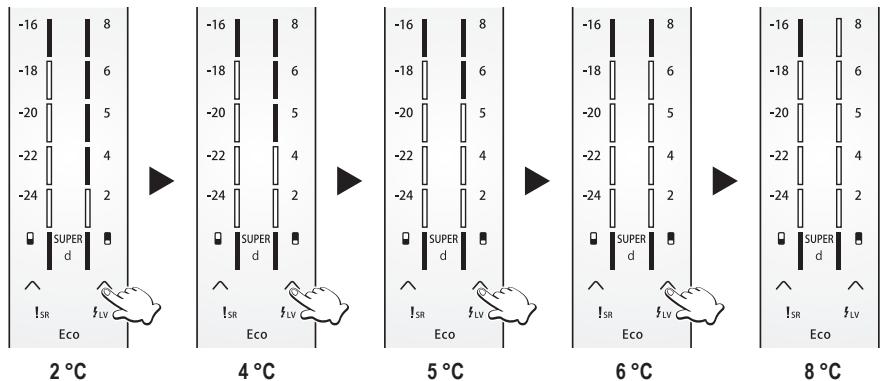

Compartimento del frigorífico

En el momento de la compra, la temperatura está establecida en 4 °C.

① Pulse ∧ (derecha) una vez y vuelva a pulsar de nuevo transcurrido 1 segundo.
- Puede ajustarse la temperatura.
② Pulse ∧ (derecha) repetidamente hasta alcanzar la temperatura deseada.
- Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, los indicadores parpadearán y se oirá un pitido para indicar que la temperatura está ajustada.

Nota:

- Cuando finaliza o se cancela el modo de vacaciones, el modo supercongelación, el modo superfrío o el modo económico, la unidad regresa a los ajustes previos.

Compartimiento del congelador

En el momento de la compra, la temperatura está establecida en -18 °C.

① Pulse ⚠ (izquierda) una vez y vuelva a pulsar de nuevo transcurrido 1 segundo.
- Puede ajustarse la temperatura.
② Pulse ∧ (izquierda) repetidamente hasta alcanzar la temperatura deseada.
- Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido un segundo, los indicadores parpadearán y se oirá un pitido para indicar que la temperatura está ajustada.

Nota:

- Cuando finaliza o se cancela el modo de vacaciones, el modo de supercongelación, el modo de superfrío o el modo económico, la unidad regresa a los ajustes previos.

Uso de las funciones prácticas

Modo de supercongelación

Características:

• En este modo, el congelador se puede refrigerar rápidamente, permitiendo congelar los alimentos frescos, etc., que se encuentran en él.
• El modo de supercongelación finalizará automáticamente transcurridas 24 horas o cuando el sensor de temperatura del congelador sea inferior a los -32 °C.

Ajustes:

1. Pulse ∧ (izquierda) hasta que se iluminen □ y el indicador inferior.
2. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, □ y el indicador parpadearán y se oirá un pitido para indicar que se ha ajustado el modo de supercongelación.
3. y el indicador se iluminan durante este modo.

Notas:

• Durante este modo:
  -Es posible cancelar el modo de supercongelación y ajustar la temperatura deseada pulsando ∧ (izquierda).
  -Es posible seleccionar el modo económico y el modo de vacaciones.
  Si se selecciona alguno de estos modos, se cancelará el modo de supercongelación y se activará el modo seleccionado.
  -Es posible ajustar la temperatura del frigorífico.

- El efecto sobre los alimentos almacenados se puede reducir si se establece el modo de supercongelación varias horas antes de guardar los alimentos en el compartimiento del congelador. - Se recomienda lo siguiente para obtener la máxima capacidad de refrigeración.

① Ajuste la temperatura del frigorífico a -24 °C 26 horas antes de almacenar alimentos.

② Establezca el modo de supercongelación 10 horas antes de almacenar los alimentos.

③ Si desea almacenar una gran cantidad de comida, retire los dos cajones superiores del congelador y coloque los alimentos directamente en el estante de cristal o en el cajón inferior del congelador. (La capacidad de congelación se puede aumentar si los alimentos se colocan directamente en el estante de cristal superior.)

- La capacidad máxima de congelación en un periodo de 24 horas se encuentra escrita en la etiqueta de datos técnicos.

Modo de superfrío

Características:

• En este modo, es posible enfriar comida antes de comerla, enfriar y almacenar una gran cantidad de alimentos, y enfriar bebidas rápidamente.
• El modo de superfrío finalizará automáticamente transcurridas 8 horas o cuando el sensor de temperatura del frigorífico sea inferior a los 0 °C.

Ajustes:

1. Pulse ∧ (derecha) hasta que se iluminen □ y el indicador inferior.
2. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, □ y el indicador parpadearán y se oirá un pitido para indicar que se ha ajustado el modo de superfrío.
   • y el indicador se iluminan durante este modo.

Notas:

• Durante este modo:
  -Es posible cancelar el modo de superfrío y ajustar la temperatura deseada pulsando ∧ (derecha). -Es posible seleccionar el modo económico y el modo de vacaciones.
  Si se selecciona alguno de estos modos, se cancelará el modo de superfrío y se activará el modo seleccionado.
  -Es posible ajustar la temperatura del congelador.

Modo económico

Características:

- En este modo, la unidad de control hace funcionar el congelador en modo económico.

Ajustes:

1. Pulse Eco una vez y se iluminará el indicador de modo económico.
2. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, el indicador de modo económico parpadeará y se oirá un pitido para indicar que se ha ajustado el modo económico.
3. En el panel de control, se iluminarán 4 indicadores, mostrando -18 °C, para el congelador y 3 indicadores, mostrando 5 °C, para el frigorífico.
4. Para finalizar el modo económico, pulse Eco. El indicador de modo económico parpadea y se oye un pitido que indica que el modo económico ha finalizado.

	Notas:• Durante este modo:-Es posible ajustar la temperatura del frigorífico y del congelador. Se cancelará el modo económico y se ajustará la temperatura seleccionada.-Es posible seleccionar el modo de supercongelación y el modo de superfrío.Si se selecciona alguno de estos modos, se cancelará el modo económico y se activará el modo seleccionado.-Es posible seleccionar el modo vacaciones.Si se selecciona, se cancelará el modo económico y se activará el modo de vacaciones.
Modo de vacaciones	Características:• Ajuste este modo cuando no vaya a utilizar el frigorífico durante un periodo de tiempo prolongado como, por ejemplo, durante las vacaciones.• En este modo, la temperatura del frigorífico se ajusta, automáticamente, en 12 °C y la temperatura del congelador en -18 °C. (los indicadores de temperatura del frigorífico se apagan.)Ajustes:1. Pulse Holiday una vez y se iluminará el indicador de modo de vacaciones.2. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, el indicador de modo de vacaciones parpadeará y se oirá un pitido para indicar que se ha ajustado el modo de vacaciones.• Para finalizar el modo de vacaciones, pulse Holiday.El indicador de modo de vacaciones parpadea y se oye un pitido que indica que el modo de vacaciones ha finalizado.Notas:• Antes de usar el modo de vacaciones, vacíe el frigorífico y cierre la puerta.• Cuando finaliza este modo, el frigorífico reinicia el funcionamiento con los ajustes anteriores.• No es posible realizar ningún ajuste hasta que no se cancela este modo.
Modo para botellas	Características:• Es posible enfriar botellas rápidamente en el congelador.• Este modo tiene una función de temporizador, que puede ajustarse para que emita un pitido transcurridos 5, 10, 15, 20, 25 ó 30 minutos.• Retire las botellas cuando oiga el pitido. Si se dejan las botellas en el congelador durante mucho tiempo, el contenido podría congelarse y las botellas podrían romperse.Ajustes:1. Pulse Bottle una vez y se iluminará el indicador de botella.2. Pulse Bottle de nuevo, hasta que aparezca el tiempo deseado.Los indicadores muestran el tiempo establecido como se indica a continuación.Se ilumina el primer indicador : 5 min Se iluminan el primer y el segundo indicadores : 10 minSe iluminan desde el primer hasta el tercer indicador : 15 min Se iluminan desde el primer hasta el cuarto indicador : 20 minSe iluminan desde el primer hasta el quinto indicador : 25 min Se iluminan desde el primer hasta el sexto indicador : 30 minUn indicador representa cinco minutos.3. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, el indicador de modo para botellas parpadeará y se oirá un pitido para indicar que se ha ajustado el modo para botellas.4. El indicador superior encendido parpadea durante cinco minutos. A continuación se apaga y empieza a parpadear el siguiente indicador. Esto se repite hasta que el último indicador ha parpadeado durante cinco minutos.5. Cuando se alcanza el tiempo establecido, se oye un pitido.• Para finalizar el modo para botellas, pulse Bottle.El indicador de modo para botellas parpadea y se oye un pitido que indica que el modo para botellas ha finalizado.Notas:• Cuando utilice este modo, compruebe regularmente la temperatura de las botellas.• Cuando las botellas se hayan enfriado suficientemente, retírelas del congelador.
Modo de alarma	Características:• Se oirá una alarma:-cuando ocurre algún problema en el frigorífico.-cuando la tensión es baja.-cuando queda abierta la puerta del frigorífico.Ajustes:• Pulse Alarm para detener el pitido.

Funciones de alerta para el usuario

Las funciones de alerta para el usuario se activan en las siguientes situaciones.

Situación	Detalles	Alarma	Cómo detener la alarma
El modo ha finalizado.	Se ha alcanzado el tiempo establecido para el modo para botellas.	Emite un pitido continuamente.	Pulse Bottle.
Se detectó un problema.	Surgió un problema en el sensor, en el compresor, en el sistema de refrigeración o en el calefactor.La tensión es baja.	Suena cada 5 segundos.	Pulse Alarm.
Puerta entreabierta.	La puerta del frigorífico se ha dejado entreabierta durante más de 2 minutos.	Suena cada 5 segundos.	Pulse Alarm.

Cómo hacer cubitos de hielo

Abra el congelador, tire hacia afuera el cajón superior y retire la bandeja para hielo. Llene de agua la bandeja para hielo hasta la línea de nivel y, a continuación, coloque de nuevo la bandeja para hielo en su lugar.

Cuando los cubos de hielo estén listos, tire hacia afuera el cajón superior y retire la bandeja para hielo. Gire ligeramente la bandeja para hielo sosteniendo sus dos lados; los cubos de hielo caerán de la bandeja para el hielo. A continuación, vuelva a colocar la bandeja para hielo en su sitio.

Cómo extraer y colocar los estantes

Frigorífico

Levante ligeramente el lado interno del estante, y tire hacia afuera. Cuando deba retirar los estantes de cristal, retire primero los estantes de la puerta y los estantes para las botellas si estos dificultan la extracción.

Cajones para las verduras

Tire de los cajones hacia usted.

Estantes de la puerta y estantes para botellas

Levántelo ligeramente y luego retírelo.

Congelador

Tire del cajón hacia usted, levante ligeramente su parte frontal y retírelo.

Después de retirar el cajón, puede almacenar alimentos en el compartimiento vacío.

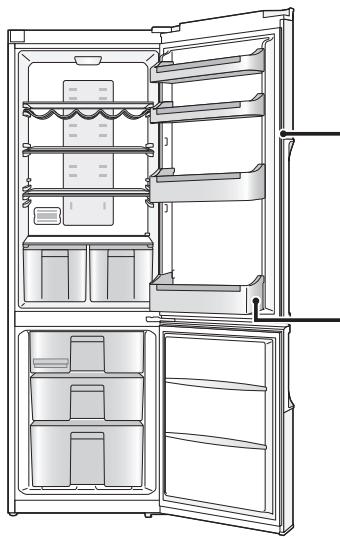

Instrucciones de cuidado y limpieza

Limpie regularmente con un paño seco.

Lugares que se ensucian fácilmente:

Sellado de apertura de la puerta

Al ensuciarse, el sellado se daña fácilmente y es probable que haya una fuga de aire frío.

Estante para botellas

Si se acumula líquido o suciedad, límpielos de inmediato.

Anualmente, desconecte la clavija de alimentación y saque los estantes para limpiarlos minuciosamente.

Piezas que se pueden lavar con agua

Frigorífico

• Estantes de cristal
• Estantes de la puerta
• Estantes para botellas
• Bandejas para huevos
• Cajones para las verduras

Congelador

• Cajones del congelador
• Bandejas para el hielo

Nota:

- No use limpiadores abrasivos, como bicarbonato de sodio, ya que pueden dañar el plástico.

Limpieza del panel de control

El panel de control del frigorífico está fabricado con materiales delicados. Para proteger la superficie, no lo limpie con productos químicos a base de disolventes. Limpie con un paño suave seco o ligeramente húmedo.

Limpieza del exterior del frigorífico

Limpie el exterior del frigorífico con un paño suave humedecido con agua tibia. Para manchas difíciles, aplique un poco de detergente para cocinas y, a continuación, limpie con un paño suave humedecido con agua. Seque todas las gotas de agua con un paño seco.

Notas sobre la limpieza

Cuando realice la limpieza de la parte interior o exterior del frigorífico, no utilice:

• detergentes alcalinos - pueden agrietar las piezas de plástico.
• polvo de abrasión, jabón en polvo, limpiadores a base de aceite, agua caliente, cepillos, ácidos, disolventes o soluciones a base de alcohol, ya que pueden dañar las superficies del frigorífico y las piezas de plástico.

Asegúrese de limpiar cualquier mancha de aceite comestible, que también podría dañar las piezas de plástico.

Instrucciones de cuidado y limpieza (continuación)

ADVERTENCIA

Cuando sustituya la bombilla, desconecte la clavija de la toma de corriente.

De lo contrario, podría sufrir una descarga eléctrica o heridas.

Sustituir la bombilla

① Desconecte la clavija de la toma de corriente.
② Retire la cubierta de la bombilla. (Ver imagen a la derecha.)
③ Gire la bombilla hacia la izquierda y retírela.

Notas:

• Siga estos procedimientos a la inversa para colocar la bombilla de sustitución.
• La bombilla de substitución debe ser de un máximo de 15 W, 230 V y tamaño E14.

Cubierta de la bombilla

Verificación de mantenimiento

• ¿Está dañado el cable de alimentación?
• ¿Se caliente la clavija de alimentación?
• ¿La clavija de alimentación está insertada firmemente en la toma de corriente?

Si el cable de alimentación resulta dañado, consulte, por favor, con un centro de servicio

autorizado. NO intente sustituirlo.

Sin utilización durante mucho tiempo

Si no va a usar el frigorífico durante mucho tiempo, desenchúfelo y limpie la clavija, tal y como se describe más arriba. Deje las puertas abiertas durante 2 ó 3 días. Esto permitirá que la parte interior se seque correctamente e impedirá la formación de olores y moho.

No ponga en marcha y pare el frigorífico repetidamente. La vida útil será más prolongada si lo deja encendido durante el uso normal.

Antes de mover o transportar el electrodoméstico

① Retire todos los alimentos, agua y cubitos de hielo.
② Desenchúfelo.
③ Levante la pata ajustable.
④ Tire o 'arrastre' del frigorífico hacia usted.
⑤ Utilice un paño, por ejemplo, para absorber el agua del depósito de evaporación.

(Parte inferior del área posterior del frigorífico)

Cómo mover y transportar el frigorífico

Son necesarias dos o más personas para transportar el frigorífico de forma segura.

① Atornille las patas ajustables.
② Sostenga las patas ajustables en un extremo y las esquinas en el otro, tal y como se muestra.

Nota:

- No transporte el frigorífico sosteniéndolo por la puerta. Transpórtelo siempre en su posición vertical.

Asegure las puertas con cinta adhesiva.

Preguntas más frecuentes

Si observa que el frigorífico no funciona bien, verifique primero los puntos siguientes.

Si el problema persiste, desconecte la clavija de alimentación y póngase en contacto con su concesionario o centro de servicio autorizado.

Generalidades

Usted oye sonidos extraños procedentes del frigorífico.	¿Se ha instalado el frigorífico sobre un suelo robusto y nivelado?¿Se ha provisto espacio libre suficiente alrededor del frigorífico?¿Vibra algo colocado encima del frigorífico?Es normal oír algunos ruidos cuando el frigorífico empieza a funcionar o cuando se para.
Se oye un sonido después de apagarse el compresor.	Esto es normal, y a menudo lo causa el refrigerante que circula de vuelta al compresor.
Se oye un sonido después de abrir o cerrar la puerta.	Esto es normal, y se debe a la diferencia de presión del aire entre el interior y el exterior del frigorífico.
Se oye el sonido del aire o el agua circulando después de abrir la puerta.	Esto lo causa el refrigerante que circula por las tuberías interiores.
Se oye un sonido continuo de gimoteo.	Este sonido se oye mientras funciona el ventilador para la circulación de aire fresco.¿Ha almacenado mucha comida o la temperatura ambiente es elevada?En estos casos, el ventilador para la circulación de aire fresco funciona a una velocidad elevada, generando, por lo tanto, un sonido fuerte.
El compresor hace bastante ruido.	¿Ha almacenado mucha comida o la temperatura ambiente es elevada?En estos casos, el compresor funciona a una velocidad elevada, generando, por lo tanto, un sonido fuerte.
El compresor ha estado funcionando durante mucho tiempo.	Cuando se conecta por primera vez la clavija de alimentación, el compresor funciona durante más tiempo de lo que es normal para enfriar el interior del frigorífico hasta que se alcanzan las temperaturas establecidas.¿Se ha ajustado el modo de supercongelación o el modo de superfrío?¿Se han abierto y cerrado frecuentemente las puertas del frigorífico? ¿Están completamente cerradas las puertas?¿Se han almacenado demasiados alimentos o la temperatura ambiente es elevada?Cuando se colocan muchos alimentos en el frigorífico a la vez, el compresor necesita funcionar durante un periodo más prolongado.
Se forma condensación fuera del frigorífico.	La condensación se puede formar cuando la humedad del ambiente es elevada, y es algo normal. Séquela con un paño seco.
El exterior del frigorífico se nota caliente al tocarlo.	Una vez se pone en marcha el frigorífico, éste puede calentarse hasta que el compartimento interior está suficientemente frío. Puede calentarse incluso una vez los compartimentos se han enfriado. Esto se debe al funcionamiento de la tubería de radiación de calor incluida en el frigorífico, que tiene como objetivo impedir la condensación, y no supone un funcionamiento incorrecto del electrodoméstico.
Los controles del panel de control no se pueden utilizar.	¿Está conectada la alimentación del frigorífico?
Suena la alarma.	La puerta del frigorífico se ha dejado entreabierta. Cierre las puertas.

Preguntas más frecuentes (continuación)

Frigorífico y congelador

El frigorífico no refrigera (y el congelador no congela).	¿Está conectada la alimentación del frigorífico?
El frigorífico no refrigera (y el congelador no congela) satisfactoriamente.	¿Es demasiado alta la temperatura establecida?¿Está el frigorífico expuesto a la luz solar directa o situado cerca de un aparato de calefacción?¿Se ha provisto espacio libre suficiente alrededor del frigorífico?¿Se han almacenado demasiados alimentos o la temperatura ambiente es elevada?¿Se han abierto y cerrado frecuentemente las puertas del frigorífico?¿Están completamente cerradas las puertas?¿Se ha establecido el modo de vacaciones?Cuando se ponen alimentos calientes en el frigorífico, la temperatura aumenta temporalmente.Durante la temporada de frío, o cuando la temperatura ambiente es baja, puede parecer que el frigorífico no refrigera.
Hay diferencias entre la temperatura establecida y la temperatura real.	Cuando se ponen alimentos calientes en el frigorífico, la temperatura aumenta temporalmente.
Los alimentos del frigorífico se congelan.	¿Está la temperatura del frigorífico demasiado baja?¿Se han colocado los alimentos en la parte trasera del frigorífico?La zona próxima a la pared trasera es donde la temperatura está más baja, así que evite poner en ese zona alimentos que se congelen fácilmente.
Se forma condensación en el frigorífico y en los cajones.	La condensación se puede formar cuando la puerta se abre y se cierra frecuentemente o cuando no se ha cerrado completamente, o cuando la humedad del ambiente es elevada. Seque la condensación usando un paño seco.
La puerta del congelador se abre con dificultad.	En ocasiones, resulta difícil abrir la puerta justo después de haberla cerrado.La diferencia de presión de aire entre el interior y el exterior del congelador puede dificultar, en ocasiones, la apertura de la puerta del congelador. Espere unos segundos y vuelva a intentar abrir la puerta.
Huele mal dentro del frigorífico.	¿Empaquetó correctamente los alimentos con olores fuertes antes de colocarlos en el frigorífico?Coloque los alimentos en un recipiente sellado y almacénelos.Los olores pueden adherirse a las superficies interiores del frigorífico. Limpie las superficies con un paño suave humedecido en agua templada.

MODELO	NR-B32SX1-XENR-B32SX1-XF	NR-B32SG1-SENR-B32SG1-SF	NR-B32SW1-WENR-B32SW1-WF
CATEGORÍA	Frigorífico-Congelador
COMPARTIMENTOS NO FROST	TODOS LOS COMPARTIMENTOS
CLASE CLIMÁTICA	T^*1
VOLUMEN TOTAL BRUTO	335 L
VOLUMEN TOTAL NETO	321 L
VOLUMEN NETO DEL FRIGORÍFICO	235 L
VOLUMEN NETO DEL CONGELADOR	86 L
DIMENSIONES EXTERIORESANCHO x FONDO x ALTURA	600 mm x 652 mm x 1866 mm
PESO NETO	74 kg
TENSIÓN NOMINAL	220 V - 230 V
FRECUENCIA NOMINAL	50 Hz
CONSUMO ELÉCTRICO	320 kWh/año ^2
CAPACIDAD DE REFRIGERACIÓN	13,5 kg/24 h
NIVEL DE RUIDO	46 dB
TIEMPO DE ALMACENAMIENTO MÁX.SIN ELECTRICIDAD	18 horas
REFRIGERANTE/CARGA	R600a/58 g
AGENTE EXPANDENTE	Ciclopentano

Notas:

*1 Temperatura ambiente permitida: 16 °C a 43 °C
*2 El consumo eléctrico anual se basa en los resultados de pruebas estándar para 24 horas.

El consumo eléctrico real variará en función del uso que se realice del electrodoméstico y de su ubicación.

Cuando las puertas están completamente abiertas

Innehåll
