INSTRUKCJA OBSŁUGI NR-B32SX1 PANASONIC

Polski 146-161 Dziękujemy za zakup produktu firmy Panasonic. Prosimy o dokładne przeczytanie niniejszych instrukcji przed korzystaniem z niniejszego produktu. Prosimy o zachowanie niniejszego podręcznika do wykorzystania w przyszłości. Zawiera instrukcje instalacyjne.

Ochrona środowiska....146
Zasady bezpieczeństwa....147
Instalacja 149
ldentyfikacja części....151
Panel sterowania....152
Ustawianie temperatury 153
Korzystanie z funkcji podręcznych.... 154

Funkcje alarmujące użytkownika.... 156
Produkcja kostek lodu 156
Wyjmowanie i wkładanie półek 156
Konserwacja i czyszczenie.... 157
Często zadawane pytania 159
Dane techniczne 161

Ochrona środowiska

Utylizacja opakowania

Należy się upewnić, że wszystkie materiały opakowaniowe, takie jak karton, worki plastikowe, taśma samoprzylepna i styropian zostaną zutylizowane w bezpieczny sposób i będą przechowywane z dala od niemowląt i dzieci niezwłocznie po rozpakowaniu lodówki. Dzieci nie powinny bawić się tymi materiałami. Istnieje niebezpieczeństwo uduszenia!

Zamiast wyrzucać materiały opakowaniowe, prosimy o ich przetworzenie. Zajmują się tym specjalne przedsiębiorstwa.

Informacje dla użytkowników dotyczące utylizacji odpadów elektrycznych i sprzętu elektronicznego (gospodarstwa domowe)

Ten symbol na produktach i/lub dołączonych dokumentach oznacza, że zużytych produktów elektrycznych i elektronicznych nie należy mieszać ze zwykłymi odpadami domowymi.

Aby zapewnić prawidłową obsługę, odzyskiwanie i przetwarzanie wtórne, należy dostarczyć takie produkty do wyznaczonych punktów zbiórki, gdzie zostaną przyjęte bezpłatnie. W niektórych krajach istnieje możliwość zwrócenia produktów do lokalnego sprzedawcy przy zakupie analogicznego nowego produktu.

Prawidłowa utylizacja tego produktu pomoże oszczędzać cenne zasoby i zapobiec potencjalnie niebezpiecznemu wpływowi na środowisko i ludzkie zdrowie, które mogłyby zostać zagrożone w przypadku niewłaściwego postępowania z odpadami. Aby uzyskać dodatkowe informacje dotyczące najbliższego wyznaczonego punktu zbiórki, należy skontaktować się z władzami lokalnymi.

W przypadku nieprawidłowej utylizacji tego odpadu mogą zostać nałożone kary zgodnie z przepisami krajowymi.

Dla użytkowników biznesowych w Unii Europejskiej

Aby zutylizować sprzęt elektryczny i elektroniczny, należy skontaktować się ze sprzedawcą lub dostawcą w celu uzyskania dodatkowych informacji.

Informacje dotyczące utylizacji w krajach spoza Unii Europejskiej

Ten symbol jest ważny tylko w Unii Europejskiej.

Aby zutylizować ten produkt, prosimy skontaktować się z władzami lokalnymi lub sprzedawcą i zapytać o prawidłową metodę utylizacji.

Przed przekazaniem zużytego sprzętu do utylizacji

Należy postępować zgodnie z instrukcjami utylizacji producenta zużytego sprzętu albo z miejscowymi przepisami dotyczącymi utylizacji urządzenia. W przypadku, gdy nie są dostępne, należy postępować zgodnie z instrukcjami zawartymi w trzech krokach poniżej.

1. Wyciągnij wtyczkę z gniazda elektrycznego.
2. Odetnij kabel elektryczny i zutylizuj go w bezpieczny sposób razem z wtyczką.
3. Do czasu odbioru zużytego sprzętu lub przekazania go do centrum recyklingu upewnij się, że znajduje się poza zasięgiem małych dzieci.

- Usuń wszystkie uszczelki drzwi i pozostaw wszystkie półki i pojemniki na miejscu. Dzięki temu dzieci nie będą wchodzić do środka urządzenia i zamykać się.

Znaczenie symboli:

	Nie wolno
	Należy się upewnić

Wskazuje, że urządzenie wymaga uziemienia, aby zapobiec porażeniu prądem

Nie rozmontowywać

Wskazuje ryzyko śmierci lub poważnych obrażeń ciała.

To urządzenie nie jest przeznaczone do obsługi przez osoby (włącznie z dziećmi) o obniżonej sprawności fizycznej, psychicznej lub zmysłowej oraz nie dysponujące odpowiednim doświadczeniem i wiedzą, chyba że osoby te obsługują urządzenie pod nadzorem opiekuna lub zostały poinstruowane o sposobie obsługi urządzenia przez opiekuna odpowiedzialnego za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Nie wolno podłączać wielu urządzeń do tego samego gniazda elektrycznego.

- Może to spowodować przegrzanie, pożar lub zwarcie.

Kabla elektrycznego nie należy przyciskać, wiązać lub zaginać w jakikolwiek sposób, jak również nie wolno umieszcać na nim ciężkich przedmiotów.

- Zwiększa to ryzyko pożaru lub porażenia prądem elektrycznym. W przypadku uszkodzenia kabla elektrycznego lub wtyczki urządzenia należy wymienić te elementy u producenta, autoryzowanego przedstawiciela handlowego lub inną osobę wykwalifikowaną w celu uniknięcia zagrożenia.

Podczas odłączania wtyczki z gniazda nie wolno ciągnąć za kabel elektryczny.

- Może to spowodować uszkodzenie kabla elektrycznego. Wtyczkę należy chwycić i zdecydowanym ruchem wyciągnąć ją z gniazda.

Nie wolno umieszczać żadnych zbiorników z wodą na lodówce.

- Woda może uszkodzić izolację części elektrycznych i spowodować zwarcie, pożar lub porażenie prądem.

Nie wolno rozpyłać łatwopalnych gazów w pobliżu lodówki.

- Może to spowodować wybuch lub pożar.

Nie wolno rozpyłać wody bezpośrednio na zewnętrzne lub wewnętrzne części lodówki.

- Może to spowodować pożar lub porażenie prądem.

Nie wolno dotykać wtyczki kabla elektrycznego mokrymi rękoma.

- Może to spowodować porażenie prądem elektrycznym.

Nie wolno umieszczać lodówki w wilgotnym miejscu lub w miejscu, w którym urządzenie może mieć kontakt z woda.

- Zużyta izolacja części elektrycznych może spowodować zwarcie, porażenie prądem lub pożar.

W lodówce nie wolno przechowywać substancji lotnych lub łatwopalnych.

- Łatwopalne substancje, takie jak benzen, rozpuszczalnik, alkohol, eter i gaz LPG, mogą spowodować wybuch.

W lodówce nie wolno przechowywać leków ani produktów wrażliwych na zmiany temperatury.

- Produkty, które wymagają ścisłej kontroli temperatury, nie mogą być przechowywane w lodówce.

Nie wolno pozwalać dzieciom wspinać się, huśtać lub zawieszać na drzwiach lodówki.

- Może to doprowadzić do uszkodzenia lodówki i poważnych obrażeń ciała u dzieci.

Nie wolno eksploatować lodówki w pomieszczeniu, w którym znajdują się łatwopalne opary lub gazy.

- Może to spowodować wybuch lub pożar.

W pobliżu lodówki nie wolno przechowywać lub używać benzyny ani innych łatwopalnych cieczy lub oparów.

- Może to spowodować wybuch lub pożar.

-OSTRZEŻENIE:

Nie wolno używać żadnych mechanicznych urządzeń lub innych metod przyspieszających proces rozmrażania poza metodami zalecanymi przez producenta.

- Może to doprowadzić do uszkodzenia wnętrza lodówki lub stworzyć zagrożenie wybuchem.

-OSTRZEŻENIE:

Nie wolno używać urządzeń elektrycznych wewnątrz komór do przechowywania żywności, chyba że urządzenia te są zalecane przez producenta lodówki.

- Może to spowodować wybuch lub pożar.

-OSTRZEŻENIE:

Należy uważać, aby nie uszkodzić układu z czynnikiem chłodniczym.

- Może to spowodować wybuch lub pożar.

Nie wolno własnoręcznie rozbierać, naprawiać ani modyfikować lodówki.

- Może to doprowadzić do obrażeń ciała, poparzeń lub porażenia prądem, jak również awarii urządzenia. W przypadku konieczności naprawy lub modyfikacji lodówki prosimy skontaktować się z autoryzowanym centrum serwisowym.

Zasady bezpieczeństwa (kontynuacja)

Należy upewnić się, że lodówka podłączona jest do gniazda elektrycznego z uziemieniem. NIE WOLNO podłącać do gniazda elektrycznego bez uziemienia.

- Zwarcie może spowodować porażenie prądem.

Należy upewnić się, że kabel elektryczny i wtyczka nie są zgniecione lub uszkodzone.

• Uszkodzona wtyczka lub kabel elektryczny mogą spowodować zwarcie, pożar lub porażenie prądem.
• W przypadku uszkodzenia kabla sieciowego należy go wymienić u producenta, autoryzowanego przedstawiciela handlowego lub przez inną osobę wykwalifikowaną w celu uniknięcia zagrożenia.

• NIE WOLNO PRÓBOWAĆ SAMODZIELNIE WYMIENIAĆ KABLA.

Przed umieszczeniem wtyczki w gnieździe należy usunąć wszelkie ciała obce i kurz z bolców wtyczki.

- Kurz nagromadzony na wtyczce może przyczynić się do braku izolacji, szczególnie w wilgotnym otoczeniu. Może to spowodować zwarcie, pożar lub porażenie prądem. Należy odlączyć kabel elektryczny i wytrzeć go suchą szmatką. Użycie mokrej lub wilgotnej szmatki jest zabronione.

Następnie należy umieścić wtyczkę kabla elektrycznego w gnieździe elektrycznym.

- Luźno podłączona wtyczka kabla może spowodować pożar lub porażenie prądem elektrycznym.

Lodówka musi być zainstalowana prawidłowo i umieszczona w dobrze wentylowanym miejscu.

- Powierzchnia pomieszczenia, w którym zainstalowana jest lodówka, powinna być proporcjonalna do ilości czynnika chłodniczego w urządzeniu. W przypadku wycieku czynnika z lodówki umieszczonej w małym pomieszczeniu istnieje ryzyko nagromadzenia się łatwopalnych gazów. Może to spowodować pożar lub wybuch. Na każde 8 g czynnika chłodniczego wymagany jest 1 m sześcienny miejsca. Ilość czynnika w lodówce podana jest na tabliczce informacyjnej wewnątrz urządzenia.

Czynnik chłodniczy (R600a) wykorzystywany w lodówce oraz gazy w warstwie izolacyjnej (cyklopentan) są łatwopalne. Do ich utylizacji należy zastosować specjalne procedury.

- Przed przekazaniem lodówki do utylizacji należy się upewnić, że żadna z rurek znajdujących się na tylnej ściance urządzenia nie jest uszkodzona. Wyciek czynnika chłodniczego lub gazu może spowodować pożar lub wybuch.

Przed czyszczeniem lub naprawą lodówki należy odłączyć ją od prądu.

- Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem.

Jeśli z lodówki wydobywa się dym lub można wyczuć zapach spalenizny, należy natychmiast odłączyć wtyczkę

z gniazda elektrycznego i skontaktować się z autoryzowanym centrum serwisowym.

- Nieprzestrzeganie tego zalecenia może spowodować pożar lub porażenie prądem.

-OSTRZEŻENIE:

Otwory wentylacyjne w obudowie urządzenia lub w elementach wbudowanych należy pozostawić odsłonięte.

- Nieprzestrzeganie tego zalecenia może spowodować pożar lub wybuch, ponieważ czynnik chłodniczy nie może się rozpraszać w przypadku wycieku.

Oznacza ryzyko obrażeń ciała lub uszkodzenia mienia.

Nie wolno umieszczać butelek lub szklanych pojemników w zamrażarce.

- Po zamarznięciu zawartości szkło może pęknąć.

Nie wolno dotykać wewnętrznych ścian zamrażarki lub produktów przechowywanych w zamrażarce mokrymi rękoma.

- Może to spowodować odmrożenia po zetknięciu skóry ze ścianką wewnętrzną lub produktami przechowanymi w zamrażarce.

Nie należy otwierać ani zamykać drzwi, trzymając za uchwyty drzwi obiema rękami.

- Może to spowodować obrażenia ciała.

Podczas przerwy w zasilaniu prądem elektrycznym należy unikać częstego otwierania drzwi lodówki lub umieszczania nowych produktów spożywczych.

- Może to doprowadzić do wzrostu temperatury wewnątrz lodówki i zepsucia się przechowywanej żywności.

Jeśli lodówka nie jest używana przez dłuższy czas, należy wyjąć wtyczkę kabla elektrycznego z gniazda.

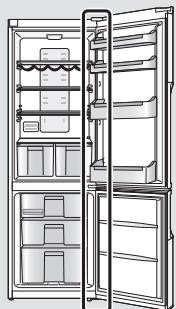

Należy pamiętać o odstępie pomiędzy drzwiami lodówki i zamrażarki, szczególnie, gdy otwierane są jednocześnie.

- Może to spowodować obrażenia ciała.

Podczas eksploatacji zamrażarki należy zwrócić uwagę, aby nie przytrzasnąć dłoni drzwiami. W szczególności podczas otwierania drzwi lodówki należy unikać miejsca między drzwiami zamrażarki a drzwiami lodówki, w którym istnieje możliwość przytrzaśnięcia dłoni.

- Może to spowodować obrażenia ciała.

Możliwość przytrzaśnięcia dłoni

Ten rozdział opisuje sposób instalacji urządzenia zapewniający cichą i energooszczędną eksploatację.

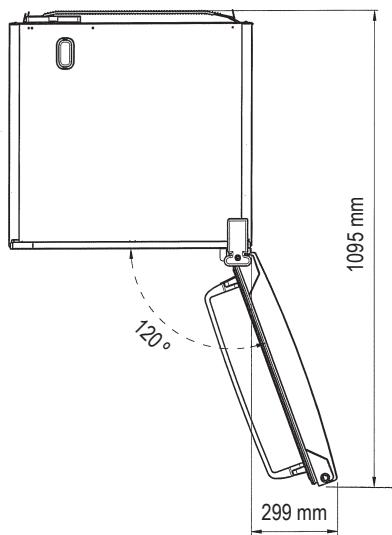

Wymiary

Szer. 600 x głęb. 652 x wys. 1866 (mm)

Rozpakowanie urządzenia

Usuń wszystkie zabezpieczenia z pianki i taśmę klejąca, którą przymocowane są akcesoria wewnątrz i na zewnątrz urządzenia.

Wybór odpowiedniego miejsca

Wentylacja

W czasie eksploatacji urządzenie wydziela ciepło, dlatego powinno być zainstalowane w dobrze wentylowanym, suchym pomieszczeniu. Należy zapewnić odpowiedni odstęp wokół urządzenia, zgodnie z rysunkiem 1. W przypadku słyszalnych wibracji należy zwiększyć odstęp.

Temperatura

Na zużycie energii i wydajność pracy urządzenia ma wpływ temperatura otoczenia.

W związku z tym urządzenie należy instalować:

• z dala od miejsc narażonych na bezpośrednie działanie promieni słonecznych,
• z dala od grzejników, piekarników lub innych źródeł wysokiej temperatury,
• w pomieszczeniach, w których temperatura odpowiada warunkom klimatycznym, do których urządzenie zostało przystosowane. Opis warunków klimatycznych dla tego urządzenia można znaleźć w rozdziale Dane techniczne.

Poziomowanie

Urządzenie należy zainstalować na poziomej podłodze, która może wytrzymać ciężar w pełni załadowanej lodówki.

Odchylenie podłoża od poziomu można wyrównać poprzez odkręcenie lub dokręcenie dwóch regulowanych przednich nóżek, zgodnie z rysunkiem 2. Pozwoli to wyeliminować wibracje i hałas.

Jeśli urządzenie jest umieszczone na dywanie lub wykładzinie winylowej, należy najpierw położyć na dywan lub wykładzinę wytrzymała płytę. Zapobiegnie to zmianie koloru podłoża spowodowanej ciepłem emitowanym przez urządzenie.

Drzwi lodówki

Zawiasy drzwi lodówki można zamontować po lewej lub po prawej stronie, tak by drzwi otwierały się w przeciwnym kierunku. Aby wykonać tę czynność w domu, należy skontaktować się z naszym centrum serwisowym, które zostało wymienione w dołączonym arkuszu. Można też skorzystać z naszej witryny internetowej (http://panasonic.net).

Producent nie będzie ponosił odpowiedzialności w przypadku samodzielnej zamiany zawiasów. Części przeznaczone do zmiany kierunku otwierania drzwi są dołączone w opakowaniu urządzenia.

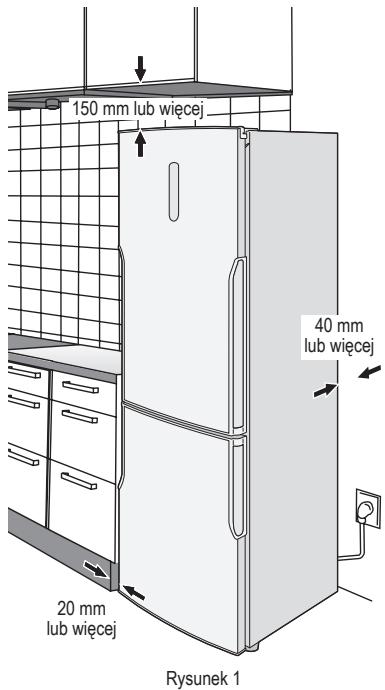

150 mm lub więcej 40 mm lub więcej 20 mm lub więcej Rysunek 1

Instalacja (kontynuacja)

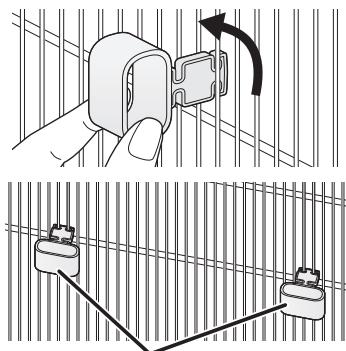

Instalowanie prowadnic dystansowych

Aby kondensator (czarny podzespół z żeberkami z tyłu lodówki) nie stykał się ze ścianą, należy zamontować dwie plastikowe prowadnice dystansowe, obracając je o 90°.

Prowadnice dystansowe (akcesoria)

Czyszczenie

Po zakończeniu instalacji wytrzyj urządzenie do czysta szmatką nasączoną ciepłą wodą.

Podłączanie wtyczki kabla elektrycznego do gniazda elektrycznego

Wtyczkę kabla elektrycznego można umieścić w gnieździe natychmiast po zakończeniu instalacji.

Po podłączeniu urządzenia wszystkie symbole pojawią się na chwilę, a następnie wartości początkowe zostaną wyświetlone jako -18 °C na wskaźniku ustawienia zamrażarki oraz 4 °C na wskaźniku ustawienia lodówki.

Wszystkie przyciski na panelu sterowania są obsługiwane dotykowo. (Wystarczy nacisnąć, aby uaktywnić żądany przycisk).

Uwagi:

• W miesiącach letnich lub w innym czasie, gdy temperatura otoczenia jest wyższa, uzyskanie odpowiedniej temperatury może potrwać dłużej.
• Po odlączeniu lodówki od zasilania należy odczekać co najmniej 10 minut przed ponownym podłączeniem zasilania. W przeciwnym razie może wystąpić awaria sprężarki.

Temperatura otoczenia w pomieszczeniu

Oznaczenie klasy klimatycznej można znaleźć na tabliczce znamionowej na lewej ścianie komory lodówki. Oznacza ono temperaturę otoczenia, w której urządzenie może być eksploatowane.

Klasa klimatyczna		Dopuszczalna temperatura otoczenia
SN	(klimat umiarkowany rozszerzony)	+10 °C do 32 °C
N	(klimat umiarkowany)	+16 °C do 32 °C
ST	(klimat subtropikalny)	+16 °C do 38 °C
T	(klimat tropikalny)	+16 °C do 43 °C

Oszczędzanie energii

1. Lodówka musi zostać umieszczona w dobrze wentylowanym, suchym i chłodnym miejscu. Im niższa temperatura otoczenia, tym wyższa wydajność. (Informacje dotyczące wymiarów i odstępów przedstawiono na stronie 149).

2. Kombinacja pojemników i półek, która zapewni największą pojemność i najbardziej wydajne zużycie energii przez lodówkę.

3. Wyjmij dwie górne szuflady zamrażarki. (Pozostaw tylko najniższą szufladę zamrażarki).

4. Zamocuj w lodówce pojemniki i półki w miejscach wskazanych w rozdziale „ldentyfikacja części” (str. 151).

5. Nie przepełniaj lodówki, aby umożliwiać swobodną cyrkulację powietrza.

6. Otwieraj drzwi tylko wtedy, gdy to konieczne i na maksymalnie krótki czas.
7. Od czasu do czasu wyczyść otwory wentylacyjne na spodzie lodówki za pomocą odkurzacza itp. (Zachowaj ostrożność, aby nie uszkodzić rurki z czynnikiem chłodniczym wewnątrz osłony).
8. W przypadku ustawienia trybu Super Freeze lub Super Cool zużycie energii zwiększy się.

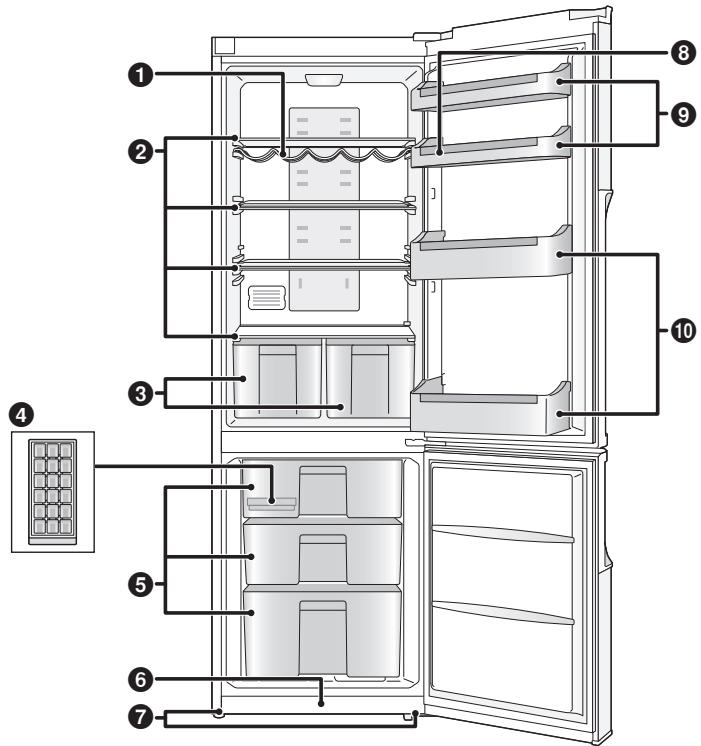

Ilustracja widoczna poniżej dotyczy modelu NR-B32SX1 i może się różnić od rzeczywistego wygłądu lodówki.

Temperaturę można ustawić w zakresie od 2 °C do 8 °C.

Ugotowana żywność, napoje, jajka, ciasta, nabiał

Komora zamrażarki

Temperaturę można ustawić w zakresie od -24 °C do -16 °C.

Zamrożone mięso, drób, ryby, lody

① Półka na wino
② Szklane półki
③ Pojemniki na owoce i warzywa
④ 2 tacki na lód

⑤ Szuflady zamrażarki
6 Nakładka ochronna
⑦ Regulowane nóżki
⑧ 2 tacki na jajka

⑨ Półki na drzwiach
10 Półki na butelki

Uwaga:

- Można zmieniać pozycje, w których zamontowane są półki na drzwiach i półki na butelki. Należy jednak zachować ostrożność, ponieważ w zależności od pozycji półek przechowywana żywność i napoje mogą wypaść podczas otwierania i zamykania drzwi.

Panasonic -16 8 -18 6 -20 5 -22 4 -24 2 SUPER d 4 7 8 5 !SR LV 6 9 Holiday 10 Bottle 11 Alarm 12

Obszar wyświetlenia

① Temperatura wewnątrz zamrażarki i wskaźniki temperatury

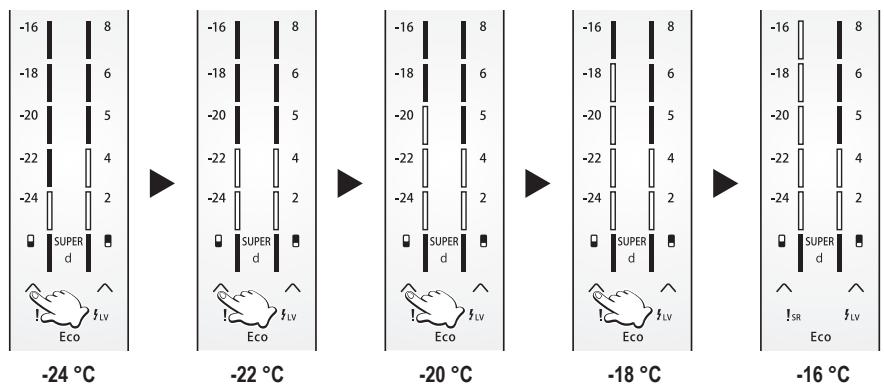

• Temperaturę można ustawić w zakresie od -24 °C do -16 °C.
• Im wyższa temperatura, tym więcej wskaźników świeci.

② Temperatura wewnątrz lodówki i wskaźniki temperatury

• Temperaturę można ustawić w zakresie od 2 °C do 8 °C.
• Im wyższa temperatura, tym więcej wskaźników świeci.

③ Tryb Super Freeze

Najniższy wskaźnik i przycisk ☐ zaczynają świecić.

4 Tryb Super Cool

Najniższy wskaźnik i przycisk ☐ zaczynają świecić.

⑤ SR (Serwis)

Przycisk !SR zaczyna świecić w przypadku wystąpienia jakiegokolwiek problemu z lodówką.

⑥ LV (Niskie napięcie)

Przycisk ≤_LV zaczyna świecić w przypadku niskiego napięcia.

Obszar sterowania

7 Przycisk wyboru zamrażarki
8 Przycisk wyboru lodówki
9 Przycisk/wskaźnik trybu ekonomicznego
10 Przycisk/wskaźnik trybu wakacyjnego
11 Przycisk/wskaźnik trybu butelek
12 Przycisk/wskaźnik alarmu

Uwagi:

• Ta lodówka wykorzystuje mikroprocesor do kontroli temperatury. Temperatura wewnątrz lodówki różni się w zależności od czynników, takich jak zmiany temperatury otoczenia, częstotliwość otwierania i zamykania drzwi oraz ilość i sposób przechowywania produktów wewnątrz.
• Po ustawieniu trybu ekonomicznego, trybu wakacyjnego lub trybu butelek zaczyna świecić wskaźnik odpowiadający wybranemu trybowi.
• Przyciski !SR i fLV zaczną świecić wraz ze wskaźnikiem alarmu, a jednocześnie będzie słychać dźwięk alarmu.

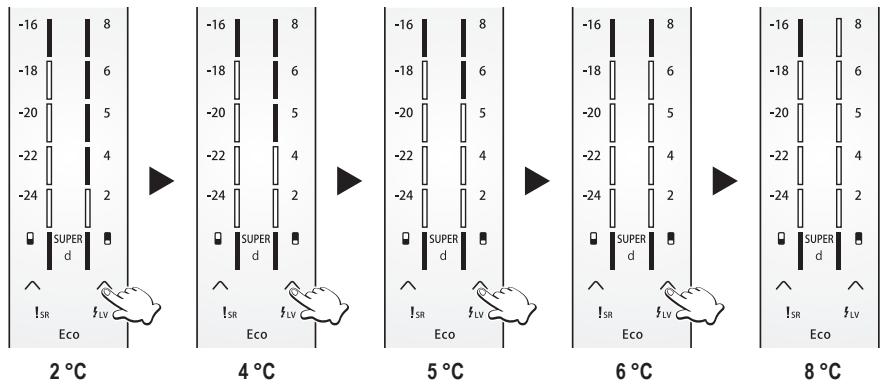

Komora lodówki

W chwili zakupu temperatura jest ustawiona na 4 °C.

① Naciśnij jeden raz przycisk ∧ (prawy), a następnie naciśnij go ponownie w ciągu jednej sekundy.
- Będzie możliwe ustawienie temperatury.
② Naciskaj wielokrotnie przycisk ∧ (prawy) do momentu ustawienia żądanej temperatury.
- Jeśli podczas procedury ustawiania nie zostanie wykonana żadna operacja w ciągu jednej sekundy, wskaźniki zaczną migać i zostanie wyemitowany sygnał dźwiękowy, wskazując, że temperatura została ustawiona.

Uwaga:

- Po zakończeniu lub anulowaniu trybu wakacyjnego, trybu Super Freeze, trybu Super Cool lub trybu ekonomicznego urządzenie powraca do poprzednich ustawień.

Komora zamrażarki

W chwili zakupu temperatura jest ustawiona na -18 °C.

① Naciśnij jeden raz przycisk ∧ (lewy), a następnie naciśnij go ponownie w ciągu jednej sekundy.
- Będzie możliwe ustawienie temperatury.
② Naciskaj wielokrotnie przycisk ∧ (lewy) do momentu ustawienia żądanej temperatury.
- Jeśli podczas procedury ustawiania nie zostanie wykonana żadna operacja w ciągu jednej sekundy, wskaźniki zaczną migać i zostanie wyemitowany sygnał dźwiękowy, wskazując, że temperatura została ustawiona.

Uwaga:

- Po zakończeniu lub anulowaniu trybu wakacyjnego, trybu Super Freeze, trybu Super Cool lub trybu ekonomicznego urządzenie powraca do poprzednich ustawień.

Korzystanie z funkcji podręcznych

Tryb Super Freeze

Funkcje:

• W tym trybie zamrażarka może szybko się schłodzić, pozwalając na zamrożenie umieszczonej tam świeżej żywności, itp.
• Tryb Super Freeze zakończy się automatycznie po upływie 24 godzin lub jeśli temperatura czujnika zamrażarki spadnie poniżej -32 °C.

Ustawienia:

1. Naciskaj przycisk ⚠ (lewy), dopóki przycisk ☐ i najniższy wskaźnik nie zaczną świecić.
2. Jeśli podczas procedury ustawiania nie zostanie wykonana żadna operacja w ciągu jednej sekundy, przycisk □ i wskaźnik zaczną migać oraz zostanie wyemitowany sygnał dźwiękowy, wskazując, że tryb Super Freeze został ustawiony.
3. Przycisk □ i wskaźnik świecą w tym trybie.

Uwagi:

• W tym trybie:
  -Naciśnięcie przycisku (lewy) spowoduje anulowanie trybu Super Freeze, a następnie będzie możliwe ustawienie żądanej temperatury. -Można wybrać tryb ekonomiczny lub tryb wakacyjny. Jeśli zostanie wybrany jeden z tych trybów, tryb Super Freeze zostanie anulowany, a wybrany tryb stanie się aktywn -Można dostosować temperaturę wewnątrz lodówki.
• Oddziaływanie na przechowywaną żywność można zredukować, jeżeli tryb Super Freeze zostanie ustawiony na kilka godzin przed włożeniem żywności do komory zamrażarki.
• W celu osiągnięcia maksymalnej zdolności zamrażania zaleca się wykonanie poniższych czynności.
  ① Ustaw temperaturę zamrażarki na -24 °C na 26 godziny przed włożeniem żywności.
  ② Ustaw tryb Super Freeze na 10 godziny przed włożeniem żywności.
  ③ Aby przechowywać dużą ilość żywności, wyjmij dwie górne szuflady z zamrażarki i umieść żywność bezpośrednio na szklanej półce lub w dolnej szufladzie zamrażarki. (Większą zdolność zamrażania można osiągnąć, umieszczając żywność bezpośrednio na górnej półce szklanej).
• Maksymalna zdolność zamrażania w ciągu 24 godzin podana jest na tabliczce znamionowej.

Tryb Super Cool

Funkcje:

• W tym trybie można schłodzić żywność typu fast food przed zjedzeniem, schłodzić i przechować dużą ilość żywności bądź szybko schłodzić napoje.
• Tryb Super Cool zakończy się automatycznie po upływie 8 godzin lub jeśli temperatura czujnika lodówki spadnie poniżej 0 °C.

Ustawienia:

1. Naciskaj przycisk ∧ (prawy), dopóki przycisk □ i najniższy wskaźnik nie zaczną świecić.
2. Jeśli podczas procedury ustawiania nie zostanie wykonana żadna operacja w ciągu jednej sekundy, przycisk ■ i wskaźnik zaczną migać oraz zostanie wyemitowany sygnał dźwiękowy, wskazując, że tryb Super Cool został ustawiony.
3. Przycisk i wskaźnik świecą w tym trybie.

Uwagi:

• W tym trybie:
-Naciśnięcie przycisku ∧ (prawy) spowoduje anulowanie trybu Super Freeze, a następnie będzie możliwe ustawienie żądanej temperatury.
-Można wybrać tryb ekonomiczny lub tryb wakacyjny.
Jeśli zostanie wybrany jeden z tych trybów, tryb Super Cool zostanie anulowany, a wybrany tryb stanie się aktywny.
-Można dostosować temperaturę wewnątrz zamrażarki.

Tryb ekonomiczny

Funkcje:

- W tym trybie urządzenie sterujące powoduje ekonomiczne działanie zamrażarki i lodówki.

Ustawienia:

1. Naciśnij jeden raz przycisk Eco. Wskaźnik trybu ekonomicznego zacznie świecić.
2. Jeśli podczas procedury ustawiania nie zostanie wykonana żadna operacja w ciągu jednej sekundy, wskaźnik trybu ekonomicznego zacznie migać oraz zostanie wyemitowany sygnał dźwiękowy, wskazując, że tryb ekonomiczny został ustawiony.
3. Na panelu sterowania zaczną świecić 4 wskaźniki dla zamrażarki, wskazując temperaturę -18 °C, oraz 3 wskaźniki dla lodówki, wskazując temperaturę 5 °C.
4. Aby zakończyć tryb ekonomiczny, naciśnij przycisk Eco. Wskaźnik trybu ekonomicznego zamiga i zostanie wyemitowany sygnał dźwiękowy, wskazując zakończenie trybu ekonomicznego.

	Uwagi:W tym trybie:-Można dostosować temperaturę wewnątrz lodówki i zamrażarki. Tryb ekonomiczny zostanie anulowany i zostanie ustawiona wybrana temperatura.-Można wybrać tryb Super Freeze lub tryb Super Cool.Jeśli zostanie wybrany jeden z tych trybów, tryb ekonomiczny zostanie anulowany, a wybrany tryb stanie się aktywny.-Można wybrać tryb wakacyjny.Jeśli zostanie wybrany ten tryb, tryb ekonomiczny zostanie anulowany, a tryb wakacyjny stanie się aktywny.
Tryb wakacyjny	Funkcje:Ustaw ten tryb, jeżeli lodówka nie będzie używana przez dłuższy okres, taki jak dłuższe wakacje.W tym trybie temperatura wewnątrz lodówki zostaje ustawiona na 12 °C, a temperatura wewnątrz zamrażarki zostaje ustawiona na -18 °C. (Wskaźniki temperatury wewnątrz lodówki przestają świecić).Ustawienia:Naciśnij jeden raz przyciskHoliday. Wskaźnik trybu wakacyjnego zacznie świecić.Jeśli podczas procedury ustawiania nie zostanie wykonana żadna operacja w ciągu jednej sekundy, wskaźnik trybu wakacyjnego zacznie migać oraz zostanie wyemitowany sygnał dźwiękowy, wskazując, że tryb wakacyjny został ustawiony.Aby zakończyć tryb wakacyjny, naciśnij przyciskHoliday.Wskaźnik trybu wakacyjnego zamiga i zostanie wyemitowany sygnał dźwiękowy, wskazując zakończenie trybu wakacyjnego.Uwagi:Przed skorzystaniem z tego trybu opróżnij lodówkę i zamknij drzwi.Po zakończeniu tego trybu lodówka wznowi działanie zgodnie z poprzednimi ustawieniami.Nie można dokonać żadnej regulacji do momentu anulowania tego trybu.
Tryb butelek	Funkcje:Możliwe jest szybkie schłodzenie butelek w zamrażarce.Ten tryb ma funkcję zegara, który można ustawić w celu emitowania sygnału dźwiękowego po osiągnięciu przez zegar 5, 10, 15, 20, 25 lub 30 minut.Butelki należy wyjąć po wyemitowaniu sygnału dźwiękowego. Jeśli butelki będą pozostawione w zamrażarce na dłuższy czas, ich zawartość może zamarznąć, a butelki pęknąć.Ustawienia:Naciśnij jeden raz przyciskBottle. Wskaźnik trybu butelek zacznie świecić.Naciskaj ponownie przyciskBottledo momentu wyświetlenia żądanego czasu.Ustawiony czas jest przedstawiany w następujący sposób przez wskaźniki.Świeci pierwszy wskaźnik : 5 min Świecą wskaźniki pierwszy i drugi : 10 minŚwiecą wskaźniki od pierwszego do trzeciego : 15 min Świecą wskaźniki od pierwszego do czwartego: 20 minŚwiecą wskaźniki od pierwszego do piątego : 25 min Świecą wskaźniki od pierwszego do szóstego : 30 minJeden wskaźnik reprezentuje pięć minut.3. Jeśli podczas procedury ustawiania nie zostanie wykonana żadna operacja w ciągu jednej sekundy, wskaźnik trybu butelek zacznie migać oraz zostanie wyemitowany sygnał dźwiękowy, wskazując, że tryb butelek został ustawiony.4. Górny podświetlony wskaźnik miga przez pięć minut. Następnie wskaźnik gaśnie i zaczyna migać następny najwyższy wskaźnik. Jest to powtarzane do momentu, kiedy ostatni wskaźnik zakończy miganie przez pięć minut.5. Po osiągnięciu ustawionego czasu emitowany jest sygnał dźwiękowy.Aby zakończyć tryb butelek, naciśnij przyciskBottle.Wskaźnik trybu butelek zamiga i zostanie wyemitowany sygnał dźwiękowy, wskazując zakończenie trybu butelek.Uwagi:Podczas korzystania z tego trybu sprawdzaj regularnie temperaturę butelek.Po odpowiednim schłodzeniu butelek wyjmij je z zamrażarki.
Tryb alarmu	Funkcje:Alarm jest emitowany w następujących sytuacjach:-w przypadku wystąpienia jakiegokolwiek problemu z lodówką.-w przypadku niskiego napięcia.-w przypadku pozostawienia uchylonych drzwi lodówki.Ustawienia:PAby wyłączyć sygnał dźwiękowy, naciśnij przyciskAlarm.

Funkcje alarmujące użytkownika

Funkcje alarmujące użytkownika są aktywowane w następujących sytuacjach.

Sytuacja	Szczegóły	Alarm	Sposób wyłączenia alarmu
Zakończenie trybu.	Osiągnięto ustawiony czas w trybie butelek.	Ciągły sygnał dźwiękowy	Naciśnij przycisk Bottle.
Wykryto problem.	Wystąpił problem związany z czujnikiem, sprężarką, układem chłodzenia lub podgrzewaczem.Niskie napięcie.	Sygnał dźwiękowy jest emitowany co 5 sekund.	Naciśnij przycisk Alarm.
Uchylone drzwi.	Drzwi lodówki pozostają uchylone przez ponad dwie minuty.	Sygnał dźwiękowy jest emitowany co 5 sekund.	Naciśnij przycisk Alarm.

Produkcja kostek lodu

Otwórz zamrażarkę, wysuń górną szufladę i wyjmij tackę na lód. Napelnij tackę wodą do poziomu oznaczonego na ściance, a następnie włóż ponownie tackę na lód.

W momencie, gdy kostki są gotowe, wysuń górną szufladę i wyjmij tackę na lód. Delikatnie zegnij tackę, trzymając ją z obu stron, tak aby kostki lodu wypadły z tacki na lód. Następnie włóż tackę na lód z powrotem na miejsce.

Wyjmowanie i wkładanie półek

Lodówka

Lekko unieś wewnętrzną stronę półki, a następnie ją wyjmij. Przed wyjęciem szklanych półek należy najpierw wyłąć półki na drzwiach i półki na butelki, jeśli przeszkadzają w wyjęciu półek.

Pojemniki na owoce i warzywa

Wysuń pojemniki na owoce i warzywa do siebie i wyjmij je.

Półki na drzwiach i półki na butelki

Lekko unieś i wyjmij.

Zamrażarka

Wysuń szufladę do siebie, lekko unieś jej przednią część, a następnie ją wyjmij. Po zdemontowaniu szuflady żywność można przechowywać w pustej komorze.

Codzienne czyszczenie

Przecieraj regularnie suchą szmatką.

Łatwo brudzące się miejsca:

Uszczelka drzwi

Jeśli uszczelka się zabrudzi, łatwo może ulec uszkodzeniu, co może spowodować nieszczelność i wydostawanie się zimnego powietrza na zewnątrz.

Półka na butelki

W przypadku nagromadzenia się brudu i płynu natychmiast wytrzyj półkę szmatką.

Raz w roku odłącz lodówkę od zasilania, wyjmij półki i wyczyść je dokładnie.

Części, które można myć woda

Lodówka

• Szklane półki
• Półki na drzwiach
• Półki na butelki
• Tacki na jajka
• Pojemniki na owoce i warzywa

Zamrażarka

• Szuflady zamrażarki
• Tacki na lód

Uwaga:

- Nie wolno stosować środków w proszku, na przykład sody oczyszczonej, ponieważ mogą one uszkodzić elementy z tworzywa.

Czyszczenie panelu sterowania

Panel sterowania lodówki wykonany jest z delikatnych materiałów. Aby zabezpieczyć powierzchnię przed uszkodzeniami, nie wolno czyścić go rozpuszczalnikami chemicznymi. Panel sterowania wystarczy przetrzeć suchą lub lekko wilgotną szmatką.

Czyszczenie zewnętrznych części lodówki

Zewnętrzne części lodówki należy czyścić miękką szmatką nawilżoną ciepłą wodą. Jeśli zabrudzenia nie można usunąć, należy zastosować łagodny płyn do mycia naczyń, a następnie wytrzeć powierzchnię miękką szmatką nasączoną ciepłą wodą. Następnie należy powierzchnię wytrzeć do sucha.

Uwagi dotyczące czyszczenia

Nie wolno czyścić zewnętrznych lub wewnętrznych części lodówki następującymi substancjami:

• detergentami alkalicznymi — tego typu substancje mogą spowodować pękanie części z tworzyw sztucznych.
• proszkiem do szorowania, mydłem w proszku, środkami czyszczącymi opartymi na ropie, gorącą woda, szczotką kuchenną, kwasem, benzenem, rozpuszczalnikiem i alkoholem— tego typu substancje mogą uszkodzić powierzchnie lodówki i części z tworzywa.

Wszelkie plamy z oleju jadalnego należy wytrzeć. W przeciwnym razie może to spowodować pęknięcie części z tworzywa.

Konserwacja i czyszczenie (kontynuacja)

Podczas wymiany żarówki wyjmij wtyczkę z gniazda elektrycznego.

Nieprzestrzeganie tego zalecenia może spowodować porażenie prądem lub obrażenia ciała.

Wymiana żarówki

① Wyjmij wtyczkę z gniazda elektrycznego.

② Zdejmij osłonę żarówki.

(Patrz ilustracja po prawej stronie).

③ Przekręć żarówkę w lewo i wyjmij ją.

Osłona żarówki

• Wykonaj tę procedurę w odwrotnej kolejności, aby zainstalować żarówkę zastępczą.
• Żarówka zastępcza musi spełniać następujące wymagania: maksymalnie 15 W, 230 V i rozmiar E14.

Przegląd konserwacyjny

• Czy kabel elektryczny jest uszkodzony?
• Czy wtyczka kabla się nagrzewa?
• Czy wtyczka kabla jest całkowicie wsunięta do gniazda elektrycznego?

Jeśli przewód zasilający jest uszkodzony, należy skontaktować się z autoryzowanym centrum serwisowym. NIE WOLNO wymieniać tych elementów samodzielnie.

Dłuższa przerwa w eksploatacji

Jeśli lodówka nie jest używana przez dłuższy czas, należy wyjąć wtyczkę kabla elektrycznego z gniazda i wyczyścić ją w opisany powyżej sposób. Drzwi lodówki należy pozostawić otwarte przez 2-3 dni. Umożliwi to właściwe wysuszenie wnętrza i zapobiegnie powstawianiu nieprzyjemnego zapachu i pojawianiu się pleśni. Nie należy regularnie włączać i wyłącząć lodówki. Lodówka będzie pracować dłużej, jeśli pozostanie włączona podczas normalnego użytku.

Przed przeniesieniem lub przetransportowaniem lodówki

① Usuń wszystkie przedmioty z lodówki.
② Odłącz lodówkę.
③ Unieś regulowaną nóżkę.
④ Pociągnij lodówkę do siebie.
⑤ Użyj na przykład ściereczki, aby wchłonąć wodę nagromadzoną w parowniku.

(Dolna część tylnej ściany lodówki)

Przenoszenie i transport lodówki

Lodówka powinna być przenoszona przez co najmniej dwie osoby.

① Dokręć regulowane nóżki.
② Złap za regulowane nóżki po jednej stronie i za narożniki po drugiej stronie, tak jak pokazano.

Uwaga:

- Nie wolno przenosić lodówki, trzymając za drzwi. Lodówkę zawsze należy transportować w normalnej pozycji pionowej.

Zabezpiecz drzwi taśmą samoprzylepną

Często zadawane pytania

Jeżeli uważasz, że lodówka nie funkcjonuje poprawnie, sprawdź najpierw poniższe kwestie.

Jeżeli problem utrzymuje się, odłącz wtyczkę kabla elektrycznego i skontaktuj się ze sprzedawcą lub autoryzowanym centrum serwisowym.

Ogólne

Lodówka wydaje dziwne odgłosy.	Czy lodówka jest zainstalowana na równej i stabilnej podłodze?Czy został zachowany odpowiedni odstęp wokół urządzenia?Czy żadne przedmioty nie drzą na górze urządzenia?Hałasy są zjawiskiem normalnym, gdy lodówka rozpoczyna lub kończy pracę.
Słychać odgłos po wyłączeniu sprężarki.	Jest to normalne i często powodowane przez czynnik chłodniczy płynący z powrotem do sprężarki.
Słychać odgłos po otwarciu lub zamknięciu drzwi.	Jest to normalne, powodowane przez różnicę w ciśnieniu powietrza między wnętrzem a otoczeniem lodówki.
Słychać odgłos przepływającego powietrza lub wody po otwarciu drzwi.	Jest to powodowane przez czynnik chłodniczy płynący przez wewnętrzny system rur.
Słychać ciągły dźwięk buczenia.	Ten dźwięk związany jest z pracą wentylatora powodującego krążenie zimnego powietrza.Czy żywność została umieszczona zbyt ciasno lub czy temperatura otoczenia jest za wysoka?W takich przypadkach wentylator powodujący krążenie zimnego powietrza pracuje z bardzo dużą prędkością i wydaje głośny dźwięk.
Sprężarka pracuje bardzo głośno.	Czy żywność została umieszczona zbyt ciasno lub czy temperatura otoczenia jest za wysoka?W takich przypadkach sprężarka pracuje z wysoką prędkością więc wydawanie głośniejszego dźwięku jest normalne.
Sprężarka pracuje przez długiczas.	Jeśli wtyczka kabla została podłączona po raz pierwszy, sprężarka pracuje dłużej niż zwykle, aby schłodzić wnętrze lodówki do uzyskania ustawionych temperatur.Czy został ustawiony tryb Super Freeze lub tryb Super Cool?Czy drzwi są często otwierane i zamykane? Czy drzwi są dokładnie zamknięte?Czy żywność została umieszczona zbyt ciasno lub czy temperatura otoczenia jest za wysoka?Gdy do lodówki włóżono jednorazowo wiele produktów, sprężarka musi pracować przez dłuższy czas.
Na zewnątrz lodówki gromadzi się wilgoć.	Skraplanie może występowować, gdy wilgotność otoczenia jest wysoka i jest to zjawisko normalne. Wytrzyj krople suchą szmatką.
Powierzchnia lodówki jest gorąca.	Po włączeniu zasilania lodówka może się nagrzewać do momentu, kiedy wnętrze komory zostanie wystarczająco schłodzone. Lodówka może się nagrzewać nawet po schłodzeniu komór. Jest to spowodowane działaniem rury odprowadzającej ciepło, w którą została wyposażona lodówka, aby zapobiegać skrapłaniu się wilgoci. Nie oznacza to uszkodzenia.
Elementy sterowania na panelu sterowania nie działają.	Czy lodówka jest podłączona do zasilania?
Słychać dźwięk alarmu.	Pozostawiono uchylone drzwi lodówki. Zamknij drzwi.

Często zadawane pytania (kontynuacja)

Lodówka i zamrażarka

Lodówka nie chłodzi(a zamrażalnik nie zamraża).	Czy lodówka jest podłączona do zasilania?
Lodówka nie chłodzi(a zamrażarka nie zamraża) w zadowalający sposób.	Czy ustawiona temperatura jest za wysoka?Czy lodówka jest narażona na bezpośrednie promienie słoneczne lub znajduje się w pobliżu grzejnika?Czy został zachowany odpowiedni odstęp wokół urządzenia?Czy żywność została umieszczona zbyt ciasno lub czy temperatura otoczenia jest za wysoka?Czy drzwi są często otwierane i zamykane?Czy drzwi są dokładnie zamknięte?Czy lodówkę ustawiono na tryb wakacyjny?Gdy do lodówki wkładana jest ciepła żywność, temperatura tymczasowo wzrośnie.W sezonie zimowym lub gdy temperatura otoczenia jest niska, może wydawać się, że lodówka nie chłodzi.
Temperatura ustawiona różni się od rzeczywistej.	Gdy do lodówki wkładana jest ciepła żywność, temperatura tymczasowo wzrośnie.
Żywność w lodówce jest zamrożona.	Czy ustawiona temperatura jest za niska?Czy umieszczono żywność z tyłu lodówki?Obszar w pobliżu tylnej ściany to miejsce najniższej temperatury, należy więc unikać umieszczania tam produktów, które mogą łatwo zamarzać.
Wilgoć gromadzi się w lodówce i szufladach.	Skraplanie może wystąpić, gdy drzwi są często otwierane i zamykane lub jeśli nie zostały całkowicie zamknięte. a także w przypadku wysokiej wilgotności w pomieszczeniu. Wytrzyj krople suchą szmatką.
Drzwi zamrażarki ciężko się otwierają.	Niekiedy drzwi ciężko się otwierają tuż po ich zamknięciu.Różnica ciśnień między wnętrzem a otoczeniem zamrażarki może czasami utrudniać otwieranie drzwi. Należy poczekać chwilę i ponownie otworzyć drzwi.
Wewnątrz lodówki utrzymuje się nieprzyjemny zapach.	Czy żywność cechującą się silnym zapachem zapakowano szczelnie przed umieszczeniem w lodówce?Umieść produkty w szczelnym pojemniku i przechowaj je.Zapachy mogą pozostawać na powierzchniach lodówki. Przetrzyj te powierzchnie miękką szmatką zamoczona w letniej wodzie.

MODEL	NR-B32SX1-XENR-B32SX1-XF	NR-B32SG1-SENR-B32SG1-SF	NR-B32SW1-WENR-B32SW1-WF
KATEGORIA	Lodówka z zamrażarką
KOMORY BEZSZRONOWE	WSZYSTKIE KOMORY
KLASA KLIMATYCZNA	T ^1
CAŁKOWITA POJEMNOŚĆ BRUTTO	335 L
CAŁKOWITA POJEMNOŚĆ NETTO	321 L
POJEMNOŚĆ NETTO LODÓWKI	235 L
POJEMNOŚĆ NETTO ZAMRAŻARKI	86 L
WYMIARY ZEWNĘTRZNESZEROKOŚĆ x GŁĘBOKOŚĆ x WYSOKOŚĆ	600 mm x 652 mm x 1866 mm
MASA NETTO	74 kg
NAPIĘCIE ZNAMIONOWE	220 V - 230 V
CZĘSTOTLIWOŚĆ ZNAMIONOWA	50 Hz
ZUŻYCIE ENERGII	320 kWh/rok ^2
ZDOLNOŚĆ ZAMRAŻANIA	13,5 kg/24 godz.
POZIOM HAŁASU	46 dB
MAKSYMALNY CZASPRZECHOWYWANIA BEZ ZASILANIA	18 godzin
CZYNNIK CHŁODNICZY/POJEMNOŚĆ	R600a/58 g
ŚRODEK POROTWÓRCZY	Cyklopentan

Uwagi:

*1 Dopuszczalna temperatura otoczenia: 16 °C do 43 °C
*2 Roczne zużycie energii jest oparte na wynikach standardowego testu przez 24 godziny. Rzeczywiste zużycie energii różni się w zależności od sposobu użycia urządzenia i jego lokalizacji.

Kiedy drzwi są całkowicie otwarte

120° 1095 mm 299 mm

Obsah
