H 45SB2 - Martillo HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Martillo picador eléctrico
Marca	Hitachi
Modelo	H 45SB2
Peso	4,8 kg (10,6 libras)
Alimentación	115 V ~, 60 Hz, monofásico
Corriente nominal	8 A
Número de impactos a plena carga	3000 / min
Tipo de motor	Motor serie con colector, doble aislamiento
Clavija polarizada	Sí (una hoja más ancha)
Aplicaciones principales	Demolición de hormigón, cincelado, ranurado, corte de barras, hincado de pilotes
Accesorios estándar	Estuche, mango lateral, llave Allen 6 mm, llave Allen 5 mm
Accesorios opcionales	Demolición (300 mm), ranurado (300/460 mm), corte de asfalto (12"), piqueta, grasa A
Lubricación	Grasa Hitachi A, reemplazo cada 6 meses
Mantenimiento de escobillas	Escobillas de carbón con parada automática; reemplazar con referencia n.º 73
Protección del usuario	Gafas, protectores auditivos, guantes recomendados
Seguridad eléctrica	Doble aislamiento, no usar en ambientes húmedos
Piezas de repuesto	Usar exclusivamente piezas Hitachi originales
Reparaciones	Realizadas únicamente por un centro de servicio autorizado Hitachi

Preguntas frecuentes - H 45SB2 HITACHI

¿Qué tipos de trabajos se pueden realizar con el martillo H 45SB2?

El H 45SB2 está diseñado para demolición de hormigón, cincelado, ranurado, corte de barras e hincado de pilotes. Es ideal para trabajos de tuberías, cableado, instalaciones sanitarias e ingeniería civil.

¿Cómo instalar una herramienta (cincel, punta) en el martillo?

Limpie y engrase el vástago de la herramienta. Tire del portaherramientas en la dirección de la flecha ①, gírelo completamente hacia la izquierda (②), inserte la herramienta completamente en el orificio hexagonal, luego vuelva a colocar el portaherramientas en su lugar para fijarlo.

¿Cuál es el voltaje de alimentación requerido?

El aparato funciona en 115 V ~, 60 Hz, monofásico. Verifique la placa de características para confirmar el voltaje.

¿Cómo reemplazar la grasa del martillo?

Desconecte la herramienta. Retire la tapa de la manivela, limpie la grasa vieja, aplique 20 g de grasa Hitachi A (ref. 981840 o 308471), luego vuelva a montar firmemente la carcasa. Hacerlo cada 6 meses.

¿Cuándo se deben reemplazar las escobillas de carbón?

Las escobillas se desgastan con el tiempo. Si el motor se detiene automáticamente o si las escobillas están cerca del límite de desgaste, reemplácelas por escobillas Hitachi n.º 73. Asegúrese de que se deslicen libremente en sus soportes.

¿Qué precauciones de seguridad se deben observar?

Use siempre gafas de protección y protectores auditivos. No toque la broca después de usarla (caliente). Verifique la presencia de cables eléctricos empotrados antes de perforar. Use un enchufe polarizado y un cable de extensión adecuado.

¿Puedo usar accesorios que no sean Hitachi?

No, use exclusivamente accesorios y piezas de repuesto Hitachi originales. El uso de otros accesorios puede ser peligroso y anular la garantía.

¿Cómo limpiar las partes de plástico?

Use un paño suave ligeramente humedecido con una solución de agua jabonosa, luego seque minuciosamente. Nunca use solventes como gasolina, diluyente o alcohol.

¿La herramienta tiene doble aislamiento?

Sí, el H 45SB2 posee un doble aislamiento (símbolo ☐), lo que lo hace más seguro sin necesidad de conexión a tierra. Sin embargo, evite usarlo en ambientes húmedos.

¿Dónde puedo reparar mi martillo Hitachi?

Las reparaciones y el mantenimiento deben ser realizados únicamente por un centro de servicio autorizado Hitachi. Use piezas de repuesto originales para garantizar la seguridad y el rendimiento.

MANUAL DE USUARIO H 45SB2 HITACHI

MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica.

CONTENTS

English

Page

IMPORTANT INFORMATION ...... 3

MEANINGS OF SIGNAL WORDS ..... 3

SAFETY

INFORMACIÓN IMPORTANTE...... 33

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN .. 33

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA

UTILIZACIÓN DE TODAS LAS HERRAMIENTAS ELÉCTRICAS .. 34

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA UTILIZACIÓN DEL MARTILLO DEMOLEDOR .. 38

PIEZAS DE REEMPLAZO 38

ENCHUFES POLARIZADOS ...... 38

UTILIZACIÓN DE UN CABLE PROLONGADOR..... 39

AISLAMIENTO DOBLE PARA OFRECER UNA

OPERACIÓN MÁS SEGURA.... 40

Página

OPERACIÓN Y MANTENIMIENTO

NOMENCLATURA 41

ESPECIFICACIONES 41

ACCESORIOS 42

ACCESORIOS ESTÁNDAR...... 42

ACCESORIOS OPCIONALES ..... 42

APLICACIONES 43

ANTES DE LA OPERACIÓN...... 43

FORMA DE UTILIZAR EL MARTILLO DEMOLEDOR .. 45

FORMA DE REEMPLAZAR LA GRASA .. 45

MANTENIMIENTO E INSPECCIÓN .. 46

SERVICIO Y REPARACIÓN 47

LISTA DE PIEZAS 48

IMPORTANT INFORMATION

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las instrucciones de operación, las precauciones de seguridad, y las advertencias de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “ SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice nunca esta herramienta eléctrica de ninguna forma no específicamente recomendada por HITACHI a menos que usted se haya asegurado de que la utilización planeada será segura para usted y otras personas.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones serias.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones moderadas, o que pueden causar averías en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA UTILIZACIÓN DE TODAS LAS HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA:

La utilización inadecuada de las herramientas eléctricas puede resultar en lesiones serias o en la muerte.

Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES.

1. NO TOQUE NUNCA LAS PIEZAS MÓVILES.

No coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

2. NO UTILICE NUNCA LA HERRAMIENTA SIN LOS PROTECTORES COLOCADOS EN SU LUGAR.

No utilice nunca esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

3. COLÓQUESE SIEMPRE GAFAS Y PROTECTORES PARA LOS OÍDOS.

Protéjase contra las virutas, las partículas metálicas, y demás desperdicios que puedan salir disparados utilizando gafas u otro protector de los ojos equivalente. Utilice protectores para los oídos como medida de protección contra el ruido excesivo.

4. PROTÉJASE CONTRA LAS DESCARGAS ELÉCTRICAS.

Evite que su cuerpo entre en contacto con superficies puestas a tierra tales como tubos, radiadores, y conductos de refrigeración. No utilice nunca ninguna herramienta en lugares húmedos.

5. DESCONECTE LAS HERRAMIENTAS.

No dejenuncaningunaherramientaconectada alafuente dealimentación. Desconecte siempre las herramientas de la fuente de alimentación antes de repararlas, inspeccionarlas, limpiarlas, y antes de cambiar o comprobar cualquier pieza.

6. EVITE EL ARRANQUE ACCIDENTAL.

No transporte nunca ninguna herramienta mientras esté conectada a la fuente de alimentación. No transporte ninguna herramienta con un dedo cerca del interruptor de alimentación. Cerciórese de que el interruptor de alimentación esté en la posición de “desconexión” antes de conectar una herramienta a su fuente de alimentación.

7. GUARDE LAS HERRAMIENTAS ADECUADAMENTE.

Cuando no vaya a utilizar una herramienta, guárdela en un lugar seco. Mantenga las herramientas fuera del alcance de los niños. Cierre el área de almacenamiento.

8. MANTENGA EL ÁREA DE TRABAJO LIMPIA.

Las áreas y bancos de trabajo desordenados pueden conducir a lesiones. Limpie bien las áreas y bancos de trabajo, quitando las herramientas innecesarias, los desperdicios, muebles, etc.

9. TENGA EN CONSIDERACIÓN EL MEDIO AMBIENTE DEL ÁREA DE TRABAJO.

No exponga las herramientas eléctricas a la lluvia. No utilice las herramientas eléctricas en lugares húmedos. Mantenga el área de trabajo bien iluminada y ventilada.

No utilice las herramientas eléctricas donde haya líquidos o gases inflamables. Las herramientas eléctricas producen chispas durante su funcionamiento. También producirán chispas cuando conecte/desconecte su alimentación. No utilice nunca las herramientas eléctricas en lugares en los que haya laca, pintura, bencina, diluidor de pintura, gasolina, gases, productos adhesivos, ni demás materiales combustibles o explosivos.

10. MANTENGA A LOS NIÑOS ALEJADOS.

No permita que los visitantes entren en contacto con las herramientas ni los cables prolongadores.

Todos los visitantes deberán permanecer alejados del área de trabajo.

11. NO FUERCE LAS HERRAMIENTAS.

Por motivos de seguridad, y para realizar el mejor trabajo posible, utilice las herramientas dentro de los límites para los que fueron diseñadas.

12. UTILICE LA HERRAMIENTA CORRECTA.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

No utilice ropa floja ni joyas. Éstas podrían pillarse en las piezas móviles. Para trabajar en exteriores se recomienda utilizar guantes de goma y calzado antideslizante.

Si su pelo es largo, utilice algo que lo recubra.

14. CUANDO VAYA A TRABAJAR EN UN LUGAR POLVORIENTO, UTILICE UN PROTECTOR PARA LA CARA, UNA MÁSCARA CONTRA EL POLVO, O UNA CRETA ANTIGÁS.

Todas las personas que trabajen donde se estén utilizando herramientas eléctricas deberán utilizar protectores para la cara, máscaras contra el polvo, o caretas antigás.

15. NO MALTRATE EL CABLE.

No transporte nunca una herramienta eléctrica por su cable de alimentación, ni lo desconecte del tomacorriente tirando del mismo.

Mantenga el cable alejado del calor, del aceite, y de bordes cortantes.

16. ASEGURE LA PIEZA DE TRABAJO.

Utilice abrazaderas o tornillos de carpintero para asegurar la pieza de trabajo. Esto es más seguro que utilizar una mano, y de esta forma podrá usar ambas manos para emplear la herramienta.

17. NO SE EXTRALIMITE.

Mantenga en todo momento un buen equilibrio.

18. CUIDE LAS HERRAMIENTAS.

Mantenga las herramientas afiladas y limpias para que puedan rendir al máximo. Siga las instrucciones sobre lubricación y cambio de accesorios.

Inspeccione periódicamente los cables y, si están dañados, haga que sean reparados en un centro de reparaciones autorizado. Inspeccione periódicamente los cables prolongadores y, si están dañados, reemplácelos.

Mantenga las empuñaduras secas, limpias, y sin aceite ni grasa.

19. QUITE LAS LLAVES DE AJUSTE.

Antes de conectar la alimentación de una herramienta, quítele las llaves de ajuste.

20. UTILICE ADECUADAMENTE UN CABLE PROLONGADOR EN EXTERIORES.

Cuando vaya a utilizar una herramienta en exteriores, emplee solamente un cable prolongador diseñado para utilización en exteriores.

21. PRESTE ATENCIÓN.

Preste atención a lo que esté haciendo. Utilice el sentido común. No utilice ninguna herramienta cuando esté cansado.

Usted no deberá utilizar ninguna herramienta cuando esté bajo la influencia del alcohol, drogas, ni medicinas que le produzca somnolencia.

22. COMPRUEBE LAS PIEZAS DAÑADAS.

Antes de utilizar una herramienta, compruebe cuidadosamente los protectores y demás piezas de la misma para determinar si puede funcionar correctamente de la forma para la que fue diseñada. Compruebe la alineación de las piezas móviles, las de sujeción, si hay piezas rotas, el montaje, y demás condiciones que puedan afectar la operación de la herramienta.

Cualquier protector o pieza en malas condiciones deberá repararse adecuadamente, o reemplazarse, en un centro de reparaciones autorizado a menos que se indique otra cosa en este manual de instrucciones.

Cuando tenga que reemplazar interruptores defectuosos, solicite este servicio a un centro de reparaciones autorizado.

No utilice una herramienta cuyo interruptor de alimentación no funcione.

23. NO UTILICE NUNCA UNA HERRAMIENTA ELÉCTRICA PARA APLICACIONES QUE NO SEAN LAS ESPECIFICADAS.

No utilice nunca una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

24. MANEJE CORRECTAMENTE LA HERRAMIENTA.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. No permita nunca que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

25. COMPRUEBE LOS CABLES ACTIVOS.

Evite el riesgo de descargas eléctricas comprobando si en las paredes, pisos, o techos hay cables activos. Todos los cables deberán desenergizarse antes de comenzar el trabajo.

26. MANTENGA TODOS LOS TORNILLOS, PERNOS, Y CUBIERTAS FIRMEMENTE FIJADOS EN SU LUGAR.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados.

Compruebe periódicamente su condición.

27. NO UTILICE HERRAMIENTAS ELÉCTRICAS SI LA CARCASA O LA EMPUÑADURA DE PLÁSTICO ESTÁ RAJADA.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

28. LAS CUCHILLAS Y LOS ACCESORIOS DEBERÁN MONTARSE CON SEGURIDAD EN LA HERRAMIENTA.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

29. MANTENGA LIMPIO EL CONDUCTO DE VENTILACIÓN DEL MOTOR.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

30. UTILICE LAS HERRAMIENTAS ELÉCTRICAS CON LA TENSIÓN DE ALIMENTACIÓN NOMINAL.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características.

La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

31. NO UTILICE NUNCA UNA HERRAMIENTA DEFECTUOSA O QUE FUNCIONE ANORMALMENTE.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

32. NO DEJE NUNCA LA HERRAMIENTA EN FUNCIONAMIENTO DESATENDIDA. DESCONECTE SU ALIMENTACIÓN.

No deje sola la herramientas hasta mientras no se haya parado completamente.

33. MANEJE CON CUIDADO LAS HERRAMIENTAS ELÉCTRICAS.

Si una herramienta eléctrica se ha caído o ha chocado inadvertamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

34. NO LIMPIE LAS PARTES DE PLÁSTICO CON DISOLVENTE.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

35. UTILICE SOLAMENTE PIEZAS DE REEMPLAZO GENUINAS DE HITACHI.

Las piezas de reemplazo no fabricadas por Hitachi pueden anular su garantía, provocar el mal funcionamiento, y resultar en lesiones. Su proveedor dispone de piezas de repuesto Hitachi genuinas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA UTILIZACIÓN DEL MARTILLO DEMOLEDOR

ADVERTENCIA: La utilización inadecuada de las herramientas eléctricas puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

1. No toque NUCA una broca de la herramienta con las manos desnucas después de la operación.
2. NUNCA utilice guantes hechos de material que pueda quedar pillado en la herramienta, como algodón, lana, paño, cuerda, etc.
3. Fije SIEMPRE la empuñadura lateral del martillo demoledor y sujétela con seguridad.
4. Antes de la operación, colóquese SIEM PRE protectores para los ojos y los oídos.
5. Tenga cuidado SIEMPRE con los objetos que puedan estar enterrados o emparedados, tales como cables eléctricos.
   Si tocase un cable activo con esta herramienta, podría recibir una descarga eléctrica.
   Confirme que no haya ningún objeto enterrado o emparedado, como cables eléctricos, en el suelo, el techo, o en las paredes en los que vaya a trabajar.

PIEZAS DE REEMPLAZO

Para la reparación de una herramienta, utilice solamente piezas de reemplazo idénticas.

las reparaciones solamente deberán realizarse en un centro de servicio autorizado por Hitachi.

ENCHUFES POLARIZADOS

Para reducir el riesgo de descargas eléctricas, este equipo posee un enchufe polarizado (una cuchilla del mismo es más amplia que la otra).

Este enchufe solamente encajará de una forma en un tomacorriente polarizado.

Si el enchufe no encaja en el tomacorriente, póngase en contacto con un electricista cualificado para que le instale el tomacorriente apropiado.

No cambie nunca el enchufe del cable de alimentación.

UTILIZACIÓN DE UN CABLE PROLONGADOR

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir la corriente necesaria para la herramienta. Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y en recalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cable y la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayor será el cable.

CALIBRE MÍNIMO PARA CABLES

	Longitud total del cable en pies (metros)
	0 – 25	26 – 50	51 – 100	101 – 150
	(0 – 7,6)	(7,9 – 15,2)	(15,5 – 30,5)	(30,8 – 45,7)
Amperaje nominal AWG
Más No más de de
0	-	6	1	8	1
6 – 10	18	16	14	12
10 – 12	16	16	14	12
12 – 16	14	12	No se recomienda.

ADVERTENCIA:

Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de alimentación o prolongador dañado ni reparado.

Inspeccione regularmente todos los cables eléctricos. No utilice nunca la herramienta cerca del agua ni en ningún otro lugar en el que exista el riesgo de descargas eléctricas.

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “☐o las palabras “ Double insulation” (aislamiento doble).

Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

○Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI.
○Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien.

No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTE MANUAL DE INSTRUCCIONES DONDE

PUEDAN LEERLO OTRAS PERSONAS QUE VAYAN A UTILIZAR ESTA HERRAMIENTA!

OPERACIÓN Y MANTENIMIENTO

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

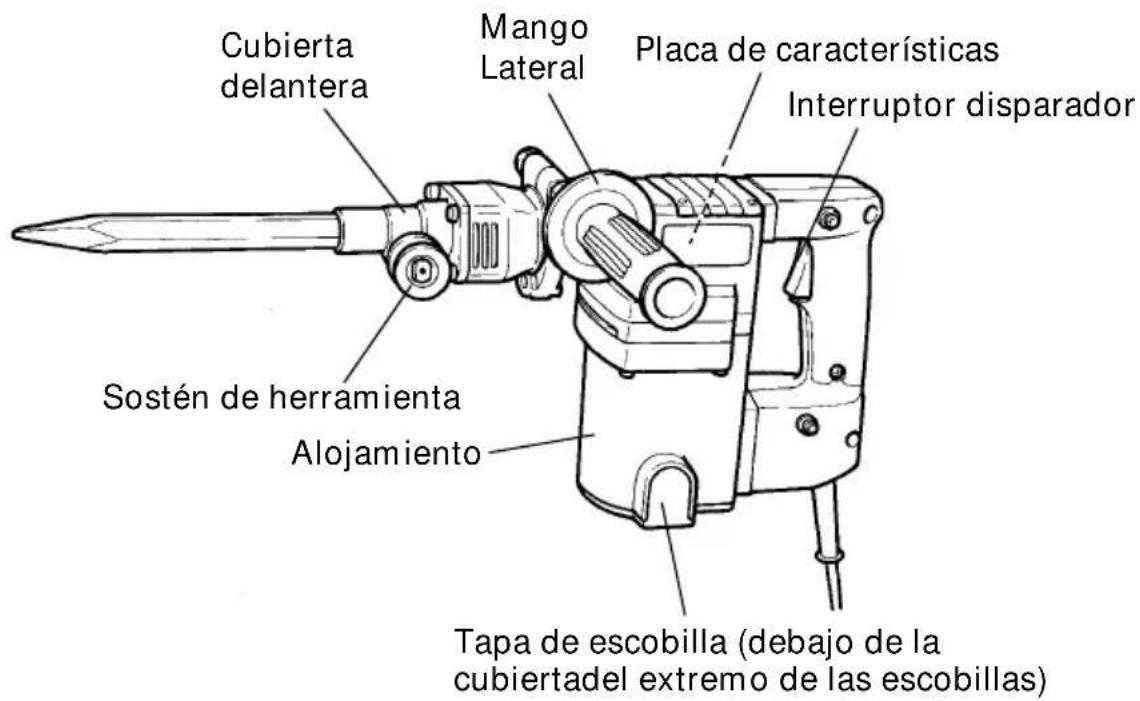

NOMENCLATURA

Fig. 1

ESPECIFICACIONES

Motor	Motor conmutador en serie monofásico
Fuente de alimentación 115 V CA, 60 Hz, monofásica
Corriente 8A
Frecuencia de impacto a plena carga 3000/min.
Peso 10,6 lbs (4,8 kg)

ACCESORIOS

ADVERTENCIA: Los accesorios para esta herramienta eléctrica se mencionan en este Manual de instrucciones. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

ACCESORIOS ESTÁNDAR

(1) Caja (Núm. de código 310131) ....1
(2) Mango Lateral (Núm. de código 981870)....1
(3) Llave Allen (para tornillos de 6 mm) (Núm. de código 944459) ....1
(4) Llave Allen (para tornillos de 5 mm) (Núm. de código 944458) ....1

ACCESORIOS OPCIONALES...... De venta por separado

○Para romper

Longitud total 12" (300 mm)

Núm. de código 985383

○Excavar, ranurado y rebordes

Longitud total 12" (300 mm) 18" (460 mm)
Núm. de código 985381 985382

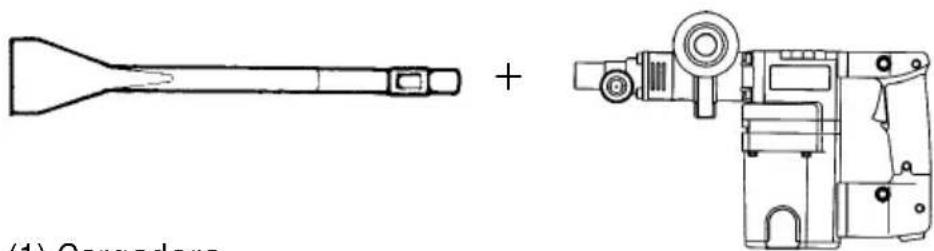

○Cortadora de asfalto

Longitud total 12" (300 mm)
Anchura 1-1/2" (38 mm) 2" (50 mm)
Núm. de código 985384 985385

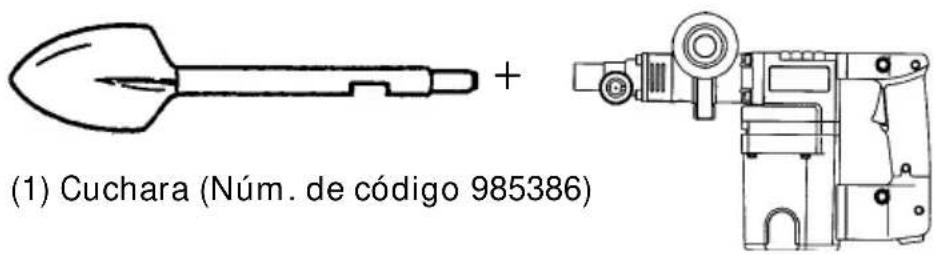

○Trabajos con cuchara

○Grasa A para martillo

30 g (en un tubo) (Núm. de código 981840)

70 g (en un tobo) (Núm. de código 308471)

NOTA:

Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

APLICACIONES

○Romper hormigón armado, cortar o picar hormigón, hacer ranuras, cortes y colocar pilotes.

Ejemplo de aplicación:

Instalación de tuberia y artículos sanitarios, instalación de maquinaria, trabajos de suministro de agua y drenaje, trabajos en interiores, instalaciones portuarias y demás trabajos propios de ingeniería civil.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.

⚠ ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tom acorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas.

Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Confirme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.

6. Forma de instalar la herramienta

NOTA: Para herramientas tales como barreta de punta o cortafrío, utilice solamente piezas genuinas de Hitachi.

(1) Limpie y después unte la broca con grasa (accesorio opcional).

(2) Tire del portabrocas en el sentido de la flecha ① y gírelo en el sentido ② (hacia la izquierda). Inserte completamente la broca en el orificio hexagonal de la cubierta frontal. (Fig. 2)

(3) Después devuelva el portabrocas para fijar la herramienta.

Fig. 2

NOTA: Para el desmontaje, realice el procedimiento inverso al de instalación.

FORMA DE USAR EL MARTILLO DEMOLEDOR

1. Luego de colocar la punta de la herramienta en el orificio de base, disponer el interruptor en ON.

2. Utilizando el peso de la máquina y sujetándola firmemente con ambas manos, uno puede controlar perfectamente el movimiento de reculada. Luego usar el martillo moderadamente, ya que al aplicar con fuerzay exceso desmejora la eficiencia de la herramienta.

⚠️ PRECAUCIÓN: Después de haber utilizado la herramienta durante mucho tiempo, la cubierta frontal estará caliente. Por lo tanto, tenga cuidad para no quemarse las manos.

FORMA DE REEMPLAZAR LA GRASA

Esta máquina es de construcción completamente cerrada, para evitar que entre el polvo y que hayan fugas de lubricante. Esta unidad podrá utilizarse sin grasa suplementaria durante mucho tiempo. Sin embargo, reemplace la grasa para mantener la duración de servicio

Cuando se requiere cambiar la grasa, proceder como sigue:

1. Periodo de cambio de grasa:

Después de la adquisición, reemplace la grasa cada 6 meses de utilización.

Consultar para ello al Agente de Servicio Hitachi autorizado.

En caso de tener que cambiar la grasa por sí mismo, hágalo de acuerdo con los puntos siguientes.

1. Cambio de grasa

PRECAUCION:

○ Antes de cambiar la grasa, desconectar el aparato y desenchufarlo del tomacorriente.

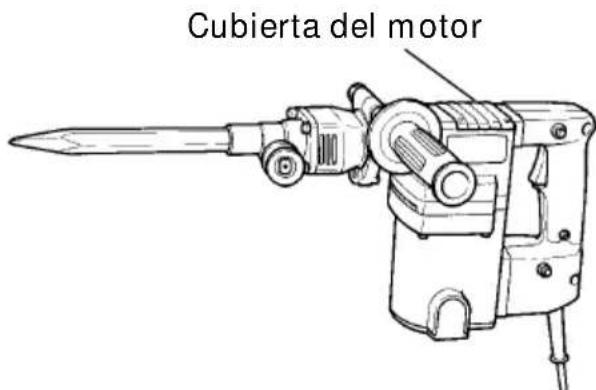

(1) Quitar la cubierta del motor y limpiar la grase vieja interna.
(2) Aplique 0,7 oz (20 g) de grasa A para martillos HITACHI (accesorio opcional, contenida en un tubo) en el cigüeñal.
(3) Luego de cambiar la grasa, instalar el cárter firmemente.

NOTA:

○La grasa A del Martillo Hitachi es del tipo de baja densidad. Cuando se acabe la grasa adquirir más a un Agente se Servicio Hitachi autorizado.

○No sobrepase la cantidad designada de grasa. De lo contrario, la herramienta no funcionaría con precisión.

Fig. 4

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA:

Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección d la herramienta

Ya que la utilización de una herramienta de corte embotada disminuirá la eficiencia de trabajo y podría causar desperfectos en el motor, afilar o cambiar las herramientas de corte tan pronto como se note abrasión en éstas.

1. Inspección de los tornillos de montaje

Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente.

ADVERTENCIA: La utilización de esta amoladora con tornillos flojos es extremadamente peligroso.

1. Inspeccionar los carbones de contacto (Fig. 5)

El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del “limite de desgaste” pueden causar problemas al motor.

Al equiparse la escobilla de carbón de parada automática, el motor se detendrá automáticamente en ese momento hay que proceder a cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la figura. Además siempre hay hay que mantener las escobillas de carbón limpias y asegurarse de que se muevan libremente en sus porta-escobillas.

Fig. 5

NOTA: Utilice las escobillas HITACHI Núm. 73 indicadas en la Fig. 5.

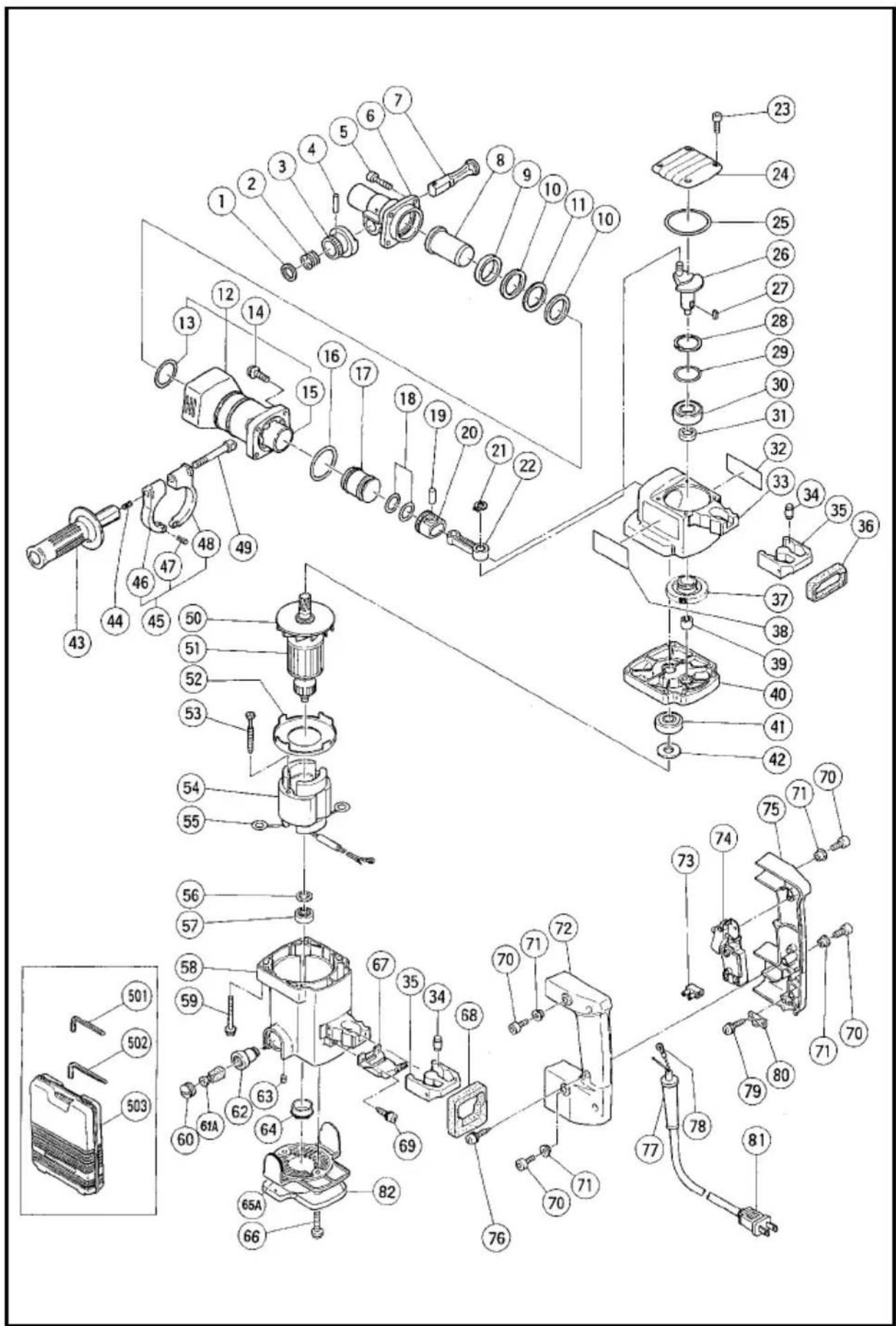

1. Reemplazo de las escobillas (Consulte la figura de nomenclatura de piezas.)

Afloje el tornillo de sujeción y después extraiga la cubierta del extremo de las escobilla. Las escobillas podrán extraerse aflojando las tapas de las mismas. Después de haber instalado nuevas escobillas, apriete adecuadamente las tapas de las mismas y monte la cubierta de su extremo.

SERVICIO Y REPARACIÓN

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

NOTA:

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

Alogunos polvos creados por el lijado mecámico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscares para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Issued by

Hitachi Koki Co., Ltd.

Sinagawa Intercity Tower A, 15-1, Konan 2-chome,
