MANUAL DE USUARIO Advanced 400BS Athletic

Es con gran placer que le ofrecemos, orientación, estímulo y oportunidad de practicar ejercicio aeróbico y muscular, ganando la preparación física necesaria para sentirse bien.

Nosotros garantizamos un producto confiable y moderno, producido con alta tecnología por personas que se preocupan por su bienestar.

Este manual cubre los datos clave, la estructura básica y principales procedimientos de operación y mantenimiento preventivo. Te ayudará a familiarizarse con todas las funciones del equipo para asegurar que usted disfrute de su producto por mucho tiempo.

ATTENTION / ATENCIÓN

Lea cuidadosamente las instrucciones de seguridad y uso contenidas en el presente documento. Siga las instrucciones para el correcto montaje del producto.

Precaución: No introduzca ningún objeto en las aberturas del producto. Manténgase alejado de las piezas móviles.

Protección y seguridad: es responsabilidad del propietario asegurarse de que todos los usuarios estén bien informados sobre las precauciones de seguridad, uso, mantenimiento y cuidado del producto.

Inappropriate use for children and animals. El uso inapropiado para los niños y los animales.

MAX 125kg 275lbs

CONTENTS

SUMARIO

english

INFORMACIÓN DE SEGURIDAD....12

COMPONENTES Y ESPECIFICACIONES TÉCNICAS .... 13

MONTAJE 14

AJUSTES....16

MANTENIMIENTO PREVENTIVO....17

GARANTÍA....18

Lea este manual antes de usar el producto y consérvelo para consultarlo en el futuro para evitar el riesgo de calentamiento, incendio, descarga eléctrica o lesiones. Es responsabilidad del propietario asegurarse de que todos los usuarios del equipo estén adecuadamente informados sobre las precauciones de seguridad. Si el equipo no está en perfectas condiciones, llamar a un asistente técnico.

Consideraciones Generales

- Coloque la caminadora en una superficie plana al menos 30cm de distancia de cualquier pared, manteniendo la parte inferior, libre de cualquier obstáculo.

- Nunca permita que más de una persona use la caminadora al mismo tiempo.

- Consulte a su médico antes de iniciar y durante cualquier programa de ejercicios. Debe ser dada especial atención a los niños, mujeres embarazadas, ancianos, personas con problemas de corazón y las personas con discapacidad.

- Los valores indicados en el monitor son puntos de referencia, no puede ser considerado con suficiente precisión para la evaluación clínica.

- Mantener alejado de los equipos, los niños y los animales domésticos, sobre todo durante el uso y no introduzca objetos en los orificios del equipo.

- No se pare sobre la cinta cuando encienda la caminadora, evitando forzar el motor. Párese siempre en las laterales. Súbase recién cuando la cinta esté en movimiento muy lento.

- Utilizar ropa deportiva adecuada. No use ropa suelta que pueda quedar atrapado en el equipo. Para ejercitarse, siempre use zapato, no camine descalzo o con sandalias.

- Este aparato no está destinado para ser usado por personas cuyas capacidades físicas o mentales estén reducidas o sin experiencia, salvo se tienen supervisión por persona responsable.

- Los niños deben ser supervisados para asegurar que no juegan con el aparato.

Observaciones

A. El Fabricante/Distribuidor no es responsable de los accidentes y sus consecuencias derivadas de la violación de las características originales o montaje fuera de los ajustes de fábricas de sus productos.

B. Ningún Revendedor o Asistencia Técnica Autorizada está autorizado a cambiar estos Términos o asumir compromisos en nombre del Fabricante/Distribuidor.

C. El cliente es responsable pelos costos de llamada técnicas infundadas.

NOTA: figuras y fotos en este manual son meramente ilustrativas. El Fabricante/Distribuidor se reserva el derecho de realizar cambios en el producto sin previo aviso. Este manual puede ilustrar opcionales que no forman parte del equipo adquirido.

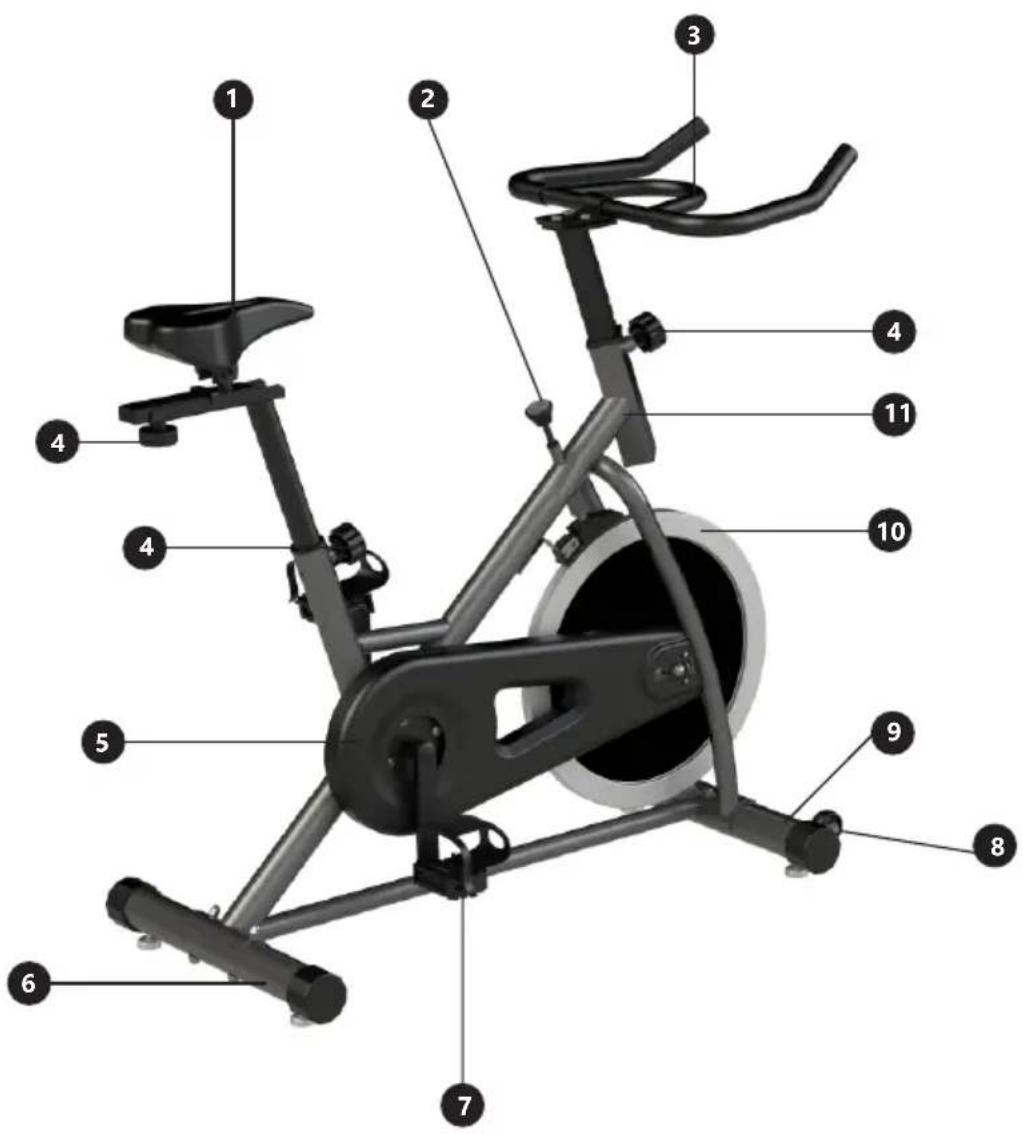

COMPONENTES Y ESPECIFICACIONES TÉCNICAS

1. Asiento
2. Regulador de esfuerzo
3. Manillar
4. Perillas de ajuste
5. Cubierta de la corriente
6. Estabilizador trasero
7. Pedal
8. Ruedas
9. Estabilizador frontal
10. Disco de inércia
11. Estructura principal

Producto		Empaquetado
Peso neto (aproximado)	33,00 kg	Peso bruto	37,00 kg
Ancho máximo	1120 mm	Ancho (caja de cartón)	195 mm
Largo máxima	508 mm	Altura (caja de cartón)	830 mm
Altura máxima	1140 mm	Largo (caja de cartón)	1080 mm

MONTAJE

NOTA: Coloque el embalaje con el equipo en una superficie plana. Se recomienda que coloque una cubierta protectora para su piso. Tenga precaución al que va a cargar y transportar el equipo. Desembale y montar el equipo donde se utilizará.

Si es necesario, pida la ayuda de otra persona.

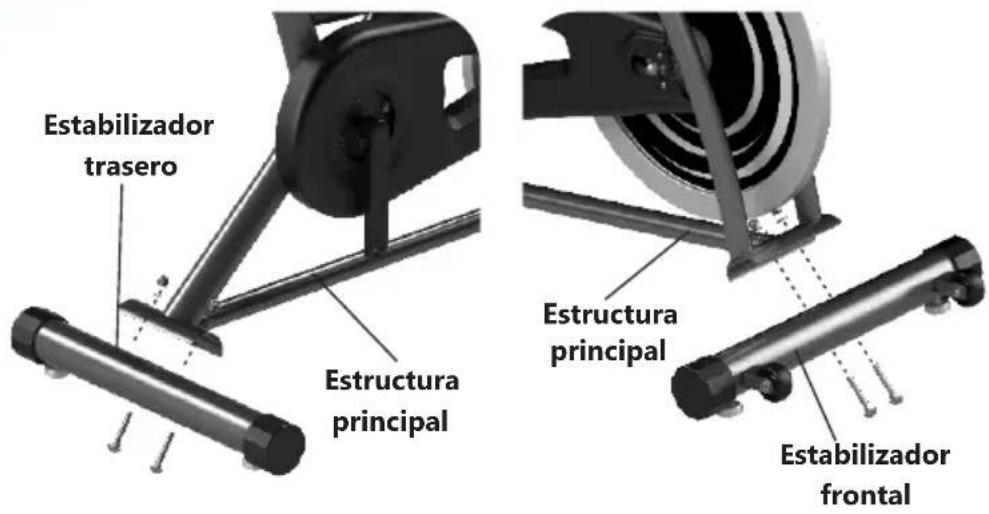

PASO 1 | Montaje de los estabilizadores

Instale los Estabilizadores utilizando 4 pernos A, 4 arandelas curvadas C and 2 tuercas ciegas B, apriete con una llave.

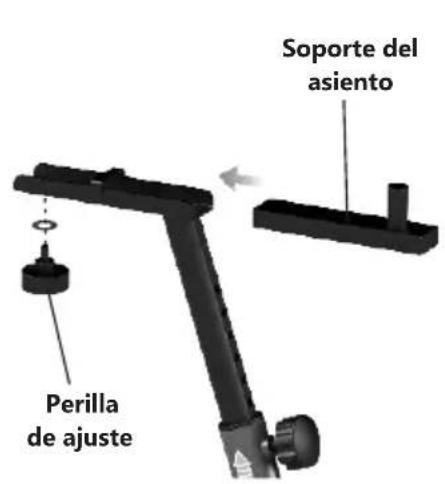

PASO 2 | Montaje del asiento

Inserte el tubo del asiento en la estructura principal y alinee los agujeros. Fijar con la perilla de ajuste E. Deslice el soporte del asiento en el tubo del asiento y en la posición deseada, alinear los agujeros y fijar con la perilla de ajuste F. Finalmente fijar el asiento en el tubo del asiento como se muestra en la tercera imagen. Apriete firmemente.

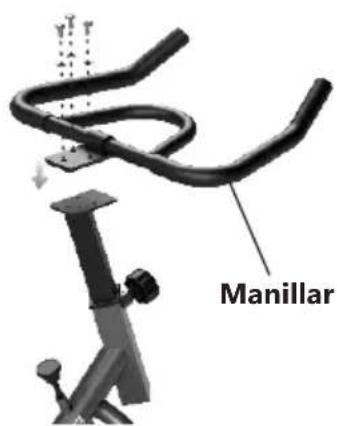

PASO 3

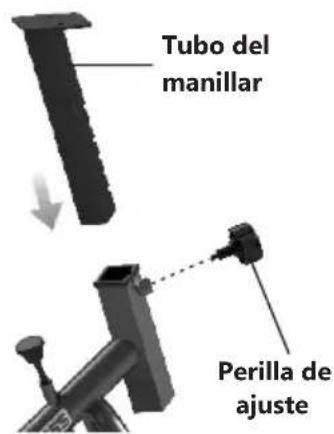

Instale el manillar

1 perila de ajuste

3 arandela de presión M8

3 pernos M8x15

Deslice el manillar en la estructura principal. Alinee los agujeros e apriete la perilla de ajuste D Fije el manillar con 3 arandelas de presión M8 G y 3 pernos M8x15 H. ATENCIÓN: APRIETE EL MANILLAR FIRMEMENTE.

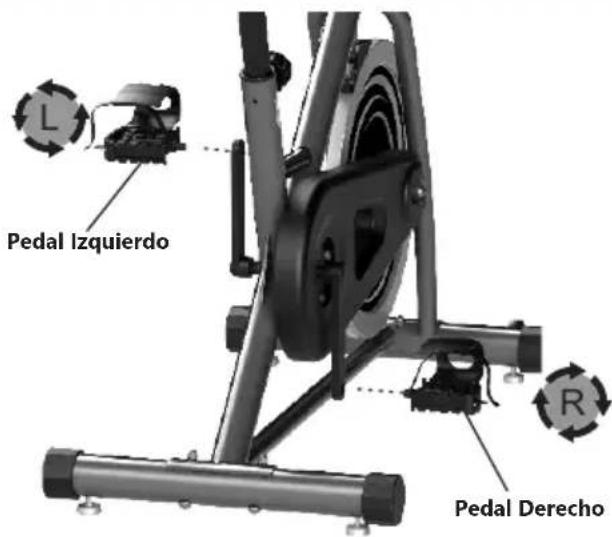

PASO 4

Instale los pedales

Instale el pedal izquierdo (con la letra L) en el pedivela y después instale el pedal derecho (con la letra R).

NOTA: Gire el pedal derecho en el sentido horario y el pedal izquierdo en el sentido contrario al reloj para fijar en el pedivela.

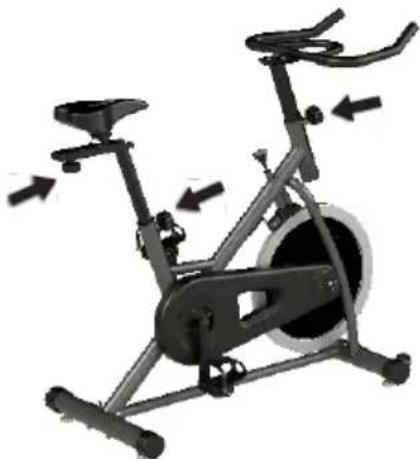

MONTAJE COMPLETADA

1. Ajuste de la resistencia: Para aumentar la resistencia gire el manípulo a la dere ch a, pa ra dism in ui r la resistencia gire el manípulo a la izquierda.

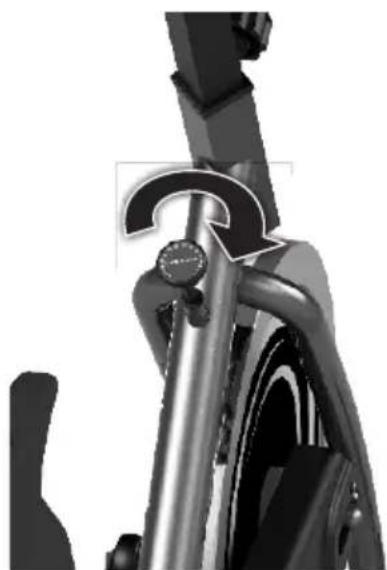

1. Ajuste el asiento y manillar: Aflojar el manípulo girando a la izquierda, entonces tire del manípulo y ajuste hasta la posición deseada. Después del ajuste, suelte el manípulo y apriete girándolo hacia la derecha. Apriete.

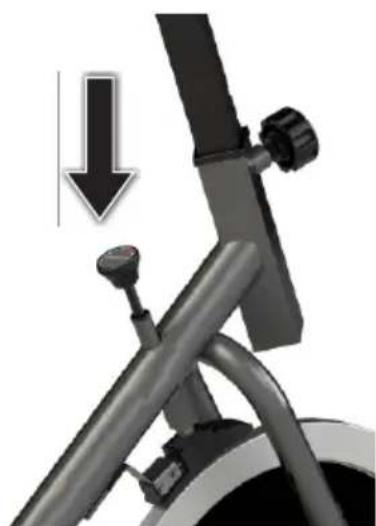

1. Freno de emergencia: para frenar su equipo apriete firmemente el manípulo.

2. Certifíquese de que el cuerpo de la bicicleta está estable al sacudir. Caso contrario haga ajustes a los tubos-pie frontal y trasero.

3. Pruebe la bicicleta, observando si hay algún ruido anormal en la operación. Al principio hay un ruido normal del lubrificante que ha sido aplicado para mejorar su desempeño. Verifique el ajuste de resistencia y sistema de freno para ver si está normal.

4. Después de verificar los ítems arriba la bicicleta está apta al uso.

Antes de usar su equipo asegúrese de que está en buenas condiciones. Verificar el estado general del equipo, como se describe en "Información de seguridad". Si el equipo no está en perfectas condiciones, en contacto con un asistente técnico autorizado.

LIMPIEZA:

• Nunca utilizar disolventes o abrasivos para la limpieza.
• No dejar el aparato expuesto a los agentes naturales como el sol, la lluvia, el rocío, el polvo, niebla salina, etc.
• No coloque la caminadora en ambientes con polvo, húmedos, saunas o en cualquier lugar sin ventilación.
  -Utilice siempre repuestos originales. Un mantenimiento inadecuado puede dañar el producto y perder la garantía.
• Si lo prefiere, esta limpieza puede realizarla un Asistente Técnico (consulte valores).

ADVERTENCIA: Este equipo está diseñado para uso residencial. No asumimos ninguna responsabilidad cuando es utilizado por gimnasios, clubes, clínicas o condominios.

Condiciones Generales de la Garantía

A. La atención en garantía será realizará solamente mediante la presentación de la factura/cupón fiscal original de venta y en los límites establecidos por este término. La garantía será prestada por la Red de Asistencia Técnica Autorizada, que cubre las principales ciudades del país.
B. Las condiciones establecidas en el presente Acuerdo se garantiza al primer comprador usuario de este producto por un período de seis (6) meses (incluyendo el período de garantía legal - primeros 90 (noventa) días contados a partir de la fecha de emisión del pagaré / cupón fiscal venta, en el caso de uso exclusivamente residencial.
C. Los periodos de garantía y la cobertura a partir de la fecha de emisión de la venta de cupones de la nota / cupón fiscal venta, incluyendo el plazo estatutario de los noventa (90) días:

PIEZAS Y COMPONENTES

Estructura	6 meses
Pintura (oxidación)	6 meses
Motor	6 meses
Auxiliary plate	6 meses
Monitor	6 meses
Motor de inclinación	6 meses
Belt	90 días
Plataforma	6 meses
Carenado	6 meses
Piezas de plástico y caucho	6 meses
Cable de alimentación	6 meses
Mano de obra	6 meses

D. Las piezas reparadas o cambiadas bajo esta garantía no se detiene ni se extienden el período de garantía estipulado inicialmente.
E. Para utilizar esta garantía, el equipo debe haber sido instalado por el asistente técnico autorizado, a excepción de los productos residenciales.
F. La garantía no cubre los servicios de instalación y mantenimiento preventivo, como la limpieza, lubricación y ajuste del producto.
G. Ningún revendedor está autorizado a recibir producto de cliente para encaminarlo a la Asistencia Técnica Autorizada o de esta retirarlo para devolución al mismo proporcionar informaciones en nombre de Fabricante / Distribuidor sobre el progreso del servicio. El Fabricante / Distribuidor no se responsabilizará por cualquier daño o retraso debido a este incumplimiento.
H. El Fabricante / Distribuidor mantendrá disponibles los repuestos hasta que dejen de fabricar o importar el equipo. Si cesado la producción o importación de los equipos para mantener el suministro de repuesto el Fabricante / Distribuidor su línea de equipos para un período de tiempo razonable, de acuerdo con la ley.
I. Dentro del plazo de 30 (treinta) días si el equipo presenta algún mal funcionamiento, el cliente puede optar por llevar el producto a un

puestos autorizados o servicios que solicite en su casa sin gastos de viaje en los municipios incluidos en la Rede de Asistencia Técnica Autorizada. Transcurrido el plazo de treinta (30) días o municipios no incluidos en la Rede de Asistencia Técnica Autorizada los gastos resultantes de cualquier transporte o el equipo a un servicio de carga, desplazamiento o visita técnica por ayudante cualificado, se deben a la cliente, si este equipo cubierto por esta garantía.

J. Lubricantes, siliconas para caminadoras, vaselina para los pesos de guía y micro aceite a las articulaciones de las estaciones de peso, se recomienda exclusivamente por el fabricante, disponible en la Rede de Asistencia Técnica.
K. Los componentes que se desgastan con el uso regular de los equipos, tales como escobillas del motor, correas, pastillas, bandas de freno, fieltro, cadenas y cables de acero, cuando está presente en el equipo, garantizan por un período de 90 días a partir de la factura o defecto de fabricación, apreciada por la Rede de Asistencia Técnica Autorizada.

Extinción de la Garantía:

Esta Garantía será considerada sin efecto cuando:

A. Haya transcurrido normalmente el plazo de su validez.
B. El equipamiento fuere entregado para reparación de las personas no autorizadas por el Fabricante / Distribuidor, fueren verificados signos de violación de sus características originales o montaje fuera del nivel de fábrica.
C. Hayan ocurrido daños que este venga a sufrir como consecuencia de mal uso, uso de productos de limpieza inadecuados, la oxidación de origen de los agentes externos, a la intemperie, negligencia, modificación, uso de accesorios no recomendados, mal diseño de la aplicación para la que es, caídas, perforaciones, utilizar e instalación que no esté conforme con el manual de instrucciones, cableado tensiones no aptos, sin conexión a tierra en redes de tamaño malos y / o fluctuaciones y sobrecargas excesivas.
D. Para la línea residencial está prohibido cualquier tipo de mantenimiento de equipo de usuario o un tercero distinto de la red de asistencia técnica.
E. El producto fuere utilizado en academias, condominios, clínicas, clubes, saunas, sumergido en agua o cualquier modo de uso que se asemeje a este, así como cualquier uso que no sea la finalidad de aplicación a que se destina.

Observaciones:

A. Cables, mosquetones, pedales cuando ya existente en el producto deben ser reemplazados una vez al año.
B. Fabricante / Distribuidor no se responsabiliza por eventuales accidentes y sus consecuencias, derivadas de la violación de las características originales o montaje fuera del estándar de fábrica de sus equipamientos.
C. Son responsabilidad del cliente son los costos de atención de llamadas infundado juzgado.

Nota: Fabricante / Distribuidor se reserva el derecho de promover alteraciones de éste sin previo aviso.
