Vision 240BH - Bicicleta Athletic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bicicleta de ejercicio reclinada
Marca	Athletic
Modelo	Vision 240BH
Peso neto	22.50 kg (49.6 lb)
Peso bruto	25.00 kg (55.1 lb)
Ancho máximo	665 mm (26.2 in)
Largo máximo	1450 mm (57.1 in)
Alto máximo	1135 mm (44.7 in)
Funciones del monitor	Tiempo, Velocidad, Distancia, Odómetro, Pulso, Calorías
Pantalla del monitor	LCD con modo de exploración (ciclo automático cada 4 segundos)
Tipo de resistencia	Perilla de control de tensión manual
Medición de pulso	Sensores de agarre manual (contacto) y clip para oreja
Ajuste del asiento	Deslizamiento horizontal con manija de liberación rápida
Pedales	Pedales izquierdo y derecho con rosca direccional
Uso previsto	Solo residencial (hogar)
Capacidad de usuario	No especificada (estimada hasta 120 kg)
Fuente de alimentación	Baterías (no incluidas, tipo no especificado)
Características de seguridad	Base estable, sin bordes afilados, mantener al menos 30 cm de las paredes
Montaje requerido	Sí (9 pasos, herramientas incluidas)
Garantía	6 meses en estructura, motor, monitor; 90 días en piezas de desgaste
Limpieza	Limpiar con paño seco; no usar abrasivos ni disolventes
Mantenimiento	Verificar pernos periódicamente; lubricar piezas móviles según sea necesario
Accesorios incluidos	Herrajes de montaje, manual de usuario

Preguntas frecuentes - Vision 240BH Athletic

¿Cómo ajusto la posición del asiento en mi Vision 240BH?

Tire de la manija de ajuste (49) hacia arriba para aflojar el soporte del asiento. Deslice el asiento hacia adelante o hacia atrás hasta una posición cómoda, luego empuje la manija hacia abajo para apretar firmemente.

¿Puedo mover la bicicleta fácilmente?

Sí. Sostenga los pies traseros e incline la bicicleta hasta que las ruedas en los pies delanteros toquen el suelo, luego ruédela hasta la ubicación deseada. Asegúrese de que la bicicleta esté sobre una superficie plana durante el uso.

¿Qué debo hacer si el monitor no enciende?

Verifique las conexiones de los cables dentro de la torre (cables 81 y 78) y asegúrese de que el monitor esté bien sujeto. Reemplace las baterías si corresponde (baterías no incluidas). Comuníquese con el soporte técnico si el problema persiste.

¿Cómo limpio y mantengo mi bicicleta de ejercicio?

Limpieza: Use un paño seco o ligeramente húmedo. Nunca use limpiadores abrasivos ni disolventes. Mantenimiento: Verifique y apriete todos los pernos regularmente. Lubrique las piezas móviles con spray de silicona (no incluido). Almacene lejos de la luz solar directa, lluvia o polvo.

¿Cuál es el peso máximo del usuario para esta bicicleta?

El manual no especifica un peso máximo. Sin embargo, las bicicletas reclinadas domésticas típicas soportan hasta 120 kg (265 lb). Por seguridad, consulte a su médico y asegúrese de que la bicicleta esté sobre una superficie estable.

¿Cómo uso el sensor de pulso?

Sujete firmemente los sensores de pulso manuales (80, 81, 82) durante unos 3 segundos, o coloque el clip en el lóbulo de la oreja. La lectura del pulso aparecerá en el monitor cuando se seleccione la función. Nota: las lecturas son solo de referencia, no de grado médico.

¿Por qué la bicicleta hace ruido durante el uso?

Verifique que todos los pernos estén apretados, especialmente en los pedales y el asiento. Lubrique los ejes de los pedales y el mecanismo de resistencia si están secos. Asegúrese de que la bicicleta esté en un piso nivelado. Si el ruido persiste, comuníquese con el servicio autorizado.

¿Puedo usar esta bicicleta en un gimnasio o entorno comercial?

No. La Vision 240BH está diseñada exclusivamente para uso residencial. Usarla en gimnasios, clubes, clínicas o condominios anula la garantía y puede provocar desgaste o fallas prematuras.

¿Qué cubre la garantía y por cuánto tiempo?

La estructura, el motor y el monitor están cubiertos por 6 meses. Las piezas de desgaste (correas, almohadillas, cables) están cubiertas por 90 días. Se requiere comprobante de compra con factura de venta original. La garantía no cubre daños por uso indebido o reparaciones no autorizadas.

¿Cómo restablezco el monitor a cero?

Mantenga presionado el botón MODE durante 3 segundos para restablecer todos los valores. Alternativamente, use el botón RESET mientras está en modo SET para poner a cero funciones individuales.

MANUAL DE USUARIO Vision 240BH Athletic

Es con gran placer que le ofrecemos, orientación, estímulo y oportunidad de practicar ejercicio aeróbico y muscular, ganando la preparación física necesaria para sentirse bien.

Nosotros garantizamos un producto confiable y moderno, producido con alta tecnología por personas que se preocupan por su bienestar.

Este manual cubre los datos clave, la estructura básica y principales procedimientos de operación y mantenimiento preventivo. Te ayudará a familiarizarse con todas las funciones del equipo para asegurar que usted disfrute de su producto por mucho tiempo.

Lea cuidadosamente las instrucciones de seguridad y uso contenidas en el presente documento. Siga las instrucciones para el correcto montaje del producto.

Precaución: No introduzca ningún objeto en las aberturas del producto. Manténgase alejado de las piezas móviles.

Protección y seguridad: es responsabilidad del propietario asegurarse de que todos los usuarios estén bien informados sobre las precauciones de seguridad, uso, mantenimiento y cuidado del producto.

Inappropriate use for children and animals. El uso inapropiado para los niños y los animales.

INFORMACIÓN DE SEGURIDAD 15

COMPONENTES Y ESPECIFICACIONES TÉCNICAS 16

MONTAJE 17

MONITOR 21

AJUSTES....22

MANTENIMIENTO PREVENTIVO....23

GARANTÍA....24

português

Lea este manual antes de usar el producto y consérvelo para consultarlo en el futuro para evitar el riesgo de calentamiento, incendio, descarga eléctrica o lesiones. Es responsabilidad del propietario asegurarse de que todos los usuarios del equipo estén adecuadamente informados sobre las precauciones de seguridad. Si el equipo no está en perfectas condiciones, llamar a un asistente técnico.

Consideraciones Generales

• Coloque la bicicleta en una superficie plana al menos 30cm de distancia de cualquier pared, manteniendo la parte inferior, libre de cualquier obstáculo.
• Nunca permita que más de una persona use la bicicleta al mismo tiempo.
• Consulte a su médico antes de iniciar y durante cualquier programa de ejercicios. Debe ser dada especial atención a los niños, mujeres embarazadas, ancianos, personas con problemas de corazón y las personas con discapacidad.
• Los valores indicados en el monitor son puntos de referencia, no puede ser considerado con suficiente precisión para la evaluación clínica.
• Mantener alejado de los equipos, los niños y los animales domésticos, sobre todo durante el uso y no introduzca objetos en los orificios del equipo.
• Utilizar ropa deportiva adecuada. No use ropa suelta que pueda quedar atrapado en el equipo. Para ejercitarse, siempre use zapato, no camine descalzo o con sandalias.
• Este aparato no está destinado para ser usado por personas cuyas capacidades físicas o mentales estén reducidas o sin experiencia, salvo se tienen supervisión por persona responsable.
• Los niños deben ser supervisados para asegurar que no juegan con el aparato.

Observaciones

A. El Fabricante/Distribuidor no es responsable de los accidentes y sus consecuencias derivadas de la violación de las características originales o montaje fuera de los ajustes de fábricas de sus productos.
B. Ningún Revendedor o Asistencia Técnica Autorizada está autorizado a cambiar estos Términos o asumir compromisos en nombre del Fabricante/Distribuidor.
C. El cliente es responsable pelos costos de llamada técnicas infundadas.

NOTA: figuras y fotos en este manual son meramente ilustrativas. El Fabricante/Distribuidor se reserva el derecho de realizar cambios en el producto sin previo aviso. Este manual puede ilustrar opcionales que no forman parte del equipo adquirido.

COMPONENTES Y ESPECIFICACIONES TÉCNICAS

1. Monitor
2. Manúbrio
3. Control de Tensión
4. Torre
5. Asiento
6. Respaldo del asiento
7. Pies frontales
8. Pedal
9. Estructura principal
10. Hand Grip
11. Soporte del asiento
12. Pies traseros
13. Pies traseros

Producto		Empaquetado
Peso neto (aproximado)	22,50 kg	Peso bruto	25,00 kg
Ancho máximo	665 mm	Ancho (caja de cartón)	320 mm
Largo máxima	1450 mm	Altura (caja de cartón)	580 mm
Altura máxima	1135 mm	Largo (caja de cartón)	800 mm

MONTAJE

NOTA: Coloque el embalaje con el equipo en una superficie plana. Se recomienda que coloque una cubierta protectora para su piso. Tenga precaución al que va a cargar y transportar el equipo. Desembale y montar el equipo donde se utilizará.

Si es necesario, pida la ayuda de otra persona.

PASO 1

Fije los Pies frontales e traseros (3 y 9) en la Estructura principal (1) con Perno (19), Arandela (26) y Tuerca (27).

PASO 2

Respaldo (64): fije usando Perno (29) y Arandela (23) en el Soporte del asiento (4).

Asiento (63): fije usando Perno (28) y Arandela (23) en el Soporte del asiento (4).

PASO 3

Insira la Manija de ajuste (49) en el agujero de Soporte del asiento (50), luego atornille los Pernos (33).

PASO 4

Fije el Manúbrio (5) en el Soporte del asiento (4), use Pernos (25), Arandelas (23) y Tuercas (27).

PASO 5

Fije el Soporte del asiento (4) en ela Estructura principal (1) utilizando Pernos (22), Arandelas (24) y Arandelas (23).
Luego conecte los Cables de pulso (80 y 82).

PASSO 6

Acerque el Control de tensión (72) a la Torre (2) y luego conecte el Cable de control de tensión (72 y 73). Vea la figura 1.

Luego fije el Control de tensión (72) en la Torre (2) con el Tornillo (35) y la Arandela (36).

PASO 8

Conecte los Cables (77) del Monitor, en los Cables (81 y 78) da Torre (2). Luego fije el Monitor (77) en la Torre (2) use el Tornillo (37).

PASO 9

Instalación de los Pedales:

El Pedal izquierdo (60L) apriete en sentido antihorario y el Pedal derecho (60R) apriete en sentido horario.

PRECAUCIÓN: ASEGÚRESE DE HABER APRETADO TODOS LOS PERNOS Y MUY BIEN ANTES DE COMENZAR TU ENTRENAMIENTO.

SPECIFICATIONS:

MODE: Presiónelo para seleccionar funciones - Manténgalo pulsado durante 3 segundos para resetar.

SET: para establecer el valor del tiempo, la distancia y las calorías cuando no está en el modo de exploración.

RESET: presione para zerar los valores, en SET modo.

FUNCTION AND OPERATIONS

1. TIEMPO: Presione la tecla MODE hasta que el puntero se fije en TIME. El tiempo total de trabajo se mostrará al iniciar el ejercicio.
2. VELOCIDAD: Presione la tecla MODE hasta que el puntero se bloquee en SPEED. La velocidad actual se mostrará al iniciar el ejercicio.
3. DISTANCE: Presione la tecla MODE hasta que el puntero se bloquee en DISTANCE. La distancia de cada entrenamiento se mostrará al iniciar el ejercicio.
4. CALORÍAS: Presione la tecla MODE hasta que el puntero se bloquee en CALORIE. Las calorías quemadas se mostrarán cuando inicio del ejercicio.
5. ODÓMETRO: Presione la tecla MODE hasta que el puntero avance a ODO METER. Se mostrará la distancia total acumulada.
6. PULSO: Presione la tecla MODE hasta que el puntero avance a la función PULSE y coloque el clip en la oreja o la mano agarre el sensor durante 3 segundos.
7. SCAN: La pantalla cambia según el siguiente diagrama cada 4 segundos. Visualización automática de las siguientes funciones en el orden mostrado: TIEMPO-VELOCIDAD-DISTANCIA CALORÍA-ODO-PULSO.

Tire de la manija de ajuste (49) hacia arriba para aflojarla (vea la Fig. 1). Luego, puede moverse sobre el soporte del asiento (4) para encontrar una posición adecuada. Empuje la manija de ajuste (49) hacia abajo para apretar (vea la Fig. 2).

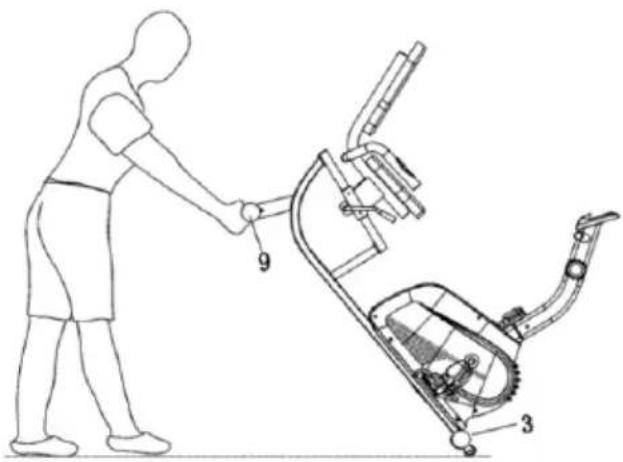

MUEVA LA BICICLETA

Sostenga los Pies traseros (9) y levante la bicicleta hasta que las ruedas de los Pies delanteros (3) toquen el suelo. Ahora puede mover la bicicleta a la ubicación deseada.

Antes de usar su equipo asegúrese de que está en buenas condiciones. Verificar el estado general del equipo, como se describe en "Información de seguridad". Si el equipo no está en perfectas condiciones, en contacto con un asistente técnico autorizado.

LIMPIEZA:

• Nunca utilizar disolventes o abrasivos para la limpieza.
• No dejar el aparato expuesto a los agentes naturales como el sol, la lluvia, el rocío, el polvo, niebla salina, etc.
• No coloque la caminadora en ambientes con polvo, húmedos, saunas o en cualquier lugar sin ventilación.
  -Utilice siempre repuestos originales. Un mantenimiento inadecuado puede dañar el producto y perder la garantía.
• Si lo prefiere, esta limpieza puede realizarla un Asistente Técnico (consulte valores).

ADVERTENCIA: Este equipo está diseñado para uso residencial. No asumimos ninguna responsabilidad cuando es utilizado por gimnasios, clubes, clínicas o condominios.

Condiciones Generales de la Garantía

A. La atención en garantía será realizará solamente mediante la presentación de la factura/cupón fiscal original de venta y en los límites establecidos por este término. La garantía será prestada por la Red de Asistencia Técnica Autorizada, que cubre las principales ciudades del país.
B. Las condiciones establecidas en el presente Acuerdo se garantiza al primer comprador usuario de este producto por un período de seis (6) meses (incluyendo el período de garantía legal - primeros 90 (noventa) días contados a partir de la fecha de emisión del pagaré / cupón fiscal venta, en el caso de uso exclusivamente residencial.
C. Los periodos de garantía y la cobertura a partir de la fecha de emisión de la venta de cupones de la nota / cupón fiscal venta, incluyendo el plazo estatutario de los noventa (90) días:

PIEZAS Y COMPONENTES

Estructura	6 meses
Pintura (oxidación)	6 meses
Motor	6 meses
Auxiliary plate	6 meses
Monitor	6 meses
Motor de inclinación	6 meses
Belt	90 días
Plataforma	6 meses
Carenado	6 meses
Piezas de plástico y caucho	6 meses
Cable de alimentación	6 meses
Mano de obra	6 meses

D. Las piezas reparadas o cambiadas bajo esta garantía no se detiene ni se extienden el período de garantía estipulado inicialmente.
E. Para utilizar esta garantía, el equipo debe haber sido instalado por el asistente técnico autorizado, a excepción de los productos residenciales.
F. La garantía no cubre los servicios de instalación y mantenimiento preventivo, como la limpieza, lubricación y ajuste del producto.
G. Ningún revendedor está autorizado a recibir producto de cliente para encaminarlo a la Asistencia Técnica Autorizada o de esta retirarlo para devolución al mismo proporcionar informaciones en nombre de Fabricante / Distribuidor sobre el progreso del servicio. El Fabricante / Distribuidor no se responsabilizará por cualquier daño o retraso debido a este incumplimiento.
H. El Fabricante / Distribuidor mantendrá disponibles los repuestos hasta que dejen de fabricar o importar el equipo. Si cesado la producción o importación de los equipos para mantener el suministro de repuesto el Fabricante / Distribuidor su línea de equipos para un período de tiempo razonable, de acuerdo con la ley.
I. Dentro del plazo de 30 (treinta) días si el equipo presenta algún mal funcionamiento, el cliente puede optar por llevar el producto a un

puestos autorizados o servicios que solicite en su casa sin gastos de viaje en los municipios incluidos en la Rede de Asistencia Técnica Autorizada. Transcurrido el plazo de treinta (30) días o municipios no incluidos en la Rede de Asistencia Técnica Autorizada los gastos resultantes de cualquier transporte o el equipo a un servicio de carga, desplazamiento o visita técnica por ayudante cualificado, se deben a la cliente, si este equipo cubierto por esta garantía.

J. Lubricantes, siliconas para caminadoras, vaselina para los pesos de guía y micro aceite a las articulaciones de las estaciones de peso, se recomienda exclusivamente por el fabricante, disponible en la Rede de Asistencia Técnica.
K. Los componentes que se desgastan con el uso regular de los equipos, tales como escobillas del motor, correas, pastillas, bandas de freno, fieltro, cadenas y cables de acero, cuando está presente en el equipo, garantizan por un período de 90 días a partir de la factura o defecto de fabricación, apreciada por la Rede de Asistencia Técnica Autorizada.

Extinción de la Garantía:

Esta Garantía será considerada sin efecto cuando:

A. Haya transcurrido normalmente el plazo de su validez.
B. El equipamiento fuere entregado para reparación de las personas no autorizadas por el Fabricante / Distribuidor, fueren verificados signos de violación de sus características originales o montaje fuera del nivel de fábrica.
C. Hayan ocurrido daños que este venga a sufrir como consecuencia de mal uso, uso de productos de limpieza inadecuados, la oxidación de origen de los agentes externos, a la intemperie, negligencia, modificación, uso de accesorios no recomendados, mal diseño de la aplicación para la que es, caídas, perforaciones, utilizar e instalación que no esté conforme con el manual de instrucciones, cableado tensiones no aptos, sin conexión a tierra en redes de tamaño malos y / o fluctuaciones y sobrecargas excesivas.
D. Para la línea residencial está prohibido cualquier tipo de mantenimiento de equipo de usuario o un tercero distinto de la red de asistencia técnica.
E. El producto fuere utilizado en academias, condominios, clínicas, clubes, saunas, sumergido en agua o cualquier modo de uso que se asemeje a este, así como cualquier uso que no sea la finalidad de aplicación a que se destina.

Observaciones:

A. Cables, mosquetones, pedales cuando ya existente en el producto deben ser reemplazados una vez al año.
B. Fabricante / Distribuidor no se responsabiliza por eventuales accidentes y sus consecuencias, derivadas de la violación de las características originales o montaje fuera del estándar de fábrica de sus equipamientos.
C. Son responsabilidad del cliente son los costos de atención de llamadas infundado juzgado.

Nota: Fabricante / Distribuidor se reserva el derecho de promover alteraciones de éste sin previo aviso.

Consideraciones Generales

Coloque la bicicleta en una superficie plana al menos 30cm de distancia de cualquier pared, manteniendo la parte inferior, libre de cualquier obstáculo.

- Nunca permita que más de una persona use la bicicleta al mismo tiempo.

- Consulte a su médico antes de iniciar y durante cualquier programa de ejercicios. Debe ser dada especial atención a los niños, mujeres embarazadas, ancianos, personas con problemas de corazón y las personas con discapacidad.

- Los valores indicados en el monitor son puntos de referencia, no puede ser considerado con suficiente precisión para la evaluación clínica.

- Mantener alejado de los equipos, los niños y los animales domésticos, sobre todo durante el uso y no introduzca objetos en los orificios del equipo.

- Utilizar ropa deportiva adecuada. No use ropa suelta que pueda quedar atrapado en el equipo. Para ejercitarse, siempre use zapato, no camine descalzo o con sandalias.

- Este aparato no está destinado para ser usado por personas cuyas capacidades físicas o mentales estén reducidas o sin experiencia, salvo se tienen supervisión por persona responsable.

- Los niños deben ser supervisados para asegurar que no juegan con el aparato.

Observaciones

Saque el cable de control de tensión (73) de la Torre (2), luego conecte el Cable del medio (78) y el Cable del sensor (79), conecte los Cables de pulso (81 y 82). Luego inserte la Torre (2) en la Estructura principal (1), alinee los orificios y atornille con los Pernos (21), las arandelas (26 y 23). Nota: tenga cuidado al insertar la torre para no dañar los cables.

PASSO 7

Nota: Coloque el Control de tensión en 1 para asegurarse de que la longitud del cable sea suficiente para conectar los Cables de control de tensión (72 y 73).

interrompem nem prolongam o período de garantia inicialmente estipulado.
