EFA9620X - Campana extractora ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora bajo armario
Modelo	EFA9620X
Marca	Electrolux
Ancho	60 cm
Fondo	50 cm
Altura (mín-máx)	62 - 104 cm
Peso	11 kg
Alimentación eléctrica	220-240 V, 50 Hz
Carga total conectada	150 W
Potencia del motor	120 W
Caudal máximo de extracción	650 m³/h
Nivel de ruido (máx)	65 dB(A)
Número de velocidades	3 + intensiva
Controles	Botones electrónicos
Iluminación	2 x 3 W LED
Tipo de filtro de grasa	Malla de aluminio, lavable
Filtro de carbón	Opcional, para modo recirculación
Clase energética	A
Tipo de instalación	Integrada / bajo armario
Diámetro del conducto de salida	150 mm
Material	Acero inoxidable

Preguntas frecuentes - EFA9620X ELECTROLUX

¿Cómo limpio los filtros de grasa?

Retire los filtros de malla de aluminio y lávelos con agua tibia y jabón o en el lavavajillas. Asegúrese de que estén completamente secos antes de volver a instalarlos.

¿Puedo usar la campana sin un filtro de carbón?

Sí, la campana funciona en modo de extracción sin un filtro de carbón. El filtro de carbón solo es necesario para el modo de recirculación para absorber olores.

¿Cómo reemplazo las luces LED?

Advertencia: Desconecte la corriente. Haga palanca para abrir la cubierta de la luz y reemplace el módulo LED con un LED compatible de 3 W de Electrolux.

¿Cuál es la capacidad máxima de extracción?

El caudal máximo de extracción es de 650 m³/h en la configuración de velocidad más alta.

¿Con qué frecuencia debo limpiar los filtros?

Los filtros de grasa deben limpiarse cada 2-3 meses según el uso. Los filtros de carbón deben reemplazarse cada 6-12 meses.

¿Es la campana adecuada para usar sobre una placa de gas?

Sí, la campana es adecuada para usar sobre placas de gas e inducción. Asegure una distancia mínima de 65 cm entre la placa y la campana.

¿Cómo activo la velocidad intensiva?

Presione el botón de velocidad intensiva en el panel de control. Funcionará durante 10 minutos y luego volverá a la velocidad anterior.

¿Qué significa el indicador de alarma?

El indicador de alarma señala que el filtro de carbón necesita reemplazo o los filtros de grasa necesitan limpieza. Consulte el manual para instrucciones de reinicio.

¿Puedo convertir la campana de extracción a recirculación?

Sí, puede convertir a recirculación agregando un filtro de carbón y tapando la salida de escape. Puede ser necesario un kit.

¿Cuál es el nivel de ruido a velocidad normal?

A velocidad normal, el nivel de ruido es de aproximadamente 50 dB(A). A velocidad intensiva, puede alcanzar 65 dB(A).

MANUAL DE USUARIO EFA9620X ELECTROLUX

CONSEJOS Y SUGERENCIAS 26

CARACTERÍSTICAS 27

INSTALACIÓN 29

USO 32

MANTENIMIENTO 34

CONSELHOS E SUGESTÕES 36

CARACTERÍSTICAS 37

INSTALAÇÃO 39

UTILIZAÇÃO 42

MANUTENÇÃO 44

TR

Bienvenido al mundo Electrolux

Gracias por elegir un producto Electrolux de primera clase, el cual esperamos le proporcione una gran satisfacción en el futuro. Electrolux ambiciona ofrecerle una amplia variedad de productos de calidad que haga su vida más cómoda. Usted encontrará algunos ejemplos en la portada de este manual. Por favor, tómese unos minutos para estudiar este manual de modo que pueda aprovecharse de los beneficios de su nueva máquina. Nosotros prometemos proporcionarle una experiencia superior como usuario y mucha tranquilidad. ¡Buena suerte!

DE

CONSEJOS Y SUGERENCIAS

Installación

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm.
• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos de 1 ^a clase asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campaña y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

Uso

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.

• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.

• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.

• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• No preparar alimentos flambè debajo de la campana de la cocina; peligro de incendio
• La campana no debe ser utilizada por niños o personas que no conozcan su uso correcto.

Mantenimiento

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

CARACTERÍSTICAS

Dimensiones

Componentes

Ref. Cant. Componentes de Producto

1 1 Cuerpo Campana dotado de : Mandos, Luz, Filtros
2 1 Chimenea telescópica formada por:
2.1 1 Chimenea superior
2.2 1 Chimenea inferior
7.1 1 Torreta telescópica dotada de Aspirador, formada por:
7.1a 1 Torreta superior

1 Torreta inferior

9 1 Brida de reducción ∅ 150-120 mm
10 1 Brida ∅ 150
15 1 Racor Salida de Aire
24 1 Caja de conexiones
25 Abrazaderas ajustables (no incluido)
30 1 Panel de aspiración

Ref. Cant. Componentes de Instalación

11 4 Tarugos ø 10
12c 6 Tornillos 2,9 x 6,5
12e 2 Tornillos 2,9 x 9,5
12f 2 Tornillos M4 x 80
12g 4 Tornillos M6 x 80
12h 4 Tornillos 5,2 x 70
12q 4 Tornillos 3,5 x 9,5
21 1 Plantilla de perforación
22 8 Arandelas øi 6,4
23 4 Tuercas M6

Cant. Documentación

1 Manual de instrucciones

INSTALACIÓN

Taladrado cielorraso/repisa

• Con la ayuda de un hilo de plomo marcar en el cielorraso/repisa de soporte el centro del plano de cocción.
• Apoyar en el cielorraso/repisa la plantilla de taladrado 21 en dotación, haciendo coincidir su centro con el centro proyectado y alineando los ejes de la plantilla con los ejes del plano de cocción.

• Marcar los centros de los orificios de la plantilla.
  • Taladrar los puntos marcados:

• Cielo de hormigón macizo: según los tacos para hormigón empleados.

• Cielo de ladrillos huecos, con espesor resistente de 20 mm: ø 10 mm (inserir rápidamente los Tacos 11 en dotación).
• Cielo con vigas de madera: según los tornillos para madera empleados.
• Repisa de madera: ø 7 mm.
• Paso del cable eléctrico de alimentación: ø 10 mm.
• Salida aire (Versión Aspirante): según el diámetro de la conexión a la tubería de evacuación externa.

- Atornillar, cruzándolas y dejando 4-5 mms del techo, dos tornillos:

• Para hormigón macizo, tacos para hormigón, no en dotación.
• Para Ladrillo con cámaras de aire, con espesor resistente de unos 20 mms, Tornillos 12h, en dotación.
• Para vigas de madera, 4 tornillos para madera, no en dotación.
• Para repisa de madera, 4 tornillos 12g con arandelas 22 y tuercas 23, en dotación.

Fijación del armazón

• Desenroscar los dos tornillos que sujetan la chimenea inferior y sacarla del armazón (por la parte inferior)
• Desenroscar los dos tornillos que sujetan la chimenea superior y sacarla del armazón (por la parte superior)

En el caso en que se desee regular la altura del armazón, proceder de la siguiente manera:

• Destornillar los tornillos métricos que unen las dos columnas, situados a los lados del armazón.
• Regular a la altura deseada al armazón y volver a atornillar los tornillos que se han quitado previamente.
• Colocar la chimemea superior desde arriba y dejarla libre en el armazón.
• Levantar el armazón, encajar los ojales en los tornillos y deslizarlos hasta el fondo;
• Apretar los dos tornillos y atornillar los otros dos de la dotación;

Antes de apretar definitivamente los tornillos pueden realizae regulaciones moviendo el armazón, prestando atención a que los tornillos no sobresalgan de la sede del ojal de regulación.

• La fijación del armazón debe ser segura, hay que considerar el peso de la campana y el esfuerzo causado por eventuales empujes laterales al aparato montado. Una vez terminada la fijación verificar que la base sea estable aunque el armazón sea sometido a flexión.
• En todos los casos en que el cielo raso no es lo suficientemente robusto en el punto de suspensión, el instalador deberá encargarse de reforzarlo con chapas y contrachapas adecuadas ancladas en partes estructuralmente resistentes.

Conexiones en la Versión Aspirante

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas 25 (no incluido).
• Quitar los filtros antiolor al carbón activo.

Conexiones en la Versión Filtrante

• Sujetar el empalme 15 al armazón usando los cuatro tornillos incluídos en la dotación.
• Encajar la arandela 10 en el correspondiente orificio inferior del empalme 15.
• Conectar la salida del aire de la campana con la arandela situada debajo del empalme mediante un tubo rígido o flexible ∅ 150 cuya elección se deja al instalador

Montaje de la chimenea y fijación del cuerpo de la campana

• Colocar la chimenea superior y fijarla en la parte superior del armazón con 2 tornillos 12c en dotación.
• De igual manera, colocar la chimenea inferior y fijarla en la parte inferior del armazón con 2 tornillos 12c en dotación.

Antes de fijar el cuerpo de la campana al armazón:

• Atornillar hasta la mitad los 2 tornillos 12f en la parte inferior del poste en posición lateral en el punto correspondiente a los 2 orificios predispuestos.
• Quitar los filtros antigrasa del cuerpo de la campana.
• Quitar eventuales filtros antiolor al carbono activo.
• Levantar el cuerpo de la campana y encastrar los tornillos 12f (ref. A) hasta el tope.
• Fijar desde abajo con 4 tornillos 12q y 4 arandelas 22 en dotación el cuerpo de la campana al poste predispuesto (ref. B) y apretar definitivamente todos los tornillos.

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegura-se de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.
• Conectar el conector de los mandos Cmd.
• Conectar el conector de los focos Lux.

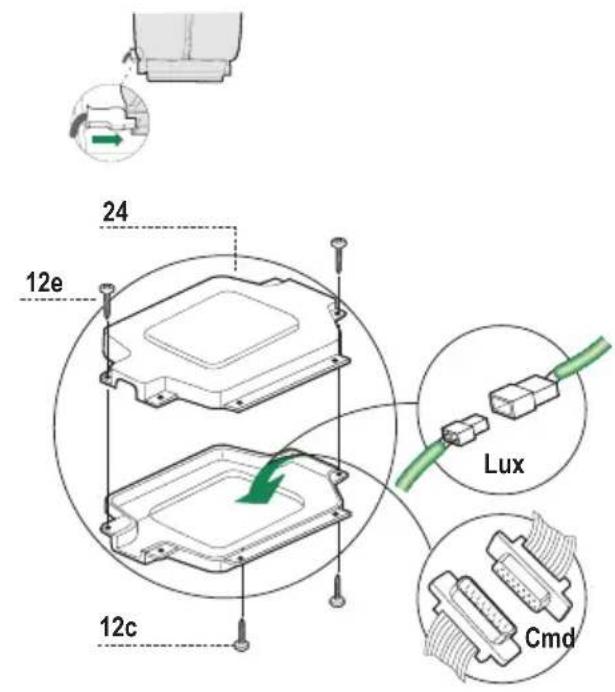

• Colocar ambos conectores en la caja de protección 24 cerrándola con los 2 tornillos 12e(2,9 x 9,5) en dotación.
• Fijar la caja de protección en el cuerpo de la campana con 2 tornillos 12c (2,9 x 6,5) en dotación.
• Para la versión filtrante montar el filtro antiolor de carbón activo.
• Montar nuevamente los filtros antigrasa.
• Enganchar el panel de aspiración 30 a la campana.

La campana puede encenderse directamente a la velocidad deseada, presionando la tecla correspondiente sin pasar por la tecla 0/1 motor.

Tecla	Función base Señalizaciones luminosas
	Doble Función
L	Presionada brevemente enciende y apaga la instalación de iluminación.	Tecla apagada Luces apagadas
	Al presionar la tecla por 2 segundos se activa la instalación de iluminación en modalidad "luz auxiliar" Las lámparas son alimentadas a una potencia reducida de aproximadamente 5W. Dicha función puede desconectarse volviendo a presionar la tecla por 2 segundos o presionándola brevemente para pasara la modalidad de iluminación normal. En la modalidad luz auxiliar la tecla no está iluminada.	Tecla iluminada Luces encendidas
		Tecla apagada Luz auxiliar encendida
T1	Apaga el motor desde cualquiera velocidad implementada	Tecla iluminada	Motor activo
		Tecla apagada	Motor inactivo
T2	Activa el motor a la primera velocidad	Tecla encendida
T3	Presionada brevemente activa el motor a la segunda velocidad.	Tecla encendida	Segunda velocidad activa
	Al presionar por aproximadamente 2" la tecla, se activa la función Delay es decir el apagado retrasado del aparato. Adecuada para completar la eliminación de olores residuales. Activable desde la posición OFF y desde las velocidades 1,2,3, se desactiva anticipadamente presionando cualquier tecla (T) a excepción de T3. El Delay se produce según el siguiente esquema.1° velocidad / OFF = 20 minutos2° velocidad = 15 minutos3° velocidad = 5 minutos	Tecla intermitente	Función Delay Activa
T4	Activa el motor a la tercera velocidad	Tecla encendida
T5	Activa el motor a la velocidad intensiva temporizada en 5 minutos. Al final de los 5 minutos el aparato vuelve a la velocidad implementada precedentemente. En el caso de activación desde aparato apagado al vencer los 5 minutos el sistema vuelve a la primera velocidad.	Tecla encendida
F	Presionado por 4 segundos restablece la señalización de alarma filtros señalándola con el parpadeo de la tecla T1. Este procedimiento es ejecutable sólo con el motor apagado.	Tecla encendida	Señala la alarma de saturación Filtros Antigrasa Metálicos y la necesidad de lavarlos. La alarma entra en función después de 100horas de trabajo efectivo de la Campana
		Tecla intermitente	Señala, cuando está activada, la alarma de saturación Filtro Antiolor al Carbono Activo que debe ser sustituido; deben lavarse además los filtros Antigrasa Metálicos. La alarma de saturación Filtro Antiolor al Carbono Activo entra en función después de 200 horas de trabajo efectivo de la Campana (Activación ver párr. Filtro antiolor)

MANTENIMIENTO

Limpieza del Panel de Aspiración

• Abrir el panel tirándo de él.
• Desenganchar el panel del cuerpo de la campana deslizando la palanca del gozne de sujeción.
• El panel no va absolutamente lavado en lavavajillas
• Limpiarlo externamente con un paño húmedo y detergente líquido neutro.
• Limpiarlo internamente usando un paño húmedo y detergente neutro; no usar paños o esponjas mojadas, ni chorros de agua; no usar substancias abrasivas.
• A operación completada enganchar el panel al cuerpo de la campana y cerrarlo.

Limpieza de los filtros antigrasa metalicos autoportantes

Reset de la señal de alarma

• Apagar el motor de aspiración
• Apretar la tecla F durante 4 segundos, hasta que relampaguee la tecla T1

Limpieza de los filtros

• Se pueden lavar en el lavavajillas cada 2 meses ó con mayor frecuencia si se usa la campana intensamente.
• Abrir el panel tirándo de él.
• Quitar los filtros uno a la vez, apretándolos hacia la parte posterior del grupo y tirando al mismo tiempo hacia abajo.
• Lavar los filtros sin doblarlos, dejando que se sequen bien antes de volver a montarlos (si la superficie de los filtros cambia de color, no influye en el correcto funcionamiento y eficacia de los filtros).
• Volver a colocarlos prestando atención a que las manillas queden hacia la parte exterior.
• Cerrar el panel de aspiración.

Substitución filtro al carbón activo

No se pueden lavar y no son regenerables, hay que substituirlos cuando la tecla F relampaguea ó, por lo menos, cada 4 meses. La señalación de alarma se verifica solo cuando el motor de aspiración funciona.

Activación/Desactivación de la señal de alarma

• En las campanas en versión filtrante, la señalación de la alarma de saturación de los filtros se activa cuando se instala la campana ó sucesivamente.
• Apagar las luces y el motor de aspiración.
• Desconectar la campana, quitando el cable de acometida, desenchufándola ó quitando momentaneamente los plomos.
• Volver a conectar la campana apretando la tecla T2.
• Soltar la tecla, las teclas L, T2 y F se quedan encendidas.
• En el espacio de 3 segundos apretar la tecla F hasta que relampaguee:

- 2 relampagueos - Alarma saturación filtro antiolor al carbón ACTIVADO

- 1 relampagueo - Alarma saturación filtro antiolor al Carbón DESACTIVA-DO

Reset del señal de alarma

• Apaga el motor de aspiración.
• Apretar la tecla F durante 4 segundos, hasta que relampaguee la tecla T1.

Substitución del filtro

• Abrir el panel tirándo de él.
• Quitar los filtros antigrasa metálicos.
• Sacar el filtro antiolor al carbón activado saturado desenganchándolo.
• Colocar el filtro nuevo enganchándolo en su sede.
• Volver a colocar los filtros metálicos antigrasa.
• Cerrar el panel de aspiración.

Substitución de las lámparas Focos halógenos de 20 W.

• Quitar la pieza metálica, a presión, que sujeta el cristal haciendo leva bajo el anillo, sujetándolo con una mano.
• Sacar el foco halógeno del casquillo.
• Substituirlo por uno nuevo de características idénticas, teniendo cuidado de colocar correctamente los dos pernos en la sede del casquillo.
• Volver a colocar la pieza metálica a presión.

Fijación del armazón
