RHT-S10 - Barra de sonido SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido con subwoofer integrado
Marca y modelo	Sony RHT-S10
Dimensiones (An x Al x Pr)	1134 x 138,5 x 172 mm
Peso	12,4 kg
Alimentación	120 V CA, 60 Hz
Consumo eléctrico	85 W (encendido), 0,3 W (en espera, Control por HDMI desactivado)
Potencia de salida (referencia)	Delantero: 50 W/canal (8 ohmios, 1 kHz, THD 10%), Centro: 50 W, Surround: 50 W/canal
Formatos de audio compatibles	Dolby Digital, DTS, PCM lineal 2 canales, PCM lineal 5.1/7.1 canales (solo HDMI)
Conectividad	Entradas HDMI (BD/DVD, SAT), óptica, coaxial, analógica (TV, LINE), DMPORT, salida de subwoofer, antena FM
Funciones principales	S-Force PRO Front Surround, modos surround (Estándar, Cine, Música, Deportes, Info, P.Audio), modo Noche, sincronización audio/video (A/V SYNC), rango dinámico (AUDIO DRC)
Funciones conectadas	BRAVIA Sync (Control por HDMI): reproducción con un solo toque, control de sonido del sistema, apagado del sistema
Sintonizador de radio	FM con 20 presintonías, RDS no especificado

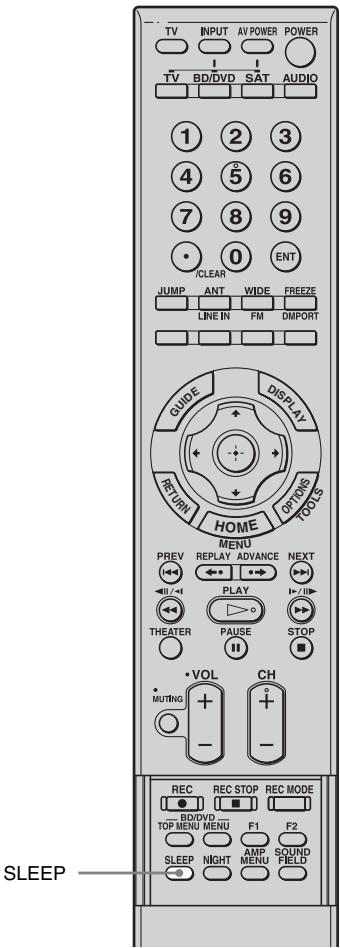

Temporizador de apagado	Sí, en incrementos de 10 minutos
Accesorios incluidos	Control remoto (RM-ANP009), cable óptico (1 m), cable de antena FM, kit de montaje en pared (WS-S10WA), pilas AA (2)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar estropajos abrasivos, polvos limpiadores, alcohol o bencina.
Seguridad	No exponer a la lluvia, humedad o calor excesivo. Desconectar durante tormentas o si no se usa por mucho tiempo. El mantenimiento debe realizarlo un técnico calificado.
Piezas de repuesto y reparabilidad	Consulte a un distribuidor Sony autorizado para obtener piezas de repuesto. La reparación debe ser realizada por un técnico calificado.
Información general	Hoja FCC clase B. Fabricado bajo licencia Dolby, DTS. Incluye tecnología HDMI. Diseñado para instalarse con un espacio de 300 mm a la derecha e izquierda para una disipación térmica y efecto surround óptimos.

Preguntas frecuentes - RHT-S10 SONY

¿Cómo conectar mi televisor a la barra de sonido RHT-S10?

Utilice un cable HDMI para conectar la toma HDMI TV OUT de la barra de sonido a la entrada HDMI ARC de su televisor. Para el sonido, conecte también la salida de audio óptica del televisor a la entrada OPTICAL IN de la barra de sonido con el cable óptico incluido.

No sale sonido de la barra de sonido. ¿Qué hacer?

Verifique que la barra de sonido esté encendida (indicador verde). Presione VOL + o cancele el modo silencioso (MUTING). Asegúrese de que la fuente de entrada correcta esté seleccionada (TV, BD/DVD, etc.). Verifique las conexiones y el volumen de la fuente.

¿Cómo activar el sonido surround sin altavoces traseros?

La barra de sonido incorpora la tecnología S-Force PRO Front Surround. Presione el botón SOUND FIELD del control remoto para elegir un modo (Cine, Música, etc.) que recrea un efecto surround a partir de los altavoces frontales.

El control remoto no funciona. ¿Qué verificar?

Dirija el control remoto hacia el sensor de la barra de sonido. Retire cualquier obstáculo. Si las pilas están agotadas, reemplácelas por dos pilas AA nuevas respetando la polaridad.

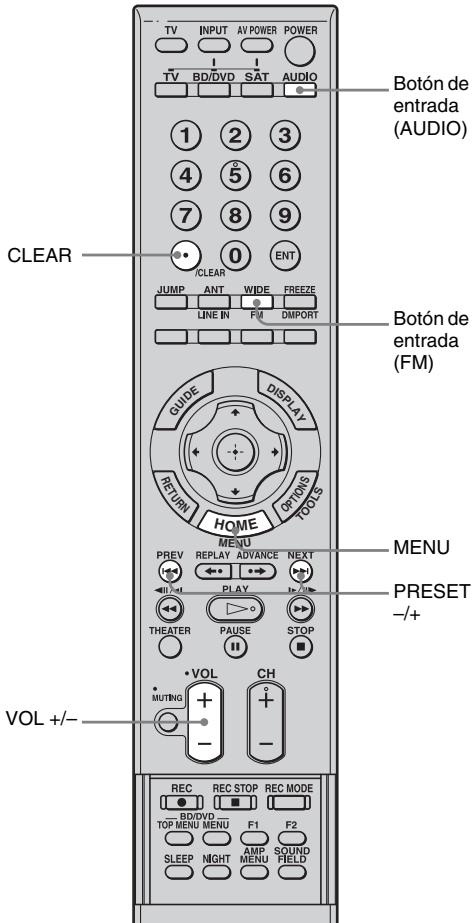

¿Cómo escuchar la radio FM?

Presione AUDIO, luego FM. Use TUNING + o - para buscar emisoras. Para memorizar una emisora, mantenga presionado TUNING, luego siga el procedimiento de presintonía (hasta 20 emisoras). Use PRESET + o - para navegar.

¿Por qué la imagen está retrasada respecto al sonido?

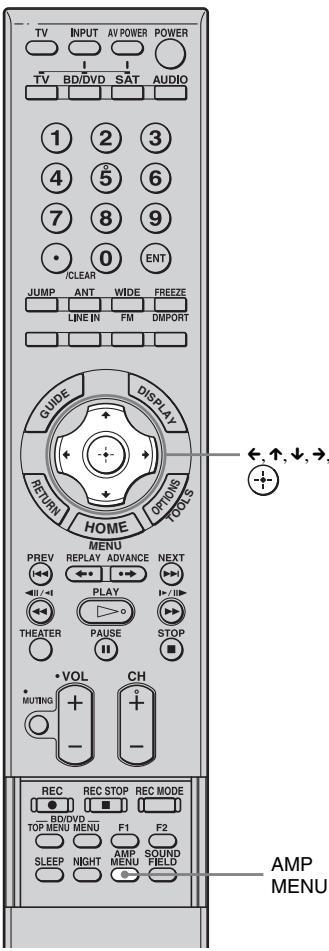

En el menú AMP, ajuste A/V SYNC a SYNC ON para sincronizar el sonido y la imagen. Si el problema persiste, pruebe SYNC OFF.

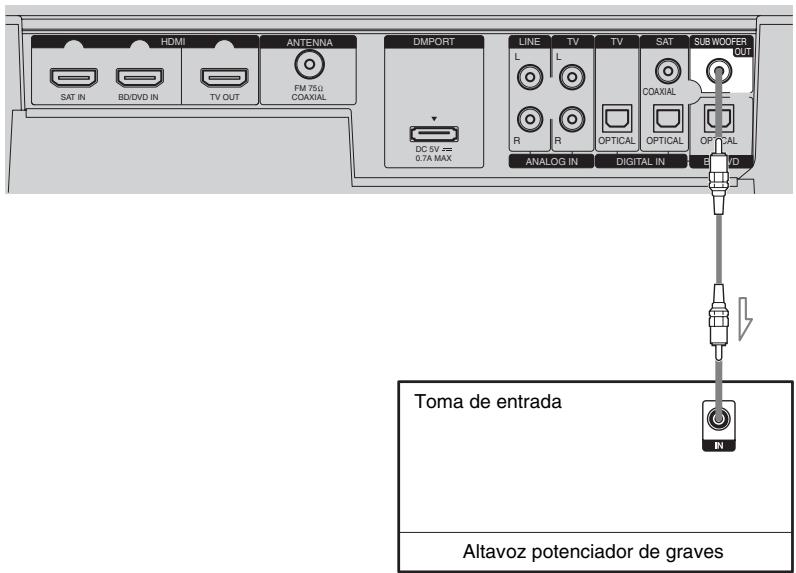

¿Puedo conectar un subwoofer externo?

Sí, la barra de sonido tiene una salida SUBWOOFER. Conecte un subwoofer externo (no incluido) con un cable de audio. Luego ajuste el nivel del subwoofer en el menú LEVEL del amplificador.

¿Cómo usar la función BRAVIA Sync?

Conecte un televisor Sony compatible con HDMI-CEC. Active Control por HDMI en el menú CUSTOMIZE de la barra de sonido (CTRL ON). Active también la función en el televisor. Podrá controlar el encendido, el sonido y el apagado con un solo control remoto.

¿Qué hacer si la pantalla es demasiado brillante?

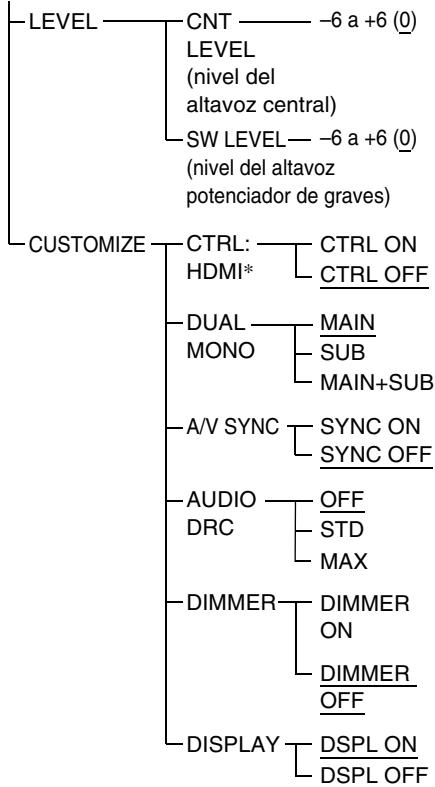

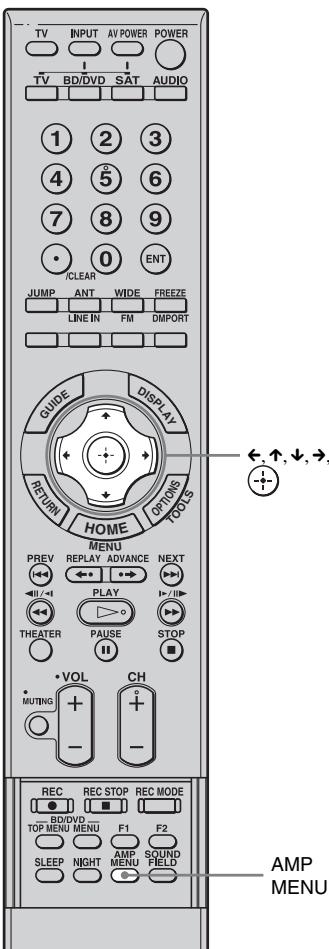

En el menú AMP, vaya a CUSTOMIZE, luego DIMMER y elija DIMMER ON para atenuar el brillo de la pantalla frontal.

¿Cómo restablecer la barra de sonido?

Apague el dispositivo. Mantenga presionados simultáneamente los botones INPUT SELECTOR, VOLUME - e I/ (encendido/espera) hasta que aparezca « COLD RESET ». Esto restablece los ajustes predeterminados.

MANUAL DE USUARIO RHT-S10 SONY

Manual de instrucciones ES

RHT-S10

DOLBY

DIGITAL

PROLOGIC II

e dts

Digital Surround

HOMI

S-FORCE PRO

FRONT SURROUND

S-master

Digital Amplifier

x.v.Color

ADVERTENCIA

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

Aunque apague la unidad, no se desconectará de la fuente de alimentación de CA cuando permanece conectada a la toma de pared.

Las pilas o los aparatos instalados con pilas no deben exponerse al calor excesivo como a la luz solar, el fuego o similar.

No instale el aparato en un espacio cerrado, como una estantería o un armario empotrado.

Para los pacientes en Estados Unidos

La traducción del dato de las etiquetas es la suma:

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O TAPA POSTERIOR).

EL INTERIOR DE LA UNIDAD NO CONTIENE NINGÚN COMPONENTE QUE PUEDA REPARAR EL USUARIO.

ACUDA A PERSONAL CUALIFICADO PARA CUALQUIER TAREA DE REPARACIÓN.

Este símbolo tiene por objeto advertir al usuario de la presencia de "voltaje peligroso" desprovisto de aislamiento en el interior del producto que pueda ser de suficiente

magnitud como para presentar un riesgo de descarga eléctrica para las personas.

Este símbolo tiene por objeto advertir al usuario de la presencia de instrucciones importantes de funcionamiento y

mantenimiento (servicio técnico) en el documento que acompaña a este aparato.

Para los pacientes en Canadá

Para reducir el riesgo de incendio o electrocución, no coloque sobre el aparato objetos que contengan líquidos, como por ejemplo, un jarrón.

Este aparato digital de la Clase B cumple con la normativa canadiense ICES-003.

Instrucciones importantes de seguridad

1) Lea estas instrucciones. 2) Conserve estas instrucciones. 3) Respete todas las advertencias. 4) Siga todas las instrucciones. 5) No utilice este aparato cerca del agua. 6) Limpie el aparato únicamente con un paño seco. 7) No bloquee las aberturas de ventilación. Siga las instrucciones del fabricante para instalar el aparato. 8) No instale el aparato cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que generen calor. 9) No anule la función de seguridad del enchufe polarizado o de tipo de conexión a tierra. Un enchufe polarizado tiene dos patas, una más ancha que la otra. Un enchufe de tipo conexión a tierra tiene dos patas y una tercera de conexión a tierra. La pata ancha o la tercera clavija se suministra para su seguridad. Si el enchufe suministrado no encaja en la toma de corriente, póngase en contacto con un electricista para sustituir la toma de corriente obsoleta. 10) Para proteger el cable de alimentación, sitúelo en un lugar fuera de paso o donde pueda ser aplastado, especialmente en los enchufes, los receptáculos y el punto donde sale del aparato. 11) Utilice únicamente los accesorios que especifica el fabricante. 12) Utilice el aparato únicamente con el carro, base, trípode, soporte o mesa que especifique el fabricante o que se venda con el aparato. Si utiliza un carro, tenga precaución al mover el conjunto del carro y el aparato para evitar daños en caso de una caída.

13) Desconecte el aparato durante tormentas eléctricas o si no lo va a utilizar durante periodos prolongados de tiempo. 14) Ponga cualquier tipo de reparación en manos de personal de asistencia técnica calificado. Es necesario llevar a cabo una reparación cuando se ha deteriorado el aparato de alguna forma, como cuando se ha dañado un cable de fuente de alimentación o enchufe, se ha vertido líquido o se ha caído algún objeto sobre el aparato, el aparato se ha expuesto a la lluvia o a la humedad, no funciona normalmente o se ha caído.

ADVERTENCIA

Este equipo se ha probado y cumple con las restricciones de los aparatos digitales de Clase B, de acuerdo con la sección 15 del reglamento de la FCC. Estas restricciones se han diseñado para proporcionar protección suficiente contra interferencias nocivas en instalaciones domésticas. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza siguiendo las instrucciones, puede provocar interferencias en las radiocomunicaciones. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación determinada. Si el equipo produce interferencias en la recepción de radio y televisión, lo que se puede determinar conectando y desconectando el equipo, el usuario deberá intentar corregir las interferencias siguiendo uno o varios de los siguientes procedimientos:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma o a un circuito distinto al que está conectado el receptor.
• Ponerse en contacto con el distribuidor o con un técnico con experiencia en radio y televisión para obtener asistencia.

PRECAUCIÓN

Le advertimos de que cualquier cambio o modificación que no se apruebe de modo explícito en este manual podrá anular su autorización para utilizar este equipo.

Nota dirigida al instalador del sistema CATV:

Esta nota se proporciona con el fin de recordar al instalador del sistema CATV la existencia del artículo 820-40 del NEC, el cual contiene directrices sobre la correcta conexión a tierra y, en especial, especifica que la toma a tierra del cable debe conectarse al sistema de conexión a tierra del edificio y lo más cerca posible del punto de entrada del cable.

Registro del propietario

Los nombres de modelo y serie se encuentran en la parte posterior de la unidad. Anote los números de serie en los espacios realizados a continuación. Refiérase a ellos siempre que se ponga en contacto con su distribuidor de Sony en relación con este producto.

Número de modelo RHT-S10

Número de serie

Esta unidad incorpora Dolby Digital, Pro Logic Surround y el sistema DTS * Digital Surround.

• Fabricado bajo licencia de Dolby Laboratories. Dolby, Pro Logic, y el símbolo de la doble D son marcas comerciales de Dolby Laboratories. ** Fabricado bajo licencia amparado por las patentes de los Estados Unidos: 5.451.942, 5.956.674, 5.974.380, 5.978.762, 6.487.535 y otras patentes estadounidenses e internacionales emitidas y pendientes. DTS y DTS Digital Surround son marcas comerciales registradas y los logotipos y el símbolo de DTS son marcas comerciales de DTS, Inc. © 1996-2007 DTS, Inc. Todos los derechos reservados.

Esta unidad incorpora la Tecnología High-Definition Multimedia Interface (HDMI™).

HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC.

"BRAVIA" es una marca comercial de Sony Corporation.

Índice

Precauciones 5 Características principales 6

Procedimientos iniciales

Accesorios suministrados. 7 Instalación de la unidad 8 Conexión de componentes con las tomas HDMI. 10 Conexión de componentes que no dispongan de tomas HDMI......12 Configuración de la emisión del sonido del componente conectado 13 Conexión de una videograbadora o de un componente de audio. 14 Conexión del adaptador Digital MEDIA PORT. 15 Conexión del altavoz potenciador de graves. 16

Operación de reproducción

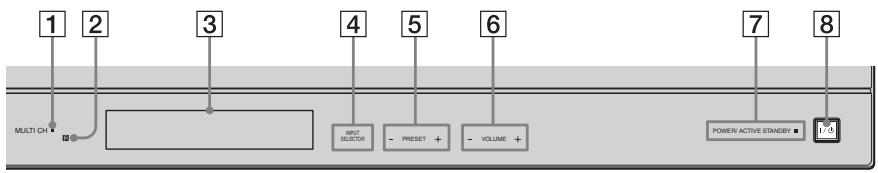

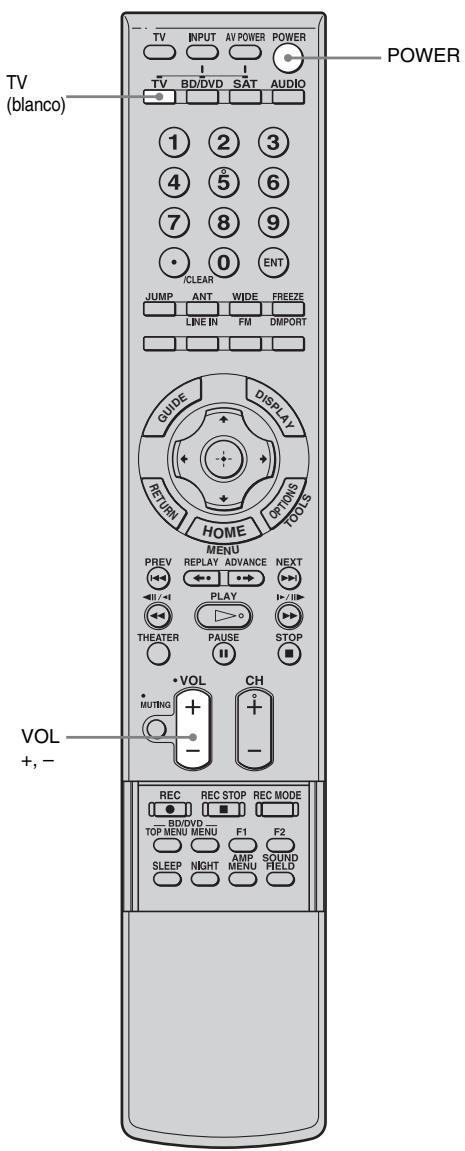

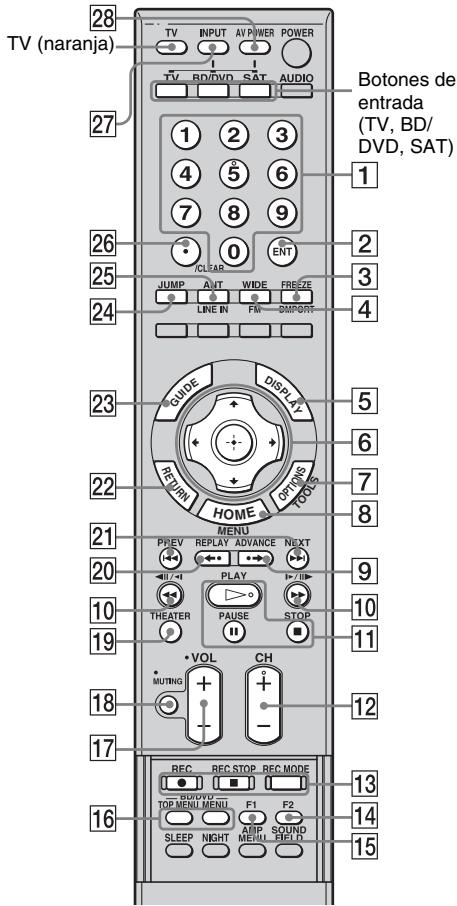

Índice de componentes y controles.......17 Ver la televisión 20 Utilización de otros componentes......21

Función de sonido envolvente

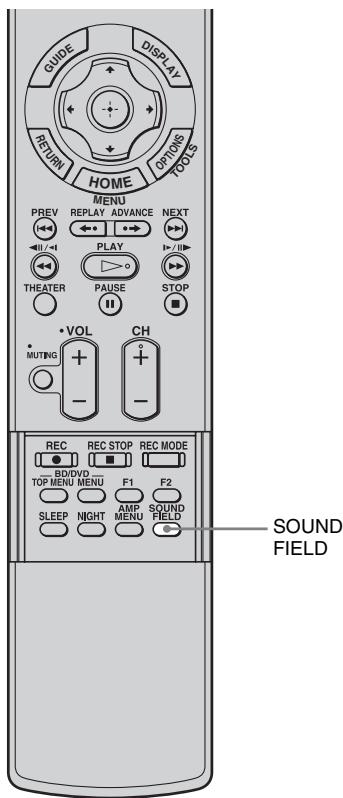

Cómo disfrutar del efecto de sonido envolvente. 23

Funciones del sintonizador

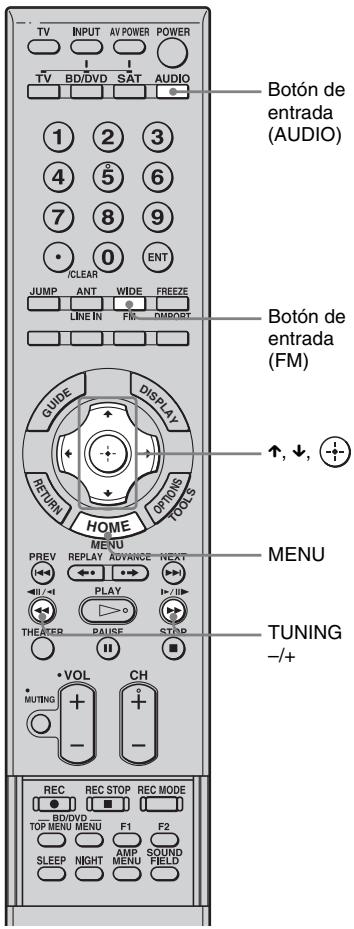

Presintonización de emisoras de radio...25 Cómo escuchar la radio. 27

Características de "BRAVIA" Sync

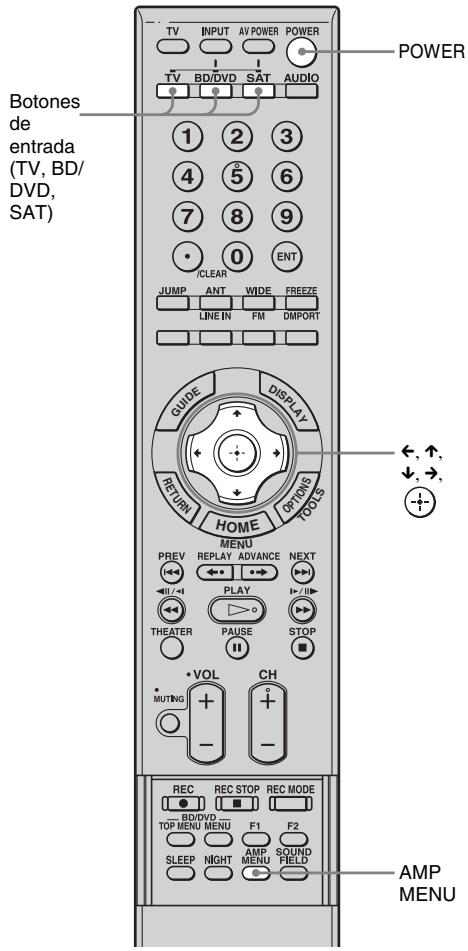

¿Qué es "BRAVIA" Sync? 28 Preparativos para la función "BRAVIA" Sync. 28 Utilización de discos Blu-ray Disc/DVD. 30 (Reproducción mediante una pulsación) Emisión del sonido del televisor a través de los altavoces. 30 (Control de audio del sistema)

Cómo apagar el televisor, la unidad y los componentes conectados. 31 (Apagado del sistema)

Ajustes avanzados

Cambio de la entrada de video del televisor con la entrada de la unidad (Entrada SYNC: solo para televisores Sony) 32 Programación del mando a distancia para utilizar otros componentes. 33 Control de los componentes conectados 37 Configuración y ajustes mediante el menú del amplificador 41 Uso del temporizador de apagado. 48

Información complementaria

Solución de problemas 49 Especificaciones 51 Glosario 54 Índice alfabético 55

Precauciones

Seguridad

Si se introduce algún objeto o líquido en el interior, desenchúfela y haga que la revise un técnico especializado antes de volver a utilizarla.

Fuente de alimentación

• Antes de utilizar la unidad, verifique que el voltaje de funcionamiento coincide con el suministro de alimentación del país en el que va a utilizarlo. Puede encontrar el voltaje de funcionamiento en la placa situada en la parte posterior de la unidad.
• Si no va a utilizar la unidad durante un período prolongado de tiempo, no olvide desconectarla de la toma de pared. Para desconectar el cable de alimentación de CA, tire del enchufe, nunca del cable.
• Una punta del enchufe es más ancha que el resto por motivos de seguridad: sólo encaja en la toma de pared de una sola forma. Si no consigue insertar el enchufe por completo en la toma, póngase en contacto con su distribuidor.
• El cable de alimentación de CA sólo debe ser sustituido en un establecimiento oficial.
• Instale esta unidad de tal forma que pueda desenchufar el cable de alimentación de la toma de pared inmediatamente en caso de emergencia.

Acumulación de calor

Aunque la unidad se caliente durante el funcionamiento, no se trata de un fallo de funcionamiento. Si utiliza la unidad continuamente a un volumen elevado, la temperatura de las partes superior, lateral e inferior de la unidad aumenta considerablemente. Para evitar quemaduras, no toque la unidad.

Ubicación

• Coloque la unidad en un lugar con ventilación adecuada para evitar la acumulación de calor y prolongar la vida útil de la institución.
• Tenga cuidado cuando coloque la institución en superficies con tratamientos especiales (de cera, aceite, abrillantador, etc.), ya que podría dañar o decolorar la superficie.
• El suelo podría dañarse si quedan restos de basura o arenilla bajo las patas de la unidad.

Funcionamiento

Antes de conectar otros componentes, verifique que ha apagado y desenchufado la unidad.

Si detecta irregularidades en el color de la pantalla de un televisor cercano

La unidad dispone de una protección magnética que permite instalarla cerca de un televisor. Sin embargo, es posible que se sigan detectando ciertas irregularidades en el color de determinados temas de televisor.

Si se detectan irregularidades en el color...

Apague el televisor y, a continuación, vuelva a encenderlo transcurridos de 15 a 30 minutos.

Si se siguen detectando irregularidades en el color...

Aleje la unidad del televisor.

Limpieza

Limpie la unidad con un paño suave y seco. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

Si desea realizar alguna consulta o solucionar algún problema relacionado con la instalación, póngase en contacto con el distribuidor Sony más próximo.

Características principales

Fácil conexión mediante HDMI

Todos los cables están enredados.

Todos los cables en orden (página 10).

Funcionamiento fácil

¿Cuál es el mando que tengo que utilizar?

¡Todo en uno! (página 33)

Fácil configuración de sonido envolvente

¡Vaya montón de cables y altavoces!

Instalación fácil y gran calidad de sonido con S-Force PRO Front Surround.

Acerca de S-Force PRO Front Surround

El largo compromiso de Sony con la tecnología de sonido envolvente (y las inmensas cantidades acústicas que se han acumulado como consecuencia) ha conducido al desarrollo de un método de procesamiento totalmente nuevo y un DSP avanzado para poder ocuparse de esta área que llamamos S-Force PRO Front Surround de forma efectiva.

Comparado con tecnologías de sonido envolvente frontales anteriores, S-Force PRO Front Surround reproduce una sensación de distancia y espacio más convincente, dando como resultado una verdadera experiencia de sonido envolvente sin necesidad de utilizar los altavoces posteriores.

Zona con sonido envolvente recomendada

Puede disfrutar de sonido envolvente en las zonas en las que el sonido se distribuya como indica la ilustración.

Procedimientos iniciales

Accesorios suministrados

Compruebe que se incluyen los siguientes accesorios en el paquete.

Cable óptico (1 m) (39 3/8 pulgadas) (1)

Mando a distancia (RM-ANP009) (1)

Pilas AA (R6) (2)

Antena monofilar de FM (1)

Soporte de Montaje Mural (WS-S10WA) (1)

Manual de instrucciones (1)

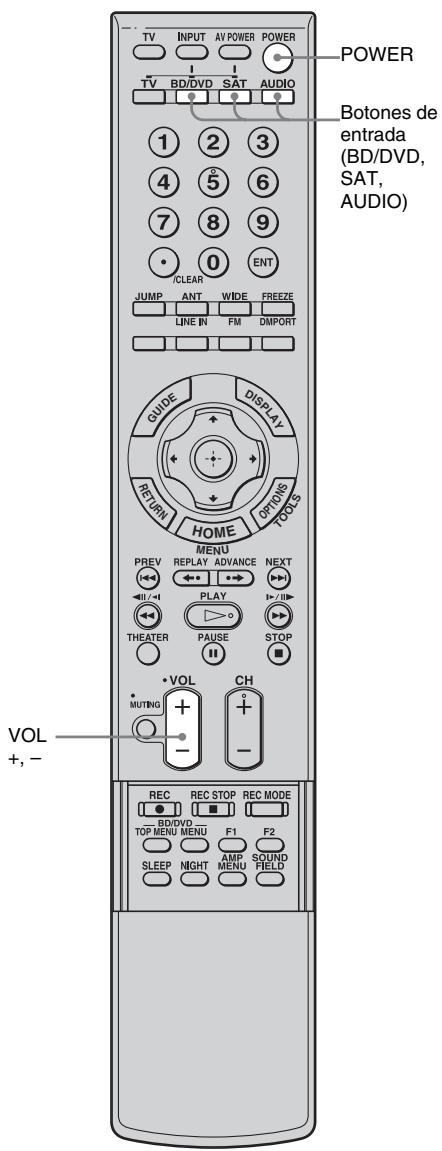

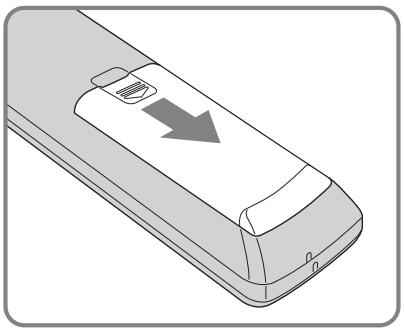

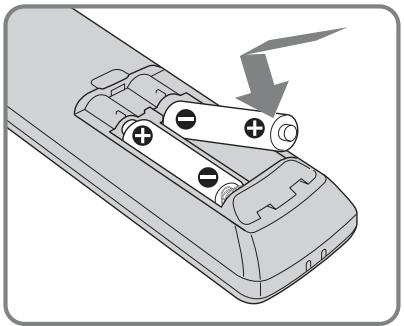

Inserción de las pilas en el mando a distancia

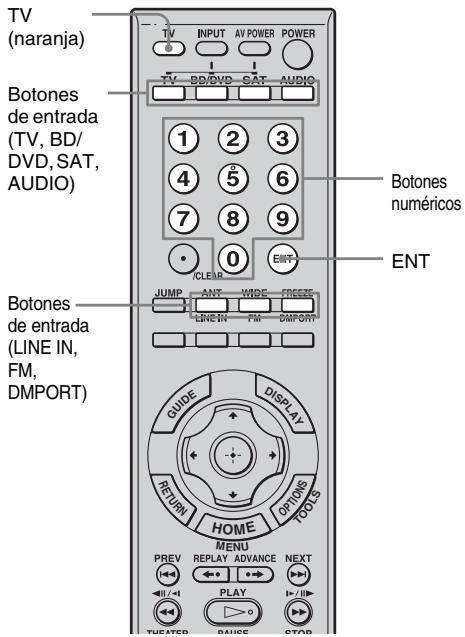

Es posible controlar la unidad mediante el mando a distancia suministrado. Introduzca dos pilas AA (R6) de modo que los polos + y - de estas coincidan con las marcas del interior del compartimento.

Notas

• No deje el mando a distancia en lugares extremadamente calurosos o húmedos.
• No utilice pilas nuevas con pilas usadas.
• No se permite que se introduzcan sustancias extrañas en el mando a distancia, especialmente al sustituir las pilas.
• No exponga el sensor del mando a distancia a la luz directa del sol ni a dispositivos de iluminación. De lo contrario, podría ocasionar un fallo de funcionamiento.
• Cuando no vaya a utilizar el mando a distancia durante mucho tiempo, extraiga las pilas para evitar posibles daños por fugas y corrosión de las mismas.

Instalación de la unidad

Procure un espacio mínimo de 300 mm (11 7/8 pulgadas) a la derecha e izquierda de la pared antes de instalar la unidad.

A 300 mm (11 7/8 pulgadas) y 50 mm (2 pulgadas)

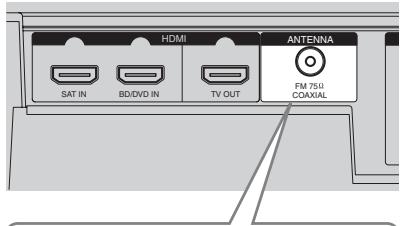

Conexión de la antena monofilar de FM

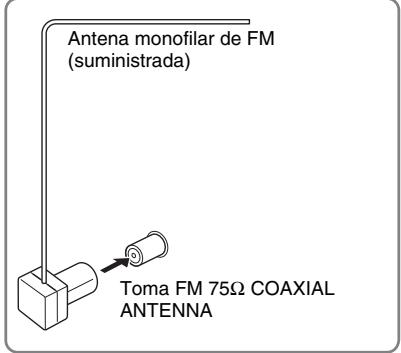

Conecte la antena monofilar de FM a la toma FM 75Ω COAXIAL ANTENNA.

Notas

• Ajuste la dirección de la antena monofilar de FM para obtener un sonido óptimo de emisión de FM.
• Si conecta la antena monofilar de FM a una pared, seleccione la pared que permita una recepción óptima.
• No utilice la antena monofilar de FM enrollada.
• Asegúrese de insertar completamente la antena monofilar de FM en la toma.

Consejo

• Si la recepción de FM es defectuosa, utilice un cable coaxial de 75 ohmios (no suministrado) para conectar la unidad a una antena externa de FM.

Conexión del cable de alimentación

1 Conecte los componentes a la unidad. Para obtener información sobre la conexión de los componentes, consulte de la página 10 a la página 14. 2 Conecte el cable de alimentación de la unidad a la toma de pared.

Nota

• Instale el sistema cerca de la toma de pared de modo que el cable de alimentación de CA pueda desenchufarse de la toma de pared inmediatamente en caso de emergencia.

Instalación de la unidad

Instale la unidad después de haber conectado todos los componentes a esta.

Al instalar la unidad, procure un espacio menor de 50 mm (2 pulgadas) desde la pared y un espacio menor de 300 mm (11 7/8 pulgadas) a derecha e izquierda de la unidad. Estas medidas permiten la disipación del calor, la obtención de un efecto envolvente óptimo y, además, evitan posibles caídas del televisor.

Nota

• No coloque una tarjeta magnética (como, por ejemplo, una tarjeta bancaria o un pase de transporte) cerca del altavoz. La tarjeta podrá quedar inutilizable bajo el magnetismo del imán del altavoz.

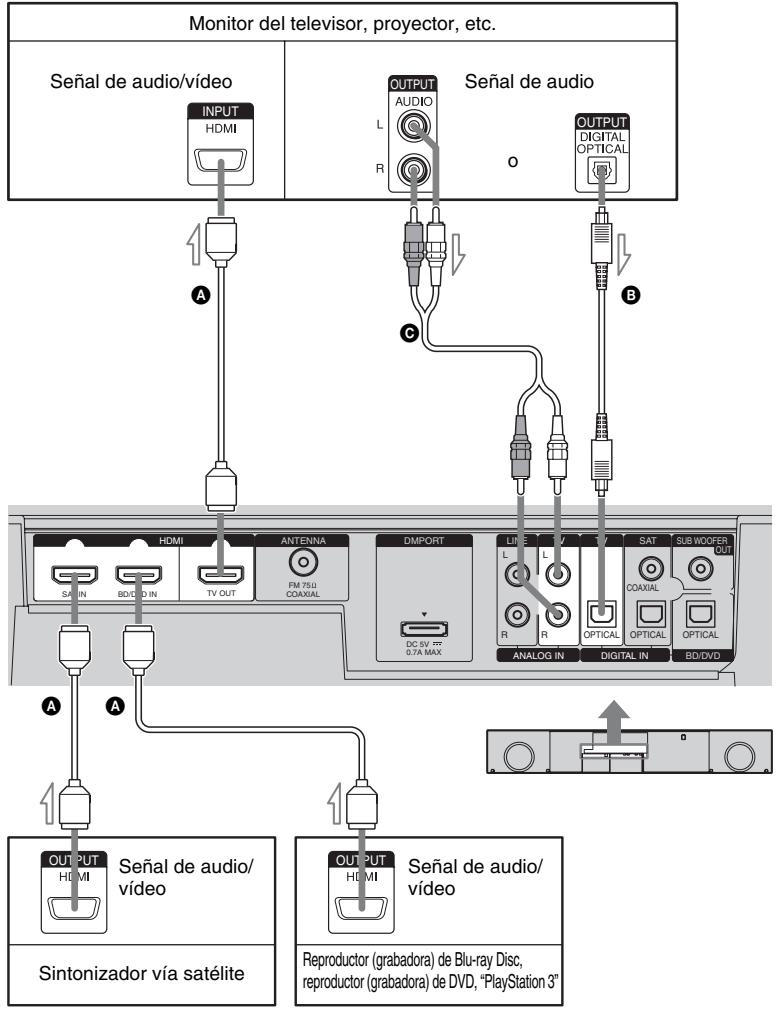

Conexión de componentes con las entradas HDMI

Se recomienda conectar los componentes a la unidad mediante un cable HDMI.

Con la tecnología HDMI, es posible disfrutar fácilmente de sonido e imágenes de alta calidad.

Sin embargo, para poder escuchar el sonido del televisor a través de la unidad, es necesario conectar la salida de audio del televisor a la entrada de audio de la unidad mediante un

cable óptico o cable de audio.

Para obtener más información sobre la función de Control por HDMI, consulte "Características de "BRAVIA" Sync" (página 28).

Conecte el cable de alimentación de CA cuando haya finalizado la conexión de todos los componentes a la unidad.

A Cable HDMI (no suministrado) Cable óptico (suministrado) Cable de audio (no suministrado)

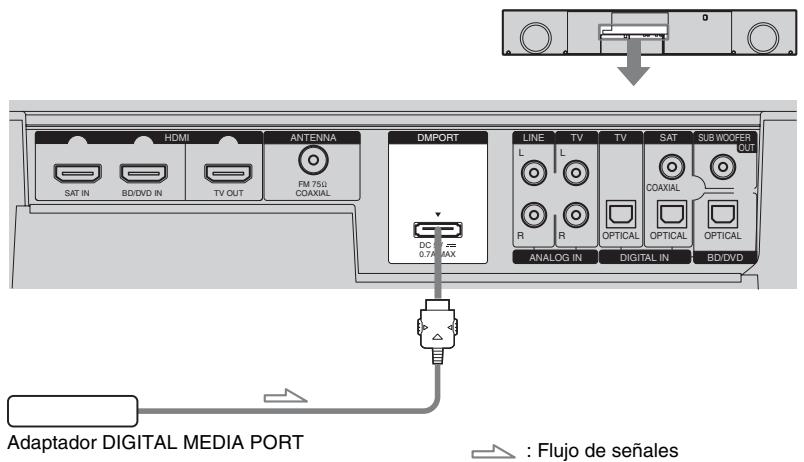

Flujo de señales

Notas

• Consulte la página 12 para obtener información sobre cómo conectar un componente que no disponga de toma HDMI.
• Si conecta el componente a la unidad a la vez mediante las tomas HDMI, DIGITAL IN COAXIAL, DIGITAL IN OPTICAL y ANALOG IN, la toma HDMI tendrá prioridad.
• Si conecta la salida de audio del televisor a las tomas DIGITAL IN OPTICAL y ANALOG IN del sistema, la toma DIGITAL IN OPTICAL tendrá prioridad.

Notas acerca de las conexiones HDMI

• Podrá disfrutar de imágenes de la más alta calidad con un cable HDMI que tenga el logotipo de HDMI. Se recomienda usar el cable HDMI de Sony.
• Compruebe la configuración del componente conectado si la imagen es de baja calidad o si el componente no emite audio mediante el cable HDMI.
• Es posible que el componente conectado cancele las señales de audio (frecuencia de muestreo, longitud de bits, etc.) que se transmiten desde una toma HDMI.
• Es posible que se interrumpa el sonido si se modifican la frecuencia de muestreo o el número de canales de las señales de emisión de audio del componente en reproducción.
• Si el componente conectado no es compatible con la tecnología de protección de derechos de autor (HDCP), es posible que la imagen y/o el sonido procedentes de la toma HDMI TV OUT se emita distorsionado o no se emita en absoluto.

En este caso, compruebe las especificaciones del componente conectado.

• No es recomendable el uso de un cable de conversión HDMI-DVI.
• Independientemente de la entrada que se seleccione para la unidad, las señales de video procedentes de la toma de entrada HDMI (BD/DVD IN o SAT IN) seleccionada la última vez se emitirán a través de la toma HDMI TV OUT. Esta unidad admite la transmisión de x.v.Color ampliada con HDMI versión 1.3.

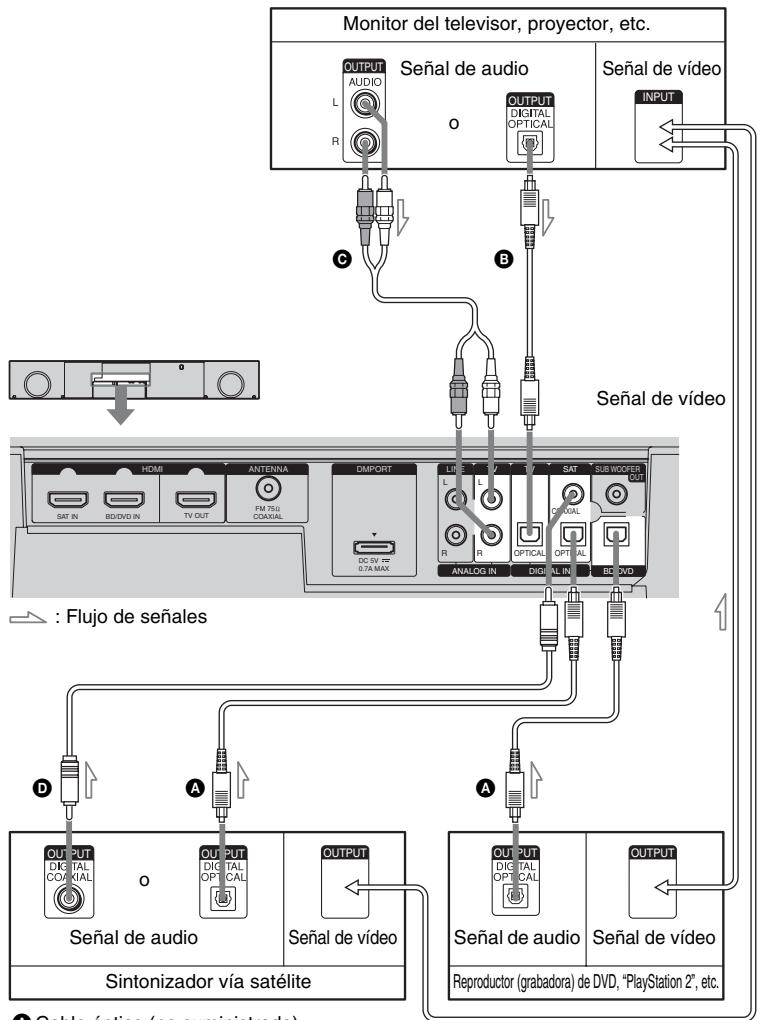

Conexión de componentes que no dispongan de tomas HDMI

Cuando conecte un reproductor (grabadora) de DVD, sintonizador vía satélite, "PlayStation 2", etc. que no disponga de tomas HDMI, conecte el dispositivo a la unidad mediante la toma DIGITAL IN OPTICAL o DIGITAL IN COAXIAL. Si el sintonizador vía satélite no dispone de toma OPTICAL OUT, conecte la unidad mediante la

toma DIGITAL IN COAXIAL. En este caso, no es necesario conectar todos los cables. Conecte los cables de audio en función de las tomas de los componentes.

Conecte el cable de alimentación de CA por último. *"PlayStation 2" es una marca comercial de Sony Computer Entertainment Inc.

A Cable óptico (no suministrado) Cable óptico (suministrado) Cable de audio (no suministrado) Cable digital coaxial (no suministrado)

Nota

• Si conecta la salida de audio del televisor a las tomas DIGITAL IN OPTICAL y ANALOG IN del sistema, la toma DIGITAL IN OPTICAL tiene prioridad.

Configuración de la emisión del sonido del componente conectado

En función de los ajustes de la salida de audio del componente conectado, el sonido puede emitirse únicamente en formato de 2 canales. En tal caso, ajuste el componente conectado para que emita el sonido en formato multicanal (PCM, DTS, Dolby Digital). Para obtener más información sobre los ajustes de salida de audio, consulte el manual de instrucciones suministrado con el componente conectado.

Conexión de una videograbadora o de un componente de audio

Conecte la unidad a una videograbadora o a un componente de audio mediante las tomas LINE IN.

Conecte el cable de alimentación de CA por último.

A Cable de audio (no suministrado) Flujo de señales

Conexión del adaptador DIGITAL MEDIA PORT

Podrá disfrutar del sonido procedente del componente conectado a la unidad si conecta un adaptador DIGITAL MEDIA PORT.

Conecte el cable de alimentación de CA por última vez.

Notas

• No conecte ni desconecte el adaptador DIGITAL MEDIA PORT con la unidad encendida.
• Cuando conecte el adaptador DIGITAL MEDIA PORT, asegúrese de insertar el conector con la marca de la flecha mirando hacia la marca de la flecha de la toma DMPORT. Para desconectar el adaptador DIGITAL MEDIA PORT, mantenga presionado y, a continuación, tire del conector para extraerlo.

Conexión del altavoz potenciador de graves

La unidad cuenta con un altavoz potenciador de graves incorporado. Sin embargo, si quiere aumentar aún más el efecto de graves, puede conectar un altavoz potenciador de graves externo a la unidad mediante un cable de conexión de audio. Conecte el cable de alimentación de CA por última vez.

A Cable de conexión de audio (no suministrado): Flujo de señales

Índice de componentes y controles

Para obtener más información, consulte las páginas indicadas entre paréntesis.

Panel frontal

1 (sensor remoto) (50) Recibe la señal del mando a distancia. 2 Indicador MULTI CH Se ilumina al reproducir una fuente multicanal. 3 Visor del panel frontal (18) 4 INPUT SELECTOR

Pulse este botón para seleccionar la fuente de entrada que desea reproducir.

5 PRESET+/-

Permiten seleccionar las emisoras presintonizadas.

6 VOLUMEN + / -

Pulse este botón para ajustar el nivel de volumen.

Se ilumina de la siguiente manera:

Verde: la unidad se encuentra encendida.

Ámbar: la función Control por HDMI está funcionando cuando la unidad se encuentra apagada.

Apagado: la unidad se encuentra apagada y la función Control por HDMI está desactivada.

8 I/ (encendido/en espera)

Pulse este botón para encender y apagar la unidad.

Panel táctil

Consejos

• El panel táctil funciona cuando está encendido.
• El panel táctil se ilumina momentáneamente al tocarlo o al encender la unidad. Para utilizarlo, toque primero el panel. El panel táctil se apaga si no se toca durante aproximadamente 10 segundos.

Nota

• Para utilizar el panel táctil, tóquelo ligeramente. No lo presione con fuerza.

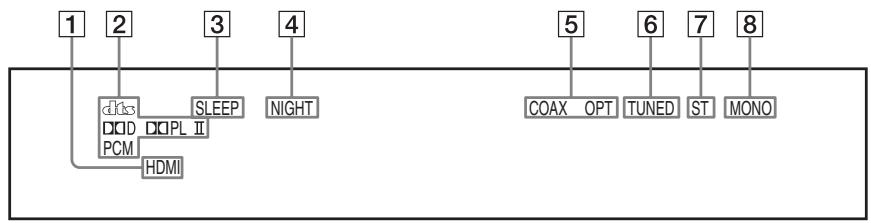

Visor del panel frontal

Acerca de las indicaciones del visor del panel frontal

1 HDMI (10, 50) Se ilumina al utilizar el cable HDMI. 2 Se enciende en función de las señales de entrada de audio. 3 SLEEP (48)

Parpadea cuando la función de temporizador de apagado está activa.

4 NIGHT (24)

Se ilumina en modo NIGHT.

5 COAX/OPT

Se ilumina según el cable que utilice.

6 TUNED (25)

Se ilumina al recibir una emisión de radio.

ST (25)

Se ilumina al recibir una emisión de radio en estéreo.

8 MONO (27)

Se ilumina al seleccionar "MONO" como modo de FM.

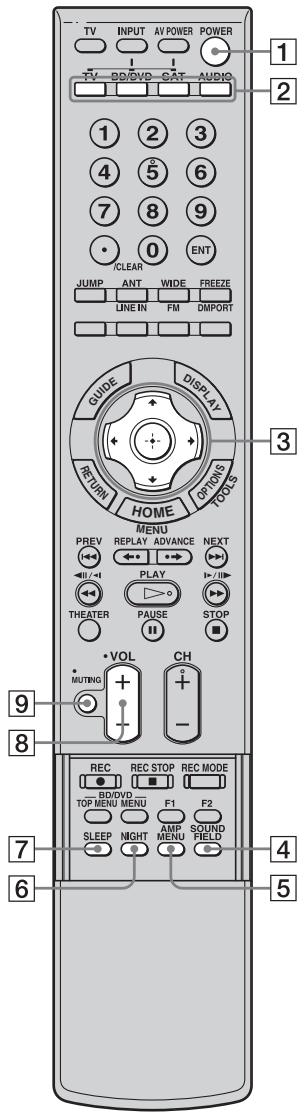

Mando a distancia

A continuación se describen los botones únicamente para el funcionamiento del amplificador. Consulte la página 37 para saber qué botones se utilizan en los componentes conectados.

Nota

• Oriente el mando a distancia hacia el sensor remoto de la unidad.

• Los botones 5, ▸ y CH + disponen de un punto táctil. Utilice los puntos táctiles como guía durante el uso del mando a distancia.

1 POWER (encendido/en espera)

Pulse este botón para encender y apagar la unidad.

2 Botones de entrada

Pulse uno de los botones para seleccionar el componente que desea utilizar. Los botones están asignados de fábrica para controlar componentes Sony. Puede programar el mando a distancia para controlar componentes que no sean de Sony si sigue los pasos que se indican en "Programación del mando a distancia para utilizar otros componentes" (página 33).

3 ←, ↑, ↓, →, 0

Pulse ←, ↑, ↓ o → para seleccionar los ajustes. A continuación, pulse + para introducir la selección.

4 SOUND FIELD

Pulse este botón para seleccionar el camino acústico (página 23).

5 AMP MENU

Pulse este botón para que aparezca el menú de la unidad (página 41).

6 NIGHT

Pulse este botón para activar la función de modo NIGHT (página 24).

SLEEP

Pulse este botón para activar la función de temporizador de apagado y el tiempo que tardará la unidad en apagarse automáticamente (página 48).

8 VOL +/- - Volumen

Pulse este botón para ajustar el volumen.

9 MUTING

Pulse este botón para desactivar el sonido.

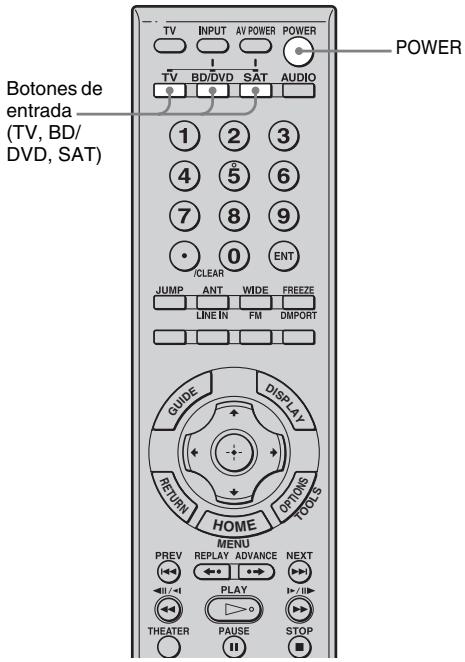

Ver la televisión

1 Encienda el televisor y elija un programa.

Para obtener más información, consulte el manual de instrucciones del televisor.

2 Encienda la unidad. 3 Pulse TV (blanco) en el mando a distancia. 4 Ajuste el volumen de la unidad.

Consejos

• Cuando conecte un televisor Sony, es posible seleccionar automáticamente la entrada de televisor Sony si pulsa el botón de entrada cuando el ajuste. Para obtener más información sobre los ajustes, consulte "Cambio de la entrada de video del televisor hasta la entrada de la unidad (Entrada SYNC: sólo para televisores Sony)" (página 32).
• Es posible que el sonido se emita desde el altavoz del televisor. En tal caso, ajuste el volumen del altavoz del televisor al mínimo.

Uso del sintonizador vía satélite

1 Encienda el televisor.

Para obtener más información, consulte el manual de instrucciones del televisor.

2 Encienda el sintonizador de satélite y la unidad. 3 Pulse SAT en el mando a distancia.

Cuando conecte un televisor Sony, es posible seleccionar automáticamente la entrada del televisor Sony si pulsa el botón de entrada después de ajustar (Input SYNC) - siga con el paso 5.

4 Cambie la entrada del televisor. Para obtener más información, consulte el manual de instrucciones del televisor. 5 Ajuste el volumen de la unidad.

Consejo

• Es posible que el sonido se emita desde el altavoz del televisor. En tal caso, ajuste el volumen del altavoz del televisor al mínimo.

Uso de discos Blu-ray Disc, DVD y de los sistemas "PlayStation 2" y "PlayStation 3"

1 Encienda el televisor. 2 Encienda el reproductor (grabadora) de Blu-ray Disc/DVD, la "PlayStation 2" o la "PlayStation 3" y la unidad. 3 Pulse BD/DVD en el mando a distancia.

Cuando conecte un televisor Sony, es posible seleccionar automáticamente la entrada del televisor Sony si pulsa el botón de entrada después de ajustar (Input SYNC) - siga con el paso 5.

4 Cambie la entrada del televisor.

Para obtener más información, consulte el manual de instrucciones del televisor.

5 Reproduzca el disco.

Consejo

• Aunque reproduzca Dolby True HD, Dolby Digital Plus o DTS HD con un componente conectado compatible con estos formatos de sonido, el sistema los aceptará como Dolby Digital o DTS. Cuando reproduzca estos formatos de sonido de alta calidad, ajuste el componente conectado para que emita el sonido en formato PCM multicanal, si es posible.

Escucha de equipos analógicos

Es posible disfrutar del sonido de una videograbadora, de un reproductor de audio portátil, etc.

1 Pulse AUDIO en el mando a distancia. 2 Pulse LINE IN en el mando a distancia. 3 Encienda el reproductor analógico y reproduzca un CD.

Uso de un componente conectado a través de la conexión DMPORT

1 Pulse AUDIO en el mando a distancia. 2 Pulse DMPORT en el mando a distancia. 3 Inicie la reproducción en el componente conectado.

Consejos

• Si escucha MP3 u otros archivos de música comprimidos mediante una fuente de audio portátil, puede mejorar la calidad del sonido. Pulse SOUND FIELD varias veces hasta que aparezca "P. AUDIO" en el visor del panel frontal.
• Si dispone de un televisor Sony, puede crear automáticamente la entrada del televisor y la unidad si ajusta "Input SYNC" (página 32).

Nota

• Al pulsar AUDIO, la entrada pasa a la última entrada (LINE IN, FM, DMPORT) seleccionada con el mando a distancia.

Función de sonido envolvente

Cómo disfrutar del efecto de sonido envolvente

Selección del camino acústico

Esta unidad puede crear sonido envolvente multicanal. Es posible crear el campo acústico deseado mediante la selección de uno de los campos acústicos preprogramados de la institución.

Pulse SOUND FIELD.

Aparecerá el campo acústico actual.

Cada vez que pulsa el botón SOUND FIELD, la visualización cambia de forma cíclica como sigue:

STANDARD → CINEMA → MUSIC →

SPORTS → NEWS → P.AUDIO*

Pulse SOUND FIELD varias veces hasta que aparezca el campo acústico que desee.

PCM HDMI

STANDARD

Campos acústicos disponibles

Campo acústico	Efecto
STANDARD	Disfrute de sonido normal.
CINEMA	Disfrute de un potente sonido en el que se resalten los bajos y se mejora la presencia.
MUSIC	Este campo acústico es el mejor para eschar murúa y permite disfrutar de la experiencia del sonido involventa completeness.
SPORTS	Disfrute del ambiente de los deportes y escuche una descripción Emotionalmente y detallada.
NEWS	Escuche la voz del presentador claramente.
P.AUDIO	Disfrute de un sonido mejorado al eschar MP3 uthers archivos de música comprimidos mediante una fuente de audio portéttil.

• "P.AUDIO" solo aparece cuando se selecciona DMPORT o LINE IN como fuente de entrada para la reproducción.

Consejos

• Los campos acústicos memorizados para cada entrada se conservan incluso si desconecta el cable de alimentación de CA.
• El sonido multicanal se procesa mediante la característica de sonido envolvente en cualquier campo acústico. Además, el sonido multicanal se procesa mediante la característica de sonido envolvente para cualquier sonido bajo de los campos "CINEMA" o "SPORTS".

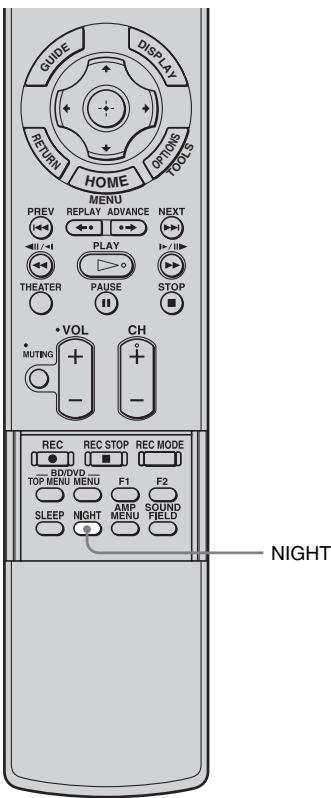

Cómo escuchar el sonido con el volumen bajo (modo NIGHT)

Este modo reduce los efectos de sonido y permite escuchar con nitidez los diálogos incluso a niveles de volumen bajo.

Pulse NIGHT.

Para cancelar el modo NIGHT, pulse NIGHT de nuevo.

Nota

• Si el nivel del volumen está ajustado en un valor alto, antes de seleccionar el modo NIGHT, es posible que se emita de repente un sonido alto al desactivar dicho modo. Baje el volumen primero.

Consejo

• Es posible escuchar sonido Dolby Digital a un volumen bajo mediante AUDIO DRC (página 45).

Funciones del sintonizador

Presintonización de emisoras de radio

Es posible presintonizar 20 emisoras de FM. Antes de sintonizarlas, asegúrese de bajar el volumen al mínimo.

1 Pulse AUDIO en el mando a distancia. 2 Pulse FM en el mando a distancia.

3 Mantenga pulsado TUNING + o – hasta que se inicie la exploración automática. La exploración se detendrá cuando la unidad sintonice una emisora. “TUNED” y “ST” (en el caso de un programa estéreo) se iluminarán en el visor del panel frontal.

4 Pulse MENU. 5 Pulse ↑/↓ varias veces antes de que aparezca "Memory?" en el visor del panel frontal. 6 Pulse

Aparecerá un número de presintonización en el visor del panel frontal.

7 Pulse / para seleccionar el número de presintonización deseado.

Consejo

• Es posible seleccionar directamente el número de presintonización pulsando los botones numéricos.

8 Pulse 十

Aparecerá "Complete!" en el visor del panel frontal y la emisora quedará almacenada.

9 Pulse MENU. 10 Repita los pasos del 3 al 9 para almacenar otras emisoras.

Para borrar una presintonía

Vuelva a empezar el procedimiento desde el paso 4.

Asignación de nombres a las emisoras presintonizadas

Es posible introducir un nombre para las emisoras presintonizadas. Dichos nombres (por ejemplo, "XYZ") aparecerán en el visor del panel frontal al seleccionar una emisora.

Tenga en cuenta que no es posible introducir más de un nombre para cada emisora presintonizada. Pueden introducirse hasta 10 caracteres.

1 Pulse AUDIO en el mando a distancia. 2 Pulse FM en el mando a distancia.

Se sintonizará la última emisora recibida.

3 Pulse PRESET + o - varias veces para seleccionar la emisora presintonizada para la que desea crear un nombre de índice. 4 Pulse MENU. 5 Pulse / varias veces hasta que aparezca "Name In?" en el visor del panel frontal.

Name

In?

6 Pulse 十 + 7 Cree un nombre mediante ← / / / →.

Pulse / para seleccionar un carácter y a continuación pulse → para desplazar el cursor a la siguiente posición.

Es posible introducir letras, números y otros símbolos para el nombre de una emisora.

Si se introduce un carácter incorrecto

Pulse ← / → varias veces hasta que parpadee el carácter que desea cambiar y, a continuación, pulse / para seleccionar el carácter deseado.

Para borrar un carácter, pulse ← / → varias veces hasta que parpadee el carácter que desea borrar y, a continuación, pulse CLEAR.

8 Pulse

Aparecerá "Complete!" en el visor del panel frontal y el nombre de la emisión quedará almacenado.

TUNED ST Com p l e t e!

9 Pulse MENU.

Cómo escuchar la radio

Presintonice primero las emisoras de radio en la memoria de la unidad (consulte "Presintonización de emisoras de radio" (página 25)).

1 Pulse AUDIO en el mando a distancia. 2 Pulse FM en el mando a distancia.

Se sintonizará la última emisora recibida.

3 Pulse PRESET + o - varias veces para seleccionar la emisora presintonizada.

Cada vez que pulse el botón, la unidad sintonizará una emisora presintonizada distinta.

Consejo

• Es posible seleccionar directamente el número de presintonización pulsando los botones numéricos.

4 Pulse VOL + / - para ajustar el volumen.

Cómo desactivar la radio

Pulse POWER en el mando a distancia o l/ en la unidad para apagarla.

Para cambiar la entrada, pulse el botón de entrada.

Para escuchar emisoras de radio no presintonizadas

Utilice la sintonización manual o automática siguiendo las instrucciones del paso 3. Para la sintonización manual, pulse TUNING + o - varias veces. Para la sintonización automática, mantenga pulsado TUNING + o -. La sintonización automática se detendrá cuando la unidad sintonice una emisión. Para detener manualmente la sintonización automática, pulse TUNING + o -.

Si el programa de FM presenta ruidos

Si un programa de FM tiene demasiadas interferencias, se recomienda seleccionar la recepción monoaural. El efecto estéreo se perderá, pero la recepción mejorará.

1 Pulse MENU. 2 Pulse / varias veces hasta que aparezca "FM Mode?" en el visor del panel frontal y, a continuación, pulse o → . 3 Pulse / para seleccionar "MONO".

• ST: recepción estéreo.
• MONO: recepción monoaural.

4 Pulse El ajuste habrá finalizado. 5 Pulse MENU.

Consejo

• Para mejorar la recepción, cambie la orientación de la antena monofilar de FM.

Característica de "BRAVIA" Sync

¿Qué es “BRAVIA” Sync?

Al conectar componentes Sony compatibles con "BRAVIA" Sync mediante un cable HDMI (no suministrado), el funcionamiento se simplifica de la siguiente forma:

• Reproducción mediante una pulsación: al reproducir un componente como, por ejemplo, un reproductor (grabadora) de Blu-ray Disc/DVD, la unidad y el televisor se encienden automáticamente y seleccionan la entrada HDMI correspondiente.
• Control de audio del sistema: al mirar la televisión, es posible seleccionar que se emita el sonido a través del altavoz del televisor o los altavoces de la barra de sonido.

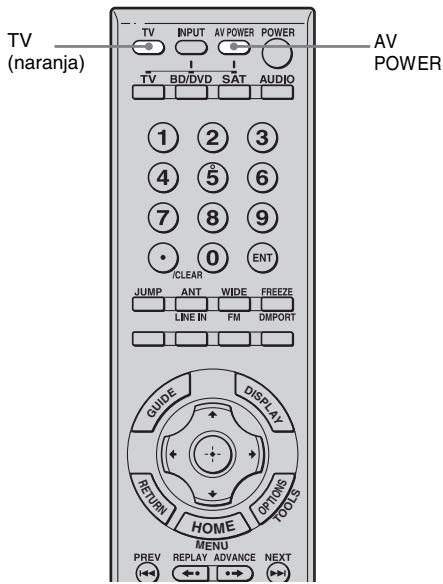

• Apagado del sistema: al apagar el televisor, la unidad y los componentes conectados también se apagan de forma simultánea.

"BRAVIA" Sync es compatible con televisores Sony, reproductores de Blu-ray Disc/DVD, amplificadores AV y otros dispositivos que dispongan de la función de Control por HDMI.

CONTROL POR HDMI es un estándar de función de control mutuo empleado por el CEC (Consumer Electronics Control) para HDMI (High-Definition Multimedia Interface).

La función de Control por HDMI no puede utilizarse en los siguientes casos:

• Al conectar la unidad a un componente que no sea compatible con la función de Control por HDMI.
• Al conectar la unidad y los componentes mediante una conexión que no sea HDMI.

Se recomienda conectar el sistema a productos que incluyan la función "BRAVIA" Sync.

Nota

• Dependiendo del componente conectado, es posible que la función de Control por HDMI no pueda utilizarse. Consulte el manual de instrucciones del componente.

Preparativos para la función “BRAVIA” Sync

Para poder usar la función "BRAVIA" Sync, active la función de Control por HDMI tanto para la unidad como para el componente conectado.

Si conecta un televisor Sony con función de Control por HDMI, la función equivalente de la unidad y del componente conectado podrá ajustarse de manera simultánea mediante el ajuste de la función de Control por HDMI del televisor.

1 Asegúrese de que la unidad está conectada al televisor y a los componentes conectados (los cuales deben ser compatibles con la función de Control por HDMI) mediante cables HDMI (no suministrados). 2 Encienda la unidad, el televisor y los componentes conectados. 3 Seleccione la entrada de la unidad conectada al componente que desea ver (BD/DVD, SAT) y cambie la entrada HDMI del televisor de modo que la imagen aparezca en la pantalla del componente conectado. 4 Active la función de Control por HDMI del televisor.

La función de Control por HDMI de la unidad y del componente conectado se activarán de forma simultánea.

Durante el ajuste, aparecerá "SCANNING" en el visor del panel frontal. Cuando haya finalizado el ajuste, aparecerá

"COMPLETE" en el visor del panel frontal.

Espere hasta que se complete el ajuste.

Si "SCANNING" o "COMPLETE" no aparecen tras realizar los pasos anteriores

Ajuste la función de Control por HDMI de la unidad y del componente conectado de forma individual.

1 Pulse AMP MENU. 2 Pulse / varias veces hasta que aparezca "CUSTOMIZE" y, a continuación, pulse o → . 3 Pulse / varias veces hasta que aparezca "CTRL:HDMI" y, a continuación, pulse o → . 4 Pulse / para seleccionar "CTRL ON". 5 Pulse AMP MENU. El menú AMP se desactivará. La función de Control por HDMI se activará.

6 Active la función de Control por HDMI del componente conectado.

Para obtener más información sobre cómo ajustar el componente conectado, consulte el manual de instrucciones de dicho componente.

7 Seleccione la entrada de la unidad conectada al componente para el que desea utilizar la función de Control por HDMI (BD/DVD, SAT) y repita el paso 6.

Si añade o vuelve a conectar un componente

Vuelva a realizar los pasos descritos en los apartados "Preparativos para la función "BRAVIA" Sync" y "Si "SCANNING" o "COMPLETE" no aparecen tras realizar los pasos anteriores".

Notas

• Durante el ajuste de la referencia de Control por HDMI para la unidad, la referencia de control de audio del sistema no funciona.
• Si no es posible ajustar de forma simultánea la función de Control por HDMI para el componente conectado mediante el ajuste de la función de "CONTROL POR HDMI" del televisor, ajuste la función de Control por HDMI mediante el menú del componente conectado.
• Para obtener más información sobre cómo ajustar el televisor y los componentes conectados, consulte el manual de instrucciones de dichos dispositivos.

Consejo

• El ajuste predeterminado de la referencia de Control por HDMI de la unidad es "CTRL OFF".

Utilización de discos Blu-ray Disc/DVD

(Reproducción mediante una pulsación)

Inicia la reproducción en el componente conectado.

La unidad y el televisor se encenderán de forma automática y seleccionarán la entrada HDMI correspondiente.

Nota

• En función del televisor, es posible que no se emita el principio del contenido.

Consejo

• Puede utilizar un reproductor (grabadora) de Blu-ray Disc/DVD conectado a la unidad, especialmente si esta última está apagada. En tal caso, el indicador POWER/ACTIVE STANDBY se iluminará en ámbar.

Emisión del sonido del televisor a través de los altavoces

(Control de audio del sistema)

Mediante una sencilla operación, podrá disfrutar del sonido del televisor a través de los altavoces de la unidad. Para obtener más información, consulte el manual de instrucciones del televisor.

Pulse POWER para encender la unidad.

El sonido se emitirá a través del altavoz de la unidad. Al apagar la unidad, el sonido se emitirá a través del altavoz del televisor.

Notas

• Si se enciende el televisor antes que la unidad, el sonido de este no se emitirá durante unos instantes.
• Si conecta un televisor que no disponga de referencia de control de audio del sistema, dicha función no podrá utilizarse.

Consejo

• Es posible ajustar el volumen y desactivar el sonido de la unidad mediante el mando a distancia del televisor.

Utilización de los botones de entrada del mando a distancia

Los botones de entrada (TV (blanco), BD/DVD, SAT) funcionan en la siguiente manera:

• BD/DVD, SAT: como la entrada del televisor también se cambia de manera automática, podrá ver las imágenes del componente seleccionado en el televisor con tan solo pulsar los botones.
• TV: la entrada del televisor se cambiará automáticamente. Si conecta un televisor Sony, podrá ver la televisión con tan solo pulsar los botones.

Consejo

• Es posible controlar componentes conectados pulsando los botones de entrada. Para obtener más información, consulte "Control de los componentes conectados" (página 37).

Cómo apagar el televisor, la unidad y los componentes conectados

(Apagado del sistema)

Cuando apague el televisor mediante el botón POWER del mando a distancia del mismo, la unidad y los componentes conectados se apagarán de forma automática.

Asimismo, cuando apague el televisor mediante el mando a distancia del sistema, la unidad y los componentes conectados se apagarán de manera automática.

1 Pulse TV (naranja). 2 Pulse AV POWER.

El televisor, la unidad y el componente conectado se apagarán.

Nota

• En función de su estado, es posible que los componentes conectados no se apaguen. Para obtener más información, consulte el manual de instrucciones suministrado con los componentes conectados.

Ajustes avanzados

Cambio de la entrada de video del televisor junto con la entrada de la unidad (Entrada SYNC: solo para televisores Sony)

Es posible ajustar el mando a distancia de manera que la entrada de video del televisor cambie al cambiar la entrada de la unidad con el mando.

Nota

• No utilice la función de Control por HDMI cuando esté activada la función de entrada SYNC para botones distintos de TV (blanco) y DMPORT. Para obtener más información, consulte "Características de "BRAVIA" Sync" (página 28).

1 Seleccione el botón de entrada al que desea asignar la entrada SYNC.

Para TV, BD/DVD y SAT

Pulse TV (naranja) mientras mantiene pulsado el botón de entrada (TV (blanco), BD/DVD, SAT) correspondiente al componente que desea utilizar.

Por ejemplo, si se dispone a utilizar un reproductor de DVD, pulse BD/DVD. El botón de entrada que ha pulsado parpadeará.

Para LINE IN, FM y DMPORT

1 Pulse TV (naranja) mientras mantiene pulsado AUDIO. 2 Pulse el botón de entrada (LINE IN, FM, DMPORT) correspondiente al componente que desea utilizar.

2

Consulte la suma tabla para saber qué número de botón corresponde a la toma de entrada del televisor que ha conectado y pulse el número.

El botón de entrada (TV, BD/DVD, SAT, AUDIO) se ilumina al pulsar el botón número.

Toma de entrada del televisor*	Botón del mando a distancia (códigos)
VIDEO 1	21
VIDEO 2	22
VIDEO 3	23
VIDEO 4	24
VIDEO 5	25
VIDEO 6	26
VIDEO 7	27
VIDEO 8	28
COMPONENT 1	29
COMPONENT 2	30
COMPONENT 3	31
COMPONENT 4	32
HDMI 1	33
HDMI 2	34
HDMI 3	35
HDMI 4	36
HDMI 5	37
Programa de television**	38
Ninguna	20

• Es posible que el nombre de la toma de entrada del televisor varíe en función del modelo de televisor. ** Este ajuste permite cambio de la entrada actual a un programa de televisión. Se asigna de forma predeterminada al botón TV (blanco).

Consejo

• Pulse 20 si no desea enviar señales al televisor.

3 Pulse ENT.

Se completan los ajustes cuando el botón de entrada que ha pulsado en el paso 1 parpadea dos veces.

4 Repita los pasos del 1 al 3 para programar el mando a distancia.

Notas

• Se ha producido un error si el botón de entrada que ha pulsado en el paso 1 parpadea cinco veces. Lleve a cabo el proceso de nuevo desde el paso 1.
• Los dos últimos dígitos introducidos son correctos.

Para cancelar la programación

Pulse el botón de entrada (TV, BD/DVD, SAT) que pulsó en el paso 1. Para LINE IN, FM y DMPORT, pulse AUDIO.

Si la programación no funciona, verifique lo siguiente:

• Si el botón de entrada que pulsó en el paso 1 no se enciende, significa que las pilas disponen de poca energía restante. Sustitúyalas.
• Si no pulsa el siguiente botón antes de que transcurran 60 segundos durante el proceso de registro, se cancelará la operación. Lleve a cabo el proceso de nuevo desde el paso 1.
• Si el botón de entrada que ha pulsado en el paso 1 parpadea cinco veces antes de pulsar ENT en el paso 3, significa que se ha producido un error. Lleve a cabo el proceso de nuevo desde el paso 1.

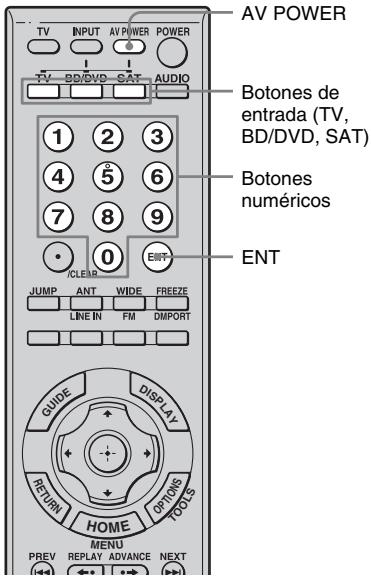

Programación del mando a distancia para utilizar otros componentes

Puede programar el mando a distancia para controlar componentes que no sean de Sony simplemente almacenando las señales de control. Una vez memorizadas las señales de control, podrá utilizar dichos componentes como parte de la unidad.

Además, también puede programar el mando a distancia para los componentes de Sony que el mando no pueda controlar. Tenga en cuenta que el mando a distancia solo puede controlar componentes que admitan señales de control inalámbricas por infrarrojos.

No es posible registrar ningún otro componente que no sea un televisor en el botón TV del mando a distancia.

1 Pulse AV POWER mientras mantiene pulsado el botón de entrada (TV, BD/DVD, SAT) correspondiente al componente que desea utilizar.

Por ejemplo, si se dispone a utilizar un reproductor de DVD, pulse BD/DVD.

El botón de entrada que ha pulsado parpadearía.

2 Consulte el número de fabricante del componente que desea operar y pulse el botón número.

Consulte las tablas de las páginas 35 y 36 para obtener más información sobre los códigos numéricos que corresponden al componente y al fabricante del componente (el primer dígito y los dos últimos dígitos del código numérico corresponden a la categoría y al código del fabricante, respectivamente).

Si hay dos o más códigos numéricos, puede seleccionar uno de ellos.

El botón de entrada (TV, BD/DVD, SAT) se ilumina al pulsar el botón número.

3 Pulse ENT. Se completan los ajustes cuando el botón de entrada que ha pulsado en el paso 1 parpadea dos veces. 4 Repita los pasos del 1 al 3 para controlar otros componentes.

Para cancelar la programación

Pulse el botón de entrada (TV, BD/DVD, SAT) que pulsó en el paso 1.

Para activar la entrada una vez programada

Pulse el botón programado para activar la entrada que desee.

Si la programación no funciona, verifique lo siguiente:

• Si el botón de entrada que pulsó en el paso 1 no se enciende, significa que las pilas disponen de poca energía restante. Sustitúyalas.
• Si no pulsa el botón antes de que transcurran 60 segundos durante el proceso de registro, se cancelará la operación. Lleve a cabo el proceso de nuevo desde el paso 1.
• Si el botón de entrada que ha pulsado en el paso 1 parpadea cinco veces antes de pulsar ENT en el paso 3, significa que se ha producido un error. Lleve a cabo el proceso de nuevo desde el paso 1.

Notas

• Sólo es posible programar un número de fabricante entre el 500 y el 599 en el botón TV (blanco).
• En el paso 1, si se pulsan varios botones de entrada (TV, BD/DVD, SAT), sólo el último se considerará.
• En el caso de códigos numéricos, sólo son válidos los últimos tres dígitos introducidos.

Para borrar la memoria del mando a distancia

Mantenga pulsado VOL - en primer lugar y, a continuación, mantenga pulsado POWER. A continuación, cuando mantiene pulsados los dos primeros botones, pulse AV POWER. Todos los botones de entrada (TV, BD/DVD, SAT, AUDIO) parpadearán al mismo tiempo y, a continuación, se apagarán.

Códigos numéricos correspondientes al componente y al fabricante del componente

Utilice los códigos numéricos de las tablas de las páginas 35 y 36 para controlar componentes que no sean de Sony, así como componentes de Sony que no se suelen poder controlar mediante el mando a distancia. Dado que la señal del mando a distancia que aceptan los componentes varía en función del modelo y el año de fabricación, es posible que ciertos componentes tengan más de un código asignado. Si no consigue programar el mando a distancia con uno de los códigos, inténtelo con el resto.

Los valores iniciales aparecerán subrayados.

Notas

• Los códigos numéricos están basados en la información más reciente facilitada por cada marca. Aun así, existe la posibilidad de que algunos componentes no respondan ante uno o varios códigos.
• Es posible que no pueda usar todos los botones de entrada de este mando a distancia para determinados componentes.

Ajustes predeterminados

Los ajustes predeterminados de cada entrada son los siguientes.

Entrada	Código(s)
TV	Televisor 501
BD/DVD	Grabadora de Blu-ray Disc 310
SAT	Sintonizador vía satélite 801

Para controlar un reproductor de CD

Fabricante	Código(s)
SONY	101, 102, 103
DENON	104, 123
JVC	105, 106, 107
KENWOOD	108, 109, 110
MARANTZ	116
ONKYO	112, 113, 114
PIONEER	117
YAMAHA	120, 121, 122

Para controlar una pletina DAT

Fabricante	Código(s)
SONY	203
PIONEER	219

Para controlar una pletina de cassettes

Fabricante	Código(s)
SONY	201, 202
DENON	204, 205
PIONEER	213, 214
YAMAHA	217, 218

Fabricante	Código(s)
SONY	301

Para controlar una videograbadora

Fabricante	Código(s)
SONY	701, 702, 703, 704, 705, 706
HITACHI	722, 725, 729, 741
JVC	726, 727, 728, 736
MITSUBISHI/MGA	732, 733, 734, 735
PANASONIC	729, 730, 737, 738, 739, 740
PHILIPS	729, 730, 731
PIONEER	729
SAMSUNG	742, 743, 744, 745
SANYO	717, 720, 746
SHARP	748, 749
TOSHIBA	747, 756

Para controlar un reproductor de DVD

Fabricante	Código(s)
SONY	401, 402, 403
PANASONIC	406, 408, 425
PHILIPS	407
PIONEER	409, 410
TOSHIBA	404, 421
DENON	405
HITACHI	416
SAMSUNG	416, 422

Para controlar una grabadora de DVD

Fabricante	Código(s)
SONY	401, 402, 403

Para controlar un televisor

Fabricante	Código(s)
SONY	501
DAEWOO	504, 505, 506, 515, 544
LG/GOLDSTAR	503, 511, 512, 515, 517, 544, 568, 578
HITACHI	503, 513, 514, 515, 517, 519, 544, 557, 571
JVC	516, 552
MITSUBISHI/MGA	503, 519, 527, 544, 566, 568
NEC	503, 517, 520, 540, 544, 554, 566
PANASONIC	509, 524, 553, 559, 572
PHILIPS	515, 518, 557, 570, 571
PIONEER	509, 525, 526, 540, 551, 555, 579
SAMSUNG	503, 515, 517, 531, 533, 544, 557, 562, 563, 566, 569
ANYO	508, 545, 546, 560, 567
SHARP	517, 535, 550, 561, 565, 577
TOSHIBA	535, 540, 541, 551

Para controlar una grabadora de disco duro

Fabricante	Código(s)
SONY	307, 308, 309

Para controlar un reproductor/grabadora de Blu-ray Disc

Fabricante	Código(s)
SONY	310, 311, 312
PANASONIC	331, 332, 333

Para controlar un HDD/DVD COMBO

Fabricante	Código(s)
SONY	401, 402, 403
SHARP	459, 460, 461
HITACHI	441, 442, 443
JVC	444, 445, 446, 447, 459, 460, 461
MITSUBISHI	448, 449
PANASONIC	450, 451, 452
PIONEER	453, 454, 455, 456, 457, 458
TOSHIBA	462, 463, 464

Para controlar un DVD/VIDEO COMBO

Fabricante	Código(s)
SONY	411

Control de los componentes conectados

Puede controlar los componentes conectados con el mando a distancia de esta unidad.

Es posible que no se pueda seleccionar determinadas funciones según el equipo. En tal caso, selecciónelas mediante el mando a distancia suministrado con el equipo.

* Los botones 5, y CH + disponen de un punto táctil. Utilice los puntos táctiles como guía durante el uso del mando a distancia.

Control de los componentes

1 Pulse uno de los botones de entrada (TV (blanco), BD/DVD, SAT) para seleccionar el componente que desea controlar.

El componente asignado al botón de entrada seleccionado se activará.

2 Pulse el botón correspondiente a la operación que desea realizar. Para ello, consulte la tabla.

Consejo

• Es posible usar el mando a distancia como si fuera el mando de un televisor durante 60 segundos tras pulsar el botón TV (naranja).

Si no pulsa el botón asignado en 60 segundos durante el registro o pulsa de nuevo TV (naranja), la operación se anulará.

Operaciones más frecuentes

Botón del mando a distancia		Función
1	Botones numéricos	Permitte selecciónar canales y pistas directamente.
2	ENT	Permitte introducir la selección.
28	AV POWER	Permitte encender y apagar el television y otros componentes de audio y videoo.

Para controlar el televisor

Botón del mando a distancia		Función
1	Botones numéricos	Permiten selectionar los canales.
3	FREEZE	Púlselo una vez para visualizar una imagen congelada del programa selectionado. Púlselo de nuevo pararegarser al programa.
4	WIDE	Púlselo paraaabstur emodo piranámico.
5	DISPLAY	Púlselo paravisualizar el número de canal actual, etc.
6←, ↑, ↓, →, +		Selección un elemento deCTL e introduce la selección.
7	TOOLS	Permitte acceder a-distintas OPCIONes de visualización y Cambiar/realizar ajustes en función del formatting de la fuente y la pantalla.
8	MENU	Permitte seleccionar canales o fuentes de entrada y modifier los ajustes del telector.
12	CH+/−	Púlselos para explorar losDistinctos canales. Paraexplorarlos másrapidamente, mantenga pulsado + o−.
17	VOL (con punto naranja)	Pulse TV (naranja) paraencender el indicator del telector (blanco)y,acontinuación, pulse este botón paraaabstaretelevarlen del telectorm吲ntras el indicador del telector (blanco) seencuentra encendido.
18	MUTING (con punto naranja)	Pulse TV (naranja) paraencender el indicator del telector (blanco)y,acontinuación, pulse este botón para silenciar el sonido del telectorm吲ntras el indicador del telector (blanco) seencuentra encendido.
19	THEATER	Púlselo paraaabster de forma automática configuración deImagenóptima para verpelículas cuando conecte un telector Sony compatible con el botón THEATER.Asimismo, el audio Cambiará automátamente alaudio que emita la unidad cuando conecte el telector y la unidad mediante la conexión HDMI y lafunción de Control porHDMI estáactivada.

Botón del mando a distancia		Función
22	RETURN	Permitte volver a laULTima pantalla de cualesquiermenú que se hayaesorado.
23	GUIDE	Púlselo para visualizar laguía cuando vea canales analógicos o digitales.
24	JUMP	Púlselo para saltar hacia adelante y hacárz窗外 dos canales. El televisor alternará entre el canal actual y elultimate canal selecciónado.
25	ANT	Púlselo para cambio entre la entrada de VHF/UHF y la de CABLE.
26	●	Utilícelo jusqu con los botones 0-9 y ENT para selectionar canales digitales. Porejemplo, para introducir 2.1, pulse ②, ●, ① y ENT.
27	INPUT	Permitte selectionar la entrada.

Permite controlar la grabadora de Blu-ray Disc/grabadora de DVD/grabadora de disco duro

Botón del mando a distancia		Función
6	←, ↑, ↓, →, +	Selección un elemento deCTL e introduce la selección.
8	MENU	Muya el MENU.
9	•→	Permitte avanzar durante la visualización de programs grabados.
10	</▶>	Permitte el retroceso o el avance<rápido del disco si se pulsa durante la reproducción.
11	(producción)/ (pausa, púlselo de nuevo para reanudar la reproducción normal)/■(parada)	Botones del modo de reproducción.
12	CH +/-	Modifica los canales.
13	REC ●/REC STOP /REC MODE	Botones de modo de grabación.
16	BD/DVD TOP	Muestra el menú de principal/menú del disco.
	MENU
	BD/DVD MENU
20	←·	Permitte retroceder@msteadas se visualizanprogramas grabados o endirecto.
21	→	Permitte avanzar alsiguiente capítulo disponible.
	<	Avanza y retrocede loscapítulos.
27	INPUT	Permitte selecciónar la entrada.

Permite controlar el reproductor de Blu-ray Disc/reproductor de DVD

Botón del mando a distancia		Función
6←, ↑, ↓, →, +		Selección un elemento deCTL e introduce la selección.
8	MENU	Muesa el MENU.
9	·→	Avance.
10	</▶>	Permite el retroceso o el avance rápido del disco si se pulsa durante la reproducción.
11	(producción)/ (pausa, púlselo de nuevo para reanudar la reproducción normal)/■ (parada)	Botones del modo de reproducción.
16	BD/DVD TOP MENU	Muesa elCTL de principal/menú del disco.
	BD/DVD MENU
20	←·	Retroceso.
21	</▶>	Avanza y retrocede los capítulos.
27	INPUT	Permite selectionar la entrada.

Para controlar la videograbadora

Botón del mando a distancia		Función
6←,↑,↓,→,⊕		Selección un elemento de menú e introduce la selección.
8	MENU	Muestra el MENU.
10	</▶	Permitte el retroceso o el avance<rápido del disco si se pulsa durante la reproducción.
11	(producción)/ (pausa, púlselo de nuevo para reanudar la reproducción normal)/■(parada)	Botones del modo de reproducción.
12	CH +/-	Selección los canales presintonizados.
13	REC ●/REC STOP /REC MODE	Botones de modo de grabación.
27	INPUT	Permitte seleccionar la entrada.

Permite controlar el HDD/DVD COMBO

Botón del mando a distancia		Función
6←, ↑, ↓, →, +	Permitte desplazar el resultado (cursor) y selección el elemento.
8	MUESTE	Muestra el MENU.
9	·→	Permitte avanzar.
10	←/→	Permitte el retroceso o el avance rápido del disco si se pulsa durante la reproducción.
11	(producción)/ (pausa, púlselo de nuevo para reanudar la reproducción normal)/■ (parada)	Botones del modo de reproducción.
13	REC ●/REC STOP ■/REC MODE	Botones de modo de grabación.
14	F2	Permitte selectionar el DVD.
15	F1	Permitte selectionar el HDD.
16	BD/DVD TOP MENU	Muestra el menú de principal/menú del disco.
	BD/DVD MENU

Botón del mando a distancia	Función
20←·	PermitteATTER al modo de repetition.
21|←/→|	Permitte specifiesar el capítulo o pista anterior o seguidente.
27INPUT	Permitte selecciónar la entrada.

Permite controlar el DVD/VIDEO COMBO

Botón del mando a distancia		Función
6←, ↑, ↓, →, ⊙	Permitte desplazar el resalto (cursor) y selección el elemento para el DVD. Introduzca el canal para la videograbadora cuando se選擇arlo mediante los botones numéricos.
8	MENU	Muestra el MENU.
10	</▶	Permitte el retroceso o el avance=rápido del disco si se pulsa durante la reproducción.
11	(producción)/ (pausa, púlsole de nuevo para reanudar la reproducción normal)/■ (parada)	Botones del modo de reproducción.
12	CH +/-	Permitte modifier los canales para la videograbadora. Ajusta la búsqueada de canales para la videograbadora.
13	REC ●/REC STOP ■/REC MODE	Permitte grabar mediante la videograbadora.
14	F2	Permitte selectionar el DVD.
15	F1	Permitte selectionar la videograbadora.
21	</▶	Realiza una búsqueada de indices.
27	INPUT	Permitte selectionar la entrada.

Botón del mando a distancia	Función
6←, ↑, ↓, →, ↕	Selección un elemento deCTL e introduce la selección.
8 MENU	Muestra el MENU.
12 CH +/-	Modifica los canales.
23 GUIDE	Muestra el menú de guía.
24 JUMP	Púlselo para saltar hacía adelante y hacía antes de dos canales.

Para controlar un receptor de televisión por cable

Botón del mando a distancia	Función
12 CH +/-	Modifica los canales.
24 JUMP	Púlselo para saltar hacía adelante y hacía antes dos canales.

Para controlar el reproductor de CD, DAT o MD, o la pletina de casetes

Botón del mando a distancia	Función
10	Permitte el retroceso o el avance=rápido del disco si se pulsa durante la reproducción.
11	Botones del modo de reproducción.
21	Avanza y retrocede las pistas.

Nota

• Las explicaciones anteriores se muestran a modo de ejemplo. En función del componente, tal vez no sea posible realizar todo lo descrito anteriormente o bien se pueda realizar de forma distinta a la descrita.

Configuración y ajustes mediante el menú del amplificador

3 Pulse AMP MENU para acceder al menú AMP.

En las siguientes páginas se incluye información detallada de cada ajuste.

Utilización del menú AMP

Es posible ajustar los siguientes elementos con AMP MENU en el mando a distancia. Los valores predeterminados aparecerán subrayados.

AMP MENU

• Para obtener más información, consulte "Características de "BRAVIA" Sync" (página 28).

1 Pulse AMP MENU para acceder al menú AMP. 2 Pulse ← / ↑ / ↓ / → varias veces para seleccionar el elemento y el ajuste.

Ajuste del nivel de los altavoces

Puede ajustar el nivel del altavoz potenciador de graves y del central. Este ajuste se aplica a todos los campos acústicos.

1 Inicie la reproducción de la fuente codificada con efecto envolvente multicanal (DVD, etc.). 2 Pulse AMP MENU. 3 Pulse ↓ / ↑ varias veces hasta que aparezca "LEVEL" y, a continuación, pulse ⊕ o →

4 Pulse ↓/↑ varias veces para seleccionar "CNT LEVEL (nivel del altavoz central)" o "SW LEVEL (nivel del altavoz potenciador de graves)".

5 Pulse ⊕ o → 6 Mientras supervisa el sonido, pulse ↓/↑ varias veces para seleccionar el ajuste que desee.

Ajuste predeterminado: 0 (dB)

Es posible ajustar entre -6 (dB) y +6 (dB) en pasos de 1 (dB).

7 Pulse AMP MENU.

El menú AMP se desactivará.

Consejo

• Si se ha conectado el altavoz potenciador de graves (no suministrado), ajuste "SW LEVEL (nivel del altavoz potenciador de graves)" (página 16).

Escuchar sentido de emisión multiplex (DUAL MONO)

Podrá disfrutar del sonido de emisión multiplex cuando la unidad reciba una señal de emisión multiplex AC-3.

Nota

• Para recibir la señal AC-3, debe conectar un sintonizador digital vía satélite a la unidad mediante un cable óptico o un cable coaxial y ajustar el modo de salida digital de dicho sintonizador en AC-3.

1 Pulse AMP MENU.

2 Pulse ↓/↑ varias veces hasta que aparezca "CUSTOMIZE" y, a continuación, pulse ⊕ o →. 3 Pulse ↓/↑ varias veces hasta que aparezca "DUAL MONO" y, a continuación, pulse ⊕ o →. 4 Pulse ↓/↑ para seleccionar el sonido que desea.

• MAIN: Solamente se reproducirá el canal principal.
• SUB: Solamente se reproducirá el canal secundario.
• MAIN+SUB: El sonido principal se emite a través del altavoz izquierdo y el secundario, a través del derecho.

5 Pulse AMP MENU.

El menú AMP se desactivará.

Sincronización del retardo entre el sonido y la imagen (A/V SYNC)

Es posible retardar el sonido mediante esta función cuando la imagen es más lenta que el sonido.

1 Pulse AMP MENU. 2 Pulse / varias veces antes de que aparezca "CUSTOMIZE" y, a continuación, pulse o → .

3 Pulse / varias veces hasta que aparezca "A/V SYNC" y, a continuación, pulse o → . 4 Pulse / para seleccionar el ajuste.

SYNC ON: Ajusta la diferencia entre la imagen y el sonido. SYNC OFF: No realiza el ajuste.

5 Pulse AMP MENU.

El menú AMP se desactivará.

Notas

• Es posible que no pueda ajustar el retardo entre el sonido y la imagen a la perfección mediante esta referencia. - Esta función suele resultar útil para fuentes Dolby Digital, DTS y PCM lineal (2 canales) recibidas mediante conexión coaxial (audio), óptica (audio) o HDMI.

Escucha de sonido Dolby Digital a un volumen moderado (AUDIO DRC)

Reduce el rango dinámico de la pista de sonido. Es útil para disfrutar de películas a un volumen moderado. AUDIO DRC solo funciona con fuentes Dolby Digital.

1 Pulse AMP MENU. 2 Pulse / varias veces antes de que aparezca "CUSTOMIZE" y, a continuación, pulse o → .

3 Pulse / varias veces antes de que aparezca "AUDIO DRC" y, a continuación, pulse o → . 4 Pulse / para seleccionar el ajuste.

• OFF: No comprime el rango dinámico.
• STD: Reproduce la pista de sonido con el tipo de rango dinámico diseñado por el ingeniero de grabación. MAX: Comprime totalmente el rango dinámico.

5 Pulse AMP MENU.

El menú AMP se desactivará.

Cambio del brillo del visor del panel frontal (DIMMER)

Puede ajustar el brillo del visor del panel frontal en cualquiera de los 2 niveles.

1 Pulse AMP MENU. 2 Pulse / varias veces hasta que aparezca "CUSTOMIZE" y, a continuación, pulse o → . 3 Pulse / varias veces hasta que aparezca "DIMMER" y, a continuación, pulse o → .

4 Pulse / para seleccionar el brillo del visor del panel frontal.

• DIMMER ON: Luz débil.
• DIMMER OFF: Luz brillante.

5 Pulse AMP MENU.

El menú AMP se desactivará.

Cambio del ajuste del visor (DISPLAY)

Es posible seleccionar el ajuste del visor.

1 Pulse AMP MENU. 2 Pulse / varias veces hasta que aparezca "CUSTOMIZE" y, a continuación, pulse o → . 3 Pulse / varias veces hasta que aparezca "DISPLAY" y, a continuación, pulse o → .

4 Pulse / para seleccionar el ajuste del visor del panel frontal.

• DSPL ON: El visor aparece permanente.
• DSPL OFF: El visor aparece durante los instantes al utilizar la unidad.

Nota

• El visor aparece permanentemente cuando las funciones de desactivación del sonido o protección están activadas, incluso si se ha ajustado "DISPLAY" en "DSPL OFF".

5 Pulse AMP MENU.

El menú AMP se desactivará.

Uso del temporizador de apagado

Puede ajustar la unidad para que se apague en un tiempo predeterminado; de esta forma podrá quedarse dormido escuchando música. El tiempo puede programarse en intervalos de 10 minutos.

Pulse SLEEP.

Cada vez que pulse el botón, la visualización de instantes (el tiempo restante) cambiará de la siguiente forma:

Para comprobar el tiempo restante

Pulse SLEEP una vez.

Para cambiar el tiempo restante

Pulse SLEEP varias veces para seleccionar el tiempo que desee.

Para cancelar la función de temporizador de apagado

Pulse SLEEP varias veces hasta que aparezca "SLEEP OFF".

Nota

-Este ajuste es válido para esta unidad, no para el televisor conectado ni para el resto de componentes.

Información complementaria

Solución de problemas

Si le surge alguna de las siguientes dificultades cuando emplea la unidad, utilice esta guía de solución de problemas para resolver el problema antes de solicitar asistencia técnica. Si el problema persiste, consulte con el distribuidor Sony más cercano.

Especificaciones generales

La unidad no se enciende.

• Compruebe que el cable de alimentación de CA está correctamente conectado.

Si aparece alternativamente "PROTECTOR" y "PUSH POWER" en el visor del panel frontal.

Pulse POWER para apagar el sistema y compruebe que el elemento que sugiere "STANDBY" desaparece.

• Compruebe que no hay nada que bloquee los orificios de ventilación de la unidad. Una vez que haya realizado dicha comprobación y solucionado cualquier problema, encienda la unidad. Si no es capaz de detectar la causa del problema incluso después de haber comprobado el elemento anterior, póngase en contacto con su distribuidor Sony más cercano.

El sonido Dolby Digital o DTS multicanal no se reproduce.

• Compruebe que el Blu-ray Disc, DVD, etc. que está reproduciendo se haya grabado en formato Dolby Digital o DTS.
• Cuando conecte el reproductor de Blu-ray Disc, DVD, etc. a las tomas de entrada digital de esta unidad, compruebe el ajuste de audio (los ajustes de la calidad de audio) del componente conectado.

No es posible obtener el efecto de sonido envolvente.

• Procure un espacio mínimo de 300 mm (11 7/8 pulgadas) a derecha e izquierda de la unidad cuando la instale (página 8).
• En función de la señal digital, es posible que el procesamiento de sonido envolvente no funcione (página 23).

No hay sonido o solo se emite sonido muy bajo desde los altavoces.

• Pulse VOL + y compruebe el nivel de volumen.
• Pulse MUTING o VOL + para cancelar la función de desactivación del sonido.
• Pulse SOUND FIELD y verifique el campo acústico seleccionado.
• Según la fuente, el efecto de sonido de los altavoces puede ser menos perceptible.

No es posible sintonizar emisoras de radio.

• Compruebe que la antena esté firmemente conectada.
• Ajuste la antena o conecte una antena externa si fuera necesario.
• La intensidad de la señal de las emisoras es demasiado débil (al sintonizar con el modo automático). Utilice la sintonización directa.
• No se ha presintonizado ninguna emisora o bien se han borrado las emisoras presintonizadas (al sintonizar mediante la exploración de emisoras presintonizadas). Presintonice las emisoras (página 25).
• Compruebe que la frecuencia actual sea la correcta.

La imagen aparece con retraso en comparación con el sonido del televisor.

• Ajuste "A/V SYNC" en "SYNC OFF" cuando "A/V SYNC" está ajustado en "SYNC ON" (página 44).

Componentes conectados

No hay sonido o el que hay es muy bajo, independiente del componente que se seleccione.

• Compruebe que la unidad y los componentes estén correctamente conectados y con firmeza.
• Compruebe que tanto la unidad como el componente seleccionado estén encendidos.

El componente seleccionado no emite ningún sonido.

• Verifique que el componente está conectado correctamente a las tomas de entrada de audio de dicho componente.
• Compruebe que los cables estén totalmente insertados en las tomas del componente y de la unidad.
• Compruebe que el componente está correctamente seleccionado.
• Si reanuda la reproducción de un disco con el volumen al máximo, es posible que no se produzca nunca sonido. En este caso, baje el volumen, apague la unidad y vuelva a encenderla.

El sonido se interrumpe o se escucha ruido.

• Consulte los formatos de audio de calidad compatibles con la unidad en la página 52.

No hay imagen en la pantalla del televisor o la que se muestra es borrosa.

• Compruebe que el televisor está correctamente conectado.
• Compruebe que el televisor está correctamente seleccionado.
• Ajuste el televisor en el modo de entrada correcto.
• Verifique que el componente está conectado correctamente a las entradas de video de dicho componente.
• Compruebe que los cables estén totalmente insertados en los conectores del componente y de la unidad.

Control por HDMI

La función de Control por HDMI no funciona.

• Compruebe la conexión HDMI (página 10).
• Asegúrese de que "CTRL: HDMI" está ajustado en "CTRL ON" en el menú AMP.
• Asegúrese de que el componente conectado sea compatible con la función de Control por HDMI.
• Compruebe los ajustes de Control por HDMI en el componente conectado. Consulte el manual de instrucciones suministrado con el componente conectado.
• Si cambia la conexión HDMI, conecta o desconecta el cable de alimentación de CA o si se produce un corte de suministro eléctrico, repita los procedimientos descritos en "Preparativos para la función "BRAVIA" Sync (página 28).
• Es posible que el sistema no funcione correctamente si selecciona un componente no compatible con la función de Control por HDMI en el televisor.

No se emite nunca sonido del sistema ni del altavoz del televisor.

• Compruebe el volumen del sistema y del televisor.
• Seleccione la entrada correcta del sistema.

El sonido se emite a través del sistema y del televisor.

• Si la función de Control por HDMI está desactivada o el componente seleccionado no es compatible con la función de Control por HDMI, desactive el sonido de la unidad o del televisor.

La función de apagado del sistema no funciona.

• Compruebe el ajuste del televisor para que se apaguen automáticamente los componentes conectados al apagar el televisor. Para obtener más información, consulte el manual de instrucciones del televisor.

La imagen no aparece en el televisor.

• Compruebe que las tomas HDMI IN y HDMI OUT se han conectado correctamente.

Otros

El mando a distancia no funciona.

• Oriente el mando a distancia hacia el sensor remoto de la unidad.
• Retire cualquier obstáculo que impida la comunicación entre el mando a distancia y la unidad.
• Sustituya las dos pilas del mando a distancia por otras nuevas si ya no tienen carga.
• Verifique que ha seleccionado la entrada correcta en el mando a distancia.

Si la unidad sigue sin funcionar después de llevar a cabo las medidas descritas anteriormente, restablezca la unidad del modo siguiente:

Utilice los botones de la unidad para esta operación.

1 Pulse I/O para encender la unidad. 2 Pulse INPUT SELECTOR, VOLUME - y I/O simultáneamente.

Aparecerá “COLD RESET” y se reiniciará la unidad. El menú AMP, el campo acústico, etc., vuelven a sus ajustes iniciales.

Especificaciones

Dimensiones: mm (pulgadas)	A	1.134 (44 3/4)
	B	138,5 (5 1/2)
	C	172 (6 7/8)
Peso: kg (oz)	12,4 (27 lb 6 oz)

Formatos compatibles con esta unidad

Los formatos de entrada digital compatibles con esta unidad son los siguientes:

Formato	Compatible/No compatible
Dolby Digital	○
DTS	○
PCM lineal (2 canales)*	○
PCM lineal (5.1 canales, 7.1 canales)* (Sólo con HDMI)	○
Dolby Digital Plus	×
Dolby True HD	×
DTS-HD	×

• PCM lineal no acepta frecuencias de muestreo superiores a 48 kHz.

ESPECIFICACIONES DE POTENCIA DE AUDIO

SALIDA DE POTENCIA Y DISTORSIÓN ARMÓNICA TOTAL:

Con cargas de 8 ohmios, también canales dirigidos, de 200 a 20.000 Hz; potencia RMS mínima de 40 W nominales por canal, con una distorsión armónica total no superior al 1% de 250 milivatios de salida nominal.

Sección del amplificador

Potencia de salida de referencia Modo de sonido envolvente

• Es posible que no se emita ningún sonido en función de los ajustes de camino acústico y de la fuente.

Entradas (analógicas)

TV, LINE

Sensibilidad: 700 mV

Impedancia: 33 kiloohmios

Entradas (digitales)

TV, BD/DVD

Óptica

SAT

Coaxial

Impedancia: 75 ohmios Óptica

Salidas (analógicas)

Altavoz potenciador de graves

Toma de contactos

Tensión: 0,775 V RMS

Impedancia: 1 kiloohmio

Sección HDMI

Conector

Conector HDMI estándar de 19 contactos

Entradas/salidas de video

SAT, BD/DVD:

640×480p@60Hz

720×480p@59,94/60 Hz

1440×480p@59,94/60 Hz

Sección del sintonizador

Sistema

Sintetizador digital con bloqueo de fase o PLL

Sección del sintonizador de FM

Rango de sintonización

De 87,5 a 108,0 MHz (intervalo de 100 kHz)

Antena

Antena monofilar de FM

Terminales de antena

75 ohmios, no equilibrado

Frecuencia intermedia

10,7 MHz

Altavoces frontales

Altavoces de 50 mm (2 pulgadas) tipo cónico × 2

Central

Altavoz de 50 mm (2 pulgadas) tipo cónico

Sonido envolvente

Altavoces de 50 mm (2 pulgadas) tipo cónico × 2

Altavoz potenciador de graves

Altavoces de 100 mm (4 pulgadas) tipo cónico × 2

Generales

Requisitos de alimentación

120 V de CA/60 Hz Consumo de energía Encendido: 85 W Con referencia de Control por HDMI activada: 1,5 W o más Modo de espera (función de Control por HDMI desactivada): 0,3 W

Salida de potencia (DIGITAL MEDIA PORT)

DC OUT: 5 V 700 mA

Dimensiones (aprox.) 1.134 × 138,5 × 172 mm (44 3/4 × 5 1/2 × 6 7/8 pulgadas) (an/al/prf) incluidas las partes salientes

Peso (aprox.) 12,4 kg (27 lb 6 oz)

Accesorios suministrados Cable óptico (1 m) (39 3/8 pulgadas) (1) Mando a distancia (RM-ANP009) (1) Pilas AA (R6) (2) Antena monofilar de FM (1) Manual de instrucciones (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Glosario

Dolby Digital

Este formato de sonido para salas de cine es más avanzado que el sonido Dolby Surround Pro Logic. En este formato, los altavoces envolventes emiten sonido estéreo con una gama de frecuencias ampliada y se proporciona independientemente un canal de potenciación de graves para obtener graves intensos. Este formato también se denomina "5.1", en el que el canal de potenciación de graves se contabiliza como canal 0.1 (puesto que funciona solamente cuando se necesita un efecto de graves intensos). Los seis canales de este formato se graban por separado para proporcionar una separación óptima entre canales. Además, puesto que todas las señales se procesan digitalmente, se obtiene una degradación menor de las señales.

Dolby Pro Logic II

Dolby Pro Logic II crea cinco canales de salida de ancho de banda completo a partir de fuentes de 2 canales. Esto se consigue mediante un avanzado decodificador de sonido envolvente de matriz de alta pureza, que extrae las propiedades espaciales de la grabación original sin añadir sonidos nuevos ni matrices tonales.

DTS

Tecnología de compresión de audio digital desarrollada por Digital Theater Systems, Inc. Esta tecnología es compatible con sonido envolvente de 5.1 canales. Este formato incluye un canal posterior estéreo y un canal de potenciación de graves independiente. DTS proporciona los mismos 5.1 canales independientes de sonido digital de alta calidad. La óptima separación entre canales se obtiene gracias a que los datos de todos los canales se registran por separado y se procesan digitalmente.

HDMI

HDMI (High-Definition Multimedia Interface) es una interfaz que admite video y audio en una sola conexión digital y que le permitirá disfrutar de un sonido y una imagen digitales de alta calidad. La asignación HDMI admite HDCP (High-bandwidth Digital Contents Protection), una tecnología de protección contra copias que incorpora tecnología de codificación para señales de video digitales.

PCM (Pulse Code Modulation, modulación de códigos de pulsos)

Método para convertir audio analógico a digital y disfrutar de sonido digital fácilmente.

S-Force PRO Front Surround

El largo compromiso de Sony con la tecnología de sonido envolvente (y las inmensas cantidades de datos acústicos que se han acumulado como consecuencia) ha conducido al desarrollo de un método de procesamiento totalmente nuevo y un DSP avanzado para poder ocuparse de esta área que llamamos S-Force PRO Front Surround de manera efectiva. Comparado con tecnologías de sonido envolvente frontales anteriores, S-Force PRO Front Surround reproduce una sensación de distancia y espacio más convincente, dando como resultado una verdadera experiencia de sonido envolvente sin necesidad de utilizar los altavoces posteriores.

S-Master

S-Master es una tecnología de amplificador digital (all-digital) desarrollada por Sony, que minimiza de manera efectiva las incidencias de fragmentación de sonido e inestabilidad, emitiendo una claridad de los diálogos magnífica y una reproducción fiel del sonido original. La sección del amplificador compacta ostenta una mayor eficacia de potencia y una mejora del rendimiento térmico.

x.v.Color

x.v.Color es un término más familiar para referirse al estándar xvYCC propuesto por Sony, y es una marca comercial de Sony. xvYCC es un estándar internacional de espacio de color para video. Esta regularización es capaz de expresar una gama de color más amplia que el estándar de difusión actual.

Índice alfabético

A

A/V SYNC 44

AUDIO DRC 45

C

Campo acústico 23

D

DIGITAL MEDIA PORT

conexión 15

DIMMER 46

DISPLAY 47

DUAL MONO 43

E

Entrada SYNC 32

H

Nivel de los altavoces 42

P

"PlayStation 3"

conexión 10

R

Reproductor de Blu-ray Disc (grabadora) conexión 10

Reproductor de CD

conexión 14

Reproductor de DVD (grabadora)

conexión 10, 12

s

S-Force PRO Front Surround 6

Sintonizador vía satélite

conexión 10, 12

T

Temporizador de apagado 48

V

Videograbadora

conexión 14
