USER MANUAL NIGHT BREAKER H4-LED Osram

LED 4-LED | 12V 4193DWNB H4-LED H4-LED-MR STREET LEGAL*

*
Applies only to vehicle models and light functions on the current compatibility list and in the respective country. For more details see www.osram.com/nb-led ^1)

APPROVAL DOCUMENT

QR code image containing encoded data, no visible human-readable text

www.osram.com/nb-led

Check approved vehicle model, required accessories and installation advice.2)

Illustration of a battery connected to a smartphone displaying 'GP' (no text or symbols on the battery itself)

www.osram.com/ trust

If required in your country: ^3)

Approval Document

APPROVAL DOCUMENT

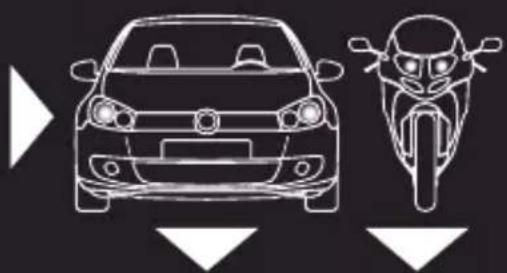

Front view and side profile illustrations of a car and a motorcycle (no text or symbols)

STREET LEGAL*

Traffic sign indicating lane directions with arrows and a green checkmark, alongside a red cross symbol.

This replacement lamp is only approved for the respective traffic (e.g., left-hand traffic). Before traveling to a country with another traffic (e.g., right-hand traffic), a re-fitting to a halogen lamp is necessary. Further details and the compatibility list can be found at: www.osram.com/nb-led ^4)

Line drawing of a car front and side profile of a motorcycle (no text or symbols)

Always replace lamps in pairs if applicable!

The product inclusive the cables and accessories must be installed in a way that no damages occurs. Please make sure that all parts are fixed properly to avoid interference with any moving part or function of the car. The change of the headlamp requires the readjustment of the headlamp setting by a qualified workshop. ^5)

Illustration of a car and a motorcycle under snowflakes, no text or symbols present

The deicing and defogging behavior can change when switching from halogen to LED. ^6)

OSRAM OSRAM

Please attach the provided OSRAM sticker as required by local legislation. More information at www.osram.com/nb-led ^7)

Safety warning symbols including a device and two warning signs with Chinese characters

Do not stare at the operating light source. ^8)

Caution!

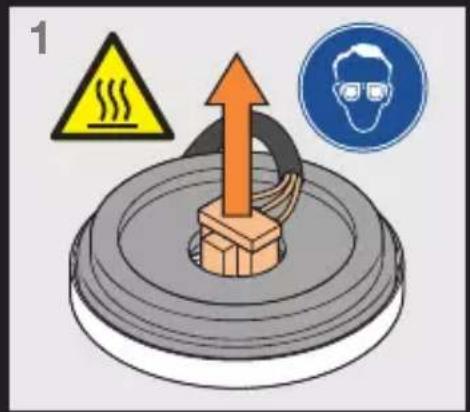

The cooling element on the back will heat when the headlamp is in operation. ^9)

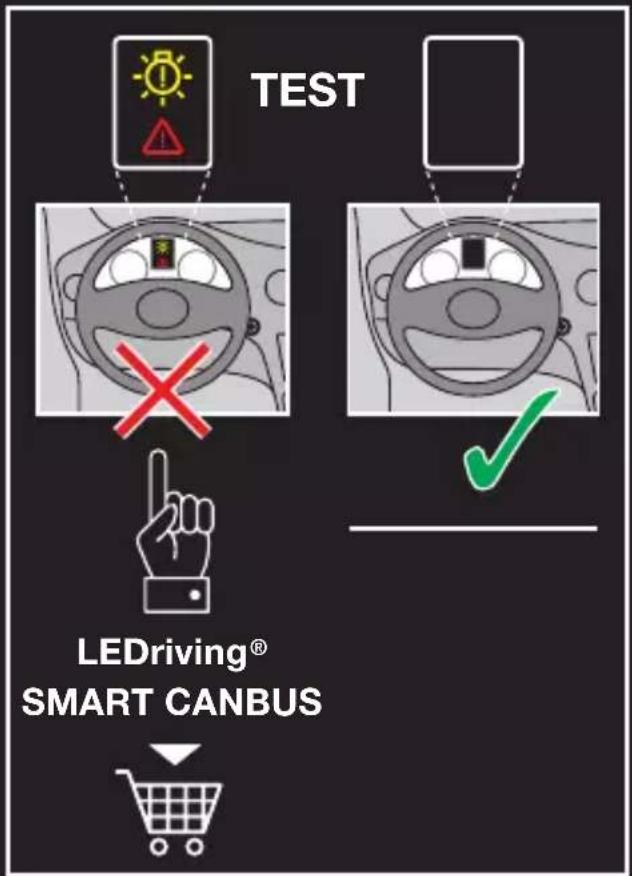

TEST LEDriving® SMART CANBUS

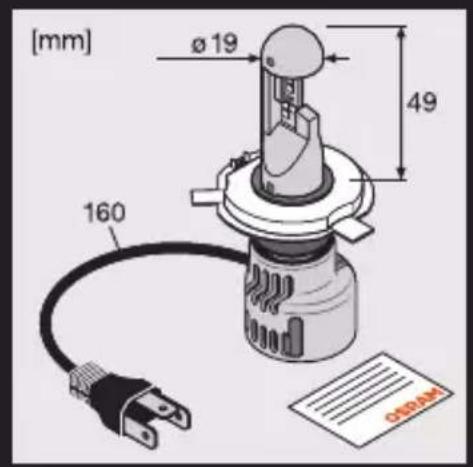

[mm] ø 19 49 160 GSDAM

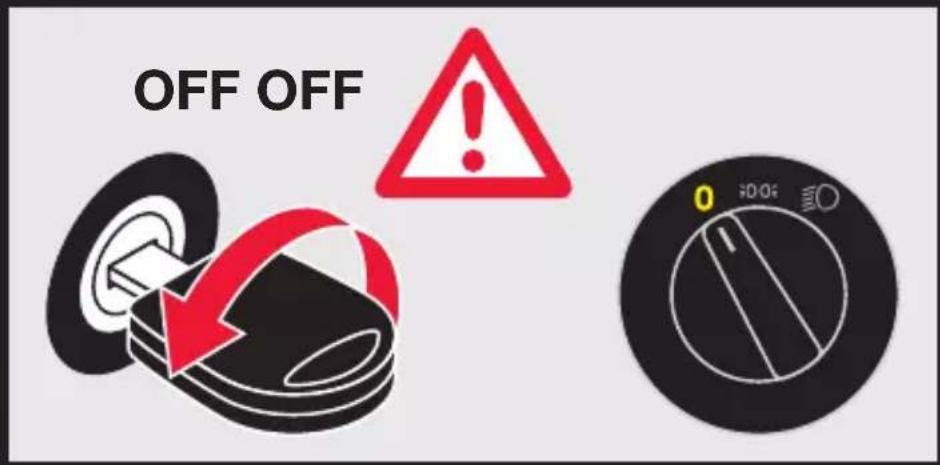

OFF OFF 0 50.05

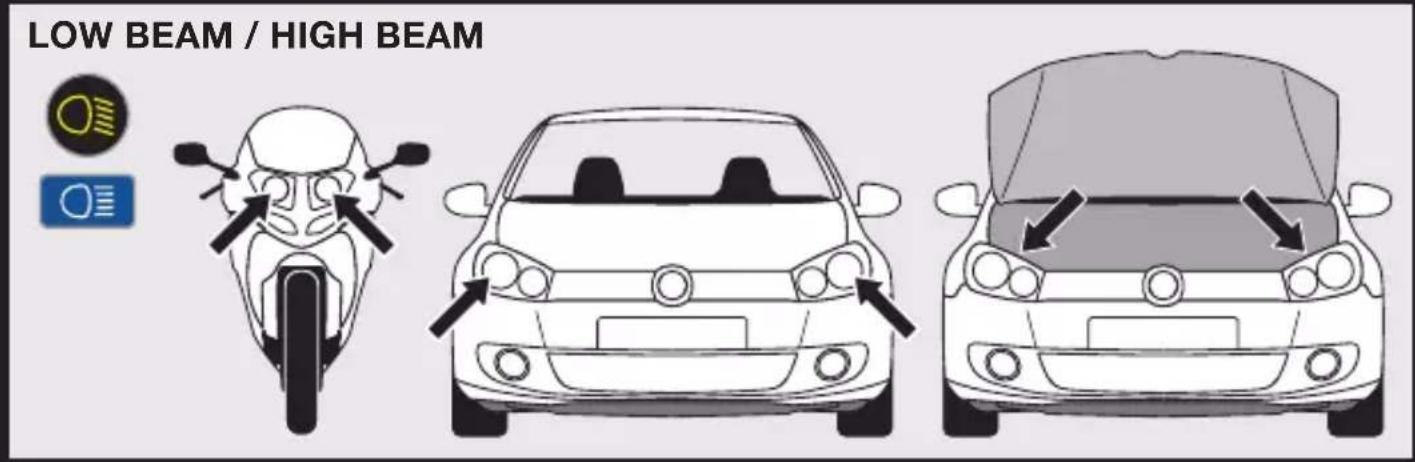

LOW BEAM / HIGH BEAM

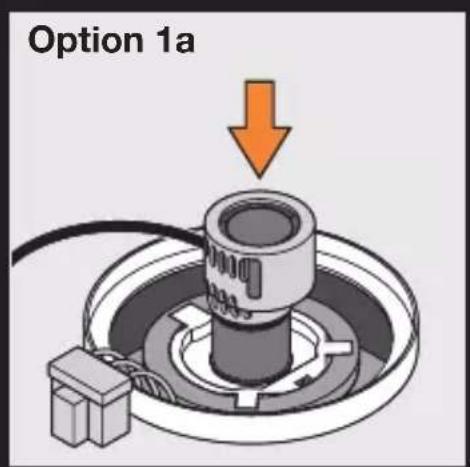

Option 1a

Option 1b Option 2a/2b

Mechanical assembly diagram showing a bearing housing with an orange arrow indicating downward motion (no text or symbols present)

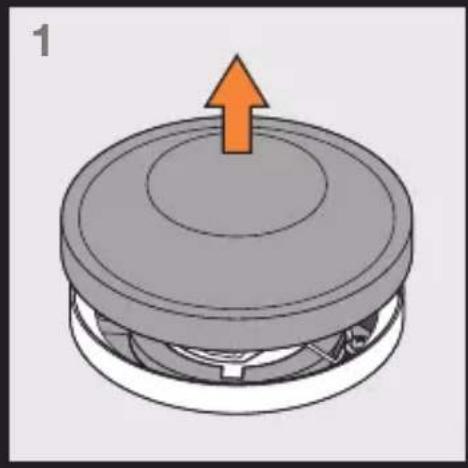

Option 1a

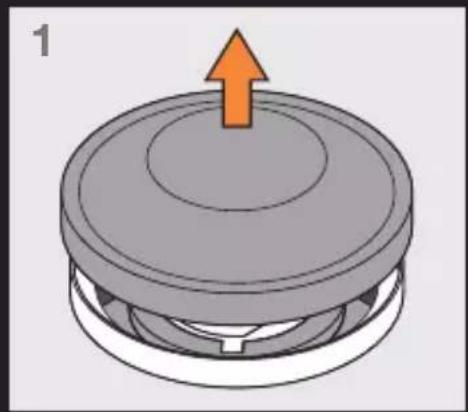

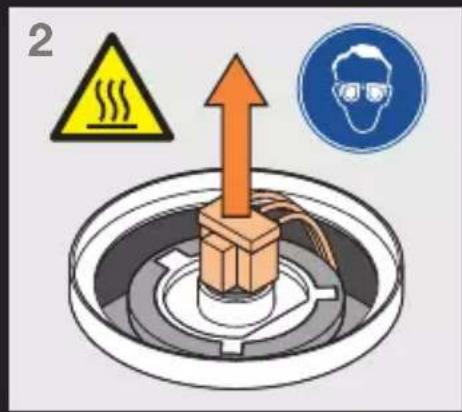

3D diagram of a mechanical component with an orange arrow indicating upward motion (no text or symbols)

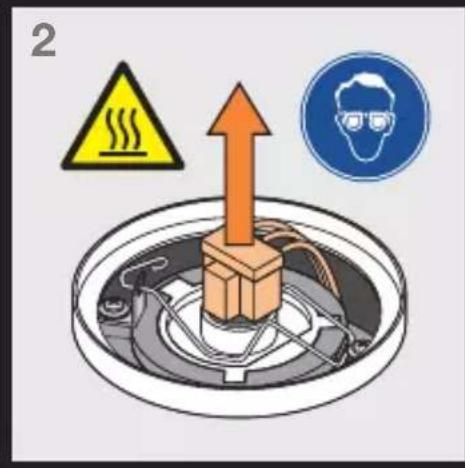

2

Diagram of a mechanical component with an upward arrow indicating growth, no text or symbols present

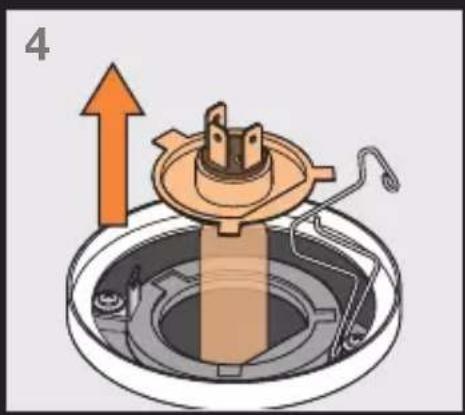

4 × !

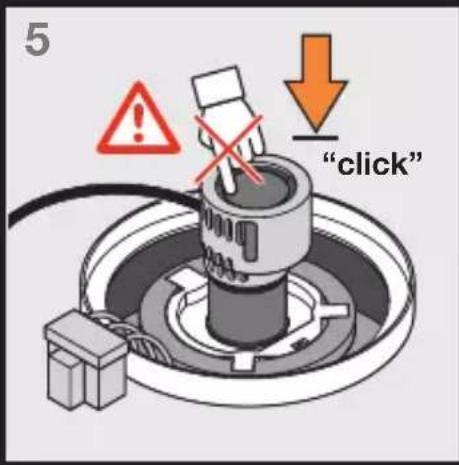

5 "click"

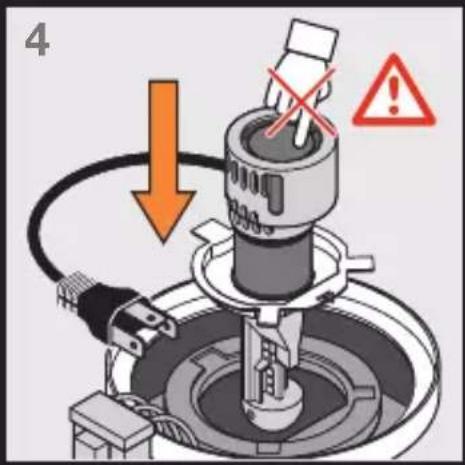

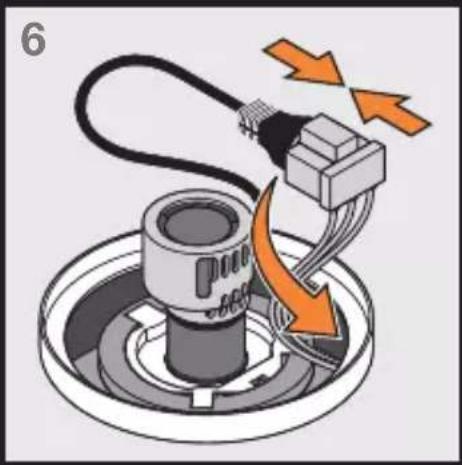

Illustration of a plug inserted into a circular component with an orange arrow indicating direction (no text or symbols)

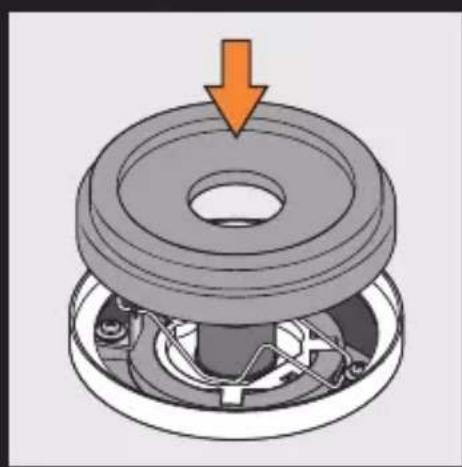

Mechanical component diagram showing a downward arrow pointing to a circular top (no text or symbols)

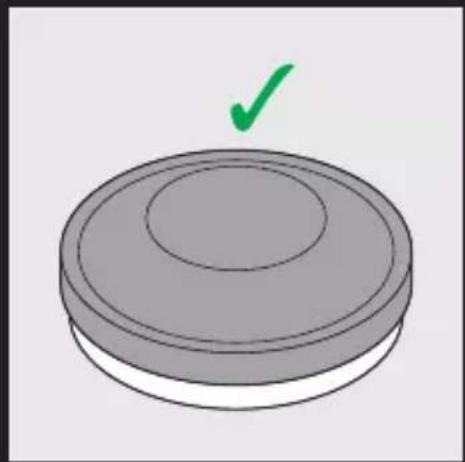

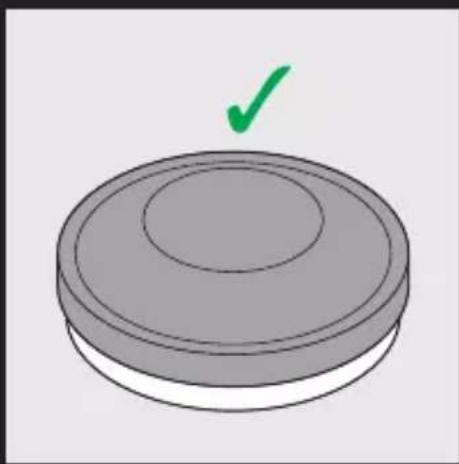

Simple 3D illustration of a circular object with a green checkmark on top (no text or symbols)

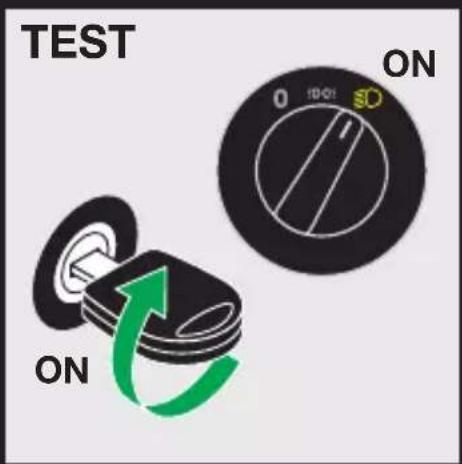

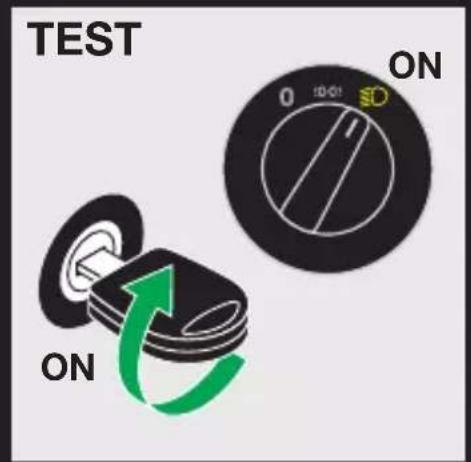

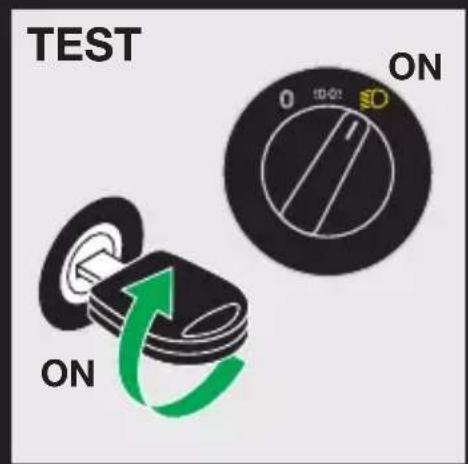

TEST ON ON

Option 1b

3D diagram of a mechanical component with an orange arrow indicating upward motion (no text or symbols)

2

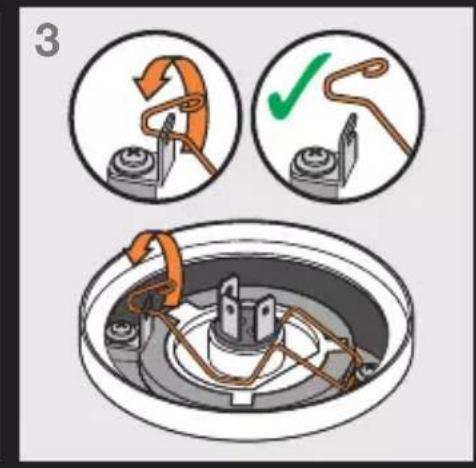

3

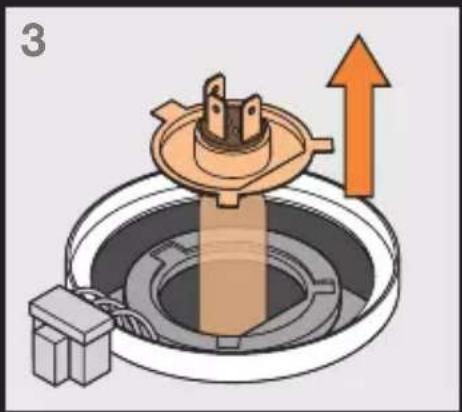

Diagram of a mechanical component with an upward arrow, no visible text or symbols

Illustration of two mechanical components with arrows indicating motion, no text or symbols present

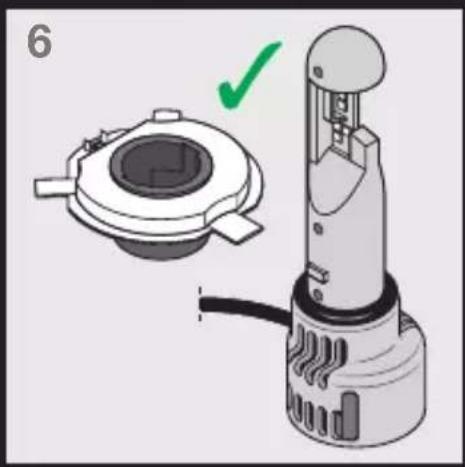

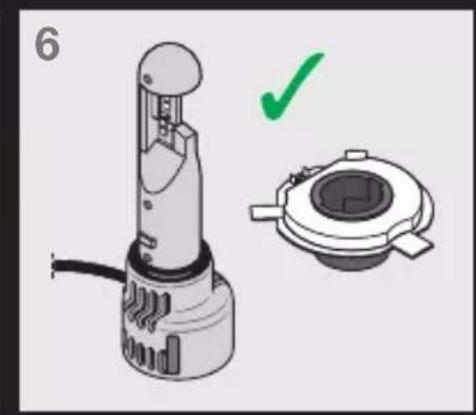

Illustration of a handheld device with a green checkmark indicating a detail (no text or symbols present)

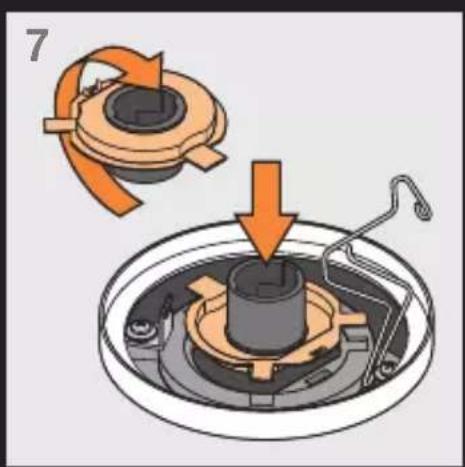

7

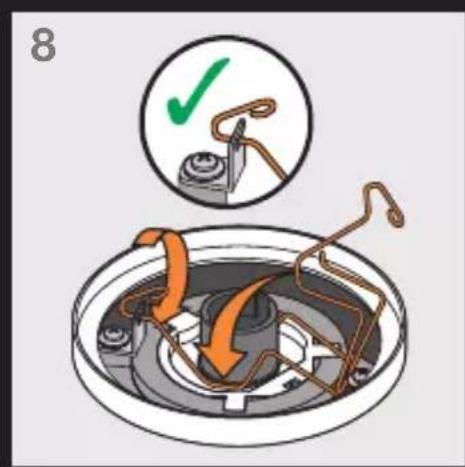

8

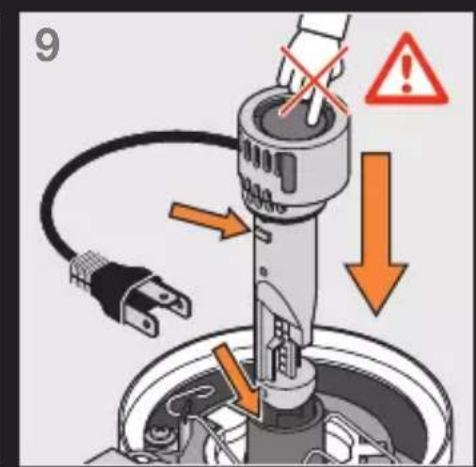

9 × ↓

Diagram illustrating electrical hazard warning with arrows and symbols indicating safety risks

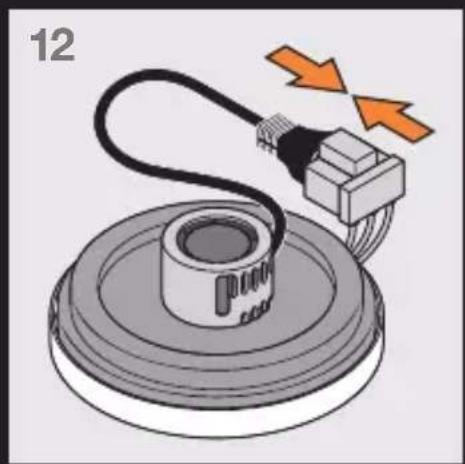

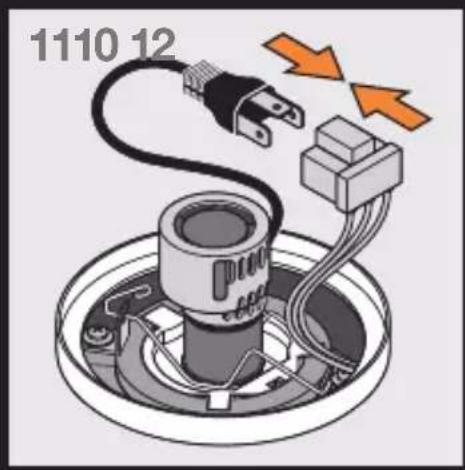

1110 12

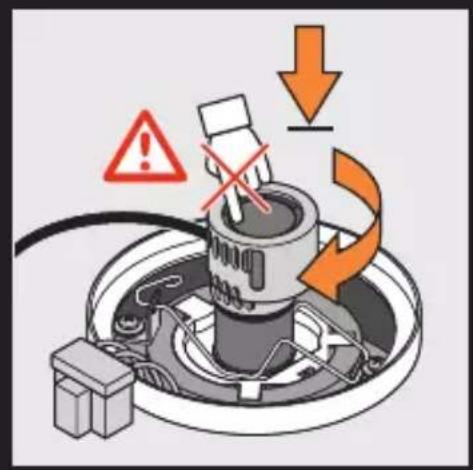

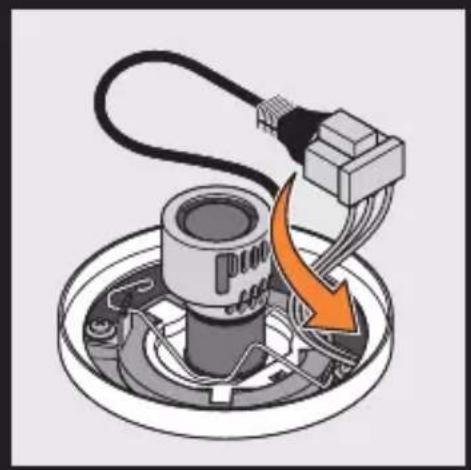

Diagram of a mechanical assembly with a central component and wiring, showing an orange arrow indicating rotation or movement (no text or symbols present)

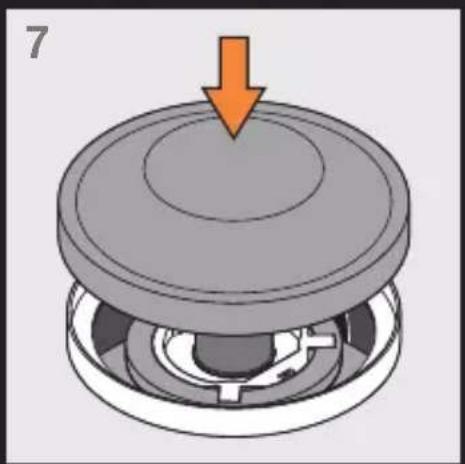

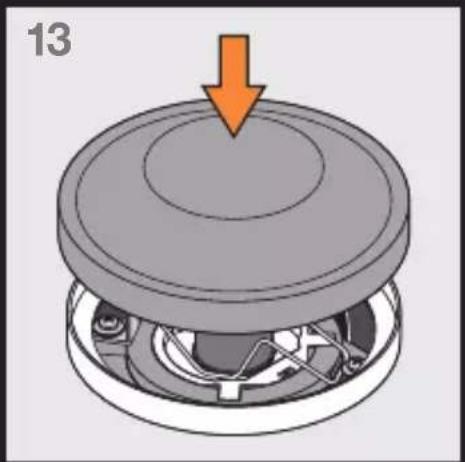

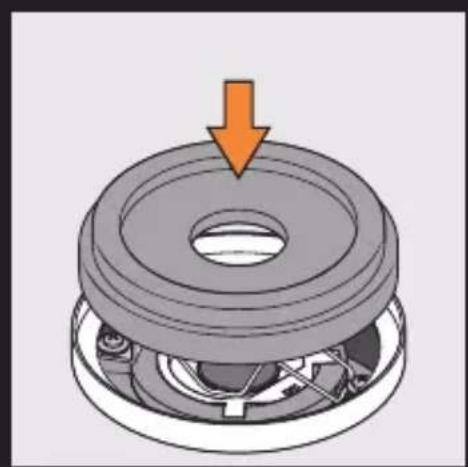

Mechanical component diagram showing a lid with an arrow pointing to a circular opening, no text or symbols present

3D illustration of a circular object with a green checkmark above it (no text or symbols)

TEST ON ON

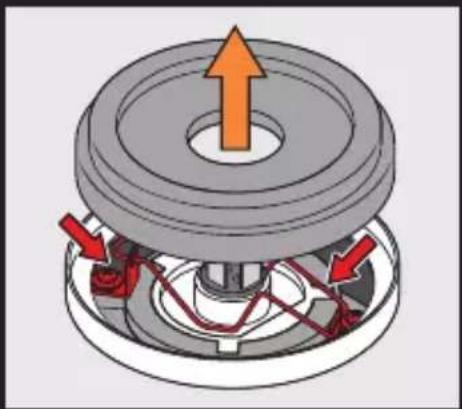

Option 2a/2b

1 ↑ →

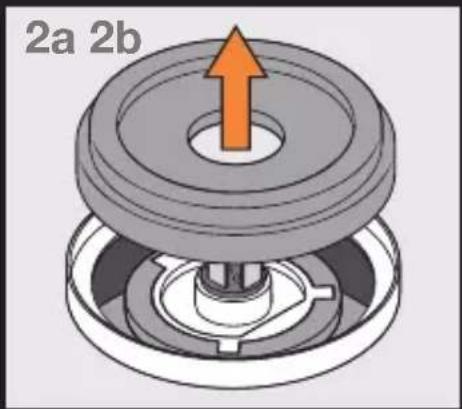

2a 2b

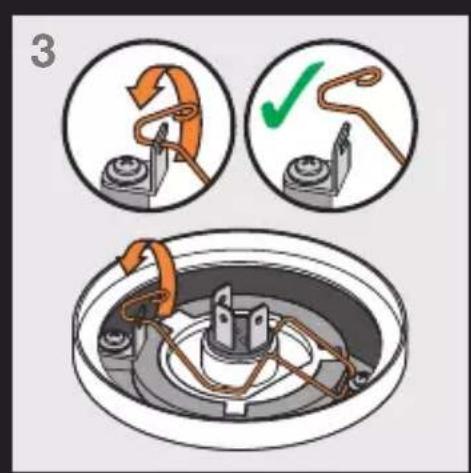

Mechanical assembly diagram showing a rotating component with red arrows indicating motion or force directions (no text or symbols)

3

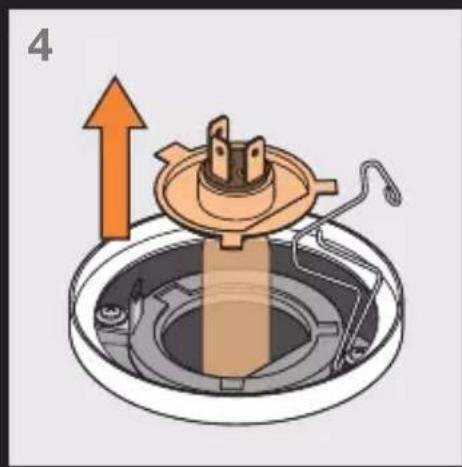

Diagram of a mechanical component with an upward arrow, no text or symbols present

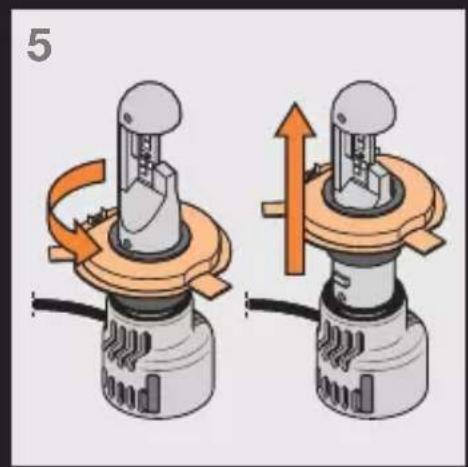

Illustration of two mechanical components with arrows indicating motion or force direction (no text or symbols)

Illustration of a mechanical device with a green checkmark indicating a detail (no text or symbols present)

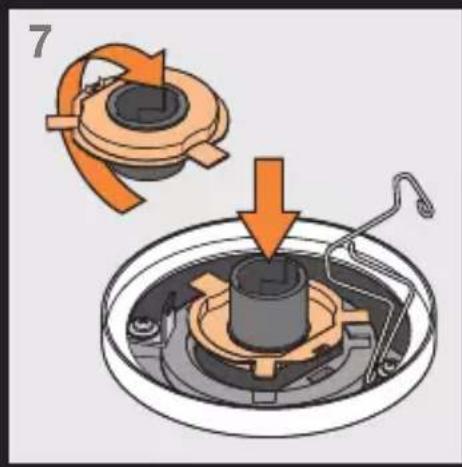

7

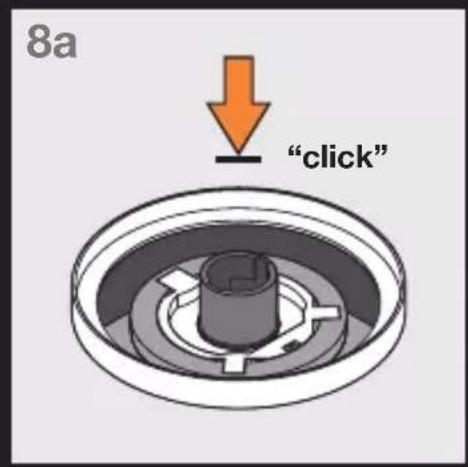

8a "click"

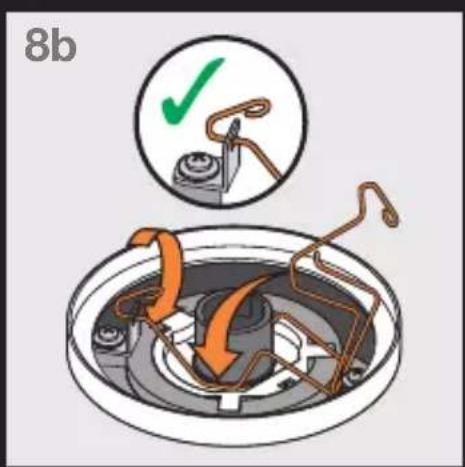

8b

Mechanical assembly diagram showing a bearing housing with an orange arrow indicating force or direction (no text or symbols present)

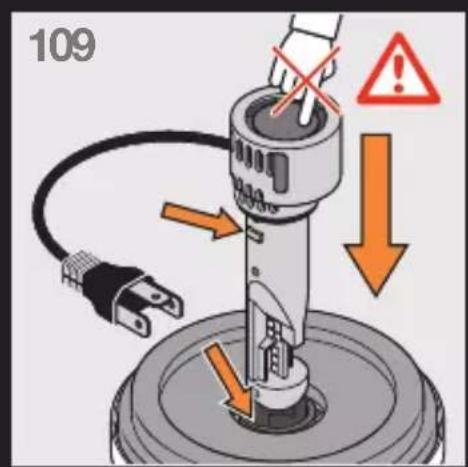

109 警告

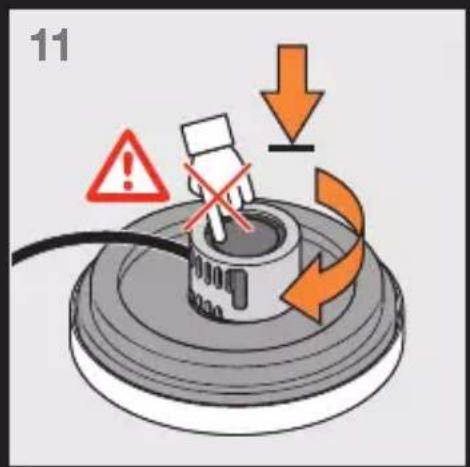

11

Illustration of a mechanical component with a cable and connector, showing a lightning bolt symbol (no text or labels)

TEST ON 0 100° SD ON

D 1) Anwendbar nur für Fahrzeugmodelle und Lichtfunktionen auf der aktuellen Kompatibilitätsliste und im jeweiligen Land. Weitere Informationen finden Sie auf www.osram.com/nb-led. 2) Bitte prüfen Sie das zulässige Fahrzeugmodell, das erforderliche Zubehör und beachten Sie die Einbauhinweise. 3) Falls in Ihrem Land erforderlich. 4) Diese Ersatzlampé ist nur für den jeweiligen Verkehr (z. B. Linksverkehr) zugelassen. Vor der Reise in ein Land mit anderem Verkehr (z.B. Rechtsverkehr) ist eine Rückrüstung auf eine Halogenlampe erforderlich. Weitere Einzelheiten und die Kompatibilitätsliste finden Sie unter: www.osram.com/nb-led; 5) Ersetzen Sie Lampen nach Möglichkeit immer paarweise! Das Produkt einschließlich der Kabel und des Zubehörs muss so installiert werden, dass keine Beschädigungen auftreten. Achten Sie darauf, dass alle Teile ordnungsgemäß befestigt sind, damit keine beweglichen Teile oder Funktionen des Fahrzeugs beeinträchtigt werden. Der Wechsel des Scheinwerfers erfordert die Nachjustierung der Scheinwerfereinstellung durch eine qualifizierte Fachwerkstatt. 6) Das Enteisungs- und Beschlagsverhalten kann sich beim Wechsel von Halogen auf LED ändern. 7) Bitte bringen Sie den mitgelieferten OSRAM-Aufkleber gemäß den in Ihrem Land geltenden Vorschriften an. Weitere Informationen finden Sie unter www.osram.com/nb-led. 8) Nicht direkt in die Lichtquelle sehen. 9) Achtung! Das Kühlelement auf der Rückseite erhitzt sich, wenn der Scheinwerfer in Betrieb ist. 10) Wenden Sie sich bei Fragen zur Wartung oder bei technischen Problemen bitte an den OSRAM Kundendienst, den Sie unter [e-mail] erreichen.
1) S'applique uniquement aux modèles de véhicules et aux éclairages inclus dans la liste de compatibilité actuelle et dans le pays concerné. Pour en savoir plus, rendez-vous sur www.osram.com/nb-led. 2) Vérifiez le modèle du véhicule homologué, les accessoires requis et les conseils d'installation. 3) Si exigé dans votre pays. 4) Cette lampe de remplacement est uniquement autorisée pour la circulation appropriée (par ex. circulation à gauche). Avant de voyager dans un pays avec un autre type de circulation (par ex. circulation à droite), il est nécessaire de réinstaller une lampe halogène. Vous trouverez de plus amples informations ainsi que la liste de compatibilité sur www.osram.com/nb-led; 5) Le cas échéant, toujours remplacer les lampes par paire ! Le produit ainsi que les câbles et accessoires doivent être installés afin de ne pas engendrer de dégâts. Vérifier que tous les éléments sont fixés correctement pour éviter toute interférence avec des pièces mobiles ou fonctions de la voiture. Le remplacement des phares nécessite un réglage de la lampe par un atelier qualifié. 6) Le passage de l'halogène au LED est susceptible d'altérer le dégivrage et le désembuage. 7) Coller l'étiquette OSRAM fournie conformément à la réglementation locale. Pour en savoir plus, rendez-vous sur www.osram.com/nb-led. 8) Ne pas regarder la source lumineuse allumée. 9) Attention ! L'élément de refroidissement à l'arrière se réchauffe lorsque le phare est en marche. 10) Pour toute question relative à l'entretien du produit ou tout problème technique, veuillez contacter le service clients OSRAM en écrivant à [e-mail].
1) Si applica solo a modelli di veicoli e funzioni per luce inclusi nella lista di compatibilità attuale e nei rispettivi Paesi. Per informazioni dettagliate si prega di visitare il sito www.osram.com/nb-led. 2) Controllare il modello di veicolo approvato, gli accessori necessari e i consigli per l'installazione. 3) Se richiesto nel tuo paese 4) Questa lampada sostitutiva è approvata unicamente per l'utilizzo nel tipo di circolazione appropriato (ad es. circolazione a sinistra). Prima di viaggiare in Paesi con un altro tipo di circolazione (ad es. a destra), è necessaria la re-installazione delle lampade alogene. Ulteriori dettagli e la lista di compatibilità sono disponibili sul sito www.osram.com/nb-led; 5) Sostituire sempre le lampade a coppie se possibile! Il prodotto, compresi cavi e accessori, deve essere installato in modo da evitare danneggiamenti. Assicurarsi che tutte le parti siano fissate in modo corretto per evitare interferenze con altre eventuali parti in movimento o in funzione della macchina. La sostituzione della lampada del faro richiede una regolazione delle impostazioni di fabbrica presso un'officina autorizzata. 6) Il meccanismo di sbrinamento e di disappannamento può modificarsi quando si passa da alogena a LED. 7) Applicare l'adesivo fornito da OSRAM come previsto dalla normativa locale. Per maggiori informazioni visitare il sito www.osram.com/nb-led. 8) Non fissare la fonte luminosa in funzione. 9) Attenzione! L'elemento di raffreddamento sul retro si riscalda quando la lampada è in funzione. 10) Per domande sulla manutenzione o problemi tecnici contattare il servizio clienti OSRAM all'indirizzo [e-mail].

1) Se aplica solo a los modelos de vehículos y las funciones de luz en la lista de compatibilidad actual y en cada país. Para obtener más información, consulte www.osram.com/nb-led. 2) Compruebe el modelo de vehículo aprobado, los accesorios necesarios y los consejos de instalación. 3) Si procede en su país 4) Esta lámpara de recambio solo está homologada para el tráfico correspondiente (por ejemplo, circulación por la izquierda). Antes de viajar a un país con otro tipo de tráfico (por ejemplo, circulación por la derecha), es necesario volver a instalar una lámpara halógena. Encontrará más información y la lista de compatibilidad en: www.osram.com/nb-led; 5) Si procede intente sustituir las lámparas siempre por pares. El producto, incluidos cables y accesorios, debe instalarse evitando producir daños. Asegúrese de que todas las piezas estén bien fijadas para evitar interferencias con cualquier pieza móvil o función del coche. El cambio del faro requiere el reajuste de la configuración del faro por un taller cualificado. 6) El comportamiento de deshielo y desempañado puede variar al cambiar de halógeno a LED. 7) Pegue el adhesivo OSRAM suministrado tal y como exige la legislación local. Más información en www.osram.com/nb-led. 8) No mire fijamente a la luz de trabajo. 9) ¡Precaución! El elemento de refrigeración situado en la parte posterior se calienta cuando el faro está encendido. 10) Para preguntas relacionadas con el mantenimiento o problemas técnicos, contacte con el servicio de atención al cliente de OSRAM a través de [e-mail].
P 1) Aplica-se apenas a modelos de veículos e funções de luminosidade que constam na lista de compatibilidade atual e no respetivo país. Para mais detalhes ver www.osram.com/nb-led. 2) Verifique o modelo de veículo aprovado, acessórios necessários e recomendações de instalação. 3) Se necessário no seu país 4) Esta lâmpada de substituição é aprovada apenas para o respetivo tráfego (por exemplo, tráfego à esquerda). Antes de viajar para um país com outro tráfego (por exemplo, tráfego à direita), é necessário reequipar para uma lâmpada de halogéneo. Verificar mais detalhes e a lista de compatibilidade em: www.osram.com/nb-led; 5) Sempre que for o caso, substituir as lâmpadas em pares! O produto, os cabos e acessórios devem ser instalados de forma que não ocorram danos. Certifique-se de que todas as peças estão fixadas corretamente para evitar interferências com qualquer peça móvel ou função do automóvel. A substituição dos faróis requer uma correção do ajuste por uma oficina autorizada. 6) O comportamento do degelo e desembaçamento pode se alterar quando se muda de halogéneo para LED. 7) Fixe o autocolante OSRAM fornecido, tal como exigido pela legislação local. Mais informações em www.osram.com/nb-led. 8) Não olhe diretamente para a fonte de luz ligada. 9) Cuidado! O elemento de arrefecimento na parte posterior se aquece quando a lâmpada do farol está ligada. 10) Em caso de questões relacionadas com a manutenção ou problemas técnicos, entre em contacto com a assistência técnica OSRAM, [e-mail].
GF 1) Ισχύει μόνο για μοντέλα οχημάτων και λειτουργίες φωτισμού που περιλαμβάνονται στον τρέχοντα κατάλογο συμβατότητας και στην αντίστοιχη χώρα. Για περισσότερες πληροφορίες, ανατρέξτε στη διεύθυνση www.osram.com/nb-led. 2) Παρακαλώ να επιβεβαιώσετε το εγκεκριμένο μοντέλο οχήματος, τα απαραίτητα εξαρτήματα και την οδηγία εγκατάστασης. 3) Εάν απαιτείται στη χώρα σας 4) Αυτός ο φανός αντικατάστασης εγκρίνεται μόνο για την αντίστοιχη κυκλοφορία (π.χ. αριστερόστροφη κυκλοφορία). Πριν ταξιδέψετε σε χώρα με άλλη κυκλοφορία (π.χ. δεξιόστροφη κυκλοφορία), είναι απαραίτητη η επανατοποθέτηση σε λαμπτήρα αλογόνου. Περισσότερες λεπτομέρειες και τον κατάλογο συμβατότητας μπορείτε να βρείτε στη διεύθυνση: www.osram.com/nb-led; 5) Πάντοτε να αντικαθιστάτε τους λαμπτήρες σε ζεύγη, αν υπάρχουν! Το προϊόν που περιλαμβάνει τα καλώδια και τα εξαρτήματα πρέπει να είναι εγκατεστημένα με τρόπο που να μην προκαλούνται ζημιές. Παρακαλώ βεβαιωθείτε ότι όλα τα ανταλλακτικά είναι κατάλληλα στερεωμένα ώστε να αποφύγετε παρεμβολές σε οποιοδήποτε κινούμενο μέρος ή τη λειτουργία του αυτοκινήτου. Η αλλαγή του προβολέα απαιτεί την αναπροσαρμογή της ρύθμισης του προβολέα από ένα εξειδικευμένο συνεργείο. 6) Η συμπεριφορά αποσυμπίεσης και απομόνωσης μπορεί να αλλάξει κατά τη μετάβαση από αλογόνο σε LED. 7) Παρακαλώ επισυνάψτε το παρεχόμενο αυτοκόλλητο OSRAM, όπως απαιτείται από την τοπική νομοθεσία. Για περισσότερες πληροφορίες ανατρέξτε στην ηλεκτρονική διεύθυνση www.osram.com/nb-led. 8) Μην κοιτάτε την πηγή φωτός που βρίσκεται σε λειτουργία και μην την αγγίζετε. 9) Προσοχή! Το στοιχείο φύξης στο πίσω μέρος θερμαίνεται όταν λειτουργεί ο προβολέας. 10) Για ερωτήσεις σχετικά με τη συντήρηση και για τεχνικά προβλήματα, επικοινωνήστε με την εξυπηρέτηση πελατών της OSRAM στη διεύθυνση [e-mail].
NL 1) Geldt alleen voor voertuigmodellen en verlichting op de huidige compatibiliteitslijst en in het betreffende land. Ga voor meer informatie naar www.osram.com/nb-led. 2) Controleer het goedgekeurde voertuigmodel en de vereiste accessoires, en raadpleeg het installatieadvies. 3) Indien vereist in uw land 4) Deze vervangingslamp is uitsluitend goedgekeurd voor gebruik in het betreffende verkeer (bijv. linksrijdend verkeer). Voordat u naar een land reist waar aan de andere kant wordt gereden (rechtsrijdend verkeer), moet de halogeenlamp opnieuw geïnstalleerd worden. Meer informatie en de compatibiliteitslijst vindt u op: www.osram.com/nb-led; 5) Vervang gloeilampen altijd per twee, indien van toepassing. Het product, inclusief de kabels en accessoires, moet op zo'n manier worden geïnstalleerd dat er geen schade ontstaat. Zorg ervoor dat alle onderdelen goed zijn bevestigd om interferentie met bewegende delen of de werking van de auto te voorkomen. Als de koplamp wordt vervangen, moet deze opnieuw worden afgesteld door een gekwalificeerde monteur. 6) Het gedrag ten aanzien van ontdooien en ontwasemen kan veranderen als er van halogeen wordt overgegaan op led. 7) Plaats de meegeleverde OSRAM-sticker in overeenstemming met de lokale wetgeving. Meer informatie op www.osram.com/nb-led. 8) Staar niet in de werkende lichtbron. 9) Opgelet! Het koelelement aan de achterzijde wordt warm wanneer de hoofdlamp in werking is. 10) Voor vragen over onderhoud of technische problemen kunt u contact opnemen met de klantenservice van OSRAM via [e-mail].

For questions regarding maintenance or technical problems, please contact OSRAM customer service via [e-mail] ^10)

QR code image containing encoded data, no visible human-readable text

Two identical line drawings of a stylized object with handles, resembling a device or tool (no text or symbols)

1. 0 2. ← ≡ ↔ □

OSRAM Prosperity Co. Ltd

Room 4007-4009 Office Tower

Convention Plaza

1 Harbour Road

Wanchai, Hong Kong

www.osram.com/am-guarantee

C15099127

G15124832

20.07.23

OSRAM GmbH

Nonnendammallee 44

13629 Berlin

Germany

www.osram.com
