SAMSUNG TECHWIN est le logo déposé de Samsung Techwin Co., Ltd.
Le nom du produit est la marque commerciale déposée de SAMSUNG TECHWIN Co., Ltd.
Les autres marques commerciales mentionnées dans ce manuel sont des marques déposées de leurs propriétaires respectifs.
Restriction
Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.
Clause de non responsabilité
Samsung Techwin fait de son mieux pour vérifier l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Samsung Techwin se réserve le droit de modifier les contenus de ce document sans avis préalable.
La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis. L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.
Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu’il en est de la responsabilité de l’utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
Consignes de sécurité importantes
Lisez attentivement ces instructions d'utilisation avant d'utiliser l'appareil. Conformez-vous à toutes les consignes de sécurité listées ci-dessous. Conservez ces instructions d'utilisation en vue d'une consultation ultérieure.
1) Lisez les instructions. 2) Conservez les instructions. 3) Tenez compte de tous les avertissements. 4) Suivez toutes les instructions. 5) N'utilisez jamais cet appareil à proximité de l'eau. 6) Nettoyez uniquement avec un chiffon sec. 7) N'obstruez aucun orifice de ventilation, installez l'appareil conformément aux instructions du fabricant. 8) Ne l'installez pas à proximité d'une source de chaleur telle que des radiateurs, des registres de chaleur, des fours ou d'autres appareils (y compris des amplificateurs) produisant de la chaleur. 9) Ne démontez pas le dispositif de sécurité de la prise de terre ou de la prise polarisée. Les fiches polarisées disposent de deux broches, dont l'une est plus large que l'autre. En revanche, les prises de terre comportent deux broches ainsi qu'une broche de mise à la terre. Dans les deux cas, la broche large et la troisième broche garantissent votre sécurité. Si la fiche fournie ne s'adapte pas sur votre prise murale, renseignez-vous auprès d'un électricien pour remplacer cette dernière. 10) Protégez le cordon d'alimentation afin d'éviter qu'il ne soit piétiné ou pincé, tout particulièrement au niveau des fiches, des prises et au point où il sort de l'appareil. 11) Utilisez uniquement des accessoires spécifiés par le fabricant. 12) Utilisez uniquement un chariot, un socle, un trépied, une console ou une table spécifique par le fabricant ou vendue avec l'appareil. En cas d'utilisation d'un chariot, déplacez l'ensemble chariot/appareil avec précaution afin d'éviter toute blessure due à un basculement de cet ensemble. 13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée. 14) Confiez l'ensemble des réparations au personnel qualifié. Une réparation est nécessaire en cas de dommage subi par l'appareil, quel qu'il soit : cordon d'alimentation ou fiche endommagée, projection de liquide ou chute d'objets sur l'appareil, exposition à la pluie ou à l'humidité, dysfonctionnement, chute.
Avant le demarrage
Ce manuel fournit des informations de fonctionnement nécessaires à l'utilisation de l'appareil et contient une description de chaque pièce et sa fonction ainsi que le menu ou les paramètres du réseau.
Gardez à l'esprit les mises en garde suivantes :
SAMSUNG est propriétaire des droits d'auteurs de ce manuel. - Il ne peut être produit sans le consentement écrit de SAMSUNG. - Nous ne pouvons être tenus pour responsables des pertes relatives à ce produit, suite à l'utilisation d'un produit non conforme ou au non-respect des instructions mentionnées dans ce manuel. - Si vous désirez ouvrir le boîtier de votre système pour vérifier les problèmes, veuillez consulter le technicien du point de vente où vous avez acheté le produit. - Avant d'installer un disque dur supplémentaire ou de connecter un périphérique SATA à cet appareil, vérifiez sa compatibilité.
Pile
Mettre un mauvais type de pile dans votre produit peut causer une explosion. Vous ne devez donc utiliser le même type que celle actuellement utilisée avec le produit.
Veuillez trouver ci-dessous les caractéristiques de la pile à utiliser.
Branchez le cordon d'alimentation à une prise mise à la terre.
La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester accessible en permanence.
Les piles ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.
Il existe un risque d'explosion lié au remplacement de la batterie par un type de batterie inapproprié. Veillez à mettre au rebut les batteries usées selon les instructions fournies.
Arrêt système
Éteindre l'appareil alors qu'il est en fonctionnement ou effectuer des actions non autorisées peut endommager le disque dur ou le produit lui-même. En outre, cela peut causer un dysfonctionnement du disque dur lors de l'utilisation du produit.
Pour couper le courant en toute sécurité, appuyez sur le bouton de mise sous tension à l'avant de l'appareil en vue d'une confirmation du message. Cliquez sur puis débranchez le câble d'alimentation.
Vous pouvez installer un système d'alimentation sans coupure pour garantir un fonctionnement sécurisé et prévenir les dommages causés par des coupures d'alimentation inattendues. (Pour toutes questions concernant les systèmes d'alimentation sans coupure, veuillez contacter votre distributeur).
Température de fonctionnement
La gamme de température de fonctionnement garantie de ce produit est de 0^ 40^ (32^ 104^). Cet appareil peut ne pas fonctionner correctement si rangé pendant une période prolongée à des températures inférieures aux températures garanties.
Si vous désirez utiliser l'appareil suite à un rangement prolongé à température faible, installez le produit à température ambiante pendant quelques temps puis faites-le fonctionner.
La gamme de température relative au disque dur intégré est de 5^ 55^ (41^ 131^).
Le disque dur peut ne pas fonctionner sous des températures inférieures aux températures garanties.
Port ethernet
Cet appareil est destiné à un usage en intérieur et l'ensemble du câblage de communication est limité pour l'intérieur d'un BATIMENT.
Consignes de sécurité
L'identifiant initial de l'administrateur est « admin » et le mot de passe doit être défini lors de la première connexion.
Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles.
Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu’il en est de la responsabilité de l’utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
Présentation
3 Consignes de sécurité importantes 4 Avant le démarrage 6 Table des matières 8 Caractéristiques 10 Noms des composants et fonctions (Avant) 12 Noms des composants et fonctions (Arière) 13 Télécommande

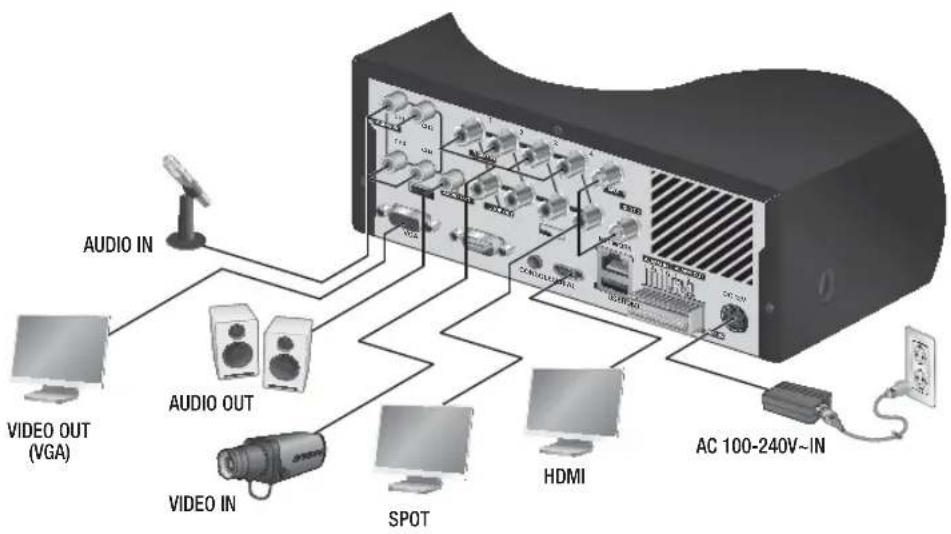

Connexion à d'autres périphériques
14 Installation 14 Vérification de l'environnement de l'installation 15 Connexion des appareils externes 17 Connexion réseau
19 Informations Préalables 22 Configuration de l'écran live (Direct) 27 Mode Live 29 Sortie SPOT 29 Zoom 30 Activation/Désactivation Audio 30 Gel 31 Suivi d'événement
MENU principal
32 Configuration du Systeme 42 Reglage du Periphérique 52 Réglage de l'enregistrement 55 Reglage de I'evénement 58 Sauvegarde 60 Configuration Réseau 73Commanded'un Periphérique PTZ
81 Présentation de Web Viewer 82 Connexion de Web Viewer (Windows) 84 Utilisation de Live Viewer (Windows) 89 Contrôler une camera PTZ connectée 92 Utilisation de Search Viewer 95 Configuration du Visionneur 107 À Propos 108 Connexion de Web Viewer (Mac) 110 Utilisation de Live Viewer (Mac) 111 Mobile Viewer
Visionneur de sauvegarde
112 Visionneur de sauvegarde au format SEC
Annexes
114 Caracteristiques du produit 117Vue du Produit 118 Réglage par défaut 122 Dépannage (FAQ) 125 Open Source Announcement
Le produit compresse l'entrée de caméra des chaînes 4 avec codec vidéo H.264, et prend en charge un enregistrement simultané et une lecture d'une entrée audio d'une chaîne 4 vers/de disque dur.
En outre, il gère la connectivité réseau et autorise le contrôle à distance des données depuis un ordinateur distant via le transfert des données vidéo et audio.
Interface utilisateur conviviale
Connecteurs d'entrée composite 4 canaux
Prise en charge des formats d'enregistrement CIF(S)/2CIF(M)/4CIF(L)/WD1/1280H
Avec le codec spécifique au réseau, le transfert réseau est activé indépendamment des conditions de l'enregistrement
Affichage des informations et de l'état du disque dur à l'aide de HDD SMART
Fonction d’écrasement du disque dur
Sauvegarde de disque dur de grande capacité via le câble USB 2.0 haute vitesse
Boucle de 4 canaux par connecteur vidéo
Divers modes de recherche disponibles (Recherche par Heure, Recherche par Événement, Recherche par Sauvegarde et Recherche par Mouvement, POS)
Divers modes d'enregistrement disponibles (Manuel, Événement et Enregistrement programme)
Interface d'alarme
Fonction de contrôle à distance via Network Viewer, Smart Viewer et Mobile Viewer
Prend en charge les protocoles coaxiaux
Fonctionnement interoperable
Approbations des normes
Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Règlementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.
Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiophoniques.
Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est comme de corriger l'interférence à ses propres frais.
Contenu
Déballez le produit et placez-le sur une surface plane ou à l'emplacement qui lui est réservé. Vérifiez que les éléments suivants sont contenus dans l'emballage, en plus de l'unité principale.
DVR
Adaptateur / Cordon D'alimentation
Souris
Manuel utilisateur ou manuel de référence rapide
CD du Logiciel Network Viewer / Manuel D'utilisation
Bornier de connexion (12 broches)

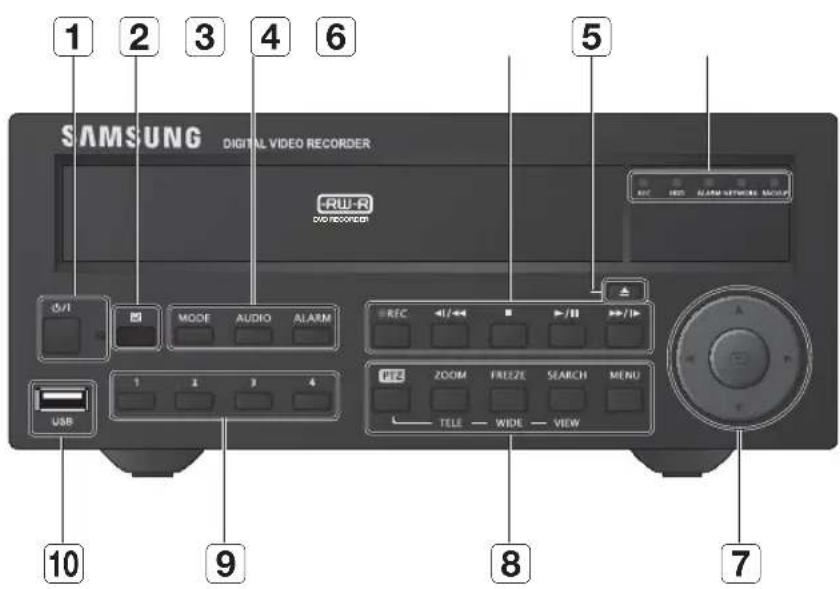

NOMS des composants et fonctions (avant)
Noms des composants Fonctions
1
Alimentation
DEL de l'alimentation : Affiche l'état d'activation/désactivation de l'alimentation.
Bouton Alimentation : Permit la mise sous ou hors tension du magnétoscope numérique.
2
Récepteur de télécommande
Permet de receivevoir le signal de la télécommande.
3
MODE
En mode actif, appuyez sur ceci pour basculer, tour à tour, en mode d'écran partagé en 4, en mode PIP et en mode Séquence auto.Chaque appui sur ce bouton en mode Search (Recherche) commute le mode de l'écran entre l'écran partagé en 4 et l'écran unique.Pour le mode Écran de lecture, reportez-vous à la section « Lecture ».(page 79)
AUDIO Active/désactive le son.
ALARM
Utilisé pour accüitter l'alarme, il étéindra la DEL de l'alarme, le son et l'icône lorsqu'une alarma a été générée.
4
REC Démarre ou arrêté l'enregistrement.
«/«
Retour en arrêté pas à pas («) : Effectue une recherche arrière image par image en mode PAUSE.Retour rapide («) : Effectue un return rapide en cours de lecture.
■
Arrêt : Arrêté la lecture.
> /<
Lecture/Pause : Suspend ou rétablit l'affichage à l'écran.
> />
Avance rapide (») : Effectue une lecture avant rapide.Avance pas à pas (») : Effectue une recherche avant image par image en mode PAUSE.
5
Ouverture/Fermeture
Permet d'ouvrir et de fermer le tiroir de chargement des DVR-RW.
6
Voyant DEL
REC: S'allume en cours d'enregistrement.
HDD: Affiche l'accès normal au disque dur.Lors de l'accès au disque dur, la DEL lights.
ALARM: S'allume lorsqu'un événement se produit.
NETWORK: Affiche l'état de la connexion et la transmission des données.
BACKUP: S'affiche en cours de sauvégarde.
7
Bouton Direction et sélection
Permet de changer les réglages ou de déplacer le curseur vers les directions haut/bas/gauche/droite (▲▼▲▶).Sélectionne un élément de menu ou exécuté le menu sélectionné.
8
Commandeamera
PTZ: Rôle le mode d'activation/désactivation PTZ.
ZOOM(TELE): Rôle l'écran sur le zoom numérique x2.Exécuté la fonction TELE en mode PTZ.
FREEZE(WIDE): Exécuté la fonction FREEZE en mode Live.Exécuté la fonction WIDE en mode PTZ.
SEARCH(VIEW): Il s'agit de la fonction permettant de basculer vers le mode Recherche.(Active la fonction VIEW lorsque vous sélectionné le bouton PTZ.)
MENU: Sert à acceder à l'écran Menu ou à revenir sur le menu précédent.
9
Canal
Sélectionne les numéroes de canaux directement en mode Direct ou par leur numéro en mode de saisie numérique.
10
Ports USB Connecte les dispositifs USB.

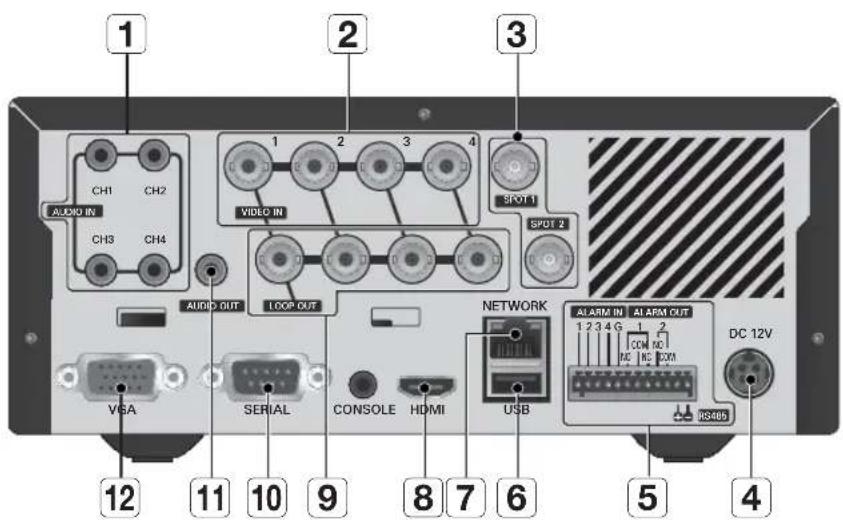

NOMS des composants et fonctions (arrière)
Noms des composants Fonctions
1
AUDIO IN 1~4 Ports de sortie (prises RCA) du signal audio.
2
VIDEO IN
Port d'entrée du signal video composite.Prend en charge le signal video NTSC et PAL.
3
SPOT Type BNC du port de sortie du signal Spot.
4
DC 12V Port à connecter à l'alimentation source de 12 V.
5
ALARM IN 1~4, G : Ports d'entrée de l'alarme.
ALARM OUT 1, 2, COM : Ports de sortie de l'alarme.
RS485 Permettent d'établier les communications RS485.
6
USB Port de connexion USB.
7
NETWORK Port de connexion réseau.
8
HDMI Port de connecteur HDMI.
9
LOOP OUT Terminal utilisé pour envoyer le signal video à un autre apparéil.
10
SERIAL
Port série pour une connexion à un péripérisque POS.
11
AUDIO OUT
Port de sortie (prise RCA) du signal audio.II est recommendé d'utiliser un haut-parleur amplificateur intégré pour la sortie du signalaudio.
12
VGA Output port for VGA video signal.
[CONSOLE] est conçu à des fins de réparation uniquement.

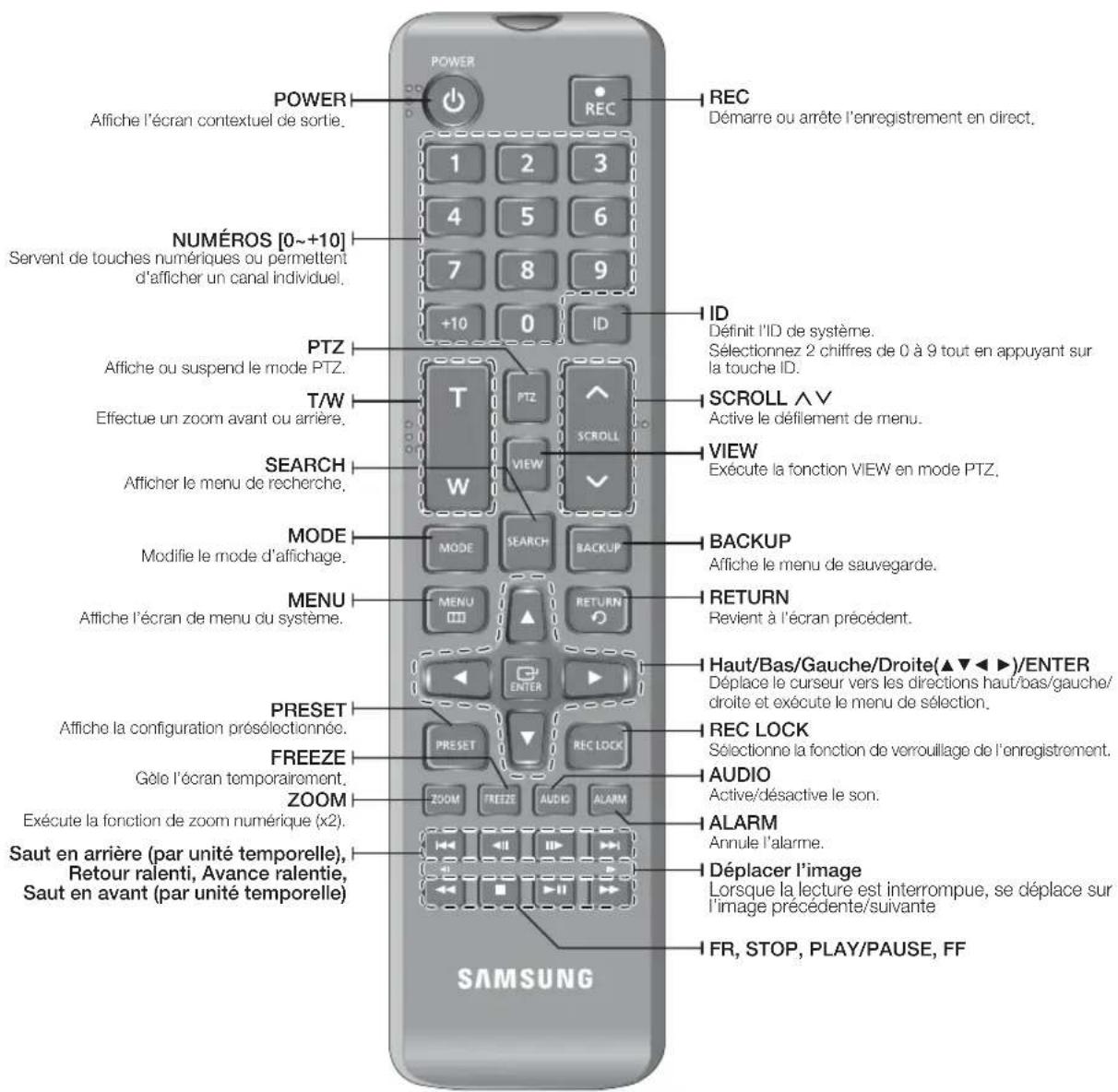

Utilisation des boutons du pavé numérique
Appuyez sur les boutons individuels de 1 à 4.
Permet de passer au numéro de canal sélectionné.
Modification de l'id de la télécommande
L'identifiant de commande à distance et l'identifiant du DVR doivent correspondre pour un fonctionnement correct.
Appuyez sur le bouton [ID] de la télécommande et vérifiez l'ID qui s'affiche à l'écran du magnétoscope numérique. L'ID par défaut de la télécommande est 00.
Entrez, dans l'ordre, deux chiffres de votre choix tout en appuyant sur le bouton [ID] de la télécommande.
Lorsque la saisie de l'ID est faite, appuyez à nouveau sur le bouton [ID] de la télécommande afin de vérifier le réglage.
Si vous desirez changer lID de la télécommande sur 08 : appuyez sur 0 et sur 8 dans l'ordre, tout en appuyant sur le bouton [ID] de la télécommande.
Pour changer l'ID du périphérique distant, veuillez vous référer à « Périphériques distants » (Page 48)
Installation
Voici quelques recommandations importantes qu'il convient de respecter avant d'utiliser le produit.
N'utilisez pas le produit en extérieur.
Ne versez pas de l'eau ou des liquides sur les connexions du produit.
Ne soumettez pas le système à une force ou une pression excessive.
Ne tirez pas sur le cordon d'alimentation.
Ne démontez pas l'appareil vous-même. N'exceedez pas la puissance nominale d'entrée/sortie de l'appareil. Utilisez uniquement un cordon d'alimentation agréé.
Pour les produits équipés d'une masse d'entrée, utilisez une fiche d'alimentation avec mise à la terre.
Verification de l'environnement de l'installation
Cet appareil est un périphérique hautement sécurisé équipé d'un disque dur de grande capacité et de circuits imprimés majeurs.
Une température interne excessive peut provoquer le dysfonctionnement de l'appareil et raccourcir sa durée de vie. Veuillez prendre en considération les recommandations suivantes avant de procéder à l'installation du produit.
[Figure 1]
Lors du montage de l'appareil sur un rack, respectez les instructions suivantes.
Vérifiez que le rack n'est pas hermétique.
Vérifie que la circulation de l'air est assurée au niveau des entrées/sorties tel qu'indiqué dans l'illustration.
Si vous empilez les appareils ou d'autres périphériques de montage en rack comme indiqué sur la figure 2, libérez de l'espace pour l'aération ou installez un ventilateur.
Pour bénéficier de l'air cyclé naturel, placez l'entrée dans la partie inférieure du rack et la sortie dans la partie supérieure.
Il est fortement recommandé d'installer un moteur de ventilateur sur l'entrée et la sortie afin de favoriser la circulation de l'air. (Installez un contrôle à l'entrée pour filtrer la poussière et les corps étrangers.)
Veillez à maintenir la température à l'intérieur du rack ou dans son environnement immédiat entre 0^ 40^ ( 32^ 104^ ), tel qu'illustré dans la figure 1.
[Figure 2]
Connexion USB
Par défaut, un port USB est fourni pour la connexion externe.
Vous pouvez connecter au port USB un disque dur USB, un lecteur CD/DVD USB, une mémoire USB ou une souris.
Si un disque dur USB est relié au système, la reconnaissance du périphérique et ses réglages seront disponibles sous « Menu princ. > Périph. > Périph. stock. » (Page 45)
L'appareil prend en charge une fonction de connexion à chaud permettant la connexion/déconnexion des périphériques USB pendant le fonctionnement du système.
Si le support de stockage USB pour la sauvegarde n'est pas formaté par le produit, formatez-le par un PC en système de fichiers FAT32.
Connexion d'un périphérique POS
Vous pouvez brancher un périphérique POS au port RS-232C situé à l'arrière du produit à condition de le faire à l'aide d'un câble RS-232C.
La configuration de la connexion du port RS-232C est disponible via « Menu princ. > Périph > Périphérique POS », appuyez sur le bouton et réglez les valeurs (Page 49)
Connexion des entrées/sorties de l'alarme
Le port d'entrée/sortie de l'alarme situé à l'arrière de l'appareil est composé des éléments suivants.

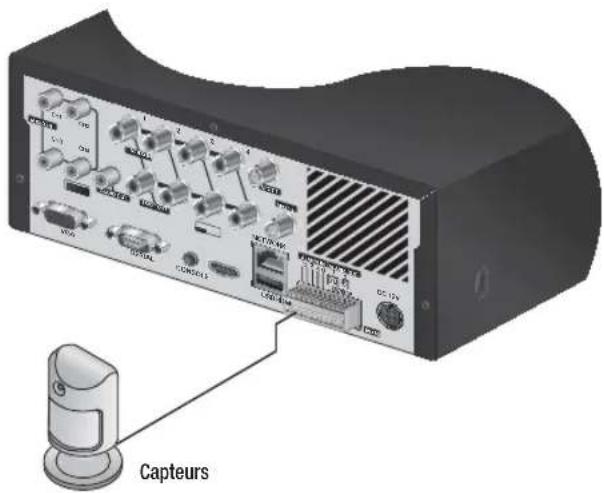

Connecteur les entrées d'alarmes
Le terminal est utilisé pour connecter les entrées d'alarmes.
L'une des (deux) lignes de signaux pour divers capteurs est connectée au numéro d'entrée d'alarme et l'autre est connectée au terminal [G].

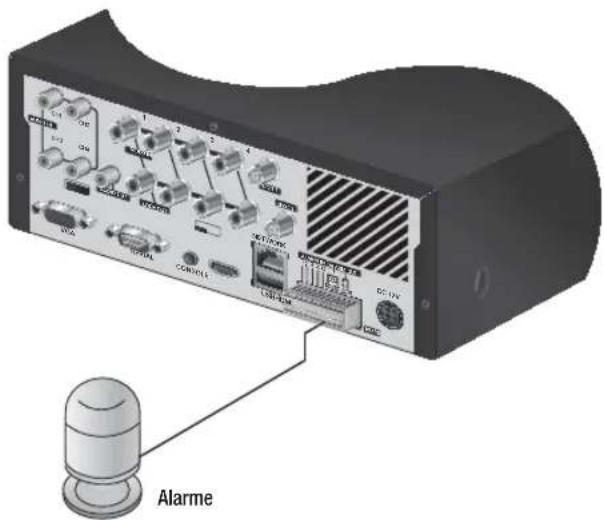

Connecteur les sorties d'alarmes
Le terminal est utilisé pour connecter les sorties d'alarmes.
L'une des (deux) lignes de signaux pour les périphériques externes est connectée à la sortie d'alarme du terminal et l'autre est connectée au [COM] du terminal.

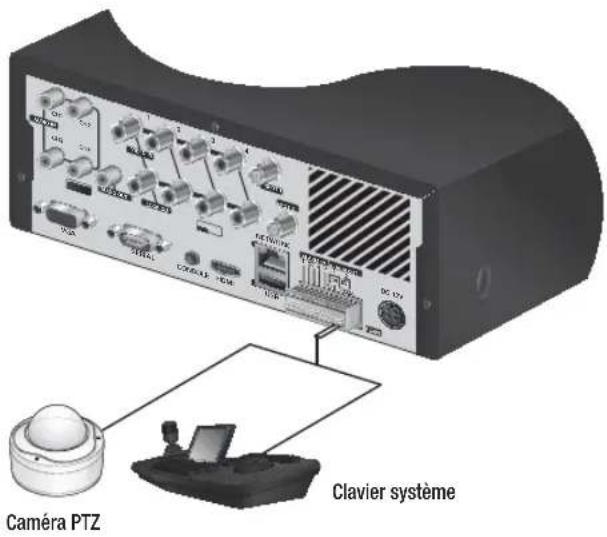

Connectez le périphérique [RS485 +, -] par le port arrêté.
Vous pouvez connecter et contrôler la caméra PTZ qui prend en charge la communication RS-485. Vérifiez d'abord si le périphérique RS-485 est compatible avec l'appareil.
Évitez de changer la polarité (+/−) du périphérique RS-485 lors de sa connexion. La polarité de connexion varie selon le type de caméra utilisée.
Pour de plus amples informations, reportez-vous à la documentation relative à la caméra PTZ concernée.
Démarrage du système
Branchez le câble d'alimentation sur l'arrière de l'appareil.
Appuyez sur le bouton d'alimentation à l'avant.
Après le démarrage, environ 10 secondes sont nécessaires pour afficher l'écran.

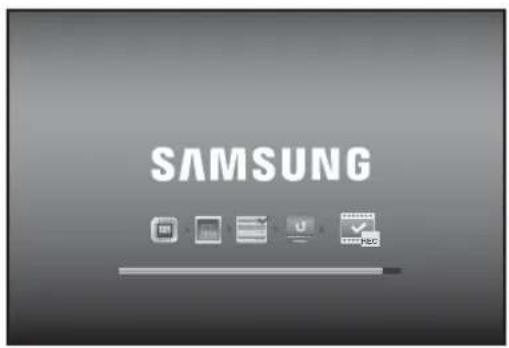

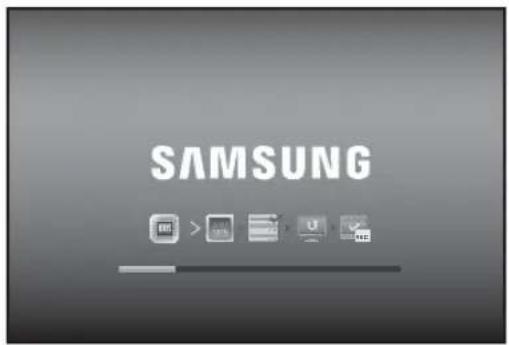

L'écran de démarrage apparait. Le démarrage peut prendre 3 minutes environ, comme l'indique l'évolution des icônes. Si un nouveau disque dur est installé, le processus d'initialisation pourrait être plus long.

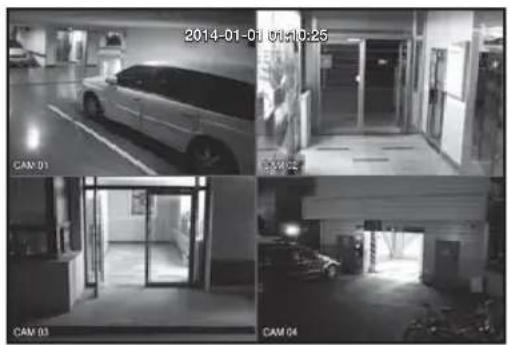

L'écran Live (Direct) apparaît avec un bip sonore.

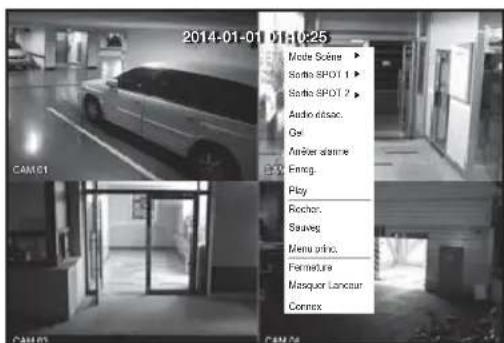

Arrêt du système
Vous pouvez éteindre le système qu'à la condition d'être connecté au magnétoscope numérique. Si vous n'êtes pas administrateur, vous devrez obligatoirement disposer du privilège de fermeture pour arrêter le système.
Maintenez le bouton [POWER] à l'avant ou sur la télécommande ou faites un clic droit sur.

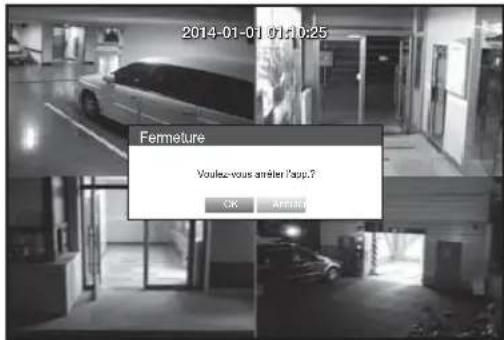

La fenêtre de confirmation de « Fermeture » s'affiche.
Servez-vous des touches directionnelles sur la télécommande ou en façade pour aller sur, puis appuyez sur le bouton [ENTER] ou cliquez sur. Le système s'arrête.
Pour la gestion des droits d'accès, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès » (Page 37)
Pour accéder au magnétoscope numérique ou à un menu limité d'accès, vous devez vous être préalablement connecté au magnétoscope numérique.

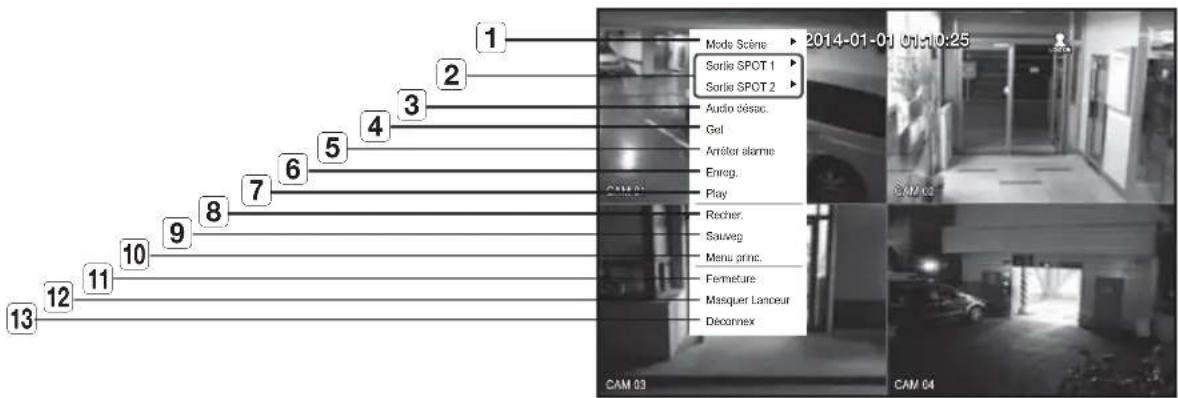

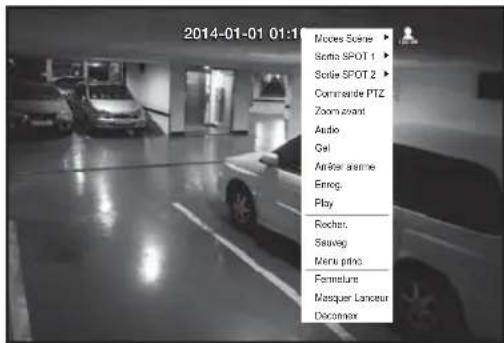

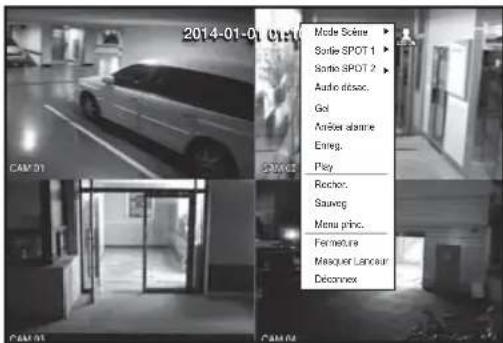

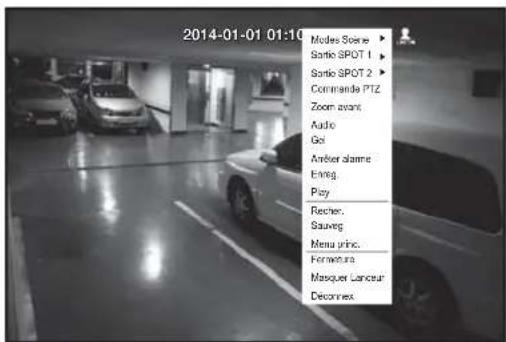

En mode Live, effectuez un clic droit sur n'importe quelle zone de l'écran. Vous pouvez voir le menu contextuel, tel qu'indiqué dans la figure de droite.

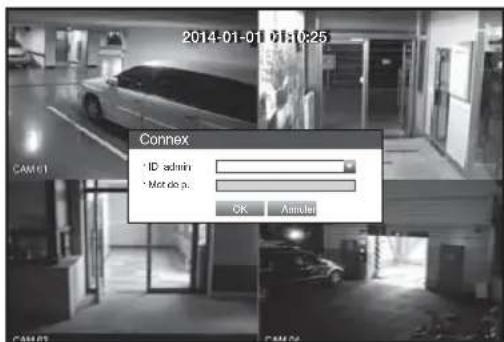

Cliquez sur. La boite de dialogue de connexion s'affiche. Vous pouvez aussi afficher la boite de dialogue de connexion pour accéder au menu de votre choix en appuyant sur le bouton [MENU] de la télécommande ou en façade.
La boîte de dialogue de connexion s'affichera aussi si vous appuyez sur le bouton de menu de la télécommande ou la façade du magnétoscope numérique lorsque le menu correspondant nécessite une connexion. - Après la connexion, appuyez sur [RETURN] de la télécommande pour afficher la boîte de dialogue de connexion.
Pour en savoir plus sur les droits d'accès restreints, reportez-vous à « Gestion des droits d'accès > Réglage des droits d'accès » (Page 37)
L'identifiant initial de l'administrateur est admin et le mot de passe doit être défini lors de la première connexion. Réglez le mot de passe de votre réseau sans fil si vous utilisez l'appareil avec un routeur sans fil. Si votre réseau n'est pas protégé par un mot de passe ou si vous utilisez le mot de passe par défaut du routeur sans fil, les données de votre vidéo peuvent être exposées à des menaces potentielles. Veuillez changer votre mot de passe tous les trois mois afin de protéger sans risque les informations personnelles et éviter les préjudices occasionnés par un vol de données.
Veuillez noter qu’il en est de la responsabilité de l’utilisateur quant à la sécurité et autres problèmes causés par une mauvaise gestion du mot de passe.
Verrouillage de tous les boutons
Ceci restreint l'accès à tous les boutons disponibles sur le magnétoscope numérique.
En mode Live, appuyez sur les boutons suivants, dans l'ordre : [STOP (■)]→[FREEZE]→[STOP (■)]→[FREEZE]→[MENU]. Tous les boutons seront verrouillés. La fenêtre de confirmation apparait
Sélectionnez OK. Les touches sont verrouillées.
En mode verrouillage, appuyez sur n'importe quel bouton pour afficher un dialogue où vous serez invité à entrer le mot de passe pour déverrouiller les boutons. Le verrouillage des boutons sera désactivé si vous entrez le mot de passe admin.

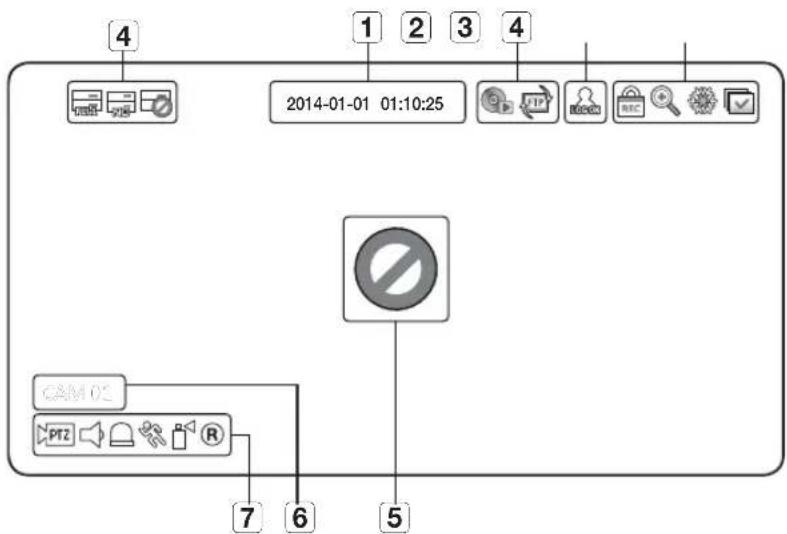

Icônes de l'écran live (direct)
Vous pouvez vérifier l'état ou le fonctionnement du magnétoscope numérique à l'aide des icônes de l'écran Live (Direct).
Noms des composants Fonctions
1
Date et heures actuelles
2
Infos identifient
3
Mode Écran
REC S'affiche lorsque la lecture est en cours. Pour annuler l'enregistrement, entrez le mot de passer.
S'affiche lorsque la fonction zoom est active.
Affché si vous appuyez sur le bouton Figer.
S'affiche en mode Séq. auto dans lequel tous les canaux sont activés selon l'intervalle de temps spécifique.
4
Système d'exploitation
S'affiche lorsque le disque dur est plein et le magnétoscope dispose d'un espace insuffisant pour l'enregistrement.
S'affiche en l'absence de disque dur installé ou lorsque le disque dur existant doit être remplace.
S'affiche lorsque le disque dur nécessite une vérification technique.
Cela est affché si l'opération de sauvégarde est en cours.
S'affiche lorsqu'un nouveau micrologiciel est détecté depuis le réseau.
5
État de l'entrée video
S'affiche en l'absence de toute entrée lorsque laamera est réglée sur <ON>.
Rien ne s'affichera à l'écran si laamera est réglée sur <OFF>.
6
Nom/canal deamera
Affiche le nom de laamera et le canal modifié, selon le cas.
7
Fonctionnement de laamera
S'affiche sous forme de réglage PTZ et en jaune lorsque PTZ est en cours d'utilisation.
Affiche l'activation/assourdissement audio.
Ne s'affiche pas en mode video en cas de désactivation.
Si le capteur est réglé sur <ON>, le signal d'entrée s'affichera à l'écran du canal connecté.
S'affiche en cas de détention de mouvement lorsque la fonction Détction mouv est régée sur <ON>.
Apparait quand la détention de tempérage est fixée sur <ON> et une tentative de tempérage est détectée.
Affiche le mode d'enregistrement en cours sous Enreg./Événement/Calend.
Information erreur
Si le disque dur interne n'est pas connecté, le message apparaitra « PAS DE DD » (); en cas de problème, vous verrez le message « ÉCHEC DISQUE DUR » s'afficher dans le coin supérieur gauche de l'écran. Le cas échéant, contactez le centre de dépannage pour demander de l'assistance car ceci peut provoquer un dysfonctionnement au niveau de l'enregistrement, de la lecture et de la sauvegarde.
Si vous voyez les icônes AUCUN DISQUE DUR ou ÉCHEC DISQUE DUR à l'écran, contactez le centre de service pour plus de renseignements.
Menu écran live (direct)
Outiler l'utilisation des boutons situés sur la télécommande ou en façade, vous pouvez accéder au menu souhaité en effectuant un clic droit sur n'importe quelle zone en mode Live.
Un clic sur la droite ouvre le menu contextuel qui montre différents éléments du menu selon le cas, comme l'état connecté/déconnecté, mode division écran, et diverses conditions de fonctionnement.
Les éléments de menu sous Recher, Enreg., Sauveg., Fermeture et PTZ peuvent être désactivés, en fonction des droits d'accès de l'utilisateur.
Menu mode partagé
Le menu contextuel en mode partagé dépend de l'état d'activation/désactivation.
Menu Fonctions
1
Mode Scène
Reportez-vous à « Mode Live ». (Page 27)
2
Sortie SPOT 1/2
Reportez-vous à « Sortie Spot ». (Page 29)
3
Audio activé/désac.
Reportez-vous à « Activation/Désactivation Audio ». (Page 30)
4
Gel
Reportez-vous à « Gel ». (Page 30)
5
Arrêter alarme
Arrête la sortie d'alarme et le suivi d'événement. Reportez-vous à « Suivi D'événement ». (Page 31)
6
Enreg./Arrêt
Début/arrêté l'enregistrement standard.
7
Play
Lit les résultats de la recherche (données). Reportez-vous à « Recherche et lecture > Lecture ». (Page 79)
8
Recher.
Reportez-vous à « Recherche et lecture > Recherche ». (Page 76)
9
Sauveg
Reportez-vous à « Menu princ.» Réglage de la sauvégarde ». (Page 58)
10
Menu princ.
Accès au menu principal. Reportez-vous à la section Utilisation du magnétoscope numérique. (Page 32)
11
Fermeture
Met hors tension le magnétoscope numérique.
12
Afficher/Masquer
Lanceur
Affiche ou masque le lanceur. Reportez-vous au « Afficher / Masquer le Menu Lanceur ».
(Page 26)
13
Connexion/
Déconnexion
Vous pouvez vous connecter ou vous déconnecter.

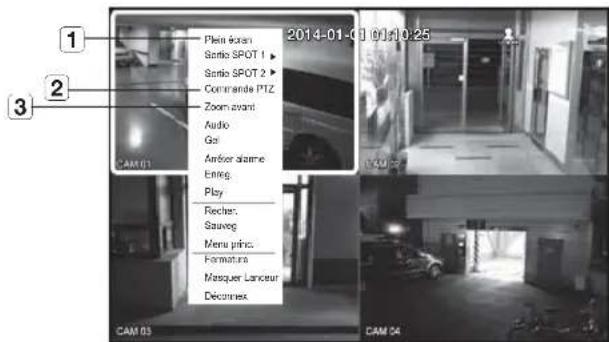

Menu mode unique
Le menu Mode Unique n'est disponible qu'en mode Unique.
Le menu qui s'affiche comme sur un simple écran, apparait comme après avoir sélectionné un seul canal sur un écran mosaïque.
EasyManual
