Τύπος Προϊόντος	Κλιματιστικό Διαιρούμενου Τύπου (Inverter)
Μοντέλο	ASI18DW30
Διαστάσεις Εσωτερικής Μονάδας (Π x Υ x Β)	965 x 319 x 235 mm (περίπου)
Διαστάσεις Εξωτερικής Μονάδας (Π x Υ x Β)	770 x 555 x 300 mm (περίπου)
Τύπος Ψυκτικού	R410A
Ψυκτική Ικανότητα (BTU/h)	18,000
Τροφοδοσία	230V, 50Hz, Μονοφασικό
Συνιστώμενη Ασφάλεια	T3.15A/250VAC ή T5A/250VAC (ελέγξτε την πλακέτα)
Μέγιστο Μήκος Σωλήνωσης	30 m (98.5 πόδια)
Μέγιστη Διαφορά Ύψους	20 m (66 πόδια)
Τηλεχειριστήριο	Περιλαμβάνεται με βάση και μπαταρίες
Τρόποι Λειτουργίας	Ψύξη, Θέρμανση, Ανεμιστήρας, Αυτόματο
Έλεγχος Περσίδων	Μηχανοκίνητη κατακόρυφη και οριζόντια κίνηση (τηλεχειριστήριο)
Τύπος Φίλτρου	Πλενόμενο φίλτρο πλέγματος, προαιρετικό λειτουργικό φίλτρο
Απαιτήσεις Εγκατάστασης	Απαιτείται επαγγελματική εγκατάσταση· συμμόρφωση με τοπικούς κανονισμούς
Εγγύηση	Ανατρέξτε στην τεκμηρίωση του κατασκευαστή

Συχνές ερωτήσεις - ASI18DW30 BOSCH

Ποια είναι η συνιστώμενη απόσταση γύρω από την εσωτερική μονάδα;

Διατηρήστε τουλάχιστον 12 cm (4.75 ίντσες) από τοίχους και οροφή, 2.3 m (90.55 ίντσες) από το δάπεδο και 15 cm (5.9 ίντσες) από την οροφή για σωστή ροή αέρα.

Μπορώ να χρησιμοποιήσω καλώδιο προέκτασης για την τροφοδοσία;

Όχι. Μην χρησιμοποιείτε ποτέ καλώδιο προέκτασης ή μην τροποποιείτε το καλώδιο τροφοδοσίας. Χρησιμοποιήστε αποκλειστικό κύκλωμα με κατάλληλη τάση (230V) και γείωση για αποφυγή πυρκαγιάς ή ηλεκτροπληξίας.

Πόσο συχνά πρέπει να καθαρίζω το φίλτρο αέρα;

Καθαρίστε το πλενόμενο φίλτρο πλέγματος κάθε 2 εβδομάδες υπό κανονική χρήση. Εάν υπάρχει το προαιρετικό λειτουργικό φίλτρο, αντικαταστήστε το σύμφωνα με τις οδηγίες του κατασκευαστή.

Τι τύπο ψυκτικού χρησιμοποιεί αυτή η μονάδα;

Η ASI18DW30 χρησιμοποιεί ψυκτικό R410A. Μην αναμιγνύετε άλλα ψυκτικά. Η εγκατάσταση πρέπει να γίνει από πιστοποιημένο τεχνικό.

Ποιο είναι το μέγιστο μήκος σωλήνωσης και η μέγιστη διαφορά ύψους;

Το μέγιστο μήκος σωλήνωσης είναι 30 m (98.5 πόδια) και η μέγιστη διαφορά ύψους μεταξύ εσωτερικής και εξωτερικής μονάδας είναι 20 m (66 πόδια). Το ελάχιστο μήκος σωλήνωσης είναι 3 m για μείωση των κραδασμών.

Πώς κάνω μια δοκιμαστική λειτουργία;

Μετά την εγκατάσταση, λειτουργήστε τη μονάδα για τουλάχιστον 30 λεπτά σε λειτουργίες Ψύξης και Θέρμανσης. Ελέγξτε για διαρροές, σωστή αποστράγγιση και ηλεκτρική ασφάλεια. Εάν η θερμοκρασία περιβάλλοντος είναι κάτω από 17°C, χρησιμοποιήστε το κουμπί χειροκίνητου ελέγχου στην εσωτερική μονάδα.

Τι πρέπει να κάνω αν η μονάδα στάζει νερό;

Βεβαιωθείτε ότι ο σωλήνας αποστράγγισης δεν είναι τσακισμένος, παγιδευμένος ή βυθισμένος. Ο σωλήνας πρέπει να βρίσκεται στο κάτω μέρος της δέσμης σωλήνων και να έχει κλίση προς τα κάτω. Ελέγξτε επίσης ότι ο σύνδεσμος αποστράγγισης έχει εγκατασταθεί σωστά στην εξωτερική μονάδα.

Μπορώ να εγκαταστήσω την εξωτερική μονάδα σε βραχίονα τοίχου;

Ναι, αλλά ο τοίχος πρέπει να είναι συμπαγής (τούβλο ή σκυρόδεμα) και να υποστηρίζει τουλάχιστον τέσσερις φορές το βάρος της μονάδας. Χρησιμοποιήστε διαστελλόμενες βίδες και βεβαιωθείτε ότι ο βραχίονας είναι επίπεδος. Ελαστικά παρεμβύσματα μπορούν να μειώσουν τους κραδασμούς.

Πώς προσθέτω ψυκτικό για μεγαλύτερα μήκη σωλήνωσης;

Για σωλήνες μεγαλύτερους από το τυπικό μήκος (5 m ή 7.5 m ανάλογα με την περιοχή), απαιτείται πρόσθετο ψυκτικό R410A. Υπολογίστε χρησιμοποιώντας τον τύπο: (μήκος σωλήνωσης - τυπικό μήκος) × 15 g/m (για σωλήνα υγρού 6.35 mm) ή × 30 g/m (για σωλήνα 9.52 mm). Μόνο πιστοποιημένος τεχνικός πρέπει να χειρίζεται το ψυκτικό.

Ποιες είναι οι ευρωπαϊκές οδηγίες απόρριψης;

Μην απορρίπτετε αυτή τη μονάδα ως οικιακά απορρίμματα. Επιστρέψτε την σε καθορισμένη εγκατάσταση ηλεκτρονικών αποβλήτων, στον λιανοπωλητή κατά την αγορά νέας μονάδας ή σε πιστοποιημένο έμπορο παλιοσίδερων. Το ψυκτικό και τα επικίνδυνα υλικά πρέπει να αντιμετωπίζονται σωστά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ASI18DW30 BOSCH

el Oδηγίες εγκατάστασης en Installation manual Split air conditioner

Εγχειρίδιο Εγκατάστασης

0 Προφυλάξεις ασφάλειας...... 4
1 Εξαρτήματα....6
2 Σύνοψη Εγκατάστασης - Εσωτερική Μονάδα...... 8
3 Méρη της μονάδας......10

4 Εγκατάσταση Εσωτερικής Μονάδας....11

1. Επιλογή θέσης εγκατάστασης......11
2. Εγκατάσταση βάσης στήριξη στον τοίχο ..... .12
   3.Διάνοιξητρύπασγιαδιευθέτησητων σωληνώσεων σύνδεσης....12
3. Προετοιμασία σωληνώσεων ψυκτικού.....14
4. Σύνδεση σωλήνα αποστράγγισης......15

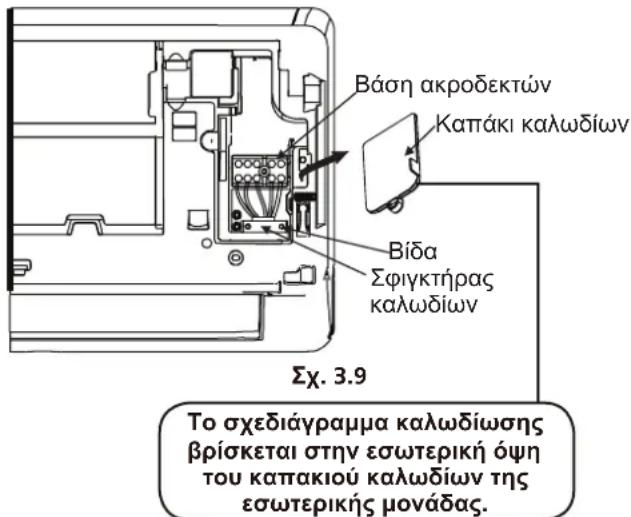

5. Σύνδεση καλωδίου σήματος....17

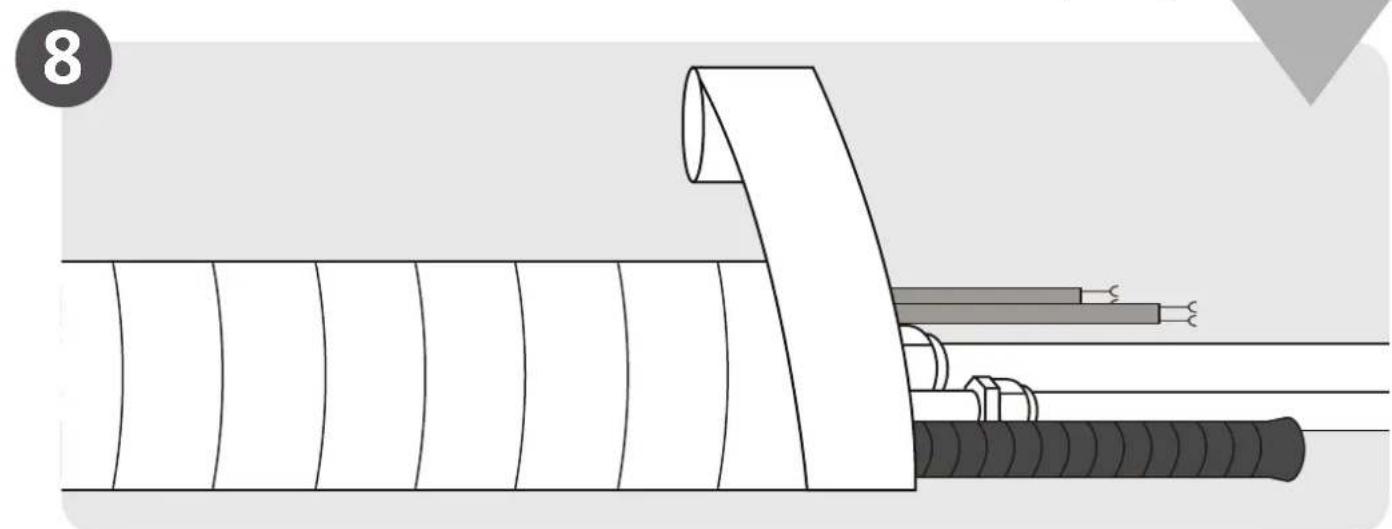

6. Περικάλυψη σωληνώσεων και καλωδίων.....18
7. Τοποθέτηση εσωτερικής μονάδας...... 18

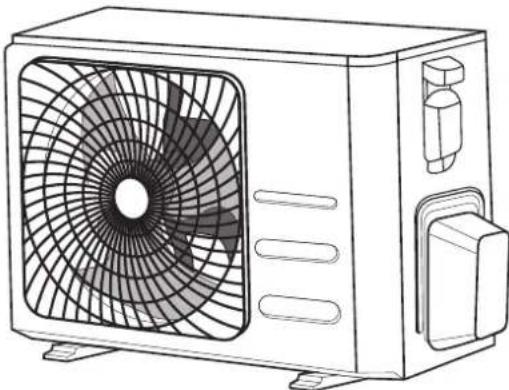

5 Εγκατάσταση Εξωτερικής Μονάδας... 20

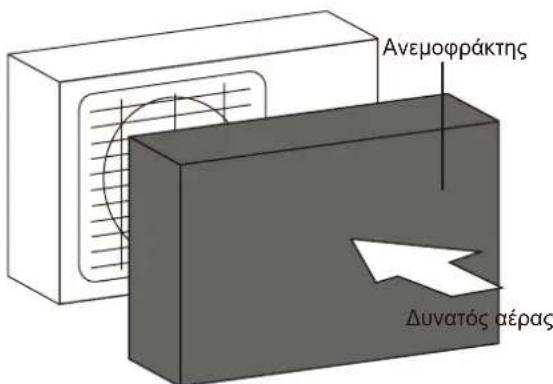

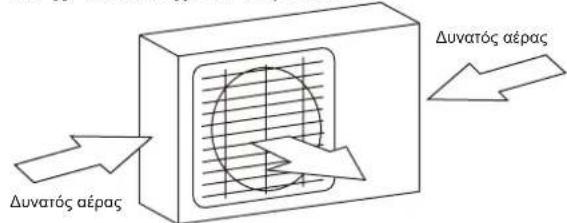

1. Επιλογή θέσης εγκατάστασης......20
2. Εγκατάσταση συνδέσμου αποστράγγισης... 21
3. Στερέωση εξωτερικής μονάδας......22

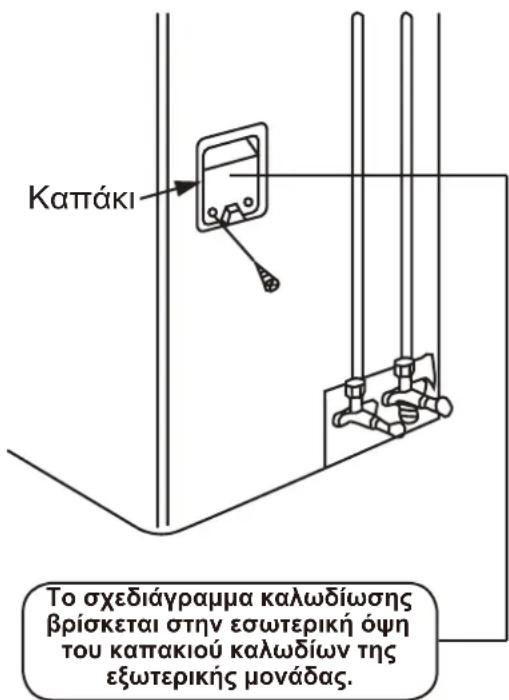

4. Σύνδεση καλωδίου σήματος και ρεύματος... 23

6 Σύνδεση Σωληνώσεων Ψυκτικού...... 25

A. Σημείωση για το μήκος των σωληνώσεων......25
B. Οδηγίες Σύνδεσης – Σωλήνωση ψυκτικού......25

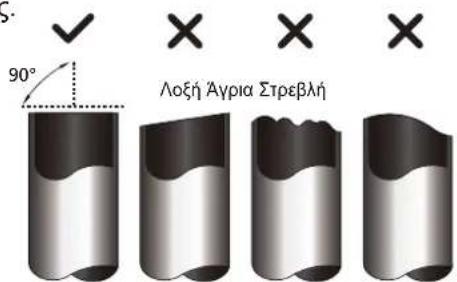

1. Κοπή σωλήνα...... 25

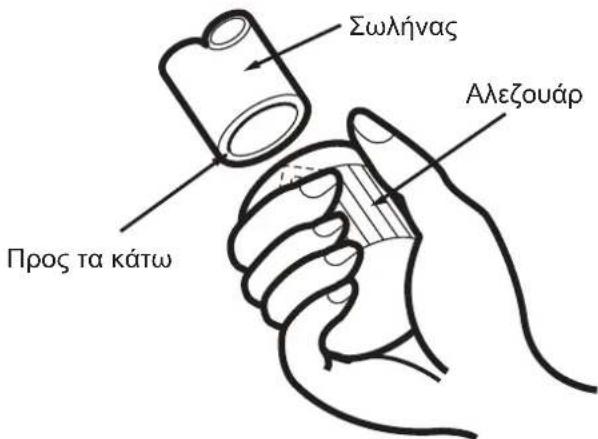

2. Απομάκρυνση γρεζιών......26

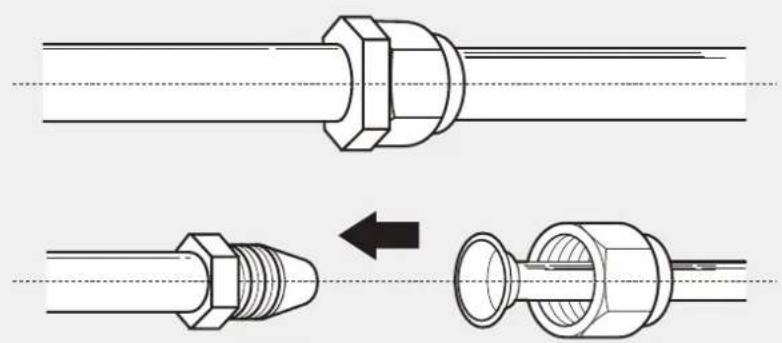

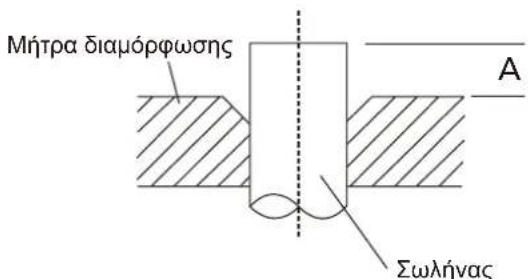

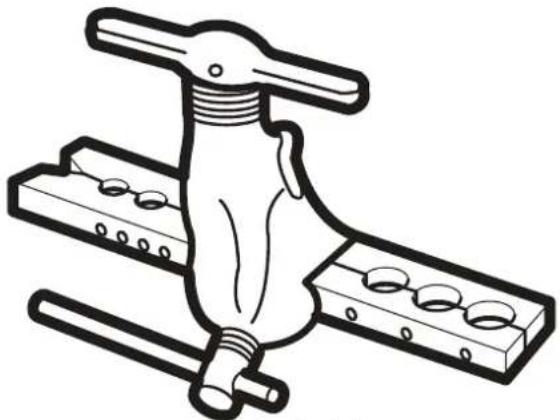

3. Διαμόρφωση άκρων σωλήνα......26

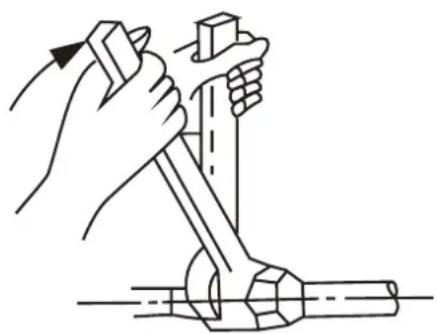

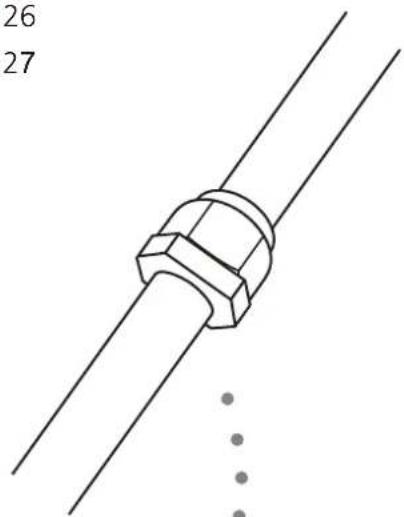

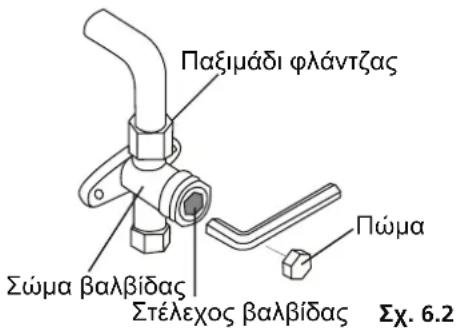

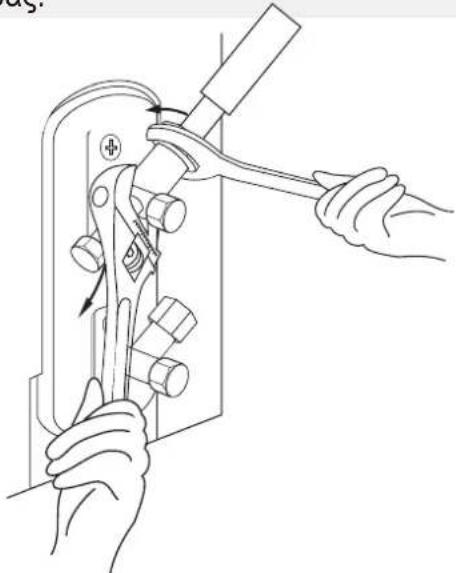

4. Σύνδεση σωληνώσεων.... 27

Προσοχή: Κίνδυνος πυρκαγιάς (μόνο για ψυκτικό R32/R290)

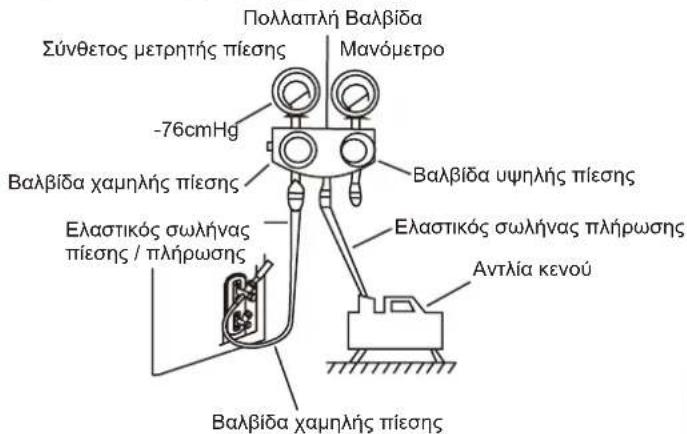

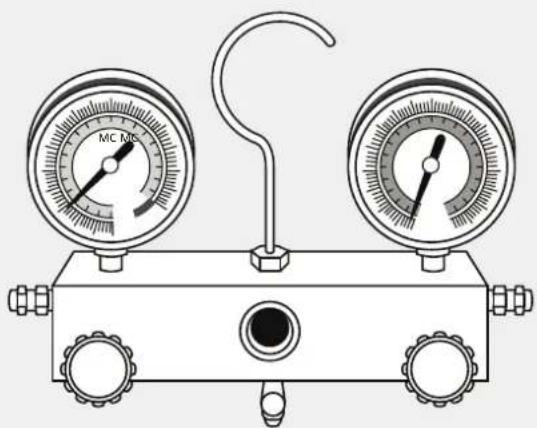

7 Εκκένωση αέρα...... 29

1. Οδηγίες εκκένωσης...... 29
2. Σημείωση για τη Συμπλήρωση Ψυκτικού....30

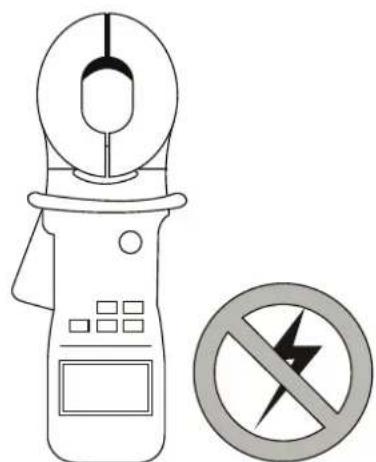

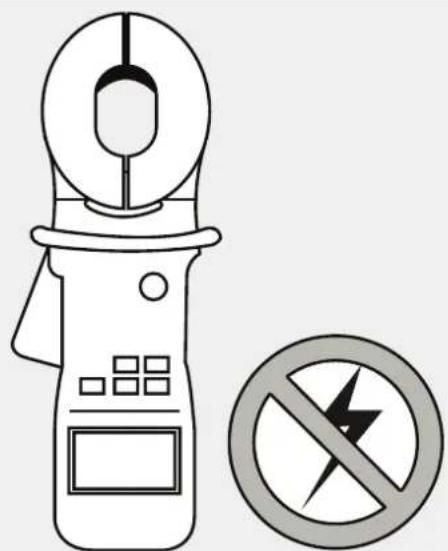

8 Нлектрологикої έλεγχοι και έλεγχοι διαρροών αερίου.... 31

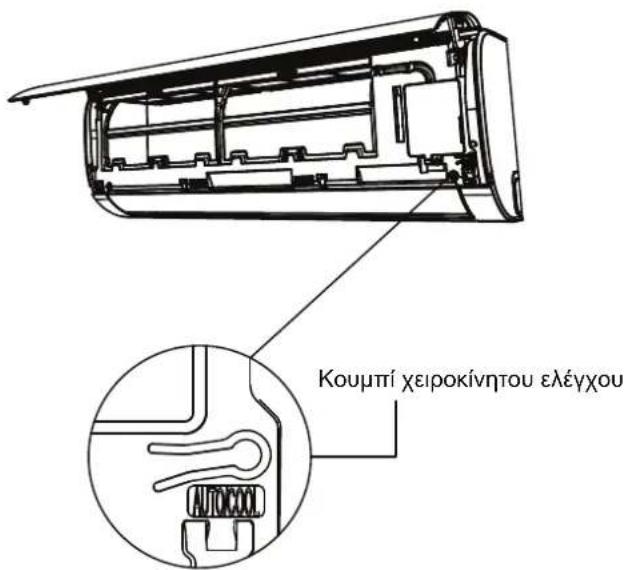

9 Δοκιμαστική λειτουργία...... 32
10 Ευρωπαϊκές Κατευθυντήριες Οδηγίες Διάθεσης....34
11 Πληροφορίες για εργασίες επισκευής....35

Προφυλάξεις Ασφαλείας

Πριν από την εγκατάσταση, διαβάστε προσεκτικά τις προφυλάξεις

Λανθασμένη εγκατάσταση λόγω παράβλεψης των οδηγιών μπορεί να οδηγήσει σε τραυματισμό ή ζημιά.

Η σοβαρότητα πιθανού τραυματισμού ή ζημιάς χαρακτηρίζεται είτε ως ΠΡΟΕΙΔΟΠΟΙΗΣΗ είτε ως ΠΡΟΣΟΧΗ.

Αυτό το σύμβολο υποδεικνύει την πιθανότητα θανάτου ή σοβαρού τραυματισμού σε περίπτωση παράβλεψης των οδηγιών.

Αυτό το σύμβολο υποδεικνύει την πιθανότητα τραυματισμού σας ή ζημιάς της μονάδας σε περίπτωση παράβλεψης των οδηγιών.

Αυτό το σύμβολο υποδεικνύει ότι δεν πρέπει ποτέ να προβαίνετε στη συγκεκριμένη ενέργεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο Μην τροποποιήσετε το μήκος του καλωδίου παροχής ρεύματος και μην χρησιμοποιήσετε προέκταση. Μην χρησιμοποιείτε την ίδια πρίζα για την τροφοδοσία και άλλων συσκευών. Ακατάλληλη ή ανεπαρκής παροχή ρεύματος μπορεί να προκαλέσουν πυρκαγιά ή ηλεκτροπληξία.
Κατά τη σύνδεση της σωλήνωσης ψυκτικού, φροντίστε ώστε ουσίες ή αέρια πλην του προβλεπόμενου ψυκτικού να μην εισέλθουν στη μονάδα. Η παρουσία άλλων αερίων ή ουσιών θα μειώσει την ισχύ της μονάδας και ενδέχεται να προκαλέσει μη φυσιολογικά υψηλή πίεση στον κύκλο ψύξης. Αυτό μπορεί να προκαλέσει έκρηξη και τραυματισμό.
Ο Μην επιτρέπετε σε παιδιά να παίζουν με το κλιματιστικό μηχάνημα. Τα παιδιά πρέπει να είναι διαρκώς υπό επιτήρηση κοντά στη μονάδα.

1. Η εγκατάσταση πρέπει να γίνει από εξουσιοδοτημένο αντιπρόσωπο ή τεχνικό. Ελαττωματική εγκατάσταση μπορεί να προκαλέσει διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.
2. Η εγκατάσταση πρέπει να ακολουθεί αυστηρά αυτές τις οδηγίες εγκατάστασης. Λανθασμένη εγκατάσταση μπορεί να προκαλέσει διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά. (Στη Βόρεια Αμερική, η εγκατάσταση πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένους τεχνικούς και σύμφωνα με τις απαιτήσεις των ΝΕС και ΡΕС.)
3. Να επικοινωνείτε με εξουσιοδοτημένο τεχνικό του σέρβις για την επισκευή ή συντήρηση αυτής της μονάδας.
4. Να χρησιμοποιείτε μόνο τα παρεχόμενα εξαρτήματα, μέρη και προδιαγεγραμμένα μέρη για την εγκατάσταση. Η χρήση μη τυποποιημένων μερών μπορεί να έχει ως αποτέλεσμα την πρόκληση διαρροής νερού, ηλεκτροπληξίας, πυρκαγιάς και την αστοχία της μονάδας.
5. Τοποθετήστε τη μονάδα σε σταθερό σημείο που μπορεί να αντέξει το βάρος της. Αν το επιλεγμένο σημείο δεν μπορεί να αντέξει το βάρος της μονάδας, ή η εγκατάσταση δεν γίνει σωστά, η μονάδα μπορεί να πέσει προκαλώντας σοβαρό τραυματισμό και ζημιά.
6. Μην χρησιμοποιείτε μέσα επιτάχυνσης της διαδικασίας απόψυξης ή καθαριστικά μέσα, πέραν αυτών που συνιστώνται από τον κατασκευαστή.
7. Η συσκευή θα πρέπει να αποθηκεύεται σε δωμάτιο χωρίς πηγές ανάφλεξης που λειτουργούν συνεχώς (π.χ. ακάλυπτες φλόγες, συσκευή αερίου ή ηλεκτρικός θερμαντήρας σε λειτουργία)
8. Μην τρυπάτε και μην καίτε τη συσκευή.
9. Η συσκευή θα πρέπει να αποθηκεύεται σε καλά αεριζόμενο χώρο, διαστάσεων αντίστοιχων με αυτές των προδιαγραφών λειτουργίας.
10. Έχετε υπόψη ότι τα ψυκτικά υγρά μπορεί να μην μυρίζουν.

ΣΗΜΕΙΩΣΗ: Για τις μονάδες που χρησιμοποιούν ψυκτικό υγρό R32/R290, απαιτούνται οι παράγραφοι 7 έως 10.

ÊêèÉóá èÊèóÓIÓ

1. Οι ηλεκτρολογικές εργασίες θα πρέπει να γίνονται σύμφωνα με τα εθνικά πρότυπα ηλεκτρολογικών συνδέσεων, τους σχετικούς κανονισμούς και αυτές τις οδηγίες εγκατάστασης. Θα πρέπει να χρησιμοποιηθεί ανεξάρτητο κύκλωμα και μία αποκλειστική πρίζα για την παροχή ρεύματος. Μη συνδέετε άλλες συσκευές στην ίδια πρίζα. Αν το ηλεκτρικό κύκλωμα δεν διαθέτει αρκετή χωρητικότητα ή αν εντοπιστεί ελάττωμα στις ηλεκτρολογικές εργασίες, μπορεί να προκληθεί ηλεκτροπληξία ή φωτιά.
2. Για όλες τις ηλεκτρολογικές εργασίες να χρησιμοποιείτε τα προβλεπόμενα καλώδια. Φροντίστε οι συνδέσεις των καλωδίων να είναι καλά σφιγμένες, ενώ χρησιμοποιήστε και σφιγκτήρες καλωδίων έτσι ώστε τυχόν εξωτερική δύναμη να μην μπορεί να κάνει ζημιά στους ακροδέκτες. Ηλεκτρολογικές συνδέσεις που δεν έχουν γίνει σωστά μπορεί να υπερθερμανθούν προκαλώντας, ενδεχομένως, πυρκαγιά και ηλεκτροπληξία.
3. Η διευθέτηση των καλωδίων θα πρέπει να είναι τέτοια ώστε να μην εμποδίζεται το κάλυμμα της πλακέτας ελέγχου. Εάν το κάλυμμα της πλακέτας ελέγχου δεν κλείσει σωστά, μπορεί να προκληθεί διάβρωση και υπερθέρμανση των σημείων σύνδεσης των ακροδεκτών, πυρκαγιά ή ηλεκτροπληξία.
4. Σε ορισμένα περιβάλλοντα λειτουργίας, όπως κουζίνες, δωμάτια σέρβερ, κ.λπ., συνιστάται η χρήση ειδικά σχεδιασμένων κλιματιστικών μονάδων.
5. Εάν υποστεί ζημιά το καλώδιο ρεύματος, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπό του ή αντίστοιχα ειδικευμένα άτομα προκειμένου να αποφευχθεί τυχόν κίνδυνος.
6. Αυτή η συσκευή μπορεί να χρησιμοποιείται από παιδιά άνω των 8 ετών και άτομα μειωμένων σωματικών ή πνευματικών ικανοτήτων, ή άνευ εμπειρίας και γνώσεων, εφόσον επιβλέπονται ή τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους ενεχόμενους κινδύνους. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

ΠΡΟΣΟΧΗ

Για μονάδες με βοηθητικό ηλεκτρικό θερμαντήρα, μην εγκαθιστάτε τη μονάδα σε απόσταση μικρότερη του 1 μέτρου από εύφλεκτα υλικά.
Ο Μην εγκαθιστάτε τη μονάδα σε θέση που ενδέχεται να είναι εκτεθειμένη σε διαρροές εύφλεκτων υλικών. Αν συσσωρευτεί εύφλεκτο αέριο γύρω από τη μονάδα, μπορεί να προκληθεί πυρκαγιά.
Ο Μην εγκαθιστάτε το κλιματιστικό μηχάνημα σε δωμάτιο με υγρασία, όπως σε μπάνιο ή χώρο πλυντηρίου. Υπερβολική έκθεση στο νερό μπορεί να προκαλέσει βραχυκύκλωμα των ηλεκτρολογικών εξαρτημάτων.

1. Το προϊόν πρέπει να γειώνεται σωστά κατά την εγκατάσταση, διαφορετικά υπάρχει κίνδυνος ηλεκτροπληξίας.

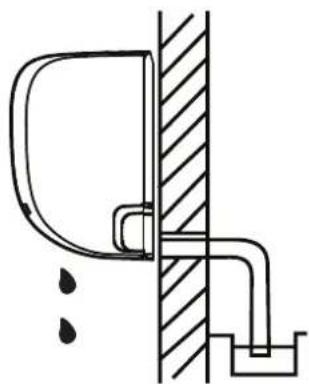

2. Η τοποθέτηση και διευθέτηση της σωλήνωσης αποστράγγισης πρέπει να γίνει όπως περιγράφεται στις οδηγίες εγκατάστασης. Αν δεν υπάρχει σωστή αποστράγγιση μπορεί να προκληθεί ζημιά από νερό στο σπίτι και την περιουσίας σας.
3. Η συσκευή θα πρέπει να αποθηκεύεται έτσι ώστε να μην προκαλούνται ζημιές σε μηχανολογικό εξοπλισμό.
4. Οποιοδήποτε άτομο ασχολείται ή παρεμβαίνει στο κύκλωμα ψυκτικού θα πρέπει να κατέχει ισχύον πιστοποιητικό από αρμόδια αρχή του κλάδου, με το οποίο να βεβαιώνεται η αρμοδιότητά του να εργάζεται με ψυκτικά υγρά με ασφάλεια, σύμφωνα με αναγνωρισμένες από τον κλάδο προδιαγραφές αξιολόγησης.

Σημείωση για τα φθοριούχα αέρια

1. Autó to kliumatistikó μηχάνημα περιέχει φθοριούχα αέρια. Για συγκεκριμένες πληροφορίες αναφορικά με τον τύπο και την ποσότητα αερίου, παρακαλούμε ανατρέξτε στην σχετική σήμανση επάνω στη μονάδα. Θα πρέπει να υπάρχει συμμόρφωση με τους εθνικούς κανονισμούς αερίου.
2. Όλες οι εργασίες εγκατάστασης, επισκευής και συντήρησης της μονάδας πρέπει να πραγματοποιούνται από εξουσιοδοτημένο τεχνικό.
3. Η απεγκατάσταση και ανακύκλωση του προϊόντος πρέπει να πραγματοποιούνται από εξουσιοδοτημένο τεχνικό.
4. Αν το σύστημα διαθέτει εγκατεστημένο σύστημα ανίχνευσης διαρροών, θα πρέπει να γίνεται έλεγχος τουλάχιστον κάθε 12 μήνες. Όταν γίνεται έλεγχος του συστήματος για διαρροές, συνιστάται να τηρείται αρχείο όλων των ελέγχων.

Εξαρτήματα

Η συσκευασία περιέχει τα παρακάτω εξαρτήματα. Για την εγκατάσταση του κλιματιστικούς μηχανήματος πρέπει να χρησιμοποιηθούν όλα τα μέρη και τα εξαρτήματα. Αν η εγκατάσταση δεν γίνει σωστά, ενδέχεται να προκληθεί διαρροή νερού, ηλεκτροπληξία και πυρκαγιά ή αστοχία της συσκευής.

Όνομα	Σχήμα Ποσότητα
Βάση στήριξης		1
Βύσμα	[AT33]	5
Βίδα στερέωσης της βάσης στήριξης ST3.9 X 25	[6437]	5
Τηλεχειριστήριο		1
Βίδα στερέωσης της βάσης στήριξης του τηλεχειριστηρίου ST2.9 x 10	[8485]	2	Προαιρετικά εξαρτήματα
Βάση στήριξης του τηλεχειριστηρίου		1
Μπαταρία ξηρού τύπου AAA.LR03	[KDC]	2
Τσιμούχα		1(για μοντέλα ψύξης & θέρμανσης)

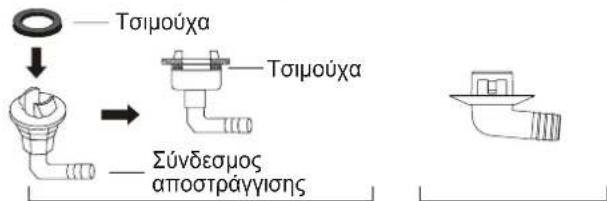

Σύνδεσμος αποστράγγισης
Εγχειρίδιο Κατόχου			1
Εγχειρίδιο Εγκατάστασης			1
ΕικονογραφημένοςΟδηγόςΤηλεχειριστηρίου			1
Σωλήνες σύνδεσης	Πλευράυγρού	Φ6,35( 1/4 i n)	Εξαρτήματα που πρέπεινα αγοράσετε.Συμβουλευτείτε τοναντιπρόσωπο για τομέγεθος των σωλήνων.
		Φ9,52( 3/8in)
	Πλευράαερίου	Φ9,52( 3/8in)
		Φ12,7( 1/2in)
		Φ16( 5/8in)
		Φ19( 3/4in)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα πρέπει να αποθηκεύεται σε καλά αεριζόμενο χώρο, διαστάσεων αντίστοιχων με αυτές των προδιαγραφών λειτουργίας.

Για μοντέλα με ψυκτικό υγρό R32:

Η συσκευή θα πρέπει να εγκαθίσταται, να λειτουργεί και να αποθηκεύεται σε χώρο εμβαδού άνω των 4m².

Η συσκευή δεν θα πρέπει να εγκαθίσταται σε μη αεριζόμενο χώρο, εάν το εμβαδόν του είναι μικρότερο από 4m².

Για τα μοντέλα με ψυκτικό υγρό R290, το ελάχιστο απαιτούμενο εμβαδόν χώρου είναι:

Mováδες <=9000Btu/h: 13m^2

Mováδες >9000Btu/h και <=12000Btu/h: 17m²

Mováδες >12000Btu/h και <= 18000Btu/h: 26m^2

Mová >18000Btu/h και <=24000Btu/h: 35m²

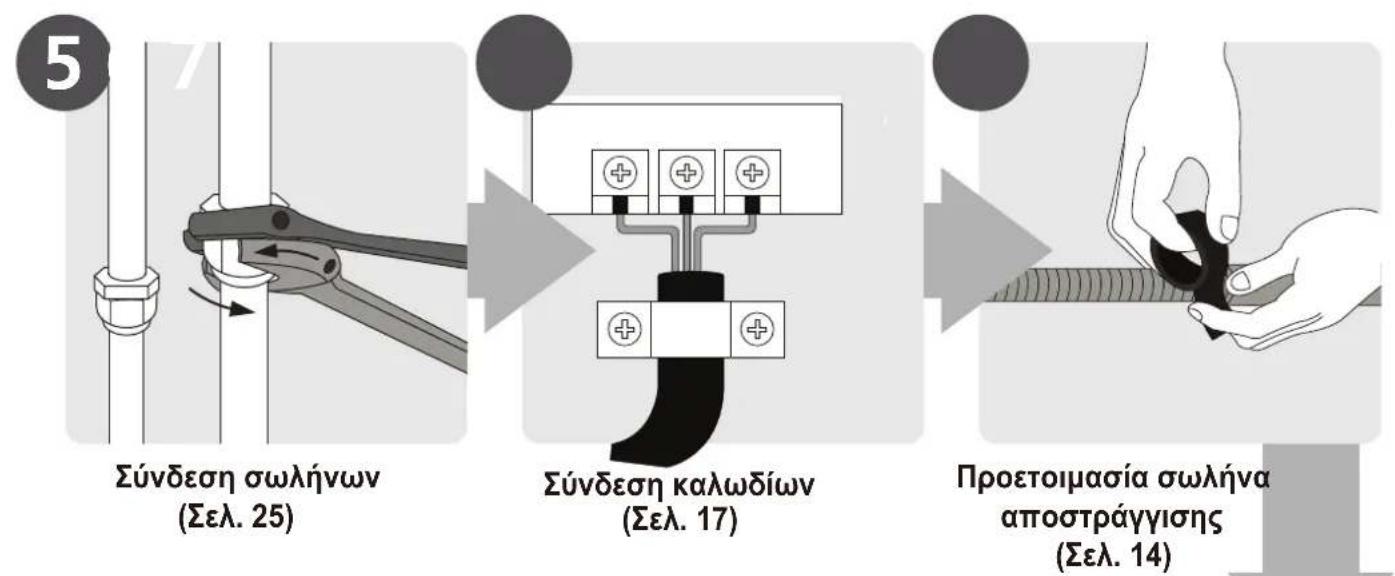

Σύνοψη Εγκατάστασης - Εσωτερική Μονάδα

2

1

Επιλογή θέσης εγκατάστασης (Σελ. 11)

Καθορισμός θέσης τρύπας στον τοίχο (Σελ. 12)

3

Εγκατάσταση βάσης στήριξης στον τοίχο (Σελ. 12)

Διάνοιξη τρύπας στον τοίχο (Σελ. 12)

Περικάλυψη σωληνώσεων και καλωδίων (δεν απαιτείται σε ορισμένες περιοχές των ΗΠΑ) (Σελ. 18)

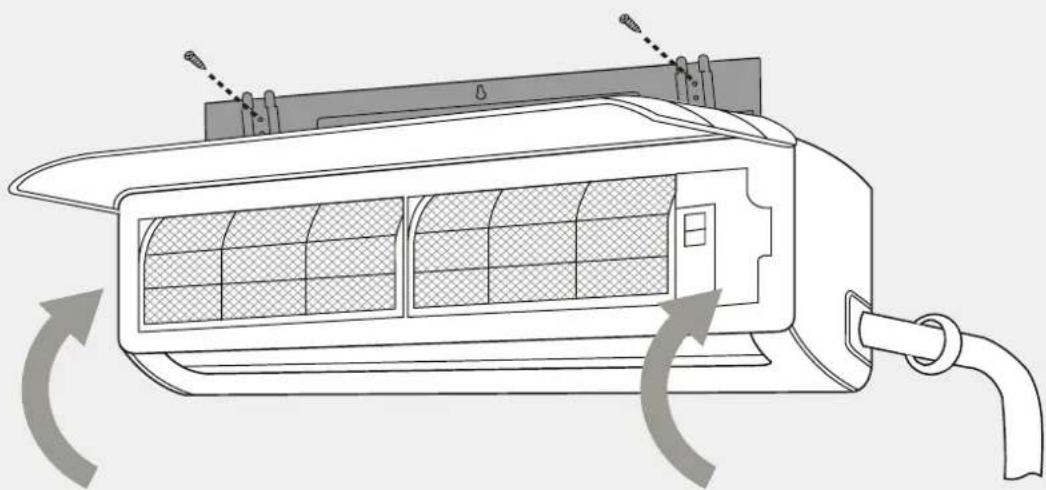

Τοποθέτηση εσωτερικής μονάδας (Σελ. 18)

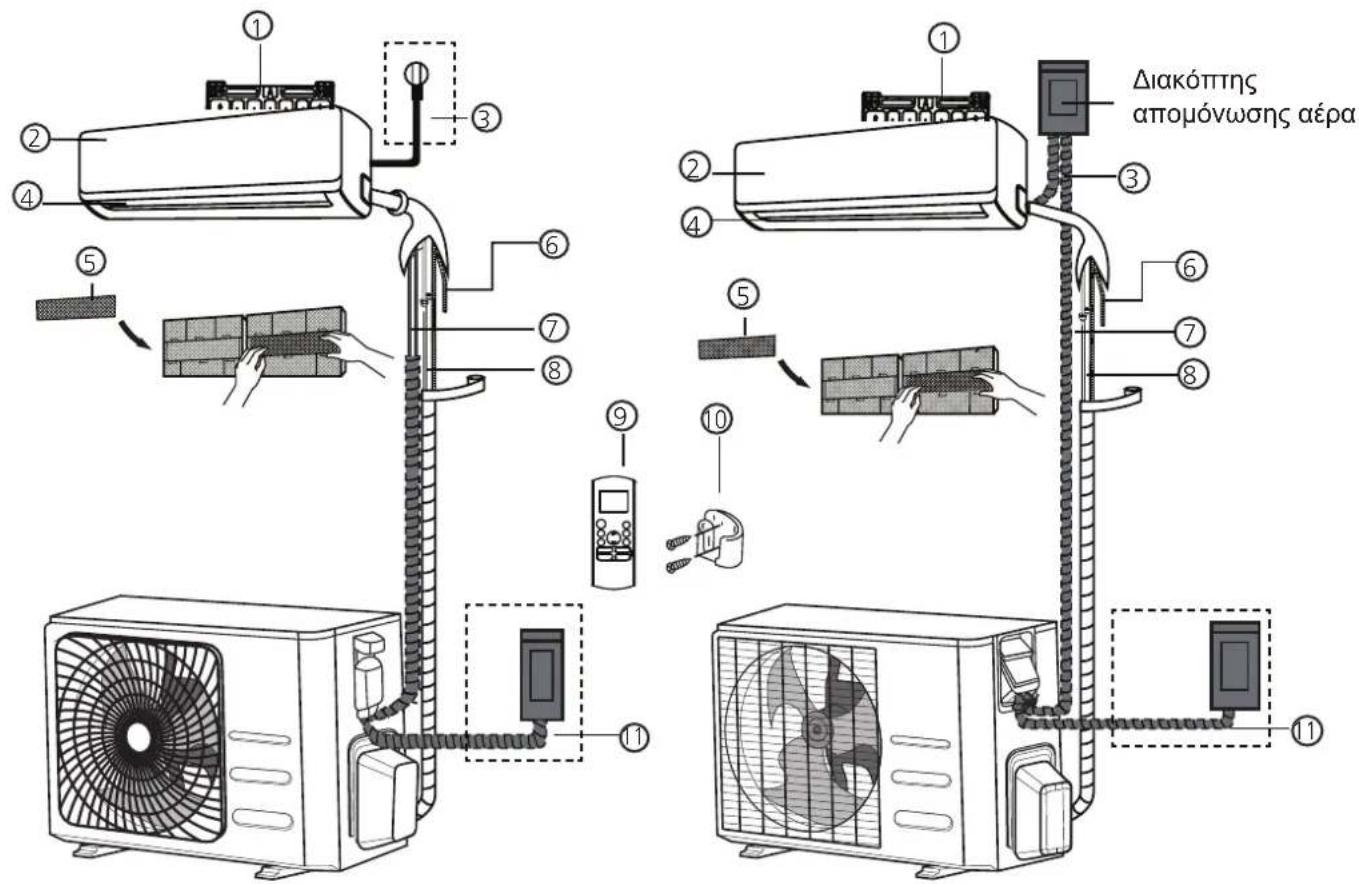

Μέρη της Μονάδας

3

ΣΗΜΕΙΩΣΗ: Η εγκατάσταση θα πρέπει να πραγματοποιείται σύμφωνα με τις απαιτήσεις των τοπικών και εθνικών προτύπων. Η εγκατάσταση μπορεί να διαφέρει ανάλογα με την περιοχή.

(1) (2)
Σχ. 3.1

① Βάση στήριξης στον τοίχο
② Μπροστινό κάλυμμα
③ Καλώδιο ρεύματος (ορισμένα μοντέλα)
④ Περσίδα

⑤ Πολυλειτουργικό Φίλτρο (μπροστά από το βασικό φίλτρο - ορισμένα μοντέλα)
⑥ Σωλήνας αποστράγγισης
⑦ Καλώδιο σήματος
⑧ Σωλήνωση ψυκτικού

⑨ Τηλεχειριστήριο
⑩ Βάση Τηλεχειριστηρίου (ορισμένα μοντέλα)
⑪ Καλώδιο ρεύματος εξωτερικής μονάδας (ορισμένα μοντέλα)

ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΙΣ ΕΙΚΟΝΕΣ

Όλες οι εικόνες σε αυτό το εγχειρίδιο παρουσιάζονται αποκλειστικά για επεξηγηματικούς σκοπούς. Το πραγματικό σχήμα της εσωτερικής σας μονάδας μπορεί να διαφέρει ελαφρώς. Το πραγματικό σχήμα υπερισχύει.

Εγκατάσταση Εσωτερικής Μονάδας

4

Οδηγίες Εγκατάστασης – Εσωτερική Μονάδα

ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

Πριν εγκαταστήσετε την εσωτερική μονάδα, συμβουλευτείτε τη σήμανση στη συσκευασία του προϊόντος για να βεβαιωθείτε ότι ο αριθμός μοντέλου της εσωτερικής μονάδας αντιστοιχεί στον αριθμό μοντέλου της εξωτερικής μονάδας.

1ο Βήμα: Επιλογή θέσης εγκατάστασης

Πριν εγκαταστήσετε την εσωτερική μονάδα, πρέπει πρώτα να επιλέξετε την κατάλληλη θέση. Ακολουθούν ορισμένα πρότυπα που θα σας βοηθήσουν να επιλέξετε την κατάλληλη θέση εγκατάστασης της μονάδας.

Η σωστή θέση εγκατάστασης θα πρέπει να πληροί τα ακόλουθα πρότυπα:

□ Καλή κυκλοφορία αέρα
√ Ευκολία στην αποστράγγιση
O θόρυβος της μονάδας δεν θα ενοχλεί άλλους
Σταθερό σημείο-να μην προκαλούνται κραδασμοί
☑ Αρκετά γερό σημείο για να αντέξει το βάρος της μονάδας
Mia θέση τουλάχιστον 1 μέτρο μακριά από άλλες ηλεκτρικές συσκευές (π.χ. τηλεόραση, ραδιόφωνο, υπολογιστής)

ΜΗΝ εγκαταστήστε τη μονάδα στις παρακάτω θέσεις:

∅ Κοντά σε πηγές θερμότητας, ατμού ή εύφλεκτων αερίων.
∅ Κοντά σε εύφλεκτα υλικά όπως κουρτίνες και ρούχα.
∅ Κοντά σε εμπόδια που μπορεί να παρεμποδίζουν την κυκλοφορία αέρα.
∅ Κοντά σε πόρτα
Σε θέση εκτεθειμένη στην ηλιακή ακτινοβολία

ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΤΡΥΠΑ ΣΤΟΝ ΤΟΙΧΟ:

Αν δεν υπάρχει εγκατεστημένη σωλήνωση ψυκτικού μέσα στην τοιχοποία:

Κατά την επιλογή θέσης εγκατάσταση, μην ξεχνάτε ότι θα πρέπει να προβλέψετε αρκετό χώρο για την τρύπα στον τοίχο (βλ. Διάνοιξη τρύπας τοίχου για διευθέτηση των σωληνώσεων σύνδεσης) από όπου θα διευθετηθούν το καλώδιο σήματος και οι σωληνώσεις ψυκτικού που συνδέουν την εσωτερική με την εξωτερική μονάδα.

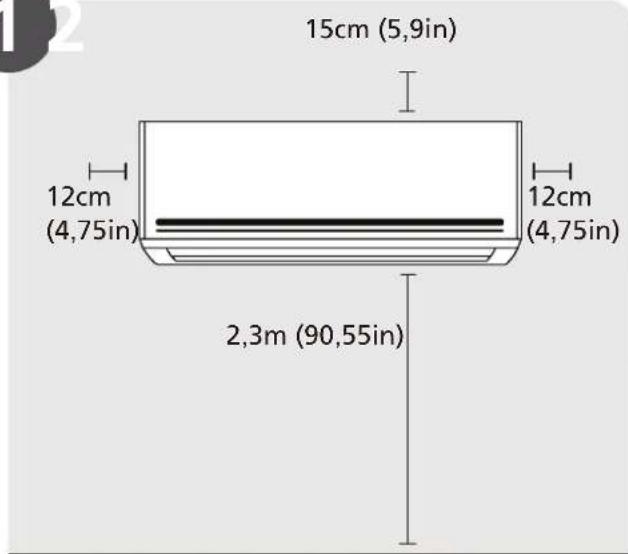

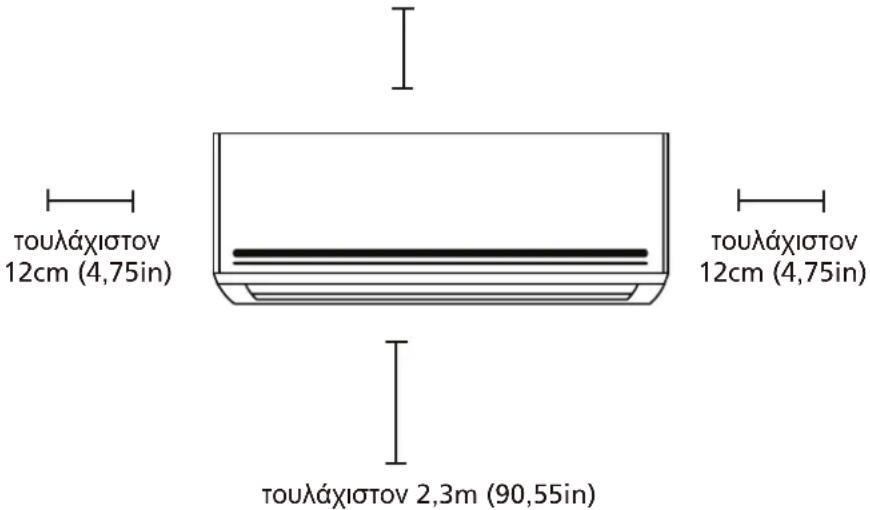

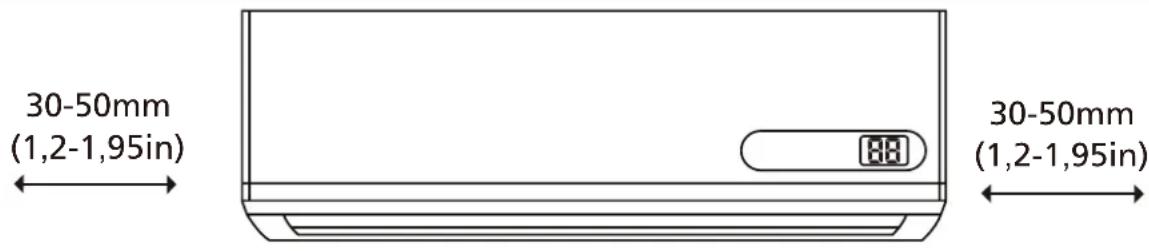

Ανατρέξτε στο ακόλουθο διάγραμμα για τις αποστάσεις που θα πρέπει να τηρηθούν από τοίχους και το ταβάνι:

τουλάχιστον 15cm (5,9in)

Σχ. 3.1-b

2ο Βήμα: Εγκατάσταση βάσης στήριξης στον τοίχο

Η βάση στήριξης είναι το σημείο όπου θα εγκαταστήσετε την εσωτερική μονάδα.

1. Αφαιρέστε τη βίδα που συγκρατεί τη βάση στήριξης το πίσω μέρος της εσωτερικής μονάδας.
2. Ακουμπήστε τη βάση στήριξης στον τοίχο, σε σημείο που ανταποκρίνεται στα πρότυπα που αναφέρθηκαν στο βήμα Επιλογής Θέσης Εγκατάστασης. (Για περισσότερες λεπτομέρειες αναφορικά με τις διαστάσεις της βάσης στήριξης, βλ. Διαστάσεις Βάσης Στήριξης.)

3. Ανοίξτε τρύπες για τις βίδες στερέωσης σε σημεία που:

4. είναι αρκετά γερά για να αντέξουν το βάρος της μονάδας

5. αντιστοιχούν σε οπές επάνω στη βάση στήριξης.

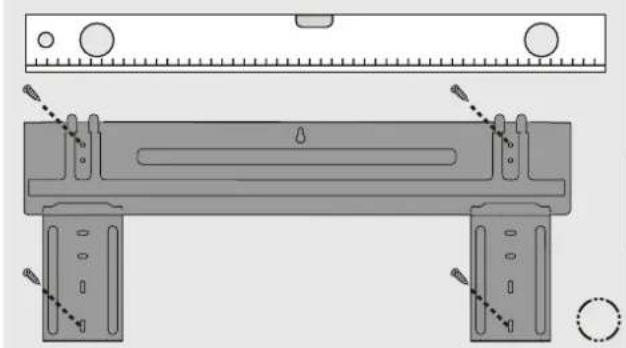

6. Στερεώστε τη βάση στήριξης στον τοίχο χρησιμοποιώντας τις βίδες που περιλαμβάνονται στη συσκευασία.

7. Προσέξτε η βάση να είναι επίπεδη προς τον τοίχο.

ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΟΙΧΟΥΣ ΑΠΟ

ΣΚΥΡΟΔΕΜΑ Ή ΤΟΥΒΛΟ:

Εάν ο τοίχος είναι από τούβλο, σκυρόδεμα ή παρεμφερές υλικό, ανοίξτε τρύπες διαμέτρου 5mm στον τοίχο και περάστε τα βύσματα για τις βίδες στερέωσης. Στερεώστε τη βάση στήριξης στον τοίχο βιδώνοντας τις βίδες στα βύσματα.

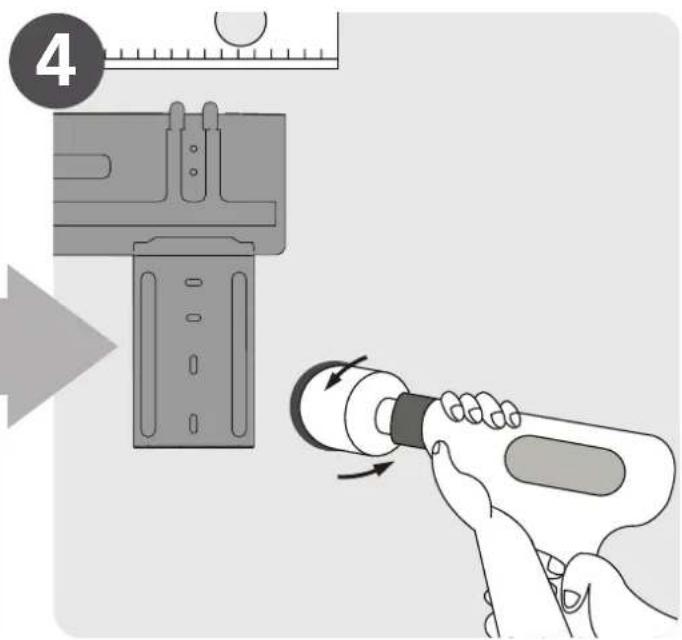

3ο Βήμα: Διάνοιξη τρύπας για διευθέτηση των σωληνώσεων σύνδεσης

Θα χρειαστεί να ανοίξετε μία τρύπα στον τοίχο για τις σωληνώσεις ψυκτικού, το σωλήνα αποστράγγισης και το καλώδιο σήματος που συνδέει την εξωτερική με την εσωτερική μονάδα.

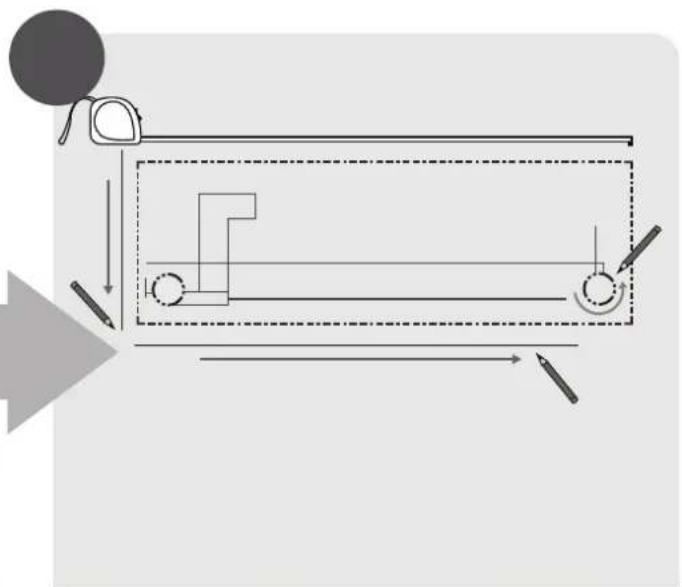

1. Καθορίστε τη θέση στον τοίχο με βάση τη θέση της βάσης στήριξης. Ανατρέξτε στις Διαστάσεις Βάσης Στήριξης στην επόμενη σελίδα για να καθορίσετε τη βέλτιστη θέση. Η τρύπα στον τοίχο θα πρέπει να έχει διάμετρο τουλάχιστον 65mm και να έχει επίσης μικρή κλίση προς τα κάτω για διευκόλυνση της αποστράγγισης.

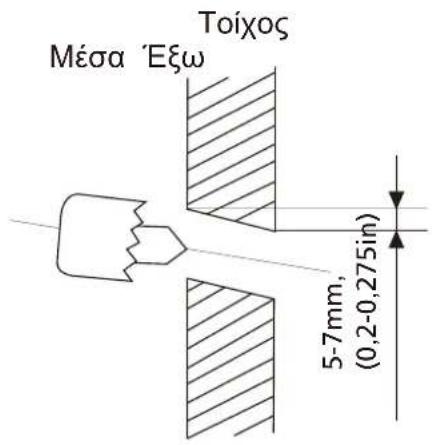

2. Ανοίξτε την τρύπα στον τοίχο χρησιμοποιώντας τρυπάνι 65mm ή 90mm (ανάλογα με το μοντέλο). Βεβαιωθείτε ότι η τρύπα που ανοίγετε έχει μικρή κλίση προς τα κάτω, κατά τρόπο ώστε η εξωτερική πλευρά της τρύπας να είναι περίπου 5mm - 7mm χαμηλότερα από την εσωτερική πλευρά. Έτσι εξασφαλίζεται σωστή αποστράγγιση του νερού. (Βλ. Σχ. 3.2)
3. Τοποθετήστε το προστατευτικό παρέμβυσμα στην τρύπα. Αυτό προστατεύει τις άκρες της τρύπας και θα συμβάλλει στη στεγανοποίηση κατά την ολοκλήρωση της εγκατάστασης.

ΠΡΟΣΟΧΗ

Όταν ανοίγετε τρύπες σε τοίχο, φροντίστε να αποφεύγετε καλώδια, υδραυλικούς σωλήνες και άλλα ευαίσθητα μέρη.

Σχ. 3.2

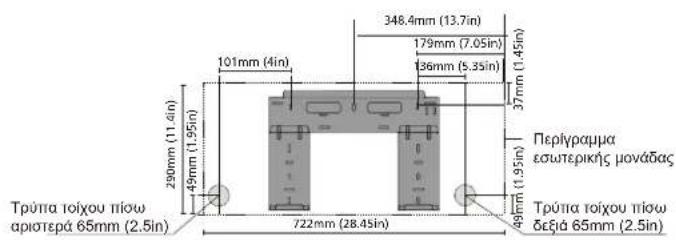

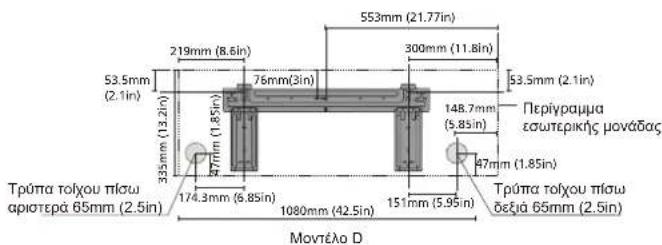

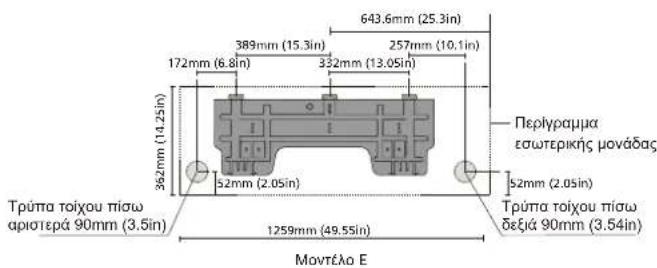

ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ

Η βάση στήριξης διαφέρει ανάλογα με το μοντέλο. Για να βεβαιωθείτε ότι έχετε αρκετό χώρο για να εγκαταστήσετε την εσωτερική μονάδα, τα διαγράμματα αριστερά δείχνουν τους διάφορους τύπους βάσεων στήριξης με τις εξής διαστάσεις τους:

• Πλάτος βάσης στήριξης
• Ύψος βάσης στήριξης
- Πλάτος εσωτερικής μονάδας ως προς τη βάση στήριξης
- Ύψος εσωτερικής μονάδας ως προς τη βάση στήριξης
- Συνιστώμενη θέση τρύπας στον τοίχο (τόσο στα αριστερά όσο και στα δεξιά της βάσης στήριξης)
• Αποστάσεις ανάμεσα στις τρύπες για τις βίδες

Σωστός προσανατολισμός της βάσης στήριξης

ΣΗΜΕΙΩΣΗ: Όταν ο σωλήνας αερίου είναι διατομής 16mm(5/8in) ή μεγαλύτερης, η τρύπα στον τοίχο πρέπει να είναι 90mm (3.54in).

4ο Βήμα: Προετοιμασία σωληνώσεων ψυκτικού Οι σωληνώσεις ψυκτικού βρίσκονται μέσα σε ένα μονωτικό περίβλημα στο πίσω μέρος της εσωτερικής μονάδας. Πριν περάσετε τη σωλήνωση μέσα από τον τοίχο, πρέπει να κάνετε τη σχετική προετοιμασία. Ανατρέξτε στην ενότητα Σύνδεση Σωλήνωσης Ψυκτικού του εγχειριδίου αυτού για περισσότερες λεπτομέρειες αναφορικά με τη διαμόρφωση των άκρων σωλήνων και για την απαιτούμενη ροπή διαμόρφωσης, την τεχνική, κ.λπ.

1. Με βάση τη θέση της τρύπας στον τοίχο ως προς την βάση στήριξης, επιλέξτε την πλευρά από την οποία η σωλήνωση θα βγαίνει από τη μονάδα.

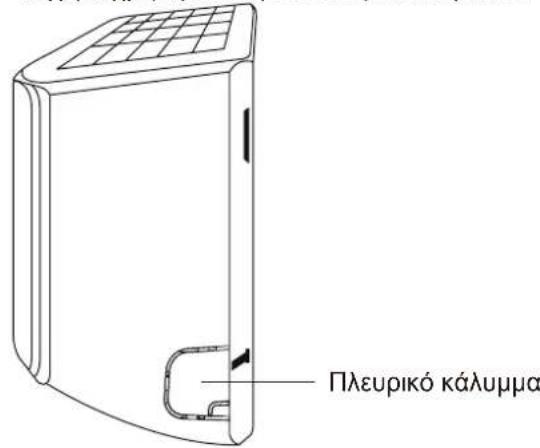

2. Αν η τρύπα στον τοίχο βρίσκεται πίσω από τη μονάδα, αφήστε το πλευρικό κάλυμμα στη θέση του. Αν η τρύπα στον τοίχο είναι δίπλα από την εσωτερική μονάδα, αφαιρέστε το πλαστικό πλευρικό κάλυμμα από την αντίστοιχη πλευρά της εσωτερικής μονάδας. (Βλ. Σχ. 3.3) Έτσι θα δημιουργηθεί μία οπή από την οποία η σωλήνωση θα βγει από τη μονάδα. Αν δεν καταφέρετε να βγάλετε το πλαστικό κάλυμμα με το χέρι, χρησιμοποιήστε ένα μυτοτσίμπιδο.

Σχ. 3.3

1. Με ένα ψαλίδι, κόψτε όσο μονωτικό περίβλημα χρειάζεται για να αποκαλύψετε περίπου 15cm σωλήνωσης ψυκτικού. Αυτό γίνεται για δύο λόγους:

- Για να διευκολυνθεί η διαδικασία Σύνδεσης Σωληνώσεων Ψυκτικού - Για να διευκολυνθεί η διενέργεια Ελέγχων Διαρροής Αερίου και για να μπορέσετε να ελέγξετε αν υπάρχουν χτυπήματα.

1. Αν υπάρχει ήδη εγκατεστημένη σωλήνωση μέσα στον τοίχο, προχωρήστε κατ' ευθείαν στο βήμα Σύνδεσης του Σωλήνα Αποστράγγισης. Αν δεν υπάρχει ενσωματωμένη σωλήνωση, συνδέστε τη σωλήνωση ψυκτικού της εσωτερικής μονάδας με τη σωλήνωση σύνδεσης που θα συνδέσει την εσωτερική με την εξωτερική μονάδα. Ανατρέξτε στην ενότητα Σύνδεση Σωλήνωσης Ψυκτικού του εγχειριδίου αυτού για περισσότερες λεπτομέρειες.

2. Με βάση τη θέση της τρύπας στον τοίχο ως προς την βάση στήριξης, καθορίστε την απαραίτητη γωνία διευθέτησης της σωλήνωσης.

3. Κρατήστε γερά τη σωλήνωση στη βάση της καμπής.

4. Πολύ σιγά, και ασκώντας ίση πίεση, κάμψτε τη σωλήνωση προς την τρύπα. Προσέξτε να μην προκαλέσετε ζημιά και να μην χτυπήσετε τη σωλήνωση κατά τη διαδικασία αυτή.

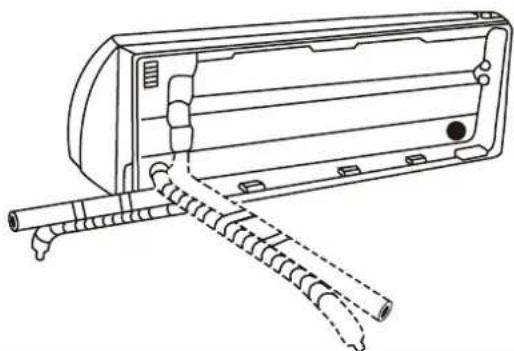

ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗ ΓΩΝΙΑ ΤΗΣ ΣΩΛΗΝΩΣΗΣ

Η έξοδος της σωλήνωσης ψυκτικού από την εσωτερική μονάδα μπορεί να γίνει από τέσσερις διαφορετικές γωνίες:

• Αριστερά
• Πίσω αριστερά
• Δεξιά
• Πίσω δεξιά

Πρέπει να είστε πολύ προσεκτικοί να μην προκαλέστε ζημιά και να μην χτυπήσετε τη σωλήνωση κατά την κάμψη της για να διευθετηθεί από την εσωτερική μονάδα. Τυχόν χτυπήματα στη σωλήνωση θα επηρεάσουν την απόδοση της μονάδας.

5ο Βήμα: Σύνδεση σωλήνα αποστράγγισης

Ο σωλήνας αποστράγγισης είναι προσυνδεδεμένος στην αριστερή πλευρά της μονάδας (όπως βλέπουμε το πίσω μέρος της μονάδας). Ωστόσο μπορεί να συνδεθεί και στην αριστερή πλευρά..

1. Για να εξασφαλιστεί σωστή αποστράγγιση, προσαρμόστε το σωλήνα αποστράγγισης στην ίδια πλευρά από την οποία βγαίνει και η σωλήνωση ψυκτικού από τη μονάδα
2. Προσαρμόστε την προέκταση του σωλήνα αποστράγγισης (πωλείται ξεχωριστά) στο άκρο του σωλήνα αποστράγγισης.
3. Τυλίξτε σφιχτά το σημείο σύνδεσης με τεφλόν για να υπάρξει καλή στεγανοποίηση και να αποφευχθούν διαρροές.
4. Τυλίξτε το τμήμα του σωλήνα αποστράγγισης που θα βρίσκεται στον εσωτερικό χώρο με αφρώδη μονωτικό σωλήνα για την αποφυγή σχηματισμού συμπυκνωμάτων.
5. Αφαιρέστε το φίλτρο αέρα και ρίξτε λίγο νερό στη λεκάνη αποστράγγισης για να βεβαιωθείτε ότι το νερό ρέει ομαλά από τη μονάδα.

ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗ ΘΕΣΗ ΤΟΥ ΣΩΛΗΝΑ ΑΠΟΣΤΡΑΓΓΙΣΗΣ

Φροντίστε να διευθετήσετε το σωλήνα αποστράγγισης σύμφωνα με το Σχ. 3.5.

∅ MHN κάμψετε τον σωλήνα.
∅ MHN δημιουργήσετε σιφώνι.
∅ MHN βάλετε την άκρη του σωλήνα αποστράγγισης μέσα σε νερό ή μέσα σε δοχείο για τη συλλογή του νερού.

ΤΑΠΩΣΤΕ ΤΗΝ ΑΧΡΗΣΙΜΟΠΟΙΗΤΗ ΟΠΗ ΑΠΟΣΤΡΑΓΓΙΣΗΣ

Για να μην υπάρξουν ανεπιθύμητες διαρροές, πρέπει να ταπώσετε την αχρησιμοποίητη οπή αποστράγγισης με την παρεχόμενη λαστιχένια τάπα.

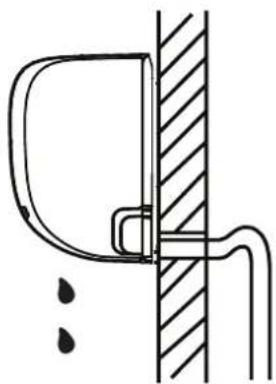

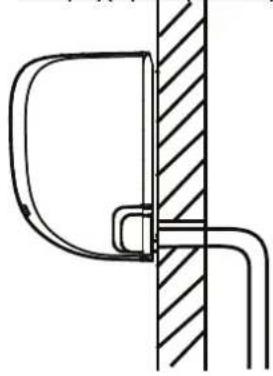

Βεβαιωθείτε ότι δεν υπάρχουν καμπές ή βαθουλώματα στο σωλήνα αποστράγγισης για βέλτιστη αποστράγγιση.

Τυχόν καμπές στο σωλήνα εμποδίζουν το νερό.

Τυχόν καμπές στο σωλήνα εμποδίζουν το νερό.

ΛΑΘΟΣ

Μην βάλετε την άκρη του σωλήνα αποστράγγισης μέσα σε νερό ή μέσα σε δοχείο για τη συλλογή του νερού. Κάτι τέτοιο εμποδίζει τη σωστή αποστράγγιση.

ΠΡΙΝ ΑΠΟ ΤΗΝ ΠΡΑΓΜΑΤΟΠΟΙΗΣΗ ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΡΓΑΣΙΩΝ, ΔΙΑΒΑΣΤΕ ΤΟΥΣ ΠΑΡΑΚΑΤΩ ΚΑΝΟΝΕΣ

1. Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους τοπικούς και εθνικούς κανονισμούς και να εγκαθίστανται από εξειδικευμένους ηλεκτρολόγους.
2. Οι συνδέσεις των καλωδίων θα πρέπει να γίνουν σύμφωνα με το Διάγραμμα Ηλεκτρολογικών Συνδέσεων που βρίσκεται στο πλάι της εσωτερικής και της εξωτερικής μονάδας
3. Αν υπάρχει σοβαρό πρόβλημα με την παροχή ρεύματος, σταματήστε αμέσως κάθε εργασία. Εξηγήστε το λόγο στον πελάτη και αρνηθείτε να εγκαταστήσετε τη μονάδα μέχρι να επιλυθεί το πρόβλημα.
4. Η τάση του ρεύματος θα πρέπει να είναι στο 90% - 110% της ονομαστικής τάσης. Ανεπαρκής τάση μπορεί να προκαλέσει δυσλειτουργία, ηλεκτροπληξία ή πυρκαγιά.
5. Αν γίνει σύνδεση με σταθερή καλωδίωση, θα πρέπει να εγκατασταθεί προστατευτικό υπέρτασης ρεύματος καθώς και γενικός διακόπτης με ικανότητα 1,5 φορά τη μέγιστη ισχύ ρεύματος της μονάδας.
6. Αν γίνει σύνδεση με σταθερή καλωδίωση, θα πρέπει να υπάρχει ξεχωριστός διακόπτης αποσύνδεσης όλων των πόλων με απόσταση τουλάχιστον 3 mm μεταξύ των επαφών. Ο εξουσιοδοτημένος ηλεκτρολόγος πρέπει να χρησιμοποιήσει εγκεκριμένο διακόπτη.
7. Να συνδέετε τη μονάδα σε μία πρίζα αποκλειστικού κλάδου του κυκλώματος. Μη συνδέετε άλλες συσκευές στην ίδια πρίζα.
8. Φροντίστε για τη σωστή γείωση του κλιματιστικού μηχανήματος.
9. Τα καλώδια πρέπει να συνδέονται σφιχτά στους ακροδέκτες. Χαλαρά συνδεδεμένα καλώδια μπορεί να προκαλέσουν υπερθέρμανση στους ακροδέκτες και δυσλειτουργία της μονάδας ή πυρκαγιά.
10. Τα καλώδια δεν πρέπει να έρχονται σε επαφή με τους σωλήνες ψυκτικού, το συμπιεστή ή άλλα κινούμενα μέρη.
11. Αν η μονάδα διαθέτει βοηθητικό ηλεκτρικό θερμαντήρα, πρέπει να εγκαθίσταται τουλάχιστον 1 μέτρο μακριά από εύφλεκτα υλικά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΙΝ ΑΠΟ ΤΗΝ ΠΡΑΓΜΑΤΟΠΟΙΗΣΗ ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΡΓΑΣΙΩΝ Ή ΣΥΝΔΕΣΕΩΝ, ΚΛΕΙΣΤΕ ΤΟΝ ΓΕΝΙΚΟ ΔΙΑΚΟΠΤΗ ΠΑΡΟΧΗΣ ΡΕΥΜΑΤΟΣ.

6ο Βήμα: Σύνδεση καλωδίου σήματος

Το καλώδιο σήματος επιτρέπει την επικοινωνία ανάμεσα στην εσωτερική και την εξωτερική μονάδα. Πριν από την προετοιμασία για σύνδεση, επιλέξτε το σωστό μέγεθος καλωδίου.

Τύποι Καλωδίων

• Εσωτερικό Καλώδιο Ρεύματος (αν ισχύει): H05VV-F or H05V2V2-F
• Εξωτερικό Καλώδιο Ρεύματος: H07RN-F
  • Καλώδιο Σήματος: H07RN-F

Ελάχιστη διατομή καλωδίων ρεύματος και σήματος Βόρεια Αμερική

Ένταση Συσκευής (Α)	Μέγεθος καλωδίου (AWG)
10 18
13 16
18 14
25 12
30 10

Άλλες περιοχές

Ονομαστικό ρεύμα συσκευής (A)	Ονομαστική διατομή (mm2)
>3 και ≤ 6	0,75
>6 και ≤ 10	1
>10 και ≤ 16	1,5
>16 και ≤ 25	2,5
>25 και ≤ 32	4
>32 και ≤ 40	6

ΔΙΑΛΕΞΤΕ ΤΟ ΣΩΣΤΟ ΜΕΓΕΘΟΣ ΚΑΛΩΔΙΟΥ

Το μέγεθος του καλωδίου ρεύματος, καλωδίου σήματος, της ασφάλειας και του διακόπτη που απαιτούνται, καθορίζεται από το μέγιστο ρεύμα της μονάδας. Το μέγιστο ρεύμα αναγράφεται στην πινακίδα πληροφοριών στο πλάι της μονάδας.. Ανατρέξτε στην πινακίδα πληροφοριών για να διαλέξετε το σωστό καλώδιο, την ασφάλεια ή το διακόπτη.

ΣΗΜΕΙΩΣΤΕ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΗΣ ΑΣΦΑΛΕΙΑΣ

Η πλακέτα κυκλώματος του κλιματιστικού μηχανήματος (PCB) διαθέτει ασφάλεια για προστασία από υπερένταση. Οι προδιαγραφές της ασφάλειας είναι τυπωμένες πάνω στην

πλακέτα, π.χ.: Εσωτ. μονάδα: T5A/250VAC Εξωτ. μονάδα (μόνο για μονάδες με R32 ή R290): T20A/250VAC(μονάδες <=18000Btu/h) T30A/250VAC(μονάδες >18000Btu/h) ΣΗΜΕΙΩΣΗ: Η ασφάλεια είναι από κεραμικό υλικό.

1. Προετοιμασία του καλωδίου για σύνδεση:

a. Με ένα απογυμνωτή καλωδίων, αφαιρέστε το χιτώνιο και από τις δύο άκρες του καλωδίου σήματος αποκαλύπτοντας περίπου 40mm των εσωτερικών καλωδίων.
β. Αφαιρέστε τη μόνωση από τα καλώδια.
γ. Προσαρμόστε ακροδέκτες σχήματος Ε στις άκρες των αγωγών των καλωδίων, χρησιμοποιώντας πένσα ακροδεκτών.

ΠΡΟΣΟΧΗ ΣΤΟ ΚΑΛΩΔΙΟ ΡΕΥΜΑΤΟΣ

Όταν προσαρμόζετε τους ακροδέκτες στα καλώδια, φροντίστε να ξεχωρίσετε το καλώδιο ρεύματος (L) από τα άλλα.

1. Ανοίξτε το μπροστινό κάλυμμα της εσωτερικής μονάδας.
2. Με ένα κατσαβίδι, ανοίξτε το καπάκι των καλωδίων στη δεξιά πλευρά της μονάδας. Έτσι θα αποκτήσετε πρόσβαση στη βάση ακροδεκτών.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΑΚΟΛΟΥΘΟΥΝ ΤΟ ΣΧΕΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΟΨΗ ΤΟΥ ΚΑΠΑΚΙΟΥ ΚΑΛΩΔΙΩΝ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ.

1. Ξεβιδώστε το σφιγκτήρα καλωδίων κάτω από τη βάση ακροδεκτών και γυρίστε τον προς το πλάι.

2. Βλέποντας το πίσω μέρος της μονάδας, αφαιρέστε το πλαστικό κάλυμμα στην κάτω αριστερή πλευρά.

3. Περάστε το καλώδιο σήματος μέσα από αυτή την εγκοπή, από το πίσω μέρος της μονάδας προς τα εμπρός.
4. Βλέποντας το μπροστινό μέρος της μονάδας, ταιριάξτε τα χρώματα των καλωδίων με τις πινακίδες στη βάση ακροδεκτών, συνδέοντας τους ακροδέκτες σχήματος U στον αντίστοιχο ακροδέκτη. Σφίξτε πολύ γερά.

ΠΡΟΣΟΧΗ

ΜΗΝ ΜΠΛΕΚΕΤΕ ΚΑΛΩΔΙΑ ΡΕΥΜΑΤΟΣ ΜΕ ΟΥΔΕΤΕΡΑ

Αυτό είναι επικίνδυνο και μπορεί να προκαλέσει δυσλειτουργία της κλιματιστικής μονάδας.

1. Αφού ελέγξετε για να βεβαιωθείτε ότι όλες οι συνδέσεις είναι σφικτές, στερεώστε το καλώδιο σήματος στη μονάδα με το σφιγκτήρα. Σφίξτε καλά το σφιγκτήρα καλωδίων.
2. Επανατοποθετήστε το καπάκι καλωδίων στο μπροστινό μέρος της μονάδας και το πλαστικό κάλυμμα στο πίσω.

ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΚΑΛΩΔΙΩΣΗ

Η ΔΙΑΔΙΚΑΣΙΑ ΣΥΝΔΕΣΗΣ ΤΗΣ ΚΑΛΩΔΙΩΣΗΣ ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΕΙ ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΜΟΝΑΔΑ

7ο Βήμα: Περικάλυψη σωληνώσεων και καλωδίων

Πριν περάσετε τη σωλήνωση ψυκτικού, το σωλήνα αποστράγγισης και το καλώδιο σήματος μέσα από την τρύπα στον τοίχο, πρέπει να τα δέσετε μαζί σε μία δέσμη για εξοικονόμηση χώρου, για προστασία και για μόνωση.

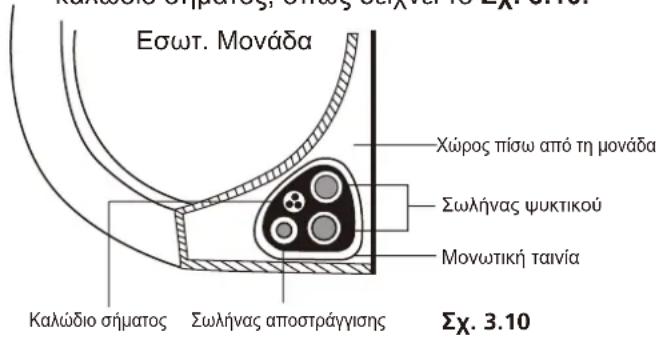

1. Δημιουργήστε μία δέσμη με τους σωλήνες ψυκτικού, το σωλήνα αποστράγγισης και το καλώδιο σήματος, όπως δείχνει το Σχ. 3.10.

Ο ΣΩΛΗΝΑΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΑΠΟ ΚΑΤΩ

Βεβαιωθείτε ότι ο σωλήνας αποστράγγισης είναι στο κάτω μέρος της δέσμης. Αν ο σωλήνας αποστράγγισης βρίσκεται στο επάνω μέρος της δέσμης, μπορεί να υπάρξει υπερχείλιση του σωλήνα από την οποία ενδέχεται να προκληθεί πυρκαγιά ή ζημιά από νερό.

ΦΡΟΝΤΙΣΤΕ ΝΑ ΜΗΝ ΣΥΣΤΡΑΦΕΙ ΤΟ ΚΑΛΩΔΙΟ ΣΗΜΑΤΟΣ ΜΕ ΑΛΛΑ ΚΑΛΩΔΙΑ

Καθώς τα δένετε όλα αυτά μαζί, προσέξτε να μην συστραφεί ή να μην διασταυρωθεί το καλώδιο σήματος με οποιοδήποτε άλλο καλώδιο.

1. Χρησιμοποιώντας αυτοκόλλητη ταινία βινυλίου, στερεώστε το σωλήνα αποστράγγισης στο κάτω μέρος των σωλήνων ψυκτικού.
2. Χρησιμοποιώντας μονωτική ταινία, τυλίξτε το καλώδιο σήματος, τους σωλήνες ψυκτικού και το σωλήνα αποστράγγισης σφικτά μαζί. Ελέγξτε ξανά ότι όλα τα στοιχεία έχουν δεθεί μαζί όπως δείχνει το Σχ. 3.10.

ΜΗΝ ΤΥΛΙΞΕΤΕ ΤΙΣ ΑΚΡΕΣ ΤΗΣ ΣΩΛΗΝΩΣΗΣ

Όταν τυλίγετε τη δέσμη με μονωτική ταινία, αφήστε εκτεθειμένα τα άκρα της σωλήνωσης. ΥΘα χρειαστείτε πρόσβαση σε αυτά στο τέλος της διαδικασίας εγκατάστασης (ανατρέξτε στην ενότητα Ηλεκτρολογικοί Έλεγχοι και Έλεγχοι Διαρροών Αερίου του εγχειριδίου).

8ο Βήμα: Τοποθέτηση εσωτερικής μονάδας Αν έχετε τοποθετήσει καινούργια σωλήνωση ψυκτικού προς την εξωτερική μονάδα, κάντε τις εξής ενέργειες:

1. Αν έχετε ήδη περάσει τη σωλήνωση ψυκτικού μέσα από την τρύπα στον τοίχο, ακολουθήστε το 4ο βήμα.
2. Διαφορετικά, βεβαιωθείτε ότι τα άκρα των σωλήνων ψυκτικού είναι σφραγισμένα ώστε να αποτραπεί η είσοδος σκόνης ή άλλων ξένων υλικών μέσα στους σωλήνες.
3. Αργά αργά περάστε την τυλιγμένη δέσμη των σωλήνων ψυκτικού, του σωλήνα αποστράγγισης και του καλωδίου σήματος, μέσα από την τρύπα στον τοίχο.
4. Κρεμάστε το επάνω μέρος της εσωτερικής μονάδας στο επάνω άγκιστρο της βάσης στήριξης.
5. Βεβαιωθείτε ότι η μονάδα έχει κρεμάσει καλά στη βάση της, ασκώντας ελαφρά πίεση στα δύο άκρα της μονάδας. Η μονάδα δεν πρέπει να κουνιέται ούτε να μετατοπίζεται.
6. Πιέστε με ίση πίεση το κάτω μισό της εσωτερικής μονάδας. Συνεχίστε να πιέζετε μέχρι η μονάδα να κουμπώσει στα κάτω άγκιστρα της βάσης στήριξης.
7. Και πάλι, βεβαιωθείτε ότι η μονάδα έχει κουμπώσει καλά στη βάση της, ασκώντας ελαφρά πίεση στα δύο άκρα της μονάδας.

Αν η σωλήνωση ψυκτικού υπάρχει ήδη μέσα στην τοιχοποία, κάντε τις εξής ενέργειες:

1. Κρεμάστε το επάνω μέρος της εσωτερικής μονάδας στο επάνω άγκιστρο της βάσης στήριξης.

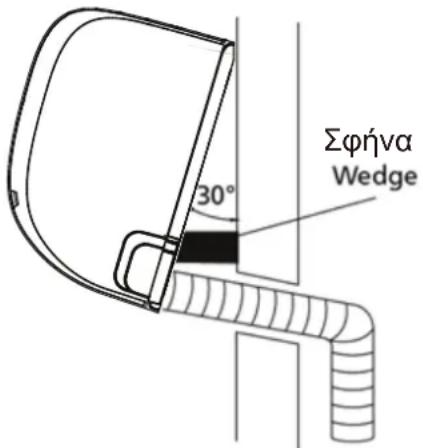

2. Χρησιμοποιήστε ένα υποστήριγμα ή μία σφήνα για να κρατήσετε τη μονάδα στη θέση αυτή, φροντίζοντας να έχετε αρκετό χώρο για να συνδέσετε τη σωλήνωση ψυκτικού, το καλώδιο σήματος και το σωλήνα αποστράγγισης. Ανατρέξτε στο Σχ. 3.11 ως παράδειγμα.

1. Συνδέστε το σωλήνα αποστράγγισης και τη σωλήνωση ψυκτικού (ανατρέξτε στην ενότητα Σύνδεση Σωλήνωσης Ψυκτικού του εγχειριδίου αυτού για σχετικές οδηγίες).
2. Φροντίστε ώστε το σημείο σύνδεσης να είναι εκτεθειμένο για να πραγματοποιήσετε έλεγχο διαρροών (ανατρέξτε στην ενότητα Ηλεκτρολογικοί Έλεγχοι και Έλεγχοι Διαρροών Αερίου του εγχειριδίου).
3. Μετά τον έλεγχο διαρροών, τυλίξτε το σημείο σύνδεσης με μονωτική ταινία.
4. Απομακρύνετε το υποστήριγμα ή τη σφήνα που στηρίζει τη μονάδα.

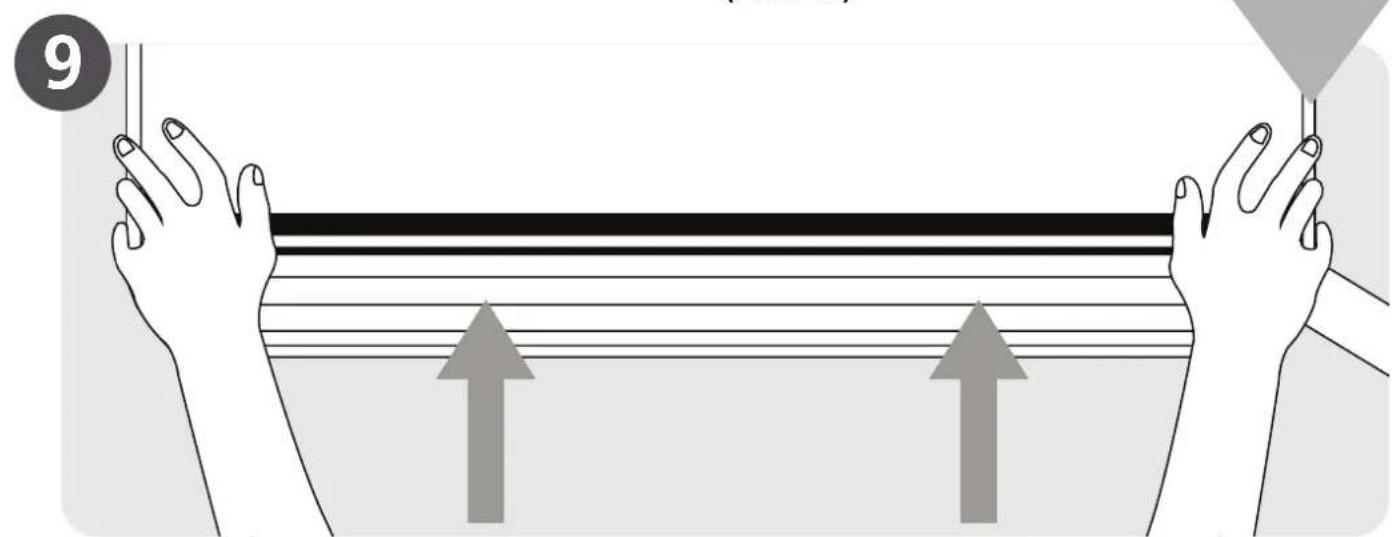

5. Πιέστε με ίση πίεση το κάτω μισό της εσωτερικής μονάδας. Συνεχίστε να πιέζετε μέχρι η μονάδα να κουμπώσει στα κάτω άγκιστρα της βάσης στήριξης.

Η ΜΟΝΑΔΑ ΜΠΟΡΕΙ ΝΑ ΠΡΟΣΑΡΜΟΣΤΕΙ

Μην ξεχνάτε ότι τα άγκιστρα της βάσης στήριξης είναι πιο μικρά από τις υποδοχές στο πίσω μέρος της εσωτερικής μονάδας. Έτσι, αν διαπιστώσετε ότι δεν έχετε αρκετό χώρο για να συνδέσετε την ενσωματωμένη στην τοιχοποιία σωλήνωση ψυκτικού με την εσωτερική μονάδα, μπορείτε να μετακινήσετε τη μονάδα δεξιά ή αριστερά κατά περίπου 30-50mm, ανάλογα με το μοντέλο. (Βλ. Σχ. 3.12.)

Μετακινήστε προς τα δεξιά ή τα αριστερά

Σχ. 3.12

Εγκατάσταση Εξωτερικής Μονάδας

5

Οδηγίες Εγκατάστασης – Εξωτερική Μονάδα

1ο Βήμα: Επιλογή θέσης εγκατάστασης

Πριν εγκαταστήσετε την εξωτερική μονάδα, πρέπει πρώτα να επιλέξετε την κατάλληλη θέση.

Ακολουθούν ορισμένα πρότυπα που θα σας βοηθήσουν να επιλέξετε την κατάλληλη θέση εγκατάστασης της μονάδας.

Η σωστή θέση εγκατάστασης θα πρέπει να πληροί τα ακόλουθα πρότυπα:

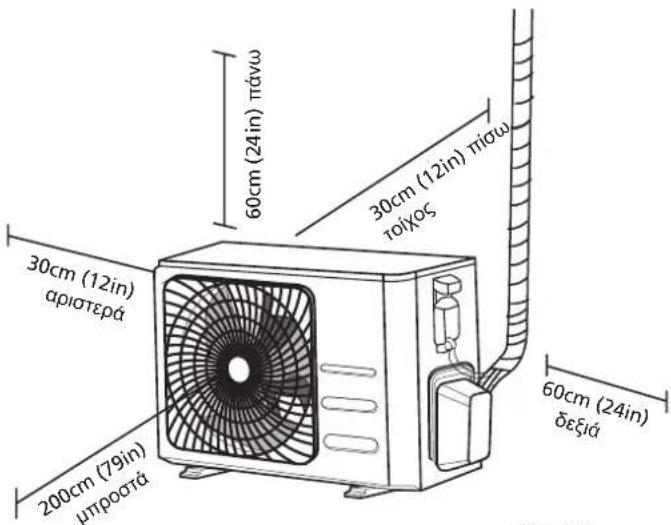

☑ Πληροί όλες τις απαιτήσεις χώρου που αναφέρονται στην ενότητα Απαιτήσεις Χώρου Εγκατάστασης (Σχ. 4.1).
Καλή κυκλοφορία αέρα και αερισμός
Σταθερό σημείο - η θέση να μπορεί να αντέξει τη μονάδα και να μην προκαλούνται κραδασμοί
Ο θόρυβος της μονάδας δεν θα ενοχλεί άλλους
☑ Σημείο προστατευμένο από άμεση ηλιακή ακτινοβολία ή βροχή

Σχ. 4.1

ΜΗΝ εγκαταστήστε τη μονάδα στις παρακάτω θέσεις:

Κοντά σε εμπόδια που μπορεί να παρεμποδίζουν τις εισόδους και εξόδους αέρα.
Κοντά σε δημόσιο δρόμο, πολυσύχναστες περιοχές ή σημεία που ο θόρυβος της μονάδας μπορεί να ενοχλεί τρίτους.
Κοντά σε ζώα ή φυτά που μπορεί να επηρεαστούν από τον εκλυόμενο θερμό αέρα.

∅ Κοντά σε πηγές εύφλεκτων αερίων

Σε θέση εκτεθειμένη σε έντονη σκόνη

Σε θέση εκτεθειμένη σε μεγάλες ποσότητες θαλασσινού αέρα

ΕΙΔΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΑΚΡΑΙΕΣ ΚΑΙΡΙΚΕΣ ΣΥΝΘΗΚΕΣ

Αν η μονάδα είναι εκτεθειμένη σε ισχυρούς ανέμους:

Εγκαταστήστε τη μονάδα έτσι ώστε ο ανεμιστήρας εξόδου αέρα να σχηματίζει γωνία 90° με την κατεύθυνση του αέρα. Αν χρειάζεται, δημιουργήστε έναν φράχτη μπροστά από τη μονάδα για να την προστατεύσετε από εξαιρετικά δυνατούς ανέμους.

Βλ. Σχ. 4.2 και Σχ. 4.3 παρακάτω.

Σχ. 4.2

Σχ. 4.3

Αν η μονάδα είναι εκτεθειμένη συχνά σε έντονη βροχόπτωση ή χιόνι:

Δημιουργήστε ένα σκέπαστρο πάνω από τη μονάδα για να την προστατεύσετε από τη βροχή και το χιόνι. Προσέξτε να μην παρεμποδίζεται η ροή του αέρα γύρω από τη μονάδα.

Αν η μονάδα είναι εκτεθειμένη συχνά σε θαλασσινό αέρα:

Χρησιμοποιήστε ειδικά σχεδιασμένη εξωτερική μονάδα με μεγάλη αντοχή στη διάβρωση.

2ο Βήμα: Εγκατάσταση συνδέσμου αποστράγγισης.

Στις αντλίες θερμότητας πρέπει να τοποθετείται σύνδεσμος αποστράγγισης. Πριν βιδώσετε την εξωτερική μονάδα σταθερά στη θέση της, θα πρέπει να εγκαταστήσετε το σύνδεσμο αποστράγγισης στο κάτω μέρος αυτής. Υπάρχουν δύο διαφορετικοί τύποι συνδέσμου αποστράγγισης, ανάλογα με τον τύπο της εξωτερικής μονάδας.

Αν ο σύνδεσμος αποστράγγισης διαθέτει τσιμούχα (βλ. Σχ. 4.4 - Α), κάντε τις εξής ενέργειες:

1. Βάλτε την τσιμούχα στο άκρο του συνδέσμου αποστράγγισης που θα συνδεθεί με την εξωτερική μονάδα.
2. Προσαρμόστε το σύνδεσμο αποστράγγισης στην οπή που υπάρχει στη λεκάνη της βάσης της εξωτερικής μονάδας.
3. Περιστρέψτε το σύνδεσμο αποστράγγισης 90° με μέχρι να κουμπώσει στη θέση του και να βλέπει το μπροστινό μέρος της μονάδας.
4. Συνδέστε μία προέκταση σωλήνα αποστράγγισης (πωλείται ξεχωριστά) στο σύνδεσμο αποστράγγισης για την απομάκρυνση του νερού από τη μονάδα στη λειτουργία θέρμανσης.

Αν ο σύνδεσμος αποστράγγισης δεν διαθέτει τσιμούχα, (βλ. Σχ. 4.4 -Β), κάντε τις εξής ενέργειες:

1. Προσαρμόστε το σύνδεσμο αποστράγγισης στην οπή που υπάρχει στη λεκάνη της βάσης της εξωτερικής μονάδας. Ο σύνδεσμος αποστράγγισης θα κουμπώσει στη θέση του.
2. Συνδέστε μία προέκταση σωλήνα αποστράγγισης (πωλείται ξεχωριστά) στο σύνδεσμο αποστράγγισης για την απομάκρυνση του νερού από τη μονάδα στη λειτουργία θέρμανσης.

Οπή στη λεκάνη της βάσης της εξωτερικής μονάδας

(A) (B)
Σχ. 4.4

! KPYA KLIMATA

Σε κρύα κλίματα, πρέπει να φροντίζετε ώστε ο σωλήνας αποστράγγισης να διευθετείται όσο πιο κάθετα γίνεται για να εξασφαλίζεται γρήγορη αποστράγγιση του νερού.Αν η ροή αποστράγγισης είναι υπερβολικά αργή, μπορεί το νερό να παγώσει μέσα στο σωλήνα με αποτέλεσμα να πλημμυρίσει η μονάδα.

3ο Βήμα: Στερέωση εξωτερικής μονάδας

Η εξωτερική μονάδα μπορεί να στερεωθεί είτε στο δάπεδο είτε σε τοίχο με ειδικές βάσεις.

ΔΙΑΣΤΑΣΕΙΣ ΤΟΠΟΘΕΤΗΣΗΣ ΜΟΝΑΔΑΣ

Ακολουθεί κατάλογος με τα μεγέθη διαφόρων εξωτερικών μονάδων και τις αποστάσεις ανάμεσα στα πόδια έδρασής τους.

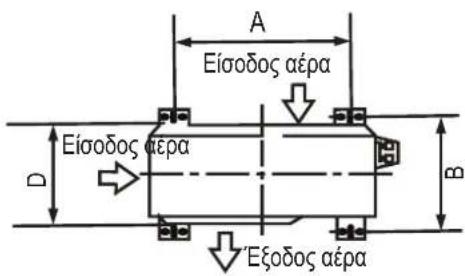

Προετοιμάστε τη βάση τοποθέτησης της μονάδας σύμφωνα με τις παρακάτω διαστάσεις:

Σχ. 4.5

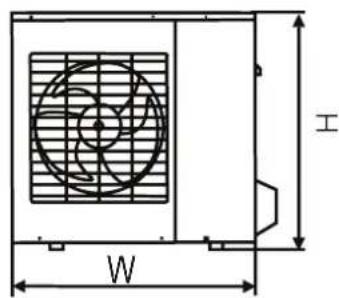

Διαστάσεις Εξωτερικής Μονάδας (mm)Π x Y x B	Διαστάσεις Τοποθέτησης
	Απόσταση A (mm)	Απόσταση B (mm)
681x434x285 (26,8"x17"x11,2")	460 (18,10")	292 (11,49")
700x550x270 (27,5"x21,6"x10,62")	450 (17,7")	260 (10,24")
780x540x250 (30,7"x21.25"x9.85")	549 (21,6")	276 (10,85")
845x700x320 (33.25"x27,5"x12,6")	560 (22")	335 (13,2")
810x558x310 (31.9"x22"x12,2")	549 (21,6")	325 (12,8")
700x550x275 (27,5"x21,6"x10,82")	450 (17,7")	260 (10,24")
770x555x300 (30,3"x21,85"x11,81")	487 (19,2")	298 (11,73")
800x554x333 (31,5"x21,8"x13,1")	514 (20,24")	340 (13,39")
845x702x363 (33,25"x27,63"x14,29")	540 (21,26")	350 (13,8")
900x860x315 (35,4"x33,85"x12,4")	590 (23,2")	333 (13,1")
945x810x395 (37,2"x31,9"x15,55")	640 (25,2")	405 (15,95")
946x810x420 (37,21"x31,9"x16,53")	673 (26,5")	403 (15,87")
946x810x410 (37,21"x31,9"x16,14")	673 (26,5")	403 (15,87")

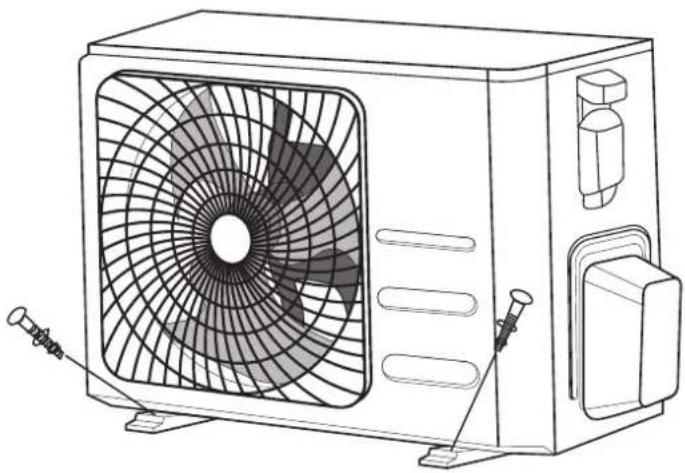

Αν εγκαταστήσετε τη μονάδα στο δάπεδο ή σε βάση από σκυρόδεμα, κάντε τις εξής ενέργειες:

1. Σημαδέψτε τις θέσεις για τέσσερα εκτονούμενα μεταλλικά βύσματα, με βάση τις διαστάσεις του πίνακα Διαστάσεων Τοποθέτησης Μονάδας.
2. Ανοίξτε τις τρύπες για τα βύσματα.
3. Απομακρύνετε τη σκόνη σκυροδέματος από τις τρύπες.
4. Βάλτε ένα παξιμάδι στο σπείρωμα κάθε εκτονούμενου μεταλλικού βύσματος.

5. Χτυπήστε τα μεταλλικά βύσματα μέσα στις τρύπες που ανοίξατε με σφυρί.

6. Βγάλτε τα παξιμάδια και τοποθετήστε την εξωτερική μονάδα πάνω στα βύσματα.

7. Βάλτε από μία ροδέλα στο σπείρωμα κάθε βύσματος και βιδώστε ξανά τα παξιμάδια.
8. Σφίξτε γερά με ένα κλειδί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΟΤΑΝ ΑΝΟΙΓΕΤΕ ΤΡΥΠΕΣ ΣΕ ΣΚΥΡΟΔΕΜΑ ΠΡΕΠΕΙ ΠΑΝΤΑ ΝΑ ΦΟΡΑΤΕ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΓΥΑΛΙΑ

Αν εγκαταστήσετε τη μονάδα σε βάσεις στήριξης τοίχου, κάντε τις εξής ενέργειες:

ΠΡΟΣΟΧΗ

Πριν ξεκινήστε τη διαδικασία, βεβαιωθείτε ότι ο τοίχος είναι κατασκευασμένος από συμπαγές τούβλο, σκυρόδεμα, ή παρεμφερές ισχυρό υλικό. Ο τοίχος πρέπει να είναι σε θέση να υποστηρίξει τουλάχιστον τέσσερις φορές το βάρος της μονάδας.

1. Σημαδέψτε τις θέσεις για τις τρύπες ανάρτησης των βάσεων στήριξης, με βάση τις διαστάσεις του πίνακα Διαστάσεων Τοποθέτησης Μονάδας.
2. Ανοίξτε τις τρύπες για τα βύσματα.
3. Απομακρύνετε σκόνη και συντρίμμια από τις τρύπες.
4. Βάλτε μία ροδέλα και ένα παξιμάδι στο σπείρωμα κάθε εκτονούμενου μεταλλικού βύσματος.
5. Περάστε τα μεταλλικά βύσματα από τις τρύπες της κάθε βάσης στήριξης, φέρτε τις βάσεις στήριξης στη θέση τους και χτυπήστε τα μεταλλικά βύσματα μέσα στις τρύπες που ανοίξατε με σφυρί.
6. Βεβαιωθείτε ότι οι βάσεις στήριξης είναι επίπεδες.
7. Σηκώστε με προσοχή τη μονάδα και ακουμπήστε τα πόδια έδρασης της μονάδας επάνω στις βάσεις.
8. Βιδώστε γερά τη μονάδα επάνω στις βάσεις.

ΜΕΙΩΣΗ ΚΡΑΔΑΣΜΩΝ ΜΟΝΑΔΑΣ ΑΝΑΡΤΗΜΕΝΗΣ ΣΤΟΝ ΤΟΙΧΟ

Αν επιτρέπεται, μπορείτε να τοποθετήσετε λαστιχένια παρεμβύσματα κατά την εγκατάσταση της μονάδας για μείωση των κραδασμών και του θορύβου.

4ο Βήμα: Σύνδεση καλωδίου σήματος και ρεύματος

Η βάση ακροδεκτών της εξωτερικής μονάδας είναι προστατευμένη πίσω από ένα καπάκι στο πλάι της μονάδας. Το σχεδιάγραμμα καλωδίωσης βρίσκεται στην εσωτερική όψη του καπακιού καλωδίων.

ΠΡΙΝ ΕΚΤΕΛΕΣΤΕ ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΡΓΑΣΙΕΣ, ΔΙΑΒΑΣΤΕ ΑΥΤΟΥΣ ΤΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ

1. Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους τοπικούς και εθνικούς κανονισμούς και να εγκαθίστανται από εξειδικευμένους ηλεκτρολόγους.
2. Οι συνδέσεις των καλωδίων θα πρέπει να γίνουν σύμφωνα με το Διάγραμμα Ηλεκτρολογικών Συνδέσεων που βρίσκεται στο πλάι της εσωτερικής και της εξωτερικής μονάδας
3. Αν υπάρχει σοβαρό πρόβλημα με την παροχή ρεύματος, σταματήστε αμέσως κάθε εργασία. Εξηγήστε το λόγο στον πελάτη και αρνηθείτε να εγκαταστήσετε τη μονάδα μέχρι να επιλυθεί το πρόβλημα.
4. Η τάση του ρεύματος θα πρέπει να είναι στο 90% - 110% της ονομαστικής τάσης. Ανεπαρκής τάση μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.
5. Αν γίνει σύνδεση με σταθερή καλωδίωση, θα πρέπει να εγκατασταθεί προστατευτικό υπέρτασης ρεύματος καθώς και γενικός διακόπτης με ικανότητα 1,5 φορά τη μέγιστη ισχύ ρεύματος της μονάδας.
6. Αν γίνει σύνδεση με σταθερή καλωδίωση, θα πρέπει να υπάρχει ξεχωριστός διακόπτης αποσύνδεσης όλων των πόλων με απόσταση τουλάχιστον 3 mm μεταξύ των επαφών. Ο εξουσιοδοτημένος ηλεκτρολόγος πρέπει να χρησιμοποιήσει εγκεκριμένο διακόπτη.
7. Να συνδέετε τη μονάδα σε μία πρίζα αποκλειστικού κλάδου του κυκλώματος. Μη συνδέετε άλλες συσκευές στην ίδια πρίζα.
8. Φροντίστε για τη σωστή γείωση του κλιματιστικού μηχανήματος.
9. Τα καλώδια πρέπει να συνδέονται σφιχτά στους ακροδέκτες. Χαλαρά συνδεδεμένα καλώδια μπορεί να προκαλέσουν υπερθέρμανση στους ακροδέκτες και δυσλειτουργία της μονάδας ή πυρκαγιά.
10. Τα καλώδια δεν πρέπει να έρχονται σε επαφή με τους σωλήνες ψυκτικού, το συμπιεστή ή άλλα κινούμενα μέρη.
11. Αν η μονάδα διαθέτει βοηθητικό ηλεκτρικό θερμαντήρα, πρέπει να εγκαθίσταται τουλάχιστον 1 μέτρο μακριά από εύφλεκτα υλικά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΙΝ

ΑΠΟ

THN

ΠΡΑΓΜΑΤΟΠΟΙΗΣΗ

Όταν προσαρμόζετε τους ακροδέκτες στα καλώδια, φροντίστε να ξεχωρίσετε το καλώδιο ρεύματος (L) από τα άλλα.

ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΡΓΑΣΙΩΝ Ή

ΣΥΝΔΕΣΕΩ

ΚΛΕΙΣΤΕ ΤΟ

ΓΕΝΙΚΟ

ΔΙΑΚΟΠΤΗ ΠΑΡΟΧΗΣ

PEYMATOΣ.

1. Προετοιμασία του καλωδίου για σύνδεση:

ΔΙΑΛΕΞΤΕ ΤΟ ΣΩΣΤΟ ΚΑΛΩΔΙΟ

• Εσωτερικό Καλώδιο Ρεύματος (αν ισχύει): H05VV-F ή H05V2V2-F
• Εξωτερικό Καλώδιο Ρεύματος: H07RN-F
  • Καλώδιο Σήματος: H07RN-F

Ελάχιστη διατομή καλωδίων ρεύματος και σήματος

Βόρεια Αμερική

Ένταση Συσκευής (Α)	Μέγεθος καλωδίου (AWG)
10 18
13 16
18 14
25 12
30 10

Άλλες περιοχές

Ονομαστική ένταση συσκευής (A)	Ονομαστική διατομή (mm2)
>3 και ≤ 6 0,75
>6 και ≤ 10	1
>10 και ≤ 16 1,5
>16 και ≤ 25 2,5
>25 και ≤ 32	4
>32 και ≤ 40	6

a. Με ένα απογυμνωτή καλωδίων, αφαιρέστε το χιτώνιο και από τις δύο άκρες του καλωδίου αποκαλύπτοντας περίπου 40mm των εσωτερικών καλωδίων.
β. Αφαιρέστε τη μόνωση από τα καλώδια.
γ. Προσαρμόστε ακροδέκτες σχήματος Ε στις άκρες των αγωγών των καλωδίων, χρησιμοποιώντας πένσα ακροδεκτών.

ΠΡΟΣΟΧΗ ΣΤΟ ΚΑΛΩΔΙΟ ΡΕΥΜΑΤΟΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΑΚΟΛΟΥΘΟΥΝ ΤΟ ΣΧΕΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΟΨΗ ΚΑΠΑΚΙΟΥ ΚΑΛΩΔΙΩΝ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

1. Ξεβιδώστε το καπάκι καλωδίων και αφαιρέστε το.
2. Ξεβιδώστε το σφιγκτήρα καλωδίων κάτω από τη βάση ακροδεκτών και γυρίστε τον προς το πλάι.
3. Ταιριάξτε τα χρώματα/τις πινακίδες των καλωδίων με τις πινακίδες στη βάση ακροδεκτών και σφίξτε γερά τους ακροδέκτες σχήματος Ε στον αντίστοιχο ακροδέκτη.
4. Αφού ελέγξετε για να βεβαιωθείτε ότι όλες οι συνδέσεις είναι σφικτές, γυρίστε τα καλώδια ανάποδα ώστε να μην μπορεί να ρεύσει νερό της βροχής στον ακροδέκτη.
5. Στερεώστε καλά το καλώδιο στη μονάδα με το σφιγκτήρα. Σφίξτε καλά το σφιγκτήρα καλωδίων.
6. Μονώστε τα αχρησιμοποίητα καλώδια με ηλεκτρολογική ταινία PVC. Τακτοποιήστε τα έτσι ώστε να μην ακουμπούν ηλεκτρικά ή μεταλλικά μέρη.
7. Επανατοποθετήστε και βιδώστε το καπάκι καλωδίων στο πλάι της μονάδας.

Σχ. 4.6

Σύνδεση Σωλήνωσης Ψυκτικού Υγρού

6

Σημείωση για το μήκος των σωληνώσεων

Το μήκος των σωληνώσεων ψυκτικού επηρεάζει την απόδοση και ενεργειακή αποδοτικότητα της μονάδας. Η ονομαστική αποδοτικότητα μετράται σε μονάδες με μήκος σωλήνωσης 5 μέτρων. Για την ελαχιστοποίηση των κραδασμών και του υπερβολικού θορύβου, απαιτείται ελάχιστο μήκος σωλήνα 3 m.

Σε ιδιαίτερες τροπικές περιοχές, το μέγιστο μήκος του σωλήνα του ψυκτικού υγρού δεν θα πρέπει να υπερβαίνει τα 10 μέτρα και δεν μπορεί να προστεθεί ψυκτικό υγρό (Για μοντέλα με ψυκτικό υγρό R290).

Ανατρέξτε στον παρακάτω πίνακα για τις προδιαγραφές μέγιστου μήκους και ύψους πτώσης της σωλήνωσης.

Μέγιστο μήκος και ύψος πτώσης σωλήνωσης ψυκτικού ανά μοντέλο

Μοντέλο Ισχύς (BTU/h) Μέγ. Μήκος (m) Μέγ. ύψος πτώσης (m)
Κλιματιστική μονάδα R410A Inverter Διαιρούμενου Τύπου	< 15.000	25 10
	≥ 15.000 και < 24.000	30 20
	≥ 24.000 και < 36.000	50 25
	≥ 36.000 και ≤ 60.000	65 30

Οδηγίες Σύνδεσης – Σωλήνωση Ψυκτικού Υγρού

1ο Βήμα: Κοπή σωλήνα

Κατά την προετοιμασία των σωλήνων ψυκτικού, φροντίστε η κοπή και η διαμόρφωση των άκρων να γίνει σωστά. Έτσι διασφαλίζεται η αποδοτική λειτουργία και ελαχιστοποιείται η ανάγκη μελλοντικής συντήρησης. Στα μοντέλα με ψυκτικό υγρό R32/R290, τα σημεία σύνδεσης του σωλήνα πρέπει να τοποθετούνται εκτός του δωματίου.

1. Μετρήστε την απόσταση ανάμεσα στην εσωτερική και την εξωτερική μονάδα.

2. Χρησιμοποιήστε κόφτη σωλήνων για να κόψετε τους σωλήνες λίγο μεγαλύτερους από τη μετρηθείσα απόσταση.

3. Προσέξτε η κοπή να γίνει σε τέλεια γωνία 90°. Ανατρέξτε στο Σχ. 5.1 για παραδείγματα κακής κοπής.

Σχ. 5.1

ΠΡΟΣΕΞΤΕ ΝΑ ΜΗΝ ΠΑΡΑΜΟΡΦΩΘΕΙ Ο ΣΩΛΗΝΑΣ ΚΑΤΑ ΤΗΝ ΚΟΠΗ

Να είστε ιδιαίτερα προσεκτικοί να μην προκαλέσετε ζημιά ή βαθουλώματα και να μην παραμορφώσετε το σωλήνα κατά την κοπή. Κάτι τέτοιο θα μειώσει δραματικά την αποδοτικότητα θέρμανσης της μονάδας.

2ο Βήμα: Απομάκρυνση γρεζιών

Τα γρέζια επηρεάζουν την αεροστεγή σφράγιση της σύνδεσης των σωληνώσεων. Πρέπει να απομακρύνονται πλήρως.

1. Κρατήστε το σωλήνα με κλίση προς τα κάτω ώστε να μην πέσουν γρέζια μέσα σε αυτόν.
2. Με ένα αλεζουάρ ή άλλο εργαλείο, καθαρίστε όλα τα γρέζια από την τομή του σωλήνα.

Σχ. 5.2

3ο Βήμα: Διαμόρφωση άκρων σωλήνα

Για την επίτευξη αεροστεγούς σύνδεσης, πρέπει να γίνει διαμόρφωση των άκρων των σωλήνων.

1. Αφού απομακρύνετε τα γρέζια, σφραγίστε τις άκρες των σωλήνων με μονωτική ταινία ώστε να μην μπουν ξένα υλικά μέσα.
2. Καλύψτε το σωλήνα με μονωτικό υλικό.

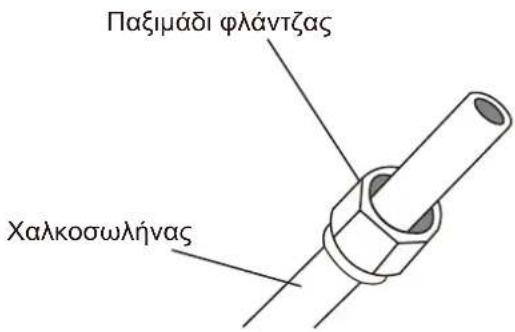

3. Περάστε παξιμάδια φλάντζας και στα δύο άκρα του σωλήνα. Βεβαιωθείτε ότι βλέπουν προς τη σωστή κατεύθυνση, γιατί αφού διαμορφωθούν τα άκρα του σωλήνα δεν θα μπορείτε να τα βιδώσετε ούτε να τους αλλάξετε κατεύθυνση. Βλ. Σχ. 5.3.

Σχ. 5.3

1. Όταν είστε έτοιμοι να διαμορφώσετε τα άκρα των σωλήνων, αφαιρέστε τη μονωτική ταινία.
2. Στερεώστε καλά το σωλήνα σε μία μήτρα διαμόρφωσης. Η άκρη του σωλήνα πρέπει να προεξέχει πέρα από την άκρη της μήτρας διαμόρφωσης σύμφωνα με τις διαστάσεις του παρακάτω πίνακα.

ΕΞΟΧΗ ΣΩΛΗΝΑ ΕΞΩ ΑΠΟ ΤΗ ΜΗΤΡΑ ΔΙΑΜΟΡΦΩΣΗΣ

Εξωτερική Διάμετρος του Σωλήνα (mm)	A (mm) Ελάχ. Μέγ.
∅ 6,35 (∅ 0,25")	0,7 (0,0275")	1,3 (0,05")
∅ 9,52 (∅ 0,375")	1,0 (0,04")	1,6 (0,063")
∅ 12,7 (∅ 0,5")	1,0 (0,04")	1,8 (0,07")
∅ 16 (∅ 0,63")	2,0 (0,078")	2,2 (0,086")
∅ 19 (∅ 0,75")	2,0 (0,078")	2,4 (0,094")

Σχ. 5.5

1. Τοποθετήστε το εργαλείο διαμόρφωσης στη μήτρα.
2. Γυρίστε το χερούλι του εργαλείου διαμόρφωσης προς τα δεξιά, μέχρι να ολοκληρωθεί η διαμόρφωση του χείλους του σωλήνα.
3. Απομακρύνετε το εργαλείο διαμόρφωσης από τη μήτρα και ελέγξτε το άκρο του σωλήνα για τυχόν ρωγμές και για ομοιόμορφη διαμόρφωση.

4ο Βήμα: Σύνδεση σωληνώσεων

Κατά τη σύνδεση σωλήνων ψυκτικού, προσέξτε να μην ασκήσετε υπερβολική ροπή και να μην παραμορφώσετε τους σωλήνες. Συνδέστε πρώτα το σωλήνα χαμηλής πίεσης και μετά το σωλήνα υψηλής πίεσης.

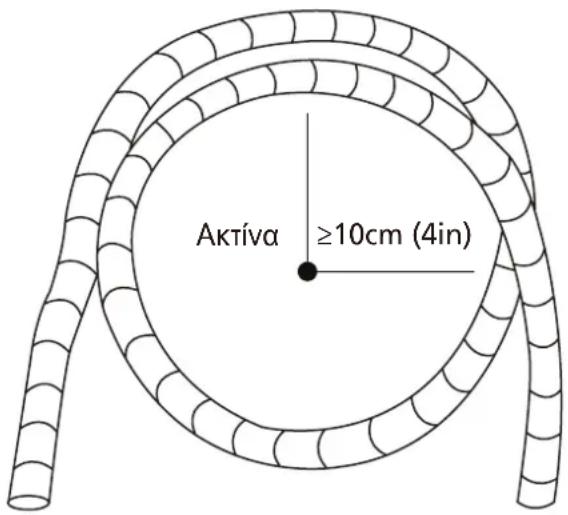

ΕΛΑΧΙΣΤΗ ΑΚΤΙΝΑ ΚΑΜΨΗΣ

Κατά την κάμψη σωλήνωσης ψυκτικού, η ελάχιστη ακτίνα κάμψης είναι 10cm. Βλ. Σχ. 5.6.

Σχ. 5.6

Οδηγίες Σύνδεσης Σωλήνωσης στην Εσωτερική Μονάδα

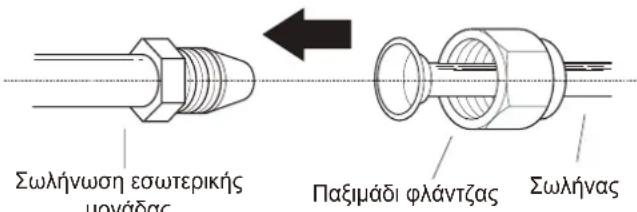

1. Ευθυγραμμίστε τα κέντρα των δύο σωλήνων που θα συνδέσετε. Βλ. Σχ. 5.7.

Σχ. 5.7

1. Σφίξτε το παξιμάδι φλάντζας όσο πιο σφιχτά μπορείτε με το χέρι.
2. Πιάστε το παξιμάδι του σωλήνα της μονάδας με ένα κλειδί.
3. Κρατώντας αντίσταση στο παξιμάδι του σωλήνα της μονάδας με το κλειδί, χρησιμοποιήστε ένα δυναμόκλειδο για να σφίξετε το παξιμάδι φλάντζας ακολουθώντας τις τιμές ροπής του παρακάτω πίνακα Προδιαγραφών Ροπής. Χαλαρώστε λίγο το παξιμάδι φλάντζας και μετά ξανασφίξτε.

! MHN XPHΣΙΜΟΠΟΙΕΙΤΕ ΥΠΕΡΒΟΛΙΚΗ ΡΟΠΗ

Η υπερβολική ροπή μπορεί να προκαλέσει σπάσιμο του παξιμαδιού ή ζημιά στη σωλήνωση ψυκτικού. Δεν πρέπει να υπερβαίνετε τις προδιαγραφές ροπής του παραπάνω πίνακα.

Οδηγίες Σύνδεσης Σωλήνωσης στην Εξωτερική Μονάδα

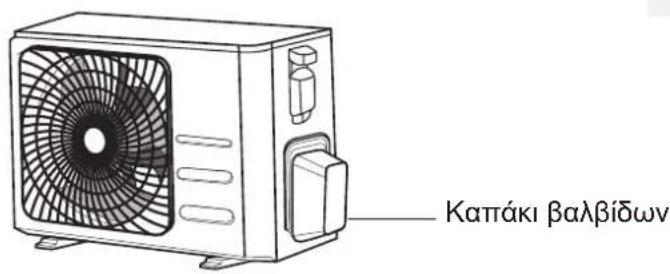

1. Ξεβιδώστε το καπάκι των βαλβίδων στο πλάι της εξωτερικής μονάδας. (Βλ. Σχ. 5.9)

Σχ. 5.9

1. Αφαιρέστε τα προστατευτικά πώματα από τα άκρα των βαλβίδων.
2. Ευθυγραμμίστε το διαμορφωμένο άκρο του κάθε σωλήνα με κάθε μία βαλβίδα και σφίξτε το παξιμάδι φλάντζας όσο μπορείτε με το χέρι.
3. Πιάστε το σώμα της βαλβίδας με ένα κλειδί. Μην πιάστε το παξιμάδι που στεγανοποιεί τη βαλβίδα συντήρησης. (Βλ. Σχ. 5.10)

ΠΙΑΣΤΕ ΤΟ ΣΩΜΑ ΤΗΣ ΒΑΛΒΙΔΑΣ ΜΕ ΚΛΕΙΔΙ

Η ροπή από το σφίξιμο του παξιμαδιού φλάντζας μπορεί να σπάσει άλλα μέρη της βαλβίδας.

1. Κρατώντας αντίσταση στο σώμα της βαλβίδας με το κλειδί, χρησιμοποιήστε ένα δυναμόκλειδο για να σφίξετε το παξιμάδι φλάντζας ακολουθώντας τις σωστές τιμές ροπής.
2. Χαλαρώστε λίγο το παξιμάδι φλάντζας και μετά ξανασφίξτε.
3. Επαναλάβετε τα Βήματα 3 έως 6 για τον δεύτερο σωλήνα.

Εκκένωση Αέρα

7

Προετοιμασία και Προφυλάξεις

Η ύπαρξη αέρα και λοιπών ξένων ουσιών μέσα στο κύκλωμα φυκτικού μπορεί να προκαλέσει μη φυσιολογική αύξηση πίεσης, με επακόλουθη βλάβη της συσκευής, μείωση της αποδοτικότητας ή ακόμα και τραυματισμό. Χρησιμοποιήστε αντλία κενού και πολλαπλή βαλβίδα για να εκκενώσετε το κύκλωμα φυκτικού, απομακρύνοντας τα μη συμπυκνούμενα αέρια και την υγρασία από το σύστημα.

Εκκένωση πρέπει να πραγματοποιείται κατά την πρώτη εγκατάσταση και μετά από τυχόν μετεγκατάσταση της μονάδας.

ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΚΚΕΝΩΣΗ

Βεβαιωθείτε ότι τόσο οι σωλήνες υψηλής πίεσης όσο και οι σωλήνες χαμηλής πίεσης μεταξύ της εξωτερικής και εσωτερικής μονάδας είναι σωστά συνδεδεμένοι σύμφωνα με την ενότητα Σύνδεση Σωλήνωσης Ψυκτικού του εγχειριδίου.

Βεβαιωθείτε ότι έχει γίνει σωστά η σύνδεση των καλωδιώσεων.

Οδηγίες εκκένωσης

Πριν χρησιμοποιήσετε την πολλαπλή βαλβίδα και την αντλία κενού, διαβάστε προσεκτικά τις οδηγίες χρήσης τους για να εξοικειωθείτε επαρκώς με τον τρόπο λειτουργίας τους.

Σχ. 6.1

1. Συνδέστε τον ελαστικό σωλήνα πλήρωσης της πολλαπλής βαλβίδας στη θύρα συντήρησης της βαλβίδας χαμηλής πίεσης της εξωτερικής μονάδας.
2. Συνδέστε άλλον ένα ελαστικό σωλήνα πλήρωσης από την πολλαπλή βαλβίδα στην αντλία κενού.
3. Ανοίξτε την πλευρά Χαμηλής Πίεσης της πολλαπλής βαλβίδας. Η πλευρά Υψηλής Πίεσης παραμένει κλειστή.
4. Θέστε σε λειτουργία την αντλία κενού για να εκκενώσετε το σύστημα.

5. Αφήστε την αντλία κενού να λειτουργήσει για τουλάχιστον 15 λεπτά, ή μέχρι ο Σύνθετος Μετρητής Πίεσης να δείξει -76cmHG (-10⁵Pa).

6. Κλείστε την πλευρά Χαμηλής Πίεσης της πολλαπλής βαλβίδας και απενεργοποιήστε την αντλία κενού.

7. Περιμένετε 5 λεπτά και ελέγξτε ότι δεν έχει υπάρξει καμία αλλαγή στην πίεση του συστήματος.
8. Αν υπάρξει αλλαγή στην πίεση τους συστήματος, ανατρέξτε στην ενότητα Έλεγχοι Διαρροών Αερίου για πληροφορίες αναφορικά με τον εντοπισμό διαρροών. Αν δεν υπάρξει αλλαγή στην πίεση του συστήματος, ξεβιδώστε το πώμα της βαλβίδας υψηλής πίεσης.
9. Βάλτε ένα εξάγωνο κλειδί μέσα στη βαλβίδα υψηλής πίεσης για να την ανοίξετε περιστρέφοντας το κλειδί κατά 1/4 της στροφής αριστερόστροφα. Μόλις ακούσετε το αέριο να διαφεύγει, περιμένετε 5 δευτερόλεπτα και κλείστε τη βαλβίδα.
10. Παρατηρήστε το Μανόμετρο για ένα λεπτό ώστε να βεβαιωθείτε ότι δεν υπάρχει αλλαγή στην πίεση. Το Μανόμετρο θα πρέπει να δείχνει πίεση ελαφρώς υψηλότερη από την ατμοσφαιρική.
11. Αφαιρέστε τον εύκαμπτο σωλήνα πλήρωσης από τη θύρα συντήρησης.

1. Χρησιμοποιώντας ένα εξάγωνο κλειδί, ανοίξτε πλήρως τις βαλβίδες υψηλής και χαμηλής πίεσης.
2. Σφίξτε τα πώματα και στις τρεις βαλβίδες (θύρα συντήρησης, υψηλή πίεση, χαμηλή πίεση) με το χέρι. Άν χρειάζεται, μπορείτε να τα σφίξετε περισσότερο με ένα δυναμόκλείδο.

ΑΝΟΙΕΤΕ ΑΠΑΛΑ ΤΑ ΣΤΕΛΕΧΗ ΤΩΝ ΒΑΛΒΙΔΩΝ

Για να ανοίξετε τα στελέχη των βαλβίδων, γυρίστε το εξάγωνο κλειδί μέχρι να βρει αντίσταση. Μην πιέσετε τη βαλβίδα να ανοίξει περισσότερο.

Σημείωση για τη Συμπλήρωση Ψυκτικού

Ανάλογα με το μήκος των σωλήνων, ορισμένα συστήματα χρειάζονται πρόσθετη πλήρωση. Το κανονικό μήκος των σωλήνων ποικίλλει ανάλογα με τους τοπικούς κανονισμούς. Για παράδειγμα, στη Βόρεια Αμερική, το κανονικό μήκος σωλήνα είναι 7,5m. Σε άλλες περιοχές, το κανονικό μήκος σωλήνα είναι 5m. Το ψυκτικό υγρό θα πρέπει να συμπληρώνεται από τη θύρα επίσκεψης που υπάρχει στη βαλβίδα χαμηλής πίεσης της εξωτερικής μονάδας. Το επιπρόσθετο απαιτούμενο ψυκτικό μπορεί να υπολογιστεί με τον παρακάτω τύπο:

ΠΡΟΣΘΕΤΟ ΨΥΚΤΙΚΟ ΑΝΑ ΜΗΚΟΣ ΣΩΛΗΝΑ

Μήκος Σωλήνα (m)	Μέθοδος Εκκένωσης	Πρόσθετο Ψυκτικό
< Κανονικό μήκος σωλήνα	Αντλία κενού Μ/Δ
> Κανονικό μήκος σωλήνα	Αντλία κενού	Πλευρά υγρού: ∅ 6,35 (ø 0,25")R32:(Μήκος σωλήνα - κανονικό) x 12g/m(Mήκος σωλήνα - κανονικό) x 0,13oZ/ftR290:(Μήκος σωλήνα - κανονικό) x 10g/m(Mήκος σωλήνα - κανονικό) x 0,10oZ/ftR410A:(Μήκος σωλήνα - κανονικό) x 15g/m(Mήκος σωλήνα - κανονικό) x 0,16oZ/ft	Πλευρά υγρού: ∅ 9,52 (ø 0,375")R32:(Μήκος σωλήνα - κανονικό) x 24g/m(Mήκος σωλήνα - κανονικό) x 0,26oZ/ftR290:(Μήκος σωλήνα - κανονικό) x 18g/m(Mήκος σωλήνα - κανονικό) x 0,19oZ/ftR410A:(Μήκος σωλήνα – κανονικό) x 30g/m(Mήκος σωλήνα – κανονικό) x 0,32oZ/ft

Σε μονάδα με ψυκτικό υγρό R290, η συνολική ποσότητα ψυκτικού υγρού που θα πρέπει να συμπληρώνεται δεν πρέπει να είναι μεγαλύτερη από: 387g (<=9000Btu/h), 447g(>9000Btu/h και <=12000Btu/h), 547g(>12000Btu/h και <=18000Btu/h), 632g(>18000Btu/h και <=24000Btu/h).

ΠΡΟΣΟΧΗ ΜΗΝ αναμιγνύετε διαφορετικούς τύπους ψυκτικού υγρού

Ηλεκτρολογικοί Έλεγχοι & Έλεγχοι Διαρροών Αερίου

8

Ηλεκτρολογικοί Έλεγχοι Ασφάλειας

Μετά από την εγκατάσταση, βεβαιωθείτε ότι η ηλεκτρολογική καλωδίωση έχει εγκατασταθεί σύμφωνα με τους τοπικούς και εθνικούς κανονισμούς και σύμφωνα με το Εγχειρίδιο Εγκατάστασης.

ΠΡΙΝ ΑΠΟ ΤΗ ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

Ελέγξτε τη Γείωση

Μετρήστε την αντίσταση γείωσης μακροσκοπικά και χρησιμοποιώντας μετρητή αντίστασης γείωσης. Η αντίσταση γείωσης πρέπει να είναι κάτω από 0,10Ω.

Σημείωση: Αυτό μπορεί να μην απαιτείται σε ορισμένες περιοχές των ΗΠΑ.

ΚΑΤΑ ΤΗ ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

Ελέγξτε για Ηλεκτρικές Διαρροές

Στη διάρκεια της δοκιμαστικής λειτουργίας, χρησιμοποιήστε μία δοκιμαστική ακίδα και ένα πολύμετρο, για να κάνετε έλεγχο ηλεκτρικής διαρροής.

Αν υπάρχει διαρροή, απενεργοποιήστε αμέσως τη μονάδα και καλέστε ηλεκτρολόγο για να εντοπίσει και να επιλύσει την αιτία της διαρροής.

Σημείωση: Αυτό μπορεί να μην απαιτείται σε ορισμένες περιοχές των ΗΠΑ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ - ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΠΡΕΠΕΙ ΝΑ ΣΥΜΜΟΡΦΩΝΟΝΤΑΙ ΜΕ ΤΟΥΣ ΤΟΠΙΚΟΥΣ ΚΑΙ ΕΘΝΙΚΟΥΣ ΚΑΝΟΝΙΣΜΟΥΣ ΚΑΙ ΝΑ ΕΓΚΑΘΙΣΤΑΝΤΑΙ ΑΠΟ ΕΞΕΙΔΙΚΕΥΜΕΝΟΥΣ ΗΛΕΚΤΡΟΛΟΓΟΥΣ.

'Ελεγχοι Διαρροών Αερίου

Υπάρχουν δύο μέθοδοι ελέγχου διαρροών

Η μέθοδος με σαπουνόνερο

Με ένα μαλακό πινέλο, ρίξτε σαπουνόνερο ή υγρό απορρυπαντικό επάνω σε όλες τις συνδέσεις σωληνώσεων της εσωτερικής και εξωτερικής μονάδας. Αν δημιουργηθούν φυσαλίδες, υπάρχει διαρροή.

Μέθοδος με ανιχνευτή διαρροών

Αν χρησιμοποιήσετε ανιχνευτή διαρροών, συμβουλευτείτε το εγχειρίδιο χρήσης του και ακολουθήστε τις παρεχόμενες οδηγίες.

ΜΕΤΑ ΤΟΥΣ ΕΛΕΓΧΟΥΣ ΔΙΑΡΡΟΩΝ

Αφού βεβαιωθείτε ότι ΔΕΝ υπάρχουν διαρροές στα σημεία σύνδεσης των σωληνώσεων, επανατοποθετήστε το καπάκι των βαλβίδων στην εξωτερική μονάδα.

Δοκιμαστική Λειτουργία

9

Πριν από τη Δοκιμαστική Λειτουργία

Πριν προχωρήσετε στη δοκιμαστική λειτουργία, βεβαιωθείτε ότι έχετε πραγματοποιήσει τα παρακάτω βήματα:

• Ηλεκτρολογικοί Έλεγχοι Ασφάλειας – Βεβαιωθείτε ότι το ηλεκτρικό σύστημα των μονάδων είναι ασφαλές και λειτουργεί κανονικά
• Έλεγχοι Διαρροών Αερίου – Ελέγξτε όλες τις συνδέσεις σωληνώσεων με παξιμάδια φλάντζας και βεβαιωθείτε ότι δεν υπάρχουν διαρροές στο σύστημα
• Βεβαιωθείτε ότι οι βαλβίδες αερίου και υγρού (υψηλής και χαμηλής πίεσης) είναι πλήρως ανοικτές

Οδηγίες Δοκιμαστικής Λειτουργίας

Η Δοκιμαστική Λειτουργία πρέπει να διαρκέσει τουλάχιστον 30 λεπτά.

1. Συνδέστε τη μονάδα στο ρεύμα.
2. Πιέστε το κουμπί ON/OFF στο τηλεχειριστήριο για να την ενεργοποιήσετε.
3. Πιέστε το κουμπί MODE για να επιλέξετε τους εξής τρόπους λειτουργίας, διαδοχικά:
   • COOL - Επιλέξτε τη χαμηλότερη δυνατή θερμοκρασία

4. HEAT - Επιλέξτε την υψηλότερη δυνατή θερμοκρασία

5. Αφήστε το μηχάνημα να λειτουργήσει για τουλάχιστον 5 λεπτά σε κάθε τρόπο λειτουργίας και πραγματοποιήστε τους ακόλουθους ελέγχους:

Κατάλογος Ελέγχων	ΕΠΙΤΥΧΙΑ/ΑΠΟΤΥΧΙΑ
Απουσία ηλεκτρικών διαρροών
Σωστή γείωση μονάδας
Σωστή κάλυψη όλων των ακροδεκτών ρεύματος
Καλή στερέωση εσωτερικής και εξωτερικής μονάδας
Απουσία διαρροών από τις συνδέσεις των σωλήνων	Εξωτερικά (2):	Εσωτερικά (2):
Σωστή αποστράγγιση νερού από σωλήνα αποστράγγισης
Σωστή μόνωση όλων των σωλήνων
Σωστή λειτουργία ψύξης
Σωστή λειτουργία θέρμανσης
Σωστή κίνηση περσίδων εσωτερικής μονάδας
Απόκριση εσωτερικής μονάδας στο τηλεχειριστήριο

ΕΛΕΓΕΤΕ ΞΑΝΑ ΤΙΣ ΣΥΝΔΕΣΕΙΣ ΤΩΝ ΣΩΛΗΝΩΝ

Κατά τη λειτουργία, η πίεση του κυκλώματος ψυκτικού θα αυξηθεί. Αυτό μπορεί να φανερώσει διαρροές που δεν υπήρχαν κατά τον έλεγχο διαρροών. Συνεπώς, αφιερώστε χρόνο στη διάρκεια της δοκιμαστικής λειτουργίας να ελέγξετε ξανά ότι δεν υπάρχουν διαρροές στα σημεία σύνδεσης των σωλήνων ψυκτικού. Ανατρέξτε στην ενότητα Έλεγχοι Διαρροών Ψυκτικού για οδηγίες.

1. Μετά από την επιτυχή ολοκλήρωση της Δοκιμαστικής Λειτουργίας, και αφού επιβεβαιώσετε ότι όλοι οι έλεγχοι στον κατάλογο ελέγχων ολοκληρώθηκαν με ΕΠΙΤΥΧΙΑ, κάντε τις εξής ενέργειες:

a. Επαναφέρετε τη μονάδα στην κανονική θερμοκρασία λειτουργίας χρησιμοποιώντας το τηλεχειριστήριο.

β. Τυλίξτε με μονωτική ταινία τις συνδέσεις σωλήνων που είχατε αφήσει ακάλυπτες κατά την εγκατάσταση της εσωτερικής μονάδας.

AN H ΘΕΡΜΟΚΡΑΣΙΑ ΤΟΥ ΧΩΡΟΥ ΕΙΝΑΙ ΚΑΤΩ ΑΠΟ 17°C

Αν η θερμοκρασία είναι κάτω από τους 17 ΟC, δεν μπορείτε να χρησιμοποιήσετε το τηλεχειριστήριο για να ενεργοποιήσετε τη λειτουργία Ψύξης (COOL). Σε αυτή την περίπτωση, μπορείτε να χρησιμοποιήσετε το κουμπί Χειροκίνητου Ελέγχου για να δοκιμάσετε τη λειτουργία ψύξης (COOL).

1. Ανοίξτε το μπροστινό κάλυμμα της εσωτερικής μονάδας και ανασηκώστε το μέχρι να κουμπώσει στην ανοικτή θέση.
2. Το κουμπί Χειροκίνητου Ελέγχου (MANUAL CONTROL) βρίσκεται στη δεξιά πλευρά της μονάδας. Πατήστε το 2 φορές για να επιλέξετε τη λειτουργία ψύξης (COOL). Βλ. Σχ. 8.1
3. Πραγματοποιήστε κανονικά τη Δοκιμαστική Λειτουργία.

Σχ. 8.1

Ευρωπαϊκές Κατευθυντήριες Οδηγίες Διάθεσης

Η συσκευή αυτή περιέχει ψυκτικό και άλλα πιθανόν επιβλαβή υλικά. Κατά τη διάθεση της συσκευής, ο νόμος επιβάλλει συγκεκριμένες διαδικασίες συλλογής και επεξεργασίας. Μην διαθέτετε αυτό το προϊόν στα αδιαχώριστα οικιακά απόβλητα.

Κατά τη διάθεση της συσκευής, έχετε τις εξής επιλογές:

• Διάθεση της συσκευής σε καθορισμένη δημοτική εγκατάσταση συλλογής ηλεκτρονικών αποβλήτων.
• Όταν αγοράζετε μία καινούρια συσκευή, ο έμπορος θα αποσύρει την παλιά συσκευή δωρεάν.
• Μπορείτε να επιστρέψετε την παλιά συσκευή στον κατασκευαστή δωρεάν.
• Μπορείτε να πουλήσετε τη συσκευή σε πιστοποιημένο έμπορο παλαιών σιδηρικών (scrap).

Ειδική σημείωση

Η διάθεση της συσκευής στο δάσος ή στην ύπαιθρο γενικότερα θέτει σε κίνδυνο την υγεία σας και είναι επικίνδυνη για το περιβάλλον. Μπορεί να διαρρεύσουν επικίνδυνες ουσίες στα υπόγεια ύδατα και να καταλήξουν τελικά στην τροφική αλυσίδα.

Πληροφορίες για Εργασίες Επισκευής (Απαιτούνται μόνο για μονάδες με ψυκτικό υγρό R32/R290)

11

1. Έλεγχοι στην περιοχή

Πριν την έναρξη εργασιών σε συστήματα που περιέχουν εύφλεκτα ψυκτικά υγρά, θα πρέπει να διενεργούνται έλεγχοι ασφάλειας, προκειμένου να διασφαλίζεται η ελαχιστοποίηση του κινδύνου ανάφλεξης. Για επισκευές στο σύστημα ψυκτικού υγρού, θα πρέπει να τηρούνται οι παρακάτω προφυλάξεις πριν την πραγματοποίηση εργασιών στο σύστημα.

2. Διαδικασία εργασιών

Οι εργασίες θα πρέπει να πραγματοποιούνται με ελεγχόμενη διαδικασία, έτσι ώστε να ελαχιστοποιείται ο κίνδυνος ύπαρξης εύφλεκτου αερίου ή υδρατμών κατά την εκτέλεση των εργασιών

3. Ευρύτερος χώρος εργασιών

Όλο το προσωπικό συντήρησης και άλλοι που εργάζονται στον χώρο θα πρέπει να ενημερώνονται για τη φύση των εκτελούμενων εργασιών. Οι εργασίες σε κλειστούς χώρους θα πρέπει να αποφεύγονται. Η περιοχή γύρω από τον χώρο εργασίας θα πρέπει να απομονώνεται. Βεβαιωθείτε ότι οι συνθήκες εντός της περιοχής έχουν καταστεί ασφαλείς, με έλεγχο των εύφλεκτων υλικών.

4. Έλεγχος παρουσίας ψυκτικού υγρού

Η περιοχή θα πρέπει να ελέγχεται με κατάλληλο ανιχνευτή ψυκτικού υγρού πριν τις εργασίες και στη διάρκεια αυτών, προκειμένου να διασφαλίζεται ότι ο τεχνικός είναι ενήμερος για την ύπαρξη τυχόν εύφλεκτων υλικών στην ατμόσφαίρα. Ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται θα πρέπει να είναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά υγρά, δηλ. να μην παράγει σπίθες, να είναι επαρκώς μονωμένος και εσωτερικά ασφαλής.

5. Παρουσία πυροσβεστήρων

Εάν πρόκειται να πραγματοποιηθούν εργασίες με υψηλή θερμοκρασία στον εξοπλισμό ψύξης ή σε σχετικά εξαρτήματα, θα πρέπει να υπάρχει άμεσα διαθέσιμος εξοπλισμός πυρόσβεσης. Δίπλα στην περιοχή όπου συμπληρώνεται φυκτικό υγρό, θα πρέπει να υπάρχει πυροσβεστήρας ξηρής σκόνης ή CO2.

6. Απουσία πηγών ανάφλεξης

Τα άτομα που πραγματοποιούν εργασίες σχετικές με σύστημα ψύξης, οι οποίες περιλαμβάνουν την έκθεση σε σωληνώσεις που περιέχουν ή περιήχαν εύφλεκτο ψυκτικό υγρό, δεν θα πρέπει να χρησιμοποιούν πηγές ανάφλεξης με τρόπο ώστε να προκληθεί κίνδυνος πυρκαγιάς ή έκρηξης. Όλες οι πιθανές πηγές ή ενέργειες πιθανής πρόκλησης ανάφλεξης, συμπεριλαμβανομένου του καπνίσματος τσιγάρων, θα πρέπει να παραμένουν σε επαρκή απόσταση από τον χώρο εγκατάστασης, επισκευής, αφαίρεσης και διάθεσης όπου μπορεί να εκλυθεί στην ατμόσφαιρα εύφλεκτο ψυκτικό υγρό. Πριν την πραγματοποίηση εργασιών, ο χώρος γύρω από τον εξοπλισμό θα πρέπει να ελέγχεται, προκειμένου να διαπιστώνεται ότι δεν υπάρχουν κίνδυνοι ανάφλεξης. Θα πρέπει να χρησιμοποιούνται πινακίδες με την ένδειξη "ΑΠΑΓΟΡΕΥΕΤΑΙ ΤΟ ΚΑΠΝΙΣΜΑ".

7. Εξαεριζόμενος χώρος

Πριν την επέμβαση στο σύστημα ή την πραγματοποίηση εργασιών με υψηλές θερμοκρασίες, βεβαιωθείτε ότι ο χώρος είναι υπαίθριος ή ότι εξαερίζεται επαρκώς. Κατά το χρονικό διάστημα εκτέλεσης των εργασιών, θα πρέπει να διατηρείται ένας βαθμός εξαερισμού. Ο εξαερισμός θα πρέπει διαλύει με ασφάλεια τυχόν εκλυόμενο ψυκτικό υγρό και κατά προτίμηση να το διοχετεύει εξωτερικά στην ατμόσφαιρα.

8. Έλεγχοι στον εξοπλισμό του ψυκτικού υγρού

Τα ηλεκτρικά εξαρτήματα αντικατάστασης θα πρέπει να είναι κατάλληλα για την προβλεπόμενη χρήση τους και να πληρούν τις σωστές προδιαγραφές. Θα πρέπει πάντα να τηρούνται οι οδηγίες συντήρησης και επισκευής του κατασκευαστή.

Σε περίπτωση αμφιβολιών, συμβουλευθείτε το τεχνικό τμήμα του κατασκευαστή. Σε εγκαταστάσεις όπου χρησιμοποιείται εύφλεκτο ψυκτικό υγρό, θα πρέπει να πραγματοποιούνται οι παρακάτω έλεγχοι:

• η ποσότητα συμπλήρωσης θα πρέπει να είναι ανάλογη των διαστάσεων του χώρου στον οποίο εγκαθίστανται τα εξαρτήματα που περιέχουν ψυκτικό υγρό
  • το σύστημα εξαερισμού και οι θυρίδες εξαγωγής του θα πρέπει να λειτουργούν ικανοποιητικά και να μην παρεμποδίζονται
• εάν χρησιμοποιείται κύκλωμα έμμεσης ψύξης, τα δευτερεύοντα κυκλώματα θα πρέπει να ελέγχονται για ύπαρξη ψυκτικού υγρού και οι σημάνσεις στον εξοπλισμό θα πρέπει να διατηρούνται ορατές και ευανάγνωστες
• οι δυσανάγνωστες σημάνσεις και πινακίδες θα πρέπει να αποκαθίστανται
• οι σωληνώσεις ή τα εξαρτήματα ψύξης θα πρέπει να εγκαθίστανται σε θέση όπου δεν είναι πιθανό να εκτεθούν σε ουσίες οι οποίες ενδέχεται να διαβρώσουν εξαρτήματα που περιέχουν ψυκτικό υγρό, εκτός εάν
  • τα εξαρτήματα είναι κατασκευασμένα από υλικά τα οποία είναι
• αντιδιαβρωτικά ή διαθέτουν κατάλληλη αντιδιαβρωτική προστασία

9. Έλεγχοι ηλεκτρολογικών διατάξεων

Οι εργασίες επισκευής και συντήρησης ηλεκτρολογικών εξαρτημάτων θα πρέπει να περιλαμβάνουν αρχικούς ελέγχους ασφάλειας και διαδικασίες επιθεώρησης εξαρτημάτων. Εάν υπάρχει βλάβη η οποία μπορεί να προκαλεί κινδύνους ασφάλειας, δεν θα πρέπει να συνδέονται ηλεκτρολογικά εξαρτήματα στο κύκλωμα έως ότου η βλάβη αντιμετωπιστεί ικανοποιητικά. Εάν η βλάβη δεν μπορεί να αποκατασταθεί αμέσως και η λειτουργία είναι αναγκαίο να συνεχιστεί, θα πρέπει να χρησιμοποιείται μια επαρκής προσωρινή λύση. Το γεγονός αυτό θα πρέπει να αναφέρεται στον κάτοχο του εξοπλισμού, έτσι ώστε να ενημερώνονται όλα τα εμπλεκόμενα μέρη.

Οι αρχικοί έλεγχοι ασφάλειας θα πρέπει να καλύπτουν τα εξής:

• οι πυκνωτές θα πρέπει να εκκενώνονται: αυτό θα πρέπει να γίνεται με ασφάλεια, ώστε να αποφεύγεται η πιθανότητα να προκληθούν σπίθες
• κατά την πλήρωση, την ανάκτηση ή τον καθαρισμό του συστήματος, δεν θα πρέπει να υπάρχουν εκτεθειμένα ρευματοφόρα εξαρτήματα και καλωδιώσεις
• θα πρέπει να διατηρείται η συνέχεια της γείωσης.

10. Επισκευές σε σφραγισμένα εξαρτήματα

10.1 Στη διάρκεια επισκευών σε σφραγισμένα εξαρτήματα, πριν την αφαίρεση στεγανοποιημένων καλυμμάτων κ.λπ. θα πρέπει να αποσυνδέονται από τον εξοπλισμό στον οποίο πραγματοποιούνται οι εργασίες όλα τα ηλεκτρολογικά εξαρτήματα. Εάν είναι απολύτως αναγκαίο να υπάρχει παροχή ηλεκτρικού ρεύματος στον εξοπλισμό κατά την επισκευή, στο πλέον κρίσιμο σημείο θα πρέπει να τοποθετείται εξοπλισμός ανίχνευσης διαρροών μόνιμης λειτουργίας, ώστε να παρέχεται προειδοποίηση για πιθανώς επικίνδυνες συνθήκες.

10.2 Απαιτείται ιδιαίτερη προσοχή στα παρακάτω, προκειμένου να διασφαλίζεται ότι από τις εργασίες σε ηλεκτρολογικά εξαρτήματα δεν προκαλείται αλλοίωση του περιβλήματος με τρόπο ώστε να επηρεάζεται το επίπεδο προστασίας. Η παραπάνω προειδοποίηση αφορά σε ζημιές σε καλώδια, υπερβολικό αριθμό συνδέσεων, ακροδέκτες που δεν πληρούν τις αρχικές προδιαγραφές, ζημιές σε τσιμούχες, λανθασμένη τοποθέτηση στεγανοποιητικών εξαρτημάτων κ.λπ.

• Φροντίστε ώστε η συσκευή να στερεωθεί με ασφάλεια.
• Βεβαιωθείτε ότι οι τσιμούχες ή τα στεγανοποιητικά υλικά δεν έχουν φθαρεί τόσο ώστε να μην εξυπηρετούν πλέον τον σκοπό της αποτροπής της εισόδου εύφλεκτων αερίων. Τα υλικά αντικατάστασης θα πρέπει να πληρούν τις προδιαγραφές του κατασκευαστή.

ΣΗΜΕΙΩΣΗ: Η χρήση σιλικόνης ενδέχεται να εμποδίσει την αποτελεσματικότητα ορισμένων τύπων εξοπλισμού ανίχνευσης διαρροών. Τα εγγενώς ασφαλή εξαρτήματα δεν χρειάζεται να μονώνονται πριν χρησιμοποιηθούν στις εργασίες.

11. Επισκευή εγγενώς ασφαλών εξαρτημάτων

Μην χρησιμοποιείτε μόνιμα επαγωγικά φορτία ή φορτία χωρητικότητας στο κύκλωμα, χωρίς να διασφαλίζετε ότι δεν θα προκληθεί υπέρβαση της επιτρεπόμενης τάσης και έντασης του χρησιμοποιούμενου εξοπλισμού. Τα εγγενώς ασφαλή εξαρτήματα είναι τα μόνα που μπορούν να χρησιμοποιούνται σε ρευματοφόρο κατάσταση όταν υπάρχουν εύφλεκτες συνθήκες στην ατμόσφαιρα. Η συσκευή δοκιμής θα πρέπει να έχει τις κατάλληλες προδιαγραφές.

Τα εξαρτήματα θα πρέπει να αντικαθίστανται μόνο με ανταλλακτικά που πληρούν τις προδιαγραφές του κατασκευαστή. Άλλα ανταλλακτικά μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού υγρού στην ατμόσφαιρα, λόγω διαρροής.

12. Καλωδίωση

Βεβαιωθείτε ότι η καλωδίωση δεν εκτίθεται σε φθορά, διάβρωση, υπερβολική πίεση, κραδασμούς, αιχμηρά άκρα ή άλλες δυσμενείς περιβαλλοντικές συνθήκες. Στον έλεγχο θα πρέπει επίσης να λαμβάνεται υπ' όψιν η επίδραση της γήρανσης ή των συνεχών κραδασμών από πηγές όπως συμπιεστές ή ανεμιστήρες.

13. Ανίχνευση εύφλεκτων ψυκτικών υγρών

Η χρήση πηγών ανάφλεξης για την αναζήτηση ή τον εντοπισμό διαρροών ψυκτικού υγρού απαγορεύεται σε οποιεσδήποτε συνθήκες. Δεν πρέπει να χρησιμοποιούνται λάμπες αλογόνου (ή οποιοσδήποτε άλλος ανιχνευτής με ακάλυπτη φλόγα).

14. Méθοδοι ανίχνευσης διαρροών

Οι παρακάτω μέθοδοι ανίχνευσης διαρροών θεωρούνται αποδεκτές για συστήματα που περιέχουν εύφλεκτο ψυκτικό υγρό. Για την ανίχνευση εύφλεκτου ψυκτικού υγρού μπορούν να χρησιμοποιούνται ηλεκτρονικοί ανιχνευτές διαρροών, όμως ενδέχεται η ευαισθησία τους να μην είναι επαρκής ή να χρειάζονται εκ νέου βαθμονόμηση. (Ο εξοπλισμός ανίχνευσης θα πρέπει να βαθμονομείται σε χώρο όπου δεν υπάρχει ψυκτικό υγρό.) Βεβαιωθείτε ότι ο ανιχνευτής δεν είναι πιθανή πηγή ανάφλεξης και είναι κατάλληλος για το ψυκτικό υγρό. Στον εξοπλισμό ανίχνευσης διαρροών θα πρέπει να ρυθμίζεται ένα ποσοστό του κατώτατου ορίου ευφλεκτότητας του ψυκτικού υγρού, η βαθμονόμηση να γίνεται με βάση το χρησιμοποιούμενο ψυκτικό υγρό και να επιβεβαιώνεται το κατάλληλο ποσοστό αερίου (έως 25%). Τα υγρά ανίχνευσης διαρρών είναι κατάλληλα για χρήση με τα περισσότερα ψυκτικά υγρά, όμως η χρήση απορρυπαντικών που περιέχουν χλώριο θα πρέπει να αποφεύγεται, καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό υγρό και να διαβρώσει τους χαλκοσωλήνες.

Εάν υπάρχει υποψία διαρροής, όλες οι ακάλυπτες φλόγες θα πρέπει να απομακρυνθούν ή να σβηστούν. Εάν εντοπιστεί διαρροή ψυκτικού υγρού για την οποία απαιτείται χαλκοκόλληση, όλο το ψυκτικό υγρό θα πρέπει να ανακτηθεί από το σύστημα ή να απομονωθεί (με βαλβίδες διακοπής) σε ένα μέρος του συστήματος το οποίο βρίσκεται μακριά από τη διαρροή. Στη συνέχεια θα πρέπει να χρησιμοποιηθεί άζωτο απαλλαγμένο από οξυγόνο (OFN) για να καθαριστεί το σύστημα τόσο πριν, όσο και στη διάρκεια της χαλκοκόλλησης.

15. Αφαίρεση και εκκένωση

Κατά την επέμβαση στο κύκλωμα ψυκτικού για την πραγματοποίηση επισκευών ή για οποιονδήποτε άλλον σκοπό, θα πρέπει να τηρούνται συμβατικές διαδικασίες. Ωστόσο, είναι σημαντικό να εφαρμόζονται βέλτιστες πρακτικές, δεδομένου ότι θα πρέπει να λαμβάνεται υπ' όψιν ο παράγοντας της ευφλεκτότητας. Θα πρέπει να ακολουθείτε την παρακάτω διαδικασία:

• αφαιρέστε το ψυκτικό υγρό
- καθαρίστε το κύκλωμα με αδρανές αέριο
• ΕΚΚΕΥώΟΤΕ
• καθαρίστε ξανά με αδρανές αέριο
- ανοίξτε το κύκλωμα με κόψιμο ή χαλκοκόλληση.

Η ανάκτηση του ψυκτικού υγρού θα πρέπει να γίνεται στους σωστούς κυλίνδρους ανάκτησης. Το σύστημα θα πρέπει να ξεπλένεται με OFN, ώστε η μονάδα να καταστεί ασφαλής. Η διαδικασία αυτή ενδεχομένως θα πρέπει να επαναληφθεί αρκετές φορές. Για την εργασία αυτή δεν θα πρέπει να χρησιμοποιείται συμπιεσμένος αέρας ή οξυγόνο.

Η έκπλυση θα πρέπει να επιτυγχάνεται διακόπτοντας την υποπίεση στο σύστημα με OFN και συνεχίζοντας την πλήρωση έως ότου επιτευχθεί η πίεση λειτουργίας, πραγματοποιώντας στη συνέχεια εξαέρωση και, τέλος, δημιουργώντας και πάλι υποπίεση. Η διαδικασία αυτή θα πρέπει να επαναλαμβάνεται έως ότου αφαιρεθεί εντελώς το ψυκτικό υγρό από το σύστημα.

Κατά την τελική πλήρωση με OFN, το σύστημα θα πρέπει να εξαερώνεται έως την ατμοσφαιρική πίεση, έτσι ώστε να καταστεί δυνατή η πραγματοποίηση των εργασιών. Η διαδικασία αυτή είναι απολύτως αναγκαία, εάν πρόκειται να πραγματοποιηθούν εργασίες χαλκοκόλλησης στις σωληνώσεις.

Βεβαιωθείτε ότι η έξοδος για την αντλία κενού δεν αποκλεισμένη από πηγές ανάφλεξης και ότι υπάρχει εξαερισμός.

16. Διαδικασίες πλήρωσης κυκλώματος

Εκτός από τις συμβατικές διαδικασίες πλήρωσης, θα πρέπει να πληρούνται και οι παρακάτω απαιτήσεις:

• Βεβαιωθείτε ότι, κατά τη χρήση εξοπλισμού πλήρωσης, δεν προκαλείται ρύπανση των διαφόρων ψυκτικών υγρών. Οι σωληνώσεις θα πρέπει να έχουν όσο το δυνατόν μικρότερο μήκος, έτσι ώστε να ελαχιστοποιείται η ποσότητα ψυκτικού υγρού που περιέχουν.
• Οι κύλινδροι θα πρέπει να διατηρούνται σε όρθια θέση.
  • Πριν την πλήρωση του συστήματος με ψυκτικό υγρό, βεβαιωθείτε ότι το σύστημα είναι γειωμένο.
  • Τοποθετήστε ετικέτες στο σύστημα όταν ολοκληρωθεί η πλήρωση (εάν αυτό δεν έχει γίνει ήδη).
• Απαιτείται εξαιρετική προσοχή, ώστε να μην προκληθεί υπερβολική πλήρωση του συστήματος ψύξης.
• Πριν την επαναπλήρωση του συστήματος, θα πρέπει να γίνεται έλεγχος της πίεσης με OFN. Ο έλεγχος του συστήματος για διαρροές θα πρέπει να γίνεται με την ολοκλήρωση της πλήρωσης, αλλά πριν το σύστημα τεθεί σε λειτουργία. Πριν την αποχώρηση από τον χώρο εργασίας, θα πρέπει να πραγματοποιείται και πάλι έλεγχος διαρροών.

17. Θέση εκτός λειτουργίας

Πριν την εκτέλεση αυτής της διαδικασίας, είναι απαραίτητο ο τεχνικός να είναι πλήρως εξοικειωμένος με τον εξοπλισμό και όλες του τις λεπτομέρειες. Συνιστώμενη βέλτιστη πρακτική είναι η ανάκτηση όλων των ψυκτικών υγρών με ασφάλεια. Πριν την εκτέλεση της εργασίας, θα πρέπει να λαμβάνεται ένα δείγμα λαδιού και ψυκτικού υγρού.

Πριν την επαναχρησιμοποίηση του ανακτηθέντος ψυκτικού υγρού, απαιτείται ειδική ανάλυση. Πριν την έναρξη της εργασίας, είναι απαραίτητο να υπάρχει διαθέσιμη ηλεκτρική ισχύς.

α) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του.
β) Απομονώστε το σύστημα από το ηλεκτρικό κύκλωμα
γ) Πριν επιχειρήσετε τη διαδικασία, βεβαιωθείτε ότι:

• υπάρχει διαθέσιμος μηχανολογικός εξοπλισμός για τον χειρισμό των κυλίνδρων ψυκτικού υγρού
• όλος ο εξοπλισμός προσωπικής προστασίας είναι διαθέσιμος και χρησιμοποιείται σωστά
• αρμόδιο άτομο επιβλέπει συνεχώς τη διαδικασία ανάκτησης
• ο εξοπλισμός και οι κύλινδροι ανάκτησης συμμορφώνονται με τα κατάλληλα πρότυπα.

δ) Εάν είναι δυνατόν, αντλήστε το ψυκτικό υγρό από το σύστημα.
ε) Εάν δεν είναι δυνατή η δημιουργία υποπίεσης, φτιάξτε μια πολλαπλή, έτσι ώστε το ψυκτικό υγρό να μπορεί να αφαιρεθεί από διάφορα μέρη του συστήματος.
στ) Πριν ξεκινήσει η ανάκτηση, βεβαιωθείτε ότι ο κύλινδρος βρίσκεται πάνω στη ζυγαριά.
ζ) Ξεκινήστε το μηχάνημα ανάκτησης, το οποίο θα πρέπει να χειριστείτε σύμφωνα με τις οδηγίες του κατασκευαστή.
η) Μην γεμίζετε υπερβολικά τους κυλίνδρους. (Πλήρωση έως 80% του όγκου του υγρού).
θ) Δεν πρέπει να υπάρξει υπέρβαση της μέγιστης πίεσης λειτουργίας του κυλίνδρου (ούτε προσωρινά).
1) Όταν οι κύλινδροι γεμίσουν σωστά και η διαδικασία ολοκληρωθεί, φροντίστε οι κύλινδροι και ο εξοπλισμός να απομακρυνθούν άμεσα από τον χώρο και να κλείσουν όλες οι βαλβίδες απομόνωσης που υπάρχουν στον εξοπλισμό.
ια) Το ψυκτικό υγρό που ανακτάται δεν πρέπει να χρησιμοποιείται σε άλλο σύστημα ψύξης, εάν προηγουμένως δεν έχει καθαριστεί και ελεγχθεί.

18. Χρήση ετικετών

Θα πρέπει να τοποθετηθεί ετικέτα στον εξοπλισμό, στην οποία να αναφέρεται ότι ο εξοπλισμός έχει τεθεί εκτός λειτουργίας και έχει αφαιρεθεί το ψυκτικό υγρό. Στην ετικέτα θα πρέπει να προστίθεται ημερομηνία και υπογραφή. Βεβαιωθείτε ότι στον εξοπλισμό υπάρχουν ετικέτες, στις οποίες αναφέρεται ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό υγρό.

19. Ανάκτηση

• Κατά την αφαίρεση ψυκτικού υγρού από ένα σύστημα, είτε για την επισκευή είτε για τη θέση του συστήματος εκτός λειτουργίας, συνιστώμενη βέλτιστη πρακτική είναι να αφαιρούνται όλα τα ψυκτικά υγρά.
• Κατά τη μεταφορά του ψυκτικού υγρού στους κυλίνδρους, βεβαιωθείτε ότι χρησιμοποιείτε μόνο κατάλληλους κυλίνδρους ανάκτησης ψυκτικού υγρού. Βεβαιωθείτε ότι υπάρχει ο σωστός αριθμός κυλίνδρων για το σύνολο της ποσότητας του συστήματος. Όλοι οι κύλινδροι που θα χρησιμοποιηθούν θα πρέπει να χρησιμοποιηθούν αποκλειστικά για το ανακτημένο ψυκτικό υγρό και να έχει τοποθετηθεί σε αυτούς σχετική ετικέτα (δηλ. να επισημαίνεται ότι είναι ειδικοί κύλινδροι για την ανάκτηση ψυκτικού υγρού). Οι κύλινδροι θα πρέπει να διαθέτουν ανακουφιστική βαλβίδα πίεσης και σχετικές βαλβίδες αποκοπής σε καλή κατάσταση λειτουργίας.
• Θα πρέπει να χρησιμοποιούνται κενοί κύλινδροι ανάκτησης και, εάν είναι δυνατόν, να ψύχονται πριν πραγματοποιηθεί η ανάκτηση.
• Ο εξοπλισμός ανάκτησης θα πρέπει να είναι σε καλή κατάσταση λειτουργίας, οι σχετικές οδηγίες χρήσης να είναι άμεσα διαθέσιμες και ο εξοπλισμός να είναι κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών υγρών.
• Επιπροσθέτως, θα πρέπει να είναι διαθέσιμη μια βαθμονομημένη ζυγαριά σε καλή κατάσταση λειτουργίας.
• Οι σωλήνες θα πρέπει να είναι πλήρεις, με στεγανοποιημένους συνδέσμους αποσύνδεσης, και σε καλή κατάσταση. Πριν τη χρήση του μηχανήματος ανάκτησης, βεβαιωθείτε ότι αυτό βρίσκεται σε ικανοποιητική κατάσταση λειτουργίας, έχει συντηρηθεί σωστά, καθώς και ότι τα τυχόν συνοδευτικά ηλεκτρολογικά εξαρτήματα είναι στεγανοποιημένα, έτσι ώστε να μην προκληθεί ανάφλεξη σε περίπτωση έκλυσης φυκτικού υγρού. Σε περίπτωση αμφιβολιών, συμβουλευθείτε τον κατασκευαστή.
• Το ανακτημένο ψυκτικό υγρό θα πρέπει να επιστρέφεται στον προμηθευτή του στον σωστό κύλινδρο ανάκτησης με την προβλεπόμενη διαδικασία μεταφοράς. Μην αναμιγνύετε ψυκτικά υγρά σε μονάδες ανάκτησης, και ειδικά σε κυλίνδρους.
• Εάν θα πρέπει να αφαιρεθούν συμπιεστές ή λάδια συμπιεστών, φροντίστε να έχουν εκκενωθεί σε αποδεκτό επίπεδο, έτσι ώστε να είναι βέβαιο ότι δεν παραμένει εύφλεκτο ψυκτικό υγρό μέσα στο λιπαντικό. Η διαδικασία εκκένωσης θα πρέπει να εκτελείται πριν την επιστροφή του συμπιεστή στον προμηθευτή του. Για την επιτάχυνση αυτής της διαδικασίας, στο σώμα του συμπιεστή επιτρέπεται να χρησιμοποιείται μόνο ηλεκτρική θέρμανση. Η αποστράγγιση λαδιού από ένα σύστημα θα πρέπει να πραγματοποιείται με ασφάλεια.

20. Μεταφορά, σήμανση και αποθήκευση μονάδων

1. Μεταφορά εξοπλισμού που περιέχει εύφλεκτα ψυκτικά υγρά Συμμόρφωση με τους κανονισμούς μεταφοράς
2. Σήμανση εξοπλισμού με πινακίδες συμμόρφωσης Συμμόρφωση με κατά τόπους ισχύοντες κανονισμούς
3. Διάθεση εξοπλισμού στον οποίο χρησιμοποιούνται εύφλεκτα ψυκτικά υγρά Συμμόρφωση με τους εθνικούς κανονισμούς
4. Αποθήκευση εξοπλισμού/συσκευές Η αποθήκευση του εξοπλισμού θα πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή.
5. Αποθήκευση συσκευασμένου (μη πωληθέντος) εξοπλισμού Η προστασία της συσκευασίας αποθήκευσης θα πρέπει να κατασκευάζεται έτσι ώστε τυχόν μηχανική ζημιά του εξοπλισμού μέσα στη συσκευασία να μην προκαλέσει διαρροή του ψυκτικού υγρού.
   Ο μέγιστος αριθμός των στοιχείων εξοπλισμού που επιτρέπεται να αποθηκεύονται μαζί θα καθορίζεται σύμφωνα με τους κατά τόπους ισχύοντες κανονισμούς.

Η σχεδίαση και οι προδιαγραφές μπορούν να αλλάξουν χωρίς προειδοποίηση για λόγους βελτίωσης του προϊόντος. Για περισσότερες πληροφορίες, επικοινωνήστε με τον κατασκευαστή ή τον αντιπρόσωπο.

ΕΚΘΕΣΙΑΚΟ ΚΕΝΤΡΟ ΒΟΣΗ

Αθήνα: 17ο χλμ. Εθνικής Οδού Αθηνών-Λαμίας και Ποταμού 20, 145 64 Κηφισιά

Service και εξυπηρέτηση πελατών

Τηλέφωνο: 210 4277500

Διευθύνσεις:

Αθήνα: 17ο χλμ. Εθνικής Οδού Αθηνών-Λαμίας και Ποταμού 20, 145 64 Κηφισιά

Θεσσαλονίκη: Οδός Χάλκης Πατριαρχικό Πυλαίας, 570 01 Πυλαία, Τ.Θ. 60017 Θέρμη

Πάτρα: Χαραλάμπη 57, 262 24 Ψηλά Αλώνια

Κρήτη: Λεωφόρος Εθνικής Αντιστάσεως 23, 713 06 Ηράκλειο

Κύπρος: Αρχ. Μακαρίου Γ'39, Έγκωμη, Λευκωσία, Παγκύπριο τηλέφωνο: 7777 8007

bosch-home.gr
