ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Engager Boost FENDER

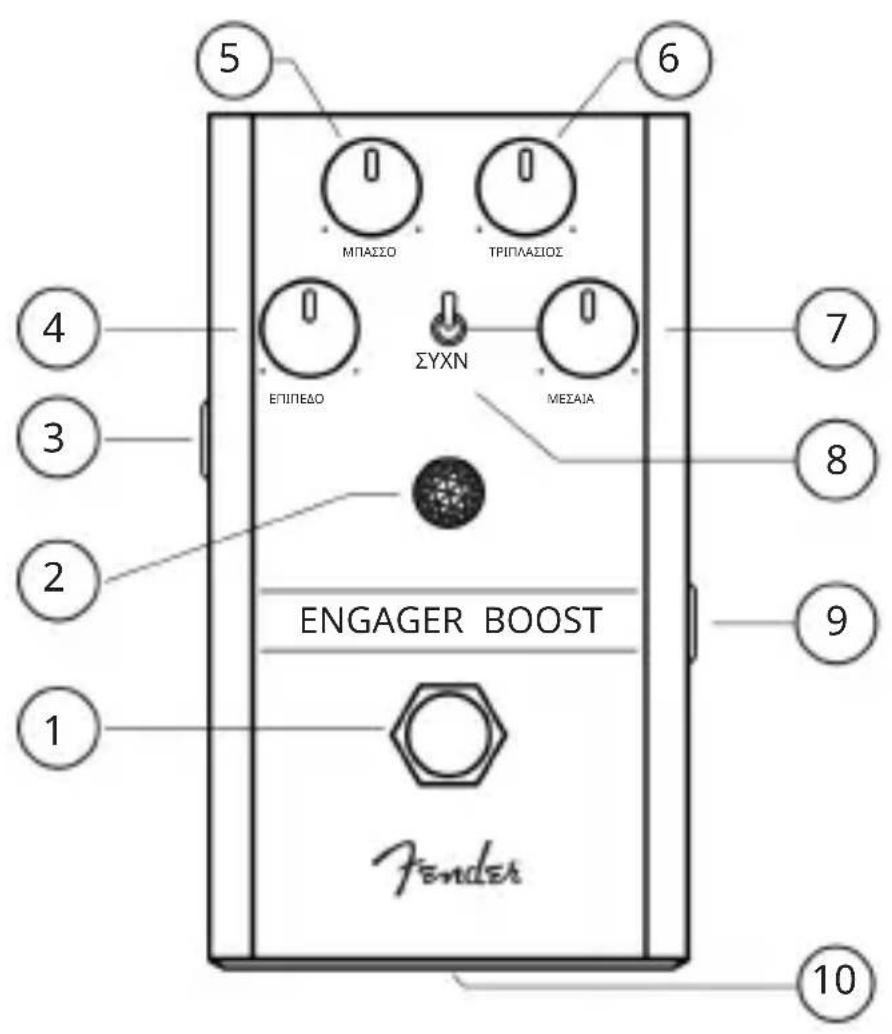

- Ποδοδιακόπτης
- Ένδειξη κοσμήματος
- Υποδοχή εξόδου
- Επίπεδο
- Μπάσα
- Πρίμα
-
Μέση
-
Διακόπτης συχνότητας
- Βύσμα κύριας εισόδου
- Ένδειξη χαμηλής μπαταρίας
- Διακόπτης Kill LED
- Διακόπτης επιλογής παράκαμψης
- Búσμα DC Power
ENGAGER BOOST
Ευχαριστούμε που αγοράσατε το Engager Boost — ένα πεντάλ ώθησης με νσωματωμένες δυνατότητες EQ. Σχεδιασμένο για να χωράει οπουδήποτε στη διαδρομή σήματος ενός οργάνου, το Engager μπορεί να χρησιμοποιηθεί ως καθαρή ώθηση, ισοσταθμιστή ή συνδυασμός των δύο. Ο διακόπτης συχνότητας εναλλάσσεται μεταξύ δύο διαφορετικών μεσαίων συχνοτήτων για να βρει το γλυκό σημείο στα μέσα του οργάνου σας.
Επίπεδο
Αυτό το χειριστήριο προσαρμόζει το επίπεδο εξόδου σας όταν είναι ενεργοποιημένη η ώθηση (έως +20dB).
Μπάσσο
Αυτό ελέγχει την απόκριση του πεντάλ σε χαμηλή συχνότητα.
Πληκτρολογήστε τη σωστή ποσότητα διάτρησης χαμηλού επιπέδου (+/-12dB) ή αφήστε το χειριστήριο στις 12:00 για να διατηρήσετε ανέγγιχτες τις συχνότητες των μπάσων σας.
Τριπλάσιος
Αυτό ελέγχει την απόκριση του πεντάλ σε υψηλή συχνότητα. Προσθέστε λίγη λάμψη στο σήμα σας ή απαλύνετε το επάνω άκρο του οργάνου σας (+/- 12dB).
Μέση
Αυτό ελέγχει την απόκριση μεσαίας απόστασης του πεντάλ. Ενισχύστε ή κόψτε τα μέσα σας για γεύση (+/- 12dB).
Διακόπτης συχνότητας
Αυτός ο διακόπτης ρυθμίζει τη μέση συχνότητα που επηρεάζεται από το μεσαίο χειριστήριο στα 400 Hz (κάτω) ή στα 800 Hz (πάνω).
'Ενδειξη κόσμημα
Η ένδειξη Jewel δείχνει πότε είναι ενεργό το εφέ Boost.
ποδοδιακόπτης
Αυτός ο ανθεκτικός ποδοδιακόπτης παρακάμπτει την ώθηση.
Jack εισόδου
Αυτή είναι μια είσοδος υψηλής αντίστασης κατάλληλη για ηλεκτρική κιθάρα, μπάσο, πλήκτρα και άλλα όργανα.
Jack εξόδου
Αυτή είναι μια υποδοχή εξόδου χαμηλής σύνθετης αντίστασης που συνδέεται με τον ενισχυτή ή με το επόμενο πεντάλ εφέ στην αλυσίδα σήματος.
Παράκαμψη διακόπτη επιλογής
Αυτό το ρυθμιστικό επιλέγει μεταξύ πραγματικής παράκαμψης και παράκαμψης με προσωρινή μνήμη. Στη ρύθμιση buffered, το σήμα περνά από ένα ενεργό στάδιο buffer που παρέχει έξοδο χαμηλής σύνθετης αντίστασης για οδήγηση μεγάλων καλωδίων και πολλαπλά εφέ.
Συνδετήρας DC Power
Αυτή είναι μια τυπική υποδοχή 9VDC με αρνητικό κέντρο για χρήση με κατάλληλα τροφοδοτικά.
Διακόπτης Kill LED
Αυτός ο διακόπτης σβήνει τα LED που φωτίζουν τα πόμολα—χρήσιμα για τη μεγιστοποίηση της διάρκειας ζωής της μπαταρίας όταν τρέχετε το πεντάλ από τις μπαταρίες.
'Ενδειξη χαμηλής μπαταρίας
Αυτό το κόκκινο LED στο μπροστινό μέρος της πόρτας της μπαταρίας ανάβει όταν η τάση της μπαταρίας πέσει κάτω από ένα καθορισμένο όριο, υποδεικνύοντας ότι η μπαταρία πρέπει να αντικατασταθεί σύντομα.
ENA ΠΡΟΪΟΝ ΤΟΥ
FENDER MUSICAL INSTRUMENTS CORPORATION
CORONA, KALIFOPNIA H.I.A
To Fender® είναι σήμα κατατεθέν της FMIC.
Πνευματικά δικαιώματα © 2022 FMIC. Ολα τα δικαιώματα διατηρούνται.
PN 7714184000 REV C
ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποφύγετε τον κίνδυνο ζημιάς, πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τη μονάδα ή το τροφοδοτικό ΑС σε βροχή ή υγρασία.
- Μην αλλάζετε το βύσμα ΑС του συνδεδεμένου μετασχηματιστή ρεύματος
- Μην στάζεις και μην πιτσιλάς υγρά στη μονάδα.
• Δεν υπάρχουν εξαρτήματα που μπορούν να επισκευαστούν από το χρήστη μέσα, παραπέμψτε το σέρβις μόνο σε εξειδικευμένο προσωπικό.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μονάδα πρέπει να συνδέεται μόνο με πιστοποιημένη, ελεγχόμενη πηγή τροφοδοσίας (προσαρμογέας), εγκεκριμένη για χρήση και συμβατή με τις ισχύουσες τοπικές και εθνικές κανονιστικές απαιτήσεις ασφαλείας.
• Αποσυνδέστε το τροφοδοτικό ΑС πριν καθαρίσετε το εξωτερικό της μονάδας. Χρησιμοποιήστε μόνο ένα υγρό πανί για καθαρισμό και μετά περιμένετε μέχρι να στεγνώσει τελείως η μονάδα πριν τη συνδέστε τε ξανά στο ρεύμα.
- Οι ενισχυτές και τα συστήματα ηχείων και τα ακουστικά/ακουστικά (εάν διαθέτουν) είναι ικανά να παράγουν πολύ υψηλά επίπεδα ηχητικής πίεσης που μπορεί να προκαλέσουν προσωρινή ή μόνψη βλάβη της ακοής. Να είστε προσεκτικοί όταν ρυθμίζετε και ρυθμίζετε τα επίπεδα έντασης ήχου κατά τη χρήση.
ΕΠΙΠΛΕΟΝ ΓΛΩΣΣΕΣ
Το εγχειρίδιο διατίθεται σε επιπλέον γλώσσες στη διεύθυνση
ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ
Είσοδος: 500kΩ 'Εξοδος: >10kΩ
Ρυθμιζόμενος προσαρμογέας 30mA min @ 9VDC
Βύσμα κάννης 5,5 x 2,1 mm (δεν περιλαμβάνεται)
ή αλκαλική μπαταρία 9V (δεν περιλαμβάνεται)
ΑΠΑΙΤΗΣΕΙΣ ΙΣΧΥΟΣ
9VDC
50mA, Συνολική Κατανάλωση Ρεύματος
ΔΙΑΣΤΑΣΕΙΣ
2,75" x 4,9" x 2,5" (69,85 mm x 124,5 mm x 63,5 mm)
ΒΑΡΟΣ
0,9 λίβρες. (0,40 κιλά)
