| Τύπος Προϊόντος | Αντλία Θερμότητας Αέρος-Νερού Διμερής (Inverter) |
| Μάρκα | Toyotomi |
| Μοντέλο | THSSDIU06-1 / THSSDOU06-1 |
| Ικανότητα Θέρμανσης | 6 kW (σε νερό 30°C/35°C, εξωτερικό 7°C DB/6°C WB) |
| Ικανότητα Ψύξης | 5,8 kW (σε νερό 23°C/18°C, εξωτερικό 35°C DB/24°C WB) |
| Τροφοδοσία | 230 V ~ 50 Hz, Μονοφασικό |
| Ψυκτικό | R32 (Εύφλεκτο, GWP 675) |
| Λειτουργίες | Ψύξη, Θέρμανση, Θέρμανση Νερού, Ψύξη+Θέρμανση Νερού, Θέρμανση+Θέρμανση Νερού, Έκτακτης Ανάγκης, Γρήγορη Θέρμανση Νερού, Διακοπές, Απολύμανση, Εξαρτώμενη από Καιρικές Συνθήκες, Αθόρυβη, Θέση σε Λειτουργία Δαπέδου, Αφαίρεση Αέρα |
| Εύρος Θερμοκρασίας Νερού (Θέρμανση) | 20°C έως 60°C |
| Εύρος Θερμοκρασίας Νερού (Ψύξη) | 7°C έως 25°C |
| Εύρος Θερμοκρασίας Νερού (Θέρμανση Νερού) | 40°C έως 80°C |
| Μέγιστη Πίεση Λειτουργίας Νερού | 0,25 MPa |
| Ελάχιστη Πίεση Λειτουργίας Νερού | 0,05 MPa |
| Βάρος Εξωτερικής Μονάδας (κατ.) | 50 kg (βάσει παρόμοιων μοντέλων) |
| Βάρος Εσωτερικής Μονάδας | > 50 kg (απαιτεί δύο άτομα για ανύψωση) |
| Χαρακτηριστικά Ασφαλείας | Διακόπτες Υψηλής/Χαμηλής Πίεσης, προστασία υπερφόρτωσης, αντιψυκτικό, γείωση, προστασία διαρροής (30 mA) |
| Απαιτήσεις Εγκατάστασης | Απαιτείται επαγγελματική εγκατάσταση· αποκλειστικό κύκλωμα· σωστή γείωση· εξωτερική μονάδα σε βάση σκυροδέματος |
| Ικανότητα Αντλίας (Ενσωματωμένη) | Μεταβλητής συχνότητας· μέγιστη εξωτερική στατική πίεση 8 mH2O σε μηδενική ροή |
| Δοχείο Διαστολής | 10 L, προπίεση 1 bar |
| Συνδέσεις Σωλήνων (Εσωτερική Μονάδα) | Υγρό: 1/4 in, Αέριο: 1/2 in· Νερό: 1 in Αρσενικό BSP |
| Συνδέσεις Σωλήνων (Εξωτερική Μονάδα) | Υγρό: 1/4 in, Αέριο: 1/2 in |
| Μέγιστο Μήκος Σωλήνα | 15 m (οριζόντια), 15 m (κατακόρυφη διαφορά) |
| Πρόσθετη Φόρτιση Ψυκτικού | Δεν απαιτείται για τυπικό μήκος σωλήνα (5 m) |
| Αισθητήρας Θερμοκρασίας Εξωτερικού Αέρα | Προαιρετικός· ενσύρματος έως 15 m από την εσωτερική μονάδα |
| Συμβατότητα Θερμοστάτη | Θερμοστάτης Θέρμανσης/Ψύξης, 230 V, συνδεδεμένο στο μπλοκ ακροδεκτών XT3 |
Συχνές ερωτήσεις - THSSDIU06-1 / THSSDOU06-1 Toyotomi
Ερωτήσεις χρηστών για THSSDIU06-1 / THSSDOU06-1 Toyotomi
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Θέρμανση σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας THSSDIU06-1 / THSSDOU06-1 - Toyotomi και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. THSSDIU06-1 / THSSDOU06-1 της μάρκας Toyotomi.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ THSSDIU06-1 / THSSDOU06-1 Toyotomi
Owner's Manual Οδηγίες Χρήσης
Σας ευχαριστούμε που επιλέξατε την Split Αντλία Θερμότητας Αέρα-Νερού Toyotomi.
Παρακαλώ διαβάστε αυτό το εγχειρίδιο κατόχου προσεκτικά πριν από τη λειτουργία και διατηρήστε το για μελλοντική αναφορά.
To Users
Σας ευχαριστούμε που επιλέξατε το προϊόν της Toyotomi. Διαβάστε προσεκτικά αυτό το εγχειρίδιο οδηγιών πριν από την εγκατάσταση και τη χρήση του προϊόντος, ώστε να ελέγχετε και να χρησιμοποιείτε σωστά το προϊόν. Προκειμένου να σας καθοδηγήσουμε να εγκαταστήσετε σωστά και να χρησιμοποιήσετε το προϊόν μας και να επιτύχετε το αναμενόμενο λειτουργικό αποτέλεσμα, σας δίνουμε τις εξής οδηγίες:
(1) Αυτός ο εξοπλισμός πρέπει να εγκατασταθεί, να τεθεί σε λειτουργία ή να συντηρηθεί από τους εξειδικευμένους τεχνικούς που είχαν ειδική εκπαίδευση. Κατά τη λειτουργία, θα πρέπει να τηρούνται αυστηρά όλα τα ζητήματα ασφάλειας που καλύπτονται στις ετικέτες, στο Εγχειρίδιο χρήστη και σε άλλα εγχειρίδια. Αυτός ο εξοπλισμός δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένη σωματική, αισθητηριακή ή διανοητική ικανότητα ή έλλειψη εμπειρίας και γνώσης, εκτός εάν έχει δοθεί επίβλεψη ή οδηγίες σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά του. Τα παιδιά πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.
(2) Αυτό το προϊόν έχει υποβληθεί σε αυστηρή επιθεώρηση και δοκιμή λειτουργίας πριν φύγει από το εργοστάσιο. Για να αποφύγετε ζημιές λόγω ακατάλληλης αποσυναρμολόγησης και επιθεώρησης, οι οποίες ενδέχεται να επηρεάσουν την κανονική λειτουργία της μονάδας, μην αποσυναρμολογείτε τη μονάδα μόνοι σας. Εάν χρειαστεί, μπορείτε να επικοινωνήσετε με το κέντρο τεχνικής υποστήριξης της εταιρείας μας.
(3) Για προσωπικό τραυματισμό ή απώλεια περιουσιακών στοιχείων και ζημιές που οφείλονται σε ακατάλληλη λειτουργία, όπως ακατάλληλη εγκατάσταση και εντοπισμό σφαλμάτων, περιττή συντήρηση, παραβίαση σχετικών εθνικών νόμων και κανόνων και βιομηχανικού προτύπου και παραβίαση αυτού του εγχειριδίου οδηγιών κ.λπ., δεν φέρουμε καμία ευθύνη.
(4) Όταν το προϊόν είναι ελαττωματικό και δεν μπορεί να λειτουργήσει, επικοινωνήστε με το κέντρο τεχνικής υποστήριξης το συντομότερο δυνατό παρέχοντας τις ακόλουθες πληροφορίες:
- Περιεχόμενα της πινακίδας προϊόντος (μοντέλο, απόδοση ψύξης θέρμανσης, σεριακός αριθμός, ημερομηνία κατασκευής).
- Κατάσταση δυσλειτουργίας (καθορίστε τις καταστάσεις πριν και μετά το σφάλμα που παρουσιάζεται).
(5) Όλες οι εικόνες και οι πληροφορίες στο εγχειρίδιο οδηγιών είναι μόνο για αναφορά. Προκειμένου να κάνουμε το προϊόν καλύτερο, θα κάνουμε συνεχείς βελτιώσεις βασιζόμενες σε καινοτόμες ιδέες. Έχουμε το δικαίωμα να κάνουμε την απαραίτητη αναθεώρηση του προϊόντος κατά καιρούς λόγω των πωλήσεων ή της παραγωγής και διατηρούμε το δικαίωμα να αναθεωρήσουμε το περιεχόμενο χωρίς περαιτέρω ειδοποίηση.
(6) Το τελικό δικαίωμα διερμηνείας για αυτό το εγχειρίδιο οδηγιών ανήκει στην Τογοτοπι.
Περιεχόμενα
Σημειώσεις ασφαλείας (Φροντίστε να τηρήσετε)......1
- Διάγραμμα της αρχής λειτουργίας......8
- Αρχή λειτουργίας της μονάδας....9
- Ονοματολογία....10

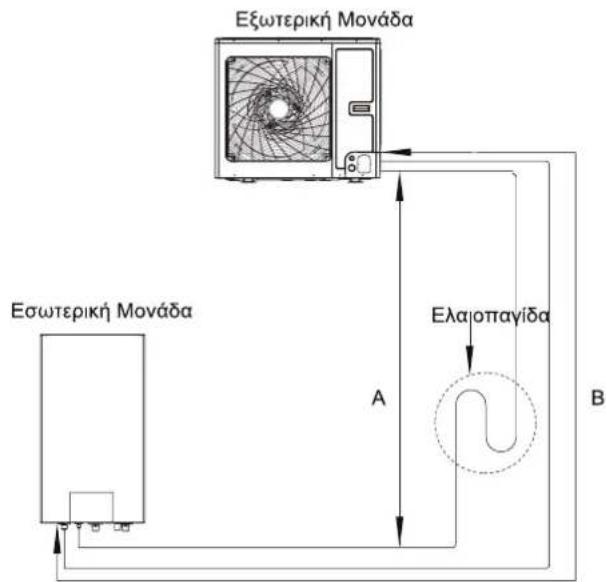

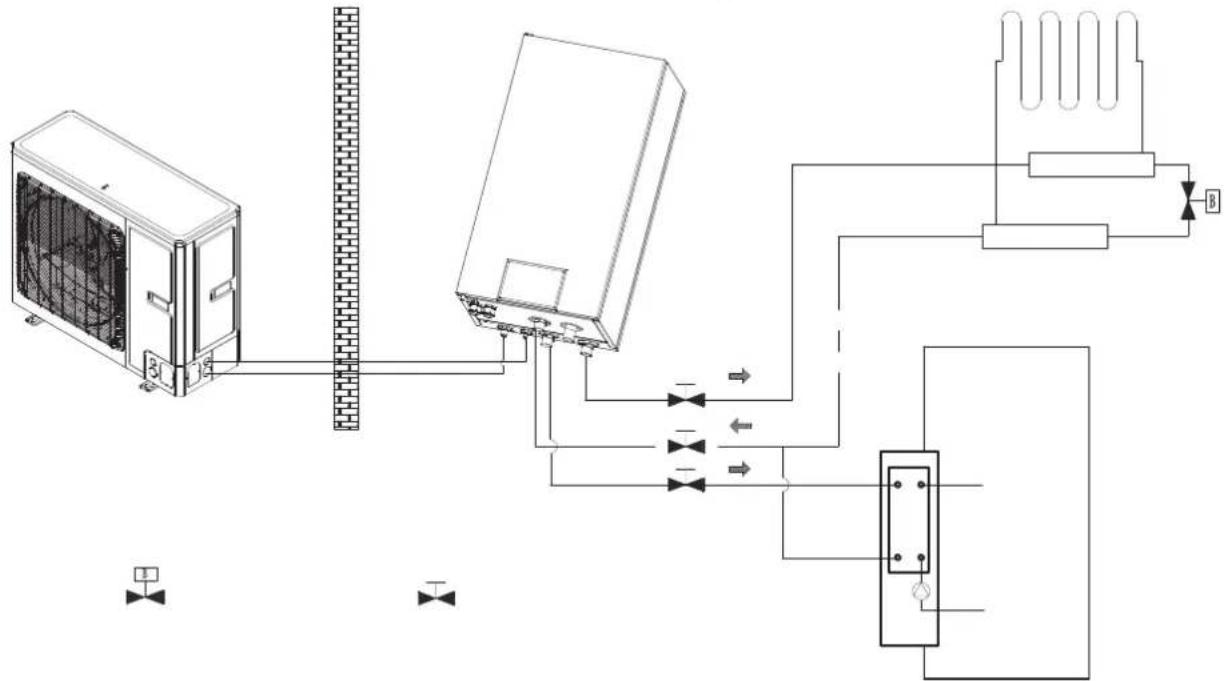

- Παράδειγμα εγκατάστασης....12
- Κύρια εξαρτήματα....15

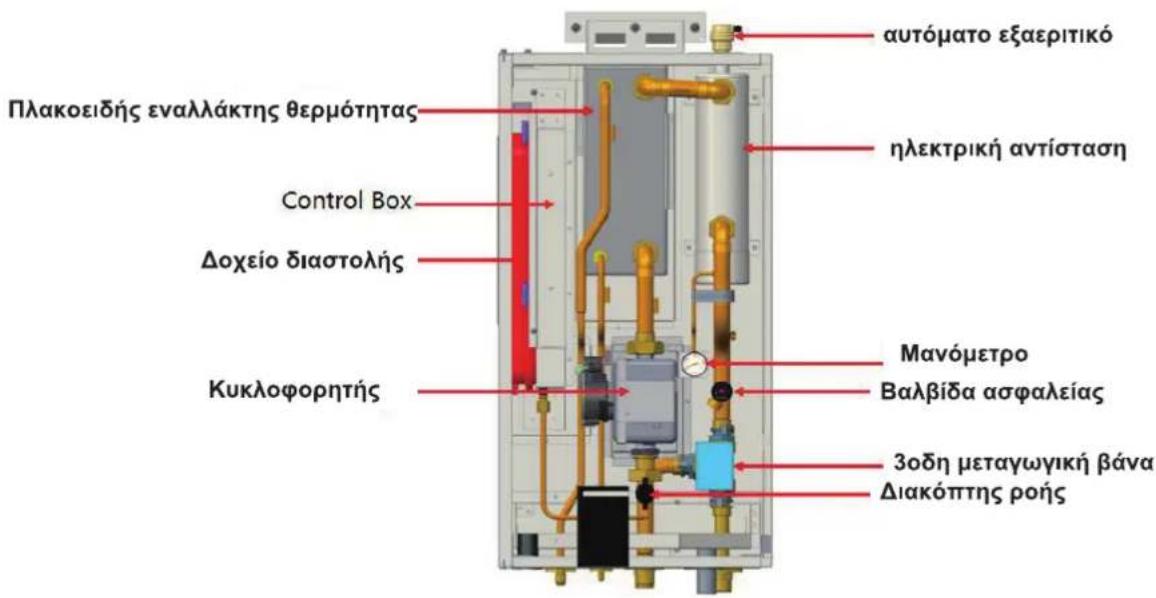

5.1 Εσωτερική Μονάδα....15

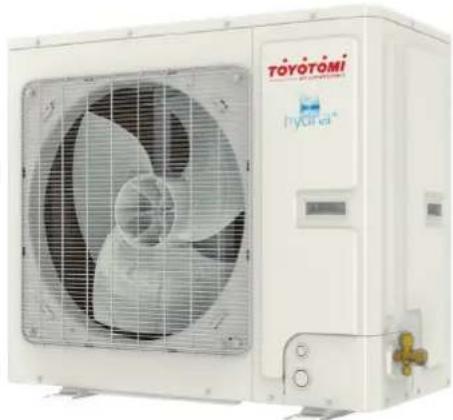

5.2 Εξωτερική Μονάδα....16
- Οδηγός Εγκατάστασης Εξωτερικής Μονάδας 17
6.1 Οδηγίες εγκατάστασης....17
6.2 Εγκατάσταση Εξωτερικής Μονάδας......17
- Εγκατάσταση Εσωτερικής Μονάδας ......20
7.1.Επιλογή της θέσης εγκατάστασης για την εσωτερική μονάδα ......20

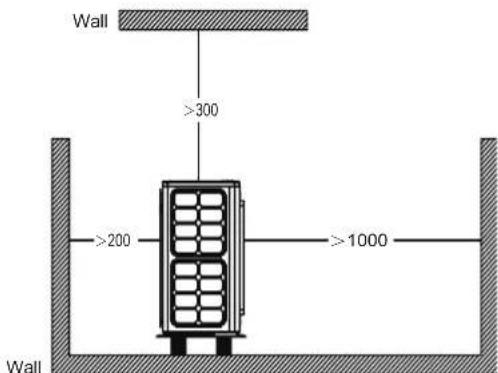

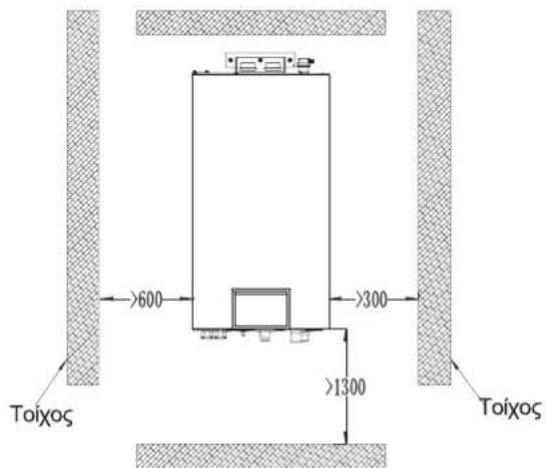

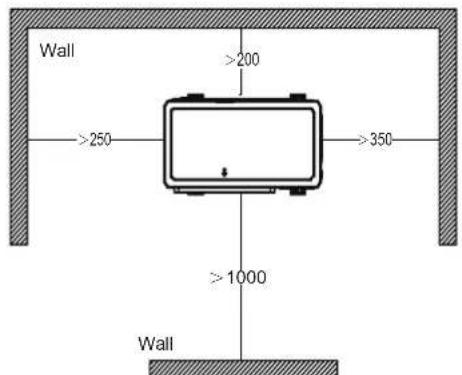

7.2 Απαιτήσεις χώρου για την εγκατάσταση ....20

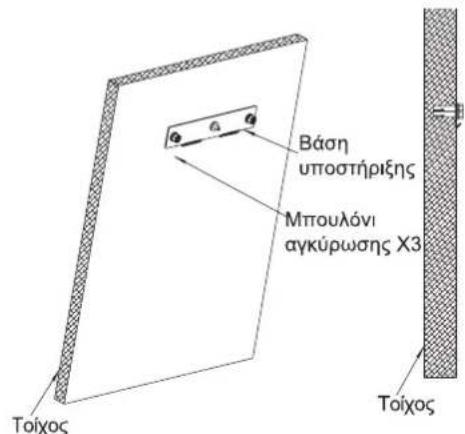

7.3 Διαδικασία εγκατάστασης εσωτερικής μονάδας....21

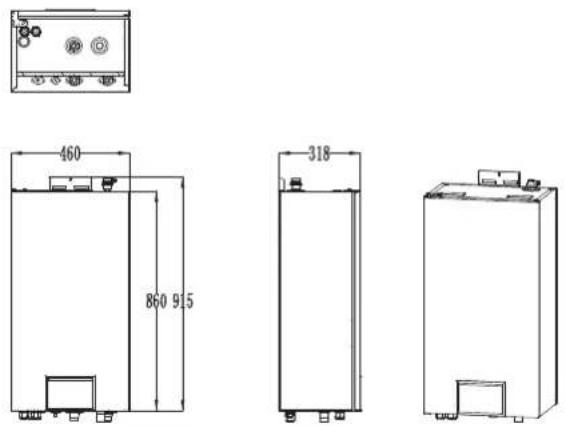

7.4 Διάσταση περιγράμματος της εσωτερικής μονάδας......22
7.5 Προφυλάξεις κατά την εγκατάσταση της εσωτερικής μονάδας ......22

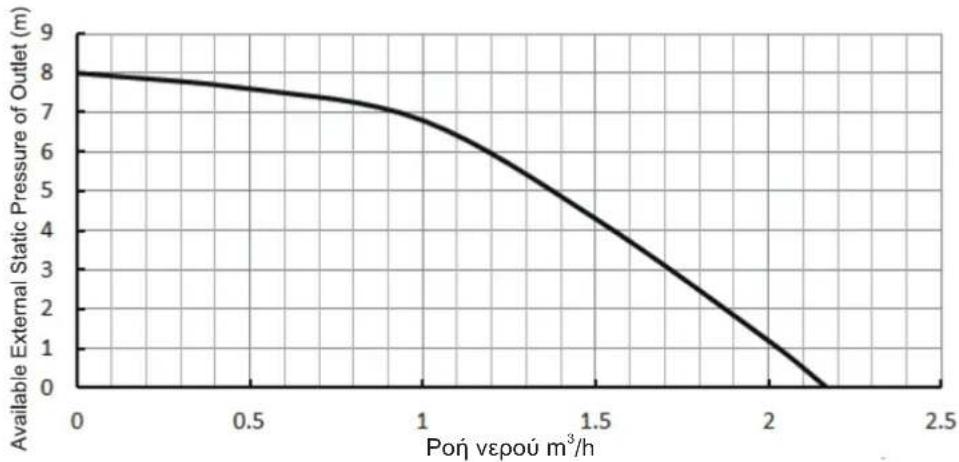

7.6 Όγκος νερού και χωρητικότητα αντλίας (με αντλία)....23

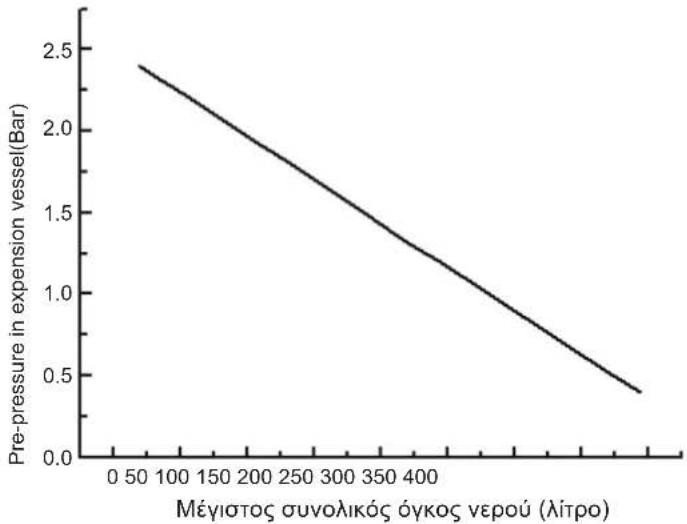

7.7 Όγκος νερού και πίεση δοχείου διαστολής......24
7.8 Επιλογή δοχείου διαστολής......24
- Συνδέσεις σωληνογραμμών......25

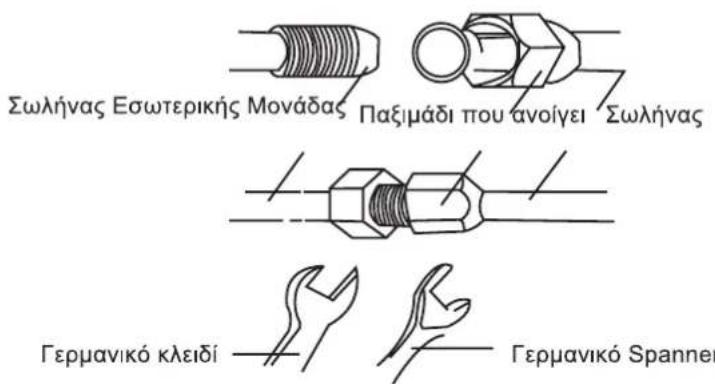

8.1 Σύνδεση με σωλήνα εξόδου εσωτερικής & εξωτερικής μονάδας ....25

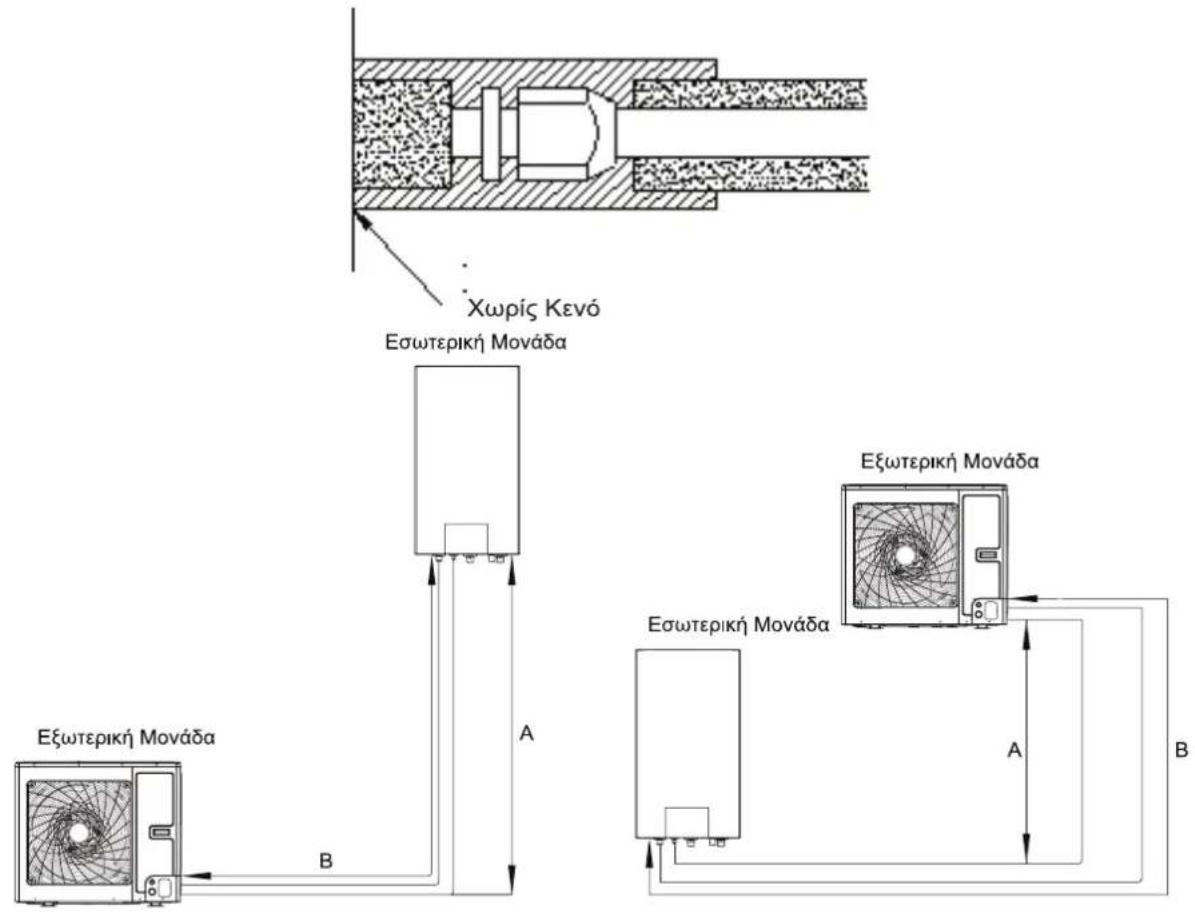

8.2 Τοποθέτηση προστατευτικής μόνωσης σε σωλήνα σύνδεσης......25
-

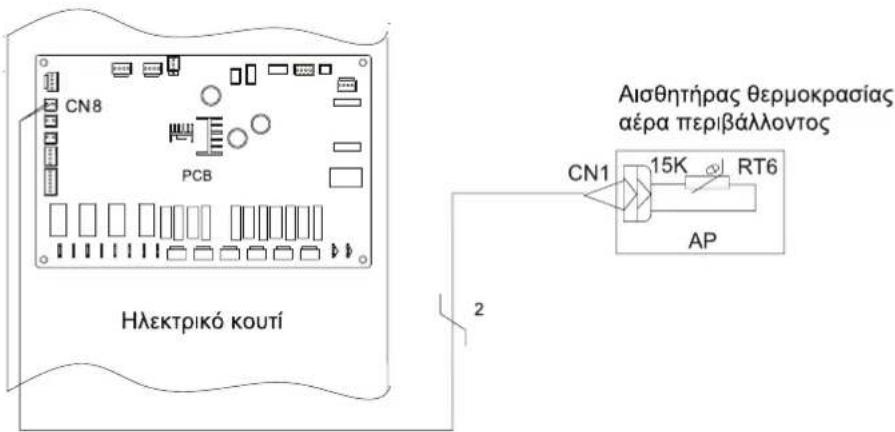

Απομακρυσμένο αισθητήριο θερμοκρασίας αέρα. 27
-
Θερμοστάτης....28
- Δίοδη Βάνα......29
- Τρίοδη Βάνα 29

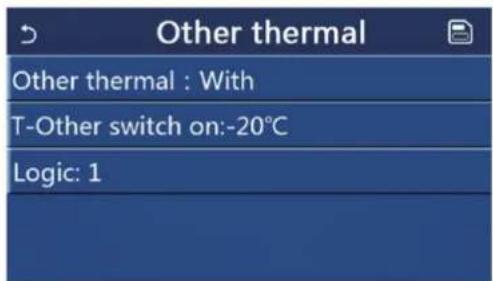

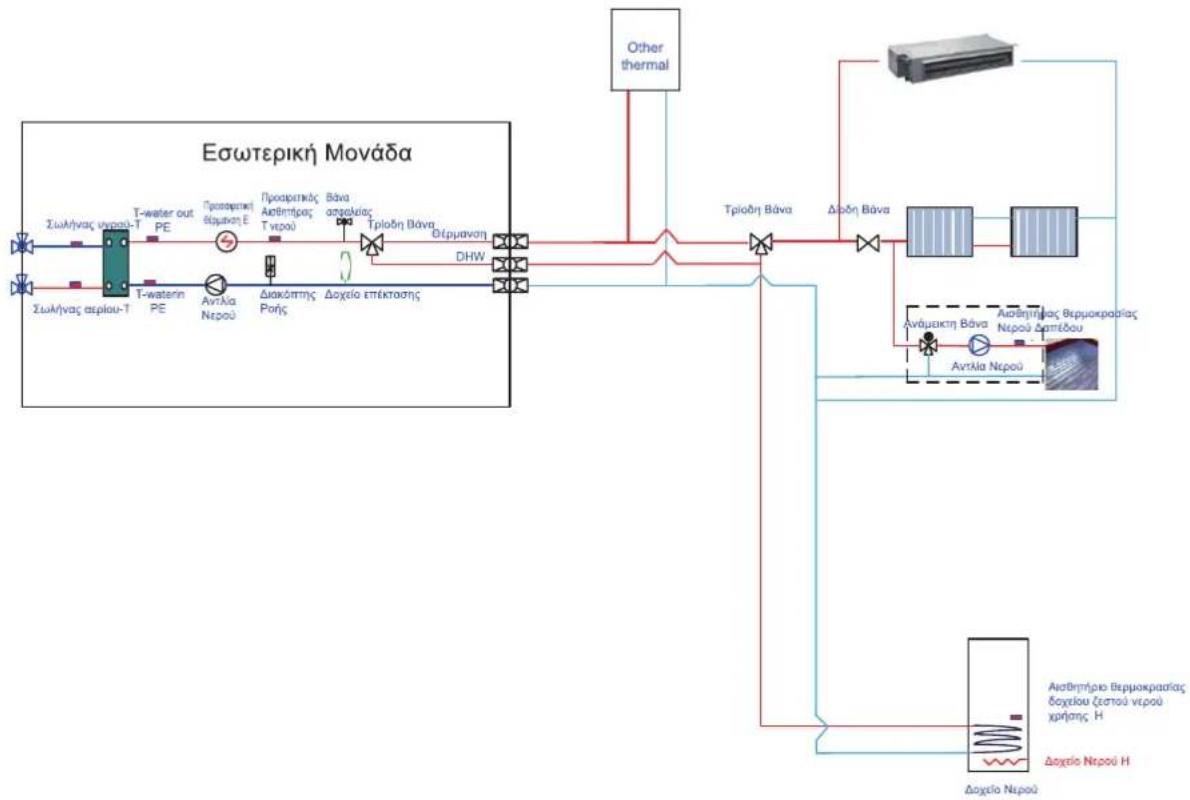

- Άλλη θερμαντική πηγή......30
- Απομακρυσμένη επαφή ON-OFF 31
- Πλήρωση και εκκένωση ψυκτικού μέσου ......31
- Συλλογή Ψυκτικού Υγρού ......32
- Διαχείριση της Συσκευής......33
- Εγκατάσταση δοχείου ζεστού νερού χρήσης ......33
18.1 Διαστάσεις εγκατάστασης....33

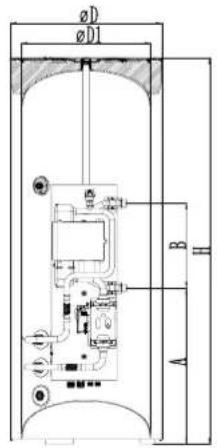

18.2 Διαστάσεις και χαρακτηριστικά δοχείου ZNX....34

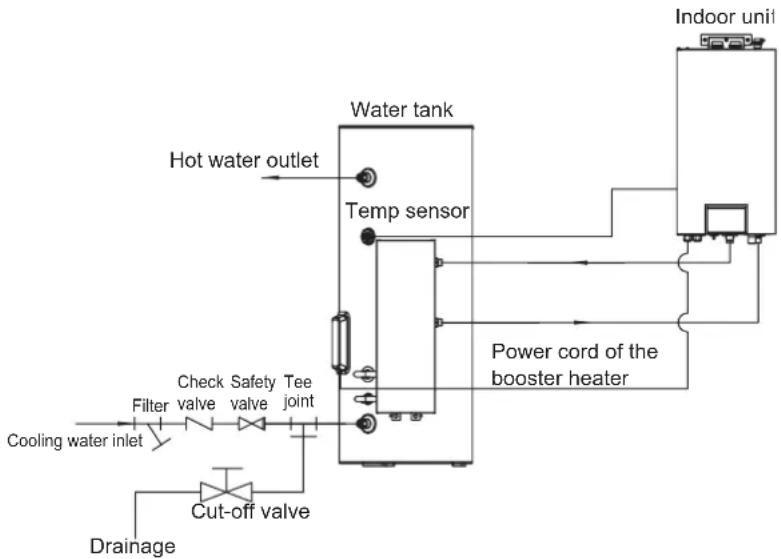

18.3 Σύνδεση υδραυλικου κυκλώματος ....35
18.4 Ηλεκτρολογική σύνδεση ......37
19. Нлектрологика диаграммата 38

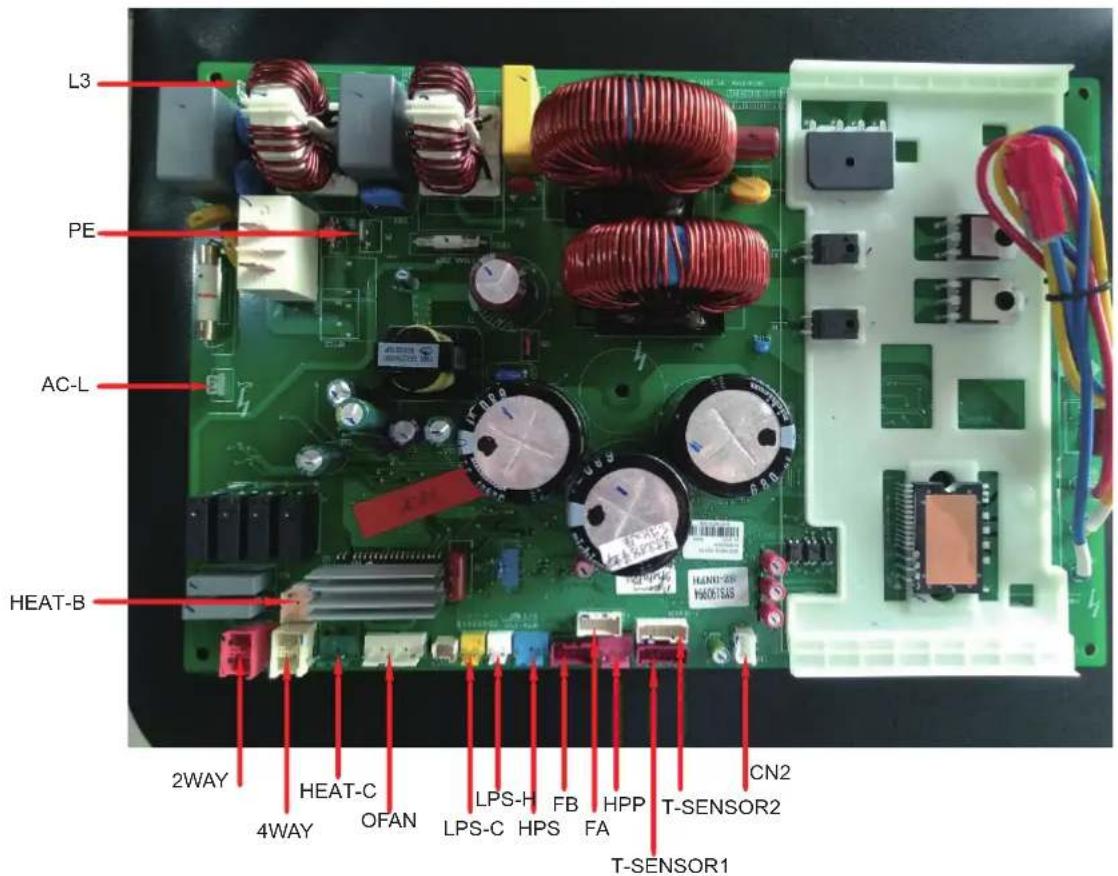

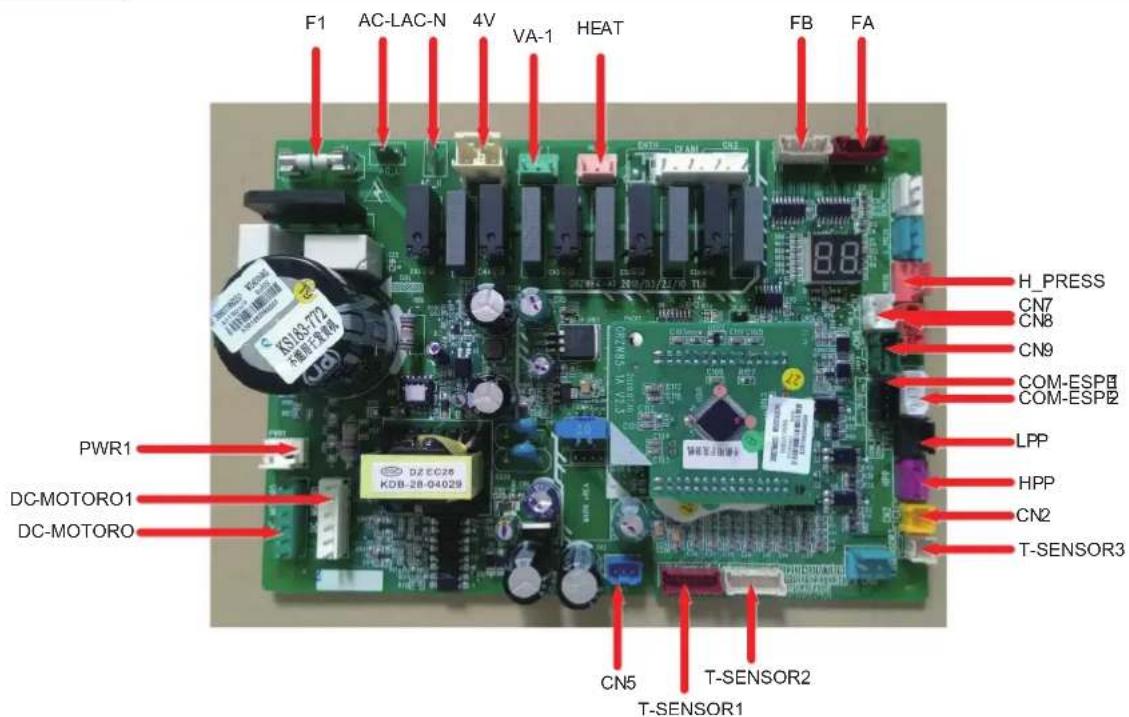

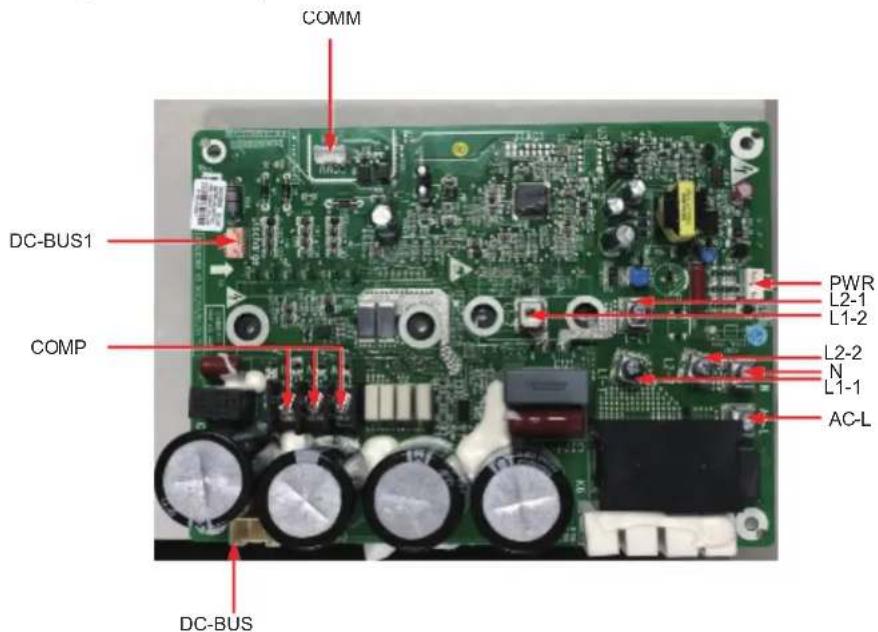

19.1 Πλακέτα ελέγχου ....38
19.2 Ηλεκτρολογικά σχέδια....46
20. Θέση σε λειτουργία 49
20.1 Ελέγξτε πριν από την εκκίνηση....49
20.2 Δοκιμαστικό λειτουργίας....50
21. Καθημερινή λειτουργία και συντήρηση......51
21.1 Ανάκτηση 52
21.2 Απεγκατάσταση....52
21.3 Ζητήματα ασφάλειας....53
21.4 Προετοιμασία Πριν τη Χρήση....55
21.5 Απαιτήσεις για την ποιότητα του νερού....55
Σημειώσεις ασφαλείας (Φροντίστε να τηρούνται).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν δεν τηρούνται αυστηρά, μπορεί να προκαλέσει σοβαρή ά στη μονάδα ή σε ανθρώπους.

ΣΗΜΕΙΩΣΗ: Εάν δεν τηρούνται αυστηρά, μπορούν να προκαλέσουν ελαφρά ή ζημιά στη μονάδα ή σε ανθρώπους.

Αυτό το σύμβολο υποδεικνύει ότι η λειτουργία πρέπει να απαγορευτεί.
Η ακατάλληλη λειτουργία μπορεί να προκαλέσει σοβαρή ζημιά ή θάνατο σε ανθρώπους.

Αυτό το σύμβολο υποδεικνύει ότι τα στοιχεία πρέπει να τηρούνται. Η ακατάλληλη ργία μπορεί να προκαλέσει ζημιά σε άτομα ή περιουσία.

ΣΗΜΕΙΩΣΗ
Μετά την παραλαβή της μονάδας, ελέγξτε την εμφάνιση, το μοντέλο της μονάδας και σε σύγκριση με την παραγγελία σας και τα έγγραφα που τη συνοδεύουν.
Οι εργασίες σχεδιασμού και εγκατάστασης της μονάδας πρέπει να εκτελούνται από εξουσιοδοτημένο προσωπικό σύμφωνα με τους ισχύοντες νόμους και κανονισμούς και την παρούσα οδηγία.
Μετά την εργασία εγκατάστασης, η μονάδα δεν μπορεί να ενεργοποιηθεί εκτός εάν δεν είναι όλα υπό έλεγχο.
Εξασφαλίστε περιοδικό καθαρισμό και συντήρηση της μονάδας για μεγαλύτερη διάρκεια ζωής και αξιόπιστη λειτουργία.
Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις του ή από εξειδικευμένα άτομα, προκειμένου να αποφευχθεί ο κίνδυνος.
Η συσκευή πρέπει να εγκατασταθεί σύμφωνα με τους εθνικούς κανονισμούς ηλεκρικής συσδεσης συσκευών.
Αυτό το προϊόν είναι ένα είδος κλιματισμού και δεν επιτρέπεται η εγκατάσταση όταν υπάρχουν διαβρωτικές, εκρηκτικές και εύφλεκτες ουσίες ή υπερβολική ρύπανση σε διαφορετική περίπτωση Θα οδηγούσε σε πρόβλημα λειτουργίας, μειωμένη διάρκεια ζωής, κυνδυνο πυρκαγιας ή ακόμα και σοβαρούς τραυματισμούς. Απαιτούνται ειδικές συνθήκες αέρα όπως αναφέρεται παραπάνω.

Αυτή η σήμανση υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται με άλλα οικιακά απόβλητα σε ολόκληρη την ΕΕ. Για να αποτρέψει πιθανές βλάβες στο περιβάλλον ή την ανθρώπινη υγεία απο ανεξέλεγκτη διάθεση αποβλήτων, ανακυκλώστε την υπεύθυνα για την προώθηση βιώσιμης επαναχρησιμοποίησης υλικών πόρων. Για να επαναφέρετε τη χρησιμοποιημένη συσκευή σας, χρησιμοποιήστε τα συστήματα επιστροφής και συλλογής ή επικοινωνήστε με τον πωλητή λιανικής όπου αγοράστηκε το προϊόν. Μπορούν να πάρουν το προϊόν για ασφαλή περιβαλλοντική ανακύκλωση.
| ⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ | ||
Μόλις αντιληφθείτε μια παράξενη μυρωδιά καμμένου, διακόψτε αμέσως την παροχή ρεύματος και μετά επικοινωνήστε με το κέντρο σέρβις.![]() Εάν η ανωμαλία εξακολουθεί να υπάρχει, η μονάδα μπορεί να υποστεί ζημιά και μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά. | Μη χρησιμοποιείτε τη συσκευή με βρεγμένο χέρι.![]() Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία. | Πριν την εγκατάσταση, παρακαλούμε ελέγξτε εάν η τάση του δικτύου συμφωνεί με αυτό στο ταμπελάκι της μονάδας και χωρητικότητας τροφοδοσίας, το καλώδιο τροφοδοσίας ή η πρίζα να είναι κατάλληλη για την ισχύ αυτής της μονάδας.![]() |
Πρέπει να εγκατασταθεί ειδικό κύκλωμα τροφοδοσίας για την αποφυγή πυρκαγιάς.![]() Μην χρησιμοποιείτε πολύμπριζο για την σύνδεση του καλωδίου. | Βεβαιωθείτε ότι έχετε βγάλει το φις και αδειάστε την εσωτερική μονάδα και δεξαμενή νερού όταν η μονάδα δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, διακόψτε την ηλεκτρική παροχή της.![]() ![]() | Ποτέ μην καταστρέφετε το ηλεκτρικό καλώδιο και μην χρησιμοποιείτε αυτό που δεν είναι καθορισμένο. Διαφορετικά, μπορεί να προκληθεί υπερθέρμανση ή φωτιά. |
Πριν από τον καθαρισμό, διακόψτε την παροχή ρεύματος. Διαφορετικά, μπορεί να προκαλέσει ηλεκτροπληξία ή ζημιά.. | Το κύκλωμα ηλεκτρικής παροχής θα πρέπει να διαθέτη αφαλειοδιακόπτη κατάλληλης ισχύος και ρελέ διαφυγής. | Ο χρήστης δεν μπορεί να αλλάξει πρίζα καλωδίου τροφοδοσίας χωρίς προηγούμενη συγκατάθεση.Η εργασία καλωδίωσης πρέπει να γίνει από επαγγελματίες.Εξασφαλίστε καλή γείωση και μην αλλάξετε τη λειτουργία γείωσης της μονάδας. |
Γείωση: η μονάδα πρέπει να γειωθεί αξιόπιστα! το καλώδιο γείωσης πρέπει να συνδέεται με ειδική διάταξη του κτιρίου. Εάν όχι, ζητήστε απο εξειδικευμένο προσωπικό να εγκαθιστήσει.Επιπλέον, μην συνδέσετε το καλώδιο γείωσης σε αγωγό αερίου, σωλήνα νερού, σωλήνα αποχέτευσης ή οποιαδήποτε άλλα ακατάλληλα μέρη που ο επαγγελματίας δεν αναγνωρίζει. | Ποτέ μην εισάγετε ξένα σώματα στην εξωτερική μονάδα για να αποφύγετε ζημιές. Και μην εισάγετε ποτέ τα χέρια σας στην έξοδο αέρα της εξωτερικής μονάδας.![]() | Μην επιχειρήσετε να επισκευάσετε τη μονάδα μόνοι σας. Η ακατάλληλη επισκευή μπορεί να προκαλέσει ηλεκτροπληξία ή φωτιά, επομένως θα πρέπει να επικοινωνήσετε με το κέντρο σέρβις για επισκευή. |
Μην πατάτε στην πάνω πλευρά της μονάδας και μην τοποθετείτε τίποτα πάνω της. Υπάρχει ο κίνδυνος πτώσης πραγμάτων ή ανθρώπων. | Ποτέ μην φράζετε την είσοδο αέρα και την έξοδο της μονάδας. Μπορεί να μειώσει την απόδοση ή τη διακοπή λειτουργίας της μονάδας ακόμα και πυρκαγιά. | Κρατήστε συμπιεσμένο σπρέι, υποδοχή αερίου και ούτω καθεξής πάνω από 1m. μακριά από τη μονάδα. Μπορεί να προκαλέσει πυρκαγιά ή έκρηξη. |
Πρακαλώ σημειώστε αν η βάση εγκατάστασης είναι αρκετά σταθερή ή όχι. Εάν υποστεί ζημιά, μπορεί να προκαλέσει πτώση της μονάδας και τραυματισμό ατόμων. | Η μονάδα πρέπει να εγκατασταθεί στον χώρο με καλό εξαερισμό για εξοικονόμηση ενέργειας. | Όταν δεν υπάρχει νερό σε δεξαμενή νερού, μην ενεργοποιείτε ποτέ τη μονάδα για λειτουργία. |
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Μην χρησιμοποιείτε μέσα για την επιτάχυνση της διαδικασίας απόψυξης ή τον καθαρισμό, εκτός από αυτά που συνιστά ο κατασκευαστής. Εάν απαιτείται επισκευή, επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο σέρβις. Τυχόν επισκευές που πραγματοποιούνται από μη ειδικευμένο προσωπικό μπορεί να είναι επικίνδυνες. Η συσκευή πρέπει να φυλάσσεται σε δωμάτιο χωρίς συνεχή λειτουργία πηγών ανάφλεξης. (Για παράδειγμα: ανοιχτές φλόγες, λειτουργία συσκευής αερίου ή λειτουργία ηλεκτρικής θερμάστρας) Μην τρυπάτε ή καίτε.
Η συσκευή πρέπει να εγκατασταθεί, να λειτουργήσει και να αποθηκευτεί σε δωμάτιο με επιφάνεια δαπέδου μεγαλύτερη από Χπ. (Ανατρέξτε στον πίνακα «α» στην ενότητα «Λειτουργία ασφαλείας του εύφλεκτου Ψυκτικού " για χώρο Χ.)
Συσκευή γεμάτη με εύφλεκτο αέριο R32. Για επισκευές, ακολουθήστε αυστηρά τις οδηγίες του κατασκευαστή μόνο. Λάβετε υπόψη ότι τα ψυκτικά δεν περιέχουν οσμές. Διαβάστε το εγχειρίδιο του ειδικού.
Εάν μια σταθερή συσκευή δεν διαθέτει καλώδιο τροφοδοσίας και βύσμα, ή με άλλα μέσα για αποσύνδεση από το δίκτυο τροφοδοσίας που έχει διαχωρισμό επαφής σε όλους τους πόλους που παρέχει πλήρη αποσύνδεση υπό συνθήκες υπέρτασης κατηγορίας III, οι οδηγίες δηλώνουν ότι τα μέσα αποσύνδεσης πρέπει να ενσωματωθούν στη σταθερή καλωδίωση στο σύμφωνα με τους κανόνες καλωδίωσης.
Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και άτομα με μειωμένη σωματική, αισθητηριακή ή διανοητική ικανότητα ή έλλειψη εμπειρίας και γνωρίζουν εάν τους έχει δοθεί επίβλεψη ή οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση του χρήστη δεν πρέπει να γίνονται από παιδιά χωρίς επίβλεψη.
Η συσκευή αποθηκεύεται σε καλά αεριζόμενο χώρο όπου το μέγεθος του δωματίου αντιστοιχεί στην περιοχή του δωματίου όπως καθορίζεται για τη λειτουργία.
Η συσκευή πρέπει να φυλάσσεται σε δωμάτιο χωρίς να λειτουργούν συνεχώς ανοιχτές φλόγες (για παράδειγμα μια λειτουργική συσκευή αερίου) και πηγές ανάφλεξης (για παράδειγμα μια λειτουργική ηλεκτρική θερμάστρα).
Η συσκευή πρέπει να φυλάσσεται έτσι ώστε να αποφεύγεται η πρόκληση μηχανικών ζημιών.
ΣΗΜΕΙΩΣΗ




Συσκευή γεμάτη με εύφλεκτο αέριο R32.
Πριν χρησιμοποιήσετε τη συσκευή, διαβάστε πρώτα το εγχειρίδιο του κατόχου.
Πριν εγκαταστήσετε τη συσκευή, διαβάστε πρώτα το εγχειρίδιο εγκατάστασης.
Πριν επισκευάσετε τη συσκευή, διαβάστε πρώτα το εγχειρίδιο service.
Για να λειτουργήσει η μονάδα, χρησιμοποιεί ένα ειδικό ψυκτικό μέσο στο σύστημα της. Το ψυκτικό που χρησιμοποιείται είναι το φθόριο R32, το οποίο καθαρίζεται ειδικά.
Το ψυκτικό είναι εύφλεκτο και άσμο. Επιπλέον, μπορεί να οδηγήσει σε έκρηξη κάτω από συγκεκριμένες συνθήκες. Αλλά η ευφλεκτότητα του ψυκτικού μέσου είναι πολύ χαμηλή. Μπορεί να αναφλεγεί μόνο με φωτιά.
Σε σύγκριση με τα κοινά ψυκτικά, το Ρ32 είναι ένα μη ρυπογόνο ψυκτικό μέσο που δεν βλάπτει την στιβάδα του όζοντος. Η επίδραση στο φαινόμενο του θερμοκηπίου είναι επίσης χαμηλότερη. Το Ρ32 έχει πολύ καλά θερμοδυναμικά χαρακτηριστικά που οδηγούν σε πολύ υψηλή ενεργειακή απόδοση. Επομένως οι μονάδες χρειάζονται λιγότερη πλήρωση.
Πριν από την εγκατάσταση, ελέγξτε αν η ισχύς είναι σύμφωνη με αυτήν που αναφέρεται στο ταμπελάκι και ελέγξτε την ασφάλεια ισχύος.
Η μονάδα πρέπει να συνδεεται με το δίκτυο τροφοδοσίας με διακόπτη πλήρης αποσύνδεσης υπό κατηγορία υπέρτασης III
Πριν από τη χρήση, ελέγξτε και επιβεβαιώστε εάν είναι συνδεδεμένα σωστά τα καλώδια και οι σωλήνες νερού για την αποφυγή διαρροής νερού, ηλεκτροπληξίας ή πυρκαγιάς κ.λπ.
Μην χειρίζεστε τη μονάδα με βρεγμένο χέρι και μην επιτρέπετε στα παιδιά να χειρίζονται τη μονάδα.
Η ενεργοποίηση / απενεργοποίηση της εντολής είναι για το κουμπί ενεργοποίησης και απενεργοποίησης της μονάδας για χρήστες. διακοπή ρεύματος σημαίνει διακοπή παροχής ρεύματος στη μονάδα.
Μην εκθέτετε άμεσα τη μονάδα κάτω από το διαβρωτικό περιβάλλον με νερό ή υγρασία.
Μην λειτουργείτε τη μονάδα χωρίς νερό στη δεξαμενή νερού. Η έξοδος αέρα / είσοδος της μονάδας δεν μπορεί να είναι αποκλεισμένη από άλλα αντικείμενα.
Το νερό στη μονάδα και το υδραυλικό κύκλωμα πρέπει να αδειάζεται εάν η μονάδα δεν χρησιμοποιείται, για να αποφευχθεί ο σχηματισμός πάγου στο μηχάνημα, τις σωληνώσεις και της αντλίας νερού.
Ποτέ μην πατάτε το κουμπί με αιχμηρά αντικείμενα για προστασία του χειροκίνητου ελεγκτή. Ποτέ μην χρησιμοποιείτε άλλα καλώδια αντί για ειδική γραμμή επικοινωνίας της μονάδας για την προστασία των στοιχείων ελέγχου.
Ποτέ μην καθαρίζετε το χειριστήριο με διαβρωτικά χημικά για να αποφύγετε το ξεθώριασμα της επιφάνειας και την αστοχία των στοιχείων. Καθαρίστε τη μονάδα με στεγνό πανί. Καθαρίστε ελαφρώς την οθόνη και τα εξαρτήματα σύνδεσης για να αποφύγετε το ξεθώριασμα.
Το καλώδιο τροφοδοσίας πρέπει να διαχωριστεί από τη γραμμή επικοινωνίας.
Οποιοδήποτε άτομο ασχολείται με το ψυκτικό μέρος κύκλωμα θα πρέπει να κατέχει ισχύον πιστοποιητικό από μια διαπιστευμένη αρχή αξιολόγησης, η οποία εξουσιοδοτεί την ικανότητά τους να χειρίζονται ψυκτικά με ασφάλεια σύμφωνα με αναγνωρισμένες προδιαγραφές αξιολόγησης.
Η συντήρηση πραγματοποιείται μόνο σύμφωνα με τις οδηγίες του κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτούν τη βοήθεια άλλου ειδικευμένου προσωπικού πραγματοποιούνται υπό την επίβλεψη του ατόμου που είναι αρμόδιο για τη χρήση εύφλεκτων ψυκτικών.
Μέγιστες και ελάχιστες θερμοκρασίες λειτουργίας νερού
| Είδος | Ελάχιστες θερμοκρασίες νερού | Μέγιστες θερμοκρασίες νερού |
| Ψύξη 7°C 25°C | ||
| Θέρμανση 20°C 60°C | ||
| Θέρμανση νερού 40°C 80°C |
Μέγιστες και ελάχιστες πιέσεις λειτουργίας νερού
| Είδος | Ελάχιστη πιέση λειτουργίας νερού | Μέγιστη πιέση λειτουργίας νερού |
| Ψύξη | 0.05MPa 0.25MPaΘέρμανση | |
| Θέρμανση νερού | ||
Μέγιστες και ελάχιστες πιέσεις νερού εισόδου.
| Είδος | Ελάχιστες πιέσεις νερού εισόδου. | Μέγιστες πιέσεις νερού εισόδου. |
| Ψύξη | 0.05MPa 0.25MPa | Θέρμανση |
| Θέρμανση νερού |
Το εύρος των εξωτερικών στατικών πιέσεων στις οποίες δοκιμάστηκε η συσκευή (μόνο αντλίες θερμότητας και συσκευές με συμπληρωματικές θερμαντικές συσκευές μόνο). Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπό του ή παρόμοια ειδικευμένα άτομα για να αποφευχθεί ο κίνδυνος.
Η συσκευή προορίζεται να συνδεθεί μόνιμα στο υδραυλικό σύστημα και να μην χρησιμοποιούνται ταχυσύνδεσμοι.
Εάν υπάρχει οποιαδήποτε ερώτηση, επικοινωνήστε με τον τοπικό αντιπρόσωπο, το εξουσιοδοτημένο κέντρο σέρβις, πρακτορεία ή απευθείας με την εταιρεία μας.
Εάν πρέπει να εκτελεστεί εργασία συγκόλησης στον ψυκτικό εξοπλισμό ή σε οποιοδήποτε άλλα σχετικά ανταλλακτικά, πρέπει να διατίθεται κατάλληλος εξοπλισμός πυρόσβεσης. Έχετε πυροσβεστήρας ξηρής σκόνης ή CO2 δίπλα στην περιοχή συγκόλησης.
| Σε περίπτωση αλλαγής ηλεκτρικών εξαρτημάτων, πρέπει να είναι κατάλληλα για το σκοπό αυτό και στη σωστή προδιαγραφή. Ανά πάσα στιγμή συντήρηση του κατασκευαστή και οι οδηγίες σέρβις πρέπει να ακολουθούνται. Σε περίπτωση αμφιβολίας συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.Οι ακόλουθοι έλεγχοι εφαρμόζονται σε εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά μέσα:- η ποσότητα ψυκτικού μέσου σχετίζεται με το μέγεθος του χώρου που είγαι εγκατεστημένη η μονάδα.- τα μηχανήματα εξαερισμού και οι πρίζες λειτουργούν επαρκώς και δεν παρεμποδίζονται;- Εάν χρησιμοποιείται ένα κύκλωμα έμμεσης ψύξης, το δευτερεύον κύκλωμα ελέγχεται για την παρουσία ψυκτικού.- Η σήμανση στον εξοπλισμό εξακολουθεί να είναι ορατή και ευανάγνωστη. Οι σημάνσεις και τα σήματα που είναι δυσανάγνωστα πρέπει να διορθώνονται.- Οι ψυκτικοί σωλήνες ή τα εξαρτήματα θα πρέπει να είναι προστατευμένα ώστε να μην εκτεθούν σε οποιαδήποτε διαβρωτική ουσία εκτός και αν είναι απο κατάλληλα υλικά που δεν μπορούν να διαβρωθούν. |
| Η επισκευή και συντήρηση ηλεκτρικών εξαρτημάτων περιλαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης κατασκευαστικών στοιχείων. Εάν υπάρχει σφάλμα που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, τότε δεν πρέπει να συνδεθεί ηλεκτρική παροχή στο κύκλωμα μέχρι να αντιμετωπιστεί ικανοποιητικά. Εάν το σφάλμα δεν μπορεί να διορθωθεί αμέσως αλλά είναι απαραίτητο να συνεχιστεί η λειτουργία, πρέπει να χρησιμοποιθεί μια κατάλληλη προσωρινή λύση. Αυτό πρέπει να αναφέρεται στον ιδιοκτήτη του εξοπλισμού, ώστε να ενημερώνονται όλα τα μέρη.Οι αρχικοί έλεγχοι ασφαλείας περιλαμβάνουν: ότι οι πυκνωτές της συσκευής έχουν αποφορτιστεί για να αποφύγουμε οποιοδήποτε σπινθηρισμό. επίσης δε θα πρέπει να υπάρχουν ηλεκτρικα εξαρτήματα ενεργά κατά την πλήρωση, ανάκτυση ή εκκένωση του ψυκτικού κυκλώματος και θα πρέπει να είναι συνεχώς συνδεδεμένη η γείωση. |
| Κατά τη διάρκεια επισκευών στο ψυκτικό κύκλωμα, η ηλεκτρική παροχή θα πρέπει να αποσυνδεθεί από την συσκευή καθώς επίσης και τα καλύμματα κ.λπ. Εάν είναι απολύτως απαραίτητο να υπάρχει ηλεκτρική τροφοδοσία σε εξοπλισμό κατά τη συντήρηση, τότε πρέπει να εντοπιστεί μια μόνιμα λειτουργική μορφή ανίχνευσης διαρροών σε κρίσιμο σημείο για την προειδοποίηση μιας δυνητικά επικίνδυνης κατάστασης.Ιδιαίτερη προσοχή πρέπει να δοθεί στα ακόλουθα για να διασφαλιστεί ότι με την εργασία στα ηλεκτρικά εξαρτήματα, το περίβλημα δεν μεταβάλλεται με τέτοιο τρόπο ώστε να επηρεάζεται το επίπεδο προστασίας. Αυτό περιλαμβάνει ζημιά στα καλώδια, υπερβολικό αριθμό συνδέσεων, ακροδέκτες που δεν έγιναν στις αρχικές προδιαγραφές, ζημιές στα στεγανοποιητικά, εσφαλμένη τοποθέτηση των στυπιοθλιπτών, κ.λπ.Βεβαιωθείτε ότι η συσκευή έχει τοποθετηθεί με ασφάλεια.Βεβαιωθείτε ότι τα στεγανοποιητικά ή τα υλικά στεγανοποίησης δεν έχουν υποβαθμιστεί έτσι ώστε να μην εξυπηρετούν πλέον τον σκοπό της αποτροπής της εισόδου εύφλεκτων αερίων. Η αντικατάσταση των μερών πρέπει να είναι σύμφωνα με τις προδιαγραφές του κατασκευαστή.ΣΗΜΕΙΩΣΗ Η χρήση στεγανωτικού σιλικόνης μπορεί να εμποδίσει την αποτελεσματικότητα ορισμένων τύπων διαρροής στον εξοπλισμό ανίχνευσης.Τα εγγενώς ασφαλή εξαρτήματα δεν χρειάζεται να μονωθούν πριν από την επεξεργασία τους. |
| Μην εφαρμόζετε μόνιμα επαγωγικά ή φορτία χωρητικότητας στο κύκλωμα χωρίς να διασφαλίζετε ότι αυτό δεν θα υπερβαίνει την επιτρεπόμενη τάση και ρεύμα που επιτρέπεται για τον εξοπλισμό που χρησιμοποιείται.Τα εγγενώς ασφαλή εξαρτήματα είναι οι μόνοι τύποι που μπορούν να χρησιμοποιηθούν κατά τη λειτουργία σε ευφλεκτο περιβάλλον. Η συσκευή δοκιμής πρέπει να βρίσκεται στη σωστή διαβάθμηση.Αντικαταστήστε τα εξαρτήματα μόνο με ανταλλακτικά που καθορίζονται από τον κατασκευαστή. Αλλα ανταλλακτικά μπορεί να οδηγήσουν σε ανάφλεξη ψυκτικού στην ατμόσφαιρα από διαρροή. |
| Βεβαιωθείτε ότι η καλωδίωση δεν θα υποστεί φθορά, διάβρωση, υπερβολική πίεση, δονήσεις, αιχμηρές άκρες ή άλλες δυσμενείς επιπτώσεις στο περιβάλλον.Ο έλεγχος πρέπει να λαμβάνει επίσης υπόψη τις επιπτώσεις της γήρανσης ή της συνεχούς δόνησης από πηγές όπως αυτές των συμπιεστών και ανεμιστήρων. |
| Σε καμία περίπτωση δεν θα χρησιμοποιηθούν πιθανές πηγές ανάφλεξης κατά την αναζήτηση για ή ανίχνευση διαρροών ψυκτικού.Δεν πρέπει να χρησιμοποιείται φακός αλογονιδίου (ή οποιοσδήποτε άλλος ανιχνευτής με γυμνή φλόγα). |
| Ο εξοπλισμός φέρει την επισήμανση που δηλώνει ότι έχει τεθεί εκτός λειτουργίας και αδειάσει ψυκτικού. Η ετικέτα φέρει ημερομηνία και υπογραφή. Βεβαιωθείτε ότι υπάρχουν ετικέτες στον εξοπλισμό που δηλώνει ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό. |

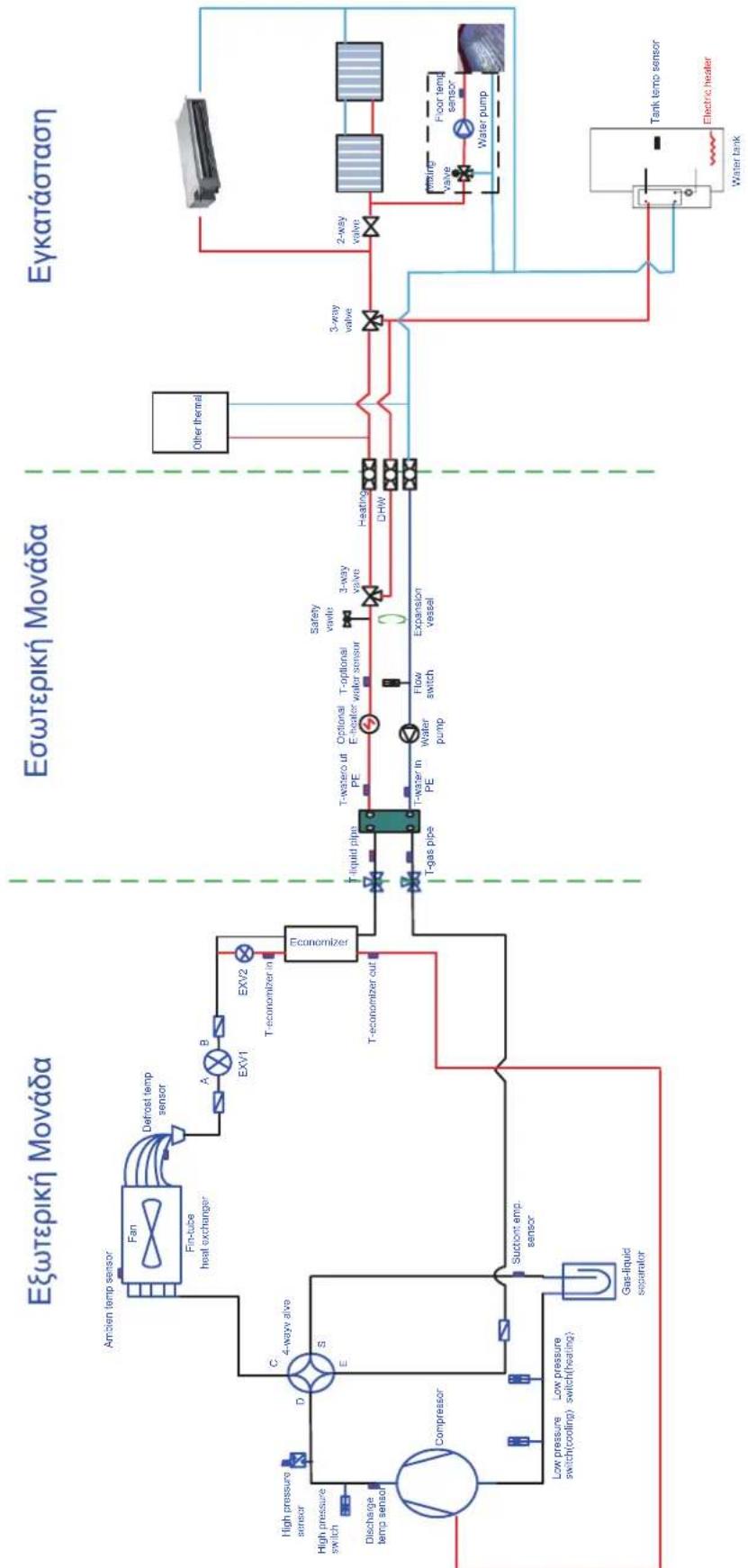

1. Διάγραμμα λειτουργίας
Σημείωση:
(a) Τα εξαρτήματα ανάμειξης νερού είναι προαιρετικά μέρη. Όταν απαιτούνται, επικοινωνήστε με τον κατασκευαστή.
(β) Η βαλβίδα 3 κατευθύνσεων που θα εγκατασταθεί επί τόπου θα πρέπει να ελέγχεται από τον χρήστη.
2. Αρχή λειτουργίας της μονάδας
Η DC Inverter Αντλία Θερμότητας Αέρα - Νερού αποτελείται από την εξωτερική μονάδα, την εσωτερική μονάδα και την εσωτερική δεξαμενή νερού fan coil.
Εργασίες λειτουργιών:
(1) Ψύξη
(2) Θέρμανση
(3) Θέρμανση νερού
(4) Ψύξη + θέρμανση νερού χρήσης
(5) Θέρμανση + θέρμανση νερού χρήσης
(6) Λειτουργία έκτακτης ανάγκης
(7) Γρήγορο ζεστό νερό χρήσης
(8) Λειτουργία διακοπών
(9) Εξαναγκασμένη λειτουργία
(10) Αθόρυβη λειτουργία
(11) Λειτουργία απολύμανσης
(12) Λειτουργία αντιστάθμισης
(13) Λειτουργία ξήρανσης δαπέδου
(14) Αφαίρεση αέρα του συστήματος νερού
(15) Άλλη πηγή θερμότητας
Ψύξη: σε λειτουργία ψύξης, το ψυκτικό συμπυκνώνεται στο στοιχείο της εξωτερικής μονάδας και εξατμίζεται στον εναλλάκτη φρέον νερού. Μέσω της ανταλλαγής θερμότητας με νερό εναλλάκτη, η θερμοκρασία του νερού μειώνεται ενώ το ψυκτικό απορροφά τη θερμότητα και εξατμίζεται. Με τη βοήθεια ενσύρματου χειριστηρίου, η θερμοκρασία εξόδου νερού μπορεί να ικανοποιήσει τις απαιτήσεις του χρήστη. Μέσω του ελέγχου της τρίοδης βαλβίδας, το νερό χαμηλής θερμοκρασίας συνδέεται με με τα fan coils και την ενδοδαπέδια και ανταλλάσσει θερμότητα με τον αέρα του εσωτερικού χώρου έτσι ώστε η εσωτερική θερμοκρασία να μειώνεται στο απαιτούμενο σημείο.
Θέρμανση: σε λειτουργία Θέρμανσης, το ψυκτικό εξατμίζεται στο στοιχείο της εξωτερικής μονάδας και συμπυκνώνεται στον εναλλάκτη φρέον νερού. Μέσω της ανταλλαγής θερμότητας με νερό εναλλάκτη, η θερμοκρασία του νερού αυξάνεται ενώ το ψυκτικό απελευθερώνει θερμότητα και συμπυκνώνεται. Με τη βοήθεια ενσύρματου χειριστηρίου, η θερμοκρασία εξόδου νερού μπορεί να ικανοποιήσει τις απαιτήσεις του χρήστη. Μέσω του ελέγχου της τρίοδης βαλβίδας, το νερό υψηλής θερμοκρασίας συνδέεται με με τα fan coils και την ενδοδαπέδια και ανταλλάσσει θερμότητα με τον αέρα του εσωτερικού χώρου έτσι ώστε η εσωτερική θερμοκρασία να αυξηθεί στο απαιτούμενο σημείο.
Θέρμανση νερού χρήσης: το ψυκτικό εξατμίζεται στο στοιχείο της εξωτερικής μονάδας και συμπυκνώνεται στον εναλλάκτη φρέον νερού. Μέσω της ανταλλαγής θερμότητας με νερό στον εναλλάκτη της μονάδα, το νερό απορροφά τη θερμότητα και η θερμοκρασία του αυξάνεται ενώ το ψυκτικό απελευθερώνει θερμότητα και συμπυκνώνεται. Με τη βοήθεια ενσύρματου χειριστηρίου, η θερμοκρασία εξόδου νερού μπορεί να ικανοποιήσει τις απαιτήσεις του χρήστη. Μέσω του ελέγχου της τρίοδης βαλβίδας, το νερό υψηλής θερμοκρασίας στο σύστημα συνδέεται με τον εναλλάκτη του δοχείου νερού χρήσης και ανταλλάσσει θερμότητα με το νερό στη δοχείου νερού έτσι ώστε η θερμοκρασία του να αυξάνεται στο απαιτούμενο σημείο.
Ψύξη + θέρμανση νερού:όταν υπάρχει λειτουργία ψύξης μαζί με τη λειτουργία θέρμανσης νερού, ο χρήστης μπορεί να ρυθμίσει την προτεραιότητα αυτών των δύο τρόπων με βάση τις ανάγκες. Η προεπιλεγμένη προτεραιότητα είναι η αντλία θερμότητας. Αυτό βρίσκεται στην προεπιλεγμένη ρύθμιση, εάν υπάρχει λειτουργία ψύξης μαζί με τη λειτουργία θέρμανσης νερού, η αντλία θερμότητας δίνει προτεραιότητα στην ψύξη. Σε αυτή την περίπτωση, η θέρμανση νερού μπορεί να πραγματοποιηθεί μόνο με ηλεκτρονικό θερμαντήρα της δεξαμενής νερού.
Θέρμανση + θέρμανση νερού: όταν υπάρχει λειτουργία θέρμανσης μαζί με τη λειτουργία θέρμανσης νερού,
ο χρήστης μπορεί να ρυθμίσει την προτεραιότητα αυτών των δύο τρόπων με βάση τις ανάγκες. Η προεπιλεγμένη προτεραιότητα είναι η αντλία θερμότητας. Αυτό βρίσκεται στην προεπιλεγμένη ρύθμιση, εάν υπάρχει λειτουργία θέρμανσης μαζί με τη λειτουργία θέρμανσης νερού, η αντλία θερμότητας δίνει προτεραιότητα στη θέρμανση. Σε αυτή την περίπτωση, θέρμανση νερού μπορεί να πραγματοποιηθεί μόνο με θερμαντήρα της δεξαμενής νερού Αντίστροφα, η αντλία θερμότητας δίνει προτεραιότητα στη θέρμανση νερού και μετάβαση σε θέρμανση μετά την ολοκλήρωση της θέρμανσης νερού.
Λειτουργία έκτακτης ανάγκης: αυτή η λειτουργία είναι διαθέσιμη μόνο για θέρμανση και θέρμανση νερού. Όταν η εξωτερική μονάδα σταματάει σε δυσλειτουργία, μπαίνει στην αντίστοιχη κατάσταση έκτακτης ανάγκης; ως προς τη λειτουργία θέρμανσης, μετά την είσοδο στη λειτουργία έκτακτης ανάγκης, η θέρμανση μπορεί να πραγματοποιηθεί μόνο μέσω θερμαντήρα της εσωτερικής μονάδας. Όταν η ρύθμιση της θερμοκρασίας εκροής ή η θερμοκρασία του εσωτερικού χώρου επιτευχθεί , ο ηλεκτρονικός θερμαντήρας της εσωτερικής μονάδας θα σταματήσει να λειτουργεί. Όσον αφορά τη λειτουργία θέρμανσης νερού, ο ηλεκτρονικός θερμαντήρας της εσωτερικής μονάδας σταματά ενώ λειτουργεί ο ηλεκτρονικός θερμαντήρας της δεξαμενής νερού. Όταν επιτευχθεί η θερμοκρασία ρύθμισης ή το δοχείο νερού, ο ηλεκτρονικός θερμαντήρας θα σταματήσει να λειτουργεί.
Γρήγορο ζεστό νερό: στη λειτουργία γρήγορου ζεστού νερού, η μονάδα λειτουργεί σύμφωνα με τον έλεγχο θέρμανσης νερού της αντλίας θερμότητας και ο ηλεκτρονικός θερμαντήρας της δεξαμενής νερού λειτουργεί ταυτόχρονα.
Λειτουργία καταναγκαστικής λειτουργίας: αυτή η λειτουργία χρησιμοποιείται μόνο για την ανάκτηση ψυκτικού και τον εντοπισμό σφαλμάτων για τη μονάδα.
Λειτουργία διακοπών: αυτή η λειτουργία είναι διαθέσιμη μόνο για λειτουργία θέρμανσης. Αυτή η λειτουργία έχει ρυθμιστεί για να διατηρεί την εσωτερική θερμοκρασία ή να αφήνει τη θερμοκρασία του νερού σε ένα ορισμένο εύρος, έτσι ώστε να αποφευχθεί το παγωμα του συστήματος νερού της μονάδας ή να προστατευθούν ορισμένα είδη του εσωτερικού χώρου από τη χαμηλή θερμοκρασία. Όταν η εξωτερική μονάδα σταματά λόγω δυσλειτουργίας, οι δύο ηλεκτρονικοί θερμαντήρες της μονάδα θα λειτουργήσουν.
Λειτουργία απολύμανσης: σε αυτήν τη λειτουργία, το σύστημα θέρμανσης νερού μπορεί να απολυμανθεί. Κατά την εκκίνηση της απολύμανσης και ρύθμιση του αντίστοιχου χρόνου για να ικανοποιηθεί η απαίτηση της λειτουργίας απολύμανσης, η λειτουργία θα ξεκινήσει. Αφού επιτευχθεί η θερμοκρασία ρύθμισης, αυτή η λειτουργία θα τερματιστεί.
Λειτουργία αντιστάθμισης: αυτή η λειτουργία είναι διαθέσιμη μόνο για θέρμανση χώρου ή ψύξη χώρου. Στη λειτουργία αντιστάθμισης, η τιμή ρύθμισης (θερμοκρασία χώρου ή θερμοκρασία νερού) ελέγχεται αυτόματα όταν αλλάζει η θερμοκρασία του εξωτερικού αέρα.
Αθόρυβη λειτουργία: Η αθόρυβη λειτουργία διατίθεται σε λειτουργία ψύξης, θέρμανσης και θέρμανσης νερού χρήσης. Στην αθόρυβη λειτουργία, η εξωτερική μονάδα θα μειώσει τον θόρυβο λειτουργίας μέσω αυτόματου ελέγχου.
Λειτουργία ξήρανσης δαπέδου: αυτή η λειτουργία προορίζεται για το στέγνωμα του δαπέδου πριν την αρχική χρήση.
Αφαίρεση αέρα του συστήματος νερούαυτή η λειτουργία προορίζεται να αναπληρώσει το νερό και να αφαιρέσει τον αέρα στο σύστημα νερού για να κάνει τον εξοπλισμό να λειτουργεί με τη σταθεροποιημένη πίεση νερού.
Ηλιακά Πάνελς: όταν πληρούνται οι προυποθέσεις για την εκκίνηση του ηλιακού συστήματος, τα ηλιακά πάνελς θα αρχίσουν να θερμαίνουν το νερό του συστήματος. Στη συνέχεια, το θερμαινόμενο νερό θα πάει στον εναλλάκτη του δοχείου νερού χρήσης και θα ανταλλάξει θερμότητα σε αυτό. Σε κάθε περίπτωση, ο ηλιακός θερμοσίφωνας θα έχει προτεραιότητα για την εκκίνηση, έτσι ώστε να έχουμε τη μέγιστη εξοικονόμηση ενέργειας.
Άλλες πηγές θερμότητας:όταν η εξωτερική θερμοκρασία είναι χαμηλότερη από το σημείο ρύθμισης για την εκκίνηση άλλων πηγών θερμότητας, η μονάδα βρίσκεται σε κατάσταση σφάλματος και ο συμπιεστής έχει σταματήσει για τρία λεπτά, η άλλη πηγή θερμότητας θα αρχίσει να τροφοδοτεί με ζεστό νερό το χώρο.
3. Ονοματολογία
| Μοντέλο Περιγραφή | ||
| THSSDIU06/1THSSDOU06/1 | T Toyotomi | |
| H Hydria | ||
| S Split | ||
| S Shinhoο Κυκλοφορητής Νερού | ||
| D Danfoss Εναλλάκτης Νερού | ||
| IU Εσωτερική μονάδα | ||
| OU Εξωτερική μονάδα | ||
| 06 Απόδοση 6kW | ||
| 1 1 μονοφασική, 3 τριφασική | ||
Σειρά μοντέλων
| Μοντέλο | Απόδοση | Παροχή Ρεύματος | |
| Θέρμανση^1,kW Ψύξη | ^2,kW | ||
| THSSDIU08/3 - THSSDOU08/3 8 8.5 | 400V 3N~,50Hz | ||
| THSSDIU10/3 - THSSDOU10/3 10 10 | |||
| THSSDIU12/3 - THSSDOU12/3 12 11 | |||
| THSSDIU14/3 - THSSDOU14/3 14 12.6 | |||
| THSSDIU16/3 - THSSDOU16/3 15.5 13 | |||
| THSSDIU04/1 - THSSDOU04/1 4 3.9 | 230V,~,50Hz | ||
| THSSDIU06/1 - THSSDOU06/1 6 5.8 | |||
| THSSDIU08/1 - THSSDOU08/1 8 7.7 | |||
| THSSDIU10/1 - THSSDOU10/1 10 9.35 | |||
| THSSDIU12/1 - THSSDOU12/1 12 11 | |||
| THSSDIU14/1 - THSSDOU14/1 14 12.6 | |||
| THSSDIU16/1 - THSSDOU16/1 15.5 13 | |||
Σημειώσεις
(a) Η απόδοση και οι είσοδοι ισχύος βασίζονται στις ακόλουθες συνθήκες:
Θερμοκρασία νερού εσωτερικού χώρου 30 ° C / 35 ° C, Θερμοκρασία εξωτερικού αέρα 7 ° C DB / 6 ° C WB;
(β) Η απόδοση και οι είσοδοι ισχύος βασίζονται στις ακόλουθες συνθήκες:
Θερμοκρασία εσωτερικού νερού 23 °C / 18 °C, Θερμοκρασία εξωτερικού αέρα 35 °C DB / 24 °C
Εύρος λειτουργίας
| Mode | Θερμοκρασία εξωτερικού περιβάλλοντος (° C) | Θερμοκρασία θερμοκρασία νερού (° C) |
| Θέρμανση | -25~35 | 20~60 |
| Ψύξη | 10~48 | 7~25 |
| Ζεστό νερό χρήσης | -25~45 | 40~80 |
4. Παράδειγμα εγκατάστασης

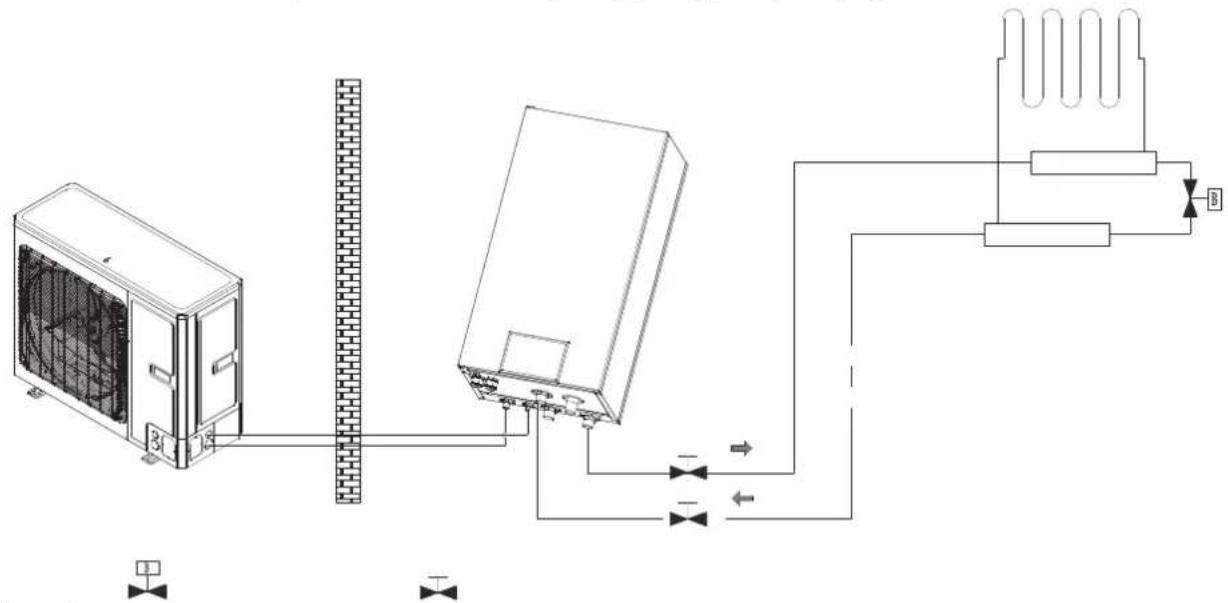

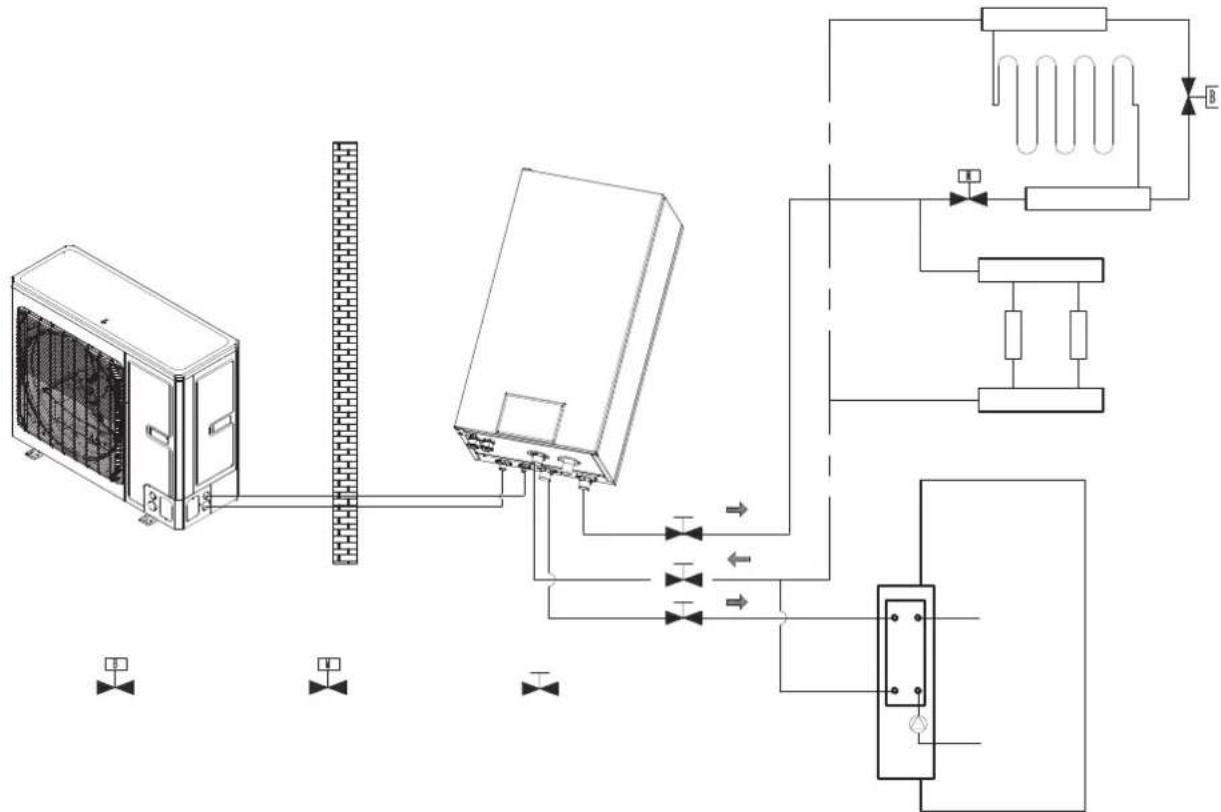

ΠΕΡΙΠΤΩΣΗ 1: Σύνδεση ενδοδαπέδιου συστήματος για θέρμανση και ψύξη.

(α) Η 2-οδη βάνα είναι πολύ σημαντική για την αποφυγή συμπύκνωσης του νερού στο δάπεδο κατά τη λειτουργία ψύξης.
(β) Ο τύπος του θερμοστάτη και οι προδιαγραφές του θα πρέπει να συμμορφώνονται με τις οδηγίες αυτού του εγχειριδίου
(γ) Η βαλβίδα Βγ-pass πρέπει να εγκατασταθεί για να εξασφαλιστεί αρκετή ροή νερού και η θέση εγκατάστασή της είναι στον συλλέκτη.
ΠΕΡΙΠΤΩΣΗ 2: Ενδοδαπέδιο σύστημα και ζεστό νερό χρήσης
Σημειώσεις
(α) Η 2-οδη βάνα είναι πολύ σημαντική για την αποφυγή συμπύκνωσης του νερού στο δάπεδο κατά τη λειτουργία ψύξης.
(β) Στην περίπτωση αυτή, ητρίοδη βάνα που θα εγκατασταθεί θα πρέπει να συμμορφώνεται με τις οδήγίες αυτού του ενχειριδίου.

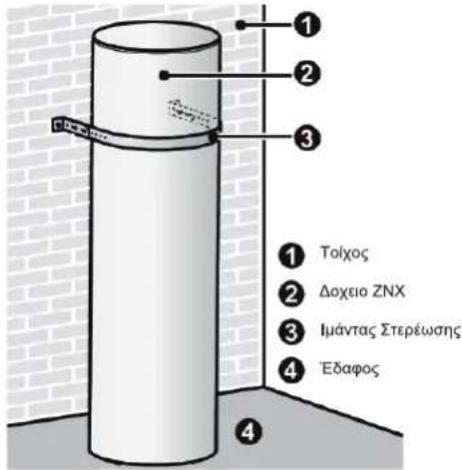

(γ) Το δοχείο ζεστού νερού χρήσης θα πρέπει να είναι εφοδιασμένο με εσωτερική ηλεκτρική αντίσταση για να εξασφαλίζει αρκετή θερμική ενέργεια στις πολύ κρύες ημέρες.
ΠΕΡΙΠΤΩΣΗ 3: Ενδοδαπέδιο σύστημα, Fan coils και ζεστό νερό χρήσης
Σημείωση
(α) Η 2-οδη βάνα είναι πολύ σημαντική για την αποφυγή συμπύκνωσης του νερού στο δάπεδο κατά τη λειτουργία ψύξης.
(β) Στην περίπτωση αυτή, η 3-οδη βάνα που θα εγκατασταθεί θα πρέπει να συμμορφώνεται με τις οδήγίες αυτού του εγχειριδίου.
(γ) Το δοχείο ζεστού νερού χρήσης θα πρέπει να είναι εφοδιασμένο με εσωτερική ηλεκτρική αντίσταση για να εξασφαλίζει αρκετή θερωική ενέρνεια στις πολύ κρύες ημέρες.
(δ) Η 2-οδη βάνα με μοτέρ είναι πολύ σημαντική για την αποφυγή δημιουργίας συμπυκνωμάτων στο πάτωρο ή τα καλοριφέρ κατά τη λειτουργία ψύξης.
5. Κύρια εξαρτήματα
5.1 Εσωτερική μονάδα
(1) THSSDIU04/1, THSSDIU06/1, THSSDIU08/1, THSSDIU10/1, THSSDIU12/1, THSSDIU14/1, THSSDIU16/1, THSSDIU08/3, THSSDIU10/3, THSSDIU12/3, THSSDIU14/3, THSSDIU16/3

Εξωτερικό κάλυμα εσωτερικής μονάδας

Εσωτερικό εσωτερικής μονάδας Internal
5.2 Εξωτερική μονάδα

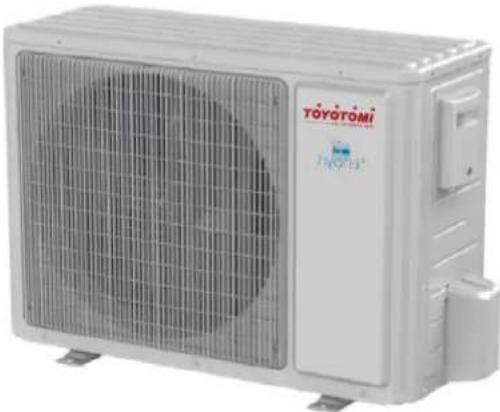

(1) THSSDOU04/1, THSSDOU06/1

Εσωτερικό εξωτερικής μονάδας
(3) THSSDOU12/1, THSSDOU14/1, THSSDOU16/1, THSSDOU12/3, THSSDOU14/3, THSSDOU16/3

6. Οδηγίες εγκατάστασης της Εξωτερικής Μονάδας
6.1 Οδηγίες εγκατάστασης
(1) Η εγκατάσταση της μονάδας πρέπει να γίνεται σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς ασφαλείας.
(2) Η ποιότητα εγκατάστασης θα επηρεάσει άμεσα την λειτουργία της μονάδας. Απαγορεύεται η εγκατάσταση της μονάδας από τον χρήστη. Επικοινωνήστε με τον αντιπρόσωπό σας μετά την αγορά αυτού του μηχανήματος. Οι επαγγελματίες τεχνικοί εγκατάστασης θα παρέχουν υπηρεσίες εγκατάστασης και δοκιμών σύμφωνα με το εγχειρίδιο εγκατάστασης.
(3) Μην συνδεθείτε την τροφοδοσία έως ότου ολοκληρωθούν όλες οι εργασίες εγκατάστασης.
6.2 Εγκατάσταση Εξωτερικής Μονάδας
6.2.1 Επιλογή της θέσης εγκατάστασης της Εξωτερικής Μονάδας
(1) Η Εξωτερική Μονάδα πρέπει να εγκατασταθεί σε συμπαγή και σταθερή θέση.
(2) Η εξωτερική μονάδα πρέπει να εγκαθίσταται κοντά στην εσωτερική μονάδα, έτσι ώστε να ελαχιστοποιείται το μήκος και οι γωνίες του σωλήνα ψύξης.
(3) Αποφύγετε την τοποθέτηση της Εξωτερικής Μονάδας κάτω από παράθυρο ή μεταξύ δύο κατασκευών, για να αποτρέψετε την εμεταφορά του θορύβου λειτουργίας στον εσωτερικό χώρο.
(4) Η ροή αέρα στην είσοδο και την έξοδο δεν πρέπει να εμποδίζεται.
(5) Εγκαταστήστε σε καλά αεριζόμενο μέρος, έτσι ώστε το μηχάνημα να απορροφά και να απορρίπτει αρκετό αέρα.
(6) Μην εγκαθιστάτε σε μέρος όπου υπάρχουν εύφλεκτα ή εκρηκτικά υλικά ή σε μέρος με έντονη σκόνη, αλμυρό και μολυσμένο αέρα.

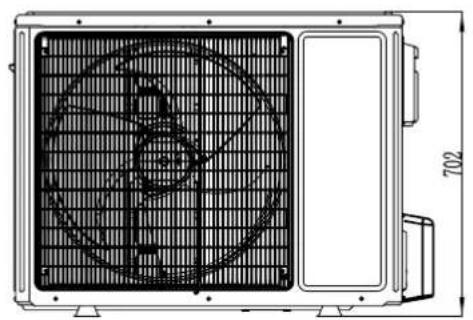

6.2.2 Εξωτερικές διαστάσεις της μονάδας Split
(1) THSSDOU04/1, THSSDOU06/1

| No. | Ονοματολογία Περιγραφή | ||
| 1 Γραμμή Υγρού 1/4 | THSSDIU04/1, THSSDIU06/1, THSSDIU08/1, THSSDIU10/1, THSSDIU12/1, THSSDIU14/1, THSSDIU16/1, THSSDIU08/3, THSSDIU10/3, THSSDIU12/3, THSSDIU14/3, THSSDIU16/3 | ||
| 2 Γραμμή Αερίου 1/2 | THSSDOU04/1, THSSDOU06/1, THSSDOU08/1, THSSDOU10/1,THSSDOU08/3, THSSDOU10/3 | ||
| 3 Γραμμή Αερίου 5/8 | THSSDOU12/1, THSSDOU14/1, THSSDOU16/1, THSSDOU12/3, THSSDOU14/3, THSSDOU16/3 | ||
6.2.3 Απαιτήσεις ελεύθερου χώρου για εγκατάσταση


6.2.4 Προφυλάξεις κατά την εγκατάσταση μονάδας Διαιρούμενου τύπου
(1) Κατά τη μετακίνηση της εξωτερικής μονάδας, είναι απαραίτητο να χρησιμοποιήσετε 2 κομμάτια αρκετά μακρύ σχοινί για να κρατάτε τη μονάδα από 4 σημεία. Η γωνία που θα σχηματίζουν μεταξύ τους τα σχοινιά κατά την μετακίνηση πρέπει να είναι κάτω από 40 ° για να αποφευχθεί η μετακίνηση του κέντρου βάρους της μονάδας.
(2) Χρησιμοποιήστε μπουλόνια Μ12 για να σφίξετε τα πόδια με τη βάση κατά την εγκατάσταση.
(3) Η Εξωτερική Μονάδα πρέπει να εγκατασταθεί σε βάση σκυροδέματος ύψους 10 εκατοστών.
(4) Οι απαιτήσεις για τη διάσταση του χώρου εγκατάστασης της μονάδας εμφανίζονται στο επόμενο σχέδιο (5) Η Εξωτερική Μονάδα πρέπει να ανυψωθεί χρησιμοποιώντας την καθορισμένη οπή ανύψωσης. Προσέξτε να προστατεύσετε τη μονάδα κατά την ανύψωση. Για να αποφύγετε τη σκουριά, μην χτυπάτε τα μεταλλικά μέρη.

7. Εγκατάσταση Εσωτερικής Μονάδας
7.1 Επιλογή θέσης εγκατάστασης για την Εσωτερική Μονάδα
(1) Αποφύγετε την άμεση ηλιακή ακτινοβολία.
(2) Βεβαιωθείτε ότι η ράβδος ανάρτησης, η οροφή και η δομή του κτιρίου έχουν επαρκή αντοχή για να υποστηρίξουν το βάρος της μονάδας.
(3) Ο σωλήνας αποστράγγισης συνδέεται εύκολα.
(4) Οι σωλήνες σύνδεσης εσωτερικής και εξωτερικής μονάδας είναι εύκολο να βγουν σε εξωτερικούς χώρους.
(5) Μην εγκαθιστάτε σε μέρος όπου υπάρχουν εύφλεκτα ή εκρηκτικά υλικά ή μπορεί να διαρρεύσει εύφλεκτο ή εκρηκτικό αέριο.
(6) Μην εγκαθιστάτε σε μέρος που υπάρχουν διαβρωτικά αέρια, έντονη σκόνη, υγρασία από θάλασσα, καπνό ή έντονη υγρασία.
7.2 Απαιτήσεις χώρου για εγκατάσταση

Ελάχιστη Απόσταση για Service
7.3 Διαδικασία εγκατάστασης εσωτερικής μονάδας

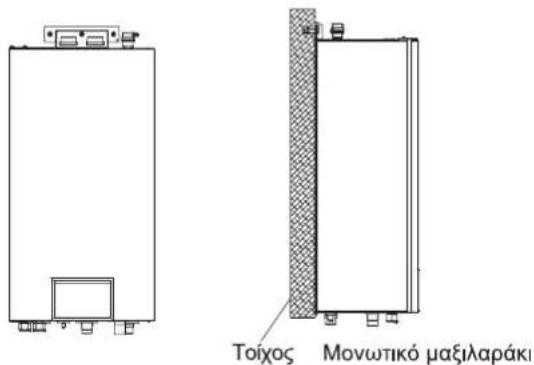

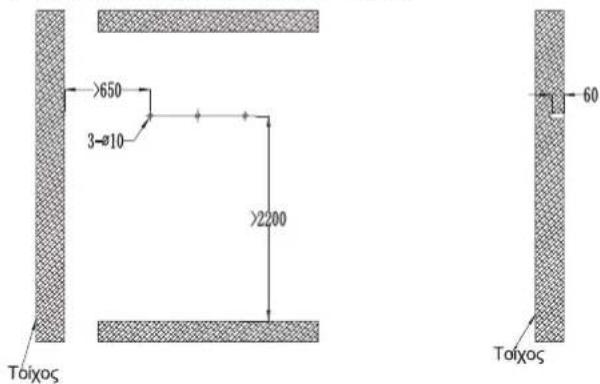

Βήμα 1: Ανοίξτε τρύπες στον τοίχο όπως στην παρακάτω εικόνα.

Βήμα 2: Τοποθετήστε τα μπουλόνια επέκτασης και τον προβλεπόμενο πίνακα.

Βήμα 3: Τοποθέτηση εσωτερικής μονάδας στον τοίχο.

ΣΗΜΕΙΩΣΗ
- Κατά την τοποθέτηση της εσωτερικής μονάδας, θα χρειαστούν τουλάχιστον δύο άτομα.
• Το βάρος της εσωτερικής μονάδας είναι πάνω από 50 κιλά.
• Η εσωτερική μονάδα πρέπει να εγκατασταθεί κατακόρυφα με το έδαφος και να στερεωθεί με ασφάλεια.
• Πριν από τη λειτουργία της συσκευής, το προστατευτικό καπάκι της auto relief βαλβίδας πρέπει να χαλαρώσει, εκτός από το να αφαιρεθεί εντελώς, και μπορεί να σφίξει σε περίπτωση διαρροής.
7.4 Διαστάσεις της εσωτερικής μονάδας


| No. Ονοματολογία Περιγραφή | ||
| 1 Προσαγωγή νερού 1"Male BSP | ||
| 2 Επιστροφή νερού 1"Male BSP | ||
| 3 Γραμμή Υγρού 1/4 | THSSDIU04/1, THSSDIU06/1, THSSDIU08/1, THSSDIU10/1, THSSDIU12/1, THSSDIU14/1, THSSDIU16/1, THSSDIU08/3, THSSDIU10/3, THSSDIU12/3, THSSDIU14/3, THSSDIU16/3 | |
| 4 Γραμμή Αερίου 1/2 | THSSDIU04/1, THSSDIU06/1, THSSDIU08/1, THSSDIU10/1, THSSDIU08/3, THSSDIU10/3 | |
| 5 Γραμμή Αερίου 5/8 | THSSDIU12/1, THSSDIU14/1, THSSDIU16/1, THSSDIU12/3, THSSDIU14/3, THSSDIU16/3 | |
7.5 Προφυλάξεις κατά την Εγκατάσταση της Εσωτερικής Μονάδας
(1) Η εσωτερική μονάδα πρέπει να τοποθετείται κατακόρυφα στον τοίχο του δωματίου με μπουλόνι διαστολής.
(2) Κρατήστε την εσωτερική μονάδα μακριά από πηγές θερμότητας.
(3) Κρατήστε την εσωτερική μονάδα όσο το δυνατόν πιο κοντά στην εξωτερική μονάδα. Η απόσταση μεταξύ των σωλήνων σύνδεσης δεν μπορεί να υπερβαίνει τα 15m (4,0\~6,0kW) ή τα 15m (8,0\~10kW) και η κατακόρυφη απόσταση δεν μπορεί να υπερβαίνει τα 15m.
7.6 Όγκος νερού και ισχύς κυκλοφορητή νερού
(1) THSSDIU04/1, THSSDIU06/1, THSSDIU08/1, THSSDIU10/1, THSSDIU08/3, THSSDIU10/3

line
| Poń vερού m³/h | Available External Static Pressure of Outlet (m) | | --------------- | ----------------------------------------------- | | 0.0 | 8.0 | | 0.5 | 7.5 | | 1.0 | 6.5 | | 1.5 | 4.5 | | 2.0 | 2.0 | | 2.2 | 0.0 |(2) THSSDIU12/1, THSSDIU14/1, THSSDIU16/1, THSSDIU12/3, THSSDIU14/3, THSSDIU16/3

line
| Poń vερού m³/h | Available External Static Pressure of Outlet (m) | | --------------- | ----------------------------------------------- | | 0.0 | 9.0 | | 1.4 | 7.8 | | 3.0 | 0.0 |Σημείωση

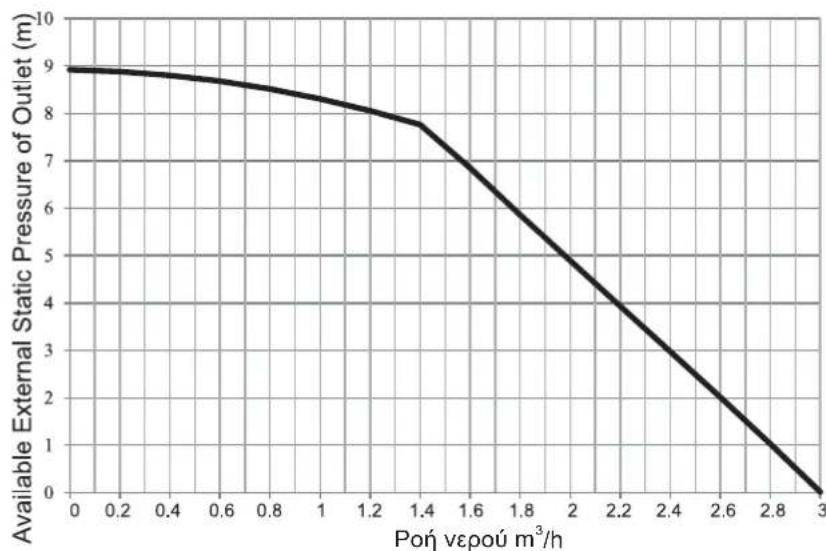

Δείτε την καμπύλη παραπάνω για τη μέγιστη εξωτερική στατική πίεση. Η αντλία νερού είναι μεταβλητής συχνότητας και κατά τη λειτουργία, η αντλία νερού θα προσαρμόσει την ισχύ της με βάση το πραγματικό φορτίο.
7.7 Όγκος νερού και πίεση δοχείου διαστολής

line
| Mέγιστος συνολικός όγκος νερού (Lítro) | Pre-pressure in expansion vessel (Bar) | |---|---| | 50 | 2.4 | | 100 | 2.3 | | 150 | 2.1 | | 200 | 1.9 | | 250 | 1.7 | | 300 | 1.5 | | 350 | 1.3 | | 400 | 1.1 | | 450 | 0.8 | | 500 | 0.5 |Σημείωση
(α) Το δοχείο διαστολής είναι προ-συμπιεσμένο κατά 10 λίτρα και 1 bar πίεση.
(β) Ο συνολικός όγκος νερού 280 λίτρων, είναι προεπιλεγμένος. Εάν το συνολικό νερό αλλάξει λόγω των συνθηκών εγκατάστασης, η προ-πίεση πρέπει να ρυθμιστεί για να διασφαλιστεί η σωστή λειτουργία. Εάν η εσωτερική μονάδα βρίσκεται στην υψηλότερη δυνατή θέση, δεν απαιτείται ρύθμιση.
(γ) Ο ελάχιστος συνολικός όγκος νερού είναι τα 20 λίτρα.
(δ) Για τη ρύθμιση της προ-πίεσης, χρησιμοποιήστε αέριο άζωτο από πιστοποιημένο εγκαταστάτη.
7.8 Επιλογή δοχείου διαστολής
Τύπος:
$$ v = \frac {c \cdot e}{1 - \frac {1 + p _ {1}}{1 + p _ {2}}} $$
V--- Όγκος δοχείου διαστολής
C--- Συνολικός όγκος νερού
P_1 --- Προκαθορισμένη πίεση δοχείου διαστολής
P_2 -- H υψηλότερη πίεση κατά τη λειτουργία του συστήματος (δηλαδή η πίεση δράσης της βαλβίδας ασφαλείας.)
e--Ο συντελεστής διαστολής του νερού (η διαφορά μεταξύ του συντελεστή διαστολής της αρχικής θερμοκρασίας νερού και εκείνου της υψηλότερης θερμοκρασίας νερού.)
| Συντελεστής διαστολής νερού σε διαφορετικές θερμοκρασίες | |
| Θερμοκρασία (°C) Συντελεστής διαστολής ε | |
| 0 0.00013 | |
| 4 | 0 |
| 10 0.00027 | |
| 20 0.00177 | |
| 30 0.00435 | |
| 40 0.00782 | |
| 45 0.0099 | |
| 50 0.0121 | |
| 55 0.0145 | |
| 60 0.0171 | |
| 65 0.0198 | |
| 70 0.0227 | |
| 75 0.0258 | |
| 80 0.029 | |
| 85 0.0324 | |
| 90 0.0359 | |
| 95 0.0396 | |
| 100 0.0434 | |
8. Σύνδεση με τον Σωλήνα
8.1 Σύνδεση σωλήνα εξόδου για εσωτερική & εξωτερική μονάδα
(1) Ευθυγραμμίστε το άκρο διαστολής του χάλκινου σωλήνα με το κέντρο του σύνδεσμου με σπείρωμα. Σφίξτε τα παξιμάδια με τα χέρια σας.
(2) Σφίξτε τα παξιμάδια με δυναμόκλειδο μέχρι να ακούσετε ένα χαρακτηριστικό ήχο «κλικ».
(3) Η κάμψη του σωλήνα προσαρμογής δεν πρέπει να είναι πολύ χαμηλή. Διαφορετικά ο σωλήνας τοποθέτησης μπορεί να σπάσει. Χρησιμοποιήστε λυγιστή σωλήνα όταν λυγίζετε τον σωλήνα προσαρμογής.
(4) Κατά τη σύνδεση της εξωτερικής και της εσωτερικής μονάδας, μην τραβάτε ποτέ τον μεγάλο και τον μικρό σύνδεσμο της εσωτερικής μονάδας με δύναμη, ώστε να αποτρέψετε το ράγισμα των σωλήνων της εσωτερικής μονάδας και την πρόκληση διαρροής.
(5) Ο συνδετικός σωλήνας πρέπει να υποστηρίζεται από μία βάση χωρίς να μεταδίδει το βάρος του σε άλλες μονάδες.

8.2 Τοποθέτηση προστατευτικής στρώσης σε σωλήνα σύνδεσης
(1) Για να αποφευχθούν συμπυκνώματα ή η διαρροή νερού στο σωλήνα σύνδεσης, ο σωλήνας του αερίου και ο σωλήνας του υγρού πρέπει να τυλιχτούν με θερμομόνωση.
(2) Οι σύνδεσμοι της εσωτερικής μονάδας και της εξωτερικής μονάδας πρέπει να είναι τυλιγμένοι με θερμομονωτικά υλικά και να μην έχουν διάκενο στην επιφάνεια του τοίχου της εσωτερικής και της εξωτερικής μονάδας.
(3) Τυλίξτε τον σωλήνα με ταινίες.
- Χρησιμοποιήστε την κολλητική ταινία για να τυλίξετε τον συνδετικό σωλήνα και το καλώδιο σε μία δέσμη. Για να αποφευχθεί η υπερχείλιση του συμπυκνώματος από τον αγωγό αποχέτευσης, ο σωλήνας αποχέτευσης πρέπει να διαχωριστεί από τον συνδετικό σωλήνα και το καλώδιο.
• Τυλίξτε την θερμομονωτική ταινία έτσι ώστε κάθε δακτύλιος της ταινίας να πιέζει το μισό από τον προηγούμενο δακτύλιο.
• Στερεώστε τον τυλιγμένο σωλήνα στον τοίχο με σφιγκτήρα σωλήνα.
- Μην τυλίγετε πολύ σφιχτά την προστατευτική ταινία, γιατί αυτό θα μειώσει την απόδοση της θερμομόνωσης.
- Αφού ολοκληρώσετε τις εργασίες προστασίας και τυλίξετε σωστά τον σωλήνα, κλείστε τις οπές στον τοίχο με στεγανοποιητικά υλικά.


| Μοντέλο | Διατομέςσωληνώσεων | Μήκος Β Επίπεδο Α | Πρόσθετουγρό | ||||
| Αερίου Υγρού Τυπικό | Μέγιστο Τυπικό Μέγιστο | ||||||
| 08kW – 3Ph 1/2" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 10kW – 3Ph 1/2" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 12kW – 3Ph 5/8" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 14kW – 3Ph 5/8" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 16kW – 3Ph 5/8" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 04kW – 1Ph 1/2" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 06kW – 1Ph 1/2" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 08kW – 1Ph 1/2" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 10kW – 1Ph 1/2" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 12kW – 1Ph 5/8" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 14kW – 1Ph 5/8" 1/4" 5m 15m 0m 15m 0g/m | |||||||
| 16kW – 1Ph 5/8" 1/4" 5m 15m 0m 15m 0g/m | |||||||
9. Αισθητήρας θερμοκρασίας αέρα


Σημειώσεις
α) Η απόσταση μεταξύ της μονάδας και του απομακρυσμένου αισθητήρα θερμοκρασίας αέρα πρέπει να είναι μικρότερη από 15 μέτρα λόγω του μήκους του καλωδίου σύνδεσης του απομακρυσμένου αισθητήρα θερμοκρασίας αέρα.
(b) Το ύψος από το δάπεδο είναι περίπου 1,5μ.
(c) Ο απομακρυσμένος αισθητήρας θερμοκρασίας αέρα δεν πρέπει να βρίσκεται σε σημείο που να είναι κρυμμένο όταν η πόρτα είναι ανοιχτή.
(d) Ο απομακρυσμένος αισθητήρας θερμοκρασίας αέρα δε θα πρέπει να βρίσκεται σε σημείο που να επιρεάζεται από εξωτερική πηνή θερμότητας.
e) Ο απομακρυσμένος αισθητήρας θερμοκρασίας αέρα πρέπει να εγκατασταθεί σε σημείο όπου εφαρμόζεται κυρίως η θέρμανση.
(f) Αφού εγκατασταθεί ο απομακρυσμένος αισθητήρας θερμοκρασίας αέρα, πρέπει να γίνει η αντίστοιχη ρύθυιση στον ενσύρματο ελενκτή για να ενεργοποιηθεί και να γίνεται ο έλενχος από το συγκεκριμένο σημείο.
10. Θερμοστάτης
Η εγκατάσταση του θερμοστάτη είναι παρόμοια με αυτήν του απομακρυσμένου αισθητήρα θερμοκρασίας αέρα.

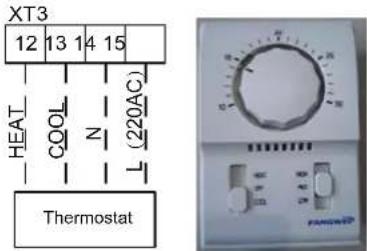

Τρόπος καλωδίωσης θερμοστάτη
(1) Ανοίξτε το μπροστινό κάλυμμα της μονάδας και ανοίξτε το κουτί ελέγχου.
(2) Ανάλογα με την τάση τροφοδοσίας του θερμοστάτη, εάν είναι 230V, βρείτε τους ακροδέκτες XT3 NO. 9-12 και XT6 ως NO.33 \~ 34. Διαφορετικά, εάν είναι 24V, χρησιμοποιήστε τους ακροδέκτες XT5 ως NO. 17 \~ 21;
(3) Αν πρόκειται για θερμοστάτη θέρμανσης / ψύξης, συνδέστε το καλώδιο σύμφωνα με την παραπάνω εικόνα.
ΣΗΜΕΙΩΣΗ
• Μπορεί να παρέχεται τροφοδοσία 220V στον θερμοστάτη από την αντλία θερμότητας.
- Η ρύθμιση της θερμοκρασίας από τον θερμοστάτη (θέρμανση ή ψύξη) πρέπει να βρίσκεται εντός του εύρουρ θερμοκρασίας του προϊόντος.
• Για άλλους περιορισμούς, ανατρέξτε σε προηγούμενες σελίδες σχετικά με τον αισθητήρα θερμοκρασίας απομακρυσμένου αέρα.
- Μην συνδέετε εξωτερικά ηλεκτρικά φορτία. Το καλώδιο 220V AC πρέπει να χρησιμοποιείται μόνο για τον ηλεκτρικό θερμοστάτη.
• Ποτέ μην συνδέετε εξωτερικά ηλεκτρικά φορτία, όπως βαλβίδες, μονάδες fan coil κ.λπ. Εάν είναι συνδεδεμένο, η πλακέτα της μονάδας μπορεί να κατεστραφεί.
• Η εγκατάσταση του θερμοστάτη είναι παρόμοια με αυτήν του απομακρυσμένου αισθητήρα θερμοκρασίας αέρα
11. Δίοδη βάνα
Ο ρόλος της δίοδης βανας 1 είναι ο έλεγχος της ροής του νερού στο ενδοδαπέδιο σύστημα. Όταν η παράμετρος "Floor Config" είναι ρυθμισμένη σε "With" για λειτουργία ψύξης ή θέρμανσης, θα παραμείνει ανοιχτή. Αν είναι ρυθμισμένη σε "Without", θα παραμείνει κλειστη.
Γενικές πληροφορίες
| Τύπος Τροφοδοσία Τρόπος λειτουργίας Υποστηρίζεται | |||
| NO 2-wire 230V 50Hz ~AC | Κλείσιμο ροής νερού Ναί | ||
| Άνοιγμα ροής νερού Ναί | |||
| NC 2-wire 230V 50Hz ~AC | Κλείσιμο ροής νερού Ναί | ||
| Άνοιγμα ροής νερού Ναί | |||
(1) Κανονικός ανοιχτός τύπος. Όταν ΔΕΝ παρέχεται ηλεκτρική τάση, η βάνα είναι ανοιχτή. (Όταν παρέχεται ηλεκτρική τάση, η βανα είναι κλειστή.)
(2) Κανονικός κλειστός τύπος. Όταν ΔΕΝ παρέχεται ηλεκτρική τάση, η βαλβίδα είναι κλειστή. (Όταν η ηλεκτρική τάση παρέχεται, η βαλβίδα είναι κλειστή.)
(3) Τρόπος καλωδίωσης δίοδης βάνας:
Ακολουθήστε τα παρακάτω βήματα για να συνδέσετε τη δίοδη βάνα.
Βήμα 1. Ανοίξτε το μπροστινό κάλυμμα της μονάδας και ανοίξτε το κουτί ελέγχου.

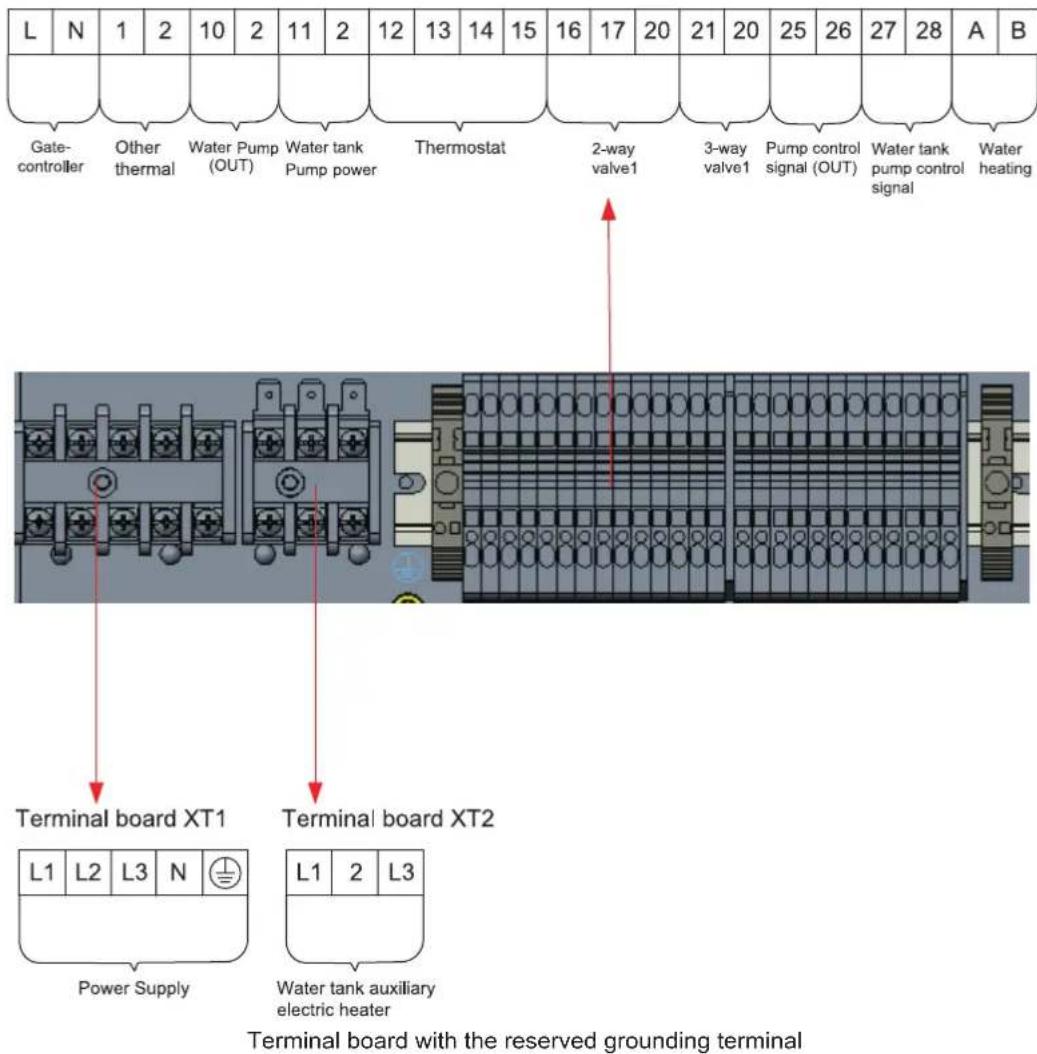

Βήμα 2. Βρείτε τους ακροδέκτες και συνδέστε καλώδια όπως παρακάτω.



⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
• Ο κανονικός ανοικτός τύπος πρέπει να συνδεθεί με καλώδιο (OFF) και καλώδιο (N) για κλείσιμο βαλβίδας σε λειτουργία ψύξης.
• Ο κανονικός κλειστός τύπος πρέπει να συνδέεται με καλώδιο (ΟΝ) και καλώδιο (Ν) για κλείσιμο βαλβίδας σε λειτουργία ψύξης
(ON): Σήμα γραμμής (για κανονικό ανοιχτό τύπο) από PCB σε δίοδη βάνα
(OFF): Σήμα γραμμής (για κανονικό κλειστό τύπο) από PCB σε δίοδη βανα
(N): Ουδέτερο σήμα από PCB σε δίοδη βανα
12. Τρίοδη βανα
Η τρίοδη βάνα 2 απαιτείται για τη σύνδεση του δοχείου ζεστού νερού χρήσης. Ο ρόλος της είναι η εναλλαγή της ροής νερού μεταξύ του κυκλώματος θέρμανσης και του δοχείου ζεστού νερού χρήσης.
Γενικές πληροφορίες
| Τύπος Ισχύς | Τρόπος λειτουργίας | Υποστηρίζεται | |
| SPDT3-wire | 230V 50Hz ~AC | Επιλέγοντας "Ροή Α" μεταξύ "Ροή Α" και "Ροή Β" Yes | |
| Επιλέγοντας "Ροή Β" μεταξύ "Ροή Β" και "Ροή Α" Yes |
(1) SPDT = βανα τριών καλωδίων. Τα δύο καλώδια τροφοδωτούν το μοτέρ της βάνας με φάση και ουδέτερο και το τρίτο όταν θέλουμε μεταγωγή από τη μία θέση στην άλλη δίνει και αυτό φάση.
(2) Ροή Α σημαίνει «ροή νερού από την μονάδα στο κύκλωμα θέρμανσης»
(3) Ροή Β σημαίνει «ροή νερού από την μονάδα προς το δοχείο ζεστού νερού χρήσης».
Ακολουθήστε τα παρακάτω βήματα για να συνδέσετε τη τρίοδη βαλβίδα:
Ακολουθήστε τις παρακάτω διαδικασίες Βήμα 1 \~ Βήμα 2.
Βήμα 1. Ανοίξτε το μπροστινό κάλυμμα της μονάδας και ανοίξτε το κουτί ελέγχου.
Βήμα 2. Βρείτε το μπλοκ ακροδεκτών και συνδέστε τα καλώδια όπως παρακάτω.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ
- Η τρίοδη βάνα θα πρέπει να επιλέγει το κύκλωμα ζεστού νερού χρήσης όταν παρέχεται ηλεκτρική ισχύς στο καλώδιο (ΟΝ) και στο καλώδιο (N).
- Η τρίοδη βάνα πρέπει να επιλέγει το κύκλωμα θέρμανσης όταν παρέχεται ηλεκτρική ισχύς στο καλώδιο (OFF) και στο καλώδιο (N).
(ON): Εντολή μεταγωγής στο κύκλωμα ζεστού νερού χρήσης από την πλακέτα στην τρίοδη βάνα
(OFF): Εντολή μεταγωγής στο κύκλωμα θέρμανσης από την πλακέτα στην τρίοδη βάνα
(N): Ουδέτερο σήμα από την κύρια πλακέτα στη τρίοδη βάνα
13. Άλλη θερμαντική πηγή
Η χρήση μίας επιπλέον πηγής θερμότητας επιτρέπεται από τη μονάδα και ελέγχεται μέσω μίας εντολής 230V όταν η εξωτερική θερμοκρασία είναι χαμηλότερη από το καθορισμένο σημείο για την εκκίνηση της άλλης βοηθητικής πηγής θερμότητας.
Σημείωση: ΔΕΝ ΜΠΟΡΕΙ να εγκατασταθεί άλλη πηγή θερμότητας και προαιρετικός ηλεκτρικός θερμαντήρας ταυτόχρονα.
Βήμα 1. Εγκατάσταση επιπλέον πηγής θερμότητας
Βήμα 2. Ηλεκτρική σύνδεση
L kαι N της επιπλέον πηγής θερμότητας συνδέονται στο ΧΤ2\~4,5.

Βήμα 3. Ρύθμιση στο χειριστήριο
Για την ενεργοποίηση της λειτουργίας επίπλέον πηγής θερμότητας θα πρέπει να επίλεξετε από το κυρίως menu την επιλογή Commission μετά Function και μετά στο menu που θα σας ανοίξει στο Other thermal να επιλέξετε with και στην συνέχεια να ορίσετε τη θερμοκρασία εκκίνησης T-Other switch on καθώς και τη λογική λειτουργίας στην επιλογή Logic.


14. Απομακρυσμένη εντολή εκκίνησης
Εάν υπάρχει Απομακρυσμένη εντολή εκκίνησης, ακολουθήστε τον οδηγό εγκατάστασης:

15. Πλήρωση και Ανάκτηση Ψυκτικού Υγρού
(1) Πριν αποσταλεί από τον κατασκευαστή, η εξωτερική μονάδα έχει γεμίσει με ψυκτικό. Επιπρόσθετο ψυκτικό μπορεί να γεμιστεί κατά την εκτέλεση επιτόπιας σύνδεσης σωληνώσεων.
(2) Ελέγξτε τη βάνα υγρού και τη βάνα αερίου της εξωτερικής μονάδας. Οι βαλβίδες πρέπει να είναι εντελώς κλειστές.

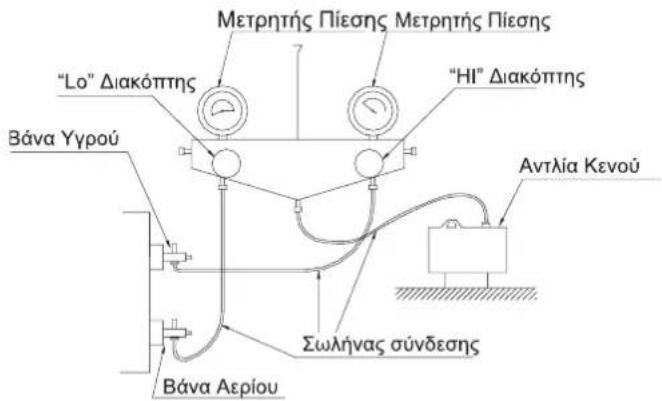

(3) Συνδέστε μια αντλία κενού στη βάνα υγρού και τη βάνα αερίου της εξωτερικής μονάδας για να αφαιρέσετε αέρα από το εσωτερικό της εσωτερικής μονάδας και του σωλήνα σύνδεσης. Ανατρέξτε στην παρακάτω εικόνα:

(4) Αφού επιβεβαιώσετε ότι δεν υπάρχει διαρροή από το σύστημα, όταν ο συμπιεστής δεν είναι σε λειτουργία, φορτίστε επιπλέον ψυκτικό υγρό R32 με καθορισμένη ποσότητα στη μονάδα μέσω του ανοίγματος της βαλβίδας πλήρωσης του σωλήνα υγρού της εξωτερικής μονάδας. Φροντίστε να φορτίσετε την καθορισμένη ποσότητα ψυκτικού σε υγρή κατάσταση στο σωλήνα υγρού. Δεδομένου ότι αυτό το ψυκτικό είναι ένα μικτό ψυκτικό, η προσθήκη του σε μορφή αερίου μπορεί να προκαλέσει αλλαγή της σύνθεσης του ψυκτικού μέσου, αποτρέποντας την κανονική λειτουργία. Πριν τη φόρτιση, ελέγξτε εάν ο κύλινδρος ψυκτικού είναι εξοπλισμένος με σωλήνα σιφονιού ή όχι.
Με σωλήνα Σιφωνιού

Χωρίς σωλήνα Σιφωνιού

ΠΡΟΣΟΧΗ
- Όταν η φόρτιση διακοπεί ή ολοκληρωθεί, ελέγξτε ξανά τη μονάδα αλλά μην αφήσετε τον συμπιεστή να λειτουργήσει.

ΣΗΜΕΙΩΣΗ
- Μη χρησιμοποιείτε μείγμα αερίων ψυκτικού και αέρα ή οξυγόνο για συμπίεση, από φόβο έκρηξης.
16. Συλλογή Ψυκτικού Μέσου
Κατά τη μεταφορά ή την απόρριψη της εσωτερικής/εξωτερικής μονάδας, αντλήστε από το σύστημα ακολουθώντας την παρακάτω διαδικασία, έτσι ώστε να μην απελευθερώνεται ψυκτικό μέσο στην ατμόσφαιρα.
(1) Κλείστε την τροφοδοσία ρεύματος (διακόπτης κυκλώματος).
(2) Συνδέστε τη βαλβίδα χαμηλής πίεσης με τον πολλαπλό μετρητή στο βύσμα φόρτισης (πλευρά χαμηλής πίεσης) στην εξωτερική μονάδα.
(3) Κλείστε τελείως τη βάνα διακοπής υγρού.
(4) Τροφοδοσία ρεύματος (διακόπτης κυκλώματος).
Η εκκίνηση της επικοινωνίας εσωτερικού-εξωτερικού χώρου διαρκεί περίπου 3 λεπτά μετά την ενεργοποίηση του διακόπτη ισχύος. Ξεκινήστε τη λειτουργία άντλησης 3 έως 4 λεπτά μετά την ενεργοποίηση του διακόπτη ισχύος.
(5) Εκτελέστε τη λειτουργία συλλογής ψυκτικού.

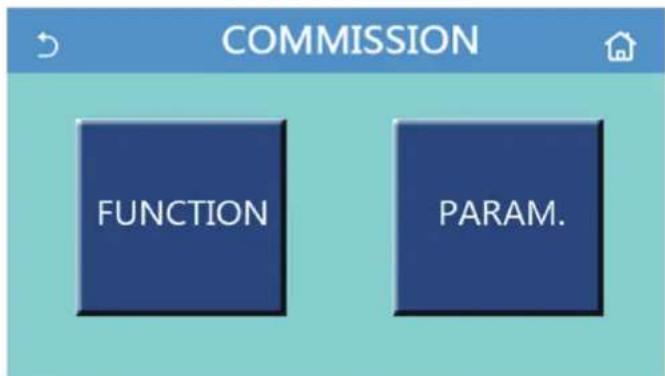

Στη σελίδα ρύθμισης παραμέτρων θέσης, αγγίζοντας το "Refri. recovery", θα έχει πρόσβαση στη σελίδα ανάκτησης ψυκτικού

(6) Κλείστε πλήρως τη σφαιρική βάνα στην πλευρά που βρίσκεται ο σωλήνας αερίου της εξωτερικής μονάδας όταν το μανόμετρο δείχνει 0,05 έως 0 MPa [Μανόμετρο] (περίπου 0,5 έως 0 kgf/cm²) και διακόψτε γρήγορα τη λειτουργία του κλιματιστικού. Όταν το «Refri. recovery» έχει οριστεί σε «On» (Ενεργό), ο πίνακας
ελέγχου θα επιστρέψει στην αρχική σελίδα. Αυτή τη στιγμή, οποιαδήποτε λειτουργία στον πίνακα εκτός από το ΟΝ/ΟFF δεν θα λάβει καμία απόκριση, με ένα παράθυρο διαλόγου προτροπής να εμφανίζεται, λέγοντας " The refrigerant recovery is running!" (Η ανάκτηση ψυκτικού μέσου εκτελείται!) Πατώντας ΟΝ/ΟFF, η ανάκτηση ψυκτικού θα σταματήσει.
(7) Κλείστε το τροφοδοτικό (διακόπτης κυκλώματος), αφαιρέστε τον πολλαπλό μετρητή και, στη συνέχεια, αποσυνδέστε τους σωλήνες ψυκτικού.

ΠΡΟΣΟΧΗ
- Κατά την άντληση του ψυκτικού μέσου, σταματήστε τον συμπιεστή πριν αποσυνδέσετε τους σωλήνες του ψυκτικού μέσου.
- Εάν οι σωλήνες ψυκτικού μέσου αποσυνδεθούν ενώ ο συμπιεστής βρίσκεται σε λειτουργία και η βάνα διακοπής (σφαιρική βαλβίδα) είναι ανοιχτή, η πίεση κατά τον κύκλο ψύξης μπορεί να γίνει εξαιρετικά υψηλή εάν εισέλθει αέρας, προκαλώντας σκάσιμο των σωλήνων, τραυματισμό κ.λπ.
17. Χειρισμός της Μονάδας
Κατά την εγκατάσταση ή τη μετακίνηση της μονάδας, άλλες ουσίες εκτός από το ψυκτικό δεν μπορούν να εισέλθουν στον σωλήνα του ψυκτικού μέσου και δεν πρέπει να παραμείνει αέρας στον σωλήνα.
Εάν εισέλθει αέρας ή άλλη ουσία στον σωλήνα, η πίεση του συστήματος θα αυξηθεί και ο συμπιεστής θα καταστραφεί.
Μην φορτίζετε με ψυκτικό μέσω άλλου τύπου στη μονάδα κατά την εγκατάσταση ή τη μετακίνηση. Διαφορετικά, μπορεί να προκαλέσει πρόβλημα κατά τη λειτουργία, δυσλειτουργία, μηχανική βλάβη ή ακόμη και σοβαρό ατύχημα ασφαλείας.
Εάν το ψυκτικό πρέπει να ανακυκλωθεί κατά τη μετακίνηση ή τη συντήρηση, πρέπει να χρησιμοποιείται μετρητής πίεσης. Θέστε τη μονάδα σε λειτουργία ψύξης και κλείστε τη βάνα στην πλευρά υψηλής πίεσης (βαλβίδα υγρού) εντελώς. Όταν η ένδειξη του μετρητή πίεσης κυμαίνεται από 0\~0,05MPa (περίπου 30s\~40s), κλείστε τελείως τη βάνα στην πλευρά υψηλής πίεσης (βαλβίδα αερίου), κλείστε τη μονάδα και διακόψτε την παροχή ρεύματος.
Εάν ο χρόνος ανακύκλωσης του φυκτικού είναι πολύ μεγάλος, μπορεί να εισχωρήσει αέρας στο σύστημα. Σε αυτήν την περίπτωση, η πίεση του συστήματος θα αυξηθεί και ο συμπιεστής θα καταστραφεί.
Κατά την ανακύκλωση του φυκτικού μέσου, βεβαιωθείτε ότι η βαλβίδα υγρού και η βαλβίδα αερίου έχουν κλείσει τελείως και ότι έχει διακοπεί η παροχή ρεύματος πριν αποσυναρμολογήσετε τον σωλήνα σύνδεσης.
Εάν ο σωλήνας σύνδεσης αποσυναρμολογηθεί όταν ο συμπιεστής εξακολουθεί να λειτουργεί, μπορεί να εισέλθει αέρας στο σύστημα. Σε αυτήν την περίπτωση, η πίεση του συστήματος θα αυξηθεί και ο συμπιεστής θα καταστραφεί.
Κατά την εγκατάσταση της μονάδας, βεβαιωθείτε ότι ο σωλήνας σύνδεσης είναι σωστά συνδεδεμένος πριν θέσετε σε λειτουργία τον συμπιεστή.
Εάν ο συμπιεστής ξεκινήσει πριν ολοκληρωθεί η διαδικασία της σύνδεσης και εάν ανοίξει η βαλβίδα αποκοπής, μπορεί να εισέλθει αέρας στο σύστημα. Σε αυτήν την περίπτωση, η πίεση του συστήματος θα αυξηθεί και ο συμπιεστής θα καταστραφεί.
Η εσωτερική και η εξωτερική μονάδα πρέπει να συνδεθούν σωστά με το απαιτούμενο καλώδιο. Ο ακροδέκτης καλωδίωσης πρέπει να ασφαλίζεται σωστά χωρίς να επηρεάζεται άμεσα από εξωτερικό παράγοντα.
Εάν το καλώδιο δεν είναι σωστά συνδεδεμένο ή ο ακροδέκτης καλωδίωσης δεν έχει ασφαλιστεί σωστά, μπορεί να προκληθεί κίνδυνος πυρκαγιάς.
Το καλώδιο δεν μπορεί να επανατοποθετηθεί ή να επανασυνδεθεί στη μέση.
Όταν το μήκος του καλωδίου σύνδεσης δεν επαρκεί, επικοινωνήστε με το εξουσιοδοτημένο κέντρο service για να αγοράσετε ένα εξειδικευμένο καλώδιο επαρκούς μήκους.
18. Εγκατάσταση δοχείου ζεστού νερού χρήσης
18.1 Τοποθέτηση
Το δοχείο πρέπει να εγκατασταθεί και να διατηρείται σε οριζόντια θέση εντός 5m και κάθετα εντός 3m από την εσωτερική μονάδα Μπορεί να εγκατασταθεί στο δωμάτιο.
Το δοχειο πρέπει να εγκατασταθεί κάθετα το κάτω μέρος στο έδαφος, να μην ανασταλεί ποτέ. Η θέση εγκατάστασης πρέπει να είναι αρκετά σταθερή και η δεξαμενή νερού πρέπει να στερεώνεται στον τοίχο με μπουλόνια για να αποφευχθεί η δόνηση, όπως φαίνεται στο ακόλουθο σχήμα. Πρέπει επίσης να ληφθεί υπόψη η χωρητικότητα του δοχείου νερού κατά την εγκατάσταση.

Η ελάχιστη απόσταση από δοχείο με εύφλεκτα υλικά πρέπει να είναι 500 mm.

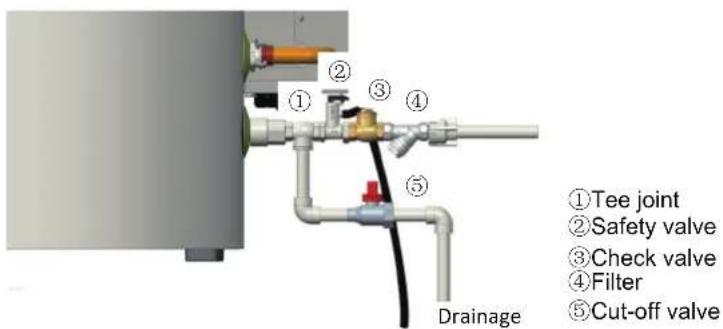

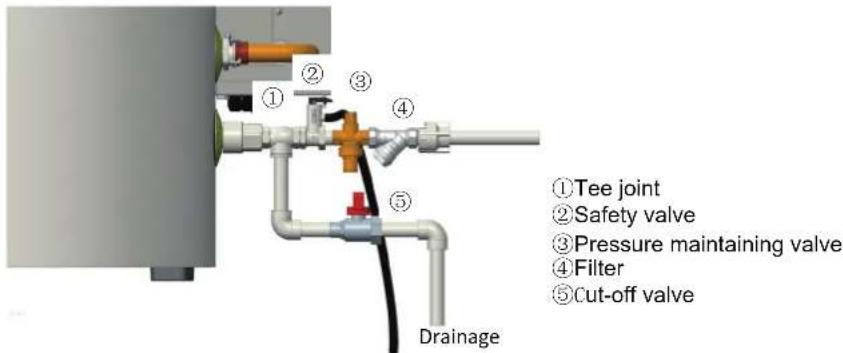

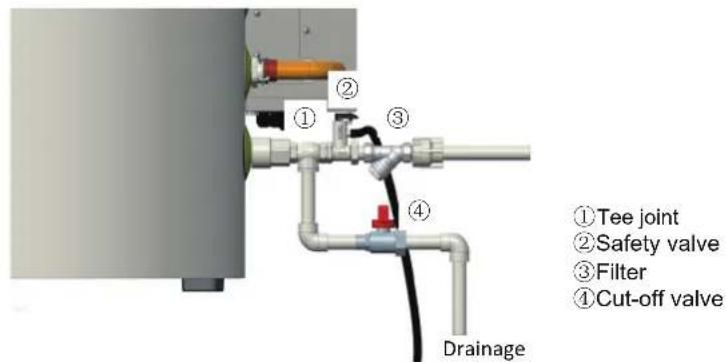

Θα πρέπει να υπάρχει σωλήνας νερού, σύνδεσμος ζεστού νερού και αποστράγγιση δαπέδου κοντά στη δοχείο, ώστε να είναι δυνατή η αναπλήρωση νερού, παροχή ζεστού νερού και αποστράγγιση του.
Σύνδεση εισόδου / εξόδου νερού : Συνδέστε τη βαλβίδα ασφαλείας που συνοδεύει τη μονάδα (με το βέλος να δείχνει προς το δοχείο) με την είσοδο νερού του δοχείου με σωλήνα PPR σύμφωνα με το παρακάτω σχήμα, και στεγανώστε καλά. Το άλλο άκρο της βαλβίδας ελέγχου ασφαλείας πρέπει να συνδέεται με την παροχή νερού. Συνδέστε τον σωλήνα ζεστού νερού και την έξοδο νερού του δοχείου με σωλήνα PPR.

Σημείωση
Για ασφαλή χρήση νερού, η έξοδος νερού / είσοδος δεξαμενής νερού πρέπει να συνδέεται με ένα ορισμένο μήκος σωλήνα PPR, L ≥70 × R2 (cm, R είναι η εσωτερική ακτίνα του σωλήνα).
Επιπλέον, πρέπει να γίνεται συντήρηση θερμότητας και δεν μπορεί να χρησιμοποιηθεί μεταλλικός σωλήνας.
Για την πρώτη χρήση, η δεξαμενή νερού πρέπει να είναι γεμάτη με νερό πριν ενεργοποιηθεί η τροφοδοσία.
18.2 Διάσταση και παράμετρος της δεξαμενής νερού


| Μοντέλο SXTVD300LC/B-E SXTVD300LC/B-M | |||
| Διαστάσεις ( Διάμετρος x Ύψος) Φ620×1585 Φ620×1585 | |||
| Συσκεασία ( Π x B x Y)(mm) | 815×920×1745 | 815×920×1745 | |
| Καθαρό βάρος | kg | 105 | 105 |
| Μεικτό βάρος | kg | 132 | 132 |
| Διαστάσεις αναμονών | |
| Περιγραφή | Σπείρωμα αναμονών |
| Έξοδος ζεστού νερού δοχείου ZNX | 3/4"Female BSP |
| Αναμονές εναλλάκτη αντλίας νερού | 3/4"Female BSP |
| Είσοδος ζεστού νερού δοχείου ZNX | 3/4"Female BSP |
| Σωλήνας συνδέσμου | 3/4"Female BSP |
18.3 Σύνδεση υδραυλικού κυκλώματος
(1) Εάν η σύνδεση μεταξύ δεξαμενής νερού και μονάδας πρέπει να γίνει μέσω του τοίχου, ανοίξτε μια τρύπα φ70 για πέρασμα σωλήνα κυκλοφορίας νερού. Δεν είναι απαραίτητο εάν η τρύπα δεν χρειάζεται.
(2) Προετοιμασία σωλήνων σύνδεσης: Οι σωλήνες εξόδου / εισόδου νερού από τη μονάδα θα πρέπει να είναι σωλήνας ζεστού νερού, συνιστάται σωλήνας PPR με ονομαστική εξωτερική διάμετρο των σειρών dn25 και S2.5 (πάχος τοιχώματος 4,2 mm). Ο σωλήνας εισόδου κρύου νερού και ο σωλήνας εξόδου ζεστού νερού του δοχείου ZNX πρέπει επίσης να είναι σωλήνας ζεστού νερού, συνιστάται σωλήνας PPR με ονομαστική εξωτερική διάμετρο των σειρών dn20 και S2.5 (πάχος τοιχώματος 3,4 mm). Εάν χρησιμοποιηθούν άλλοι μονωμένοι σωλήνες, ανατρέξτε στις παραπάνων διαστάσεις για εξωτερική διάμετρο και πάχος τοιχώματος.
(3) Εγκατάσταση σωλήνων εισόδου / εξάδου νερού από τη μονάδα: συνδέστε την είσοδο νερού της μονάδας με την έξοδο του εναλλάκτη του δοχείου ZNX και την έξοδο νερού της μονάδας με την είσοδο του εναλλάκτη του δοχείου ZNX.
(4) Εγκατάσταση σωλήνων εισόδου / εξόδου νερού του δοχείου ZNX: πρέπει να εγκατασταθεί η βαλβίδα ασφαλείας, το φίλτρο και η βαλβίδα αποκοπής για το σωλήνα εισόδου νερού σύμφωνα με το σχέδιο εγκατάστασης της μονάδας. Απαιτείται τουλάχιστον μια βαλβίδα αποκοπής για τον σωλήνα εξόδου νερού.
(5) Εγκατάσταση σωλήνων εκκένωσης στο κάτω μέρος του δοχείου ZNX: συνδέστε ένα κομμάτι σωλήνα PPR στην έξοδο αποστράγγισης του δοχείου ZNX με την αποχέτευση. Πρέπει να εγκατασταθεί βαλβίδα αποκοπής στη μέση του σωλήνα αποστράγγισης και σε σημείο όπου βρίσκεται εύκολο στη χρήση από τους χρήστες.
(6) Μετά τη σύνδεση όλων των αγωγών εκτελέστε πρώτα δοκιμή διαρροής. Μετά από αυτό, στερεώστε σωλήνες νερού, τον αισθητήρα θερμοκρασίας νερού και τα καλώδια με ταινίες περιτυλίγματος που συνοδεύουν την μονάδα.
(7) Ανατρέξτε στο σκίτσο εγκατάστασης της μονάδας για λεπτομέρειες.

| Περιγραφή Σπείρωμα αναμονών | |
| Αναμονές εναλλάκτη αντλίας νερού 1"Male BSP | |
| Είσοδος ζεστού νερού δοχείου ZNX 3/4"Female BSP | |
| Είσοδος ζεστού νερού δοχείου ZNX 3/4"Female BSP | |
| 'Εξοδος ζεστού νερού δοχείου ZNX 3/4"Female BSP |
| Κωδικός Ονομασία Ποσότητα Λειτουργία | |||
| 01842800004P01 | Βάση στερέωσης 2 Στερεώστε | το δοχείο ZNX στον τοίχο | |
| 70210087 Bíđa | M6X16 4 / | ||
| 70110066 Bíđa | M8X60 2 / | ||
| 0738280101 Baλβίδα ασφαλειας 1/2 1 / | |||
| 035033000012 | Σύνδεσμος σωλήνων νερού | 1 | Συνδέστε το σωλήνα νερού και τον σωλήνα εισαγωγής νερού |
| 06332800003 Παξιμάδι 1 Εγκαταστήστε τον σύνδεσμο 3 κατευθύνσεων | |||
| 75042805 | Τσιμούχα | 2 | Sealing function, see below blue circle |
| 030059000120 | Υποδομή σωλήνα εισαγωγής νερού | 2 | / |
| 05332800002 | Σωλήνας αποχέτευσης | 1 | Ο σωλήνας αποστράγγισης που χρησιμοποιεί για την βαλβίδα εκτένωσης για την αποστράγγιση του νερού |
| 70814016 | Σφυκτηρας σωλήνα φ13 | 1 | Στερεώστε το σωλήνα αποστράγγισης |
| 2690280000502 Εξαρτημα στερέωση | 1 | Στερεώστε τη δεξαμενή νερού και αποφύγετε την εμφάνιση ζημιών στο δοχείο νερού | |
| 0184280000502P | Ιμάντας στερέωσης | 1 | Στερεώστε τη δεξαμενή νερού στον τοίχο |
Σημειώσεις
(α) Η απόσταση μεταξύ της εσωτερικής μονάδας και της δεξαμενής νερού δεν πρέπει να υπερβαίνει τα 5m επίπεδα και τα 3m κάθετα. Εάν είναι υψηλότερη, επικοινωνήστε μαζί μας. Συνιστάται το δοχείο να τοποθετείτε χαμηλότερα από την μονάδα.
(β) Προετοιμάστε τα υλικά σύμφωνα με την παραπάνω διάσταση των συνδέσμων. Εάν έχει εγκατασταθεί βαλβίδα διακοπής έξω από το δωμάτιο, συνιστάται σωλήνας PPR για την αποφυγή βλάβης απο παγετό.
(γ) Οι σωλήνες νερού δεν μπορούν να εγκατασταθούν έως ότου τοποθετηθεί η ηλεκτρική αντισταση. Μην αφήνετε τη σκόνη και άλλα σωματίδια να εισέλθουν στο σύστημα αγωγών κατά την εγκατάσταση των σωλήνων σύνδεσης.
(δ) Μετά τη σύνδεση όλων των σωληνώσεων νερού, εκτελέστε πρώτα τη δοκιμή διαρροής. Μετά από αυτό, κάντε συντήρηση θερμότητας συστήματος οδών νερού · Εν τω μεταξύ, δώστε περισσότερη προσοχή στις βαλβίδες και τους συνδέσμους σωλήνων. Εξασφαλίστε αρκετό πάχος απο μονωμένο βαμβάκι. Εάν είναι απαραίτητο, εγκαταστήστε τη συσκευή θέρμανσης για αγωγό για να αποφύγετε το πάγωμα του αγωγού.
(ε) Το ζεστό νερό που παρέχεται από το δοχείο εξαρτάτε από την πίεση του νερού στην παροχή του και γι'auto θα πρέπει να είναι πάντα συνδεδεμένο με αυτήν.
(στ) Κατά τη χρήση, η βάνα της παροχής νερού θα πρέπει να είναι πάντα ανοικτή.
18.4 Ηλεκτρολογική σύνδεση
18.4.1 Αρχή καλωδίωσης
Γενικές αρχές
(1) Τα καλώδια, ο εξοπλισμός και οι σύνδεσεις που παρέχονται στον πίνακα πρέπει να συμμορφώνονται με τους ισχύοντες τοπικούς κανονισμούς και τις τεχνικές απαιτήσεις.
(2) Μόνο πιστοποιημένοι ηλεκτρολόγοι επιτρέπεται να πραγματοποιούν την συνδεση του μηχανήματος
(3) Πριν ξεκινήσει η εργασία σύνδεσης, βεβαιωθείτε ότι η ηλεκτρική παροχή έχει διακοπεί.
(4) Ο εγκαταστάτης είναι υπεύθυνος για οποιαδήποτε ζημιά λόγω λανθασμένης σύνδεσης του εξωτερικού κυκλώματος.
(5) Προσοχή --- ΠΡΕΠΕΙ να χρησιμοποιούνται καλώδια χαλκού.
(6) Σύνδεση καλωδίου τροφοδοσίας στον ηλεκτρικό πίνακα της μονάδας.
(7) Τα καλώδια τροφοδοσίας πρέπει να τοποθετηθούν μέσω καλωδίωσης καλωδίων, σωλήνων αγωγών ή καναλιού καλωδίων
(8) Τα καλώδια τροφοδοσίας που πρέπει να συνδεθούν στον ηλεκτρικό πίνακα πρέπει να προστατεύονται με καουτσούκ ή πλαστικό προς αποφυγή ξυσίματος σε μεταλλική επιφάνεια.
(9) Τα καλώδια τροφοδοσίας κοντά στο ηλεκτρικό περίβλημα της μονάδας πρέπει να στερεωθούν αξιόπιστα για να τοποθετηθεί ο ακροδέκτης ισχύος στον πίνακα απαλλαγμένο απο εξωτερική δύναμη.
(10) Το καλώδιο τροφοδοσίας πρέπει να γειωθεί αξιόπιστα
18.4.2 Χαρακτηριστικά καλωδίου τροφοδοσίας και διακόπτη διαρροής
Οι προτεινόμενες διατομές των καλωδίων τροφοδοσίας και οι τύποι διακόπτη διαρροής αναγράφονται στον παρακάτω πίνακα.
| Μοντέλο | Παροχή ρεύματος Ασφάλεια | Ελάχιστη διατομή αγωγού γείωσης | Ελάχιστη διατομή αγωγού παροχής ρευματος |
| V,Ph,Hz (A) (mm) | 2) (mm) | ||
| THSSDOU08/3 (outdoor) | 400V 3N~,50Hz | 16 2.5 2.5 | |
| THSSDOU10/3 (outdoor) 16 2.5 2.5 | |||
| THSSDIU08/3 (indoor) 20 4.0 4.0 | |||
| THSSDIU10/3 (indoor) 20 4.0 4.0 | |||
| THSSDOU12/3 (outdoor) 16 2.5 2.5 | |||
| THSSDOU14/3 (outdoor) 16 2.5 2.5 | |||
| THSSDOU16/3 (outdoor) 16 2.5 2.5 | |||
| THSSDIU12/3 (indoor) 20 4.0 4.0 | |||
| THSSDIU14/3 (indoor) 20 4.0 4.0 | |||
| THSSDIU16/3 (indoor) 20 4.0 4.0 | |||
| THSSDOU04/1 (outdoor) | 230VAC,1Ph,50Hz | 16 2.5 2.5 | |
| THSSDOU06/1 (outdoor) 16 2.5 2.5 | |||
| THSSDOU08/1 (outdoor) 25 4.0 4.0 | |||
| THSSDOU10/1 (outdoor) 25 4.0 4.0 | |||
| THSSDOU12/1 (outdoor) 40 6.0 6.0 | |||
| THSSDOU14/1 (outdoor) 40 6.0 6.0 | |||
| THSSDOU16/1 (outdoor) 40 6.0 6.0 | |||
| THSSDIU04/1 (indoor) 20 6.0 6.0 | |||
| THSSDIU06/1 (indoor) 20 6.0 6.0 | |||
| THSSDIU08/1 (indoor) 40 6.0 6.0 | |||
| THSSDIU10/1 (indoor) 40 6.0 6.0 | |||
| THSSDIU12/1 (indoor) 40 6.0 6.0 | |||
| THSSDIU14/1 (indoor) 40 6.0 6.0 | |||
| THSSDIU16/1 (indoor) 40 6.0 6.0 |
Σημειώσεις
(α) Ένα ρελέ διαφυγής είναι απαραίτητο για πρόσθετη εγκατάσταση. Εάν χρησιμοποιούνται ρελέ διαφυγής ο χρόνος απόκρισης δράσης πρέπει να είναι μικρότερος από 0,1 δευτερόλεπτο, το κύκλωμα διαρροής πρέπει να είναι 30mA.
(β) Οι παραπάνω προτεινόμενες διάμετροι καλωδίου ισχύος καθορίζονται με βάση την υπόθεση ότι η απόσταση από τον ηλεκτρολογικό πίνακα διανομής στη μονάδα είναι λιγότερο από 75m. Εάν τα καλώδια είναι τοποθετημένα σε απόσταση 75m έως 150m, η διάμετρος του καλωδίου τροφοδοσίας πρέπει να αυξηθεί σε περαιτέρω βαθμό.
(c) Η παροχή ισχύος πρέπει να είναι ονομαστικής τάσης της μονάδας και ειδική ηλεκτρική γραμμή για κλιματισμό.
(d) Όλες οι ηλεκτρικές εγκαταστάσεις θα πραγματοποιούνται από επαγγελματίες τεχνικούς σύμφωνα με την τοπική νομοθεσία και κανονισμούς.
(e) Βεβαιωθείτε ότι η γείωση και το καλώδιο γείωσης θα πρέπει να συνδέονται με τον ειδικό εξοπλισμό γείωσης του κτιρίου και πρέπει να εγκατασταθούν από επαγγελματίες τεχνικούς.
(f) Οι προδιαγραφές του διακόπτη και του καλωδίου τροφοδοσίας που αναφέρονται στον παραπάνω πίνακα
καθορίζονται με βάση τη μέγιστη ισχύς (μέγιστο ρεύμα) της μονάδας.
(g) Τα χαρακτηριστικά του καλωδίου τροφοδοσίας που αναφέρονται στον παραπάνω πίνακα ισχύουν για μονωμένους πολλαπλούς αγωγούς που λειτουργούν σε θερμοκρασία 40 °C και ανθεκτικό στα 90 °C (βλ. IEC 60364-5-52).
Εάν αλλάξουν οι συνθήκες λειτουργίας, πρέπει να τροποποιηθούν σύμφωνα με το σχετικό εθνικό πρότυπο.
(h) Τα χαρακτηριστικά του διακόπτη που αναφέρονται στον παραπάνω πίνακα ισχύουν για λειτουργία του με θερμοκρασία 40 °C. Εάν αλλάξουν οι συνθήκες λειτουργίας, πρέπει να τροποποιηθούν σύμφωνα με το σχετικό εθνικό πρότυπο.
19. Ηλεκτρολογικό σχέδιο
19.1 Πλακέτα ελέγχου

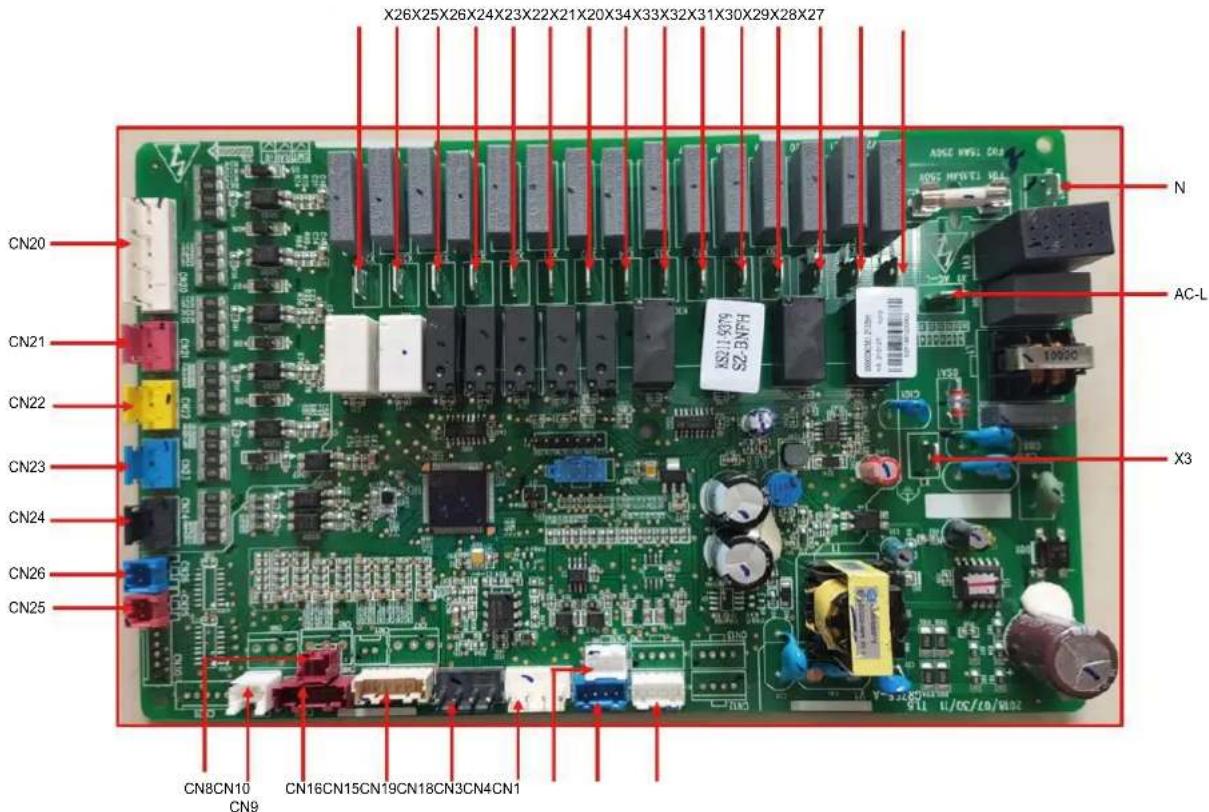

THSSDIU04/1, THSSDIU06/1

| Ονοματολογία | Περιγραφή |
| AC-L | Ηλεκτρικό καλώδιο τροφοδοσίας |
| N | Ουδέτερο καλώδιο τροφοδοσίας |
| X3 | Γείωση |
| X20 | Ηλεκτρική αντισταση δοχείου ZNX |
| X21 | 1ο βήμα προαιρετικής ηλεκτρικής Αντίστασης |
| X22 | 2ο βήμα προαιρετικής ηλεκτρικής Αντίστασης |
| X23 | Εντολή λειτουργίας άλλης θερμαντικής πηγής 220V AC |
| X24 | Κατοχυρωμένα |
| X25 | Ηλεκτρική αντίσταση για τον πλακοειδή εναλλάκτη θερμότητας |
| X26 | Κατοχυρωμένα |
| X27 | Δίοδη ηλεκτρική 1 βάνα NO |
| X28 | Δίοδη ηλεκτρική 1 βάνα NC |
| X29 | Έλεγχος φορτίου υψηλής ισχύος |
| X30 | Έλεγχος φορτίου υψηλής ισχύος |
| X31 | Τρίοδη ηλεκτρική βάνα 1 NO |
| Ονοματολογία Περιγραφή | |
| X32 Τρίοδη | ηλεκτρική βάνα 1 NC |
| X33 Τρίοδη | ηλεκτρική βάνα 2 NO (δοχείου ZNX) |
| X34 Τρίοδη | ηλεκτρική βάνα 2 NC (δοχείου ZNX) |
| CN18 Επαφή | αντλίας νερού μεταβλητής - συχνότητας |
| CN19 Επαφή | αντλίας νερού μεταβλητής - συχνότητας |
| CN15 Αισθητήρας | θερμοκρασίας 20K (νερό εισόδου) |
| CN15 Αισθητήρας | θερμοκρασίας 20K (νερό εξόδου) |
| CN15 Αισθητήρας | θερμοκρασίας 20K (νερό εξόδου) |
| CN16 Αισθητήρας | θερμοκρασίας 20K (γραμμή ψυκτικού αερίου) |
| CN16 Αισθητήρας | θερμοκρασίας 10K (νερού προσαγωγής από τη βοηθητική ηλεκτρική αντίσταση) |
| CN16 Αισθητήρας | θερμοκρασίας 20K (κατοχυρωμένος) |
| CN8 Αισθητήρας | θερμοκρασίας 15K (δωμάτιο) (CN5) |
| CN9 Αισθητήρας | θερμοκρασίας 10K (δωμάτιο) (CN6) |
| CN7 Αισθητήρας | θερμοκρασίας |
| CN6 Αισθητήρας | θερμοκρασίας (CN9) |
| CN5 Αισθητήρας | θερμοκρασίας (CN8) |
| CN20 Θερμοστάτης | |
| CN21 Θερμικό προστασίας | βοηθητικής ηλεκτρικής αντίστασης 1 |
| CN22 Θερμικό προστασίας | βοηθητικής ηλεκτρικής αντίστασης 2 |
| CN23 Θερμικό προστασίας | βοηθητικής ηλεκτρικής αντίστασης δοχείου ZNX |
| CN24 Απομακρυσμένη επαφή ON-OFF | |
| CN25 Διακόπτης ροής | |
| CN26 Κατοχυρωμένος | |
| CN3 485-2-επικοινωνία χωρίς 12V 3-pin | |
| CN4 485-2 επικοινωνία με 12V 4-pin | |

| Ονοματολογία Περιγραφή | |
| AC-L Φάση Καλωδίου Τροφοδοσίας | |
| L3 Ουδέτερος Καλωδίου | Τροφοδοσίας |
| PE Γείωση | |
| HEAT-B Αντίσταση | |
| HEAT-C Αντίσταση Συμπιεστή | |
| 2WAY Reserved | |
| 4WAY Πηνίο 4-οδης | |
| OFAN DC motor | |
| LPS-C Πρεσοστάτης χαμηλής ψύξης | |
| LPS-H Πρεσοστάτης χαμηλής θέρμανσης | |
| HPS Πρεσοστάτης υψηλής | |
| HPP Αισθητήρας πίεσης υψηλής | |
| FA Πηνίο εκτονωτικής βαλβίδας 1 | |
| FB Πηνίο εκτονωτικής βαλβίδας 2 | |
| T_SENSOR1 1,2:Κατάθληψη 3,4: Αναρρόφηση 5,6:Outdoor | |
| T_SENSOR 1,2: Είσοδος economizer 3,4: Έξοδος economizer 5,6: defrosting | |
| CN9 Επικοινωνία 485-2 χωρίς 12V 3-pin | |

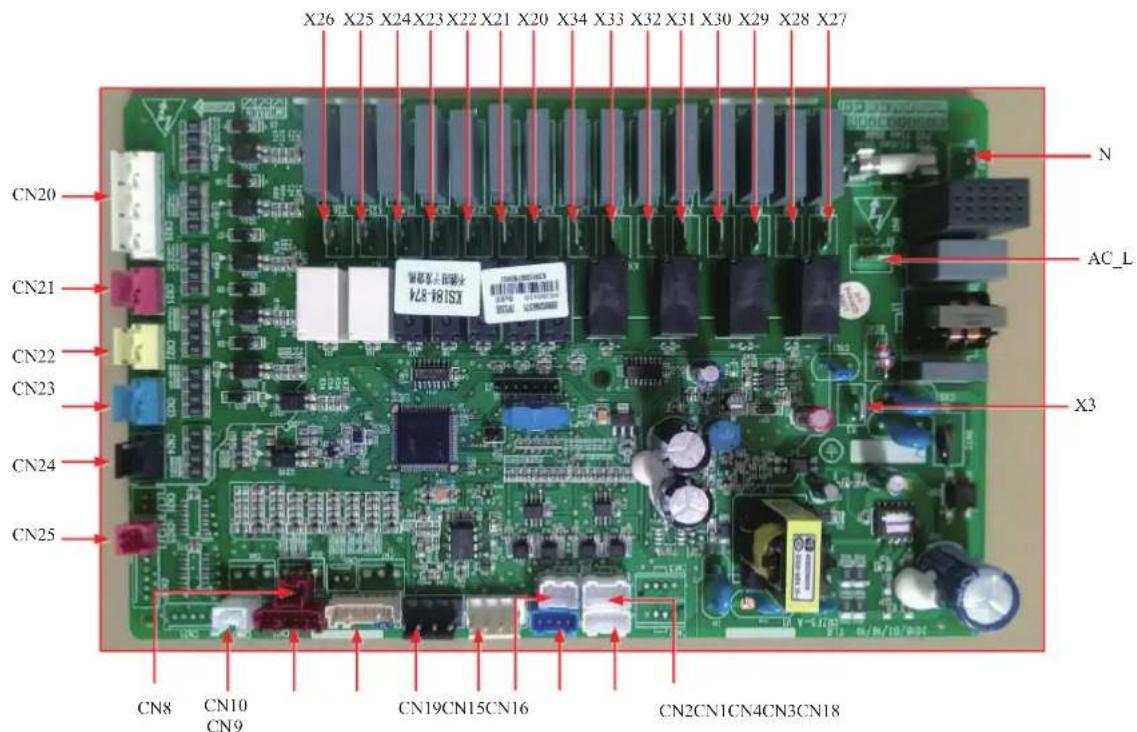

(11) THSSDIU08/1, THSSDIU10/1, THSSDIU12/1, THSSDIU14/1, THSSDIU16/1, THSSDIU08/3, THSSDIU10/3, THSSDIU12/3, THSSDIU14/3, THSSDIU16/3

| Ονοματολογία | Περιγραφή |
| AC-L | Παροχή ρεύματος |
| N | Ουδέτερος |
| X3 | Γείωση |
| X20 | Αντίσταση ZNX |
| X21 | Αντίσταση ZNX 1 |
| X22 | Αντίσταση ZNX 2 |
| X23 | Άλλες πηγές θέρμανσης 220VAC |
| X24 | Reserved |
| X25 | Reserved |
| X26 | Reserved |
| X27 | 2-way valve 1 is normally open |
| X28 | 2-way valve 1 is normally closed |
| X29 | Reserved |
| X30 | Reserved |
| X31 | Reserved |
| X32 | Reserved |
| X33 | Reserved |
| X34 | 3-οδη |
| CN30 | Σήμα οδήγησης ενσωματωμένου κυκλοφορητή (PWM) |
| CN31 | Σήμα οδήγησης βοηθητικού κυκλοφορητή (PWM) |
| CN18 | 20K αισθητήριο θερμοκρασίας εισόδου νερού |
| Ονοματολογία Περιγραφή | |
| CN19 20K αισθητήριο θερμοκρασίας εξόδου νερού | |
| CN15 20K αισθητήριο θερμοκρασίας γραμμής υγρού | |
| CN15 20K αισθητήριο θερμοκρασίας εξόδου νερού | |
| CN15 20K αισθητήριο θερμοκρασίας γραμμής υγρού | |
| CN16 20K αισθητήριο θερμοκρασίας γραμμής αερίου | |
| CN16 10K αισθητήριο θερμοκρασίας εξόδου νερού βοηθητικής αντίστασης | |
| CN16 Rreserved | |
| CN8 Αισθητήριο θερμοκρασίας δωμάτιου | |
| CN9 Αισθητήριο θερμοκρασίας δοχείο νερού | |
| CN7 Rreserved | |
| CN6 Rreserved | |
| CN5 Rreserved | |
| CN20 Thermostat | |
| CN21 Προστασία ηλεκτρικής αντίστασης 1 | |
| CN22 Προστασία ηλεκτρικής αντίστασης 2 | |
| CN23 Προστασία ηλεκτρικής αντίστασης δοχείου νερού | |
| CN24 Gate-control | |
| CN25 Διακόπτης ροής | |
| CN26 Reserved | |
| CN3 Επικοινωνία με την εξωτερική μονάδα | |
| CN4 Επικοινωνία με το χειριστήριο | |

| Ονοματολογία Περιγραφή | |
| AC-L Παροχή ρεύματος | |
| N Ουδέτερος | |
| PWR1 Reserved | |
| F1 Ασφάλεια | |
| 4V 4-οδη βαλβίδα | |
| VA-1 Ηλεκτρική αντίσταση βάσης μονάδας | |
| HEAT Ηλεκτρική αντίσταση συμπιεστής | |
| DC-MOTORO Reserved | |
| DC-MOTORO1 Ανεμιστήρας | |
| FA EXV 1 | |
| FB EXV 2 | |
| T_SENSOR2 1,2: περιβάλλοντος 3,4:κατάθλιψης 5,6: αναρρόφησης | |
| T_SENSOR1 1,2: economizer inlet; 3,4: economizer outlet; 5,6: defrost | |
| H_PRESS Αισθητήριο πίεσης υψηλής | |
| HPP Πρεσοστάτης υψηλής | |
| LPP Πρεσοστάτης χαμηλής θέρμανσης | |
| CN2 Πρεσοστάτης χαμηλής ψύξης | |
| CN7 Επικοινωνία με την εσωτερική μονάδα | |
| CN8 Reserved | |
| CN9 Reserved | |
| COM_ESPE1 Reserved | |
| COM_ESPE2 Επικοινωνία | |
| CN5 Reserved | |

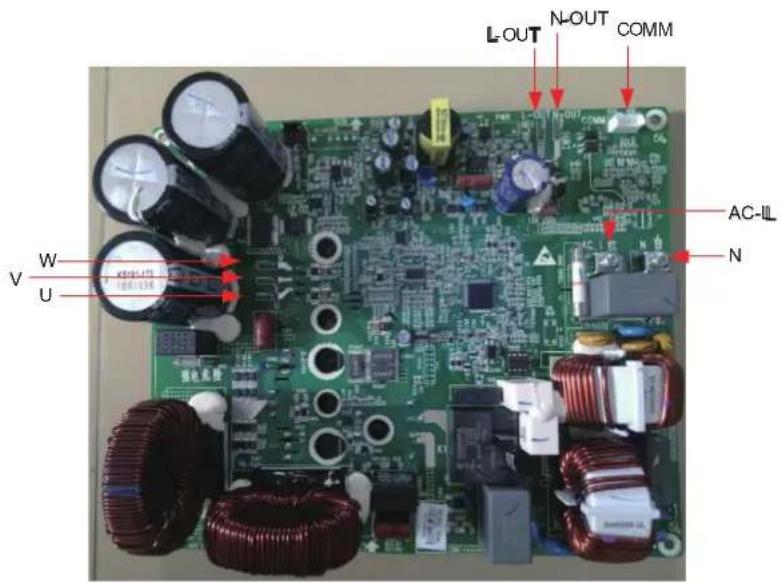

(12) THSSDOU08/1, THSSDOU10/1

| Ονοματολογία Περιγραφή | |
| AC-L | Φάση είσοδος |
| N | Ουδέτερος είσοδος |
| L-OUT | Φάση έξοδος |
| N-OUT | Ουδέτερος |
| COMM | Επικοινωνία |
| U | Συμπιεστής U |
| V | Συμπιεστής V |
| W | Συμπιεστής W |

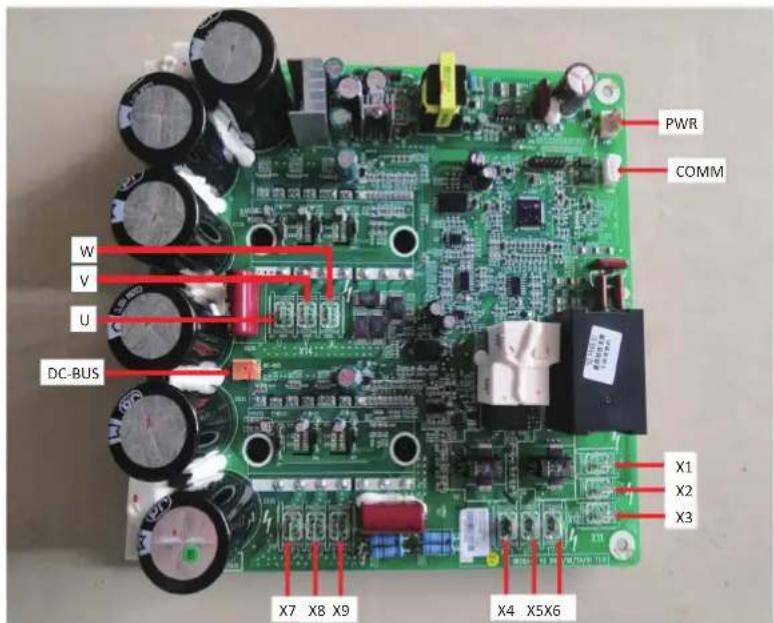

(13) THSSDOU08/3, THSSDOU10/3

| Ονοματολογία Περιγραφή | |
| X1/ X2/X3 Τριφασική είσοδος | |
| X4/ X5/X6 Είσοδος reactor | |
| X7/ X8/X9 reactor (output) | |
| U/V/W Συμπιεστής | |
| PWR Διακόπτης | |
| COMM UART επικονωνία | |
| DC-BUS Τερματικό | |
(14) THSSDOU12/1, THSSDOU14/1, THSSDOU16/1

| Ονοματολογία Περιγραφή | |
| AC-L L-OUT Φάση | |
| N N-OUT Ουδέτερος | |
| L1-1 To PFC inductor καφέ | |
| L1-2 To PFC inductor λευκό | |
| L2-1 To PFC inductor κίτρινο | |
| L2-2 To PFC inductor μπλέ | |
| COMP Wiring board (3-pin)(DT-66BO1W-03)(μεταβλητή συχνότητα) | |
| COMM Επικοινωνία[1-3.3V,2-TX,3-RX,4-GND] | |
| DC-BUS DC-BUS Pin for electric discharge of the high-voltage bar during test | |
| PWR Είσοδος [1-GND,2-18V,3-15V] | |
| DC-BUS1 Pin for electric discharge of the high-voltage bar during test | |

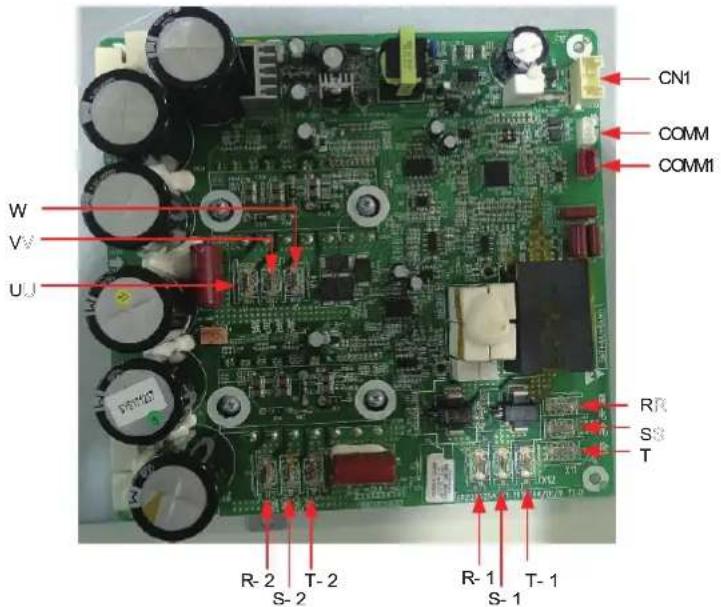

(15) THSSDOU12/3, THSSDOU14/3, THSSDOU16/3

| Ονοματολογία Περιγραφή | |
| W | Σύνδεση με συμπιεστή phase-W |
| U | Σύνδεση με συμπιεστή phase-U |
| V | Σύνδεση με συμπιεστή phase-V |
| R-2 | Σύνδεση με reactor (input) |
| S-2 | |
| T-2 | |
| R-1 | Σύνδεση με reactor (input) |
| S-1 | |
| T-1 | |
| R | Σύνδεση με φίλτρο L1-F |
| S | Σύνδεση με φίλτρο L2-F |
| T | Σύνδεση με φίλτρο L3-F |
| COMM1 | Reserved |
| COMM | Επικοινωνία |
| CN1 | Διακόπτης |
19.2 Нлектрикή καλωδίωση
19.2.1 Αρχή καλωδίωσης
Ανατρέξτε στην Ενότητα 18.4.

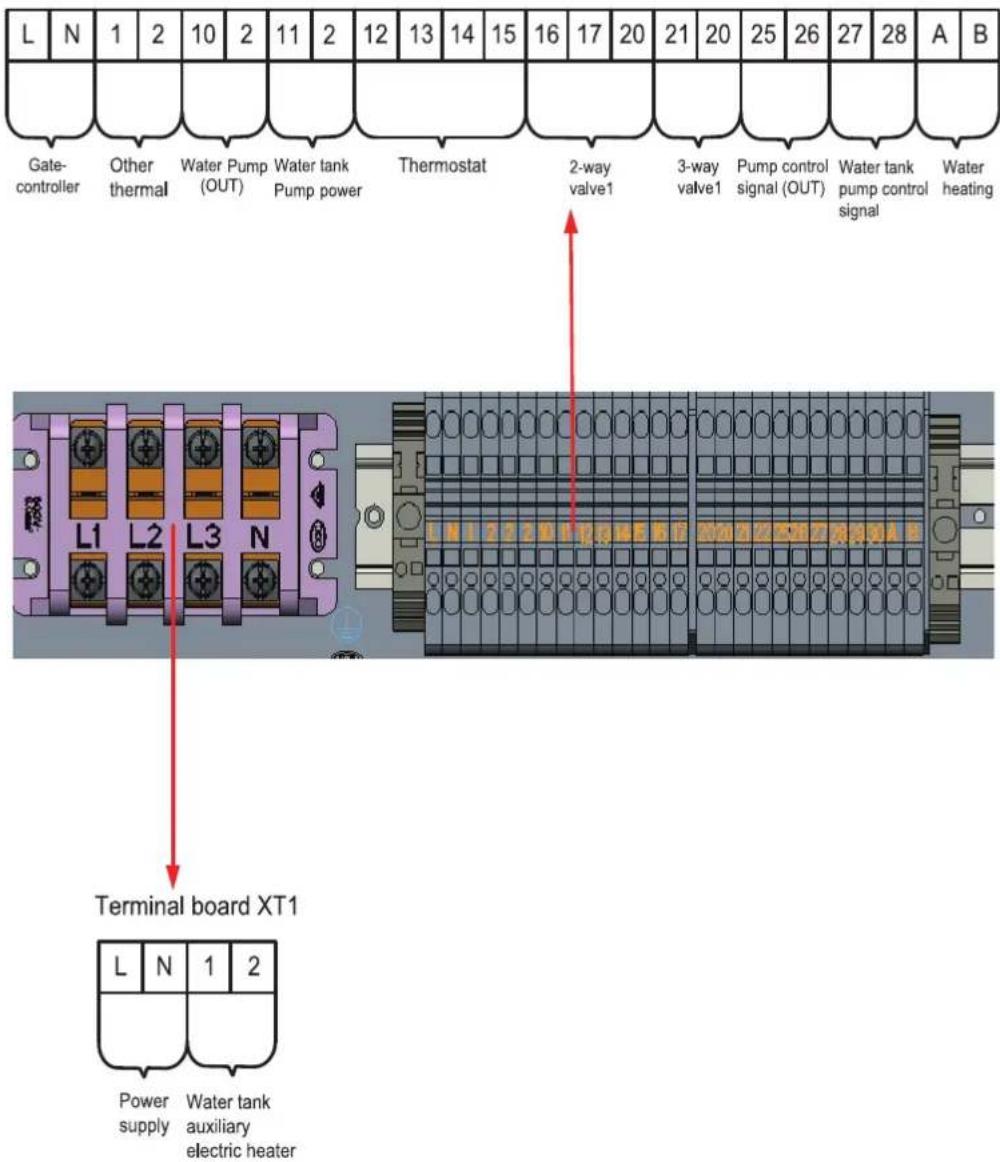

19.2.2 Нлектрикή калωδίωση
(1) THSSDIU08/3, THSSDIU10/3, THSSDIU12/3, THSSDIU14/3, THSSDIU16/3
Terminal board XT3

(α) Για την πλακέτα ακροδεκτών με τον δεσμευμένο ακροδέκτη γείωσης, η γραμμή γείωσης θα πρέπει να συνδεθεί στον ακροδέκτης γείωσης στην πλακέτα ακροδεκτών
(β) Για την πλακέτα ακροδεκτών χωρίς τον δεσμευμένο ακροδέκτη γείωσης, η γραμμή γείωσης, θα πρέπει να συνδεθεί στον ακροδέκτη γείωσης της πλακέτας εγκατάστασης.
(2) THSSDIU04/1, THSSDIU06/1, THSSDIU08/1, THSSDIU10/1, THSSDIU12/1, THSSDIU14/1, THSSDIU16/1
Terminal board XT3

20. Θέση σε λειτουργία
20.1 Ελέγξτε πριν από την εκκίνηση
Για την ασφάλεια των χρηστών και της μονάδας, η μονάδα πρέπει να ξεκινήσει για έλεγχο πριν από την πλήρη εκκίνησή της. Οι διαδικασίες είναι οι εξής:
| Οι ακόλουθοι έλεγχοι πραγματοποιούνται από εξειδικευμένο τεχνικό προσωπικό | ||
| Επιβεβαιώστε μαζί με τον μηχανικό πωλήσεων, τον αντιπρόσωπο, τον εγκατάσταση εργολάβου και τους πελάτες ότι οι ακόλουθες εργασίες έχουν ολοκληρωθεί ή θα ολοκληρωθούν άμεσα | ||
| No. Επιβεβαιωση εγκατάστασης | √ | |
| 1 | Αν τα στοιχεία που δηλώνονται σε αυτήν τη φόρμα δεν είναι ακριβή τότε η εκκίνηση της μονάδας δε θα πραγματοποιηθεί. | □ |
| 2 | Υπάρχει γραπτή ειδοποίηση στην οποία εμφανίζονται στοιχεία τροποποίησης σχετικά με την μη έχων τα προσόντα εγκατάσταση; | □ |
| 3 Η | λίστα αιτήσεων για εγκατάσταση και εντοπισμό σφαλμάτων υποβάλλονται μαζί; □ | |
| No. Προ-έλεγχος √ | ||
| 1 | Είναι εντάξει η εμφάνιση της μονάδας και του εσωτερικού συστήματος σωληνώσεων κατά τη μεταφορά ή την εγκατάσταση; | □ |
| 2 Αλέγξτε τα εξαρτήματα που συνοδεύουν τη μονάδα σωστά ποσοτικά, συσκευασμένα κλπ □ | ||
| 3 Βεβαιωθείτε ότι υπάρχουν σχέδια ηλεκτρολογικά, αυτοματισμού, σωληνώσεων κλπ □ | ||
| 4 | Ελέγξτε εάν η εγκατάσταση της μονάδας είναι αρκετά σταθερή και υπάρχει αρκετός χώρος για λειτουργία και επισκευή. | □ |
| 5 | Ελέγξτε πλήρως την πίεση ψυκτικού κάθε μονάδας και εκτελέστε ανίχνευση διαρροών της μονάδας. | □ |
| 6 | Είναι το δοχείο ZNX εγκατεστημένο σταθερά και τα στηρίγματα είναι ασφαλή όταν το δοχείο ZNX είναι γεμάτο; | □ |
| 7 | Είναι σωστή η μόνωση για το δοχείο ZNX, τους σωλήνες εξόδου / εισόδου νερού και το σωλήνα κρύου νερού; | □ |
| 8 | Έχουν εγκατασταθεί και λειτουργούν σωστά ο δείκτης θερμοκρασίας νερού, ο ελεγκτής, το μανόμετρο, η βαλβίδα ασφαλείας και η αυτόματη βαλβίδα εκκένωσης κ.λπ. του δοχείου ZNX | □ |
| 9 | Η παροχή ηλεκτρικού ρεύματος συμφωνεί με την ταμπέλα; Τα καλώδια τροφοδοσίας συμμορφώνονται με τις ισχύουσες απαιτήσεις; | □ |
| 10 | Συνδέεται σωστά η καλωδίωση τροφοδοσίας και ελέγχου σύμφωνα με το διάγραμμα καλωδίωσης;Είναι ασφαλής η γείωση; Κάθε τερματικό είναι σταθερό; | □ |
| 11 | Οι σωληνώσεις σύνδεσης, η αντλία νερού, το μανόμετρο, το θερμόμετρο, η βανα κ.λπ.έχουν εγκατασταθεί σωστά; | □ |
| 12 Είναι κάθε βαλβίδα στο σύστημα ανοιχτή ή κλειστή σύμφωνα με τις απαιτήσεις; □ | ||
| 13 Επιβεβαιώστε ότι οι πελάτες και το προσωπικό επιθεώρησης του Μέρους Α βρίσκονται στο χώρο. □ | ||
| 14 | Ο πίνακας ελέγχου εγκατάστασης ολοκληρώθηκε και υπογράφηκε από τον εργολάβο εγκατάστασης; | □ |
| Προσοχή: Εάν υπάρχει κάποιο στοιχείο με το σύμβολο ×, ενημερώστε τον εργολάβο. Τα στοιχεία που αναφέρονται παραπάνω είναι μόνο για αναφορά. | ||
| επιβεβαιώστε οιτικεία του προσεγνο | ||
| Επιβεβαιώστε οιτικεία του προσεγνο | Γενική αξιολόγηση: Εντοπισμός σφαλμάτων □ Τροποποίηση□ | |
| Κρίνετε τα ακόλουθα στοιχεία (εάν δεν υπάρχει πλήρωση, θα ληφθεί υπόψη το προσόν.) | ||
| a: Παροχή ρεύματος και και κύκλωμα αυτοματισμού b: Υπολογισμός φορτίου | ||
| c: Προβλήματα θέρμανσης της μονάδας d: Πρόβλημα θορύβου | ||
| e: Πρόβλημα σωληνώσεων f: Άλλα | ||
| Η κανονική εργασία εντοπισμού σφαλμάτων δεν μπορεί να εκτελεστεί εκτός εάν όλα τα στοιχεία εγκατάστασης είναι κατάλληλα. Εάν υπάρχει κάποιο πρόβλημα, πρέπει πρώτα να λυθεί. Ο εγκαταστάτης θα είναι υπεύθυνος για όλες τις δαπάνες για καθυστέρηση του εντοπισμού σφαλμάτων και εκ νέου εντοπισμού σφαλμάτων προκύψει από οποιοδήποτε πρόβλημα το οποίο δεν επιλύεται αμέσως. | ||
| Υποβολή προγράμματος τροποποιήσεων αναφορών στον εγκαταστάτη. | ||
| Έχει επιδωθεί η γραπτή έκθεση διορθώσεων στον εγκαταστάτη για να προχωρήσει σε αυτές; | ||
| Ναι ( ) όχι ( ) | ||
20.2 Δοκιμή λειτουργίας
Η δοκιμαστική λειτουργία ελέγχει εάν η μονάδα μπορεί να λειτουργεί κανονικά μέσω προ λειτουργίας. Εάν η μονάδα δεν μπορεί να λειτουργήσει κανονικά, βρείτε και επιλύστε τα προβλήματα έως ότου η δοκιμαστική λειτουργία είναι ικανοποιητική. Όλες οι επιθεωρήσεις πρέπει να πληρούν τις απαιτήσεις πριν από την εκτέλεση της δοκιμής.
Η δοκιμαστική λειτουργία πρέπει να ακολουθεί το περιεχόμενο και τα βήματα του παρακάτω πίνακα:
| Η ακόλουθη διαδικασία πρέπει να εκτελείται από έμπειρους και εξειδικευμένους συντηρητές. | |
| No. Ξεκινήστε την προκαταρκτική διαδικασία | |
| Σημείωση: πριν από τη δοκιμή, βεβαιωθείτε ότι πρέπει να διακοπεί όλη η τροφοδοσία, συμπεριλαμβανομένου του απομακρυσμένου διακόπτη τροφοδοσίας, διαφορετικά μπορεί να προκληθει ατύχημα. | |
| 1 | Βεβαιωθείτε ότι ο συμπιεστής της μονάδας προθερμαίνεται για 8 ώρες. |
| ⚠️Προσοχή: θερμάνετε το λιπαντικό λάδι τουλάχιστον 8 ώρες νωρίτερα για να αποφύγετε την ανάμιξη ψυκτικού με το λιπαντικό λάδι, το οποίο μπορεί να προκαλέσει ζημιά στο συμπιεστή κατά την εκκίνηση της μονάδας. | |
| 2 | Ελέγξτε εάν η ακολουθία φάσεων της κύριας τροφοδοσίας είναι σωστή. Εάν όχι, διορθώστε πρώτα την ακολουθία φάσεων. |
| ⚠️Ελέγξτε ξανά την ακολουθία φάσεν πριν από την εκκίνηση για να αποφύγετε την αντίστροφη περιστροφή του συμπιεστή που μπορεί να προκαλέσει ζημιά στη μονάδα | |
| 3 | με τη χρήση πολυμέτρου μετρήστε την τάση των φάσεων με τη γείωση και μεταξύ τους. |
| ⚠️Προσοχή: η ελαττωματική γείωση μπορεί να προκαλέσει ηλεκτροπληξία. | |
| No. έτοιμος για εκκίνηση | |
| 1 | Ελέγξτε όλες τις συνθήκες που απαιτούνται για την εκκίνηση της μονάδας: θερμοκρασία λαδιού, λειτουργία, απαιτούμενο φορτίο κ.λπ. |
| Ελέγξτε την τροφοδοσία και την τάση του κυκλώματος ελέγχου. ____ πρέπει να είναι ± 10% εντός του εύρους τιμής της λειτουργικής ισχύος. | |
| No. Εκκινήστε τη μονάδα | |
| 1 | Ελέγξτε όλες τις συνθήκες που απαιτούνται για την εκκίνηση της μονάδας: θερμοκρασία λαδιού, λειτουργία, απαιτοόμενο φορτίο κ.λπ. |
| 2 | Εκκινήστε τη μονάδα και παρατηρήστε τη λειτουργία του συμπιεστή, της ηλεκτρονικής βαλβίδας , του κινητήρα του ανεμιστήρα και της αντλίας νερού κλπ. |
| Σημείωση: η μονάδα θα υποστεί ζημιά σε μη κανονική κατάσταση λειτουργίας. Μην λειτουργείτε τη μονάδα σε καταστάσεις υψηλής πίεσης και υψηλού ρεύματος. | |
| Others: | |
| Παρατηρήσεις μετά τη λειτουργία | Εκτίμηση ή πρόταση για τη γενική κατάσταση λειτουργίας: καλή, τροποποίηση |
| Προσδιορίστε το πίθανό πρόβλημα (τίποτα δεν σημαίνει ότι η εγκατάσταση και ο εντοπισμός σφαλμάτων είναι σύμφωνα με τις απαιτήσεις.) | |
| a. Πρόβλημα τροφοδοσίας και ηλεκτρικού συστήματος ελέγχου:b. Πρόβλημα υπολογισμού φορτίου: | |
| c. Ψυκτικό σύστημα:d. Πρόβλημα θορύβου: | |
| e. Υδραυλικό πρόβλημα και συστήματος σωληνώσεων.h. Άλλα προβλήματα | |
| Κατά τη διάρκεια της λειτουργίας, απαιτείται φόρτιση για τη συντήρηση λόγω προβλημάτων ποιότητας όπως λανθασμένη εγκατάσταση και συντήρηση. | |
| Αποδοχή | |
| Είναι εκπαιδευμένος ο χρήστης όπως απαιτείται; Παρακαλώ υπογράψτε. Ναι( ) όχι( ) | |
21. Καθημερινή λειτουργία και συντήρηση
Προκειμένου να αποφευχθεί η ζημιά της μονάδας, όλες οι προστατευτικές συσκευές της μονάδας είχαν ρυθμιστεί πριν από την παράδοση, οπότε να μην τα προσαρμόσετε ή να τα αφαιρέσετε.
Για την πρώτη εκκίνηση της μονάδας ή την επόμενη εκκίνηση της μονάδας μετά από διακοπή ρεύματος μεγάλης διάρκειας (πάνω από 1 ημέρα) παρακαλούμε να εκτελέσετε τη διαδικασία προθέρμανσης για τουλάχιστον 8 ώρες.
Μην τοποθετείτε ποτέ φορτία πάνω στη μονάδα και τα αξεσουάρ της. Διατηρείται στεγνό, καθαρό και αεριζόμενο το χώρο γύρω από τη μονάδα.
Αφαιρέστε την σκόνη που έχει συσσωρευτεί στο πτερύγιο του συμπυκνωτή έγκαιρα για να εξασφαλίσετε την απόδοση της μονάδας και να αποφύγετε τη διακοπή της μονάδας για προστασία.
Για να αποφύγετε την ενεργοποίηση προστασίας ή ζημιά της μονάδας που προκαλείται από την απόφραξη του συστήματος νερού, καθαρίστε το φίλτρο στο σύστημα νερού περιοδικά και συχνά ελέγχετε τη συσκευή αναπλήρωσης νερού.
Προκειμένου να διασφαλιστεί η αντιπαγετική προστασία, μην διακόπτετε ποτέ την τροφοδοσία ρεύματος εάν η θερμοκρασία περιβάλλοντος είναι κάτω από το μηδέν το χειμώνα
Προκειμένου να αποφευχθεί πάγωμα της μονάδας απο παγετό, πρέπει να αποστραγγίζεται το νερό στη μονάδα και το σύστημα σωληνώσεων που δεν χρησιμοποιούνται για μεγάλο χρονικό διάστημα. Επιπλέον, αδειάστε το δοχείο ZNX.
Όταν το δοχείο ZNX έχει εγκατασταθεί αλλά δεν έχει ενεργοποιηθεί η ρύθμισή του , λειτουργείες σε σχέση με αυτό δεν θα εκτελούνται και η εμφανιζόμενη θερμοκρασία του θα είναι πάντα «-30». Σε αυτήν την περίπτωση,υπάρχει η πιθανότητα σχηματισμού παγου και άλλες ακόμα σοβαρές επιδράσεις υπό χαμηλή θερμοκρασία. Επομένως, μόλις το δοχείο ZNX εγκατασταθεί, πρέπει να ενεργοποιηθεί στις ρυθμίσεις, διαφορετικά η Toyotomi δεν θα είναι υπεύθυνη για πιθανή προβληματική λειτουργία.
Ποτέ μην ενεργοποιείτε / απενεργοποιείτε τη μονάδα και μην κλείνετε τη χειροκίνητη βαλβίδα του συστήματος νερού κατά τη λειτουργία της μονάδας από χρήστες.
Εάν η δυσλειτουργία της μονάδας δεν μπορεί να αποκατασταθεί από τους χρήστες, επικοινωνήστε έγκαιρα με το εξουσιοδοτημένο κέντρο σέρβις.
Σημειώσεις
Ο μετρητής πίεσης νερού είναι εγκατεστημένος στη γραμμή επιστροφής νερού στη μονάδα. Ρυθμίστε την πίεση του υδραυλικού δικτύου σύμφωνα με το επόμενο στοιχείο:
(1) Εάν η πίεση είναι μικρότερη από 0,5 bar, συμπληρώστε αμέσως νερό.
(2) Κατά την επαναφόρτιση, η πίεση του υδραυλικού συστήματος δεν πρέπει να υπερβαίνει τα 2,5 Bar.
| Δυσλειτουργίες Αιτίες/Αιτιολογίες Αντιμετώπιση προβλημάτων | ||
| Ο συμπιεστής δεν ξεκινά | πρόβλημα στην τροφοδοσία ρεύματος.Το καλώδιο σύνδεσης είναι χαλαρό.Δυσλειτουργία της κεντρικής πλακέτας.Δυσλειτουργία του συμπιεστή. | Η διαδοχή των φάσεων δεν είναι σωστή.ελέγξτε και σφιξτε τις επαφές.ελέγξτε την πλακέτα του συμπιεστή.Αντικαταστήστε τον συμπιεστή. |
| Έντονος θόρυβος ανεμιστήρα | Το μπουλόνι στερέωσης του ανεμιστήρα είναι χαλαρό.Το πτερύγιο ανεμιστήρα αγγίζει το κέλυφος ή τη σχάρα.Η λειτουργία του ανεμιστήρα είναι προβληματική. | Επιδιορθώστε το μπουλόνι στερέωσης του ανεμιστήρα.Μάθετε τους λόγους και προσαρμόστε.Αντικαταστήστε τον ανεμιστήρα. |
| Έντονος θόρυβος συμπιεστή | Πιθανή είσοδο στο συμπιεστή ψυκτικού υγρού σε υγρή μορφή.τα εσωτερικά μέρη του συμπιεστή είναι σπασμένα. | Ελέγξτε εάν η εκτονωτική βαλβίδα έχει βλάβη και ο αισθητήρας θερμοκρασίας δεν έχει καλή επαφή.Εάν είναι αυτό, επισκευάστε το.Αντικαταστήστε τον συμπιεστή. |
| Η αντλία νερού δεν λειτουργεί ή λειτουργεί προβληματικά. | Προβληματική τροφοδοσίας ρεύματος ή κακή επαφή του καλωδίου.Δυσλειτουργία του ρελέ.Υπάρχει αέρας στο υδραυλικό κύκλωμα. | Μάθετε τους λόγους και επισκευάστε.Αντικαταστήστε το ρελέ.εξαερώστε. |
| Ο συμπιεστής ξεκινά ή σταματά συχνά | έλλειπής ή υπερβολική ποσότητα ψυκτικού υγρού.Κακή κυκλοφορία νερού στο υδραυλικό κύκλωμα.Χαμηλό φορτίο. | Ανακτήστε ή προσθέστε μέρος ψυκτικού.Το σύστημα νερού είναι μπλοκαρισμένο ή υπάρχει αέρας σε αυτό. Ελέγξτε την αντλία νερού, τη βάνα και τις σωληνώσεις.Καθαρίστε το φίλτρο νερού.Ρυθμίστε το φορτίο ή προσθέστε διάταξη αποθήκευσης. |
| Η μονάδα δεν θερμαίνει παρόλο που ο συμπιεστής λειτουργεί. | Διαρροή ψυκτικού.Δυσλειτουργία του συμπιεστή. | Επισκευή με ανίχνευση διαρροών και προσθήκη ψυκτικού.Αντικαταστήστε τον συμπιεστή. |
| Κακή απόδοση ζεστού νερού θέρμανσης | Κακή θερμομόνωση του υδραυλικού κυκλώματος.Κακή ανταλλαγή θερμότητας του εναλλάκτη της μονάδας.Έλλειψη ψυκτικό μέσο στη μονάδα.Απόφραξη του εναλλάκτη θερμότητας στη πλευρά του νερού. | Βελτιώστε τη θερμομόνωσης του δυδραυλικού κυκλώματοςΕλέγξτε εάν ο αέρας μέσα ή έξω από τη μονάδα είναι φυσιολογικός και καθαρίστε τον εναλλάκτη της μονάδας.Ελέγξτε εάν υπάρχει διαρροή ψυκτικού.Καθαρίστε ή αντικαταστήστε τον εναλλάκτη θερμότητας φρέον νερού. |
21.1 Ανάκτηση
Κατά την αφαίρεση ψυκτικού από ένα σύστημα, είτε για συντήρηση είτε για παροπλισμό, συνιστάται σωστή διαδικασία ώστε να αφαιρούνται όλα τα ψυκτικά με ασφάλεια.
Κατά τη μεταφορά ψυκτικού σε φιάλες, βεβαιωθείτε ότι χρησιμοποιείται μόνο φιάλες κατάλληλες για ανάκτησης ψυκτικού. Βεβαιωθείτε ότι είναι διαθέσιμος ο σωστός αριθμός φιαλών για τη ανάκτηση της συνολικής ποσότητας του συστήματος συστήματος.
Όλες οι φιάλες που θα χρησιμοποιηθούν έχουν σχεδιαστεί για το ανακτημένο ψυκτικό και επισημαίνονται για αυτό το ψυκτικό (δηλαδή ειδικές φιάλες για την ανάκτηση ψυκτικού). Οι φιάλες πρέπει να είναι πλήρεις με βαλβίδα εκτόνωσης πίεσης και συναφείς βαλβίδες απενεργοποίησης σε καλή κατάσταση λειτουργίας. Στις κενές φιάλες ανάκτησης γίνεται κενό και, εάν είναι δυνατόν, ψύχονται πριν από την ανάκτηση.
Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή κατάσταση λειτουργίας με ένα σύνολο οδηγιών σχετικά με τον εξοπλισμό και θα είναι κατάλληλο για την ανάκτηση εύφλεκτων ψυκτικών.
Επιπλέον, ένα σύνολο βαθμονομημένων ζυγαριών θα είναι διαθέσιμο και σε καλή κατάσταση λειτουργίας.
Οι σωλήνες πρέπει να είναι πλήρεις με συνδέσμους αποσύνδεσης χωρίς διαρροές και σε καλή κατάσταση. Πριν χρησιμοποιήσετε το μηχάνημα ανάκτησης, βεβαιωθείτε ότι βρίσκεται σε ικανοποιητική κατάσταση λειτουργίας, έχει συντηρηθεί σωστά και οποιαδήποτε σχετικά ηλεκτρικά εξαρτήματα είναι σφραγισμένα για να αποφευχθεί η ανάφλεξη σε περίπτωση απελευθέρωσης φυκτικού. Συμβουλευτείτε τον κατασκευαστή εάν υπάρχει αμφιβολία.
Το ανακτημένο ψυκτικό θα επιστραφεί στον προμηθευτή ψυκτικού στην σωστή φιάλη ανάκτησης, και με τη Σημείωση Μεταφοράς Αποβλήτων. Μην αναμιγνύετε ψυκτικά σε μονάδες ανάκτησης και ειδικά σε φιάλες.
Εάν πρόκειται να αφαιρεθούν συμπιεστές ή λάδια συμπιεστών, εξασφαλίστε ότι έχουν εκκενωθεί σε αποδεκτό επίπεδο για να βεβαιωθείτε ότι το εύφλεκτο φυκτικό δεν παραμένει εντός του λιπαντικού. Η διαδικασία εκκένωσης πραγματοποιείται πριν από την επιστροφή του συμπιεστή στους προμηθευτές. Για την επιτάχυνση αυτής της διαδικασίας χρησιμοποιείται μόνο ηλεκτρική αντίσταση στο σώμα του συμπιεστή. Όταν γίνεται αποστραγγίση λαδιού από ένα σύστημα, πρέπει να εκτελείται με ασφάλεια..
21.2 Παροπλισμός
Πριν από την εκτέλεση αυτής της διαδικασίας, είναι απαραίτητο ο τεχνικός να είναι πλήρως εξοικειωμένος με τον εξοπλισμό και όλες τις λεπτομέρειες. Συνιστάται προσοχή για να ανακτηθεί το σύνολο του φυκτικού υγρού με ασφάλεια.
Πριν από την εκτέλεση της εργασίας, λαμβάνεται δείγμα λαδιού και ψυκτικού σε περίπτωση που απαιτείται ανάλυση πριν από την επαναχρησιμοποίηση της ανακτημένης ποσότητας ψυκτικού. Είναι σημαντικό η ηλεκτρική ενέργεια να είναι διαθέσιμη πριν από την έναρξη της εργασίας.
a) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του.
b) Διακόψτε την ηλεκτρική παροχή.
c) Πριν επιχειρήσετε τη διαδικασία βεβαιωθείτε ότι: ο μηχανικός εξοπλισμός χειρισμού είναι διαθέσιμος, εαν είναι απαραίτητο, για το χειρισμό ψυκτικών κυλίνδρων · όλος ο προσωπικός προστατευτικός εξοπλισμός είναι διαθέσιμος και χρησιμοποιείται σωστά. η διαδικασία ανάκτησης εποπτεύεται ανά πάσα στιγμή από αρμόδιο άτομο ο εξοπλισμός ανάκτησης και οι κύλινδροι συμμορφώνονται με τα κατάλληλα πρότυπα.
e) Εάν δεν είναι δυνατή η εκκένωση, κάντε μια πολλαπλή (manifold) ώστε το ψυκτικό να μπορεί να αφαιρεθεί από διάφορα μέρη του συστήματος.
f) Βεβαιωθείτε ότι ο κύλινδρος είναι τοποθετημένος στη ζυγαριά πριν από την ανάκτηση.
g) Ξεκινήστε τη μηχανή ανάκτησης και λειτουργήστε σύμφωνα με τις οδηγίες του κατασκευαστή.
h) Μην υπερπληρώωετε τους κυλίνδρους. (Όχι περισσότερο από 80% όγκο υγρού φορτίου).
i) Μην υπερβαίνετε τη μέγιστη πίεση λειτουργίας του κυλίνδρου, ακόμη και προσωρινά.
j) Όταν οι κύλινδροι έχουν γεμίσει σωστά και η διαδικασία έχει ολοκληρωθεί, βεβαιωθείτε ότι οι φιάλες και ο εξοπλισμός αφαιρούνται αμέσως από την βαλβίδα και όλες οι βάνες απομόνωσης στον εξοπλισμό κλείνουν.
k) Το ανακτημένο ψυκτικό δεν πρέπει να φορτίζεται σε άλλο σύστημα ψύξης εκτός εάν έχει καθαριστεί και ελεγχθεί..
21.3 Ζητήματα ασφάλειας
Έλεγχος για παρουσία ψυκτικού υγρού
Η περιοχή πρέπει να ελέγχεται με κατάλληλο ανιχνευτή ψυκτικού πριν και κατά τη διάρκεια της εργασίας, για να διασφαλιστεί ότι ο τεχνικός είναι ενήμερος για δυνητικά τοξικές ή εύφλεκτες ουσίες στην ατμόσφαιρα. Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλληλος για χρήση με όλα τα ψυκτικά μέσα, δηλαδή χωρίς σπινθήρα, κατάλληλα σφραγισμένα ή εγγενώς ασφαλή.
Παρουσία Πυροσβεστήρα
Εάν πρέπει να διεξαχθεί οποιαδήποτε εργασία όπου απαιτείται θερμότητα κοντά στο ψυκτικό κύκλωμα της συσκευής, ή παρόμοια μέρη της, θα πρέπει να υπάρχει πολύ κοντά άμεσα διαθέσιμα εξοπλισμός πυρόσβεσης. Πυροσβεστήρας
Χώρος καλά αεριζόμενος
Βεβαιωθείτε πως ο χώρος είναι ανοικτός ή επαρκώς αεριζόμενος πριν πραγματοποιήσετε κάποια εργασία στο σύστημα ψυκτικού κυκλώματος ή κάποια εργασία που απαιτεί θερμότητα. Σωστός εξαερισμός του χώρου θα πρέπει να διασφαλίζεται καθ' όλη τη διάρκεια εργασίας. Μέσω του εξαερισμού ο αέρας θα πρέπει να διασκορτίσει με ασφάλεια οποιοδήποτε απελευθερούμενο ψυκτικό μέσο και κατά προτίμηση να το απελευθερώσει εξωτερικά στην ατμόσφαιρα
'Ελεγχος στον ψυκτικό εξοπλισμό
Κατά την διαδικασία της αντικατάστασης των ηλεκτρικών εξαρτημάτων, θα πρέπει να πληρούνται οι σωστές προδιαγραφές του κατασκευαστή και να τοποθετούνται με σωστό τρόπο. Οι οδηγίες του κατασκευαστή πρέπει πάντα να ακολουθούνται. Σε περίπτωση που υπάρχει κάποια απορία θα πρέπει πάντα να απευθύνεστε για διευκρινίσεις στον εξουσιοδοτημένο αντιπρόσωπο.
Έλεγχος Ηλεκτρικών Μερών
Οι πυκνωτές πρέπει να εκφορτιστούν. Αυτό θα πρέπει να γίνει με ασφάλεια έτσι ώστε να αποφευχθεί η πιθανότητα πρόκλησης σπινθήρα. Κατά την πλήρωση, την επιδιόρθωση ή τον καθαρισμό της συσκευής δεν θα πρέπει να είναι συνδεδεμένο στην παροχή ρεύματος κανένα ηλεκτρικό εξάρτημα ή καλώδιο.
Επισκευή Εξαρτημάτων
Κατά τη διάρκεια επισκευής, αφαίρεσης κλπ. των εξαρτημάτων, θα πρέπει να βεβαιωθείτε πως η συσκευή και οποιοδήποτε μέρος της δεν είναι συνδεδεμένη σε παροχή ηλεκτρικού ρεύματος. Σε περίπτωση που είναι απολύτως απαραίτητη η παροχή ηλεκτρικού ρεύματος κατά την διάρκεια επισκευής της συσκευής, τότε θα πρέπει να βεβαιωθείτε πως λειτουργεί συνεχώς εξάρτημα ελέγχου διαρροής ψυκτικού υγρού έτσι ώστε να διασφαλίζεται η αποφυγή πιθανού τραυματισμού. Η αντικατάσταση των εξαρτημάτων θα πρέπει να γίνεται σύμφωνα με τις οδηγίες
του κατασκευαστή.
Επισκευή σε εσωτερικά εξαρτήματα
Μην εφαρμόζετε κάποιο μόνιμο επαγωγικό ή χωρητικότητας φορτία στο κύκλωμα, μη διασφαλίζοντας ότι αυτό δεν θα υπερβαίνει την επιτρεπόμενη τάση και το κατά τη λειτουργία του. Αντικατάσταση των εξαρτημάτων θα πρέπει να γίνεται μόνο από ανταλλακτικά που προέρχονται από τον κατασκευαστή. Ανταλλακτικά διαφορετικής προέλευσης μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού υγρού σε περίπτωση διαρροής.
Καλωδίωση
Ελέγξτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, κραδασμούς, αιχμηρές άκρες ή άλλες δυσμενείς περιβαλλοντικές επιπτώσεις. Ο έλεγχος γίνεται λαμβάνοντας επίσης υπόψη τις συνέπειες της γήρανσης ή των συνεχών κραδασμών από πηγές τέτοιες όπως συμπιεστές ή ανεμιστήρες.
Ανίχνευση εύφλεκτων Ψυκτικών Υγρών
Σε καμία περίπτωση δεν πρέπει να χρησιμοποιούνται πιθανές πηγές ανάφλεξης κατά την αναζήτηση ή την ανίχνευση διαρροών ψυκτικού υγρού. Δεν πρέπει να χρησιμοποιείται φακός αλογονιδίου (ή οποιοσδήποτε άλλος ανιχνευτής με γυμνή φλόγα).
Μέθοδοι Ελέγχου Διαρροής
Τα υγρά ανίχνευσης διαρροών είναι κατάλληλα για χρήση με τα περισσότερα ψυκτικά μέσα, αλλά η χρήση απορρυπαντικών που περιέχουν χλώριο πρέπει να αποφεύγεται, καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό μέσο και να διαβρώσει το χαλκό.
Εκτόνωση πίεσης από το δοχείο
Το νερό μπορεί να στάζει από την έξοδο της βαλβίδας ασφαλείας θα πρέπει αυτή η έξοδος να παραμείνει ανοιχτή στην ατμόσφαιρα.
Η βαλβίδα ασφαλείας πρέπει να ελέγχεται τακτικά για να αφαιρούνται άλατα ή σκουπιδάκια να επιβεβαιώνεται ότι δεν είναι φραγμένη.
Αν συνδέσετε σωλήνας εκκένωσης στην βαλβίδα ασφαλείας πρέπει να εγκατασταθεί σε μια συνεχώς καθοδική κατεύθυνση και σε περιβάλλον χωρίς παγετό.
Εγκατάσταση της βαλβίδας ασφαλείας στο δοχείο
Η πίεση του δοχείου ZNX θα αυξηθεί σταδιακά κατά τη διάρκεια της θέρμανσης και απαιτείται βαλβίδα ασφαλείας για την εκφόρτιση
λίγου νερού ώστε να μειωθεί η πίεσης. Εάν δεν έχει εγκατασταθεί ή έχει εγκατασταθεί λανθασμένα, θα προκαλέσει την διαστολή του δοχείου, να παραμορφωθεί, να υποστεί ζημιά ή ακόμη και να προκαλέσει προσωπικό τραυματισμό. Το βέλος → της βαλβίδας ασφαλείας της δεξαμενής νερού πρέπει να δείχνει προς τη δεξαμενή νερού. Δεν απαιτείται βαλβίδα διακοπής ή βαλβίδα ελέγχου μεταξύ της βαλβίδας ασφαλείας και της δεξαμενής νερού, καθώς η βαλβίδα ασφαλείας δεν θα λειτουργούσε. Η βαλβίδα ασφαλείας απαιτεί τον εύκαμπτο σωλήνα αποστράγγισης για εγκατάσταση και πρέπει να έχει στερεωθεί με ασφάλεια. Ο εύκαμπτος σωλήνας αποστράγγισης πρέπει να οδηγείται φυσικά προς τα κάτω στην αποχέτευση του δαπέδου χωρίς κυρτό τόξο ή δίπλωση. Το επιπλέον μήκος του εύκαμπτου σωλήνα αποστράγγισης πρέπει να αποκόπτεται σε περίπτωση κακής αποστράγγισης ή παγώματος νερού σε χαμηλή ατμοσφαιρική θερμοκρασία. Η συνιστώμενη πίεση δράσης για τη βαλβίδα ασφαλείας είναι 0,7Mpa, η ίδια με αυτή της δεξαμενής νερού Συμμορφώνεστε με αυτήν την απαιτηση για το τμήμα της βαλβίδας ασφαλείας; διαφορετικά η δεξαμενή νερού δεν θα λειτουργούσε κανονικά.
Ο σωλήνας αποστράγγισης πρέπει να πηγαίνει προς τα κάτω και να συνδέεται με ένα σιφώνι δαπέδου Η έξοδος του πρέπει να είναι χαμηλότερη από το κάτω μέρος του δοχείου νερού. Απαιτείται βαλβίδα αποκοπής για τον αγωγό αποστράγγισης και πρέπει να εγκατασταθεί όπου είναι βολικόγια λειτουργία.

Τρόπος/Τύπος εγκατάστασης 1 της βαλβίδας ασφαλείας νερού βρύσης (πίεση νερού εισόδου = 0,1 \~ 0,5MPa)

Τρόπος εγκατάστασης 2 της βαλβίδας νερού βρύσης (Πίεση νερού εισόδου <0.1MPa)
Η βαλβίδα ασφαλείας έχει εγκατασταθεί bypass στον τρόπο/τύπο εγκατάστασης 2. Απαιτείται βαλβίδα ελέγχου στο σωλήνα νερού της βρύσης και να εγκατασταθεί οριζόντια με το καπάκι βαλβίδας κατακόρυφα προς τα πάνω και η κατεύθυνση βέλους στο σώμα της βαλβίδας να είναι ίδια με τη ροή του νερού.

Τρόπος εγκατάστασης 3 της βαλβίδας ασφαλείας νερού βρύσης (πίεση νερού εισόδου > 0,5 MPa)
Απαιτείται βαλβίδα διατήρησης πίεσης στον τρόπο εγκατάστασης 3 για να βεβαιωθείτε ότι διατηρείται η πίεση της δεξαμενής νερού εντός 0,3 \~ 0,5MPa.
Η κατεύθυνση βέλους της βαλβίδας διατήρησης της πίεσης πρέπει να είναι ίδια με τη ροή του νερού.
Σημείωση: το φίλτρο, η βαλβίδα ασφαλείας, η βαλβίδα ελέγχου, η βαλβίδα διατήρησης πίεσης, η βαλβίδα διακοπής και ο εύκαμπτος σωλήνας για την εγκατάσταση δεν παραδίδονται με την κύρια μονάδα και πρέπει να τοποθετούνται από τον εγκαταστάτη.
21.4 Προετοιμασία Πριν τη Χρήση
(1) Ελέγξτε και βεβαιωθείτε πως η έξοδος του αέρα δεν εμποδίζεται.
(2) Ελέγξτε εάν η σύνδεση γείωσης είναι αξιόπιστη ή όχι
(3) Εάν η μονάδα τεθεί σε λειτουργία ενώ δεν λειτουργεί για μεγάλο χρονικό διάστημα, θα πρέπει να είναι ενεργοποιημένη 8 ώρες πριν από την έναρξη της λειτουργίας, ώστε να προθερμανθεί ο εξωτερικός
συμπιεστής.
(4) Προφυλάξεις για προστασία από παγετό το χειμώνα
Σε κλιματικές συνθήκες κάτω από το μηδέν το χειμώνα, πρέπει να προστεθεί αντιψυκτικό υγρό στον κύκλο του νερού και οι εξωτερικοί σωλήνες νερού να είναι σωστά μονωμένοι. Το διάλυμα γλυκόλης συνιστάται ως αντιψυκτικό υγρό.
| Συγκέντρωση% ΘερμοκρασίαΨύξης °C | Συγκέντρωση% | ΘερμοκρασίαΨύξης °C | Συγκέντρωση% | ΘερμοκρασίαΨύξης °C | |
| 4.6 -2 19.8 | -10 35 -21 | ||||
| 8.4 -4 23.6 | -13 38.8 -26 | ||||
| 12.2 -5 27.4 | -15 42.6 -29 | ||||
| 16 -7 31.2 | -17 46.4 -33 | ||||
Σημείωση: Η «Συγκέντρωση» που αναφέρεται στον παραπάνω πίνακα υποδεικνύει τη συγκέντρωση μάζας.
21.5 Απαιτήσεις για την ποιότητα του νερού
| Παράμετρος Παραμετρική | τιμή Μονάδα | |
| pH( 25°C) 6.8~8.0 / | ||
| Θολερότητα | < 1 NTU | |
| Χλωριούχα | < 50 | mg/L |
| Φθοριούχα | < 1 | mg/L |
| Σίδηρος | < 0.3 | mg/L |
| Θειούχα | < 50 | mg/L |
| SiO_2 (Διοξείδιο του Πυριτίου) | < 30 | mg/L |
| Σκληρότητα(μέτρηση CaCO_3 Ανθρακικό Ασβέστιο) | < 70 | mg/L |
| Νιτρικά (μέτρηση N Αζώτου) | < 10 | mg/L |
| Αγωγιμότητα (25°C) | < 300 | μs/cm |
| Αμμωνία (μέτρηση N Αζώτου) | < 0.5 | mg/L |
| Αλκαλικότητα (μέτρηση CaCO_3 Ανθρακικό Ασβέστιο) | < 50 | mg/L |
| Σουλφίδια | Δεν μπορεί να ανιχνευθεί | mg/L |
| Συγκέντρωση Οξυγόνου | < 3 | mg/L |
| Νάτριο | < 150 mg/L |
Σημείωση: όταν το νερό κυκλοφορίας δεν πληροί τις απαιτήσεις που αναφέρονται στον παραπάνω πίνακα, προσθέστε σύνθεση κατά των αλάτων για να διατηρείτε τη μονάδα πάντα σε κανονική λειτουργία.
Notes / Σημειώσεις
Notes / Σημειώσεις
Απαγορεύεται η ανατύπωση ή αναπαραγωγή ολόκληρου ή μέρους αυτού του εγχειριδίου με οποιοδήποτε τρόπο, χωρίς την έγγραφη άδεια της Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε.
ΕΠΙΣΗΜΗ ΑΝΤΙΠΡΟΣΩΠΕΙΑ ΕΛΛΑΔΑΣ
Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε.
ΛΕΩΦ. ΚΗΦΙΣΟΥ 6, ΑΙΓΑΛΕΩ, ΑΘΗΝΑ
Tηλ.: +30 210 5386400
Fax: +30 210 5913664
http://www.toyotomi.gr
SERVICE / ANTΑΛΑΚΤΙΚΑ
Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε.
ΛΕΩΦ. ΚΗΦΙΣΟΥ 6, ΑΙΓΑΛΕΩ, ΑΘΗΝΑ
Tηλ.: +30 210 5386490
Fax: +30 210 5313349
IT: TOYOTOMI ITALIA S.R.L.
Το προϊόν κατασκευάζεται στην Κίνα

Εάν η ανωμαλία εξακολουθεί να υπάρχει, η μονάδα μπορεί να υποστεί ζημιά και μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία.

Μην χρησιμοποιείτε πολύμπριζο για την σύνδεση του καλωδίου.

Διαφορετικά, μπορεί να προκληθεί υπερθέρμανση ή φωτιά.
Διαφορετικά, μπορεί να προκαλέσει ηλεκτροπληξία ή ζημιά..
Εάν όχι, ζητήστε απο εξειδικευμένο προσωπικό να εγκαθιστήσει.Επιπλέον, μην συνδέσετε το καλώδιο γείωσης σε αγωγό αερίου, σωλήνα νερού, σωλήνα αποχέτευσης ή οποιαδήποτε άλλα ακατάλληλα μέρη που ο επαγγελματίας δεν αναγνωρίζει.
Η ακατάλληλη επισκευή μπορεί να προκαλέσει ηλεκτροπληξία ή φωτιά, επομένως θα πρέπει να επικοινωνήσετε με το κέντρο σέρβις για επισκευή.
Υπάρχει ο κίνδυνος πτώσης πραγμάτων ή ανθρώπων.
Μπορεί να μειώσει την απόδοση ή τη διακοπή λειτουργίας της μονάδας ακόμα και πυρκαγιά.
Μπορεί να προκαλέσει πυρκαγιά ή έκρηξη.
Εάν υποστεί ζημιά, μπορεί να προκαλέσει πτώση της μονάδας και τραυματισμό ατόμων.
