Τύπος Προϊόντος	Τροχιακός Τριβέας
Μοντέλο	KA226
Μάρκα	Black & Decker
Πηγή Ισχύος	120 V AC, 60 Hz
Ένταση Ρεύματος	2.0 A
Τροχιές ανά Λεπτό (OPM)	14,000 OPM
Διάμετρος Τροχιάς	1/16 ίντσας
Μέγεθος Πλάκας Τριβής	5 x 5 ίντσες (125 mm)
Συλλογή Σκόνης	Δοχείο σκόνης με μικροφίλτρο
Μήκος Καλωδίου	6 πόδια
Βάρος	3.5 λίβρες
Διαστάσεις (Μ x Π x Υ)	10.5 x 5 x 5 ίντσες
Έλεγχος Ταχύτητας	Μονή ταχύτητα
Τύπος Διακόπτη	Συρόμενος διακόπτης κλειδώματος
Υλικό Πλάκας	Άγκιστρο και βρόχος (velcro)
Υλικό Σώματος	Ενισχυμένο πλαστικό με λαστιχένια λαβή
Επίπεδο Δόνησης	2.5 m/s²
Επίπεδο Ήχου	78 dB(A)
Περιλαμβανόμενα Αξεσουάρ	Σακούλα σκόνης, δίσκοι τριβής (διάφορα grits)
Συντήρηση	Αντικαταστήστε τακτικά τη σακούλα σκόνης· καθαρίστε την πλάκα με βούρτσα
Χαρακτηριστικά Ασφαλείας	Διπλή μόνωση, διακόπτης κλειδώματος
Δυνατότητα Επισκευής	Διαθέσιμες ανταλλακτικές πλάκες και βούρτσες

Συχνές ερωτήσεις - KA226 BLACK & DECKER

Τι είδους γυαλόχαρτο χρησιμοποιεί το KA226;

Το KA226 χρησιμοποιεί δίσκους τριβής 5x5 ιντσών (125 mm) με άγκιστρο και βρόχο. Μπορείτε να τους βρείτε στα περισσότερα καταστήματα υλικού.

Πώς αλλάζω την πλάκα τριβής;

Πρώτα αποσυνδέστε τον τριβέα. Αφαιρέστε την παλιά πλάκα ξεκολλώντας την. Ευθυγραμμίστε τη νέα πλάκα με την πλάκα στήριξης και πιέστε δυνατά. Βεβαιωθείτε ότι τα άγκιστρα velcro είναι καλά αγκιστρωμένα.

Γιατί ο τριβέας μου δεν αφαιρεί αποτελεσματικά υλικό;

Ελέγξτε το grit του γυαλόχαρτου: χρησιμοποιήστε χοντρό grit (60-80) για βαριά αφαίρεση υλικού. Επίσης, βεβαιωθείτε ότι η πλάκα δεν είναι φθαρμένη και ότι ασκείτε ομοιόμορφη πίεση.

Πώς καθαρίζω το δοχείο σκόνης;

Αποσυνδέστε τον τριβέα, αφαιρέστε το δοχείο σκόνης πατώντας το κουμπί απελευθέρωσης. Αδειάστε το πάνω από έναν κάδο απορριμμάτων και χτυπήστε ελαφρά. Για σχολαστικό καθαρισμό, πλύντε με σαπουνόνερο και αφήστε να στεγνώσει τελείως πριν την επαναχρησιμοποίηση.

Μπορώ να χρησιμοποιήσω αυτόν τον τριβέα για υγρή λείανση;

Όχι, το KA226 είναι σχεδιασμένο μόνο για στεγνή λείανση. Η χρήση του με νερό μπορεί να προκαλέσει ζημιά στον κινητήρα και να δημιουργήσει ηλεκτρικούς κινδύνους.

Ποια είναι η συνιστώμενη ταχύτητα για διαφορετικά υλικά;

Το KA226 έχει σταθερή ταχύτητα 14.000 OPM, κατάλληλη για τις περισσότερες ξύλινες, μεταλλικές και βαμμένες επιφάνειες. Για ευαίσθητες επιφάνειες, χρησιμοποιήστε γυαλόχαρτο με λεπτότερο grit.

Πώς αντικαθιστώ το καλώδιο τροφοδοσίας;

Η αντικατάσταση του καλωδίου τροφοδοσίας πρέπει να γίνει από ειδικευμένο τεχνικό. Μη εξουσιοδοτημένες επισκευές μπορεί να ακυρώσουν την εγγύηση. Επικοινωνήστε με τα κέντρα σέρβις της Black & Decker.

Ο τριβέας έχει διπλή μόνωση;

Ναι, το KA226 διαθέτει διπλή μόνωση, που σημαίνει ότι δεν απαιτείται γείωση. Ωστόσο, χρησιμοποιείτε πάντα μια σωστά γειωμένη πρίζα για ασφάλεια.

Πώς μπορώ να μειώσω τη δόνηση;

Χρησιμοποιήστε μαλακή λαβή και αφήστε τον τριβέα να κάνει τη δουλειά. Η άσκηση υπερβολικής πίεσης μπορεί να αυξήσει τη δόνηση. Επίσης, βεβαιωθείτε ότι η πλάκα τριβής είναι ισορροπημένη και δεν είναι φθαρμένη.

Πού μπορώ να βρω ανταλλακτικά;

Οι ανταλλακτικές πλάκες τριβής, σακούλες σκόνης και βούρτσες μπορούν να αγοραστούν από καταστήματα λιανικής της Black & Decker ή στο διαδίκτυο. Χρησιμοποιήστε γνήσια ανταλλακτικά Black & Decker για καλύτερη απόδοση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KA226 BLACK & DECKER

Το τριβείο σας της Black & Decker έχει σχεδιαστεί για τη λείανση ξύλου, μετάλλου, πλαστικών και βαμμένων επιφανειών. Αυτό το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση.

Γενικοί κανόνες ασφαλείας

Προειδοποίηση! Διαβάστε όλες τις υποδείξεις. Η μη τήρηση όλων των παρακάτω υποδείξεων μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται σε όλες τις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο). ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

1. Χώρος εργασίας

a. Διατηρείτε το χώρο που εργάζεστε καθαρό και καλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε και τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε ατυχήματα.

β. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

γ. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο που εργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

1. Ασφαλής χρήση του ηλεκτρικού ρεύματος

a. Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β. Αποφύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

γ. Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ. Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

1. Ασφάλεια προσώπων

α. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

β. Να χρησιμοποιείτε εξοπλισμό ασφαλείας. Να φοράτε πάντα προστατευτικά γυαλιά. Ο κίνδυνος τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό ασφαλείας, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας.

γ. Αποφύγετε την αθέλητη θέση σε λειτουργία του ηλεκτρικού εργαλείου. Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση "OFF" πριν συνδέσετε το ηλεκτρικό εργαλείο στην πρίζα. Αν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάκτυλό σας πάνω στο διακόπτη λειτουργίας ή αν συνδέσετε το ηλεκτρικό εργαλείο στην πρίζα όταν ο διακόπτης λειτουργίας βρίσκεται στη θέση "ON", αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

ΕΛΛΗΝΙΚΑ

δ. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία, αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Ένα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

ε. Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.

στ. Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

ζ. Αν προβλέπονται διατάξεις απαγωγής και συλλογής της σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση τέτοιων διατάξεων μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

1. Χρήση και συντήρηση του ηλεκτρικού εργαλείου

α. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του.

β. Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης λειτουργίας είναι χαλασμένος. Ένα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

γ. Βγάλτε το φις από την πρίζα πριν διεξάγετε κάποια εργασία ρύθμισης στο ηλεκτρικό εργαλείο, πριν αλλάξετε κάποιο εξάρτημα ή όταν πρόκειται να το αποθηκεύσετε. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το εργαλείο αθέλητα σε λειτουργία.

δ. Να φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα.

ε. Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα κινούμενα μέρη είναι σωστά ευθυγραμμισμένα ή αν έχουν μπλοκάρει, εάν έχουν σπάσει κομμάτια και αν πληρούνται όλες οι υπόλοιπες συνθήκες που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

στ. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα.

ζ. Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα και τα άκρα των εργαλείων κλπ σύμφωνα με τις παρούσες οδηγίες καθώς και όπως προβλέπεται για τον κάθε τύπο εργαλείου, λαμβάνοντας υπόψη σας τις συνθήκες εργασίας και την εργασία που θέλετε να εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

5. Σέρβις

α. Το σέρβις του ηλεκτρικού σας εργαλείου πρέπει να αναλαμβάνει έμπειρος τεχνικός που θα χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Συμπληρωματικές οδηγίες ασφαλείας για τριβεία

♦ 'Οταν εκτελείτε εργασίες λείανσης, να φοράτε πάντοτε μάσκα προστασίας από σκόνη.

◆ Μετά τη λείανση, καθαρίστε καλά τη σκόνη.

♦ Na προσέχετε ιδιαίτερα κατά τη λείανση χρωμάτων, τα οποία ενδέχεται να έχουν ως βάση το μόλυβδο ή κατά τη λείανση ορισμένων ειδών ξύλου και μετάλλου, τα οποία ενδέχεται να παράγουν τοξική σκόνη:

- Φορέστε μάσκα σκόνης ειδικά σχεδιασμένη για προστασία έναντι της σκόνης και των αναθυμιάσεων από χρώματα με μόλυβδο και βεβαιωθείτε ότι τα άτομα που βρίσκονται ή εισέρχονται στο χώρο εργασίας είναι επίσης προστατευμένα.

- Μην επιτρέπετε σε παιδιά ή εγκύους να εισέρχονται στο χώρο εργασίας.

- Μην τρώτε, πίνετε ή καπνίζετε στο χώρο εργασίας.

- Συγκεντρώστε όλη τη σκόνη και τα άλλα υπολείμματα και απορρίψτε τα με τον κατάλληλο τρόπο.

♦ Πριν χρησιμοποιήσετε το εργαλείο σε ξύλινα αντικείμενα, βεβαιωθείτε ότι έχετε τοποθετήσει την κασέτα συλλογής σκόνης.
♦ Πριν χρησιμοποιήσετε το εργαλείο σε μεταλλικά αντικείμενα, βεβαιωθείτε ότι έχετε αφαιρέσει την κασέτα συλλογής σκόνης.
◆ Μην χρησιμοποιήσετε ποτέ το εργαλείο χωρίς φύλλο λείανσης.
◆ Μην χρησιμοποιήσετε ποτέ το εργαλείο χωρίς βάση λείανσης.
♦ Αυτή η συσκευή δεν προορίζεται για χρήση από νεαρά ή αδύναμα άτομα χωρίς επίβλεψη. Τα παιδιά πρέπει να επίβλέπονται και να μη παίζουν με τη συσκευή.
◆ Αν το καλώδιο ρεύματος έχει υποστεί φθορά, η αντικατάστασή του πρέπει να γίνει από τον κατασκευαστή ή από ένα εξουσιοδοτημένο κέντρο της Black & Decker, ώστε να μην αποτελέσει κίνδυνο.

Ασφαλής χρήση του ηλεκτρικού ρεύματος

Αυτό το εργαλείο φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα στοιχείων του εργαλείου.

Характηριστικά

1. Διακόπτης on/off
2. Κασέτα συλλογής σκόνης
3. Παλινδρομική βάση λείανσης
4. Μεγάλη βάση λείανσης ακριβείας

Τα παρακάτω εξαρτήματα δεν παρέχονται με όλα τα μοντέλα. Δείτε τη συσκευασία.

1. Μικρή βάση λείανσης ακριβείας
2. Εξάρτημα δακτύλου ακριβείας
3. Βάση λείανσης προφίλ
4. Προφίλ λείανσης (μόνο με τα ΚΑ250 και ΚΑ260)
5. Εξάρτημα για γρίλιες
6. Άνετη λαβή με τζελ

Σημείωση: Λόγω της συνεχούς εξέλιξης, η εμφάνιση ορισμένων εξαρτημάτων ενδέχεται να διαφέρει.

Συναρμολόγηση

Προειδοποίηση! Πριν από τη συναρμολόγηση, βεβαιωθείτε ότι το εργαλείο είναι σβηστό και ότι το φις δεν είναι στην πρίζα.

Προειδοποίηση! Μετά από κάποια ώρα χρήσης του εργαλείου, η θερμοκρασία της βίδας στερέωσης της βάσης ενδέχεται να είναι υψηλή. Χρησιμοποιήστε το παρεχόμενο εργαλείο.

Παλινδρομική βάση λείανσης

Με αυτή τη βάση λείανσης, το εργαλείο μετατρέπεται σε παλινδρομικό τριβείο.

Τοποθέτηση και αφαίρεση της βάσης λείανσης (εικ. Β)

♦ Τοποθετήστε τη βάση λείανσης (3) επάνω στην άτρακτο (9).
◆ Τοποθετήστε τη ροδέλα (10) στην άτρακτο.
♦ Τοποθετήστε τη βίδα Allen (11) στην αντίστοιχη οπή της ατράκτου.
◆ Σφίξτε τη βίδα Allen χρησιμοποιώντας το παρεχόμενο κλειδί Allen (12).
Για να αφαιρέσετε τη βάση λείανσης, βγάλτε τη βίδα Allen (11) και τη ροδέλα (10).

Τοποθέτηση φύλλων γυαλόχαρτου (εικ. Ρ)

♦ Κρατήστε το εργαλείο με τη βάση λείανσης (3) στραμμένη προς τα πάνω.
♦ Τοποθετήστε το φύλλο γυαλόχαρτου (13) επάνω στη βάση λείανσης (3). Δεν είναι απαραίτητο να ευθυγραμμίσετε τις οπές του φύλλου γυαλόχαρτου με τις αντίστοιχες της βάσης.

Τοποθέτηση του σφουγγαριού στίλβωσης (εικ. D)

Το σφουγγάρι στίλβωσης χρησιμοποιείται για την εφαρμογή του στιλβωτικού ή του κεριού σε ένα αντικείμενο.

♦ Κρατήστε το εργαλείο με τη βάση λείανσης (3) προς τα πάνω.
♦ Τοποθετήστε το σφουγγάρι (21) επάνω στη βάση λείανσης (3).

Τοποθέτηση του καλύμματος στίλβωσης (εικ. Ε)

Το κάλυμμα αυτό χρησιμοποιείται για το γυάλισμα του αντικειμένου.

♦ Κρατήστε το εργαλείο με τη βάση λείανσης (3) προς τα πάνω.
♦ Τοποθετήστε το κάλυμμα (22) επάνω στη βάση λείανσης (3).

Μικρή ή μεγάλη βάση λείανσης ακριβείας

Με αυτή τη βάση λείανσης, το εργαλείο μετατρέπεται σε τριβείο ακριβείας ή σε παλινδρομικό τριβείο.

ΕΛΛΗΝΙΚΑ

Τοποθέτηση και αφαίρεση της βάσης λείανσης (εικ. Τ)

• Τοποθετήστε τη βάση λείανσης επάνω στην άτρακτο (9). Βεβαιωθείτε ότι τα πέλματά της βρίσκονται πάνω στη βάση.
  ◆ Τοποθετήστε τη ροδέλα (10) στην άτρακτο.
  ♦ Τοποθετήστε τη βίδα Allen (11) στην αντίστοιχη οπή της ατράκτου.
  ◆ Σφίξτε τη βίδα Allen χρησιμοποιώντας το παρεχόμενο κλειδί Allen (12).
  Για να αφαιρέσετε τη βάση λείανσης, βγάλτε τη βίδα Allen (11) και τη ροδέλα (10).

Τοποθέτηση φύλλων γυαλόχαρτου (εικ. G)

◆ Αποσυνδέστε τις δύο μύτες λείανσης σχήματος ρόμβου (15) από το φύλλο γυαλόχαρτου (14).
♦ Κρατήστε το εργαλείο με τη βάση λείανσης προς τα πάνω.
- Τοποθετήστε το φύλλο γυαλόχαρτου (14) στη βάση λείανσης, φροντίζοντας ώστε οι οπές του φύλλου να ευθυγραμμιστούν με τις αντίστοιχες της βάσης.

Μύτες λείανσης σχήματος ρόμβου (εικ. Η)

'Отан φθαρούν οι μύτες λείανσης σχήματος ρόμβου (15), μπορείτε να τις αντιστρέψετε ή να τις αντικαταστήσετε.

• Όταν φθαρεί η εμπρός πλευρά της μύτης, αποσυνδέστε την από το φύλλο, αντιστρέψτε την και πιέστε την ξανά πάνω στη βάση λείανσης.
  ♦ Όταν πλέον έχει φθαρεί ολόκληρη η μύτη, αφαιρέστε την από τη βάση λείανσης και αντικαταστήστε την με μία καινούργια.

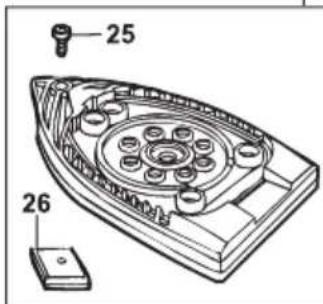

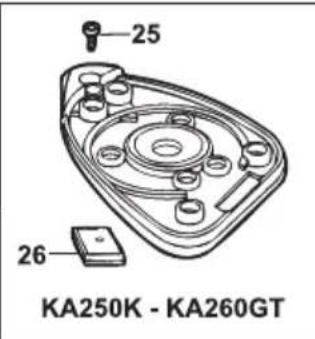

Μύτη της βάσης λείανσης (εικ. J)

'Отαν φθαρεί η μύτη της βάσης λείανσης, μπορείτε να την αντιστρέψετε ή να την αντικαταστήσετε. 'Отαν φθαρεί η υποδοχή της μύτης, μπορείτε να την αντικαταστήσετε. Ανταλλακτικά μπορείτε να προμηθευτείτε από τον αντιπρόσωπο της Black & Decker.

♦ Αφαιρέστε τη βίδα (24).
♦ Αντιστρέψτε ή αντικαταστήστε το φθαρμένο εξάρτημα.
♦ Τοποθετήστε και σφίξτε τη βίδα.

Εξάρτημα δακτύλου (εικ. Ι)

Το εξάρτημα αυτό χρησιμοποιείται για λείανση μεγάλης ακρίβειας.

♦ Αφαιρέστε το ρομβοειδές εξάρτημα από τη βάση λείανσης.

♦ Τοποθετήστε το εξάρτημα δακτύλου (6) στη βάση λείανσης.

Βάση λείανσης προφίλ

Με αυτή τη βάση, μπορείτε να χρησιμοποιήσετε το εργαλείο για τη λείανση περιγραμμάτων.

Τοποθέτηση και αφαίρεση της βάσης λείανσης (εικ. Κ)

• Τοποθετήστε τη βάση λείανσης επάνω στην άτρακτο (9) με την υποδοχή της βάσης λείανσης προφίλ (16) στραμμένη προς το εμπρός μέρος του εργαλείου. Βεβαιωθείτε ότι τα πέλματά της βρίσκονται πάνω στη βάση.
  ◆ Τοποθετήστε τη ροδέλα (10) στην άτρακτο.
  ♦ Τοποθετήστε τη βίδα Allen (11) στην αντίστοιχη οπή της ατράκτου.
  ◆ Σφίξτε τη βίδα Allen χρησιμοποιώντας το παρεχόμενο κλειδί Allen (12).
  Για να αφαιρέσετε τη βάση λείανσης, βγάλτε τη βίδα Allen (11) και τη ροδέλα (10).

Τοποθέτηση και αφαίρεση ενός προφίλ λείανσης (εικ. L1 & L2)

♦ Επιλέξτε το κατάλληλο προφίλ λείανσης για την εφαρμογή σας.
♦ Τοποθετήστε το ένα άκρο του προφίλ λείανσης (8) μέσα στην εσοχή, στο εμπρός μέρος της υποδοχής προφίλ (16) (εικ. L1).
Σπρώξτε το άλλο άκρο του προφίλ λείανσης μέχρι να ασφαλίσει στη σωστή θέση με ένα χαρακτηριστικό ήχο.
Για να αφαιρέσετε το προφίλ λείανσης, σπρώξτε το προς τα εμπρός και τραβήξτε το πίσω μέρος του, απομακρύνοντάς το από την υποδοχή προφίλ (εικ. L2).

Τοποθέτηση φύλλων γυαλόχαρτου (εικ. Μ)

◆ Ευθυγραμμίστε το φύλλο γυαλόχαρτου (18) με το προφίλ λείανσης (8).
◆ Πιέστε το φύλλο γυαλόχαρτου πάνω στο προφίλ λείανσης και βεβαιωθείτε ότι το γυαλόχαρτο έχει πάρει το σχήμα του προφίλ.

Εξάρτημα για γρίλιες (εικ. Ν)

Με αυτό το εξάρτημα μπορείτε όταν εργάζεστε σε στενό χώρο μεταξύ δύο αντικειμένων, να χρησιμοποιείτε τη βάση λείανσης ταυτόχρονα και για τις δύο πλευρές.

♦ Αφαιρέστε τη μύτη της βάσης λείανσης και την υποδοχή της μύτης (εικ. J).
♦ Τοποθετήστε τη βάση για γρίλιες (23) πάνω στη μύτη της αιχμηρής βάσης.

◆ Στερεώστε τη βάση για γρίλιες με τη βίδα (24).
♦ Κολλήστε το κύριο φύλλο λείανσης στο κάτω μέρος της βάσης για γρίλιες. Ένα μέρος του θα κολλήσει στο εμπρός μέρος της αιχμηρής βάσης.

Για να λειάνετε τα οριζόντια πηχάκια μιας γρίλιας και από τις δύο πλευρές, μπορείτε επίσης να τοποθετήσετε γυαλόχαρτο στο πάνω μέρος του εξαρτήματος.

♦ Αφαιρέστε το χαρτί (26) από το στερεωτικό velcro (27).
♦ Κολλήστε το στερεωτικό velcro στην επάνω επιφάνεια του εξαρτήματος για γρίλιες.
♦ Τοποθετήστε το γυαλόχαρτο (25) στο στερεωτικό velcro.

ΧΡΗΣΗ

Προειδοποίηση! Αφήστε το εργαλείο να λειτουργήσει με το δικό του ρυθμό.

Προειδοποίηση! Μην το υπερφορτώνετε.

Θέση εντός και εκτός λειτουργίας (εικ. Ρ)

Για να θέσετε σε λειτουργία το εργαλείο, πατήστε το διακόπτη on/off (1) στην πλευρά με την ένδειξη ́l’.
Για να θέσετε το εργαλείο εκτός λειτουργίας, πατήστε το διακόπτη on/off (1) στην πλευρά με την ένδειξη '0'.

Αυτόματο σύστημα φρένου (ABS)

Αυτό το εργαλείο διαθέτει αυτόματο σύστημα φρένου. Όταν το εργαλείο δεν βρίσκεται στην επιφάνεια εργασίας, το σύστημα αυτό διατηρεί το δίσκο σε μικρότερη ταχύτητα σε σχέση με το μοτέρ. Όταν θέσετε το εργαλείο εκτός λειτουργίας, η περιστροφή του δίσκου θα σταματήσει πολύ γρήγορα.

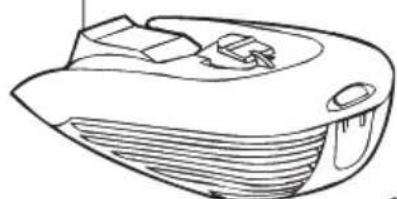

'Αδειασμα της κασέτας συλλογής σκόνης (εικ. Ο & R )

Πρέπει να αδειάζετε την κασέτα συλλογής σκόνης κάθε 10 λεπτά χρήσης.

♦ Τραβήξτε την κασέτα συλλογής σκόνης (2) προς τα πίσω και αφαιρέστε την από το εργαλείο.
♦ Κρατήστε την με την έξοδό της στραμμένη προς τα κάτω και ανακινήστε την για να αδειάσει.
◆ Τοποθετήστε ξανά την κασέτα στο εργαλείο.

Αν είναι απαραίτητο, μπορείτε να πλύνετε την κασέτα συλλογής σκόνης, αφού την αφαιρέσετε από το εργαλείο.

♦ Πατήστε την ασφάλεια (20) και ανοίξτε την κασέτα συλλογής σκόνης, όπως φαίνεται στην εικ. R.
♦ Βγάλτε την κασέτα (19).
◆ Αφήστε την κασέτα να στεγνώσει πριν την τοποθετήσετε ξανά.
♦ Τοποθετήστε την κασέτα συλλογής σκόνης πριν φυλάξετε το εργαλείο.

Συμβουλές για άριστη χρήση

♦ Πάντα να κρατάτε το εργαλείο και με τα δύο χέρια (εικ. S).
◆ Μην βάζετε τα χέρια σας πάνω από τις εγκοπές εξαερισμού.
◆ Μην ασκείτε μεγάλη πίεση στο εργαλείο.
Na ελέγχετε τακτικά την κατάσταση του φύλλου λείανσης. Na το αντικαθιστάτε όταν το κρίνετε απαραίτητο.
◆ Na λειαίνετε πάντα σύμφωνα με τη φορά των "νερών" του ξύλου.
♦ Όταν λειαίνετε νέα στρώματα βαφής πριν περάσετε ένα νέο στρώμα, χρησιμοποιήστε πολύ ψιλό γυαλόχαρτο.
Σε πολύ ανώμαλες επιφάνειες, ή όταν αφαιρείτε στρώματα βαφής, ξεκινήστε με χοντρό γυαλόχαρτο. Σε άλλες επιφάνειες ξεκινήστε με γυαλόχαρτο μέσου μεγέθους κόκκου. Και στις δύο περιπτώσεις, αλλάξτε σταδιακά σε ψιλότερο γυαλόχαρτο για να είναι λεία η επιφάνεια μετά την επεξεργασία.
Συμβουλευτείτε τον έμπορό σας για περισσότερες πληροφορίες σχετικά με τα διαθέσιμα αξεσουάρ.

ΣΥΝΤΗΡΗΣΗ

Αυτό το εργαλείο της Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιοτη δυνατή συντήρηση. Η αδιάλειπτη και ικανοποιητική λειτουργία του εργαλείου εξαρτάται από τη φροντίδα και τον τακτικό καθαρισμό.

Πριν από κάθε εργασία συντήρησης πρέπει να θέτετε το εργαλείο εκτός λειτουργίας και να το βγάζετε από την πρίζα.

♦ Να καθαρίζετε τακτικά τις εγκοπές εξαερισμού του εργαλείου με μια μαλακή, στεγνή βούρτσα ή με στεγνό πανί.
♦ Να καθαρίζετε τακτικά το περίβλημα του μοτέρ με ένα καθαρό και υγρό πανί. Μη χρησιμοποιείτε λειαντικά καθαριστικά ή υγρά καθαρισμού που περιέχουν διαλυτικά.

ΕΛΛΗΝΙΚΑ

Προστασία του περιβάλλοντος

Στην περίπτωση που κάποτε διαπιστώσετε ότι πρέπει να αντικαταστήσετε το εργαλείο ή ότι δεν σας είναι πλέον χρήσιμο, μην ξεχνάτε την ανάγκη προστασίας του περιβάλλοντος. Τα κέντρα επισκευών της Black & Decker παραλαμβάνουν παλαιά εργαλεία Black & Decker και φροντίζουν για την απόρριψή τους με ασφαλή για το περιβάλλον τρόπο.

Η ανεξάρτητη συλλογή των μεταχειρισμένων προϊόντων και των υλικών συσκευασίας δίνει τη δυνατότητα ανακύκλωσης και επαναχρησιμοποίησης των υλικών. Με την επαναχρησιμοποίηση των ανακυκλωμένων υλικών αποτρέπεται η μόλυνση του περιβάλλοντος και μειώνεται η ζήτηση πρώτων υλών.

Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να προβλέπουν την ανεξάρτητη συλλογή των ηλεκτρικών συσκευών που προέρχονται από νοικοκυριά σε κρατικές εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα καινούργιο προϊόν.

Η Black & Decker δίνει τη δυνατότητα ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία, επιοτρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους σας.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξετε στο Διαδίκτυο, στη διεύθυνση:

www.2helpU.com.

Τεχνικά χαρακτηριστικά

	KA226 KA250 KA260GT
Τάση	Vac 230 230 230
Ισχύς εισόδου	W 155 170 170
Παλμοί(χωρίς φορτίο)	min-1 26.000 26.000 26.000
Παλινδρομήσεις(χωρίς φορτίο)	min-1 13.000 13.000 13.000
Βάρος	kg 1,26 1,26 1,26

Δήλωση συμμόρφωσης με την Ευρωπαϊκή Κοινότητα

Η Black & Decker δηλώνει ότι τα προϊόντα αυτά συμμορφώνονται με:

98/37/EOK, 89/336/EOK, EN 60745, EN 55014, EN61000

L_pA (ηχητική πίεση) 76 dB(A),

L_WA (ακουστική ισχύς) 87 dB(A),

συνδυασμένη χειροβραχιονική δόνηση <12,1 m/s²

Κρα (αβεβαιότητα ηχητικής πίεσης) 3 dB(A),

Kwa (αβεβαιότητα ακουστικής ισχύος) 3 dB(A),

Kevin Hewitt

Διευθυντής Εξυπηρέτησης Πελατών

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα νόμιμα δικαιώματά σας. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή μη συμμόρφωσης με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός εάν:

To προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό περιβάλλον ή αν έχει ενοικιαστεί.
♦ Έχει γίνει εσφαλμένη χρήση του προϊόντος ή έχει παραμεληθεί.
◆ Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες ή λόγω ατυχήματος.
♦ Έχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker.

Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξετε στο Διαδίκτυο, στη διεύθυνση:

www.2helpU.com

Παρακαλούμε επισκεφθείτε την ιστοσελίδα μας www.blackanddecker.grγια να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά των προϊόντων μας θα βρείτε στη διεύθυνση

www.blackanddecker.gr.

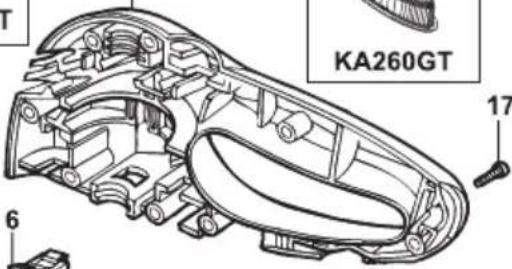

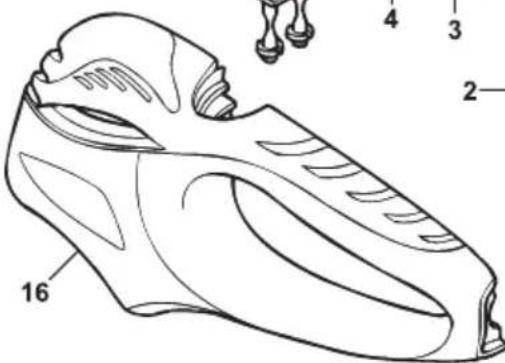

BLACK& DECKER.	KA226 - KA250 - KA260			TYP 2
—821	45		16	46
—820	3	KA260G
	14
	14
	14
—32	18
KA250K - KA260GT	18		36	23
	19
	37	KA250K KA260GT
	—
KA250K	—		21
	—		28
			20
KA250LDK	35		30

Australia Black & Decker (Australia) Pty. Ltd. Tel. [phone] Fletcher Road, Mooroolbark, Victoria, 3138 Fax [phone]
België/Belgique Black & Decker (Belgium) N.V. Tel. 015 - 47 92 11Campus Noord, Schaliënhoevedreef 20E Fax 015 - 47 92 102800 Mechelen
Danmark Black & Decker Tel. [phone]Sluseholmen 2-4, 2450 København SV Fax [phone]Internet: www.blackanddecker.dk
Deutschland Black & Decker GmbH Tel. [phone] - 0Black & Decker Str. 40, D - 65510 Idstein Fax [phone]
Ελλάδα Black & Decker (Ελλας) A.E. Τηλ. 210 8981616Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159 Τηλ. 210 8982630166 74 Γλυφάδα - Αθήνα Φαξ Service 210 8983285
España	Black & Decker Ibérica, S.C.A.Parque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel. [phone]Fax [phone]
France	Black & Decker (France) S.A.S.B.P. 21, 69571 Dardilly Cédex	Tel. [phone]Fax [phone]
Helvetia	ROFO AGGewerbezone Seeblick3213 Kleinbösingen	Tel. [phone]Fax [phone]
Italia	Black & Decker Italia SpAViale Elvezia 220052 Monza (MI)	Tel. [phone]Fax [phone]Numero verde 800-213935
Nederland	Black & Decker BeneluxJoulehof 12, 4622 RG Bergen op Zoom	Tel. 0164 - 283000Fax 0164 - 283100
New Zealand	Black & Decker Tel. [phone] Hugo Johnston DrivePenrose, Auckland, New Zealand	Fax [phone]
Norge	Black & Decker (Norge) A/S Tlf. 22 90 99 00Postboks 4814, Nydalen, 0422 OsloInternet: www.blackanddecker.no	Fax [phone]
Österreich	Black & Decker Vertriebsges.m.b.HErlaaerstraße 165, 1231 Wien	Tel. [phone]Fax [phone]
Portugal	Black & Decker Tel. [phone]Rua Egas Moniz 173S. João do Estoril2766-651 Estoril	Fax [phone]
Suomi	Black & Decker OyKeilasatama 3, 02150 Espoo	Puh.: 010 400 430Faksi: [phone]
	Black & Decker Oy,Kägelhamnen 3, 02150 Esbo	Tel: [phone]Fax: [phone]
Sverige	Black & Decker ABFabriksg. 7, 412 50 Göteborg	Tel: [phone]Fax: [phone]
Türkiye	İntratek Mühendislik ve Dış Tic. A.Ş.Ortaklar Cad. No:19/280290 Mecidiyeköy / İstanbul	Tel. [phone]Faks 0212 266 33 03
United Kingdom	Black & Decker Tel. [phone] Bath RoadSlough, Berkshire SL1 3YD	Fax [phone]Helpline 01753 574277
Middle East & Africa	Black & Decker (Overseas) A.G.PB 5420, Dubai, United Arab Emirates Fax [phone]	Tel. [phone]

Cat. no.:

[NO TEXT]

: haiofodluyu 21adnu na

◆ Δικυνον αυτιροσμου

Black & Decker στην Ελλάδα.

Ελληνικα Παρακαλώ κόψετε αυτό το κομμάτι και ταχυδρομήσατε το αμέσως

Ελληνικα Παρακαλώ κόψετε αυτό το κομμάτι και ταχυδρομήσατε το αμέσως

Ελληνικα Παρακαλώ κόψετε αυτό το κομμάτι και ταχυδρομήσατε το αμέσως

μετά την αγορά του προϊόντος σας στην διεύθυνση της
