ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PTK 1700 A1 PARKSIDE

ΕΠΙΤΡΑΠΕΖΙΟ ΔΙΣΚΟΠΡΙΟΝΟ

Υποδείξεις χειρισμού και ασφαλείας Πρωτότυπες Όδηγίες χρήσης

TISCHKREISSÄGE

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

DE AT CH

GR/CY Υποδείξεις χειρισμού και ασφαλείας Σελίδα 50

③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν

③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν

1. Εισαγωγή......52
2. Υποδείξεις ασφαλείας....52-57
3. Περιγραφή της συσκευής ....58
4. Συμπαραδιδόμενα 58-59
5. Ενδεδειγμένη χρήση....59
6. Τεχνικά χαρακτηριστικά ......60
7. Πριν τη θέση σε λειτουργία......61
8. Συναρμολόγηση 61-63
9. Χειρισμός....63-66
10. Λειτουργία ......66-67
11. Αντικατάσταση καλωδίου σύνδεσης με το δίκτυο......67
12. Καθαρισμός, συντήρηση, φύλαξη, μεταφορά και παραγγελία ανταλλακτικών....67-68

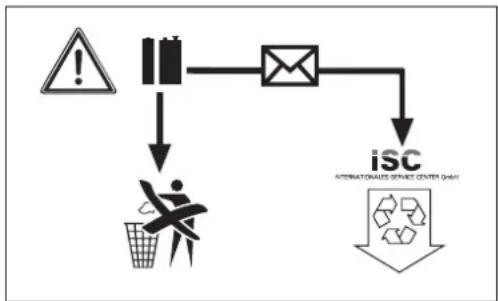

13. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση ......68
14. Δήλωση συμμόρφωσης ....69
15. Εγγύηση ....70

Η ανατύπωση ή οποιασδήποτε άλλης μορφής αναπαραγωγή της τεκμηρίωσης ή άλλων δικαιολογητικών που αναφέρονται στα προϊόντα, ακόμη και αποσπασματικά, επιτρέπεται μόνο με ρητή συγκατάθεση της ISC GmbH.

Με επιφύλαξη τεχνικών τροποποιήσεων

Εξήγηση των συμβόλων επάνω στη συσκευή

„ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για την ελάττωση του κινδύνου τραυματισμών να διαβάσετε τις Οδηγίες χρήσης“

Να χρησιμοποιείτε ωτοασπίδες.

Η επίδραση του θορύβου μπορεί να προκαλέσει την απώλεια της ακοής.

Να χρησιμοποιείτε μάσκα προστασίας από σκόνη.

Κατά την επεξεργασία ξύλου και άλλων υλικών δεν αποκλείεται η δημιουργία επιβλαβούς για την υγεία σκόνης. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο!

Na φοράτε οπωσδήποτε προστατευτικά γυαλιά.

Οι σπινθήρες που δημιουργούνται κατά την εργασία ή τα εκσφενδονιζόμενα κομμάτια, ροκανίδια και σκόνες μπορούν να προκαλέσουν απώλεια της όρασης.

Na φοράτε προστατευτικά γάντια

Κατά το χειρισμό των δίσκων κοπής να φοράτε πάντα προστατευτικά γάντια.

Προσοχή! Κίνδυνος τραυματισμού!

Μην βάζετε τα χέρια σας κινούμενη πριονολάμα!

GR/CY

1. Εισαγωγή

⚠️ Προσοχή!

Κατά τη χρήση των συσκευών πρέπει, προς αποφυγή τραυματισμών, να τηρούνται και να λαμβάνονται ορισμένα μέτρα ασφαλείας. Διαβάστε για το λόγο αυτό προσεκτικά τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Φυλάξτε τις καλά για να έχετε τις πληροφορίες πάντα στη διάθεσή σας. Εάν παραδώσετε τη συσκευή σε άλλα άτομα, δώστε μαζί και αυτές τις Οδηγίες χρήσης / Υποδείξεις ασφαλείας. Δεν αναλαμβάνουμε καμμία ευθύνη για ατυχήματα ή βλάβες που οφείλονται σε μη τήρηση αυτών των Οδηγιών χρήσης και των Υποδείξεων ασφαλείας.

2. Υποδείξεις ασφαλείας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Διαβάστε όλες τις Υποδείξεις ασφαλείας και τις Οδηγίες Σε περίπτωση παραλείψεων κατά την τήρηση των Υποδείξεων ασφαλείας η συνέπεια μπορεί να είναι ηλεκτροπληξία, πυρκαγιά και/ή σοβαροί τραυυματισμοί. Φυλάξτε για μελλοντική χρήση όλες τις Υποδείξεις ασφαλείας και τις οδηγίες.

2.1 Γενικές Υποδείξεις ασφαλείας για ηλεκτρικές συσκευές

Προσοχή! Κατά την χρήση ηλεκτρικών συσκευών πρέπει για την προστασία σας από ηλεκτροπληξία, τραυματισμό και πυρκαγιά να προσέξετε τις ακόλουθες Υποδείξεις ασφαλείας. Παρακαλούμε να διαβάσετε και να προσέξετε τις υποδείξεις πριν χρησιμοποιήσετε τη συσκευή.

1. Να τηρείτε τάξη στη θέση εργασίας σας
   Εάν δεν υπάρχει τάξη, υφίσταται μεγαλύτερος κίνδυνος ατυχημάτων.
2. Να λαμβάνετε υπόψη σας τη θερμοκρασία περιβάλλοντος Μην εκθέτετε τις ηλεκτρικές συσκευές σε

βροχή. Ποτέ μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε υγρό περιβάλλον. Φροντίστε για καλό φωτισμό. Μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία κοντά σε εύφλεκτα υγρά ή αέρια.

1. Προστατευθείτε από ηλεκτροπληξία Να αποφεύγετε κάθε επαφή του σώματος με γειωμένα εξαρτήματα, για παράδειγμα με σωλήνες, καλοριφέρ, εστίες, ψυγεία.

2. Να κρατάτε μακριά τα παιδιά! Μην αφήνετε άλλα άτομα να έρχονται σε επαφή με το εργαλείο ή το καλώδιο, κρατάτε τα μακριά από την περιοχή εργασίας.

3. Τα εργαλεία σας να φυλάσσονται σε ασφαλή χώρο.

'Отан δεν χρησιμοποιείτε τα εργαλεία, να τα φυλάγετε σε στεγνό χώρο που κλειδώνεται, μακριά από παιδιά.

1. Μην υπερφορτώνετε τα εργαλεία σας Εργάζεστε καλύτερα και ασφαλέστερα στο αναφερόμενο πεδίο ισχύος.

2. Να χρησιμοποιείτε τα σωστά εργαλεία Μη χρησιμοποιείτε αδύναμες μηχανές ή συσκευές για βαριές εργασίες. Μη χρησιμοποιείτε τα εργαλεία για σκοπούς και εργασίες για τους οποίους δεν προορίζονται, π.χ. μη χρησιμοποιείτε ένα δισκοπρίονο χεριού για να κόψετε δέντρα ή χοντρά κλαδιά.

3. Να φοράτε κατάλληλα ρούχα εργασίας

Μη φοράτε φαρδιά ρούχα ή κοσμήματα.
Θα μπορούσαν να πιαστούν από κινούμενα τμήματα. Σε εργασίες στο ύπαιθρο συνιστώνται λαστιχένια γάντια και αντιολισθητικά παπούτσια. Εάν έχετε μακριά μαλλιά να φοράτε ένα δίχτυ.

1. Να χρησιμοποιείτε προστατευτικά γυαλιά

Na χρησιμοποιείτε αναπνευστική μάσκα σε εργασίες κατά τη διάρκεια των οποίων δημιουργείται σκόνη.

1. Μη χρησιμοποιείτε το καλώδιο για μη ενδεδειγμένη χρήση.

Μη μεταφέρετε το φορτιστή κρατώντας τον από το καλώδιο και μη χρησιμοποιείτε το καλώδιο για να τραβήξετε το βύσμα από την πρίζα. Να προστατεύετε το καλώδιο από ψηλές θερμοκρασίες, λάδι

και αιχμηρά αντικείμενα.

1. Na ασφαλίζετε το κατεργαζόμενο αντικείμενο.

Na χρησιμοποιείτε συστήματα συγκράτησης ή μία μέγγενη για τη συγκράτηση του κατεργαστέου αντικειμένου. Έτσι συγκρατιέται ασφαλέστερα παρά με το χέρι σας και σας επιτρέπεται ο χειρισμός της μηχανής με δύο χέρια.

1. Να προσέχετε την ευστάθειά σας

Να αποφεύγετε μη φυσιολογική στάση του σώματος. Φροντίστε να στέκεστε σταθερά και να κρατάτε πάντα την ισορροπία σας.

1. Να φροντίζετε τα εργαλεία σας

Na diatnpeite ta eryaleia sacs akoviosméva kai kahará yia va mporéite va erýažeste me aσφάλεια. Na akolouθεite tis prodiayrapfés suvtήρησης kai tis upodeiξεις yia allayń tou eryalelou. Na ελέγχετε taktká to βύσμα kai to kalώδio kai se períptωση ελattwμάτων va avntikathistantai apó avayvwrismévo kai eiδikeuμévo texvitn. Na ελέγχετε taktká to kalώδio epéktasης (μπαλαντέζα) pou va antikathistatai eán είναι ελattwματικό. Na diatnpeite ti c xeirolabécs steyves kai ελεύθερες apó ládia kai lítn.

1. Να βγάζετε το φις από την πρίζα

'Отан dev χρησιμοποιείτε τη συσκευή, σε εργασίες συντήρησης και κατά την αλλαγή εργαλείων, όπως για παράδειγμα πριονολάμα, τρυπάνι ή εργαλεία παντός είδους.

1. Μην αφήνετε το κλειδί πάνω στο εργαλείο

Πριν την ενεργοποίηση να ελέγχετε, εάν έχουν απομακρυνθεί τα κλειδιά και εργαλεία ρύθμισης.

1. Να αποφεύγετε την αθέλητη εκκίνηση

Μη μεταφέρετε εργαλεία συνδεδεμένα με το ρεύμα κρατώντας το δάκτυλό σας στο διακόπτη. Σιγουρευτείτε πως ο διακόπτης είναι απενεργοποιημένος κατά τη σύνδεση με το ρεύμα δικτύου.

1. Μπαλαντέζα στο ύπαιθρο

Στο ύπαιθρο να χρησιμοποιείτε μόνο τα για το σκοπό αυτό εγκεκριμένα καλώδια επέκτασης με την ανάλογη σήμανση.

1. Na είστε πάντα προσεκτικοί

Na paratηρείτε καλά την εργασία σας. Na εργάζεστε συνετά. Μη χρησιμοποιείτε τα εργαλεία όταν δεν είστε συγκεντρωμένοι.

1. Να ελέγχετε τη συσκευή για ζημιές

Πριν από περαιτέρω χρήση του εργαλείου να ελέγχονται προσεκτικά τα συστήματα ασφαλείας ή ελαφρά ελαττωματικά τμήματα για την άψογη λειτουργία τους σύμφωνα με το σκοπό για τον οποίο προορίζονται. Ελέγξε τε εάν λειτουργούν άψογα και δεν μπλοκάρουν όλα τα κινούμενα τμήματα ή εάν ορισμένα τμήματα έχουν ζημιές. Όλα τα τμήματα πρέπει να είναι σωστά τοποθετημένα ώστε να εξασφαλίζεται η ασφάλεια της συσκευής.

Τα ελαττωματικά συστήματα ασφαλείας και τα ελαττωματικά εξαρτήματα πρέπει να επισκευάζονται ή να αντικαθίστανται σωστά από αναγνωρισμένο εξειδικευμένο συνεργείο εάν δεν αναφέρεται κάτι διαφορετικό στις Οδηγίες χρήσης. Οι ελαττωματικοί διακόπτες να αντικαθίστανται σε συμβεβλημένο συνεργείο. Μη χρησιμοποιείτε εργαλεία, στα οποία ο διακόπτης δεν ενεργοποιείται και δεν απενεργοποιείται.

1. Προσοχή!

Για τη δική σας ασφάλεια να χρησιμοποιείτε μόνο εξαρτήματα και πρόσθετες συσκευές που αναφέρονται στις Οδηγίες χρήσης ή που συνιστώνται ή αναφέρονται από τον κατασκευαστή του εργαλείου. Η χρήση άλλων εργαλείων ή εξαρτημάτων από αυτών που αναφέρονται στις Οδηγίες χρήσης ή στον κατάλογο μπορούν να αποτελέσουν κίνδυνο για τη σωματική σας ακεραιότητα.

1. Επισκευές από ειδικευμένο ηλεκτρολόγο

Αυτό το εργαλείο ανταποκρίνεται στις σχετικές διατάξεις ασφαλείας. Οι επισκευές επιτρέπεται να εκτελούνται μόνο από ειδικευμένους ηλεκτρολόγους, διαφορετικά δεν αποκλείονται τραυματισμοί του χειριστή.

1. Συνδέστε το σύστημα αναρρόφησης της σκόνης

Εάν υπάρχουν συστήματα για τη σύνδεση

GR/CY

συσκευών αναρρόφησης της σκόνης, σιγουρευτείτε πως είναι συνδεδεμένα και χρησιμοποιούνται.

2.2 Ειδικές υποδείξεις ασφαλείας:

2.2.1 Μέτρα ασφαλείας

■ Δεν επιτρέπεται η χρήση παραμορφωμένων πριονολαμών ή πριονολαμών με ρωγμές.
■ Na antikathistatai to evdexomévως φθαρμένο στήριγμα της συσκευής στον πάγκο εργασίας.
■ Να χρησιμοποιείτε μόνο τις πριονολάμες που συνιστά ο κατασκευαστής και που ανταποκρίνονται στο πρότυπο EN 847-1. Κατά την αλλαγή της πριονολάμας να προσέχετε το πλάτος κοπής να μην είναι μικρότερο και το πάχος της λάμας να μην είναι μεγαλύτερο από το πάχος του σχίστη.
■ Προσέξτε την επιλογή της κατάλληλης λάμας για το εκάστοτε υλικό.
■ Εάν απαιτείται να χρησιμοποιείτε τα κατάλληλα μέτρα ατομικής προστασίας. Αυτά αποτελούνται κατά περίπτωση από:

• Ωτοασπίδες για μείωση του κινδύνου βαρηκοϊας
• Αναπνευστική προστασία για μείωση του κινδύνου εισπνοής επικίνδυνης σκόνης
• 'Отан πιάνετε χειρίζεστε πριονολάμες και όχι λεία υλικά να φοράτε γάντια. Εάν γίνεται να μεταφέρεται τις πριονολάμες σε περιέκτη.

■ Ότνα πριονίζονται ξύλα να συνδέονται τα δισκοπρίονα σε συστήματα αναρρόφησης σκόνης. Οι ακόλουθοι παράγοντες μπορεί να επιδράσουν στην δημιουργία σκόνης:

• Φθαρμένες, ελαττωματικές πριονολάμες ή πριονολάμες με ρωγμές
• Συνιστώμενη ισχύς αναρρόφησης του συστήματος αναρρόφησης σκόνης: 20 m/s
• Το κατεργαστέο αντικείμενο να οδηγείται σωστά

■ Δεν επιτρέπεται η χρήση λαμών από ατσάλι HSS.
■ Το ξύλο ώθησης ή η χειρολαβή για ξύλο ώθησης να φυλάγονται, όταν δεν χρησιμοποιούνται, κοντά στη μηχανή.

2.2.2 Υποδείξεις ασφαλείας για το σύστημα λείζερ

Προσοχή: Ακτινοβολία λέιζερ Μη κοιτάζετε στην ακτίνα Κατηγορία λέιζερ 2

Προστατέψτε τον εαυτό σας και το περιβάλλον με κατάλληλα μέτρα προστασίας από κινδύνους ατυχημάτων.

■ Μη κοιτάζετε άμεσα, χωρίς προστασία οφθαλμών, στην ακτίνα λαίηζερ.
■ Μη κοιτάζετε άμεσα στην διαδρομή της ακτίνας.
■ Μη τείνετε την ακτίνα λέιζερ ποτέ σε αντανακλούσες επιφάνειες, σε πρόσωπα ή ζώα. Ακόμη και ακτίνα λέιζερ χαμηλής ισχύος μπρορεί να προκαλέσει βλάβες στα μάτια.
■ Προσοχή - εάν εκτελούνται άλλες από τις μεθόδους που αναφέρονται εδώ, δεν αποκλείεται επικίνδυνη έκθεση σε ακτινοβολία.
■ Ποτέ μην ανοίγετε το μοντούλ του λέιζερ.

2.2.3 Υποδείξεις ασφαλείας για τις μπαταρίες

Χρήση των μπαταριών

■ Πριν βάλετε τις μπαταρίες στη θέση τους, σιγουρευτείτε πως ο διακόπτης λέιζερ (35) βρίσκεται στη θέση „0“.
■ Η τοποθέτηση των μπαταριών με ενεργοποιημένο λέιζερ μπορεί να προκαλέσει ατυχήματα.
■ Σε περίπτωση όχι σωστής χρήσης, μπορεί να προκληθεί διαρροή των μπαταριών. Να αποφεύγετε την επαφή με το υγρό των μπαταριών. Σε περίπτωση επαφής με το υγρό των μπαταριών, να καθαρίσετε αμέσως το τμήμα του σώματος με

τρεχούμενο νερό. Εάν εισέλθει υγρό μπαταριών στα μάτια, να συμβουλευθείτε επιπροσθέτως αμέσως ένα γιατρό.

■ Το υγρό που διαρρέει από τις μπαταρίες μπορεί να προκαλέσει δερματικούς ερεθισμούς και εγκαύματα.
■ Ποτέ μην εκθέτετε τς μπαταρίες σε ψηλές θερμοκρασίες όπως σε ακτινοβολία ηλίου, φωτιά ή κάτι παρόμοιο.
■ Ποτέ μη φορτίζετε μία μπαταρία, εάν πρόκειται για μη επαναφορτιζόμενη μπαταρία. Κίνδυνος έκρηξης!
■ Κρατάτε τις μπαταρίες μακριά από παιδιά, μη τις βραχυκυκλώνετε και μη της αποσυναρμολογείτε.
■ Συμβουλευθε' τιε αμέσως ένα γιατρό σε περίπτωση κατάποσης μπαταρίας.
■ Εάν χρειαστεί, να καθαρίσετε τις επαφές των μπαταριών και της συσκευής πριν την τοποθέτηση των μπαταριών.
■ Κατά την τοποθέτηση των μπαταριών να προσέχετε την σωστή πολικότητα.
■ Na aφαιρείτε αμέσως τις αδύναμες μπαταρίες από τη συσκευή. Υφίσταται κίνδυνος διαρροής.
■ Να αλλάζετε όλες τις μπαταρίες συγχρόνως.
■ Na χρησιμοποιείτε μόνο μπαταρίες ίδιου τύπου, μη χρησιμοποιε' τιε διαφορετικού τύπους ή μεταχειρισμένες και καινούργιες μπαταρίες μαζί.
■ Σιγουρευτείτε πως απενεργοποιήθηκε η συσκευή μετά τη χρήση.
Εάν δεν χρησιμοποιείτε τη συσκευή για μεγαλύτερο χρονικό διάστημα, αφαιρέστε τις μπαταρίες.

2.2.4 Συντήρηση και σέρβις

■ Οι ακόλουθες συνθήκες μπορεί να επηρεάσουν την επίδραση του θορύβου στον χειριστή.

- Είδος πριονολάμας (π.χ. πριονολάμες για μείωση εκπομπής θορύβου)

- Υλικό του κατεργαζόμενοιω αντικείμενου

- Δύναμη με την οποία ωθείται το κατεργαζόμενο αντικείμενο πάνω στην πριονολάμα.

■ Ελαττώματα της μηχανής, συμπεριλαμβανομένων και των συστημάτων ασφαλείας και της

πριονολάμας, πρέπει, μόλις εντοπισθούν, να δηλωθούν στο υέύθυνο άτομο.

2.2.5 Ασφαλής λειτουργία

■ Να χρησιμοποιείτε ξύλο ώθησης ή χειρολαβή με ξύλο ώθησης για να οδηγείτε με ασφάλεια το αντικείμενο στην πριονολάμα.
■ Na χρησιμοποιείτε σχίστη και να τον ρυθμίζετε σωστά.
■ Na χρησιμοποιείτε το σύστημα προστασίας της επάνω πριονολάμας και να το ρυθμίζετε σωστά.
■ Μην εκτελείτε πτυχές ή αυλακώσεις χωρίς κατάλληλα προστατευτικά μέσα, όπως π.χ. προστατευτικό τούνελ πάνω από τον πάγκο εργασίας.
■ Τα δισκοπρίονα να μη χρησιμοποιούνται για κοπές που λήγουν εντός του αντικειμένου.
■ Να χρησιμοποιείτε μόνο λάμες με μέγιστη επιτρεπτή ταχύτητα όχι χαμηλότερη από την μέγιστη ταχύτητα του άξονα του δισκοπρίονου και του αντικειμένου που κόβεται.
■ Κατά τη μεταφορά της μηχανής να χρησιμοποιείτε μόνο τα συστήματα μεταφοράς και ποτέ τα συστήματα ασφαλείας για χειρισμό η μεταφορά.
■ Κατά τη διάρκεια της μεταφοράς να είναι καλυμμένη η επάνω πριονολάμα, για παράδειγμα με το προστατευτικό κάλυμμα.
■ Na ασφαλίζετε μακριά αντικείμενα για να μη πέσουν στο τέλος της διαδικασίας κοπής (π.χ. με μία βάση)

2.2.6 Πρόσθετες υποδείξεις ασφαλείας:

■ Na παραδίδετε τις Υποδείξεις εργασίας σε όλα τα άτομα που εργάζονται με τη μηχανή.
■ Μη χρησιμοποιείτε το πριόνι για να κόβετε καυσόξυλα.
■ Μη κόβετε εγκάρσια τα στρογγυλά ξύλα.
■ Προσοχή ! Η περιστρεφόμενη λάμα αποτελεί κίνδυνο τραυματισμού για χέρια και δάκτυλα.
■ Η μηχανή διαθέτει διακόπτη ασφαλείας κατά αθέλητης επαναενεργοποίησης μετά από πτώση της τάσης.

GR/CY

■ Na συγκρίνετε εάν συμφωνεί η τάση που αναφέρεται στην ετικέτα στοιχείων της συσκευής με την τάση δικτύου σας.
■ Σε περίπτωση που χρειαστεί μπαλαντέζα, παρακαλούμε να βεβαιωθείτε πως η διατομή του καλωδίου αρκεί για την απορρόφηση ρεύματος του πριονιού. αυτής. Ελάχιστη διατομή 1 mm²
■ Na χρησιμοποιείτε τον κύλινδρο του καλωδίου μόνο σε ξετυλιγμένη κατάσταση.
■ Να ελέγχετε το καλώδιο σύνδεσης με το δίκτυο. Μη χρησιμοποιείτε ελαττωματικά καλώδια.
■ Ο χειριστής πρέπει να είναι τουλάχιστον 18 ετών, τα καταρτιζόμενα άτομα τουλ. 16 ετών, αλλά μόνο υπό επιτήρηση.
■ Na κρατάτε την περιοχή εργασίας καθαρή από απορρίμματα ξύλου και άλλα αντικείμενα.
■ Na μην αποσπάται η προσοχή των ατόμων που εργάζονται στη μηχανή.
■ Na προσέχετε την κατεύθυνση περιστροφής του κινητήρα και της πριονολάμας.
■ Δεν επιτρέπεται με κανένα τρόπο να φρενάρετε τις λάμες με πλευρική πίεση μετά την απενεργοποίηση της μετάδοσης κίνησης.
■ Να χρησιμοποιείτε μόνο καλά τροχισμένες λάμες, χωρίς ρωγμές και παραμορφώσεις.
■ Δεν επιτρέπεται η αποσυναρμολόγηση ή η αχρηστοποίηση των συστημάτων ασφαλείας της μηχανής.
■ Οι ελαττωματικές λάμες πρέπει να απομακρυνθούν αμέσως.
■ Μη χρησιμοποιείτε λάμες που δενανταποκρίνονται στα χαρακτηριστικά που αναφέρονται στις Οδηγίες χρήσης.
■ Πρέπει να σιγουρευτείτε πως όλα τα συστήματα που καλύπτουν τη λάμα, λειτουργούν άψογα.
■ Προσοχή: Δεν επιτρέπονται με το πριόνι αυτό τομές που λήγουν στο αντικείμενο.
■ Na antikathistantai améos ta ελαττωματικά συστήματα ασφαλείας.
■ Ο σχίστης αποτελεί ένα πολύ σημαντικό σύστημα ασφαλείας που οδηγεί το κατεργαζόμενο αντικείμενο και εμποδίζει το κλείσμο της εγκοπής και την

αντίκρουση του κατεργαζόμενου αντικειμένου. Να προσέχετε το σωστό πάχος του σχίστη. Ο σχίστης δεν επιτρέπεται να είναι πιο λεπτός από το στέλεχος της λάμας και να μην είναι πιο χοντρός από το πλάτος της εγκοπής.

■ Σε κάθε κύκλο εργασίας πρέπει να χαμηλώνεται το κάλυμμα πάνω στο κατεργαζόμενο αντικείμενο.
■ Κατά την διαμήκη κοπή στενών αντικειμένων πρέπει να χρησιμοποιείτε οπωσδήποτε ξύλο ώθησης (πλάτος μικρότερο από 120 χιλιοστά).
■ Μη κόβετε αντικείμενα που είναι πολύ μικρά και δεν μπορούν να κρατηθούν με το χέρι.
■ Κατά την κοπή στενών ξύλων πρέπει να συσφιχθεί ο παράλληλος οδηγός στην δεξιά πλευρά της λάμας.
■ Na στέκεστε πάντα στο πλάι της λάμας.
■ Μην υπερφορτώνετε τη μηχανή τόσο ώστε να ακινητοποιείται.
■ Να πιέζετε το αντικείμενο που κόβετε πάντα γερά πάνω στον πάγκο εργασίας.
■ Na προσέχετε να μην πιάνονται και να μην εξεσφενδονίζονται τα κομμένα τμήματα ξύλου από την οδοντωτή στεφάνη της λάμας.
■ Μετά από τον τερματισμό εργασιών επισκευής ή συντήρησης πρέπει να επανατοποθετούνται αμέσως τα συστήματα προστασίας και ασφαλείας.
■ Πρέπει να τηρούνται οι υποδείξεις ασφαλείας, εργασίας και συντήρησης του κατασκευαστή, καθώς και οι διαστάσεις που αναφέρονται στα τενικά χαρακτηριστικά.
■ Na τηρείτε πάντα τις σχετικές διατάξεις πρόληψης ατυχημάτων και τους άλλους γενικά αναγνωρισμένους κανόνες ασφαλείας.
■ Na ακολουθείτε τις υποδείξεις στα ενημερωτικά φυλλάδια των επαγγελματικών σωματείων.
■ Σε κάθε εργασία να συνδέετε το σύστημα αναρρόφησης σκόνης. Ο χειριστής πρέπει να ενημερωθεί για τις συνθήκες που επηρεάζουν την ελευθέρωση σκόνης, π.χ. το είδος του κατεργαζόμενου υλικού (προσδιορισμός και πηγή), τη σημασία

τοπικής εκπομπής και σωστή ρύθμιση καλυμμάτων/ ελασμάτων / οδηγών.

■ Na χρησιμοποιείτε το πριόνι μόνο με το κατάλληλο σύστημα αναρρόφησης ή με κοινούς βιομηχανικούς αναρροφητήρες.
■ Ποτέ μην απομακρύνετε θρίμματα, ροκανίδια ή μπλοκαρισμένα τμήματα ξύλου κατά τη λειτουργία της λάμας.
■ Για την αποκατάσταση βλάβη ή για την απομάκρυνση σφηνομένων τμημάτων ξύλου, να απενεργοποιείτε τη μηχανή. - Βγάλτε το βύσμα από την πρίζα -
■ Σε περίπτωση χαλαρωμένης εγκοπής να αντικατασταθεί το στήριγμα της συσκευής στον πάγκο. - Βγάλτε το βύσμα από την πρίζα -
■ Autó to εργαλείο ανταποκρίνεται στους σχετικούς όρους ασφαλείας.
■ Να διατηρείτε τη θέση εργασίας σας καθαρή και τακτοποιημένη. Σε όχι τακτικούς ή όχι καλά φωτισμένους χώρους εργασίας δημιουργούνται ατυχήματα.
■ Μην εκθέτετε το ηλεκτρικό αλυσοπρίονο σε βροχή ή υγρασία. Η διείσδυση νερού σε ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.
■ Na είστε προσεκτικοί, να προσέχετε τί κανετε, και να εργάζεστε συνετά με το ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε τη συσκευή όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνευματωδών ποτών ή φαρμάκων. Μόνο μία στιγμή απροσεξίας κατά τη χρήση της ηλεκτρικής συσκευής μπορεί να προκαλέσει σοβαρούς τραυματισμούς.
■ Μη χρησιμοποιείτε ηλεκτρικά εργαλεία, ο διακόπτης των οποίων είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο που δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί είναι επικίνδυνο και πρέπει να επισκευαστεί.
■ Na φυλάγετε το ηλεκτρικό αλυσοπρίονο, όταν δεν το χρησιμοποιείτε, μακριά από παιδιά. Μην αφήνετε να χρησιμοποιούν τη συσκευή άτομα που δεν είναι εξοικειωμένα μαζί της ή που δεν διάβασαν αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα χωρίς πείρα.

■ Τα κοπτικά εξαρτήματα να διατηρούνται πάντα τροχισμένα και καθαρά. Τα προσεγμένα κοπτικά εξαρτήματα με ακονισμένες λάμες δεν μπλοκάρουν εύκολα και κινούνται καλύτερα.
■ Σε περίπτωση ελαττώματος του καλωδίου του ηλεκτρικού εργαλείου, πρέπει να αντικατασταθεί από ειδικό καλώδιο που μπορείτε να αγοράσετε στα τμήματα εξυπηρέτησης πελατών.
■ Η επισκευή του ηλεκτρικού σας εργαλείου να εκτελείται μόνο από εξειδικευμένο προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η ασφάλεια του ηλεκτρικού σας εργαλείου.
■ Η μηχανή να τοποθετηθεί σε σταθερό μέρος
■ Πριν τη θέση σε λειτουργία πρέπει να έχουν τοποθετηθεί σωστά όλα τα καλύμματα και οι διατάξεις ασφαλείας.
■ Η πριονολάμα πρέπει να μπορεί να κινείται ελεύθερα.
■ Na προσέχετε στα ήδη κατεργασμένα ξύλα να μην υπάρχουν ξένα αντικείμενα, π.χ. καρφιά ή βίδες κλπ.
■ Πριν ενεργοποιήσετε τον διακόπτη ενεργοποίησης/απενεργοποίησης σιγουρευθείτε πως όλα έχουν τοποθετηθεί σωστά και πως κινούνται ελεύθερα τα κινούμενα τμήματα.
■ Na χρησιμοποιείτε συστήματα συγκράτησης για να στερεώνετε το κατεργαζόμενο αντικείμενο. Με τον τρόπο αυτό συγκρατείται ασφαλέστερα από ό,τι με το χέρι.
■ Na ακολουθείτε τις υποδείξεις λίπανσης και αλλαγής εργαλείων.
■ Na διατηρείτε τις χειρολαβές στεγνές και ελεύθερες από λάδια και λίπη.
■ Το ξύλο ώθησης ή η χειρολαβή για ξύλο ώθησης να φυλάγονται, όταν δεν χρησιμοποιούνται, στη μηχανή.
■ Μην εκτελείτε πατούρες ή αυλακώσεις χωρίς κατάλληλα προστατευτικά μέσα, όπως π.χ. προστατευτικό τούνελ πάνω από τον πάγκο εργασίας.
■ Κατά τη διάρκεια της μεταφοράς να είναι καλυμμένη η επάνωπριονολάμα, για παράδειγμα με προστατευτικό κάλυμμα.

GR/CY

■ Για τη μεταφορά της μηχανής να χρησιμοποιείτε μόνο τις χειρολαβές μεταφοράς που έχουν εγκοπεί στις δύο πλευρές της συσκευής.
■ Ποτέ μη χρησιμοποιείτε συστήματα ασφαλείας για να κρατάτε ή να μεταφέρετε τη συσκευή.

Να φυλάξετε καλά αυτές τις Οδηγίες χρήσης.

3. Περιγραφή της συσκευής

1. Πάγκος εργασίας
2. Προστασία πριονολάμας
3. Σωλήνας αναρρόφησης
4. Σχίστης
5. Δίσκος
6. Ένθετο πάγκου εργασίας
7. Παράλληλος οδηγός
8. Χειροτροχός
9. Λαβή ρύθμισης και ασφάλισης
10. Báση
11. Διακόπτης ενεργοποίησης/απενεργοποίησης
12. Οδηγός
13. Εγκάρσιος οδηγός
14. Επέκταση πάγκου σε φάρδος
15. Επέκταση πάγκου σε μήκος
16. Προσαρμογέας αναρρόφησης
17. Ξύλο ώθησης
18. Πόδια
19. Εγκάρσιοι ράβδοι
20. Ράβδοι κατά μήκος
21. Δοκοί στη μέση, κοντές
22. Δοκοί στη μέση, μακριές
23. Λαστιχένια πόδια
24. Βραχίονας στερέωσης
25. Στηρίγματα πάγκου, κοντά
26. Στηρίγματα πάγκου, μακριά
27. Βίδα με περικόχλιο τύπου πεταλούδας
28. μακριά οπή με σχίστη
29. Χωνευτές βίδες
30. Βίδες στερέωσης
31. Μοχλός εκκέντρου
32. Αυλάκωση
33. Κοχλίας με ροζέτα

34. Λέιζερ

35. Διακόπτης λέιζερ

36. Βίδες θήκης μπαταριών

37. Κάλυμμα μπαταριών

38./39. Σημεία στερέωσης

4. Συμπαραδιδόμενα

■ Ανοίξτε τη συσκευασία και βγάλτε προσεκτικά τη συσκευή.
■ Απομακρύνετε τα υλικά συσκευασίας καθώς και τα συστήματα προστασίας της συσκευασίας / μεταφοράς (εάν υπάρχουν).
■ Ελέγξτε εάν είναι πλήρες το περιεχόμενο.
■ Ελέγξτε τη συσκευή και τα αξεσουάρ για ενδεχόμενες ζημιές από τη μεταφορά.
■ Φυλάξτε τη συσκευασία αν γίνεται μέχρι την πάροδο της προθεσμάις της εγγύησης.

ΠΡΟΣΟΧΗ

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, πλαστικές μεμβράνες και μικροαντικείμενα! Υφίσταται κίνδυνος κατάποσης και ασφυξίας!

■ Πρωτότυπες Οδηγίες χρήσης
■ Πάγκος εργασίας με προσυναρμολογημένη λάμα από σκληρό μέταλλο με 24 δόντια
■ Λάμα από σκληρό μέταλλο 48 δόντια
■ Προστασία πριονολάμας
■ Σωλήνας αναρρόφησης
■ Σχίστης με λέιζερ
■ Μπαταρίες 1,5V AAA (2x)
■ Παράλληλος οδηγός
■ Ράβδος-οδηγός
■ Εγκάρσιος οδηγός
■ Επέκταση πάγκου σε φάρδος (2x)
■ Επέκταση πάγκου σε μήκος
■ Ξύλο ώθησης
■ Πόδια (4x)
■ Εγκάρσιες δοκοί (2x)
■ Ράβδοι κατά μήκος (2x)
■ Δοκοί στη μέση, κοντές (2x)
■ Δοκοί στη μέση, μακριές (2x)
■ Λαστιχένια πόδια (4x)

■ Βραχίονας στερέωσης (2x)
■ Σωλήνας πάγκου κοντός (4x)
■ Σωλήνας πάγκου μακρύς (2x)

Υλικό συναρμολόγησης

a) Poδέλα M6 (52x)
b) Παξιμάδι (38x)
c) Εξάγωνη βίδα (52x)
d) Bíδα áλλεν (6x)
n) Bíδα κλειδαριάς (2x)
u) Ροδέλα Μ5 (6x)
v) Σφιγκτήρας ασφαλείας

Εργαλείο

r) Διπλό κλειδί 10/13
s) Δακτυλιοειδές κλειδί (10/24)
t) Κλειδί άλλεν 4mm

5. Ενδεδειγμένη χρήση

Το κυκλικό πριόνι πάγκου προορίζεται για διαμήκεις και εγκάρσιες τομές (μόνο με εγκάρσιο οδηγό) ξύλων παντός είδους, ανάλογα με το μέγεθος της μηχανής. Δεν επιτρέπεται η κοπή στρογγυλών ξύλων παντός είδους.

Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για τον σκοπό για τον οποίο προορίζεται. Κάθε πέραν τούτου χρήση δεν είναι ενδεδειγμένη. Για ζημιές ή τραυματισμούς παντός είδους που οφείλονται σε μη ενδεδειγμένη χρήση ευθύνεται ο χρήστης / χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να προσέξετε, πως οι συσκευές μας δεν έχουν κατασκευαστεί για επαγγελματική, βιοτεχνική και βιομηχανική χρήση. Δεν αναλαμβάνουμε καμμία εγγύηση, εάν η συσκευή χρησιμοποιηθεί σε βιοτεχνίες ή βιομηχανίες ή σε παρόμοιες εργασίες.

Επιτρέπεται μόνο η χρήση πριονολαμών κατάλληλων για τη μηχανή (πριονολάμες ΗΜ ή CV). Απαγορεύεται η χρήση πριονολαμών HSS και διαχωριστικών δίσκων παντός είδους. Αναπόσπαστο μέρος της ενδεδειγμένης χρήσης είναι και η τήρηση των

υποδείξεων ασφαλείας, καθώς και οι οδηγίες συναρμολόγησης και οι υποδείξεις χειρισμού στις Οδηγίες χρήσης.

Τα άτομα που χειρίζονται τη μηχανή, πρέπει να είναι εξοικειωμένα με το χειρισμό της και να ενημερωθούν για ενδεχόμενους κινδύνους. Πέραν τούτου να τηρούνται αυστηρά οι διατάξεις πρόληψης ατυχημάτων. Να ακολουθούνται επίσης και οι άλλοι γενικοί κανόνες ιατρικής εργασίας και τεχνικής ασφάλειας. Τροποποιήσεις στη μηχανή αποκλείουν την ευθύνη του κατασκευαστή από τις ζημιές που προκύπτουν από τη χρήση αυτή. Παρ'όλη την ενδεδειγμένη χρήση δεν μπορούν να αποκλειστούν τελείως ορισμένοι κίνδυνοι. Εξαιτίας της κατασκευής και της δομής της μηχανής δεν αποκλείονται οι εξής κίνδυνοι:

■ Επαφή με την πριονολάμα στο ακάλυπτο τμήμα της.
■ Επέμβαση στην κινούμενη πριονολάμα (τραυματισμός, κόψιμο)
■ Εκσφενδονισμός κατεργαζόμενων αντικειμένων ή τμημάτων τους.
■ Θραύση πριονολάμας.
■ Εκσφενδονισμός ελαττωματικών τμημάτων σκληρού μετάλλου της πριονολάμας.
■ Βλάβη της ακοής όταν δεν χρησιμοποιείται η απαιτούμενη ωτοπροστασία.
■ Επιβλαβείς για την υγεία εκπομπές σκόνης ξύλου κατά τη χρήση σε κλειστούς χώρους.

GR/CY

6. Τεχνικά χαρακτηριστικά

Κινητήρας εναλλασσόμενου ρεύματος
230-240 V \~ 50Hz

Iσχύς P S6 40% 1700 W
Λειτουργία ρελαντί n_0	6500 min ^-1
Πριονολάμα με σκληρό μέταλλο	250 x 30
Αριθμός δοντιών 24/48
Μέγεθος πάγκου εργασίας 610 x 445 mm
Πλάτυνση πάγκου εργασίας αρ/δε	608 x 250 mm
Επέκταση πάγκου εργασίας πίσω	435 x 320 mm
Μέγιστο ύψος κοπής 73 mm / 90°	63 mm / 45°
Αδιαβάθμητη ρύθμιση ύψους 0 - 73 mm
Πριονολάμα περιστρεφόμενη αδιαβάθμητα	0° - 45°
Σύνδεση αναρρόφησης περ. 36 mm
Βάρος με βάση και με αποσπώμενα τμήματα:περ. 28,5 kg

Είδος λειτουργίας S6

Ονομαστική διάρκεια λειτουργίας/Ονομαστική διάρκεια ακινητοποίησης (4 λεπτά ON/6 λεπτά OFF).

Για να μη υπερθερμανθεί ο κινητήρας, να χρησιμοποιείται το δισκοπρίονο πάγκου ως ακολούθως:

Μετά από περίοδο λειτουργίας 4 λεπτών (S 6 = 40%) με κανονικό επιτρεπτό ποσοστό χρήσης, πρέπει να ακολουθήσει διάλειμμα 6 λεπτών, στη διάρκεια του οποίου λειτουργεί το δισκοπρίονο στο ρελαντί για να κρυώσει.

Τιμές εκπομπής θορύβων

Η εκπομπή θορύβων διαπιστώθηκε σύμφωνα με το EN 61029.

Λειτουργία ραλεντί

Στάθμη ηχητικής πίεσης L_pA	101,0 dB(A)
Αβεβαιότητα K_pA	3 dB
Στάθμη ακουστικής υσχύος L_WA	111,0 dB(A)
Αβεβαιότητα K_WA	3 dB

Να χρησιμοποιείτε ωτοασπίδες.

Η επίδραση του θορύβου μπορεί να προκαλέσει την απώλεια της ακοής.

Οι αναφερόμενες τιμές είναι τιμές εκπομπής και δεν είναι απαραίτητα και οι ασφαλείς τιμές στη θέση εργασίας. Παρ'όλο που υπάρχει συσχέτιση μεταξύ της στάθμης εκπμπής και εισροής, δεν συνεπάγεται αξιόπιστα εάν είναι απαραίτητη η λήψη πρόσθετων μέτρων ασφαλείας ή όχι. Παράγοντες που θα μπορούσαν να επηρεάσουν την υφιστάμενη στάθμη εισροής ρύπων στη θέση εργασίας, περιλαμβάνουν τη διάρκεια της επίδρασης, τα ιδιαίτερα χαρακτηριστικά του χώρου εργασίας, άλλες πηγές θορύβου κλπ., π.χ. τον αριθμό των μηχανών και άλλων γειτονικών διαδικασιών. Οι αξιόπιστες τιμές θέσης εργασίας μπορούν επίσης να διαφέρουν από χώρα σε χώρα. Η πληροφορία αυτή σκοπεύει στο να δώσει στον χρήστη τη δυνατότητα καλύτερης εκτίμησης του κινδύνου.

Περιορίστε τη δημιουργία θορύβου και δόνησης στο ελάχιστο!

■ Να χρησιμοποιείτε μόνο συσκευές σε άψογη κατάσταση.
■ Na συντηρείτε και να καθαρίζετε τακτικά τη συσκευή.
■ Προσαρμόστε τον τρόπο εργασίας σας στη συσκευή.
■ Προσέξτε να μην υπερφορτώνετε τη συσκευή.
■ Ενδεχομένως δώστε τη συσκευή για έλεγχο.
■ Απενεργοποιήστε τη συσκευή όταν δεν χρησιμοποιείται.

7. Πριν τη θέση σε λειτουργία

■ Πριν τη σύνδεση σιγουρευτείτε πως τα στοιχεία στην ετικέτα της συσκευής συμφωνούν με τα στοιχεία του δικτύου.
■ Να συνδέσετε τη μηχανή μόνο σε σωστά εγκατεστημένη πρίζα σούκο με ασφάλεια τουλάχιστον 10Α.
■ Πριν κάνετε ρυθμίσεις στη συσκευή να βγάζετε πάντα το βύσμα από την πρίζα.
■ Ξεπακετάρετε το δισκοπρίονο πάγκου και ελέγξτε το για ενδεχόμενες ζημιές από τη μεταφορά
■ Η μηχανή να τοποθετηθεί σε σταθερό μέρος, δηλ. να βιδωθεί σε πάγκο εργασίας ή σε σταθερή βάση.
■ Πριν τη θέση σε λειτουργία πρέπει να έχουν τοποθετηθεί σωστά όλα τα καλύμματα και οι διατάξεις ασφαλείας.
■ Η πριονολάμα πρέπει να μπορεί να κινείται ελεύθερα.
■ Na προσέχετε στα ήδη κατεργασμένα ξύλα να μην υπάρχουν ξένα αντικείμενα, π.χ. καρφιά ή βίδες κλπ.
■ Πριν ενεργοποιήσετε τον διακόπτη ενεργοποίησης/απενεργοποίησης σιγουρευθείτε πως όλα έχουν τοποθετηθεί σωστά και πως κινούνται ελεύθερα τα κινούμενα τμήματα.

8. Συναρμολόγηση

Προσοχή! Πριν από όλες τις εργασίες συντήρησης και τροποποίησης στον απορροφητήρα να βγάζετε το βύσμα από την πρίζα.

8.1 Συναρμολόγηση της βάσης (εικ. 4-9)

■ Αναποδογυρίστε το δισκοπρίονο πάγκου και τοποθετήστε το στο δάπεδο.
■ Βιδώστε χαλαρά στο πριόνι τα τέσσερα πόδια (18) με τις τις εξάγωνες βίδες (c) και τις ροδέλες (a) (εικ. 5).
■ Βιδώστε τώρα χαλαρά τις κατά μήκος (20) και εγκάρσιες δοκούς (19) καθώς και τις μεσαίες δοκούς (21,22) με τις εξάγωνες βίδες (c), τις ροδέλλες (a) και τα παξιμάδια (b) πόδια βάσης (εικ.6-7).

■ Σφίξτε μόνο χαλαρά τις εξάγωνες βίδες (c) και τα παξιμάδια (b).
Προσοχή: Οι μακρύτερες δοκοί να χρησιμοποιηθούν στο πλαϊ.
■ Βάλτε τώρα τα λαστιχένια πόδια (23) στα πόδια (εικ. 8).
■ Στις τρύπες στα πίσω πόδια βιδώστε του βραχίονες (24) με ανά 2 εξάγωνες βίδες (c), ροδέλες (a) και παξιμάδια (b) (εικ. 9).
■ Προσοχή! Και οι δύο βραχίονες στερέωσης πρέπει να στερεωθούν στην όπισθεν της μηχανής στα σημεία στερέωσης 38 και 39!
■ Κατόπιν σφίξτε όλες τις βίδες και τα παξιμάδια της βάσης.

8.2 Τοποθέτηση της πλάτυνσης και επέκτασης του πάγκου εργασίας (εικ. 10-14)

■ Στερεώστε χαλαρά την πλάτυνση (14) και επέκταση σε μήκος (15) του πάγκου εργασίας στον πάγκο εργασίας (1) με τη βοήθεια των βιδών άλλεν (d) και των ροδελών (u) (εικ. 10-12). Για την τοποθέτηση των επεκτάσεων του πάγκου εργασίας να χρησιμοποιείτε τις πίσω τρύπες (που δείχνουν προς την επέκταση του πάγκου).
■ Βιδώστε χαλαρά τους σωλήνες του πάγκου (25, 26) στο περίβλημα του δισκοπρίονου με εξάγωνες βίδες (c) και ροδέλες (u). Επίσης να στερεωθούν χαλαρά οι σωλήνες (25,26) στην επέκταση σε φάρδος ή σε μήκος με εξάγωνες βίδες (c), ροδέλα (a) και παξιμάδι (b). (κοντά στηρίγματα (25) για την πλάτυνση, μακριά στηρίγματα (26) για την επέκταση) (εικ. 13-14).

■ Αναποδογυρίστε το πριόνι με τη βάση και στήστε την στο δάπεδο.

■ Ευθυγραμμίστε την πλάτυνση και επέκταση με τον πάγκο εργασίας (1).

■ Κατόπιν σφίξτε όλες τις βίδες.

GR/CY

8.3 Συναρμολόγηση / αποσυναρμολόγηση της προστασίας του προστατευτικού καλύμματος της λάμας (εικ. 2, 15-16)

■ Πριν την πρώτη συναρμολόγηση πρέπει να τοποθετηθούν οι μπαταρίες του λέιζερ (βλέπε 9.9).
■ Κατά την πρώτη συναρμολόγηση να τοποθετηθεί και να ρυθμιστεί ο σχίστης (4). Ακολουθήστε τα βήματα εργασίας του εδαφίου 8.5.
■ Βάλτε το προστατευτικό κάλυμμα της λάμας (2) μαζί με τη βίδα (27) από πάνω στο σχίστη (4), έτσι ώστε η βίδα να βρίσκεται μέσα στην μακριά τρύπα (28).
■ Μη σφίξετε πολύ τη βίδα (27), το προστατευτικό κάλυμμα της πριονολάμας πρέπει να μπορεί να κινείται ελεύθερα.
■ Στερεώστε το σωλήνα αναρρόφησης (3) στον προσαρμογέα αναρρόφησης (16) και στο στόμιο αναρρόφησης του προστατευτικού καλύμματος της πριονολάμας (2) και βιδώστε με το σφιγκτήρα (v) στον προσαρμογέα αναρρόφησης (16). Συνδέστε κατάλληλο σύστημα αναρρόφησης ροκανιδιών στον προσαρμογέα αναρρόφησης (16).
■ Η αποσυναρμολόγηση γίνεται στην αντίστροφη σειρά. Προσοχή! Πριν την έναρξη της εργασίας πρέπει η προστασία της πριονολάμας (2) να χαμηλώνεται.

8.4 Αντικατάσταση του ένθετου εργασίας (εικ. 17-18)

■ Σε περίπτωση φθοράς ή βλάβης πρέπει να αντικατασταθεί το ένθετο του πάγκου εργασίας (6), διαφορετικά υφίσταται σοβαρός κίνδυνος τραυματισμού.
■ Αφαιρέστε τη διάταξη προστασίας της πριονολάμας (2) (βλέπε 8.3).
■ Αφαιρέστε τις 2 χωνευτές βίδες (29).
■ Βγάλτε προς τα επάνω το φθαρμένο ένθετο του πάγκου εργασίας (6).
■ Η συναρμολόγηση του νέου ένθετου γίνεται στην αντίστροφη σειρά.

8.5 Ρύθμιση του σχίστη (εικ. 19-20)

■ Προσοχή! Βγάλτε το φις από την πρίζα

■ Η ρύθμιση της πριονολάμας (5) να ελέγχεται μετά από κάθε αλλαγή πριονολάμας.
■ Ρυθμίστε την πριονολάμα (5) στο μέγιστο ρυθμίστε το βάθος κοπής, φέρτε το στην θέση 0° και ασφαλίστε το (βλέπε 9.2)
■ Αποσυναρμολόγηση του προστατευτικού καλύμματος της πριονολάμας (2) (βλέπε 8.3)
■ Απομακρύνετε το ένθετο του πάγκου εργασίας (6) (βλέπε 8.4).
■ Χαλαρώστε τη βίδα στερέωσης (30).
■ Σπρώξτε τον σχίστη (4) προς τα επάνω μέχρι η απόσταση μεταξύ πάγκου εργασίας (1) και επάνω άκρης του σχίστη (4) να είναι περ. 10 εκ.
■ Η μέγιστη απόσταση μεταξύ πριονολάμας (5) και σχίστη (4) να είναι κατ'ανώτατο όριο 5 mm. (εικ. 20)
■ Επανασφίξτε τη βίδα στερέωσης (30) και τοποθετήστε το ένθετο του πάγκου εργασίας (6) (βλέπε 8.4).
■ Επανασυναρμολόγηση του προστατευτικού καλύμματος της πριονολάμας (2) (βλέπε 8.3)

8.6 Συναρμολόγηση/αλλαγή της πριονολάμας (εικ. 21)

■ Προσοχή! Βγάλτε το φις από την πρίζα και φορέστε προστατευτικά γάντια.
■ Αποσυναρμολόγηση του προστατευτικού καλύμματος της πριονολάμας (2) (βλέπε 8.3)
■ Αφαιρέστε το ένθετο του πάγκου εργασίας (6) με λασκάρισμα των δύο χωνευτών βιδών (βλέπε 8.4).
■ Χαλαρώστε το παξιμάδι τοποθετώντας το κλειδί (SW 24) στο παξιμάδι και αντιστηρίζοντας με ένα άλλο κλειδί (SW 10) στον άξονα του κινητήρα.
■ Προσοχή! Στρίψτε το παξιμάδι στην κατεύθυνση περιστροφής της πριονολάμας.
■ Αφαιρέστε την εξωτερική φλάντζα και τραβήξτε την παλιά πριονολάμα λοξά προς τα κάτω από την εσωτερική φλάντζα.
■ Καθαρίστε προσεκτικά με μία

συρματόβουρτσα τη φλάντζα της πριονολάμας πριν την τοποθέτηση νέας πριονολάμας.

■ Επανατοποθετήστε τη νέα πριονολάμα στην αντίστροφη σειρά και σφίξτε τον. Προσοχή! Προσέξτε τη σωστή κατεύθυνση λειτουργίας, η λοξή πλευρά κοπής των δοντιών να δείχνει προς την κατεύθυνση κίνησης, δηλ. Προς τα εμπρός (βλέπε βέλος στο προστατευτικό κάλυμμα της πριονολάμας)
■ Επανατοποθετήστε το ένθετο (6) καθώς και το προστατευτικό κάλυμμα της πριονολάμας (2) και ρυθμίστε το (βλέπε 8.3, 8.4.)
■ Πριν αρχίσετε να εργάζεστε με το πριόνι, να ελέγχετε την λειτουργικότητα των συστημάτων ασφαλείας.

9. Χειρισμός

9.1 Διακόπτης ενεργοποίησης/ απενεργοποίησης (εικ. 22/αρ. 11)

■ Πιέζοντας το πράσινο πλήκτρο „I“ μπορείτε να ενεργοποιήσετε το πριόνι. Πριν την έναρξη της εργασίας περιμένετε μέχρι να φτάσει η πριονολάμα τον μέγιστο αριθμό στροφών.
■ Για να απενεργοποιήσετε πάλι το πριόνι, πρέπει να πιέσετε τον κόκκινο διακόπτη „0“.

9.2 Βάθος κοπής (εικ. 22)

■ Περιστρέφοντας το στρογγυλό χειροτροχό (8) μπορεί να ρυθμιστεί η πριονολάμα (5) στο επιθυμούμενο βάθος κοπής.

Αντίθετα προς τη φορά δεικτών ρολογιού: μεγαλύτερο βάθος κοπής

Προς τη φορά δεικτών ρολογιού: μικρότερο βάθος κοπής

9.3 Ρύθμιση γωνίας (εικ. 22)

■ Χαλαρώστε τη λαβή ασφάλισης (9).
■ Με περιστροφή της λαβής ρυθμίστε την επιθυμούμενη γωνία στην κλίμακα.
■ Ασφαλίστε την λαβή ασφάλισης στην επιθυμούμενη γωνία.

9.4 Παράλληλο τέρμα

9.4.1 Ύψος οδηγού (εικ. 23 – 26)

■ Το τέρμα (e) του παράλληλου οδηγού (7) διαθέτει δύο οδηγούς διαφορετικού ύψους.
■ Ανάλογα με το πάχος των υλικών που κόβετε πρέπει να χρησιμοποιηθεί το τέρμα (ε) σύμφωνα με την εικόνα 25, για χοντρά υλικά (πάνω από 25 mm πάχους κατεργαζόμενου αντικειμένου) και σύμφωνα με την εικόνα 26 για λεπτά υλικά (κάτω από 25 mm πάχους του κατεργαζόμενου αντικειμένου).

9.4.2 Περιστροφή του τέρματος (εικ. 23-26)

■ Για να στρίψετε το τέρμα (e) λασκάρετε πρώτα τα παξιμάδια (f).
■ Τώρα μπορεί να αφαιρεθεί το τέρμα (e) από τον οδηγό (h) και να σπρωχθεί πάλι επάνω του με το ανάλογο τέρμα.
■ Ξανασφίξτε τα παξιμάδια (f).

9.4.3 Πλάτος κοπής (εικ. 26 – 28)

■ Κατά τις επιμήκεις κοπές ξύλινων τεμαχίων πρέπει να χρησιμοποιείται ο παράλληλος οδηγός (7).
■ Ο παράλληλος οδηγός πρέπει να τοποθετηθεί στην δεξιά πλευρά της πριονολάμας (5).
■ Τοποθετήστε τον παράλληλο οδηγό από επάνω στον οδηγό για τον παράλληλο οδηγό (12) (εικ. 26).
■ Στον οδηγό για τον παράλληλο οδηγό (12) βρίσκονται 2 κλίμακες (j/k) που δείχνουν την απόσταση μεταξύ του τέρματος (e) και της πριονολάμας (5) (εικ. 27).
■ Επιλέξτε ανάλογα με το εάν το τέρμα (ε) έχει ρυθμιστεί για την κατεργασία χοντρού ή λεπτού υλικού την κατάλληλη κλίμακα.

GR/CY

Ψηλό τέρμα (χοντρό υλικό): Κλίμακα j

Χαμηλό τέρμα (λεπτό υλικό): Κλίμακα κ

■ Ρυθμίστε τον παράλληλο οδηγό (7) στην επιθυμούμενη τιμή στο παράθυρο ένδειξης της στάθμης (I) και ασφαλίστε το με το μοχλό για τον παράλληλο οδηγό (31).

9.4.4 Ρύθμιση μήκους οδηγού (εικ. 29)

■ Για να αποφύγετε το μπλοκάρισμα των αντικειμένων που κόβετε, κινείται το τέρμα (e) σε κατά μήκος κατεύθυνση.

■ Βασικός κανόνας: Η πίσω άκρη του οδηγού ακουμπάει σε μία ιδεατή γραμμή που αρχίζει περίπου στη μέση της πριονολάμας και πηγαίνει προς τα πίσω σε γωνία κάτω των 45°.

■ Ρυθμίστε το απαιτούμενο πλάτος κοπής.

Χαλαρώστε τα παξιμάδια-πεταλούδες (f) και σπρώξτε προς τα εμπρός το τέρμα (e) μέχρι να έρθει σε επαφή με την γραμμή μίας νοητής γωνίας 45°.

■ Ξανασφίξτε τα παξιμάδια-πεταλούδες (f).

9.5 Προσαρμογή του παράλληλου τέρματος (εικ. 30)

■ Ρυθμίστε την πριονολάμα (5) στο μέγιστο βάθος κοπής (βλέπε και εδάφιο 9.2).

■ Ρυθμίστε τον παράλληλο οδηγό (7) έτσι, ώστε το τέρμα (e) να ακουμπάει στην πριονολάμα (ρύθμιση για χοντρό υλικό, βλέπε και εδάφιο 9.4).

Εάν ο παράλληλος οδηγός (7) δεν είναι σε μία γραμμή με την πριονολάμα (5), λασκάρετε τις βίδες (m) στον παράλληλο οδηγό τόσο, ώστε να ευθυγραμμ ζιεται ο παράλληλος οδηγός (7) παράλληλα προς την πριονολάμα (5) (εικ. 30).

■ Ξανασφίξτε τις βίδες (m).

9.6 Εγκάρσιος οδηγός (εικ. 31-32)

■ Σπρώξτε τον εγκάρσιο οδηγό (13) σε ένα αυλάκι (32) του πάγκου εργασίας.

■ Χαλαρώστε τη βίδα με ροζέτα (33).

■ Στρίψτε τον εγκάρσιο οδηγό (13) μέχρι να ρυθμιστεί η επιθυμούμενη γωνία. Η εγκοπή (w) δείχνει την ρυθμισμένη γωνία.

■ Ξανασφίξτε τη βίδα με ροζέτα (33).
'Отан κόβετε μεγαλύτερα κομμάτια μπορεί ο εγκάρσιος οδηγός (13) να επεκταθεί με το τέρμα (e) του παράλληλου οδηγού (7) (εικ. 32).
■ Για να επεκτείνετε τον εγκάρσιο οδηγό (13) με το τέρμα (e), πρέπει να αφαιρεθούν το τέρμα (e), ο οδηγός (h) και τα παξιμάδια-πεταλούδες (f) μαζί με τις ροδέλες του παράλληλου οδηγού (7). Τώρα να τοποθετηθεί ο οδηγός όπως φαίνεται στην εικόνα 32, για το σκοπό αυτό χρησιμοποιήστε τις βίδες (n).

Προσοχή!

■ Μη σπρώξετε το τέρμα (ε) πολύ βαθιά προς την κατεύθυνση της πριονολάμας.
■ Η απόσταση μεταξύ του τέρματος (e) και της πριονολάμας (5) να είναι περ. 2 εκ.

9.7 Προσαρμογή της κλίμακας του εγκάρσιου οδηγού (εικ. 33)

■ Βάλτε μία γωνία-τέρμα 90° στην πριονολάμα (5).
■ Συνδέστε τον εγκάρσιο οδηγό (13) με το τέρμα (e) του παράλληλου οδηγού (7) (βλέπε και εδάφιο 9.4).
■ Λασκάρετε τη βίδα με ροζέτα (33) του εγκάρσιου οδηγού (13).
■ Τοποθετήστε τον εγκάρσιο οδηγό (13) έτσι, ώστε το τέρμα να βρίσκεται σε γωνία 90° προς την πριονολάμα (5). Ευθυγραμμίστε τώρα τον εγκάρσιο οδηγό με τη βοήθεια της γωνίας 90° ακριβώς προς την πριονολάμα και ξανασφίξτε τη βίδα με ροζέτα (33).
Ελέγξτε εάν ο εγκάρσιος οδηγός δείχνει ακριβώς γωνία 90°. Σε αντίθετη περίπτωση ακολουθήστε τα εξής βήματα: - λασκάρετε τις δύο βίδες (ο) με τις οποίες είναι στερεωμένη η κλίμακα (ρ) του εγκάρσιου οδηγού (13) στον εγκάρσιο οδηγό, ώστε να μπορεί να ρυθμιστεί σωστά η κλίμακα. - Τώρα ξανασφίξτε τις βίδες (ο).

9.8 Προσαρμογή της κλίμακας στον πάγκο εργασίας (εικ. 28; 34)

Εξασφαλίστε πως ο παράλληλος οδηγός (7) βρίσκεται σε μία γραμμή με την πριονολάμα (5) (βλέπε και εδάφιο 9.5).
■ Ρυθμίστε τον παράλληλο οδηγό έτσι, ώστε να ακουμπάει στην πριονολάμα (5) (ρύθμιση για χοντρό υλικό, βλέπε και εδάφιο 9.4).
■ Λασκάρετε τη βίδα (q) με την οποία στερεώνεται η κλίμακα (j; k) στον οδηγό (12) κατά περ. 2 περιστροφές.
■ Ρυθμίστε την κλίμακα (j/k) έτοι ώστε η γραμμή στο παράθυρο ένδειξης της στάθμης (I) του παράλληλου οδηγού (7) να συμφωνεί με τη μηδενική γραμμή της κλίμακας (j).
■ Ξανασφίξτε τη βίδα σύσφιξης (q).

9.9 Χρήση του λέιζερ (εικ. 35-38)

■ Το λέϊζερ (34) σας επιτρέπει να εκτελείτε με το πριόνι σας τομές ακριβείας.
■ Το φως λείζερ παράγεται από δίοδο λείζερ που τροφοδοτείται από δύο μπαταρίες. Το φως λείζερ διευρύνεται σε γραμμή και εξέρχεται από το άνοιγμα εξόδου του λείζερ. Μπορείτε να χρησιμοποιήσετε τη γραμμή σαν οπτικό σημάδι της γραμμής διαστάυρωσης κατά την εκτέλεση της τομής ακριβείας. Προσέξτε τις υποδείξεις ασφαλείας για λείζερ.

■ Τοποθέτηση των μπαταριών:
- Αφαιρέστε το προστατευτικό κάλυμμα της πριονολάμας (2) (βλέπε 8.3). Το λέίζερ είναι τοποθετημένο στο σχίστη (4) και είναι τώρα ευκολοπρόσβατο.
- Ρυθμίστε το διακόπτη ενεργοποίησης/απενεργοποίησης λέιζερ (35) στη θέση 0 (σβησμένο λέιζερ).
- Απομακρύνετε το κάλυμμα της θήκης μπαταριών (37), λασκάροντας τις βίδες (36) και στρίψτε τις πλάκες που στηρίζονται με τις βίδες έτσι, ώστε να μη μπλοκάρουν πλέον το κάλυμμα της θήκης μπαταριών (37). Ανοίξτε τώρα το κάλυμμα της θήκης μπαταριών (37) προς τα επάνω.
- Βάλτε τις μπαταρίες μέσα προσέχοντας τη σωστή θέση των πόλων (βλέπε εικ. 37).
- Επανατοποθετήστε το κάλυμμα της θήκης μπαταριών (37) και στερεώστε το με

τις βίδες (36).

■ Επανατοποθετήστε το προστατευτικό κάλυμμα της πριονολάμας (2).
■ Ενεργοποίηση του λέιζερ: Βάλτε το διακόπτη ενεργοποίησης/απενεργοποίησης (35) στη θέση 1. Ο διακόπτης ενεργοποίησης/απενεργοποίησης (35) είναι ευκολοπρόσβατος μέσω μικρής εσοχής στο προστατευτικό κάλυμμα όταν έχει τοποθετηθεί το προστατευτικό κάλυμμα της πριονολάμας (2) (εικ. 38). Από την οπή εξόδου του λέιζερ προβάλλεται τώρα η κόκκινη ακτίνα λέιζερ. Εάν οδηγείται κατά τη διάρκεια του πριονίσματος την ακτίνα λέιζερ κατά μήκος της γραμμής κοπής, θα καταφέρετε καθαρές κοπές.
■ Απενεργοποίηση του λέιζερ: Βάλτε το διακόπτη ενεργοποίησης/απενεργοποίησης (35) στη θέση 0. Η ακτίνα λέιζερ σβήνει. Παρακαλούμε, να σβήνετε πάντα το λέιζερ όταν δεν το χρειάζεστε, για να προφυλάσσονται οι μπαταρίες.
■ Η ακτίνα λέιζερ μπορεί να επηρεαστεί από εναποτιθέμενη σκόνη και ροκανίδια/γρέζια. Γιαυτό να απομακρύνετε αυτά τα σωματίδια από την οπή εξόδου του λέιζερ μετά από κάθε χρήση (απενεργοποιημένη συσκευή).
■ Σημειώσεις για τις μπαταρίες: Εάν δεν χρησιμοποιείτε το λέιζερ για μεγαλύτερο χρονικό διάστημα, αφαιρέστε τις μπαταρίες από τη θήκη μπαταριών. Μία διαρροή των μπαταριών θα μπορούσε να προκαλέσει ζημιά στη συσκευή.
■ Μην ακουμπάτε τις μπαταρίες σε καλοριφέρ και μη τις εκθέτετε για μεγαλύτερο χρονικό διάστημα σε ηλιακή ακτινοβολία. Οι θερμοκρασίες πάνω από 50°C μπορεί να προκαλέσουν ζημιά στη συσκευή.

GR/CY

9.10 Προσαρμογή του λέιζερ (εικ. 35)

Εάν το λέιζερ (34) δεν δείχνει πλέον τη σωστή γραμμή κοπής, μπορείτε να το ρυθμίσετε σωστά. Για το σκοπό αυτό ανοίξτε τις βίδες (z) και ρυθμίστε το λέιζερ με ελαφριά πλευρική μετατόπιση έτσι, ώστε η ακτίνα λέιζερ να πέφτε στα δόντια της πριονολάμας (5).

10. Λειτουργία

Προσοχή!!

■ Μετά από κάθε νέα ρύθμιση συνιστούμε μία δοκιμαστική κοπή για έλεγχο των ρυθμίσεων.
■ Μετά την ενεργοποίηση του πριονιού περιμέντε, μέχρι η πριονολάμα να φτάσει τον μέγιστο αριθμό στροφών, πριν εκτελέσετε την κοπή.
■ Προσοχή στην αρχή της κοπής.
■ Να χρησιμοποιείτε τη συσκευή μόνο με σύστημα απορρόφησης.
■ Να ελέγχετε και να καθαρίζετε τακτικά τους αγωγούς απορρόφησης.
■ Καταλληλότητα των πριονολαμών: - 24 δόντια: Μαλακά υλικά, μεγάλη αφαίρεση ροκανιδιών/γρεζιών, χοντρή κοπή – 48 δόντια: Σκληρά υλικά, λίγη αφαίρεση ροκανιδιών/γρεζιών, λεπτότερη κοπή.

10.1 Εκτέλεση διαμήκων κοπών (εικ. 39) Εδώ κόβετε ένα αντικείμενο σε διαμήκη κατεύθυνση.

Μία άκρη του αντικείμενου πιέζεται πάνω στον παράλληλο οδηγό (7), ενώ η επίπεδη πλευρά ακουμπάει πάνω στον πάγκο εργασίας (1). Η προστασία της πριονολάμας (2) πρέπει να είναι πάντα χαμηλωμένη πάνω στο κατεργαζόμενο αντικείμενο. Η θέση εργασίας στην διαμήκη κοπή δεν επιτρέπεται ποτέ να είναι σε μία γραμμή με την πορεία της κοπής.

■ Ρυθμίστε τον παράλληλο οδηγό (7) σύμφωνα με το ύψος του κατεργαζόμενου αντικείμενου και με το επιθυμούμενο πλάτος. (βλέπε 9.4)

■ Ενεργοποιήστε το πριόνι.
■ Βάλτε τα χέρια σας με κλειστά τα δάκτυλα πάνω στο κατεργαζόμενο αντικείμενο και σπρώξτε το αντικείμενο στον παράλληλο οδηγό (7) κατά μήκος της πριονολάμας (5).
■ Οδήγηση στο πλαϊ με το αριστερό ή δεξί χέρι (ανάλογα με τη θέση του παράλληλου οδηγού) μόνο μέχρι την μπροστινή άκρη του προστατευτικού καλύμματος (2).
■ Να σπρώχνετε το αντικείμενο πάντα μέχρι το τέλος του σχίστη (4).
■ Το τμήμα που αποκόβεται παραμένει στον πάγκο εργασίας (1) μέχρι να ακινητοποιηθεί πάλι η πριονολάμα (5).
■ Ασφαλίστε τα μακριά αντικείμενα για να μην πέσουν όταν κοπούν! (π.χ. με μία βάση κλπ.)

10.1.1 Κοπή στενών αντικειμένων (εικ. 40)

Διαμήκεις κοπές αντικειμένων με πλάτος λιγότερο από 120 χιλ. πρέπει να εκτελούνται οπωσδήποτε με τη βοήθεια ξύλου ώθησης (17). Το ξύλο ώθησης συμπεριλαμβάνεται. Τ φθαρμένο ή Ελαττωματικό ξύλο ώθησης να αλλαχτεί αμέσως.

10.1.2 Κοπή στενών αντικειμένων (εικ. 41)

■ Για διαμήκεις κοπές πολύ στενών αντικειμένων με πλάτος 30 χιλιοστών και λιγότερο, πρέπει να χρησιμοποιείτε οπωσδήποτε ένα ξύλο ώθησης.
■ Στην περίπτωση αυτή να προτιμάτε την χαμηλή επιφάνεια του παράλληλου οδηγού.
■ Το ξύλο ώθησης δεν συμπαραδίδεται! (Θα το βρείτε στα ειδικά καταστήματα) Το ενδεχομένως φθαρμένο ξύλο ώθησης να αντικαθίσταται εγκαίρως.

10.1.3 Εκτέλεση λοξών κοπών (εικ. 42)

Οι λοξές κοπές εκτελούνται κατά κανόνα με χρήση του παράλληλου οδηγού (7).

■ Ρύθμιση της πριονολάμας (5) στην επιθυμούμενη γωνία. (βλέπε 9.3)
■ Ρύθμιση του παράλληλου οδηγού (7) ανάλογα με το πλάτος και το ύψος (βλέπε

9.3)

■ Εκτελέστε την κοπή ανάλογα με το πλάτος του κατεργαζόμενου αντικείμενου (βλέπε 10.1.1 και 10.1.2)

10.2 Εκτέλεση εγκάρσιων τομών (εικ. 31, 43)

■ Σπρώξτε τον εγκάρσιο οδηγό (13) σε ένα από τα δύο αυλάκια (32) του πάγκου εργασίας και ρυθμίστε την επιθυμούμενη γωνία (βλέπε 9.6.). Εάν πρέπει επιπροσθέτως να τοποθετηθεί η πριονολάμα (5) λοξά, να χρησιμοποιήσετε το αυλάκι (32), που δεν επιτρέπει να έρθει σε επαφή το χέρι σας και ο εγκάρσιος οδηγός με την προστασία της πριονολάμας.
■ Χρησιμοποιήστε ενδεχομένως το τέρμα (e).
■ Πέστε το αντικείμενο δυνατά πάνω στον εγκάρσιο οδηγό (13).
■ Ενεργοποίηση πριονιού
■ Σπρώξτε τον εγκάρσιο οδηγό (13) και το αντικείμενο που θέλετε να κόψετε προς την κατεύθυνση της πριονολάμας για την εκτέλεση της κοπής.
■ Προσοχή: Na κρατάτε πάντα καλά το κατεργαζόμενο αντικείμενο και όχι το κομμάτι που θα κόψετε.
■ Na σπρώχνετε τον εγκάρσιο οδηγό (13) πάντα τόσο βαθιά, μέχρι να κοπεί τελείως το αντικείμενο που κόβετε.
■ Απενεργοποιήστε το πριόνι. Απομακρύνετε τα απορρίμματα του πριονίσματος, μόνο αφού ακινητοποιηθεί η πριονολάμα.

10.3 Κοπή κόντρα πλακέ

Για να μην ξεφτίσουν οι γωνίες κατά την κοπή των κότνρα πλακέ. Η πριονολάμα (5) να μη ρυθμιστεί σε ύψος πάνω από 5 mm από το πάχος του αντικείμενου που κατεργάζεστε (βλέπε και εδάφιο 9.2).

11. Αντικατάσταση καλωδίου σύνδεσης με το δίκτυο

Εάν το καλώδιο σύνδεσης με το δίκτυο αυτής της συσκευής είναι ελαττωματικό, πρέπει, προς αποφυγή κινδύνων, να αντικατασταθεί από τον κατασκευαστή ή το τμήμα του εξυπηρέτησης πελατών ή από παρόμοια εξειδικευμένο άτομο.

12. Καθαρισμός, συντήρηση, αποθήκευση, μεταφορά και παραγγελία ανταλλακτικών

Πριν από όλες τις εργασίες τοποθέτησης να βγάζετε το φις από την πρίζα

12.1 Καθαρισμός

■ Na κρατάτε όσο πιο ελεύθερα από σκόνη και ακαθαρσίες γίνεται τα συστήματα προστασίας, τις σχισμές εξαερισμού και το κέλυφος του μοτέρ. Σκουπίζετε τη συσκευή με ένα καθαρό πανί, ή καθαρίστε το με πεπεισμένο αέρα σε χαμηλή πίεση.
■ Συνιστούμε να καθαρίζετε τη συσκευή αμέσως μετά από κάθε χρήση.
■ Na καθαρίζετε τη συσκευή τακτικά με ένα νωπό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλύτες, γιατί δεν αποκλείεται να καταστρέψουν την επιφάνεια της συσκευής. Προσέξτε να μην περάσει νερό στο εσωτερικό της συσκευής.

12.2 Ψήκτρες

Σε περίπτωση υπερβολικού σχηματισμού σπινθήρων να ελεγχθούν οι ψήκτρες από εξειδικευμένο ηλεκτρολόγο. Προσοχή! Η αντικατάσταση των ψηκτρών επιτρέπεται να γίνει μόνο από εξειδικευμένο ηλεκτρολόγο.

12.3 Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν εξαρτήματα που χρειάζονται συντήρηση.

GR/CY

12.4 Φύλαξη

Na diatnpeite tη συσκευή kαι ta αξεσουάρ της σε σκοτεινό, στεγνό χώρο, χωρίς παγετό, και μακριά από παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Na φυλάξετε την ηλεκτρική σας συσκευή στην πρωτότυπη συσκευασία της.

12.5 Μεταφορά

■ Για τη μεταφορά της μηχανής να χρησιμοποιείτε μόνο τις χειρολαβές μεταφοράς (εικ. 44) που έχουν εγκοπεί στις δύο πλευρές της συσκευής.
■ Να ασφαλίζετε τη συσκευή κατά ολίσθησης και να την προσδένετε με ζώνες.
■ Ποτέ μη χρησιμοποιείτε συστήματα ασφαλείας για να κρατάτε ή να μεταφέρετε τη συσκευή.

12.6 Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών να αναφέρετε τα εξής:

■ Τύπος της συσκευής
■ Αριθμός είδους της συσκευής

■ Αριθμός ταύτισης της συσκευής

Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.isc-gmbh.info

13. Διάθεση στα απορρίμματα και επαναχρησιμοποίηση

Η συσκευή βρίσκεται σε μία συσκευασία προς αποφυγή ζημιών κατά τη μεταφορά Αυτή η συσκευασία αποτελείται από πρώτες ύλες και έτσι μπορεί να επαναχρησιμοποιηθεί ή να ανακυκλωθεί. Η συσκευή και τα εξαρτήματά της αποτελούνται από διάφορα υλικά, όπως π.χ. μέταλλο και πλαστικά υλικά. Να παραδίδετε τα ελαττωματικά εξαρτήματα σε κέντρα συλλογής ειδικών απορριμμάτων. Ενημερωθείτε στα ειδικά καταστήματα ή στην διοίκηση της κοινότητας!

Μόνο για κράτη-μέλη της Ε.Ε.

Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Σύμφωνα με την ευρωπαϊκή Οδηγία 2002/96/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να συγκεντρώνονται και να παραδίδονται για ανακύκλωση φίλική για το περιβάλλον.

Εναλλακτική λύση ανακύκλωσης αντί για επιστροφή:

Ο ιδιοκτήτης της ηλεκτρικής συσκευής υποχρεούται αντί της επιστροφής να συμβάλει στη σωστή ανακύκλωση σε περίπτωση που δεν συνεχίζει να χρησιμοποιεί τη συσκευή. Η παλιά συσκευή μπορεί να παραχωρηθεί σε κέντρο επιστροφής ηλεκτρικών συσκευών με την έννοια των εθνικών νόμων ανακύκλωσης και διαχείρισης αποβλήτων. Δεν συμπεριλαμβάνονται τα αξεσουάρ παλιών συσκευών.

Οι μπαταρίες περιέχουν υλικά επιβλαβή για το περιβάλλον. Μη πετάτε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Οι μπαταρίες να συλλέγονται, να ανακυκλώνονται ή να διατίθενται σε τρόπο φιλικό για το περιβάλλον. Στείλτε τις μεταχειρισμένες μπαταρίες στην εταιρία iSC GmbH, Eschenstraße 6, D-94405 Landau. Εκεί εξασφαλίζει ο κατασκευαστής την σωστή απόσυρσή τους.

14. Δήλωση Συμμόρφωσης

③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν

Αξιότιμη πελάτισα, αξιότιμε πελάτη,

Τα προϊόντα μας υπόκεινται σε αυστηρούς ελέγχους ποιότητας. Εάν παρ'όλα αυτά κάποτε δεν λειτουργήσουν άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμαμας Εξυπηρέτησης Πελατών, στη διεύθυνση που αναφέρετε σε αυτή την εγγύηση. Ευχαρίστως σας βοηθούμε και τηλεφωνικώς στον αριθμό που αναφέρετε πιο κάτω. Για την κατίσχυση των αξιώσεων εγγύησης ισχύουν τα εξής:

1. Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης. Από την εγγύηση αυτή δεν θίγονται οι νόμμες αξιώσεις σας για εγγύηση. Η παροχή της εγγύησής μας είναι για σας δωρεάν.
2. Η εγγύηση καλύπτει αποκλειστικά και μόνο βλάβες που οφείλονται σε ελαττώματα υλικών ή παραγωγής και περιορίζονται στην αποκατάσταση αυτών των ελαττωμάτων ή την αντικατάσταση της συσκευής. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για τη βιομηχανία, τη βιοτεχνία και την επαγγελματική χρήση. Για το λόγο αυτό δεν υφίσταται σύμβαση εγγύησης σε περίπτωση χρήσης της συσκευής στη βιομηχανία, βιοτεχνία, για επαγγελματικό ή άλλο παρόμοιο σκοπό. Από την εγγύηση μας αποκλείονται πέραν τούτου αποζημιώσεις για βλάβες μεταφοράς, βλάβες οφειλόμενες σε μη τήρηση της Οδηγίας συναρμολόγησης, ή σε εσφαλμένη εγκατάσταση, μη τήρηση της Οδηγίας χρήσης (π.χ. σύνδεση σε λάθος τάση δικτύου ή είδος ρεύματος), καταχρηστική ή όχι ορθή χρήση (π.χ. υπερφόρτωση ή χρήση μη εγκεκριμένων ανταλλακτικών εργαλείων ή έξαρτημάτων), μη τήρηση των Υποδείξεων συντήρησης και ασφαλείας, είσοδος ξένων αντικειμένων στη συσκευή (όπως π.χ. άμμος ή σκόνη), χρήση βίας ή εξωτερική επίδραση (όπως π.χ. βλάβες από πτώση) καθώς και βλάβες που οφείλονται σε κοινή φθορά.

Η αξίωση εγγύησης εκπίπτει σε περίπτωση που έγιναν ήδη ξένες επεμβάσεις στη συσκευή.

1. Η διάρκεια της εγγύησης ανέρχεται σε 3 έτη και αρχίζει από την ημερομηνία αγοράς της συσκευής. Οι αξιώσεις εγγύησης πρέπει να κατισχυθούν πριν την πάροδος της προθεσμάις της εγγύησης εντός δύο εβδομάδων από την διαπίστωση του ελαττώματος. Αποκλείεται η κατίσχυση αξιώσεων εγγύησης μετά την πάροδο της προθεσμίας της εγγύησης. Η επισκευή ή η αντικατάσταση της συσκευής δεν συνεπάγεται υύτε την επέκταση της διάρκειας της εγγύησης υύτε την έναρξη νέας προθεσμίας εγγύησης για τη συσκευή ή τα ενδεχομένως τοποθετηθέντα εξαρτήματα. Το ίδιο ισχύει και σε περίπτωση σέρβις επί τόπου.

2. Για την κατίσχυση της αξίωσης της εγγύησης σας παρακαλούμε να μας αποστείλετε τη συσκευή, χωρίς επιβάρυνσή μας με ταχυδρομικά τέλη, στην πιο κάτω αναφερόμενη διεύθυνση. Μη ξεχάσετε να επισυνάψετε το πρωτότυπο της απόδειξης αγοράς ή άλλο ισχύον αποδεικτικό αγοράς. Για το λόγο αυτό σας παρακαλούμε να φυλάξετε καλά την απόδειξη του ταμείου! Παρακαλούμε επίσης να μας περιγράψετε την αιτία για την διαμαρτυρία σας όσο πιο αναλυτικά γίνεται. Εάν το ελάττωμα της συσκευής σας καλύπτεται από την εγγύησή μας, είτε θα σας επιστραφεί ταχύτατα η επισκευασμένη συσκευή σας, είτε θα λάβετε μία νέα συσκευή.

Φυσικά επισκευάζουμε ευχαρίστως έναντι αμοιβής και ελαττώματα στη συσκευή σας που δεν καλύπτονται ή δεν καλύπτονται πλέον από την εγγύηση. Για το σκοπό αυτό σας παρακαλούμε να αποστείλετε τη συσκευή σας στη διεύθυνση του τμήματος μας για Εξυπηρέτηση Πελατών.

EINHELL Hellas A. E.

Lasithiou Str. 4

14342 Nea Philadelphia

Tel. [phone] · Fax [phone]

③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν

Last Information Update · Tilstand af information · 'Εκδοση των πληροφοριών
