ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PS-220 Sven

Σας ευχαριστούμε που αγοράσατε το ηχοσύστημα TM SVEN!

ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ

© SVEN PTE. LTD. 'Εκδοση 1.0 (16.11.2021).

Το παρόν Εγχειρίδιο και οι πληροφορίες που περιέχονται σε αυτό προστατεύονται από δικαιώματα πνευματικής ιδιοκτησίας. Όλα τα δικαιώματα προστατεύονται.

ΣΥΣΤΑΣΕΙΣ ΠΡΟΣ ΑΓΟΡΑΣΤΗ

• Η μεταφορά του εξοπλισμού επιτρέπεται μόνο στην πρωταρχική του συσκευασία.
• Δεν απαιτεί ειδικές προϋποθέσεις για την υλοποίηση.
• Ανακυκλώστε σύμφωνα με τους κανόνες ανακύκλωσης οικιακών κι υπολογιστικών συσκευών.

ΟΡΙΣΜΟΣ ΠΡΟΪΟΝΤΟΣ

Το φορητό σύστημα ηχείων με Bluetooth και ραδιόφωνο FM SVEN PS-220 έχει σχεδιαστεί για λειτουργία με H/Υ, φορητούς υπολογιστές και άλλες κινητές συσκευές υποστηρίζοντας μετάδοση δεδομένων μέσω Bluetooth. Μπορεί επίσης να χρησιμοποιηθεί στην τηλεφωνία μέσω Διαδικτύου, κατά τη διεξαγωγή τηλεδιάσκεψης, σε εφαρμογές πολυμέσων και διαδραστικά παιχνίδια. Διαθέτει το ενσωματωμένο δέκτη FM και τη συσκευή αναπαραγωγής με USB-flash και κάρτες μνήμης microSD.

ПАНРОТНТА

• Ηχητικό σύστημα — 1 τεμ.
• Καλώδιο τροφοδοσίας USB για micro USB — 1 τεμ.
• Καλώδιο σήματος mini-jack σε mini-jack — 1 τεμ
• Εγχειρίδιο χρήστη — 1 τεμ.
• Κάρτα εγγύησης — 1 τεμ.

ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Ασύρματη σηματοδότηση Bluetooth.
• Αναπαραγωγή μουσικής από το USB flach και microSD card.
• Ενσωματωμένο radióφωνο FM.
• Δυνατότητα ενσύρματης σύνδεσης με πηγή ήχου.
• Αδιάβροχο (IPx5).

Συσκευή ηχοσυστήματος

① Εναλλαγή λειτουργίας: Bluetooth/Pαδιόφωνο/Αναπαραγωγή/AUX (σύντομο πάτημα); Ενεργοποίηση/απενεργοποίηση του ηχοσυστήματος (συνεχόμενο παρατεταμένο πάτημα).
② Κουμπί Αναπαραγωγή/Παύση (σε λειτουργία αναπαραγωγής και Bluetooth). Αυτόματη αναζήτηση ραδιοφωνικών σταθμών (συνεχόμενο πάτημα στη λειτουργία ραδιοφώνου FM); Σίγαση ήχου (σύντομο πάτημα σε λειτουργία ραδιοφώνου FM). Απάντηση σε εισερχόμενη κλήση Επανειλημμένο πάτημα επαναφορά της εισερχόμενης κλήσης.
③ Κουμπί σίγασης έντασης ήχου (συνεχόμενο πάτημα); Μετάβαση στο προηγούμενο κομμάτι (σε λειτουργία αναπαραγωγής και Bluetooth); Μετάβαση στο προηγούμενο σταθμό (σε λειτουργία ραδιοφώνου FM).
④ Κουμπί αύξησης έντασης ήχου (συνεχόμενο πάτημα); Μετάβαση στο επόμενο κομμάτι (σε λειτουργία αναπαραγωγής και Bluetooth); Μετάβαση στο επόμενο σταθμό (σε λειτουργία paδιοφώνου FM).
⑤ Υποδοχή USB για σύνδεση USB-flash.
⑥ Υποδοχή MicroUSB για σύνδεση του ηχείου στον φορτιστή, στη θύρα USB του φορητού υπολογιστή/H/Y.
⑦ Υποδοχή για ενσύρματη σύνδεση με την πηγή σήματος.
⑧ Υποδοχή για σύνδεση microSD.
⑨ Δείκτης λειτουργίας.

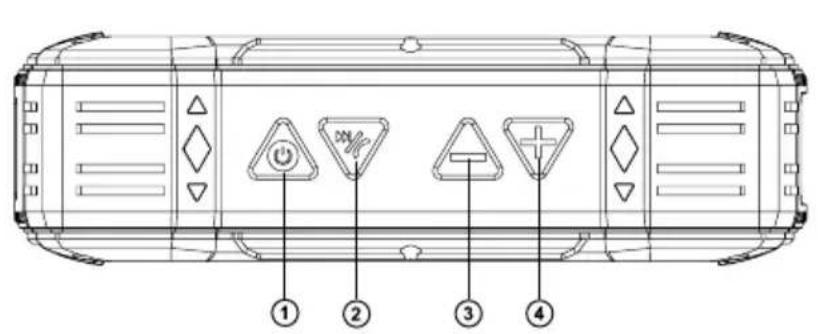

Εικ. 1. Σχεδιασμός ηχοσυστήματος

ΣΥΝΔΕΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ

Προσοχή! Πριν τη λειτουργία η μπαταρία θα πρέπει να είναι πλήρως φορτωμένη. Φόρτιση της μπαταρίας ηχοσυστήματος

• Συνδέστε το ηχοσύστημα στη θύρα USB του H/Y ή στο φορτιστή USB, χρησιμοποιώντας το καλώδιο micro USB στο USB (περιλαμβάνεται). Κατά τη φόρτωση η ενδεικτική λυχνία ανάβει με κόκκινο χρώμα. Η ενδεικτική λυχνία ανάβει με πράσινο χρώμα όταν ο φορτιστής έχει φορτίσει πλήρως.
• Η μπαταρία στο ηχοσύστημα χρησιμοποιείται ως αναπόσπαστο μέρος του εξοπλισμού, για αυτό και μην επιχειρείτε να την αφαιρέσετε ή να την αντικαταστήσετε, διότι αυτό μπορεί να σας στερήσει την εγγύηση ή να βλάψει τη συσκευή.

ΛΕΙΤΟΥΡΓΙΑ

Λειτουργία Bluetooth

• Η ασύρματη μετάδοση δεδομένων μέσω πρωτοκόλλου Bluetooth επιτρέπει τη σύνδεση ηχοσυστήματος στις συμβατές συσκευές χωρίς τα καλώδια. Η μέγιστη εμβέλεια μετάδοσης δεδομένων είναι 10 m. Εμπόδια όπως οι τοίχοι και άλλες ηλεκτρονικές συσκευές μπορεί να παρεμποδίσουν τη μετάδοση του σήματος.
• Ενεργοποιήστε το ηχοσύστημα σε λειτουργία.
• Στην πηγή του σήματος (τηλέφωνο, φορητός υπολογιστής, smartphone κ.λπ.) θα πρέπει να επιλέξετε τη λειτουργία Bluetooth. Στην οθόνη θα εμφανιστεί η ονομασία "SVEN PS-220", με την οποία θα πρέπει να συνδεθείτε*.
- Εάν η σύνδεση είναι επιτυχής, στο ηχοσύστημα θα ακουστεί ένα σύντομο μπιπ κι η ένδειξη της λειτουργίας αναζήτησης θα σταματήσει **.Λειτουργία radioφώνου

Για τη βελτίωση της ποιότητας λήψης radioφωνικού σήματος, συνδέστε το καλώδιο microUSB — USB (περιλαμβάνεται) στην είσοδο microUSB ή το καλώδιο mini-jack σήματος στο mini-jack (περιλαμβάνεται) στην είσοδο AUX.

- Ενεργοποιήστε το ηχοσύστημα σε λειτουργία ραδιοφώνου — πατήστε το κουμπί μερικές φο- ρές έως ότου το ηχείο εισέλθει σε λειτουργία ραδιοφώνου. Συνεχής πίεση του κουμπιού ② ενερ- γοποιεί τη λειτουργία αυτόματης αναζήτησης. Με την ολοκλήρωση της σάρωσης θα ενεργοποι- ηθεί αυτόματα ο πρώτος ευρισκόμενος σταθμός ραδιοφώνου. Με πλήκτρα ③ και ④ επιλέξτε τον επιθυμητό ραδιοφωνικό σταθμό.


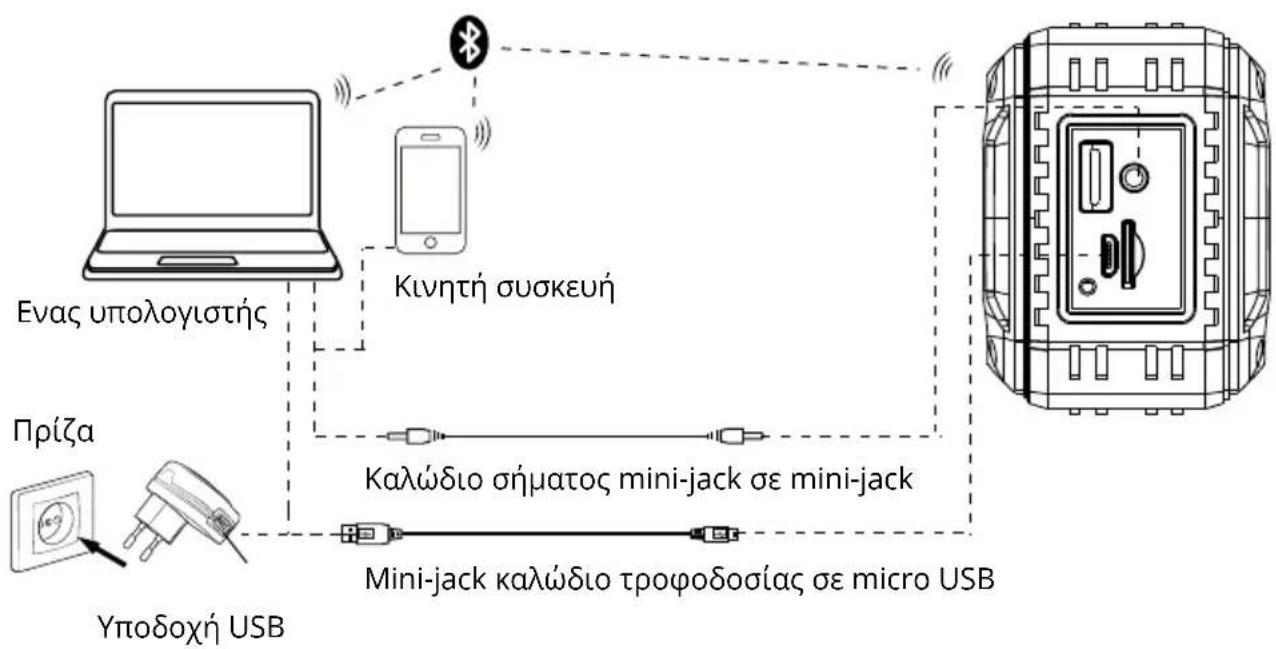

Εικ. 2. Σχέδιο σύνδεσης

ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΠΑΡΑΓΩΓΗΣ

Προσοχή! Σύστημα αρχείων πολυμέσων micro SD — FAT32. Μέγιστη χωρητικότητα 32 GB. Δεν συνιστάται η χρήση micro SD Ultra Speed.

- Κατά την εγκατάσταση του USB-flash ή των πολυμέσων micro SD στην αντίστοιχη υποδοχή, την ώρα που το ηχοσύστημα είναι ενεργοποιημένο, η αναπαραγωγή θα ξεκινήσει αυτόματα. Με το κουμπί ② γίνεται η εναλλαγή λειτουργίας Αναπαραγωγή/Παύση Με τα κουμπιά ③ (προηγούμενο κομμάτι) και ④ (επόμενο κομμάτι) είναι δυνατή η ρύθμιση των κομματιών.

Χρήση στην ενσύρματη λειτουργία (AUX)

• Συνδέστε το καλώδιο mini-jack 3,5 mm σε mini-jack 3,5 mm (περιλαμβάνεται) στην είσοδο AUX και το βύσμα 3,5 mm στην πηγή του σήματος.
• Ενεργοποιήστε το ηχοσύστημα σε λειτουργία AUX — πατήστε το κουμπί 1 αρκετές φορές έως ότου το ηχείο εισέλθει σε λειτουργία AUX.

TEXNIKA XAPAKTHPIΣTIKA

Χαρακτηριστικά και μονάδες μέτρησης Τιμές
Εύρος συχνοτήτων, Hz Ηχοσύστημα: 100–20 000:	μικρόφωνο 50–16 000
Ισχύς εξόδου (RMS), watt 10 (2 × 5)
Μεμβράνη, mm 0 45
Εμβέλεια Bluetooth, μ έως 10
Χωρητικότητα μπαταρίας, mAh 1200
Ισχύς, B USB == 5V
Βάρος, γρ 400
Μεγέθη, mm 186 × 75 × 55

Παρατηρήσεις. Τα τεχνικά χαρακτηριστικά που αναφέρονται στον πίνακα είναι πληροφοριακά και δεν μπορούν να χρησιμοποιηθούν ως αιτία για αξιώσεις. Τα προϊόντα TM SVEN συνέχεια βελτιώνονται. Για το λόγο αυτό τα τεχνικά χαρακτηριστικά κι η πληρότητα μπορούν να έχουν αλλάξει χωρίς τη προειδοποίηση.

Μοντέλο PS-220

Εισαγωγέας στη Ρωσία: Ε.Π.Ε. "Regard", 105082, Μόσχα, οδ. του Φρίντριχ Ένγκελς, οικ. 75, κτ. 5. Εξουσιοδοτημένη εταιρεία στη Ρωσία: Ε.Π.Ε. "RT-F", 105082, Μόσχα, οδ. του Φρίντριχ Ένγκελς, οικ. 56 κτ.1. Οι όροι της υπηρεσίας εγγύησης αναφέρονται στην κάρτα εγγύησης ή στον ιστότοπο www.sven.fi. Περίοδος εγγύησης: 12 μήνες. Περίοδος εξυπηρέτησης: 2 έτη.

Παραγωγός: SVEN PTE. LTD. Address: 176 Joo Chiat Road, #02-02, Singapore 427447. Παράγεται υπό τον έλεγχο της "Sven Scandinavia Limited", 48310, Finland, Kotka, Kotolahdentie, 15. Κατασκευάστηκε στην Κίνα.

® Registered Trademark of Oy SVEN

Scandinavia Ltd. Finland.

EACCE

1B1116

PS-220
