ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HAHG6BR4S2PX HAIER

Οδηγίες χρήσης ΕΣΤΙΕΣ GR 58

Σας συνιστούμε να φυλάξετε σε καλή κατάσταση τις οδηγίες εγκατάστασης και χρήσης για μεταγενέστερη αναφορά, πριν δε εγκαταστήσετε την εστία, σημειώστε τον σχετικό σειριακό αριθμό σε περίπτωση που χρειαστεί να λάβετε βοήθεια από την υπηρεσία σέρβις μετά την πώληση.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η συσκευή και τα προσβάσιμα μέρη της ζεσταίνονται κατά τη διάρκεια της χρήσης. Πρέπει να ληφθεί μέριμνα ώστε να αποφευχθεί η επαφή με θερμαντικά στοιχεία. Τα παιδιά κάτω των 8 ετών πρέπει να κρατούνται μακριά από τη συσκευή, εκτός εάν εποπτεύονται συνεχώς.
  • Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.
• Η συσκευή μπορεί να χρησιμοποιηθεί από άτομα ηλικίας 8 ετών και άνω και από άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες, χωρίς εμπειρία ή γνώση του προϊόντος, μόνο εάν επιβλέπονται ή παρέχονται οδηγίες σχετικά με τη λειτουργία της συσκευής, με ασφαλή τρόπο με επίγνωση των πιθανών κινδύνων.
• Ο καθαρισμός και η συντήρηση δεν πρέπει να γίνονται από παιδιά χωρίς επίβλεψη.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η συσκευή και τα προσβάσιμα εξαρτήματα θερμαίνονται κατά τη χρήση. Προσέξτε να μην αγγίξετε καυτά μέρη.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: τα προσβάσιμα εξαρτήματα θερμαίνονται κατά τη χρήση. Τα μικρά παιδιά πρέπει να κρατούνται μακριά.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: για να αποφευχθεί οποιοσδήποτε κίνδυνος που προκαλείται από την τυχαία επαναφορά της συσκευής θερμικής διακοπής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική συσκευή μεταγωγής, όπως χρονοδιακόπτη, ή να συνδέεται σε κύκλωμα που ενεργοποιείται και απενεργοποιείται τακτικά.
  • Τα παιδιά κάτω των 8 ετών θα πρέπει να κρατούνται σε ασφαλή απόσταση από τη συσκευή, εάν δεν επιτηρούνται συνεχώς.
• Μην χρησιμοποιείτε ατμοκαθαριστές ή σπρέι καθαρισμού υψηλής πίεσης για τις εργασίες καθαρισμού.
• Αποσυνδέστε τη συσκευή από την παροχή ηλεκτρικού ρεύματος πριν εκτελέσετε οποιαδήποτε εργασία ή συντήρηση σε αυτήν.
• Συνδέστε στο καλώδιο τροφοδοσίας ένα βύσμα κατάλληλο για την τάση, το ρεύμα και το φορτίο που αναγράφονται στην ετικέτα και Το οποίο έχει επαφή γείωσης.

Η πρίζα πρέπει να είναι κατάλληλη για το φορτίο που αναγράφεται στην ετικέτα και πρέπει να έχει την επαφή γείωσης συνδεδεμένη και σε λειτουργία. Ο αγωγός γείωσης έχει κίτρινο-πράσινο χρώμα. Αυτή η λειτουργία πρέπει να εκτελείται από επαγγελματία με τα κατάλληλα προσόντα. Σε περίπτωση ασυμβατότητας μεταξύ της πρίζας και του βύσματος της συσκευής, ζητήστε από έναν εξειδικευμένο ηλεκτρολόγο να αντικαταστήσει την πρίζα με άλλο κατάλληλο τύπο. Το βύσμα και η πρίζα πρέπει να είναι σύμφωνα με τους ισχύοντες κανόνες της χώρας εγκατάστασης. Η σύνδεση μπορεί επίσης να γίνει με την τοποθέτηση ενός πολυπολικού διακόπτη, με διαχωρισμό επαφών σύμφωνα με τις απαιτήσεις για υπέρταση κατηγορίας III, μεταξύ της συσκευής και της πηγής ισχύος που μπορεί να αντέξει το μέγιστο συνδεδεμένο φορτίο και που είναι σύμφωνη με την ισχύουσα νομοθεσία. Το κίτρινο/πράσινο καλώδιο γείωσης δεν πρέπει να διακόπτεται από τον διακόπτη. Η πρίζα ή ο πολυπολικός διακόπτης που χρησιμοποιείται για τη σύνδεση θα πρέπει να είναι εύκολα προσβάσιμα κατά την εγκατάσταση της συσκευής.

• Η αποσύνδεση μπορεί να επιτευχθεί έχοντας άμεση και απρόσκοπτη Πρόσβαση στο βύσμα ή ενσωματώνοντας έναν διακόπτη στη σταθερή καλωδίωση σύμφωνα με τους κανόνες καλωδίωσης.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: χρησιμοποιήστε μόνο προστατευτικά για εστίες που έχουν σχεδιαστεί από τον Κατασκευαστή της συσκευής μαγειρέματος ή υποδεικνύονται από τον Κατασκευαστή της συσκευής στις οδηγίες χρήσης ως κατάλληλες ή προστατευτικά για εστίες ενσωματωμένα στη συσκευή. Η χρήση ακατάλληλων προστατευτικών μπορεί να προκαλέσει ατυχήματα.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: το μαγείρεμα χωρίς επίβλεψη σε εστίες με λίπος ή λάδι μπορεί να είναι επικίνδυνο και ενδεχομένως να οδηγήσει σε φωτιά. ΠΟΤΕ μην προσπαθήσετε να σβήσετε μια φωτιά με νερό, αλλά απενεργοποιήστε τη συσκευή και, στη συνέχεια, καλύψτε τη φλόγα π.χ. με ένα καπάκι ή με μια πυρίμαχη κουβέρτα πυρκαγιάς.
• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: κίνδυνος πυρκαγιάς: μην αποθηκεύετε αντικείμενα στις επιφάνειες μαγειρέματος.
• ΠΡΟΣΟΧΗ: Πρέπει να εποπτεύετε συνεχώς τη διαδικασία μαγειρέματος. Μια διαδικασία μαγειρέματος μικρής διάρκειας πρέπει να γίνεται με συνεχή επιτήρηση.
• Εάν υπάρχει, μην κοιτάτε επίμονα τα στοιχεία της λάμπας αλογόνου της εστίας.

- Μην τοποθετείτε μεταλλικά αντικείμενα όπως μαχαίρια, πιρούνια, κουτάλια ή καπάκια πάνω στην εστία. Θα μπορούσαν ενδεχομένως να θερμανθούν.

- Το αλουμινόχαρτο και τα πλαστικά ταψάκια δεν πρέπει να τοποθετούνται στις ζώνες θέρμανσης. Μετά από κάθε χρήση, απαιτείται καθαρισμός της εστίας για να αποφευχθεί η συσσώρευση ρύπων και λιπών. Εάν η εστία δεν καθαριστεί, κατά τη χρήση της οι συσσωρευμένοι ρύποι και το λίπος καίγονται, δημιουργώντας καπνό και δυσάρεστες μυρωδιές, για να μην αναφέρουμε τους κινδύνους διάδοσης πυρκαγιάς.

- Μην αγγίζετε τις ζώνες θερμότητας κατά τη λειτουργία ή και για μικρό χρονικό διάστημα μετά τη χρήση.

- Χρησιμοποιείτε πάντα τα κατάλληλα μαγειρικά σκεύη.

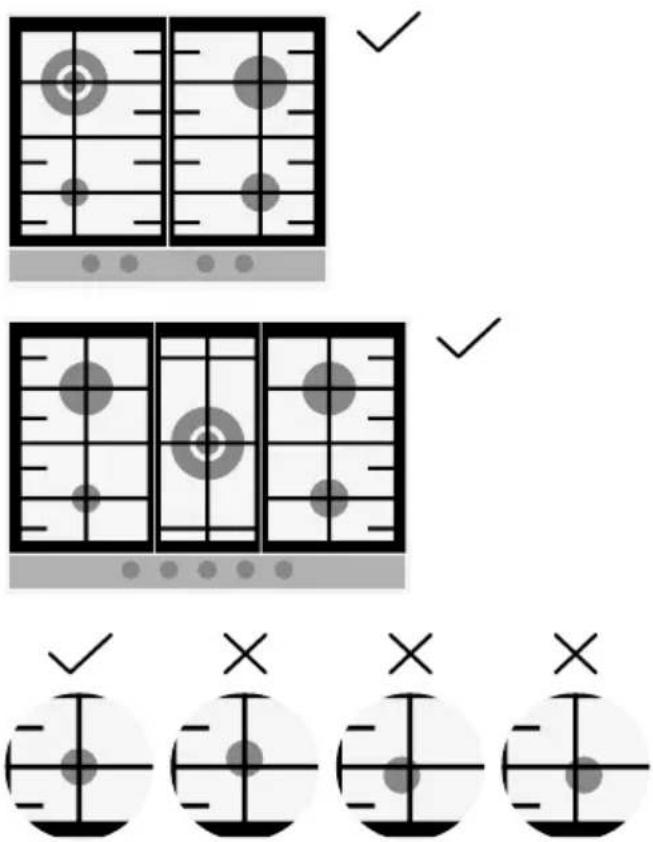

- Τοποθετείτε πάντα το τηγάνι στο κέντρο της μονάδας στην οποία μαγειρεύετε.

- Μην τοποθετείτε τίποτα πάνω στον πίνακα ελέγχου.

- Μην χρησιμοποιείτε την εστία ως επιφάνεια εργασίας.

- Μην χρησιμοποιείτε την επιφάνεια ως σανίδα κοπής.

- Μην αποθηκεύετε βαριά αντικείμενα πάνω στην εστία. Εάν πέσουν πάνω στην εστία, μπορεί να προκαλέσουν ζημιά.

- Μην χρησιμοποιείτε την εστία για αποθήκευση οποιωνδήποτε αντικειμένων.

- Μην σέρνετε τα μαγειρικά σκεύη πάνω στην εστία.

- Μην χρησιμοποιείτε τραχιά ή λειαντικά υλικά ή αιχμηρές μεταλλικές ξύστρες για να καθαρίσετε τα τζάμια, καθώς μπορεί να χαράξουν την επιφάνεια και να προκαλέσουν θραύση του τζαμιού.

- Αν το καλώδιο παροχής ρεύματος έχει υποστεί ζημιά πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο του σέρβις ή παρόμοια εξουσιοδοτημένα πρόσωπα, προς αποφυγή κινδύνου.

- Το καλώδιο γείωσης (κίτρινο-πράσινο) πρέπει να έχει μήκος μεγαλύτερο από 10 mm στην πλευρά του ακροδέκτη. Το τμήμα εσωτερικών αγωγών πρέπει να είναι κατάλληλο για την ισχύ που απορροφά η εστία (υποδεικνύεται στην ετικέτα). Ο τύπος του καλωδίου τροφοδοσίας πρέπει να είναι H05V2V2-F.

- Δεν απαιτείται περαιτέρω χειρισμός/ρυθμίσεις για τη λειτουργία της συσκευής στις ονομαστικές συχνότητες. Αυτή η συσκευή δεν προορίζεται για χρήση μέσω εξωτερικού χρονοδιακόπτη ή ξεχωριστού συστήματος τηλεχειρισμού.

58 Οδηγίες ασφαλείας
62 Οδηγίες για τον εγκαταστάτη
63 Συνδέσεις
65 Χρήση της εστίας - οδηγίες χρήστη
67 Συντήρηση και καθαρισμός
68 Φροντίδα
68 Προστασία του περιβάλλοντος
91 Τεχνικές πληροφορίες

Σας ευχαριστούμε που αγοράσατε την εστία αερίου Haier. Διαβάστε προσεκτικά το εγχειρίδιο πρινχρησιμοποιήσετε την εστίακαι φυλάξτε το σε ασφαλές μέρος Για μελλοντική αναφορά.

Η εγκατάσταση μιας οικιακής συσκευής μπορεί να είναι μια περίπλοκη εργασία η οποία, εάν δεν εκτελεστεί σωστά, μπορεί να έχει σοβαρές επιπτώσεις στην ασφάλεια των καταναλωτών. Γι' αυτόν τον λόγο η εργασία θα πρέπει υποχρεωτικά να γίνει από επαγγελματία εξειδικευμένο τεχνικό, ο οποίος θα τη φέρει εις πέρας σύμφωνα με τους ισχύοντες τεχνικούς κανονισμούς.

Σε περίπτωση που αυτή η συμβουλήαγνοηθεί και η εγκατάσταση πραγματοποιηθεί απόμη εξουσιοδοτημένο άτομο, ο κατασκευαστής αποποιείται κάθε ευθύνη για τυχόν τεχνική βλάβη του προϊόντος, ανεξάρτητα από το εάν έχει ως αποτέλεσμα ζημία σε υλικά αγαθά ή τραυματισμό ατόμων.

ΕΓΚΑΤΑΣΤΑΣΗ

Η εστία μπορεί να τοποθετηθεί σε οποιονδή- ποτε πάγκο εργασίας που είναι ανθεκτικός στη θερμότητα σε θερμοκρασία 100 °C και έχει πάχος 25-45 mm. Οι διαστάσεις του ένθετου που χρειάζεται να κοπεί από τον πάγκο δίνονται στην εικόνα 2*.

'Отан υπάρχει προσβάσιμος χώρος μεταξύ της εντοιχισμένης εστίας και της κοιλότητας από κάτω, πρέπει να τοποθετηθεί ένα διαχωριστικό τοίχωμα από μονωτικό υλικό (ξύλο ή παρόμοιο υλικό) (εικόνα 3*).

Εάν η εστία είναι τοποθετημένη δίπλα σε ντουλάπι σε οποιαδήποτε από τις δύο πλευρές, η απόσταση μεταξύ του κομμένου τμήματος και του ντουλαπιού πρέπει να είναι τουλάχιστον 170 mm για εστίες 60 cm και 250 mm για εστίες 75 cm (βλ. εικόνα 2*).

Η απόσταση μεταξύ της εστίας και του πίσω τοίχου πρέπει να είναι τουλάχιστον 70 mm για εστίες με κουμπιά ελέγχου μπροστά και 50 mm για εστίες με κουμπιά ελέγχου στο πλάι. Η απόσταση μεταξύ της εστίας και οποιασδήποτε άλλης μονάδας ή συσκευής πάνω από αυτήν (π.χ. Απορροφητήρας) δεν πρέπει να είναι μικρότερη από 700 mm (εικόνα 4*).

Τα μεταλλικά αντικείμενα στο συρτάρι μπορεί να φτάσουν σε υψηλές θερμοκρασίες λόγω της ανακυκλοφορίας του αέρα. Συνιστάται επομένως η χρήση ενδιάμεσου ξύλινου πάνελ. Σημαντικό - Το διάγραμμα στην εικόνα 1* δείχνει

τον τρόπο εφαρμογής του στεγανοποιητικού. Η μονάδα της εστίας τοποθετείται συνδέοντας τους σφιγκτήρες στερέωσης που παρέχονται και χρησιμοποιώντας τις οπές στη βάση της μονάδας.

'Отан μια εστία 75 cm τοποθετείται πάνω σε εντοιχισμένο φούρνο, ο φούρνος πρέπει να ψύχεται με ανεμιστήρα.

'Отан μια εστία 60 cm τοποθετείται πάνω σε εντοιχισμένο φούρνο, ο φούρνος πρέπει να ψύχεται με ανεμιστήρα.

ΚΑΤΑΛΛΗΛΗ ΘΕΣΗ

Αυτή η συσκευή πρέπει να εγκατασταθεί σύμφωνα με τους ισχύοντες κανονισμούς και να χρησιμοποιείται μόνο σε καλά αεριζόμενο χώρο. Διαβάστε τις οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε αυτήν τη συσκευή.

Μια συσκευή μαγειρέματος με αέριο παράγει θερμότητα και υγρασία στην περιοχή στην οποία είναι εγκατεστημένη. Για αυτόν τον λόγο θα πρέπει να διασφαλίσετε καλό εξαερισμό είτε διατηρώντας ανοιχτούς όλους τους φυσικούς αεραγωγούς είτε εγκαθιστώντας έναν απορροφητήρα με αεραγωγό. Η εντατική και παρατεταμένηχρήση της συσκευής ενδέχεται να απαιτεί επιπλέον εξαερισμό, όπως άνοιγμα παραθύρου ή αύξηση της ταχύτητας του ηλεκτρικού ανεμιστήρα, εάν έχετε.

Εάν δεν μπορεί να εγκατασταθεί απορροφητήρας, πρέπει να τοποθετηθεί ηλεκτρικός ανεμιστήρας σε εξωτερικό τοίχο ή παράθυρο για να διασφαλιστεί ο επαρκής αερισμός. Ο ηλεκτρικός ανεμιστήρας θα πρέπει να μπορεί να πραγματοποιεί μια πλήρη αλλαγή αέρα στην κουζίνα 3-5 φορές κάθε ώρα. Ο εγκαταστάτης πρέπει να ακολουθεί τα σχετικά εθνικά πρότυπα.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ (ΜΟΝΟ ΓΙΑ ΤΟ ΗΝΩΜΕΝΟ ΒΑΣΙΛΕΙΟ)

Αυτή η συσκευή έχει σχεδιαστεί μόνο για οικιακή χρήση. Η σύνδεση με την κύρια τροφοδοσία πρέπει να γίνεται από έναν εξειδικευμένο και πιστοποιημένο ηλεκτρολόγο, διασφαλίζοντας ότι τηρούνται όλοι οι ισχύοντες κανονισμοί που αφορούν τέτοιες εγκαταστάσεις. Η συσκευή πρέπει να συνδέεται μόνο σε κατάλληλο ονομαστικό διακόπτη ασφαλείας. Το βύσμα / η πρίζα 3 ακίδων και 13 άπρ δεν είναι κατάλληλα.

Πρέπει να παρέχεται ένας διακόπτης με δύο πόλους και το κύκλωμα πρέπει να διαθέτει την κατάλληλη προστασία με ασφάλειες.

Περισσότερες λεπτομέρειες σχετικά με τις απαιτή σεις ισ χύος του μεμονωμένο υ προϊόντος θα βρείτε στις οδηγίες των χρηστών και στην πινακίδα βαθμολογίας της συσκευής. Στην περίπτωση του ε νσωμ ατωμένου προϊόντος, σας συμβουλεύουμε, εάν θέλετε να χρησιμοποιήσετε ένα μακρύτερο καλώδιο από αυτό που παρέχεται, ότι πρέπει να χρησιμοποιείται καλώδιο με κατάλληλο βαθμό ανθεκτικότητας στη θερμότητα.

Τα καλώδια πρέπει να συνδεθούν στο ρεύμα

Σύνδεση	Στο τερματικό σημείο ασφαλείας
Πράσινο και κίτρινο καλώδιο	Γείωση
Μπλε καλώδιο ουδέτερη	Σύνδεση
Καφέ καλώδιο Σύνδεση υπό τάση

Σημείωση: Δεν συνιστούμε τη χρήση συσκευών διαρροής προς τη γη με ηλεκτρικές συσκευές μαγειρέματος οι οποίες εγκαθίστανται σε τερματικά σημεία ασφαλείας, λόγω της «απόζε υξης όχλησης» που μπορεί να προκύψει.

Σας υπενθυμίζουμε και πάλι ότι η συσκευή πρέπει να γειωθεί σωστά. Ο κατασκευαστής αποποιείται οποιαδήποτε ευθύνη για τυχόν συ μβάν που ο φείλε ται σε εσ φαλμένη ηλεκτρική εγκατάσταση.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Ελέγξτε τα δεδομένα στην ετικέτα τεχνικών χαρακτηριστικών, που βρίσκεται στο εξωτερικό της μονάδας, για να βεβαιωθείτε ότι η τάση τροφοδοσίας και εισόδου είναι κατάλληλες. Πριν από τη σύνδεση, ελέγξτε το σύστημα γείωσης. Βάσει της νομοθεσίας, αυτή η συσκευή πρέπει να είναι γειωμένη. Εάν δεν τηρηθεί αυτός ο κανονισμός, ο κατασκευαστής δεν θα είναι υπεύθυνος για οποιαδήποτε ζημιά προκληθεί σε άτομα ή περιουσιακά στοιχεία. Εάν δεν υπάρχει ήδη συνδεδεμένο βύσμα, τοποθετήστε ένα βύσμα κατάλληλο για το φορτίο που αναγράφεται στην ετικέτα τεχνικών χαρακτηριστικών. Το καλώδιο γείωσης είναι χρωματισμένο κίτρινο / πράσινο. Το βύσμα πρέπει πάντοτε να είναι προσβάσιμο. Όταν η Εστία είναι συνδεδεμένη απευθείας με την παροχή ηλεκτρικού ρεύματος, πρέπει να τοποθετηθεί διακόπτης κυκλώματος. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από εξειδικευμένο μηχανικό, ώστε να αποφευχθεί τυχόν κίνδυνος. Το καλώδιο γείωσης (πράσινο και κίτρινο χρώμα) πρέπει να έχει μήκος τουλάχιστον 10 mm από τα καλώδια ζώντων και ουδέτερων. Το τμήμα του χρησιμοποιούμενου καλωδίου πρέπει να έχει το σωστό μέγεθος σε σχέση με την απορροφούμενη ισχύ της εστίας. Ελέγξτε την ετικέτα τεχνικών χαρακτηριστικών για τις λεπτομέρειες τροφοδοσίας και βεβαιωθείτε ότι το καλώδιο Τροφοδοσίας είναι τύπου 3x0,75 mm2 H05V2V2_F

Παροχήηλεκτρικούρεύματος	ΥΠΟ ΤΑΣΗ	L	Καφέ καλώδιο
	ΓΕΙΩΣΗ		Πράσινο/κίτρινο καλώδιο
	ΟΥΔΕΤΕΡΗ	N	Μπλε καλώδιο

Εάν η συσκευή δεν διαθέτει καλώδιο τροφοδοσίας και βύσμα ή άλλα μέσα για αποσύνδεση από το δίκτυο τροφοδοσίας με διαχωρισμό επαφής σε όλους τους πόλους που παρέχουν πλήρη αποσύνδεση υπό συνθήκες υπέρτασης κατηγορίας III, οι οδηγίες πρέπει να αναφέρουν ότι τα μέσα για την αποσύνδεση πρέπει να είναι ενσωματωμένα στη σταθερή καλωδίωση σύμφωνα με τους κανόνες καλωδίωσης.

ΣΥΝΔΕΣΗ ΑΕΡΙΟΥ

Αυτές οι οδηγίες αφορούν εξειδικευμένο προσωπικό, η εγκατάσταση εξοπλισμού πρέπει Να είναισύμφωνημετα σχετικάεθνικά πρότυπα.

(Móvo για το Ηνωμένο Βασίλειο: βάσει της νομοθεσίας η εγκατάσταση φυσικού αερίου\η θέσησελειτουργία πρέπειναπραγματοποιείται από εξειδικευμένο εγκαταστάτη, ο οποίος είναι εγγεγραμμένος στον φορέα «Gas Safe»).

'Ολεζοιεργασίες πρέπει να εκτελούνται μεαποσυνδεδεμένη την παροχή ηλεκτρικού ρεύματος. Η ετικέτα τεχνικών χαρακτηριστικών στην εστία δείχνει τον τύπο αερίου με τον οποίο έχει σχεδιαστεί να χρησιμοποιείται. Η σύνδεση με την παροχή φυσικού αερίου ή με αέριο από μπουκάλα θα πρέπει να πραγματοποιηθεί αφού ελέγξετε ότι έχει ρυθμιστεί για τον τύπο αερίου με τον οποίο θα τροφοδοτείται. Εάν δεν έχει ρυθμιστεί σωστά, ανατρέξτε στις οδηγίες στις ακόλουθες παραγράφους για να αλλάξετε τη ρύθμιση αερίου.

Για υγροποιημένο αέριο (αέριο από μπουκάλα) χρησιμοποιήστε ρυθμιστές πίεσης που συμμορφώνονται με τα σχετικά εθνικά πρότυπα.

Χρησιμοποιείτε μόνο σωλήνες, ροδέλες και στεγανοποιητικά που συμμορφώνονται με τα σχετικά εθνικά πρότυπα.

Για ορισμένα μοντέλα παρέχεται ένας κωνικός σύνδεσμος για την εγκατάσταση στις χώρες όπου αυτός ο τύπος συνδέσμου είναι υποχρεωτικός. Στην εικόνα 8 επισημαίνεται ο τρόπος αναγνώρισης των διαφορετικών τύπων συνδέσμων (CY = κυλινδρικός, CO = κωνικός). Σε κάθε περίπτωση, το κυλινδρικό τμήμα του συνδέσμου πρέπει να συνδεθεί με την εστία. Κατά τη σύνδεση της εστίας στην παροχή αερίου μέσω της χρήσης εύκαμπτων σωλήνων, βεβαιωθείτε ότι η μέγιστη απόσταση που καλύπτεται από το σωλήνα δεν υπερβαίνει τα 2 μέτρα. Ο εύκαμπτος σωλήνας πρέπει να τοποθετείται κατά τέτοιο τρόπο ώστε να μην μπορεί να έρθει σε επαφή με ένα κινητό μέρος της μονάδας περιβλήματος (π.χ. ένα συρτάρι) και να μην διέρχεται από κανένα χώρο όπου μπορεί να συνθλιβεί / να στρίψει ή να τσακίσει ή να υποστεί ζημιά με οποιονδήποτε τρόπο. Για να αποφύγετε τυχόν ζημιά στην εστία, πραγματοποιή στε την εγκατάσταση ακολουθώντας τα εξής βήματα (εικόνα 6□):

1. Συναρμολογήστε τα μέρη εν σειρά και σε ακολουθία, όπως φαίνεται στην εικόνα:

A: 1/2 Αρσενικός προσαρμογέας κυλινδρικός B: 1/2 Στεγανοποιητικό

C: 1/2 Θηλυκός προσαρμογέας αερίου κωνικός-κυλινδρικός ή κυλινδρικός- κυλινδρικός

1. Σφίξτε τους συνδέσμους με το κλειδί και

□Ανατρέξτε στηνενότητα «Τεχνικές πληροφορίες» στο τέλος του εγχειριδίου.

θυμηθείτε να στρίψετε τους σωλήνες για να μπουν σωστά στη θέση τους.

1. Συνδέστε το εξάρτημα C στην παροχή αερίου χρησιμοποιώντας άκαμπτο χάλκινο σωλήνα ή εύκαμπτο χαλύβδινο σωλήνα.

ΣΗΜΑΝΤΙΚΟ: πραγματοποιήστε έναν τελικό έλεγχο για διαρροές στις συνδέσεις σωλήνων χρησιμοποιώντας ένα διάλυμα σαπουνιού. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΦΛΟΓΑ. Επίσης, βεβαιωθείτε ότι ο εύκαμπτος σωλήνας δεν μπορεί να έρθει σε επαφή με ένα κινούμενο μέρος του θαλάμου (π.χ. συρτάρι) και ότι δεν βρίσκεται εκεί όπου θα μπορούσε να υποστεί ζημιά.

Προειδοποίηση: Εάν μυρίσετε αέριο κοντά στη συσκευή, απενεργοποιήστε την παροχή αερίου στη συσκευή και καλέστε απευθείας τον μηχανικό. Μην ψάχνετε για διαρροή με γυμνή φλόγα.

ΠΡΟΣΑΡΜΟΓΗΤΗΣΕΣΤΙΑΣΣΕ ΔΙΑΦΟΡΕΤΙΚΟΥΣΤΥΠΟΥΣΑΕΡΙΟΥ

Για να προσαρμόσετε την εστία για χρήση με διαφορετικούς τύπους αερίου, ακολουθήστε τις οδηγίες:

• Εισαγάγετε το εξαγωνικό κλειδί (7 mm) στο στήριγμα του καυστήρα (εικόνα 7*)
• Ξεβιδώστε το μπεκ ψεκασμού και αντικαταστήστε το με ένα κατάλληλο για το αέριο που θα χρησιμοποιηθεί (βλ. πίνακα τύπων αερίου)

ΡΥΘΜΙΣΗ ΤΗΣ ΕΛΑΧΙΣΤΗΣ ΦΛΟΓΑΣ

Αφού ανάψετε τους καυστήρες, γυρίστε τον διακόπτη ελέγχου στην ελάχιστη ρύθμιση και μετά μετακινήστε τον διακόπτη (αυτός μπορεί εύκολα να μετακινηθεί εφαρμόζοντας ήπια πίεση). Χρησιμοποιώντας ένα μικρό κατσαβίδι τύπου «Terminal», μπορείτε να προσαρμόσετε τη βίδα ρύθμισης, όπως φαίνεται στην εικόνα 9*. Η περιστροφή της βίδας δεξιόστροφα μειώνει τη ροή του αερίου, ενώ η περιστροφή της αριστερόστροφα αυξάνει τη ροή - χρησιμοποιήστε αυτήν τη ρύθμιση για να έχετε μια φλόγα μήκους περίπου 3 έως 4 mm και στη συνέχεια τοποθετήστε ξανά το κουμπί ελέγχου.

'Отαν η διαθέσιμη παροχή αερίου είναι το υγραέριο - η β ίδα μ ε τ ην ο ποία ρ υθμίζεται η χαμηλή φλόγα πρέπει να περιστραφεί (δεξιόστροφα) μέχρι το τέλος.

'Οταν ο λοκληρώσετε τη ν έα ρ ύθμιση τ ου αερίου, αντικαταστήστε την παλαιά ετικέτα τεχνικών χαρακτηριστικών αερίου στη συσκευή σας με μια κατάλληλη (παρέχεται με την εστία)

Αυτή η συσκευή πρέπει να χρησιμοποιείται μόνο για τον σκοπό για τον οποίο προορίζεται, δηλαδή οικιακό μαγείρεμα και οποιαδήποτε άλλη χρήση θα θεωρηθεί ακατάλληλη και επομένως θα μπορούσε να είναι επικίνδυνη. Ο Κατασκευαστής δεν θα είναι υπεύθυνος για οποιαδήποτε ζημιά ή απώλεια που προκύπτει από ακατάλληλη χρήση. Πριν χρησιμοποιήσετε τον καυστήρα, βεβαιωθείτε ότι οι περίμετροι του πλέγματος κεντράρουν τον καυστήρα όπως στην παρακάτω εικόνα. Εάν χρησιμοποιείτε πλέγματα από χυτοσίδηρο, η θέση του πλέγματος αναγράφεται από κάτω. Βεβαιωθείτε ότι το πλέγμα χρησιμοποιείται στη σωστή θέση.

ΧΡΗΣΗΤΟΥΚΑΥΣΤΗΡΑ ΑΕΡΙΟΥ

Πριν από την ενεργοποίηση της εστίας αερίου βεβαιωθείτε ότι τα καπάκια των καυστήρων είναι σωστά τοποθετημένα στη θέση τους. Η εστία είναι εξοπλισμένη με ηλεκτρονική ανάφλεξη για την ανάφλεξη του καυστήρα. Για να ανάψετε τους καυστήρες κάντε τα εξής: • Σπρώξτε προς τα μέσα και γυρίστε το κουμπί αριστερόστροφα στο σύμβολο της μεγάλης φλόγας 🔍 ή στη θέση 9 και κρατήστε το πατημένο για 5 δευτερόλεπτα μετά την ανάφλεξη.

Το σύστημα ανάφλεξης θα συνεχίσει να παράγει σπινθήρες όσο κρατάτε πατημένο το κουμπί ελέγχου.

Προειδοποίηση: Εάν δεν υπάρχει ηλεκτρική παροχή στη συσκευή για να ανάψει ο καυστήρας, θα πρέπει να χρησιμοποιήσετε ένα σπίρτο ή έναν αναπτήρα, κάνοντας τα εξής:

• Τοποθετήστε ένα αναμμένο σπίρτο ή αναπτήρα κοντά στον καυστήρα
- Σπρώξτε προς τα μέσα και γυρίστε το κουμπί αριστερόστροφα στο σύμβολο της μεγάλης φλόγας 🔍 ή στη θέση 9 και κρατήστε το πατημένο για 5 δευτερόλεπτα μετά την ανάφλε ξη. Προε ιδοποίηση: Σε κάθε περίπτωση, εάν μετά από 5 δευτερόλεπτα ο καυστήρας δεν έχει ανάψει, σταματήστετη λειτουργία της συσκευής και περιμένετε τουλάχιστον 1 λεπτό πριν επιχειρήσετε να ανάψετε ξανά τον καυστήρα.

ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ

Τα κουμπιά ελέγχουν τους καυστήρες όπως φαίνεται στην εικόνα. Τα κουμπιά έχουν 9 θέσεις, από την υψηλότερη φλόγα μέχρι τη χαμηλότερη. Μην προσπαθήσετε ποτέ να τα γυρίσετε από το ° στο 1

9 8 7 6 5 4 3 2 1 0

Δείκτες
	Ο καυστήρας ελέγχεται απότο κουμπί ελέγχου
	Απενεργοποιημένος καυστήρας
	Υψηλότερη ρύθμιση ισχύοςκαι ηλεκτρική ανάφλεξη
	Χαμηλότερη ρύθμιση ισχύος

ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ

Για καλύτερα αποτελέσματα, χρησιμοποιήστε Μαγειρικά σκεύη με επίπεδη επιφάνεια. Το μέγεθος της επιφάνειας πρέπει να ταιριάζει με την πλευρά του καυστήρα Αερίου ως εξής. Πίνακας Α:

Τύπος καυστήρα	τηγάνι / κατσαρόλα (cm)	Ισχύς (kW)	G20/20 bar (μεθάνιο)	G 30/28-30 mbar (υγραέριο)
AUX 1 kWΒοηθητικό	10-18	1.00	95 l/ώρα	73 g/ώρα
AUX 1.2 kWΒοηθητικό	10-18 1.	20 114 l/	ώρα 87 g/ώρα
SR Ημι-ταχείας ροής	12-22	1.75	167 l/ώρα	127 g/ώρα
R Ταχείας ροής	16-26	2.70	257 l/ώρα	196 g/ώρα
DC 3.8 kW MONO	16-26	3.80	362 l/ώρα	276 g/ώρα
DC 4 kW MONO	16-26	4.00	381 l/ώρα	291 g/ώρα
DC 4,2 kW MONO	16-26	4.20 NG 4 LPG	400 l/ώρα	291 g/ώρα
DC 5 kW MONO	16-26	5 NG 4,5 LPG	475 l/ώρα	327 g/ώρα

Για μικρότερα δοχεία, ο καυστήρας αερίου πρέπει να ρυθμίζεται έτσι ώστε η φλόγα να μην επικαλύπτει τη βάση του σκεύους. Δεν πρέπει να χρησιμοποιούνται σκεύη με κοίλη ή κυρτή βάση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν η φλόγα σβήσει κατά λάθος, γυρίστε τον διακόπτη στη θέση απενεργοποίησης και μην επιχειρήσετε να την ανάψετε ξανά για τουλάχιστον 1 λεπτό. Εάν με την πάροδο των ετών οι βάνες αερίου γίνουν δύσκαμπτες κατά την περιστροφή, είναι απαραίτητο να λιπαίνονται. Η εργασία αυτή πρέπει να πραγματοποιείται μόνο από εξειδικευμένους τεχνικούς σέρβις.

ΑΙΣΘΗΤΗΡΑΣ PRECIPROBE KAI KOYTΑΛΑ

'Εξυπνο ασύρματο θερμόμετρο φαγητού Πριν από τη χρήση, διαβάστε τις παρακάτω οδηγίες και υποδείξεις ασφαλείας που περιλαμβάνονται στο εγχειρίδιο χρήσης.

ΕΙΣΑΓΩΓΗ

Ο αισθητήρας Preci Probe είναι ένα ασύρματο θερμόμετρο φαγητού, το οποίο δίνει στους ερασιτέχνες σεφ τη δυνατότητα να γνωρίζουν την κατάσταση του φαγητού σε πραγματικό χρόνο, ώστε να αποφεύγουν αποτυχίες στο ψήσιμο και να επιτυγχάνουν κάθε φορά το τέλειο αποτέλεσμα. Συνδέεται απευθείας με την εφαρμογή hOn. Μπορείτε να δείτε λεπτομέρειες και την κατάσταση του φαγητού Σε πραγματικό χρόνο από το τηλέφωνό σας, ώστε το καλύτερο δυνατό αποτέλεσμα να είναι Στο χέρι σας. Για περισσότερες πληροφορίες σχετικά με τη σύζευξη και για συμβουλές χρήσης, ανατρέξτε στις οδηγίες παρακάτω.

ΠΡΩΤΑ ΒΗΜΑΤΑ

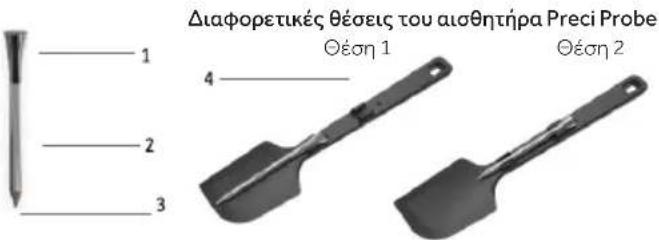

1. Κεραμικό καπάκι
2. Συνιστώμενη περιοχή βύθισης
3. Αισθητήρας
4. Κουτάλα με δύο θέσεις για τον αισθητήρα Preci Probe

Διαφορετικές θέσεις του αισθητήρα Preci Probe Θέση 1 Θέση 2 4 3 1 2 3

Χρησιμοποιήστε την κουτάλα με τον αισθητήρα για να ανακατέψετε το φαγητό κατά τη διάρκεια του μαγειρέματος.

Black spatula on white background (no text or symbols)

• Καθαρίστε την κουτάλα πριν από την πρώτη χρήση.
• Μην χρησιμοποιείτε την κουτάλα πάνω από ανοιχτή φλόγα.
• Μην κόβετε την κουτάλα.
• Μην αφήνετε την κουτάλα να έχει άμεση επαφή με τα ζεστά προσβάσιμα μέρη της εστίας.
• Ανεκτό εύρος θερμοκρασίας: -40 °C έως +220 °C

Αισθητήρας Preci Probe

• Ο αισθητήρας Preci Probe μπορεί να καθαριστεί και να πλυθεί, αλλά δεν πρέπει να βυθίζεται για πολύ ώρα στο νερό
• Βεβαιωθείτε ότι το κινητό σας βρίσκεται εντός του εύρους της απόστασης παρακολούθησης κατά το μαγείρεμα. Η απόσταση λειτουργίας εξαρτάται από το περιβάλλον στο οποίο γίνεται το μαγείρεμα.

Φόρτιση του αισθητήρα Preci Probe πριν από τη χρήση

• Τοποθετήστε τον αισθητήρα Preci Probe στον φορτιστή και κλείστε το κάλυμμα.
• Συνδέστε τον φορτιστή σε πηγή τροφοδοσίας USB, π.χ. σε προσαρμογέα USB ή υποδοχή USB υπολογιστή/φορητού υπολογιστή με το καλώδιο USB. Ο φορτιστής ενδέχεται να μη λειτουργεί σωστά με power bank λόγω της λειτουργίας αυτόματης απενεργοποίησης

- Ηλυχνία LED του φορτιστή θα ανάψει και θα αναβοσβήνει κατά τη φόρτιση. Θα σβήσει όταν ο αισθητήρας Preci Probe είναι πλήρως φορτισμένος.

EVOŞ. ② ①

Σύζευξη του αισθητήρα Preci Probe με την επαγωγική εστίο

Λήψη της εφαρμογής ΗΟπ

• Ανοίξτε την εφαρμογή hOn από τη φορητή συσκευή σας
  • Πηγαίνετε στην αρχική σελίδα, πατήστε «Εξάρτημα» και μετά «Προσθήκη νέου εξαρτήματος»
• Η εφαρμογή θα αρχίσει να αναζητά το κοντινό εξάρτημα. Μόλις το εντοπίσει, θα εμφανιστεί το όνομα του αισθητήρα

Δια του παρόντος, η Candy Hoover Group Srl δηλώνει ότι ο radioεξοπλισμός συμμορφώνεται με την οδηγία 2014/53/ΕΕ και με τις σχετικές νομοθετικές απαιτήσεις (για την αγορά UKCA). Το πλήρες κείμενο της δήλωσης συμμόρφωσης είναι διαθέσιμο στο διαδίκτυο στην ακόλουθη διεύθυνση: www.candy-group.com

Συντήρηση και καθαρισμός

• Πριν καθαρίσετε την εστία, βεβαιωθείτε ότι η συσκευή έχει κρυώσει.
- Αφαιρέστε το βύσμα από την πρίζα ή (εάν είναι συνδεδεμένο απευθείας) απενεργοποιήστε την παροχή ηλεκτρικού ρεύματος.
- Ο καθαρισμός καιη συντήρηση από τ Χρήστη δεν πρέπει να γίνονται από παιδιά χωρίς επίβλεψη ή εποπτεία
- Μην χρησιμοποιείτε ποτέ λειαντικά, διαβρωτικά απορρυπαντικά, λευκαντικά ή οξέα. Αποφύγετε τυχόν όξινες ή αλκαλικές ουσίες (λεμόνι, χυμό, ξύδι, κλπ.) στα επισμαλτωμένα, βερνικωμένα ή ανοξείδωτα τμήματα.
- Κατά τον καθαρισμό των επισμαλτωμένων, βερνικωμένων ή επιχρωμιωμένων τμημάτων, χρησιμοποιήστε ζεστό σαπουνόνερο ή μη καυστικό απορρυπαντικό. Για ανοξείδωτο

- Επιλέξτε το εξάρτημα, πατήστε «Εντάξει» και Η εγγραφή θα ολοκληρωθεί

Τεχνολογία	BLE
Πρότυπο	BT 4.0
Ζώνη συχνοτήτων [MHz]	2400MHz-2480MHz
Μέγιστη ισχύς [mW]	2,5 mW (4dBm)

Μ'ΕΘΟΔΟΙ ΜΑΓΕΙΡ'ΕΜΑΤΟΣ ΜΕ ΤΟΝ ΑΙΣΘΗΤΗΡΑ PRECIPROBE

Ο αισθητήρας Preci Probe ως θερμόμετρο

Ρυθμίστε στην εφαρμογή hΟπ την επιθυμητή θερμοκρασία στόχο, τοποθετήστε τον αισθητήρα Preci Probe μέσα στο φαγητό ή, χρησιμοποιώντας το κατάλληλο εξάρτημα, μέσα σε υγρό και θα δείτε στην εφαρμογή τη θερμοκρασία να αυξάνεται μέχρι να φτάσει στη θερμοκρασία στόχο.

Θα σας βοηθήσει να διατηρήσετε τη σωστή θερμοκρασία για όλα τα φαγητά.

Υποβοηθούμενο μαγείρεμα: Λειτουργία «Cook with me»

Επιλέξτε τις αγαπημένες σας συνταγές από την εφαρμογή hΟπ, ακολουθήστε βήμα-βήμα τη διαδικασία προετοιμασίας και, στη συνέχεια, η εφαρμογή θα σας υποδείξει τις παραμέτρους που πρέπει να ρυθμίσετε στην εστία.

Υποστήριξη

Εάν είναι απαραίτητο, επικοινωνήστε με το εξουσιοδοτημένο κέντρο σέρβις

χάλυβα χρησιμοποιήστε ένα κατάλληλο διάλυμα καθαρισμού.

• Οι καυστήρες μπορούν να καθαριστούν με σαπουνόνερο. Για να επαναφέρετε την αρχική τους λάμψη, χρησιμοποιήστε οικιακό καθαριστικό για ανοξείδωτο χάλυβα. Μετά τον καθαρισμό, στεγνώστε τους καυστήρες και επανατοποθετήστε τους.
• Είναι σημαντικό οι καυστήρες να επανατοποθετούνται σωστά.

Επιχρωμιωμένα πλέγματακαι καυστήρες Τα επιχρωμιωμένα πλέγματα και οι καυστήρες έχουν την τάση να αποχρωματίζονται με τη χρήση. Αυτό δεν θέτει σε κίνδυνο τη λειτουργικότητα της εστίας

Το κέντρο εξυπηρέτησης μετά την πώληση μπορεί να πα ρέ χει ανταλλακτικά, εάν απαιτείται.

Πριν καλέσετε τεχνικό σέρβις, ελέγξτε:

• ότι το βύσμα έχει τοποθετηθεί σωστά και έχει συντηχθεί (συνδεθεί) σωστά με την ηλεκτρική ασφάλεια
• ότι η παροχή αερίου δεν είναι ελαττωματική. Εάν δεν μπορείτε να εντοπίσετε τη βλάβη:
• απενεργοποιήστε τη συσκευή και καλέστε το κέντρο σέρβις. ΜΗΝ ΠΕΙΡΑΖΕΤΕ Ή ΠΑΡΑΒΙΑΖΕΤΕ ΤΗ ΣΥΣΚΕΥΗ.
  Ο κατασκευαστής δεν θα είναι υπεύθυνος

γιατυχόν ανακρίβειες που προκύπτουν από σφάλματα εκτύπωσης ή μεταγραφής που περιέχονται σε αυτό το φυλλάδιο. Διατηρούμε το δικαίωμα να πραγματοποιήσουμε τροποποιήσεις σε προϊόντα όπως απαιτείται, συμπεριλαμβανομένων των συμφερόντων της κατανάλωσης, με την επιφύλαξη των χαρακτηριστικών που σχετίζονται με την ασφάλεια ή τη λειτουργία.

Προστασία του περιβάλλοντος

Τοποθετώντας ζ έ το σήμα σε αυτήν τη συσκευή, επιβεβαιώνουμε τη συμμόρφωση με όλες τις σχετικές ευρωπαϊκές απαιτήσεις για την ασφάλεια, την υγεία και το περιβάλλον που ισχύουν στη νομοθεσία για αυτό το προϊόν.

Η συσκευή συμμορφώνεται με την Ευρωπαϊκή Οδηγία 2009/142/EK (GAD) και, από τις 21/04/2018, με τον Κανονισμό για τις Συσκευές Αερίου 2016/426 (GAR).

Διαχείριση αποβλήτων και προστασία του περιβάλλοντος Αυτή η συσκευή φέρει

επισήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τις ηλεκτρικές και ηλεκτρονικές συσκευές (ΑΗΝΕ).

Τα ΑΗΗΕ (Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού) περιέχουν ρυπογόνες ουσίες (που μπορεί

να έχουν αρνητικές επιπτώσεις στο περιβάλλον) και βασικά δομικά στοιχεία (που μπορούν να επαναχρησιμοποιηθούν).

Είναι σημαντικό τα ΑΗΝΕ (Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού) να υποβάλλονται σε συγκεκριμένη επεξεργασία για την σωστή απομάκρυνση και απόρριψη των ρύπων και ανάκτηση όλων των υλικών. Τα φυσικά πρόσωπα μπορούν να παίξουν σημαντικό ρόλο, διασφαλίζοντας ότι τα ΑΗΝΕ δεν θα αποτελέσουν περιβαλλοντικό ζήτημα. Είναι απαραίτητο να ακολουθούνται ορισμένοι βασικοί κανόνες:

• Τα ΑΗΝΕ (Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού) δεν πρέπει να αντιμετωπίζονται ως οικιακά απόβλητα,
• Τα ΑΗΗΕ (Απόβλητα Ηλεκτρικού και

Ηλεκτρονικού Εξοπλισμού) θα πρέπει να μεταφέρονται σε ειδικούς χώρους συλλογής που διαχειρίζονται από το δημοτικό συμβούλιο ή από μια εξουσιοδοτημένη εταιρεία.

Σε πολλές χώρες, ενδέχεται να παρέχονται υπηρεσίες αποκομιδής μεγάλων ΑΗΝΕ. Όταν αγοράζετε μια νέα συσκευή, η παλαιά μπορεί να επιστραφεί στον πωλητή ο οποίος οφείλει να την αποδεχτεί χωρίς χρέωση, αρκεί η συσκευή να είναι ισοδύναμου τύπου και να έχει τις ίδιες λειτουργίες με τη συσκευή που αγοράζετε.

ΠΡΟΣΤΑΣΙΑ ΚΑΙ ΣΕΒΑΣΜΟΣ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

'Οπου είναι δυνατόν, χρησιμοποιήστε το καπάκι για να καλύψετε το τηγάνι. Ρυθμίστε τη φλόγα ώστε να μην καλύπτει

Ο κατασκευαστής δεν ευθύνεται για οποιαδήποτε ανακρίβεια λόγω σφαλμάτων εκτύπωσης ή αντιγραφής που περιλαμβάνονται σε αυτό το φυλλάδιο. Διατηρούμε το δικαίωμα να πραγματοποιούμε τροποποιήσεις στα προϊόντα όπως απαιτείται, συμπεριλαμβανομένων των συμφερόντων κατανάλωσης, με την επιφύλαξη των χαρακτηριστικών που σχετίζονται με την ασφάλεια ή τη λειτουργία.

Haier

70018848 • 08.2022 • Rev_0
