ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AKR 318/IX WHIRLPOOL

ΟΔΗΓΙΕΣ ΕΝΤΟΙΧΙΣΜΕΝΗΣ ΜΟΝΑΔΑΣ ΕΣΤΙΩΝ ΑΕΡΙΟΥ

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Αυτές οι οδηγίες θα είναι επίσης διαθέσιμες στην ιστοσελίδα: www.whirlpool.eu

Φυλάξτε αυτές τις οδηγίες για μελλοντική χρήση.

Η ΑΣΦΑΛΕΙΑ ΣΑΣ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΤΩΝ ΑΛΛΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ

Το παρόν εγχειρίδιο και η συσκευή παρέχουν σημαντικά μηνύματα σχετικά με την ασφάλεια, τα οποία πρέπει να διαβάσετε και να τηρείτε σε κάθε περίπτωση.

Αυτό είναι το σύμβολο προειδοποίησης για την ασφάλεια που υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα.

Πριν από όλα τα μηνύματα ασφαλείας υπάρχει το σύμβολο προειδοποίησης για την ασφάλεια και ένας από τους παρακάτω όρους:

ΚΙΝΔΥΝΟΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό.

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό.

Όλα τα μηνύματα ασφαλείας σας ενημερώνουν σχετικά με τους πιθανούς κινδύνους, τον τρόπο μείωσης των πιθανοτήτων τραυματισμού και τις συνέπειες σε περίπτωση μη τήρησης των οδηγιών.

Η συσκευή πρέπει να αποσυνδεθεί από την παροχή ρεύματος πριν από οποιαδήποτε εργασία εγκατάστασης.

Η εγκατάσταση και η συντήρηση πρέπει να γίνονται από εξειδικευμένο τεχνικό σύμφωνα με τις οδηγίες του κατασκευαστή και τους τοπικούς κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα της συσκευής, εκτός εάν αναφέρεται ρητά στο εγχειρίδιο χρήσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν τηρήσετε αυστηρά τις οδηγίες του παρόντος εγχειριδίου, ενδέχεται να προκληθεί πυρκαγιά ή έκρηξη που μπορεί να οδηγήσει σε υλικές ζημιές ή τραυματισμό.

Μην αποθηκεύετε και μη χρησιμοποιήσετε βενζίνη ή άλλους εύφλεκτους ατμούς και υγρά κοντά σε αυτή τη συσκευή.

Σε περίπτωση οσμής αερίου:

• Μην επιχειρήσετε να ενεργοποιήσετε καμία συσκευή.
• Μη χρησιμοποιείτε τους ηλεκτρικούς διακόπτες.
• Μη χρησιμοποιείτε τα τηλέφωνα στο κτήριο.
• Επικοινωνήστε αμέσως με την εταιρεία παροχής αερίου χρησιμοποιώντας το τηλέφωνο ενός γείτονα. Ακολουθήστε τις οδηγίες της εταιρείας παροχής αερίου.
• Εάν δεν μπορείτε να επικοινωνήσετε με την εταιρεία παροχής αερίου, καλέστε την πυροσβεστική.
• Η εγκατάσταση και η συντήρηση πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό εγκατάστασης ή κέντρο συντήρησης ή από την εταιρεία παροχής αερίου.
• Χρησιμοποιείτε τη συσκευή μόνο σε καλά αεριζόμενους χώρους.

Οι συνδέσεις ηλεκτρικού ρεύματος και αερίου πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς.

• Όταν εγκατασταθεί η μονάδα εστιών, τοποθετήστε έναν πολυπολικό ασφαλειοδιακόπτη με απόσταση επαφών τουλάχιστον 3 mm που να παρέχει πλήρη αποσύνδεση.
• Η γείωση της συσκευής είναι υποχρεωτική βάσει της νομοθεσίας.

- Το καλώδιο τροφοδοσίας πρέπει να έχει επαρκές μήκος ώστε να είναι δυνατή η σύνδεση της εντοιχισμένης συσκευής στην πρίζα.

• Χρησιμοποιήστε μόνο εύκαμπτο ή άκαμπτο μεταλλικό σωλήνα για τη σύνδεση αερίου.
• Εάν χρειαστεί, το καλώδιο τροφοδοσίας πρέπει να αντικατασταθεί αποκλειστικά και μόνο με καλώδιο τροφοδοσίας που έχει τα ίδια χαρακτηριστικά με το αρχικό που παρέχεται από τον κατασκευαστή (τύπου H05V2V2-F 90 °C ή H05RR-F). Η εργασία αυτή πρέπει να γίνει από εξειδικευμένο ηλεκτρολόγο.
• Ο κατασκευαστής δεν φέρει καμία ευθύνη για τραυματισμούς ατόμων ή ζώων ή υλικές ζημιές λόγω μη τήρησης αυτών των απαιτήσεων.
• Μη χρησιμοποιείτε πολύπριζα ή καλώδια προέκτασης.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή.

• Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.

• Μην αγγίζετε τη συσκευή με οποιαδήποτε βρεγμένα μέρη του σώματος και μην την χρησιμοποιείτε όταν είστε ξυπόλητοι.

• Autή η μονάδα εστιών (κατηγορία 3) είναι σχεδιασμένη αποκλειστικά για οικιακή χρήση και για μαγείρεμα φαγητών. Μη χρησιμοποιείτε τη συσκευή για θέρμανση του χώρου. Στην περίπτωση αυτή, ενδέχεται να προκληθεί δηλητηρίαση από μονοξείδιο του άνθρακα και υπερθέρμανση της μονάδας εστιών. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ακατάλληλη χρήση ή εσφαλμένη ρυθμιση των χειριστηρίων.
• Τα νήτια (0-3 ετών) κιμκρά παιδία (3-8 ετών) δεν πρέπει να πλησιάζουν παρά μόνο εάν βρίσκονται υπό συνεχή επιτήρηση. Η συσκεύ μπορεί να χρησιμοποιθεί από παιδία ηλικίας 8 ετών και όνω ή ατομα με μειωμένες σωματικές, αιοθητηριακές ή διανοητικές ικανότητες ή με ελλειψη εμπειρίας και γνώσης της συσκευής, μόνο εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που συνεπάγεται. Τα παιδία απαγορεύεται να παιζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να εκτελούνται από παιδία χωρίς επιτήρηση.
• Κατά τη χρήση της συσκευής αερίου μεταφέρεται θερμότητα και υγρασία στο χώρο. Βεβαιωθείτε ότι ο χώρος αερίζεται καλά ή τοποθετήστε απορροφητήρα με αγωγό εξαγωγής.
• Σε περίπτωση παρατεταμένης χρήσης, μπορεί να απαιτείται πρόσθετος εξαερισμός (άνοιγμα παραθύρου ή αύξηση της ταχύτητας εξαγωγής του απορροφητήρα).
• Μετά τη χρήση, βεβαιθείτε ότι τα κουμπιά βρίσκονται στη θέση απενεργοποίησης και κλείστε τη στρόφιγγα της παροχής αερίου δικτύου ή τη βαλβίδα της φιάλης αερίου.
• Τα λίπη και τα λάδια μπορεί να πιάσουν εύκολα φωτιά. Πρέπει να είστε πάντα σε ετοιμότητα όταν μαγειρεύετε φαγητά πλούσια σε λίπη, λάδια ή αλκοόλ (π.χ. ρούμι, κονιάκ, κρασί).
• Φυλάξτε τα υλικά συσκευασίας μακριά από τα παιδιά.
• Πριν από τον καθαρισμό ή τη συντήρηση περιμένετε να κρυώσει η μονάδα εστιών.
• Μην χρησιμοποιείτε τη συσκευή σε εξωτερικό χώρο.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΕΓΚΑΤΑΣΤΑΣΗ

Χρησιμοποιήστε προστατευτικά γάντια για κάθε εγρασία αφαίρεσης συσκευασίας και εγκατάστασης. Μετά την αφαίρεση της μονάδας εστών από τη συσκευασία, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά. Εάν παρουσιατεί κάποιο πρόβλημα, επικοινωνήστε με τον αντιπρόσωπο ή με το πλησιέστερο Κέντρο Τεχνικής Υποστήριέης. Οι οδηγίες αυτές ισχύουν μόνο για τις χώρες, τα σύμβολα των οποϊων εμφανίζονται στην πινακίδα τεχνικών στοιχείων (κάτω από τη μονάδα εστών).

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

• Το προϊόν αυτό μπορεί να εντοιχιστεί σε πάγκο εργασίας πάχους 20 έως 50 mm.
• Εάν δεν υπάρχει φούρνος κάτω από τη μονάδα εστιών, τοποθετήστε μια διαχωριστική επιφέναια τουλάχιστον ίση με το άνοιγμα στον πάγκο εργασίας. Η επιφάνεια υπτή πρέπει να τοποθετθείε σε απόσταση το πολο 150 mm κάτω από την επάνω επιφέναια του πάγκου εργασίας, αλλά σε καμία περίπτωση σε απόσταση μικρότερη από 20 mm από το κάτω μέρος της μονάδα εστιών. ένδη πρόκειται να εγκακατσίθετε φούρνο κάτω από τη μονάδα εστιών, βεβαιωθείτε οτι διαθετέι συότημα φύξης. Ο κατακευαστής αρνείται οποιαδήστε ευδύνη εάν τοποθετθείε φούρνος άλλης μόρκας κάτω από τε εστίες.
- Πριν από την εγκατάσταση, βεβαιωθείτε ότι:

- η τοπική παροχή αερίου (τύπος και πίεση) είναι συμβατή με τις ρυθμίσεις της μονάδας εστιών (ανατρέξτε στην πινακίδα τεχνικών στοιχείων και στον πίνακα των μπεκ)

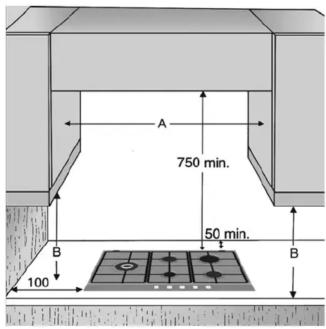

• οι εξωτερικές επιφάνειες των επίπλων ή των συσκευών που βρίσκονται δίπλα στη μονάδα εστιών είναι ανθεκτικές στη θερμότητα σύμφωνα με τους τοπικούς κανονισμούς
• η συσκευή αυτή δεν είναι συνδεδεμένη σε σύστημα εξαγωγής καπνού. Πρέπει να εγκατασταθεί σύμφωνα με τους ισχύοντες κανονισμούς εγκατάστασης. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στις απαιτήσεις σχετικά με τον αερισμό
• Τα προϊόντα της καύσης απομακρύνονται σε εξωτερικό χώρο μέσω ειδικών απορροφητήρων ή ηλεκτρικών ανεμιστήρων τοποθετημένων σε τοίχο ή/και παράθυρο.

ΣΥΝΔΕΣΗ ΑΕΡΙΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εργασία αυτή πρέπει να γίνει από εξειδικευμένο τεχνικό.

• Το σύστημα παροχής αερίου πρέπει να πληροί τις απαιτήσεις των τοπικών κανονισμών.
• Πληροφορίες για συγκεκριμένους τοπικούς κανονισμούς για ορισμένες χώρες παρέχονται στην παράγραφο "Αναφορά σε τοπικούς κανονισμούς". Εάν δεν παρέχονται πληροφορίες για τη χώρας σας, απευθυνθείτε στον τεχνικό εγκατάστασης.

• Η σύνδεση της μονάδας επιών στο δίκτυο αερίου ή στη φίλη αερίου πρέπει να γίνει με άκαμπο κάλκινο ή καλύβδινο σωλήνα με εξαρτήματα που συμμοφώνονται με τους τοπικούς κανονισμούς ή με εύκαμπο ωωλήνα ενιαίας επιφάνειας από ανοξείδωτο χαλύβα που συμμοφώνεται με τους τοπικούς κανονισμούς. Τοποθετήστε ενδίαμεσα τη φλάντζα (Β) στο γωνιακό σύνδεσμο. Το μέγιστο μήκος του εύκαμπου σωλήνα είναι 2 m.

• MONO ΓΙΑ ΤΟ ΒΕΛΓΙΟ: Πρέπει να αντικαταστήσετε το γωνιακό σύνδεσμο (Α) στη συσκευή με τον παρεχόμενο σύνδεσμο (εάν υπάρχει).

ΣΗΜΑΝΤΙΚΟ: Εάν χρησιμοποιηθεί σωλήνας από ανοξείδωτο χάλυβα, πρέπει να τοποθετηθεί με τρόπο που να μην αγγίζει οποιοδήποτε κινούμενο σημείο της επίπλωσης. Πρέπει να δρομολογηθεί μέσω περιοχής χωρίς εμπόδια ώστε να πμορεί να ελεγγθεί σε ολόκληρο το μήκος του.

• Μετά τη σύνδεση στην παροχή αερίου, ελέγξε τια διαρροές χρησιμοποιώντας διάλυμα σαπουνιού σε νερό. Ανάψτε τους καυστήρες και περιστρέψτε τους διακόπτες από τη θέση μέγιστης ρύθμισης ότη θέση ελάχιστης ρύθμισης γιγα να ελέγξετε τη σταθερότητα της φλόγας.

(Τοποθετήστε την ετικέτα της εγγύησης εδώ)

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εργασία αυτή πρέπει να γίνει από εξειδικευμένο τεχνικό.

• Οι ηλεκτρικές συνδέσεις πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς.
• Η γείωση της συσκευής αυτής είναι υποχρεωτική από τη νομοθεσία.
• Μη χρησιμοποιείτε καλώδια προέκτασης.

ΣΗΜΑΝΤΙΚΟ: Τα στοιχεία σχετικά με την τάση και την απορρόφηση ισχύος αναφέρονται στην πινακίδα τεχνικών στοιχείων. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Αφού καθαρίσετε την περιμετρική επιφάνεια, τοποθετήστε την παρεχόμενη φλάντζα στην εστία όπως φαίνεται στην εικόνα.

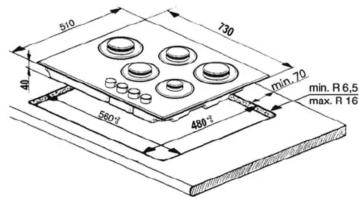

Τοποθετήστε τη μονάδα εστιών στο άνοιγμα του πάγκου εργασίας που κατασκευάστηκε σύμφωνα με τις διαστάσεις που αναφέρονται στις οδηγίες.

ΣΗΜΕΙΩΣΗ: το καλώδιο τροφοδοσίας πρέπει να είναι αρκετά μακρύ ώστε να επιτρέπει την προς τα επάνω δρομολόγησή του.

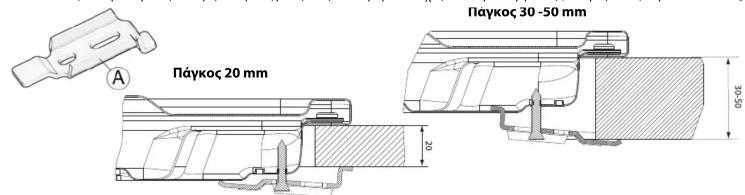

Για την ασφάλιση της μονάδας εστιών, χρησιμοποιήστε τα στηρίγματα (Α) που παρέχονται. Τοποθετήστε τα στηρίγματα στις αντίστοιχες οπές που απεικονίζονται με το βέλος και σφίξτε τα με τις βίδες τους ανάλογα με το πάχος του πάγκου εργασίας (ανατρέξτε στις παρακάτω εικόνες).

Πάγκος 20 mm Πάγκος 30 -50 mm 30-50

ΠΡΟΣΑΡΜΟΓΗ ΣΕ ΔΙΑΦΟΡΕΤΙΚΟΥΣ ΤΥΠΟΥΣ ΑΕΡΙΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εργασία αυτή πρέπει να γίνει από εξειδικευμένο τεχνικό.

Εάν η συσκευή πρόκειται να χρησιμοποιηθεί με αέριο διαφορετικό από τον τύπο του αερίου που αναγράφεται στην πινακίδα τεχνικών στοιχείων και στην ετικέτα πληροφοριών στο επάνω μέρος της μονάδας εστιών, αντικαταστήστε τα μπεκ. Αφαιρέστε την ετικέτα πληροφοριών και φυλάξτε την μαζί με το εγχειρίδιο οδηγιών.

Χρησιμοποιήστε ρυθμιστές πίεσης κατάλληλους για την πίεση αερίου που αναφέρεται στις οδηγίες.

- Τα ακροφύσια αερίου πρέπει να αντικατασταθούν από συνεργάτη μας μέσω του κέντρου εξυπηρέτησης πελατών ή από εξειδικευμένο τεχνικό.

• Τα ακροφύσια που δεν παρέχονται με τη συσκευή πρέπει να τα παραγγείλετε από το κέντρο εξυπηρέτησης πελατών.

- Προσαρμόστε την ελάχιστη ρύθμιση για τις στρόφιγγες.

ΣΗΜΕΙΩΣΗ: όταν χρησιμοποιείται υγραέριο (G30/G31), η βίδα ρύθμισης ελάχιστου αέριου πρέπει να σφιχτεί μέχρι τέρμα. ΣΗΜΑΝΤΙΚΟ: εάν έχετε δυσκολία στην περιστροφή των διακοπτών των καυστήρων, παρακαλούμε επικοινωνήστε με το σέρβις για την αντικατάσταση της στρόφιγγας του καυστήρα εάν βρεθεί ότι είναι ελαττωματική.

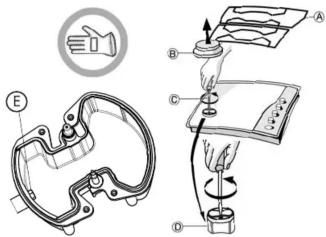

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΜΠΕΚ (ανατρέξτε στον πίνακα των μπεκ στις οδηγίες)

• Αφαιρέστε τις σχάρες (Α).
• Αφαιρέστε τους καυστήρες (Β).
- Χρησιμοποιώντας σωληνωτό κλειδί κατάλληλου μεγέθους, ξεβιδώστε (C) το μπεκ που χρειάζεται αντικατάσταση.
- Αντικαταστήστε το με μπεκ κατάλληλο για τον νέο τύπο αερίου.
• Συναρμολογήστε το μπεκ στο (D).
- Εάν διαθέτετε καυστήρα πολλαπλών δακτυλίων,
χρησιμοποιήστε πολύγωνο για να αντικαταστήστε το μπεκ (E). Πριν εγκαταστήσετε τη μονάδα εστιών, στερεώστε την πινακίδα βαθμονόμησης αερίου που παρέχεται με τα μπεκ με τρόπο που να καλύπτει τις υπάρχουσες πληροφορίες για τη βαθμονόμηση του αερίου.

ΠΡΟΣΑΡΜΟΓΗ ΕΛΑΧΙΣΤΗΣ ΡΥΘΜΙΣΗΣ ΠΑΡΟΧΗΣ ΑΕΡΙΟΥ ΣΤΙΣ ΣΤΡΟΦΙΓΓΕΣ

Για να διασφαλιστεί η σωστή προσαρμογή της ελάχιστης ρύθμισης παροχής, αφαιρέστε

το κουμπί και ακολουθήστε την παρακάτω διαδικασία:
• σφίξτε τη βίδα για να μειώσετε το ύψος της φλόγας (-),
- λασκάρετε τη βίδα για να αυξήσετε το ύψος της φλόγας (+).
Η προσαρμογή πρέπει να γίνει με τη στρόφιγγα στη θέση ελάχιστης ρύθμισης παροχής (υκοή φλόνα)
- Ο πρωτεύων αέρας των καυστήρων δεν χρειάζεται ρύθμιση.
- Στη συνέχεια, ανάψτε τους καυστήρες και περιστρέψτε τους διακόπτες από τη

θέση μέγιστης ρύθμισης Λοτη θέση ελάχιστης ρύθμισης γία να ελέγξετε τη σταθερότητα της φλόγας.

Όταν ολοκληρωθεί η προσαρμογή, σφραγίστε ξανά το σημείο χρησιμοποιώντας βουλοκέρι ή άλλο αντίστοιχο υλικό.

ΣΧΕΤΙΚΟΙ ΤΟΠΙΚΟΙ ΚΑΝΟΝΙΣΜΟΙ

GR

Βεβαιωθείτε ότι η εγκατάσταση και οι συνδέσεις αερίου έχουν εκτελεστεί από εξειδικευμένο τεχνικό, σύμφωνα με τις οδηγίες του κατασκευαστή και τους ισχύοντες τοπικούς κανονισμούς ασφαλείας.

ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ ΠΕΛΑΤΩΝ

Πριν επικοινωνήσετε με το κέντρο εξυπηρέτησης πελατών, σημειώστε τα παρακάτω στοιχεία: - τον τύπο της βλάβης ή του προβλήματος,

• το ακριβές μοντέλο (αναγράφεται στην ετικέτα που έχει κολληθεί στις οδηγίες/στην εγγύηση),
• τον αριθμό service που παρέχεται μετά τη λέξη SERVICE στην πινακίδα τεχνικών στοιχείων κάτω από τη μονάδα εστιών, καθώς και στην ετικέτα που έχει κολληθεί στις οδηγίες/στην εγγύηση,
• την πλήση διεύθυνση και το τηλέφωνό σας.
  Εάν απαιτείται επισκευή, απευθυνθείτε σε εξουσιοδοτημένο συνεργάτη μέσω του κέντρου εξυπηρέτησης πελατών σύμφωνα με τις οδηγίες που παρέχονται στην εγγύηση.

SERVICE

0000 000 00000

ΟΔΗΓΟΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Εάν η μονάδα εστιών δεν λειτουργεί σωστά, πριν επικοινωνήσετε με το κέντρο εξυπηρέτησης πελατών ανατρέξτε στον οδηγό αντιμετώπισης προβλημάτων για να καθορίσετε το πρόβλημα.

1. Ο καυστήρας δεν ανάβει ή η φλόγα δεν είναι ομοιόμορφη

Βεβαιωθείτε ότι:

• Η παροχή αερίου και ηλεκτρικού ρεύματος δεν είναι κλειστές και ιδίως ότι η στρόφιγγα παροχής αερίου είναι ανοικτή.

• Η φιάλη αερίου (υγραέριο) δεν έχει αδειάσει.

• Τα ανοίγματα του καυστήρα δεν είναι φραγμένα.

- Δεν υπάρχουν ακαθαρσίες στο άκρο του σπινθηριστή.

- Όλα τα εξαρτήματα του καυστήρα έχουν τοποθετηθεί σωστά.

• Δεν υπάρχουν ρεύματα αέρα κοντά στη μονάδα εστιών.

2. Ο καυστήρας δεν παραμένει αναμμένος

Βεβαιωθείτε ότι:

• Όταν ανάβετε τον καυστήρα, πατάτε το κουμπί όσο χρόνο χρειάζεται για την ενεργοποίηση της διάταξης προστασίας.

• Τα ανοίγματα του καυστήρα δεν είναι φραγμένα κοντά στο θερμοστοιχείο.

- Δεν υπάρχουν ακαθαρσίες στο άκρο της διάταξης προστασίας.

• Η ελάχιστη ρύθμιση παροχής αερίου είναι σωστή (ανατρέξτε στη σχετική παράγραφο).

3. Τα σκεύη δεν είναι σταθερά

Βεβαιωθείτε ότι:

• Η βάση του σκεύους είναι απόλυτα επίπεδη

• Το σκεύος είναι κεντραρισμένο επάνω στον καυστήρα.

- Οι σχάρες δεν έχουν τοποθετηθεί ανάποδα ή λανθασμένα.

Εάν μετά από αυτούς τους ελέγχους το πρόβλημα παραμένει, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης πελατών.

ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΕΠΙΦΑΝΕΙΑΣ ΤΗΣ ΜΟΝΑΔΑΣ ΕΣΤΙΩΝ

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποσυνδέστε το καλώδιο τροφοδοσίας πριν από το σέρβις.

• Όλα τα εμαγιέ και γυάλινα εξαρτήματα πρέπει να καθαρίζονται με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού.
• Το σκληρό νερό και τα διαβρωτικά απορρυπαντικά μπορεί να προκαλέσουν κηλίδες στις επιφάνειες από ανοξείδωτο χάλυβα σε περίπτωση παρατεταμένης επαφής. Καθαρίζετε αμέσως τα υγρά που χύνονται (νερό, σάλτσα, καφές, κλπ.) πριν στεγνώσουν.
- Καθαρίστε την επιφάνεια με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού και σκουπίστε την με μαλακό πανί ή δέρμα. Απομακρύνετε τα υπολείμματα που έχουν ξεραθεί με ειδικό καθαριστικό για επιφάνειες από ανοξείδωτο χάλυβα. ΣΗΜΕΙΩΣΗ: Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο με μαλακό πανί ή σφουγγάρι.

- Μην χρησιμοποιείτε αποξεστικά ή διαβρωτικά προϊόντα, καθαριστικά με βάση τη χλωρίνη ή συρμάτινα σφουγγαράκια.

- Μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό.

- Μην χρησιμοποιείτε εύφλεκτα προϊόντα.

• Μην αφήνετε στη μονάδα εστιών όξινες ή αλκαλικές ουσίες όπως ξίδι, μουστάρδα, αλάτι, ζάχαρη ή χυμό λεμονιού.

Εάν έχετε μονάδα εστιών IXELIUM, τηρήστε τις ακόλουθες συστάσεις για τον καθαρισμό:

• Χρησιμοποιήστε μαλακό πανί (κατά προτίμηση από μικροϊνες) μουσκεμένο με νερό ή με κοινό καθαριστικό τζαμιών.
  Μην χρησιμοποιείτε χαρτί κουζίνας γιατί μπορεί να αφήσει γραμμές στη μονάδα εστιών.

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΤΗΣ ΜΟΝΑΔΑΣ ΕΣΤΙΩΝ

• Μπορείτε να αφαιρέσετε τις σχάρες, τα καπάκια των καυστήρων και τους καυστήρες για να τους καθαρίσετε.
- Καθαρίστε τα εξαρτήματα με το χέρι χρησιμοποιώντας ζεστό νερό και μη διαβρωτικό απορρυπαντικό, απομακρύνετε τα υπολείμματα φαγητού και βεβαιωθείτε ότι κανένα από τα ανοίγματα του καυστήρα δεν είναι φραγμένο.
- Ξεπλύνετε και σκουπίστε τα εξαρτήματα.
• Τοποθετήστε ξανά τους καυστήρες και τα καπάκια των καυστήρων σωστά στις αντίστοιχες υποδοχές.
- Κατά την επανατοποθέτηση των σχαρών, βεβαιωθείτε ότι η περιοχή στήριξης του σκεύους είναι ευθυγραμμισμένη με τον καυστήρα.
- Στα μοντέλα με ηλεκτρικούς σπινθηριστές και διατάξεις προστασίας, απαιτείται σχολαστικός καθαρισμός του άκρου του σπινθηριστή ώστε να διαφαλιστεί η σωστή λειτουργία. Ελέγχετε τα εξαρτήματα αυτά τακτικά και, εάν απαιτείται, καθαρίστε τα με υγρό πανί. Τα υπολείμματα φayητών που ξεράθηκαν κατά το μαγείρεμα πρέπει να αφαιρούνται με οδοντογλυφίδα ή βελόνα.

ΣΗΜΕΙΩΣΗ: Για να αποφύγετε τυχόν ζημιά στην ηλεκτρική ανάφλεξη, μην την χρησιμοποιείτε όταν οι καυστήρες δεν βρίσκονται στις υποδοχές τους.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ (Ε

• Η παρούσα μονάδα εστιών έχει σχεδιαστεί, κατασκευαστεί και διατεθεί στην αγορά σε συμμόρφωση με: - τις απαιτήσεις ασφαλείας της οδηγίας για το "Αέριο" 2009/142/ΕΚ (πρώνη οδηγία: 90/396/ΕΟΚ),
• τις προδιαγραφές ασφαλείας της οδηγίας 2006/95/ΕΚ για τη "Χαμηλή τάση" (η οποία αντικαθιστά την 73/23/ΕΟΚ και τις μετέπειτα τροποποιήσεις της),
• τις απαιτήσεις προστασίας της οδηγίας ΕΟΚ 2004/108/ΕΚ για την "ΗΜΣ".
• Αυτή η συσκευή ανταποκρίνεται στις απαιτήσεις οικολογικής σχεδίασης των ευρωπαϊκών κανονισμών υπ'αριθ. 66/2014, σύμφωνα με το ευρωπαϊκό πρότυπο EN 30-2-1.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόρριψη των υλικών συσκευασίας

Τα υλικά συσκευασίας είναι 100% ανακυκλώσιμα και φέρουν το σήμα της ανακύκλωσης ( ). Τα διάφορα μέρη της συσκευασίας πρέπει συνεπώς να απορρίπτονται με υπευθυνότητα και σε πλήρη συμμόρφωση με τους κανονισμούς της τοπικής δημοτικής αρχής όσον αφορά τη διάθεση αποβλήτων.

Απόρριψη του προϊόντος

• Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τα Απόβλητα Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (ΑΗΝΕ).
• Η σωστή απόρριψη αυτού του προϊόντος συμβάλλει στην αποφυγή πίθανών αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία που θα μπορούσαν να προκληθούν λόγω ακατάλληλου χειρισμού των αποβλήτων του συγκεκριμένου προϊόντος.
• Το σύμβολο πάνω στο προϊόν ή στα έγγραφα που το συνοδεύουν υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθείοι οικιακό απόρριμμα. Αντί γι' αυτό, θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών εξαρτημάτων.

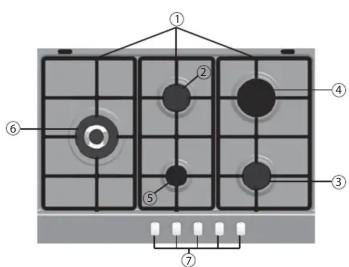

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

1. Αφαιρούμενες σχάρες στήριξης σκευών
2. Ημι-ταχύς καυστήρας Κύκλος με σκίαση Κλειστή στρόφιγγα
3. Ημι-ταχύς καυστήρας Μεγάλη φλόγα Μέγιστο άνοιγμα/παροχή
4. Ταχύς καυστήρας Μικρή φλόγα Ελάχιστο άνοιγμα ή μειωμένη παροχή
5. Βοηθητικός καυστήρας
6. Ενισχυμένος καυστήρας
7. Διακόπτες ελέγχου

Σύμβολα

Τα σύμβολα Μητοδεικνήρουν το πεδίο μαγειρέματος που ενεργοποιεί αυτός ο διακόπτης.

Σημείωση: η αισθητική της εστίας μπορεί να είναι ελαφρώς διαφορετική από το σχέδιο. Η τοποθέτηση του καυστήρα και τα σύμβολα ελέγχου μπορεί να διαφέρουν.

ΠΡΑΚΤΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΩΝ ΚΑΥΣΤΗΡΩΝ

Αυτή η μονάδα εστιών διαθέτει καυστήρες διαφορετικής διαμέτρου. Για τη βέλτιστη απόδοση των καυστήρων, τηρήστε τους παρακάτω κανόνες:

• Χρησιμοποιήστε κατσαρόλες και τηγάνια με πλάτος βάσης ίσο ή ελαφρώς μεγαλύτερο από τους καυστήρες (ανατρέξτε στον πίνακα στα δεξιά).
• Χρησιμοποιήστε μόνο κατσαρόλες και τηγάνια με επίπεδη βάση.
• Χρησιμοποιήστε τη σωστή ποσότητα νερού για το μαγείρεμα των φαγητών και διατηρείτε τις κατσαρόλες σκεπασμένες.
• Βεβαιωθείτε ότι οι κατσαρόλες στις σχάρες δεν προεξέχουν από το άκρο της μονάδας εστιών.

ΣΗΜΑΝΤΙΚΟ: Η ακατάλληλη χρήση των σχαρών μπορεί να προκαλέσει ζημιά στη μονάδα εστιών: μην τοποθετείτε τις σχάρες ανάποδα και μην τις σέρνετε επάνω στη μονάδα εστιών.

Μην χρησιμοποιείτε:

• Πλάκες ψησίματος από χυτοσίδηρο, σκεύη από φυσική πέτρα, κεραμικές κατσαρόλες και τηγάνια.
• Αντικείμενα που προκαλούν διάχυση της θερμότητας όπως μεταλλικά πλέγματα ή άλλου τύπου.
• Δύο καυστήρες ταυτόχρονα για ένα σκεύος (π.χ. κατσαρόλα για ψάρι).

ΤΡΟΠΟΣ ΧΡΗΣΗΣ ΤΗΣ ΜΟΝΑΔΑΣ ΕΣΤΙΩΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η φλόγα του καυστήρα δεν πρέπει να εκτείνεται πέρα από την άκρη του σκεύους.

ΣΗΜΑΝΤΙΚΟ: ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ Η ΜΟΝΑΔΑ ΕΣΤΙΩΝ, ΕΝΔΕΧΕΤΑΙ ΝΑ ΖΕΣΤΑΘΕΙ ΟΛΟΚΛΗΡΗ Η ΠΕΡΙΟΧΗ ΤΗΣ ΜΟΝΑΔΑΣ ΕΣΤΙΩΝ.

• Για να ανάψετε τους καυστήρες, στρίψτε το αντίστοιχο κουμπί προς τα αριστερά στη ρύθμιση μέγιστης φλόγας.
- Πατήστε το κουμπί στον πίνακα ελέγχου για να ανάψει ο καυστήρας.
- Αφού ανάψει ο καυστήρας, κρατήστε το κουμπί πατημένο για περίπου 5-10 δευτερόλεπτα ώστε να λειτουργήσει σωστά η διάταξη.

Αυτή η διάταξη ασφαλείας του καυστήρα διακόπτει την παροχή αερίου προς τον καυστήρα εάν η φλόγα σβήσει κατά λάθος (λόγω ξαφνικού ρεύματος αέρα, διακοπής στην παροχή αερίου, υπερχείλισης υγρού που βράζει κ.λπ.).

- Μην πατάτε το κουμπί για περισσότερο από 15 δευτερόλεπτα. Εάν μετά το διάστημα αυτό ο καυστήρας δεν παραμείνει αναμμένος, περιμένετε τουλάχιστον ένα λεπτό πριν επιχειρήσετε να τον ανάψετε ξανά.

Στην περίπτωση που οι φλόγες του ματιού σβήσουν από λάθος, κλείστε το διακόπτη του ματιού και μην επιχειρήσετε να το ανάψετε ξανά για τουλάχιστον ένα λεπτό.

ΣΗΜΕΙΩΣΗ: Εάν η ανάφλεξη του καυστήρα είναι δύσκολη λόγω ειδικών τοπικών συνθηκών στην παροχή αερίου,

συνιστάται να στρίψετε το κουμπί στη ρύθμιση μικρής φλόγας και να επαναλάβετε τη διαδικασία.

Ο καυστήρας μπορεί να σβήσει όταν αφήσετε το κουμπί. Αυτό σημαίνει ότι η διάταξη ασφαλείας δεν έχει ζεσταθεί αρκετά. Στην περίπτωση αυτή, επαναλάβετε τη διαδικασία που περιγράφεται παρακάτω.

ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΑΠΟΣΤΑΣΕΙΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΤΗΡΟΥΝΤΑΙ (mm)

510 730 40 800 min.70 min. R6,5 max. R 16 500 480

ΣΗΜΕΙΩΣΗ: εάν η απόσταση "Α" μεταξύ των ντουλαπιών του τοίχου είναι μεταξύ 600 mm και 730 mm, το ύψος "Β" θα πρέπει να είναι τουλάχιστον 530 mm.
Εάν η απόσταση "Α" μεταξύ των ντουλαπιών του τοίχου είναι μεγαλύτερη από το πλάτος της μονάδας εστιών, το ύψος "Β" πρέπει να είναι τουλάχιστον 400 mm.
Σε περίπτωση εγκατάστασης απορροφητήρα πάνω από τη μονάδα εστιών, ανατρέξτε στις οδηγίες του απορροφητήρα για την απόσταση που απαιτείται.

750 min. 50 min. 100 A B B

ΠΙΝΑΚΑΣ ΤΩΝ ΑΚΡΟΦΥΣΙΩΝ ΚΑΤΗΓΟΡΙΑ ΙΙ2Η3+

Túpoc χρησιμοποιού μενου αερίου	Túpoc kaustήra	'Evdeiξη akroφυσίου	Ovomastikή θερmikή ροήkW kW ελαχ. ovoμ. μέγ.		Meiwμένη θερmikή ikavóτητα	Píesη aερίου
ΦΥΣΙΚΟ AΕΡΙΟ (Μεθάνιο) G20	Ενισχυμένος kaustήραςTaxús 115 YΗμι-taxúcBoŋθητικός	138 A 3,503,0095 Z72 X	333 l/h286 lítpa/ώρα1,751,00	1,550,60167 lítpa/ώρα95 lítpa/ώρα	0,350,30	17	20	25
ΥΓΡΑΕΡΙΟ (Βουτάνιο) G30	Ενισχυμένος kaustήραςTaxúsΗμι-taxúcBoŋθητικός	93 P856350	3,50 254 γρ/ώρα 1,553,00 218 γρ/ώρα 0,601,75 127 γρ/ώρα 0,351,00	73 γρ./ώρα0,30	1,550,600,350,30	20	28-30	35
ΥΓΡΑΕΡΙΟ (Προπάνιο) G31	Ενισχυμένος kaustήραςTaxúsΗμι-taxúcBoŋθητικός	93 P856350	3,503,00 214 γρ/ώρα 0,601,75 125 γρ/ώρα 0,351,00	250 g/h	1,550,600,350,30	25	37	45
Túpoc χρησιμοποιούμενο u αερίου		Διαμόρφωση μοντέλου5 KAYΣΤΗΡΕΣ		Ovomastikή θερmikή ροή (kW)	Συνολική ονομαστική κατανάλωση	Aéρας που απαιτείται (m3) για καύση 1 m3 αερίου
G20 20 mbar		1 PB -1 R - 2 SR - 1 AUX		11,00	1048 lítpa/ώρα	9,52
G30 28-30 mbar		1 PB -1 R - 2 SR - 1 AUX		11,00	799 γρ./ώρα	30,94
G31 37 mbar		1 PB -1 R - 2 SR - 1 AUX		11,00	785 γρ./ώρα	23,80

ΗΛΕΚΤΡΙΚΗ ΠΑΡΟΧΗ: 220-240 V \~ 50/60 Hz 0,6W
