ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΝΤΟΙΧΙΖΟΜΕΝΩΝ ΕΣΤΙΩΝ ΑΕΡΙΟΥ MODEL P93V (METAL) MODEL P94GV (GLASS)

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΝΤΟΙΧΙΖΟΜΕΝΩΝ ΕΣΤΙΩΝ ΑΕΡΙΟΥ

Η ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ……………………………………………………..………………

ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ……………………….……………………………………......

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΤΙΑΣ ΣΤΟ ΕΠΙΠΛΟ…………………………………………………………….6 ΣΗΜΑΝΤΙΚΗ ΠΛΗΡΟΦΟΡΙΑ…………………………………………………………………..................6 ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΤΙΑΣ ΠΑΝΩ ΑΠΟ ΦΟΥΡΝΟ………………………………………………………

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΤΙΑΣ ΠΑΝΩ ΑΠΟ ΣΥΡΤΑΡΙ ή ΝΤΟΥΛΑΠΙ…………………….........................7 ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΤΙΑΣ ΣΤΟΝ ΠΑΓΚΟ………………………………………………………………...

ΕΞΑΕΡΙΣΜΟΣ ΔΩΜΑΤΙΟΥ……………………………………………………………………………......8 ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΕΞΑΕΡΙΣΜΟΣ………………………………………………………………………..9 ΣΥΝΔΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΣΤΟ ΑΕΡΙΟ……………………………………………………………… ….9 ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΤΑ ΤΗ ΣΥΝΔΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

ΜΕ ΥΓΡΑΕΡΙΟ -GPL- (BOYTANIO / ΠΡΟΠANIO) ……………………………………………………..10

ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ ΣΤΗΝ ΕΣΤΙΑ……………………………………………………………………

ΑΠΟ ΤΟ ΓΡΑΦΕΙΟ ΤΟΥ ΠΡΟΕΔΡΟΥ ΜΑΣ Αγαπητέ νέε ιδιοκτήτη μιας συσκευής Bertazzoni, Θα ήθελα να σας ευχαριστήσω που επιλέξατε ένα από τα όμορφα προϊόντα μας για το σπίτι

Η οικογένειά μου ξεκίνησε να κατασκευάζει οικιακές συσκευές στην Ιταλία το 1882, χτίζοντας μια άριστη φήμη για τα ποιοτικά προϊόντα της και το πάθος για καλό φαγητό. Σήμερα, τα προϊόντα μας ξεχωρίζουν επειδή συνδυάζουν τον αυθεντικό ιταλικό σχεδιασμό με την υψηλή τεχνολογία των συσκευών. Είναι αποστολή μας να κατασκευάζουμε προϊόντα που λειτουργούν τέλεια και φέρνουν χαρά στους ιδιοκτήτες τους. Κατασκευάζοντας όμορφα προϊόντα ανταποκρινόμαστε και στην απαίτηση της πελατείας μας για εξαιρετικό σχεδιασμό. Με το να είναι ευέλικτη και εύκολη στη χρήση, το μαγείρεμα με μια συσκευή Bertazzoni γίνεται πραγματική ευχαρίστηση. Αυτό το εγχειρίδιο θα σας βοηθήσει να μάθετε να χρησιμοποιείτε και να φροντίζετε τη συσκευή Bertazzoni με τον ασφαλέστερο και αποτελεσματικότερο τρόπο, έτσι ώστε να μπορεί να σας προσφέρει την υψηλότερη ικανοποίηση για τα επόμενα χρόνια. Καλή διασκέδαση! Paolo Bertazzoni Πρόεδρος4

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΤΗ ΧΡΗΣΗ ΤΗΣ

Αυτές οι οδηγίες ισχύουν μόνο για τις χώρες των οποίων τα αναγνωριστικά σύμβολα περιλαμβάνονται στο εξώφυλλο αυτού του εγχειριδίου και στην ετικέτα της συσκευής. Ο κατασκευαστής και ο εισαγωγέας δεν ευθύνονται για υλικές ζημίες ή σωματικές βλάβες που μπορεί να προκληθούν από λανθασμένη εγκατάσταση ή ακατάλληλη χρήση της

Επίσης, ο κατασκευαστής και ο εισαγωγέας δεν ευθύνονται για τυχόν ανακρίβειες λόγω τυπογραφικών λαθών σε αυτό το φυλλάδιο. Τα σχεδιαγράμματα που περιλαμβάνονται στο παρόν είναι μόνο για καθοδήγηση και καλύτερη κατανόηση. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει τροποποιήσεις στα προϊόντα του όταν το θεωρεί αυτό απαραίτητο ή ευεργετικό, ωστόσο το επίπεδο ασφαλείας και οι επιδόσεις του προϊόντος δεν επηρεάζονται. Η ΣΥΣΚΕΥΗ ΕΙΝΑΙ ΣΧΕΔΙΑΣΜΕΝΗ ΓΙΑ ΜΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΧΡΗΣΗ ΑΛΛΑ ΓΙΑ ΑΥΣΤΗΡΩΣ ΟΙΚΙΑΚΗ ΚΑΙ ΜΟΝΟ. Αυτό το εγχειρίδιο χρήσης αποτελεί αναπόσπαστο μέρος της συσκευής και συνεπώς θα πρέπει να παραμείνουν στον ίδιο χώρο, ο οποίος πρέπει να είναι προσπελάσιμος από τον χρήστη καθ 'όλη τη διάρκεια της ζωής του προϊόντος. Διαβάστε αυτό το εγχειρίδιο πριν χρησιμοποιήσετε τη συσκευή. Η ΕΥΘΥΝΗ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ Ο κατασκευαστής και ο εισαγωγέας δεν ευθύνονται για υλικές ζημίες ή σωματικές βλάβες που μπορεί να προκληθούν από:

• Μη ενδεδειγμένη χρήση της συσκευής.

• Μη συμμόρφωση με τις οδηγίες του εγχειριδίου

• Παραβίαση / τροποποίηση, μη εργοστασιακή, οποιουδήποτε τμήματος της συσκευής.

• Την χρήση μη αυθεντικών ανταλλακτικών.

• Αυτή η συσκευή προορίζεται για το μαγείρεμα τροφίμων σε εσωτερικό οικιακό χώρο. Οποιαδήποτε άλλη χρήση είναι ακατάλληλη.

• Η συσκευή ΔΕΝ έχει σχεδιαστεί για λειτουργία με εξωτερικούς χρονοδιακόπτες ή με τηλεχειριστήριο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η σήμανση αυτού του προϊόντος είναι μια δήλωση, υπό την πλήρη ευθύνη του κατασκευαστή, ότι η συσκευή συμμορφώνεται πλήρως με όλη την ισχύουσα ευρωπαϊκή νομοθεσία που αφορά την υγεία, την ασφάλεια και την προστασία του περιβάλλοντος, για τον συγκεκριμένο τύπο συσκευής. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Σκεφτείτε το περιβάλλον κατά την απόρριψη της συσκευασίας.

Αυτή η συσκευή έχει επισημανθεί σύμφωνα με την οδηγία 2012/19/ΕΕ της Ευρωπαϊκής Κοινότητας σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Η οδηγία αυτή καθορίζει τα πρότυπα και τις διαδικασίες για την συλλογή και ανακύκλωση ηλεκτρικών και ηλεκτρονικών αποβλήτων και εφαρμόζεται σε ολόκληρη την Ευρωπαϊκή

Τα υλικά συσκευασίας αυτής της συσκευής είναι τα απολύτως απαραίτητα για να εξασφαλιστεί η επαρκής προστασία κατά τη μεταφορά της. Η συσκευασία αποτελείται από πλήρως ανακυκλώσιμα υλικά, μειώνοντας έτσι τις περιβαλλοντικές τους επιπτώσεις. Παρακαλούμε βοηθήστε μας να προστατέψουμε το περιβάλλον, λαμβάνοντας υπ’ όψιν τις παρακάτω συμβουλές:

• Ταξινομήστε τα υλικά συσκευασίας που προορίζονται για ανακύκλωση.

• Αποσυνδέστε την παλιά σας συσκευή και καταστήστε την ακατάλληλη προς χρήση πριν την παραδώσετε στην μονάδα συλλογής. Ρωτήστε τις αρμόδιες τοπικές αρχές για λεπτομέρειες σχετικά με το πλησιέστερο κέντρο ανακύκλωσης.

• Μην απορρίπτετε το χρησιμοποιημένο λάδι στην αποχέτευση. Κρατήστε το σε ένα κλειστό δοχείο και παραδώστε το σε ένα κέντρο ανακύκλωσης

αν αυτό δεν είναι δυνατό, απορρίψτε τo στα μικτά απόβλητα (με αυτόν τον τρόπο θα αποσυντεθεί σε μια ελεγχόμενη εγκατάσταση - αν και αυτό δεν είναι η καλύτερη λύση, τουλάχιστον εμποδίζει την μόλυνση των συστημάτων αποχέτευσης και ύδρευσης).5

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Κατά τη χρήση, οι εξωτερικές επιφάνειες της συσκευής ανεβάζουν υψηλή θερμοκρασία.

• Ποτέ μην αγγίζετε τις εστίες όταν βρίσκονται σε λειτουργία.

• Κρατήστε τα παιδιά κάτω των οχτώ ετών σε απόσταση από την συσκευή.

• Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.

• Η συσκευή μπορεί να χρησιμοποιηθεί μόνο από παιδιά άνω των οκτώ ετών και από ανθρώπους με μειωμένη σωματική, αισθητηριακή ή διανοητική ικανότητα ή που δεν έχουν εμπειρία στη χρήση συσκευών αερίου μόνο εφόσον εποπτεύονται και καθοδηγούνται από ενήλικες που είναι υπεύθυνοι για την ασφάλειά τους.

• Απενεργοποιήστε τη συσκευή μετά από κάθε

• Ο καθαρισμός και η συντήρηση δεν πρέπει να γίνονται από παιδιά χωρίς επαρκή επίβλεψη.

• Βεβαιωθείτε ότι οι εξωτερικές και εσωτερικές επιφάνειες έχουν κρυώσει πλήρως πριν προχωρήσετε στον καθαρισμό της συσκευής.

• Η εγκατάσταση και η συντήρηση πρέπει να γίνεται από εξειδικευμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς και νόμους. Μην προσπαθήστε να επισκευάσετε τη συσκευή μόνοι σας ή χωρίς τη βοήθεια ενός εξειδικευμένου τεχνικού.

• Μην τροποποιείτε τη συσκευή.

• Μην εισάγετε τίποτα σε εγκοπές ή υποδοχές.

• Μην παρεμποδίζετε τα ανοίγματα εξαερισμού και τις θυρίδες διασποράς θερμότητας.

• Αν το καλώδιο τροφοδοσίας έχει υποστεί ζημία, επικοινωνήστε με την τεχνική υποστήριξη αμέσως και φροντίστε να αντικατασταθεί.

• Μην χρησιμοποιείτε λειαντικά ή διαβρωτικά απορρυπαντικά (π.χ. σκόνες καθαρισμού, καθαριστικά λεκέδων και μεταλλικά σφουγγάρια) στις γυάλινες επιφάνειες της συσκευής.

• Μην αφήνετε μεταλλικά αντικείμενα επάνω στην συσκευή την ώρα που λειτουργεί, διότι θα ανεβάσουν πολύ υψηλή θερμοκρασία.

• Μη χρησιμοποιείτε ατμοκαθαριστές για να καθαρίσετε τη συσκευή.

• Μη χρησιμοποιείτε τη συσκευή ως θερμαντικό σώμα χώρου για οποιοδήποτε λόγο.

• Σε περίπτωση θραύσης ή ρωγμών στην κρυστάλλινη επιφάνεια της, σβήστε αμέσως την εστία και αποσυνδέστε την από την παροχή ρεύματος. Επικοινωνήστε με την τεχνική υποστήριξη.

• Ξαφνικές και ακραίες αλλαγές της θερμοκρασίας μπορεί να προκαλέσουν θραύση του κρυστάλλου της εστίας - ποτέ μην χύνετε παγωμένα νερά στην επιφάνεια της εστίας.

• Η χρήση της εστίας δημιουργεί θερμότητα και υγρασία - διατηρήστε τον χώρο καλά αεριζόμενο όταν λειτουργεί η συσκευή.

• Κατεστραμμένα ή ακατάλληλου μεγέθους μαγειρικά σκεύη που προεξέχουν από τις άκρες της εστίας ή δεν είναι σωστά τοποθετημένα, μπορεί να προκαλέσουν σοβαρό τραυματισμό.

• Χρησιμοποιήστε μαγειρικά σκεύη με επίπεδη

• Τοποθετήστε τα μαγειρικά σκεύη πριν ανάψετε τους καυστήρες.

• Ποτέ μην αφήνετε την εστία αναμμένη χωρίς επιτήρηση ειδικά όταν μαγειρεύετε φαγητά σε λάδι ή σε λίπος, καθώς μπορούν να ξεχειλίσουν και να αναφλεγούν εύκολα.

• Μην χρησιμοποιείτε αεροζόλ κοντά στην συσκευή όταν βρίσκεται σε χρήση.

• Ρυθμίστε την φλόγα έτσι ώστε να μην προεξέχει από την βάση του μαγειρικού σκεύους, καθώς θα μπορούσε να βλάψει τις χειρολαβές.

• Μην τοποθετείτε τα μαγειρικά σκεύη απευθείας επάνω στους καυστήρες αλλά επάνω στις ειδικές σχάρες .

• Βεβαιωθείτε ότι το μαγειρικό σκεύος είναι κεντραρισμένο πάνω στον καυστήρα.

ΠΛΑΣΤΙΚΗ ΣΥΣΚΕΥΑΣΙΑ Κίνδυνος ασφυξίας

• Μην αφήνετε τη συσκευασία ή οποιοδήποτε άλλο τμήμα της αφύλακτο.

• Μην αφήνετε τα παιδιά να παίζουν με τις πλαστικές σακούλες της συσκευασίας. ΤΑΜΠΕΛΑ ΣΤΟΙΧΕΙΩΝ ΤΗΣ ΣΥΣΚΕΥΗΣ Η ταμπέλα στοιχείων φέρει τα τεχνικά χαρακτηριστικά, τον σειριακό αριθμό και την εμπορική ονομασία της συσκευής. Η ταμπέλα στοιχείων της συσκευής βρίσκεται συνήθως στην βάση της εστίας και δεν πρέπει να αφαιρεθεί οποιαδήποτε στιγμή. Ένα αντίγραφο της ταμπέλας στοιχείων παρέχεται σε αυτό το εγχειρίδιο για αναφορά.6

ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση, οι προσαρμογές, οι ρυθμίσεις και η συντήρηση που αναφέρεται σε αυτή την ενότητα πρέπει να εκτελούνται μόνο από εξειδικευμένους τεχνικούς (σύμφωνα με την ισχύουσα νομοθεσία). Εσφαλμένη εγκατάσταση μπορεί να προκαλέσει υλικές ζημιές και τραυματισμούς στους ανθρώπους ή σε κατοικίδια ζώα. Ο κατασκευαστής και ο εισαγωγέας δεν ευθύνονται σε αυτή την περίπτωση. Τα συστήματα αυτοματισμού της συσκευής ή οι διατάξεις ασφαλείας μπορούν να τροποποιηθούν μόνο από τον κατασκευαστή ή από τον εξουσιοδοτημένο τεχνικό κατά τη διάρκεια ζωής της

Βεβαιωθείτε ότι εφαρμόζονται όλα τα απαραίτητα Μ.Α.Π. όταν εκτελείτε την εγκατάσταση. ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΤΙΑΣ ΣΤΟ ΕΠΙΠΛΟ Βεβαιωθείτε ότι η συσκευή είναι σε άρτια κατάσταση και δεν λείπει κάποιο εξάρτημα όταν αφαιρέσετε την εξωτερική και τις εσωτερικές συσκευασίες. Σε οποιαδήποτε περίπτωση έχετε αμφιβολία, μην χρησιμοποιείτε τη συσκευή και επικοινωνήστε με την τεχνική υποστήριξη. Οι διαστάσεις κοπής του πάγκου σας πρέπει να γίνουν σύμφωνα με τους παρακάτω πίνακες:

H (εκ.) L (εκ.) Εστία 60εκ.

60,5 52,5 Εστία 75εκ.

75,5 52,5 Εστία 90εκ.

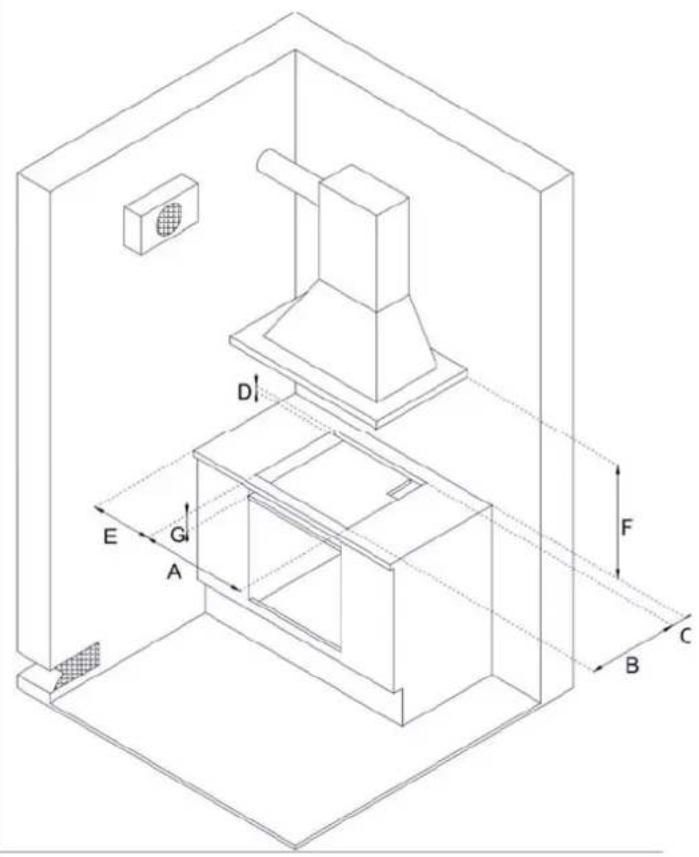

ΣΗΜΑΝΤΙΚΗ ΠΛΗΡΟΦΟΡΙΑ Η εστία μπορεί να τοποθετηθεί ανάμεσα σε ντουλάπια κουζίνας ή μεταξύ ντουλαπιού και τοίχου. Ο πίσω τοίχος και οι γύρω επιφάνειες πρέπει να είναι σε θέση να αντέξουν σε θερμοκρασίες μέχρι 90°C. Για να αποφύγετε τυχόν αποφλοίωση της μελαμίνης του πάγκου σας , η κόλλα συγκόλληση της θα πρέπει να αντέχει σε θερμοκρασίες τουλάχιστον 150°C. Η εγκατάσταση της συσκευής πρέπει να γίνει σύμφωνα με τις ισχύουσες διατάξεις και την υπάρχουσα

Αυτή η οικιακή εστία δεν έχει ενσωματωμένη συσκευή εξαερισμού για τα προϊόντα καύσης. Γι’ αυτό θα πρέπει να τοποθετήσετε απορροφητήρα σύμφωνα με τις προαναφερόμενες διαστάσεις εγκατάστασης. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στις απαιτήσεις εξαερισμού του δωματίου στο οποίο θα εγκατασταθεί η εστία. Ο πάγκος, πάνω στον οποίο θα τοποθετηθεί η εστία, πρέπει να μπορεί να αντέξει σε μέγιστη θερμοκρασία 90°C (120°C για την εστία 75 εκ.)7

ΤΕΧΝΙΚΕΣ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΤΙΑΣ ΠΑΝΩ ΑΠΟ ΦΟΥΡΝΟ Το διάκενο μεταξύ της εστίας και του επίπλου της κουζίνας ή από άλλες εγκατεστημένες συσκευές πρέπει να είναι αρκετό για να εξασφαλιστεί ο επαρκής εξαερισμός. Εάν εγκατασταθεί επάνω από φούρνο, πρέπει να μείνει χώρος μεταξύ της βάσης της εστίας και του ανώτερου τμήματος του φούρνου από κάτω, ώστε να επιτραπεί ο επαρκής εξαερισμός ολόκληρου του διαμερίσματος εγκατάστασης (δείτε την εικόνα). Ο φούρνος πρέπει να είναι εξοπλισμένος με συσκευή περιφερειακής ψύξης. Ο κατασκευαστής και ο εισαγωγέας δεν φέρουν καμιά ευθύνη στην περίπτωση που η εστία εγκατασταθεί σε συνδυασμό με φούρνο άλλου κατασκευαστή και δημιουργηθεί πρόβλημα στην εστία.

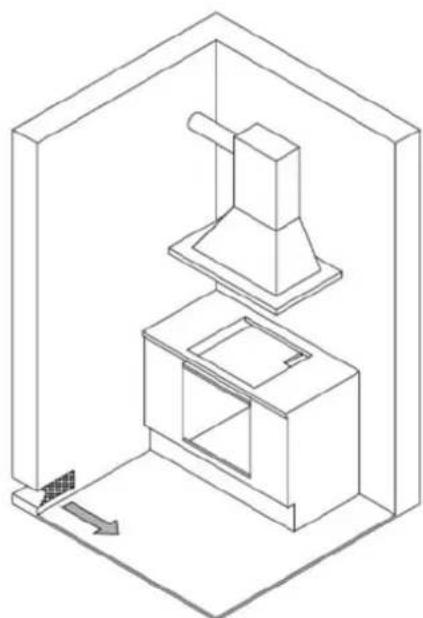

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΤΙΑΣ ΠΑΝΩ ΑΠΟ ΣΥΡΤΑΡΙ ή

Το διάκενο μεταξύ της εστίας και του επίπλου της κουζίνας ή από άλλες εγκατεστημένες συσκευές πρέπει να είναι αρκετό για να εξασφαλιστεί ο επαρκής εξαερισμός. Αν υπάρχουν άλλες συσκευές / έπιπλα (πλευρικοί τοίχοι, συρτάρια, κ.λπ.), πλυντήρια πιάτων ή ψυγεία κάτω από την εστία, θα πρέπει να εγκατασταθεί ξύλινη βάση διπλής θερμομονωτική στρώσης τουλάχιστον 20 mm από την βάση της εστίας για να αποφευχθεί οποιαδήποτε επαφή. Πρέπει μόνο να είναι δυνατή η αφαίρεση της ξύλινης βάσης διπλής στρώσης, όταν αυτό κριθεί απαραίτητο.8

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΤΙΑΣ ΣΤΟΝ ΠΑΓΚΟ ΕΞΑΕΡΙΣΜΟΣ ΔΩΜΑΤΙΟΥ Προκειμένου να αποφευχθεί τυχαία εισροή νερού στην μονάδα κάτω από την εστία, η συσκευή είναι εφοδιασμένη με ειδική μονωτική φλάντζα.

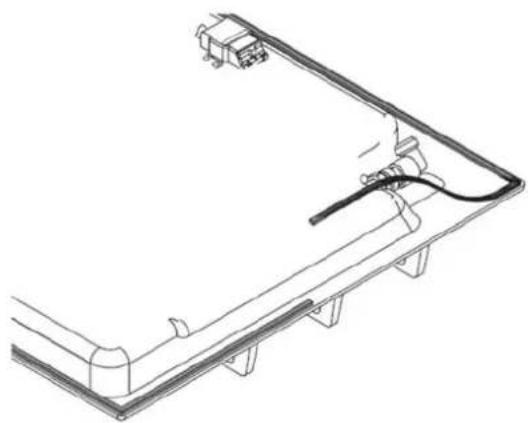

1) Τοποθετήστε την φλάντζα στεγανοποίησης

προς τα έξω και κατά μήκος του κάτω μέρους της

Καθαρίστε καλά την επιφάνεια πάνω στην οποία θα τοποθετηθεί η εστία.

2) Τοποθετήστε την εστία μέσα στο άνοιγμα

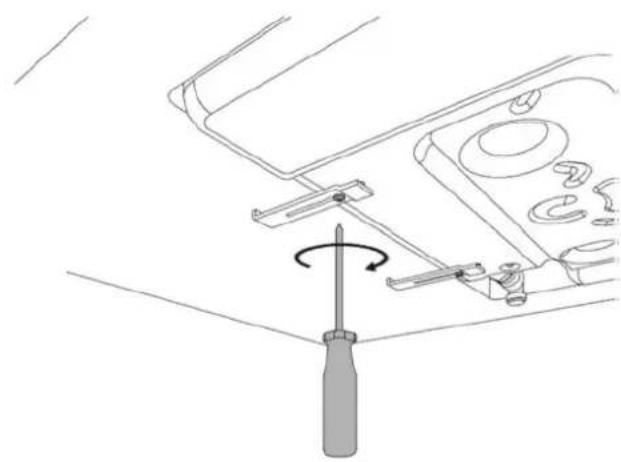

3) Για να στερεώσετε την εστία στον πάγκο,

χρησιμοποιήστε ένα κατσαβίδι για να εγκαταστήσετε τα τέσσερα μεταλλικά ελάσματα με τις αντίστοιχες βίδες, στο κάτω μέρος της εστίας. ΠΡΟΣΟΧΗ, μη σφίγγετε υπερβολικά τις βίδες γιατί μπορεί να προκαλέσετε παραμόρφωση της επιφάνειας της εστίας και δυσλειτουργία στους διακόπτες.

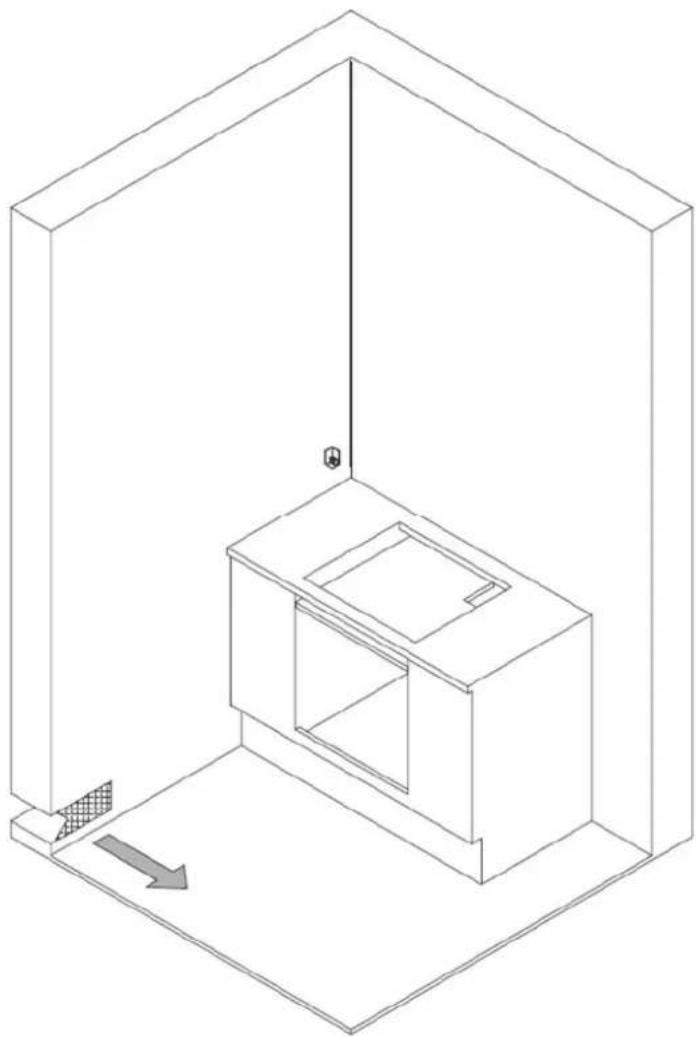

Προκειμένου να επιτραπεί η σωστή λειτουργία της συσκευής, ο χώρος στον οποίο είναι εγκατεστημένη θα πρέπει να έχει συνεχή εξαερισμό. Ο όγκος του δωματίου δεν πρέπει να είναι μικρότερος από 25m³ και η ποσότητα του απαιτούμενου αέρα πρέπει να βασίζεται στην κανονική καύση του αερίου και τον εξαερισμό του χώρου. Η φυσική ροή του αέρα θα πρέπει να πραγματοποιείται μέσω μόνιμων ανοιγμάτων στα τοιχώματα του δωματίου που χρήζει εξαερισμό, ενώ αυτά τα ανοίγματα θα πρέπει να οδηγούν απευθείας σε εξωτερικούς χώρους και θα πρέπει να έχουν ελάχιστη επιφάνεια 100 cm². Ο έμμεσος αερισμός δωματίου μέσω γειτονικού δωματίου που έχει επαρκή εξαερισμό, επιτρέπεται μόνο εφόσον ικανοποιείται όλη η ισχύουσα νομοθεσία.

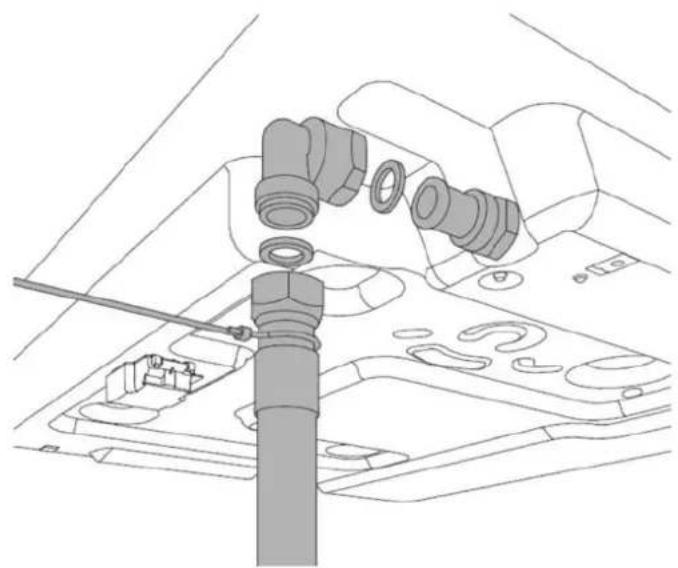

ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΕΞΑΕΡΙΣΜΟΣ ΣΥΝΔΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΣΤΟ ΑΕΡΙΟ Τα προϊόντα καύσης που εκλύονται από την χρήση μαγειρικών συσκευών αερίου πρέπει να διοχετεύονται με την χρήση απορροφητήρα στο εξωτερικό περιβάλλον (βλ. Σχήμα Α). Εάν δεν είναι δυνατή η εγκατάσταση απορροφητήρα τότε μπορείτε να τοποθετήσετε ανεμιστήρα εξαερισμού είτε σε κάποιο παράθυρο του δωματίου είτε σε τοίχο που επικοινωνεί άμεσα με το εξωτερικό περιβάλλον (βλ. Σχήμα Β): Η εγκατάσταση θα πρέπει να γίνει με τέτοιο τρόπο ώστε να είναι λειτουργική, δηλαδή να εξασφαλίζεται ο επαρκής εξαερισμός και να είναι σύμφωνη με όλη την ισχύουσα σχετική νομοθεσία.

Πριν συνδέσετε τη συσκευή στο αέριο, ελέγξτε ότι οι προδιαγραφές λειτουργίας του προϊόντος σας, που αναγράφονται στην ταμπέλα στοιχείων του, είναι συμβατές με τις προδιαγραφές του αερίου εφοδιασμού. Όταν η συσκευή σας τροφοδοτείται από το δίκτυο φυσικού αερίου, τότε θα πρέπει να συνδεθεί στην παροχή με άκαμπτο σωλήνα από χαλκό ή από χάλυβα σύμφωνα με την ισχύουσα νομοθεσία. Όταν η συσκευή σας τροφοδοτείται από φιάλη, μέσω πιστοποιημένου ρυθμιστή πίεσης 28-30mbar, τότε θα πρέπει να χρησιμοποιηθεί ειδικός εύκαμπτος μεταλλικός σωλήνας (σπιράλ) διαμέτρου 1/2”-ίντσας, μέγιστου μήκους 4 μέτρων, ο οποίος από την μία πλευρά θα βιδωθεί στον ρυθμιστή της φιάλης και από την άλλη θα βιδωθεί στην εισαγωγή της συσκευής. Ο εύκαμπτος μεταλλικός σωλήνας δεν πρέπει να διέρχεται από ασφυκτικά γεμάτα ντουλάπια και δεν πρέπει να έρχεται σε επαφή με κινούμενα εξαρτήματα όπως συρτάρια. Με την ολοκλήρωση της εγκατάστασης, ελέγξτε για τυχόν διαρροές με χρήση σαπουνάδας και ποτέ με

ΠΡΟΣΟΧΗ: Να θυμάστε ότι η εισαγωγή της συσκευής είναι ένα αρσενικό ρακόρ 1/2" BSPP σύμφωνα με το πρότυπο ISO 228-1.10 ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΤΑ ΤΗ ΣΥΝΔΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΜΕ ΥΓΡΑΕΡΙΟ -GPL- (ΜΙΓΜΑ BOYTANIOΥ / ΠΡΟΠANIOΥ) Οι διακόπτες αερίου που είναι εγκατεστημένοι στην εστία λειτουργούν με υγροποιημένο μίγμα αέριου ελεγχόμενης ποιότητας και στην σωστή ονομαστική πίεση 28-30mbar. Αυτή η πίεση πρέπει να διασφαλίζεται ΟΠΩΣΔΗΠΟΤΕ με την χρήση πιστοποιημένου ρυθμιστή πίεσης (δεν παρέχεται με το προϊόν). Μετά το ρυθμιστή πρέπει να τοποθετείται φίλτρο μικροσωματιδιών και ελαίων. Η εγκατάσταση από μη εξειδικευμένο προσωπικό και η χρήση αερίου από μη πιστοποιημένους προμηθευτές και / ή χρήση ακατάλληλων φιαλών υγραερίου, καθώς και η χρήση ακατάλληλου ρυθμιστή πίεσης και φίλτρου, μπορεί να ακυρώσει την εγγύηση του προϊόντος. Συγκεκριμένα, πρέπει να αποφύγετε όλες τις καταστάσεις όπου το αέριο θα μπορούσε να επιμολυνθεί με υπολείμματα και ακαθαρσίες, οι οποίες όταν εισέλθουν στο δικτύωμα αερίου της συσκευής θα μπορούσαν να βλάψουν ανεπανόρθωτα τους καυστήρες, τους διακόπτες αερίου και τους θερμοστάτες.

• Η εγκατάσταση της συσκευής ν α γίνει μόνο

εξειδικευμένο προσωπικό.

ποιείτε φιάλες GPL μόνο α πό επίσημους

ς, πιστοποιημένους από τους διάφορους κατασκευαστές.

• Χρησιμοποιείτε τις φιάλες μέχρι να αδειάσουν,

μην τις τοποθετείτε με κλίση ή

• Καθαρίζετε τακτικά το φίλτρο στην είσοδο του

ΠΙΝΑΚΑΣ 1 Ρύθμισητηςσυσκευήςγιαδιάφορουςτύπουςαερίου

Τύπος αερίου Πίεση Διάμετρος

Ονομαστική Παροχή Μειωμένη Παροχή Διάμετρος by-pass mbar 1/100mm g/h l/h kW kcal/h kW kcal/h 1/100mm

Φυσικό αέριο G20 20 77 - 95 1,00 860 0,3 258 27 reg Βουτάνιο G30 30 50 73 - 1,00 860 0,3 258 27 Προπάνιο G31 37 50 71 - 1,00 860 0,3 258 27 Ημι-ταχείας Φυσικό αέριο G20 20 101 - 167 1,75 1505 0,44 378 31 reg Βουτάνιο G30 30 66 127 - 1,75 1505 0,44 378 31 Προπάνιο G31 37 66 125 - 1,75 1505 0,44 378 31

0,75 645 42 reg Βουτάνιο G30 30

0,75 645 42 Προπάνιο G31 37

0,75 645 42 Φυσικό αέριο G20 20 145 - 381 4 3440 1,5 1290 65 reg

(WOK) Βουτάνιο G30 30 101 290 - 4 3440 1,5 1290 65 Προπάνιο G31 37 101 286 - 4 3440 1,5 1290 65

Φυσικό αέριο G20 20 ext 2x110 - 476 5,0 4300 0,48 413 ext 65 reg Int 70 int 34 reg Βουτάνιο G30

ext 65 int 46 int 34 Προπάνιο G31 37 ext 2x69

ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ ΣΤΗΝ ΕΣΤΙΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι παρακάτω ενέργειες πρέπει να γίνουν μόνο από εξειδικευμένο προσωπικό. Αποσυνδέστε την παροχή αερίου και την ηλεκτρική παροχή της συσκευής, πριν προβείτε σε οποιαδήποτε συντήρηση ή ρύθμιση. Η διαδικασία μετατροπής αερίου περιλαμβάνει δύο στάδια:

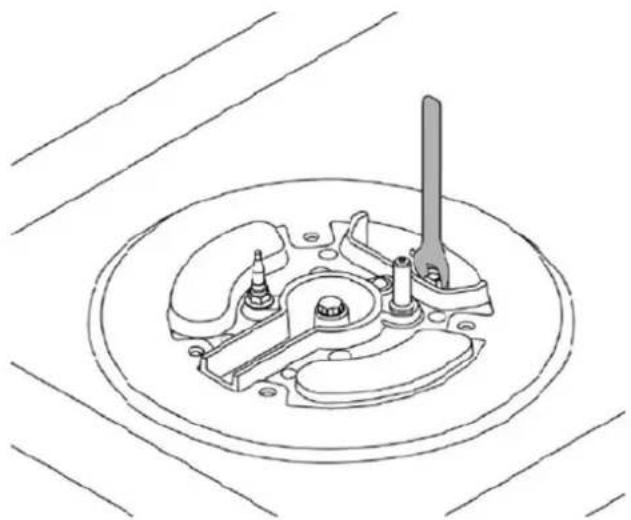

• Αντικατάσταση των ακροφυσίων (Μπεκ)

• Ρύθμιση ελάχιστης φλόγας στον καυστήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφού εκτελέσει τις παραπάνω διαδικασίες, ο εξειδικευμένος τεχνικός θα πρέπει να τοποθετήσει την αυτοκόλλητη ετικέτα που αντιστοιχεί στον νέο τύπο αερίου με τον οποίο θα λειτουργεί πλέον η εστία σας. Αυτή η αυτοκόλλητη ετικέτα εμπεριέχεται στο σακουλάκι με τα ακροφύσια(μπεκ). Βήμα 1: Αντικατάσταση των ακροφυσίων Για να αλλάξετε τα ακροφύσια (μπεκ) του καυστήρα, ακολουθήστε τα εξής βήματα: ανασηκώστε τους διασπορείς φλόγας και ξεβιδώστε τα ακροφύσια χρησιμοποιώντας ένα κλειδί 7mm και στη συνέχεια αντικαταστήστε τα με εκείνα που απαιτούνται για το νέο τύπο αερίου, σύμφωνα με τον ΠΙΝΑΚΑ 1 (κάθε ακροφύσιο έχει έναν αριθμό τυπωμένο στη σώμα του, που υποδεικνύει την διάμετρό του). Κρατήστε τα παλιά ακροφύσια σε περίπτωση που χρειαστούν μελλοντικά.

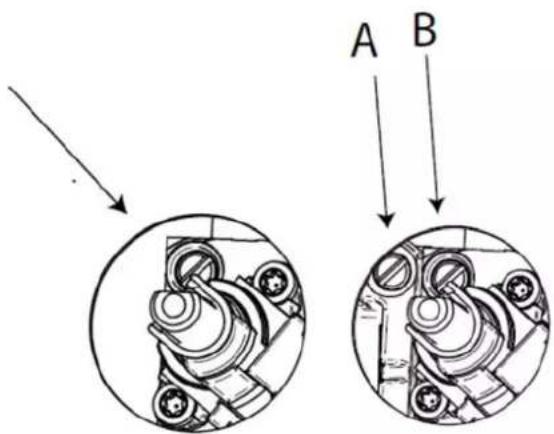

Βήμα 2: Ρύθμιση της ελάχιστης φλόγας με παροχή φυσικού αερίου

1) Ανάψτε την εστία προς ρύθμιση και περιστρέψτε

το κουμπί στην θέση MINIMUM (ελάχιστη φλόγα).

2) Αφαιρέστε το κουμπί, το οποίο είναι απλά

τοποθετημένο στον άξονα.

3) Χρησιμοποιήστε ένα μικρό κατσαβίδι και

περιστρέψτε τη χρυσή βίδα ρύθμισης ροής, δίπλα στον άξονα του διακόπτη αερίου (βλέπε σχήμα), δεξιόστροφα ή αριστερόστροφα μέχρι η φλόγα να σταθεροποιηθεί στο MINIMUM (ελάχιστη φλόγα). Για τους καυστήρες διπλής ενέργειας υπάρχουν δύο βίδες ρυθμιστές ροής: βίδα A για να ρυθμίσετε τον εσωτερικό δακτύλιο και βίδα B για τη ρύθμιση του εξωτερικού δακτυλίου καύσης.

4) Βεβαιωθείτε ότι κατά την περιστροφή του

διακόπτη αερίου από το MAXIMUM (μέγιστη φλόγα) στη θέση MINIMUM, η φλόγα δεν σβήνει. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η προαναφερόμενη μέθοδος πρέπει να εκτελείται μόνο για καυστήρες που λειτουργούν με φυσικό αέριο (μεθάνιο): όταν χρησιμοποιείται GPL (μίγμα βουτανίου / προπανίου), η βίδα ρύθμισης ροής πρέπει να είναι σταθεροποιημένη στο τέρμα της δεξιόστροφης διαδρομής της.12

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ Η ηλεκτρική σύνδεση πρέπει να γίνει από ηλεκτρολόγο σύμφωνα με τις ισχύουσες διατάξεις και την σχετική νομοθεσία. Πριν συνδέσετε τη συσκευή, βεβαιωθείτε ότι:

• Τα χαρακτηριστικά της τροφοδοσίας του ηλεκτρικού ρεύματος ταιριάζουν με τα χαρακτηριστικά που αναγράφονται στην ταμπέλα στοιχείων της συσκευής.

• Η καλωδίωση και η έξοδος του κυκλώματος σύνδεσης είναι εξοπλισμένα με μια συμβατή

Όταν η εστία συνδέεται στην παροχή ρεύματος

• Το καλώδιο τροφοδοσίας που θα χρησιμοποιήσετε πρέπει να συμμορφώνεται με τους ισχύοντες κανονισμούς και προδιαγραφές στην χώρα χρήσης

το καλώδιο και η ασφάλεια στον ηλεκτρολογικό πίνακα, πρέπει να είναι κατάλληλα για το ονομαστικό φορτίο που αναγράφεται στην ταμπέλα στοιχείων της συσκευής. Συνδέστε τα καλώδια μεταξύ τους σύμφωνα με το παρακάτω σχήμα και βεβαιωθείτε ότι ακολουθείτε το εναρμονισμένο σύστημα χρωματικής καλωδίωσης: L (φάση) = καφέ καλώδιο Ν (ουδέτερος) = μπλε καλώδιο Γείωση = κίτρινο/πράσινο καλώδιο

• Το καλώδιο τροφοδοσίας πρέπει να είναι τοποθετημένο με τέτοιο τρόπο ώστε να μην πιέζεται στο πίσω μέρος της συσκευής, να μην έρχεται σε επαφή με αιχμηρά άκρα και σε καμία περίπτωση η θερμοκρασία του δεν πρέπει να υπερβαίνει τους 90°C, σε οποιοδήποτε σημείο

• Μη χρησιμοποιείτε πολύπριζα, καλώδια επέκτασης, πρίζες, προεκτάσεις κλπ., καθώς μπορεί να προκληθεί χαλάρωση των επαφών τους και κατ’ επέκταση υπερθέρμανση. Όταν η συσκευή πρόκειται να συνδεθεί με το καλώδιο τροφοδοσίας στο κύκλωμα του δικτύου:

• Στον ηλεκτρολογικό πίνακα πρέπει να εγκατασταθεί μονοπολικός διακόπτης με ασφάλεια κατάλληλης χωρητικότητας ώστε να σηκώνει το ονομαστικό φορτίο της συσκευής.

• Το καλώδιο της γείωση δεν πρέπει να διακόπτεται από τον μονοπολικό διακόπτη στον ηλεκτρολογικό πίνακα και θα πρέπει να συνδεθεί απευθείας με το δίκτυο της γείωσης.

• Ως εναλλακτική λύση, μπορεί επίσης να χρησιμοποιηθεί ένα σύστημα RCBO ή RCD για επιπλέον προστασία σε συνδυασμό με την ασφάλεια ή με ένα MCB, σε συνάρτηση πάντα με τον ισχύον ηλεκτρικό κανονισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η συσκευή συμμορφώνεται με τις απαιτήσεις της οδηγίας 2016/426 / ΕΕ ( Κανονισμός για Συσκευές αερίου) , 2014/35/ΕΕ ( Οδηγία Χαμηλής Τάσης) για την ηλεκτρική ασφάλεια και την 2014/30 / ΕΕ (Οδηγία για την ηλεκτρομαγνητική συμβατότητα).

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΑΡΤΗΜΑΤΩΝ Αποσυνδέστε την τροφοδοσία της συσκευής πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης. Επικοινωνήστε με τον εξουσιοδοτημένο τεχνικό εάν ένα εξάρτημα χρειάζεται αντικατάσταση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν απαιτείται να αντικατασταθεί το καλώδιο τροφοδοσίας, ο εγκαταστάτης / συντηρητής πρέπει να χρησιμοποιήσει καλώδιο H05VV-F και να αφήσει τον αγωγό γείωσης περίπου 2 cm μακρύτερο από τον αγωγό της φάσης και του ουδέτερου . Πρέπει επίσης να ακολουθηθούν οι οδηγίες που δόθηκαν παραπάνω για την πρώτη ηλεκτρική σύνδεση.13

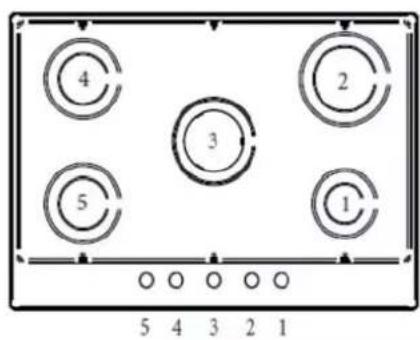

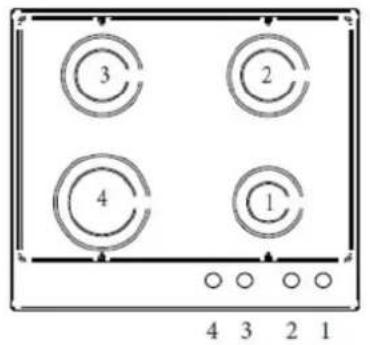

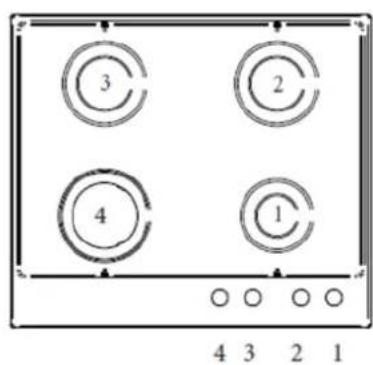

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΔΙΑΦΟΡΕΤΙΚΩΝ ΜΟΝΤΕΛΩΝ ΕΣΤΙΩΝ ΧΕΙΡΙΣΤΗΡΙΑ / ΚΑΥΣΤΗΡΕΣ 1Μπροστάδεξιόςκαυστήραςβοηθητικός 2Πίσωδεξιόςκαυστήραςημι‐ταχείαςαπόδοσης 3Πίσωαριστερόςκαυστήραςημι‐ταχείαςαπόδοσης 4Μπροστάαριστερόςκαυστήραςταχείαςαπόδοσης ΧΕΙΡΙΣΤΗΡΙΑ / ΚΑΥΣΤΗΡΕΣ 1Μπροστάδεξιόςκαυστήραςβοηθητικός 2Πίσωδεξιόςκαυστήραςημι‐ταχείαςαπόδοσης 3Πίσωαριστερόςκαυστήραςημι‐ταχείαςαπόδοσης 4Μπροστάαριστερόςκαυστήραςδιπλήςφλόγας υπερ‐ταχείαςαπόδοσης‐WOK‐

ΧΕΙΡΙΣΤΗΡΙΑ / ΚΑΥΣΤΗΡΕΣ 1Μπροστάδεξιόςκαυστήραςβοηθητικός 2Πίσωδεξιόςκαυστήραςταχείαςαπόδοσης 3Κεντρικόςκαυστήραςδιπλήςφλόγας υπερ‐ταχείαςαπόδοσης‐WOK‐ 4Πίσωαριστερόςκαυστήραςημι‐ταχείαςαπόδοσης 5Μπροστάαριστερόςκαυστήραςημι‐ταχείας

ΧΕΙΡΙΣΤΗΡΙΑ / ΚΑΥΣΤΗΡΕΣ 1Μπροστάδεξιόςκαυστήραςβοηθητικός 2Πίσωδεξιόςκαυστήραςταχείαςαπόδοσης 3Κεντρικόςκαυστήραςδιπλήςφλόγας υπερ‐ταχείαςαπόδοσης‐WOK‐ήκαιδιπλής λειτουργίας 4Πίσωαριστερόςκαυστήραςημι‐ταχείαςαπόδοσης 5Εμπρόςαριστερόςκαυστήραςημι‐ταχείας

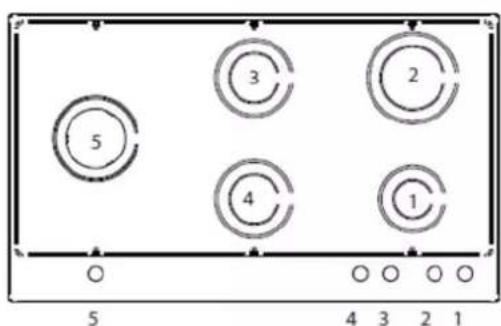

ΧΕΙΡΙΣΤΗΡΙΑ / ΚΑΥΣΤΗΡΕΣ 1Μπροστάδεξιόςκαυστήραςβοηθητικός 2Πίσωδεξιόςκαυστήραςταχείαςαπόδοσης 3Πίσωκεντρικόςκαυστήραςημι‐ταχείαςαπόδοσης 4Μπροστάκεντρικόςκαυστήραςημι‐ταχείας

5Καυστήραςδιπλήςφλόγαςυπερ‐ταχείαςαπόδοσης ‐WOK‐ήκαιδιπλήςλειτουργίαςστηναριστερή πλευρά14

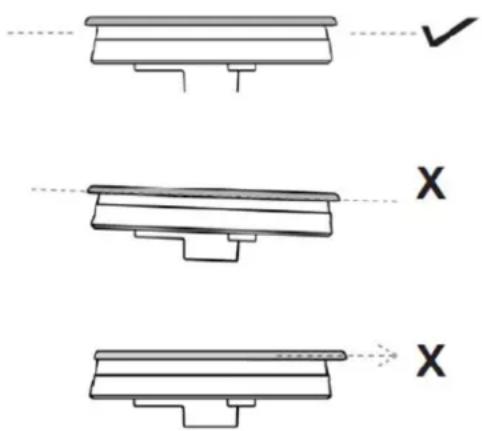

ΚΑΥΣΤΗΡΕΣ ΚΑΙ ΣΧΑΡΕΣ Οι διασπορείς φλόγας και τα καπάκια των καυστήρων πρέπει να είναι σωστά τοποθετημένα για να λειτουργήσει καταλλήλως η εστία.

Η λανθασμένη τοποθέτηση των διασπορέων φλόγας και των καπακιών μπορούν να προκαλέσουν βλάβη και διάβρωση στον καυστήρα. Οι σχάρες πρέπει να είναι τοποθετημένες στις ειδικές εσοχές τους επάνω στην εστία. ΧΡΗΣΗ ΤΩΝ ΚΑΥΣΤΗΡΩΝ Δίπλα σε κάθε κουμπί υπάρχει η ένδειξη που υποδεικνύει σε ποιόν καυστήρα αντιστοιχεί. Περιστρέψτε το κουμπί που αντιστοιχεί στον επιλεγμένο καυστήρα αριστερόστροφα, στη θέση MAXIMUM (μέγιστη φλόγα). Πατήστε το κουμπί για να ξεκινήσει η ροή του αερίου και ο αυτόματος σπινθηρισμός. Όταν ο καυστήρας ανάψει, κρατήστε πατημένο το κουμπί για περίπου δέκα δευτερόλεπτα και στη συνέχεια απελευθερώστε. Εάν ο καυστήρας σβήσει μετά την απελευθέρωση του κομβίου επαναλάβετε ολόκληρη την προηγούμενη διαδικασία. Για να σβήσετε τον καυστήρα, περιστρέψτε το κουμπί προς τα δεξιά στην θέση μηδέν (μαύρη

ΧΡΗΣΗ ΚΑΥΣTΗΡΩΝ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ (όπου

Οι καυστήρες διπλής ενέργειας έχουν μεγαλύτερη ευελιξία, διότι είναι δυνατόν να ανάψουν και οι δύο δακτύλιοι ή μόνο ο εσωτερικός δακτύλιος. Περιστρέψτε το κουμπί που αντιστοιχεί στον επιλεγμένο καυστήρα αριστερόστροφα, στη θέση της μέγιστης φλόγας. Πατήστε το κουμπί για να ξεκινήσει η ροή του αερίου και ο αυτόματος σπινθηρισμός. Όταν οι καυστήρες ανάψουν, κρατήστε πατημένο το κουμπί για περίπου δέκα δευτερόλεπτα και στη συνέχεια απελευθερώστε. Εάν οι καυστήρες σβήσουν μετά την απελευθέρωση του κομβίου επαναλάβετε ολόκληρη την προηγούμενη διαδικασία. Περιστρέφοντας τον διακόπτη από τη μέγιστη στη μεσαία φλόγα ρυθμίζεται η ισχύς του εξωτερικού δακτυλίου και ο εσωτερικός δακτύλιος βρίσκεται στη μέγιστη ισχύ. Ακριβώς στη θέση της μεσαίας φλόγας ο εξωτερικός δακτύλιος βρίσκεται στο ελάχιστο και ο εσωτερικός δακτύλιος στο μέγιστο. Περιστρέφοντας τον διακόπτη από τη μεσαία προς τη μικρή φλόγα, σβήνει ο εξωτερικός δακτύλιος και ρυθμίζεται η ισχύς μόνο του εσωτερικού δακτυλίου. Ακριβώς στην μικρή φλόγα ο εσωτερικός δακτύλιος είναι στην ελάχιστη ισχύ φλόγας και ο εξωτερικός είναι σβηστός. Για να σβήσετε τον καυστήρα, περιστρέψτε το κουμπί προς τα δεξιά στην θέση μηδέν (μαύρη

Συμβουλές για τη βέλτιστη χρήση του καυστήρα:

• Χρησιμοποιήστε μαγειρικά σκεύη με την κατάλληλη διάμετρο βάσης για κάθε καυστήρα (βλ. Πίνακα 2).

• Όταν το φαγητό αρχίσει να βράζει, μειώστε την ένταση της φλόγας στο ελάχιστο ώστε να διατηρήσετε το βρασμό

• Χρησιμοποιείτε πάντα τα σκεύη σας με καπάκια. ΠΙΝΑΚΑΣ 2

ΣΚΕΥΟΥΣ(ΣΥΝΙΣΤΩΜΕΝΗ) ΣΕ ΕΚΑΤΟΣΤΑ Βοηθητικός 12 - 14 Ημι-ταχείας 14 - 26 Ταχείας 18 - 26 Κορώνα 22 - 26 Κορώνα διπλής

ΣΥΣΤΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ Ένας αισθητήρας φλόγας (θερμοζεύγος) είναι εγκατεστημένος σε κάθε καυστήρα για να αποτρέψει την διαρροή του αερίου σε περίπτωση που η φλόγα σβήσει τυχαία. Εάν υπάρχει διακοπή ρεύματος η εστία καθώς και ο αισθητήρας φλόγας θα συνεχίσουν να λειτουργούν χωρίς κανένα κίνδυνο. ΧΕΙΡOKINHTH ΑΝΑΦΛΕΞΗ ΚΑΥΣΤΗΡΩΝ Σε περίπτωση διακοπής ρεύματος, οι καυστήρες μπορούν να αναφλεγούν με την χρήση αναπτήρα ή

Περιστρέψτε το κουμπί που αντιστοιχεί στον επιλεγμένο καυστήρα προς τα αριστερά στη θέση MAXIMUM (μεγάλη φλόγα). Πιέστε προς τα κάτω το κουμπί για να ξεκινήσετε την ροή του αερίου, στη συνέχεια φέρτε έναν αναπτήρα ή σπίρτο πολύ κοντά στον καυστήρα (προσοχή όχι δίπλα στην λευκή ακίδα του σπινθηριστή). Όταν ο καυστήρας ανάψει, κρατήστε πατημένο το κουμπί για περίπου δέκα δευτερόλεπτα και στη συνέχεια απελευθερώστε το. ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ / ΑΞΕΣΟΥΑΡ Προσαρμογέας Wok Συμπληρωματική βάση για χρήση μαγειρικών σκευών με καμπυλωτή βάση (π.χ. WOK) κυρίως για τον καυστήρα με κορώνα. Σχάρα για το σκεύος του καφέ Συμπληρωματική σχάρα που θα χρησιμοποιηθεί στο βοηθητικό καυστήρα κυρίως για μαγειρικά σκεύη με διάμετρο κάτω από 12 εκατοστά.

ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΣΥΣΚΕΥΗΣ Πριν εκτελέσετε οποιαδήποτε εργασία καθαρισμού, περιμένετε ώστε όλα τα μέρη να κρυώσουν και αποσυνδέστε την συσκευή από το ρεύμα. Η σχολαστική και συστηματική φροντίδα της εστίας σας θα σας βοηθήσει να την κρατήσετε σε άριστη κατάσταση για πολλά χρόνια. Καθαρισμός της εστίας Οι διασπορείς των καυστήρων, τα εμαγιέ καπάκια και οι σχάρες θα πρέπει να καθαρίζονται τακτικά με ζεστό σαπουνόνερο, να ξεπλένονται και να στεγνώνουν σχολαστικά. Όταν υγρό ή σάλτσα ξεχειλίσει και στάξει από τα μαγειρικά σκεύη πρέπει πάντα να αφαιρούνται άμεσα με ένα πανί. Εάν είναι δύσκολο να ανοίξετε ή να κλείσετε κάποιον από του διακόπτες αερίου, μην ασκείτε υπερβολική δύναμη! Ζητήστε επείγουσα βοήθεια από το δίκτυο τεχνικής υποστήριξης. Καθαρισμός των εμαγιέ εξαρτημάτων: Για να διατηρηθούν τα χαρακτηριστικά των εμαγιέ εξαρτημάτων, πρέπει να καθαρίζονται συχνά με σαπουνόνερο. Ποτέ μην χρησιμοποιείτε ισχυρές χημικές σκόνες ή υγρά καθαρισμού. Μην αφήνετε όξινες ή βασικές ουσίες (ξύδι, χυμό λεμονιού, αλάτι, χυμό ντομάτας κ.λπ.) επάνω στις επισμαλτωμένες επιφάνειες και εξαρτήματα και μην τα πλένετε όταν είναι ακόμα ζεστά. Καθαρισμός εξαρτημάτων από ανοξείδωτο

Καθαρίστε τα εξαρτήματα με σαπουνόνερο και στη συνέχεια στεγνώστε τα με ένα μαλακό πανί, ακολουθώντας την κατεύθυνση του φινιρίσματος. Η λάμψη μπορεί να διατηρηθεί με την περιοδική χρήση ειδικών γαλακτωμάτων. Ποτέ μην χρησιμοποιείτε σκόνες ή συρμάτινα σφουγγάρια καθαρισμού. Αφαιρέστε αμέσως το αλάτι, το λίπος, το άμυλο ή το ασπράδι αυγού. Καθαρισμός των διασπορέων φλόγας Απλώς αφαιρέστε τους από τους από τις βάσεις και πλύνετέ τους με σαπουνόνερο. Μην τους βυθίζετε στο νερό ή τους πλύνετε κάτω τρεχούμενο νερό. Αφού στεγνώσουν καλά και ελέγξετε ότι οι οπές τους δεν είναι μπλοκαρισμένες, επιστρέψτε τους στις ειδικές τους βάσεις, επάνω στους

Καθαρισμός του κρυστάλλου της εστίας Για να αφαιρέσετε τα λίπη χρησιμοποιήστε υγρό πιάτων και ξύδι και στην συνέχεια ξεπλύνετε. Εναλλακτικά, χρησιμοποιείστε υγρό πιάτων, ξεπλύνετε, κατόπιν περάστε με ένα υγρό πανί πριν στεγνώσει. Για να αφαιρέσετε καμένα λίπη και τρόφιμα μουσκέψτε τα με σαπουνόνερο ή με υγρό καθαριστικό πιάτων. Μετά από λίγα λεπτά ξεπλύνετε και στη συνέχεια στεγνώστε με ένα στεγνό πανί. Αποφύγετε την χρήση ισχυρών χημικών καθαριστικών και τα λειαντικά μέσα πολλαπλών χρήσεων καθώς θα επηρεάσουν την εμφάνιση του γυαλιού σε σύντομο χρονικό διάστημα.16

Καθαρισμός των σχαρών της εστίας Ποτέ μην πλένετε τις σχάρες στο πλυντήριο πιάτων. Τα λευκά υπολείμματα στις σχάρες οφείλονται σε φυσιολογική επαφή με τα μαγειρικά σκεύη και δεν αποτελούν ένδειξη κάποιου ελαττώματος ή εκδοράς στο σμάλτο. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Σε ορισμένες περιπτώσεις οι λειτουργικές βλάβες μπορούν εύκολα να επιλυθούν. Διαβάστε τις παρακάτω οδηγίες πριν επικοινωνήσετε με την τεχνική υποστήριξη. Ο καυστήρας δεν ανάβει. Ελέγξτε ότι δεν υπάρχουν υπολείμματα τροφών μεταξύ του αναφλεκτήρα και του διασπορέα φλόγας. Βεβαιωθείτε ότι οι παροχές αερίου και ηλεκτρικού ρεύματος είναι ανοιχτές. Ελέγξτε ότι οι διασπορείς φλόγας είναι σωστά τοποθετημένοι και δεν είναι

Ο αναφλεκτήρας δεν λειτουργεί. Ελέγξτε ότι ο διακόπτης της συσκευής στον ηλεκτρολογικό πίνακα βρίσκεται στη θέση "on" και ότι δεν υπάρχουν προβλήματα με την παροχή ρεύματος. Ο αναφλεκτήρας εξακολουθεί να μην λειτουργεί. Κατά πάσα πιθανότητα εισήλθε νερό στην εστία κατά το καθάρισμα. Αποσυνδέστε την εστία από το ρεύμα και περιμένετε για λίγες ώρες, μέχρι να στεγνώσει καλά. Η φλόγα του καυστήρα δεν είναι ομοιόμορφη. Ο διασπορέας φλόγας δεν έχει τοποθετηθεί σωστά. Οι οπές του διασπορέα φλόγας είναι ακάθαρτες ή μπλοκαρισμένες από νερό. Το κουμπί δεν παραμένει στη θέση του. Η βάση του κουμπιού έχει σπάσει: καλέστε την εξυπηρέτηση πελατών για αντικατάσταση. Δεν υπάρχει ροή αερίου. Ελέγξτε ότι η βάνα παροχής αερίου δεν είναι κλειστή ή ότι η φιάλη δεν έχει αδειάσει.
